TDA2030音箱维修解析

合集下载

TDA2030功放电路原理分析

TDA2030功放电路原理分析

TDA2030功放电路原理:TDA2030功放电路,其制作简单,价格低廉,输出功率大,保真性好,一、电路工作原理查看!图1所示电路为音频功率放大器原理图,其中TDA2030是高保真集成功率放大器芯片,输出功率大于10W,频率响应为10~1400Hz,输出电流峰值最大可达3.5A。

其内部电路包含输入级、中间级和输出级,且有短路保护和过热保护,可确保电路工作安全可靠。

TDA2030使用方便、外围所需元器少,一般不需要调试即可成功。

RP是音量调节电位器,C1是输入耦合电容,R1是TDA2030同相输入端偏置电阻。

R2、R3决定了该电路交流负反馈的强弱及闭环增益。

该电路闭环增益为(R2+R3)/R2=(0.68+22)/0.68=33.3倍,C2起隔直流作用,以使电路直流为100%负反馈。

静态工作点稳定性好。

C4、C5为电源高频旁路电容,防止电路产生自激振荡。

R4、R5称为茹贝网路,用以在电路接有感性负载扬声器时,保证高频稳定性。

VD1、VD2是保护二极管,防止输出电压峰值损坏集成块TDA2030。

二、元器件的选择集成功率放大器TDA2030。

RP为碳膜电位器。

C1、C2为电解电容器,耐压为16V,C3、C4、C5为瓷介电容。

R1、R2、R3为碳膜电阻,额定功率为1/8W。

R4为碳膜电阻,额定功率为1/4W。

VD1、VD2为IN4007小功率整流二极管。

B为4Ω或8Ω、15W全频扬声器。

三、电路制作在新窗口打开查看!图2是本电路印制电路板图及TDA2030管脚图。

由于TDA2030输出功率较大,因此需加散热器。

而TDA2030的负电源引脚(3脚)与散热器相连,所以在装散热器时,要注意散热器不能与其他元器件相接触。

1u耦合电容是耦合兼隔离。

因为是单电源,三个100k电阻是供正端提供电源电压的中点电压,两个分压,一个隔离。

150k电阻是反馈电阻。

反相端4.7k电阻及下面22u电容对信号有一个滤波作用。

22μ电容器不是耦合电容,是去耦电容器,使得电源经两个100K分压后,由22μ滤波后,再经100K 给IC的1脚提供工作点。

TDA2030电路(OCL,OTL,BTL)

TDA2030电路(OCL,OTL,BTL)

TDA2030电路(OCL,OTL,BTL)一、用TDA2030A做成的OTL形式的功放OTL功放的形式:采用单电源,有输出耦合电容。

如图1所示电路中的R5 (150 kΩ)与R4 (4.7 kΩ)电阻决定放大器闭环增益,R4电阻越小增益越大,但增益太大也容易导致信号失真。

两个二极管接在电源与输出端之间,是防止扬声器感性负载反冲而影响音质。

C3(0.22 uF)电容与R6(1 Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激,该电路采用36V单电源,输出功率约20 W。

二、用TDA2030A做成的OCL形式功放OCL功放的形式是采用双电源,无输出耦合电容,如图2所示,由于无输出耦合电容低频响应得到改善,属于高保真电路。

双电源采用初级线圈中间点接地、上下电压对称相等的变压器,经过整流滤波后构成±18 V的双电源,输出功率为20 W。

三、用TDA2030A做成的 BTL形式功放BTL的主要特点是:由两个相同的功放组成,输入信号互为反相。

实际采用放大器的同相输入与反相输入,以保证输入信号互为反相,同时还应使两输入信号的幅度相同,这样便可以满足BTL电路形式的基本要求。

电路图如图3所示,其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同,衰减后的信号通过R5加在U2的反相输入端。

事实上是由两个运放完成了一路信号放大,实际测得输出电平高出用一个集成电路的1.5倍。

即原输出功率为20 W的运放,现输出功率约为50 W。

但由于BTL电路特点,选择集成电路时尽可能用参数一致的两个运算放大电路,调整输入信号幅度,可通过输入正弦波用示波器观察两输入信号的幅度,这时调整R7使两输入信号的幅度相同,以保证在提高功率的同时尽可能减小非线性对称性失真。

笔者曾见到与图3类似的电路,但其电路中没有R7, R8对信号分压后衰减的电阻,而U2的反相输入端R5(680 Ω)电阻仍接地。

功放电路TDA2030详解

功放电路TDA2030详解

功放集成电路TDA2030详解音频功放电路TDA2030,采用5 脚单列直插式塑料封装结构,如图所示,按引脚的形状引可分为H型和V型。

该集成电路广泛应用于汽车立体声收录音机、中功率音响设备,具有体积小、输出功率大、谐波失真和交越失真小等特点。

并设有短路和过热保护电路等,多用于高级收录机及高传真立体声扩音装置。

意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产,虽然其内部电路略有差异,但引出脚位置及功能均相同,可以互换。

电路特点:[1].外接元件非常少。

[2].输出功率大,Po=18W(RL=4Ω)。

[3].采用超小型封装(TO-220),可提高组装密度。

[4].开机冲击极小。

[5].内含各种保护电路,因此工作安全可靠。

主要保护电路有:短路、过热、地线偶然开路、电源极性反接(Vsmax=12V)、负载泄放电压反冲等。

极限参数:如表1所示。

表1 TDA2003极限参数(TA=25 ℃)参数名称符号参数值单位电源电压Vcc ±18V输入电压Vt ±18V差分输入电压Vi ±15V3.5 A输出峰值电流IO功耗PD 20 W结温Ti -40~+150 ℃工作环境温度Topt -30~+75 ℃贮存温度Tstg -40~+150 ℃封装形式:TDA2030为5脚单列直插式,如上图1所示电气参数:如表2所示表2:TDA2030电气参数(Vcc=±14V,TA=25℃)典型应用电路:各元器件的作用:元器件推荐值作用比推荐值大时对电路的影响比推荐值小时对电路的影响R1 150K 闭环增益设置增大增益减小增益R2 4.7K 闭环增益设减小增益增大增益R3 100K 同相输入偏置增大输入阻抗减小输入阻抗R4 1Ω移相,稳定频率感性负载有振荡危险R5、R6 均100K 同相输入端偏置电源消耗增大C1 1u 输入隔直提高低频截至频率C2 22u 反相隔直提高低频截至频率C5 100u 低频退耦有振荡的危险C3 100n 高频退耦有振荡的危险C6 2200u 输出隔直提高低频截至频率C7 220n 移相、稳定频率有振荡的危险D1、D2 输出电压正负限幅保护注意事项:TDA2030具有负载泄放电压反冲保护电路,如果电源电压峰值电压40V的话,那么在5脚与电源之间必须插入LC滤波器,以保证5脚上的脉冲串维持在规定的幅度内。

TDA2030集成音频功率放大器组装与维修

TDA2030集成音频功率放大器组装与维修
2
R105、R205
电阻器
RT1-0.25-1KΩ±5%
2
R106、R206
电阻器
RT1-0.25-1KΩ±5%
2
R107、R207
电阻器
RT1-0.25-33KΩ±5%
2
R108、R208
电阻器
RT1-0.25-47KΩ±5%
2
R109、R209
电阻器
RT1-0.25-300Ω±5%
2
R110、R210
1.音源选择电路
用于音源与前置放大器的选通。图3-3-7为飞利浦公司生产的TDA1029音源电子开关电路。该音源电子开关可以对输入的4组立体声信号进行选通。
图3-3-7音源选择电路
2.前置放大电路
通常由分立元件或集成电路构成,集成电路的特点是增益高,噪声小,含有补偿电路,双通道一致性好,电路简单,安装、调试方便,在实际产品中常常使用集成电路小信号音频电压放大电路,如NE5532、TL082等,见图3-3-8。
图3-3-5TDA2030集成音频功放装配图
二、TDA2030集成音频功放电路故障的维修
由于集成音频功放电路结构简单,元件数量较分立元件功放少了很多,其维修方法可以参考分立元件OCL功放电路进行。
维修中要求熟悉集成电路的相关引脚功能,可以通过在线测量各引脚的电阻和工作电压,对比正常时的相关参数进行检修。
表3-3-2集成音频功放电路元件清单
元件代号
元件名称
规格型号
数量
备注
D1~D4
二极管
1N4007
4
R101、R201
电阻器
RT1-0.25-1KΩ±5%
2
R102、R202
电阻器

漫步者R系列2.1音箱工作原理与快速检修方法

漫步者R系列2.1音箱工作原理与快速检修方法

漫步者R系列2.1音箱工作原理与快速检修方法(附图漫步者R系列大部分型号的2。

1音箱(R201T、R321T、R211T、R301T、R303T等)与此图的工作原理相似,可以作为维修的参考资料。

工作原理,如图纸所示:主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路(图纸的最下面部分):220V市电经过保险管(F),和开关S后进入变压器初级,变压器的次级输出双12V交流,双12V送入由VD1组成的桥式整流电路电路,经过桥式整流和C14,C15(3300UF/25V)的滤波后,输出的空载电压约为正负16V左右(U=1.414*12V),即A+为正16V,A-为负16V。

正负16V为三块功放芯片TDA2030,UTC2030提供电源。

另一路经过R21、R22的降压后,由B+,B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中,前置放大的供电并没有采用78/7912三端稳压电路,磨机爱好者在更换两个3300UF电容时,也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路(卫星箱功放电路),因左右声道作原理完全一致。

这里我只以图纸的右声道为例,作个介绍。

如图:RIN为信号输入端,经过耦合电容C23进入音量电位器,(音量电位器由三个引脚,与C23连接的是输入端,输出端也叫滑动端、另一引脚为接地端),调整音量后信号进入由R1/C3组成的高音提升电路,此电路可以提升一定量的高频信号,使声音更加清晰。

C1/R3组成高通滤波电路,截止频率大约为200HZ左右;尔后信号经过耦合电容C1进入左声道功放,型号为UTC2030的1脚,经过功率放大后,由2030的第四脚输出,推动卫星箱发声。

图中的R7为反馈电阻,R7/R9为决定2030芯片的放大倍数。

因此,调整R7的阻值,就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

TDA2030单声道功放电路

TDA2030单声道功放电路

TDA2030单声道功放电路
一、电路说明
本电路是以集成电路TDA2030为中心组成的功率放大器,具有失真小、外围元件少、装配简单、功率大、保真度高等特点,很适合无线电爱好者和音响发烧友自制,学生组装。

电路中D1、D2为保护二极管,C5为滤波电容,C6为高频退耦电容;RP为音量调节电位器;IC是功放集成电路;R1、R2、R3、C2为功放IC输入端的偏置电路,由于本电路为单电源供电,功放IC输入端直流电压为1/2电源电压时电路才能正常工作;R4、R5、C3构成负反馈回路,改变R4的大小可以改变反馈系数。

C1是输入耦合电容,C4是输出耦合电容;在电路接有感性负载扬声器时,R6、C7可确保高频稳定性。

二、性能参数
输入电压:DC≤24V(本电路无整流,必须采用直流供电,推荐电压12V)
输出功率:Po=15W (RL=4Ω)
输出阻抗:4—8 Ω
三、元件清单
四、电路图
(转自中国电子制作网站)。

典型2.1音箱维修

典型2.1音箱维修

(典型)2.1音箱工作原理与常见故障速修方法(附图纸资料,图例漫步者R201T)前言:在漫步者音频论坛和PCHIFI论坛,结识了不少音响和音乐爱好者,大家互相学习,互相进步。

在这里,笔者想借论坛编辑一篇关于2。

1音箱的基本原理和维修方法的文章,此文力求通俗易懂,让刚入门的朋友也能理解2。

1音响的工作原理。

并快速掌握音响检修的方法。

市售大部分350元以下2。

1音箱,大多与此图的工作原理相类似,均采用NE5532(RC4558)+三块TDA2030A的电路,此图可谓2。

1音箱的典型,可以作为维修的参考资料。

由于水平所限,难免有些错漏的地方,请大家多多指教.近日翻阅最新的2005年《电子报》合订本,偶然间发现了漫步者R201T原理图纸。

此图纸是南京的刘怀玉先生根据电路板实物描绘出来的。

因为原作者只简单介绍了一下R201T的参数,并没有工做原理的详细介绍。

在这里,我想借助此参考图纸。

对漫步者R201T的工做原理做一介绍,并介绍几种实用的维修方法,此文对于磨机爱好者同样适用。

工作原理,如图纸所示:主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路(图纸的最下面部分):220V市电经过保险管(F),和开关S后进入变压器初级,变压器的次级输出双12V交流,双12V送入由VD1组成的桥式整流电路电路,经过桥式整流和C14,C15(3300UF /25V)的滤波后,输出的空载电压约为正负16V左右(U=1.414*12V),即A+为正16V,A-为负16V。

正负16V为三块功放芯片TDA2030,UTC2030提供电源。

另一路经过R21、R22的降压后,由B+,B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中,前置放大的供电并没有采用78/7912三端稳压电路,磨机爱好者在更换两个3300UF电容时,也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

TDA2030与4558组成的音箱电路

TDA2030与4558组成的音箱电路

TDA2030与4558组成的音箱电路及维修作者:admin 来源:互联网TDA2030与4558组成的音箱电路及维修一、功放电路图4558D是一片常见的运算放大电路,为8脚双列直插式封装,常用于普及型台式CD、vCD中的话筒放大电路以及DAC(数/模转换)之后的运算放大输出级。

在该前置级运算放大电路中(图2),4558D接成了双电源工作电路,其中⑧脚接副电源的正电压vcc’,④脚接副电源端的负端vss’,为该片电路提供工作电源。

左、右声道信号由接口J输入,先分别经过R43、R42后至音量电位器w,同轴调节后的信号分别由c28、c29耦合至前置级运放Ic4的5、3脚,经内部电路放大处理后由⑥⑦与①②脚输出。

使用该片运放Ic不仅是为微弱的输入信号提供放大.主要还是起平衡调节的作用。

因为多媒体音箱不仅仅只是为接驳电脑使用,同样地可以接驳其他的影音器材。

如我们平常使用的磁带、CD随声听等,而该类器材一般又只能接驳在耳机输出端口。

我们知道,该端口是功率放大后的输出端口,若此时直接接入功放级的话,会产生严重的失真。

于是该音箱中使用了运放Ic,先由R43、R4 2对输入信号进行取样,由音量电位器(w)控制好音量后,再分别由C28、C29耦合到Ic4的⑤③脚对取样过来的信号进行放大处理。

由⑥⑦与①②脚输出前置放大级放大后的左、右声道信号,经R、C网络后输入到功率放大级IC2、ICl的①脚,进行功率放大。

其中c39、c40与w’相连电路为高音调节电路,其实该电路并非能将高音频域进行提升,而是根据电容通高频的原理,将高频声音信号提取到可变电阻w’,此时调节w’,等于将高频成分不同程度的对地短路,从而模拟高音调节功能。

另外,前置放大级输出端⑥⑦与①②脚分别接R41、R40(该两电阻参数一致)合成L、R信号后至重低音(Bass)调节电位器,经调节大小后输入至Ic5的⑤脚(见图3)。

Ic5同样由双电源供电,即⑧脚接Vcc’、④脚接vss’。

2.1音箱工作原理与快速检修方法

2.1音箱工作原理与快速检修方法

前段时间我的漫步者R201 TII ,音箱突然右边的小喇叭不响了,晃几下线又好了。

但是发现杂音很重而且音乐的味道变了。

注意到杂音随着音量的大小而变化,而且台灯开更大,手触摸音箱散热背板也变大(电磁问题?)怀疑是音箱内部电路有元件被烧了?]请大家一起帮忙解决我这个问题!我也在网上搜索了些资料,在这里分享给大家多媒体音响"嗡嗡"噪音原因分析及解决办法多媒体音响在使用一段时间后,常会出现一些莫名其妙的问题,坛子里网友经常提问的“嗡嗡”声问题,就是其中之一。

此故障的“故障点”涉及面比较大,有必要编辑一篇文章来向网友释疑。

嗡嗡噪音的表现现象从下面几方面分析:一。

2。

0音箱在没接音源的时候出现嗡嗡声,见图一,1900TII电源图纸。

老版本的R1800TII(1900TII),惠威D1080,甚至于前一阵子网友反映的惠威高端T200 B,都出现过类似问题。

去掉输入信号连线,在开机状态下,靠近低音单元处可以听到明显的嗡声,在夜深人静的时候,这种嗡嗡声更加明显。

也可以说,这是音响的本底噪音,有些朋友会不以为然,感觉笔者小题大作。

事实上,此问题是可以改进的。

个人分析如下:有源音箱内部体积比较小,普通EI型变压器(自身的漏磁比较大),与功放板(或有些防磁性能略差的喇叭单元)之间很容易产生干扰,导致喇叭发出低沉的"嗡嗡"声,当调整EI变压器的安装位置或者方向时,嗡声可以减小,(采用优质环牛或EI变压器有较好的屏蔽措施,讨厌的"嗡"声可以大大减小)。

之前惠威D1080也有这种情况,(包括漫步者的R1800TII/1900TII.)在细节方面,厂家确实应该多下功夫了。

笔者曾经拆解过漫步者R1900TII/1800TII,采用的都是普通EI变压器,都存在这个问题,曾试着卸掉变压器的固定螺丝,将变压器远离功放板,干扰大大减小。

至于调整到那个位置,拆机以后根据具体情况来调整,可以将嗡声减到最小有些使用时间长的多媒体音响,变压器本身会发出低沉的嗡嗡声,令人生厌,原因是变压器的硅刚片松动或异常,引起变压器自身的噪音。

TDA2030 2.1 功放说明

TDA2030 2.1 功放说明

第五代--2012年9月改进版,TDA2030A/2.1/2+1/3声道低音炮功放板DIY散件(套件),兼容LM1875。

注意:这是DIY散件/套件,要自己动手焊接,需要有一定的电子基础、如果连元件都看不懂或分不清正负极的请谨慎购买、非要想自己动手焊接的我们不保证您成功,请收到货后及时给5分好评哦,不同意者请绕道,多谢理解!购买焊接测试好的成品板请【点击这里】。

请认准版本号:SFT-218D◆温馨提示:本散件不含电位器旋帽,购买旋帽请【点击这里】◆本板低音强劲有力,高音清脆悦耳。

TDA2030A换成LM1875同样表现不俗,如果要换成LM1875建议换大的散热器。

TDA2030A只有五只引脚:正电源、负电源、正向输入、反向输入和输出。

TDA2030A的散热片是和负极连通的,用双电源供电时,散热片千万不要和地线短路,否则立刻烧坏TDA2030A。

以下是本板接线图,请认真对照接线:◆最新板重大改进:设有MP3解码板音频输入针座(规格3P-2.0mm)及给解码板供电的直流稳压9V输出针座(2P-2.0m),加料不加价。

目前网内同类板均无此功能。

在本店购买MP3解码板可免费赠送3P和2P的连接排线,单买本功放板不送。

◆特别提醒DIY玩家:本板在调节高音时总音量不受影响显得很平衡。

而淘宝上大多数同类板高通电路部分有重大缺陷--当单独调节高音时总音量会跟着变:高音变小总音量变小,高音变大总音量变大;而且该电路整流部分居然不加退耦电容(0.1uF),很容产生纹波干扰。

现将此图片链接粘贴出来仅供朋友们互相分析学习:/12/1735.htm(请复制粘贴到IE地址栏打开)。

◆下图是本板电路原理图,大家可认真做对比分析:◆本板优点:18W*3强劲功率,峰值可达25W以上。

高信噪比,几乎无静态噪音,音质超级好:高音细腻、柔和、通透,低音结实、饱满、有力。

电路核心为三只ST全新TDA2030A集成块,其中2个负责左右声道,另外1个供低音炮使用,采用一只原装进口双运放(大S NE5532或飞利浦NE5532)做低音前置放大,才使得低音强劲有力,高音清脆悦耳,实测推100W8寸惠威喇叭同样轻松自如。

tda2030功放电路+原理

tda2030功放电路+原理

TDA2030原理图2011-05-04 18:39:28| 分类:默认分类| 标签:无|字号大中小订阅.一、电源电路:220V市电经过保险管(F),和开关S后进入变压器初级,变压器的次级输出双12V交流,双12V送入由VD1组成的桥式整流电路电路,经过桥式整流和C14,C15(3300UF/25V)的滤波后,输出的空载电压约为正负16V左右(根号2乘于12V),即A+为正16V,A-为负16V。

正负16V为三块功放芯片TDA2030,UTC2030提供电源。

另一路经过R21、R22的降压后,由B+,B-输出约正负12V 为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中,前置放大的供电并没有采用78/7912三端稳压电路,磨机爱好者在更换两个3300UF电容时,也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路(卫星箱功放电路),因左右声道作原理完全一致。

这里我只以图纸的左声道为例,作个介绍。

如图:RIN为信号输入端,经过耦合电容C23进入音量电位器,(音量电位器由三个引脚,与C23连接的是输入端,输出端也叫滑动端、另一引脚为接地端),调整音量后信号进入由R1/C3组成的高音提升电路,此电路可以提升一定量的高频信号,使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放,型号为UTC2030的1脚,经过功率放大后,由2030的第四脚输出,推动卫星箱发声。

图中的R7为反馈电阻,R7/R9为决定2030芯片的放大倍数。

因此,调整R7的阻值,就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容,尔后信号进入IC4,型号为JRC4558的3脚,图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

(R17/R18),经过前置放大后,才能保证足够大的驱动电压,获得足够大的音量。

TDA2030与4558组成的音箱电路及维修

TDA2030与4558组成的音箱电路及维修

TDA2030与4558组成的音箱电路及维修一、功放电路图4558D是一片常见的运算放大电路,为8脚双列直插式封装,常用于普及型台式CD、vCD中的话筒放大电路以及DAC(数/模转换)之后的运算放大输出级。

在该前置级运算放大电路中(图2),4558D接成了双电源工作电路,其中⑧脚接副电源的正电压vcc’,④脚接副电源端的负端vss’,为该片电路提供工作电源。

左、右声道信号由接口J输入,先分别经过R43、R42后至音量电位器w,同轴调节后的信号分别由c28、c29耦合至前置级运放Ic4的5、3脚,经内部电路放大处理后由⑥⑦与①②脚输出。

使用该片运放Ic不仅是为微弱的输入信号提供放大.主要还是起平衡调节的作用。

因为多媒体音箱不仅仅只是为接驳电脑使用,同样地可以接驳其他的影音器材。

如我们平常使用的磁带、CD随声听等,而该类器材一般又只能接驳在耳机输出端口。

我们知道,该端口是功率放大后的输出端口,若此时直接接入功放级的话,会产生严重的失真。

于是该音箱中使用了运放Ic,先由R43、R42对输入信号进行取样,由音量电位器(w)控制好音量后,再分别由C28、C29耦合到Ic4的⑤③脚对取样过来的信号进行放大处理。

由⑥⑦与①②脚输出前置放大级放大后的左、右声道信号,经R、C网络后输入到功率放大级IC2、ICl的①脚,进行功率放大。

其中c39、c40与w’相连电路为高音调节电路,其实该电路并非能将高音频域进行提升,而是根据电容通高频的原理,将高频声音信号提取到可变电阻w’,此时调节w’,等于将高频成分不同程度的对地短路,从而模拟高音调节功能。

另外,前置放大级输出端⑥⑦与①②脚分别接R41、R40(该两电阻参数一致)合成L、R 信号后至重低音(Bass)调节电位器,经调节大小后输入至Ic5的⑤脚(见图3)。

Ic5同样由双电源供电,即⑧脚接Vcc’、④脚接vss’。

与Ic4不同的是,Ic5相当于BTL形式的接法,将低音成分更大程度的放大后输入到“低音炮”功放级IC3的①脚,并且耦合到Ic3①脚时采用了大容量的电解电容,而不像左、右声道Ic2、Icl的①脚输入端的无极性小容量电容,进一步地保证了低频信号的“畅通无阻”。

详解TDA2030功率放大电路原理,你也可以DIY自己的保质音响!

详解TDA2030功率放大电路原理,你也可以DIY自己的保质音响!

详解TDA2030功率放大电路原理,你也可以DIY自己的保质音响!功率放大电路是一种输出功率大,带载能力强的常见放大电路,应用场合极为广泛!功率放大电路也分为分立式和集成式,我们在书上学的基本上都是由分立元件(主要是晶体管)构成的电路,而集成式功放电路在应用中更为常见。

常见的功放集成芯片有TDA2030,LM1875,LM3886等,相对于其他的芯片,TDA2030绝对称得上是老大哥了。

今天,我们就一起来探索音频功率放大器TDA2030的奥秘!TDA2030是将分立式功率放大电路集成到芯片里的音频放大器,它有效地解决了分立式功率放大电路常见的一些问题。

例如:上下桥臂不对称,静态工作点前后相互影响等。

TDA2030的特点1.电源供电:最大±18V(既可单电源供电也可双电源供电)2.峰值输出电流:3.5A3.差分输入电压:±15V4.封装:TO-220参考原理图没错,TDA2030实际上就是一个运放,但它能够为我们提供一定的驱动电流。

我们现在来一一分析一下这个电路!首先我们得明确电路的输入端与输出端在哪。

Vi是输入端,也就是音频输入端口,RL(喇叭)是输出端。

1.电源的去耦电容+VS端的100uf和100nf电容称为去耦电容,目的是去除电源端带来的干扰和稳定电源。

去耦电容的原理和取值我在上一篇文章中已经分析过了,有兴趣的朋友可以去看看!电源端为什么要接个电容到地?电容的取值该如何选择?2.减小自激振荡部分RL旁边的1Ω电阻与220nf电容串联组成消振电路,称为RC消振(减小自激振荡)。

3.钳位电路作用:将输出电压钳制在电源电压的范围内,以免对元器件造成损坏!4.直流偏置电路+VS经过100K欧姆(R3)、100K欧姆电阻(R4)和22uf电容并联到GND构成了偏置电路。

直流电源通过100K欧姆的电阻(R5)进入运放的输入端。

22uf电容与100K欧姆电阻并联的作用是为了防止干扰。

tda2030

tda2030

tda2030低音炮电路?TDA2030的BTL电路怎么接啊?发布时间:2010-05-13 11:37 | 人气:304 | 来源:互联网| tda btl btl电路我是按上图接了一个电路,但是每次都烧保险,是不是这个电路的有问题?图中的两个滤波电容C6和C7 的负端我都接了地线,这样接对吗?会分析电路的帮我分析一下,工作原理.哪位帮忙解决一下,谢谢了......,你上面的图就是BTL形式的。

双电源供电BTL音频功率放大器工作原理: 用两块TDA2030 组成如图1所示的BTL功放电路,TDA 2030(1)为同相放大器,输入信号Vin通过交流耦合电容C1馈入同相输入端①脚,交流闭环增益为KVC①=1+R3 / R2≈R3 / R2≈30dB。

R3 同时又使电路构成直流全闭环组态,确保电路直流工作点稳定。

TAD 2030(2)为反相放大器,它的输入信号是由TDA 2030(1)输出端的U01 经R5、R7分压器衰减后取得的,并经电容C6 后馈给反相输入端②脚,它的交流闭环增益KVC ②=R9 / R7//R5≈R9/R7≈30dB。

由R9=R5,所以TDA 2030(1)与TDA 2030(2)的两个输出信号U01 和U02 应该是幅度相等相位相反的,即:U01≈Uin·R3 / R2 U02≈-U01·R9 / R5∵R9=R5 ∴U02 =-U01因此在扬声器上得到的交流电压应为:êUY?=U01 -(-U02)=2U01 =2U02扬声器得到的功率PY 按下式计算:PY ===4=4 PMONOBTL 功放电路能把单路功放的输出功率(PMONO)扩展4倍,但实际上却受到集成电路本身功耗和最大输出电流的限制,该电路若在VS=±14V工作时,PO=28W。

若在VS=±16V或±18V(TDA 2030A)工作时,输出功率会增加,但调试中应密切注视两块电路输出端(④脚)的直流电平,它们对地的电平都近似为零,为了保护扬声器不被烧坏,通常要在扬声器回路中串联快速熔断丝。

漫步者R系列2.1音箱工作原理与快速检修方法

漫步者R系列2.1音箱工作原理与快速检修方法

漫步者R系列2.1音箱工作原理与快速检修方法(附图漫步者R系列大部分型号的2。

1音箱(R201T、R321T、R211T、R301T、R303T等)与此图的工作原理相似,可以作为维修的参考资料。

工作原理,如图纸所示:主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路(图纸的最下面部分):220V市电经过保险管(F),和开关S后进入变压器初级,变压器的次级输出双12V交流,双12V送入由VD1组成的桥式整流电路电路,经过桥式整流和C14,C15(3300UF/25V)的滤波后,输出的空载电压约为正负16V左右(U=1.414*12V),即A+为正16V,A-为负16V。

正负16V为三块功放芯片TDA2030,UTC2030提供电源。

另一路经过R21、R22的降压后,由B+,B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中,前置放大的供电并没有采用78/7912三端稳压电路,磨机爱好者在更换两个3300UF电容时,也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路(卫星箱功放电路),因左右声道作原理完全一致。

这里我只以图纸的右声道为例,作个介绍。

如图:RIN为信号输入端,经过耦合电容C23进入音量电位器,(音量电位器由三个引脚,与C23连接的是输入端,输出端也叫滑动端、另一引脚为接地端),调整音量后信号进入由R1/C3组成的高音提升电路,此电路可以提升一定量的高频信号,使声音更加清晰。

C1/R3组成高通滤波电路,截止频率大约为200HZ左右;尔后信号经过耦合电容C1进入左声道功放,型号为UTC2030的1脚,经过功率放大后,由2030的第四脚输出,推动卫星箱发声。

图中的R7为反馈电阻,R7/R9为决定2030芯片的放大倍数。

因此,调整R7的阻值,就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

有源音箱的噪音来源分析及解决措施详解

有源音箱的噪音来源分析及解决措施详解

有源⾳箱的噪⾳来源分析及解决措施详解有源⾳箱的噪⾳来源分析及解决措施详解常见⼀些玩家被有源⾳箱的各种噪⾳困扰,这⾥就笔者在实践中总结出的⼀些经验与⼤家分享。

顾名思义,有源⾳箱就是⾳箱与放⼤器的组合,有源⾳箱噪⾳分析与⼀般放⼤器噪⾳与放⼤器近似,分析、处理时可借鉴普通放⼤器。

噪⾳与放⼤器相⽣相伴,是⽆可避免的,这⾥讨论降低噪⾳,⽬的是将其降低⾄可接受的范围,⽽不将其彻底根除,信噪⽐只能尽量提⾼,但不能⼤⾄⽆限。

有源⾳箱的噪⾳按来源可粗略分为电磁⼲扰、地线⼲扰、机械噪声与热噪声⼏类,下⾯来从噪⾳产⽣根源与机理⽅⾯简要分析⼀下,并提出⾏之有效的解决⽅案,以期能对初学者能所帮助。

⼀电磁⼲扰电磁⼲扰主要来源是电源变压器和空间杂散电磁波。

有源⾳箱除极少数特殊产品外,多数是由市电提供电源,因此必然要使⽤电源变压器。

电源变压器⼯作过程是⼀个“电—磁—电”的转换过程,在电磁转换过程中必然会产⽣⼀定的磁泄露,变压器泄露的磁场被放⼤电路拾取并放⼤,最终经过扬声器发出交流声。

电源变压器常见规格有EI型、环型和R型,⽆论是从⾳质⾓度还是从电磁泄露⾓度来看,这三种变压器各有优缺点,不能简单判定优劣。

EI型变压器是最常见、应⽤最⼴的变压器,磁泄露主要来源E与I型铁⼼之间的⽓隙以及线圈辐射。

EI型变压器磁泄露是有⽅向性,如下图所⽰,X、Y、Z轴三个⽅向上,线圈轴⼼Y轴⽅向⼲扰最强,Z轴⽅向最弱,X轴⽅向的辐射介于Y、Z之间,因此实际使⽤时尽量不要使Y轴与电路板平⾏。

环型变压器由于不存在⽓隙、线圈均匀卷绕铁芯,理论上漏磁很⼩,也不存在线圈辐射。

但环型变压器由于⽆⽓隙存在,抗饱和能⼒差,在市电存在直流成分时容易产⽣饱和,产⽣很强的磁泄露。

国内很多地区市电波形畸变严重,因此许多⽤家使⽤环型变压器感觉并不⽐EI型变压器好,甚⾄更差。

所谓环型变压器漏磁极⼩,其实就象⼿机电池待机时间⼀样,需要有严格的外部条件,仅在市电波型为严格的正弦波时才成⽴。

TDA2030功放电路原理及电路图演示教学

TDA2030功放电路原理及电路图演示教学

T D A2030功放电路原理及电路图
TDA2030功放电路原理及电路图
电路以TDA2030为中心组成的功率放大器,特点有:失真小、外围元件少、装配简单、功率大、保真度高等,很适合无线电爱好者和音响发烧友自制,学生组装。

特意提供TDA2030功放电路图.
工作原理:
电路中D1—D4为整流二极管,C11为滤波电容,C12为高频退耦电容;RP1为音量调节电位器;IC1、IC2是两个声道的功放集成电路;R1、R2、R3、C2
(R7、R8、R9、C7)为功放IC输入端的偏置电路,本电路为单电源供电,功放IC输入端直流电压为1/2电源电压时电路才能正常工作;R4、R5、C3(R10、R11、C8)构成负反馈回路,改变R4(R10)的大小可以改变反馈系数。

C1
(C6)是输入耦合电容,C4(C9)是输出耦合电容;在电路接有感性负载扬声器时,R6、C5(R12、C10)可确保高频稳定性。

信号流程:
音频信号从X1输入经音量电位器RP1,再由C1(C6)耦合,进入IC1(IC2)的1脚,由集成电路放大后从4脚输出,经输出耦合电容C4(C9)到达X2。

二、性能参数
输入电压:AC≤18V DC≤24V
输出功率:Po=15W+15W(RL=4Ω)
输出阻抗:4—8 Ω
三、功放电路图。

TDA2030双声道功放实验报告

TDA2030双声道功放实验报告

信息与电子工程学院《应用电子技术二》——课程设计题目:TDA2030双声道功放专业:应用电子技术班级:12应电3班姓名:***学号:**********指导老师:***日期:2013—06—10目录引言 (3)2、设计目的与要求 (3)2.1设计目的 (3)2.2设计任务及主要技术指标 (3)3、设计方案 (4)3.1方案确定 (4)3.2TDA2030A功放电路图及其原理(图二) (5)3.3电源设计 (5)3.4音频输入设计 (5)4、器件选择与组装及参数要求 (6)4.1元器件列表及参数 (6)5、实焊电路图 (7)6电路的调试 (7)7、故障分析 (8)8、体会心得 (8)9、参考文献 (9)引言功放在现实生活中很常见,几乎是有音乐的地方都会看到功放的身影。

功放有很多种,可以是用分立原件做的,也可以是用集成快来做的。

一般用分立原件做的比较难匹配,所以难度比较大,但是分立原件可以把放大倍数做得大一些。

用集成块做功放优势也很明显,除了好匹配外它还以电路简单的特点。

本作品是用TDA2030制作。

TDA2030 是一块性能十分优良的功率放大集成电路,其主要特点是上升速率高、瞬态互调失真小,在目前流行的数十种功率放大集成电路中,规定瞬态互调失真指标的仅有包括TDA2030在内的几种。

TDA2030 集成电路的另一特点是输出功率大,而保护性能以较完善。

根据掌握的资料,在各国生产的单片集成电路中,输出功率最大的不过20W TDA2030的输出功率却能达18W,使用两块电路组成BTL电路,输出功率可增至35W。

另一方面,大功率集成块由于所用电源电压高、输出电流大,在使用中稍有不慎往往致使损坏。

然而在TDA2030集成电路中,设计了较为完善的保护电路,一旦输出电流过大或管壳过热,集成块能自动地减流或截止,使自己得到保护。

TDA2030被广泛应用,功放效果也很好,噪声小。

TDA2030单级放大一般是33倍左右,如果放大倍数没有达到要求,可以加前置放大,这样可以大大提高放大倍数。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

分类:功放.音响维修资料
标签:
tda2030
a
低音炮
杂谈
维修低音炮,首先要有基本的电子知识。

一些废话我就不多说,后面有维修例子。

一是判断各种工作条件是否满足。

二是核心元件是否完好。

三是根据故障现象找问题。

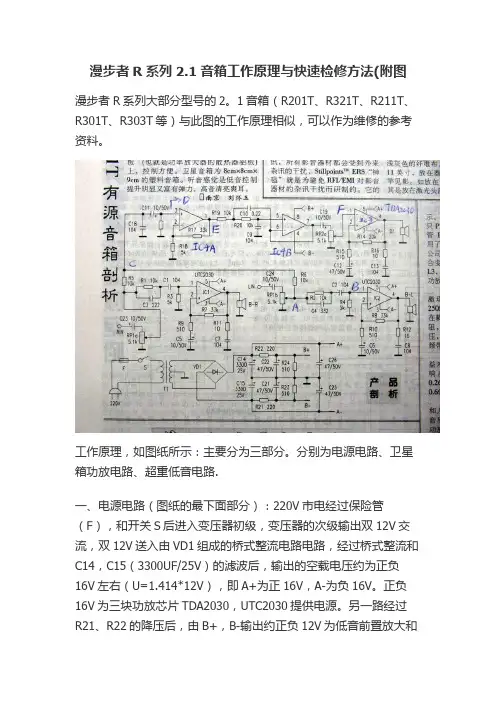

漫步者R201T的功放原理
希望有帮助
12030
2030
3
6
45581
4
1
12
2.1
系统音量是不是调到最小的位置了平衡控制是否位于中间的位置确定声卡或
2.1
声道的功放电路呢我们看看图纸,图中我标了
1
35
8 4
2030
53
4
3
电容失效时。

有可能造成此故障。

怎样判断滤波电容是否失效呢我们可以检测
4。
