大金线控器使用说明修订稿

KNX-大金(DAKIN)空调控制模块DRC-KNX-1说明书

KNX-大金(DAKIN)空调控制模块DRC-KNX-1是实现KNX系统与大金VRV中央空调间无缝连接的智能化设备，实现KNX系统对大金空调的开启关闭、冷热模式、设定风速、设定温度等控制。

可以方便的应用到住宅、别墅、酒店以及工建等各种场合。

控制模块接收KNX总线上的报文数据，按照大金空调通信协议进行数据转换处理，通过AC接口对空调系统发送控制命令；同时，接收空调系统的反馈报文数据，用于监测空调的状态信息。

本产品适用于大金VRV中央空调系统。

DRC-KNX-1KNX-大金（DAKIN）空调控制模块(Version 2.03)四、硬件接口说明五、系统网络拓扑图三、技术参数1：KNX（KNX通讯指示灯）2：AC（空调通讯指示灯）3：KNX接口（红黑端子）4：空调接口（P1、P2端子）5：拨码开关1（Single address，单台地址）6：拨码开关2（Group address，组地址）外形尺寸：产品重量：工作电压：KNX电流损耗：P1~P2电流损耗：工作温度：通讯接口：W*H*D：58x57x28mm70g室内机接口供电≤5mA ≤45mA -25℃~70℃大金空调AC接口DRC-KNX-1的AC端接入大金空调室内机与线控器之间的P1/P2通讯线，并将大金空调控制数据转换为KNX数据，从而实现KNX设备对此室内机的控制。

DRC-KNX-1最多可实现64台大金室内机并入KNX 总线系统。

即使在多套独立大金中央空调控制系统下，亦可通过DRC-KNX-1将其组网。

接线方式如下图所示。

安装场所选定：1）请不要将本产品安装在潮湿的地方；2）本产品只能安装在室内；3）禁止安装在高温场所；4）禁止安装在儿童接触的场所；5）禁止安装在干扰强的场所；6）禁止安装在户外；7）可安装在弱电箱体内；8）可安装在最小86mmx86mm底盒内；9）与强电模块不要安装在同一箱体内。

28mm七、原厂配件现场安装需要购置的物料清单:1）KNX/EIB通讯线；2）RVVP2*1.0通讯线。

大金线控器使用说明

大金线控器使用说明公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]1．开／关钮：按下按钮，则系统开始运转，再按一次按钮，则系统停止运转。

2．运转指示灯（红色）：在运转时，该指示灯点亮。

3．“”显示在控制下转换：当该显示出现时，不能使用控制器进行制冷、制热、、除湿运转的转换。

4．“”显示摆动挡板：可进行固定风向和自动摆动设定；可通过21键来进行调节。

5．“”显示（设定温度）：可通过17键来调节温度。

6．“”“”“”“”显示（运转方式）：该显示表示现在运转的方式；可通过20键来调节。

7．“”显示（程序设定的时间）：该显示表示程序的系统开始运转和停止运转的时间。

8．“”显示（检验／试运转）：当按下检验／试运转按钮时，该显示表示系统现在的运转方式。

9．“”显示（处于集中控制之下）：当该显示出现时，表示系统处于集中控制之下（本显示不是标准规格）。

10．“”显示（送风速度）：该显示表示风扇的速度，“低”或“高”。

11．“”显示（空气滤尘网清扫时期）：请参照室内机附带的使用说明书。

12．“”显示（除霜／热起动）：⑴除霜运转随着室外机盘管上凝结的冰霜增多，制热效果将降低，系统将自动进入除霜运转；室内机风扇停止运转，控制器上显示“”（除霜／热起动）；除霜运转6至8分钟（最长10分钟）以后，系统将回到制热运转。

⑵热起动为了防止在制热开始运转时，从室内机吹出冷风，室内机的风扇自动停止运转。

控制器上显示“”（除霜／热起动）。

13．定时器方式启动／停止钮：由专业人员操作。

14．定时器开／关钮：由专业人员操作。

15．检验／运转钮：本按钮仅可由专业的维修人员进行维修时使用！正常运转时请勿使用！16．程序设定时间钮：使用该钮，可设定程序“启动或停止”系统运转的时间。

17．温度设定钮：使用该钮，可设定温度调节器的设定温度。

18．空气滤尘网清扫指示复位钮：请参照室内机附带的使用说明书。

19．风扇速度控制钮：按该钮，可根据您的要求选择风扇的速度，“低”或“高”。

大金vrv中央空调控制器说明书

大金vrv中央空调控制器说明书1.引言1.1 目的1.2 背景1.3 目标读者1.4 术语定义2.系统概述2.1 系统组成2.1.1 中央空调控制器2.1.2 接口设备2.1.3 传感器设备2.2 系统功能2.2.1 温度调节2.2.2 湿度控制2.2.3 空气净化2.2.4 个性化设置3.安装与设置3.1 硬件安装3.1.1 放置位置选择 3.1.2 供电要求3.1.3 接线指引3.2 软件设置3.2.1 初始设置3.2.2 连接网络3.2.3 设备配对4.中央空调控制器界面4.1 主页面4.2 温度调节页面4.2.1 制冷模式4.2.2 制热模式4.2.3 自动模式4.3 湿度控制页面4.4 空气净化页面4.5 个性化设置页面5.系统维护与故障排除5.1 系统维护5.1.1 清洁指南5.1.2 系统升级5.1.3 设备检测与维修5.2 故障排除5.2.1 常见问题与解决方法5.2.2 联系客服支持【附件】1.安装图示2.接线图3.保修条款与条件【法律名词及注释】1.中央空调：通过集中供冷或供热系统，将热量从内部移出，以保持室内温度的一种空调系统。

2.控制器：负责接收与处理传感器数据，并根据设定的指令来控制设备运行的装置。

3.温度调节：控制系统根据设定的温度参数来调节空调运行，以达到用户期望的室内温度。

4.湿度控制：根据设定的湿度参数来控制空调系统的运行，以达到用户期望的室内湿度。

5.空气净化：通过过滤、杀菌、除臭等方式来提高室内空气质量。

6.个性化设置：根据用户的偏好与需求，设置不同的空调工作模式、温度范围等参数。

7.维护：对系统设备进行定期检查、清洁与保养，以确保其正常运行和抗老化。

8.故障排除：在设备出现故障时，通过排查问题的原因与解决方法来恢复设备的正常运行。

大金新款86线控器说明书

大金新款86线控器说明书【大金新款86线控器说明书】欢迎您购买大金新款86线控器！本说明书将为您详细介绍线控器的功能、使用方法以及注意事项，帮助您更好地使用和享受这款优质产品。

一、外观设计大金新款86线控器采用简约时尚的外观设计，配有清晰易懂的按键布局和显示屏。

线控器提供了用户友好的使用体验，外壳采用高质量的材料制作，手感舒适，非常耐用。

二、基本功能及操作方法1. 电源开关和模式选择：线控器配有电源开关和模式选择按钮。

通过开关控制电源的开启和关闭，模式选择按钮可切换不同的操作模式。

2. 温度调节：通过线控器可轻松调节空调的温度。

只需按下温度调节按钮，调整合适的温度值即可。

3. 风速调节：可根据个人需求调节空调的风速。

通过线控器的风速调节按钮，选择合适的风速档位，从低到高分别为低档、中档和高档。

4. 模式选择：线控器提供多种模式供用户选择，如自动模式、制冷模式、制热模式等。

根据需要选择合适的模式即可。

5. 定时开关机：线控器还具备定时开关机功能，用户可根据自己的生活习惯，在线控器上设置定时开机和定时关机时间，实现自动开关机。

三、注意事项1. 使用前请阅读本说明书并按照指导正确操作。

2. 请勿将线控器暴露在阳光直射、高温或潮湿的环境中，以免影响性能。

3. 使用线控器时，请保持按键面板干净，避免水或其他液体进入内部。

4. 请勿使用尖锐物品敲击或损坏线控器。

5. 如果长时间不使用线控器，请拔掉电源插头以节省能源。

以上是对大金新款86线控器的简要介绍和使用注意事项，相信通过阅读本说明书，您已经了解了如何正确操作并享受这款产品带来的舒适体验。

在使用过程中如有疑问，请随时与我们联系，我们将竭诚为您提供解答和支持。

祝您使用愉快！。

大金线控用户指南

大金线控用户指南1. 引言本用户指南旨在为使用大金线控的用户提供详细且易于理解的说明和操作步骤。

通过阅读本文档，您将能够充分了解大金线控的功能及其使用方法。

2. 安装3. 配置在安装完成后，您需要进行一些基本配置，以便大金线控能够正常运行。

请按照以下步骤进行配置：1. 打开大金线控应用程序。

2. 点击“设置”按钮进入配置界面。

3. 根据您的需求，配置网络、音频和视频等参数。

4. 点击“保存”按钮保存配置。

4. 连接设备在大金线控安装并配置完成后，您可以通过以下步骤连接设备：1. 打开大金线控应用程序。

2. 点击“连接设备”按钮。

3. 在弹出的设备列表中选择要连接的设备。

4. 点击“连接”按钮建立与设备的连接。

5. 使用大金线控一旦与设备成功连接，您可以开始使用大金线控的功能。

以下是几个常用的功能及其使用方法的示例：5.1 遥控器- 大金线控提供了一个虚拟遥控器，通过界面上的按钮和滑动条，您可以控制设备的各项功能，如调节音量、切换频道等。

5.2 文件传输5.3 远程控制- 大金线控还提供了远程控制功能。

您可以通过界面上的“远程控制”功能，远程操作设备，如打开应用程序、执行命令等。

6. 常见问题解答本章节将回答一些常见问题，以帮助用户更好地使用大金线控。

6.1 无法连接设备怎么办？- 确保设备处于开启状态。

- 检查设备与计算机是否连接到同一个局域网。

- 重新启动大金线控应用程序。

6.2 如何更新大金线控软件？- 在大金线控应用界面中，点击“检查更新”按钮，即可检查是否有可用的更新版本。

如有更新，按照向导进行更新。

7. 结论本用户指南介绍了大金线控的安装、配置和使用方法，并提供了常见问题的解答。

希望通过本文档，能够帮助用户更好地使用大金线控，提高工作效率。

如有更多疑问或技术支持，欢迎您联系大金客服团队。

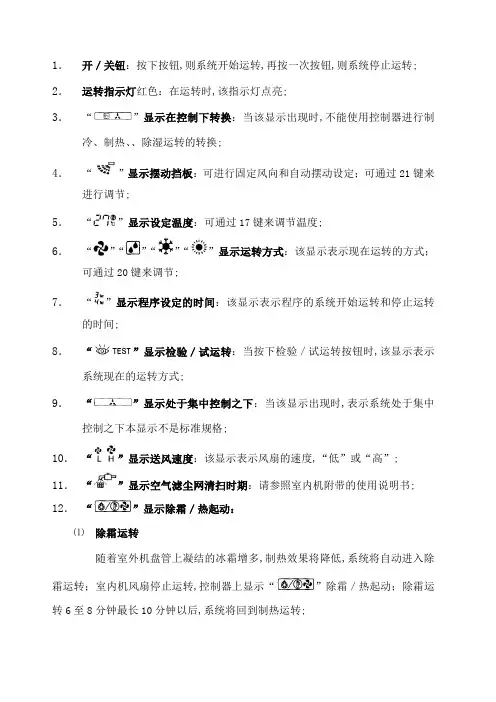

大金线控器使用说明

1．开／关钮：按下按钮,则系统开始运转,再按一次按钮,则系统停止运转; 2．运转指示灯红色：在运转时,该指示灯点亮;3．“”显示在控制下转换：当该显示出现时,不能使用控制器进行制冷、制热、、除湿运转的转换;4．“”显示摆动挡板：可进行固定风向和自动摆动设定；可通过21键来进行调节;5．“”显示设定温度：可通过17键来调节温度;6．“”“”“”“”显示运转方式：该显示表示现在运转的方式；可通过20键来调节;7．“”显示程序设定的时间：该显示表示程序的系统开始运转和停止运转的时间;8．“”显示检验／试运转：当按下检验／试运转按钮时,该显示表示系统现在的运转方式;9．“”显示处于集中控制之下：当该显示出现时,表示系统处于集中控制之下本显示不是标准规格;10．“”显示送风速度：该显示表示风扇的速度,“低”或“高”; 11．“”显示空气滤尘网清扫时期：请参照室内机附带的使用说明书; 12．“”显示除霜／热起动：⑴除霜运转随着室外机盘管上凝结的冰霜增多,制热效果将降低,系统将自动进入除霜运转；室内机风扇停止运转,控制器上显示“”除霜／热起动；除霜运转6至8分钟最长10分钟以后,系统将回到制热运转;⑵热起动为了防止在制热开始运转时,从室内机吹出冷风,室内机的风扇自动停止运转;控制器上显示“”除霜／热起动;13．定时器方式启动／停止钮：由专业人员操作;14．定时器开／关钮：由专业人员操作;15．检验／运转钮：本按钮仅可由专业的维修人员进行维修时使用正常运转时请勿使用16．程序设定时间钮：使用该钮,可设定程序“启动或停止”系统运转的时间; 17．温度设定钮：使用该钮,可设定温度调节器的设定温度;18．空气滤尘网清扫指示复位钮：请参照室内机附带的使用说明书;19．风扇速度控制钮：按该钮,可根据您的要求选择风扇的速度,“低”或“高”; 20．运转方式选择钮：按该钮,可选择系统的运转方式;21．风向调节钮：按该钮,可选择风向“固定”或“自动摆动”;22．无功能显示：若空调机没有某种功能,当按下此功能按钮时,会显示“NOT AVAILABLE”并持续数秒;在同时启动多台空调机的场合中,只有当所有空调机都无此功能时,才会显示“NOT AVAILABLE”,只要有任何一台空调机具有此功能,将不会有此显示;。

大金3MX4MX超级多联使用说明书

!"#$ !"#$ !"# !"#$ !"#$ !"#
!"#$%&'
11
!
!"#$%&'()*+, !"# !"#$%&'()
!"
N
=
!"#$% &
!"
!"#
!"#$%&'
离家运转强力运转
开/关温度
运转模式
风量
外机静音
定时开机
定时取消
O
=
L ! !"#$
时间
定时关机
复位
!"
P
=
L !"#$
!
!"#
!"#$%&'() !"#$%& !"#$%&'"()*+,-./012 !"#$% !"
3
!"#$
!"#$%& !""#$ !"#$% !"#$%&'() *+ !"#$%&'()* +, !"#$%&'() !"#$%&!"'()*+,
!"#$%&
!"#$%&' !"#$%&'() !"#$%&'()*+, !"#$%&'()*+,-#./0 !"#$%&'()*+,-. !"#$%&'()!*+, !"# !"#$%&'(!)*+, !"#$%&'()*+,-

大金线控使用说明修订稿

大金线控使用说明 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
大金线控简易使用说明书
1 控制开关
2 指示灯
3 显示副遥控（不能切换制冷。

制热模式，无此显示为主遥控）
4 摆风
5 温度显示
6 模式
7 定时时间 8显示试运行9集成控制10风速档 11清洗过滤网12制热防冷风 13定时设定14确认 15检查 16调整时间
17调整温度 18 减除滤网清洗 19调整风速 20调整模式
21调整摆风 22显示无此功能
请您在主遥控上调整模式（20）设定您所需的模式，调整温度（17），调整风速（19）然后按控制开关（1）开机指示红灯（2）亮，运行正常。

如指示灯（2）红灯闪烁，说明空调系统运转不正常，请看（7）（8）闪烁处故障代码，请断开内外机电源后重启，重启时间为12分钟左右，内外机正常工作请耐心等待。

如指示红灯仍在闪烁，请拨打保修电话4或2报修，请告知线控器上显示的故障代码，及时判断显示故障的原因并处理。

简易故障处理：
U1 相序错误或缺相处理：三根火线任意两根调换或其中火线断开的请通知电工处理。

U2 电源异常处理：测量三根火线电压是否为380左右如正常请重启。

U4 通讯故障处理：外机电源是否断开，合上电源断路器。

U9 室内外之间传送故障处理：检查该系统内所有内机的线控器是否有显示，请通知电工检查内机是否有电。

如上述故障未能处理，请拨打保修电话。

大金使用说明书

大金空调使用说明书公司工程部制作年月日1．开／关钮：按下按钮，则系统开始运转，再按一次按钮，则系统停止运转。

2．运转指示灯（红色）：在运转时，该指示灯点亮。

3．“”显示在控制下转换：当该显示出现时，不能使用控制器进行制冷、制热、、除湿运转的转换。

4．“”显示摆动挡板：可进行固定风向和自动摆动设定；可通过21键来进行调节。

5．“”显示（设定温度）：可通过17键来调节温度。

6．“”“”“”“”显示（运转方式）：该显示表示现在运转的方式；可通过20键来调节。

7．“”显示（程序设定的时间）：该显示表示程序的系统开始运转和停止运转的时间。

8．“”显示（检验／试运转）：当按下检验／试运转按钮时，该显示表示系统现在的运转方式。

9．“”显示（处于集中控制之下）：当该显示出现时，表示系统处于集中控制之下（本显示不是标准规格）。

10．“”显示（送风速度）：该显示表示风扇的速度，“低”或“高”。

11．“”显示（空气滤尘网清扫时期）：请参照室内机附带的使用说明书。

12．“”显示（除霜／热起动）：⑴除霜运转随着室外机盘管上凝结的冰霜增多，制热效果将降低，系统将自动进入除霜运转；室内机风扇停止运转，控制器上显示“”（除霜／热起动）；除霜运转6至8分钟（最长10分钟）以后，系统将回到制热运转。

⑵热起动为了防止在制热开始运转时，从室内机吹出冷风，室内机的风扇自动停止运转。

控制器上显示“”（除霜／热起动）。

13．定时器方式启动／停止钮：由专业人员操作。

14．定时器开／关钮：由专业人员操作。

15．检验／运转钮：本按钮仅可由专业的维修人员进行维修时使用！正常运转时请勿使用！16．程序设定时间钮：使用该钮，可设定程序“启动或停止”系统运转的时间。

17．温度设定钮：使用该钮，可设定温度调节器的设定温度。

18．空气滤尘网清扫指示复位钮：请参照室内机附带的使用说明书。

19．风扇速度控制钮：按该钮，可根据您的要求选择风扇的速度，“低”或“高”。

大金线控器使用说明

大金线控器使用说明一、概述大金线控器是一种用于控制大金空调设备的遥控器，通过与主机进行无线通讯，实现对空调设备的各项功能进行控制。

本使用说明将详细介绍大金线控器的开机与关机操作、温度调节、模式选择、风速控制、定时功能以及其他常用功能的操作方法。

二、开机与关机操作1.开机按下大金线控器的电源开关按钮，待显示屏上出现大金标志后，屏幕会进入待机状态，表示大金空调已启动。

电源开关按钮位于控制界面的右下方，为圆形按钮。

2.关机若需要关闭大金空调设备，按住电源开关按钮3秒钟即可关机。

关闭后，显示屏会自动关闭，大金线控器将处于关闭状态。

三、温度调节1.增加温度按下大金线控器上的“+”按钮，每按一次，温度会自动升高1°C。

长按该按钮可以快速调整温度。

2.降低温度按下大金线控器上的“-”按钮，每按一次，温度会自动降低1°C。

长按该按钮可以快速调整温度。

四、模式选择1.制冷模式在控制界面上，找到制冷模式按钮，并按下该按钮。

即可将大金空调设备切换至制冷模式。

2.制热模式在控制界面上，找到制热模式按钮，并按下该按钮。

即可将大金空调设备切换至制热模式。

3.送风模式在控制界面上，找到送风模式按钮，并按下该按钮。

即可将大金空调设备切换至送风模式。

4.除湿模式在控制界面上，找到除湿模式按钮，并按下该按钮。

即可将大金空调设备切换至除湿模式。

5.自动模式在控制界面上，找到自动模式按钮，并按下该按钮。

即可将大金空调设备切换至自动模式。

五、风速控制1.低风速在控制界面上，找到低风速按钮，并按下该按钮。

即可将大金空调设备设置为低风速模式。

在控制界面上，找到中风速按钮，并按下该按钮。

即可将大金空调设备设置为中风速模式。

3.高风速在控制界面上，找到高风速按钮，并按下该按钮。

即可将大金空调设备设置为高风速模式。

4.自动风速在控制界面上，找到自动风速按钮，并按下该按钮。

即可将大金空调设备设置为自动风速模式。

六、定时功能1.设置定时开机在控制界面上，找到定时开机按钮，并按下该按钮。

大金空调用户操作说明

请勿在空气吹出口或空气吸入口附近放置物品
大金(中国)投资有限公司武汉分公司工程技术课
2
大金空调日常使用操作
2，大金控制器使用介绍
各个按钮及符号的意义
17/03/2021
主遥控的设定
大金(中国)投资有限公司武汉分公司工程技术课
3
控制器按钮简介
定时器方式起动/停止钮定时器开/关钮检验/试运转钮
E4,F3
UF,E4
错误原因
对策
截止阀未开反相室内或室外电源未到位室内外机的配管和电线连接错误冷媒过充填
冷媒不足
•正确打开截止阀门 •调整电源进线相位 •检查电源进线 •正确连接管线
•正确计算充填量,并用回收机进行调整 •确认是否完成了冷媒追加作业 •正确计算充填量,并进行调整
遥控器运转模式设置错误 •将所有遥控器设定为制冷
用户操作培训大纲
一，大金空调日常使用操作 1，空调日常使用注意 2，大金控制器使用介绍 3，大金空调使用注意
二，大金空调日常维护保养 1，室内机保养 2，室外机保养 3，专业的保养
三，大金空调报修程序 1，如何报修
17/03/2021
大金(中国)
1
17/03/2021
大金空调日常使用操作
1，空调日常使用注意适当设定房间温度（建议：夏季26、冬季20）使用空调时请勿敞开门窗制冷时，请不要让阳光直射不要在室内机下使用取暖器
17/03/2021
开/关钮运转指示灯
程序设定时间钮温度设定钮
大金(中国)投资有限公司武汉分公司工程技术课
风向调节钮运转方式选择钮风扇速度控制钮空气滤网清扫指
示复位钮
4
17/03/2021

大金集中遥控器BRC1E631使用说明书

意
事
项
●请勿将遥控器安装在易受潮的地方。
否则水渗入到遥控器内部，可能导致触电及内部电气部件故障。
Რᒝ‫ے‬᝼
●保养时请务必停止运转并切断电源。否则可能导致触电或人身伤害。
■关于室内机·室外机
●请勿将身体长时间直接被冷（暖）风吹拂，也不要将房间的
警告 Რᒝ
温度设定得过低（过高）。否则可能导致身体状况恶化或损害健康。
●由于洪水、台风等天灾导致空调机被水淹没时，请及时联系经销商。此时若运转空调机，可能导致故障、触电或火灾等。
●请务必使用空调机专用电源。使用非专用电源，可能导致发热、火灾或故障。
●当发生制冷剂泄漏时，请委托经销商处理。在制冷剂气体浓度过高的环境下，会引起缺氧现象。如果在较小的房间内安装空调机时，务必采取足够措施以便即使制冷剂泄漏也不至于造成浓度超过界限。
●请勿在空调机附近使用可燃性物品（如喷发剂或杀虫剂等）。请勿使用汽油或稀释剂擦拭空调机。
Რᒝ 否则可能导致割伤、触电或起火。
●请勿自行安装。安装不当可能导致触电或火灾。
Რᒝ 请委托经销商来进行。
●请勿自行移动或重新安装。安装不当可能导致触电或火灾。
Რᒝ 请委托经销商来进行。
●请勿玩耍空调机或遥控器。注意 Რᒝ 操作不当可能导致身体状况恶化或损害健康。
0423菜单操作定时设定定时关机定时开机的设定方法操作方法按钮来选择关定时设定定时开机时请选择开定时按钮设定多少小时后让空调机停止运转
有线遥控器
使用说明书
使用前
基本运转操作方法
( 直接操作按钮的使用方法 )
菜单操作
型号：BRC1E631 BRC1E631S BRC1E631N BRC1E631R BRC1E631P

大金vrv中央空调控制器说明书

1．开／关钮：按下按钮，则系统开始运转，再按一次按钮，则系统停止运转。

2．运转指示灯（红色）：在运转时，该指示灯点亮。

3．“”显示在控制下转换：当该显示出现时，不能使用控制器进行制冷、制热、、除湿运转的转换。

4．“”显示摆动挡板：可进行固定风向和自动摆动设定；可通过21键来进行调节。

5．“”显示（设定温度）：可通过17键来调节温度。

6．“”“”“”“”显示（运转方式）：该显示表示现在运转的方式；可通过20键来调节。

7．“”显示（程序设定的时间）：该显示表示程序的系统开始运转和停止运转的时间。

8．“”显示（检验／试运转）：当按下检验／试运转按钮时，该显示表示系统现在的运转方式。

9．“”显示（处于集中控制之下）：当该显示出现时，表示系统处于集中控制之下（本显示不是标准规格）。

10．“”显示（送风速度）：该显示表示风扇的速度，“低”或“高”。

11．“”显示（空气滤尘网清扫时期）：请参照室内机附带的使用说明书。

12．“”显示（除霜／热起动）：⑴除霜运转随着室外机盘管上凝结的冰霜增多，制热效果将降低，系统将自动进入除霜运转；室内机风扇停止运转，控制器上显示“”（除霜／热起动）；除霜运转6至8分钟（最长10分钟）以后，系统将回到制热运转。

⑵热起动为了防止在制热开始运转时，从室内机吹出冷风，室内机的风扇自动停止运转。

控制器上显示“”（除霜／热起动）。

13．定时器方式启动／停止钮：由专业人员操作。

14．定时器开／关钮：由专业人员操作。

15．检验／运转钮：本按钮仅可由专业的维修人员进行维修时使用！正常运转时请勿使用！16．程序设定时间钮：使用该钮，可设定程序“启动或停止”系统运转的时间。

17．温度设定钮：使用该钮，可设定温度调节器的设定温度。

18．空气滤尘网清扫指示复位钮：请参照室内机附带的使用说明书。

19．风扇速度控制钮：按该钮，可根据您的要求选择风扇的速度，“低”或“高”。

20．运转方式选择钮：按该钮，可选择系统的运转方式。

大金空调控制面板说明

大金空调控制面板说明大金空调控制面板说明1．开／关钮：按下按钮，则系统开始运转，再按一次按钮，则系统停止运转。

2、运转指示灯（红色）：在运转时，该指示灯点亮。

3、显示在控制下转换：当该显示出现时，不能使用控制器进行制冷、制热、、除湿运转的转换。

4、显示摆动挡板：可进行固定风向和自动摆动设定；可通过21键来进行调节。

5、显示（设定温度）：可通过17键来调节温度。

6、显示（运转方式）：该显示表示现在运转的方式；可通过20键来调节。

7、显示（程序设定的时间）：该显示表示程序的系统开始运转和停止运转的时间。

8、显示（检验／试运转）：当按下检验／试运转按钮时，该显示表示系统现在的运转方式。

9、显示（处于集中控制之下）：当该显示出现时，表示系统处于集中控制之下（本显示不是标准规格）。

10、显示（送风速度）：该显示表示风扇的速度，“低”或“高”。

11、显示（空气滤尘网清扫时期）：请参照室内机附带的使用说明书。

12、显示（除霜／热起动）：⑴ 除霜运转随着室外机盘管上凝结的冰霜增多，制热效果将降低，系统将自动进入除霜运转；室内机风扇停止运转，控制器上显示“”（除霜／热起动）；除霜运转6至8分钟（最长10分钟）以后，系统将回到制热运转。

⑵ 热起动为了防止在制热开始运转时，从室内机吹出冷风，室内机的风扇自动停止运转。

控制器上显示“ ”（除霜／热起动）。

13、定时器方式启动／停止钮：由专业人员操作。

14、定时器开／关钮：由专业人员操作。

15、检验／运转钮：本按钮仅可由专业的维修人员进行维修时使用！正常运转时请勿使用！16、程序设定时间钮：使用该钮，可设定程序“启动或停止”系统运转的时间。

17、温度设定钮：使用该钮，可设定温度调节器的设定温度。

18、空气滤尘网清扫指示复位钮：请参照室内机附带的使用说明书。

19、风扇速度控制钮：按该钮，可根据您的要求选择风扇的速度，“低”或“高”。

20、运转方式选择钮：按该钮，可选择系统的运转方式。

大金中央空调控制器使用说明书

DA IKIH大金中央空调线控器使用说明书公司工程部制作年月日15 14 16 17 21开/关钮：按下按钮，则系统开始运转，再按一次按钮，则系统停止运转。

热、、除湿运转的转换。

”显示摆动挡板：可进行固定风向和自动摆动设定；可通过 21键来进行调节。

7 -B5 '131.2.运转指示灯（红色）：在运转时，该指示灯点亮。

3. WX ”显示在控制下转换：当该显示出现时，不能使用控制器进行制冷、制 4. 5.”显示（设定温度）：可通过17键来调节温度。

6. ”显示（运转方式）：该显示表示现在运转的方式；可1 - 一 1-rTTa a通过20键来调节。

7.a显示（程序设定的时间）：该显示表示程序的系统开始运转和停止运转的时间。

9.“一真一 ”显示（处于集中控制之下）：当该显示出现时，表示系统处于集中控制之下（本显示不是标准规格） ⑴除霜运转随着室外机盘管上凝结的冰霜增多，制热效果将降低，系统将自动进入除霜运转;室内机风扇停止运转，控制器上显示“一鸟—:二冬i ”（除霜/热起动）；除霜运转6至8分钟（最长10分钟）以后，系统将回到制热运转。

⑵热起动为了防止在制热开始运转时，从室内机吹出冷风，室内机的风扇自动停止运转。

控制器上显示“ £/軸］”（除霜/热起动）。

13.定时器方式启动/停止钮：由专业人员操作。

14.定时器开/关钮：由专业人员操作。

15. 检验/运转钮：本按钮仅可由专业的维修人员进行维修时使用！正常运转时请勿使用！ 16.程序设定时间钮：使用该钮，可设定程序“启动或停止”系统运转的时间。

17.温度设定钮：使用该钮，可设定温度调节器的设定温度。

18.空气滤尘网清扫指示复位钮：请参照室内机附带的使用说明书。

19.风扇速度控制钮：按该钮，可根据您的要求选择风扇的速度， “低”或“高”。

大金中央空调控制器使用说明书

大金中央空调线控器使用说明书公司工程部制作年月日1．开／关钮：按下按钮，则系统开始运转，再按一次按钮，则系统停止运转。

2．运转指示灯（红色）：在运转时，该指示灯点亮。

3．“”显示在控制下转换：当该显示出现时，不能使用控制器进行制冷、制热、、除湿运转的转换。

4．“”显示摆动挡板：可进行固定风向和自动摆动设定；可通过21键来进行调节。

5．“”显示（设定温度）：可通过17键来调节温度。

6．“”“”“”“”显示（运转方式）：该显示表示现在运转的方式；可通过20键来调节。

7．“”显示（程序设定的时间）：该显示表示程序的系统开始运转和停止运转的时间。

8．“”显示（检验／试运转）：当按下检验／试运转按钮时，该显示表示系统现在的运转方式。

9．“”显示（处于集中控制之下）：当该显示出现时，表示系统处于集中控制之下（本显示不是标准规格）。

10．“”显示（送风速度）：该显示表示风扇的速度，“低”或“高”。

11．“”显示（空气滤尘网清扫时期）：请参照室内机附带的使用说明书。

12．“”显示（除霜／热起动）：⑴除霜运转随着室外机盘管上凝结的冰霜增多，制热效果将降低，系统将自动进入除霜运转；室内机风扇停止运转，控制器上显示“”（除霜／热起动）；除霜运转6至8分钟（最长10分钟）以后，系统将回到制热运转。

⑵热起动为了防止在制热开始运转时，从室内机吹出冷风，室内机的风扇自动停止运转。

控制器上显示“”（除霜／热起动）。

13．定时器方式启动／停止钮：由专业人员操作。

14．定时器开／关钮：由专业人员操作。

15．检验／运转钮：本按钮仅可由专业的维修人员进行维修时使用！正常运转时请勿使用！16．程序设定时间钮：使用该钮，可设定程序“启动或停止”系统运转的时间。

17．温度设定钮：使用该钮，可设定温度调节器的设定温度。

18．空气滤尘网清扫指示复位钮：请参照室内机附带的使用说明书。

19．风扇速度控制钮：按该钮，可根据您的要求选择风扇的速度，“低”或“高”。

大金线控操作手册

大金线控操作手册目录1. 简介2. 准备工作3. 线控功能说明4. 操作步骤5. 常见问题解答1. 简介大金线控是一款实用的设备，可用于控制大金空调系统。

本文档将介绍线控的基本功能以及操作步骤，帮助用户更好地使用该设备。

2. 准备工作在使用大金线控之前，请确保以下准备工作已完成：- 确保线控电池有足够的电量，需要时更换电池。

- 确保线控与空调系统的连接正常，如有问题请检查连接线。

- 确保你已经熟悉了相关的空调使用说明书，了解基本的空调操作。

3. 线控功能说明大金线控具备以下主要功能：- 温度调节：可以根据需要提升或降低室内温度。

- 风速调节：可调节风扇的风速，包括自动风、低速、中速和高速等选项。

- 工作模式选择：可以选择空调的工作模式，如制冷、制热、通风和除湿等。

- 定时开关机：可以预设定时开关机功能，方便用户自动控制空调的使用时间。

4. 操作步骤下面是使用大金线控的基本操作步骤：1. 开机：按下电源按钮，线控将打开并进入待机状态，同时空调系统也会开启。

2. 温度调节：通过 "+" 和 "-" 按钮，调整室内温度。

每按一次按钮，温度将调整1℃。

如果需要快速调整温度，可以长按按钮。

3. 风速调节：按下风速按钮，可切换风速选项。

每按一次按钮，风速将切换一档。

4. 工作模式选择：按下模式按钮，可切换空调的工作模式。

每按一次按钮，模式将切换一种。

5. 定时设置：按下定时按钮，进入定时设置界面。

按照提示操作，可以设置开机和关机时间。

6. 关机：长按电源按钮，线控将关闭并进入关机状态，同时空调系统也会关闭。

5. 常见问题解答Q: 线控无法正常工作怎么办？A: 首先检查线控电池是否电量不足或已无法工作，如需替换电池，请按照使用说明书操作。

如果电池正常，检查线控与空调的连接是否松动或损坏，如有问题，请联系售后服务。

Q: 线控显示异常温度如何处理？A: 可能是线控与空调系统传感器数据不一致导致的，请先检查空调系统的传感器是否正常工作，如果无异常，请联系售后服务。
