低压电动机控制回路设计应注意的几个问题
民用建筑电气设计中低压配电一般规定

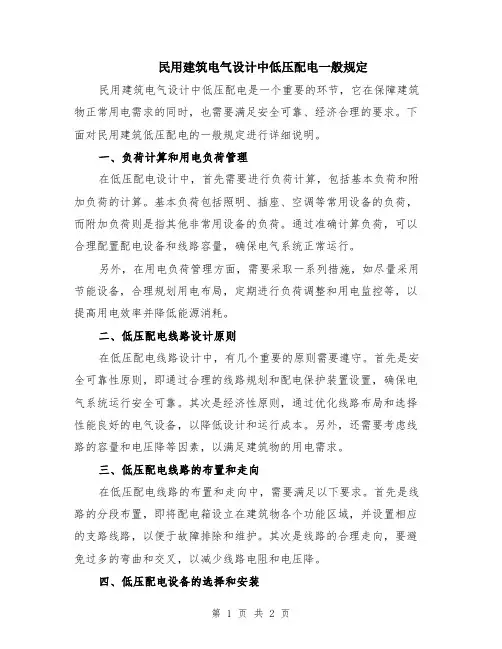

民用建筑电气设计中低压配电一般规定民用建筑电气设计中低压配电是一个重要的环节，它在保障建筑物正常用电需求的同时，也需要满足安全可靠、经济合理的要求。
下面对民用建筑低压配电的一般规定进行详细说明。
一、负荷计算和用电负荷管理在低压配电设计中，首先需要进行负荷计算，包括基本负荷和附加负荷的计算。
基本负荷包括照明、插座、空调等常用设备的负荷，而附加负荷则是指其他非常用设备的负荷。
通过准确计算负荷，可以合理配置配电设备和线路容量，确保电气系统正常运行。
另外，在用电负荷管理方面，需要采取一系列措施，如尽量采用节能设备，合理规划用电布局，定期进行负荷调整和用电监控等，以提高用电效率并降低能源消耗。
二、低压配电线路设计原则在低压配电线路设计中，有几个重要的原则需要遵守。
首先是安全可靠性原则，即通过合理的线路规划和配电保护装置设置，确保电气系统运行安全可靠。
其次是经济性原则，通过优化线路布局和选择性能良好的电气设备，以降低设计和运行成本。
另外，还需要考虑线路的容量和电压降等因素，以满足建筑物的用电需求。
三、低压配电线路的布置和走向在低压配电线路的布置和走向中，需要满足以下要求。
首先是线路的分段布置，即将配电箱设立在建筑物各个功能区域，并设置相应的支路线路，以便于故障排除和维护。
其次是线路的合理走向，要避免过多的弯曲和交叉，以减少线路电阻和电压降。
四、低压配电设备的选择和安装在低压配电设备的选择和安装中，需要考虑以下几点。
首先是设备的负载能力和容量，要确保其能够满足负荷需求，并预留一定的余量。
其次是设备的可靠性和安全性，要选择具备过载、短路保护功能的设备，并进行正确的安装和接线。
另外，还需要注意设备的维护和定期检查，以确保其正常运行。
五、低压配电系统的接地和绝缘在低压配电系统的接地和绝缘方面，需要遵循以下原则。
首先是系统的接地设计，要采用可靠的接地系统，并确保接地电阻符合要求。
其次是系统的绝缘保护，要进行绝缘测试和绝缘监测，确保系统的绝缘电阻符合要求，并随时监测其绝缘状态。
低压设计注意事项

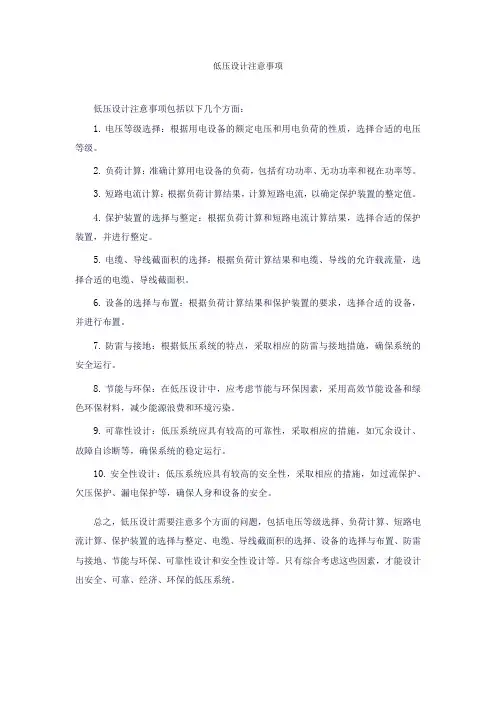

低压设计注意事项
低压设计注意事项包括以下几个方面：
1.电压等级选择：根据用电设备的额定电压和用电负荷的性质，选择合适的电压等级。
2.负荷计算：准确计算用电设备的负荷，包括有功功率、无功功率和视在功率等。
3.短路电流计算：根据负荷计算结果，计算短路电流，以确定保护装置的整定值。
4.保护装置的选择与整定：根据负荷计算和短路电流计算结果，选择合适的保护装置，并进行整定。
5.电缆、导线截面积的选择：根据负荷计算结果和电缆、导线的允许载流量，选择合适的电缆、导线截面积。
6.设备的选择与布置：根据负荷计算结果和保护装置的要求，选择合适的设备，并进行布置。
7.防雷与接地：根据低压系统的特点，采取相应的防雷与接地措施，确保系统的安全运行。
8.节能与环保：在低压设计中，应考虑节能与环保因素，采用高效节能设备和绿色环保材料，减少能源浪费和环境污染。
9.可靠性设计：低压系统应具有较高的可靠性，采取相应的措施，如冗余设计、故障自诊断等，确保系统的稳定运行。
10.安全性设计：低压系统应具有较高的安全性，采取相应的措施，如过流保护、欠压保护、漏电保护等，确保人身和设备的安全。
总之，低压设计需要注意多个方面的问题，包括电压等级选择、负荷计算、短路电流计算、保护装置的选择与整定、电缆、导线截面积的选择、设备的选择与布置、防雷与接地、节能与环保、可靠性设计和安全性设计等。
只有综合考虑这些因素，才能设计出安全、可靠、经济、环保的低压系统。
低压电动机维护、常见故障及维修方法
低压电动机维护、常见故障及维修方法摘要：根据从事电气维修多年经验，总结了低压电动机的维护保养、故障类别及维修方法。
关键词：低压电动机；维护；故障；诊断；排故前言：针对现在好多新企业，企业内部不设电气维护人员岗位，电气维护靠外委，外委单位技术力量薄弱，无章可循，造成企业好多大电机因维护问题造成电机大修，增加维护费用，特写此论文，为企业提供参考。
1、低压电动机维护鉴于在大型国企从事电气维修多年，首先检维修管理制度及计划安排必须合理。
就低压电机而言，由小修、中修、大修及一年一度的大检修组成，形成一种良性循环。
举一简单的例子，说明一台低压连续运转电机的维护过程及维护过程中会遇到的问题：一台低压连续运转电机的电气控制线路，分一次主回路及二次控制回路，主电路一般由空气开关、接触器、热继电器（或多功能保护器）组成；简单的二次控制回路由停止、启动按钮、接触器线圈、热继电器常闭触头等组成；日常小修根据负荷或运行情况，（行车基本每周一次），具体步骤：第一吹风清灰，做一般性检查（调整风扇、风扇罩，并加固；检查空气开关、接触器触头是否闭合完好，触头表面是否有烧灼的金属瘤等，检查的原则就是让触头能闭合完好，热继电器复位是否完好、启、停按钮动作是否灵活等）。
第二把每个接线螺钉重新紧固；第三针对直流电机或同步机，要更换局部电刷和弹簧，并进行调整，清理集电环，检查和处理局部绝缘的损伤，并进行修补工作。
中修项目包括小修的全部项目，要将电机解体抽芯检查，更换局部线圈或修补加强绕组绝缘；检查转子做动平衡；检查轴承，如果发现轴承声音异常，要更换轴承，型号不变，轴承要清洗、上油（一般选用二硫化钼耐高温油），然后组装，若轴和轴承不为紧配合，将转轴打点形成紧配；检测绕组绝缘，绝缘合格后，通电试车，试车正常，入库作为备机。
大修项目：包括全部中修项目，绕组全部重新绕制；更换新轴承；铜笼转子导条全部更新，焊接和试验；转轴（有时要处理，或做动平衡）。
浅谈低压电动机的接地问题
２００４年第２期击莓娃茬斜Ｉ拔５３—————————————————————————————————————————————————————————————————一——一一浅谈低压电动机的接地问题充矿集团＊隆庄矿刘卫东刘镇摘要诚文简要舟绍了低压电动机的保护接地原理，并通过具体事例分析了低压电动机回路中单相接地保护的设定过程，特别是对于线路的单相接地保护要具体问题具体分析，不能一概而论。
如果保护设定不当。
轻者影响设备正常运行。
重者危及设备和人身安全。
关键词电动机单相接地保护设定‘７钞６卫１单相接地故障的危害性据统计，电网中盂论是架空线还是电缆，单相接地故障都占了极高的比例，许多其他故障的起因也是单相接地故障。
煤矿作为一个较特殊的行业，其负荷主要在井下，并且全部采用电缆供电，电网单相接地电容电流较大。
以兴隆庄煤矿为例，其６ｋＶ电网单相接地电容电流量高达ｌｌＳＡ，这么大的单相接地电容电流。
一旦发生单相接地故障，很容易造成相问短路电缆放炮着火．严熏时会引起瓦斯煤尘爆炸，我国‘煤矿安全规程》第４５７条明确规定：“矿井高压电网必须采取措施限制单相接地电容电流不得超过２０Ａ。
”另外，由于煤矿井下的空间狭窄。
环境恶劣，发生单相接地故障的概率很大，这不仅对矿井的生产造成镊大损失，而且舍对矿工的生命安全造成危害。
２接地故障保护根据国际ＧＢ５００５５—９３规定，低压交流电动机应装设接地故障保护，并规定接地鼓障保护应符台现行圄际＜低压配电设计规范》中规定。
当电动机短路保护器件满足接地故障保护要求时．应采用短路保护兼作接地保护。
在《低压配电设计规范》中规定：“当配电线路采用熔断器作短路保护时．对于中性点直接接地网络。
如果被保护线路末端发生单相接地短路时，其短路电流值不小于熔体额定电流的４倍。
当用自动开关作短路保护时，其短路电流不应小于自动开关瞬时或短延时过电流脱扣器整定电流的１．５倍。
”如果将电气设备的金属外壳用导线与大地相连，使其对地电位降低，便有可能减小人身的接触电压。
变配电所电气设计常见疑难问题解析
变配电所电气设计常见疑难问题解析
12. 配电箱总开关何时必须采用带保护的开关（如断路器） ？何时必须采用带隔离作用的开关电器？
解析： ①《民用建筑电气设计规范》JGJ16-2008第7.1.4条规定：“由市引入的 低压电源线路，应在电源箱的受电端设置具体隔离作用的电器；由本单位配 变电所引入的专用回路，在受电端可装设不带 保护的开关电器；对于树干式 供电系统的配电回路，各受电端均应装设带保护的开关电器” ② 《住宅建筑规范》GB50386-2005第8.5.4条规定，“每套住宅应设 置电源总断路器，总断路器应采用可同时断开相线和中性线的开关电器”（ 强条）。本市认定该“总断路器”应指户箱内的总开关。 除上述① 、②之外，本市另约定：由本单位变电所供电但距离变电所 较远的电源箱，或者电源箱受电端如无隔离及保护电器将造成操作，维修很 不方便或很不安全时，建议该电源箱受电端（即“总开关”）也宜设置具有 隔离作用和保护作用的电器。
变配电所电气设计常见 疑难问题解析
2020/11/14
变配电所电气设计常见疑难问题解析
1 .“10 kv以下变电所设计规范” GB50053-94 第3.3.3条， 变电所中单台变压器（低压为0.4kv）的容量不宜大于 1250kvA。现在是否有新的规定？
解析：修订“征求意见稿”已改为1600kvA。但应注意：当用电设备容 量较大，负荷集中且运行合理时，可选用较大容量的变压器，但低于保 护设备的开料容量应满足系统短路容量所要求。
电气工程中的电机控制规范要求

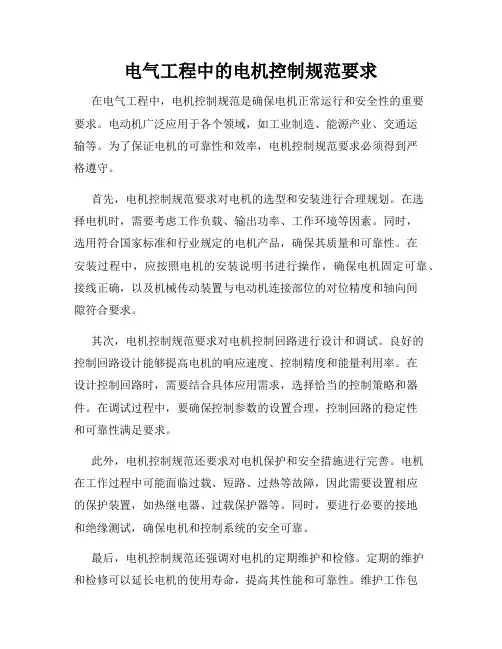

电气工程中的电机控制规范要求在电气工程中，电机控制规范是确保电机正常运行和安全性的重要要求。
电动机广泛应用于各个领域，如工业制造、能源产业、交通运输等。
为了保证电机的可靠性和效率，电机控制规范要求必须得到严格遵守。
首先，电机控制规范要求对电机的选型和安装进行合理规划。
在选择电机时，需要考虑工作负载、输出功率、工作环境等因素。
同时，选用符合国家标准和行业规定的电机产品，确保其质量和可靠性。
在安装过程中，应按照电机的安装说明书进行操作，确保电机固定可靠、接线正确，以及机械传动装置与电动机连接部位的对位精度和轴向间隙符合要求。
其次，电机控制规范要求对电机控制回路进行设计和调试。
良好的控制回路设计能够提高电机的响应速度、控制精度和能量利用率。
在设计控制回路时，需要结合具体应用需求，选择恰当的控制策略和器件。
在调试过程中，要确保控制参数的设置合理，控制回路的稳定性和可靠性满足要求。
此外，电机控制规范还要求对电机保护和安全措施进行完善。
电机在工作过程中可能面临过载、短路、过热等故障，因此需要设置相应的保护装置，如热继电器、过载保护器等。
同时，要进行必要的接地和绝缘测试，确保电机和控制系统的安全可靠。
最后，电机控制规范还强调对电机的定期维护和检修。
定期的维护和检修可以延长电机的使用寿命，提高其性能和可靠性。
维护工作包括清洁电机，检查电机的绝缘状况和紧固件的状况，及时更换损坏的零部件等。
检修工作则包括更换电机的磨损部件，进行电机的动平衡校正等。
总之，电机控制规范要求是电气工程中至关重要的一环。
合理的电机选型和安装、控制回路的设计和调试、电机保护和安全措施的完善，以及定期的维护和检修，都是确保电机正常运行和安全性的重要保证。
只有严格遵守电机控制规范要求，才能有效提高电机的可靠性和效率，减少故障发生的可能性，确保电气系统的正常运行。
分析低压电动机电路设计中需注意的问题
分析低压电动机电路设计中需注意的问题摘要：电动机的电路设计对整个电动机来说起着至关重要的作用，尤其需要重视的是低压电动机。
本文主要在分析低压电动机设计的基础上，通过实际调查发现存在的问题，其中包括包括电气隔离、接地保护、协调配合与特殊保护等，针对性的提出几点建设性意见。
只有全面的分析问题，才能保证其功能发挥最大的优势。
关键词：低压电动机；隔离；协调Abstract: the motor of the whole circuit design for motor plays an important role, especially important to low voltage motor is. This paper mainly on the analysis on the basis of low voltage motor design, through the investigation found that there are problems, including include electrical isolation, grounding protection, coordination and special protection, pointed proposed several constructive opinions. Only a comprehensive analysis of the problem to ensure its function of the biggest advantage.Keywords: low voltage motor; Isolation; coordination电动机具有结构简单、价格低廉、使用便捷等特点，在国民经济各方面被广泛的使用，人们的日常生活已经离不开，所以加强电动机的使用价值非常值得深入的研究。
在设计的专业技术上来说，由于供电状态和机械负荷的多变性，使其经常出项故障，不但本身的质量得不到保障，同时，给生产和生活带来很大的不便。
低压电动机的保护配置与定值整定
结 束语 低 压 电机设 置电动机保 护控制器 时要 与一次元 件 的配 合紧密
时 ，收集各种 工况的电流及 电机 的起动时间等参 数 ，需根据 电动 机 联系起来 ，保证 电动机保护控制器的定值设定不造成设备误动 、拒
的起动录波参数信息确定具体 的设 定值 。如选用熔断器 ，熔 断器要 动和越级跳 闸。需根据电动机的起 动及 运行特性曲线 ，结合工艺 的
躲过正 常负荷 电流及 电动机 的起动 电流 ；与接触器 动作时 间的配 各 种工况综合考虑 ，合理设定 电动机保 护控制器 的定 值 ，使 其为动 合 ，由于接触器 只能断 、合电动机 的起 动电流 ，不 能切除短 路电流 ， 力系统 中电动机的安全稳定运行保驾护航 。
所 以当电动机或 电缆发 生短路故 障时 ，应保证熔 断器 的熔件 先熔
性保护 动作 时变为常闭 。控 制器可据实 际需 求增选模 拟量输 出功 ４．３如果接触器的状态未输入电机控制器 时 ，无法 判定 电机 的
能 、通信功能等功能 。
运行状态时 ，需将欠流保护退出 ，以保证能正常启 动电动机 。
３ 定 值 整 定 本课题仅分析电动机保护控制器 的定值整定 。在设定保护定值
堵转过流等 的后备保护 。 ３．３电流速断保 护
为保证 电动机起 动过程中该保 护不误动 ，电流速断保护设置高
低两个定值 ，分别对应 起动和运 行两种状 态的保护设定值 。当发 生
故障时 ，控制器判据为任一一相 电流超过定值 ，经延时后跳 闸。
３．４过 流 保 护
过流保护设起动延时时间 ，在 电动机起 动过程 中过流保护不起
器具有热过载 、过流 、速断 、堵转 、欠流 、不平衡 、接地 、漏电 、过压 、欠 机起动时三相电流大于 １．２倍额定 电流后 ，又降低 到用户设定的 电 压 、欠功率 、起动超时等功能 ，满足工艺系统要求。 由于电动机保护 流定值 以下 时，进入运行状态 。
低压交流电动机的主回路保护设计规范
低压交流电动机的主回路保护设计规范适用于额定电压不超过100OV的交流电动机。
1隔离电器的装设应符合下列规定：a.每台电动机的主回路上应装设隔离电器，当符合下列条件之一时，数台电动机可共用一套隔离电器：1）共用一套短路保护电器的一组电动机；2）由同一配电箱（屏）供电且允许无选择地断开的一组电动机。
b.电动机及其控制电器宜共用一套隔离电器。
符合隔离要求的短路保护电器可兼作隔离电器。
移动式和手握式设备可采用插头和插座作为隔离电器。
c.隔离电器宜装设在控制电器附近或其他便于操作和维修的地点。
无载开断的隔离电器应能防止无关人员误操作。
2短路保护电器应与其负荷侧的控制电器和过载保护电器协调配合。
短路保护电器宜采用接触器或起动器产品标准中规定的形式和规格。
短路保护电器的分断能力应符合现行国家标准《低压配电设计规范》的规定。
3控制电器及过载保护电器的装设，应符合下列规定：a.每台电动机应分别装设控制电器，当工艺需要或使用条件许可时，一组电动机可共用一套控制电器。
b.控制电器宜采用接触器、起动器或其他电动机专用控制开关。
起动次数少的电动机可采用低压断路器兼作控制电器。
当符合控制和保护要求时，3kW及以下的电动机可采用封闭式负荷开关（铁壳开关）。
c.控制电器应能接通和断开电动机的堵转电流，其使用类别和操作频率应符合电动机的类型和机械的工作制。
d.控制电器宜装设在电动机附近或其他便于操作和维修的地点。
过载保护电器宜靠近控制电器或为其组成部分。
4导线或电缆（以下简称导线）的选择应符合下列规定：a.电动机主回路导线的载流量不应小于电动机的额定电流。
当电动机经常接近满载工作时，导线载流量宜有适当的裕量。
当电动机为短时工作或断续工作时，应使导线在短时负载下或断续负载下的载流量不小于电动机的短时工作电流或额定负载持续率下的额定电流。
b.电动机主回路的导线应按机械强度和电压损失进行校验。
对于必须确保可靠的线路，尚应校验导线在短路条件下的热稳定。
电动机星三角启动控制电路分析及安装注意事项和常见故障电动机
电动机星三角启动把握电路分析及安装留意事项和常见故障 - 电动机鼠笼式异步电动机Y－△自动启动电路（时间继电器自动切换）该电路电动机启动过程的Y－△转换是靠时间继电器自动完成的。
电动机星三角启动把握电路分析如下：1、合上空气开关QF引入三相电源。
2、按下启动按钮SB2，沟通接触器KM1线圈回路通电吸合并通过自己的帮助常开触点自锁，其主触头闭合接通电动机三相电源，时间继电器KT线圈也通电吸合并开头计时，沟通接触器KM3线圈通过时间继电器的延时断开接点通电吸合，KM3的主触头闭合将电动机的尾端连接，电动机定子绕组成Y形连接，这是电动机在Y形接法下降压启动。
3、当时间继电器KT整定时间到时后，其延时常开触点打开，沟通接触器KM3线圈回路断电，主触点打开定子绕组尾端的接线，KM3的帮助常闭触点闭合为KM2线圈的通电做好预备。
4、时间继电器KT动作使，其延时常开触点闭合，接通KM2线圈回路，使得KM2通电吸合并通过自己的帮助常开触点自锁，KM2主触头闭合将定子绕组接成三角形，电动机在△接法下运行。
5、电动机的过载爱护由热继电器FR完成6、线路中的互锁环节有：KM2常闭触点接入KM3线圈回路。
KM3常闭触点接入KM2线圈回路。
7、空气开关下面的电流互感器和电流表，是为了测量电动机电流，便于监视电动机的运行状况。
电动机星三角启动安装留意事项：1、Y－△降压启动电路，只适用于△形接线，380V的鼠笼异步电动机。
不行用于Y形接线的电动机应为启动时已是Y形接线，电动机全压启动，当转入△形运行时，电动机绕组会应电压过高而烧毁。
2、接线时应先将电动机接线盒的连接片拆除。
3、接线时应特殊留意电动机的首尾端接线相序不行有错，假如接线有错，在通电运行会消灭启动时电动机左转，运行时电动机右转，应为电动机突然反转电流剧增烧毁电动机或造成掉闸事故。
4、假如需要调换电动机旋转方向，应在电源开关负荷侧调电源线为好，这样操作不简洁造成电动机首尾端接线错误。
浅谈供配电设计中需要注意的几个问题
浅谈工业供配电设计中需要注意的几个问题关键字：配电设计问题摘要：《工业与民用配电设计手册》关键词：配电设计供配电设计在工程设计中占有十分重要的地位，下面根据一些设计经验以及资料查询，浅谈工业供配电设计中需要注意的几个问题1、开闭所变电所的分布。
A)尽量接近负荷中心。
B)供电半径小于等于250米为宜，尽量不要超过300米。
C）超过300米一定要进行电压损失计算。
一般按5%校验，个别不常开的电动机可按7%校验。
2、工艺装置区设有配电室的一定要充分利用。
象一般照明电源检修电源普通轴流风机潜水泵等，都可二次配电。
一方面可节省电缆和设备，另一方面也使保护易于配合。
3 、对于工艺装置的主流用电设备供电（连续生产牵动全局的重要设备用电）如果距离不太远，最好从开闭所之附属变电所、或独立变电所直配。
这样供电更可靠、事故处理更及时。
软起器用的少、智能开关用的也少、保护配合也容易解决。
4、双电源切换开关应当用四极。
相线零线一块投切。
距变电所较近的双电源切换开关的上侧可不装隔离刀闸。
5、空开选择要合理。
其脱扣器电流要小于导体允许电流而大于回路计算电流；尽可能用空开过电流保护兼作单相接地保护，若满足不了灵敏度要求可加低压综合保护器。
6、大的配电回路尽可能用智能开关三段保护。
（配电回路统一用五线制）保护配合问题，通常瞬动电流上级为下级的1.66-2倍；短延时电流上级为下级的1.2-1.25倍。
（短延时级差一般为0.15秒）若为三级，则末级瞬动，中间级0.15秒，电源级0.3秒。
电源级还要装速断，其电流整定为出口短路，不影响选择性。
7、变压器低压受电总开关。
长延时整定电流为1.05-1.1倍变压器二次额定电流，延时48秒；短延时整定电流为2倍变压器额定电流，延时0.4秒；瞬断可不装。
（考虑和由母线引出的馈线开关配合问题。
）（当然这已考虑了与高压保护的配合。
）8、母联开关。
定值可取进线开关定值的约2/3，低压短延时可为0.3~0.4秒。
低压电机使用注意事项
低压电机使用注意事项额定电压380V 额定功率2.8Kw 功率因数0.85 采用内置CT(5A)保护内容有：长启动保护，速断保护，过流保护。
步骤/方法1:零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零，即∑I=0，它是用零序C.T作为取样元件。
在线路与电气设备正常的情况下，各相电流的矢量和等于零(对零序电流保护假定不考虑不平衡电流)，因此，零序C.T的二次侧绕组无信号输出(零序电流保护时躲过不平衡电流)，执行元件不动作。
当发生接地故障时的各相电流的矢量和不为零，故障电流使零序C.T的环形铁芯中产生磁通，零序C.T的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。
零序电流保护一般适合使用于TN接地系统。
因为当发生一相接地时，对TN-S系统Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE和接触阻抗Zf，即Zs=Z1+ZPE+Zf;对于TN-C系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN和接触电阻Zf，即ZS=Z1+ZPEN+Zf;对于TN-C-S系统，Id回路阻抗包括相线阻抗Z1，PEN 线阻抗ZPEN，PE线阻抗ZPE和接触电阻Zf，即ZS=Z1+ZPEN+ZPE+Zf，产生的单相接地故障电流Id=220/ZS，明显大于无故障时的三相不平衡电流，只要整定合适，就可检测出发生接地故障时的零序电流，以切断故障回路。
而对IT系统，一般均是使用对供电可靠性要求较高、对单相接地不必要立即切断供电回路、但需发出绝缘破坏监察信号、以维持继续供电一段时间。
工矿企业内的不配出中性线的三相三线配电线路。
当单相接地时，该故障线路上流过的零序电流是全系统非故障系统电容电流之和，因而容易检测出接地故障电流，故可用零序电流保护装置来监察相对地第一次接地故障。
TT接地系统常应用于工农业、民用建筑的照明、动力混合供电的三相四线配电系统中，常发现三相不平衡电流较大，当发生一相接地时，Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE，负载侧接地电阻RA和电源侧接地电阻RB，接触阻抗Zf，即ZS=Z1+ZPE+RA+RB+Zf，接地故障电流Id=220/ZS，由于RA+RB>>Z1+ZPE+Zf，且RA+RB数值一般均较大，很明显TT系统的故障环路阻抗大，产生的单接故障电流Id，远远小于不平衡电流，很难检测出故障电流，故不适用于TT接地系统。
电动机的几种常用控制回路简述
电动机的几种常用控制回路简述摘要：电动机是应用较多的电气设备．其控制回路直接影响到设备的正常运行。
按照电机的实际控制要求，选择合适的控制回路很有必要。
本文总结了电动机的几种常用的控制回路，并提出了控制回路设计时应注意到的几个问题。
关键词电动机控制回路接触器继电器软起动器一、控制回路1.1 控制回路的作用控制回路又称操作回路、控制电路。
控制回路的作用是实现对设备的有效控制，包括设备的起动停止、电气线路的投运和断开以及其他要求的运行状态的改变等，也控制机电元件（例如电磁铁）的通电和断电。
控制回路主要是通过控制断路器或接触器、继电器的接通和断开来实现对设备的控制。
1.2 控制回路中的元件（1）发出指令的主令电器。
包括各种按钮和转换开关、行程开关、限位开关等。
（2）扩展功能并构成逻辑动作关系的控制继电器。
例如中间继电器、时间继电器等。
（3）执行元件。
及断路器的跳闸线圈、合闸线圈和合闸接触器，交流接触器的线圈，液压和空气动力系统中的控制设备（电气控制阀）上的电磁铁等。
（4）信号元件。
例如表示断路器所处状态的信号灯。
（5）断路器、接触器的辅助触点等。
1.3 控制回路的分类控制回路大体可分为两大类：（1）与主电路分离的独立控制电路。
此类控制电路与主电路之间没有电的连接。
高压设备和重要设备的操作回路都采用与主电路分离独立的控制电路。
（2）控制电路与主电路之间有电气连接的电路。
采用中小型电动机作动力的机电设备（电压为380/220V以下），许多都采用与主电路连接的控制电路。
1.4 控制回路电压选择应注意的问题控制回路电压常采用．24V 、～220V 和～380V ，以～220 V 居多。
当控制线路较长时，就必须考虑平衡线路电容电流和电压损失的影响。
合理选择控制电压。
1.4.1 导线的临界长度控制回路导线的临界长度为：L e =e U P 20.3500h ⨯ 式中：L e ——导线的临界长度，m ；P h ——接触器线圈的吸合功率，W ；U e ——控制电压，V 。
45～300kW低压电动机电流互感器回路的接法
45～300kW低压电动机电流互感器回路的接法
汪绍纯
【期刊名称】《电世界》
【年(卷),期】2003(44)8
【摘要】当前,对于45～300kW的低压电动机电流互感器回路,有些杂志推荐图1、图2的接法。
【总页数】1页(P46)
【作者】汪绍纯
【作者单位】首钢矿业公司,河北迁安市
【正文语种】中文
【中图分类】TM4
【相关文献】
1.低压大容量电动机控制回路中低压断路器的选用 [J], 高静
2.低压交流电动机主回路与控制回路设计应注意的几个问题 [J], 翁双安
3.配电变压器低压侧零序电流互感器的正确接法 [J], 徐文良
4.低压电动机回路电流互感器的二次负荷计算及实例 [J], 何瑞光
5.采用量——三角起动器的低压异步电动机，如选择单台就地无功补偿时，并联电容器有两种接法（如图1）所示），两种接法的优缺点各有哪些？ [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
低压电动机电路设计应注意的问题
电缆绝 缘 电阻 同时降 低所 引起 的 。由于在 供 电系统 中
多个 用 电设 备 及多 条 电缆 相 当于 并 联 连接 ， 样 使整 这
个 系统对 地绝 缘 电阻 大大 降低 。分 散性漏 电的危害 与
维普资讯
２ 电 气 隔 离
为 保证 电动 机运 行 检 修人 员 的 安全 ， 电动 机 主 回
路 中应装 设 隔离 电器 。以往 人 们对 高 压 回路 的安 全 隔
集 中性 漏 电一 样 ， 会引起 单 向接地 电流增 大 ， 接地 点产 生接 地 弧 光 ， 引起 煤 尘 、 瓦斯 爆 炸 ； 增大 人 身 单 向触 电 电流 ， 引起人 身触 电伤 亡事故 。 ３ １ 解 决分 散性 漏电 的办 法 ． １ 不 用 的 电气 设 备 和 电缆 要 带 电备 用 ， 期 不用 ） 长 的 电气 设备 和 电缆 要升 井干燥 ； ２ 分 散性 漏 电要通过 排 除法找 到绝 缘 电阻最 低 的 ） 电气 设备 和 电缆 ， 掉绝 缘 电阻低 的 电气设 备和 电缆 ； 换
ｔ ａ ａ ｅ ｈ ｔ ｒ ｏｆｅ ｉ ｏ ｅ ｔ ｎ ｇｎ ｒ ｄ，ｉ ｃ ｕ ｎ ｅｅ ｔｉ ａ ｉｏｌ ｔｏ ｎ ｌ ｄｉ ｇ ｌｃ ｒｃ ｌ ｓ ａ ｉ ｎ，ｇｒ ｕｎ ｐｒ ｔ ｃ ｉ ｎ，ｃ ｏｒ ｉ ｔ ｄ ｍａ ｃ ａ ｓ ｃ ａ ｏ ｄ ｏ ｅ ｔｏ ｏ ｄ ｎａ ｅ ｔ ｈ ｎｄ ｐｅ ｉ ｌ
关 键词 ： 低压 电动机 ； 隔离 ； 地 ； 接 协调 ； 特殊保 护 中图分类号 ： ＴＭ３ ２ 文献标 识码 ： Ｂ
Ｔｈ ｏ ｌ ｍ ｓ Ｓｈ ｌ ｉ ｔｅ ｔｏ ｅ Ｐｒ ｂ ｅ ｏｕ ｄ Ｂｅ Ｐａｄ Ａ ｔ ｎ ｉ ｎ
低压电机速断保护设定
低压电机速断保护是一种非常重要的电气保护措施，它可以有效保护电机免受电气过载、瞬时电源故障等因素的损害。
为了给出一个详细的设定方法，需要考虑以下几个因素：
1.电机额定电压：首先要了解电机的额定电压，这是根据电机的设计和制造标准确定的。
在设定低压保护值时，必须确保其低于电机额定电压，以防止过高电压对电机造成损害。
2.电气负荷特性：要考虑电气负荷的特性，包括电阻、电感、容性等。
这些特性将影响电流的大小和波动情况，因此在设定低压保护值时，需要充分考虑电气负荷的变化范围。
3.运行环境：运行环境是影响电机的重要因素之一，包括环境温度、湿度等。
在设定低压保护值时，要根据实际环境条件进行合理调整，以确保电机在各种环境条件下都能正常运行。
在设定低压电机速断保护的时候，通常有两种常见的方法：
1.基于电机额定电流的设定：根据电机的额定电流，可以确定一个适当的低压保护值。
通常情况下，低压保护值可根据电机额定电流的80%~90%进行设定。
这样可以在保护电机免受过载的同时，确保电机正常运行。
2.基于实际负荷情况的设定：根据电气负荷的特性和实际运行情况，设定一个合适的低压保护值。
可以根据负荷的波动情况和变化范围，合理设定低压保护值，以确保电机在各种负荷条件下都能稳定运行。
需要强调的是，设定低压电机速断保护时，要遵循相关的国家标准和规范，确保保护参数的合理性和可靠性。
同时，在实际应用中，还需要进行实时监测和定期检查，以确保低压保护系统的有效性和可靠性。
设备常用低压电气回路设计
（3）以三相四綫式200V~400V電源供電的電氣設 備應，或單相設備與三相設備共用的電路，應選 用三極四綫式、四極四綫式保護器。
E、怎樣估算電路的泄漏電流值？
對一般照明電路和居民用電的單相回路
I△n≧Im/2000
6)断路器的极限分断能力应大于线路的最大短路电流的有 效值。
7)配电线路中的上、下级断路器的保护特性应协调配合， 下级的保护特性应位于上级保护特性的下方且不相交。
8)断路器的长延时脱扣电流应小于导线允许的持续电流。 一般家用的漏电断路器重点是进行人身保护，应选用漏电
动作电流为30mA及以下的断路器较为安全；如果重点是保 安防火，则可考虑选用漏电动作电流为50~100mA的断路器。
對於防止人身觸電宜採用高靈敏度、快速型的漏電保護器， 其動作電流和動作時間的乘積不應超過30mA‧s。
B3、剩餘電流保護器的主要技術參數：
剩餘電流保護器的額定值除上述兩項主要參數外， 尚有額定電壓UN、額定電流IN、額定頻率、額定 短路接通分斷能力、額定漏電接通分斷能力等參 數。
C、電流動作型剩餘電流斷路器的工作原理
動作電流：保護器的動作電流三類
30mA及以下--高靈敏度保護器(主要防止人身觸電事故) 30mA以上至100mA--中靈敏度(主要防止觸電事故和漏電 火災) 100mA以上--低靈敏度(防止漏電火災和監視一相接地事 故) 注意：爲了避免誤動作，剩餘電流保護器的額定漏電不動 作電流不得低於額定動作電流的1/2。
H、實例應用
C32 系列小型断路器
C32 系列是施耐德电气公司面向工业控制领域及原始设备制造商 (OEM) 推出的小型断路器。
低压交流电动机的控制保护设计规范
低压交流电动机的控制保护设计规范
适用于额定电压不超过IOoOV的交流电动机。
1电动机的控制回路应装设隔离电器和短路保护电器，但由电动机主回路供电且符合下列条件之一时，可不另装设：
a.主回路短路保护器件的额定电流不超过20A时；
b.控制回路接线简单、线路很短且有可靠的机械防护时；
c.控制回路断电会造成严重后果时。
2控制回路的电源及接线方式应安全可靠，简单适用，并应符合下列规定：
a.当TN或TT系统中的控制回路发生接地故隙时，控制回路的接线方式应能防止电动机意外起动或不能停车。
必要时，可在控制回路中装设隔离变压器。
b.对可靠性要求高的复杂控制回路，可采用直流电源。
直流控制回路宜采用不接地系统，并应装设绝缘监视装置。
c.额定电压不超过交流50V或直流120V的控制回路的接线和布线，应能防止引入较高的电位。
3电动机的控制按钮或开关，宜装设在电动机附近便于操作和观察的地点。
当需在不能观察电动机或机械的地点进行控制时，应在控制点装设指示电动机工作状态的灯光信号或仪表。
电动机的测量仪表应符合现行国家标准《电力装置的测量仪表装置设计规范》的规定。
4自动控制或联锁控制的电动机，应有手动控制和解除自动控制或联锁控制的措施；远方控制的电动机，应有就地控制和解除远方控制的措施；当突然起动可能危及周围人员安全时，应在机械旁装设起动预告信号和应急断电开关或自锁式按钮。
