变压器成分结构
变压器铁芯分类
变压器铁芯分类
1. 硅钢片铁芯：由冷轧硅钢片制成，用于低频变压器和电感器，具有低磁阻、低损耗、高导磁性和稳定的磁性能。
2. 氧化锌铁芯：由氧化锌、铁粉等成分制成，用于高频变压器、电感器和滤波器等，具有高磁阻、高电阻、高导磁性和低损耗的特点。
3. 铁氧体铁芯：由铁、氧和其他金属氧化物混合成分制成，用
于高频及超高频变压器、电感器和医疗电子设备等，具有高磁导率、
低磁阻、高饱和磁感应、高电阻、高温稳定性和低磁声噪的特点。
4. 钎焊铁芯：由粉末冶金技术制成的铁芯，通过钎焊工艺与其
他金属合金连接，用于高温应用场合，具有高温稳定性和低磁性能衰
减的特点。
电机学-变压器
2、磁滞电流分量Ih ：Ih与-E1同相位，
是有功分量电流。
3、涡流电流分量Ie： Ie与-E1同相位
Ie由涡流引起的，与涡流损耗对应，
所以：又由于Ih和Ie同相位，合并称为铁耗电流分量，用IFe表示。
空载时励磁电流
❖ Iu——磁化电流，无功性质，为主要分量 ❖ Ife——铁耗电流，有功性质，产生磁滞（Ih）
e2有效值E2 E2m / 2 2f N2 m
图2-8
2、电压变比
❖ 变比——初级电压与次级空载时端点电压之比。 ❖ 电压变比k 决定于初级、次级绕组匝数比。 ❖ 略去电阻压降和漏磁电势
k U1 E1 N1 U 20 E2 N2
四、励磁电流的三个分量
❖ 忽略电阻压降和漏磁电势，则U1＝E1＝4.44fN1m。 m∝U1即：当外施电压U1为定值，主磁通m也 为一定值
k＝N1/N2＝1
一)次级电流的归算值
归算前后磁势应保持不变
I
' 2
N
' 2
I2N2
I
' 2
I2
N2
N
' 2
I2
N2 N1
I2 / k
❖ 物加理 了k意倍义。：为当保用持N磁2＝势N不1替变代。了次N级2电，流其归匝算数值增 减小到原来的1／k倍。
二)次级电势的归算值
归算前后次级边电磁功率应不变 ❖ E2I2＝E2I2
❖ 励磁电流的值决定于主磁通 m，即决
定于E1。
u1≈E1=4.44fN1Φm
电磁现象
返回
2、基本方程式
返回
3、归算
❖ 绕组归算——用一假想的绕组替代其中一个 绕组使成为k＝1的变压器。
电机学辜承林(第三版)第3变压器
主磁通与感与应电动势 e1、e2关系
时间相位上：滞后于 Øm 的电角度是 90° 有效值大小: 相量表达式：
磁通Øm与电势E1、E2 的相量关系(图2-tem2)
2.漏磁通与漏电动势、漏电抗
• 漏电动势：e1s (t) = -N1 dØ1s/dt • 有效值： • 漏磁通与漏电抗
由于漏磁通所通过的途径是非磁性物质，其磁导率 是常数，所以漏磁通的大小与产生此漏磁通的绕组中 的电流成正比关系为：用漏感系数L1s表示二者关系： N1Ø1s∝ Im 即： L1s= N1Ø1s/√ 2 Im
从一个电路向另一个传递能量或传输信号的一种 电气装置。
常用来将一种交流电压的电能转换为同频率的 另一种交流电压的电能。
（一）变压器用途
• 电力系统中实现电能的远距离高效输送、合理配电、安全 用电。如：电力变压器、配电变压器。
• 供给特殊电源用的专用变压器。如：炼钢炉供电 的电炉 变压器、大型电解电镀、直流电力机车供电的整流变压器，
三相芯式变压器示意图
绕组
上铁轭
铁芯柱
下铁轭
铁心结构示意图
铁心结构示意图
铁心结构示意图
（二）绕组
• 1、作用：构成变压器的电路系统。 • 2、构成：绝缘铜线或铝线在绕线模上绕制而成。
3、结构形式：同心式、交叠式。
同心式
结构 同心式绕组的高、低压绕组同心地套装
在心柱上
特点 同心式绕组结构简单、制造方便，国产电力
变压器基本工作原理
2、变压器的事故过负荷
变压器的事故过负荷，也称短时急救 过负荷。当电力系统发生事故时，保 证不间断供电是首要任务，变压器绝 缘老化加速是次要的。所以，事故过 负荷和正常过负荷不同，它是以牺牲 变压器寿命为代价的。事故过负荷时， 绝缘老化率容许比正常过负荷时高得 多，即容许较大的过负荷，但我国规 定绕组最热点的温度仍不得超过140℃。
5、空载损耗
：是以额定频率的正弦交流额定电压 施加于变压器的一个线圈上（在额定 分接头位置），而其余线圈均为开路 时，变压器所吸取的功率，用以供给 变压器铁芯损耗（涡流和磁滞损耗）
6．短路损耗
：是以额定频率的额定电流通过变压 器的一个线圈，而另一个线圈接线短 路时，变压器所吸收的功率，它是变 压器线圈电阻产生的损耗，即铜损 （线圈在额定分接点位置，温度 70℃）。
变压器
1－高压套管；2－高压中性套管；3－低压套管；4－分接头切换操作器；5－名牌；6－ 油枕；7－ 冷却器风扇；8－油泵；9－油温指示器；10－绕组温度指示器；11－油位计； 12－压力释放装置；13－油流指示器；14－气体（瓦斯）继电器；15－人孔；16－干燥 和过滤阀；17－真空阀
一、变压器的基本工作原理
1．额定容量SN
额定容量是设计规定的在额定条件使 用时能保证长期运行的输出能力，单 位为KVA或MVA。对于三相变压器而 言，额定容量是指三相总的容量。
2．额定电压UN
额定电压是由制造厂规定的变压器在空载时 额定分接头上的电压，在此电压下能保证长 期安全可靠运行，单位为V或KV。当变压器 空载时，一次侧在额定分接头处加上额定电 压U1N，二次侧的端电压即为二次侧额定电 压U2N。对于三相变压器，如不作特殊说明， 铭牌上所标明的有关参数例如额定电流是线 电流，额定电压是指线电压；而单相变压器 是指相电压（如525／√3KV）。

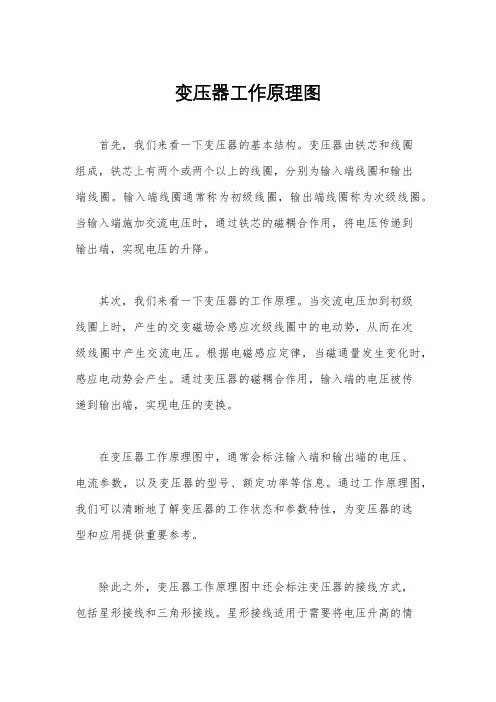

变压器工作原理图
变压器工作原理图
首先，我们来看一下变压器的基本结构。
变压器由铁芯和线圈
组成，铁芯上有两个或两个以上的线圈，分别为输入端线圈和输出
端线圈。
输入端线圈通常称为初级线圈，输出端线圈称为次级线圈。
当输入端施加交流电压时，通过铁芯的磁耦合作用，将电压传递到
输出端，实现电压的升降。
其次，我们来看一下变压器的工作原理。
当交流电压加到初级
线圈上时，产生的交变磁场会感应次级线圈中的电动势，从而在次
级线圈中产生交流电压。
根据电磁感应定律，当磁通量发生变化时，感应电动势会产生。
通过变压器的磁耦合作用，输入端的电压被传
递到输出端，实现电压的变换。
在变压器工作原理图中，通常会标注输入端和输出端的电压、
电流参数，以及变压器的型号、额定功率等信息。
通过工作原理图，我们可以清晰地了解变压器的工作状态和参数特性，为变压器的选
型和应用提供重要参考。
除此之外，变压器工作原理图中还会标注变压器的接线方式，
包括星形接线和三角形接线。
星形接线适用于需要将电压升高的情
况，而三角形接线适用于需要将电压降低的情况。
通过工作原理图，我们可以清晰地了解变压器的接线方式，为实际应用提供指导。
总的来说，变压器工作原理图是理解变压器工作原理和应用的
重要工具，通过工作原理图，我们可以清晰地了解变压器的结构、
工作原理、参数特性和接线方式，为变压器的选型和应用提供重要
参考。
希望本文对您有所帮助，谢谢阅读！。

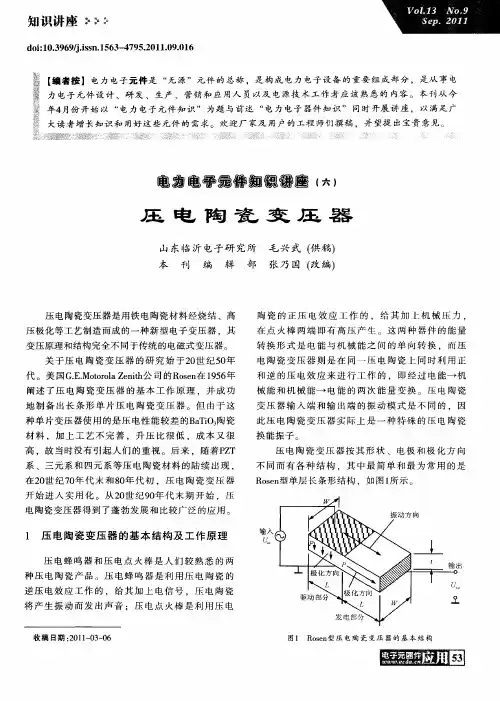

压电陶瓷变压器
Ｒ ｓｎ ｏｅ 型单层 长 条形结 构 ．如 图１ 示 。 所
开始 进 入 实 用 化 。从 ２ 世 纪９ 年 代 末 期 开 始 ，压 ０ ０
地 制 备 出长 条 形单 片压 电 陶瓷 变 压 器 。但 由于 这 种 单片 变压器使 用 的是 压 电性 能较 差 的Ｂ ＴＯ 陶瓷 ａｉ
材 料 ，加 上 工艺 不 完 善 ，升 压 比很 低 ，成 本 又很 高 ，故 当时 没有 引起 人们 的 重视 。后 来 ，随着Ｐ Ｔ Ｚ
系 、三 元 系和 四元 系等 压 电 陶瓷 材料 的 陆续 出现 ，
压
电 陶 瓷 变 压
器
山 东 临 沂 电子 研 究 所 毛 兴 武 （ 稿） 供
本 刊 编 辑 部 张 乃 国 （ 编） 改
压 电陶瓷变压 器是用 铁 电陶瓷材 料经 烧结 、高
陶 瓷 的 正 压 电效 应 工 作 的 ，给 其 加 上 机 械 压 力 ， 在 点 火 棒 两 端 即有 高 压 产 生 。这 两种 器 件 的能 量 转 换 形 式 是 电能 与 机 械 能 之 间 的单 向转 换 ，而 压 电陶 瓷 变 压 器 则 是在 同 一压 电 陶瓷 上 同 时利 用 正
变 压 器 的输 入 端 时 ，只要 交 变 电 压 频率 与压 电 陶
瓷 的 谐 振 频率 一 致 ，就 会 通 过 逆 压 电效 应 使 变 压
压 电 陶瓷 材 料 是 一 种 脆 性材 料 。为 保 障 压 电
陶 瓷 变压 器 的机 械 强 度 ，陶 瓷 片不 能做 得太 长或
太 薄 ，因此 限 制 了升 压 比的 提高 。为 了提高 升 压 比 ，人 们 将 多层 片 式 电容 器 （ Ｃ ）的成 熟 工艺 ＭＬ Ｃ 移植 到压 电 陶瓷 变 压 器 的制 备 中 ．于 是 在２ 世 纪 ０ ９ 年代 末 ，多 层 独 石 型 和 片 式压 电 陶瓷 变 压 器陆 ０
变压器 原理
变压器原理变压器原理。
变压器是一种用来改变交流电压的电器，它是由两个或多个线圈（即绕组）构成的，通过电磁感应原理来实现电压的变换。
变压器主要由铁芯和绕组组成，其中铁芯起到了传导磁场的作用，而绕组则是用来传递电流的。
在变压器中，有两个基本的绕组，一个是输入绕组，另一个是输出绕组。
输入绕组通常被称为初级绕组，而输出绕组则被称为次级绕组。
当交流电流通过初级绕组时，产生的磁场会在铁芯中产生磁通量，这个磁通量会穿过次级绕组，从而在次级绕组中产生感应电动势，从而使得次级绕组中的电压发生变化。
变压器的原理可以用简单的公式来表示，U1/U2 = N1/N2，其中U1和U2分别代表输入端和输出端的电压，N1和N2分别代表初级绕组和次级绕组的匝数。
这个公式表明了变压器的电压变换比与绕组匝数的比例成正比。
变压器的工作原理基于电磁感应定律，即当磁通量发生变化时，就会在导体中产生感应电动势。
在变压器中，通过改变绕组的匝数比例，可以实现输入端电压到输出端电压的变换。
这种原理使得变压器成为了电力系统中不可或缺的设备，用来实现输电、配电以及各种电器设备对电压的要求。
除了改变电压，变压器还可以实现电流的变换。
根据电流的传递方向，变压器可以分为升压变压器和降压变压器。
升压变压器是指输出端电压大于输入端电压的变压器，它主要用于输电系统中，将电压升高以减小输电损耗。
而降压变压器则是指输出端电压小于输入端电压的变压器，它主要用于配电系统中，将电压降低以满足电器设备的工作要求。
在实际应用中，变压器的原理不仅仅局限于电力系统，它还被广泛应用于各种电子设备中，用来实现电压的变换和电流的传递。
例如，手机充电器中的变压器就是用来将家用交流电转换为手机充电所需的直流电，从而满足手机充电的要求。
总之，变压器是一种基础的电器设备，它通过电磁感应原理实现了电压和电流的变换，广泛应用于电力系统和各种电子设备中，是现代电气工程中不可或缺的重要组成部分。
通过了解变压器的原理，我们可以更好地理解电力系统中的电压变换和输电配电的过程，从而更好地应用和维护电器设备。
变压器内部结构及拆解
变压器内部结构及拆解变压器的内部结构变压器由以下主要部件组成：铁芯：变压器铁芯由叠片状的矽钢片制成，形状通常为矩形或圆形。
它负责提供磁路，使磁通量在初级线圈和次级线圈之间传输。
绕组：变压器有两种绕组：初级绕组和次级绕组。
初级绕组连接到交流电源，次级绕组则连接到负载。
绝缘材料：为了防止绕组和铁芯之间发生短路，变压器采用各种绝缘材料，如漆包线、云母纸和绝缘油。
油箱：油箱的作用是容纳变压器内部部件，并提供绝缘和冷却。
它通常由金属制成，内装绝缘油。
变压器拆解步骤准备工作：切断变压器的电源。
确认变压器已冷却至室温。
穿戴适当的个人防护装备（PPE），如手套、护目镜和绝缘鞋。
拆解步骤：1. 拆除油箱：- 小心拆除油箱盖。
- 使用虹吸泵或抽油机将绝缘油排出油箱。
- 移除油箱上的螺栓或螺母，将其与铁芯组件分离。
2. 解除绕组端子连接：- 找出连接到初级和次级绕组端子的电线或端子板。
- 使用绝缘工具小心地松开连接。
3. 拆除铁芯组件：- 移除固定铁芯组件的螺栓或螺母。
- 小心提起铁芯组件，将其与绕组分离。
4. 拆卸初级和次级绕组：- 移除固定绕组的夹具或扎带。
- 小心解开绕组，避免损坏绝缘材料。
5. 检查和清洁部件：- 检查绕组和铁芯是否有损坏或烧焦迹象。
- 用干净的溶剂或空气吹扫器清除灰尘和碎屑。
重新组装变压器：根据拆解的逆序重新组装变压器。
确保所有连接紧固，绝缘材料完好无损。
重新填充绝缘油并密封油箱。
注意：变压器拆解涉及高电压和电流。
因此，只有经过适当培训且经验丰富的人员才能进行拆解操作。
在开始任何拆解工作之前，请务必遵守相关安全规定。
开关电源变压器的制造工艺
开关电源变压器的制造工艺（以下简称变压器）变压器所用的主要材料为铁氧体磁心、固定夹、漆包线、胶带（聚脂胶带、无纺布胶带）绝缘漆、定位胶、铜箔等。
1.工艺流程图2选骨架:变压器列为必须进行安全认证的电子元件,因此在选用骨架时除了达到电性能、外观要求外还需防着火防触电，一般骨架材料为阻燃增强尼龙、阻燃增强PBT、阻燃酚醛树脂等。
常用的骨架的材料PA66 70G33L热变形温度260℃，UL号E41938，UL认证温度是120-130℃。
阻燃酚醛树脂（PHENOLIC）如CP-J-8700热变形温度250℃，UL认证温度是150℃。
变压器的骨架大部分都带有针脚，因此骨架还需耐高温，尼龙骨架的设计都有出气孔，有良好的散热性能，而酚醛树脂骨架浸锡耐热性为400-500℃，也是良好的骨架材料。
如果是高压输出变压器则要采取开槽结构。
典型的是电视机的行输出变压器，目前有的贴面高压变压器也采取新的开槽结构，其结构的特点是既保证了爬电距离又减小了分布电容。
3.选择漆包线:变压器工作在高频状态，由于集肤效应和邻近效应的影响，其高频电阻r1比其直流电阻r0大的多，因此由于高频的集肤效应，必须选择较细的导线，允许的计算导线最大直径按D y=f 2.132如果根据有效电流计算的导线直径大于此值,就必须采用多股绞线，当然多股线在绞合要有节距要求，如果是自己采用多筒线在绕制中并线,就必须保证其良好的平整度，不容许乱绕，否则会产生Q 值偏大，甚至严重发热烧坏线圈。
当然如果电流有效值很大的也采用厚度小于允许的导线直径的铜箔，铜箔的面积大于允许的导线面积就可以了，但是铜箔是用胶带作为绝缘，所以铜箔的两边要保证光滑无毛刺，不允许损伤胶带，否则会引起绕组的短路。
以下是山东新泰部分常用漆包线的耐压标准155℃直焊漆包线的最小击穿电压(V)美标线径S --单漆膜H --双漆膜T --加厚漆膜AWG25 0.455 2625 4725 6325AWG26 0.404 2550 4600 6150AWG27 0.361 2500 4500 6000AWG28 0.312 2425 4375 5850AWG29 0.287 2375 4250 5700AWG30 0.254 2300 4150 5550AWG31 0.227 2075 3825 4600AWG32 0.202 1850 3525 4275AWG33 0.179 1675 3250 3950AWG34 0.16 1500 2975 3675AWG35 0.143 1325 2750 3425AWG36 0.127 1200 2525 3175AWG37 0.113 1075 2325 2950AWG38 0.101 950 2150 2725AWG39 0.089 850 1975 2525AWG40 0.079 775 1800 2350AWG41 0.071 700 1675 2175AWG42 0.063 625 1525 2025AWG43 0.056 550 1400 1875AWG44 0.05 500 1300 1750线径：＜0.1mm用圆铜法,0.1-2.5mm用扭绞法。
变压器 原理
变压器原理
变压器是一种电力传输和变换装置，可用来改变交流电压的大小。
它主要由两个线圈——主线圈和副线圈组成。
主线圈通常被称为高压线圈，而副线圈被称为低压线圈。
当交流电通过主线圈时，会在主线圈中产生变化的磁场。
这个磁场会切割副线圈，从而在副线圈中也产生电动势。
根据法拉第电磁感应定律，副线圈中的电动势与主线圈中的电动势成正比。
变压器的工作原理基于互感现象。
互感是指当两个线圈靠近时，它们之间会相互影响，从而导致一种电磁耦合。
在变压器中，通过改变主线圈和副线圈的匝数比，可以实现输入电压和输出电压之间的变换。
根据互感现象的原理，当主线圈的匝数比副线圈的匝数大时，输出电压将比输入电压小。
这被称为降压变压器。
相反，当主线圈的匝数比副线圈的匝数小时，输出电压将比输入电压大。
这被称为升压变压器。
为了减少能量损失和提高效率，变压器通常采用铁芯。
铁芯的存在可以集中和引导磁场，从而提高互感的效果。
除了用于改变电压，变压器还可以用于隔离电路和传送电能。
由于变压器没有机械部件，因此没有摩擦损耗，工作稳定可靠。
在实际应用中，变压器广泛用于电力系统、电子设备、通信系统等领域，为不同电器设备提供适合的电压供应。
s22型35kv油浸式变压器硅钢片参数
s22型35kv油浸式变压器硅钢片参数s22型35kv油浸式变压器是一种常见型号的变压器，它主要由铁芯和绕组两部分组成。
其中铁芯是由硅钢片制成的，硅钢片是变压器重要的材料之一。
硅钢片是一种低损耗、高饱和磁感应强度的材料，其主要成分是硅和钢。
通过调整硅钢片中的硅含量，可以得到不同的磁导率和饱和磁感应强度。
对于35kv油浸式变压器来说，一般选择硅钢片的硅含量为3%左右，这样可以达到较高的磁导率和磁感应强度。
硅钢片的厚度和宽度也是重要的参数。
对于S22型35kv油浸式变压器来说，硅钢片的厚度一般为0.35mm，宽度根据具体的变压器容量和设计要求而定，一般在500mm至1000mm之间。
硅钢片的尺寸和形状对于变压器的电磁性能有重要影响，因此需要经过精确计算和设计。
此外，硅钢片的表面质量也是需要注意的。
硅钢片在制造过程中，通常会经过酸洗、热处理等工艺，以提高材料的磁导率和磁感应强度。
同时，硅钢片的表面需要进行镀铝或镀锌处理，以提高其防腐性能和耐磨性。
对于S22型35kv油浸式变压器来说，硅钢片的表面平整度和表面光洁度都需要达到一定的标准要求。
除了上述参数外，硅钢片的磁滞损耗和铁损耗也是需要考虑的重要参数。
硅钢片的磁滞损耗是指在磁场变化时，材料的磁化强度和磁场强度之间的能量损耗。
铁损耗则是指在交流磁场中，材料的涡流损耗和磁滞损耗之和。
对于35kv油浸式变压器来说，硅钢片的磁滞损耗和铁损耗的限制值需要满足特定的技术要求，以保证变压器的工作效率和能量损耗。
总之，硅钢片是35kv油浸式变压器中重要的材料之一，其参数包括硅含量、厚度、宽度、表面质量、磁滞损耗和铁损耗等。
这些参数的选择和控制直接影响着变压器的电磁性能和工作效率。
因此，在变压器的设计和制造过程中，需要对硅钢片的参数进行精确计算和合理选择，以保证变压器的良好性能和可靠运行。
《变压器》ppt教学课件
环保化
随着环保意识的提高，对电力设 备的环保性能要求也越来越高。 变压器作为电力系统的核心设备， 其环保性能的提升也是未来的重
要发展趋势。
新材料应用
高导磁料
绝缘材料
高导磁材料可以提高变压器的磁性能， 减小变压器的体积和重量，提高其能 效。
新型绝缘材料可以提高变压器的绝缘 性能和耐热性能，从而提高变压器的 安全性和寿命。
如绕组、铁芯、变压器油等部件出现故障， 应根据具体情况进行修复或更换。
及时处理异常情况
如发现变压器存在异常现象，应及时进行处 理，防止故障扩大。
加强维护和保养
定期对变压器进行维护和保养，保持其良好 的运行状态。
提高运行管理水平
加强变压器的运行管理，合理配置保护装置， 提高变压器的安全性和稳定性。
06
03
变压器工作特性
电压变换特性
总结词
描述变压器如何通过电磁感应原理实现电压的升高或降低。
详细描述
变压器通过一次侧和二次侧的线圈之间的电磁感应原理，实现电压的升高或降低 。当变压器的一次侧线圈输入交流电时，产生变化的磁场，该磁场在二次侧线圈 中感应出相应的电压，从而实现电压的变换。
电流变换特性
总结词
《变压器》教学课件
目录
• 变压器概述 • 变压器组成结构 • 变压器工作特性 • 变压器运行与维护 • 变压器故障与处理 • 变压器发展趋势与新技术应用
01
变压器概述
变压器定义
变压器定义
变压器是一种利用电磁感应原理改变交流电压的设备，主要由初级和次级线圈 以及铁芯组成。
变压器在电力系统中的作用
铁芯的作用
铁芯在变压器中起到导磁 的作用，将一次侧和二次 侧的磁场联系起来，实现 能量的传输。
三相变压器结构组成
三相变压器是由三个相同的单相变压器组成的，其基本结构组成包括：1.铁芯：变压器的磁路部分，由铁芯柱和铁轭两部分组成，变压器
的一次和二次绕组都绕在铁芯上。
2.绕组：变压器的电路部分，由铜或铝导线绕制而成，分为一次绕
组和二次绕组。
3.绝缘：变压器的绝缘材料，用于保证变压器的电气性能和绝缘性
能。
4.油箱：变压器的外壳，用于存放变压器油，并使变压器油与空气
隔绝，减少变压器油的氧化和受潮。
5.冷却装置：变压器的冷却设备，用于散发变压器运行过程中产生
的热量，保证变压器的安全运行。
6.保护装置：变压器的保护设备，用于保护变压器的安全运行，如
温度计、气体继电器等。
旋转变压器详解
旋转变压器（重点在于输入输出的关系）伺服传感器按被测量分类：位移传感器、速度传感器、加速度传感器、电流传感器。
位移传感器、速度传感器、加速度传感器各有直线和旋转角度的两种方式。
（1）旋转变压器概述⒈⒈旋转变压器的发展旋转变压器用于运动伺服控制系统中，作为角度位置的传感和测量用。
早期的旋转变压器其输出，是随转子转角作某种函数变化的电气信号，通常是正弦、余弦、线性等。
作为角度位置传感元件，常用的有这样几种：光学编码器、磁性编码器和旋转变压器。
由于制作和精度的缘故，磁性编码器没有其他两种普及。
光学编码器的输出信号是脉冲，由于是天然的数字量，数据处理比较方便，因而得到了很好的应用。
早期的旋转变压器，由于信号处理电路比较复杂，价格比较贵的原因，应用受到了限制。
因为旋转变压器具有无可比拟的可靠性，以及具有足够高的精度，在许多场合有着不可代替的地位，特别是在军事以及航天、航空、航海等方面。
和光学编码器相比，旋转变压器有这样几点明显的优点：①无可比拟的可靠性，非常好的抗恶劣环境条件的能力；②可以运行在更高的转速下。
（在输出12 bit的信号下，允许电动机的转速可达60,000rpm。
而光学编码器，由于光电器件的频响一般在200kHz以下，在12 bit时，速度只能达到3,000rpm）；③方便的绝对值信号数据输出。
⒈⒉旋转变压器的应用这些年来，随着工业自动化水平的提高，随着节能减排的要求越来越高，效率高、节能显著的永磁交流电动机的应用，越来越广泛。
而永磁交流电动机的位置传感器，原来是以光学编码器居多，但这些年来，却迅速地被旋转变压器代替。
可以举几个明显的例子，在家电中，不论是冰箱、空调、还是洗衣机，目前都是向变频变速发展，采用的是正弦波控制的永磁交流电动机。
目前各国都在非常重视的电动汽车中，电动汽车中所用的位置、速度传感器都是旋转变压器。
例如，驱动用电动机和发电机的位置传感、电动助力方向盘电机的位置速度传感、燃气阀角度测量、真空室传送器角度位置测量等等，都是采用旋转变压器。
各类变压器的分类
一、变压器分类按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。
按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。
按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。
按电源相数分类：单相变压器、三相变压器、多相变压器。
按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。
二、电源变压器的特性参数1、工作频率变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。
2、额定功率在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。
3、额定电压指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。
4、电压比指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。
5、空载电流变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。
空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。
对于50Hz电源变压器而言，空载电流基本上等于磁化电流。
6、空载损耗指变压器次级开路时，在初级测得功率损耗。
主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。
7、效率指次级功率P2与初级功率P1比值的百分比。
通常变压器的额定功率愈大，效率就愈高。
8、绝缘电阻表示变压器各线圈之间、各线圈与铁芯之间的绝缘性能。
绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关。
低频变压器低频变压器用来传磅信号电压和信号功率，还可实现电路之间的阻抗匹配，对直流电具有隔离作用。
它分为级间耦合变压器、输入变压器和输出变压器一体成型电感，饶线电感,电感厂家,深圳电感,电子新闻，外形均于电源变压器相似。
1．极间耦合变压器级间耦合变压器用在两级音一体成型电感，饶线电感,电感厂家,深圳电感,电子新闻频放大电路之间，作为耦合元件，将前级放大电路的输出信号传送至后一级，并作适当的阻抗变换。
干式变压器资料
变压器工作原理变压器：借助于电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。
常用变压器分类常用变压器的分类可归纳如下：(1)按相数分：单相变压器：用于单相负荷。
三相变压器：用于三相系统的升、降电压。
(2)按冷却方式分：干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。
油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。
(3)按绕组形式分：双绕组变压器：用于连接电力系统中的两个电压等级。
三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。
自耦变电器：用于连接不同电压的电力系统，也可做为普通的升压或降后变压器用。
(4)按铁芯形式分：芯式变压器：用于高压的电力变压器。
壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。
(5)按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器等。
常用变压器型号分类变压器的规格型号划分标准：1)按电压等级分：1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等。
2)按绝缘散热介质分：干式变压器、油浸式变压器，其中干式变压器又分为：SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。
3）按铁芯结构材质分:硅钢叠片变压器，硅钢卷铁芯变压器硅，非晶合金铁芯变压器。
4）设计节能序列分:SJ,S7,S9,S11,S13,S15。
5）按相数分：单相变压器，三相变压器。
6）按容量来说我国现在变压器的额定容量是按照R10优先系数,即按即按即按即按10的开10次方的倍数来计算，50KVA，80KVA，100KVA，125KVA，160KVA，200KVA，250KVA，315KVA，400KVA，500KVA，630KVA，800KVA，1000KVA，1250KVA，1600KVA，2000KVA，2500KVA，3150KVA，4000KVA，5000KVA等。
变压器详细讲解
变压器详细讲解变压器是一种电气设备，主要用于将交流电能从一种电压等级转换为另一种电压等级。
变压器的工作原理基于电磁感应现象，利用两个或多个线圈之间的磁场变化来实现电压的转换。
以下是变压器详细讲解：1. 基本结构：变压器主要由磁性材料制成的铁芯和绕组组成。
铁芯用于传递磁场，绕组则用于承载电流。
绕组通常用导线绕制，并分为高压绕组和低压绕组。
2. 原理：当交流电流通过高压绕组时，会在铁芯上产生磁场。
磁场的变化进而在低压绕组中产生电动势，从而实现电压的转换。
电压转换的大小取决于绕组之间的匝数比例。
3. 分类：根据用途和结构，变压器可分为以下几类：a. 配电变压器：用于配电系统，将高压电能转换为低压电能供给用户。
b. 电力变压器：用于发电、输电和配电系统中，实现电压的升高和降低。
c. 仪用变压器：用于电气测量和控制设备，提供标准电压信号。
d. 特殊变压器：如电炉变压器、整流变压器等，用于特殊场合的电压转换。
4. 参数：变压器的主要参数包括：a. 额定容量：表示变压器能承载的最大功率。
b. 额定电压：表示变压器输入和输出的电压等级。
c. 电压比：高压绕组与低压绕组之间的匝数比例，决定了电压转换效果。
d. 效率：表示变压器将电能转换为磁能和磁能转换为电能的能力。
5. 应用：变压器广泛应用于电力系统、工业生产、家电产品等领域。
例如，在家用电器中，变压器用于调节电源电压，以适应不同设备的电压需求。
6. 变压器的维护与安全：为确保变压器正常运行，需要定期进行检修和维护。
同时，应注意防止变压器过载、短路等事故，确保使用安全。
总之，变压器是一种重要的电气设备，它通过电磁感应实现电压的转换。
了解变压器的工作原理、分类和应用，有助于我们更好地在实际工程中选择和使用合适的变压器。
第一章变压器油综述讲解
第一章 变压器油
第四节 油质试验及其意义 二.水溶性酸 1.控制指标—新油：无 投入运行前的油：≥5.4
运行油： ≥4.2
2.试验方法—投入运行前的油和运行油 ： GB/T 7598-2008 《运行中变压器油水溶性酸测定法》
3.测定意义—可检查运行油中低分子有机酸存在的状况及对纤维素绝缘 材料产生腐蚀的倾向。
2.试验方法—GB /T 264-1983《石油产品酸值测定法》 3.测定意义：（1）可判定所含酸性物质的多少（2）可判定油品的老化
程度（ 3）根据酸值大小，采取措施，避免金属材料的腐蚀。 4.注意事项：（1）所用无水乙醇不含甲醛（ 2）氢氧化钾乙醇溶液浓度
要准确（ 3）回流时间满足5分钟（ 4）滴定时间不超过3分钟（ 5） 指示剂(6)指示剂剂量 5.不合格的原因：补错油；油质老化；油被污染 6.不合格后的处理：进行再生处理；换油
第一章 变压器油
第三节 运行中变压器油性能的变化
二.油氧化的特性及分解产物
（二）油氧化的分解产物 1.油劣化的三个阶段
（1）诱导期阶段（2）反应期阶段（3）迟滞期阶段 2.油劣化的分解产物①过氧化物②水溶性酸③低分子酸④脂
肪酸⑤水分⑥醇类⑦金属皂类⑧醛类⑨酮类⑩沥青稀油泥 3.油质劣化过程的终结阶段：生成油泥
第一章 变压器油
第二节 变压器油的特性
由于：空气的介电常数为1.0，而变压器油的介电常数为 2.25，油的介电常数要比空气大得多，变压器内部线圈之 间充满了变压器油，增大了介电强度，则内部元件不被击 穿。
2.灭弧作用：在开关中，变压器油主要起灭弧作用。
当油浸开关切断电力负荷时，其固定触头和滑动触头之间 产生电弧，温度很高，热量很多。如果不及时将热量带走 、使触头冷却，就使设备烧毁。变压器油的灭弧作用是当 油浸开关最初开断产生电流时，产生的高温使油分子发生 分解，产生约70%的氢气，氢气的导热系数较大，可吸收 热量，将热量传导至油中，从而直接使触头冷却，达到灭 弧目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器成分结构
变压器组成部件包括器身（铁芯、绕组、绝缘、引线）、变压器油、油箱和冷却装置、调压装置、保护装置（吸湿器、安全气道、气体继电器、储油柜及测温装置等）和出线套管。
1.铁芯[2]
铁芯是变压器中主要的磁路部分。
通常由含硅量较高，厚度分别为 mm\\ mm，由表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成。
铁芯分为铁芯柱和横片两部分，铁芯柱套有绕组；横片是闭合磁路之用。
铁芯结构的基本形式有心式和壳式两种。
2.绕组
绕组是变压器的电路部分，它是用双丝包绝缘扁线或漆包圆线绕成。
变压器的构成
一个变压器通常包括：
两组或以上的线圈：以输入交流电电流与输出感应电流。
一圈金属芯：它把互感的磁场与线圈耦合在一起。
变压器一般运行在低频、导线围绕铁芯缠绕成绕组。
虽然铁芯会造成一部分能量的损失，但这有助于将磁场限定在变压器内部，并提高效率。
电力变压器按照铁芯和绕组的结构分为芯式结构和壳式结构，以及按照磁通的分支数目（三相变压器有3，4或5个分支）分类。
它们的性能各不相同。

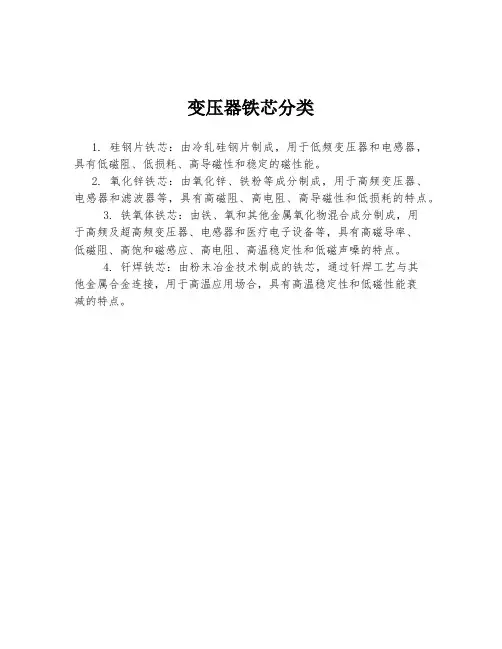

变压器芯
薄片钢芯
变压器通常采用硅钢材料的铁芯作为主磁路。
这样可以使线圈中磁场更加集中，变压器更加紧凑。
电力变压器的铁芯在设计的时候必须保防止达到磁路饱和，有时需要在磁路中设计一些气隙减少饱和。
实际使用的变压器铁芯采用非常薄，电阻较大的硅钢片叠压而成。
这样可以减少每层涡流带来的损耗和产生的热量。
电力变压器和音频电路有相似之处。
典型分层铁芯一般为E和I字母的形状，称作“EI变压器”。
这种铁芯的一个问题就是当断电之后铁芯中会保持剩磁。
当再次加电后，剩磁会造成铁芯暂时饱和。
对于一些容量超过数百瓦
的变压器会造成的严重后果，如果没有采用限流电路，涌流可造成主熔断器熔断。
更严重的是，对于大型电力变压器，涌流可造成主绕组变形、损害。
实芯铁芯
在如开关电源之类的高频电路中，有时使用具有较高的磁导率和电阻率的铁磁材料粉末铁芯。
在更高的频率下，需要使用绝缘体导磁材料，常见的有各种称作铁素体的陶瓷材料。
在一些调频无线电电路中的一些变压器铁芯采用可调铁芯，来配合耦合电路达到谐振。
空气芯
卷铁芯
线圈线圈由电磁线所构成，用于环绕铁蕊，藉以通电产生磁场，或是经由磁场产生感应电流。
绝缘保护
屏蔽物
冷却剂有的变压器利用液态物质的循环进行热量的疏散。
常用的液态物质为变压器油（英语：transformer oil），其主要成分为烷烃、环烷烃、芳香烃等化合物。
变压器油比热容较大，它吸收热量体积膨胀上升，在管中形成循环，再通过散热装置将热量散发到空气中。
有的变压器利用气态物质（如六氟化硫）作为冷却剂。
由于导热能力的限制，气体冷却剂一般应用于小容量变压器。
关于变压器油，绝大多数采用的是矿物油, 极少数的变压器采用的是植物油。
矿物油泄露可能会对环境造成污染，而植物油污染程度就会少很多。
而且植物油的闪点要比矿物油的高。
所以，在将来，植物油可能会取代矿物油。
