地下室管线布置(一)

地下室管线布置(一)

地下室管线布置(一)引言概述:地下室管线布置是建筑设计中的重要环节之一,它影响着地下室的使用效果和功能实现。

合理的管线布置不仅能够提高地下室的施工质量,还可以减少日后的维修和更换工作。

本文将从五个大点出发,详细介绍地下室管线布置的要点和注意事项。

正文:1. 管线种类的选择- 常用的管线种类包括给水管道、排水管道、燃气管道、电力管道等。

- 根据地下室的用途和功能需求,选择合适的管线种类。

- 不同管线种类之间应保持一定的间距,避免互相干扰。

2. 管线布置的位置选择- 在地下室设计前,需要对现场进行勘察,确定各个管线的走向和位置。

- 给水管道和排水管道通常布置在地下室的边缘位置,方便与上层楼层的管线连接。

- 电力管道布置应考虑供电站点的位置和用电设备的布局,以确保电力供应的安全和方便性。

3. 管线布置的施工要点- 管道布置应符合相关的建筑规范和安全标准。

- 管道应经过防腐处理,以提高其使用寿命。

- 管道的连接方式应牢固可靠,避免漏水和松动现象的发生。

- 管道的施工过程中应注意保护管道免受损坏和外界干扰。

4. 管线布置的维护与管理- 定期检查管线的使用状态,发现问题及时维修或更换。

- 清洁管线,防止管道堵塞和积存杂物的产生。

- 对管线进行密封处理,防止漏水和气体泄露的情况发生。

5. 管线布置的节能与环保- 选择高效的管道材料,减少不必要的能源消耗。

- 合理设计并使用节能设备,如太阳能热水器和光伏发电系统。

- 开展节能宣传和培训,提高员工和用户的节能意识。

总结:地下室管线布置是一个复杂而重要的任务,它需要设计者充分考虑地下室的用途和功能需求,选择合适的管线种类和布置位置。

在施工过程中,需注重管道的连接质量、防腐处理和保护措施。

维护和管理工作同样重要,可提高管线的使用寿命和工作效率。

通过节能与环保的措施,还能进一步减少资源的消耗和环境的污染。

总之,合理布置地下室管线既能提高施工质量,又能实现节能环保的目标。

地下室管线综合布置做法【整编】

地下室管线综合布置做法【整编】

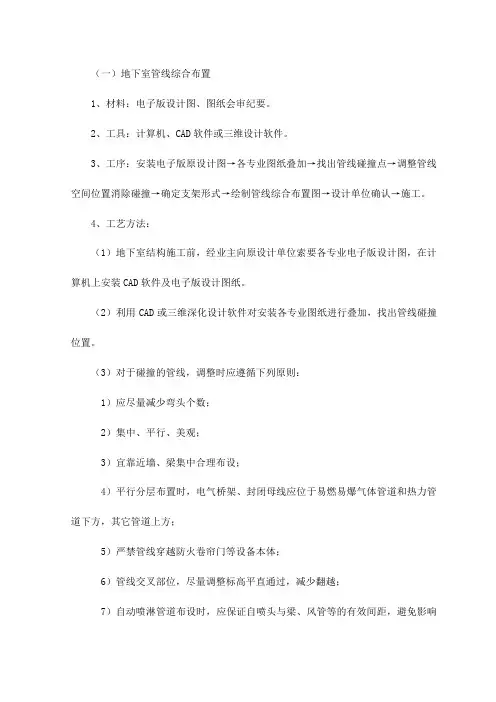

(一)地下室管线综合布置1、材料:电子版设计图、图纸会审纪要。

2、工具:计算机、CAD软件或三维设计软件。

3、工序:安装电子版原设计图→各专业图纸叠加→找出管线碰撞点→调整管线空间位置消除碰撞→确定支架形式→绘制管线综合布置图→设计单位确认→施工。

4、工艺方法:(1)地下室结构施工前,经业主向原设计单位索要各专业电子版设计图,在计算机上安装CAD软件及电子版设计图纸。

(2)利用CAD或三维深化设计软件对安装各专业图纸进行叠加,找出管线碰撞位置。

(3)对于碰撞的管线,调整时应遵循下列原则:1)应尽量减少弯头个数;2)集中、平行、美观;3)宜靠近墙、梁集中合理布设;4)平行分层布置时,电气桥架、封闭母线应位于易燃易爆气体管道和热力管道下方,其它管道上方;5)严禁管线穿越防火卷帘门等设备本体;6)管线交叉部位,尽量调整标高平直通过,减少翻越;7)自动喷淋管道布设时,应保证自喷头与梁、风管等的有效间距,避免影响自喷头喷洒面积。

(4)在CAD叠加图纸上同一区域将管线上下或左右平行移位,紧凑并拢后确定综合支架位置和形式,绘制综合支架详图,支吊架在符合间距要求的前提下,调整为横纵成线,小管径的中间加设支吊架。

(5)形成的综合管线布置图及支架详图,提交原设计单位确认后实施。

(6)安装各专业应统一按照深化设计图规定的空间位置进行地下室管线施工。

5、控制要点:消除管线碰撞、设置综合支架、排列顺直,按照综合管线布置图施工。

6、质量要求:管线排布整齐,间距合理,层次清晰,支架型式符合要求,设置合理,便于检修。

7、做法详图管线布置综合示意图8、实例图地下室管线综合布置实例图地下室管线综合支架实例图。

地下室管线布置课件

地下室管线布置课件

THANKS
感谢观看
管线布置的优化方法
01
02
03
模拟分析
利用专业的管线布置软件 进行模拟分析,优化管线 的布局和走向。
综合评估
综合考虑管线的功能、安 全、施工和维护等方面的 因素,进行综合评估,选 择最优方案。
经验借鉴
借鉴类似项目的成功经验 ,优化现有的管线布置方 案。
03
管线的材料与选择
管线的种类与特点
金属管
详细描述
该案例以某住宅小区的地下室管线布置为例,强调了规范统一和简洁明了的原则。在管线布置过程中 ,应遵循相关规范和标准,确保管线的安全性和可靠性。同时,应注重管线的排列和标识,方便后期 维护和管理。
案例三:某大型工厂的地下室管线布置
总结词
安地下室管线布置,该案 例重点介绍了如何实现安全可靠和高效节 能的目标。在管线布置过程中,应充分考 虑工厂的生产特点和工艺要求,合理规划 管线的走向和布局。同时,应积极采用高 效节能的设备和材料,降低能耗和资源消 耗。
设计阶段的主要考虑因素
管线的材料选择
根据管线的用途和使用环境,选择合适的材料,确保管线的耐久 性和安全性。
管线的防腐与防震措施
针对地下室的特殊环境,采取相应的防腐和防震措施,确保管线的 长期稳定运行。
管线的支架与固定方式
根据管线的重量、规格和走向,设计合理的支架和固定方式,确保 管线的稳定性和安全性。
注意事项
遵循施工规范,确保施工质量;注意 成品保护,避免损坏已安装的管线; 合理安排施工顺序,确保施工进度。
管线安装后的验收标准
管线布局合理美观
管线布置应符合设计要求,排列整齐 美观。
安装牢固可靠
管线的安装应牢固稳定,不晃动、不 脱落。

地下室综合管线布置标准做法18.8ppt课件

地下室综合管线布置标准做法18.8ppt课件

1.3出发点
为了区域内城市公司有一个统一的做法及验收标准,指导施工、避免 返工、提高整体施工质量。
.
3
工程管控
二、综合管网布置要点
2.1、人防门选型 人防门位于主车道时,应注意审核设计图纸对于人防门的选型,避免人防门设计高度
不足2.2米,影响地下室车道净高要求。若地下室人防门设计高度低于2.2米,影响地下室 车道净高要求。若地下室人防门设计高度低于2.2米,应联系设计院修改。当管道穿越人防 门不能满足要求时,管道需要穿越防火墙。
1.2编制依据
《住宅建筑规范》(GB50368-2005) 《汽车库、修车库、停车场设计防火规范》(GB50067-2014) 《车库建筑设计规范》(JGJ100-2015) 《建筑给排水设计规范》(GB50015-2003 ) 《通风与空调工程施工质量验收规范》(GB50243-2016) 《电缆桥架安装图集》(04D701-3) 《建筑防排烟及暖通空调防火设计》(07K103-1)
梁之间的水平间距,以保证其他管线与主风管、给水主管交叉时,有足够的空间从上方翻越。
管道等与结构梁水平间距
风管在图纸深化时距梁宜预留0.8~1米距 离,便于管线交叉时桥架、水管有足够的 空间进行翻越
管道等与结构梁水平间距
给水管道距梁宜预留不小于0.5米距离,便 于管道交叉时桥架等有足够空间进行翻越
.
16
.
6
工程管控
二、综合管网布置要点
2.6、管道支、吊架的间距与做法
.
7
工程管控
二、综合管网布置要点
倒 吊 式

.
8
工程管控
二、综合管网布置要点
龙 门 式
.
9
工程管控

地下室管线布置(二)2024

地下室管线布置(二)2024

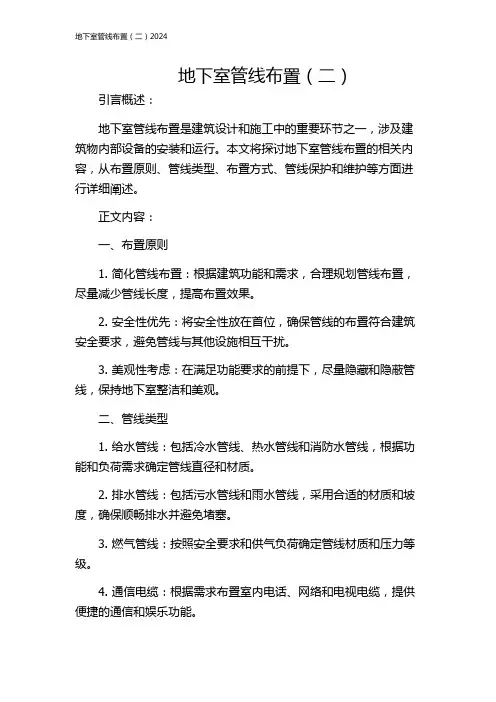

地下室管线布置(二)引言概述:地下室管线布置是建筑设计和施工中的重要环节之一,涉及建筑物内部设备的安装和运行。

本文将探讨地下室管线布置的相关内容,从布置原则、管线类型、布置方式、管线保护和维护等方面进行详细阐述。

正文内容:一、布置原则1. 简化管线布置:根据建筑功能和需求,合理规划管线布置,尽量减少管线长度,提高布置效果。

2. 安全性优先:将安全性放在首位,确保管线的布置符合建筑安全要求,避免管线与其他设施相互干扰。

3. 美观性考虑:在满足功能要求的前提下,尽量隐藏和隐蔽管线,保持地下室整洁和美观。

二、管线类型1. 给水管线:包括冷水管线、热水管线和消防水管线,根据功能和负荷需求确定管线直径和材质。

2. 排水管线:包括污水管线和雨水管线,采用合适的材质和坡度,确保顺畅排水并避免堵塞。

3. 燃气管线:按照安全要求和供气负荷确定管线材质和压力等级。

4. 通信电缆:根据需求布置室内电话、网络和电视电缆,提供便捷的通信和娱乐功能。

三、布置方式1. 直挖法:适用于地下室基础较深的情况,需刨开地下室地面铺设埋地管线。

2. 桥梁法:通过建造管道走廊或隧道,将管线布置于地下室上方,便于维护和改造。

3. 管沟法:当地下室埋深较浅时,可采用挖掘管沟的方式进行管线布置。

4. 吊装法:适用于较大直径的管线,通过吊装设备将管线安装到地下室内。

四、管线保护1. 防腐保护:对于金属管线,可采用防腐涂层或保护套管,延长管线使用寿命。

2. 弹性承载:合理选择管线材质和支架,使管线能够承受外力,避免管线变形和破裂。

3. 绝缘保护:对于电缆和电线等导电管线,应采取绝缘措施,防止短路和火灾等安全问题。

五、管线维护1. 定期检查:定期检查管线是否存在老化、渗漏或损坏等问题,及时处理并维修。

2. 清洁保养:定期进行管线清洗和保养,清除杂质和堵塞,确保管线正常运行。

3. 记录管理:建立管线档案,详细记录管线的布局和维修情况,有助于日后的管理和维护。

地下室综合管线排布要点(两篇)

地下室综合管线排布要点(两篇)

地下室综合管线排布要点(二)引言:地下室综合管线的排布是建筑设计中的关键要素之一,它涉及到各种管线如电力、照明、通信、消防、给排水等的布置和连接方式。

地下室管线的合理排布,可以提高建筑物的使用效率和安全性。

本文将对地下室综合管线排布的要点进行详细阐述。

概述:地下室综合管线排布要点涉及到管线的布置、连接方式、间距、防护等方面。

合理的排布可以保证管线系统的正常运行和维护,提高建筑物的可靠性和安全性。

正文:1. 管线布置要点1.1 确定主干线的位置和走向:主干线是地下室综合管线的核心部分,应该根据实际需要确定其位置和走向,以便于后续管线的布置和连接。

1.2 确定支线的位置和走向:支线是地下室综合管线的补充部分,应该根据不同功能和使用需求,确定其位置和走向,以确保各个管线的连接和使用方便。

1.3 确定管线的出入口位置:地下室综合管线应设置合适的出入口位置,方便日常维护和检修工作,同时保证安全性和美观性。

2. 管线连接方式要点2.1 选择合适的连接方式:地下室综合管线可以采用不同的连接方式,如焊接、螺纹连接、卡箍连接等。

应该根据实际情况选择适合的连接方式,并确保连接牢固可靠。

2.2 确保连接的密封性:地下室综合管线的连接应保证密封性,防止漏水、漏气等情况的发生,避免对建筑物和设备的损害。

2.3 标识管线连接点:为了方便维护和检修,地下室综合管线的连接点应标识清晰,以便于快速定位和处理问题。

3. 管线间距要点3.1 确定合理的间距标准:地下室综合管线的间距应根据管线的类型和功能确定合理的标准,以确保各个管线之间有足够的空间进行布置和维护。

3.2 考虑未来的扩展和变动:在确定管线的间距时,应考虑未来可能的扩展和变动,预留足够的空间以便于后期的管线添加和调整。

4. 管线防护要点4.1 考虑管线的机械防护:地下室综合管线应采取适当的机械防护措施,以防止外部物体对管线的破坏,如设置管线保护罩、防护墙等。

4.2 考虑管线的防腐防蚀:地下室综合管线应采取防腐防蚀措施,延长管线的使用寿命和安全性,如涂覆防腐剂、使用耐腐蚀材料等。

地下室综合管线布置方案(超高层)

地下室综合管线布置方案(超高层)

根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案。

一、工程概况1#及裙房、2#楼及裙房、3#、4#、5#楼数据中心及地下室。

总建筑面积约258063平方米,其中地上总建筑面积约188266平方米,地下建筑面积约69797平方米。

项目由5幢楼组成并分三个区域,1#楼为办公区域,高度约151米,三十一层,地下二层;2#楼为酒店区域,高度约151米,三十一层,地下二层;3#、4#及5#楼为数据中心区域,高度约29米,四层。

1、地下室空调设计1.1水系统:地下室空调水系统采用4管制系统,地下室的冷冻水由制冷机组直接供给,供回水温度为6/11℃;制热系统经设置于地下一层的热交换机房换热后,供回水温度为60/45℃;酒店裙房及客房低区共用换热系统。

1.2、风系统:地下室设风机盘管+新风系统。

新风机组布置在新风机房内。

1.3核心筒弱电井根据建设方要求设计风冷VRF单冷系统、主机分别置于11F、22F避难层及屋面。

1.4酒店通信机房、三合一机房和有线电视机房分别设置单冷空调。

2、通风设计2.1 有热量、蒸汽、烟气或气味散发以及地下室的房间均采取通风措施。

排风口设于室外。

2.2 通风措施尽量采用自然通风方式;当自然通风方式不能满足卫生要求时,才采用机械通风方式。

2.3 送风系统的室外进风口均设置在室外空气较清洁的地方,并远离排风口、设在排风口的上风侧和较排风口低的位置。

内附金属风道。

2.4公共卫生间设置独立机械通风系统;排风在室外高空排放。

2.5 厨房预留独立排油烟管道、出屋面排放。

当厨房为密闭房间时(设燃气系统时),需设置事故通风系统,出屋面排放。

2.6 真空热水机组烟气通过成品烟道引致屋顶高空排放,排放满足《锅炉大气污染物排放标准》GB13271-2014的相关要求。

2.7 对于采用气体灭火系统的房间设置灭火后的事故排风系统(排风量按换气次数8次/h设计),事故通风的通风机在室内、外便于操作的地点设置电气开关。

地下室综合管线布置标准做法完整版本

地下室综合管线布置标准做法完整版本

地下室综合管线布置标准做法完整版本地下室综合管线布置标准做法是目前广泛应用于建筑工程领域的一种技术,其主要目的是确保地下室管线的合理布局,提高建筑的使用效率和安全性。

本文将详细介绍地下室综合管线布置的标准做法,包括结构设计、管线布置原则、布置示例、优势以及总结等方面。

一、引言地下室综合管线布置是指在建筑工程中,通过对地下室的管道、线路等进行合理的设计和布局,实现管道线路的安全、可靠和高效运行。

这种技术广泛应用于住宅、商业、工业等建筑领域,对于提高建筑的使用效率和安全性具有重要意义。

二、地下室结构设计地下室结构设计是进行综合管线布置的基础。

在设计时,需要考虑地下室的尺寸、空间形态、承重结构等因素。

通常,地下室结构由地基、承重墙、梁、板等组成,设计时应确保结构的稳定性和承载能力。

三、综合管线布置原则1、合理性:管线的布置应遵循合理的原则,避免交叉和干扰。

应根据管道的性质、用途、重要性等因素进行分类,合理安排管道的走向和布局。

2、经济性:在满足使用要求的前提下,应尽量减少管道的数量和长度,以降低建设成本。

同时,管线的布置应考虑到施工的难易程度和后期维护的便利性。

3、安全性:管线的布置应遵循安全性的原则,特别是对于易燃、易爆、有毒等危险物品的管道,应采取相应的安全措施,确保建筑的安全性。

四、综合管线布置示例以下是一个综合管线布置的示例:1、给排水管道:包括给水管道、排水管道、雨水管道等。

给水管道应布置在地下室顶部较高处,排水管道应布置在地下室底部较低处,雨水管道应与室外排水系统相连。

2、电力管道:包括电源线、照明线、控制线等。

电源线应与其他管道保持一定距离,避免交叉干扰。

照明线和控制线应布置在顶棚内或墙面上。

3、通风管道:包括送风管道和排风管道。

送风管道应布置在顶棚内或墙面上,排风管道应与室外通风口相连。

4、消防管道:包括消火栓管道、喷淋管道等。

消防管道应与其他管道分开布置,确保安全可靠。

五、地下室综合管线布置标准做法的优势地下室综合管线布置标准做法具有以下优势:1、提高建筑的美观度:合理的管线布局可以使地下室的外观更加整洁、美观,提升建筑的整体形象。

地下室管线布置

地下室管线布置

地下室管线布置地下室管线布置文档模板范本:一、引言地下室管线布置是建筑设计中重要的一部分,涉及到给水管网、排水管网、电缆管网等各类管线的规划布置。

本文档旨在提供一个详细的地下室管线布置指南,以便工程师和设计者能够准确地进行布置。

二、布置原则1. 安全性原则:地下室管线的布置必须符合相关的安全规范和标准,以保障使用者的人身安全和财产安全。

2. 经济性原则:管线布置应尽量减少材料和人力资源的浪费,提高资源利用率。

3. 环保性原则:在管线布置过程中,应考虑环保因素,选择合适的材料和技术,减少对环境的影响。

三、给水管网布置1. 供水水源选择:根据地下室周围的供水情况,选择合适的供水水源,包括自来水、地下水或其他水源。

2. 主供水管布置:根据地下室的使用需求和建筑结构,确定主供水管的走向和尺寸,并合理进行布置。

3. 分支供水管布置:根据地下室内不同区域的供水需求,设计合理的分支供水管布置方案。

4. 防止水压变化:在给水管网布置过程中,应考虑水压的稳定性,采取相应的措施,如安装调压器或增加水压增压设备。

四、排水管网布置1. 排水口布置:根据地下室规划布局和使用区域的性质,确定排水口的位置和数量。

2. 主排水管布置:从排水口到地下室外的污水系统之间,设计主排水管的布置方案,包括管道的走向和尺寸。

3. 分支排水管布置:根据地下室内不同区域的排水需求,设计分支排水管网布置方案。

4. 排水管防堵措施:为避免排水管堵塞,应在布置过程中注意排水管的坡度和管道的材料选择,及时清理管道积聚的污物。

五、电缆管网布置1. 电缆通道选择:根据地下室规模和用途,选择适当的电缆通道类型,如槽道、桥架等。

2. 电缆通道布置:结合地下室内建筑布局和用电设备的需求,设计合理的电缆通道布置方案。

3. 电缆敷设方式:根据不同的电缆类型和用途,确定正确的电缆敷设方式,包括直埋敷设、管道敷设等。

4. 保护措施:为防止电缆受损,应在布置过程中采取相应的保护措施,如设置电缆套管和防护壳等。

大规模商业地下室综合管道的排布(全文)

大规模商业地下室综合管道的排布(全文)

大规模商业地下室综合管道的排布(全文)【一:学术风格】正文:1. 引言本文旨在介绍大规模商业地下室综合管道的排布,这是一个关键的工程设计问题,影响整个商业地下室的运行和功能。

良好的管道排布能够提供高效的供水和排水系统,确保商业地下室的正常运行。

2. 管道类型和功能商业地下室综合管道包括供水管道和排水管道两大类。

供水管道主要用于向商业地下室提供清洁的饮用水和工业用水。

排水管道用于将废水和污水从商业地下室排出,确保卫生环境的良好。

3. 管道规划商业地下室综合管道的规划需要考虑的因素包括商业地下室的布局、水源和废水排放点的位置、管道的材料选择等。

通过合理布局管道,可以减少管道长度、节省材料和成本,并保证供水和排水的效率。

4. 管道细化排布商业地下室综合管道的排布需要根据具体的建筑结构和功能需求进行细化。

不同区域可能需要不同的管道布局,如厕所区域需要较多的排水管道,饮水区域需要较多的供水管道等。

在细化排布过程中,要考虑管道的直线距离和弯头数量,以提高供水和排水的效率。

5. 管道连接和密封商业地下室综合管道的连接和密封关系到管道系统的安全性和可靠性。

在连接管道时,应选用合适的连接方式,如焊接、螺纹连接等,并确保连接处的密封性。

合理的管道连接和密封能够防止漏水和渗漏问题的发生。

结尾:1. 附件本文档涉及的附件包括:商业地下室综合管道规划图、管道材料选择表、管道连接方式对比表等。

2. 法律名词及注释本文涉及的法律名词及注释包括:1)建筑法:保护和管理建筑物的法律规定;2)排水法:管理和控制废水排放的法律规定;3)消防法:管理和控制火灾安全的法律规定等。

【二:商务风格】正文:1. 引言本文旨在提供关于大规模商业地下室综合管道排布的详细信息,这是一个重要的商业地下室设计和建设问题。

良好的管道排布能够提高商业地下室的运行效率,并提供高品质的供水和排水服务。

2. 管道类型和功能商业地下室综合管道包括供水管道和排水管道两大类。

地下室综合管线布置

地下室综合管线布置

4、管线综合注意事项添 加 标 题 内 容
管线综合注意事项
1、凡是原标高位置不动即可施工者一律不改,只对非动不可的管线进行调整。 2、管线调整需保证原设计功能不变,如有坡度的水管坡度不变,以利于方便管路排水等。 3、调整后应便于安装、维修、使用和管理。 4、全面关注影响管线综合的各类因素,除建筑结构及管线本身尺寸外,还要考虑到如果有保温层 厚度,施工维修所需要的间隙,吊架角钢、吊顶龙骨所占空间,以及有关设备如吊柜空调机组和吊 顶内灯具,装修造型等各种有关因素。 在施工现场进行合理的场地布置,定位、放线、现场控制网测量、施工道路、管线、临时用水用电 设施建设,施工材料的进场及调度安排等都可以一目了然,以保证施工的有序进行。
2、综合管线布置工艺添及流加程标 题 内 容
3、设计依据1:图纸规添范加图集标等题 内 容
规范图集
设计文件、图纸会审、设计变更等 电气装置安装工程施工及验收规范 民用建筑电气设计规范 电气工程质量验收规范 电气装置安装工程接地装置施工及验收规范 火灾自动报警设计规范 建筑物电子信息系统防雷技术规范 建筑物内光缆 综合布线系统工程验收规范 建筑防火封堵应用技术规程 给水排水管道工程施工及验收规范
管道综合
西湖银河城B区地下室 综合管线布置
讲课人:机电部 时间:20XX年XX月XX日
1、管线综合
添加标题内容
管线综合
管线综合是将建筑物中的通风空调风管、采暖管道、给排水及消防 管道、强弱电桥架等所有占据顶部空间的大型管线进行合理布局,使 之在满足使用功能的前提下,提升施工工期、质量、成本观感等方面 的要求。最大限度合理协调各安装专业、水电安装与土建、结构、装 修之间的问题,以满足各项要求,缩短工期,增加安装的经济效益和 社会效益。

地下室综合管线布置标准做法完整版本

地下室综合管线布置标准做法完整版本
梁之间的水平间距,以保证其他管线与主风管、给水主管交叉时,有足够的空间从上方翻越。
管道等与结构梁水平间距
风管在图纸深化时距梁宜预留0.8~1米距 离,便于管线交叉时桥架、水管有足够的 空间进行翻越
管道等与结构梁水平间距
给水管道距梁宜预留不小于0.5米距离,便 于管道交叉时桥架等有足够空间进行翻越
工程管控
关注点如下: 1水管与桥架交叉位置,应保证“电上水下”安装 2主风管、给水主管、主桥架等应尽量沿车位上方布置 3主风管、给水主管等与结构梁水平间距满足要求 4机电管网不应穿越防火卷帘门上方

工程管控
二、综合管网布置要点
2.8、给水管与桥架的位置关系 给水管与桥架不知关系分为两种情况 ,在审图优化时要注意:1同一标高平行布置2上下交
√√
消火栓位置避开车道
工程管控
二、综合管网布置要点
2.4、结构核查 结构核查主要包括以下内容:建筑层高、结构主次梁高、楼板后福、梁底净高等。
经结构核查后可清晰了解地下室各区域梁底净高状况,摸排结构不利位置。对于地下室净高较 低处和结构最不利处重点关注,尽量调整管网绕过该区域位置,如无法调整则对此区域管网进 行重点排查,合理布置。
说明:L1,L2,L3≤30m;L4+L5≤30 本防烟分区内最不利点距排烟口不超过30m
风管于车道、车位布置关系: 风管可按上述最不利点排
烟距离要求适当调整,因车道 净高要求高于车位,故风管尽 量避开主车道布置,宜在车位 上方安装
风管位于车位上方 车道无风管布置
工程管控
二、综合管网布置要点
2.10、主风管、给水管道等与结构梁水平间距要求 主风管、给水主管等大管在进行综合布置应与结构图进行叠加,调整主风管、给水管道等与结构

地下室综合管线布置办法

地下室综合管线布置办法

地下室管线综合布置方案地下室管线综合布置方案根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案。

一、总则有压管道让无压管道、小管让大管、各种管道分层布置原则;满足地下室净高保证2.4m,车道入口等公共部位的管路尽量减少或靠墙边(角)敷设,大空间内各类消防管道要求上翻,以保证空间使用功能及管线布置的合理美观。

二、各种管线具体布置如下:1、喷淋、消火栓主管:D(max)=159mm,紧贴梁底安装,支、吊架采用L50*5角钢现场制作。

其占用空间:209mm,位置走向按图施工。

与电缆桥架、自流排水管交叉处采取下列措施:2、防、排烟风管:风管尺寸按图纸设计,风管顶面离主梁底300mm安装,支、吊架采用L40*5角钢现场制作,位置走向按图施工。

与电缆桥架、消防管道交叉处采取下列措施:3、管道的安装位置应符合设汁要求。

管道的中心线与梁、柱、楼板等的最小距离应符合下表规定。

1、成排主干道(含桥架、风管)三至六根,支架选用10#槽钢;七根及以上采用12.6#槽钢;2、成排主干道(含桥架、风管)两根采用6#槽钢;3、单根DN25、DN32管道支架采用L30*3等边角钢;单根DN40、DN50、DN65管道支架采用L40*4等边角钢,单根80以上管道支架采用L50*5等边角钢;4、消防主管道和直径大于等于80mm的支管道均要求做U型角钢支架并做U型圆钢包箍,直径小于等于65mm的支管道作L型角钢支架并做U型圆钢抱箍;5、风管需严格按照施工规范和相关图集做防晃支架。

6、管道应固定牢固,管道支架或吊架之间的距离不应大于本表的规定。

高,保证同一管路上安装的支架在同一水平面上。

8、成排管道支架布置图(1)双杆多管吊架;下图适用于公称直径15-250mm的水平管道安装。

(2)管路综合布置最小检修间距四、压力管道穿墙(梁)预埋套管定位施工方案1、主要材料及工具:加工好的套管,φ12钢筋,细线,铁钉,油漆,交流电焊机等2、施工工艺:(1)套管定位:①标记:根据施工图纸,用油漆在需要安装套管的梁边模板上对称做好标记。

地下室综合管线布置方案17526

地下室综合管线布置方案17526

地下室管线综合布置方案
2.4m,车
L40*5角
1、成排主干道(含桥架、风管)三至六根,支架选用10#槽钢;七根及以上采用12.6#槽钢;
2、成排主干道(含桥架、风管)两根采用6#槽钢;
3、单根DN25、DN32管道支架采用L30*3等边角钢;单根DN40、DN50、DN65管道支架采用L40*4等边角钢,单根80以上管道支架采用L50*5等边角钢;
4、消防主管道和直径大于等于80mm的支管道均要求做U型角钢支架并做U型圆钢包箍,直径小
8、成排管道支架布置图
(1)双杆多管吊架;下图适用于公称直径15-250mm的水平管道安装。

1
2
(3)套管初步核定:
当某区的梁筋全部绑扎完成后,套管也随之安放完毕,此时组织相关人员逐个核查,是否有漏放、错放的套管。

(4)套管固定:
①初步固定:根据前面工序定好水平位置和标高,将提筋按相关尺寸焊接在梁的主筋上,形成初步固定。

②检查:施工人员在初步固定后,及时检查套管的位置和标高是否正确。

③加固:经检查套管位置和标高无误后,用φ10-φ12钢筋固定,在套管的两侧分别焊一根钢筋直
抵梁底,用来控制套管标高。

(如图所示)
(5)套管验收及成品保护措施:
施工人员安装完毕后,严格按照三检制度进行验收,然后由专业施工工长同监理及相关人员。

地下室综合管线施工布置方案

地下室综合管线施工布置方案

地下室管线综合布置方案根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案。

一、总则有压管道让无压管道、小管让大管、各种管道分层布置原则;满足地下室净高保证2.4m,车道入口等公共部位的管路尽量减少或靠墙边(角)敷设,大空间内各类消防管道要求上翻,以保证空间使用功能及管线布置的合理美观。

三、各种管线具体布置如下:1、喷淋、消火栓主管:D(max)=159mm,紧贴梁底安装,支、吊架采用L50*5角钢现场制作。

其占用空间:209mm,位置走向按图施工。

与电缆桥架、自流排水管交叉处采取下列措施:2、防、排烟风管:风管尺寸按图纸设计,风管顶面离主梁底300mm安装,支、吊架采用L40*5角钢现场制作,位置走向按图施工。

与电缆桥架、消防管道交叉处采取下列措施:3、管道的安装位置应符合设汁要求。

管道的中心线与梁、柱、楼板等的最小距离应符合下表规定。

三、地下室管道支架布置要求1、成排主干道(含桥架、风管)三至六根,支架选用10#槽钢;七根及以上采用12.6#槽钢;2、成排主干道(含桥架、风管)两根采用6#槽钢;3、单根DN25、DN32管道支架采用L30*3等边角钢;单根ﻩDN40、DN50、DN65管道支架采用L40*4等边角钢,单根80以上管道支架采用L50*5等边角钢;4、消防主管道和直径大于等于80mm的支管道均要求做U型角钢支架并做U型圆钢包箍,直径小于等于65mm的支管道作L型角钢支架并做U型圆钢抱箍;5、风管需严格按照施工规范和相关图集做防晃支架。

6、管道应固定牢固,管道支架或吊架之间的距离不应大于本表的规定。

7、在同一水平线上安装的管道支架应采用经纬仪及水准仪测定支架的中心线及标高,保证同一管路上安装的支架在同一水平面上。

ﻬ8、成排管道支架布置图(2)管路综合布置最小检修间距(3)成排管道布置参考图片四、压力管道穿墙(梁)预埋套管定位施工方案1、主要材料及工具:加工好的套管,φ12钢筋,细线,铁钉,油漆,交流电焊机等2、施工工艺:(1)套管定位:①标记:根据施工图纸,用油漆在需要安装套管的梁边模板上对称做好标记。

地下室管线布置

地下室管线布置
3、管线标高多为原则性确定相对位置,仅局部绘制剖面的位置有精确定位,大量管线没有全 面精确地确定标高。
4、多专业叠合的二维平面图纸图面复杂繁乱,不够直观。仅通过“平面+局部剖面”的方式, 对于多管交叉的复杂部位表达不够充分。
5、虽然以各专业的工艺布置要求为指导原则进行布置,但由于空间、结构体系的复杂性,有 时无法完全满足设计原则,尤其在净空要求非常高的情况下,需要因地制宜地变通布置方式, 这时二维的管线综合设计方式的局限性就显露问题出来。
八、 提高观感布置原则:
1、尽量把管线尽量提高,以留下尽可能高的净高,提高建筑的观感,水电安 装工程还应按下列要求进行管线综合布置:
2、雨水、污水、排水、冷凝水系统的管道等有排水坡度要求的管道,严格按设 计图纸的要求的安装尺寸、标高和流体走向进行布置;通风(包括防排烟)与空调 风管紧贴消防喷淋管道安装(需要预留保温层空间),当风管与消防喷淋头位置重 叠时,按消防规范要求设置喷淋头与风管的间距或将消防喷淋头引至风管底部安装, 并避开风口位置。
5、电缆桥架、管线支架整合 共用电缆桥架断面设计形式应灵活、方便,易于 实施,在不同区段过渡时,应充分考虑土建空间特点和电缆弯曲半径要求。对于共 用电缆支架形状、尺寸及支架内部空间划分,须有严格规定,细节清楚。采用共用 管道和电缆支架方案。该方案整合了强弱电的电缆桥架、各专业管道支架,将地下 室所有的管线桥架全部纳入共用支架范围,统一设计,统一选型,为设备施工、系 统设备安装提供了极大的方便,提高了水电安装质量和效率。采用联合支架可以减 少支架的拆改工作量,最大限度地降低工程成本。
5、综上所述,如果工程中应用了BIM技术,就能够在一定程度提升施工工期、质量、成本观 感等方面的效果。最大限度合理协调各安装专业、水电安装与土建、结构、装修之间的问题,
