LED显示屏常见故障维修指引

显示屏常见故障维修指引本维修指引重点对以下内容进行分析：一，单元板故障二，显示屏（模组）维护三，整屏故障判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。

在确定电源输入端无短路的情况下，方可进行各部分的带电测试，避免将简单问题复杂化。

短路应为最高优先级。

1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。

2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。

3、短路检测法，将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一般具有报警功能），检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。

该法必须在电路断电的情况下操作，避免损坏表。

4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。

一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。

该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。

单元板故障：A．整板不亮1、检查供电电源与信号线是否连接。

2、检查控制卡接口是否接错，控制卡信号灯闪烁是否正常，检查灯板是否与控制卡同电源地，或灯板接口有信号与地短路导致无法输入信号3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。

注：主要检查电源与使能（EN）信号。

B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。

2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。

3、检测A、B、C、D各信号之间是否短路或某信号与地短路。

LED显示屏单元板常见故障

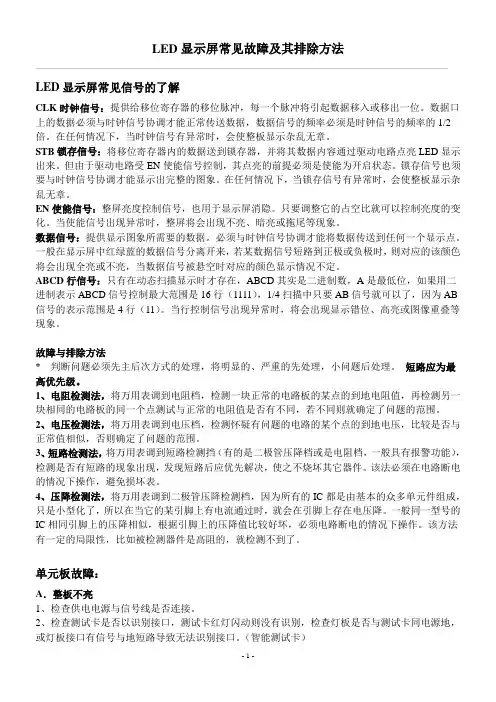

LED显示屏常见故障及其排除方法LED显示屏常见信号的了解CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。

数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。

在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。

STB锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED显示出来。

但由于驱动电路受EN使能信号控制，其点亮的前提必须是使能为开启状态。

锁存信号也须要与时钟信号协调才能显示出完整的图象。

在任何情况下，当锁存信号有异常时，会使整板显示杂乱无章。

EN使能信号：整屏亮度控制信号，也用于显示屏消隐。

只要调整它的占空比就可以控制亮度的变化。

当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。

数据信号：提供显示图象所需要的数据。

必须与时钟信号协调才能将数据传送到任何一个显示点。

一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。

ABCD行信号：只有在动态扫描显示时才存在，ABCD其实是二进制数，A是最低位，如果用二进制表示ABCD信号控制最大范围是16行（1111），1/4扫描中只要AB信号就可以了，因为AB 信号的表示范围是4行（11）。

当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。

故障与排除方法* 判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。

短路应为最高优先级。

2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。

LED显示屏单元板常见故障及其处理

LED显示屏单元板常见故障及其处理整板不亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

（智能测试卡）3、检测74HC245 有无虚焊短路，245 上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。

注：主要检查电源与使能（EN）信号。

在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D 信号输入口到245 之间是否有断线或虚焊、短路。

2、检测245 对应的A、B、C、D 输出端与138 之间是否断路或虚焊、短路。

3、检测A、B、C、D 各信号之间是否短路或某信号与地短路。

注：主要检测ABCD 行信号。

全亮时有一行或几行不亮1、检测138 到4953 之间的线路是否断路或虚焊、短路。

在行扫描时，两行或几行（一般是2 的倍数,有规律性的）同时点亮1、检测A、B、C、D 各信号之间是否短路。

2、检测4953 输出端是否与其它输出端短路。

全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。

2、更换模块或单灯。

全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。

有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。

2、检测该行是否与电源正极短路。

3、更换其驱动IC。

显示混乱，但输出到下一块板的信号正常1、检测245 对应的STB 锁存输出端与驱动IC 的锁存端是否连接或信号被短路到其它线路。

显示混乱，输出不正常1、检测时钟CLK 锁存STB 信号是否短路。

2、检测245 的时钟CLK 是否有输入输出。

3、检测时钟信号是否短路到其它线路。

P10单色LED显示屏模组维修技术及故障排除方法

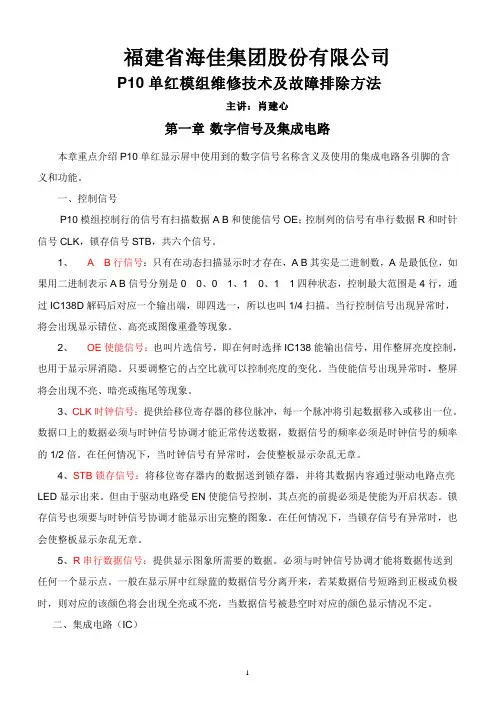

福建省海佳集团股份有限公司P10单红模组维修技术及故障排除方法主讲：肖建心第一章数字信号及集成电路本章重点介绍P10单红显示屏中使用到的数字信号名称含义及使用的集成电路各引脚的含义和功能。

一、控制信号P10模组控制行的信号有扫描数据A B和使能信号OE；控制列的信号有串行数据R和时针信号CLK，锁存信号STB，共六个信号。

1、 A B行信号：只有在动态扫描显示时才存在，A B其实是二进制数，A是最低位，如果用二进制表示A B信号分别是0 0、0 1、1 0、1 1四种状态，控制最大范围是4行，通过IC138D解码后对应一个输出端，即四选一，所以也叫1/4扫描。

当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。

2、OE使能信号：也叫片选信号，即在何时选择IC138能输出信号，用作整屏亮度控制，也用于显示屏消隐。

只要调整它的占空比就可以控制亮度的变化。

当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。

3、CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。

数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。

在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。

4、STB锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED显示出来。

但由于驱动电路受EN使能信号控制，其点亮的前提必须是使能为开启状态。

锁存信号也须要与时钟信号协调才能显示出完整的图象。

在任何情况下，当锁存信号有异常时，也会使整板显示杂乱无章。

5、R串行数据信号：提供显示图象所需要的数据。

必须与时钟信号协调才能将数据传送到任何一个显示点。

二、集成电路（IC）集成电路英文简写为IC，顾名思义，也就是将一些电路集成到一个小的晶体基片上，完成一定的电路功能，缩小体积便于安装，提高电路稳定性。

LED显示屏P10单元板故障与维修

P10单元板故障与维修单元板故障：A．整板不亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。

注：主要检查电源与使能（EN）信号。

B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。

2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。

3、检测A、B、C、D各信号之间是否短路或某信号与地短路。

注：主要检测ABCD行信号。

C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。

D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。

2、检测4953输出端是否与其它输出端短路。

E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。

2、更换模块或单灯。

F．全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。

G．有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。

2、检测该行是否与电源正极短路。

3、更换其驱动IC。

H．显示混乱，但输出到下一块板的信号正常1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。

I．显示混乱，输出不正常1、检测时钟CLK锁存STB信号是否短路。

2、检测245的时钟CLK是否有输入输出。

3、检测时钟信号是否短路到其它线路。

注：主要检测时钟与锁存信号。

J．显示缺色1、检测245的该颜色的数据端是否有输入输出。

2、检测该颜色的数据信号是否短路到其它线路。

P10单元板故障分析及维修步骤

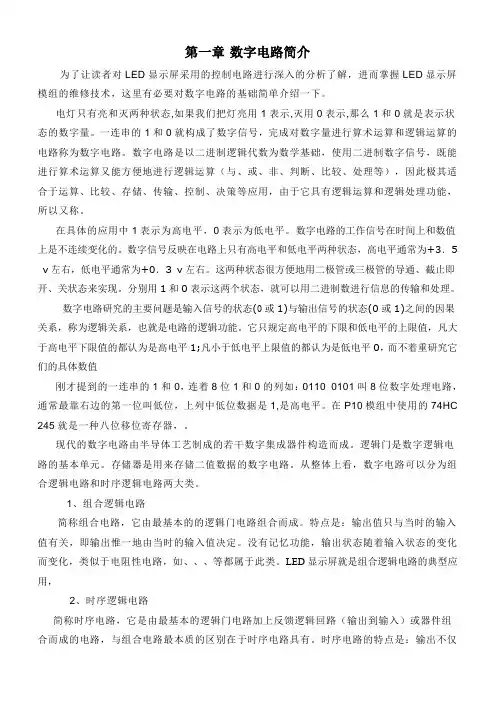

第一章数字电路简介为了让读者对LED显示屏采用的控制电路进行深入的分析了解，进而掌握LED显示屏模组的维修技术，这里有必要对数字电路的基础简单介绍一下。

电灯只有亮和灭两种状态,如果我们把灯亮用1表示,灭用0表示,那么1和0就是表示状态的数字量。

一连串的1和0就构成了数字信号，完成对数字量进行算术运算和逻辑运算的电路称为数字电路。

数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用，由于它具有逻辑运算和逻辑处理功能，所以又称。

在具体的应用中1表示为高电平，0表示为低电平。

数字电路的工作信号在时间上和数值上是不连续变化的。

数字信号反映在电路上只有高电平和低电平两种状态，高电平通常为+3．5 v左右，低电平通常为+0．3 v左右。

这两种状态很方便地用二极管或三极管的导通、截止即开、关状态来实现。

分别用1和0表示这两个状态，就可以用二进制数进行信息的传输和处理。

数字电路研究的主要问题是输入信号的状态(0或1)与输出信号的状态(0或1)之间的因果关系，称为逻辑关系，也就是电路的逻辑功能。

它只规定高电平的下限和低电平的上限值，凡大于高电平下限值的都认为是高电平1;凡小于低电平上限值的都认为是低电平0，而不着重研究它们的具体数值刚才提到的一连串的1和0，连着8位1和0的列如：0110 0101叫8位数字处理电路，通常最靠右边的第一位叫低位，上列中低位数据是1,是高电平。

在P10模组中使用的74HC 245就是一种八位移位寄存器，。

现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。

逻辑门是数字逻辑电路的基本单元。

存储器是用来存储二值数据的数字电路。

从整体上看，数字电路可以分为组合逻辑电路和时序逻辑电路两大类。

1、组合逻辑电路简称组合电路，它由最基本的的逻辑门电路组合而成。

LED显示屏整屏与单元板维修方法

L E D显示屏整屏与单元板维修方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchLED显示屏整屏与单元板维修方法张宏龙一、LED显示产品发展历程：LED诞生于1923年，罗塞夫(lossen．o．w)在研究半导体sic时发现掺有杂质的p-n结，通电后会有光发射出来，由此研制出了发光二极管(led：light emitting diode)，但之后LED的应用一直不受重视。

随着电子工业的快速发展，在60年代，显示技术得到迅速发展，人们研究出pdp激光显示等离子显示板、LED液晶显示器、发光二极管led、等多种显示技术。

由于半导体的制作和加工工艺逐步成熟和完善，发光二极管已日趋在固体显示器中占主导地位。

LED之所以受到广泛重视并得到迅速发展，是因为它本身有很多优点。

例如：亮度高、工作电压低、功耗小、易于集成、驱动简单、寿命长、耐冲击且性能稳定，其发展前景极为广阔。

目前正朝着更高亮度、更高耐气候性和发光密度、发光均匀性、全色化发展。

随着发展，人们需要—种大屏幕的显示设备，于是有了投影仪，但是其亮度无法在自然光下使用，于是出现了LED显示器(屏)，它具有视角大、亮度高、色彩艳丽的特点。

二、LED大屏幕的发展呈现如下几个发展阶段：1、第一代：单色LED显示屏2、以单红色为基色，显示文字及简单图案为主，主要用于通知、通告及客流引导系统。

3、第二代：双基色多灰度显示屏4、以红色及黄绿色为基色，因没有蓝色，只能称其为伪彩色，可以显示多灰度图像及视频，目前在国内广泛应用于电信，银行，税务，医院，政府机构等场合，主要显示标语，公益广告及形象宣传信息。

5、第三代：全彩色(full color)多灰度显示屏6、以红色，蓝色及黄绿色为基色，可以显示较为真实的图像，目前正在逐渐替代上一代产品。

7、第四代：真彩色(true color)多灰度显示屏8、以红色，蓝色及纯绿色为基色，可以真实再现自然界的一切色彩(在色坐标上甚至超过了自然色彩范围)。

P10单元板维修-常见问题

LED显示屏一般性故障诊断常见问题解答1．加载不上可能是哪些原因造成的？加载不上可能是由于以下几种原因造成的，请根据所列各项与您的操作进行对照：A．确保控制系统硬件已正确上电．（+5V）B．检查并确认用于连接控制器的串口线为直通线，而非交叉线．C．检查并确认该串口连接线完好无损并且两端没有松动或脱落现象．D．对照LED显示屏控制软件和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的波特率并对照软件内提供的拨码开关图正确地设置控制系统硬件上的地址位及波特率．E．查看跳线帽是否松动或脱落；如果跳线帽没有松动现象，请确保跳线帽的方向正确．F．如经过以上检查并校正后仍然出现加载不上，请用万用表测量一下，是否所连接的电脑或控制系统硬件的串口被损坏．以确认是否应送还电脑厂家或将控制系统硬件送还检测．2．通讯不上可能是什么原因造成的？通讯不上与加载不上的原因大致相同，可能是由于以下几种原因造成的，请根据所列各项与您的操作进行对照：A．确保控制系统硬件已正确上电．（+5V）B．检查并确认用于连接控制器的串口线为直通线，而非交叉线．C．检查并确认该串口连接线完好无损并且两端没有松动或脱落现象．D．对照LED显示屏控制软件和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的波特率并对照软件内提供的拨码开关图正确地设置控制系统硬件上的地址位及波特率．E．查看跳线帽是否松动或脱落；如果跳线帽没有松动现象，请确保跳线帽的方向正确．F．如经过以上检查并校正后仍然出现加载不上，请用万用表测量一下，是否所连接的电脑或控制系统硬件的串口被损坏．以确认是否应送还电脑厂家或将控制系统硬件送还检测．3．为什么系统会提示“请连接LED显示屏控制器”字样？很多客户朋友在安装并运行LED显示屏控制系统后即会出现“请连接LED显示屏控制器”字样的提示，这是由于系统在测试的时间内未检测到控制系统硬件的原故．此时，请将显示屏内的LED显示屏控制系统硬件的一端与电脑相连，另一端与HUB分配板相连，HUB分配板的排线插座与LED显示屏的各个单元部份的接口相连接．连接完毕后，即可进入到“设置”内的“设置屏参”设置相关参数，完成后关闭再重新打开软件，这时，软件上方会出现“连接成功”字样．此时，系统已检测到显示屏控制系统硬件，便可无时间限制地正常使用了.4．为什么LED显示屏控制系统硬件在刚上电的时候会出现几秒钟的亮线或“花屏”？将显示屏控制器与电脑及 HUB分配板和显示屏连接妥当后，需要给控制器提供+5V电源以使其正常工作（此时，切勿直接与220V电压相连接）．上电瞬间，显示屏上会出现几秒钟的亮线或“花屏”，该亮线或“花屏”均是正常测试的现象，提醒用户显示屏即将开始正常工作．2秒钟内，该现象自动消除，显示屏进入正常工作状态．5．自动或手动亮度调节是什么意思？自动亮度调节是根据不同的时间段所应出现的不同亮度而由LED显示屏控制系统自动调整至某一预定亮度．手动亮度调节是指终端用户通过对D显示屏控制系统的操作而使LED显示屏达到某一指定亮度．6．为什么控制器一切都正常的时候显示屏上面却没有显示？控制器设置及连接线连接妥善的情况下，有时候LED显示屏幕上也会出现没有显示的情况，一般是由以下原因之一造成的，请对照检查：A．LED显示屏是否正常上电．B．HUB分配板与显示屏的连线是否接反．C．所编辑并发送的节目是否为空．7．单元板出现整屏不亮、暗亮．A．目测电源连接线、单元板之间的26P排线及电源模块指示灯是否正常． B．用万用表测量单元板有无正常电压，再测量电源模块电压输出是否正常，如否，则判断为电源模块坏．C．测量电源模块电压低，调节微调（电源模块靠近指示灯处的微调）使电压达到标准．8． LED显示屏出现黑屏是什么原因造成的？在控制系统运用的过程中，我们偶尔也会遇到LED显示屏出现黑屏的现象．同样的一种现象可能是由各种不同的原因导致的，就连显示屏变黑的过程也会因不同操作或因不同环境而异．比如它可能是一上电的瞬间就是黑的，也可能在加载过程中变黑，还可能是在发送完毕后变黑等等．遇到这种现象请注意可参照以下各个方面来判断“故障”：A．请确保包括控制系统在内的所有硬件已全部正确上电．（+5V，勿接反、接错）B．检查并再三确认用于连接控制器的串口线是否有松动或脱落现象．（如果在加载过程中变黑，很可能是因为该原因造成，即在通讯过程中由于通讯线松动而中断，故而屏黑．千万不要以为显示屏体没有动，线就不可能松动，请动手检查一下，这对您想要快速解决问题很重要．）C．检查并确认连接LED显示屏及与主控制卡相连的HUB分配板的是否紧密连接、是否插反．亮度调节是指在显示屏所能显示的最暗与最亮之间所做出的调整．而非感光调节．。

led显示屏常见故障及检修方法常见故障及检修方法

led显示屏常见故障及检修方法常见故障及检修方法A．整板不亮，暗亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。

4、用万用表测量单元板有无正常电压，再测量电源模块电压输出是否正常，如否，则判断为电源模块坏。

5、测量电源模块电压低，调节微调（电源模块靠近指示灯处的微调）使电压达到标准。

注：主要检查电源与使能（EN）信号。

B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。

2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。

3、检测A、B、C、D各信号之间是否短路或某信号与地短路。

注：主要检测ABCD 行信号。

C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。

2、目测单元板上的行管引出脚是否虚焊；如果是，将引脚焊好。

3、用万用表测量行管输出端电压是否正常（万用表测量方法：黑表笔接GND、红表笔去测量各个管脚的电压）；如是，则判断行输出端与所对应的模块管脚断路；如否，测量行管的输入端是否正常；如是，则行管坏、用同型号行管换之；如否，测量所对应HC138的输出端是否正常；如是，则判断HC138的输出端与行管的输入端断路；若否，则判断HC138H坏。

4、如果以上测量均属正常，则行管本身存在质量问题，用同型号行管换之。

D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。

2、检测4953输出端是否与其它输出端短路。

E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。

2、更换模块或单灯。

P10实例显示故障的解决办法

P10实例显示故障的解决办法
1. 显示屏黑屏
2. 使字体竖立显示（对联屏等）
3.显示屏闪点，乱的横线
(软件与固件不匹配也可能导致此问题)
软件版本用错了导致的花屏现象(或者闪)
这种现象的根源就是模组不支持亮度调节.
请先更新固件. 此问题一般是控制卡与模组兼容性不好造成的,由于为了快速扫描,我们使用了较高的扫描频率,而部分模组支持不了这么高的频率,所以会导致花屏(很多横线乱闪). 解决此办法只能是调低扫描频率(在屏参设置->高级设置里) 如果调低了还是不行,则只能使用100%亮度了. 目前此种亮度调节模式暂时不能更改.
4.虚亮（可能是OE跟地短路，检查排线。

先调好单个模组）
5. 三行高亮一行低亮（P10,4扫）15行低亮一行高亮（16扫）
此情况基本上是OE设置反了。

或者OE线路不通导致，请先在软件更改OE设置，如改设置没反应，请排查排线问题。

LED显示屏P10模组工作原理与故障维修

LED显示屏:P10-1R模组工作原理与故障维修一、模组信号介绍1 、供电电压：DC5V2 、数据接口方式：T12 ，每区8行、每区8列、上数据、OE高有效。

3 、输入信号： A 、B 、OE 、DR 、STB 、CLK 、GND4 、输入信号介绍：A和B为扫描信号（本模组为1/4扫描）、OE为使能、DR为数据、 STB为锁存、CLK为时钟、 GND为地（电源负极）二、 IC 介绍（可以到网上查询详细资料）1 、 U1是74HC245 、U2和U3是4953 、U4是74HC138 、UR1—UR16是74HC5952 、74HC245功能是放大信号，所有输入信号都要经过此IC 。

有时整板有问题或不传输有可能是此IC损坏或虚焊。

3 、 4953功能是控制行，如果板子水平方向有故障而且是整行一般是此IC 的故障。

1片4953控制8行。

4 、 74HC138功能是控制扫描的，输入A 、B和OE信号输出4个信号来控制2片4953。

5 、 74HC595功能是控制列显示的，输入STB 、CLK和DR 信号输出8个信号来控制8个灯宽 *4 个灯高。

户外模组故障维修（以P10-1R为例）1 、整板不亮：●板子没有接上电源；●输入排线插反；●输入输出颠倒；●电源正负极接反（接反会烧掉板子所有IC）。

2 、本板不亮传输正常 : 保护电路损坏解决办法可以把74HC138第4脚和第5脚短路。

3 、隔三行有一行不亮：●4953损坏（是其中一个损坏）。

4 、隔一行亮一行：A信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第1脚电压是否等于2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的通路情况。

5 、隔二行亮二行：B信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第2脚电压是否等于2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的通路情况。

led显示屏常见故障及检修方法总结计划常见故障及检修方法总结计划

led 显示屏常有故障及检修方法常有故障及检修方法A. 整板不亮 , 暗亮1、检查供电电源与信号线能否连结。

2、检查测试卡能否以辨别接口, 测试卡红灯闪烁则没有辨别, 检查灯板能否与测试卡同电源地 , 或灯板接口有信号与地短路致使没法辨别接口。

( 智能测试卡 )3、检测 74HC245有无虚焊短路 ,245 上对应的使能 (EN) 信号输入输出脚能否虚焊或短路到其余线路。

4、用万用表丈量单元板有无正常电压, 再丈量电源模块电压输出能否正常, 如否 , 则判断为电源模块坏。

5、丈量电源模块电压低 , 调理微调 ( 电源模块凑近指示灯处的微调) 使电压达到标准。

注 : 主要检查电源与使能 (EN) 信号。

B. 在点斜扫描时 , 规律性的隔行不亮显示画面重叠1、检查 A、B、C、D信号输进口到 245 之间能否有断线或虚焊、短路。

2、检测 245 对应的 A、B、C、 D输出端与 138 之间能否断路或虚焊、短路。

3、检测 A、B、C、D各信号之间能否短路或某信号与地短路。

注: 主要检测ABCD行信号。

C.全亮时有一行或几行不亮1、检测 138 到 4953 之间的线路能否断路或虚焊、短路。

2、目测单元板上的行管引出脚能否虚焊; 假如是 , 将引脚焊好。

3、用万用表丈量行管输出端电压能否正常( 万用表丈量方法 : 黑表笔接 GND、红表笔去丈量各个管脚的电压); 如是 , 则判断行输出端与所对应的模块管脚断路; 如否 , 丈量行管的输入端能否正常 ; 如是 , 则行管坏、用同型号行管换之 ; 如否 , 丈量所对应 HC138的输出端能否正常 ; 如是 , 则判断 HC138的输出端与行管的输入端断路 ;若否 , 则判断 HC138H坏。

4、假如以上丈量均属正常, 则行管自己存在质量问题, 用同型号行管换之。

D. 内行扫描时 , 两行或几行 ( 一般是 2 的倍数 , 有规律性的 ) 同时点亮1、检测 A、B、C、D各信号之间能否短路。

LED屏幕常见故障及维修方法

LED屏幕常见故障及维修方法LED的发光颜色和发光效率与制作LED的材料和工艺有关，目前广泛使用的有红、绿、蓝（R、G、B）三种。

由于LED工作电压低（仅 1.5-3V ）,能主动发光且有一定亮度,亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED显示方式匹敌。

把红色和绿色的LED放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种LED管放在一起作为一个象素的显示屏叫三色屏或全彩屏。

制作室内LED显示屏的象素尺寸一般是2-10毫米，常常采用把几种能产生不同基色的LED管芯封装成一体，室外LED显示屏的象素尺寸多为12-26毫米,每个象素由若干个各种单色LED组成,常见的成品称象素筒，双色象素筒一般由3红2绿组成，三色象素筒用2红1绿1兰组成。

无论用LED制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。

灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。

一般256级灰度的图像，颜色过渡已十分柔和，而16 级灰度的彩色图像，颜色过渡界线十分明显。

所以，彩色LED显示屏当前都要求做成256级灰度的。

一、载入不上或通讯不上的原因是什麽？通讯不上与载入不上的原因大致相同，可能是由于以下几种原因造成的，请根据所列各项与操作进行对照：1、确保控制系统硬体已正确上电。

（+5V）2、检查并确认用于连接控制器的串口线为直通线，而非交叉线。

3、检查并确认该串口连接线完好无损并且两端没有松动或脱落现象o4、对照LED屏幕控制软体和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的串列传输速率并对照软体内提供的拨码开关图正确地设置控制系统硬体上的位址位元及串列传输速率。

5、查看跳线帽是否松动或脱落；如果跳线帽没有松动现象，请确保跳线帽的方向正确。

LED显示单元板常见故障与排除

LED显示单元板常见故障与排除1,整屏某行单元板整行的一半区域没有显示或全红（绿）或每隔一行全红（绿）？故障现象可能由以下原因造成： A、对应的一行转接板输出口故障，请通过数据线从另外一个输出口取信号，看正常与否（一块单元板的上下半区信号都要更换调试），若不正常，说明输出口没有问题；若正常，说明单元板没有问题，请更换转接卡。

B、对应的排线问题，更换一根调试； C、第一块单元板问题，因后面的数据是从它传输过去的，用一根长点的排线直接跨接到第二块单元板，看正常与否。

（跨接之后会出现汉字错位现象，只要无开始的故障现象，可以不用理会）。

2,整屏某行单元板的半区从某个单元板之后出现显示不正常现象：全红（绿）、没有显示、显示隔行显示、显示不全？故障现象可能由以下原因造成： A、出现故障现象的单元板损坏，可用长排向后线跨接下一块单元板或向下跨接，显示正常则说明此单元板坏。

B、数据线坏，更换一根调试。

C：前面一块单元板的输出坏，可用长排线跨接前两块单元板输出，若正常，则前面一块单元板的输出有问题，可将此单元板与本屏此行的最后一块单元板进行调换即可。

（最后一块单元板不需要输出部分）3、某单元板的某部分的上、下半区出现红色或绿色常亮?故障原因可能是某个控制红或绿的74HC595的第11、12两脚的时钟和消隐信号出现问题，用万用表查其两端有没有短路，或其与本单元板上的其它的595的两脚是否相通，若没有相通，请直接用跳线相即可。

另外，这两脚之间的电阻值不能太小，若太小，显示也会不正常，可能是其中的一个595损坏。

4、单元板上某个模块的一行不亮？一行不亮是该显示模块的对应行的模块管脚虚焊或印刷线断，可用烙铁对管脚加锡或从同行模块内同一行的任一点飞一根线与此相连。

5、单元板上某个模块的一列不亮？故障原因同上，可用烙铁对管脚加锡或从同一显示区域的同一位置的另一个模块的相同列的点飞个线过来，RG 也要对应好。

6、单元板上每个模块的同一行不亮？同一行不亮可能是A、行驱动管TP127（或4953）损坏或虚焊或印刷电路断； B、从138输出到127（或4953）的基极B的信号没有过来。

LED显示屏详细维修资料(P10)详解

LED电子显示屏的维修资料（P10）一、显示屏使用与维护小常识1）显示屏的开关顺序及注意事项（同步显示屏）开机：先打开显示器，在开电脑主机。

启动LED控制面板，进入显示屏播放软件，打开编辑好的文件，并运行节目单。

在将LED专用控制开关，给显示屏供电。

2）关机：先关显示屏专用开关，退出显示屏专用播放软件，并退出所有程序。

关闭电脑主机，再关闭显示器。

注意事项：严格按照开关机顺序进行形式屏的操作，显示屏在运行中，请不要带电拔插系统板卡及显示屏连接的所有设备，显示屏最好有台专用电脑，不安装与显示屏不相关的软件，防止病毒侵入电脑，以免影响显示屏的正常运行。

二、LED电子显示屏维修基础理论知识1. 电路基础与常用元件的用途什么叫电路???电路是由相互连接的电子电气器件，如电阻、电容、电感、二极管、三极管和开关等，构成的网络。

电路的大小可以相差很大，小到硅片上的集成电路，大到输电网。

根据所处理信号的不同，电子电路可以分为模拟电路和数字电路。

模拟电路对信号的电流和电压进行处理。

最典型的模拟电路应用包括：放大电路、振荡电路、线性运算电路（加法、减法、乘法、除法、微分和积分电路）。

数字电路中信号大小只表示有限的状态，多数采用布尔代数逻辑对信号进行处理。

典型数字电路有，振荡器、寄存器、加法器、减法器等。

CMOS门电路中输出高电平VOH与输出低电平VOL。

CMOS门电路VOH的理论值为电源电压VDD，VOH（min）=0.9VDD；VO L的理论值为0V，VOL（max）=0.01VDD。

所以CMOS门电路的逻辑摆幅（即高低电平之差）较大，接近电源电压VDD值。

TTL门电路电平：输出高电平>2.4V,输出低电平<0.4V。

在室温下，一般输出高电平是3.5V，输出低电平是0.2V。

最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。

断路/开路：电流在电路中没有形成回路。

LED显示屏单元板常见故障

LED显示屏常见故障及其排除方式LED显示屏常见信号的了解CLK时钟信号：提供给移位寄放器的移位脉冲，每一个脉冲将引发数据移入或移出一名。

数据口上的数据必需与时钟信号和谐才能正常传送数据，数据信号的频率必需是时钟信号的频率的1/2倍。

在任何情形下，那时钟信号有异样时，会使整板显示杂乱无章。

STB锁存信号：将移位寄放器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED显示出来。

但由于驱动电路受EN使能信号操纵，其点亮的前提必需是使能为开启状态。

锁存信号也须要与时钟信号和谐才能显示出完整的图象。

在任何情形下，当锁存信号有异样时，会使整板显示杂乱无章。

EN使能信号：整屏亮度操纵信号，也用于显示屏消隐。

只要调整它的占空比就能够够操纵亮度的转变。

当使能信号显现异样时，整屏将会显现不亮、暗亮或拖尾等现象。

数据信号：提供显示图象所需要的数据。

必需与时钟信号和谐才能将数据传送到任何一个显示点。

一样在显示屏中红绿蓝的数据信号分离开来，假设某数据信号短路到正极或负极时，那么对应的该颜色将会显现全亮或不亮，当数据信号被悬空时对应的颜色显示情形不定。

ABCD行信号：只有在动态扫描显示时才存在，ABCD实际上是二进制数，A是最低位，若是用二进制表示ABCD信号操纵最大范围是16行（1111），1/4扫描中只要AB信号就能够够了，因为AB信号的表示范围是4行（11）。

当行操纵信号显现异样时，将会显现显示错位、高亮或图像重叠等现象。

故障与排除方式* 判定问题必需先主后次方式的处置，将明显的、严峻的先处置，小问题后处置。

短路应为最高优先级。

一、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是不是有不同，假设不同那么就确信了问题的范围。

二、电压检测法，将万用表调到电压档，检测疑心有问题的电路的某个点的到地电压，比较是不是与正常值相似，不然确信了问题的范围。

LED显示屏整屏与单元板维修方法

L E D显示屏整屏与单元板维修方法(总14页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--LED显示屏整屏与单元板维修方法张宏龙一、LED显示产品发展历程：LED诞生于1923年，罗塞夫(lossen．o．w)在研究半导体sic时发现掺有杂质的p-n结，通电后会有光发射出来，由此研制出了发光二极管(led：light emitting diode)，但之后LED的应用一直不受重视。

随着电子工业的快速发展，在60年代，显示技术得到迅速发展，人们研究出pdp激光显示等离子显示板、LED液晶显示器、发光二极管led、等多种显示技术。

由于半导体的制作和加工工艺逐步成熟和完善，发光二极管已日趋在固体显示器中占主导地位。

LED之所以受到广泛重视并得到迅速发展，是因为它本身有很多优点。

例如：亮度高、工作电压低、功耗小、易于集成、驱动简单、寿命长、耐冲击且性能稳定，其发展前景极为广阔。

目前正朝着更高亮度、更高耐气候性和发光密度、发光均匀性、全色化发展。

5、第三代：全彩色(full color)多灰度显示屏6、以红色，蓝色及黄绿色为基色，可以显示较为真实的图像，目前正在逐渐替代上一代产品。

7、第四代：真彩色(true color)多灰度显示屏8、以红色，蓝色及纯绿色为基色，可以真实再现自然界的一切色彩(在色坐标上甚至超过了自然色彩范围)。

led显示屏常见故障及解决方法

LED显示屏常见故障及解决方法
一、显示屏不亮
故障现象：显示屏完全不亮
可能原因：
1. 电源未接通
2. 电源电压低
3. 驱动器故障
解决方法：
1. 检查电源是否接通，并确保电源电压在规定范围内
2. 检查驱动器是否正常工作，如有需要，进行更换
二、颜色失真
故障现象：显示屏颜色与实际颜色差异大或者颜色混乱可能原因：
1. 颜色设置不正确
2. 信号传输问题
3. LED灯珠故障或已损坏
解决方法：
1. 检查颜色设置，并重新进行设置
2. 检查信号传输线路，确保信号传输正常
3. 更换损坏的LED灯珠
三、显示屏闪烁
故障现象：显示屏显示内容闪烁不定，影响观看效果
可能原因：
1. 信号传输问题
2. 驱动器故障或未正确配置
3. 显示屏刷新率设置不当
解决方法：
1. 检查信号传输线路，确保信号传输正常
2. 检查驱动器是否正常工作，如有需要，进行更换或重新配置
3. 重新设置显示屏刷新率，确保设置正确
四、亮度不足
故障现象：显示屏亮度明显不足，影响观看效果
可能原因：
1. 电源电压低
2. LED灯珠老化或损坏
3. 亮度设置过低或过高
解决方法：
1. 检查电源电压是否在规定范围内，如有需要，调整电源电压至规定范围内
2. 更换损坏的LED灯珠或进行维修处理
3. 检查亮度设置，确保设置在合理的范围内，以满足观看效果为准。

同时可以调整亮度和对比度参数。

4. 检查控制卡软件是否正常工作，如有需要，重新安装控制卡软件。
