关于CAD图纸转化为jpg等图片格式的方法

合集下载

CAD中的图形导出与打印输出设置技巧

CAD中的图形导出与打印输出设置技巧CAD软件是工程设计绘图的常用工具，而图形导出和打印输出是我们在使用CAD软件过程中必不可少的操作。

本文将介绍一些CAD中的图形导出与打印输出设置技巧，帮助您更加高效地使用CAD软件。

1. 图形导出图形导出是将CAD绘制的图形保存为其他格式的文件，方便与他人共享或用于其他用途。

在CAD软件中，我们可以通过以下方法进行图形导出：a) 文件 - 另存为：可以将绘图文件保存为常见的图像格式，如JPEG、PNG或BMP等。

选择适当的文件类型，并调整分辨率以达到所需的图像质量。

b) 输出 - 图片：该功能可以直接将当前绘图文件导出为图片，支持多种格式选择。

在导出图片之前，您可以设置图像分辨率、颜色、线型等参数。

c) 输出- DWF/PDF：通过选择“输出为DWF”或“输出为PDF”选项，可以将绘图文件导出为DWF或PDF格式。

这些格式能够保留图形的矢量信息，使其在其他设备上显示时不会失真。

d) 输出 - 3D打印：如果您的CAD模型是3D的，可以选择导出为3D打印格式，如STL或OBJ等。

这样，您就可以将设计的3D模型打印出来或与其他3D软件进行互动。

2. 打印输出设置打印输出是将CAD绘制的图形通过打印机打印出来，通常用于纸质文件的制作和传递。

以下是一些常见的打印输出设置技巧：a) 页面设置：在打印输出之前，您需要先设置绘图的页面大小和方向。

通过“布局”选项可以调整绘图纸张的大小，并选择纵向或横向排列方式。

b) 打印设置：在打印输出之前，您可以调整打印机的设置，如纸张类型、打印质量和颜色模式等。

根据不同的需求，选择适当的打印机设置可以确保输出的效果符合要求。

c) 图纸范围：您可以选择打印整个绘图或者只打印部分区域。

通过“打印范围”选项可以设定所需的打印范围，以便节省打印纸张和墨水的使用。

d) 图纸比例：根据需要，您可以调整绘图的比例进行打印输出。

选择适当的比例可以确保打印出的图纸符合实际大小，方便测量和使用。

CAD视图导出技巧

CAD视图导出技巧CAD（计算机辅助设计）软件是设计师必备的工具之一，它提供了强大的设计功能和灵活的编辑选项。

然而，在一些特定的情况下，我们可能需要将CAD绘图转化为其他格式，以便与他人共享或进一步处理。

在本篇文章中，将介绍一些CAD视图导出的技巧，帮助您快速、高效地将CAD视图导出为不同的文件格式。

一、导出为图片格式1. 在CAD软件中打开您想要导出的绘图文件。

确保您已对绘图进行编辑和排版，以符合您的要求。

2. 点击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择您要保存的文件格式为图片格式，如JPEG、PNG或BMP等。

3. 在保存选项中，您可以设置图片的分辨率和颜色深度。

根据实际需要进行调整，以达到较好的视觉效果。

4. 确认保存路径和文件名，点击“保存”按钮。

稍等片刻，导出过程将完成，并将图片保存至您指定的文件夹中。

二、导出为PDF格式1. 打开CAD绘图文件，并对其进行必要的编辑和调整。

2. 单击“文件”菜单，选择“打印”选项。

在弹出的打印对话框中，选择您的打印机名称为“Adobe PDF”或其他虚拟打印机，以将绘图文件转化为PDF格式。

3. 根据实际需要，设置纸张大小、方向和边距等打印选项。

4. 点击“打印机和纸质/质量”选项卡，您可以进一步设置打印输出的质量和效果。

如果需要，也可以设置密码保护或添加水印等安全措施。

5. 单击“打印”按钮，选择保存路径和文件名，点击“保存”。

稍等片刻，CAD视图将被导出为PDF格式，并保存在您指定的位置中。

三、导出为DWG或DXF格式1. 打开CAD绘图文件，并确保它已经编辑和准备完毕。

2. 单击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择DWG或DXF格式为保存类型。

3. 在保存选项中，您可以进一步设置CAD版本、文件格式和压缩方式等。

4. 确认保存路径和文件名，并单击“保存”按钮。

稍等片刻，CAD视图将被导出为DWG或DXF格式，并保存在您指定的位置中。

CAD教程图形导出与文件格式转换

CAD教程：图形导出与文件格式转换在CAD领域中，图形导出与文件格式转换是非常重要的技巧之一。

通过合适的导出与转换方式，可以让我们将CAD图形应用到其他软件或平台中，以实现更广泛的应用。

以下将介绍几种常见的CAD图形导出与文件格式转换的方法和技巧。

1. 导出为DXF格式DXF（Drawing Exchange Format）是AutoCAD软件使用的一种常见的交换格式。

它可以向其他CAD软件提供图形数据，同时也可以进行跨平台之间的图形数据交换。

要将CAD图形导出为DXF格式，可以通过以下的步骤进行操作：- 打开要导出的CAD图形文件- 在菜单中选择“文件”>“另存为”>“另存为类型”中选择“DXF文件(*.dxf)”- 点击“保存”按钮，即可将CAD图形导出为DXF格式的文件2. 导出为DWG格式DWG（drawing）格式是AutoCAD软件使用的原生文件格式，是保存CAD图形的首选格式。

如果需要将CAD图形导入到其他CAD软件中进行编辑或观看，可以将CAD图形导出为DWG格式。

以下是导出DWG文件的步骤：- 打开要导出的CAD图形文件- 在菜单中选择“文件”>“另存为”>“另存为类型”中选择“DWG文件(*.dwg)”- 点击“保存”按钮，即可将CAD图形导出为DWG格式的文件3. 导出为PDF格式PDF（Portable Document Format）是一种非常常见的文档格式，可以方便地在不同的平台上进行查看与打印。

如果需要将CAD图形文件分享给其他人或进行打印，可以将CAD图形导出为PDF格式，以下是导出PDF文件的步骤：- 打开要导出的CAD图形文件- 在菜单中选择“文件”>“另存为”>“另存为类型”中选择“PDF文件(*.pdf)”- 点击“保存”按钮，即可将CAD图形导出为PDF格式的文件4. 转换为图片文件有时候我们需要将CAD图形转换为图片文件，以便插入到演示文稿、网页或其他场景中。

DWG转PDF和CAD转JPG要怎么做？迅捷CAD编辑器转换功能详解

DWG转PDF和CAD转JPG要怎么做？迅捷CAD编辑器转换功能详解CAD 图纸只是我们对设计图纸一种广义上的称呼，其实CAD图纸包括了DWG、DXF和DWT在内的多种图纸格式。

但是它们都有一个共同点，图纸的尺寸比较大，清晰度很高。

虽然这在设计、修改图纸的过程中是优点，但是如果要在手机打开图纸就显得很不方便。

所以我们通常会把CAD图纸转换成其他更常见的、占据内存比较小的文档格式。

下面就来讲讲怎么把DWG转PDF以及CAD转JPG。

一、DWG转PDFCAD软件是没有自带文件转换功能的。

我们要借助CAD编辑器来实现转换，这里推荐一个好用的CAD编辑器给大家--迅捷CAD编辑器。

1.在官网下载安装后，我们双击图标运行软件。

然后单击“文件”，然后选择“批处理”进入批处理界面。

2.接着就开始添加需要转换成PDF的图纸。

如果需要批量把DWG转换成PDF，我们可以利用Ctrl键同时添加多个文档。

3.接着选择需要转换的格式，软件列表里有许多格式可以选择，我们只要选中我们需要的PDF格式即可。

4.最后一步就是转换了，直接用鼠标点击“开始”软件就会开始把文档转换成PDF。

如果你的图纸尺寸比较大，那么转换所需要的时间就会比较长，但是这个不会影响图纸的转换效果。

二、CAD转JPG1.CAD转JPG也是一样的道理，还是先在“批处理”界面中进行文件的添加。

如果你需要把整个文档的CAD图纸都转换成JPG格式，你也可以选择“加入文件夹”，一次性添加整个文件夹进行转换。

2.如果你需要对转换后的文件格式和色彩进行调整，可以直接在“自定义”模块进行调整。

3.软件默认是把转换后的文档保存在C盘，我们也可以根据自己的需要在“输出目录”进行修改。

最后单击“开始”就可以实现转换了。

以上就是用迅捷CAD编辑器把DWG转PDF和CAD转JPG的全部过程了。

PET/CT示踪剂18F-FDG(氟代脱氧葡萄糖)氟代脱氧葡萄糖氟代脱氧葡萄糖是2-脱氧葡萄糖的氟代衍生物。

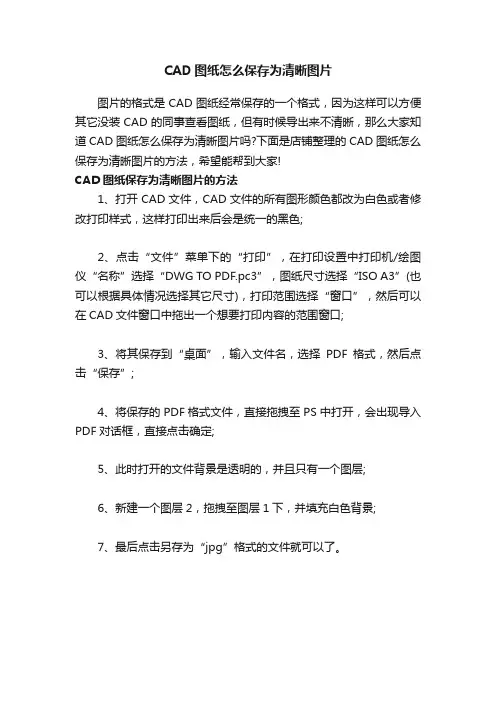

CAD图纸怎么保存为清晰图片

CAD图纸怎么保存为清晰图片
图片的格式是CAD图纸经常保存的一个格式，因为这样可以方便其它没装CAD的同事查看图纸，但有时候导出来不清晰，那么大家知道CAD图纸怎么保存为清晰图片吗?下面是店铺整理的CAD图纸怎么保存为清晰图片的方法，希望能帮到大家!
CAD图纸保存为清晰图片的方法
1、打开CAD文件，CAD文件的所有图形颜色都改为白色或者修改打印样式，这样打印出来后会是统一的黑色;
2、点击“文件”菜单下的“打印”，在打印设置中打印机/绘图仪“名称”选择“DWG TO PDF.pc3”，图纸尺寸选择“ISO A3”(也可以根据具体情况选择其它尺寸)，打印范围选择“窗口”，然后可以在CAD文件窗口中拖出一个想要打印内容的范围窗口;
3、将其保存到“桌面”，输入文件名，选择PDF格式，然后点击“保存”;
4、将保存的PDF格式文件，直接拖拽至PS中打开，会出现导入PDF对话框，直接点击确定;
5、此时打开的文件背景是透明的，并且只有一个图层;
6、新建一个图层2，拖拽至图层1下，并填充白色背景;
7、最后点击另存为“jpg”格式的文件就可以了。

将CAD图纸导出为其他文件格式的方法

将CAD图纸导出为其他文件格式的方法在使用CAD软件进行设计工作时，有时我们需要将绘制的CAD图纸导出为其他文件格式，以便与他人共享或在其他软件中进行进一步处理。

本文将介绍几种常用的方法来将CAD图纸导出为其他文件格式。

1. 导出为PDF格式PDF是一种常见的文件格式，它可以在各种设备上保持原始文件的格式和布局。

在CAD软件中，我们通常可以通过选择“导出”或“打印”选项将图纸导出为PDF格式。

在导出选项中，可以选择导出的页面范围、图纸的缩放比例、线宽和颜色等设置。

导出为PDF后，我们可以使用PDF阅读器进行查看和共享。

2. 导出为图像文件如果我们需要将CAD图纸嵌入到文档或演示中，或者需要在网页上显示，可以将其导出为图像文件，如JPEG、PNG或BMP格式。

在CAD软件中，我们可以在“导出”选项中选择图像格式并设置导出的分辨率。

高分辨率的导出图像将保留更多的细节，但文件大小也会随之增加。

3. 导出为DWG或DXF格式DWG和DXF是CAD软件的原生文件格式，它们可以在不同的CAD软件之间进行兼容和交换。

如果我们需要与其他CAD软件用户共享图纸，或者需要在不同的CAD软件中进行修改，可以将CAD图纸导出为DWG或DXF格式。

在导出选项中，可以选择导出的格式版本，以确保兼容性。

4. 导出为STEP或IGES格式STEP（Standard for the Exchange of Product model data）和IGES （Initial Graphics Exchange Specification）是CAD软件中常用的通用文件格式，它们可以用于将CAD图纸导入到其他CAD软件中进行编辑和修改。

在CAD软件中，我们可以选择将图纸导出为STEP或IGES 格式，并设置导出的精度和其他参数。

5. 导出为VRML或STL格式VRML（Virtual Reality Modeling Language）和STL （Stereolithography）是用于三维可视化和打印的文件格式。

CAD图形怎么导出成JPG格式天正图形导出快捷键

CAD图形怎么导出成JPG格式天正图形导出快捷键
CAD图形导出成JPG格式的方法一
打开要打印的CAD文件，按“ctrl+P"快捷键，打开“打印”对话框。

如图，单击下面的箭头，展开完整版的“打印”对话框。

在右上方，打印样式表里选择“monchrome.ctb”打印样式，这个样式，他是将文件中所有线条，转成黑白色。

选择好以后，确定就可以打印了。

看一下效果是不是很清晰啊。

为什么有的时候，我们打印出来不清晰呢，我看过很多人打印，他们
出的问题主要是打印样式选择是：“graycale.ctb”这个样式是将彩色的
线条转换成灰色。

他是根据颜色亮度转换的，如果颜色很亮，几乎转换成
白色，显然打印出来不清晰了。

CAD图形导出成JPG格式的方法二
选中所有，把Bylayer改成byblock。

打开布局-页面器。

点修改、打印样式选acad.ctb，再点右边的编辑
按钮，选中所有颜色，然后，右边特性按钮，颜色选中黑色。

就是说然后
用打印的方式。

提问应该告知你cad的版本装一个acrobat软件，无法给
详细步骤。

打印的时候注意选择打印样式。

现在imac上没有cad，会有
一个adobepdf的虚拟打印机，各个版本自带的打印样式好像有不一样的
地方，打印成pdf，并设置不同的线型。

怎么将CAD图纸转为高清JPG、PNG图片格式？

怎么将CAD图纸转为高清JPG、PNG图片格式？
CAD图纸转成JPG、PNG图片格式不清晰怎么办？DWG格式的CAD图纸在CAD软件中查看放大缩小都是很清晰的，但有时我们需要将DWG格式的CAD图纸转换成JPG或者PNG 格式的图片进行查看，而一旦转成图片格式，放大之后就没有DWG格式的清晰了，这个时候如果转成的JPG、PNG图片本身就不清晰，那就根本没发看了。

怎么将CAD图纸转为高清JPG、PNG图片格式？就成了我们的一大难题，而今天我们就来帮助大家解决这个难题，摆脱这个困扰，轻松实现将CAD图纸转为高清JPG、PNG图片格式，一起来看吧！
在正式讲解将CAD图纸转为高清JPG、PNG图片格式方法之前，必须要和大家说一下，有的CAD软件提供了图片清晰度的选项，而有些CAD软件则没有此功能，这个时候大家一定要选择有此功能的CAD软件。

第一步：在CAD软件中打开需要转换成图片的图纸，点击界面左上角的logo，在出来的下拉菜单中选择【图片输出】，如下图所示：
第二步：根据界面上的命令提示，用鼠标框选需要输出图片的范围，如下图所示：
第三步：选定之后将跳出【输出图片】对话框，我们只需在此对话框中选择【输出格式】为JPG或者PNG，再将【输出精度】选择为高，点击确定即可。

如下图所示：
第四步：点击确定之后将会跳出图片保存的页面，在此页面中我们可以设置图片保存的路径，图片的名称以及再次选择图片的格式，如下图所示：我们将图纸保存在桌面，图片名称默认为图纸的名称：中国建筑，格式为我们刚刚设定的格式JPG。

图片保存之后我们可以在电脑桌面上看到这张图片，如图所示：
双击这里的图片就可以直接在图片查看器里面进行查看了。

怎样把CAD格式转换成PDF或者JPG格式

英文原版下载地址：
/soft72006
3.除了以上介绍的方法，Dwg文件转换成为PDF文件的方法还有很多，都是要通过软件来实现的。
Adobe Acrobat Professional7.0软件可以装一个PDF虚拟打印机，你用中国打印机就可以打印CAD图为PDF格式了，还可以编辑和修改PDF格式的文件，偶用的就是这个。
另外说一句打印样式表如选择为"无",则图片线条是彩色的;如果选择为"monochrome.ctb"则图片为黑白的!
具体的参考请看这个：
/read-and-tid-733.html
里面还有图形介面哦，不错的，手把手的教你！
2.当然，你要是觉得麻烦的话，可以用DwgConverter V3.6.0.0这种软件，
这个是用来修改pdf编辑PDF的专业软件，不是平常用来浏览PDF的Adobe Acrobat reader , 软体增进企业在设计与处理重要文件时的可靠性与效率。Adobe Acrobat7.0 专业版提供您可以从任何文件转成Adobe PDF档案格式，只要一个按键就可以从Microsoft Office或是网路浏览器或Microsoft Visio及AutoCAD中转出你要的PDF档、可以保留文件的图层并且支援大型版面的图形。Adobe Acrobat7.0 专业版可以加速文件传达的效率，可以让您掌握精确完成的时程且提供了内建欲转换文件预览的功能。
它可以成批地将cad制图输出的DWG/DXF 文件格式转换成JPEG、TIFF、BMP、 GIF、PNG、WMF、EMF等图片格式。有的网站下载的这款软件也可以转化成PDF格式的（英文原版的绝对可以）
天空软件站下载地址：
/soft/19641.html

分享四个AutoCAD图dwg格式转jpg等图片格式的方法

分享四个AutoCAD图dwg格式转jpg等图片格式的方法关于CAD图纸转化为jpg等图片格式的方法，本人总结和归纳了四大类，其中每一大类又有不同的几种方法，望朋友们加以研究，融会贯通，找到最适合自已的方法：第一类：打印法。

（以打印设置为核心，之后转存图片格式）方法之一：添选postscript level 1打印机，输出eps文件，Photoshop 转存为图片格式。

使用指数：★★★★★具体步骤：如下a、下拉菜单“文件”>>“打印机管理器”>>弹出窗口里双击“添加打印机向导”>>“简介”下一步>>“开始”下一步>>“打印机型号” 默认（生产商Adobe型号postscript level 1）下一步>>“输入PCP或PC2”下一步>>“端口”里把右上面的点为“打印到文件” 下一步>>“打印机名称”下一步>>“完成”。

b、然后准备画好的CAD图进行打印，在“打印设备”里下拉选择“Postscript Level 1”，在右下面勾选“打印到文件”，并选择要保存的EPS文件路径。

c、确认其它打印设置，内容、颜色、线宽等，之后确定。

d、用Photoshop打开导出的EPS文件，设置相应的分辨率。

文件打开后，根据自己的需要调整、修改，最后合并图层，另存为想要的图片格式就OK啦。

自我评价：目前最“专业”的方法。

可以得到线条的颜色、粗细，可调分辨率等，十分OK。

方法之二：用PbulishToWeb JPG.pc3打印机，直接打印输出JPG文件。

使用指数：★☆☆☆☆具体步骤：如下a、准备画好的CAD图，之后点“打印图标”，弹出对话框。

b、在“打印设备”里点下拉，选择“PbulishToWeb JPG.pc3”打印机。

c、在“打印设置”里下拉选择其中一个尺寸，最后点确定。

OK。

自我评价：虽说简便，但输出的文件质量不是很理想。

CAD转图片,CAD转JPG一键转换,快速操作

CAD转图片，CAD转JPG一键转换，快速操作文件怎么转换为图片格式？要怎么操作可以将CAD输出为JPG呢？使用怎样的步骤可以快速进行操作呢？这里和你分享详细的操作步骤，迅捷CAD转换器快速帮你操作，一起看看吧。

第一步：第一步需要将迅捷CAD转换器软件安装在电脑上，对于软件的安装打开电脑浏览器搜索迅捷CAD转换器在线，找到官网进行下载安装。

第二步：双击软件就可以将软件打开，进入软件选择CAD转图片功能点击进入，选择完成之后，选择右侧的添加文件点击选择将要进行转换的CAD格式文件进行添加。

第三步:设置转换图片文件的格式为JPG，输出色彩，背景颜色以及其他的属性根据需要进行设置。

第四步：下面进行转换文件存储路径的设置，选择右上角的浏览按钮进行操作，操作完成之后，选择批量转换按钮，即可将CAD输出为图片格式。

简单的四个步骤快速就可以将CAD格式文件转换为图片格式啦，同时上述的操作步骤，同样可以将完成CAD格式其他之间的转换，赶紧试一试吧。

CAD图纸导出与打印格式设置教程

CAD图纸导出与打印格式设置教程一、CAD图纸导出在使用CAD软件进行绘图时，有时候需要将图纸导出为其他格式，比如PDF、JPEG等。

下面，我将介绍一下如何实现CAD图纸的导出。

1. 打开CAD软件，在绘制完成的图纸上点击“文件”菜单，然后选择“导出”。

2. 在弹出的导出对话框中，选择你希望导出的文件格式，比如PDF、JPEG等，然后点击“确定”。

3. 在保存对话框中，选择保存的路径和文件名，并点击“保存”。

4. 等待导出过程完成，导出的文件将保存在你选择的路径中。

二、CAD图纸打印格式设置在打印CAD图纸之前，我们需要进行一些格式的设置，以确保打印出的图纸符合我们的要求。

下面，我将介绍一下CAD图纸打印格式设置的步骤。

1. 在CAD软件中，点击“文件”菜单，然后选择“打印”或按下快捷键“Ctrl+P”。

2. 在打印对话框中，选择你希望打印的打印机，并点击“打印设置”。

3. 在打印设置对话框中，我们可以进行一些常见的设置，比如纸张的大小、打印的比例、打印的方向等。

- 纸张大小：选择与你要打印的图纸尺寸相匹配的纸张大小。

通常，CAD软件会自动根据图纸的大小设置默认的纸张大小。

- 比例：选择合适的比例，保证打印出的图纸符合实际要求。

可以根据需要选择固定比例或者指定一个自定义比例。

- 方向：根据图纸的布局，选择打印的方向，比如纵向或横向。

- 其他设置：根据需要进行其他的打印设置，比如图形的颜色、线型的显示等。

4. 设置完成后，点击“确定”返回到打印对话框。

5. 在打印对话框中，选择打印的份数和范围。

可以选择打印全部页面还是只打印选定的页面。

6. 点击“打印”开始打印过程。

请注意，确保你的打印机已正确连接，并且有足够的打印纸和墨盒。

以上就是CAD图纸导出与打印格式设置的教程。

希望对大家有所帮助。

通过导出和设置打印格式，我们可以方便地将CAD图纸保存为不同格式的文件，并打印出满足需求的纸质图纸。

使用这些功能，可以提高我们的工作效率，并方便与他人进行图纸交流与共享。

CAD打印成JPG格式详解

CAD打印成JPG格式详解1.选择JPG打印样式
2.添加A3图纸，一般设置成（42x29.7）x100像素就很清楚了。

3.选择刚刚创建的A3 图纸；
4.选择acad打印样式，进入详细设置
选中全部颜色，如果要黑白打印在右侧颜色选项中选择“黑”，并将线宽设置成0.2000
选择墙体的颜色（以多少号线区分），单独设置墙厚，可选择0.650；在选择窗线的颜色，可设置成0.050，以此类推，
一般只有标注线、墙体线、窗线、填充线、轴线几种线区分，所以绘图时颜色要区分开，窗户线最细。

设置完成后保存并关闭。

5.按窗口打印，框选出打印图纸图框，并打印预览。

根据预览情况可再重新设置线宽，最后打印成JPG格式保存。

CAD快速看图王教程之DWG转JPG格式

CAD快速看图王教程之DWG转JPG格式
将CAD文件转化为JPG图片格式，这个还是比较简单的，使用CAD看图王，无论在手机、电脑还是网页上都可以进行转化，操作简单，使用方便！
先说电脑，在电脑版的CAD软件中进行转化，在CAD软件中打开图纸→点击左上角的logo →选择图片输出→框选需要导出图片的区域→调出图片输出对话框，选择图片格式为JPG→确定，完成，如下图所示：
如果不方便在电脑上操作，手机上也可以，操作也很简单:手机CAD中打开图纸→点击界面
右上角更多（三个点）选择导出→导出图片格式→框选导出的范围→选择存储格式（jpg）→导出，即可完成，如下图所示：
如果没有安装CAD软件，也可以在电脑上直接用网页版进行导出，步骤如下:网页版CAD中
打开图纸→左侧菜单导出图片→格式选择JPG→确定完成。

如下图所示：
CAD软件导出JPG格式还是相对比较简单的，无论是电脑、网页还是手机上均可操作，并且操作简单，方便。

文章来源：浩辰CAD官网CAD教程。

CAD图纸怎么打印转换为图片

CAD图纸怎么打印转换为图片
JPG图片格式是大家经常需要用到的，因为我们经常会用CAD图纸转换，那么大家知道CAD图纸怎么打印转换为图片吗?下面是店铺整理的CAD图纸怎么打印转换为图片的方法，希望能帮到大家!
CAD图纸打印转换为图片的方法一
1、直接通过打印即可将dwg的图纸内容转换成JPG格式图片。

2、点文件-打印，在打印机选择JPG.pc3。

3、其他的选项还是按照正常打印选择设置，设置完毕以后点确定。

4、这时软件出现一个保存的界面，可以设置打印图片的名字和保存位置，然后点保存，格式就是JPG的。

CAD图纸打印转换为图片的方法二
方法1.这种方法，比较简单，对付一下A3.4图差不多，清晰度不是很高，但绝对对截图要好，就是利用CAD自带的打印机。

打印时，选择打印设备，选择cad自带的publishtoweb jpg.pc3打印机，并在下面设置好打印文件路径，打印设置纸就选你需要的，最好是A3.4就行了，太大了，清晰度不够好，点打印就可以了。

方法2.做汇报用的挂图，效果比较好，因为在CAD里直接打不出来，打印机内存不够，所以就转成JPG，就是用Adobe Acrobat 7.0 Professional软件，(就是做PDF格式的软件，记得啊，看清楚啊，是professional版，不是read阅读版)，装好后.也是打印，先把它打印成pdf格式，可以任意调打印尺寸，转成PDF格式后，运行Adobe Acrobat 7.0 Professional，点击文件>>>另存为>>>类型下面有jpg 格式，这种方法很清晰。

Dwg文件怎样批量转换成JPG图片？

Dwg文件怎样批量转换成JPG图片？
Dwg文件怎样批量转换成为JPG图片？将dwg文件进行转换其实是需要一定的技术的，但是将dwg文件转换成JPG图片也是很有必要的，因为面对不同的人所需要的文件的格式都是不一样的，而很多人经常接触的都是图片形式，所以掌握dwg文件批量转换成JPG 图片也是很有必要的，下面我就和大家说一下转换方法。

想要将dwg文件批量做转换成JPG图片其实也是很简单，只要借助于迅捷CAD编辑器这款软件，就可以快速的将dwg文件批量转换成JPG图片了，想要知道具体的转换方法就接着往下看吧。

1、首先需要打开浏览器下载迅捷CAD编辑器这款软件，找到官网最新版的软件资源下载即可。

2、接着打开安装好的软件，打开之后就可以在出现的界面上依次点击“文件”—“批处理”—“批处理”按钮了，这样就可以进入到新的操作界面了。

3、接着点击界面上的“添加文件”按钮了，想要批量进行转换就可以点击“加入文件
夹”按钮，这样就可以将dwg文件进行添加了。

4、然后进行输出格式的选择，只要找到输出格式并且点击后面的倒三角图形，然后在下拉框中将输出格式选择成为JPG格式就好了。

5、最后点击输出目录后面的浏览按钮选择文件的保存路径，选择好后就可以点击“开始”按钮将dwg文件进行转换了。

以上描述的全部步骤就是将dwg文件转换成JPG图片的方法了，有需要的朋友们赶紧来试试这个方法吧，相信大家肯定会喜欢我介绍的这个方法哦。

cad中如何导入jpg图片格式

cad中如何导入jpg图片格式
CAD画图经常需要用到图片，那么大家知道cad中如何导入jpg 图片格式吗?下面是店铺整理的cad中如何导入jpg图片格式的方法，希望能给大家解答。

cad中导入jpg图片格式的方法：
1.在桌面打开CAD软件，在窗口处找到插入。

2.出现下拉菜单，然后找到DWG参照。

3.出现选择参照文件窗口，找到需要插入的图片。

4.在文件类型处找到下拉箭头，点击，选择所有图像文件。

5.选择需要插入CAD的图片，点击打开。

6.然后出现一个附着图像，在对话框里设置图片，图片角度位置不对的话，就在角度位置调整。

最后点击确定。

7.之后返回绘图窗口。

移动十字光标，选择一个位置后鼠标左键确定插入图片。

8.将十字光标向斜上方拉动，点击鼠标左键。

9.找好比例位置之后图片就被插入到CAD里了。

CAD导出JPG清晰大图方法

1、打开要导出的CAD图形；
2、点打印，在跳出对话中(附件中图1)，
在打印机/绘图仪，名称下拉列表中选择PublishToWeb JPG.pc3；(附件中图2)，
3、在图纸尺寸下拉列表中选择：最大的那个像素(我的是2480.50X3508.00像素)，可能和你的打印机有关系；
4、在打印区域和打印范围下拉列表中选择：窗口，再点一下后的窗口(附件中图3)，然后用鼠标框选你要导出的图形范围；
5、在打印偏移中勾选上居中打印，(附件中图4)；
6、在打印比例中勾选上布满图纸，(附件中图5)；
7、点确定，跳出浏览打印文件对话框，(附件中图6)；
8、保存于你要的文件路径(只要你能找的到就行)，
9、打开你刚才保存的文件，看是不是你所要的JPG文件？
10、如果还是够清晰，可以在第1步后先把你要导出的的图形分成相等的若干块(记着一定要相等，不然比例就不一样了)，(附件中图7)；
11、然后重复2-9步骤，分块保存；
12、打开Photoshop，把分别保存的各块导出图拼合在一起就可以了。

CAD中的图纸提取与转换技巧

CAD中的图纸提取与转换技巧CAD（计算机辅助设计）是一种广泛应用于工程设计和制图领域的软件工具。

在CAD中，图纸提取和转换是常见的任务，它们帮助我们从原始设计文件中提取信息并将其转换为其他格式，以满足特定需求。

本文将介绍CAD中的一些图纸提取和转换技巧，希望能对广大CAD使用者有所帮助。

首先，我们来讨论图纸的提取。

在CAD中，提取图纸的关键是正确选择和捕捉所需的信息。

常见的提取任务包括提取长度、面积、角度、坐标等。

一种常用的方法是使用CAD中的测量工具，例如长度测量工具和面积测量工具。

通过选择合适的测量工具，我们可以准确地提取所需的尺寸和面积信息。

此外，CAD还提供了一些其他实用工具，如边界检查工具和交叉点检查工具，帮助我们更方便地提取图纸信息。

其次，让我们来探讨图纸的转换。

在CAD中，图纸的转换通常是将其转换为其他格式，以满足不同的需求。

最常见的转换是将CAD图纸转换为PDF格式。

PDF格式是一种广泛应用于文档交换的文件格式，具有跨平台、易于浏览、打印和共享的特点。

在CAD中，我们可以使用专门的软件或插件将图纸直接转换为PDF格式。

这样，我们可以方便地在不同设备上查看和共享图纸，而无需安装CAD软件。

除了将CAD图纸转换为PDF，还可以将其转换为其他格式，如图像格式（如JPG、PNG、TIFF等）或其他CAD格式（如DWG、DXF 等）。

如果我们想在其他软件中编辑CAD图纸，可以将其转换为DWG或DXF格式。

这些格式是广泛应用于CAD软件的原生格式，可以方便地导入和编辑。

要将CAD图纸转换为图像格式，可以使用CAD软件本身提供的导出功能或使用第三方插件。

除了图纸提取和转换技巧，还有一些其他与CAD相关的技巧值得注意。

例如，快捷键的使用可以大大提高我们的工作效率。

CAD软件通常提供了大量的快捷键，可以用于执行常见的操作，如选择、复制、粘贴等。

熟练掌握这些快捷键，可以减少我们的操作步骤和时间。

此外，通过使用CAD软件的自动对齐和吸附功能，我们可以更准确地绘制对象和编辑图纸。
