2.1.1气动执行元件的类型

2.1.1气动执行元件的类型
此外,在低于大气压力下工作的真空元件也是一类气动执行元件, 广泛应用于电子元件组装和机器人等领域;气爪又称气动手指,是由气 缸驱动的另一类气动执行元件。
气缸一般按结构特征、功能、驱动方式或安装方法等进行分类。按作 用口形式分为两类:单作用气缸和双作用气缸。
(1)单作用气缸
进气
排气口

图2-1 单作用气缸结构
4、气动真空元件
真空元件:气动传动系统中,在低于大气压力下工作的元件。由真空元 件组成的气压传动系统称为真空系统,真空系统主要由真空发生装置、真空 控制阀和真空执行元件(真空吸盘)等组成。
图2-7发生装置Biblioteka 真空泵图2-8真空控制阀 图2-9执行元件-真空吸盘
5、气爪
常见气爪的驱动是由气缸驱动器来实现的;气缸缸体内安装了左右两个 独立的活塞,每个活塞都与外部的气爪相连,因此每个活塞的运动则表示单 个气爪的移动。
图2-2 单作用气缸实物
单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压 推动活塞产生推力伸出,靠弹簧或自重返回。
(2)双作用气缸
1—后缸盖;2—缓冲节流针阀;3、7—密封圈;4—活塞密封圈;5—导向环;6—磁性环; 8—活塞;9—缓冲柱塞;10—活塞杆;11—缸筒;12—缓冲密封圈;13—前缸盖;14— 导向套;15—防尘组合密封圈
图2-10 气动手指
图2-11 Y型气爪
谢谢观看!
图2-3 双作用气缸结构
图2-4 双作用气缸实物
双作用气缸:从活塞两 侧交替供气,在一个或两个 方向输出力。
气动马达是将压缩空气的压力能转换成旋转运动的机械能的装置。按结 构形式可分为:叶片式、活塞式和齿轮式等。
(1)叶片式气动马达
图2-5 叶片式气动马达结构

气动元件符号大全

气动元件符号大全

气动元件符号大全气动元件符号是指在气动系统中使用的各种元件所对应的标志符号。

这些符号的使用可以帮助工程师和技术人员更好地理解和设计气动系统,提高工作效率,减少错误发生。

下面将介绍一些常见的气动元件符号,以便大家在工程设计和使用过程中能够更加便捷地进行相关操作。

1. 气缸符号,气缸是气动系统中常见的执行元件,用于产生直线运动。

气缸符号通常由一个长方形表示,上下分别有两条平行线代表气缸的活塞杆。

在平行线的左右两侧还会有箭头指示气缸的运动方向。

2. 阀门符号,阀门在气动系统中用于控制气流的通断和方向。

阀门符号通常由一个长方形和其内部的图形组成,图形的形状表示阀门的类型,如直通阀、三通阀、换向阀等。

3. 气源处理元件符号,气源处理元件用于对气源进行处理,如过滤、减压、润滑等。

气源处理元件符号通常由一个长方形和内部的图标组成,图标表示元件的功能,如过滤器、减压阀、润滑器等。

4. 连接件符号,连接件用于连接气动系统中的各个元件,如管接头、快速接头等。

连接件符号通常由一个长方形和内部的图标组成,图标表示连接件的类型和连接方式。

5. 气压表符号,气压表用于测量气动系统中的压力,其符号通常由一个圆形和内部的刻度线组成,刻度线表示压力的大小范围。

6. 气动马达符号,气动马达用于将气动能转化为机械能,用于驱动机械设备。

气动马达符号通常由一个长方形和内部的图标组成,图标表示马达的类型和工作方式。

以上是一些常见的气动元件符号,它们在气动系统中起着至关重要的作用。

通过了解和掌握这些符号,工程师和技术人员能够更加准确地设计和使用气动系统,提高工作效率,减少错误发生。

希望大家能够在工程实践中充分利用这些符号,为工作的顺利进行贡献自己的力量。

气动系统的组成及各部分作用

气动系统的组成及各部分作用

气动系统的组成及各部分作用气动系统是由多个部件组成的系统,它利用气体的压缩和流动来进行动力传递和控制。

它在各个领域中广泛应用,包括航空航天、汽车工业、制造业等等。

下面我们来详细介绍气动系统的组成及各部分作用。

1. 压缩机:气动系统的起点是压缩机。

它的作用是将空气压缩,并提高其压力。

压缩机可以分为离心式压缩机和往复式压缩机两种,常见的有螺杆式压缩机和活塞式压缩机。

通过压缩机,气体被压缩成高温高压气体。

2. 储气罐:压缩机将气体压缩后,需要将气体存储起来。

这时候就需要储气罐了。

储气罐可以平稳地提供气源,并保持系统的稳定性,同时可以缓冲气体压力的变化。

3. 管道系统:管道系统是气动系统的重要组成部分,它用来输送和分配气体。

在管道系统中,必须保持良好的密封性,以确保气体不会泄露。

管道系统应该有足够的强度和耐腐蚀性,以应对高压气体的要求。

4. 过滤器/调压器:在气动系统中,过滤器用于除去压缩空气中的杂质和颗粒物,以保护后续部件的正常运行。

而调压器则用来调节气体的压力,保持系统的稳定性,并确保输出的气体压力符合工艺要求。

5. 气缸:气缸是气动系统的执行元件,它将压缩气体的动能转化为直线或旋转的机械运动。

气缸有单动气缸和双动气缸两种类型。

在气缸中,通过气体的压力差来驱动活塞的运动,从而实现传动力量和执行工作。

6. 阀门:气动系统中的阀门用于控制气体的流动,并实现系统的开关和调节。

常见的阀门有手动阀、电磁阀、比例阀等。

阀门的开启关闭控制可以手动进行,也可以通过电气信号、压力信号等方式来实现自动控制。

7. 控制系统:气动系统中的控制系统用来控制气动元件的动作和顺序,实现机械的自动化控制。

控制系统一般由传感器、电气元件、控制器等组成,通过检测和处理信号来实现对气动系统的控制。

总的来说,气动系统的组成包括压缩机、储气罐、管道系统、过滤器/调压器、气缸、阀门和控制系统等。

每个部分都有着重要的作用,共同协作来完成气动能量的传递和控制,为各个领域的生产活动提供可靠的动力支持。

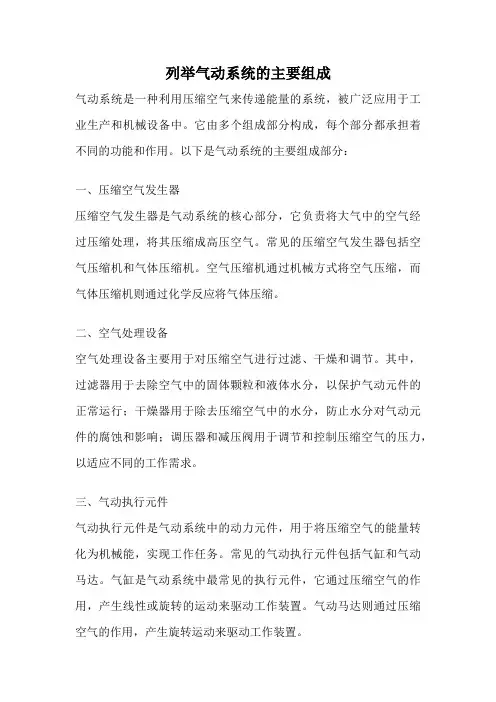

列举气动系统的主要组成

列举气动系统的主要组成

列举气动系统的主要组成气动系统是一种利用压缩空气来传递能量的系统,被广泛应用于工业生产和机械设备中。

它由多个组成部分构成,每个部分都承担着不同的功能和作用。

以下是气动系统的主要组成部分:一、压缩空气发生器压缩空气发生器是气动系统的核心部分,它负责将大气中的空气经过压缩处理,将其压缩成高压空气。

常见的压缩空气发生器包括空气压缩机和气体压缩机。

空气压缩机通过机械方式将空气压缩,而气体压缩机则通过化学反应将气体压缩。

二、空气处理设备空气处理设备主要用于对压缩空气进行过滤、干燥和调节。

其中,过滤器用于去除空气中的固体颗粒和液体水分,以保护气动元件的正常运行;干燥器用于除去压缩空气中的水分,防止水分对气动元件的腐蚀和影响;调压器和减压阀用于调节和控制压缩空气的压力,以适应不同的工作需求。

三、气动执行元件气动执行元件是气动系统中的动力元件,用于将压缩空气的能量转化为机械能,实现工作任务。

常见的气动执行元件包括气缸和气动马达。

气缸是气动系统中最常见的执行元件,它通过压缩空气的作用,产生线性或旋转的运动来驱动工作装置。

气动马达则通过压缩空气的作用,产生旋转运动来驱动工作装置。

四、气动控制元件气动控制元件主要用于控制和调节气动系统中的气流,以实现对气动执行元件的控制。

常见的气动控制元件包括三位五通阀、二位二通阀和速度控制阀。

三位五通阀可以控制气缸的前进、后退和停止动作;二位二通阀用于控制气缸的单向运动;速度控制阀用于调节气缸的运动速度。

五、气动连接元件气动连接元件主要用于连接气动元件和气源设备,以确保气流的顺畅传输。

常见的气动连接元件包括气管、接头和接头等。

气管用于传输压缩空气,接头和接头则用于连接气管和气动元件,以实现气流的进出和分配。

总结:气动系统的主要组成部分包括压缩空气发生器、空气处理设备、气动执行元件、气动控制元件和气动连接元件。

这些部分相互配合,共同完成气动系统的工作任务。

通过合理设计和选择,可以实现气动系统的高效运行,提高生产效率。

第六章 气动执行元件

第六章 气动执行元件

2、磁性耦合式无杆气缸
在活塞上安装了一组高磁性的永久磁环4,磁力 线通过缸筒与套在外面的另一组磁环2作用。由于 两组磁环极性相反具有很强的吸力。当活塞在一 侧输入气压作用下移动时,则在磁耦合力作用下 带动套筒与负载一起移动。
它的特点:小型、重量轻、无外部空气泄 漏、维修保养方便。当速度快、负载大时 ,内外磁环易脱开,即负载大小受速度影 响,且磁耦合的无杆气缸中间不可能增加 支撑点,最大行程受到限制。
如符合国际标准ISO6430、ISO6431、 ISO6432,符合我国标准GB8103-87(即 ISO6431)的都为标准化气缸。
对于ISO6431标准而言,标准主要内容 是对气缸的缸径系列、活塞杆伸出部分的 螺纹尺寸作了规定,对同一缸径的气缸的 外形尺寸(其长度、宽度、高度)作了限制, 对气缸的连接尺寸作了统一的规定。这一 规定仅针对外部连接尺寸的统一,而连接 件与气缸的连接尺寸未作规定。因此,对 于两家都符合ISO6431标准的气缸不能直 接互换,而必须连同连接件一起更换。这 一点在气缸选用时要特别注意
6.1.8 气液转换器
气液转换器是将气压直接转换为油压(增 压比为1:1)的一种气液转换元件。由于空 气有压缩性,而油液一般可不考虑压缩性 ,通过气液转换器可以获得液压驱动良好 的定位、稳定速度和调速特性,可用于精 密切削、精密稳定的进给运动。
当压缩空气由上部输 入管输入后,经管道 末端的缓冲装置使压 缩空气作用在液压油 面上,因而液压油即 以压缩空气相同的压 力,由转化器主体下 部的排油孔输出到液 压缸,使其动作。
6.1.3 冲击气缸
冲击气缸把压缩空气的能量转化为活塞高 速运动能量的一种气缸。活塞最大速度可 以达到10m/s以上,利用此动能做功,与 同尺寸的普通气缸相比,其冲击能要大上 百倍。

气动执行元件课件

气动执行元件课件

气缸分类
按活塞端面受压力分
按结构特征分 气 缸 分 类 按运动形式分
按功能分 按外形分
单作用气缸(弹簧压出、压回) 双作用气缸(单杆、双杆)
活塞式气缸 柱塞式气缸 薄膜式气缸 叶片式摆动气缸 齿轮齿条式摆动气缸
往复直线式气缸 摆动式气缸
普通气缸 特殊功能气缸
标准型气缸 特殊外形气缸
按缓冲方式分

动密封:回转或往复直线运动的部件密封 静密封:静止部件密封(缸筒密封圈,缓冲螺纹密封圈)
压缩密封圈:将密封圈放入密封沟槽内时,留有预压缩量, 靠密封面上的接触压力阻塞通路
特点:预压缩量越大,密封性越好,但摩擦阻力大, 能双向密封
气压密封圈:靠气压将密封圈的唇面压紧在密封面上 特点:气压越高,密封性越好 只能单向密封 唇部对磨损有一定的自补偿作用
齿轮齿条式摆动气缸
基本计算:
(1)摆动角度 = 2L / D0 单= L / D0
2 省空间气缸 (1)薄型气缸 (2)自由安装气缸
3 高位置精度气缸 4 无杆气缸 5 制动气缸 6 其他特殊气缸
(一) 标准气缸
1 单(向)作用气缸
(1)弹簧退回
(2)弹簧压出
(3)重力压出
(4)重力退回
(1) 基本结构
A:进、排气口
R:呼吸孔(过滤片)
(2) 特点 (a)结构简单,耗气量少 (b)由于弹簧作用,缩短了气缸的有效行程 (c)气缸输出力随运动行程的增大而减小 (d)弹簧吸收动能,减小活塞的撞击作用
(3)应用场合 输出力、运动速度要求不高的场合
2 双(向)作用气缸
(2) 分类 (a)无缓冲:活塞撞击端盖 (b)有缓冲:吸收撞击能
或者: (a)单活塞杆:两侧输出力和速度不相等 (b)双活塞杆:两侧输出力和速度不相等

气动执行元件

气动执行元件

Tianjin Sino-German Vocational Technical College
§5-3 几种特殊气缸
双活塞气缸 这个双活塞杆 气缸具有两个活塞 杆。
29 29
天津中德职业技术学院
Tianjin Sino-German Vocational Technical College
天津中德职业技术学院
Tianjin Sino-German Vocational Technical College
§5-2 标准化气缸
标准化气缸主要参数 缸径D 缸径D的决定了气缸输出力的大小,标准化气缸缸径有11种 规格:45,50,63,80,100,125,160,200,250,320,400 行程S 行程S决定了气缸的作用范围,标准气缸行程也系列化。但 一般可定制。 无缓冲气缸和气-液阻尼缸 通常S=(0.5-2)D,有缓冲 气缸, S=(1-10)D
8 8
合。
天津中德职业技术学院
Tianjin Sino-German Vocational Technical College
§5-1 气缸
气缸分类: 2、按结构特点分类: 柱塞式气缸
9 9
天津中德职业技术学院
Tianjin Sino-German Vocational Technical College
31 31
§5-1 气缸
气缸分类: 2、按结构特点分类: 薄膜式气缸 薄膜式气缸和活塞式气缸相比较,具有结构简单、紧 凑、制造容易、成本低、维修方便、寿命长、泄漏小、效 率高的优点。但是膜片的变形量有限,故其行程短(一般 不超过40~50mm),且气缸活塞杆上的输出力随着行程的加 大而减小。常用于气动夹具,自动调节阀及短行程工作场

气动元件符号大全

气动元件符号大全

气动元件符号大全气动元件是指以气体为动力源的机械元件,广泛应用于各种工业自动化控制系统中。

在气动系统中,各种气动元件都有其特定的符号表示,这些符号对于工程师和技术人员来说非常重要。

本文将为大家介绍气动元件的符号大全,帮助大家更好地理解和应用气动元件。

1. 阀门符号。

在气动系统中,阀门是控制气体流动的重要元件。

不同类型的阀门有着不同的符号表示。

常见的阀门符号包括,单向阀、电磁阀、手动阀、比例阀等。

通过这些符号,工程师可以清晰地了解阀门的类型和工作原理,从而进行系统设计和维护。

2. 气缸符号。

气缸是气动系统中常用的执行元件,用于产生直线运动。

气缸的符号表示通常包括气缸的类型、工作方式和控制方式等信息。

掌握气缸符号对于设计和调试气动系统至关重要,可以帮助工程师快速准确地理解气缸的工作原理和控制方法。

3. 压力表符号。

压力表是用于测量气动系统中气体压力的重要设备,其符号表示通常包括压力范围、测量方式和接口类型等信息。

了解压力表符号可以帮助工程师正确选择和安装压力表,确保气动系统的正常运行和安全性能。

4. 过滤器符号。

过滤器是用于清除气体中杂质和颗粒物的设备,其符号表示通常包括过滤精度、材质和接口类型等信息。

掌握过滤器符号可以帮助工程师正确选择和安装过滤器,保护气动系统中的其他元件,延长设备的使用寿命。

5. 接头符号。

气动系统中的接头用于连接管路和元件,其符号表示通常包括接头类型、尺寸和材质等信息。

了解接头符号可以帮助工程师正确选择和安装接头,确保气动系统的密封性和连接可靠性。

6. 气源处理符号。

气源处理设备用于对气源进行净化和调节,其符号表示通常包括净化方式、调节范围和接口类型等信息。

掌握气源处理符号可以帮助工程师正确选择和安装气源处理设备,确保气动系统的气源质量和稳定性。

7. 控制元件符号。

控制元件包括按钮、指示灯、传感器等设备,用于实现气动系统的控制和监测。

其符号表示通常包括功能、工作方式和接口类型等信息。

气动元件选型手册

气动元件选型手册

气动元件选型手册
气动元件选型手册是一个重要的参考资料,它可以帮助工程师和设计师根据具体需求选择合适的气动元件。

以下是一些常见的气动元件及其选型要点:
1. 气源处理组件:包括空气过滤器、减压阀、油雾器等,用于提供洁净、稳定的气源。

选型时需要考虑气源压力、流量和杂质含量等因素。

2. 气动执行元件:包括气缸、气马达等,用于实现机械运动。

选型时需要考虑负载大小、运动方式和安装空间等因素。

3. 气动控制元件:包括方向控制阀、流量控制阀、压力控制阀等,用于控制气流的流向、流量和压力。

选型时需要考虑控制精度、响应速度和稳定性等因素。

4. 真空元件:包括真空发生器、真空吸盘等,用于产生真空吸力。

选型时需要考虑吸力大小、吸盘尺寸和吸盘材料等因素。

5. 其他气动元件:包括气管、接头、密封件等,用于连接和密封气动系统中的各个部件。

选型时需要考虑耐压、耐腐蚀和耐高温等因素。

在选择气动元件时,还需要注意以下几点:
1. 了解气动系统的具体需求,包括工作压力、工作温度、环境湿度等。

2. 考虑气动元件的可靠性、耐用性和维护性。

3. 考虑气动元件的经济性,包括购买成本和维护成本。

4. 在实际应用中,可以根据实际情况进行适当的调整和修改,以达到最佳的使用效果。

总之,选择合适的气动元件需要考虑多个因素,包括气动系统的具体需求、元件的性能参数以及经济性等。

使用气动元件选型手册可以帮助工程师和设计师快速找到合适的气动元件并了解其性能参数和使用注意事项。

气缸的原理各种气缸的原理

气缸的原理各种气缸的原理

气缸的原理各种气缸的原理气缸是一种常见的气动执行元件,常用于工业领域的自动化设备和机械装置中。

气缸的原理是利用气体压力来产生线性运动,从而驱动负载实现所需的机械动作。

下面就介绍几种常见的气缸原理及其应用。

1. 普通气缸的原理:普通气缸是一种最常见的气动执行元件,它的工作原理是利用压缩空气在气缸内形成推力,推动气缸内的活塞产生线性运动。

当气缸内充满了压缩空气时,活塞受到压力作用向前运动,当气缸内的空气释放时,活塞受到外部负载的作用而向后运动。

普通气缸的工作原理非常简单,适用于各种线性推动场合,如挤压、夹持、推拉等。

2. 双向气缸的原理:双向气缸是一种特殊类型的气动执行元件,其原理是通过在气缸内交替充放压缩空气来产生连续的推拉运动。

双向气缸的工作原理是利用气体在气缸内的两端产生的压力差来推动活塞产生来回运动,从而实现正反向推拉。

双向气缸广泛应用于需要频繁来回运动的场合,如输送机、推拉装置、自动门等。

3. 旋转气缸的原理:旋转气缸是一种将气动能转化为旋转运动的气动执行元件,其工作原理是通过压缩空气产生的推力来驱动旋转气缸内的齿轮或齿条产生旋转运动。

通过调节气缸内压力和气缸外负载的大小,可以控制旋转气缸的旋转速度和角度。

旋转气缸广泛应用于需要旋转驱动的场合,如阀门控制、扭转装置、旋转工作台等。

4. 阻尼气缸的原理:阻尼气缸是一种将气动能转化为阻尼运动的气动执行元件,其工作原理是在气缸内设置特殊的阻尼装置,通过控制气缸内压力和气缸外负载的大小来实现阻尼效果。

阻尼气缸广泛应用于需要缓冲减震的场合,如升降平台、装卸设备、防撞装置等。

5. 膜片气缸的原理:膜片气缸是一种利用薄膜和气压产生运动的气动执行元件,其工作原理是通过在气缸内气压的变化使薄膜产生弯曲运动,从而驱动负载实现机械动作。

膜片气缸具有结构简单、体积小、响应速度快的特点,广泛应用于需要快速响应的场合,如原料输送、阀门控制、传感器触发等。

总之,气缸作为一种重要的气动执行元件,其原理多种多样。

气动元件符号大全

气动元件符号大全

气动元件符号大全气动元件是工业自动化中常用的一种元件,它们在控制系统中起着至关重要的作用。

而对于气动元件的符号,更是掌握了这些符号才能更好地理解和应用气动控制系统。

因此,本文将为大家介绍气动元件符号大全,希望能够帮助大家更好地理解和应用气动元件。

1. 气缸。

气缸是气动系统中常用的一种执行元件,它的符号通常为一个长方形,中间有一个斜线表示气缸的活塞。

在气缸符号中,还会标注出气缸的动作方式,比如单作用气缸和双作用气缸等。

2. 阀门。

阀门在气动系统中起着控制气流的作用,因此其符号也是比较多样化的。

常见的阀门符号包括单向阀、电磁阀、手动阀等,它们的符号形状各有不同,但都能清晰地表示出阀门的功能和工作原理。

3. 气源处理单元。

气源处理单元是用来处理气源质量的元件,其符号一般为一个长方形,内部标注有各种过滤器、减压阀等。

通过符号,可以清晰地了解气源处理单元的结构和工作原理。

4. 接头。

接头在气动系统中用来连接各种气动元件,其符号通常为一个圆形或者方形,上面标注有连接方式和接口类型等信息。

通过接头的符号,可以清晰地了解接头的结构和连接方式。

5. 气动执行机构。

气动执行机构是气动系统中常见的一种执行元件,其符号通常为一个长方形,内部标注有执行机构的结构和工作原理。

通过符号,可以清晰地了解气动执行机构的工作方式和动作原理。

6. 气动管路。

气动管路是连接各种气动元件的管道,其符号通常为一条直线,上面标注有管道的直径和连接方式等信息。

通过符号,可以清晰地了解气动管路的结构和连接方式。

7. 传感器。

传感器在气动系统中用来感知各种参数,其符号通常为一个长方形,内部标注有传感器的类型和参数范围等信息。

通过符号,可以清晰地了解传感器的工作原理和感知范围。

总结。

以上就是气动元件符号大全的介绍,通过了解这些符号,可以更好地理解和应用气动元件。

希望本文能够帮助大家更好地掌握气动元件的知识,提高工作效率。

气动执行元件(1)

气动执行元件(1)
气动执行元件(1)
气动执行元件(1)
气动马达的工作原理
气动执行元件(1)
w 当压缩空气从左气口进入气室后立即喷 向叶片,作用在叶片的外伸部分,产生 转矩带动转子作顺进针旋转运动,输出 旋转的机械能,废气从中间气口排出, 残余气体则从右气口排出;若左、右气 口互换,则转子反转,输出相反方向的 机械能。转子转动的离心力和叶片底部 的气压力、弹簧力使得叶片紧密地抵在 气动马达的内壁上,以保证密封,提高 容积效率。
气动执行元件(1)
特点:
w 结构简单; w 单作用气缸只在动作方向需要压缩空气,
故可节约一半压缩空气; w 复位弹簧的反作用力随压缩行程的增大
而增大,因此活塞的输出力随活塞运动 的行程增加而减小;
气动执行元件(1)
w 缸体内安装弹簧、增加了缸筒长度,缩短 了活塞的有效行程。
w 这种气缸一般多用于行程短,对输出力和 运动速度要求不高的场合(用在夹紧、退 料、阻挡、压入、举起和进给等操作上)。
w 增力气缸 增力气缸
综合了两个双 作用气缸的特 点,即将两个 双作用气缸串 联连接在一起 形成一个独立 执行元件。
气动执行元件(1)
w 摆动气缸(rotary cylinder) 是出力轴被限 制在某个角度内做往复摆动的一种气缸, 又称为旋转气缸。
w 按照摆动气缸的结构特点可分为齿轮齿条 式和叶片式两类。
气动执行元件(1)
气动马达的应用实例
气动执行元件(1)
叶片式马达的特点
w 具有防爆性能 ; w 马达本身的软特性使之能长期满载工作,温升
较小,且有过载保护的性能; w 有较高的起动转矩,能带载启动; w 换向容易,操作简单,可以实现无级调速; w 与电动机相比,单位功率尺寸小,重量轻,适

气动执行元件_气动马达PPT课件

气动执行元件_气动马达PPT课件

排 气 “ C” 滑 片Ⅰ
6 6

“ B” 顺 时 针 转供气
“ A” 反 时 针 II 转 供 气 (a)
6
天津中德职业技术学院
§6-2
Tianjin Sino-German Vocational Technical College
活塞式气动马达
➢结构:
7 7

2 2
矿山及风动工具中应用普遍。

➢活塞式气动马达在低速情况下有较大的输出功率重机、铰车、铰盘、拉管机等。
2
天津中德职业技术学院
§6
Tianjin Sino-German Vocational Technical College
5. 结构简单、操纵方便、维护容易、成本低。
6. 输出功率相对较小,最大只有20KW左右。
7. 耗气量大、效率低、噪声大。
3
天津中德职业技术学院
§6-1
Tianjin Sino-German Vocational Technical College
叶片式气动马达
➢结构:
主要包括一个径向装有3-
10个叶片的转子,偏心安
分配阀
8 8
( b) 8

天津中德职业技术学院
§6-2
Tianjin Sino-German Vocational Technical College
活塞式气动马达
➢特点:
活塞式气动马达适用
于转速低、转矩大的
场合。其耗气量不小,
9
9
且构成零件多,价格
高。

9
天津中德职业技术学院
§6
Tianjin Sino-German Vocational Technical College

气动元件的分类及应用

气动元件的分类及应用

气动元件的分类及应用气动元件是指利用压缩空气作为动力源的一种元件,广泛应用于自动化控制系统中。

根据其功能和特性不同,气动元件可以分为执行元件、控制元件和驱动元件等多种类型。

下面将分别介绍气动元件的分类及应用。

1. 执行元件执行元件主要用于实现机械运动的执行任务,包括气缸、气动电机和液压缸等。

其中,气缸是最常见的执行元件,它通过压缩空气的作用产生力和运动,广泛应用于各种机械设备的运动控制中。

气缸的工作方式主要有单作用气缸和双作用气缸两种,前者只有一个工作方向,而后者既可以有压力作用方向,也可以有压力消除方向。

气动电机利用压缩空气的动力实现旋转运动,广泛应用于自动化机械设备的转动控制中。

液压缸则是利用液压油的作用产生力和运动,主要应用于需要大力输出和长行程运动的场合。

2. 控制元件控制元件主要用于调节和控制气动系统的流量、压力和方向,包括节流阀、安全阀、方向控制阀和逻辑元件等。

节流阀可以通过调整流通截面积来改变气体流量,实现对气动系统的流量调节;安全阀则用于保护气动系统,当压力超过预设值时,安全阀会自动打开排放压力。

方向控制阀主要用于控制气缸的工作方向,通过控制阀芯的移动来实现气缸的正转、反转和停止等动作。

逻辑元件包括与门、或门、非门等,用于实现气动系统的逻辑控制。

3. 驱动元件驱动元件主要用于提供压缩空气作为动力源,包括压缩空气源、压力调节阀和管路连接件等。

压缩空气源是气动系统的动力来源,一般采用空压机或氮气瓶提供气源。

压力调节阀用于调节气动系统的工作压力,保证系统的安全和稳定工作。

管路连接件则用于连接不同的气动元件和管路,保证气体的流通和传输。

气动元件由于其特点如工作可靠、运行速度快、输出力矩大以及价格较低等优势,被广泛应用于自动化控制系统中。

其主要应用领域包括以下几个方面:1. 工业自动化气动元件在工业自动化领域中得到广泛应用,用于各种生产设备的运动控制,如机床、输送设备、装配线和机器人等。

气缸、压力控制和方向控制阀等气动元件能够实现快速、稳定的运动,提高生产效率和质量。

气动系统主要元件常见故障及排除方法

气动系统主要元件常见故障及排除方法
常工作
气动系统设计不合 理:气动系统设计 不合理,导致气动 元件无法正常工作
故障检测方法
01
压力表检测:观察压力表的读 数,判断气动系统的压力是否 正常
03
温度计检测:观察温度计的读 数,判断气动系统的温度是否 正常
05
振动检测:通过感受气动系统 的振动,判断气动系统的运行 是否正常
02
流量计检测:观察流量计的读 数,判断气动系统的流量是否 正常
演讲人
目录
01. 气动系统元件介绍 02. 常见故障排除方法 03. 故障排除案例分析 04. 故障排除注意事项
气动元件分类
气源处理元件:包括空气压缩机、过滤器、 调压阀等,用于提供洁净、稳定的压缩空气。
执行元件:包括气缸、气动马达、气动马达 等,用于实现气动系统的运动控制。
控制元件:包括电磁阀、气动阀、气动开关 等,用于控制气动系统的压力、流量和方向。
故障排除技巧
● 检查气动系统的压力是否正常 ● 检查气动元件的连接是否正确 ● 检查气动元件的磨损情况 ● 检查气动系统的泄漏情况 ● 检查气动系统的清洁度 ● 检查气动系统的润滑情况 ● 检查气动系统的温度是否正常 ● 检查气动系统的噪声情况 ● 检查气动系统的振动情况 ● 检查气动系统的响应速度 ● 检查气动系统的精度
故障排除顺序
01
检查气动系 统的压力是
否正常
02
检查气动系 统的流量是
否正常
03
检查气动系 统的泄漏情

04
检查气动系 统的元件是
否损坏
05
检查气动系 统的电气控 制是否正常
06
检查气动系 统的机械结 构是否正常
07
检查气动系 统的工作环 境是否正常

at气动执行器

at气动执行器

at气动执行器AT气动执行器是一种常用于工业机械设备中的执行元件。

它能够通过气压控制进行线性或旋转运动,广泛应用于自动化控制系统中。

本文将对AT气动执行器的工作原理、结构特点以及应用领域进行介绍。

一、工作原理AT气动执行器是通过空气压力驱动的装置,它的工作原理基于气动力学。

当空气通过气源供应系统输送至AT气动执行器内部时,产生的压力将推动执行器的活塞(或齿轮、齿条等构件),从而实现机械设备的运动。

二、结构特点1. 活塞式执行器:该型号的AT气动执行器内部设有活塞,空气的进出控制将直接影响活塞的运动。

当气源处于供气状态时,气流进入气缸腔,推动活塞运动;当气源处于排气状态时,气流从气缸腔中排出,活塞回到初始位置。

2. 齿轮式执行器:该型号的AT气动执行器内部设有齿轮传动机构,通过气源的控制来实现齿轮的运动。

当气源供气时,产生的气压会推动齿轮运动,从而实现机械设备的旋转。

3. 齿条式执行器:该型号的AT气动执行器内部设有齿条传动机构,通过气源的控制来实现齿条的运动。

当气源供气时,产生的气压会推动齿条运动,从而实现机械设备的直线运动。

三、应用领域AT气动执行器广泛应用于工业机械设备中,主要被用于以下领域:1. 自动化生产线:在自动化生产线中,AT气动执行器可以用于传送带的驱动、机械手臂的运动等。

它的快速响应、可靠性高以及适应各种工作环境的特点,使其成为自动化生产线中不可或缺的元件。

2. 机械加工:在机械加工领域,AT气动执行器常被应用于数控机床的工作台、刀架、进给机构等部位。

它能够实现精确控制,提高加工效率和质量。

3. 装配线:在装配线上,AT气动执行器可以用于工件的夹紧、定位、推动等操作。

它的运动平稳且噪音低,能够确保装配过程的准确性和效率。

4. 液压系统:在一些特殊场合,AT气动执行器还可与液压系统配合使用。

通过气压控制液压阀等元件,实现更高的控制精度和灵活性。

总结:AT气动执行器作为一种常用的工业自动化控制元件,具有快速响应、可靠性高、适应性强等优点,在各个领域都有广泛的应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

端盖上设有排气通口,有的还在端盖内设有缓冲机构。杆 侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏 气和防止外部灰尘混入缸内。杆侧端盖上设有导向套,以 提高气缸的导向精度,承受活塞杆上少量的横向载荷,减 小活塞杆伸出时的下弯量,延长气缸使用寿命。导向套通 常使用烧结含油合金、铅青铜铸件。端盖过去常用可锻铸 铁,现在为减轻重量并防锈,常使用铝合金压铸,微型缸 有使用黄铜材料的。 活塞是气缸中受压力的零件。为防止活塞左右两腔相 互窜气,设有活塞密封圈。活塞上的耐磨环可提高气缸的 导向性。耐磨环常使用聚氨酯、聚四氟乙烯、夹布合成树 脂等材质。活塞的宽度由密封圈尺寸和必要的滑动部分长 度来决定。滑动部分太短,易引起早期磨损和卡死。活塞 材质常用铝合金和铸铁,小型缸的活塞有用黄铜制成的。
第二章 气动执行元件
将压缩空气的压力能转换为机械能,驱动机构作直线 往复运动、摆动和旋转运动的元件称为气动执行元件。 作直线运动的气缸可输出力,作摆动的气缸和作旋转 运动的气马达可输出力矩。 §2-1 气缸的分类及工作原理 在气动执行元件中,使用最多的是直线运动的气缸。 按照将空气压力转化成力的受压部分的结构不同,有活塞 式和非活塞式。如图所示。左图是活塞式,右图为膜片式



使用压力范围是指气缸的最低使用压力至最高使用压力的范围。
最低使用压力是指保证气缸正常工作的最低供给压力。所谓正常工作是 指气缸能平稳运动且泄露量在允许指标范围内。双作用气缸的最低工作 MPa 压力一般在(0.05~0.1) ,单作用气缸一般在(0.15~0.25) 。 MPa

最高使用压力是指气缸长时间在此压力作用下能正常工作而不损坏 的压力。
1 2
, A p ,
2
—活塞右左面积( m )
10 F实 ( A1 p A2 p ) (R ma)(N )
6 1 2


R —摩擦阻力 m —活塞等运动部件质量 a —活塞运动的加速度 3.气缸效率 气缸的效率是气缸的实际推力与理论推力的比值,即
F实
( A1 p A2 p ) ( R mn) 1 2 10 6 ( A1 p A2 p )10 (℅)
6.按位置检测方式分类 主要有限位开关式和磁性开关式两种。限位开关式是 在活塞杆上安装撞块,在活塞杆运动行程两端安装限位开 关,以检测出活塞的运动行程。 磁性开关是将两个磁性开关直接安装在气缸缸身的不 同位置,便可检测出气缸的运动行程。
7.按驱动方式分类 按驱动气缸时压缩空气作用在活塞端面上的方向分, 有单向作用气缸和双向作用气缸。 二、常见气缸的工作原理及用途 1.气缸的基本构造 由于气缸的使用目的不同,气缸的构造是多种多样的, 但使用最多的是单杆双(向)作用气缸。下面就以单杆双 作用气缸为例,说明气缸的基本构造。 下图是CM2系列双作用气缸的结构原理图,它由缸筒、 端盖、活塞、活塞杆和密封件等组成。 双作用气缸的工作原理 双作用气缸的结构原理图
6.耐压性能

规定,耐压力为气缸的最高使用压力的1.5倍。在耐压力作用下,保压 1min ,应保证气缸各连接部位没有松动、零件没有永久变形或其它异常 现象。 7.环境温度和介质温度

流入气缸内的气体温度称为介质温度。气缸所处工作场所的温度称 为环境温度。 一般情况下,对非磁性开关气缸,其环境温度和介质温度为(5~70)℃; 对磁性开关气缸,环境温度和介质温度为(5~60)℃。缸内密封材料在 高温下会软化,低温下会硬化脆裂,都会影响密封性能。所以必须对温 度有所限制。
Q Q Q


10 A s n(l min)
3

( p 0.1013 /0.1013 10 A s n( p 0.1013 / 0.1013 l / min) ) ) (
3
式中,Q —耗压缩空气量 Q —耗自由空气量 A —活塞面积 s —活塞行程 p —气体工作压力 n —每分钟往复运动次数 气缸的耗气量可分成最大耗气量和平均耗气量。 最大耗气量是气缸以最大速度运动时所需要的空气流量。用于选 定空气处理元件、控制阀及配管尺寸等。平均耗气量是气缸在气动系 统的一个工作循环周期内所消耗的空气流量。用于选用空压机、计算 运转成本。两者之差用于选定气罐的容积。 5.使用压力范围
6 1 2

所以,
F

( F实 10 A1 p A2 p ) ( N )
6 1 2

气缸的效率有很多影响因素,密封的种类、气缸内表面和活塞杆 加工的状态及润滑状态,还有气缸的运动速度,排气侧压力,外载荷 状况及管道状态。 4.气缸的耗气量 气缸的耗气量是活塞每分钟移动的容积,称这个容积为耗压缩空 气量,换算成在大气压状态下自由空气量来表示。注意,是指耗自由 空气量。用公式表达为
(d)气液阻尼缸 由于气动缸采用的工作介质是可压缩空气,其特点是 动作快,但速度不易受控制。当负载变化较大时,容易产 生爬行或自走现象。而液压缸采用通常认为是不可压缩的 液压油作为工作介质,易于实现速度和位置控制,不易产 生爬行、自走现象。气液阻尼缸就是利用它们二者的特点 组合而成的。工作原理图如图2-6所示。
2.单作用气缸 所谓单作用气缸是指压缩空气仅在气缸的一端进气, 推动活塞运动。而活塞的返回是借助于弹簧力、膜片张力、 重力等,其原理见图。
单作用气缸的特点是:①仅一端进气,结构简单,耗气量 少。②用弹簧或膜片复位,因需克服弹性力等,所以活塞 杆的输出力小。③缸内安装弹簧、膜片等,缩短了活塞的 有效行程。④复位弹簧,膜片的弹力是随其变形大小而变 化的,因此活塞杆的推力和运动速度在行程中是有变化的。 单作用气缸的两种型式:1弹簧压回式 2弹簧压出式
长行程,沿气缸运动方向要设置导向装置。气缸最大允许 的行程称为最大行程。 3.按安装方式分类 气缸安装方式
4.按缓冲方式分类 活塞运动到行程终端的速度较大,为防止活塞撞击端 盖造成气缸损伤和降低撞击噪声,在气缸行程终端,一般 都设有缓冲器。 缓冲可分为单侧(杆侧或无杆侧)缓冲和双侧缓冲, 固定缓冲(如垫缓冲、固定节流孔)和可调缓冲(如缓冲 节流阀)。 5.按润滑方式分类 可分成给油气缸和不给油气缸两类。 给油气缸是由压缩空气带入油雾,对气缸内相对运动 件进行润滑。不给油气缸是指压缩空气中不含油雾,相对 运动件之间的润滑是靠预先在密封圈内添加的润滑脂来保 证。另外,气缸内的零件要使用不易生锈的材料。 目前,绝大多数系列的气缸都是不给油式的,需注意的是, 它也可给油使用,但一旦给油,就必须保持给油,如中途 停止给油,因润滑脂已被油冲洗掉,使它处于无油润滑状 态,使密封件过快磨损。
(e)气动夹 它主要是针对机械手的用途而设计的。可以用来抓取物体 实现机械手各种动作。 (f)锁定气缸 它实际上是起一个气压锁作用。 (g)无杆气缸 这就不作介绍了。
§2-2 气缸的特性及计算 一、气缸的推力和效率
1.气缸的理论推力 由图分析,活塞承受的气压推力如下:
8.泄露量



气缸处于静止状态,从无杆侧和有杆侧交替输入最低使用压力和 最高使用压力,从活塞处(称为内泄漏)及活塞杆和管接头等处(称 为外泄露)的泄漏流量称为泄露量。 合格气缸的泄漏量应小于规定指标,外泄漏不得大于3+0.15 d mL / min ( ANR) ,内泄漏量不得大于3+0.15 D mL / min ( ANR)。式中,缸径 D 和 杆径 d 都以 mm 计。 9.气缸的负载率 气缸的负载率 是气缸活塞杆受到的轴向负载力 F 与气缸的理论输 出力 F 之比。负载力是选择气缸时的重要因素。 10.耐久性 指的是在活塞杆的轴向施加负载率为50%的负载,向气缸的两腔 交替通入最高使用压力,调节速度控制阀,使活塞运动速度达到 200 mm / s ,活塞沿全行程作往复运动,气缸仍保证合格的累计行程称 为耐久性。一般情况下,气缸的耐久性指标不低于3000 km 。
下面分别介绍各部分 缸筒内径的大小代表了气缸输出力的大小。活塞要在 缸筒内作平稳的往复滑动,缸筒内表面的表面粗糙度应达 Ra0.8m 。对钢管缸筒,内表面还应镀硬铬,以减小摩擦阻 力和磨损,并能防止锈蚀。缸筒材质除使用高碳钢管外, 还使用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。 带磁性开关的气缸或在耐腐蚀环境中使用的气缸,缸筒应 使用不锈钢、铝合金或黄铜等材质。


活塞杆是气缸中最重要的受力零件。通常使用高碳钢, 表明经镀硬铬处理,或使用不锈钢,以防腐蚀,并提高密 封圈的耐磨性。 缸筒与端盖的连接方法主要有以下几种: 整体型 它采用锻造工艺部缸筒与一侧端盖做成一 体,另一侧端盖与缸筒使用铆接或用卡圈固定。用于微型 缸和中小型缸。 铆接型 在端盖上开有沟槽,将缸筒两端压铆入端 盖沟槽内,形成一体,用于中小型缸。 螺纹连接型 缸筒与端盖上有连接螺纹,将它们连 接在一起,用于中小型缸。 法兰型 缸筒和端盖上都带法兰,用螺栓将它们连 接在一起,用于省空间的中小型气缸。 拉杆型 用四拉杆将两端盖与缸筒夹紧在一起,端 盖与缸筒之间有密封圈,用于行程不太长也不太短的大中 型气缸。

膜片式气缸密封性好,无摩擦阻力,无须润滑,但气 缸行程短,大多用于生产过程控制中的夹紧和阀门开闭等 工作。使用最多的是活塞式气缸。 一、气缸的分类 1.按功能分类 分为标准型,省空间型,高精度型,止动 型,无杆型,带导杆型,带阀型,中停型,落下防止型, 计测型等。 2.按尺寸分类 按缸径分类,通常将 10m m 以下称为微型 缸, 10m m ~ 25m m 为小型缸, 32m m~ 100m m为中型缸, 大于 100m m 为大型缸。在缸径相同的条件下,活塞杆直径、 杆端螺纹尺寸和配管接口尺寸还与气缸的品种有关。气缸 的行程有标准行程、长行程和最大行程。标准行程是指不 需向厂家特殊订货的行程。标准行程的范围与气缸的形式 和缸径大小有关。非标准行程称为特殊行程,要根据特殊 订货组织生产。比标准行程长,限制横向载荷后尚不需要 在运动方向加导向装置的行程称为长行程。行程大于
相关文档
最新文档
