检波器
检波器的工作原理
检波器的工作原理一、概述检波器是一种电子器件，用于将调制信号中的信息分离出来，以便于后续处理和解码。
它在无线通信、广播、雷达、无线电测量等领域中起着重要作用。
本文将详细介绍检波器的工作原理及其应用。
二、检波器的分类根据工作原理和结构特点，检波器可分为以下几类：1. 整流检波器：利用二极管的非线性特性，将交流信号转换为直流信号。
常见的整流检波器有单向整流器、全波整流器和环整流器。
2. 调频检波器：用于解调频率调制信号，例如频率解调器、锁相环等。
3. 平均检波器：通过对输入信号进行平均处理，提取出信号的平均值。
常见的平均检波器有低通滤波器、均衡器等。
4. 包络检波器：用于提取信号的包络，例如包络检波器、包络追踪器等。
三、整流检波器的工作原理以全波整流器为例，介绍整流检波器的工作原理。
1. 输入信号：假设输入信号为正弦波，频率为f，幅度为A。
2. 变压器：将输入信号经过变压器降低电压，以适应后续电路的工作要求。
3. 整流桥：输入信号经过变压器后，进入整流桥。
整流桥由四个二极管组成，通过控制二极管的导通方向，实现正半周期和负半周期的整流。
4. 滤波电路：经过整流桥后的信号包含了基频信号和其倍频的谐波。
为了滤除这些谐波，需要使用滤波电路，通常采用电容滤波器或电感滤波器。
5. 输出信号：经过滤波后，输出信号为直流信号，其幅度与输入信号的幅度有关。
四、应用案例1. 无线电广播接收机：在无线电广播接收机中，检波器用于将调幅信号解调为音频信号。
通过将调幅信号输入到整流检波器中，可以提取出音频信号，使其经过放大和解码后，成为人们可以听到的声音。
2. 雷达系统：在雷达系统中，检波器用于将雷达接收到的回波信号解调为目标的距离和速度信息。
通过将回波信号输入到调频检波器中，可以提取出目标的距离和速度信息，从而实现目标的探测和跟踪。
3. 无线电测量仪器：在无线电测量仪器中，检波器用于测量无线电信号的功率和频率。
通过将输入信号输入到平均检波器中，可以得到信号的平均功率值，从而进行功率测量。
检波器的工作原理

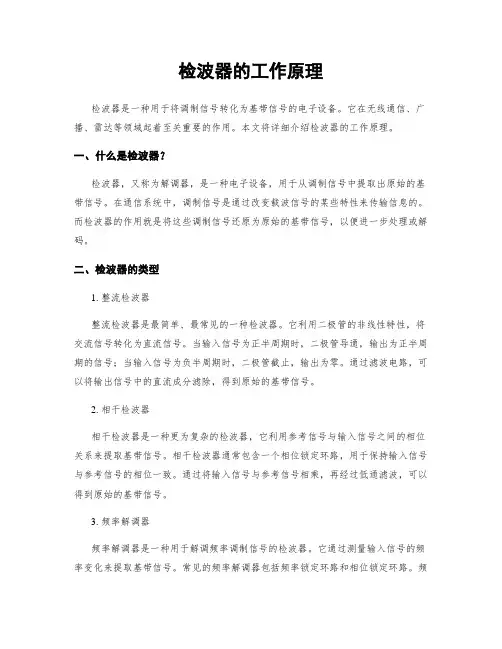

检波器的工作原理检波器是一种用于将调制信号转化为基带信号的电子设备。
它在无线通信、广播、雷达等领域起着至关重要的作用。
本文将详细介绍检波器的工作原理。
一、什么是检波器？检波器，又称为解调器，是一种电子设备，用于从调制信号中提取出原始的基带信号。
在通信系统中，调制信号是通过改变载波信号的某些特性来传输信息的。
而检波器的作用就是将这些调制信号还原为原始的基带信号，以便进一步处理或解码。
二、检波器的类型1. 整流检波器整流检波器是最简单、最常见的一种检波器。
它利用二极管的非线性特性，将交流信号转化为直流信号。
当输入信号为正半周期时，二极管导通，输出为正半周期的信号；当输入信号为负半周期时，二极管截止，输出为零。
通过滤波电路，可以将输出信号中的直流成分滤除，得到原始的基带信号。
2. 相干检波器相干检波器是一种更为复杂的检波器，它利用参考信号与输入信号之间的相位关系来提取基带信号。
相干检波器通常包含一个相位锁定环路，用于保持输入信号与参考信号的相位一致。
通过将输入信号与参考信号相乘，再经过低通滤波，可以得到原始的基带信号。
3. 频率解调器频率解调器是一种用于解调频率调制信号的检波器。
它通过测量输入信号的频率变化来提取基带信号。
常见的频率解调器包括频率锁定环路和相位锁定环路。
频率锁定环路通过比较输入信号的频率与参考频率的差异，来产生误差信号，再通过滤波得到基带信号。
相位锁定环路则通过比较输入信号的相位与参考相位的差异，来提取基带信号。
三、检波器的应用检波器广泛应用于无线通信、广播、雷达等领域。
以下是一些常见的应用场景：1. 无线通信系统在无线通信系统中，检波器用于将调制信号解调为原始的基带信号，以便进行信号处理和解码。
例如，在手机通信中，接收端的检波器将接收到的无线信号解调为语音信号，以便用户听到清晰的声音。
2. 广播系统在广播系统中，检波器用于将调制信号解调为音频信号，以便广播电台传输音乐、新闻等内容。
广播接收器中的检波器将接收到的调制信号解调为原始的音频信号，再经过放大和音频处理，最终输出给扬声器播放。
检波器的工作原理
检波器的工作原理一、概述检波器是一种用于将高频信号转换为低频信号的电子设备。
它在无线通信、雷达、无线电广播等领域起着重要作用。
本文将详细介绍检波器的工作原理。
二、工作原理1. 整流检波器的第一步是进行整流，将交流信号转换为直流信号。
常见的整流方式有二极管整流和滤波电路整流。
其中，二极管整流是最常用的方式。
当交流信号通过二极管时，二极管只允许电流在一个方向上通过，从而实现了信号的半波整流。
2. 平滑滤波在整流后，直流信号仍然存在着较大的纹波，需要进行平滑滤波。
平滑滤波的目的是去除纹波，使得输出信号更加稳定。
常见的平滑滤波电路是电容滤波电路。
电容器通过存储电荷的方式，使得输出信号的纹波减小。
3. 信号调理在平滑滤波后，信号可能需要进行进一步的调理，以满足特定的需求。
例如，在无线通信中，信号可能需要经过放大器进行增益，或者经过滤波器进行频率选择。
4. 解调解调是检波器的核心步骤，用于将调制信号还原为原始信号。
常见的解调方式有包络检波、相干解调和同步解调等。
以下将介绍其中两种常见的解调方式。
- 包络检波：包络检波是一种简单而常用的解调方式。
它通过将输入信号与直流参考电压进行比较，得到输出信号的包络。
这种方式适用于调幅信号的解调。
- 相干解调：相干解调是一种更精确的解调方式，适用于调频信号的解调。
它通过产生一个与输入信号频率相同的本地振荡信号，并将其与输入信号进行相乘。
然后，通过滤波器去除高频分量，得到解调后的信号。
三、应用领域检波器广泛应用于无线通信、雷达、无线电广播等领域。
以下是几个常见的应用领域：1. 无线通信：在无线通信系统中，检波器用于将接收到的无线信号进行解调，还原为原始的音频或数据信号。
这样，接收端用户才能听到声音或看到数据。
2. 雷达：雷达系统中的检波器用于接收和解调回波信号，以获取目标的位置和速度信息。
这对于军事和民用的目标跟踪和探测非常重要。
3. 无线电广播：在无线电广播中，检波器用于将广播信号解调为音频信号，使得听众能够收听到广播节目。
检波器的工作原理
检波器的工作原理一、引言检波器是一种电子设备，用于将高频信号转换为低频信号或者直流信号。
它在无线通信、雷达、无线电广播、测量仪器等领域中起着重要的作用。
本文将详细介绍检波器的工作原理及其基本分类。
二、工作原理检波器的工作原理基于非线性元件的特性。
在接收到高频信号后，检波器通过非线性元件将其转换为低频信号或者直流信号。
这个过程可以分为以下几个步骤：1. 接收高频信号：检波器首先接收到传输过来的高频信号。
这个信号可以是无线电波、微波或者其他高频信号。
2. 非线性元件：检波器中的非线性元件（如二极管）起着关键作用。
非线性元件具有非线性的电压-电流特性，即其电流与电压之间的关系不是简单的线性关系。
3. 整流：高频信号通过非线性元件后，进入到整流阶段。
在整流阶段，非线性元件将高频信号转换为直流信号。
这是因为非线性元件的特性使得它在正半周和负半周的电压下具有不同的导通特性。
4. 滤波：在整流后，检波器通常还需要进行滤波。
滤波的目的是去除直流信号中的高频成份，以便得到纯净的低频信号。
5. 输出：经过整流和滤波后，低频信号被输出。
这个低频信号可以用于后续的处理或者作为最终的输出结果。
三、基本分类根据非线性元件的不同类型和工作原理，检波器可以分为以下几类：1. 简单检波器：简单检波器使用单个二极管作为非线性元件。
它具有简单的结构和低成本，但在性能方面可能存在一些限制。
2. 负阻检波器：负阻检波器通过添加负阻元件（如负阻二极管）来改善性能。
负阻元件可以在一定程度上抵消非线性元件的内部电阻，提高检波器的效率和灵敏度。
3. 平衡检波器：平衡检波器使用两个非线性元件，通过相互抵消的方式减小非线性元件的影响。
这种设计可以提高检波器的线性度和抗干扰能力。
4. 直接检波器：直接检波器使用宽带非线性元件（如肖特基二极管）来直接转换高频信号为低频信号，无需经过中频放大等处理。
它具有宽带性能和较高的灵敏度。
5. 同步检波器：同步检波器通过将接收到的高频信号与参考信号进行比较，提取出原始信号的幅度和相位信息。
检波器的工作原理
检波器的工作原理检波器是一种电子设备，用于将调制信号转换为基带信号。
它在无线通信、广播、雷达等领域中起着重要的作用。
本文将详细介绍检波器的工作原理。
一、什么是检波器？检波器是一种电路或器件，用于从调制信号中提取出原始的基带信号。
调制信号可以是模拟信号或数字信号，而基带信号是调制信号的低频部分。
检波器的主要功能是将调制信号转换为基带信号，以便后续的信号处理和解调。
二、检波器的分类根据工作原理和应用领域的不同，检波器可以分为以下几种类型：1. 整流检波器：整流检波器是最常见的一种检波器。
它利用二极管的非线性特性将交流信号转换为直流信号。
整流检波器适用于调幅（AM）信号的解调。
2. 抑制载波检波器：抑制载波检波器主要用于解调抑制载波调制（SSB）信号。
它通过将调制信号与本地振荡器产生的相位相反的载波信号相乘，抑制载波信号，从而提取出基带信号。
3. 相干检波器：相干检波器主要用于解调调频（FM）信号。
它利用相位锁定环路（PLL）来跟踪调频信号的频率变化，并提取出基带信号。
4. 数字检波器：数字检波器主要用于解调数字调制信号，如脉冲编码调制（PCM）信号。
它将数字信号转换为模拟信号，并提取出基带信号。
三、整流整流检波器是最简单和常见的一种检波器。
它的工作原理基于二极管的非线性特性。
下面是整流检波器的工作原理步骤：1. 输入信号：整流检波器的输入信号通常是调幅（AM）信号。
调幅信号由载波信号和基带信号组成。
2. 整流：输入信号经过二极管后，二极管会将负半周的信号波形翻转，使其变为正半周的波形。
这个过程被称为整流。
3. 滤波：整流后的信号仍然包含有高频噪声和杂散信号。
为了提取出原始的基带信号，需要对整流后的信号进行滤波。
滤波器通常采用低通滤波器，以去除高频成分。
4. 输出：经过滤波后，得到的信号即为基带信号。
这个信号可以进一步进行放大、采样和数字化等处理。
四、整流检波器的优缺点整流检波器具有以下优点：1. 简单：整流检波器的电路结构相对简单，易于实现。
检波器的工作原理
检波器的工作原理一、引言检波器是一种电子设备，用于将调制信号转化为基带信号或直流信号。
它在无线通信、广播、雷达、无线电测量等领域中起着重要的作用。
本文将详细介绍检波器的工作原理。
二、检波器的分类根据检波器的工作原理和结构，可以将其分为以下几种类型：1. 整流检波器：将交流信号转化为直流信号，常用的整流检波器有二极管检波器、滤波整流检波器等。
2. 抽取检波器：从调制信号中抽取出原始信号，常用的抽取检波器有同步检波器、鉴频器等。
3. 平均检波器：对调制信号进行平均处理，得到平均值，常用于减小噪声干扰。
4. 峰值检波器：检测调制信号的峰值，常用于测量信号的幅度。
三、整流检波器的工作原理以二极管检波器为例，介绍整流检波器的工作原理。
1. 正半波整流：当输入信号的正半周期时，二极管导通，输出信号为正半周期的幅值；当输入信号的负半周期时，二极管截止，输出信号为零。
2. 负半波整流：当输入信号的负半周期时，二极管导通，输出信号为负半周期的幅值；当输入信号的正半周期时，二极管截止，输出信号为零。
通过正半波整流和负半波整流的组合，可以得到输入信号的绝对值，从而实现整流检波。
四、抽取检波器的工作原理以同步检波器为例，介绍抽取检波器的工作原理。
1. 同步信号生成：同步检波器需要一个同步信号来指示何时进行抽取。
同步信号可以通过外部的参考信号源或调制信号本身产生。
2. 抽取过程：同步检波器根据同步信号的指示，在合适的时刻对调制信号进行抽取。
抽取的方法可以是采样、保持或者比较。
3. 输出信号：抽取得到的信号经过滤波等处理后，得到原始信号。
五、平均检波器的工作原理平均检波器的主要作用是减小噪声干扰，提高信号的质量。
其工作原理如下：1. 采样：平均检波器对输入信号进行采样，获取多个采样值。
2. 平均处理：将多个采样值进行平均处理，得到平均值。
3. 输出信号：平均值作为输出信号，具有较高的信噪比。
六、峰值检波器的工作原理峰值检波器的主要作用是检测信号的峰值，常用于测量信号的幅度。
检波器的工作原理
检波器的工作原理一、引言检波器是一种电子设备，用于将高频信号转换为低频信号或直流信号。
它在无线电通信、雷达、无线电广播等领域中起着重要的作用。
本文将详细介绍检波器的工作原理。
二、检波器的分类根据工作原理的不同，检波器可以分为以下几类：1. 整流检波器：将交流信号转换为直流信号，常见的有二极管整流器和桥式整流器。
2. 信号平均检波器：对输入信号进行平均处理，以减小噪声和杂散干扰。
3. 峰值检波器：检测输入信号的峰值，并输出对应的直流信号。
4. 均方根检波器：测量输入信号的均方根值，常用于测量交流电压的有效值。
三、二极管整流器的工作原理二极管整流器是最简单的检波器之一，它利用二极管的非线性特性实现信号的整流。
其工作原理如下：1. 正半周：当输入信号为正半周时，二极管处于正向偏置状态，导通电流，输出信号为正半周的峰值。
2. 负半周：当输入信号为负半周时，二极管处于反向偏置状态，截止电流，输出信号为零。
四、桥式整流器的工作原理桥式整流器是一种改进型的整流器，可以实现全波整流，其工作原理如下：1. 正半周：当输入信号为正半周时，D1和D3处于正向偏置状态，导通电流，输出信号为正半周的峰值。
2. 负半周：当输入信号为负半周时，D2和D4处于正向偏置状态，导通电流，输出信号为负半周的峰值。
五、信号平均检波器的工作原理信号平均检波器通过对输入信号进行平均处理，以减小噪声和杂散干扰。
其工作原理如下：1. 输入信号经过低通滤波器，滤除高频成分。
2. 信号经过放大器放大后，输入到积分器。
3. 积分器将输入信号进行积分处理，得到平均值。
4. 输出信号为输入信号的平均值。
六、峰值检波器的工作原理峰值检波器用于检测输入信号的峰值，并输出对应的直流信号。
其工作原理如下：1. 输入信号经过放大器放大后，输入到峰值保持电路。
2. 峰值保持电路记录并保持输入信号的峰值。
3. 输出信号为输入信号的峰值。
七、均方根检波器的工作原理均方根检波器用于测量输入信号的均方根值，常用于测量交流电压的有效值。
检波器的工作原理
检波器的工作原理标题：检波器的工作原理引言概述：检波器是一种用于检测和提取调制信号的设备，广泛应用于通信、无线电、雷达等领域。
它的工作原理基于信号的整流和滤波，能够将高频调制信号转换为低频的原始信号。
本文将详细介绍检波器的工作原理，包括整流、滤波和输出等方面。
一、整流1.1 单向导通特性检波器中常用的整流器是二极管，其具有单向导通特性。
当输入信号为正半周期时，二极管导通，将正半周期信号传递到后续电路；当输入信号为负半周期时，二极管截止，阻断负半周期信号。
这样就实现了信号的整流。
1.2 整流电路为了实现更好的整流效果，往往采用滤波电路和平均电路来减小波动。
滤波电路可以去除高频噪声，平均电路可以减小信号的纹波。
1.3 整流后的信号特点整流后的信号变为了单方向的直流信号，其幅度与原始信号的幅度相关，但相位信息丢失。
这种直流信号可以被进一步处理，以提取出原始信号的信息。
二、滤波2.1 低通滤波器由于整流后的信号中可能存在一些高频成份和噪声，需要使用低通滤波器来去除这些干扰。
低通滤波器具有只允许低频信号通过的特性，可以使得滤波后的信号更接近原始信号。
2.2 滤波器的类型常用的滤波器类型有RC滤波器、LC滤波器和激励滤波器等。
它们的选择取决于应用场景和要求。
2.3 滤波后的信号特点经过滤波后，信号的高频成份和噪声被去除，信号的幅度和相位特性得到保留。
这样就得到了更加纯净和稳定的信号，可以进一步进行处理和分析。
三、输出3.1 信号提取通过整流和滤波，我们得到了原始信号的直流分量，并去除了高频成份和噪声。
接下来，我们需要对直流信号进行进一步处理，以提取出原始信号的信息。
3.2 调制信号还原根据原始信号的调制方式，可以采用相应的解调方法对直流信号进行还原。
例如，对于调幅信号，可以使用包络检波来还原调制信号。
3.3 信号分析和应用得到原始信号后，可以进行进一步的信号分析和应用。
例如，可以进行频谱分析、时域分析、调制度测量等，以满足不同的需求。
检波器设计
检波器设计检波器是一种用于检测和转换高频信号为低频信号的电路或设备。
它在无线电通信、雷达、无线电广播等领域中广泛应用。
本文将介绍检波器的原理、常见的检波器类型以及检波器的设计要点。
一、检波器的原理检波器的主要功能是将高频信号转换为低频信号，以进行信号的检测和处理。
其基本原理是利用非线性元件对高频信号进行整流和滤波。
当高频信号通过非线性元件时，非线性元件会将信号的负半周零交叉点以下的部分截去，从而得到一个半波对称的脉冲波形。
然后，通过滤波器将高频成分滤除，得到低频信号。
二、常见的检波器类型1.整波检波器：整波检波器是一种将高频信号转换为全波形的低频信号的检波器。
它由一个二极管和一个滤波器组成。
二极管用于对高频信号进行整流，滤波器用于滤除高频成分。
2.平均值检波器：平均值检波器是一种将高频信号转换为其均值的低频信号的检波器。
它通过将高频信号通过电容分压得到一个直流分量，然后通过滤波器得到平均值。
3.峰值检波器：峰值检波器是一种将高频信号转换为其峰值的低频信号的检波器。
它通过在电容上储存信号的峰值电荷，并通过滤波器得到低频信号。
三、检波器的设计要点1.选择适当的检波器类型：不同的应用需要不同类型的检波器。
对于需要将高频信号转换为全波形的低频信号的应用，可以选择整波检波器；对于需要将高频信号转换为其均值或峰值的低频信号的应用，可以选择平均值检波器或峰值检波器。
2.选择适当的非线性元件：非线性元件是检波器的核心组件，可以选择二极管、晶体管、MOS管等。
选择合适的非线性元件可以提高检波器的灵敏度和线性度。
3.设计适当的滤波器：滤波器用于滤除高频成分，以获得低频信号。
选择合适的滤波器类型和参数可以提高检波器的抗干扰性能和频率响应。
4.充分考虑非线性元件的温度特性和供电电压：非线性元件的温度特性和供电电压对检波器的性能有重要影响。
需充分考虑非线性元件在不同温度和电压下的工作情况，并进行相应的补偿和校准。
5.优化电路布局和分析线路噪声：良好的电路布局和分析线路噪声可以提高检波器的信噪比和稳定性。
检波器
最常见的解调方法是整流检波和相敏检波。若把调制信号进行偏置，叠加一个直流分量，使偏置后的信号都 具有正电压，那么调幅波的包络线将具有原调制信号的形状，把该调幅波进行简单的半波或全波整流、滤波ቤተ መጻሕፍቲ ባይዱ并 减去所加的偏置电压就可以恢复原调制信号。
简介
从已调信号中检出调制信号的过程称为解调或检波，解调的目的是为了恢复被调制的信号。用以完成这个任 务的电路称为检波器。最简单的检波器仅需要一个二极管就可以完成，这种二极管就被称做检波二极管。集成射 频检波器现已得到了广泛的应用，而且每当要求更高的灵敏度和稳定性时，集成射频检波器有代替传统的二极管 检波器的趋向。
检波器
检出波动信号中有用信息的装置
01 简介
03 相关参数
目录
02 类型 04 二极管检波原理
检波器，是检出波动信号中某种有用信息的装置。用于识别波、振荡或信号存在或变化的器件。检波器通常 用来提取所携带的信息。检波器分为包络检波器和同步检波器。前者的输出信号与输入信号包络成对应关系，主 要用于标准调幅信号的解调。后者实际上是一个模拟相乘器，为了得到解调作用，需要另外加入一个与输入信号 的载波完全一致的振荡信号（相干信号）。同步检波器主要用于单边带调幅信号的解调或残留边带调幅信号的解 调。
图1检波器原理电路图1是典型的包络检波电路。由中频或高频放大器来的标准调幅信号ua(t）加在L1C1回路 两端。经检波后在负载RLC上产生随ua(t）的包络而变化的电压u(t），其波形如图2所示。这种检波器的输出u(t） 与输入信号ua(t）的峰值成正比，所以又称峰值检波器。
图2检波器的电压输入输出波形
检波器的工作原理和应用
检波器的工作原理和应用1. 概述检波器是电子学中常用的一种器件，用于测量和检测信号的幅值、相位或频率。
它起到将高频信号转变为低频信号的作用，常用于各种电子设备和通信系统中。
本文将介绍检波器的工作原理和常见应用。
2. 检波器的工作原理检波器的工作原理主要涉及到信号的整流和滤波。
下面将详细介绍两种常见的检波器工作原理。
2.1 直接检波器直接检波器是使用二极管进行信号整流的一种常见方法。
其原理是将输入的交流信号通过二极管进行整流，输出的信号成为直流信号。
具体的工作过程如下：•步骤1: 将输入信号经过耦合电容器和变压器降低到适当的电平。
•步骤2: 输入信号经过二极管进行整流，使得波形变为单方向的。
•步骤3: 通过滤波电路对整流后的信号进行滤波，使其更接近于直流信号。
•步骤4: 输出的信号作为检波器的输出信号。
直接检波器适用于较高频率的信号检测，但存在一些缺点，如输出信号波形不平滑和容易受到输入信号幅度的影响。
2.2 均值检波器均值检波器是另一种常见的检波器工作原理，通过将输入信号进行整流和平均操作，得到平均值作为输出信号。
其工作过程如下：•步骤1: 输入信号经过耦合电容器降低到适当的电平。
•步骤2: 输入信号经过整流电路进行整流。
•步骤3: 整流后的信号经过低通滤波器进行滤波，去除高频成分，得到平均值信号。
•步骤4: 输出的信号作为检波器的输出信号。
均值检波器适用于较低频率的信号检测，它具有平滑的输出波形和较好的输入信号幅度稳定性。
3. 检波器的应用检波器在各种电子设备和通信系统中有广泛的应用。
以下是几种常见的应用场景：3.1 无线通信在无线通信系统中，检波器用于解调接收到的信号，将其恢复成原始的音频、视频或数据信号。
检波器能提取信号的信息并通过滤波去除不需要的干扰，使得接受到的信号更清晰、可靠。
3.2 电子测量仪器在电子测量仪器（如示波器、频谱分析仪）中，检波器用于检测和显示被测量信号的幅值和频率等信息。
检波器的工作原理
检波器的工作原理1. 概述检波器是一种电子设备，用于将高频信号转换为低频信号，以便进行后续处理。
它在无线通信、雷达、无线电广播等领域得到广泛应用。
本文将详细介绍检波器的工作原理。
2. 整流检波器整流检波器是最常见的一种检波器类型。
它的主要功能是将交流信号转换为直流信号。
整流检波器通常由二极管构成。
当输入信号为正半周时，二极管导通，输出信号为正电压；当输入信号为负半周时，二极管截止，输出信号为零。
通过滤波电路，可以将输出信号平滑为直流信号。
3. 振幅调制检波器振幅调制检波器主要用于解调振幅调制（AM）信号。
它的工作原理基于二极管的非线性特性。
当输入信号的振幅变化时，二极管的导通电流也会相应变化。
通过滤波电路，可以将变化的导通电流转换为输出信号。
4. 频率调制检波器频率调制检波器主要用于解调频率调制（FM）信号。
它采用了相位锁定环路（PLL）的原理。
输入信号经过频率判决器后，与本地振荡器的频率进行比较。
通过反馈调整本地振荡器的频率，使得输出信号与输入信号的频率保持一致。
5. 脉冲调制检波器脉冲调制检波器主要用于解调脉冲调制（PM）信号。
它的工作原理基于相位鉴别器。
输入信号经过相位鉴别器后，产生两个相位相差90度的输出信号。
通过滤波电路和运算放大器，可以将这两个输出信号转换为解调后的脉冲信号。
6. 直接检波器直接检波器是一种高效的检波器类型，它可以直接将高频信号转换为低频信号。
它采用了非线性元件，如二极管、晶体管等。
输入信号经过非线性元件后，产生包含原始信号频率和其倍频频率的输出信号。
通过滤波电路，可以将倍频频率滤除，得到原始信号。
7. 光检波器光检波器主要用于检测光信号。
它的工作原理基于光电效应。
当光线照射到光敏材料上时，光子的能量被转化为电子的能量。
通过电路放大和滤波，可以将光信号转换为电信号。
8. 热检波器热检波器主要用于检测红外信号。
它的工作原理基于热辐射的吸收和转换。
当红外辐射照射到热敏探测器上时，热能被转换为电能。
检波器的工作原理
检波器的工作原理检波器是一种电子设备，用于将高频信号转换为直流信号。
它在无线通信、雷达、无线电广播等领域中起着重要的作用。
本文将详细介绍检波器的工作原理。
一、检波器的基本原理检波器的基本原理是利用非线性元件的特性，将高频信号转换为直流信号。
在检波器中，二极管是最常用的非线性元件。
二、二极管检波器的工作原理二极管检波器是最简单且最常见的检波器之一。
它由二极管、负载电阻和滤波电容组成。
1. 正半波检波在正半波检波过程中，当输入信号为正半个周期时，二极管导通，电流通过负载电阻，产生一个正脉冲。
当输入信号为负半个周期时，二极管截止，电流不通过负载电阻，输出为零。
2. 负半波检波在负半波检波过程中，当输入信号为负半个周期时，二极管导通，电流通过负载电阻，产生一个负脉冲。
当输入信号为正半个周期时，二极管截止，电流不通过负载电阻，输出为零。
3. 滤波为了得到平滑的直流输出信号，需要使用滤波电容来滤除高频成份。
滤波电容的容值要根据输入信号的频率来选择，以确保输出信号的稳定性。
三、其他类型的检波器除了二极管检波器，还有许多其他类型的检波器，如晶体管检波器、FET检波器、调制解调器等。
它们的工作原理和二极管检波器类似，但使用不同的元件和电路结构。
四、检波器的应用检波器在无线通信中的应用非常广泛。
在调幅广播中，检波器用于将调制信号恢复为原始音频信号。
在雷达系统中，检波器用于接收和处理雷达回波信号。
在无线电通信中，检波器用于解调和恢复原始信息。
五、检波器的性能指标检波器的性能指标包括灵敏度、线性度、带宽、动态范围等。
灵敏度是指检波器能够检测到的最小输入信号强度。
线性度是指检波器输出与输入信号之间的线性关系。
带宽是指检波器能够处理的频率范围。
动态范围是指检波器能够处理的最大信号范围。
六、总结检波器是一种将高频信号转换为直流信号的电子设备。
二极管检波器是最简单且最常见的检波器之一，其工作原理是利用二极管的非线性特性。
除了二极管检波器，还有其他类型的检波器，如晶体管检波器、FET检波器等。
检波器的工作原理
检波器的工作原理一、引言检波器是一种电子设备，用于将高频信号转换为低频信号或者直流信号，以便进行进一步的处理或者测量。
本文将详细介绍检波器的工作原理及其应用。
二、工作原理1. 简介检波器的主要功能是将高频信号的振幅、频率或者相位信息转换为低频信号。
它通常由一个非线性元件和一个低通滤波器组成。
2. 整流检波器整流检波器是最常见的一种检波器。
它利用非线性二极管的特性，将输入交流信号转换为直流信号。
当输入信号的正半周时，二极管导通，输出为正脉冲；当输入信号的负半周时，二极管截止，输出为零。
通过这种方式，整流检波器将高频信号的振幅信息转换为直流信号。
3. 相位调制检波器相位调制检波器用于解调相位调制信号。
它利用非线性元件的相位响应特性，将相位调制信号转换为振幅调制信号。
相位调制信号经过非线性元件后，会产生频谱扩展，其中包含了原始信号的振幅信息。
通过低通滤波器，可以滤除高频成份，得到原始信号的振幅信息。
4. 频率调制检波器频率调制检波器用于解调频率调制信号。
它利用非线性元件的频率响应特性，将频率调制信号转换为振幅调制信号。
频率调制信号经过非线性元件后，会产生频谱扩展，其中包含了原始信号的振幅信息。
通过低通滤波器，可以滤除高频成份，得到原始信号的振幅信息。
5. 直接检波器直接检波器是一种高频信号的直接检测方法，它不需要非线性元件。
直接检波器利用高频信号和本地振荡信号的乘积，得到中频信号。
通过低通滤波器，可以提取出中频信号的振幅信息。
三、应用领域1. 通信领域检波器在通信领域中起着重要作用。
在收音机、电视、手机等设备中，检波器用于解调调幅信号、调频信号，将其转换为音频或者视频信号。
2. 无线电测量检波器也广泛应用于无线电测量中。
例如，在频谱分析仪中，检波器用于将高频信号转换为直流信号，以便进行频谱分析和测量。
3. 传感器信号处理在传感器信号处理中，检波器用于将传感器采集到的高频信号转换为低频信号，以便进行进一步的处理和分析。
检波器的工作原理
检波器的工作原理标题：检波器的工作原理引言概述：检波器是一种电子设备，用于将调制信号中的信息从载波信号中分离出来。
它在无线通信、广播、雷达等领域中起着重要作用。
本文将详细介绍检波器的工作原理。
一、整流检波器1.1 理论基础整流检波器基于二极管的非线性特性。
二极管在正向偏置时，可以将正半周的信号通过，而将负半周的信号截断。
这样就可以实现信号的整流。
1.2 工作原理整流检波器的工作原理是将调制信号与载波信号相乘，然后通过一个低通滤波器去除高频成分，最终得到调制信号的波形。
1.3 应用整流检波器广泛应用于调幅（AM）广播接收机中，用于将调制信号还原为原始音频信号。
二、解调检波器2.1 理论基础解调检波器是一种能够恢复调制信号的幅度、频率或相位信息的设备。
它基于调制信号的特性进行解调。
2.2 工作原理解调检波器根据不同的调制方式，采用不同的解调方法。
例如，调幅（AM）解调器使用包络检波或同步检波的方法，调频（FM）解调器使用频率鉴频或鉴相器的方法。
2.3 应用解调检波器广泛应用于无线通信系统、广播电视接收机、雷达系统等领域，用于恢复调制信号的信息。
三、相干检波器3.1 理论基础相干检波器是一种能够恢复调制信号的相位信息的设备。
它基于调制信号的相位特性进行检波。
3.2 工作原理相干检波器通过将调制信号与本地振荡器产生的相位相比较，从而提取出调制信号的相位信息。
它通常使用锁相环或鉴相器的方法实现。
3.3 应用相干检波器广泛应用于调相（PM）通信系统、雷达测距系统等领域，用于提取调制信号的相位信息。
四、功率检波器4.1 理论基础功率检波器是一种能够测量信号功率的设备。
它基于信号的能量特性进行检波。
4.2 工作原理功率检波器通过将信号与一个参考信号相乘，然后通过一个低通滤波器去除高频成分，最终得到信号的平均功率。
4.3 应用功率检波器广泛应用于无线通信系统、雷达系统等领域，用于测量信号的功率。
五、频率检波器5.1 理论基础频率检波器是一种能够测量信号频率的设备。
检波器的工作原理
检波器的工作原理一、引言检波器是一种电子设备，用于将调制信号中的信息解调出来，通常用于无线通信、广播、电视等领域。
本文将介绍检波器的工作原理及其基本分类。
二、工作原理检波器的工作原理基于信号的调制与解调过程。
在调制过程中，原始信号被调制到一个高频载波信号上，形成调制信号。
而解调过程则是将调制信号中的信息还原出来。
1. 整流检波器整流检波器是最简单的一种检波器。
它的原理是利用二极管的非线性特性，将交流信号转换为直流信号。
当输入的交流信号为正半周时，二极管导通，输出为正向的直流信号；当输入的交流信号为负半周时，二极管截止，输出为零。
通过滤波电路，可以将直流信号平滑化，得到原始信号。
2. 包络检波器包络检波器也称为幅度调制解调器。
它的原理是将调制信号的包络线提取出来，得到原始信号。
包络检波器通常使用二极管和电容器组成。
当输入的调制信号经过二极管时，二极管的非线性特性会使得电容器被充电，储存着信号的包络信息。
通过滤波电路，可以得到包络信号，即原始信号。
3. 相干检波器相干检波器是一种高级的检波器，它的原理基于信号的相位信息。
相干检波器通常使用锁相环电路，将输入信号与参考信号进行比较，得到相位差，并将相位差转换为幅度差。
通过滤波电路，可以得到原始信号。
三、分类根据不同的工作原理和应用场景，检波器可以分为多种类型。
1. AM检波器AM检波器是用于调幅信号解调的检波器。
它可以将调幅信号中的音频信息还原出来。
常见的AM检波器包括整流检波器和包络检波器。
2. FM检波器FM检波器是用于调频信号解调的检波器。
它可以将调频信号中的音频信息还原出来。
常见的FM检波器包括相干检波器和鉴频器。
3. PM检波器PM检波器是用于调相信号解调的检波器。
它可以将调相信号中的音频信息还原出来。
常见的PM检波器包括鉴相器和相干检波器。
四、应用领域检波器广泛应用于无线通信、广播、电视等领域。
1. 无线通信在无线通信系统中，检波器用于解调接收到的调制信号，将其中的信息还原出来，以便进行后续的处理和解码。
检波器的工作原理
检波器的工作原理一、概述检波器是一种电子设备，用于将高频信号转换为低频信号。
它在无线通信、雷达、广播等领域中起着重要的作用。
本文将详细介绍检波器的工作原理及其相关知识。
二、工作原理1. 信号检波检波器主要用于信号检测和解调。
当高频信号经过检波器时，它会通过一系列的电路和元件进行处理，最终输出低频信号。
2. 整流检波器的第一步是整流，它将交流信号转换为直流信号。
常见的整流电路包括单向整流电路和全波整流电路。
单向整流电路通过一个二极管将正半周的信号通过，而全波整流电路则通过两个二极管将正负半周的信号都通过。
3. 平滑滤波整流后的信号仍然存在一定的纹波，需要进行平滑滤波以去除这些纹波。
平滑滤波电路通常由电容器和电阻器组成，它们能够将信号转换为平滑的直流信号。
4. 低频放大经过平滑滤波后的信号较弱，需要进行放大以增加其幅度。
低频放大电路通常由运放（放大器）组成，它能够将信号的幅度增大数倍。
5. 解调在一些特定的应用中，检波器还需要进行解调操作。
解调是将调制信号还原为原始信号的过程。
常见的解调方式有幅度调制（AM）和频率调制（FM）等。
三、应用领域1. 无线通信在无线通信系统中，检波器用于接收和解调无线信号，将其转换为可用的音频或者视频信号。
例如，手机中的接收模块就包含了检波器。
2. 雷达雷达系统中的检波器用于接收和处理雷达回波信号，从而实现目标检测和跟踪。
检波器能够将微弱的回波信号转换为可用的信息，匡助雷达系统实现目标识别和测距。
3. 广播广播系统中的检波器用于接收和解调广播信号，将其转换为可听的音频信号。
广播接收机中的检波器将调幅（AM）信号解调为音频信号，使用户能够听到广播内容。
4. 科学研究检波器在科学研究中也有广泛应用。
例如，在天文学中，检波器用于接收和分析来自宇宙的微弱信号，匡助科学家研究宇宙起源和演化。
四、总结检波器是一种将高频信号转换为低频信号的电子设备。
它通过整流、平滑滤波、低频放大和解调等步骤，将高频信号转换为可用的信号。
检波器的工作原理
检波器的工作原理一、引言检波器是一种电子设备，用于将高频信号转换为低频信号或直流信号。
它在无线通信、广播、雷达、无线电接收等领域中广泛应用。
本文将详细介绍检波器的工作原理。
二、检波器的分类根据信号处理方式的不同，检波器可以分为以下几种类型：1. 整流检波器：将交流信号转换为直流信号。
2. 抑制载波检波器：从调幅信号中抽取基带信号。
3. 直接检波器：将高频信号转换为低频信号。
4. 采样检波器：通过采样和保持电路获取原始信号。
三、整流检波器的工作原理整流检波器是最常见的一种检波器，它将交流信号转换为直流信号。
其工作原理如下：1. 输入信号：整流检波器的输入信号通常是一个交流信号。
2. 整流：输入信号经过整流电路，将负半周信号转换为正半周信号。
整流电路通常由二极管构成。
3. 滤波：整流后的信号经过滤波电路，去除高频噪声，得到平滑的直流信号。
4. 输出：滤波后的信号即为整流检波器的输出信号。
四、抑制载波检波器的工作原理抑制载波检波器用于从调幅信号中抽取基带信号。
其工作原理如下：1. 输入信号：抑制载波检波器的输入信号是一个调幅信号，包含了载波信号和基带信号。
2. 解调：输入信号经过解调电路，将载波信号和基带信号分离。
3. 滤波：基带信号经过滤波电路，去除高频噪声，得到纯净的基带信号。
4. 输出：滤波后的基带信号即为抑制载波检波器的输出信号。
五、直接检波器的工作原理直接检波器是将高频信号直接转换为低频信号的一种检波器。
其工作原理如下：1. 输入信号：直接检波器的输入信号是一个高频信号。
2. 降频：输入信号经过降频电路，将高频信号转换为低频信号。
3. 滤波：降频后的信号经过滤波电路，去除高频噪声，得到纯净的低频信号。
4. 输出：滤波后的低频信号即为直接检波器的输出信号。
六、采样检波器的工作原理采样检波器通过采样和保持电路获取原始信号。
其工作原理如下：1. 输入信号：采样检波器的输入信号是一个连续的信号。
2. 采样：输入信号经过采样电路，以一定的频率对信号进行采样。
检波器的工作原理
检波器的工作原理一、引言检波器是一种用于将调制信号转换为基带信号的电子设备。
它在无线通信、广播、电视和雷达等领域中起着重要的作用。
本文将详细介绍检波器的工作原理及其应用。
二、检波器的定义和分类检波器是一种用于提取调制信号的设备。
根据不同的工作原理和应用场景，检波器可以分为以下几种类型：1. 整流检波器：通过将交流信号转换为直流信号来提取调制信号。
其中，最常见的整流检波器有二极管整流器和滤波器。
二极管整流器将交流信号通过二极管进行整流，然后通过滤波器滤除高频噪声，得到基带信号。
2. 平均检波器：通过对输入信号进行平均，得到平均值作为输出信号。
平均检波器常用于测量交流信号的幅值。
3. 峰值检波器：通过检测输入信号的峰值，将其转换为基带信号。
峰值检波器常用于测量脉冲信号的幅值。
4. 相位鉴别器：通过检测输入信号的相位差异，将其转换为基带信号。
相位鉴别器常用于解调相位调制信号。
三、整流检波器的工作原理整流检波器是最常用的检波器之一，它通过二极管和滤波器的组合来实现信号的提取。
1. 二极管整流器：二极管是一种具有非线性特性的电子元件。
当正向偏置电压施加在二极管上时，电流可以流过二极管；而当反向偏置电压施加在二极管上时，电流几乎不会流过二极管。
利用这种特性，可以将交流信号转换为直流信号。
2. 滤波器：由于二极管整流器输出的信号中仍然包含高频噪声，需要通过滤波器进行滤除。
常见的滤波器包括低通滤波器和带通滤波器。
低通滤波器可以滤除高频噪声，只保留基带信号；而带通滤波器可以选择性地滤除特定频率范围内的信号。
3. 整流检波器的工作原理：当交流信号输入整流检波器时，二极管将交流信号转换为直流信号。
然后，直流信号通过滤波器，滤除高频噪声，得到基带信号。
四、检波器的应用检波器广泛应用于各种通信系统和测量设备中，以下是一些常见的应用场景：1. 无线通信系统：检波器用于解调调制信号，将其转换为基带信号。
在移动通信系统中，检波器常用于解调频率调制信号和相位调制信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
freq, GHz
8.0
7.8
7.6
7.4
7.2
7.0
6.8
32
33
34
35
36
37
38
RF_freq
(b) 输入回波损耗
(c) 输出电压
图 3-4 匹配后的检波仿真结果
3.4 微带低通滤波器设计
微带低通滤波器种类很多，其中最常用的有高低阻抗线低通滤波器、分支线低通滤波
器和扇形线低通滤波器等。本文中为了排版方便，选择使用简单的三节扇形线低通滤波器结
(a) 版图结果
dB(S(1,1)) dB(S(1,3)) dB(S(1,2))
-20
-25
-30
-35
-40
-45
32
33
34
35
36
37
38
freq, GHz
-2.8
-2.9
-3.0
-3.1
-3.2
32
33
34
35
36
37
38
freq, GHz
(b) 输入回波损耗
(c) 直通端和耦合端损耗
图 3-3 三) 插入损耗
图 3-5 微带低通滤波器仿真结果
3.4 微带检波器总体仿真
将以上各部分结合起来，对检波器进行版图排版，然后将排版后的电路进行原理图协同
仿真，仿真结果见图 3-6。可以看到，最终检波器在 33~37GHz 频带内，驻波优于 1.2，在输
入功率为-20dBm(0.01mW)时，输出电压大于 2.5mV，可以得到检波器的电压灵敏度大于
第四步就是设计低通滤波器，将视频信号以外的信号滤除掉，这里的低通滤波器可以 用一个简单的高低阻抗线或者其他类似的微带低通滤波器实现。
三、平衡检波器的设计
3.1 检波二极管的选择 原则上任何非线性器件均可用于检波器电路设计，比如各种二极管和三极管。但常用
二极管进行检波，并且采用的是为了提高检波性能而使用专门工艺设计的检波二极管。 (1)肖特基势垒二极管 检波用的肖特基势垒二极管不同于混频用的肖特基势垒二极管。为了简化检波器电路，
图 3-2 HSCH-9161 的 Spice 信号模型
表 3-1 HSCH-9161 的 Spice 模型参数 3.2 3dB 宽频带分支线定向耦合器设计
在耦合器工作的中心频率上,分支线的长度及其之间的间隔均为 1/4 波长。两条平行主
线上的特性阻抗在节与节之间是可以改变的,而分支线的阻抗也可以进行调节以改进电气性 能。
偏压点附近就有较好的接通特性。 反向二极管在零偏置点的负电流斜率最大，属于专用弱信号检波器件。由于它的正向
导通电位较低，例如接近 0.5V 时，二极管双向都将导通，因此不能用于较强信号的检测。 点接触二极管的非线性相比于其他几种二极管较差。由于结构简单，结电容小，截止频率高， 在毫米频段还有应用。
二、原理分析
2.1 单管检波器工作原理 检波器利用某些半导体器件的非线性特性,用于调制信号包络检波或微波功率检测。图
2-1 给出一个典型无偏压检波器的原理图。
图 2-1 典型无偏压检波器原理图 电路中 LP 是检波器的低频通路,CP 是微波信号通路,RL 是负载电阻。输入匹配网络用来
使检波管与射频源阻抗相匹配,输出滤波器用于消除检波管上产生的高次谐波,输出低频信 号。保证检波器输入低驻波比,提高灵敏度,就是如何使检波器的输入阻抗与传输线阻抗宽频 带相匹配的问题。检波二极管的等效电路如图 2-2 所示。
3.3 检波器匹配电路设计 当 3dB 电桥是理想电桥时，只要 D1、D2 检波器特性一致，则对于微波输入端口来说，
D1、D2 反射过来的电压大小相同，相位相反，正好抵消，输入端因此得到良好匹配。所以 保证加工精度以及装配准确是非常重要的。平衡式检波器的匹配主要是调节输出端线段的长
度，使检波器的驻波性能最优化，并且使输出电压尽量大。
四、结论
本文使用 Agilent 公司的 ADS 软件设计了一款平衡式检波器，工作频带 33~37GHz，频 带范围内驻波优于 2，电压灵敏度大于。
由文章可以看出，使用 ADS 软件设计平衡检波器，以及其他器件都是非常方便、高效 的，省去了大量计算的繁琐时间，也能节约成本。
参考文献
[1] 李惠芳，马楠，微波平衡检波器的设计和制作，火控雷达技术，2006（7），107-110 [2] 吴万春，集成固体微波电路，北京：国防工业出版社，1981 [3] 姚喜梅，宽带平衡检波器，半导体学报，1995，17-19 [4] 李松，毫米波检波器研制，电子科技大学硕士论文
图 2-3 平衡检波器原理图 当 3dB 电桥是理想电桥时，只要 D1、D2 检波器特性一致，则对于微波输入端口来说， D1、D2 反射过来的电压大小相同，相位相反，正好抵消，输入端因此得到良好匹配。 第三步是设计 3dB 电桥输入臂分别与 D1、D2 的匹配网络，也可把桥与匹配网络作为一 体设计，即输入、输出阻抗不对称的桥。
250mV/mW。
VSWR1 Vout_mV
(a) 协同仿真原理图
1.18 1.16 1.14 1.12 1.10 1.08
28 30 32 34 36 38 40 42 44 46
freq, GHz
7
6
5
4
3
2
32
33
34
35
36
37
38
RF_freq
(b) 驻波
(c) 输出电压(@输入-20dBm) 图 3-6 平衡式检波器仿真结果
微波检波器是微波技术中常规部件之一,在微波信号检测、自动增益控制、功率探测、 稳幅的应用中是关键性部件,被广泛应用于微波辐射计、矢量网络分析仪、六端口网络、微 波瞬时接收机等。在许多场合,要求检波器在宽频带内具有良好的驻波特性、功率平坦度、 高灵敏度。低势垒肖特基二极管检波时无需外加偏置电压,其灵敏度也非常高,并且率响应快、 动态范围大、宽频带、机械性能好,因而得到了广泛应用。
图 3-4 是匹配后的检波仿真结果，输入点频信号，信号功率-20dBm，可以看出，平衡 式检波器可实现频带宽度很宽，输出电压在 7mV 左右。
(a) 原理图结果
dB(S(1,1)) real(Vout[::,0])*1e3
-22
-24
-26
-28 28 30 32 34 36 38 40 42 44 46
另外一种新型检波二极管，称为平面掺杂势垒检波管。它从工艺过程和结构上做了较 大改进，具有极好的频率响应特性，可以在多倍频程的极宽频带内获得平坦响应，还具有很 好的宽温度范围稳定性。
(2)点接触二极管 点接触二极管用金属丝靠机械压力与半导体接触而形成半导体结。点接触管虽然其结 构工艺较为简单，但是结的长期稳定性差，管芯参数—致性也不好，所以在工程应用少，逐 渐被肖特基二极管所代替，但它也在不断改进工艺和改善性能。点接触二极管反向饱和电流 为 10-5A 量级，在零偏置点灵敏度高，尤其是点接触结面积较小，所以结电容较小，在毫米 频段高端有时被采用。也有的点接触管设计成使金属引丝电感与芯片结电容形成谐振，以提 高检波灵敏度。 (3)反向二极管 反向二极管是隧道二极管的一个变种形式。在半导体结中极大的掺杂情况下，二极管 反向特性接近导通。零偏置时，负向电流特性很陡；正向电压时，隧道二极管的峰值电流很 低，隧道负阻现象几乎消失。用于检波器时，是利用它的反向电流作为检波电流。在零偏置 电压时，对弱信号有很高的检波灵敏度。但是由于正向接触电位所限，反向二极管不能用于 较强信号检波。 低势垒检波二极管的反向饱和电流比常规肖特基势垒二极管要大几个数量级。它在零
通过对几类检波二极管的比较，本文选择了 Agilent 公司(现为 Avago)的零偏置梁式引 线检波二极管 HSCH-9161，它可用于频率超过 110GHz 信号的检波。其小信号线性模型如 图 3-1 所示，SPICE 模型如图 3-2 所示，其 Spice 参数见表 3-1。
图 3-1 HSCH-9161 小信号模型
HSCH-9161，工作频带为 33~37GHz，在整个频带内，驻波优于 1.2，电压灵敏度大于 250mV/mW，较好
的实现了各项性能指标要求。 关键词：平衡式检波器 检波二极管 ADS
一、引言
微波技术在通信、导航、制导、雷达及电子对抗中发挥着越来越重要的作用,对微波器 件性能指标要求也越来越高,只依靠手工计算、经验公式等方式来设计更加困难。EDA 工具 是高性能微波器件设计的有效手段,可大大缩短研制周期。
图 2-2 检波二极管等效电路 检波二极管输入阻抗是频率的复变量,其值随频率变化很大,可以看出,用集总参数等效 电路表示法,与传输线阻抗(50Ω)匹配是十分困难的。通常设计未考虑低通滤波器对二极管等 效阻抗影响。本文利用 ADS 计算准确、快速解决复杂问题、多种寻优方式等优点,探讨一种 新的设计思路。 2.2 平衡检波器的工作原理 做一个平衡检波器，第一步是挑选两只特性接近的检波管 D1、D2，或者选一只高性能的 对管检波管。 第二步是设计频带宽、性能好的 3dB 电桥，其带宽稍大于检波管所需带宽，耦合度 C=3dB，隔离度 I >18dB，使输入的微波功率一分为二地加到两只检波管上，其工作原理如 图 2-3。
Ka 波段平衡式检波器设计
缪依展 沈利江 上海航天电子技术研究所 上海 201109
摘要：介绍一种宽频带微波平衡检波器,论述检波器的原理和设计,并给出 ADS 仿真设计结果。这种检波器 体积小,重量轻,频带宽,性能稳定可靠,易于集成,与单管检波器相比,更具有动态范围大,抗烧毁能力强等诸多 优点,可在微波领域广泛应用。检波器使用 Agilent 公司(现为 Avago)的零偏置梁式引线检波二极管
