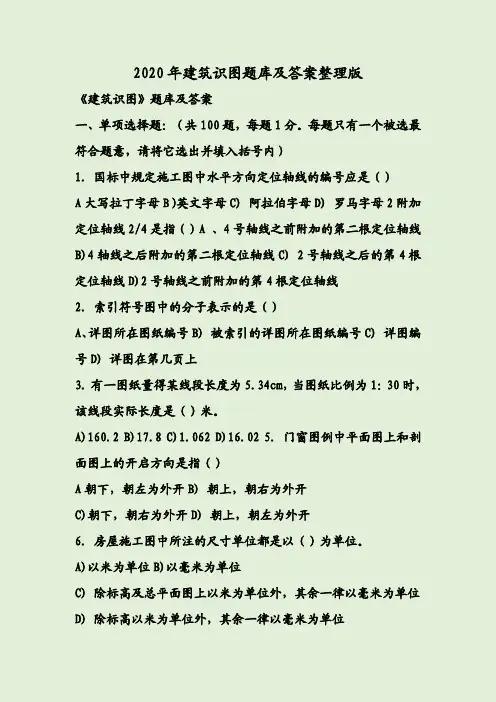

2020年建筑识图题库及答案整理版

2020年建筑识图题库及答案整理版《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C)阿拉伯字母D)罗马字母2附加定位轴线2/4是指（）A、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C)2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（）A、详图所在图纸编号B)被索引的详图所在图纸编号C)详图编号D)详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。

A)160.2B)17.8C)1.062D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B)朝上，朝右为外开C)朝下，朝右为外开D)朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位B)以毫米为单位C)除标高及总平面图上以米为单位外，其余一律以毫米为单位D)除标高以米为单位外，其余一律以毫米为单位7.图标中规定定位轴线的编号圆圈一般用（）A)8mm B)10mm C)6mm D)14mm8.总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向B)夏季所剖主导风风向C)一年所剖主导风风向D)春季所剖主导风风向9.建施中剖面图的剖切符号应标注在（）A)底层平面图中B)二层平面图中C)顶层平面图中D)中间层平面图中10.楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B)都以室外地坪为起点C)都以该层楼地面为起点D)都以该层休息平台为起点11.楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数B)该层至上一层共有的步级数C)该层至顶层的步级数D)该层至休息平台的步级数12.与建筑物长度方向一致的墙，叫（）A)纵墙B)横墙C)山墙D)内墙13.施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面B)建筑物室外地坪C)该建筑物室内首层地面D)建筑物室外平台14.计算室内使用面积的依据是（）A)轴线到轴线间尺寸B)墙外皮到墙外皮C)墙内皮到墙内皮D)开间乘以进深15.建筑物的层高是指（）A)相邻上下两层楼面间高差B)相邻两层楼面高差减去楼板厚C)室内地坪减去室外地坪高差D)室外地坪到屋顶的高度16.定位轴线的位置是指（）A)墙的中心线B)墙的对称中心线C)不一定在墙的中心线上D)墙的偏心线17.有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700B) 1.900C) 3.500D)0.80018.结施中常用的构件代号DL是表示（）A)地梁B)吊车梁C)大梁D)吊梁19.楼梯的踏步数与踏面数的关系是（）A)踏步数=踏面数B)踏步数-1=踏面数C)踏步数+1=踏面数D)踏步数+2=踏面数20.房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸B)纵向定位轴线间尺寸C)水平方向定位轴线间尺寸D)房间宽度方向间尺寸21.墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300B)400C)120D)1.5m22.楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B)步级数C)踏面数D)踏面宽23.建筑平面图的形成是（）A)水平剖面图B)水平正投影图C)垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指()A)施工坐标B)建筑坐标C)测量坐标D)投影坐标25.建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B)二层C)三层D)四层26.施工图中总平面图常用的比例为（）A)1：100B)1：200C)1：500D)1：5027.若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A-E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B)东立面图C)南立面图D)北立面图28.施工图中的比例表示是指（）A)图线：线型B)实物：图形C)图形：D)图形：线型29.楼梯详图的图纸包括（）A)平、剖面图、详图B)平、剖面图C)平、立面图、详图D)详图30.钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面B)钢筋的中心至构件表面C)钢筋的外皮至构件表面D)钢筋的内皮至构件内皮31.基础埋置深度是指（）的垂直距离A)室内地坪到基础底部B)室外地坪到基础底部C)室外地坪到垫层底面D)±0.000到垫层表面32.结施中@是钢筋的间距代号，其含义是（）A)钢筋相等中心距离B)钢筋的外皮至外皮C)钢筋的内皮至内皮D)钢筋的外皮至内皮33.在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B)向下或向右C)向上或向左D)向上或向右34.在钢筋详图中，计算钢筋的设计长度是指（）A)内皮尺寸B)中-中C)外皮尺寸D)构件尺寸35.有一梁长为3840mm,保护层25mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18B)19C)20D)2136.有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”,其中的“b”表示（）A)板的代号B)钢筋级别代号C)冷拔低碳钢丝D)冷拉低碳钢丝37.有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B)3923mm C)3965mm D)3840mm38.钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15B)20C)25D)1039.在结构平面图中6YKB336—2中“33”表示的是（）A)板宽B)板高C)板跨D)荷载等级40.局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B)引出线一C)两侧都可以D)粗短线一侧41.墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500B)600C)150D)1.5m42.若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020B)7.180C) 3.580D)3.60043.图中符号“-4×40”中的“-”是指（）A)负号B)扁钢、钢板代号C)减号D)数量44.钢筋在构件中按其作用不同可分为（）种类A)4种B)5种C)6种D)3种45.在结构平面布置图中KB30—092表示板宽为（）A)90mm B)900mm C)9m D)900cm46.在建筑立面图中，应用的线型宽度共有（）种A)二种B)三种C)四种D)五种47.预应力钢筋混凝土是指（）A)对钢筋预加压力B)对混凝土预加压力C)对混凝土预加拉力D)对构件预加拉力48.建筑平面图的常用比例为（）A)1：500B)1：20C)1：1000D)1：10049.在建筑识图中一般应遵守的识图原则是（）A)由总体到局部B)由局部到总体C)由详图到总图D)有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B)细实线C)点划线D)波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。

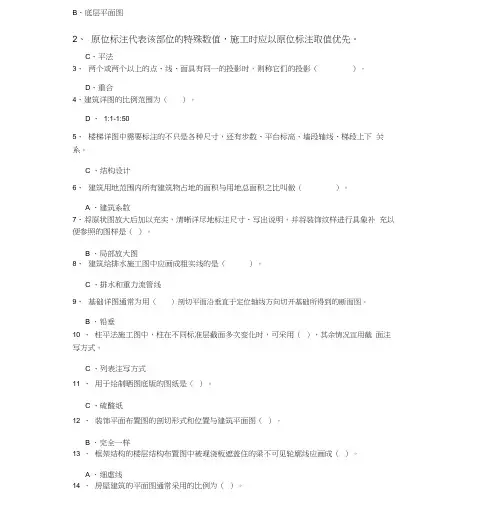

建筑制图与识图练习题与答案

B、底层平面图2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。

C、平法3、两个或两个以上的点、线、面具有同一的投影时，则称它们的投影（）。

D、重合4、建筑详图的比例范围为（）。

D 、1:1-1:505、楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。

C 、结构设计6、建筑用地范围内所有建筑物占地的面积与用地总面积之比叫做（）。

A 、建筑系数7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进行具象补充以便参照的图样是（）。

B 、局部放大图8、建筑给排水施工图中应画成粗实线的是（）。

C 、排水和重力流管线9、基础详图通常为用（）剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。

B 、铅垂10 、柱平法施工图中，柱在不同标准层截面多次变化时，可采用（），其余情况宜用截面注写方式。

C 、列表注写方式11 、用于绘制晒图底版的图纸是（）。

C 、硫酸纸12 、装饰平面布置图的剖切形式和位置与建筑平面图（）。

B 、完全一样13 、框架结构的楼层结构布置图中被现浇板遮盖住的梁不可见轮廓线应画成（）。

A 、细虚线14 、房屋建筑的平面图通常采用的比例为（）。

B 、1:10015 、图纸的大小称为（）。

A 、图幅16 、主要表示承重结构的布置情况，构件类型、大小以及构造作法等的图纸是（）B 、结构施工图17 、反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为（）。

C 、电气系统图18 、建筑总平面图观察基地的地貌特征主要依靠阅读（）。

D、等高线19 、观察以下图例，阅读正确的是（）。

D 、自然土壤、砖、钢筋混凝土20 、建筑平面图中对墙、柱进行轴线编号的作用是（）。

D、定位21 、建筑剖面图是假想用一个或多个垂直于外墙轴线的（），将房屋剖开，所得的投影图。

B 、铅垂剖切面22 、建筑物宽度方向的墙叫做（）。

B、横墙23 、建筑施工图特指建筑设计工种在（）阶段的图纸。

建筑工程制图与识图(含习题集)(第二版)参考答案[2页]

参考答案单元一１．０号、１号、２号２．实线、２、２～３３．４５°～６０°４．正三角形、正方形、３０°、４５°５．直线两端点、底线单元二１．平行投影、中心投影２．宽度、高度３．平行、相交、垂直４．直线、平面５．建筑、室内单元三１．平面、长、宽、高、平面多边形２．多边形、三角形３．圆柱、圆锥、圆球、固定轴线旋转４．叠加式、切割式、混合式５．径向尺寸、轴向尺寸单元四１．平行性、定比性、真实性２．正轴测投影图、斜轴测投影图３．坐标法、叠加、切割４．特征面法、柱体的轴测图５．先整体后剖切、先剖切后整体单元五１．线面分析法、形体分析法、形体分析法２．剖切符号、粗实线３．阿拉伯数字、由左至右、由下至上、端部４．半剖面图、局部剖面图、全剖面图、展开剖面图、分层剖面图５．波浪线、剖切符号260单元六１．设计、施工、初步设计阶段、技术设计阶段、施工图设计阶段２．建筑施工图、结构施工图、设备施工图。

３．　∶４．索引符号、水平细实线５．体形、门窗形式、位置单元七１．水平投影图２．位置、布置方向、柜门３．南北立面图、东西立面图４．平面布置图、顶棚平面图５．局部剖面图单元八１．平面整体表示方法制图规则２．受力筋、箍筋架、立筋、构造筋３．向上、向左、向下、向右４．平面注写、综合设计５．截面尺寸、配筋具体数值单元九１．设备、器件、管网２．正面斜等轴测图、给水引入管、污水排出管３．设计总说明、采暖平面图、系统图４．管道、散热器、主要设备、附件５．系统图、原理图261。

建筑设备安装工艺及识图试题一含答案

建筑设备安装工艺及识图试题一一、单项选择题（每题1分，共10分）：1. 以下水箱接管上不设阀门的是。

A、进水管B、出水管C、溢流管D、泄水管2. 镀锌钢管规格有DN15、DN20等，DN表示。

A、内径B、公称直径C、外径D、其他3. 不能使用焊接的管材是。

A、塑料管B、无缝钢管C、铜管D、镀锌钢管4. 竖向分区的高层建筑生活给水系统中，最低卫生器具配水点处的静水压力不宜大于__ ___MPa。

A、0.45B、0.5C、0.55D、0.65. 室外给水管网水压周期性满足室内管网的水量、水压要求时，采用B给水方式。

A、直接给水B、设高位水箱C、设储水池、水泵、水箱联合工作D、设气压给水装置6. 设高位水箱给水时，为防止水箱的水回流至室外管网，在进入室内的引入管设置。

A、止回阀B、截至阀C、蝶阀D、闸阀7. 以下哪条是错误的？A、截止阀安装时无方向性错B、止回阀安装时有方向性，不可装反C、闸阀安装时无方向性D、旋塞的启闭迅速8. 以下哪种管材不可以螺纹连接？A、冷镀锌钢管B、镀锌钢管C、铸铁管D、塑料管9. 以下哪种管材可以热熔连接？A、复合管B、镀锌钢管C、铸铁管D、塑料管10. 以下哪种管材可以粘接？A、无缝钢管B、镀锌钢管C、铸铁管D、塑料管二、名词解释（每个2分，计10分）1.资用水压；2. 熔断器；3. 热媒；4. 水表节点；5. 空气调节。

三、填空（每空１分，计15分）１．防雷装置由（）、（）和（）三部分构成。

２．单相三极插座需要接（）、（）和（）三根线。

３．室内排水系统由（）、（）、（）、（）和（）五部分组成。

４．管道的连接形式分（）、（）、（）和（）四种。

四、简答题（每题５分，计40分）１．有线电视系统为何需要供电？２．什么是三相四线制供电？我国的民用电电压力是多少？３．接地有哪几种？４．说明室内给水系统的组成及各组成部分的作用。

５．我校空调实验室中，空调器由哪几部分组成？６．蝶阀的作用是什么？有何特点？７．一户一阀式采暖系统有何特点？８．空调系统的常用设备有哪些？五、识图与画图说明题（25分）１．解释VLV—3×25+1×16mm2，FEC50，FC，ＷＣ的含义。

建筑制图及识图试题与参考答案

建筑制图及识图试题与参考答案一、单选题（共43题，每题1分，共43分）1.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).A、砖墙与钢筋混凝土墙B、外墙和内墙C、纵墙与横墙D、承重墙与非承重墙正确答案：B2.φL表示( )。

A、冷拉Ⅰ级钢筋B、Ⅰ级锰硅人字纹钢筋C、Ⅰ级光圆钢筋D、Ⅰ级螺纹钢筋正确答案：A3.图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。

A、100mmB、10mC、10kmD、10mm正确答案：B4.避雷针宜采用镀锌圆钢制作,针长1m-2m以时,直径不大于( )。

A、10mmB、14mmC、16mmD、12mm正确答案：D5.建筑施工图上一般注明的标高是( )。

A、要看图纸上的说明B、相对标高C、绝对标高D、绝对标高和相对标高正确答案：B6.在钢筋混凝土构件代号中, “ JL”是表示( ).A、基础梁B、连系梁C、圈梁D、过梁正确答案：A7.点在直线上，点的投影仍在直线的投影上，这是正投影的( )。

A、同素性B、从属性C、定比性D、积聚性正确答案：B8.给水排水工程图“——W——”表示( ).A、生活水管B、污水管C、废水管D、热水给水管正确答案：B9.水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：C10.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、64平方毫米B、56平方毫米C、40平方毫米D、48平方毫米正确答案：D11.施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A12.对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。

A、3－5B、6－10C、20－30D、11－15正确答案：B13.尺寸标注时图样轮廓线可用作( )。

建筑设备安装识图与施工工艺试卷试题(附答案)

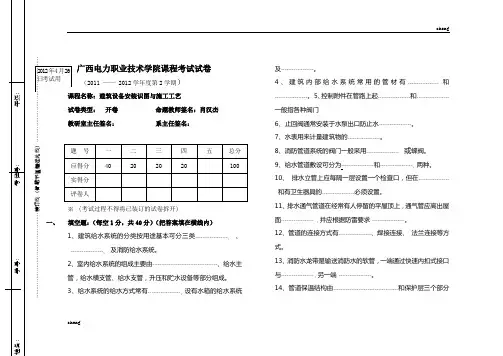

广西电力职业技术学院课程考试试卷（2011 —— 2012学年度第2学期）试卷类型：开卷命题教师签名：肖汉杰教研室主任签名：系主任签名：※ (考试过程不得将已装订的试卷拆开)一、填空题：（每空1分，共40分）（把答案填在横线内）1、建筑给水系统的分类按用途基本可分三类------------------、、------------------、及消防给水系统。

2、室内给水系统的组成主要由------------------------------------、给水主管，给水横支管、给水支管，升压和贮水设备等部分组成。

3、给水系统的给水方式常有------------------、设有水箱的给水系统及------------------。

4、建筑内部给水系统常用的管材有-----------------和------------------。

5、控制附件在管路上起------------------和------------------一般指各种阀门6、止回阀通常安装于水泵出口防止水------------------。

7、水表用来计量建筑物的------------------。

8、消防管道系统的阀门一般采用------------------ 或蝶阀。

9、给水管道敷设可分为------------------和------------------、两种。

10、排水立管上应每隔一层设置一个检查口，但在----------------- 和有卫生器具的------------------必须设置。

11、排水通气管道在经常有人停留的平屋顶上，通气管应高出屋面------------------ ，并应根据防雷要求 ------------------。

12、管道的连接方式有------------------、焊接连接、法兰连接等方式。

13、消防水龙带是输送消防水的软管，一端通过快速内扣式接口与------------------，另一端 ------------------。

建筑设备基础知识与识图习题(含答案)

习题答案及解析第一章习题答案1.简述流体主要物理性质的定义。

在实际工程中如何考虑？1.流体的密度：指各点密度相同的均质流体，单位体积的质量，用ρ表示（kg/ m 3）。

实际工程中计算压力管道、水池、水箱的压强、选择水泵、风机型号时的重要参数；特别应该注意的是水的密度在4℃以下时的变化规律，敷设在室外管道中的水在冰冻时，密度减小，体积增大，致使管道漏水，所以室外的管道应考虑防冻结措施。

2.流体的容重：指各点密度相同的均质流体，单位体积的重量，用γ表示（N/ m 3）。

在计算中，容重的数值等于流体的质量与重力加速度的乘积。

3.流体的压缩性：指流体所受的压力增大时，其体积缩小，密度增大的性质。

压缩性对实际工程的影响很小，可以不予考虑。

4.流体的热膨胀性：流体因温度升高使原有的体积增大，密度减小的性质。

热膨胀性在热水供应系统及热水采暖系统中，充满水的管道，在温度升高而膨胀时，会造成管道爆裂而漏水；而温度降低水的体积减小时，又造成水量不足。

需要设置膨胀水箱应对热膨胀性的影响。

5.流体的黏滞性：流体在运动时，由于内摩擦力的作用，使流体具有抵抗相对变形（运动）的性质。

流体在运动过程中，必须克服黏性力，因此要不断消耗运动流体所具有的能量，所以是研究沿程水头损失的重要参数，而计算水头损失是计算水泵扬程的重要依据。

2.流体静压强的特性如何？流体静压强有哪几种计算形式？各种形式在什么情况下应用？（1）特性：静压强的方向性：流体具有各个方向上的静压强，流体的静压强处处垂直并指向固体壁面；静压强的大小：静止流体中任意一点的静压强大小与其作用方向无关，仅与其高度或深度有关。

气体的静压强沿高度变化小，密闭容器可以认为静压强处处相等。

（2）计算形式及其应用：液下不同深度两个表面的压强关系p 2=p 1+γh当上表面设在水平面，即上表面压强为液体表面压强p 0时， p =p 0+γh当上表面压强为0时 p =γh3.试述绝对压强、相对压强和真空压强的定义，以及三者之间的关系。

建筑设备工程施工工艺设计与识图习题附答案

建筑设备工程施工工艺设计与识图习题附答案建筑设备工程施工工艺与识图习题附答案建筑设备工程施工工艺与识图一、单项选择题（一）建筑给排水工程安装1.（A ）是一项集城市用水的取水、净化、输送，城市污水的收集、处理、综合利用，降水的汇集、处理、排放，以及城市防洪、排涝为一体的系统工程。

A. 室外给排水工程B. 室内给排水工程C. 消防给排水工程D. 建筑给排水工程2.室外给水工程一般包括：取水工程、净水工程、（B ）和泵站等。

A. 输送水工程B. 输配水工程C. 量送水工程D.泵送水工程3.取水工程一般包括水源选择和（ C ）两大部分。

A. 水量选择B. 水资选择C. 取水构筑物D.送水构筑物4.水源可分为地表水和（ A ）。

A. 地下水B. 河水C. 江水D.水库水5.生活饮用水水质标准的主要指标为（B ）、浑浊度、臭和味、肉眼可见物、pH值、总硬度以及细菌总数和总大肠菌群等。

A. 质B. 色C. 深度D.可视度6.地表水的净化工艺包括( A )、沉淀与澄清、过虑和消毒等。

A. 混合与凝絮B. 混合与搅拌C. 静置与凝絮D.搅拌与凝絮7.输配水工程通常包括（B ）、配水管网、泵站、水塔和水池等设施。

A. 接水管渠B. 输水管渠C. 排水管渠D.总水管渠8.（A ）是调节二级泵站供水和管网用水量之间流量差额的构筑物。

A. 水塔B. 泵站C. 水池D.水站9.为便于观察水箱内的水位变化，可设（ C ）和电气液位计。

A. 浮瓢液位计B. 联网感应器C. 浮球液位计D.电子液位计10.（ D ）是调节一、二级泵站供水差额的构筑物。

A. 排水池B. 贮水池C. 净水池D.清水池11.贮水池的有效容积由调节容积、消防贮备容积和（ B ）三部分组成。

A. 预备容积B. 生产事故贮备容积C. 生产容积D.实际容积12.城市生活污水排水系统由室内污水管网系统和设备、室外污水管网系统、污水泵站、污水处理厂和排出口及（ A ）等组成。

建筑制图与识图实训小作业1-4部分参考答案

建筑制图与识图实训小作业一1、写出图中指出的图线的名称，以及当b=0.7时的线宽。

2、注出窗立面图的比例。

3、根据所给的比例，注出外墙板长河高的实际尺寸。

窗立面图1:50外墙板立面图1：604、作出下列建筑形体的剖面图与断面图。

（1）作1—1剖面图。

11（2）作形体的半剖面图。

（3）补绘1—1剖面图。

（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。

（5）补绘2-2剖面图（6）补绘1—1、2—2、3—3断面图。

（7）补画1—1阶梯剖面图。

5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：通常用的有粗、中、细。

被剖切到的建筑的外轮廓线、墙体、边框线等都用粗实线；建筑构配件轮廓线常用中实线绘制；其他的大部分都是用细实线绘制。

（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：起止符号长度通常在2—3mm，采用中粗实线绘制。

（3）图名有何作用？在注写图名时要注意哪些规定？（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：断面图只画剖切到的形体的外轮廓线，而剖面图还要再画出剖切到的形体的内部结构（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？小作业二一、填空题1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。

2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。

3、钢筋混凝土是由钢筋和混凝土两种材料复合材料。

钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。

4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。

5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和构造筋。

6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。

建筑工程制图与识图习题集答案

建筑工程制图与识图习题集答案建筑工程制图与识图习题集答案建筑工程制图是建筑设计和施工过程中不可或缺的一环。

通过制图，设计师和施工人员可以准确地理解和传达建筑设计的意图，从而保证施工的准确性和高效性。

而识图习题集则是帮助学习者巩固和提高制图技能的重要工具。

本文将介绍一些建筑工程制图的基本知识，并提供一些常见识图习题的答案，希望能对学习者有所帮助。

一、建筑工程制图的基本知识1. 平面图：平面图是建筑工程制图中最常见的一种图纸。

它以俯视的视角展示建筑物的平面布局，包括墙体、门窗、家具等元素的位置和尺寸。

平面图通常包括平面布置图、平面装饰图和平面设备图等。

2. 立面图：立面图是建筑物的垂直视图，展示建筑物的外立面和立面细部。

立面图可以帮助设计师和施工人员更好地理解建筑物的外观和构造，从而进行设计和施工。

3. 剖面图：剖面图是建筑物的纵向切面图，展示建筑物内部的结构和细节。

剖面图可以帮助设计师和施工人员理解建筑物的内部构造，包括墙体、楼板、梁柱等。

4. 细部图：细部图是对建筑物中某个特定部位的详细图纸，用于展示该部位的构造和细节。

细部图通常包括立面细部图、剖面细部图和节点细部图等。

5. 图纸标注：图纸标注是对图纸上各个元素的文字说明，包括尺寸、材料、符号等。

标注的准确性和清晰度对于设计和施工非常重要，可以避免误解和错误。

二、识图习题集答案1. 识图习题：请根据给定的平面图，标注出墙体的尺寸和位置。

答案：根据平面图上的标志线和尺寸标注，可以确定墙体的尺寸和位置。

墙体的尺寸应该按照实际尺寸标注，包括长度、宽度和高度。

墙体的位置应该按照平面图上的标志线和尺寸标注进行确定。

2. 识图习题：请根据给定的立面图，标注出窗户和门的位置和尺寸。

答案：根据立面图上的标志线和尺寸标注，可以确定窗户和门的位置和尺寸。

窗户和门的位置应该按照立面图上的标志线和尺寸标注进行确定。

窗户和门的尺寸应该按照实际尺寸标注，包括长度、宽度和高度。

建筑设备安装识图与施工工艺复习题

建筑设备安装识图与施工工艺复习题1，焊接钢管和铸铁管的直径规格用公称直径DN表示。

无缝钢管，铜管的直径规格用外径x壁厚表示。

2，管件的作用是：管线分支，改变方向，改变管径，管与管的连接，拆卸，封堵，防臭。

如管箍，活接头，三通或四通，弯头，丝堵，在排水中的乙字管，存水弯等。

3，管道连接方法有：螺纹连接，法兰连接，焊接连接，承插连接，卡套式连接，沟槽式连接，粘接。

4，供暖系统按使用热介质的分为不同分为：热水供暖，蒸汽供暖，热风供暖三类。

5，除污器应安装在循环水泵的入口或换热器的入口。

6，补偿器的作用是吸收管道热变形引起的伸长量。

7，供暖系统中的异程式系统是指供回水干管中的水流方向相反，通过各立管的循环环路的总长度不相等的系统。

同程式系统是指连接立管的供回水干管中的水流方向一致，通过各立管循环环路的长度基本相等的系统。

8，室内供暖系统的安装程序是：供暖总管—散热设备—供暖立管—供暖支管。

9，供暖系统的排气装置有：集气罐，自动排气阀，手动排气阀。

集气罐和自动排气阀安装于管路的最高点，手动排气阀安装于散热器的上部。

10，室内给水系统分为：生产给水系统，生活给水系统，消防给水系统三类。

11，室内给水系统的给水方式有：直接给水系统；设有水箱的给水系统；设有水池，水箱，水泵的给水系统；竖向分区给水系统四类。

12，消防水泵接合器的作用是：连接消防车和机动泵向建筑物的消防灭火管网输水。

13，排水系统是无压排水或称作重力排水(地下室排水除外)，靠自流排出室外。

14，隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，检验是否渗漏。

15，排水系统安装完毕后，按给水系统的三分之一配水点同时开放，检查各排水点排水是否畅通，管子及接口有无渗漏。

16，室外给排水管道沟回填时，管顶上部200mm以内应用砂子或无块石及冻土块的细土回填。

17，离心式水泵有不少性能参数，其中最重要的参数是流量和扬程，它们是选择水泵的基础。

18，阀门，管道及接头的强度试验压力为工作压力的1,5倍，严密性试验压力为工作压力的1,1倍。

建筑制图与识图习题与答案

建筑制图与识图习题与答案一、单选题（共50题，每题1分，共50分）1、长仿宋字的宽度为10毫米，那么字高为（）mm。

A、20B、7C、10D、14正确答案：D2、图号应从（）开始编制。

A、1B、3C、0D、2正确答案：A3、建筑结构按层数来划分有底层结构、高层结构与（）。

A、框架结构B、排架结构C、多层结构D、墙结构正确答案：C4、一套完整的装饰施工图，一般由（）图纸组成。

A、装饰平面图B、装饰平面图C、装饰平面图D、装饰平面图正确答案：A5、指北针符号，圆用细实线绘制，圆的直径正确的是（）。

A、22mmB、25mmC、20mmD、24mm正确答案：D6、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。

A、0.7B、0.5C、0.9D、0.4正确答案：A7、断面的剖切符号应只用剖切位置线表示，并应以（）线绘制。

A、细实线B、单点长画线C、粗实线D、中虚线正确答案：C8、平行于投影的圆，其正投影图为（）。

A、扩大了的圆B、缩小了的圆C、实圆D、扁圆正确答案：C9、装饰施工图是按（）的基本方法来表示室内各部位相互关系。

A、线条B、符号C、比例D、投影视图正确答案：D10、7-9层的住宅属于（）。

A、中高层B、底层C、多层D、高层正确答案：A11、尺寸线用来表示（）。

A、尺寸的起止B、所注尺寸的范围C、尺寸大小D、尺寸的方向正确答案：D12、横式使用的图纸，其装订边在图纸的（）。

A、上方B、右方C、左方D、哪方均可正确答案：C13、绘制指北针的尾部宽度为（）mm。

A、3B、4C、5D、6正确答案：A14、室内立面索引符号应由直径为10mm的圆形及注视方向（）三角深色图形组成。

A、任意B、锐角C、等边D、等腰直角正确答案：D15、有关门窗的开关线，下述论点正确的是（）。

A、窗的开关线向外开用虚线表示，向内开用实线表示B、门的开关线在立面图上表示C、窗的开关线在平面图上表示D、门的开关线在平面图上表示，窗的开关线在立面图上表示正确答案：D16、下列选项中，不属于平面图的基本内容的是（）。

建筑设备工程施工工艺与识图试题

建筑设备工程施工工艺与识图53.生活给水管道的水流速度，不宜大于（）。

A.02m/sB.2m/sC. 20m/sD. 200m/s54.排水立管与排出管端部的连接，宜采用两个45°弯头或弯曲半径不小于（）管径的90°弯头。

A.一倍B.两倍C.三倍D. 四倍55.自然循环热水供暖系统中，供水干管必须有向膨胀水箱方向（）的坡向。

A.上升B.下降C.平衡D.转折11.手术室净化空调应保持（）A.常压B.负压C.正压D.无压12.空调风管穿过空调机房围护结构处，其孔洞四周的缝隙应填充密实。

原因是：（）A.防止漏风B.避免温降C.隔绝噪声D.减少震动10．（）电力系统有一点直接接地，装置的“外露可导电部分”用保护线与该点连接。

A.TTB.TNC.ITD.TC46.仅有重力的作用下，静止流体其深度的压强与其垂直深度成正比。

47.民用建筑的生活给水和消防给水必须各自独立设置。

48.沿流程由于克服磨擦阻力做功消耗了水流的机械能而损失的水头，称为局部水头损失。

49.民用建筑和公共建筑的新风量主要是从卫生要求考虑的，工业生产厂房的新风量应从卫生要求和维持空调房间的正压及满足排风量三方面考虑。

50.流体是气体、液体和固体的统称。

51.压力对同一流体的μ值（动力粘度）影响大，而温度对μ值影响小。

52.民用建筑的生活给水和消防给水必须各自独立设置。

53.排水立管与排出管端部的连接，宜采用两个45°弯头或弯曲半径不小于四倍管径的90°弯头。

54.膨胀水箱的作用是容纳水受热后而增加的体积并排除系统内的空气11.房间气流组成合理，有害物源均匀地散发有害物，把这些有害物稀释到卫生标准浓度以下所需的风量称全面通风量。

12.空调风管穿过空调机房围护结构处，其孔洞四周的缝隙应填充密实，原因是隔绝噪声。

13.送风口位置应使新鲜空气直接送到人的工作地点或洁净区域；排风口一般设在室内有害物浓度最大地点。

建筑设备安装工艺与识图思考题答案

《建筑设备安装工艺与识图》思考题答案第1章水暖与通风工程常用材料及机（工）具1-1水暖工程中常用管材有哪些？其规格怎样表示？答案：管材种类及其规格的表示方法如下：（1）钢管分为焊接钢管、无缝钢管。

焊接钢管规格用公称直径表示，符号为“DN”，单位为mm。

如DN15表示公称直径为15mm的焊接钢管；无缝钢管规格用D（管外径，单位为mm）×δ（壁厚，单位为mm）表示，如D159×4.5表示外径为159mm、壁厚为4.5mm 的无缝钢管。

（2）铜管规格用公称直径表示，符号为“DN”，单位为mm。

（3）铸铁管规格用公称直径表示，符号为“DN”，单位为mm。

（4）铝塑复合管规格用de（公称外径，单位为mm）×δ（壁厚，单位为mm）表示。

（5）塑料管常用的有聚氯乙烯管（PVC管）、聚乙烯管（PE管）、聚丙烯管（PP管）和ABS管等。

（6）其他管道：陶土（瓷）管、耐酸陶瓷管、石棉水泥管、不锈钢管、钢塑复合管等。

1-2常用的管件有哪些？在管道工程中起什么作用？答案：对应于不同的管材，需采用不同的管道配件。

（1）常用的钢管管件有：变向用的：45º弯头，90º弯头；直线连接用的：内管箍（对丝）、管箍、补心，异径管箍；分叉用的：（异径，等径）三通、四通；维修用的：活接头，管塞；调节及维修用的：阀门等。

（2）常用铸铁管管道管件：如连接用的：承插盘，承插渐缩管；分叉用的：（正、斜）三通，（正、斜）四通；变向用的：90º弯头，45º弯头，大小头；特殊用途的：P弯，S弯，套筒，双承管等。

（3）其它的有塑料管、铝塑复合管、钢管管件：与钢管基本相同。

1-3管道的连接方法有哪些？各适用于哪些管材？答案：管道常用的连接方法有：焊接、螺纹、法兰、粘结、承插、卡箍、胶圈连接等。

铸铁管连接：承插、法兰连接。

钢管连接：焊接、螺纹、法兰、粘结、卡箍连接。

塑料管连接：螺纹、焊接、粘结、卡箍连接。

建筑识图习题题目练习(参考(附答案))

建筑工程识图复习题一、单项选择题1.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( B )。

A.会签栏B.图标C.图框D.图纸目录2.正面投影与侧面投影应保持（ C ）关系。

A.长度相等且对正B.宽度相等C.高度相等且平齐D.长、宽、高都相等3.定位轴线采用( A )线型。

A.细点划线B.虚线C.实线D.波浪线4.画局部剖面图时，投影部分与剖切部分的分界线为( A )。

A.波浪线B.细实线C.虚线D.点划线5.形体的图样是用各种不同规格的图线画成的，其中虚线表示（ D ）A.定位轴线B.剖面线C.可见轮廓线D.不可见轮廓线6.已知点C坐标为C（10，5，25），则点C到H面的距离为（ C ）A.10mmB.15mmC.25mmD.5mm7、房屋建筑制图标准规定，定位轴线、中心线采用（C ）绘制。

A.细实线B.细虚线C.细单点长画线D.粗单点长画线二、填空题1、一套完整的施工图包括建筑施工图、结构施工图、设备施工图、装饰施工图。

2、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成__条形__基础；柱下的基础做成__独立__基础。

3、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线线绘制，直径为14mm ，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图的编号，下方分母表示被索引的详图所在图纸编号。

4、钢筋混凝土是由_钢筋和混凝土组成的_复合材料。

钢筋的特点是_抗拉强度大_，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受_拉力_，混凝土主要承受_压力_。

5、尺寸一般标注在图样轮廓线之外，不可与__图线__、__文字_及符号相交。

当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最__近__，尺寸线离最外轮廓线的距离一般不小于___10mm_______。

6、有些物体内部形状复杂或层次较多，可用__局部__剖切。

建筑识图试题库及答案

建筑识图试题库及答案.《建筑识图》题库及答案⼀、单项选择题：（共100题，每题1分。

每题只有⼀个被选最符合题意，请将它选出并填⼊括号内）1．国标中规定施⼯图中⽔平⽅向定位轴线的编号应是（） A ⼤写拉丁字母 B ）英⽂字母 C) 阿拉伯字母 D) 罗马字母 2附加定位轴线2/4是指（）A 、4号轴线之前附加的第⼆根定位轴线B)4轴线之后附加的第⼆根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线 2．索引符号图中的分⼦表⽰的是（）A 、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号 D) 详图在第⼏页上3．有⼀图纸量得某线段长度为5.34cm ，当图纸⽐例为1：30时，该线段实际长度是（）⽶。

A)160.2 B)17.8 C)1.062D)16.025．门窗图例中平⾯图上和剖⾯图上的开启⽅向是指（）A 朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开6．房屋施⼯图中所注的尺⼨单位都是以（）为单位。

A)以⽶为单位 B)以毫⽶为单位C) 除标⾼及总平⾯图上以⽶为单位外，其余⼀律以毫⽶为单位D) 除标⾼以⽶为单位外，其余⼀律以毫⽶为单位7. 图标中规定定位轴线的编号圆圈⼀般⽤（）A)8mm B) 10mm C) 6mm D)14mm8. 总平⾯图中⽤的风玫瑰图中所画的实线表⽰（）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) ⼀年所剖主导风风向 D) 春季所剖主导风风向9. 建施中剖⾯图的剖切符号应标注在（）A)底层平⾯图中 B) ⼆层平⾯图中C) 顶层平⾯图中 D)中间层平⾯图中10. 楼梯平⾯图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内⾸层地坪为起点 B) 都以室外地坪为起点C) 都以该层楼地⾯为起点 D) 都以该层休息平台为起点11. 楼梯平⾯图中上下楼的长箭头端部标注的数字是指（）A)⼀个梯段的步级数 B) 该层⾄上⼀层共有的步级数C) 该层⾄顶层的步级数 D) 该层⾄休息平台的步级数12. 与建筑物长度⽅向⼀致的墙，叫（）A)纵墙 B) 横墙 C) ⼭墙 D) 内墙13. 施⼯图中标注的相对标⾼零点±0.000是指（）A)青岛附近黄海平均海平⾯ B) 建筑物室外地坪C) 该建筑物室内⾸层地⾯ D) 建筑物室外平台14. 计算室内使⽤⾯积的依据是（） A)轴线到轴线间尺⼨ B) 墙外⽪到墙外⽪ C) 墙内⽪到墙内⽪ D) 开间乘以进深 15. 建筑物的层⾼是指（）A)相邻上下两层楼⾯间⾼差 B) 相邻两层楼⾯⾼差减去楼板厚 C) 室内地坪减去室外地坪⾼差 D) 室外地坪到屋顶的⾼度 16. 定位轴线的位置是指（）A)墙的中⼼线 B) 墙的对称中⼼线 C) 不⼀定在墙的中⼼线上 D) 墙的偏⼼线 17. 有⼀窗洞⼝，洞⼝的下标⾼为-0.800，上标⾼为2.700，则洞⼝⾼为（）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常⽤的构件代号DL 是表⽰（）A)地梁 B) 吊车梁 C) ⼤梁 D)吊梁19. 楼梯的踏步数与踏⾯数的关系是（）A)踏步数= 踏⾯数 B) 踏步数-1= 踏⾯数C) 踏步数+1= 踏⾯数 D) 踏步数+2= 踏⾯数20. 房间的开间⽅向的尺⼨是指（）A)竖直⽅向定位轴线间尺⼨ B) 纵向定位轴线间尺⼨C) ⽔平⽅向定位轴线间尺⼨ D) 房间宽度⽅向间尺⼨21. 墙上有⼀预留槽，标注的尺⼨是300×400×120底距地⾯1.5m ，该槽宽度为（）A)300 B) 400 C) 120 D)1.5m23. 建筑平⾯图的形成是（）A)⽔平剖⾯图 B) ⽔平正投影图 C) 垂直剖⾯图 D)纵向剖⾯图24.建筑总平⾯图中新建房屋的定位依据中⽤坐标⽹格定位所表⽰的X,Y 是指( )A)施⼯坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平⾯图图⽰特点规定如在中间各层构造尺⼨相同的情况下平⾯图可以省略只画（）层A)⼀层 B) ⼆层 C) 三层 D) 四层26. 施⼯图中总平⾯图常⽤的⽐例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若⼀栋建筑物⽔平⽅向定位轴线为① -⑾，竖直⽅向定位轴线为A -E,朝向是座北朝南，则⽴⾯图E-A 轴应为（）A)西⽴⾯图 B) 东⽴⾯图 C) 南⽴⾯图 D) 北⽴⾯图28. 施⼯图中的⽐例表⽰是指（）A)图线：线型 B) 实物：图形 C) 图形： D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖⾯图、详图B) 平、剖⾯图 C) 平、⽴⾯图、详图 D) 详图30. 钢筋混凝⼟构件中的钢筋的保护层是指（）A)钢筋的内⽪⾄构件表⾯ B) 钢筋的中⼼⾄构件表⾯C) 钢筋的外⽪⾄构件表⾯ D) 钢筋的内⽪⾄构件内⽪31. 基础埋置深度是指（）的垂直距离A)室内地坪到基础底部 B) 室外地坪到基础底部.C) 室外地坪到垫层底⾯ D) ±0.000到垫层表⾯ 32. 结施中@ 是钢筋的间距代号，其含义是（）A)钢筋相等中⼼距离 B) 钢筋的外⽪⾄外⽪C) 钢筋的内⽪⾄内⽪ D) 钢筋的外⽪⾄内⽪ 33. 在结构平⾯图中板配置双层钢筋时，底层钢筋弯钩应是（） A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右 34. 在钢筋详图中，计算钢筋的设计长度是指（） A)内⽪尺⼨ B) 中-中 C) 外⽪尺⼨ D)构件尺⼨ 35. 有⼀梁长为3840mm,保护层25 mm ，它的箍筋⽤Φ6@200表⽰，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 21 36. 有⼀预应⼒钢筋混凝⼟空⼼板构件详图中，配筋有“12Φb4”, 其中的“b ”表⽰（）A)板的代号 B) 钢筋级别代号 C) 冷拔低碳钢丝 D) 冷拉低碳钢丝 37. 有⼀梁长3840mm ，保护层为25mm,梁内受⼒筋为2Φ14的直筋，每根受⼒筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm 38. 钢筋混凝⼟构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15 B) 20 C) 25 D) 10 39. 在结构平⾯图中6YKB336—2中“33”表⽰的是（） A)板宽 B) 板⾼ C) 板跨 D) 荷载等级 40. 局部剖切索引符号所表⽰的剖视⽅向为（）A)剖切位置线⼀侧 B) 引出线⼀ C) 两侧都可以 D) 粗短线⼀侧 41. 墙上有⼀预留槽，标注的尺⼨500×600×150底距地⾯1.5m ，该槽⾼度为（）A)500 B) 600 C) 150 D) 1.5m 42. 若某建筑物房间与卫⽣间的地⾯⾼差为0.020，标准层⾼为3.600，则该楼三层卫⽣间地⾯标⾼度应为（） A)-0.020 B) 7.180 C) 3.580D)3.60043. 图中符号“-4×40”中的“-”是指（）A)负号 B) 扁钢、钢板代号 C) 减号 D) 数量 44. 钢筋在构件中按其作⽤不同可分为（）种类A)4种 B) 5种 C) 6种 D) 3种 45. 在结构平⾯布置图中KB30—092表⽰板宽为（） A)90mm B) 900mm C) 9m D) 900cm 46. 在建筑⽴⾯图中，应⽤的线型宽度共有（）种 A)⼆种 B) 三种 C)四种 D) 五种 47. 预应⼒钢筋混凝⼟是指（）A)对钢筋预加压⼒ B) 对混凝⼟预加压⼒ C) 对混凝⼟预加拉⼒ D) 对构件预加拉⼒ 48. 建筑平⾯图的常⽤⽐例为（）A)1：500 B) 1：20 C) 1：1000 D) 1：100 49. 在建筑识图中⼀般应遵守的识图原则是（） A)由总体到局部 B) 由局部到总体 C) 由详图到总图 D) 有设备到建筑 50.图纸上尺⼨线应采⽤（）A)粗实线 B) 细实线 C) 点划线 D) 波浪线 51.根据《房屋建筑制图统⼀标准》的规定，⼯程图纸可优先选⽤的幅⾯规格有（）种。

建筑设备安装工艺与识图复习要点及部分答案

建筑设备安装工艺与识图复习要点常用标识1P-单相（电源）插座 3P-三相（电源）插座 1C-单相暗敷（电源）插座 3C-三相暗敷（电源）插座1EX-单相防爆（电源）插座 3EX-三相防爆（电源）插座 1EN-单相密闭（电源）插座3EN-三相密闭（电源）插座第十章1、电力系统由哪几部分组成？各部分的作用是什么？电力系统由发电、变电、送配电和用电构成的一个整体，即电力系统。

发电厂是把其他形式的能量，如水能、太阳能、风能、核能等转换成电能的工厂。

变配电所是接受电能、改变电能电压并分配电能的场所，主要由电力变压器与开关设备组成，是电力系统的重要组成部分。

电力网是指输电、变电和分配电能的网络，由输电线和变配电所组成，分为输电网和配电网。

2、低压配电系统的配电方式有哪些？各有什么特点？放射式、树干式、混合式。

放射式：放射式配电的优点是各个负荷独立受电，因而故障范围一般仅限于本回路，放射式配电一般多用于对供电可靠性要求高的负荷或大容量设备。

树干式：树干式配电的特点正好与放射式配电相反。

干线发生故障时，影响范围大，因此供电可靠性较低。

混合式：既有放射式配电的优点，又克服了树干的缺点。

3、变压器安装的工艺流程是什么？压器的搬运→变压器安装前的检查→变压器器身检查→变压器的干燥→变压器油的处理→就位安装→通电试运行前的检查4、供配电系统的中性点运行方式有哪些？如何选择？供配电系统的中性点运行方式分为：中性点接地系统、中性点不接地系统。

中性点接地系统一般用于1kV 以下低压配电系统和110kV 及以上的输配电网。

中性点不接地系统一般用于中压输配电系统。

5、低压配电系统接地的形式有几种？如何选择？低压配电系统接地的形式有：TN 系统（TN-S 、TN-C 、TN-C-S ）、TT 系统、IT 系统。

应根据用电的要求、场所选择。

6、室内变电所的形式有哪些？如何布置？室内变电所的形式有独立式、附设式。

变压器与开关柜前后布置；变压器与开关柜上下层布置。
