电动汽车用整车控制器总体设计方案
纯电动汽车整车控制器的设计
纯电动汽车整车控制器的设计摘要：随着社会的发展与科技的进步，各个城市的汽车使用户喷井式增加。
传统的内燃机汽车消耗石油，排出大量废气，使得城市的空气质量不断下降。
纯电动汽车由于不使用传统化石能源，对环境不造成污染，受到人们的青睐。
随着科技的进步，电动汽车的核心技术不断地革新与突破，逐渐完善的城市基础设施提供了有利的帮助，电动汽车已经成为潜力股，逐步取代传统汽车变为可能。
本文从汽车结构出发，结合整车信息传输过程，设计了整车控制器的软硬件结构。
关键词：纯电动汽车；整车控制器；硬件设计；软件设计纯电动汽车作为新能源汽车的一种，以其清洁无污染、驱动能源多样化、能量效率高等优点成为现代汽车的发展趋势。
整车控制器（vehicle control unit，VCU）作为纯电动汽车整车控制系统的中心枢纽，主要实现数据采集和处理、控制信息传递、整车能量管理、上下电控制、车辆部件控制和错误诊断及处理、车辆安全监控等功能。
国外在纯电动汽车整车控制器的产品开发中，积极推行整车控制系统架构的标准化和统一化，汽车零部件厂商提供硬件电路和底层驱动软件，整车厂只需要开发核心应用软件，有利的推动了整车行业的快速发展。
虽然国内各大汽车厂商基本掌握了整车控制器的设计方案，开发技术进步明显，但是对核心电子元器件、开发环境的严重依赖，所以导致了整车控制器的国产化水平较低。
本文以复合电源纯电动汽车作为研究对象，针对电动汽车应有的结构和特性，对整车控制器的设计和开发展开研究。
一、整车控制系统分析与设计（一）整车控制系统分析复合电源纯电动汽车整车控制系统主要由整车控制器、能量管理系统、整车通信网络以及车载信息显示系统等组成。
首先纯电动汽车整车控制器通过采集启动、踏板等传感器信号以及与电机控制器、能量管理系统等进行实时的信息交互，获取整车的实时数据，然后整车控制器通过所有当前数据对驾驶员意图和车辆行驶状态进行判断，从而进入不同的工况与运行模式，对电机控制系统或制动系统发出操控命令，并接受各子控制器做出的反馈。
纯电动汽车整车控制器的设计
随着汽车行业的蓬勃发展,环境污染和能源危机这两个问题也随 之而来。如今纯电动汽车凭着其零排放、噪声小以及高能源利 用率等优点,正逐渐在汽车领域占据着越来越重要的地位。
整车控制器作为纯电动汽车中的核心,对整车的正常行驶、网络 管理、故障诊断等整车功能起着重要作用。本文采用仿真与上 位机调试验证相结合的方法对经过改装的纯电动汽车进行整车 控制器方面的设计,主要的工作如下:(1)根据整车控制器功能需 求,选用飞思卡尔MC9S12XEP100单片机作为主控芯片,设计整车 控制器的硬件电路,包括最小系统模块电路,通信模块电路以及 各输入输出模块电路,并绘制PCB板,最终得到整车控制器PCBA板, 完成硬件设计工作。
(2)设计整车控制策略,在Matlab/Simulink环境下搭建模型,并 进行仿真验证。首先进行踏板信号进行滤波及故障诊断处理,然 后将处理完的踏板信号及其变化率输入到模糊控制器中,制定出 模糊规则得到转矩系数,根据当前的车速信号算出需补偿的转矩 值,得到电机需求转矩。
最后将计算得到的电机需求转矩输入到斜坡函数处理模块中进 行处理,使得转矩信号平滑的输出到电机控制器端。此外还设计 了DC/DC、电动真空泵以及空调等部件控制逻辑策略。
仿真结果表明,设定的控制策略可以达到我们的预期目标,尤其 是保证转矩值平稳,准确的输出给电机控制器端。(3)将控制策 略模型生成C代码并生成策略层库文件,根据配置所采用的单片 机主芯片内的各种寄存器完成底层驱动代码,并根据整车各时序 任务手写应用层的软件代码,在应用层软件中通过调用策略层库 函数以及底层驱动函数的方式实现整车控制器的各控制功能,从 而完成软件设计工作。
(4)完成CAN Bootloader下位机程序,实现了通过CAN总线传输 S19文件的方式进行整车控制器应用程序的烧写及后续程序的升 级过程。此外在LabVIEW环境下设计上对我们所完成的整车控制器 进行功能调试。结果显示,程序运行的结果与我们仿真结果大致 相同,验证了整车控制器的可用性,达到了我们的预定目标。
新能源汽车整车控制系统的设计方法

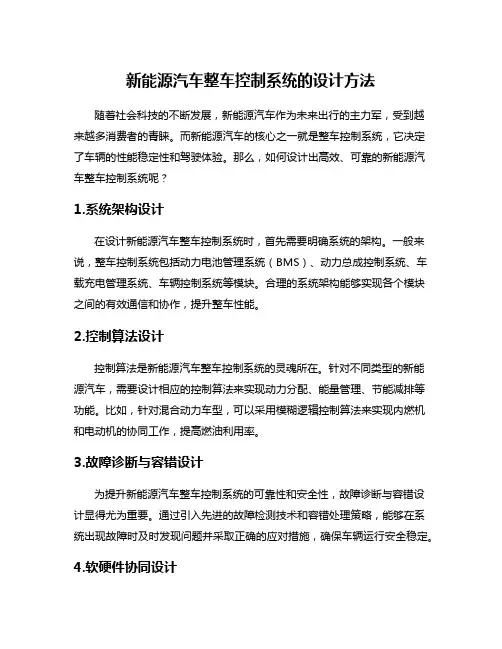

新能源汽车整车控制系统的设计方法随着社会科技的不断发展，新能源汽车作为未来出行的主力军，受到越来越多消费者的青睐。
而新能源汽车的核心之一就是整车控制系统，它决定了车辆的性能稳定性和驾驶体验。
那么，如何设计出高效、可靠的新能源汽车整车控制系统呢？1.系统架构设计在设计新能源汽车整车控制系统时，首先需要明确系统的架构。
一般来说，整车控制系统包括动力电池管理系统（BMS）、动力总成控制系统、车载充电管理系统、车辆控制系统等模块。
合理的系统架构能够实现各个模块之间的有效通信和协作，提升整车性能。
2.控制算法设计控制算法是新能源汽车整车控制系统的灵魂所在。
针对不同类型的新能源汽车，需要设计相应的控制算法来实现动力分配、能量管理、节能减排等功能。
比如，针对混合动力车型，可以采用模糊逻辑控制算法来实现内燃机和电动机的协同工作，提高燃油利用率。
3.故障诊断与容错设计为提升新能源汽车整车控制系统的可靠性和安全性，故障诊断与容错设计显得尤为重要。
通过引入先进的故障检测技术和容错处理策略，能够在系统出现故障时及时发现问题并采取正确的应对措施，确保车辆运行安全稳定。
4.软硬件协同设计新能源汽车整车控制系统涉及到硬件电路设计和软件程序编写两大方面。
在设计过程中，需要实现软硬件的良好协同。
硬件设计要充分考虑软件的需求，确保硬件性能满足软件算法的要求；软件设计则需要充分理解硬件特性，以便实现对硬件的有效控制。
5.实验验证与优化设计新能源汽车整车控制系统后，需要进行实际实验验证和性能优化。
通过在实际路况下的测试，收集数据并分析结果，找出系统存在的问题并进行改进优化，最终使整车控制系统达到最佳状态。
设计新能源汽车整车控制系统需要充分考虑系统架构、控制算法、故障诊断与容错设计、软硬件协同设计以及实验验证与优化等方面。
只有在各个环节都做到精益求精，才能打造出高性能、高可靠性的新能源汽车整车控制系统。
设计出色的整车控制系统是新能源汽车发展的必然趋势，为实现新能源汽车产业的腾飞提供了有力支撑。
纯电动汽车整车控制器研究
纯电动汽车整车控制器研究摘要：伴随科技革命和产业变革的深入发展，新能源汽车目前已经成为汽车行业内的主流发展方向，而纯电动汽车则是站在新能源汽车领先地位的重要汽车产品类型。
整车控制器是电动汽车的“指挥官”，用于控制汽车的行为，其性能将直接决定汽车的舒适性、安全性，需要技术人员加强对纯电动汽车整车控制器的深入研究。
鉴于此，本文围绕纯电动汽车的实际情况，简述了整车控制器的工作原理，从四个角度出发，详细分析了纯电动汽车整车控制器的设计方案。
关键词：纯电动汽车；整车控制器；设计方案；工作原理引言：整车控制器相当于纯电动汽车的“大脑”，具有通信管理、电源能量管理、故障诊断等多项功能，对于维持汽车的安全运行具有重要价值。
因此，技术人员应当加强对纯电动汽车整车控制器的探索，开发和设计出功能完善、通用性强、成本投入相对较低、应用价值较高的整车控制器产品。
1纯电动汽车整车控制器的工作原理纯电动汽车主要由整车控制器、车载电源、电力主驱动、辅助控制等模块构成，经过整车控制器收集电机控制器、复合电源能量管理系统的信号，以及制动踏板、加速踏板的档位信号，具有即时获得信息和进行交换的功能。
按照驾驶员的意图与汽车的行驶状态，发送控制指令后传输至电机控制系统、电源管理系统，再通过对应的控制单元反馈，保障纯电动汽车运行的稳定性和安全性。
2纯电动汽车整车控制器设计方案2.1功能要求①数据交换：属于整车控制器的基础功能，经过CAN通讯后，便可对其他控制器的信息加以接收，把握汽车整体的行驶状态，按照驾驶员的操作对汽车各动力部件发送指令，驱动汽车行驶。
②安全故障管理：在汽车行驶中，难免容易发生影响正常运行的故障，整车控制器则应当具备监控汽车各元件工作情况的能力，确保元件处于正常工作状态。
在汽车发生故障之时，整车控制器应该做到精确分析故障等级，将故障代码显示于仪表盘上，让驾驶员可以在维持汽车安全的条件下跛行至维修站，但在遇到严重故障后，汽车便要立即停止运行。
整车控制器方案

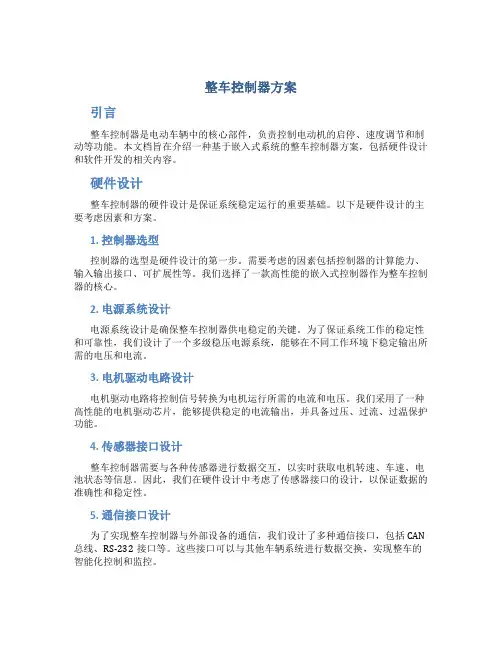

整车控制器方案引言整车控制器是电动车辆中的核心部件，负责控制电动机的启停、速度调节和制动等功能。

本文档旨在介绍一种基于嵌入式系统的整车控制器方案，包括硬件设计和软件开发的相关内容。
硬件设计整车控制器的硬件设计是保证系统稳定运行的重要基础。
以下是硬件设计的主要考虑因素和方案。
1. 控制器选型控制器的选型是硬件设计的第一步。
需要考虑的因素包括控制器的计算能力、输入输出接口、可扩展性等。
我们选择了一款高性能的嵌入式控制器作为整车控制器的核心。
2. 电源系统设计电源系统设计是确保整车控制器供电稳定的关键。
为了保证系统工作的稳定性和可靠性，我们设计了一个多级稳压电源系统，能够在不同工作环境下稳定输出所需的电压和电流。
3. 电机驱动电路设计电机驱动电路将控制信号转换为电机运行所需的电流和电压。
我们采用了一种高性能的电机驱动芯片，能够提供稳定的电流输出，并具备过压、过流、过温保护功能。
4. 传感器接口设计整车控制器需要与各种传感器进行数据交互，以实时获取电机转速、车速、电池状态等信息。
因此，我们在硬件设计中考虑了传感器接口的设计，以保证数据的准确性和稳定性。
5. 通信接口设计为了实现整车控制器与外部设备的通信，我们设计了多种通信接口，包括CAN 总线、RS-232接口等。
这些接口可以与其他车辆系统进行数据交换，实现整车的智能化控制和监控。
软件开发整车控制器的软件开发是实现各种功能和算法的关键。
以下是软件开发的主要内容和步骤。
1. 系统架构设计在软件开发的开始阶段，我们需要进行整车控制器的系统架构设计。
这涉及到各个模块的功能划分、任务调度等问题。
我们采用了面向对象的设计思想，将整个系统划分为多个模块，便于代码的管理和维护。
2. 驱动程序开发驱动程序是整车控制器与硬件之间的桥梁，负责与电机驱动芯片、传感器等进行数据交互。
我们根据硬件设计的要求，开发了相应的驱动程序，并进行了严格的功能测试和性能优化。
3. 控制算法开发整车控制器需要实现电机的启停、速度调节和制动等功能。
