转炉炼钢名词解释讲解
转炉炼钢工艺
转炉炼钢工艺转炉炼钢工艺转炉炼钢工艺绪论1、转炉炼钢法的分类转炉是以铁水为主要原料的现代炼钢方法。
该种炼钢炉由圆台型炉帽、圆柱型炉身和球缺型炉底组成。
炉身设有可绕之旋转的耳轴，以满足装料和出钢、倒渣操作，故而得名。
酸性空气底吹转炉——贝塞麦炉（英国1856 年）空气转炉{ 碱性空气底吹转炉——托马斯炉（德国1878 年）碱性空气侧吹转炉（中国1952 年）转炉{ 氧气顶吹转炉——LD（奥地利1952 年）氧气转炉{ 氧气底吹转炉——OBM（德国1967 年）顶底复吹转炉（法国1975 年）2、氧气顶吹转炉炼钢法简介（1）诞生的背景及简称现代炼钢生产首先是一个氧化精炼过程，最初的贝氏炉和托马斯炉之所以采用空气吹炼正是利用其中的氧。
二次世界大战以后，工业制氧机在美国问世，使利用纯氧炼钢成为可能，但原来的底吹方式炉底及喷枪极易烧坏。
美国联合碳化物公司于1947 年在实验室进行氧气顶吹转炉的实验并获成功，命名为BOF 。
奥地利闻之即派有关专家前往参观学习，回来后于1949 年在 2 吨的转炉上进行半工业性实验并获成功，1952 年、1953 年30 吨氧气顶吹转炉分别在Linz 和Don awitz 建成投产，故常简称LD 。
1967 年12 月德国与加拿大合作发明了氧气底吹转炉，使用双层套管喷嘴并通以气态碳氢化合物进行冷却。
1975 年法国研发了顶底复吹转炉，综合了LD 和OBM 的优点，77 年在世界年会上发表。
（2）氧气顶吹转炉的特点1）优点氧气顶吹转炉一经问世就显示出了极大的优越性，世界各国竟相发展，目前成为最主要的炼钢法。
其优点主要表现在：（1）熔炼速度快，生产率高（一炉钢只需20 分钟）；（2）热效率高，冶炼中不需外来热源，且可配用10%～30% 的废钢；（3）钢的品种多，质量好（高低碳钢都能炼，S、P、H、N、O 及夹杂含量低）；（4）便于开展综合利用和实现生产过程计算机控制。
2）缺点当然，LD 尚存在一些问题，如吹损较高（10% ，）、所炼钢种仍受一定限制（冶炼含大量难熔元素和易氧化元素的高合金钢有一定的困难）等。
转炉炼钢的基本任务及原理
脱碳反应的作用
脱碳反应除了调整钢液碳含量的作用 外，其反应产物CO气体的上浮排除 使得脱碳反应给炼钢带来独特的作用。
➢ 促进熔池成分﹑温度均匀； ➢ 提高化学反应速度； ➢ 降低钢液中的气体含量和夹杂物数量： ➢ 造成喷溅和溢出：
. 22
2.2.1 脱碳反应
转炉中的脱碳反应以间接氧化为主：(FeO)+[C]={CO}+Fe。这是一 个吸热反应，因此，熔池温度升高至1500℃左右后脱碳反应方能激烈 进行。
如：
2［O］+[Si]=(SiO2)
或 2(FeO)+［Si］=2Fe+(SiO2)
在渣-金界面上往往产生元素的间接氧化反
应。
. 18
2.1.4炼钢熔池中元素的氧化次序
溶解在铁液中的元素的氧化次序可以通过 与1molO2的氧化反应的标准吉布斯自由能 变化来判断。
在标准状态下，反应的ΔGo负值越多，该 元素被氧化的趋势就越大，则该元素就优 先被大量氧化。
氧化性——炉渣向金属熔池传氧的能力，一般以 渣中氧化铁（ ％∑ FeO）含量来表示。
把Fe2O3折合成FeO有两种计算方法：全氧法和全 铁法。全铁法较合理。
炉渣的氧化能力是个综合的概念，其传氧能力还 受炉渣粘度、熔池搅拌强度、供氧速度等因素的 影响。
. 11
1.3.4炉渣成分的变化规律
冶炼过程中，转炉中熔渣成分的变化规律大致如下：
. 5
1.2.2转炉里的氧气射流
3、射流的温度渐高 射流进入炉膛后被1450℃的炉气逐渐加
热，加之混入射流的炉气（CO）及金属滴被 氧化放热，使射流的温度逐渐升高。模拟实 验表明，距喷头孔径15～20倍处射流的温度 在1300～1600℃之间；距喷头孔径35～40倍 处射流的温度高达2150～2300℃，有人称转 炉里的氧气射流就象一个高温火炬。

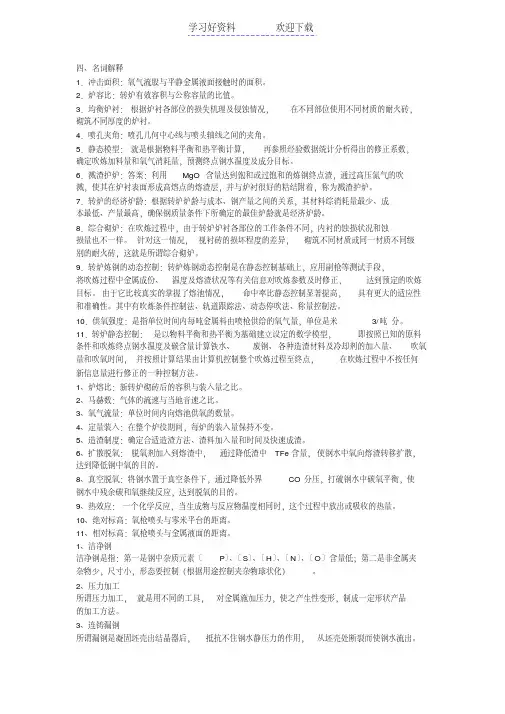

炼钢名词解释,问答
四、名词解释1．冲击面积：氧气流股与平静金属液面接触时的面积。
2．炉容比：转炉有效容积与公称容量的比值。
3．均衡炉衬：根据炉衬各部位的损失机理及侵蚀情况，在不同部位使用不同材质的耐火砖，砌筑不同厚度的炉衬。
4．喷孔夹角：喷孔几何中心线与喷头轴线之间的夹角。
5．静态模型：就是根据物料平衡和热平衡计算，再参照经验数据统计分析得出的修正系数，确定吹炼加料量和氧气消耗量，预测终点钢水温度及成分目标。
6．溅渣护炉：答案：利用MgO含量达到饱和或过饱和的炼钢终点渣，通过高压氮气的吹溅，使其在炉衬表面形成高熔点的熔渣层，并与炉衬很好的粘结附着，称为溅渣护炉。
7．转炉的经济炉龄：根据转炉炉龄与成本、钢产量之间的关系，其材料综消耗量最少、成本最低、产量最高，确保钢质量条件下所确定的最佳炉龄就是经济炉龄。
8．综合砌炉：在吹炼过程中，由于转炉炉衬各部位的工作条件不同，内衬的蚀损状况和蚀损量也不一样。
针对这一情况，视衬砖的损坏程度的差异，砌筑不同材质或同一材质不同级别的耐火砖，这就是所谓综合砌炉。
9．转炉炼钢的动态控制：转炉炼钢动态控制是在静态控制基础上，应用副枪等测试手段，将吹炼过程中金属成份、温度及熔渣状况等有关信息对吹炼参数及时修正，达到预定的吹炼目标。
由于它比较真实的掌握了熔池情况，命中率比静态控制显著提高，具有更大的适应性和准确性。
其中有吹炼条件控制法、轨道跟踪法、动态停吹法、称量控制法。
10．供氧强度：是指单位时间内每吨金属料由喷枪供给的氧气量，单位是米3/吨·分。
11．转炉静态控制：是以物料平衡和热平衡为基础建立设定的数学模型，即按照已知的原料条件和吹炼终点钢水温度及碳含量计算铁水、废钢、各种造渣材料及冷却剂的加入量、吹氧量和吹氧时间，并按照计算结果由计算机控制整个吹炼过程至终点，在吹炼过程中不按任何新信息量进行修正的一种控制方法。
1、炉熔比：新转炉砌砖后的容积与装入量之比。
2、马赫数：气体的流速与当地音速之比。
请教专家：平炉钢、电炉钢、转炉钢各有什么不同？我想获得比较详尽的资料，谢谢！
请教专家：平炉钢、电炉钢、转炉钢各有什么不同？我想获得比较详尽的资料，谢谢！炼钢的方法，一般可分为转炉炼钢、平炉炼钢和电炉炼钢三种方法。
现分别介绍如下：1. 转炉炼钢法这种炼钢法使用的氧化剂是氧气。
把空气鼓入熔融的生铁里，使杂质硅、锰等氧化。
在氧化的过程中放出大量的热量（含1%的硅可使生铁的温度升高200摄氏度），可使炉内达到足够高的温度。
因此转炉炼钢不需要另外使用燃料。
转炉炼钢是在转炉里进行。
转炉的外形就像个梨，内壁有耐火砖，炉侧有许多小孔（风口），压缩空气从这些小孔里吹炉内，又叫做侧吹转炉。
开始时，转炉处于水平，向内注入1300摄氏度的液态生铁，并加入一定量的生石灰，然后鼓入空气并转动转炉使它直立起来。
这时液态生铁表面剧烈的反应，使铁、硅、锰氧化 (FeO,SiO2 , MnO,) 生成炉渣，利用熔化的钢铁和炉渣的对流作用，使反应遍及整个炉内。
几分钟后，当钢液中只剩下少量的硅与锰时，碳开始氧化，生成一氧化碳（放热）使钢液剧烈沸腾。
炉口由于溢出的一氧化炭的燃烧而出现巨大的火焰。
最后，磷也发生氧化并进一步生成磷酸亚铁。
磷酸亚铁再跟生石灰反应生成稳定的磷酸钙和硫化钙，一起成为炉渣。
当磷于硫逐渐减少，火焰退落，炉口出现四氧化三铁的褐色蒸汽时，表明钢已炼成。
这时应立即停止鼓风，并把转炉转到水平位置，把钢水倾至钢水包里，再加脱氧剂进行脱氧。
整个过程只需15分钟左右。
如果空气是从炉低吹入，那就是低吹转炉。
随着制氧技术的发展，现在已普遍使用氧气顶吹转炉（也有侧吹转炉）。
这种转炉吹如的是高压工业纯氧，反应更为剧烈，能进一步提高生产效率和钢的质量。
2. 平炉炼钢法（平炉炼钢法也叫马丁法）平炉炼钢使用的氧化剂通入的空气和炉料里的氧化物，（废铁，废钢，铁矿石）。
反应所需的热量是由燃烧气体燃料（高炉煤气，发生炉煤气）或液体燃料（重油）所提供。
平炉的炉膛是一个耐火砖砌成的槽，上面有耐火砖制成的炉顶盖住。
平炉的前墙上有装料口，装料机就从这里把炉料装进去。
《转炉炼钢基础知识》课件
本课程将介绍转炉炼钢的基础知识，包括炼钢简介、原料与配料、炉渣的重 要性、过程控制、安全问题、工艺的发展趋势和结语。
1. 转炉炼钢简介
了解转炉炼钢的热态、工艺流程和炉内反应，为后续内容的学习奠定基础。
2. 原料与配料
探讨炼钢中使用的不同原料及其特性，以及铁水预处理和配料计算的关键步骤。
3. 炉渣的重要性
分析炼钢过程中炉渣的作用、组成及特性，以及炉渣处理技术的重要性。
4. 吹炼过程中的过程控制
介绍转炉炼钢中温度控制、化学反应控制以及氧吹量与流量控制的关键技术。
5. 转炉操作过程中的安全问题
探讨转炉炼钢的安全管理、典型事故案例分析以及针对安全问题的措施建议。
6. 转炉炼钢工艺的发展趋势
剖析技术进步对炼钢工艺的影响，绿色环保生产要求以及炼钢的重要性，强调学习该技术的意义，并展望转炉炼钢的未来发 展前景。
转炉炼钢的原理
转炉炼钢的原理转炉炼钢是一种重要的钢铁生产方法，采用该方法可以将铁矿石中的杂质和金属硫化物等有害物质去除，以及控制钢中的碳含量和其他合金元素的含量，从而获得高质量的钢材产品。
本文旨在介绍转炉炼钢的原理及其过程。
转炉炼钢工艺的基本原理是利用氧气吹炼方法进行炉内冶炼，使铁矿石中的有害杂质在氧气作用下被氧化，然后与炉内产生的石灰石、石英等炉渣反应，形成不溶于炉渣的化合物，以提高钢液的纯度。
同时，通过调整吹氧量和控制炉内温度，可以控制钢液中碳含量的变化。
转炉炼钢过程主要分为三个阶段：加料阶段、吹氧阶段和出钢阶段。
在加料阶段，将预先加热的螺旋矿和选矿的矿粉等物料投入转炉中。
同时，加入适量的废钢、废铁等回收材料，以及石灰石、石英、矿石探配剂等辅助材料。
将物料均匀分层投放，以保持炉内的物料分布均匀。
然后，关闭转炉顶部的炉门，拉低炉盖。
进入吹氧阶段后，先进行预吹，即用高压压缩空气吹除炉中的不稳定气体，使炉内形成正压。
然后，将氧气管道引入炉内并开始吹氧。
氧气吹入炉内后，会与铁水中的杂质发生反应，如硅、锰、磷等元素被氧化为相应的氧化物。
同时，氧气作用下的高温也有利于炉渣反应，形成包裹在钢水外层的炉渣。
炉渣起到各种有益作用，如控制钢液温度、保护合金、去除杂质、调整钢中含碳量等。
吹氧阶段需要控制吹氧的时间和吹氧量，以及炉内温度。
一般来说，在吹氧早期，吹氧速度较快，氧气用量较大，温度逐渐上升。
当氧气吹过一定时间后，可适当减小吹氧速度，控制氧气用量，以调整钢液的碳含量。
在这个过程中，还会根据转炉炉内的温度来调整加入的料种和炉渣配比，以保持合金的正常运行。
最后，进入出钢阶段，打开转炉顶部的出钢口，将钢水流入连铸机或浇铸坑中。
在出钢过程中，还会加入脱氧剂、合金等物料，以进一步调整钢液的成分。
同时，通过控制出钢速度和流量等参数，可以控制钢液的形成和凝固过程，获得所需的钢材。
转炉炼钢的原理主要是通过氧气吹炼方法，将铁矿石中的有害物质去除，并控制钢液中的成分和温度。
第5章转炉炼钢介绍
39
5.3 转炉炼钢过程
（3）炉渣的作用
通过对炉渣成分、性能及数量的调整，可以控制金属 中各元素的氧化和还原过程； 向钢中输送氧以氧化各种杂质； 吸收钢液中的非金属夹杂物，并防止钢液吸气（ H、 N）。 其它作用。
副作用：侵蚀炉衬；降低金属收得率。
40
5.3 转炉炼钢过程
5.3.4 吹炼过程中元素的氧化规律
35
5.3 转炉炼钢过程
当氧流与熔池面接触时，碳、硅、锰开始氧化，称为“点 火”。点火后约几分钟，初渣形成并覆盖于熔池面。随着 硅、锰、磷、碳的氧化，熔池温度升高，火焰亮度增加， 炉渣起泡，并有小铁粒从炉口喷溅出来，此时应适当降低 枪位。
吹炼中期脱碳反应激烈，渣中 (%FeO) 降低，致使炉渣熔 点增高和粘度加大，并可能出现稠渣(“返干”)现象。此时 应适当提高枪位，并可加入氧化铁皮 (或矿石)、可考虑加 入萤石。但要防止“喷溅”。
转炉炉型
转炉炉型是指转炉内部自由空间的几何形状，由耐
火材料砌成。
筒球型
锥球型
截锥型
8
5.2 转炉炼钢设备
转炉内衬
绝热层
永久层
填充层
工作层
9
5.2 转炉炼钢设备
托圈和耳轴
托圈、耳轴 是用以支撑炉体 和传递倾动力矩 的机构。 转炉和托圈 的全部载荷都通 过耳轴经轴承座 传递给地基 。
10
5.2 转炉炼钢设备
脱碳速度由大变小。这一时期称吹炼末期，又叫碳氧 化后期。 除碳外其他元素变化不大，主要进行终点操作。当 w[c]﹤0.3%-0.7%时，进入吹炼末期。
22
5.3 转炉炼钢过程
5.3.1 转炉炼钢原料
金属料 辅助材料
转炉炼钢法
转炉炼钢法一、引言转炉炼钢法是目前钢铁工业中广泛采用的一种炼钢方法。
它的优点在于生产效率高、质量稳定、成本低廉等方面，因此被广泛应用于各种不同类型的钢铁生产中。
本文将详细介绍转炉炼钢法的原理、工艺流程和应用。
二、原理转炉炼钢法是一种基于氧化还原反应的化学反应过程。
在这个过程中，将生铁和废钢等材料放入转炉中，并通过喷吹氧气来使其加热并进行氧化还原反应，最终得到高质量的钢材。
具体来说，转炉内部被分为两个区域：上部为碱性区域，下部为酸性区域。
在碱性区域中，喷吹进去的氧气与铁水反应生成二氧化碳和水蒸汽，同时也会将一部分硅、锰等杂质氧化掉。
而在酸性区域中，则会喷吹进去适量的生铁或废钢等回收物质，以便再次进行还原反应，同时也会将一部分碳、磷等杂质氧化掉。
三、工艺流程转炉炼钢法的工艺流程主要包括以下几个步骤：1. 装料：在转炉中加入生铁和废钢等原料。
2. 预热：通过加热器将原料预先加热到适宜的温度，以便更好地进行反应。
3. 吹氧：喷吹氧气使原料快速加热并进行氧化还原反应。
这个过程中需要控制好吹氧量和时间，以确保反应能够顺利进行。
4. 加入合金元素：在适当的时候向转炉中加入合金元素，以调整钢材的成分和性质。
5. 出钢：经过一定时间的反应后，将得到高质量的钢材。
此时需要将其从转炉中取出，并通过连铸机等设备进行成形和冷却处理。
四、应用转炉炼钢法是目前广泛应用于各种不同类型的钢铁生产中的一种方法。
其中最常见的使用场景包括：1. 生产低合金结构钢、碳素结构钢等常规钢材。
2. 生产高强度、高耐磨、高韧性等特殊钢材。
3. 回收和利用废钢等回收资源，以提高资源利用率。
4. 生产不锈钢、合金钢等特殊材料。
总之，转炉炼钢法是一种非常重要的炼钢方法，它具有生产效率高、质量稳定、成本低廉等优点，在各种不同类型的钢铁生产中都得到了广泛应用。
高炉煤气、转炉煤气和焦炉煤气
高炉煤气、转炉煤气和焦炉煤气的区别？冶金企业一、高炉煤气（高炉炼铁，转炉炼钢）高压鼓风机鼓风，并且通过热风炉加热后进入了高炉，这种热风和焦炭助燃，产生的是CO2和CO，CO2又和炙热的焦炭产生CO，CO在上升的过程中，还原了铁矿石中的铁元素，使之成为生铁，这就是炼铁的化学过程。
铁水在炉底暂时存留，定时放出用于直接炼钢或铸锭。
这时候在高炉的炉气中，还有大量的过剩的CO，这种混和气体，就是高炉煤气。
每炼1吨铁可产生2100-2200立方米的高炉煤气。
这种含有可燃CO的气体，是一种低热值的气体燃料，可以用于冶金企业的自用燃气，如加热热轧的钢锭、预热钢水包等。
也可以供给民用，如果能够加入焦炉煤气，就叫做“混和煤气”，这样就提高了热值。
高炉煤气为炼铁过程中产生的副产品，主要成分为:CO, C02, N2、H2、CH4等，其中可燃成分CO含量约占25%左右，H2、CH4的含量很少，CO2, N2的含量分别占15%,55 %，热值仅为3500KJ/m3左右。
高炉煤气的成分和热值与高炉所用的燃料、所炼生铁的品种及冶炼工艺有关，现代的炼铁生产普遍采用大容积、高风温、高冶炼强度、高喷煤粉量的生产工艺，采用这些先进的生产工艺提高了劳动生产率并降低能耗，但所产的高炉煤气热值更低，增加了利用难度。
高炉煤气中的CO2, N2既不参与燃烧产生热量，也不能助燃，相反，还吸收大量的燃烧过程中产生的热量，导致高炉煤气的理论燃烧温度偏低。
热风+焦炭﹦CO2+COCO2+焦炭﹦COCO上升过程中还原铁矿石中的铁元素使之成为生铁；从高炉炉顶出来的煤气含有大量粉尘（粉尘由焦末、矿末组成），不能直接使用，因为含尘煤气会堵塞煤气管道、燃烧装置的烧嘴等，同时高温燃烧情况下会软熔粘结在换热装置上，导致热效率降低，损坏设备等，所以，高炉煤气需要经过除尘后才能二次利用。
二、转炉煤气（转炉炼钢）转炉炼钢过程中，铁水中的碳在高温下和吹入的氧生成CO和少量CO2的混合气体。
转炉炼钢原理及工艺
转炉炼钢原理及工艺
转炉炼钢是通过加热合金材料，然后将其在氧气中抽出到转炉，形成一个旋转坩埚里，再使材料在转炉内不断熔化、混合、渣滓沉淀，达到钢的熔化和净化，最后冷却固化，即可获得均匀的高质量的钢的过程。
转炉炼钢的工艺路径主要包括：原料进炉、熔炼、净化、合金添加、出炉等步骤。
1、原料进炉：将碳钢和合金料装入转炉，加热至溶化温度，开始熔融。
2、熔炼：转炉内熔融的温度受多种因素的影响，如加料量、加料温度、炉气系统的平衡性、熔炼时间等。
3、净化：即清洁熔化渣滓，消除杂质，把金属液中的杂质置于渣滓中，让金属液纯度升高。
4、合金添加：将净化后的钢液入合金添加系统，加入合金钢料，使钢液按照要求的成分，营造钢种具有相应的技术性能。
5、出炉：金属液改变形态，冷却成指定的形状和尺寸，经过纯化后形成高质量钢。
转炉炼钢基础知识
04 转炉炼钢操作技术
装料技术
装入炉料
根据炼钢工艺要求，将所需原材料装入转炉中。
合理配比
根据钢种要求，合理配比铁水、废钢、生铁等炉 料。
装料顺序
按照一定顺序装入炉料，以保证炼钢过程顺利进 行。
熔化技术
熔化温度控制
控制熔化温度，确保炉料完全熔 化。
熔化速过慢影响生产效率。
转炉炼钢是现代钢铁生产中最为重要的工艺之一，具有高效、低耗、环保等优点。
转炉炼钢的工艺流程
铁水预处理
去除铁水中的杂质和有 害元素，提高铁水的纯
净度。
转炉吹氧
通过向炉内吹入氧气，使铁 水中的杂质和碳元素氧化，
生成气体和炉渣排出。
钢水成分调整
通过加入合金元素，调 整钢水的化学成分，以 满足不同用途的要求。
钢水浇注
将合格的钢水注入钢锭 模或连铸机中，形成钢
锭或连铸坯。
转炉炼钢的优缺点
优点
生产效率高、成本低、环保性好 、产品品种多等。
缺点
对原料质量要求高、能耗较大、 操作技术要求高等。
02 转炉炼钢原料
铁水
铁水是转炉炼钢的主要原料之一，含 有大量的铁元素和少量的碳、硅、锰 等元素。
铁水预处理技术，如脱硫、脱磷等， 可以提高转炉炼钢效率和产品质量。
烟气处理系统的设计需考虑能耗、处理效果和设 备寿命等方面的因素。
06 转炉炼钢环境保护与节能 减排
烟尘治理
烟尘来源
转炉炼钢过程中产生的烟尘主要来源于原料的破碎、配料、装料、 熔炼、出钢等环节。
烟尘治理措施
采用高效除尘器，如电除尘器、袋式除尘器等，对烟尘进行收集和 处理，降低烟尘排放浓度。
烟尘治理效果
余热利用
转炉炼钢概述
转炉炼钢概述
转炉炼钢是钢铁冶炼中的一种重要方法，其主要原理是将铁矿石、废钢和铁合金等原料装入转炉中，在高温条件下加热，经过氧化、还原和脱硫等化学反应，使铁矿石中的杂质和冶炼剂被除去，从而生产出高质量的钢铁产品。
转炉通常采用直立的圆柱形炉体，可分为氧气顶吹转炉和底吹转炉两种。
氧气顶吹转炉是最常见的类型，通过顶部喷吹高纯度氧气进行冶炼反应，底吹转炉则是通过炉底喷吹空气或氧气。
转炉炼钢的过程一般分为连续和间歇两种方式。
在连续转炉炼钢中，炉座会连续地装入原料，炉体中的炼钢反应也是连续进行的，使得生产过程更加高效。
而在间歇转炉炼钢中，每次只装入一定量的原料，经过一次炼钢反应后，需要停炉取钢，然后再重新装载原料进行下一次冶炼。
转炉炼钢具有生产规模大、生产效率高、钢种可调性强、产品质量稳定等优点。
它可以适应不同规格和质量要求的钢铁生产，广泛应用于建筑、桥梁、汽车、船舶等领域。
然而，转炉炼钢也面临一些挑战和问题，如对原料质量要求高、操作技术要求高、环境污染等。
为了应对这些问题，转炉炼钢技术在不断进行改进和创新，以提高生产效率和产品质量，同时减少环境污染。
转炉炼钢
转炉炼钢科技名词定义中文名称：转炉炼钢英文名称：converter steelmaking定义：在转炉内主要依靠铁水的物理热以及与氧发生化学反应的化学热加热升温，将高炉铁水通过氧化脱碳、脱气、还原去除硫等非金属夹杂物的冶炼工艺。
应用学科：材料科学技术（一级学科）；金属材料（二级学科）；钢铁材料（三级学科）；钢铁材料生产技术（四级学科）以上内容由全国科学技术名词审定委员会审定公布转炉炼钢（converter steelmaking）是以铁水、废钢、铁合金为主要原料，不借助外加能源，靠铁液本身的物理热和铁液组分间化学反应产生热量而在转炉中完成炼钢过程。
转炉按耐火材料分为酸性和碱性，按气体吹入炉内的部位有顶吹、底吹和侧吹；按气体种类为分空气转炉和氧气转炉。
碱性氧气顶吹和顶底复吹转炉由于其生产速度快、产量大，单炉产量高、成本低、投资少，为目前使用最普遍的炼钢设备。
转炉主要用于生产碳钢、合金钢及铜和镍的冶炼。
目录1.世界转炉炼钢趋势2.优化转炉炼钢工艺展开氧气顶吹转炉(图1)发展历程早在1856年德国人贝斯麦就发明了底吹酸性转炉炼钢法，这种方法是近代炼钢法的开端，它为人类生产了大量廉价钢，促进了欧洲的工业革命。
但由于此法不能去除硫和磷，因而其发展受到了限制。
1879 年出现了托马斯底吹碱性转炉炼钢法，它使用带有碱性炉衬的转炉来处理高磷生铁。
虽然转炉法可以大量生产钢，但它对生铁成分有着较严格的要求，而且一般不能多用废钢。
随着工业的进一步发展，废钢越来越多。
在酸性转炉炼钢法发明不到十年，法国人马丁利用蓄热原理，在1864年创立了平炉炼钢法，1888年出现了碱性平炉。
平炉炼钢法对原料的要求不那么严格，容量大，生产的品种多，所以不到20年它就成为世界上主要的炼钢方法，直到20世纪50年代，在世界钢产量中，约85%是平炉炼出来的。
1952年在奥地利出现纯氧顶吹转炉，它解决了钢中氮和其他有害杂质的含量问题，使质量接近平炉钢，同时减少了随废气（当用普通空气吹炼时，空气含79 %无用的氮）损失的热量，可以吹炼温度较低的平炉生铁，因而节省了高炉的焦炭耗量，且能使用更多的废钢。
转炉炼钢原理及工艺介绍
锰的氧化反应有三种情况：
（1）锰与气相中的氧直接作用
[Mn]+ 1/2｛O2｝＝(MnO)
（2）锰与溶于金属中的氧作用
[Mn]+ [O2] ＝(MnO)
（3）锰的氧化与还原
3）锰与炉渣中氧化亚铁作用
[Mn]+(FeO)＝(MnO)+ [Fe]
第三个反应在炉渣——金属界面上迸行，是锰氧化的主要反应。
锰的氧化还原与硅的氧化还原相比有以下基本特点：
1）在冶炼初期锰和硅一样被迅速大量氧化，但锰的氧化程度要低些
，这是由于硅与氧的结合能力大于锰与氧的结合能力；
2）MnO为弱碱性氧化物，在碱性渣中（ MnO）大部分呈自由状态存
在。因此，在一定条件下可以被还原。由于锰的氧化反应是放热反应，故
温度升高有利于锰的还原。所以在生产实践中冶炼后期熔池中会出现回锰
1）在某一温度下，几种元素同时和氧相遇时，位置低的元素先氧化。如1500℃ 时，氧化顺序为Al、Si、C、V、Mn。
2）位置低的元素可将位置高的氧化物还原。炼钢过程中脱氧就是利用Al、Si等 元素将FeO还原。
3）CO的分解压曲线的斜率与其它氧化物的不同，它与Si、Mn、V等的氧化物分 解与压CO曲分线解有压一曲交线点相，交此点点对所应对的应温的度温为度15称30为℃氧，化当转t>化15温30度℃。时例，如Si，先S于iOC2被分氧解化压；曲当线 t<1530℃时，则C先于Si被氧化。1530℃即为Si、C的氧化转化温度。
• 所谓炼钢，就是通过冶炼降低生铁中的 碳和去除有害杂质，在根据对钢性能的要求 加入适量的合金元素，使其成为具有高的强 度、韧性或其他特殊性能的钢。
•二、炼钢基本原理
• 因此，炼钢的基本任务可归纳为：
转炉炼钢原理及工艺介绍
转炉炼钢原理及工艺介绍1. 引言转炉炼钢是一种常用的钢铁冶炼方法，在钢铁行业中具有重要的地位。
本文将介绍转炉炼钢的原理以及相关的工艺。
2. 原理转炉炼钢的原理基于炉料在高温下的氧化还原反应。
在转炉炉腔内，通过喷吹氧气来进行氧化反应，将炉料中的杂质和不需要的元素氧化为气体，并通过炉顶的排气系统排出。
同时，通过加入适量的合金元素和剂料，实现精确的调节和控制炉料中的化学成分，从而达到炼制特定钢种的目的。
3. 工艺介绍3.1 炉料准备转炉炼钢的炉料通常包括废钢、生铁和铸铁等。
在炉料准备阶段，首先将炉料进行破碎和称重，确保每炉的配料量准确。
然后将炉料装入倾动或转倒式转炉中。
3.2 酸碱度控制酸碱度的控制是转炉炼钢中的重要环节。
在炉料中加入不同的硅、锰、磷等元素和石灰质量，可以调节炉腔中的酸碱度。
通过测定炉腔中渣口撞击时的响声来判断酸碱度的状态，并根据需要进行调整。
3.3 氧气喷吹在转炉炼钢的过程中，通过在炉膛中喷吹预热后的氧气，可以实现杂质的氧化和温度升高。
氧气的喷吹方式有多种，包括底吹、侧吹和顶吹等。
氧气喷吹的速率和角度的控制对炉腔内的氧化反应有重要影响。
3.4 合金元素的加入根据钢种的要求，需要在转炉炼钢过程中加入适量的合金元素，如铬、镍、钒、钼等。
合金元素可以通过粉末喷吹、捞渣操作等方式添加到炉腔中。
合金元素的加入可以改变钢的性能和化学成分。
3.5 钢渣处理在转炉炼钢过程中，钢渣是产生的副产物。
钢渣中含有大量的氧化物和杂质，需要进行适当的处理。
一般采用钢渣保温、捞渣、保护渣、中性渣等措施来处理钢渣，以确保钢渣中的氧化元素被充分还原并排出炉外。
3.6 出钢经过一系列的氧化还原反应和调度控制，转炉中的炼钢过程逐渐接近尾声。
当出钢温度达到要求后，打开炉底的出钢口，将液态钢水流入连铸机进行继续加工。
4. 总结转炉炼钢是一种重要的钢铁冶炼方法，其原理是基于氧化和还原反应。
通过适当的酸碱度控制、氧气喷吹和合金元素的加入，可以实现炼制特定钢种的目的。
转炉炼钢名词解释
转炉炼钢名词解释“后吹”，有何弊病答案：一次拉碳未达到控制的目标值需要进行补吹，补吹也称为后吹。
因此，后吹是对未命中目标进行处理的手段。
后吹会给转炉冶炼造成如下严重危害。
（1）钢水碳含量降低，钢中氧含量升高，从而钢中夹杂物增多，降低了钢水纯净度，影响钢的质量。
（2）渣中TFe增高、降低炉衬寿命。
（3）增加了金属铁的氧化，降低钢水收得率，使钢铁料消耗增加。
（4）延长了吹炼时间，降低转炉生产率。
（5）增加了铁合金和增碳剂消耗量，氧气利用率降低，成本增加。
奥氏体：碳溶解于γ-Fe中的间隙固溶体。
用A表示。
比热容：一定量物质升高1℃吸收的热量称热容。
单位质量物质的热容称比热容。
残余元素：答案：钢的成分中有些元素不是有意加入的，而是随炼钢原料带入炉内，冶炼过程又不能去除而残存与钢中的元素。
沉淀脱氧答案：把脱氧剂加入钢液中，脱氧产物以沉淀形体产生于钢液之中的脱氧方法就叫沉淀脱氧。
冲击面积：氧气流股与平静金属液面接触时的面积。
带状组织答案：是钢材的内部缺陷之一，出现在热轧结构钢的显微组织中，沿轧制方向平行排列，呈层状分布、形同条状的铁素体晶粒与珠光体晶粒。
单渣操作答案：所谓单渣操作是指在冶炼过程中只造一次渣，中途不扒渣、不倒渣。
定量装入：在整个炉役期间，每炉的装入量保持不变。
短渣答案：炉渣碱度在4.2或更高时，温度降低时粘度急剧增加，此种渣常称为短渣。
返干：是指已经熔化或部分熔化的炉渣出现变粘甚至结成大块的现象。
非金属夹杂物答案：在冶炼和浇注过程中产生或混入钢中，经加工或热处理后仍不能消除而且与钢基体无任何联系而独立存在的氧化物、硫化物、氮化物等非金属相，统称为非金属夹杂物，简称夹杂物。
负公差轧制答案：目前很多产品是按照尺寸公差交货。
如果产品公差符合国标或厂标，则可认为产品尺寸精度满足交货要求。
负公差轧制就是使终轧成品厚度比目标厚度偏小，但终轧成品厚度在成品负公差范围。
负公差轧制有利于提高成材率，降低轧制成本，而且对设备没有提出附加要求。
转炉炼钢、炉外精炼、连铸
1、转炉炼钢转炉炼钢（converter steelmaking）是以铁水、废钢、铁合金为主要原料，不借助外加能源，靠铁液本身的物理热和铁液组分间化学反应产生热量而在转炉中完成炼钢过程。
转炉按耐火材料分为酸性和碱性，按气体吹入炉内的部位有顶吹、底吹和侧吹；按气体种类为分空气转炉和氧气转炉。
碱性氧气顶吹和顶底复吹转炉由于其生产速度快、产量大，单炉产量高、成本低、投资少，为目前使用最普遍的炼钢设备。
转炉主要用于生产碳钢、合金钢及铜和镍的冶炼。
转炉炼钢-正文一种不需外加热源，主要以液态生铁为原料的炼钢方法。
转炉炼钢法的主要特点是：靠转炉内液态生铁的物理热和生铁内各组分（如碳、锰、硅、磷等）与送入炉内的氧进行化学反应所产生的热量，使金属达到出钢要求的成分和温度。
炉料主要为铁水和造渣料（如石灰、石英、萤石等），为调整温度，可加入废钢以及少量的冷生铁块和矿石等。
转炉按炉衬的耐火材料性质分为碱性（用镁砂或白云石为内衬）和酸性（用硅质材料为内衬）;按气体吹入炉内的部位分为底吹、顶吹和侧吹;按吹炼采用的气体，分为空气转炉和氧气转炉。
酸性转炉不能去除生铁中的硫和磷，须用优质生铁，因而应用范围受到限制。
碱性转炉适于用高磷生铁炼钢，曾在西欧得到较大发展。
空气吹炼的转炉钢，因含氮量高，质量不如平炉钢，且原料有局限性，又不能多配废钢，未能像平炉那样在世界范围内广泛采用。
1952年氧气顶吹转炉问世，逐渐取代空气吹炼的转炉和平炉，现在已经成为世界上主要炼钢方法。
简史1856年，英国贝塞麦(H.Bessemer)发明了底吹酸性转炉炼钢法，以后被称为贝塞麦转炉炼钢法。
从此开创了大规模炼钢的新时代。
1879年英国托马斯(S.G.Thomas)创造了碱性转炉炼钢法。
造碱性渣除磷,适用于西欧丰富的高磷铁矿的冶炼，一般称托马斯转炉炼钢法。
1891年，法国特罗佩纳(Tropenas)创造了侧面吹风的酸性侧吹转炉炼钢法，曾在铸钢厂得到应用。
用氧气代替空气的优越性早被认识，但因未能获得大量廉价的工业纯氧，长期未能实现。
转炉炼钢名词解释讲解
转炉炼钢名词解释讲解转炉炼钢名词解释答1．同素异构转变答案：固态金属在不同的温度和压力下具有不同的晶格的现象称为同素异构现象，具有同素异构现象的金属随温度的变化发生晶格形式的转变，称为同素异构转变。
2．韧性答案：是材料塑性变形和断裂全过程中吸收能量的能力，是材料强度和塑性的综合表现，可以用材料在塑性变形和断裂全过程中吸收能量的多少表示韧性。
3．双相钢答案：是指低碳钢和低碳低合金钢经临界区处理或控制轧制而得到的主要由铁素体4．固溶强化答案：采用添加溶质元素使固溶体强度升高的强化机制，是通过改变材料的化学成分来提高强度的方法，其强化的金属学基础是由于运动的位错与异质原子之间的相互作用的结果。
5．塑性（重点）答案：是指金属材料在静载荷的作用下产生永久变形而不破坏的能力。
6．什么叫钢的同素异构转变？答案：钢是铁与碳的合金。
铁在不同的温度范围内呈现不同的晶格形式，对碳有不同的溶解能力。
因此，钢在固态随温度发生变化，其晶格形式发生转变，其物理性质也不同，称这种现象为钢的同素异构转变。
7．什么叫完全退火？什么叫再结晶退火？答案：完全退火是将钢加热至Ac3以上20～30℃，经完全奥氏体化后进行缓慢冷却，以获得近于平衡组织的热处理工艺。
再结晶退火是把冷却变形后的金属加热到再结晶温度以上保持适当时间，使变形晶粒重新转变为均匀等轴晶粒而消除加工硬化的热处理工艺。
8．超声波探伤答案：是利用超声波的物理性质检验低倍组织缺陷，用这种方法可直接检查钢材的内部缺陷，例如检验锅炉管，还可检查大锻件的内部质量。
9．塑性变形（重点）答案：物体受外力作用而产生变形，当外力去除后，物体不能够恢复其原始形状和尺寸，遗留下了不可恢复的永久变形，这种变形称为塑性变形。
56．共析转变10．韧性（重点）答案：是材料塑性变形和断裂全过程中吸收能量的能力，它是强度和塑性的综合答案：一定成份的固溶体，在某一恒温下，同时析出两种固相的转变称为共析转11．再结晶答案：冷加工变形金属加热到一定温度(再结晶温度对纯金属而言一般认为T再≥0.4Tm)以后，在原来变形的金属中重新形成新的无畸变等轴晶，这一过程叫金属的再结晶。
转炉炼钢原理及工艺介绍
转炉炼钢原理及工艺介绍引言转炉炼钢是一种常用的钢铁生产工艺，具有高效、灵活、环保等特点。
本文将介绍转炉炼钢的原理及工艺流程。
一、转炉炼钢原理转炉炼钢是通过在高温下将生铁与废钢等原料进行反应，去除杂质，调整合金成分来生产钢铁。
其原理基于以下几个重要的化学反应步骤：1.氧化反应：在高温下，将生铁中的杂质氧化为气体或溶于渣中。
主要的氧化反应有：Fe+C+O2=FeO+CO、Mn+C+O2=MnO+CO等。
2.还原反应：在氧化反应的基础上，通过还原剂（如脱氧剂）来还原产生的氧化物。
主要还原反应有：FeO+CO=Fe+CO2、MnO+CO=Mn+CO2等。
3.合金化反应：在还原反应的基础上，通过加入适量合金元素来调整合金成分。
合金化反应可以通过添加合金块、废钢等方式实现。
通过以上化学反应的组合，转炉炼钢可以控制合金成分、去除杂质、调整温度等，从而得到符合要求的钢铁产品。
二、转炉炼钢工艺介绍转炉炼钢的工艺可以分为以下几个主要步骤：1.预处理：生铁、废钢等原料经过破碎、除尘等处理后，进入转炉炉前料斗。
2.加料：原料从炉前料斗通过螺旋输送机被输送至转炉炉缸中。
3.预热：将炉缸中的原料进行预热，以提高反应效果。
4.吹炼：将炉底引入的高纯氧吹入炉缸中，通过氧化反应和还原反应去除杂质、调整合金成分。
5.加料：在吹炼过程中，适量添加合金块、废钢等调整合金成分。
6.测温：通过测温仪器监测和调节炉内温度。
7.出渣：通过倾炉装置将产生的渣浆从转炉中排出。
8.抽炉：将炉内得到的钢液通过倾炉装置倾出，并进行钢液处理（如脱氧、出气、精炼等）9.浇铸：将经过处理的钢液进行浇铸，得到需要的钢铁产品。
三、转炉炼钢的优势转炉炼钢工艺具有以下几个优势：1.高效：转炉炼钢的操作灵活，能够快速调整合金成分和生产规格，生产效率高。
2.资源利用：转炉炼钢可以利用废钢等再生资源，减少资源浪费。
3.环保：转炉炼钢排放的烟尘、废气等污染物可以通过环保设施进行处理，达到环保要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转炉炼钢名词解释讲解转炉炼钢名词解释答1．同素异构转变答案：固态金属在不同的温度和压力下具有不同的晶格的现象称为同素异构现象，具有同素异构现象的金属随温度的变化发生晶格形式的转变，称为同素异构转变。
2．韧性答案：是材料塑性变形和断裂全过程中吸收能量的能力，是材料强度和塑性的综合表现，可以用材料在塑性变形和断裂全过程中吸收能量的多少表示韧性。
3．双相钢答案：是指低碳钢和低碳低合金钢经临界区处理或控制轧制而得到的主要由铁素体4．固溶强化答案：采用添加溶质元素使固溶体强度升高的强化机制，是通过改变材料的化学成分来提高强度的方法，其强化的金属学基础是由于运动的位错与异质原子之间的相互作用的结果。
5．塑性（重点）答案：是指金属材料在静载荷的作用下产生永久变形而不破坏的能力。
6．什么叫钢的同素异构转变？答案：钢是铁与碳的合金。
铁在不同的温度范围内呈现不同的晶格形式，对碳有不同的溶解能力。
因此，钢在固态随温度发生变化，其晶格形式发生转变，其物理性质也不同，称这种现象为钢的同素异构转变。
7．什么叫完全退火？什么叫再结晶退火？答案：完全退火是将钢加热至Ac3以上20～30℃，经完全奥氏体化后进行缓慢冷却，以获得近于平衡组织的热处理工艺。
再结晶退火是把冷却变形后的金属加热到再结晶温度以上保持适当时间，使变形晶粒重新转变为均匀等轴晶粒而消除加工硬化的热处理工艺。
8．超声波探伤答案：是利用超声波的物理性质检验低倍组织缺陷，用这种方法可直接检查钢材的内部缺陷，例如检验锅炉管，还可检查大锻件的内部质量。
9．塑性变形（重点）答案：物体受外力作用而产生变形，当外力去除后，物体不能够恢复其原始形状和尺寸，遗留下了不可恢复的永久变形，这种变形称为塑性变形。
56．共析转变10．韧性（重点）答案：是材料塑性变形和断裂全过程中吸收能量的能力，它是强度和塑性的综合答案：一定成份的固溶体，在某一恒温下，同时析出两种固相的转变称为共析转11．再结晶答案：冷加工变形金属加热到一定温度(再结晶温度对纯金属而言一般认为T再≥0.4Tm)以后，在原来变形的金属中重新形成新的无畸变等轴晶，这一过程叫金属的再结晶。
12．变形抗力答案：指在所设定的变形条件下，变形物体或其单元体能够实现塑性变形的应力强度。
13．同素异构转变答案：金属在固态下，在一定温度由一种晶格转变为另一种晶格的过程。
14．固溶强化答案：采用添加溶质元素使固溶体强度升高的强化机制，是通过改变材料的化学成分来提高强度的方法，其强化的金属学基础是由于运动的位错与异质原子之间的相互作用的结果。
15．枝晶偏析33．什么是过冷度？答案：所谓过冷度就是加热至奥氏体区域的钢，在冷却过程中，由奥氏体转变为其它组织的实际温度与临界温度之差。
答案：在一个晶粒内成分不均匀的现象叫晶内偏析。
因为这种偏析是呈树枝状分布的，故又叫枝晶偏析。
16．加工硬化答案：是指金属随着冷塑性变形程度的增大，强度和硬度逐渐升高，塑性和韧性逐渐降低的现象。
17．返干答案：是指已经熔化或部分熔化的炉渣出现变粘甚至结成大块的现象。
18．化学亲和力答案：指元素于元素之间结合能力的强弱。
19．相答案：就是我们研究的体系中具有相同物理性质并且均一的那一部分。
20．冲击面积答案：氧气流股与平静金属液面接触时的面积。
21．炉容比答案：转炉有效容积与公称容量的比值。
22．均衡炉衬答案：根据炉衬各部位的损失机理及侵蚀情况，在不同部位使用不同材质的耐火砖，砌筑不同厚度的炉衬。
23．喷孔夹角答案：喷孔几何中心线与喷头轴线之间的夹角。
24．抗拉强度答案：试样拉断过程中最大力所对应的应力。
25．石灰活性答案：是指石灰与熔渣的反应能力，它是衡量石灰在渣中溶解速度的指标。
26．碳氧浓度积（重点）答案：即在一定温度和压力下，钢液中碳与氧的质量百分浓度之积是一个常数，而与反应物和生成物的浓度无关。
27．比热容答案：一定量物质升高1℃吸收的热量称热容。
单位质量物质的热容称比热容。
28．固溶体答案：一种或几种金属或非金属元素均匀地溶于另一中金属所形成的晶体相叫固溶体。
29．熔渣碱度（重点）答案：炉渣中碱性氧化物浓度的总和与酸性氧化物浓度总和之比成为炉渣碱度。
30．静态模型答案：就是根据物料平衡和热平衡计算，再参照经验数据统计分析得出的修正系数，确定吹炼加料量和氧气消耗量，预测终点钢水温度及成分目标。
31．转炉的热效率（重点）答案：转炉炼钢的热效率是有效热占总热量的百分比，其中有效热指钢水物理热及矿石分解热。
32．留渣操作答案：留渣操作就是将上炉终渣的一部分留给下炉使用。
终点熔渣的碱度高，温度高，并且有一定(Tfe)含量，留到下一炉，有利于初期渣尽早形成，并且能够提高前期去除P、S的效率，有利于保护炉衬，节约石灰用量。
33．终点控制答案：主要是指终点温度和成分的控制。
对转炉终点控制不仅要保证重点碳、温度的精确命中，确保P、S成分达到出钢要求，而且要求控制尽可能低的钢水氧含量。
34．拉瓦尔型喷头答案：拉瓦型喷头是收缩-扩张型喷孔，出口氧压于进口氧压之比小于0.528，形成超音速射流。
气体在喉口处速度等于音速，在出口处达到超音速。
35．转炉的经济炉龄答案：根据转炉炉龄与成本、钢产量之间的关系，其材料的综合消耗量最少，成本最低，产量最多，确保钢质量条件下所确定的最佳炉龄，就是经济炉龄。
36．钢水炉外精炼答案：就是将炼钢炉中初炼的钢水移到钢包或其他专用容器中进行精炼，也称为二次精炼。
37．冷却效应，并写出冷却效应换算值（重点）答案：在一定条件下，加入1kg冷却剂所消耗的热量就是该冷却剂的冷却效应；如是规定废钢的冷却效应值为1.0，其它冷却剂冷却效应与废钢冷却效应的比值为冷却效应换算值。
38．定量装入制度，有何特点答案：定量装入是在整个炉役期间，每炉的装入量保持不变；这种装入制度的优点是：发挥了设备的最大潜力，生产组织、操作稳定，有利于实现过程自动控制。
但炉投前期熔池深、后期熔池变浅，只适合大、中型转炉。
国内外大型转炉已广泛采用定量装入制度。
39．溅渣护炉（重点）答案：利用MgO含量达到饱和或过饱和的炼钢终点渣，通过高压氮气的吹溅，使其在炉衬表面形成高熔点的熔渣层，并与炉衬很好的粘结附着，称为溅渣护炉。
40．复合吹炼强搅拌答案：在顶、底复合吹氧工艺中，供气强度（标态）波动在0.20~2.0m3/（t.min）；底部供气组件通常使用套管式喷嘴，中心管供氧，环管供天然气、或液化石油气、或油做冷却剂，此工艺属于复合吹炼强搅拌。
41．复合脱氧，有何优点（重点）答案：复合脱氧指向钢水中同时加入两种或两种以上的脱氧元素。
其优点有：⑴可以提高脱氧元素的脱氧能力，因此复合脱氧比单一元素脱氧更彻底。
⑵倘若脱氧元素的成分比例得当，有利于生成液态的脱氧产物，便于产物的分离与上浮，可降低钢中夹杂物含量，提高钢质量。
⑶有利于提高易挥发元素在钢中的溶解度，减少元素的损失，提高脱氧元素的效率。
42．“后吹”，有何弊病（重点）答案：一次拉碳未达到控制的目标值需要进行补吹，补吹也称为后吹。
因此，后吹是对未命中目标进行处理的手段。
后吹会给转炉冶炼造成如下严重危害。
（1）钢水碳含量降低，钢中氧含量升高，从而钢中夹杂物增多，降低了钢水纯净度，影响钢的质量。
（2）渣中TFe增高、降低炉衬寿命。
（3）增加了金属铁的氧化，降低钢水收得率，使钢铁料消耗增加。
（4）延长了吹炼时间，降低转炉生产率。
（5）增加了铁合金和增碳剂消耗量，氧气利用率降低，成本增加。
43．炉外精炼答案：钢水炉外精炼就是将炼钢炉中初炼的钢水移到钢包或其它专用容器中进行精炼，也称为二次精炼。
44．转炉日历利用系数答案：转炉在日历时间内每公称吨每日所生产的合格钢产量。
转炉日历利用系数（吨/公称吨·日）＝合格钢产量（吨）/（转炉公称吨×日历日数）45．铁水预处理答案：铁水预处理是指铁水兑入炼钢炉之前，为脱硫或脱硅、脱磷而进行的处理过程。
46．熔渣碱度，如何表示（重点）答案：炉渣中碱性氧化物浓度总和与酸性氧化物浓度总和之比称为炉渣碱度。
通常用符号R表示。
47．什么叫不锈钢？（了解）答案：不锈钢是在大气、水、酸、碱和盐溶液或其他腐蚀性介质中具有高度化学稳定性的合金钢的总称。
48．什么是全面质量管理？答案：为了能够在最经济的水平上并考虑到充分满足顾客要求的条件下进行市场研究、设计、制造和售后服务，把企业内各部门的研制质量、维持质量和提高质量的活动构成为一体的一种有效的体系。
49．摩擦力答案：摩擦力是变形金属在变形过程中与工具接触表面的金属质点有相对运动或有产生运动的趋势时，其接触表面上产生的外力。
50．热处理答案：钢的热处理是将固态钢进行适当加热、保温和冷却，从而改变其组织、获得所需性能的一种工艺，根据加热温度和冷却方法的不同，可分为退火、正火、淬火、回火以及某些零部件的表面热处理等五大类。
51．热脆（重点）答案：在固态下，硫在钢中的溶解度极小，以FeS的形态存在于钢种。
FeS还与铁、FeO等生成低熔点的共晶体，在钢冷凝过程中沿晶界呈网状析出，其熔点远低于热轧或热锻时钢的加工温度。
因此在热加工时沿晶界分布的Fe-FeS、FeS-FeO共晶体已熔化，破坏了各晶粒间的连接，导致钢的开裂。
这种在热加工时发生晶界开裂的现象叫热脆。
52．化学平衡答案：大多数的化学反应都具有可逆性，反应可以向某一方向进行，也可以向相反方向进行。
在某一条件下，若正方向反应速度和逆方向反应速度相等，反应物与产物的浓度长时间保持不变，当物质系统达到了这一状态时，即称为化学平衡。
53．非金属夹杂物（重点）答案：在冶炼和浇注过程中产生或混入钢中，经加工或热处理后仍不能消除而且与钢基体无任何联系而独立存在的氧化物、硫化物、氮化物等非金属相，统称为非金属夹杂物，简称夹杂物。
54．中间包冶金（重点）答案：中间包是钢包与结晶器之间过度性的、由耐火材料砌筑的容器，经过精炼的钢水流经中间包后会再度被污染。
为了维护连铸坯质量，可将钢包的精炼措施移植到中间包中，继续净化钢水。
中间包不仅仅是简单的过渡习惯容器，而成为一个连续冶金反应器，这就是中间包冶金。
55．转炉的经济炉龄答案：根据转炉炉龄与成本、钢产量之间的关系，其材料综消耗量最少、成本最低、产量最高，确保钢质量条件下所确定的最佳炉龄就是经济炉龄。
56．溅渣护炉技术答案：利用MgO含量达到饱和或过饱和的炼钢终点渣，通过高压氮气的吹溅，使其在炉衬表面形成一层高熔点的熔渣层，并于炉衬很好地粘结附着，称为溅渣护炉技术。
57．综合砌炉答案：在吹炼过程中，由于转炉炉衬各部位的工作条件不同，内衬的蚀损状况和蚀损量也不一样。
针对这一情况，视衬砖的损坏程度的差异，砌筑不同材质或同一材质不同级别的耐火砖，这就是所谓综合砌炉。
