新人教版九年级物理电学测试题
人教版初中物理九年级电学综合测试卷(含答案)
电学综合测试卷一、选择题（共36分）1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为（）A.0.6AB.0.3AC.0.9AD.0. 1A2、关于电流、电压和电阻的关系，下列说法中正确的是（）A.导体的电阻与电压成正比，与电流成反比B.导体的电阻越大，这段导体两端的电压就越高C.导体两端的电压越高，通过这段导体的电流就越大D.通过导体的电流越大这段导体的电阻就越小3、如图所示的电路，闭合开关，小灯泡正常发光。
若将小灯泡和电流表的位置互换，则闭合开关后的现象是( )A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数4、如图所示,电源电压不变,小灯泡标有“6V3W”的字样,滑动变阻器的滑片在中点时,灯正常发光.当滑片向b端移动时,下列说法正确的是( )A. 电流表的示数变大B. 电压表的示数变小C. 灯的实际功率大于3WD. 电路中的总功率变小5、在下图所示的电路中，当开关闭合后，滑动变阻器滑片P向左移动时，对电表读数的变化，分析正确的是（）A. 电流表A的示数变小,两电压表示数不变B. 电流表A、电压表V1示数都变大,电压表V2示数变小C. 电流表A、电压表V1示数都减小,电压表V2示数增大的示数和电流表A的示数的比值不变D. 电压表V26、如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A.A1表读数不变、A2表读数变小、V表读数变小B. A1表读数变大、A2表读数变大、V表读数不变C. A1表读数变小、A2表读数变大、V表读数变大D. A1表读数不变、A2表读数变大、V表读数不变7、如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A。
下列说法正确的是( )A．电源电压为6 VB．R2的阻值为1 ΩC．S1和S2都闭合时，R2消耗的功率为18 WD．只闭合S2时，电路消耗的总功率为24 W8、如图所示是检测酒精浓度的测试仪原理图,图中电源电压恒定为8V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精浓度为0时,R2=60,此时电压表示数为2V.以下说法错误的是（）A.若酒精气体浓度越大,电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时,电路消耗的总功率为0.6WD.若电流表示数达到0.2A时,表示酒驾,此时R2消耗的电功率为0.8W9、某型号电饭锅具有保温与加热两种功能,其简化电路如图所示,R1、R2均为电热丝,下列说法正确的是（）A.S、S2闭合时,电饭锅处于加热状态B.S1、S2闭合时,电饭锅处于保温状态C.S闭合、S2断开时,电饭锅处于加热状态D.S1断开、S2闭合时,电饭锅处于保温状态10、汽车转向灯电路要求：左转弯时左前左后转向灯同时亮，右转弯时右前右后转向灯同时亮，不能出现操作转向开关时左、右转向灯同时亮的情况，且其中一盏灯损坏了不影响其它转向灯的工作。

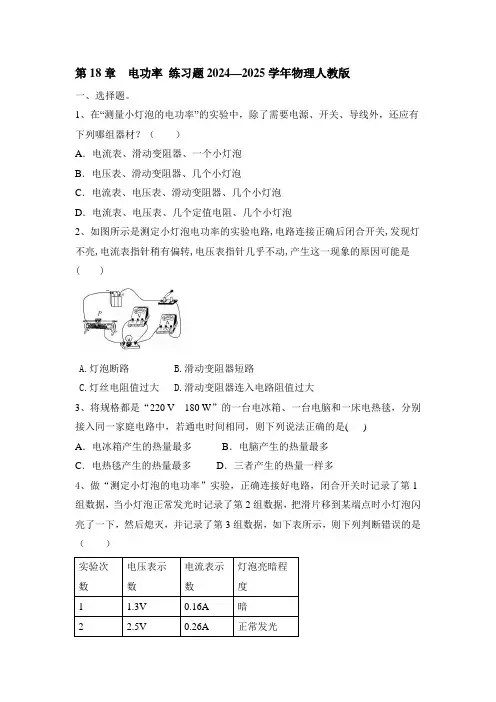

第十八章 电功率 练习题 2024—2025学年物理人教版九年级全一册
第18章电功率练习题2024—2025学年物理人教版一、选择题。
1、在“测量小灯泡的电功率”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？（）A．电流表、滑动变阻器、一个小灯泡B．电压表、滑动变阻器、几个小灯泡C．电流表、电压表、滑动变阻器、几个小灯泡D．电流表、电压表、几个定值电阻、几个小灯泡2、如图所示是测定小灯泡电功率的实验电路,电路连接正确后闭合开关,发现灯不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是( )A.灯泡断路B.滑动变阻器短路C.灯丝电阻值过大D.滑动变阻器连入电路阻值过大3、将规格都是“220 V180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多4、做“测定小灯泡的电功率”实验，正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到某端点时小灯泡闪亮了一下，然后熄灭，并记录了第3组数据，如下表所示，则下列判断错误的是（）实验次数电压表示数电流表示数灯泡亮暗程度1 1.3V 0.16A 暗2 2.5V 0.26A 正常发光3 4.5V 0A 不发光A.他所用小灯泡的额定电压为2.5VB.他所用小灯泡的额定功率为0.65WC.电路的故障可能是小灯泡短路D.他所用电源的电压为4.5V5、灯泡的亮度大小说明了灯泡的（）A．额定功率的大小B．两端电压的大小C．实际功率的大小D．通过电流的大小6、如图所示，把标有“9V 5.4W”和“6V 2W”字样的甲、乙两个小灯泡连接在电路中，且灯丝电阻不变，电表①②③可能是电流表或电压表。
要求：在闭合开关S 后，两灯泡均能发光，则下列判断中正确的是（）A．①②为电流表，③为电压表，甲灯的功率比乙灯大B．①③为电流表，②为电压表，甲灯的功率比乙灯小C．①②为电压表，③为电流表，乙灯的功率比甲灯小D．①③为电压表，②为电流表，乙灯的功率比甲灯大7、如图1在“测量小灯泡的额定功率”实验中，灯泡额定电压为6V，额定功率在7～12W之间，电路连接正确且电流表和电压表的量程在连接中也做出正确的选择，实验中当将变阻器的滑片滑到某处时两表的示数如图2所示，则（）A．灯泡的额定功率为7.5W B．在1V时灯泡的功率为7.5WC．在5V时灯泡的功率为7.5W D．在5V时灯泡的功率为1.5W8、如图甲所示，电源两端电压为12V并保持不变，1R是滑动变阻器，2R是定值电阻，当开关S闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。
(完整版)新课标人教版物理九年级电学练习题(含答案)
1、A 、B 两灯和变阻器如图所示连接, 动时，A 、B 两灯的发光亮度将会（ A 、A 灯变暗，B 灯变亮 B 、 C 、A 、B 两灯都变亮D 、 2、如图所示的电路，电源电压一定， R i =10欧，R 2=30欧，当开 关S i 、S 2都闭合时，电流表的示数为3.0安，电压表的示数不为 零，则当开关S i 闭合，S 2断开时，电流表的示数可能是（ ）A . 4.0 安B . 5.0 安C . 3.0 安D . 3.6 安电学练习题电源电压保持不变。
当滑动变阻器的滑片P 向右滑）A 灯变亮，B 灯变暗 A 、B 两灯都变3、如图所示， 压表的示数为 数值是R i = 20欧，R 2= 25欧，当开关 S i 闭合、S 2断开时, 2.8伏，当开关 B 、3.5 伏4、 如图所示的电路，当开关 S i 断开、S 2闭合时，电压表示数可能的（ ）C 、3.3 伏D 、2.5 伏S 合上时，A 表和V 表的读数变化为 A . A 表示数变大, B . A 表示数变大, C . A 表示数变小, D . A 表示数不变， V 表示数不变 V 表示数变小 V 表示数变小 V 表示数不变5、右图所示，圆环状合金圈的 A 点固定接在电路中，滑动触头 P 可以在圆环上滑动，闭合开关 S 后，在P 从B 开始经C 滑动到D 的过程中，电流表的示数变化是()A 、由小变大B 、先变大后变小C 、由大变小D 、先变小后变大6、如图所示，R i =R 2=R 3=3欧，则电键K 断开和闭合时，M 、N 间 的电阻分别为 （）A 、9欧，3欧B 、9欧, 0 欧C 、i 欧，0欧D 、i 欧，9欧7、如图所示，电路中 R i 和R 2相等，滑动变阻器的滑动触片自左端向右端滑动的过程中, AB 间的总电阻将（ A 、逐渐增大 C 、逐渐减小）B 、先增大后减小 D 、先减小后增大电 APBR iR 28、右图中甲、乙两个滑动变阻器的外形、尺寸完全相同，而且两个滑动金属片固联在一起，可以同时向左或向右移动同样的距离。
人教版九年级物理电学综合测试题
人教版九年级物理电学综合测试题1.选择题(每题3分,共30分)1.下列说法正确的是（）A。
马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的。
B。
教室照明用的日光灯总是并联连接的。
C。
在金属导体中，自由电子移动方向与电流方向相同。
D。
甲轻质小球与带正电的乙轻质小球相互吸引，则甲一定带负电荷。
2.XXX“测量小灯泡的电功率”，根据XXX所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是（）A。
小灯泡发生短路。
B。
小灯泡发生了断路。
C。
滑动变阻器发生了短路。
D。
滑动变阻器的滑片接触不良。
3.把长短相同、粗细不同的两根镍镉合金线串联接入电路，电路如图所示，则电路中（）A。
细导体的电阻小于粗导体的电阻。
B。
通过细导体的电流小于通过粗导体的电流。
C。
通过细导体的电流大于通过粗导体的电流。
D。
细导体两端电压大于粗导体两端电压。
4.将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1要亮一些，则下列判断正确的是（）A。
L1的电阻可能比L2的小。
B。
L1的额定功率可能比L2的大。
C。
若将两灯并联接入电路中，L1更亮。
D。
两灯正常工作时L1要暗一些。
5.如图4-3-16所示的电路，电源两端的电压一定，开关S1闭合，如果要使电压表的示数减小，电流表的示数增大，则下列操作中可行的是()A。
滑动变阻器的滑片P向上移。
B。
滑动变阻器的滑片P向下移。
C。
开关S2闭合，滑动变阻器的滑片P向下移。
D。
开关S2闭合，开关S1断开。
6.下列说法中正确的是()A。
电流做功的过程实际就是电能转化为其他形式能的过程。
B。
电能对于我们的生活是一种非常重要的能源，在所有的方面都可以利用电能。
C。
电流所做的功跟电压和电流成正比。
D。
手电筒工作时，电池的化学能直接转化为光能。
7.如图是XXX厨房安装的抽油烟机和照明灯的连接电路图。
下列说法正确的是（）A。
抽油烟机和照明灯只能同时工作。
人教版物理九年级全一册电学综合计算专题训练 (含答案)
电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。
求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。
2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。
如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。
某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。
4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。
求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。
热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。
人教版九年级物理电学测试题及答案
人教版九年级物理电学测试题及答案物理（本卷满分：100分）题 号 合计 得 分一、填空题：（每空2分，共34分） 1、电路的基本组成有电源、______、导线、用电器，期中电源是提供______的装置，如果电路中要形成持续电流必须具备______和____________两个条件。
2．你家照明电路的电压是__________V ，各用电器通常情况下它们以_____的连接方式接入电路。
3、一只小彩灯正常工作电压是4V ，应将_______只彩灯_______联在家庭电路中，才能正常工作。
4．当通过导体的电流为0.6A ，导体两端电压为9V 时，该导体的电阻值为______Ω，若通过该导体的电流为0.3A 时，则该导体的电阻值为_____Ω。
5.三个阻值都是10Ω的电阻以不同方式接到电源电压为3V 的电路中，整个电路能产生的最小电流是 A ，最大电流是 Ａ。
6.如图6所示电路中，电源电压保持不变，电阻R 1的阻值为20Ω，闭合开关S ．电流表A l的示数为0.3A ，电流表A 2的示数为0.1A ，则电阻R 2= Ω7、在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图7所示。
由图可知，元件甲的电阻是＿＿＿＿Ω，将元件甲、乙并联后接在电压为2V 的电源两端，则流过干路的电流是＿＿＿＿A 。
8、根据导电性能可以把物质分为导体、半导体和绝缘体。
在玻璃杯、电炉丝、橡胶手套、热敏材料，这些物品中利用半导体材料制成的是 ，20世纪初，科学家发现有些物质在温度很低时，如铝在 1.39K （-271.76°C ）以下，电阻就变成零，这就是_________现象。
二、选择题（请把每题唯一正确选项填入下表。
每题3分，共30分）9 10 11 12 13 14 15 16 17 18图6图79.比较电流表和电压表的使用方法，下列说法错误的是： （ ） A ．接入电路前要估计测量值的范围，来选定量程B ．接入电路时都要使电流从正接线柱流入，从负接线柱流出C ．接入电路时两表都严禁将表的两个接线柱直接接到电源的两极上D ．使用前都要检查指针是否对准零刻度线10.关于电阻，下列说法中正确的是： （ ） A ．绝缘体不容易导电，是因为它们没有电阻 B ．导体和绝缘体的电阻大小只跟材料有关 C ．将一根铜导线均匀拉长后，其电阻变大 D ．铜导线的电阻一定比铝导线的电阻小11.超导体有着十分诱人的应用前景，假如科学家研制出了常温下的超导体，你认为将他用来做下面哪种产品最为合适 （ ）A ．输电导线;B ．熔断器内的保险丝;C ．白炽灯的灯丝;D ．测电笔内的高电阻.12、雷电是大气中一种剧烈的放电现象。
新人教版九年级物理电学动态电路及“取值范围”测试题
新人教版九年级物理电学动态电路及“取值范围”测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示的电路中，移动滑动变阻器的滑片，电压表的示数从8V变为6V，电流表的示数变化了0.2A，则该定值电阻所消耗功率的变化量为（）A．0.4W B．2.8W C．1.6W D．1.2W2 . 在如图所示的电路中，电阻R2＜R1，若保持电路的总电流不变，那么为了使通过R1的电流稍增大一点，可采用的措施是（）A．与R2并联一个比R2小得多的电阻B．与R2并联一个比R2大得多的电阻C．与R2串联一个比R2小得多的电阻D．与R2串联一个比R2大得多的电阻3 . 如图所示，当断开与闭合时，电流表的两次示数之比是，由此可知是（）A．B．C．D．4 . 如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB．开关S1、S2都闭合，灯泡L1和L2并联C．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D．闭合S1、S2中任意一个开关，都会有灯泡发光5 . 如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图所示，下列判断不正确的是（）A．R1的电阻为5ΩB．滑动变阻器的最大电阻为10ΩC．电路消耗的最大功率为0.6WD．若将R1 与R2并联接在此电源上，则干路中的最小电流为0.9A6 . 如图所示的电路中，甲灯泡比乙灯泡亮．则下列描述中错误的是A．P甲＞P乙B．U甲＞U乙C．I甲＞I乙D．R甲＞R乙7 . 定值电阻R1标有“10Ω，0.5A”字样，定值电阻R2标有“20Ω，1A”字样.将R1、R2连入电路中，下列说法正确的是（）A．若将R1、R2串连入电路中，通过R1、R2的电流之比为1:2B．若将R1、R2串连入电路中，电路两端允许加的最大总电压为25VC．若将R1、R2并连入电路中，电路的总电阻为30ΩD．若将R1、R2并连入电路中，干路中的最大电流为0.75A8 . 如图中，将滑动变阻器接入电路中，当滑片向端移到时，电路中的电阻变大，则应该连接的接线柱是（）A．和B．和C．和D．和二、填空题9 . 如图是甲、乙两导体的电流与电压的关系图象，由图可知R甲R乙．（填＜、＞或=）若将甲和乙并联接在电路中，通过它们的电流之比I甲：I乙= ．10 . 如图电表表，家庭电路长时间工作时通过的电流最大不能超过__________．600imp/kW h表示每消耗1kw h 的电能，电能表的脉冲指示灯闪烁600次．若一个用电器单独工作3min，该电能表的脉冲指示灯闪烁了60次，则该用电器消耗的电能是__________，用电器的实际电功率是__________．如图示数是本月末的电表示数，从记录本上查出上月末电能表的示数是9136kw h，若按元/ kw h计费，小向家本月应缴电费__________元．11 . 如图所示的电路，电源电压恒为18V，电压表量程为0~15V，电流表量程为0~3A，滑动变阻器的规格为“20Ω2A ”，灯泡标有“ 12V12W ”字样。
人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)
人教版九年级物理全一册《第十五章电流和电路》章节测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列说法中，正确的是（）A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电2．如图所示，要使开关S闭合后小灯泡L能够发光，在金属夹ab间可接入的物品是（）A．棉线B．铅笔芯C．塑料尺D．干燥的小木棍3．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。
用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被吸引，下列说法正确的是（）A．吸管和橡胶棒带同种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管失电子带正电D．吸管和餐巾纸摩擦时，吸管得电子带负电4．以下电路中，电流表连接方法正确的是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。
下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．如图甲所示，某同学在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，按照图案形状用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示。
人教版物理九年级全册 电功率随堂检测
18.2 电功率同步卷2一．选择题（共10小题）1．如图所示的电路中，电源两端电压U保持不变．小灯泡L标有“6V 3W”字样，且灯丝电阻不变。
当三个开关都闭合时，小灯泡正常发光，电流表示数为0.6A；当只闭合开关S，滑动变阻器的滑片置于某点时，电路的总功率为P，小灯泡L消耗功率是它额定功率的0.25倍。
下列判断正确的是（）A．R L＝60ΩB．P＝1.5W C．R＝12ΩD．U＝12V2．如图所示，小五同学设计了一种烟雾报警装置，R0为定值电阻，R为光敏电阻，其阻值随激光的光照强度减弱而增大。
当电路中电流小于或等于0.2A时，烟雾报警器报警。
若S闭合后，当电流从0.2A变化为0.5A时，光敏电阻R的电功率从3.2W变化为2W，在此变化过程中，下列说法正确的是（）A．烟雾浓度逐渐减小时，电压表的示数变大B．电源电压为20V，R0的电阻为40ΩC．当电压表的示数为4V时，烟雾报警器报警D．R0消耗的电功率变化了8.4W3．将标有“6V 3W”的灯泡L1和标有“3V 3W”的灯泡L2并联起来，为保证其中一盏灯正常发光，且另一盏灯不会烧毁，不考虑温度对灯丝电阻的影响，则电路中的最大总功率为（）A．9W B．0.6W C．3.75W D．2.4W4．如图甲所示是小明设计的调光灯电路图，他将粗细均匀的铅笔芯AB通过回形针连入电路，小灯泡的额定电压为6V。
闭合开关S后，回形针从B端滑到A端的过程中，电流表示数随电压表示数变化的图像如图乙所示。
则（）A．铅笔芯AB的阻值为6ΩB．回形针向左滑动过程中，灯泡的阻值变小C．小灯泡的最小功率为1.5WD．电路消耗的最大功率为6W5．多功能煲汤炖锅可以实现保温、慢炖、快炖三种功能，使用时可通过旋钮开关实现功能切换。
如图是模拟加热原理图，其中测试电源的电压为12V，四段电热丝电阻均为5Ω，保温、慢炖、快炖所需加热功率依次增大，下列说法正确的是（）A．开关旋至“2”挡，开启保温功能B．开启快炖功能，电路中的总电阻为10ΩC．从快炖到慢炖，电路总电流变化25AD．快炖与慢炖电路总功率之差为28.8W6．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。

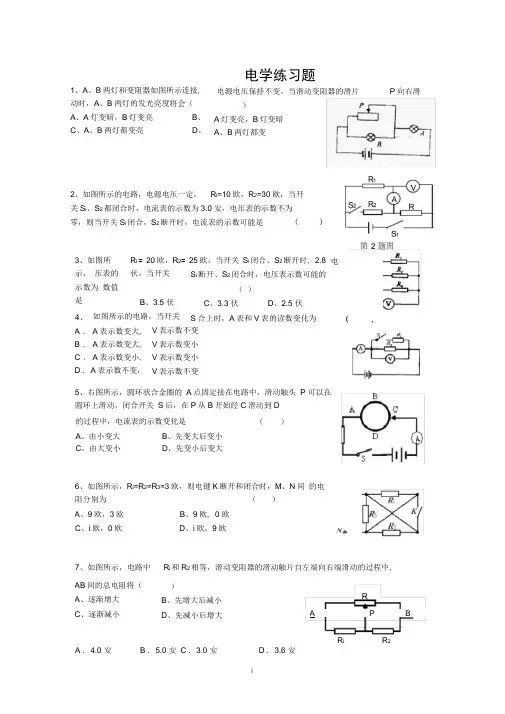

(完整word版)新课标人教版物理九年级电学练习题 (含答案)(word文档良心出品)
电学 练习题1、A 、B 两灯和变阻器如图所示连接，电源电压保持不变。
当滑动变阻器的滑片P 向右滑动时，A 、B 两灯的发光亮度将会（ ） A 、A 灯变暗，B 灯变亮 B 、A 灯变亮，B 灯变暗 C 、A 、B 两灯都变亮 D 、A 、B 两灯都变2、如图所示的电路，电源电压一定，R 1=10欧，R 2=30欧，当开 关S 1、S 2都闭合时，电流表的示数为3.0安，电压表的示数不为零，则当开关S 1闭合，S 2断开时，电流表的示数可能是 ( )A ．4.0安B ．5.0安C ．3.0安D ．3.6安3、如图所示，R 1＝20欧，R 2＝25欧，当开关S 1闭合、S 2断开时，电压表的示数为2.8伏，当开关S 1断开、S 2闭合时，电压表示数可能的数值是 （ ）A 、4.0伏B 、3.5伏C 、3.3伏D 、2.5伏4、 如图所示的电路，当开关S 合上时，A 表和V 表的读数变化为 ( ) A ．A 表示数变大，V 表示数不变 B ．A 表示数变大，V 表示数变小 C ．A 表示数变小，V 表示数变小 D ．A 表示数不变，V 表示数不变5、右图所示，圆环状合金圈的A 点固定接在电路中，滑动触头P 可以在圆环上滑动，闭合开关S 后，在P 从B 开始经C 滑动到D 的过程中，电流表的示数变化是 （ ） A 、由小变大 B 、先变大后变小C 、由大变小D 、先变小后变大6、如图所示，R 1=R 2=R 3=3欧，则电键K 断开和闭合时，M 、N 间的电阻分别为 （ ） A 、9欧，3欧 B 、9欧，0欧C 、1欧，0欧D 、1欧，9欧7、如图所示，电路中R 1和R 2相等，滑动变阻器的滑动触片自左端向右端滑动的过程中，AB 间的总电阻将（ ）A 、逐渐增大B 、先增大后减小C 、逐渐减小D 、先减小后增大V A· S 2 · S 1 ·第2题图 · R 1R 2 R R 1 R 2A P BRV A P8、右图中甲、乙两个滑动变阻器的外形、尺寸完全相同，而且两个滑动金属片固联在一起，可以同时向左或向右移动同样的距离。
(完整版)新课标人教版物理九年级电学部分测试题_-(含答案),推荐文档
线，根据实验数据绘出被测电阻 R 的 U﹣I 图象如图 2 所示．当电流表和电压表能按要求工作时，R 消耗
的最大功率与最小功率之比为（ ）
A．25：4 B．64：25 C．9：2 D．4：1
8．（3 分）如图是抓拍机动车闯红灯装置的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，
压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆．下列有关说法正确的
二．填空题（共 7 小题，满分 14 分，每小题 2 分） 14．（2 分）如图所示是探究“电流产生的热量与电阻关系”的实验装置．已知 R 甲＞R 乙，其余条件均相 同．将两电阻丝串联入电路是为了控制通过两电阻丝的 及通电时间相等．实验发现，甲瓶 温度计示数升高快，表明该实验条件下，导体的电阻越大，电流产生的热量越 ． 15．（1 分）在相距 100km 的甲、乙两地间沿直线架设两条输电线．输电线的电阻与其长度成正比．若输 电线在某处发生了短路，为确定短路位置，在甲、乙两地的检修人员用输出电压相同且不变的电源和电 流表做成如图所示的测量仪，并分别进行了如下测量：将测量仪连接 ab 时，电流表的示数为 0.3A；将测 量仪连接 cd 时，电流表的示数为 1.2A．由此可判断短路位置离甲地的距离为 km．
（第 1 题图）
（第 2 题图）
（第 3 题图）
4．（3 分）为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是 380V，额
定功率是 15kW，连接该电热水器时，有四种绝缘铜芯导线供选择，其规格如表所示，从既安全又经济的
方面考虑，选用导线的横截面积是（ ）
5．（3 分）为了探究“电流通过导体产生的热量跟什么因素有关”，某同学将两段阻值不同的电阻丝
新人教版九年级物理月考试卷三--电学一
新人教版九年级物理月考试卷（电学部分）一、填空题（每空2分，满分20分）1．电子式电能表表盘上标有“3000imp/kW•h”的字样（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是kW•h，该用电器的功率是W．2．我国空调“能效比”实行新的等级标准，空调制冷“能效比”EER是指空调制冷量与制冷时消耗的电功率比。
小明家需要一台制冷量为3200W的空调，若选“能效比”为3.2的空调，则制冷消耗的电功率为________W；若选“能效比”为4.0的空调，工作1h将比原空调节约电能_______kW·h。
3．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数，电压表示数与电流表示数之比．（两空均选填“变大”、“变小”或“不变”）4．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如右图所示．则由图可知，元件A的电阻为Ω将A和B并联后接在电压为2.5V的电源两端，则通过A 和B的总电流是A．5．如图电路，当开关S闭合后，若电阻R1、R2并联，则甲表是表，乙表是表．二、选择题（共7小题，每小题3分，满分21分）1．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，12被推动的距离越大，仪器的示数就越大．如图所示的四种电路，其中滑动变阻器的滑片向右滑动时，电表示数增大的电路是（）3题图4题图5题图4.卫生间的换气扇和照明灯的电路连接如图所示，下列说法正确的是（）A、换气扇和照明灯不能同时工作B、换气扇和照明灯只能同时工作C、换气扇和照明灯同时工作时，通过他们的电流一定相等D、换气扇和照明灯同时工作时，他们两端的电压一定相等5.如图所示的电路中，电源两端的电压不变。
开关S闭合，灯L正常发光。
把滑动变阻器的滑片向右滑动，下列说法正确的是（）A、电压表的示数变大，灯L变亮B、电压表的示数变小，灯L变暗C、电流表的示数变大，灯L变暗D、电流表的示数变小，灯L变亮6.如图所示的电路中，R1和R2均为定值电阻，电源电压保持不变，闭合开关S1和S2，两电表均有示数。
初三物理电学试题及答案人教版
初三物理电学试题及答案人教版一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 以下哪个不是导体？A. 铁丝B. 铜线C. 盐水D. 玻璃答案：D3. 欧姆定律表达式为：A. V = I * RB. I = V / RC. R = V / ID. V = R / I答案：B4. 串联电路中，总电阻与各分电阻的关系是：A. 等于最大电阻B. 等于各分电阻之和C. 等于各分电阻之积D. 等于最小电阻答案：B5. 并联电路中，总电阻与各分电阻的关系是：A. 等于最大电阻B. 等于各分电阻之和C. 等于各分电阻之积D. 等于各分电阻的倒数之和的倒数答案：D6. 电源的电动势表示电源将其他形式的能量转化为电能的能力，其单位是：A. 焦耳（J）B. 瓦特（W）C. 伏特（V）D. 安培（A）答案：C7. 电功率的单位是：A. 焦耳（J）B. 瓦特（W）C. 伏特（V）D. 安培（A）答案：B8. 电能的单位是：A. 焦耳（J）B. 瓦特（W）C. 伏特（V）D. 安培（A）答案：A9. 以下哪个不是电路的基本组成元件？A. 电源B. 开关C. 导线D. 电阻答案：D10. 电容器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 伏特（V）D. 安培（A）答案：A二、填空题（每空1分，共10分）11. 电流通过导体时，导体对电流的阻碍作用称为________。
答案：电阻12. 电压是使电路中形成电流的________。
答案：原因13. 串联电路中，电流处处________。
答案：相等14. 并联电路中，电压处处________。
答案：相等15. 电功的计算公式是________。
答案：W = UIt三、简答题（每题5分，共10分）16. 请简述欧姆定律的内容。
答案：欧姆定律指出，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比。
2024九年级物理全册第十八章电功率综合能力检测题新版新人教版
第十八章综合实力检测题(时间：90分钟满分：100分)一、单项选择题(每小题3分，共30分)1．下列数据中，最接近实际状况的是( D )A．一般家用照明灯的工作电流约为2 AB．电饭锅加热挡的功率约为100 WC．家用电风扇的额定功率约为2000 WD．一节新干电池的电压约为1.5 V2．小明家上次查看电能表示数为8 5 4 3 2，本次查看时电能表示数如图所示，则下列说法正确的是( C )A.他家在这段时间内消耗的电能为903 kW·hB．电能表是测量电功率的仪表C．若只让一个标有“220 V1000 W”字样的电热水器正常工作10 min，则电能表的圆盘转了600转D．这个电能表的额定功率为2200 W3．将规格为“2.5 V0.3 A”的小灯泡L1和规格为“3.8 V0.3 A”的小灯泡L2串联接在3 V的电源上，灯泡的电阻不变，则下列推断正确的是( B )A．L1的电阻大于L2的电阻B．L1发光比L2暗C．两只灯泡都正常发光D．两只灯泡实际功率相等4．电热毯内的电阻丝断了，假如将电阻丝的两个断头接上后接着运用，电热毯的接头处很简单被烧焦，这样做很担心全，接头处的电阻常称为“接触电阻”。
下列关于“接触电阻”的推断正确的是( A )A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联5．为了探讨热敏电阻对电路的影响，小李设计了如图所示的电路。
电源电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度的上升而减小。
闭合开关S后，小李在热敏电阻R1上擦了一些酒精，用扇子对着它扇风时，下列说法中正确的是( A )A．电流表示数变小B．电压表示数变大C．电压表与电流表示数之比变小D．电路的总功率变大第5题图第6题图6．电源电压3 V保持不变，把标有“3 V 3 W”的灯L1和标有“3 V 1.5 W”的灯L2按如图的方式连接(灯丝电阻均不变)，当开关闭合后，则下列说法中正确的是( C ) A．灯L1消耗的实际功率是3 WB．灯L2消耗的实际功率是1.5 WC．两灯消耗的总功率是1 WD．电压表的示数与电源电压之比是1∶27．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是( C )A．A的电阻值为6.25 ΩB．A和B串联，电路中电流为0.4 A时，A、B的电功率之比为5∶4C．A和B并联在电压为2.5 V的电源两端，A、B的电功率之比为5∶4D.当A和B串联，两者电阻相同时，电源电压为3 V第7题图第8题图8．如图所示的电路中，电源电压保持不变，当开关S闭合，S1断开，甲、乙两个表为电流表时，R1和R2消耗的功率P1∶P2＝2∶3，当开关S和S1都闭合，甲、乙两表为电压表时，两电压表示数U甲∶U乙和R1、R2消耗的功率P1′∶P2′分别为( A )A．5∶23∶2 B．2∶34∶9C．5∶22∶3 D．2∶39∶49．在如图所示的实物电路中，电源电压恒为3 V，滑动变阻器的规格为“10 Ω 1 A”，灯泡上标有“2.5 V 1 W”的字样，闭合开关后调整滑动变阻器的滑片，在保证各元件平安的状况下，下列说法正确的是( D )A.小灯泡正常发光时的电阻为2.5 ΩB.向右移动滑片时，电压表V1的示数变小，小灯泡亮度变暗C．向右移动滑片时，电压表V2与电流表A的示数之比不变D．让小灯泡正常发光1 min，滑动变阻器产生的电热为12 J第9题图第10题图10．如图甲所示的电路中，电源电压为8 V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变更关系如图乙所示，依据图象信息可知，下列推断正确的是( C )A．R0的阻值为10 ΩB．R0的最小功率为0.4 WC．电路的最大总功率为3.2 WD．滑动变阻器的最大阻值为120 Ω二、填空题(每空2分，共22分)11．某充电器上标有“5 V 2 A”字样，表示充电电压是5 V，最大输出电流是2 A，充电时的能量转换是电能转化为__化学__能。
人教版九年级上学期物理电学大题专项训练30题
九年级电学大题专项训练30题一．计算题（共6小题）1．如图所示，R1=25Ω，小灯泡L的规格为“2.5V 0.3A”，电源电压保持不变．（1）S1、S2都断开时，小灯泡L正常发光，求电源电压；（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的功率．2．如图的电路中，电源电压U=6V且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω．求：（1）只闭合S1，通过R1的电流是多大？（2）只闭合S2，R2两端的电压是多大？3．如图所示，将滑动变阻器的滑片P移到M端，闭合开关S，电流表有示数为1.0A，电压表的示数为6V；滑片P移到N端，闭合开关S，电压表表的示数为2V．求：（1）电源的电压及电阻R0的阻值；（2）滑动变阻器的最大阻值．4．如图所示的电路中，电源电压是9V，小灯泡L上标有“6V 6W”字样（忽略温度对灯丝电阻的影响）（1）求小灯泡正常发光时电阻；（2）闭合开关S1和S2，为了保证电路安全，滑动变阻器接入电路的电阻的最小值是多少？（3）闭合开关S1、断开开关S2，滑动变阻器的滑片从某点滑动到另一点时，电压表的示数由5V变化到1V，电流变化了0.4A．求R0的值及该过程中灯泡的最大功率．5．在图（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求电阻R1两端的电压U1．②求此时滑动变阻器R2连入电路的阻值．③在移动变阻器滑片P的过程中电压表示数的变化量△U最大，求该最大变化量△U最大．6．如图所示，电源电压恒定为6V，R1为6Ω，R2为12Ω．（1）当开关S1、S2断开时，电流表的示数是0.2A，求R3的阻值？（2）当S1闭合、S2断开时，电流表的示数？（3）当S1、S2都闭合时，电流表的示数？二．解答题（共24小题）7．（1）如图①所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作．（2）请你根据图②甲所示的电路图，用笔画线代替导线，将图②乙中未连接好的器材连接起来（连线不能交叉）．8．根据图中的实物图画出相应的电路图在虚线框内．9．在探究“并联电路电流规律”的实验中，小明设想L1和L2并联，开关同时控制两灯，电流表测L1的电流，图中已画部分连线．请你根据小明设想将图甲未完部分用笔画线代替导线正确连接完整．开关闭合后电流表的示数0.3A，请在右边方框画出电流表指针所指的位置．10．李明想测量一个电阻器的阻值大小，他选用了电流表、电压表、规格为“20Ω 1.5A”的滑动变阻器、电压为6V的电源、开关和导线．（1）图是李明在实验中未完成连接的实物电路，请你替李明完成电路的连接．（2）电路连接好后，李明应将滑动变阻器的滑片移动到（选填“左”或“右”）端，再闭合开关进行实验．（3）闭合开关后，李明发现电流表无示数，电压表有示数，任意移动滑动变阻器的滑片电压表示数不变，产生这一故障的原因可能是．（4）故障排除后，李明测得的实验数据如下表，其中第3次测量时，电压表示数如图所示，数逐渐增大时，电压表与电流表示数的比值也逐渐增大，造成这一现象的原因是．11．【探究名称】探究并联电路中电流的关系．【提出问题】如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？【】（1）按图示连接电路；（2）把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表；（3）为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当重做上述实验；（4）整理器材．【分析与论证】（1）在接、拆电路时，开关必须；（2）上面设计的表格中存在的不足之处是：；（3）电流表连入电路前出现上图所示的现象，必须要；实验时，开关闭合后出现上图所示的实验现象，原因是；（4）表格补充完整后，通过对上面数据的分析，可以得出结论：并联电路干路中的电流等于．12．请你设计电路测量2.5V小灯泡（电阻大约为10Ω左右）额定功率，将电路图画在虚线框内；用笔画线将图中的电路连接完整．13．如图示，按要求画好电路图，再根据电路图，在右边连接出对应的实物图．电路要求：（1）L1与L2组成并联电路，（2）S1控制L1，S2同时控制L1与L2．14．根据下图的电路图连接右边对应的实物图，电路中的电流不超过0.6A，电压不超过3V．15．按要求完成如图的实物图连接．要求：两灯串联，电压表测量L1两端的电压．16．如图甲是研究导电液体的电阻与横截面积关系的实验装置，有机玻璃容器（该容器是绝缘体）内壁的两端安装了铜片M、N，容器内注入了适量的导电液体，电源电压保持12V 不变；（1）请将图甲中电流表（量程0.6A）连入电路，闭合开关前，滑片P应置于滑动变阻器的（填“最左端”“最右端”或“正中间”）；（2）测出导电液体的横截面积S，闭合开关，调节滑动变阻器，记录电表示数，算出电阻R，断开开关，继续向容器注入导电液体，改变导电液体的横截面积，重复上述实验，得到如表中的数据，图乙是某次电表的示数，则导电液体的电阻为Ω；）分析表中数据可知，导电液体的横截面积越大，电阻越；若导电液体的横截面积变为前一次的2倍，则其电阻大小变为前一次的；（4）李明改用一段可拉伸的乳胶管（是绝缘体），将乳胶管灌满导电液体，两端用金属塞堵住管口，若均匀拉伸乳胶管，使其横截面积变为原来的一半，此时导电液体的电阻（填“等于”或“不等于”）原来的2倍，这是由于李明实验时没有控制导电液体的不变．17．阅读下列一段文字，回答问题：我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为R=，其中R、L、S分别表示导体的电阻、导体的长度和横截面积．而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率．材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；猜想3：电阻率与材料的种类有关．在国际单位制中的单位是．（2）分析比较实验序号1、2的数据，可以初步确定猜想1是（正确/错误）的．（3）分析比较实验序号的数据，可以初步确定猜想2是错误的．（4）分析比较实验序号1、4、5的数据，可得到的初步结论是．（5）根据表中的数据，如果要制作一个滑动变阻器，应选用材料作为电阻线圈，这是因为相同规格的这种材料电阻较（大/小）．18．科学兴趣小组为了探究导电液体在体积相同时，其电阻与长度的关系，于是选取一段可拉伸的乳胶管（乳胶管是绝缘体），灌满某种导电液体，两端用金属塞堵住管口，形成一段长为10厘米的封闭液柱．选择合适的电压表、电流表、滑动变阻器、电源等器材连接电路如图，电源电压保持12伏不变．（1）闭合开关前，滑动变阻器的滑片应处在端．（2）闭合开关，移动滑动变阻器的滑片，当电压表示数为9伏时，记录第一次电流表示数次电流表的示数应是安．（3）查阅资料得知：当材料和横截面积一定时，导体的电阻与其长度成正比．但是通过多次实验发现，当液柱长度变为原来2倍时，其电阻大大超过原来的2倍．请对此作出合理的解释：．19．如图所示的电路中，电源电压不变．电阻R1的阻值为20Ω，滑动变阻器R2上标有“100Ω2A”字样．闭合电键S，电流表A的示数为0.4A，电压表V的示数为10V．求：（1）电阻R2连入电路的阻值；（2）电源电压U；（3）现用阻值为10Ω的电阻替换R1，要求在移动变阻器滑片P的过程中，不更换电表量程，两电表的指针能达到满刻度处，且电路能正常工作，求变阻器R2连入电路的阻值范围．20．小芳为了探究“电流与导体两端电压的关系”，连接了如图甲所示的电路（电源电压为3V恒定）．（1）用笔画线将甲图中电路连接完整，要求滑动变阻器的滑片P向A端滑动时，接入电路的电阻变小．（2）闭合开关后，电流表无示数，电压表示数为3V，产生该现象的原因可能是．（3）排除故障后闭合开关，移动滑片P，根据实验数据绘制了电阻R的I﹣U图象如图丙中a，分析图象中数据，电阻R的阻值为R=Ω，可得结论：在一定时，通过导体的电流与导体．滑动变阻器除保护电路外，另一作用是．（4）小芳仅将实验中的电阻R拆下，换用一个额定电压为2.5V的小灯泡，继续实验．移动滑片P到某一点，电压表示数如图乙所示，此时小灯泡两端电压为V，实验得到L的I﹣U图象如丙中的图线b，则小灯泡的额定功率为W．21．在探究“电流与电压的关系”的实验中，实验器材有：电源（电压恒为9V）、滑动变阻器、开关、电流表、电压表、10Ω电阻、5Ω电阻各一个，导线若干．（1）如图是小明连接的实物电路图，要用电压表测量R1两端的电压，导线a、b、c中有一根连接错误，这根导线是．（2）电路连接正确后，闭合开关，滑动变阻器滑片P从A端滑到B端过程中，电压表的示数（选填“变大”或“变小”）．（3）将变阻器的滑片从一端移动到另一端的过程中，电压表示数变化范围是3～6V，记录的几组实验数据如表所示．①分析表中数据可得：电阻一定时，通过电阻的电流与其两端的电压．根据表中数据计算可得，本实验所用的滑动变阻器电阻最大值为Ω．电流I/A 0.3 0.4 0.5 0.622．甲乙两小组探究“电流与电压和电阻的关系”．实验室提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω2A”“50Ω 1A”），小灯泡一只（额定电压2.5V），导线若干．（1）甲小组探究“电流与电压的关系”．①请你根据图甲的电路图用笔划线代替导线将图乙中的实物电路连接完整．②他们将5Ω的电阻接入电路，检查无误后闭合开关，发现电压表无示数，电流表有示数，造成这一现象的原因可能是（写出一条即可）①将5Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为1.5V，并记下相应的电流值．再用10Ω的电阻替代5Ω的电阻，此时滑片应向（选填“左”或“右”）端移动直到电压表的示数为V，读出电流表的示数．②为了完成用四个定值电阻进行实验，应选择滑动变阻器的规格是．③他们用小灯泡替换定值电阻，移动滑片，使小灯泡正常发光，电流表示数如图丙所示，则小灯泡的额定功率是W．23．探究“一定电压下，电流与电阻的关系”．提供的实验器材有电源（电压恒为4.5V），电流表、电压表各一个，开关一个，三个定值电阻（10Ω，15Ω，20Ω），滑动变阻器一个（40Ω，1A），导线若干．（1）请根据图1电路图用笔画线将图2实物图连接完整．（2）实验时，在a、b间先接入20Ω的电阻，闭合开关，移动滑片P使电压表的示数为2V，记下相应电流值，再改接15Ω的电阻，此时滑片P应向（选填“E”或“F”）端移动，移动滑动变阻器的目的是．）如表所示，根据分析，得到的结论是．0，电压表示数接近电源电压，则出现故障的原因可能是．24．探究电流与电压的关系【实验器材】电压表、电流表、三种不同规格的滑动变阻器（A：“10Ω 1.5A”、B：“20Ω1A”、C：“50Ω1A”）、开关、新干电池三节、定值电阻R=10Ω、导线若干．【制定计划与设计实验】（1）请依照图1所示的电路图，用笔画线代替导线，将图2中电路连接完整，要求滑动变阻器的滑片P向左滑时，电流表示数变大，导线不能交叉；（2）闭合开关前，要将滑动变阻器滑片移至（填“左”或“右”）端，这样做可以起到的作用；此实验中滑动变阻器的另一个作用是“改变定值电阻两端的电压”，请你写出一种不用变阻器，也可以“改变定值电阻两端电压”的方法：．【进行实验与收集证据】（1）小莲按要求正确连接电路，且电路元件完好，实验过程中，发现电压表指针偏转到满刻度处的位置，其原因可能是．（任意写出一个）（2）小莲在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，要测出表格中的实验数据，实验时所用的滑动变阻器规格为（选填规格的编号即可）【实验结论】通过上表中的数据，我们可以得出：．25．在图所示的电路中，电源电压保持不变，定值电阻R1=10Ω，R2为滑动变阻器，闭合开关S，当滑片P在b端时，电流表的示数为0.6A；将滑片P移至a端时，电压表示数为4V，求：（1）电源电压；（2）当滑片在a端时，电流表的示数是多大．26．如图所示电路中定值电阻R1=5Ω，R2为滑动变阻器，电源电压保持不变．当滑片在a 端时，电流表示数为0.6A，滑片在b端时电压表示数为2V．求：（1）电源电压；（2）滑动变阻器R2的最大阻值．27．为了探究“通过导体中的电流与电压、电阻的关系”，某同学连接了如图所示的电路图．（1）请将如图所示的实物连接成实验电路（要求滑动变阻器的滑片向左移电流表示数变小），并在方框内画出电路图．（2）连接电路时，开关应，变阻器的滑片P应置于端．（填“左”或“右”）（3）接通电路后，发现电流表指针不偏转，电压表指针有明显的偏转，调节变阻器的滑片时也没有任何的变化．你认为电路中的故障是．（4）在研究导体中的电流与电压的关系时，滑动变阻器的作用是．（5）此电路还可以研究的实验是．28．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示．（1）连接电路前，开关必须．（2）请请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允许交叉）（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是A．电流表坏了；B．滑动变阻器短路；C．电阻处接触不良；D．电阻短路．（4）排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，）实验结果是：．29．小亮用图甲所示的电路探究“电阻上的电流跟两端电压的关系”，所用器材如下：电压表（0～3V，0～15V）；电流表（0～0.6A，0～3A）；滑动变阻器A（0～10Ω）；滑动变阻器B（0～200Ω）；阻值为5Ω、10Ω的定值电阻各一个；两节干电池、开关和导线若干．（1）①用R=5Ω的定值电阻做实验时，小亮应选用电流表的量程是，为方便调节电流，应选用滑动变阻器（选填“A”或“B”），接通电路前，应把滑片P移到滑动变阻器的（选填“左”或“右”）端．②调节滑片P使电压表示数是2.5V，电流表示数如图乙所示，通过R的电流为A．要继续测量R两端电压为2V时通过的电流，应将滑片P向（选填“左”或“右”）移动，记录对应的电压和电流值．③为使结论具有普遍性，还应该换接的电阻，重复上述实验．（2）完成全部实验后，小亮细看说明书，知道电压表实际上相当于一个阻值较大的电阻，0～3V档的阻值是3000Ω，由于电压表有电阻，把它连入电路后，不可避免地要改变被测电路中的电流．本实验中，如果把滑片P移到滑动变阻器左端，通过电流表的电流为I，断开电压表，通过电流表的电流为I′，请通过计算，说明连入电压表对被测电流的影响很小．30．某实验小组做“测定一组电阻R1、R2、R3的阻值”的实验，电路图如图甲所示．已知电阻R1约为2欧，电阻R2约为5欧，电阻R3约为20欧．该实验供选用的器材有：A、电源（电压恒定9伏）B、电流表（量程0～0.6安）C、电压表（量程0～3伏）D、开关、导线若干E、滑动变阻器（最大电阻10欧，额定电流1.5安）F、滑动变阻器（最大电阻20欧，额定电流1.5安）G、滑动变阻器（最大电阻60欧，额定电流0.6安）H、滑动变阻器（最大电阻70欧，额定电流0.1安）（1）为了测定R1、R2、R3的阻值，实验中应选用的滑动变阻器是（填字母编号）．（2）根据实验电路图，请在答题纸上用划线当导线完成实物图乙的连接．（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为伏，电阻的阻值为欧．初三物理电学大题专项训练30题参考答案与试题解析一．计算题（共6小题）1．（2016•厦门）如图所示，R1=25Ω，小灯泡L的规格为“2.5V 0.3A”，电源电压保持不变．（1）S1、S2都断开时，小灯泡L正常发光，求电源电压；（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的功率．【考点】欧姆定律的应用．【分析】（1）S1、S2都断开时，R1与L串联，小灯泡L正常发光，可知电路中电流，由串联电路特点和欧姆定律计算电源电压；（2）S1、S2都闭合时，R1与R2并联，电流表测干路电流，由并联电路特点和P=UI计算R2的功率．【解答】解：（1）由电路图可知，S1、S2都断开时，R1与L串联，小灯泡L正常发光，所以U L=U额=2.5V，电路中电流：I=I1=I额=0.3A，由I=可得R1两端电压：U1=I1R1=0.3A×25Ω=7.5V，由串联电路电压特点可得电源电压：U=U额+U1=2.5V+7.5V=10V；（2）由电路图知，S1、S2都闭合时，R1与R2并联，电流表测干路电流，由并联电路的电压特点知：U=U1′=U2=10V，通过R1的电流：I1′===0.4A，由并联电路的电流特点可得，通过R2的电流：I2=I′﹣I1′=0.6A﹣0.4A=0.2A，所以R2的功率：P2=UI2=10V×0.2A=2W．答：（1）电源电压为10V；（2）R2的功率为2W．【点评】本题考查了串联和并联电路特点以及欧姆定律的应用，解题的关键是正确分析开关在不同状态下电路结构．2．（2016•南开区二模）如图的电路中，电源电压U=6V且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω．求：（1）只闭合S1，通过R1的电流是多大？（2）只闭合S2，R2两端的电压是多大？【考点】欧姆定律的应用．【分析】（1）只闭合S1，只有电阻R1接在电路中，由欧姆定律求出电流．（2）只闭合S2，两电阻串联，应用串联电路特点与欧姆定律求出电流，然后求出电压．【解答】解：（1）由图示电路图可知，只闭合S1，只有电阻R1接在电路中，通过R1的电流为：I1===1A；（2）由图示电路图可知，只闭合S2，两电阻串联，R1、R2串联的总电阻：R=R1+R2=6Ω+4Ω=10Ω，电路中的电流：I2===0.6A，由I=得：R2两端的电压U2=I2R2=0.6A×4Ω=2.4V．答：（1）只闭合S1，通过R1的电流是1A．（2）只闭合S2，R2两端的电压是2.4V．【点评】本题考查了求电流、电压、电流的变化，分析清楚电路结构，应用串并联电路特点与欧姆定律即可正确解题．3．（2016•金牛区模拟）如图所示，将滑动变阻器的滑片P移到M端，闭合开关S，电流表有示数为1.0A，电压表的示数为6V；滑片P移到N端，闭合开关S，电压表表的示数为2V．求：（1）电源的电压及电阻R0的阻值；（2）滑动变阻器的最大阻值．【考点】欧姆定律的应用．【分析】（1）将滑动变阻器的滑片P移到M端时，电路为R0的简单电路，电压表测电源的电压，电流表测电路中的电流，根据欧姆定律求出电阻R0的阻值；（2）滑片P移到N端时，滑动变阻器R与定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流，根据串联电路的电压特点求出R两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出滑动变阻器的最大阻值．【解答】解：（1）滑片P移到M端时，电路为R0的简单电路，电压表测电源的电压，电流表测电路中的电流，则电源的电压U=6V，由I=可得，电阻R0的阻值：R0===6Ω；（2）滑片P移到N端时，滑动变阻器R与定值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U R=U﹣U0=6V﹣2V=4V，因串联电路中各处的电流相等，所以，电路中的电流：I′==，即=，解得：R=12Ω．答：（1）电源的电压为6V，电阻R0的阻值为6Ω；（2）滑动变阻器的最大阻值为12Ω．【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．4．（2016•襄城区模拟）如图所示的电路中，电源电压是9V，小灯泡L上标有“6V 6W”字样（忽略温度对灯丝电阻的影响）（1）求小灯泡正常发光时电阻；（2）闭合开关S1和S2，为了保证电路安全，滑动变阻器接入电路的电阻的最小值是多少？（3）闭合开关S1、断开开关S2，滑动变阻器的滑片从某点滑动到另一点时，电压表的示数由5V变化到1V，电流变化了0.4A．求R0的值及该过程中灯泡的最大功率．【考点】欧姆定律的应用．【分析】（1）由P=计算灯泡电阻；（2）闭合开关S1和S2，L与R1串联，电路要安全就不能超过灯泡的额定电压，由此根据串联电路特点、电功率及欧姆定律公式计算；（3）闭合开关S1、断开开关S2，L、R1、R0串联，电压表测R1两端电压，电流表测电路中电流，根据串联电路的电压特点和欧姆定律由电流相等列式计算R0的阻值，由P=I2R计算灯泡的最大功率．【解答】解：（1）由P=可得，小灯泡正常发光时的电阻：R L===6Ω；（2）由电路图知，当闭合S1、S2，小灯泡L与滑动变阻器R1串联，为保证电路安全，灯两端的最大电压为6V，此时变阻器允许接入电路的电阻为最小，由串联电路特点和P=UI可得，流过R1的电流：I1=I额===1A，R1两端的电压：U1=U﹣U L=9V﹣6V=3V，R1最小电阻：R1===3Ω；（3）当闭合S1，断开S2，小灯泡L、滑动变阻器R1及R0串联，滑片从某点滑动到另一点时，滑动变阻器两端电压从5V变成1V，由串联电路的电压特点知，小灯泡与R0的串联总电压从U总=9V﹣5V=4V变化为U总′=9V ﹣1V=8V．两电流：I′﹣I=0.4A，由串联电路特点和欧姆定律可得：﹣=0.4A，即：﹣=0.4A解得：R0=4Ω；由题，当滑动变阻器两端电压为最小1V时，电路中电流最大，小灯泡功率也最大．此时小灯泡与R0的串联总电压为8V，由P=I2R可得灯泡最大功率：P最大=I最大2R L=（））2×6Ω=3.84W．答：（1）小灯泡正常发光时电阻6Ω；（2）闭合开关S1和S2，为了保证电路安全，滑动变阻器接入电路的电阻的最小值是3Ω；（3）R0的值为4Ω，该过程中灯泡的最大功率3.84W．【点评】本题考查了串联电路特点、欧姆定律、电功率公式的应用，关键是利用电压特点由电压表示表变化得到灯与的R0电压变化．5．（2016•虹口区二模）在图（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求电阻R1两端的电压U1．②求此时滑动变阻器R2连入电路的阻值．③在移动变阻器滑片P的过程中电压表示数的变化量△U最大，求该最大变化量△U最大．【考点】欧姆定律的应用．【分析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）根据图b的量程和分度值读出电路中的电流，根据欧姆定律求出电阻R1两端的电压；（2）根据串联电路的电压特点求出R2两端的电压，根据欧姆定律求出此时滑动变阻器R2连入电路的阻值；（3）比较滑动变阻器允许通过的最大电流和电流表的量程相比较确定电路中的最大电流，此时电压表的示数最小，根据串联电路的特点和欧姆定律得出电压表的最小示数，根据电阻的串联和欧姆定律求出变阻器接入电路中的电阻最大时电路中的电流，根据欧姆定律求出变阻器两端的电压，然后确定电压表的最大示数，然后得出答案．【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．①由图b可知，电流表的量程为0～3A，分度值为0.02A，电路中的电流I=0.8A，由I=可得，电阻R1两端的电压：U1=IR1=0.8A×10Ω=8V；②因串联电路中总电压等于各分电压之和，所以，R2两端的电压：U2=U﹣U1=18V﹣8V=10V，R2连入电路的阻值：R2===12.5Ω；③滑动变阻器允许通过的最大电流为1A，电流表的量程为0～3A，则电路中的最大电流I大=1A，此时电压表的示数最小，所以，U2小=U﹣U1大=U﹣I大R1=18V﹣1A×10Ω=8V，当滑动变阻器接入电路中的电阻最大时，电路中的电流：I′===0.3A，R2两端的电压：U2′=I′R2大=0.3A×50Ω=15V，即电压表的最大示数U2大=15V，则△U2最大=U2大﹣U2小=15V﹣8V=7V．答：①电阻R1两端的电压为8V；②此时滑动变阻器R2连入电路的阻值为12.5Ω；③在移动变阻器滑片P的过程中电压表示数的变化量△U最大为7V．【点评】本题考查了串联电路的特点和欧姆定律的应用，会判断电压表的最大和最小示数是关键．6．（2016•营口二模）如图所示，电源电压恒定为6V，R1为6Ω，R2为12Ω．（1）当开关S1、S2断开时，电流表的示数是0.2A，求R3的阻值？（2）当S1闭合、S2断开时，电流表的示数？（3）当S1、S2都闭合时，电流表的示数？。
2024年九年级物理全册第十五章电流和电路单元检测试卷新版新人教版
第十五章电流和电路考试总分： 100 分考试时间： 90分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（共 14 小题，每小题 2 分，共 28 分）1.下列说法中正确的是（）A.相互吸引的两个物体肯定带异种电荷B.毛皮与橡胶棒摩擦后，橡胶棒带负电是因为通过做功创建了电C.运汽油的汽车都有一条铁链子拖地，是为防止汽油因振动摩擦起电后引起爆炸．通过与地相连的铁链使油罐带的电荷导入地下，从而避开造成危害D.导体简洁导电是因为导体里有大量的电荷2.下列各种说法中正确的是（）A.物体做功越多机械效率就越高B.做功越快的机械，功率肯定越大C.物体的温度越高含有的热量越多D.在连接电路时，必需从电源的正极起先依次经过用电器、开关到电源负极3.一位同学选“”量程的电流表测量电流，另一同学却按“”量程读数，其读数为，则事实上测得的电流应当是（）A. B. C. D.4.关于电荷的说法中，下列正确的是（）A.物体带正电，表示它得到了电子B.被带正电荷吸引的物体，肯定带负电荷C.摩擦起电的过程，就是创建电荷的过程D.橡胶棒被毛皮摩擦过后，毛皮上肯定带正电荷5.如图所示，闭合开关后，电压表的示数为，电压表的示数为，则灯两端的电压为（）A. B. C. D.无法推断6.由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是（）A.两灯泡肯定是串联连接B.两灯泡肯定是并联连接C.以上两种状况都有可能D.以上都不对7.用与橡胶棒摩擦过的毛皮靠近与丝绸摩擦过的玻璃棒，则毛皮与玻璃棒（）A.相互排斥B.相互吸引C.无相互作用D.无法推断8.如图所示电路图中电源电压保持不变，小灯泡的额定电压为，且，定值电阻阻值为．在不变更电路连接的状况下，能测出小灯泡正常发光的电阻的是（）A. B.C. D.9.电流的单位安培、毫安、微安之间的关系正确的是（）A. B.C. D.10.用绝缘丝吊着两个轻质小球，静止后如图所示．已知球带正电，则关于球的带电状况，下列说法正确的是（）A.肯定带正电B.可能带正电或不带电C.肯定带负电D.可能带负电或不带电11.在科学试验时，为了减小误差或找寻普遍规律，常常须要进行反复多次试验．①“测量物体的长度”时，多次测量②“探讨杠杆的平衡”时，变更动力（臂）和阻力（臂），多次测量③“探讨串、并联电路的电流特点”时，换用不同定值电阻，多次测量④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值上述试验中找寻普遍规律的是（）A.①②B.①③C.②③D.②④12.甲、乙两金属球，甲不带电，乙带正电，用导线将甲、乙连接的瞬间，导线中（）A.电流方向从乙到甲B.电流方向从甲到乙C.有电流但方向无法确定D.始终无电流13.小明是一位爱动脑筋的同学，他想：路灯改装还有没有更好的方法呢？通过查资料知道有一种“光控开关”–天黑时自动闭合，天亮时自动断开；还有一种“声控开关”–有声音时自动闭合，一分钟后，若再无声音就自动断开．小明利用这两种开关设计了一个“聪慧”的电路：白天路灯不亮，晚上有人走动发出声音时，路灯自动亮起来．请推断小明设计的电路图是（）A. B.C. D.14.关于串、并联电路，下列说法正确的是（）A.串联电路总电阻的倒数等于各电阻倒数之和B.串联电路电流到处相等C.并联电路各支路电流总相等D.并联电路的总电阻等于各支路电阻之和二、多选题（共 5 小题，每小题 2 分，共 10 分）15.不是利用电流的热效应来工作的是（）A.电冰箱B.电烙铁C.电炉D.电铃16.下列说法中正确的是（）A.负电荷的定向移动不能形成电流B.在电路中，电源是供应电压的装置C.物理学规定正电荷定向移动的方向为电流方向D.只要电路中有电压，电路中就肯定有电流通过17.下列说法正确的是（）A.电流的方向是由电荷定向移动的方向确定的B.闭合电路两端的电压恒定时，电路中肯定有持续的电流C.验电器是依据同种电荷相互排斥异种电荷相互吸引检验物体是否带电的D.通过两用电器电流相等，它们不肯定是串联的18.下列材料属于导体的是（）A.铁丝B.玻璃C.水银D.纯水19.下列说法正确的是（）A.通常状况下，铅笔芯属于绝缘体B.电磁波可以在真空中传播，金属容器对电磁波有屏蔽作用C.由于能量的转移和转化具有方向性，所以热量不能自发的从低温物体转移到高温物体D.验钞机是利用红外线工作的三、填空题（共 3 小题，每小题 4 分，共 12 分）20.如图所示，老师将废弃灯泡的玻璃外壳不当心打碎，留下灯头和固定两根引线的玻璃芯，将与之相连的灯丝去掉，利用灯头把玻璃芯与一盏灯泡串联接入电路中，此时灯泡不能发光．然后用酒精灯加热玻璃芯，当玻璃芯达到红炽状态时，灯泡________（选填“能”或“不能”）发光．该试验说明________．21.如图两个验电器和，其中________（填“带”或“不带”）电，________ （填“带”或“不带”）电，手拿一根带有塑料柄的金属棒把和两个验电器的金属球连接起来，视察验电器金属箔片________，验电器金属箔片________，说明有________通过金属棒从________验电器移动到了________验电器，可见金属________（填“简洁”或“不简洁”）导电，试验中手持塑料柄而不干脆接触金属棒的缘由是________．22.电子计算器工作时的电流约为，合________，对人体的平安电压是________．四、解答题（共 2 小题，每小题 7 分，共 14 分）23.在“用电流表测电流”的试验中，某同学连接的电路如图所示．闭合开关，视察到灯泡和的发光状况是________．针对上述现象，该电路存在的问题是________．请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流．（要求：在须要改动的导线上画“”用笔将改动后的导线画出，导线不许交叉）．24.如图是小明书桌上所用的台灯的示意图，台灯的面板上有一个可调旋钮，旋动旋钮可以变更灯泡的亮度，请你在空白处画出台灯的电路图．五、试验探究题（共 4 小题，每小题 9 分，共 36 分）25.如图所示，某公园有两个巡游点（用亭子表示），其巡游的入口和出口都已确定．请按以下要求设计巡游路途游客由入口到出口，先后经过两个巡游点，请在图甲中用笔画线画出巡游路途；游客由入口到出口，每次只经过其中随意一个巡游点，请在图乙中用笔画出巡游路途．由此联系到我们所学的电路学问，现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来？【设计试验与进行试验】请在图所示的虚框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号．【评估】正确连接后闭合开关，灯泡不亮．请在表格中填写简洁的检修方法．故障现象可能缘由检修方法灯泡不亮示例：灯泡的灯丝断了换灯泡电路中的导线断了电池没电了如图所示，它们的电路连接状况不行见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，不借助其它器材．请设计一个简洁的方法，推断它们是串联还是并联．26.试验室为你供应了如下器材：一个电压表、一个开关、电源、阻值的电阻以及若干导线．请你利用所供应的器材完成测量通过电阻的电流大小的试验．试验室为你供应了如下器材：一个电压表、一个开关、电源、阻值的电阻以及若干导线．请你利用所供应的器材完成测量通过电阻的电流大小的试验．请在以下尚未完成的电路图（图甲）中的、处画上适当的元件符号，使得电路图连接完整．请用画线代替导线，将图乙的实物图连接完整．试验中电压表的示数如图丙所示，此时测得的电压值为________．运用欧姆定律计算，可以得到通过的电流为________．27.某同学做“测量小灯泡电阻”的试验，所用试验器材均完好．图是测量灯泡电阻的电路图，请你在○里填上合适的电表符号．28.小余和小乐依据课本要求探究并联电路中电流的关系，他们设计的电路如图所示．在连接电路的过程中，开关应当________．在运用电流表测电流的试验中，小余试触时电流表的指针向着没有刻度的一侧偏转，如图所示，依据你的分析，你认为缘由可能是________．他们改正错误后把电流表分别接入到电路中的、、处，测出它们的电流，见表．通过对下面数据的分析，可以得出的结论是：________；试验次数处的电流处的电流处的电流在试验中可以采纳变更电源电压的方法变更、、处电流的大小从而进行多次试验．多次测量的目的是：________．答案1.C2.B3.D4.D5.B6.C7.A8.C9.B10.D11.C12.A13.D14.B15.AD16.BC17.BD18.AC19.BC20.能导体与绝缘体之间在肯定条件下可以相互转化21.带不带夹角变小夹角变大电荷简洁人是导体22.不高于23.不发光，发光；灯和电流表被短路；电路如上图所示：24.解：台灯中可调旋钮既是一个开关，又是一个滑动变阻器，电池、开关、灯泡简洁地串联在一起，构成一个简洁的电路．电路图如图所示25.①换导线；换电池；②拧下其中的一个灯泡，闭合开关，若另一灯亮，说明两灯是并联；若另一灯不亮，则说明两灯是串联．26.27.解：电压表与灯泡并联，下面空圈填电压表，电流表与灯泡串联，上面空圈填电流表．如下图．28.断开；电流表正负接线柱接反了；并联电路中，干路电流等于各之路电流之和；避开偶然性，使试验结论更具有普遍性．。
(人教版)九年级物理全一册《第十五章电流和电路》单元测试卷-附含答案
（人教版）九年级物理全一册《第十五章电流和电路》单元测试卷-附含答案思维导图练习题一、选择题1．如图是高压输电铁塔上的绝缘子，能起到绝缘、防止产生火花等作用，这种绝缘子制造材料可能是（）A．铜B．石墨C．锗D．陶瓷2．在下列电路图中，能够测量通过灯L2电流的电路是（）A．B．C．D．3．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光．此电路的故障可能是（）A．灯 L1短路B．灯 L2短路C．灯 L1断路D．开关 S 接触不良4．“金箔工艺”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不便用手直接拿取。
正确拿取的方法是，先手持羽毛扫过纸垫，如图甲所示；再将羽毛靠近工作台上方不带电的金箔，羽毛即可将金箔吸住，如图乙所示。
根据以上信息可知（）A．轻扫纸垫时，羽毛和纸垫都失去了电子B．轻扫纸垫时，羽毛和纸垫带同种电荷C．轻扫纸垫时，正电荷从纸垫转移到羽毛上D．羽毛和纸垫，束缚电子的能力不相同5．如图所示验电器M带正电、N不带电，用带有绝缘柄的金属棒将它们的金属球连接起来，发现验电器N 的金属箔片张开。
下列说法中正确的是（）A．验电器M金属箔片张角变大B．验电器N将得到电子C．金属棒中的电流从M到N D．若用手接触金属棒，M、N金属箔片的张角不变6．学校新装的智能门禁系统，进出校门时可以刷脸通过或者保安人员用遥控钥匙解锁打开门禁。
如果刷脸通过和避控解锁分别代表开关S1、S2闭合，下列简化电路，符合要求的是（）A． B． C． D．7．在如图所示的电路中，闭合开关S后，下列说法正确的是（）A．L1，L2两灯泡并联B．通过L1灯的电流大于L2灯的电流C．开关S只能控制L2 D．若L1灯丝烧断，L2灯无法正常发光8．小波在测量并联电路的电流时，用电流表的不同量程先后测出1、2位置的电流，其电流表示数分别对应图甲、图乙，则通过L2的电流为（）A．0.64A B．0.8A C．1.6A D．1.76A二、填空题9．用细线悬挂着的A、B、C三个轻质小球，它们之间的相互作用如图所示，已知B带负电，则A、C两个小球肯定带电的小球是，不能确定是否带电的小球是。
