钢铁冶金用耐火材料-连铸篇
炼钢连铸工艺流程介绍
炼钢连铸工艺流程介绍引言炼钢连铸是钢铁生产中的关键工艺之一，它通过高温熔炼钢料并在连续铸造过程中将其形成连续铸坯。
炼钢连铸工艺具有高效、节能、环保等优点，是现代钢铁工业的重要环节。
工艺流程概述炼钢连铸工艺流程可以分为炼钢、连铸两个主要环节。
炼钢环节炼钢环节包括原料准备、高炉冶炼、转炉冶炼等步骤。
原料准备炼钢的原料包括铁矿石、石灰石、焦炭等。
在原料准备环节，先对原料进行破碎、筛分等处理，以便于在后续步骤中充分混合。
高炉冶炼高炉冶炼是一种常用的炼钢方式，它通过将铁矿石、焦炭和石灰石等原料放入高炉中，并喷入空气使之燃烧，产生高温，从而使铁矿石还原成铁。
在高炉过程中，还会生成一些副产品，如炉渣。
转炉冶炼转炉冶炼是另一种常用的炼钢方式，它通过将熔融的铁水和生铁放入转炉中，通过喷吹氧气使其氧化，从而去除不需要的杂质。
转炉冶炼通常配合高炉冶炼使用，以提高炼钢效率。
连铸环节连铸环节将炼钢环节中获得的熔融钢水以连续流动的方式注入到铸造结晶器中，以形成连续铸坯。
结晶器结晶器是连铸的核心设备，它由冷却器壳体和冷却装置组成。
结晶器的作用是通过冷却装置将熔融钢料迅速冷却并形成铸坯。
冷却装置冷却装置包括水冷却、喷水冷却、喷雾冷却等方式，其目的是将熔融钢水迅速冷却，使其凝固成连续铸坯。
液态钢水的连续注入熔融钢水在结晶器内连续注入，经过冷却装置的处理后，逐渐凝固成为连续铸坯。
坯料切割和堆垛连续铸坯经过切割设备切割成合适长度的坯料，然后进行堆垛，以便于后续的加工和运输。
工艺优势及应用炼钢连铸工艺具有以下优势：1.高效：炼钢连铸工艺相比传统工艺更高效，能够实现连续生产，大大提高了生产效率。
2.节能：炼钢连铸工艺中的连铸环节省去了热轧等后续工序，节约了能源。
3.环保：炼钢连铸工艺减少了废气、废水等排放，有利于环境保护和可持续发展。
炼钢连铸工艺广泛应用于钢铁工业，特别是大型钢铁企业。
它不仅可以生产优质的钢材，还能够提供高效、可靠的生产线。
连铸连轧生产：连铸用功能耐火材料
7.3.2塞棒
使用前要与中间包一起烘烤，快速升温至1000～1100℃ 塞棒不能垂直对准水口砖中心，棒头顶点应偏向开闭器方 向，留有2～3mm的啃头，关闭塞棒时，塞棒头切着水口内表面 向水口中心方向滑动，最终把水口堵严。
7.3.3浸入式水口
1 材质要求 （1）具有良好的抗热震性。 （2）具有良好的抗钢水和熔渣的侵蚀性。 （3）具有良好的机械强度和抗振动性。 （4）浸入式水口连接处必须有密封装置。 （5）不易与钢水反应生成堵塞物。
口未烤好；而套眼是浸入式水口 内壁附着沉积物导致，如图，堵 塞物主要是Al2O3。Fra bibliotek.3.3浸入式水口
3 浸入式水堵塞 Al2O3来源有以下几方面： 钢水中Al与耐火材料发生反应产物；保护浇注不好，氧
气与钢水中钢水中Al反应；钢水在冶炼过程中脱氧产物，未 去除干净；钢水温度降低而析出产物。
可以采取的措施是：选择合适水口材质；气洗水口；塞 棒吹氩；钙线处理，夹杂物变性+软吹；连铸过程全程保护 浇注，控制增N量<5ppm。
连续铸钢生产
7.3连铸用功能耐火材料
7.3.1长水口 长水口、塞棒和浸入式水口，称为连铸用耐火材料“三大件”
长水口主要有两种类型，一种是带有吹氩环的长水口；一种 是带有透气材料的长水口。其中带有透气材料的长水口保护浇注 效果较好。
7.3.1长水口
目前长水口的材质有熔融石英质和铝碳质两种。 熔融石英质主要成分SiO2，导热系数小，有较高的机械强度和 化学稳定性，耐酸性渣的侵蚀，可以免烘烤。 铝碳质及Al2O3-SiO2-C质是以刚玉和石墨为主要原料制作的， 其主要成分是Al2O3，具有良好的抗热震性，对钢种的适应性 较强，耐侵蚀性能好，对钢液污染小。 目前连铸中广泛采用Al2O3-C质长水口，在渣线部位复合ZrO2C层，用于提高耐侵蚀性，

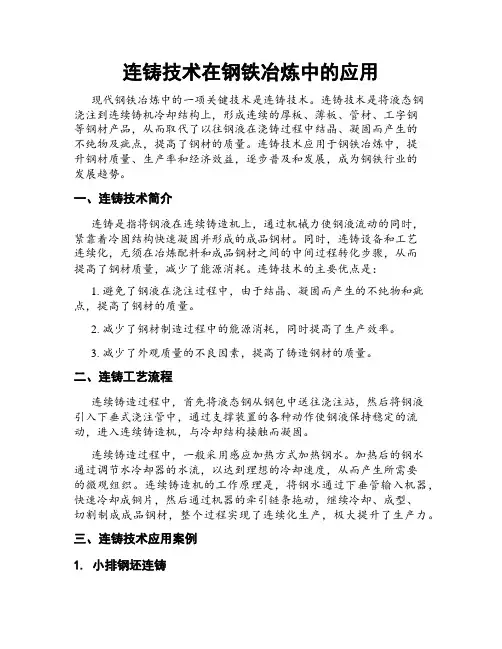

连铸技术在钢铁冶炼中的应用
连铸技术在钢铁冶炼中的应用现代钢铁冶炼中的一项关键技术是连铸技术。
连铸技术是将液态钢浇注到连续铸机冷却结构上，形成连续的厚板、薄板、管材、工字钢等钢材产品，从而取代了以往钢液在浇铸过程中结晶、凝固而产生的不纯物及疵点，提高了钢材的质量。
连铸技术应用于钢铁冶炼中，提升钢材质量、生产率和经济效益，逐步普及和发展，成为钢铁行业的发展趋势。
一、连铸技术简介连铸是指将钢液在连续铸造机上，通过机械力使钢液流动的同时，紧靠着冷固结构快速凝固并形成的成品钢材。
同时，连铸设备和工艺连续化，无须在冶炼配料和成品钢材之间的中间过程转化步骤，从而提高了钢材质量，减少了能源消耗。
连铸技术的主要优点是：1. 避免了钢液在浇注过程中，由于结晶、凝固而产生的不纯物和疵点，提高了钢材的质量。
2. 减少了钢材制造过程中的能源消耗，同时提高了生产效率。
3. 减少了外观质量的不良因素，提高了铸造钢材的质量。
二、连铸工艺流程连续铸造过程中，首先将液态钢从钢包中送往浇注站，然后将钢液引入下垂式浇注管中，通过支撑装置的各种动作使钢液保持稳定的流动，进入连续铸造机，与冷却结构接触而凝固。
连续铸造过程中，一般采用感应加热方式加热钢水。
加热后的钢水通过调节水冷却器的水流，以达到理想的冷却速度，从而产生所需要的微观组织。
连续铸造机的工作原理是，将钢水通过下垂管输入机器，快速冷却成铜片，然后通过机器的牵引链条拖动，继续冷却、成型、切割制成成品钢材，整个过程实现了连续化生产，极大提升了生产力。
三、连铸技术应用案例1. 小排钢坯连铸小排钢坯连铸技术是近年来发展起来的一种先进的钢铁连铸生产工艺。
它的工艺流程与传统的结构光从钢水到钢坯形成的连铸工艺相同，但采用了先进的成杯技术，将定径后的小排钢坯成杯装载上车架，经热处理后直接送往轧机生产线，大大缩短了连铸生产过程，同时也减少了钢坯形变和凝固的不正常现象，大大提高了钢坯的质量。
2. 大直径碳素钢连铸大直径碳素钢连铸是在特别条件下，通过添加稳定剂、合理调整冷却条件来控制晶粒尺寸，使连铸坯疏松度降低，提高了连铸物质的牢度和成品合格率，在保证钢质量同时，也增加了生产量。
连铸用耐火材料详细介绍
连铸用耐火材料详细介绍概述连铸是金属制造过程中常用的一种技术，用于连续生产高品质的金属铸锭或连续铸件。
在连铸过程中，耐火材料扮演着重要的角色，它能够承受高温和热冲击，并保持稳定的物理和化学性质。
本文将对连铸用耐火材料进行详细介绍。
类型连铸用耐火材料可分为两大类：综合性能耐火材料和专用性能耐火材料。
1. 综合性能耐火材料综合性能耐火材料具有广泛的适用性，用于各种金属的连铸过程。
它们通常由耐火粘土、耐火泥、耐火纤维和碳化硅等材料制成。
这些材料具有较好的抗温度变化能力和机械强度。
综合性能耐火材料可进一步分为以下几类： - 耐火砖：用于炉墙、保温罩和渣槽等部位，承受高温和侵蚀。
- 硅酸钙耐火材料：用于渗封材料，具有较好的温度稳定性和耐腐蚀性。
- 高温涂层材料：用于渣槽内壁，防止渣渗透和腐蚀。
- 陶瓷纤维：用于保温。
2. 专用性能耐火材料专用性能耐火材料是为满足特定连铸工艺需求而开发的材料，具有特殊的热力学和物理性质。
这些材料通常由高级氧化物、碳化物、氮化物和金属等化合物制成。
以下是一些常见的专用性能耐火材料： - 铝碳复合材料：具有高强度和耐腐蚀性，用于结晶器和漏斗等部位。
- 氮化硅材料：用于保护渣槽内壁，具有优异的耐腐蚀性和耐高温性能。
- ZrO2陶瓷材料：用于结晶器和渣槽等部位，具有较好的耐热性和耐腐蚀性。
性能要求连铸用耐火材料需满足一系列性能要求，以确保连续生产过程的稳定性和产品质量。
1. 抗高温能力连铸过程中的温度非常高，耐火材料必须能够承受高温环境中的热冲击和热应力。
2. 耐腐蚀性由于连铸过程中与金属液接触，耐火材料需要具有良好的耐腐蚀性，以防止金属液的侵蚀。
3. 抗渣侵蚀能力连铸过程中会产生一定的渣，渣对耐火材料的侵蚀也需要得到有效的抑制，以延长材料的使用寿命。
4. 优异的物理性质连铸用耐火材料还需要具备良好的强度、抗振动、热膨胀系数匹配等物理性质，以确保材料在高温环境下的稳定性。
炼钢连铸工艺流程介绍

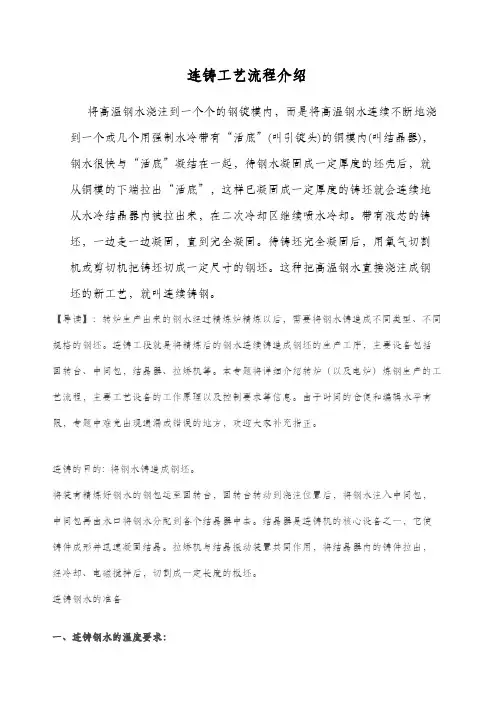

连铸工艺流程介绍将高温钢水浇注到一个个的钢锭模内，而是将高温钢水连续不断地浇到一个或几个用强制水冷带有“活底”(叫引锭头)的铜模内(叫结晶器)，钢水很快与“活底”凝结在一起，待钢水凝固成一定厚度的坯壳后，就从铜模的下端拉出“活底”，这样已凝固成一定厚度的铸坯就会连续地从水冷结晶器内被拉出来，在二次冷却区继续喷水冷却。
带有液芯的铸坯，一边走一边凝固，直到完全凝固。
待铸坯完全凝固后，用氧气切割机或剪切机把铸坯切成一定尺寸的钢坯。
这种把高温钢水直接浇注成钢坯的新工艺，就叫连续铸钢。
【导读】：转炉生产出来的钢水经过精炼炉精炼以后，需要将钢水铸造成不同类型、不同规格的钢坯。
连铸工段就是将精炼后的钢水连续铸造成钢坯的生产工序，主要设备包括回转台、中间包，结晶器、拉矫机等。
本专题将详细介绍转炉（以及电炉）炼钢生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。
由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。
连铸的目的: 将钢水铸造成钢坯。
将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。
结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。
拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。
连铸钢水的准备一、连铸钢水的温度要求：钢水温度过高的危害：①出结晶器坯壳薄，容易漏钢；②耐火材料侵蚀加快，易导致铸流失控，降低浇铸安全性；③增加非金属夹杂，影响板坯内在质量；④铸坯柱状晶发达；⑤中心偏析加重，易产生中心线裂纹。
钢水温度过低的危害：①容易发生水口堵塞，浇铸中断；②连铸表面容易产生结疱、夹渣、裂纹等缺陷；③非金属夹杂不易上浮，影响铸坯内在质量。
二、钢水在钢包中的温度控制：根据冶炼钢种严格控制出钢温度，使其在较窄的范围内变化；其次，要最大限度地减少从出钢、钢包中、钢包运送途中及进入中间包的整个过程中的温降。
连铸基础知识---钢包
连铸设备的基础知识介绍连铸设备: 1钢包-2中间包-3结晶器-4结晶器振动装置-5二次冷却设备-6拉坯矫直设备-7铸坯导向设备-8切割设备-9出坯设备凡是共用一个钢包同时浇铸一流或多流铸坯的一套设备就是一台连铸机。
一台连铸机可以有多个机组（机组是指拥有独立的传动系统和工作系统的连铸设备）。
连铸机流数是指同时浇铸的铸坯数量。
一、钢包1钢包又叫钢水包或大包。
其作用是盛放、运载钢水及部分熔渣, 在浇铸过程中可以通过开启水口的大小来控制钢流量, 还可以用于炉外精炼, 通过炉外精炼可以使钢水的温度调整精度, 成分控制命中率及钢水纯净度进一步提高。
故钢包的作用可以简洁的总结为:盛放、运载、精炼、浇铸钢水, 还具有倾翻, 倒渣落地放置等作用。
二、钢包容量的确定钢包容量与炼钢炉的最大岀钢量相匹配, 另外考虑到岀钢量的波动留有10%的余量和一定的炉渣量（大型钢包炉渣量为金属量的3%~5%而小型钢包的渣量是金属的5%~10%）。
除此之外, 钢包上口还应该留有200mm以上的净空, 为了更好的用于炉外精炼要留出更大的空间。
三、钢包的形状确定（1）钢包是截面为圆形的桶状容器, 其形状与尺寸应该满足以下条件:钢包的直径与高度比。
钢包容量一定时, 为了减少散热损失和有利于夹杂物的上浮应该尽量减小钢包的内表面面积, 故钢包平均内径与高的比值为0.9~1.1。
四、锥度。
为了在浇铸后方便倒出残留的钢液, 钢渣以及取出包底凝固块, 一般的钢包内部都设计成上大下小带有一定锥度, 钢包壁应该有10%~15%的倒锥度。
大型钢包底应该向水口方向倾斜3%~5%。
五、(3)钢包外形。
为了有利于钢液中气体的排出, 夹杂物的上浮, 减少浇铸时钢液的冲击, 钢包外形不能做成细高形, 尽量做成矮胖型。
六、钢包结构1.钢包本体（1）外壳。
支座和氩气配管等, 外壳是钢包的主体构架, 由钢板焊接而成, 外壳有一定数量的排气孔, 可以排除耐火材料中的湿气。
（2）加强箍。
连铸耐火材料说明
石墨 / ZrO2量 平衡 ✓石墨量减少 →高热膨胀, 低热传导 ✓ZrO2量增加 →高耐侵蚀性
热膨胀系数 熔损指数（P-M分钟）
稳定度(指数)
110
以前
100
改善
90
80
70
60 热处理前 1300℃/6hr 1500℃/6hr
120 100
80 60 40 20
0 40
热膨胀系数 熔损指数
50 60 70 80 90 ZrO2含量(%)
温 (度（℃）
1400 1200 1000
800 600 400 200
0
0
ZG+C/S ZG AG+C/S AG 4 8 12 16 20
加热停止后经过时间（分钟）
1400 1200 1000 800 600 400
因材质变化产生裂纹的区域
稳定区域 1000-1200℃ 60-90分钟 预热过度氧化区
电子流体分析 参 考EMBr设计
1:1水模型流动分析 钢液面稳定设计
Flow pattern test
FEM热应力分析 应 力最小化设计
横向
纵向 MAX1
MAX1 MAX2
钢液面• NISA2/DISPLAY3 • 3D Solid Model
MAX2
剖面图及品质规格
主体
保护渣部分
保护渣部分复合结构 (AG+ZG)
保护渣部分
ZG664
ZG825
18.9
11
-
-
-
-
76
83
(3.0)
(3.5)
3.68
3.80
16.0
18.5
85
65
连铸耐火材料
炼钢用耐火材料
四、连铸
1.中间包 2.连铸用功能材料
1
炼钢用耐火材料
1.中间包
中 间 包 示 意 图
2
炼钢用耐火材料
1.中间包
中间包功能
1.钢水保温、分配和整流 2.净化钢水：多孔透气砖，挡渣墙 3.调温功能：加小块废钢，喷吹铁粉 4.成分微调：喂丝 5.精炼功能：双层渣吸收上浮的夹杂物 6.加热功能：感应加热法，等离子加热法
11
炼钢用耐火材料
2.连铸用功能耐火材料
（3）定径水口（Sizing Nozzle） 材质：锆英石质、ZrO2质
12
炼钢用耐火材料
2.连铸用功能耐火材料
（4）连铸“三大件” “三大件”的生产方法： 所用原料：白刚玉、板状刚玉、锆莫来石、石墨、树脂
配料 造粒 成型 干燥 培烧 整型 喷涂料
探伤
包装
中间包用耐火材料组成图
1-包壳；2-永久层；3-工作层；4-包底；5-包盖； 6-塞棒；7-轴砖； 8-塞头； 9-座砖；10-水口砖
3
炼钢用耐火材料
1.中间包
中间包内衬耐火材料 （1）保温层（10～30mm）：纤维板、石棉板、保温砖或轻质浇注料 （2）永久层（100～200mm）：粘土砖、莫来石质浇注料、高铝质浇注料 （3）工作层（20～50mm）： 绝热板：硅质、镁质、镁橄榄石质 涂抹料：镁质、镁铬质、镁钙质 干振料： 镁质、镁钙质 （4）座砖：高铝质、刚玉质 （5）包底：与工作层相当，冲击区镁质预制块、刚玉质预制块 （6）挡渣墙（堰）：镁铝质、镁质
14
炼钢用耐火材料
2.连铸用功能耐火材料
（4）连铸“三大件”—长水口（Shroud ） 材质：熔融石英、铝碳质
第7章 连铸工艺
第七章连铸工艺第一节概述钢水浇注方式有两种，即模注和连铸。
目前连铸已经取代了模注工艺。
一．连铸优点1．简化工序、缩短流程、基建投资低：①省掉了模注的脱模、整模、均热和开坯等；②基建投资节约40%，占地面积减少30%，劳动力节省75%。
2．提高了金属收得率：①模注－开坯工艺切头切尾损失10~20%，而连铸1~2%，即金属收得率提高10~14%；②收得率提高意味着产量提高，3．降低能源消耗：减少25~50%能量消耗。
①连铸是“一火成材”，模注是“两火成材”；②连铸热装热送和直接轧制进一步节约能源（唐钢薄板）。
4．生产过程机械化和自动化程度高，改善劳动条件：①模注工作环境是最差、工艺最落后；②生产机械化解放了转炉的生产能力（如唐钢二钢1987年的连铸改造使产量增加）。
5．提高质量和扩大品种：①连铸技术和装备提高（电磁搅拌、保护浇注、液面自动控制等）使产品质量不断提高、可浇品种范围增加。
②除了沸腾钢以外，几乎所有的钢种都可以采用连铸生产。
★由于以上优点，降低了生产成本，提高了经济效益。
二．连铸机分类1．普通连铸机：是指技术成熟，在工业生产已经普遍采用的连铸机。
（主要讲述的内容）特殊连铸机：仍处于试验阶段，没有投入大规模工业化生产的连铸机。
2．按机型分类：立式、立弯式、弧形、椭圆形、水平式连铸机等。
目前最常用的是弧形连铸机－包括全弧形、直弧形和多点矫直连铸机。
3．按连铸坯断面形状：方坯、圆坯、矩形坯、板坯和异型坯等。
小方坯：7070~150150m m⨯⨯；大方坯：200200~450450m m⨯⨯宽厚比＝1 矩形坯：150100~400560m m⨯⨯宽厚比<3板坯：150600~3002640m m⨯⨯宽厚比>3 圆坯：80~450mmφφ4．按开发厂家：罗可普、康卡斯特、德马克等。
5．按浇注钢种：普钢连铸机和特钢连铸机。
目前，普钢连铸机正在向特钢连铸机发展。
三．连铸对钢水的要求1．成分合格：指钢水中化学成分符合标准要求，成分尽量控制在中限。
钢铁冶金概论---连铸
钢铁冶金概论—连铸引言钢铁冶金是现代工业的重要组成部分。
而连铸作为钢铁冶金中的一个重要工艺，被广泛应用于钢铁生产过程中。
本文将介绍钢铁冶金的概念以及连铸工艺的基本原理、应用和优势。
1. 钢铁冶金概述钢铁冶金是通过物理和化学的方法，将铁矿石转化为铁和钢的过程。
它是现代工业领域中最重要的基础材料之一，广泛应用于建筑、制造业、交通运输等领域。
钢铁冶金过程主要包括炼铁和炼钢两个阶段。
炼铁是将铁矿石经过还原而转化为铁的过程，主要包括矿石的炼制、高炉冶炼等工艺。
而炼钢是通过将生铁中的杂质去除，并添加适量的合金元素，使其成为具有特定性能的钢材。
2. 连铸工艺连铸工艺是炼钢中的一个重要环节，它是将熔炼好的钢液直接浇铸成连续铸坯的过程。
与传统的铸造相比，连铸具有快捷、高效、经济的特点。
在连铸过程中，钢液通过水冷铜模连续浇铸成连续铸坯。
连铸可以分为直接连铸和间接连铸两种方式。
直接连铸是指钢液从炼钢炉直接流入连铸机进行浇铸，而间接连铸是指钢液从炼钢炉先经过连铸钢包，然后再流入连铸机进行浇铸。
3. 连铸工艺的优势连铸工艺相比传统的铸造工艺具有很多优势。
•高效：连铸工艺可以实现连续生产，提高生产率。
•资源节约：连铸过程中不需要经过凝固、升温等环节，节约能源和材料。
•品质稳定：连铸工艺可以减少钢液的氧化和夹杂物的存在，提高钢材的质量。
•加工性能好：连铸的连续铸坯尺寸均匀，便于后续加工操作。
4. 连铸工艺的应用连铸工艺广泛应用于钢铁冶金生产中，尤其在大型钢铁企业中得到了广泛的应用。
在钢铁生产的初级阶段，连铸可以直接将钢液浇铸成连续铸坯，减少转运环节和能源消耗。
在钢铁后续加工的工艺中，连铸得到了广泛的应用，可以将连续铸坯切割成所需尺寸的板坯、方坯、圆坯等。
此外，连铸还可以用于特殊材料的生产，如不锈钢、合金钢等。
结论连铸作为钢铁冶金中的重要工艺，在钢铁生产中发挥着重要的作用。
它具有高效、资源节约、品质稳定、加工性能好等优势，并广泛应用于钢铁冶金生产中。
连续铸钢技术项目设计方案
连续铸钢技术项目设计方案1.1 连铸技术的发展概况连续铸钢是钢铁冶金领域内发展最快、最受重视和最为成功的技术之一，其原因在于连铸技术具有显著的技术经济优越性，是钢铁生产流程中结构优化的重要环节。
转炉的发明者亨利·贝塞麦(Herry Bessemer)于1846年首先提出了连续浇注的概念并于1857 年获得专利权。
从那时以来，近一个世纪的时间里，世界上的一些冶金工作者在连续浇铸技术方面进行了有益的探索，上世纪三十代，德国人容汉斯开创性的提出结晶器振动法，浇注铜铝合金获得成功，使有色合金的连续铸造应用于生产，金属(铜、铝)的连续铸造获得了工业应用。
但钢液的连续浇铸却始终没有获得工业化[1]。
钢的连铸取得突破性进展是由1945 年，容汉斯(S.Junghans)及其合作者罗西(I.Rossi)采用了振动式结晶器代替以前的固定式结晶器，解决了固定式结晶器拉坯漏钢的难题，钢水的连铸才首次获得成功。
1950 年容汉斯和曼内斯曼(Mannesmann)公司合作，建成了世界上第一台能浇铸 5 t 钢水的连铸机[2]。
钢水连铸获得巨大成功的另一重要的技术关键是英国人哈里德(Halliday)提出的“负滑脱(Negative Slip)”的概念。
“负滑脱”能够有效地防止了凝固壳与结晶器的粘结和更好地改善润滑。
20 世纪40 年代，德国建成了第一台浇注钢水的实验性连铸机。
连铸技术在20 世纪50 年代初开始步入工业应用阶段，70 年代以后钢的连铸技术迅速发展，80 年代连铸技术日臻完善，一个国家的连铸技术水平的高低己成为衡量其钢铁工业现代化程度的重要标志。
20 世纪90 年代，随着钢的连铸技术的日益成熟，连铸技术又有新的重大发展。
从那时以来，薄板坯连铸(连轧)技术在世界上获得了重大发展;薄带连铸技术也受到广泛重视，进行了深入研究；高效连铸技术随之出现，并获得了迅速发展。
今天，钢的连铸技术无论从深度和广度上，都远远超过了20 世纪80年代的水平。
钢铁冶金用耐火材料-炼钢篇
• 大面料使用方法：出钢后，转炉到受铁位置，大铲将大面料铲入炉内 ，自动燃烧，自动流动填补受损区域，大面料在炉内底部的沥青由于 缺氧碳化将镁砂结合。
• 耳轴喷补料：镁砂＋消石灰Ca(OH)2+水，高压空气喷补，几炉一补。 • 出钢口修补料：镁砂＋树脂
• 炉口镁质捣打料：镁砂＋铬绿
8
炼钢用耐火材料
二、电炉EAF (Electric Arc Furnace)
MT-10A
MT-10A
MT-10A MT-14A
MT-14A MT-10A
钢水液面
捣打料
烧镁砖
9
• 电炉内衬
炼钢用耐火材料
10
1.炉盖耐火材料 的
炼钢用耐火材料
电炉炉盖三角区预制件
11
1.炉盖耐火材料
刚玉质浇注料加水量5.5％，天津钢管公司使用寿命平均103炉。
12
1.炉盖耐火材料
炼钢用耐火材料
提高浇注料质量的措施：
1.选用纯度高、杂质少、高温体积稳定的原料 2.控制CaO含量，尽量减少水泥用量 3.添加适量Al2O3以提高中温强度 4.加入适量软质粘土作烧结剂，促进液相生成和烧结作用形成陶瓷结合 5.加入蓝晶石、硅线石，使其在高温下产生膨胀效应 6.加入耐热不锈钢纤维提高热稳定性增强韧性 7.加入适量防爆剂（有机纤维），以利于排出水汽和改善烘烤质量
提高炉壁耐火材料寿命的技术措施：
大结晶镁砂：高纯度，低SiO2、B2O3，高CaO/SiO2，晶粒大于150μm 高纯石墨：种类、粒度分布，纯度 添加剂：Al、Si、Mg、合金、硼化物（ZrB2、CaB2 、Mg2B3 ）、B4C 真空油浸：可封闭气孔，提高抗侵蚀性 结合剂：酚醛树脂（较高残碳量50～60％），沥青，沥青－树脂复合
钢的连铸的名词解释
钢的连铸的名词解释钢的连铸是一种现代钢铁生产技术，它的主要特点是在连续流动的铸模中将熔化的钢液连续浇铸成坯料，从而实现高效、低能耗的大规模连续生产。
钢的连铸通过熔炼原料并将其铸造成坯料，为后续的热轧加工提供了充足的原材料。
钢的连铸技术的原理是将钢液连续地注入到连续铸模中，通过冷却和凝固过程，将钢液逐渐转化为坯料。
这种技术与传统的间歇铸造相比，具有多个优点。
首先，它能够大幅度提高钢铁生产的生产率。
传统的间歇铸造需要等待铸模冷却，而连铸技术则可以一次性连续铸造多个坯料，减少了生产周期。
其次，连铸技术能够降低能源消耗和环境污染。
由于连续铸造的坯料较小，冷却速度更快，从而减少了能源的消耗。
此外，连铸技术还可以有效地控制钢的成分和结构，提高产品质量。
钢的连铸过程主要分为四个阶段：充模、冷却、凝固和取坯。
在充模阶段，钢液被连续流入到连铸铸模内，充满整个模腔。
然后，在冷却阶段，通过不断循环的冷却水将钢液冷却至凝固温度。
在凝固阶段，钢液逐渐凝固成坯料，形成固相和液相共存的凝固结构。
最后，在取坯阶段，固相和液相的分离通过剥离装置，将坯料逐一取出。
在钢的连铸中，连铸铸模起着核心的作用。
连铸铸模的设计和制造需考虑多个因素，包括温度、压力、流速等。
这些因素直接影响铸造质量和产量。
为了提高连铸铸模的耐磨性和热冲击性，通常使用高硅含量的铸模材料，如高硅球墨铸铁或高硅耐火材料。
钢的连铸技术的应用非常广泛。
它在钢铁工业中的重要性不言而喻。
通过连铸技术，钢铁企业可以实现规模化、智能化的生产，提高产品的质量和效益。
同时，连铸技术还对资源的节约和环保产生积极影响。
总结起来，钢的连铸是一种现代化的钢铁生产技术，其通过将熔化的钢液连续浇铸成坯料，实现了高效、低能耗的大规模连续生产。
它在提高生产效率、降低能耗和保护环境方面具有显著的优势。
钢的连铸技术的应用推动了钢铁工业的进步，促使着工业制造领域的创新和发展。
连铸耐火材料
中间保包结构和耐火材料性能
永久层 耐火粘土砖 SiO2（75％） Al2O3（15％）
流入材 Al2O3（65％）
SiO2
坝砖 Al2O3（65％） SiO2（30％）
水口填充材
水口 Al2O3(40%)
喷吐料 Al2O3（80％）
SiO2
流入材：网状爆裂小的材质 喷涂料:高耐蚀性和热间继续膨胀持续性确保
透气砖 :适用内插式（防止事故） 透气砖周围:座砖和耐侵蚀性捣打料 包底层 : 膨胀和收缩小的材质 墙立面: 高耐蚀性和热间继续膨胀持续性确保
Байду номын сангаас
浇注钢包透气砖和座砖
透气砖（Porous Plug） 。材料：Al2O3－Cr2O3 。作用：透气，气体导入
座砖（Seating Block） 。材料：Al2O3－SiO2 。作用：固定透气砖
浇注钢包结构和耐火材料性能
自由面－1 氧化铝浇注料
准永久层 MgO-Cr 镁铬砖
永久层 隔热砖（SiO2）
（粘土砖）
包底座砖 刚玉质
准永久层 高铝砖
包底透气砖 刚玉质
Al2O3-Cr2O3
自由面－2 MgO-C
（镁碳砖）
渣线层 MgO-C （镁碳砖）
工作层 高铝砖
包底永久层 铝镁浇注料
包底层 镁钙砖
定性（砖）
不定性（粉末）
功能件（特殊形状）
炼钢－连铸主要耐火材点
小天井大块
废料
合金 镁碳砖
烧成,不烧成白云砖
电炉
精炼炉
高铝,镁碳砖 塞棒
上水口，连接水口 滑板，大包水口
流入材,挡渣块
300 Series 400 Series
连铸
钢铁冶金概论连铸工艺
钢铁冶金概论连铸工艺钢铁冶金是指通过冶炼和加工，将铁矿石中的铁元素提取出来制成钢材的过程。
而连铸工艺则是钢铁冶金过程中的一种关键工艺，通过连铸工艺可以将熔融的钢水直接铸造成连续铸坯，提高钢材生产的效率和质量。
连铸工艺的基本原理是将融化的钢水通过连续铸造机的浇注系统，注入到连续铸坯结晶器中。
结晶器内部有多个水冷铜管，通过外部供水维持一定的冷却速度，使钢水在管道内快速凝固形成连续的铸坯。
在连铸过程中，可以根据需要调整浇注速度和结晶器冷却水的温度，以控制铸坯的形状和质量。
与传统的分段铸造工艺相比，连铸工艺具有以下优势：1.提高生产效率：连铸工艺可以实现连续生产，不需要停机换模，大大缩短了钢材的生产周期。
同时，连铸工艺还可以根据需要调整铸坯的宽度和厚度，适应不同尺寸和规格的钢材生产需求。
2.提高产品质量：连铸工艺可以减少钢水在冷却过程中的非均匀凝固，降低了拉伸应力，从而减少了铸坯的开裂和缺陷。
此外，连铸工艺还可以通过在线测温、测速和涂演技术，实时监控和控制铸坯的温度和形貌，提高铸坯的表面质量和内部结构。
3.降低能耗和环保：连铸工艺不需要炼钢坯间的加热和冷却过程，大大节约了能源和有害气体的排放。
同时，连铸工艺可以通过废渣和气体的循环利用，减少了冶炼过程中的废物产生和环境污染。
然而，连铸工艺也存在着一些挑战和难点。
首先，连铸过程中铸坯的温度分布不均匀，容易产生温度梯度应力和表皮裂纹。
其次，连铸工艺对设备和技术要求较高，需要配备高效的材料输送系统、快速冷却系统和在线监测系统。
此外，连铸工艺还需要进行精细化建模和仿真分析，以优化铸坯的形状和质量。
总的来说，连铸工艺是钢铁冶金中的重要工艺，可以提高钢材的生产效率和质量，降低能耗和环保。
随着工艺和设备的不断升级，连铸工艺在钢铁冶金中的应用前景将更加广阔。
连铸连轧技术
连续铸钢
2、 21世纪钢铁工业发展趋势
（1） 产品更加纯洁化 （2） 生产工艺更加高效低耗 （3） 生产过程对环境更加友好
薄板坯连铸连轧
薄板坯连铸连轧
典型的薄板坯连铸连轧工艺流程由炼钢(电炉或转炉)— 炉外精炼—薄板坯连铸—连铸坯加热—热连轧等五个单元 工序组成。该工艺将过去的炼钢厂和热轧厂有机地压缩、 组合到一起，缩短了生产周期，降低了能量消耗，从而大 幅度提高经济效益。 薄板坯连铸连轧技术因众多的单位参与研究开发，形 成了各具特色的薄板坯连铸连轧生产工艺，如：CSP、ISP 、FTSR、CONROLL、QSP、TSP、CPR等，其中推广应 用最多的是CSP工艺，由西马克· 德马格公司开发。
4、CONROLL工艺技术 CONROLL工艺是奥钢联工程技术公司开发的用于生 产不同钢种的连铸连轧生产工艺。CONROLL工艺流程 为：常规连铸机→板坯热装(或直接)进步进梁式加热炉 →带立辊可逆粗轧机→精轧机架→输出辊道和层流冷→ 卷取机
薄板坯连铸连轧
1－钢包加热炉； 2－电炉； 5－连铸机；
近终型浇铸
ThyssenKrupp Steel缩短热轧板生产工艺
传 统 技 术
连铸、热连轧
250 mm 工艺阶段: 中间储备: 1.5-25 mm 连 铸 ，
约
250mm
薄板坯连铸连轧
62 mm 工艺阶段: 中间储备 0.8-9 mm
薄 板 坯 连 铸 ，
62 mm 约
新 技 术
薄带连铸
1.5-3 mm 工艺阶段: 中间储备
输送辊
连续铸钢
连续铸钢 连续铸钢的优越性
• 简化了工序，缩短了流程
省去了脱模、整模、钢锭均热、初轧开坯等工序。由 此可节省基建投资费用约40%，减少占地面积约30%，劳动 力节省约70%。
连铸用耐火材料
连铸用耐火材料1。
概论连续铸钢是20世纪60年代发展起来的一种新型铸钢技术，它省掉了初轧工序，从钢水直接铸成钢坯，提高了金属收得率，降低生产成本，节约能源，铸坯质量好，机械化和自动化程度高。
连铸技术得到推广的一个重要标志是滑动水口的开发和应用，滑动水口的采用使连铸操作实现自动化。
我国自80年代开始推广应用滑动水口，到2000年底，我国连铸钢产量已达到80％，有十余家钢厂已实现全连铸。
连铸技术的迅速发展使其相关的耐火材料在品种和质量上都得到相应的发展和提高，连铸用耐火材料的发展又对连铸生产和连铸钢坯质量产生重大影响。
特别是宝钢的建成投产对国内耐火材料的技术进步起到了巨大的推动作用，连铸用耐火材料无论从品种还是质量都取得了巨大的发展。
连铸用耐火材料是连铸机组中的重要部位，除具有一般耐火材料的特性外，还要求有净化化钢水、改善钢的质量、稳定钢水的温度和成分、控制和调节钢水流量等功能，因而被称为功能耐火材料。
连铸系统用耐火材料品种包括：（1）钢包耐火材料――钢包衬、永久衬、透气组件等；（2）中间包耐火材料――永久衬、涂料、绝热板、包盖等；（3）功能耐火材料――无氧化浇注用长水口、浸入式水口、整体塞棒、滑动水口；（4）钢水净化用陶瓷净化器、挡渣堰、碱性涂料和水平连铸用分离环、闸板等。
连铸用耐火材料要反复经受钢水的热冲击和钢水的冲刷、钢渣的侵蚀，因此耐火材料应具有较高的强度、较好的热震稳定性、良好的抗侵蚀性以及一些特殊的功能如透气性、净化钢水功能、调节流量、保护浇注等优良性能。
2。
钢包用耐火材料随着炼钢技术的发展，钢包不仅是储运钢水的容器，还承担着钢水处理和精炼的功能。
随着精炼的发展，钢水在钢包中停留时间延长，钢水温度增高，并伴有强烈的吹气搅拌、真空处理、电弧加热以及熔渣的侵蚀作用，对钢包用耐火材料提出了更高的要求:(1) 高温下能形成半熔融状态的致密层，并减少粘渣；(2) 使用过程中有一定的膨胀性，砖衬能形成一个整体，不开裂、不剥落；特别是包底不能因为收缩开裂造成脱落；(3) 钢包为间歇式作业，经受冷却――高温的反复热循环作用，砖必须有良好的抗热震性和抗剥落性；(4) 为保持钢水的洁净度，要求钢包有良好的抗侵蚀性，高温下耐火材料尽量少熔入钢水；（5）从经济角度出发，要求钢包衬有良好的施工性能且价格适当。
不锈钢连铸对耐火材料及“三大件”的要求
不锈钢连铸对耐火材料及“三大件”的要求连铸用耐火材料的主要技术要求是：耐1600~1650℃以上高温；耐热震性好；高温抗折强度和耐压强度高；热膨胀和收缩变化小；具有良好的抗渣蚀能力；抗钢水冲击能力高；施工方便，成本低。
对于不锈钢而言，由于该钢种要求碳含量尽可能低，因此要求耐火材料不容易导致钢水增碳，也不会给钢水带来夹杂物。
为了满足特种钢连铸用耐火材料的要求，经过几年的努力，我国初步建立了特钢连铸用耐火材料体系，它们的配置是：钢包至中间包之间的钢流保护，使用含A12O3为40%左右的烘烤型的A12O3-C质长水口(保护管)；中间包使用含A12O3为50%左右的A12O3-C质整体塞棒；中间包至结晶器之间的钢水保护，使用组合式和整体式的含A12O3为40%～50%的A12O3-C质浸入式水口；中间罐衬为镁质绝热板；熔融石英质制品也得到使用。
目前，不锈钢连铸存在着水口堵塞问题、塞棒吹氩控制问题和耐火材料的抗侵蚀性及对钢水的污染问题。
连铸“三大件”是指大包至中包之间长水口（亦称钢包保护套管）、塞棒以及中包至结晶器之间的浸入式水口。
长水口和浸入式水口的作用是导流、防止钢水飞溅和氧化，调节钢水流动状态等。
长水口的碗部与钢包滑动水口的下水口相连接。
由于钢水的快速流动，在该处产生负压而吸入空气，使钢水受到二次氧化形成夹杂污染钢水。
为了防止钢包至中间罐之间钢水的二次氧化，必须采取氩封措施，包括钢包滑动水口系统的氩气密封和钢包至中间罐长水口的氩气密封。
目前应用了铝碳质长水口，其中A12O3为50%～55%，C含量为28%~31%。
浸入式水口将中包内钢水导入结晶器内，由于与钢水和渣接触，含有氧化物和石墨的耐火材料最初被覆盖上渣薄膜，它润湿了氧化物，在有利于石墨的情况下使之熔解，并在表面产生一层富石墨层。
钢水在有利于氧化物的情况下润湿和熔解石墨，导致石墨层的消失，耐火材料表面又被覆盖上渣薄膜，这一过程重复进行。
换句话说，氧化物受到渣的侵蚀，而石墨受到钢水的侵蚀。
连铸耐火材料
连铸耐火材料1.钢包耐火材料有什么要求?钢包是承接钢水、进行连铸的必要设备。
由于许多钢种需要在钢包内进行精炼处理，包括吹氩调温、合金成分微调、喷粉精炼和真空处理等，钢包内衬的工作条件越来越恶劣，其工作环境是：(1)承受的钢水温度比模铸钢包高。
(2)钢水在钢包内的停留时间延长。
(3)钢包内衬在高温真空下自身挥发和经受钢水的搅动作用。
(4)内衬在承接钢水时受到的冲击作用。
(5)熔渣对内衬的侵蚀。
因此，对钢包耐火材料的要求是：(1)耐高温，能经受高温钢水长时间作用而不熔融软化。
(2)耐热冲击，能反复承受钢水的装、出而不开裂剥落。
(3)耐熔渣的侵蚀，能承受熔渣和熔渣碱度变化对内衬的侵蚀作用。
(4)具有足够的高温机械强度，能承受钢水的搅动和冲刷作用。
(5)内衬具有一定的膨胀性，在高温钢水作用下，使内衬之间紧密接触而成为一个整体。
2.常用的钢包耐火材料有哪几种?钢包耐火材料的选用条件是：(1)钢包的工作条件，如出钢温度、钢水停留时间、浇注钢种、是否进行精炼处理等。
(2)钢包耐火材料在钢包中的部位。
(3)熔渣的碱度。
(4)钢厂的砌钢包、拆钢包、烘烤钢包的工作条件和经济包龄。
(5)经济性常用的钢包耐火材料有以下种类：(1)粘土砖粘土砖中Al2O3含量一般在30～50％之间，价格低廉。
主要用于钢包永久层和钢包底。
(2)高铝砖砖中Al2O3含量在50～80％之间，主要用于钢包的工作层。
(3)蜡石砖该砖特点是Si02含量高，一般在80％以上，比粘土砖的抗侵蚀性和整体性好，且不挂渣。
常用于钢包壁和包底。
(4)锆英石砖该砖主要用于钢包渣线部位。
砖中ZrO2含量一般在60～65％之间。
其特点是耐侵蚀好，但价格较高，一般不常使用。
(5)镁碳砖该砖主要用于钢包渣线部位，特别适用于多炉连浇场合。
砖中MgO含量一般在76％左右，C 含量在15～20％之间。
其特点是对熔渣侵蚀性小，耐侵蚀、耐剥落性好。
(6)铝镁浇注料该浇注料主要用于钢包体，其特点是在钢水作用下，浇注料中的MgO和Al2O3反应生成铝镁尖晶石，改善了内衬的抗渣性和抗热震性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9
炼钢用耐火材料
2.连铸用功能耐火材料
滑板的生产方法： 铝（锆）碳质用原材料：刚玉、锆刚玉、锆莫来石、石墨、树脂、 Al粉、Mg-Al合金
配料 混合 成型 包装入库 干燥 真空油浸 脱碳 除碳
整型
打箍
10
炼钢用耐火材料
2.连铸用功能耐火材料
（1）钢包滑动水口用耐火材料 上、下水口砖：高铝质、刚玉质、刚玉－莫来石质、镁质、铝（锆）碳质、钙碳质 滑板砖：高铝质、刚玉质、刚玉－莫来石质、镁质、氮化硅质、锆质、铝（锆）碳质、铝 碳－锆质、不烧方镁石－尖晶石－碳质、Al2O3－SiC－C质、镁碳质、铝铬镁质 （2）中间包滑动水口用耐火材料 中间包水口砖：铝（锆）碳质、透气型莫来石上水口、复合水口 滑板：高铝质、镁尖晶石质、铝（锆）碳质、锆质
入库
13
炼钢用耐火材料
2.连铸用功能耐火材料
（4）连铸“三大件”－塞棒（Stopper）
整体塞棒：铝碳（本体）＋锆碳（头部）、铝碳质、镁碳质、 Al2O3－SiO2－C质、 Al2O3－SiO2－ZrO2质 塞头：刚玉质、 Al2O3－SiO2－C浸渍塞头、高铝-硅线石质 袖砖：高铝质、铝碳质、高铝碳化硅质 组合式塞棒：塞头+袖砖+塞棒 复合式塞棒： 棒体Al2O3－C、塞头Al2O3－SiC－C 塞棒、浸入式水口、长水口用防氧化涂料： 在1000℃以下，在制品表面形成一层连续的、光亮的釉层， 并且附着力强，不产生釉滴，抗氧化能力强 原料：长石、石英、粘土、水玻璃
制作方案：
主原料采用中档烧结镁砂，SiO2微粉凝聚结合，基质中MgO/ SiO2比大于2，添加不锈 钢纤维增韧，提高热震稳定性，添加反絮凝剂，成型时注意冬季时需加热养护，否则 无法脱模。加水量5.3％。
凝聚机理：
6
炼钢用耐火材料
1.中间包
（7） 中间包净化钢水用功能耐火材料 泡沫陶瓷过滤器：莫来石质、刚玉质、ZrO2质、CaO质 网状陶瓷过滤器：耐火纤维编织成 蜂窝状陶瓷过滤器：冲压法成型，高温烧成 定向型过滤器：强度高 反应过滤器：氧化铝多孔陶瓷套管
（4）连铸“三大件”—浸入式水口（Submerged Nozzles ）
材质： Al2O3-C/ ZrO2 -C、 (MgO-C)-(Al2O3-C)-( ZrO2 –C)、 CaO-ZrO2 -C 、 Al2O3-ZrO2-TiO2 （AZT） 、 Al2O3-ZrO2-TiO2 –SiO2（AZTS）
17
炼钢用耐火材料
2.连铸用功能耐火材料
（4）连铸“三大件”—浸入式水口（Submerged Nozzles ）
防堵塞型浸入式水口
18
炼钢用耐火材料
2.连铸用功能耐火材料
（5）水平连铸分离环 材质：熔融石英、高铝质、ZrO2质、Si3N4质、BN质、 Si3N4-BN质、Sialon质
19
炼钢用耐火材料
11
炼钢用耐火材料
2.连铸用功能耐火材料
（3）定径水口（Sizing Nozzle） 材质：锆英石质、ZrO2质源自12炼钢用耐火材料
2.连铸用功能耐火材料
（4）连铸“三大件” “三大件”的生产方法： 所用原料：白刚玉、板状刚玉、锆莫来石、石墨、树脂
配料 造粒 成型 干燥 培烧 整型 喷涂料
探伤
包装
7
炼钢用耐火材料
1.中间包
中间包覆盖剂
中间包覆盖剂：双层覆盖剂（炭化稻壳＋熔融保护渣） 保护渣也在结晶器中使用 保护渣用原材料： 主原料：水泥熟料、硅灰石、高炉渣、玻璃粉、石英砂 熔剂：萤石、苏打、冰晶石、硼砂、水玻璃 炭素材料：炭黑、高炭、鳞片石墨
8
炼钢用耐火材料
2.连铸用功能耐火材料
（1）钢包滑动水口系统用耐火材料
结业论文题目
1、连铸三大件用耐火材料 2、炉外精炼用MgO-C砖 3、高炉陶瓷杯用耐火材料 4、钢包滑板用耐火材料 5、碱性不定形耐火材料的现状与发展 6、微粉对不定形耐火材料性能的影响 7、高炉炉前用不定形耐火材料 8、耐火材料用结合剂的现状与发展 9、耐火材料性能与应用的关系 要求：字数2000～3000的综述性文章
4
炼钢用耐火材料
1.中间包
（6）挡渣墙（堰） 在中间包内设置若干挡渣墙或挡渣堰，可改变钢水的流向和流态， 延长钢水流到水口的时间，可有效地促进夹杂物上浮分离，均匀钢水 成分和温度。
钢液流股状态示意图
5
炼钢用耐火材料
1.中间包
（6）挡渣墙（堰）-镁质堰板优点
(1).镁质堰板对钢液的污染明显低于高铝质堰板，有关资料认为与高铝质堰板相比镁质堰 板带入钢液的氧含量可降低5倍； (2).抗渣侵蚀能力明显优于高铝质，有利于提高使用寿命，降低耐材消耗； (3).强度高、抗钢水冲刷能力优于高铝质，是作为三重堰板的理想材质； (4).可以吸收夹杂物中的Al2O3，在表面形成镁铝尖晶石； (5).解决高铝质堰板安装氧化钙过滤器，需砌筑镁砖过滤层而给现场使用带来不便的问题 。
四、连铸系统用耐火材料
炼钢用耐火材料
四、连铸
1.中间包 2.连铸用功能材料
1
炼钢用耐火材料
1.中间包
中 间 包 示 意 图
2
炼钢用耐火材料
1.中间包
中间包功能
1.钢水保温、分配和整流 2.净化钢水：多孔透气砖，挡渣墙 3.调温功能：加小块废钢，喷吹铁粉 4.成分微调：喂丝 5.精炼功能：双层渣吸收上浮的夹杂物 6.加热功能：感应加热法，等离子加热法
20
中间包用耐火材料组成图
1-包 壳 ； 2-永 久 层 ； 3-工 作 层 ； 4-包 底 ； 5-包 盖 ； 6-塞 棒 ； 7-轴 砖 ； 8-塞 头 ； 9-座 砖 ； 10-水 口 砖
3
炼钢用耐火材料
1.中间包
中间包内衬耐火材料 （1）保温层（10～30mm）：纤维板、石棉板、保温砖或轻质浇注料 （2）永久层（100～200mm）：粘土砖、莫来石质浇注料、高铝质浇注料 （3）工作层（20～50mm）： 绝热板：硅质、镁质、镁橄榄石质 涂抹料：镁质、镁铬质、镁钙质 干振料： 镁质、镁钙质 （4）座砖：高铝质、刚玉质 （5）包底：与工作层相当，冲击区镁质预制块、刚玉质预制块 （6）挡渣墙（堰）：镁铝质、镁质
14
炼钢用耐火材料
2.连铸用功能耐火材料
（4）连铸“三大件”—长水口（Shroud ） 材质：熔融石英、铝碳质
15
炼钢用耐火材料
2.连铸用功能耐火材料
（4）连铸“三大件”—浸入式水口（Submerged Nozzles ） 安装形式：内装型、外装型、组合型、滑动水口型4种
16
炼钢用耐火材料
2.连铸用功能耐火材料
