《传感器本》试题整理(附参考答案)
传感器题库及答案
第一章 检测技术的基本概念一、填空题：1、传感器有 、 、 组成2、传感器的灵敏度是指稳态标准条件下，输出 与输入 的比值。
3、从输出曲线看，曲线越陡，灵敏度 。
4、下面公式是计算传感器的 。
9)-(1 %100minmax max L L ⨯-=y y Δγ 5、某位移传感器的输入变化量为5mm ，输出变化量为800mv ，其灵敏度为 。
二、 选择题：1、标准表的指示值100KPa ，甲乙两表的读书各为101.0 KPa 和99.5 KPa 。
它们的绝对误差为 。
A 1.0KPa 和-0.5KPaB 1.2、以下哪种误差不属于按误差数值表示 。
A 绝对误差B 相对误差C 随机误差D 引用误差3、 有一台测量仪表，其标尺范围0—500 KPa ，已知绝对误差最大值∆P max=4 KPa ，则该仪表的精度等级 。
A4、选购线性仪表时，必须在同一系列的仪表中选择适当的量程。
应选购的仪表量程为测量值的 倍。
A5、电工实验中，常用平衡电桥测量电阻的阻值，是属于 测量，而用水银温度计测量水温的微小变化，是属于 测量。
A 偏位式B 零位式C 微差式6、因精神不集中写错数据属于 。
系统误差 B 随机误差 C 粗大误差7、有一台精度2.5级，测量范围0—100 KPa ，则仪表的最小分 格。
A45 B40 C30 D 208、重要场合使用的元件或仪表，购入后进行高、低温循环老化试验，目的是为了 。
A 提高精度B 加速其衰老C 测试其各项性能指标D 提高可靠性9、传感器能感知的输入量越小，说明 越高。
A 线性度好B 迟滞小C 重复性好D 分辨率高三、 判断题1、回差在数值上等于不灵敏度 ( )2、灵敏度越大，仪表越灵敏 〔 〕3、同一台仪表，不同的输入输出段灵敏度不同 〔 〕4、灵敏度其实就是放大倍数 〔 〕5、测量值小数点后位数越多，说明数据越准确 〔 〕6、测量数据中所有的非零数字都是有效数字 〔 〕7、测量结果中小数点后最末位的零数字为无效数字〔〕四、问答题1、什么是传感器的静态特性，有哪些指标。
传感器基础知识单选题100道及答案解析
传感器基础知识单选题100道及答案解析1. 传感器能感知的输入量的最小变化量称为（）A. 分辨率B. 灵敏度C. 精度D. 线性度答案：A解析：分辨率是指传感器能感知的输入量的最小变化量。
2. 下列不属于传感器静态特性指标的是（）A. 重复性B. 固有频率C. 线性度D. 迟滞答案：B解析：固有频率属于传感器的动态特性指标。
3. 传感器的输出量与输入量之间的实际关系曲线偏离拟合直线的程度称为（）A. 线性度B. 灵敏度C. 重复性D. 分辨率答案：A解析：线性度描述的是实际关系曲线偏离拟合直线的程度。
4. 传感器在正、反行程中输出输入曲线不重合的现象称为（）A. 线性度B. 重复性C. 迟滞D. 灵敏度误差答案：C解析：迟滞指传感器在正、反行程中输出输入曲线不重合。
5. 衡量传感器在同一工作条件下，输入量按同一方向作全量程连续多次变动时，所得特性曲线间不一致的程度的指标是（）A. 线性度B. 迟滞C. 重复性D. 灵敏度答案：C解析：重复性是衡量同一工作条件下，特性曲线不一致的程度。
6. 以下哪种传感器属于物性型传感器（）A. 电容式传感器B. 电感式传感器C. 压电式传感器D. 电阻应变式传感器答案：C解析：压电式传感器是利用某些物质的压电效应制成，属于物性型传感器。
7. 属于结构型传感器的是（）A. 光电式传感器B. 霍尔式传感器C. 压电式传感器D. 热敏电阻答案：B解析：霍尔式传感器是基于霍尔效应，属于结构型传感器。
8. 传感器的线性范围越宽，则其量程（）A. 越小B. 越大C. 不变D. 不确定答案：B解析：线性范围宽，意味着能测量的输入量的范围大，即量程越大。
9. 下列对传感器的动态特性描述正确的是（）A. 输入量随时间变化缓慢时的特性B. 输入量为常量时的特性C. 输入量随时间快速变化时的特性D. 以上都不对答案：C解析：动态特性是指输入量随时间快速变化时传感器的特性。
10. 传感器的频率响应特性是指（）A. 传感器对不同频率正弦输入信号的响应特性B. 传感器在单位时间内的响应特性C. 传感器在不同温度下的响应特性D. 传感器在不同压力下的响应特性答案：A解析：频率响应特性指传感器对不同频率正弦输入信号的响应特性。
最新国家开放大学电大《传感器与测试技术(本)》形考任务作业2试题及答案
最新国家开放大学电大《传感器与测试技术（本）》形考任务作业2试题及答案最新国家开放大学电大《传感器与测试技术（本）》形考任务作业2试题及答案形考作业2 一、判断题（共20小题，每小题5分，共100分）题目1 1．压电式传感器的特点的是灵敏度比较低。
选择一项：对错题目2 2．磁电感应式传感器可分为变磁通式和恒磁通式两大类。
选择一项：对错题目3 3．差动变压器属于电感式传感器。
选择一项：对错题目 4 4．压电传感器的测量电路中前置放大器的主要作用是把传感器的高输入阻抗变换成低输入阻抗。
选择一项：对错题目 5 5．磁电式传感器非线性误差产生原因的是传感器线圈电流产生的磁通对工作磁通产生影响。
选择一项：对错题目6 6．通常电路参量式传感器分为4类：压电式传感器、磁电式传感器、热电式传感器和霍尔式传感器。
选择一项：对错题目7 7．压电式传感器适宜于动态测量，不适合测量动态的力、压力、加速度、振动等参数。
选择一项：对错题目8 8．磁电式传感器工作性能稳定，输出阻抗小，灵敏度高，尺寸和重量比较小。
选择一项：对错题目9 9．磁电式传感器通常输出功率较大，测量电路比较简单。
选择一项：对错题目10 10．热电动势的产生实际上由2部分组成，即接触电势和温差电势。
选择一项：对错题目11 11．两种不同类型的金属导体（或半导体），两端分别接在一起构成闭合回路，当两个结点温度不等有温差时，回路里会产生热电势，形成电流，这种现象称为热电效应。
选择一项：对错题目12 12．利用热电效应，只要知道热电偶回路一端结点温度，就可以测出另一端结点的温度。
选择一项：对错题目13 13．对于任何一种金属，高温端的自由电子要向低温端扩散，高温端因失去电子而带正电，低温端得到电子而带负电，形成温差电动势，又称汤姆森电动势。
选择一项：对错题目14 14．压电式传感器的输出信号很微弱，而且内阻很高，一般不能直接显示和记录。
选择一项：对错题目15 15．压电传感器可以等效为一个电源U和一个电容器Ca 的串联电路。
传感器的试题及答案
一、填空（30分，每空1.5分）1、有一温度计，它的量程范围为0∽200℃，精度等级为0.5级。
该表可能出现的最大误差为，当测量100℃时的示值相对误差为。
2、在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的倍左右为宜。
3、传感器由、、三部分组成。
4、利用热敏电阻对电动机实施过热保护，应选择型热敏电阻。
5、已知某铜热电阻在0℃时的阻值为50Ω，则其分度号是，对于镍铬-镍硅热电偶其正极是。
6、霍尔元件采用恒流源激励是为了。
7、用水银温度计测量水温,如从测量的具体手段来看它属于测量。
二、选择题(30分，每题2分)1、在以下几种传感器当中属于自发电型传感器。
A、电容式B、电阻式C、压电式D、电感式2、的数值越大,热电偶的输出热电势就越大。
A、热端直径B、热端和冷端的温度C、热端和冷端的温差D、热电极的电导率3、将超声波（机械振动波）转换成电信号是利用压电材料的。
A、应变效应B、电涡流效应C、压电效应D、逆压电效应4、在电容传感器中，若采用调频法测量转换电路，则电路中。
A、电容和电感均为变量B、电容是变量，电感保持不变C、电感是变量，电容保持不变D、电容和电感均保持不变5、在两片间隙为1mm的两块平行极板的间隙中插入，可测得最大的容量。
A、塑料薄膜B、干的纸C、湿的纸D、玻璃薄片6、热电阻测量转换电路采用三线制是为了A、提高测量灵敏度B、减小非线性误差C、提高电磁兼容性D、减小引线电阻的影响7、当石英晶体受压时，电荷产生在。
A、Z面上B、X面上C、Y面上D、X、Y、Z面上8、汽车衡所用的测力弹性敏感元件是。
A、悬臂梁B、弹簧管C、实心轴D、圆环9、在热电偶测温回路中经常使用补偿导线的最主要的目的是。
A、补偿热电偶冷端热电势的损失B、起冷端温度补偿作用C、将热电偶冷端延长到远离高温区的地方D、提高灵敏度10、减小霍尔元件的输出不等位电势的办法是。
A、减小激励电流B、减小磁感应强度C、使用电桥调零电位器11、测得某检测仪表的输入信号中,有用信号为20毫伏,干扰电压也为20毫伏, 则此时的信噪比为。
传感器考试试题及答案完整版
传感器考试试题及答案 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。
2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。
3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。
4、测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。
越5、一阶传感器的时间常数τ越__________, 其响应速度越慢;二阶传感器的固有频率ω_________, 其工作频带越宽。
6、按所依据的基准直线的不同，传感器的线性度可分为、、、。
7、非线性电位器包括和两种。
8、通常意义上的传感器包含了敏感元件和（ C ）两个组成部分。
A. 放大电路B. 数据采集电路C. 转换元件D. 滤波元件9、若将计算机比喻成人的大脑，那么传感器则可以比喻为(B )。
A．眼睛 B. 感觉器官 C. 手 D. 皮肤10、属于传感器静态特性指标的是（D ）A.固有频率B.临界频率C.阻尼比D.重复性11、衡量传感器静态特性的指标不包括（ C ）。
A. 线性度B. 灵敏度C. 频域响应D. 重复性12、下列对传感器动态特性的描述正确的是（）A 一阶传感器的时间常数τ越大, 其响应速度越快越小, 其工作频带越宽B 二阶传感器的固有频率ωC 一阶传感器的时间常数τ越小, 其响应速度越快。
越小, 其响应速度越快。
D 二阶传感器的固有频率ω二、计算分析题1、什么是传感器由几部分组成试画出传感器组成方块图。

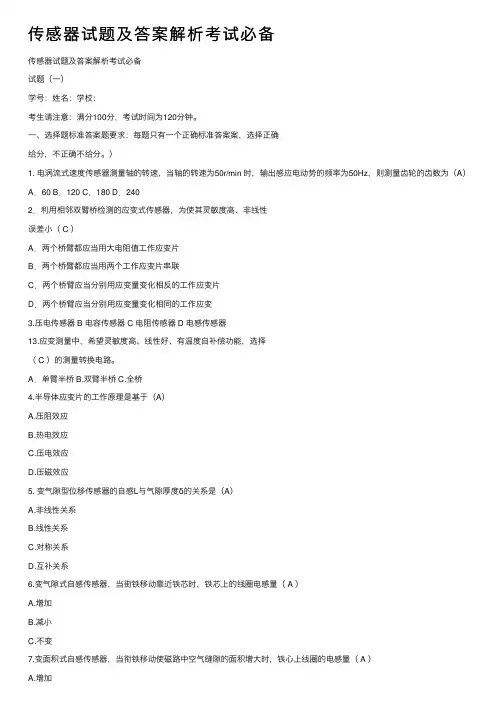

传感器试题及答案解析考试必备
传感器试题及答案解析考试必备传感器试题及答案解析考试必备试题（⼀）学号：姓名：学校：考⽣请注意：满分100分，考试时间为120分钟。
⼀、选择题标准答案题要求：每题只有⼀个正确标准答案案，选择正确给分，不正确不给分。
）1. 电涡流式速度传感器测量轴的转速，当轴的转速为50r/min 时，输出感应电动势的频率为50Hz，则测量齿轮的齿数为（A）A．60 B．120 C．180 D．2402．利⽤相邻双臂桥检测的应变式传感器，为使其灵敏度⾼、⾮线性误差⼩（ C ）A．两个桥臂都应当⽤⼤电阻值⼯作应变⽚B．两个桥臂都应当⽤两个⼯作应变⽚串联C．两个桥臂应当分别⽤应变量变化相反的⼯作应变⽚D．两个桥臂应当分别⽤应变量变化相同的⼯作应变3.压电传感器 B 电容传感器 C 电阻传感器 D 电感传感器13.应变测量中，希望灵敏度⾼、线性好、有温度⾃补偿功能，选择（ C ）的测量转换电路。
A．单臂半桥 B.双臂半桥 C.全桥4.半导体应变⽚的⼯作原理是基于（A）A.压阻效应B.热电效应C.压电效应D.压磁效应5. 变⽓隙型位移传感器的⾃感L与⽓隙厚度δ的关系是（A）A.⾮线性关系B.线性关系C.对称关系D.互补关系6.变⽓隙式⾃感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（ A ）A.增加B.减⼩C.不变7.变⾯积式⾃感传感器，当衔铁移动使磁路中空⽓缝隙的⾯积增⼤时，铁⼼上线圈的电感量（ A ）A.增加B.减⼩C.不变8.电磁炉主要是应⽤了下⾯哪种技术？( B )A. 微波；B. 电涡流；C. 热电式；D. 红外9.欲检测⾦属表⾯裂纹采⽤的传感器是（B）A 压磁式B 电涡流式C ⽓敏式D 光纤式10．下列线位移传感器中，测量范围最⼤的类型是（B）A 变⽓隙⾃感式B 差动变压器式C 电涡流式D 变极距电容式11.电容传感器的输⼊被测量与输出被测量间的关系，除（B）外是线性的。
A. 变⾯积型B. 变极距型C. 变介电常数型12. 在下列传感器中，将被测物理量的变换量直接转换为电荷变化量的是（A）A 差动电桥由环境温度变化引起的误差为( A )⼆、判断对错题，2.半导体应变⽚缺点是温度系数⼤。
(完整版)传感器原理试题及答案
一、是非题１．动向特点好的传感器应拥有很短的瞬态响应时间和很窄的频率响应特点。
（× ）２．幅频特点是指响应与激励信号的振幅比与频率的关系。
（√ ）３．一阶系统的时间常数越小越好。
（√ ）４．二阶系统固有频率ωn 越小越好。
（×）５．二阶系数的固有频率ωn 越大，可测量的信号频率范围就越宽。
（√ ）６．信号经过一阶系统后的幅值减小，相位滞后。
（√）７．传感器的相频特点φ(j ω)表示了信号各频率重量的初相位和频率间的函数关系。
（× ）８．能完成参量感觉和变换的装置称之为传感器。
（√）９．传感器的矫捷度与量程呈反比。
（√）１０．为提高测试精度，传感器的矫捷度越高越好。
（× ）１１．传感器的线性范围越宽，表示其工作量程越大。
（√）１２．测量小应变时，应采用矫捷度高的金属丝应变片，测量大应变时，应采用矫捷度低的半导体应变片。
（× ）１３．依照压电效应，在压电资料的任何一个表面施加力，均会在相应的表面产生电荷。
（×）１４．压电式加速度传感器由于产生的是静电荷，且自己内阻很大，故不能够用一般电表测量。
（√）１５．用差动变压器式电感传感器作位移测量时，依照其输出就能鉴识被测位移的方向的正负极性。
（√ ）１６．变缝隙式电容或电感传感器，只要满足△ d<<d 0的条件，则矫捷度均可视为常数。
（√）１７．由同一资料组成的热电偶，即使两端点温度不等，也不会形成热电势。
（√）１８．用热电偶测温时，冷端温度的改变对测量结果是有影响的。
（√）１９．直流电桥的平衡条件是R1R3 ＝ R2R4。
其电桥矫捷度是供桥电源的函数。
（√ ）２０．交流电桥达到平衡时条件必定满足z1 z2 z3 z4， 1 2 34。
（×）２１．交流电桥可测静态应变，也可测动向应变。
（√）２２．调频波是频率不变，幅值也不变的已调波。
（× ）２３．电压放大器的连接电缆长度发生变化时，仪器的矫捷度不发生变化。
《传感器原理》练习题及答案解析精选全文
可编辑修改精选全文完整版《传感器原理》练习题及答案解析1.测得某检测装置的一组输入输出数据如下表，试用最小二乘法拟合直线，求其线性度和灵敏度。
带入数据得：68.0=k 25.0=bbkx y +=)(b kx y i i i +-=∆22)(i i i i i i x x n y x y x n k ∑-∑∑∑-∑=222)()(i i i i i i i x x n y x x y x b ∑-∑∑∑-∑∑=∴25.068.0+=x y %7535.0%100max ±=±=⨯∆±=FS L y L γ238.01=∆35.02-=∆16.03-=∆11.04-=∆126.05-=∆194.06-=∆拟合直线灵敏度 0.68,线性度 ±7%2.被测电压的实际值为10V ，现有150V,0.5级和15V, 2.5级两只电压表，选择哪一只表误差较小？ 150V 表的最大误差为：15V 表的最大误差为：故选择15V表误差较小3.用MF-30型普通万用表的DC.5V挡及25V挡分别测量高内阻等效电路（25kΩ与5V电压源串联）的输出电压。
已知DC.V.挡的电压灵敏度20kΩ /V,精度为2.5级，试计算：a)由于仪表本身精度造成的相对误差；b)由于仪表内阻对被测电路的影响引起的相对误差；c)综合最大相对误差；d)分析误差因素的影响。
①仪表本身精度造成的相对误差：5V档：25V档：②由于仪表内阻对被测电路的影响引起的相对误差：5V档：25V档：③综合最大相对误差：5V档：25V档：④仪表的精度和仪器的内阻都会在测量时产生系统误差。
4.设5次测量某物体的长度，其测量的结果分别为：9.8 10.0 10.1 9.9 10.2厘米，若忽略粗大误差和系统误差，试求在99.73％的置信概率下（±3δ），对被测物体的最小估计区间。
105)2.109.91.100.108.9(11=++++==∑=n i i x n xx x v i -=1 分别为-0.2 0 0.1 -0.1 0.2 051=∑=i i υ 16.011ˆ12=-=∑=n i iv n σ48.0ˆ3=σ没有坏值072.05ˆˆˆ===σσσn x x =10±3x σˆ=10±0.216 ( cm )5.今有一种电涡流式位移传感器。
传感器试题及答案
8.测量系统的静态特性指标通常用输入量与输出量的对应关系来表征（5分）
1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大②减小③不变）。
一、简答题（30分，6分/题）
1、从传感器的静态特性和动态特性考虑，详述如何选用传感器。
答：考虑传感器的静态特性的主要指标，选用线性度大、迟滞小、重复性好、分辨力强、稳定性高、抗干扰稳定性高的传感器。考虑动态特性，所选的传感器应能很好的追随输入量的快速变化，即具有很短的暂态响应时间或者应具有很宽的频率响应特性。
三、什么叫做热电动势、接触电动势和温差电动势？说明势电偶测温原理及其工作定律的应用。分析热电偶测温的误差因素，并说明减小误差的方法（10分）
答： 热电动势：两种不同材料的导体（或半导体）A、B串接成一个闭合回路，并使两个结点处于不同的温度下，那么回路中就会存在热电势。因而有电流产生相应的热电势称为温差电势或塞贝克电势，通称热电势。
2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
3、光电传感器的理论基础是光电效应。通常把光线照射到物体表面后产生的光电效应分为三类。第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、光电倍增管；第二类是利用在光线作用下使材料内部电阻率改变的内光电效应，这类元件有光敏电阻；第三类是利用在光线作用下使物体内部产生一定方向电动势的光生伏特效应，这类元件有光电池、光电仪表。
霍尔组件的不等位电势是霍尔组件在额定控制电流作用下，在无外加磁场时，两输出电极之间的空载电势，可用输出的电压表示。
传感器试题及其部分答案
传感器试题及其部分答案电桥和差特性应⽤：1、有⼀薄壁圆管式拉⼒传感器如题图所⽰。
已知其弹性元件材料的泊桑⽐为0.3，电阻应变⽚的灵敏系数为2，贴⽚位置如图。
若受拉⼒P 作⽤，问：1）欲测量P ⼒的⼤⼩，应如何正确组成电桥？2）当供桥电压V e 2=，µεεε50021==时，输出电压是多少（10116-?=µε）？见P50表，第⼀⾏U=1/4U 0K ε2（1+µ）4P2、悬臂梁受⼒如题图所⽰：轴向⼒P和弯矩M 。
问：1）欲测量弯矩M ，应该如何布⽚、接桥？2）欲测量轴向⼒P ，应该如何布⽚、接桥见P87图3-23、滤波器与鉴频器有何不同？它们各应⽤于什么场合？对频率进⾏筛选；将频率变化恢复成调制信号电压幅值变化的过程4、已知低通滤波器（题图4.4）的ΩK R 1=，F C µ1=，求：1）滤波器传递函数、频率响应函数、幅频特性和相频特性的表达式见P108、29、305、振动的激励⽅式有哪三类？稳态正弦、随机、瞬态 6、常⽤的测振传感器？位移：电容式、电涡流速度：磁电式加速度：压电式、应变式、伺服式阻抗头7、⽤⼀个时间常数为τ=0.001s 的⼀阶测试系统，测量频率为100Hz 的正弦信号，求测量的幅值误差和相位误差各是多少?见P358、磁电式速度计的⼯作原理如题图所⽰。
齿轮随被测轴转动，已知齿数Z =60，求：当测得频率计感应电势频率f =2400Hz 时，被测轴的转速(min /r )。
129、试述霍尔效应及其⽤来测量位移的原理10、何谓压电效应?压电式传感器对测量电路有何特殊要求?11、为什么欲测流体压⼒，拟采⽤电容式、电感式和压电式传感器，试绘出可⾏⽅案原理图12、什么是测试？测试系统⼀般由那些部分组成?各部分功能是什么？判断题1、⼀阶RC低通滤波器，当电阻R增⼤时，滤波器上限截⽌频率将减⼩2、周期信号的频谱由⽆限多条离散谱线组成，每⼀条谱线代表⼀个谐波分量3、互相关函数是两个信号在频率域上的关系。
传感器考试试题及答案完整版
传感器考试试题及答案完整版传感器考试试题及答案Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。
2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。
3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。
4、测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。
越5、一阶传感器的时间常数τ越__________, 其响应速度越慢;二阶传感器的固有频率ω_________, 其工作频带越宽。
6、按所依据的基准直线的不同，传感器的线性度可分为、、、。
7、非线性电位器包括和两种。
8、通常意义上的传感器包含了敏感元件和（ C ）两个组成部分。
A. 放大电路B. 数据采集电路C. 转换元件D. 滤波元件9、若将计算机比喻成人的大脑，那么传感器则可以比喻为(B )。
A．眼睛 B. 感觉器官 C. 手 D. 皮肤10、属于传感器静态特性指标的是（D ）A.固有频率B.临界频率C.阻尼比D.重复性11、衡量传感器静态特性的指标不包括（ C ）。
A. 线性度B. 灵敏度C. 频域响应D. 重复性12、下列对传感器动态特性的描述正确的是（）A 一阶传感器的时间常数τ越大, 其响应速度越快越小, 其工作频带越宽B 二阶传感器的固有频率ωC 一阶传感器的时间常数τ越小, 其响应速度越快。
越小, 其响应速度越快。
D 二阶传感器的固有频率ω二、计算分析题1、什么是传感器由几部分组成试画出传感器组成方块图。
传感器试卷及答案
传感器原理与应用试题答案（一）一填空（在下列括号中填入实适当的词汇，使其原理成立5分）1．用石英晶体制作的压电式传感器中，晶面上产生的电荷与作用在晶面上的压强成正比，而与晶片几何尺寸和面积无关。
2．把被测非电量的变化转换成线圈互感变化的互感式传感器是根据变压器的基本原理制成的，其次级绕组都用同名端反向形式连接，所以又叫差动变压器式传感器。
3．闭磁路变隙式电感传感器工作时，衔铁与被测物体连接。
当被测物体移动时，引起磁路中气隙尺寸发生相对变化，从而导致圈磁阻的变化。
4．电阻应变片是将被测试件上的应变转换成电阻的传感元件。
5．影响金属导电材料应变灵敏系数K。
的主要因素是导电材料几何尺寸的变化。
评分标准：每填一个空，2.5分，意思相近2分。
二选择题（在选择中挑选合适的答案，使其题意完善每题4分）1．电阻应变片的线路温度补偿方法有（A.B.D ）。
A．差动电桥补偿法B．补偿块粘贴补偿应变片电桥补偿法C．补偿线圈补偿法D．恒流源温度补偿电路法2．电阻应变片的初始电阻数值有多种，其中用的最多的是（B）。
A．60ΩB．120ΩC．200ΩD．350Ω3．通常用应变式传感器测量（BCD）。
A．温度B．速度C．加速度D．压力4．当变间隙式电容传感器两极板间的初始距离d增加时，将引起传感器的（B,D）。
A．灵敏度增加B．灵敏度减小C．非统性误差增加D．非线性误差减小5．在光线作用下，半导体的电导率增加的现象属于（BD）。
A．外光电效应B．内光电效应C．光电发射D．光导效应评分标准：3\4\5题回答对一个2分，1题（A.B.D）回答对一个2分，两个3分，2题（B）不对没有得分。
三、回答下列问题（每题5分，答出原理3分，说明2分）1．为什么1/2桥能提高灵敏度，减小非线性；利用桥路中相邻臂电阻变化相反，对邻臂电阻变化相同的特点，将两个工作应变片接入电桥的相邻臂，并使它们一个受拉，另一个受压，如图所示，称为半桥差动电桥，半桥差动电桥电路的输出电压为评分标准：说明出划线部分的重点意思得1.5分，回答完整2分E 433221111L U R R R R R R R R R U ⎪⎪⎭⎫⎝⎛+-∆-+∆+∆+=写出平衡条件：1分设平衡时R 1=R 2=R 3=R 4=R ， 又ΔR 1=ΔR 2 =ΔR 则得证结论：2分RR U U ∆=2E L可知半桥差动电路不仅没有非线性误差，而且电压灵敏度也比单一应变片工作时提高了一倍。
传感器习题集及答案
传感器习题集及答案第01章检测与传感器基础1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3 简述传感器主要发展趋势1.3答：数字化、集成化、智能化、网络化等。
1.4传感器的静态特性是什么？由哪些性能指标描述？它们一般可用哪些公式表示？1.4答：静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。
传感器的静特性由静特性曲线反映出来，静特性曲线由实际测绘中获得。
人们根据传感器的静特性来选择合适的传感器。
1.5传感器的线性度是如何确定的？确定拟合直线有哪些方法？传感器的线性γ表征了什么含义？为什么不能笼统的说传感器的线性度是多少。
1.5答：度L1）实际传感器有非线性存在，线性度是将近似后的拟合直线与实际曲线进行比较，其中存在偏差，这个最大偏差称为传感器的非线性误差，即线性度，2）选取拟合的方法很多，主要有：理论线性度(理论拟合)；端基线性度(端点连线拟合)；独立线性度(端点平移拟合)；最小二乘法线性度。
传感器习题集及答案
传感器习题集及答案第01章检测与传感器基础1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3 简述传感器主要发展趋势1.3答：数字化、集成化、智能化、网络化等。
1.4传感器的静态特性是什么？由哪些性能指标描述？它们一般可用哪些公式表示？1.4答：静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。
传感器的静特性由静特性曲线反映出来，静特性曲线由实际测绘中获得。
人们根据传感器的静特性来选择合适的传感器。
1.5传感器的线性度是如何确定的？确定拟合直线有哪些方法？传感器的线性γ表征了什么含义？为什么不能笼统的说传感器的线性度是多少。
1.5答：度L1）实际传感器有非线性存在，线性度是将近似后的拟合直线与实际曲线进行比较，其中存在偏差，这个最大偏差称为传感器的非线性误差，即线性度，2）选取拟合的方法很多，主要有：理论线性度(理论拟合)；端基线性度(端点连线拟合)；独立线性度(端点平移拟合)；最小二乘法线性度。
高中物理《传感器》练习题(附答案解析)
高中物理《传感器》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．数码相机的普及使传统胶片相机逐渐被淘汰。
数码相机的主要部件是电荷耦合器（CCD），能将光学量转化为电学量。
该部件可视为（）A．力传感器B．温度传感器C．光传感器D．霍尔元件2．下列关于传感器的说法中不正确的是（）A．传感器能将感受到的外部信息按照一定的规律转换为电信号B．传感器在日常生活中并不常见C．光敏电阻是一种利用光敏元件将光信号转化为电信号的传感器D．热敏电阻是将温度的变化转化为电信号的传感器3．下列说法正确的是（）A．电饭锅通过压力传感器实现温度的自动控制B．红外线和X射线都有很高的穿透本领，在医学上常用来透视人体C．电子秤应用的是光传感器D．雷达使用微波是因为微波波长较短能沿直线传播4．如图是电熨斗的结构图，下列说法不正确的是（）A．双金属片上层金属的膨胀系数小于下层金属B．常温下，上下触点接触；温度过高时，双金属片发生弯曲使上下触点分离C．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移D．双金属片温度传感器的作用是控制电路的通断5．将多用电表的选择开关置于欧姆挡，然后进行欧姆调零。
如图所示，将一光敏电阻连在多用电表两表笔之间，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角为θ'，则可判断（）A．θ'=θB．θ'<θC．θ'>θD．不能确定θ和θ'的关系6．图甲为电容式电子体重计，其内部电路简化图如图乙所示，称重时，人站在体重计面板上，使平行板上层膜片电极在压力作用下向下移动，则下列说法正确的是（）A．上层膜片下移过程中，电流表有b到a的电流B．上层膜片下移过程中，电容器的电容增大，上下极板间的电压增大C．上层膜片下移过程中，电容器的电容增大，所带电荷量减小D．上层膜片稳定后，平行板电容器上下极板均不带电荷7．如图所示，某同学设计了一个加速度计：较重的滑块可以在光滑的框架中平移，滑块两侧用两劲度系数相同的轻弹簧与框架连接；R为变阻器，轻质滑动片与变阻器接触良好；两个电池的电动势均恒为E，内阻不计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开放大学《传感器与测试基础》复习1. 课程教材：《自动检测技术及应用》 梁森 （第2版），机械工业2. 网上课堂：视频资料，课程ppt 资料，斌教授主讲3. 主持教师联系方式： 25653399（周二、五）；4. 期末考试比例（大约）：单项选择20分；填空20分；多项选择12分；简答题26分；分析设计题22分。
5. 复习样题一、填空题1. 传感器的特性一般指输入、输出特性，有动、静之分。
静态特性指标的有 、 、 、 等。
（灵敏度、分辨力、线性度、迟滞误差、稳定性）2. 对于测量方法，从不同的角度有不同的分类，按照测量结果的显示方式，可以分为 模拟式测量 和 数字式测量 。
3. 对于测量方法，从不同的角度有不同的分类，按照是否在工位上测量可以分为 在线测量 和 离线式测量 。
4. 对于测量方法，从不同的角度有不同的分类，按照测量的具体手段，可以分为 偏位式测量 、 微差式测量 和 零位式测量 。
5.某0.1级电流表满度值100m x mA ，测量60mA 的绝对误差为 ±0.1mA 。
6、服从正态分布的随机误差具有如下性质 集中性 、 对称性 、 有界性 。
7. 硅光电池的光电特性中，当负载短路时，光电流在很大围与照度与呈线性关系。
8. 把被测非电量的变化转换成线圈互感变化的互感式传感器是根据 变压器 的基本原理制成的，其次级绕组都用 差动 形式连接，所以又叫差动变压器式传感器。
9、霍尔传感器的霍尔电势U H 为 K H IB 若改变 I 或 B 就能得到变化的霍尔电势。
10、电容式传感器中，变极距式一般用来测量 微小 的位移。
11. 压电式传感器具有体积小、结构简单等优点，但不适宜测量 频率太低 的被测量，特别是不能测量 静态值 。
12、差动电感式传感器与单线圈电感式传感器相比,线性 好 灵感度提高 一 倍、测量精度高。
13、热电偶冷端温度有如下补偿方法：冷端恒温法（冰浴法）、计算修正法、电桥补偿法和仪表机械零点调整法。
14．空气介质变间隙式电容传感器中，提高其灵敏度和减少非线性误差是矛盾的，为此实际都采用差动式电容传感器。
15.从原理来分，电容式传感器结构类型有：变面积式、变极距式、变介电常数式。
16.变极距式电容传感器的电容变化与极板间距之间的关系是成非线性关系，为了减小这种关系带来的测量误差，常采用差动结构来解决。
17. 电涡流式传感器分反射式和透射式两种，透射式是采用低频（选“高频”或“低频”）的激励方式。
18. 电涡流式传感器与激励源频率的关系是：频率越高，电涡流的渗透深度越浅，趋肤效应越严重。
19.变气隙自感传感器为了消除非线性误差，可采用差动结构。
20.在测量次数足够多的情况下，如某个数据的剩余误差的绝对值明显大于真值，可认为该测量值为粗大误差，该坏值应予剔除。
21.各类传感器的测量放大器的作用是放大微弱电信号。
此外，还要求能对干扰信号有很强的抑制能力。
22.电感式传感器结构类型有：电涡流式变压器、自感式变压器和互感式变压器。
23. 通常压电瓷材料的压电常数比石英的压电常数（选“大”或“小”）。
24. 压电式传感器的工作原理是基于某些电介质材料的压电效应。
它是典型的自发电式传感器。
25.热电偶的热电势由温差电势和接触电势两部分电势组成，实际应用其冷端温度应保持在零度，否则要进行等端温度补偿。
二、单选题1. 随机误差小表示测量结果的。
（ A ）A. 准确度高B. 精密度高C. 精度高D.绝对误差小2. 精密度高表明测量结果的。
（ C ）A. 系统误差小B.系统误差大C. 随机误差小D.随机误差大3. 差动电感传感器中的相敏电路的作用是（ D ）A、放大信号B、检测出衔铁移动距离C、提高灵敏度D、检测出衔铁移动方向4.（ C ）指传感器在稳定状态下输出变化值与输入变化值的比。
A. 分辨力B. 分辨率C. 灵敏度D. 线性度5.（ A ）指传感器能检出被测信号的最小变化量。
A. 分辨力B. 分辨率C. 灵敏度D. 线性度6. 热敏电阻是将被测量转换为（ D ）A. 电压变化B.电流变化C. 电荷变化D.电阻变化7. 应变测量中，希望灵敏度高、线性好、有温度自补偿功能，应选择 C 测量转换电路。
A. 单臂电桥B. 半桥C.差动全桥8. 湿敏电阻用交流电作为激励电源是为了 B 。
A. 提高灵敏度B. 防止产生极化、电解作用C. 减小交流电桥平衡难度9. 当天气变化时，有时会发现在地下设施（例如地下室）中工作的仪器部印制板漏电增大，机箱上有小水珠出现及电路板有结露等，影响了仪器的正常工作。
该水珠的来源是 C 。
A. 从天花板上滴下来的B. 由于空气的绝对湿度达到饱和点而凝结成水滴C. 空气的绝对湿度基本不变，但气温下降，室的空气相对湿度接近饱和，当接触到温度比大气更低的仪器外壳时，空气的相对湿度达到饱和状态，而凝结成水滴10. 在使用测谎器时，被测试人由于说谎、紧而手心出汗，可用 D 传感器来检测。
A. 应变片B. 热敏电阻C. 气敏电阻D. 湿敏电阻11. 希望线性围为±1mm，应选择绕组骨架长度为___B___左右的螺线管式自感传感器或差动变压器。
A. 2mmB. 20mmC. 400mmD. 1mm12. 反射式电涡流传感器激磁线圈的电源是___C___。
A. 直流B. 工频交流C. 高频交流D. 以上都不对13. 自感传感器或差动变压器采用相敏检波电路最重要的目的是为了__C____。
A. 提高灵敏度B. 将输出的交流信号转换成直流信号C. 使检波后的直流电压能反映检波前交流信号的相位和幅度14. 希望线性围为±1mm，应选择绕组骨架长度为___B___左右的螺线管式自感传感器或差动变压器。
A. 2mmB. 20mmC. 400mmD. 1mm15. 在两片间隙为1mm的两块平行极板的间隙中插入相等厚度的___C___，可测得最大的电容量。
A. 塑料薄膜B. 干的纸C. 湿的纸 D .玻璃薄片16. 电容传感器中两极板间的电容量与下列哪项无关 D 。
A.极板间相对覆盖的面积B.极板间的距离C.电容极板间介质的介电常数D.极板的厚度17. 收音机调台是通过调节下列哪种电容值来改变谐振频率的 B 。
A. 变极距式B. 变面积式C. 变介电常数式18. 压电式传感器目前主要用于测量 B 。
A.静态的力或压力B.动态的力或压力C.速度19. 压电式传感器的工作原理是基于 D 。
A. 应变效应B.电磁效应C. 光电效应D. 压电效应20. 石英晶体在振荡电路中工作时， A ，从而产生稳定的振荡输出频率。
A.压电效应与逆压电效应交替作用B.只有压电效应作用C.只有逆压电效应作用21. 人讲话时，声音从口腔沿水平方向向前方传播，则沿传播方向的空气分子__D___。
A. 从口腔附近通过振动，移动到听者的耳朵B. 在原来的平衡位置前后振动而产生横波C. 在原来的平衡位置上下振动而产生横波D. 在原来的平衡位置前后振动而产生纵波22. 不可用于非接触式测量的传感器有（ B ）A.电容式B. 热电阻C.霍尔式D. 光电式23. 霍尔效应中，霍尔电势与( A )A. 霍尔常数成正比B.霍尔常数成反比C.霍尔元件的厚度成正比24. 公式EH=KHIBcosθ中的角θ是指___C___。
A. 磁力线与霍尔薄片平面之间的夹角B. 磁力线与霍尔元件部电流方向的夹角C. 磁力线与霍尔薄片的垂线之间的夹角D. 霍尔元件部a、b端连线与c、d端连线的夹角25. __C___的数值越大，热电偶的输出热电动势就越大。
A. 热端直径B. 热端和冷端的温度C. 热端和冷端的温差D. 热电极的电导率26. 在热电偶测温回路中经常使用补偿导线的最主要的目的是___C___。
A. 补偿热电偶冷端热电势的损失B. 起冷端温度补偿作用C. 将热电偶冷端延长到远离高温区的地方D. 提高灵敏度27. 热电偶中产生热电势的条件是 B 。
A.两热电极材料相同B.两热电极材料不同C.两热电极的两端尺寸相同D.两热电极的两端尺寸不同28. 用热电阻测温时，热电阻在电桥中采用三线制接法的目的是 B 。
A.接线方便B.减小引线电阻变化产生的测量误差C.减小桥路中其它电阻对热电阻的影响D.减小桥路中电源对热电阻的影响29. 温度上升，光敏电阻、光敏二极管、光敏三极管的暗电流___A___。
A．上升B．下降 C．不变30. 在光的作用下，物体的电子逸出物体表面，向外发射的现象叫 D 。
A.声光效应B.压电效应C.磁电效应D.外光电效应31. 把光电池当作传感器时，应把它看作 B 。
A.电压源B.电流源C.电阻器32. 光敏电阻的性能好，灵敏度高，是指给定工作电压下 A 。
A.暗电阻与亮电阻差值大B.亮电阻大C.暗电阻与亮电阻差值小D.暗电阻大33. 光敏电阻的制作依据是（ C ）A、外光电效应B、光电倍增效应C、光电效应D、光生伏特效应34. 在光线作用下，半导体的电导率增加的现象属于（ C ）A、外光电效应B、光电发射C、光电效应D、光生伏特效应35. 当变间隙式电容传感器两极板间的初始距离d增加时，将引起传感器的（ B ）A、灵敏度增加B、灵敏度减小C、非线性误差不变D、非线性误差减小36. 应变式传感器是将被测量转换为（ A ）A. 应变变化B.压力变化C. 压强变化D. 应力变化37. 实际构建测量电路时，压电式传感器不适用于测量（ C ）A、振动B、动态的力或压力C、静态的力或压力D、加速度三、多项选择题 (10)1. 服从正态分布的随机误差具有的性质有（ ABC ）A.集中性B. 有界性C.对称性D. 多峰性2. 当变间距式电容传感器两极板间的初始距离d增加时，将引起传感器的（ A C ）A、初始电容减小B、非线性误差减小C、非线性误差变大D、灵敏度增大3. 压电式传感器实际应用适用于测量（ B C ）A、静态压力B、振动C、动态力D、静态力4．可用于非接触式测量的传感器有（ B C D ）A.热电偶B.压电式C.霍尔式D.光电式5．通常在使用应变片作为传感元件时采用差动式结构的目的有（ A B C ）A.提高灵敏度B.减小非线性误差C.减小温度误差D.减小横向效应6. 超声波与可闻声波相比较，具有 ABCD 等特点。
A. 频率更高B. 指向性好C.能量集中度高D. 聚焦容易7. 霍尔元件是N型半导体制成的扁平长方体，扁平边缘的两对侧面分别引出 AC 电极。
A.激励电极B. 保护电极C.霍尔电极D. 差动电极8. 压电材料主要有 ABD 几种类型。
A．石英晶体 B. 压电瓷 C．土 D. 高分子压电材料9. 电涡流式传感器是利用电涡流效应来检测导电物体的各种物理参数，当被测物放在交变磁场当中，会产生趋肤效应。
