步进电机工作原理特点及应用
步进电机的工作原理和特点
步进电机的工作原理和特点
步进电机的工作原理是通过施加电流和磁场的变化，使得电机的转子可以按照一定的步长旋转。
步进电机一般由定子和转子组成，定子是通电线圈，转子是由磁性材料制成的磁极。
步进电机根据控制方式的不同可以分为单相和多相两种类型。
单相步进电机通过单相交流电源和相移电路控制，多相步进电机通过驱动器控制每个相的通电顺序。
步进电机的特点包括：
1. 精准性：步进电机可以按照预定的步长旋转，可以精确地控制位置和旋转角度。
2. 可控性：通过控制电流和脉冲信号频率和顺序，可以精确地控制步进电机的旋转速度和方向。
3. 高扭矩低速率：步进电机具有较高的静态和动态扭矩，适用于需要低速高扭矩的应用。
4. 无需反馈：步进电机通过控制信号即可实现位置和角度控制，不需额外的位置反馈装置。
5. 结构简单：步进电机结构相对简单，体积小，重量轻，易于安装和维护。
6. 耐久性：步进电机没有碳刷和电极磨损的问题，使用寿命较长。
7. 噪音较小：步进电机工作时噪音较小，适用于对噪音敏感的应用。
总体来说，步进电机在精准控制位置和角度、高扭矩低速率、
易于控制和维护等方面具有优势。
它广泛应用于打印机、数控机床、机器人等需要精确控制的设备中。
步进电机工作原理总结
步进电机工作原理总结
步进电机是一种将电信号转化为机械转动的设备。
它的工作原理可以总结为以下几点：
1. 电磁原理：步进电机是一种电磁装置，由绕组和磁铁组成。
当通过绕组通以电流时，绕组会产生电磁场，与磁铁相互作用，从而产生力和转矩。
2. 磁性原理：步进电机的转子通常由多个磁片或磁块组成，每个磁片或磁块都具有多个极对（通常是两个）。
3. 步进原理：通过改变绕组的电流方向和大小，可以改变磁铁的磁极方向和磁场强度。
当绕组的电流脉冲信号按照一定模式改变时，可以使得磁场的极性和位置发生变化，从而带动转子进行步进运动。
4. 控制原理：步进电机通常需要由控制器或驱动器来提供精确的脉冲信号，以控制电机的转动。
通过改变脉冲信号的频率、宽度和相位，可以控制步进电机的转速、方向和位置。
综上所述，步进电机的工作原理是通过改变电流和磁场的方式，实现电能到机械能的转换，从而实现精确的转动控制。
它广泛应用于各种需要精准定位和控制的领域，如工业自动化、机械设备和电子仪器等。
步进电机的工作原理
步进电机的工作原理步进电机是一种常用的电机类型，其工作原理是通过电磁定位原理和磁场切换实现转动。
步进电机具有精度高、输出扭矩大、运行顺畅等特点，被广泛应用于各种机械设备和工业自动化系统中。
以下是关于步进电机工作原理的详细介绍。
一、电磁定位原理1.1 电磁定位的基本概念电磁定位是步进电机的核心工作原理，它通过控制电流大小和方向来实现电机的定位和转动。
在步进电机中，电流会通过定子和转子之间的绕组，产生磁场力，从而导致转子的运动。
1.2 磁铁和绕组步进电机通常由铁芯、定子和转子组成。
铁芯上有多个绕组，根据需要可以有两个或更多的绕组。
每个绕组中都有导线通过，并与电源或驱动器连接。
磁铁在步进电机中产生磁场，并对绕组中的电流产生作用力。
二、步进电机的工作步骤2.1 单相步进电机单相步进电机是最简单的一种步进电机类型。
其工作步骤如下：Step 1: 激励绕组1，使得绕组1中的电流通过，产生一个磁场作用于转子，使转子对齿相互吸引；Step 2: 关闭绕组1，激励绕组2，使得绕组2中的电流通过，改变磁场的方向，转子向前进一步；Step 3: 重复以上步骤，不断改变绕组的激励，使转子一步步旋转。
2.2 双相步进电机双相步进电机相对于单相步进电机而言，在工作步骤上更复杂一些。
其工作步骤如下：Step 1: 激励绕组A，使得绕组A中的电流通过，产生一个磁场作用于转子，使转子对齿相互吸引；Step 2: 关闭绕组A，激励绕组B，使得绕组B中的电流通过，改变磁场的方向，转子向前进一步；Step 3: 同时激励绕组A和绕组B，使得两个绕组中的电流通过，产生一个磁场，转子继续向前进一步；Step 4: 关闭绕组B，继续激励绕组A，使得绕组A中的电流通过，改变磁场的方向，转子继续向前进一步；Step 5: 重复以上步骤，依次改变绕组的激励，使转子一步步旋转。
三、步进电机的驱动方法3.1 单相驱动单相驱动是最简单的步进电机驱动方法，它只需要通过控制绕组的电流来实现转子的转动。
步进电机的原理,分类,细分原理
步进电机原理及使用说明一、前言步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
步进电机是将电脉冲信号转变为角位移或线位移的一种开环线性执行元件，具有无累积误差、成本低、控制简单特点。
产品从相数上分有二、三、四、五相，从步距角上分有0.9°/1.8°、0.36°/0.72°，从规格上分有口42~φ130，从静力矩上分有0.1N•M~40N•M。
签于上述情况，我们决定以广泛的感应子式步进电机为例。
叙述其基本工作原理。
望能对广大用户在选型、使用、及整机改进时有所帮助。
二、感应子式步进电机工作原理（一）反应式步进电机原理由于反应式步进电机工作原理比较简单。
下面先叙述三相反应式步进电机原理。
1、结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。
0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A…与齿5相对齐，（A…就是A，齿5就是齿1）下面是定转子的展开图：2、旋转：如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。
如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。

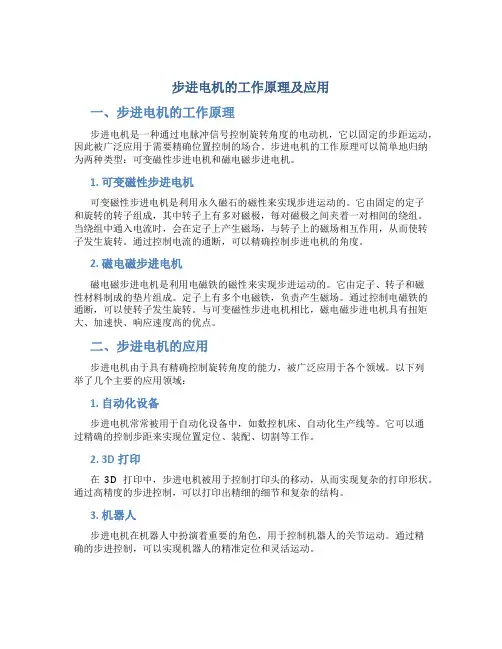

步进电机的工作原理及应用
步进电机的工作原理及应用一、步进电机的工作原理步进电机是一种通过电脉冲信号控制旋转角度的电动机，它以固定的步距运动，因此被广泛应用于需要精确位置控制的场合。
步进电机的工作原理可以简单地归纳为两种类型：可变磁性步进电机和磁电磁步进电机。
1. 可变磁性步进电机可变磁性步进电机是利用永久磁石的磁性来实现步进运动的。
它由固定的定子和旋转的转子组成，其中转子上有多对磁极，每对磁极之间夹着一对相间的绕组。
当绕组中通入电流时，会在定子上产生磁场，与转子上的磁场相互作用，从而使转子发生旋转。
通过控制电流的通断，可以精确控制步进电机的角度。
2. 磁电磁步进电机磁电磁步进电机是利用电磁铁的磁性来实现步进运动的。
它由定子、转子和磁性材料制成的垫片组成。
定子上有多个电磁铁，负责产生磁场。
通过控制电磁铁的通断，可以使转子发生旋转。
与可变磁性步进电机相比，磁电磁步进电机具有扭矩大、加速快、响应速度高的优点。
二、步进电机的应用步进电机由于具有精确控制旋转角度的能力，被广泛应用于各个领域。
以下列举了几个主要的应用领域：1. 自动化设备步进电机常常被用于自动化设备中，如数控机床、自动化生产线等。
它可以通过精确的控制步距来实现位置定位、装配、切割等工作。
2. 3D打印在3D打印中，步进电机被用于控制打印头的移动，从而实现复杂的打印形状。
通过高精度的步进控制，可以打印出精细的细节和复杂的结构。
3. 机器人步进电机在机器人中扮演着重要的角色，用于控制机器人的关节运动。
通过精确的步进控制，可以实现机器人的精准定位和灵活运动。
4. 医疗设备步进电机在医疗设备中也有广泛的应用，如医疗机器人、手术器械等。
它可以精确控制医疗设备的运动，从而提高医疗操作的准确性和安全性。
5. 智能家居在智能家居领域，步进电机被用于控制窗帘、卷闸门等家居设备的开关。
通过步进控制，可以实现远程、自动化的操作。
6. 汽车行业步进电机也广泛应用于汽车行业，如汽车座椅调节、车窗升降等。
永磁同步电机和步进电机
永磁同步电机和步进电机永磁同步电机和步进电机是现代电机控制领域中常见的两种类型。
它们在不同的应用领域中具有不同的特点和优势。
本文将分别介绍永磁同步电机和步进电机的工作原理、特点和应用。
一、永磁同步电机永磁同步电机是一种利用永磁体产生的磁场与电机中的旋转磁场之间的作用力来实现电机运动的电机。
它通常由永磁转子和三相绕组组成。
永磁同步电机具有高效率、高功率因数和高功率密度的特点。
由于永磁体的磁场不需要外部能量来维持，因此永磁同步电机在能源利用效率方面具有明显的优势。
永磁同步电机的工作原理是通过交流电源提供的电流在定子绕组中产生旋转磁场，而永磁体则产生一个固定的磁场。
当定子绕组的磁场与永磁体的磁场达到同步时，永磁同步电机将开始转动。
永磁同步电机的转速可以通过调整交流电源的频率来控制。
永磁同步电机具有快速响应的特点，适用于高速运动和精密控制。
它广泛应用于工业生产线、机床设备、风力发电等领域。
二、步进电机步进电机是一种将电信号转化为机械运动的电机。
它根据输入的脉冲信号来控制转子旋转的步数和方向。
步进电机通常由转子、定子和驱动电路组成。
它具有结构简单、控制方便和定位精度高的特点。
步进电机的工作原理是通过交替激励转子的不同绕组，使转子按照一定的步数和方向旋转。
步进电机的转速可以通过控制脉冲信号的频率来调节。
当输入的脉冲信号停止时，步进电机将保持当前位置不动。
步进电机具有良好的低速运动性能和高精度定位能力，适用于需要精确控制位置和速度的应用。
它广泛应用于打印机、数控机床、纺织机械等领域。
比较与应用永磁同步电机和步进电机在工作原理、特点和应用方面存在一些区别。
在工作原理上，永磁同步电机利用永磁体产生的磁场与电机中的旋转磁场之间的作用力来实现电机运动，而步进电机则通过控制输入的脉冲信号来控制转子的步数和方向。
在特点上，永磁同步电机具有高效率、高功率因数和高功率密度的特点，适用于高速运动和精密控制；而步进电机具有结构简单、控制方便和定位精度高的特点，适用于需要精确控制位置和速度的应用。
《2024年步进电机驱动控制技术及其应用设计研究》范文
《步进电机驱动控制技术及其应用设计研究》篇一一、引言步进电机是一种通过输入脉冲序列来驱动转动的电机，其运动方式为离散化的步进动作。
步进电机广泛应用于精密定位、速度控制以及数字化系统等场景。
本文将针对步进电机驱动控制技术及其应用设计进行研究，深入探讨其原理、特点以及在各个领域的应用。
二、步进电机驱动控制技术原理步进电机主要由定子、转子和驱动器三部分组成。
定子上有多个磁极，转子则由多个磁性材料制成的齿组成。
驱动器根据输入的脉冲序列，控制定子上的电流变化，从而产生旋转磁场，使转子按照一定的方向和角度进行转动。
步进电机驱动控制技术主要包括以下几种：1. 恒流驱动技术：通过恒流源对步进电机进行驱动，保证电机在不同负载和转速下均能保持稳定的运行状态。
2. 微步技术：通过精细控制驱动器的脉冲序列，使步进电机在每个方向上实现微小角度的转动，从而提高电机的定位精度和运行平稳性。
3. 环形分布电流技术：通过对定子上的磁极进行环形分布电流的控制，实现对步进电机的持续运动控制，使得步进电机的转动更为流畅和准确。
三、步进电机驱动控制技术的应用设计步进电机驱动控制技术在各个领域有着广泛的应用，主要包括以下几个方面：1. 精密定位系统：步进电机的高精度定位能力使得其在精密定位系统中得到广泛应用，如数控机床、精密测量仪器等。
通过微步技术和环形分布电流技术的应用，可以实现高精度的定位和运动控制。
2. 速度控制系统：步进电机在速度控制系统中也有着重要的应用，如打印机、电动阀等。
通过调整脉冲序列的频率和占空比，可以实现对电机转速的精确控制。
3. 数字化系统：步进电机在数字化系统中也有着广泛的应用，如数字标牌、机器人等。
通过将步进电机的运动与数字信号进行映射，可以实现数字化的运动控制和显示功能。
四、应用设计实例分析以数控机床为例，分析步进电机驱动控制技术的应用设计。
数控机床是一种高精度的加工设备，其运动控制系统对加工精度和效率具有重要影响。
步进电机的工作原理
步进电机的工作原理步进电机是一种常见的电动机，广泛应用于各种机械和自动化设备中。
它以其精准的控制和高度可靠性而受到青睐。
本文将介绍步进电机的基本原理和工作方式。
1. 基本工作原理步进电机是一种将电能转换为机械能的设备，通过电磁原理实现驱动。
其基本构造包括定子与转子。
定子通常由两种或多种电磁线圈组成，这些线圈按照特定的顺序被激活。
转子则是由一组磁体组成，以使定子磁电流激活时能产生磁通。
2. 单相步进电机单相步进电机也称为单相混合式步进电机。
它具有两个电磁线圈，相位差为90度。
当线圈被激活时，会产生磁场。
根据磁场的相互作用，电机转子就可以旋转到一个新的位置。
单相步进电机的工作原理是通过改变线圈通电的顺序来控制运动。
3. 双相步进电机双相步进电机是一种更为常见的类型，它具有四个电磁线圈，相位差为90度。
每个线圈都可以单独激活，控制电机的运动。
在双相步进电机中，每次只有两个线圈被激活，以产生磁场。
通过交替激活不同的线圈，可以实现电机的旋转。
双相步进电机具有较高的转矩和精确的位置控制能力。
4. 步进电机的特点步进电机具有以下几个特点：4.1 准确定位：通过激活特定的线圈顺序，步进电机可以以特定的角度准确旋转，从而实现准确定位。
4.2 高度可编程：步进电机通过控制电流和脉冲的频率来控制转动速度和转动方向。
4.3 高度精密：由于线圈的激活顺序可以精确控制，步进电机可以实现非常精确的运动。
4.4 无需反馈系统：相比其他类型的电机，步进电机无需附加的位置反馈系统即可实现精确控制。
5. 应用领域由于其精准的控制和高度可靠性，步进电机在许多领域得到广泛应用，包括：5.1 3D打印机：步进电机用于控制打印头在XYZ轴上的位置，从而实现精确的打印。
5.2 CNC机床：步进电机用于控制刀具的位置和转动角度，从而实现自动化的数控加工。
5.3 机器人：步进电机用于控制机器人的运动，包括旋转和定位。
5.4 线性驱动器：步进电机也可以应用于线性驱动器，实现对物体位置的精确控制。
简述步进电机的工作原理
简述步进电机的工作原理步进电机是一种特殊的电动机，其运动是由控制信号驱动的，每次控制信号的到来会使电机向前或向后转动一定的角度。
步进电机的工作原理是通过电磁场的变化来实现转动。
本文将从步进电机的结构、原理、分类及应用等方面进行详细阐述。
一、步进电机的结构步进电机由转子和定子两部分组成。
转子是由一组磁极组成，通常有两种类型：永磁转子和电磁转子。
定子是由一组线圈组成，线圈的数目和磁极数目相等。
当通电时，定子线圈中会产生磁场，与磁极相互作用，从而使转子转动。
二、步进电机的原理步进电机的原理是利用电磁场的变化来实现转动。
当定子线圈通电时，会产生磁场，磁场会与转子的磁极相互作用，从而使转子转动。
通常情况下，步进电机是通过控制信号来控制定子线圈的通断，从而实现电机的转动。
控制信号的波形可以是脉冲信号、方波信号等。
三、步进电机的分类步进电机根据其结构和工作原理的不同，可以分为以下几种类型： 1、永磁式步进电机永磁式步进电机的转子由永磁体组成，定子由线圈组成。
当定子线圈通电时，会产生磁场，与永磁体相互作用，从而使转子转动。
永磁式步进电机具有结构简单、工作可靠、转矩大等优点。
2、单相步进电机单相步进电机是一种简单的步进电机，由一组线圈和一个铁芯组成。
当线圈通电时，会产生磁场，与铁芯相互作用，从而使转子转动。
单相步进电机的结构简单，但转矩较小，通常用于一些低功率的应用。
3、双相步进电机双相步进电机是一种常用的步进电机，由两组线圈和一个铁芯组成。
当两组线圈交替通电时，会产生磁场，与铁芯相互作用，从而使转子转动。
双相步进电机具有转矩大、精度高等优点，广泛应用于一些自动化设备中。
4、混合式步进电机混合式步进电机是一种综合了永磁式和电磁式步进电机的特点的电机。
其转子由永磁体和电磁线圈组成，具有转矩大、精度高等优点，广泛应用于一些高精度的自动化设备中。
四、步进电机的应用步进电机具有结构简单、精度高、转矩大等优点，广泛应用于一些自动化设备中。
步进电机工作原理
所以转子转到两磁拉力平衡的位置上。相对AA' 通电，转子转了15°。
B相通电，转子2、4齿和B相对齐，又转了15。
A
B'
C'
C
B
A'
总之，每个循环周期，有六种通电状态，所以称 为： AB BC CA AB 共三拍。
步进电机的种类：
通常按励磁方式分为三大类： 1）反应式：转子无绕组，定转子开小齿、步距小。应 用最广。 2）永磁式：转子的极数=每相定子极数，不开小齿， 步距角较大，力矩较大。 3）感应子式(混合式)： 开小齿，混合反应式与永磁 式优点：转矩大、动态性能好、步距角小。
以反应式为例说明步进电机的结构和原理
特点：
步进电动机矩频特性
下降曲线。以最 大负载转矩（启 动转矩）Tq为起 点，随着控制脉 冲频率增加，步 进电动机的转速 逐步升高、而带 负载能力却下降
步进电动机的驱动
步进电动机的驱动电源主要由脉冲发生器、脉冲分配器 和脉冲放大器（也称功率放大器）三部分组成。
步进驱动器与电机的接线
在步进驱动模块面板的24V和0V端子引入DC 24V 电源。 驱动器的输入信号为CP+、CP-和DIR+、DIR-，参见下图。 在外部接成共阳方式：把CP+和DIR+接在一起作为共阳端， 由电气箱中PLC的Y0端子输出脉冲信号，脉冲信号接入CP端，方向信号接入DIR-端。
42
C 3B
A'
A 相通电，A 方向的磁 通经转子形成闭合回路。 若转子和磁场轴线方向 原有一定角度，则在磁 场的作用下，转子
被磁化，吸引转子，由于磁力线总是要通过磁
阻最小的路径闭合，因此会在磁力线扭曲时产
步进电机工作原理及实现
步进电机工作原理及实现步进电机是一种基于数字信号控制的电机，其优点是精确性高、稳定性好、反应速度快、精度高等，在各种电子设备、工业自动化生产线等领域得到广泛应用。
本文将介绍步进电机的工作原理及实现方法。
一、工作原理步进电机是将数字信号转化为机械运动的电机，其工作原理是利用永磁体磁极和电磁体之间的相互作用力实现转动。
永磁体磁极作为转子，电磁体作为定子，电流通过定子线圈时产生磁场，使磁极旋转。
由于永磁体上的磁极和定子线圈之间的相互作用力，可以在定子线圈上加上电流来控制永磁体的旋转角度和速度。
实际上，步进电机工作原理可归纳为两种类型：一种是单相驱动，另一种是双相驱动。
单相驱动是通过两相线圈相互作用实现电机旋转，而双相驱动是两组线圈交替工作以实现电机转向。
二、实现方法步进电机基本上由步进电机控制器、运动控制系统和驱动器组成。
其中，步进电机控制器负责发出电信号，指示步进电机在何时如何转动。
驱动器则将电信号转成电流信号，提供足够强度的电流使步进电机运转。
步进电机控制器可分为两种：基于程序控制的、基于手动控制的。
基于程序控制的步进电机控制器使用软件编程语言，例如C语言、Java语言、Python语言等，可控制步进电机的准确位置、速度、加减速度和方向等等。
而基于手动控制的步进电机控制器通常是用旋转式开关或者按钮控制电机运行，控制程序相比较需更加麻烦，但是控制完成后通常可以不用再次调整。
在实现步进电机工作过程中，关键的一点是需要确定操作步骤的顺序及其所对应控制信号。
实现步进电机的3步过程如下：第一步：控制驱动器将电流脉冲传至电机控制器，控制器发出相应改变线圈电流方向的信号。
第二步：驱动电流流过线圈，形成磁场，改变磁极方向，推动转子转动一定角度。
第三步：将此过程重复，形成连续的步进电机运动。
最后，实现步进电机运行还需要注意以下几点：一是步进电机控制器通常都是基于矢量运算而设计的，所以控制器在处理步进电机的控制信号时会有一定的延迟；二是驱动器输出的电流越大，电机的扭矩越大，控制电流需小心控制，否则电机可能会损坏；三是步进电机能够保持持续相对稳定的速度，因此能够承受比起直流电机耐久度更长。
步进电机工作原理
步进电机是一种常见的电动机，它通过电脉冲控制来驱动机械装置。
步进电机具有许多优点，包括精准的位置控制、高可靠性和较低的能耗。
在本文中，我们将详细介绍步进电机的工作原理及其应用。
步进电机的工作原理可以归纳为两个基本概念：电磁吸引和磁的相互作用。
步进电机通常由电枢和定子组成。
其中，电枢是由线圈或绕组构成的，而定子则是由磁铁或永磁体组成的。
当电流通过电枢时，会在电枢中产生一个磁场，这个磁场会与定子中的磁场相互作用。
如果电枢中的磁场与定子中的磁场相互吸引，电枢会被吸引到与定子磁极相邻的位置。
反之，如果电枢中的磁场与定子中的磁场相互排斥，电枢会被推离与定子磁极相邻的位置。
通过不断改变电流的方向和大小，可以控制电枢的位置。
这是通过向电枢施加一系列的电脉冲来实现的。
每次电脉冲的到来都会使电枢移动一个步距。
这种精确的位置控制使步进电机成为许多工业和自动化应用的理想选择。
步进电机通常有两种类型：单相和多相。
单相步进电机只有一个电枢和一个定子磁场。
多相步进电机则有多个电枢和定子磁场。
多相步进电机通常具有更高的分辨率和更高的扭矩输出，因此在一些需要更高性能的应用中得到广泛使用。
除了电流的方向和大小，步进电机的步距也是一个重要的参数。
步距是指电枢在接收到一个电脉冲时所移动的距离。
步距越小，步进电机的位置控制越精确。
步距可以通过改变电路中的脉冲发生器的输出来调节。
步进电机广泛应用于许多领域。
在工业自动化中，它们可用于控制机械臂、运输带和精密仪器的位置。
在家用电器中，步进电机可以用于控制打印机的打印头、照片打印机的进纸机构以及光盘驱动器的加载机构等。
此外，步进电机还广泛应用于汽车行业、医疗设备、航天航空等领域。
总结起来，步进电机是一种通过电脉冲控制来驱动机械装置的电动机。
它的工作原理是通过电磁吸引和磁的相互作用来控制电枢的位置。
步进电机具有精准的位置控制、高可靠性和较低的能耗等优点。
由于这些优点，步进电机在许多领域得到广泛应用。
步进电机和伺服电机工作原理
步进电机和伺服电机工作原理步进电机和伺服电机是常见的电动机类型，它们在工业控制和自动化领域有着广泛的应用。
本文将介绍步进电机和伺服电机的工作原理和特点。
一、步进电机的工作原理步进电机是一种将电脉冲信号转换为角位移或线位移的电动机。
它通过不断地改变电磁绕组的磁场分布来实现转动。
步进电机的核心部件是转子和定子，转子上有多个磁极，而定子上有多个电磁绕组。
当电流通过电磁绕组时，会产生磁场，与转子上的磁场相互作用，从而产生转矩，使转子转动。
步进电机的转动是以步进的方式进行的，每接收到一个脉冲信号，电机转动一个固定的角度，称为步距角。
步距角的大小取决于步进电机的结构和驱动方式。
步进电机的驱动方式主要有全步进和半步进两种。
全步进是每接收到一个脉冲信号，电机转动一个步距角；而半步进是在每个步距角内，通过改变电流的方向和大小，使电机转动更细微的角度，从而实现更高的分辨率。
步进电机具有结构简单、成本低、控制方便等特点。
它在定位控制和速度控制方面具有较好的性能。
但步进电机存在失步现象，即在高速或负载较大时容易出现转动不稳定或错位的情况。
二、伺服电机的工作原理伺服电机是一种能够根据控制信号精确控制角度、位置和速度的电动机。
它通过传感器感知实际位置或速度，与设定值进行比较，并通过反馈控制系统调整输出信号，以实现控制目标。
伺服电机的核心部件是电机、编码器和控制器。
电机负责驱动负载进行转动，编码器用于实时检测电机的位置或速度，控制器根据编码器的反馈信号与设定值进行比较，计算出控制信号，并输出给电机，使其按照预定的位置、角度或速度运动。
伺服电机具有精确控制、响应速度快、稳定性好等特点。
它广泛应用于需要高精度控制和运动平滑的领域，如机床、机器人、自动化生产线等。
伺服电机的控制系统复杂，通常需要使用专用的伺服驱动器和控制器来实现。
三、步进电机和伺服电机的比较步进电机和伺服电机在工作原理和应用场景上有一些区别。
步进电机的转动是离散的，以固定的步距角进行，适用于定位控制和速度控制；而伺服电机的转动是连续的，能够根据控制信号精确控制位置、角度和速度，适用于需要高精度控制和运动平滑的场合。
简述步进电机的工作原理
简述步进电机的工作原理步进电机是一种电动机，其工作原理是基于磁场的力和作用力之间的交互作用。
它是一种数字型电机，可以精确地控制运动，工作时不需要传统电机的电刷。
步进电机通常用于精密定位、速度控制和线性定位等应用场合，下面将具体讲解步进电机的工作原理。
1.电磁激励步进电机的转子是由一组磁性材料制成，称为极，极在周围有一个固定的定子，其中包含两个或更多的线圈。
当电流通过线圈时，电磁场将制造出一个旋转磁场，该旋转磁场与极的磁场相互作用，从而使转子可以以相对稳定的方式旋转。
2.磁场交替步进电机是一种精密的定位装置，因为它的磁场可以被分成多个极组。
这就使得转子可以以精确的角度旋转。
这种分段旋转也使得这种电机非常适合于控制，因为每个段都可以被视为独立的步骤。
3.递归式运动步进电机会继续沿着它的磁场方向转动，直到磁场的相位改变。
这时候，电流会通过相邻的线圈，使得磁场旋转到下一个相位。
这个过程是递归的，电流会持续地在不同的线圈之间转换，从而使得转子可以继续旋转。
4.向前和向后步进电机具有向前和向后转动的能力。
在向前转动时，电流的顺序会从一端点到另一端点变化，这样就能让磁场以递归的方式产生旋转动作。
反而，在向后转动时，电流的顺序会从另一端点回到原来的端点。
这样，步进电机就能够反向旋转。
总之，步进电机的工作原理是通过电磁激励、磁场交替、递归式运动和向前和向后转动的能力来实现的。
因为步进电机具有极高的控制精度和分步旋转的能力，因此它广泛应用于诸如电子、机器人和印刷机等领域。
步进电机毕业设计
步进电机毕业设计步进电机毕业设计引言：在现代工业自动化领域，步进电机作为一种常见的执行器，广泛应用于各种机械设备中。
其特点是控制精度高、运动平稳、结构简单等，因此在毕业设计中选择步进电机作为研究对象是一种不错的选择。
本文将介绍步进电机的原理、设计要点以及实验过程和结果。
1. 步进电机的原理步进电机是一种将电脉冲信号转化为角位移的电动机，其工作原理基于磁场和电流的相互作用。
步进电机通常由定子和转子两部分组成，定子上布有相互平行的线圈，而转子上则有磁极。
当线圈通电时，产生的磁场与转子上的磁极相互作用，从而使得转子发生旋转。
2. 步进电机的设计要点在进行步进电机的毕业设计时，需要考虑以下几个重要的设计要点：2.1 选型和参数确定步进电机的选型和参数确定是设计的第一步。
需要根据实际需求确定电机的转矩、步距角、额定电流等参数。
同时，还要考虑电机的尺寸和重量等因素，以便与实际应用场景相匹配。
2.2 驱动电路设计步进电机的驱动电路设计是关键之一。
通常采用的是双H桥驱动电路，其作用是将控制信号转化为合适的电流输出，从而驱动步进电机旋转。
在设计过程中，需要考虑电流的控制方式、保护电路的设计以及电源的选择等因素。
2.3 控制算法设计步进电机的控制算法设计是保证电机正常运行的关键。
常用的控制算法包括开环控制、闭环控制以及微步控制等。
在设计过程中，需要根据实际需求选择合适的控制算法，并进行相应的编程实现。
3. 步进电机毕业设计的实验过程和结果在步进电机毕业设计的实验过程中，首先需要进行电机的装配和接线工作。
然后，根据设计要点进行驱动电路和控制算法的设计与搭建。
接下来，通过编写相应的程序代码，实现步进电机的控制和运动。
最后，通过实际测试和数据分析，验证设计的可行性和性能指标。
实验结果显示，设计的步进电机能够按照预定的控制信号进行准确的旋转运动。
其转矩和步距角等参数符合设计要求，并且具有较高的控制精度和运动平稳性。
同时，实验还验证了所设计的驱动电路和控制算法的可靠性和有效性。
步进电机基础知识：类型、 用途和工作原理
步进电机基础知识：类型、用途和工作原理本文将为您介绍步进电机的基础知识，包括其工作原理、构造、控制方法、用途、类型及其优缺点。
1)步进电机：步进电机是一种通过步进（即以固定的角度移动）方式使轴旋转的电机。
其内部构造使它无需传感器，通过简单的步数计算即可获知轴的确切角位置。
这种特性使它适用于多种应用。
2)步进电机工作原理:与所有电机一样，步进电机也包括固定部分（定子）和活动部分（转子）。
定子上有缠绕了线圈的齿轮状突起，而转子为永磁体或可变磁阻铁芯。
稍后我们将更深入地介绍不同的转子结构。
图1显示的电机截面图，其转子为可变磁阻铁芯。
图1:步进电机截面图步进电机的基本工作原理为：给一个或多个定子相位通电，线圈中通过的电流会产生磁场，而转子会与该磁场对齐；依次给不同的相位施加电压，转子将旋转特定的角度并最终到达需要的位置。
图2显示了其工作原理。
首先，线圈A通电并产生磁场，转子与该磁场对齐；线圈B通电后，转子顺时针旋转60°以与新的磁场对齐；线圈C通电后也会出现同样的情况。
下图中定子小齿的颜色指示出定子绕组产生的磁场方向。
图2:步进电机的步进3)步进电机的类型与构造步进电机的性能（无论是分辨率/步距、速度还是扭矩）都受构造细节的影响，同时，这些细节也可能会影响电机的控制方式。
实际上，并非所有步进电机都具有相同的内部结构（或构造），因为不同电机的转子和定子配置都不同。
3.1转子步进电机基本上有三种类型的转子：永磁转子：转子为永磁体，与定子电路产生的磁场对齐。
这种转子可以保证良好的扭矩，并具有制动扭矩。
这意味着，无论线圈是否通电，电机都能抵抗（即使不是很强烈）位置的变化。
但与其他转子类型相比，其缺点是速度和分辨率都较低。
图3显示了永磁步进电机的截面图。
图3:永磁步进电机可变磁阻转子：转子由铁芯制成，其形状特殊，可以与磁场对齐（请参见图1和图2）。
这种转子更容易实现高速度和高分辨率，但它产生的扭矩通常较低，并且没有制动扭矩。
步进电机的工作原理和作用
步进电机的工作原理和作用在现代自动化控制系统中，步进电机作为一种常见的执行元件，广泛应用于各种领域，如机械制造、汽车工业、印刷设备等。
步进电机通过电信号驱动，能够实现精确的位置控制和旋转运动，具有结构简单、响应速度快、不需要传统传感器反馈等优点。
工作原理步进电机是一种将电能转换为机械能的电机，其工作原理基于磁场与电流之间的相互作用。
一般来说，步进电机由定子和转子两部分组成，其中定子通常是由若干个电磁线圈组成，而转子则是由磁性材料制成。
当在步进电机的定子线圈中通以电流时，会在定子产生一个磁场。
根据磁场的规律，磁场会与转子上的磁性材料相互作用，从而使得转子受到力矩的作用而发生运动。
通过按照一定的顺序对定子线圈通以电流，可以控制步进电机旋转的角度和方向。
工作作用1. 精确定位步进电机可以按照所需的步进角度进行控制，因此在需要精确定位的场合下特别适用。
例如在3D打印机、数控机床等设备中，步进电机能够实现对运动轨迹的准确控制，确保产品加工的精度和质量。
2. 高速度响应由于步进电机的工作原理及结构简单，使得其响应速度较快，能够快速实现位置变换或旋转运动。
这使得步进电机在需要高速度反应的场合下大显身手，例如在打印设备、医疗设备等行业中广泛应用。
3. 不需要反馈控制相比于传统的伺服电机需要通过传感器反馈实现闭环控制，步进电机在很多场合下可以不需要反馈控制即可完成任务。
这降低了系统的复杂度和成本，提高了系统的稳定性和可靠性。
综上所述，步进电机作为一种重要的执行元件，在自动化控制系统中扮演着举足轻重的角色。
其精确定位、高速度响应和不需要反馈控制等特点，使得步进电机在现代工业生产中得到了广泛的应用和发展。
未来随着科技的不断进步，步进电机将会更加智能化、高效化，为各行各业提供更好的动力支持。
伺服电机 步进电机 通俗讲解
伺服电机和步进电机是现代工业中常见的两种电机类型，它们都有着广泛的应用领域，但是在工作原理、性能特点和适用场景上有着明显的区别。
在本文中，我们将对这两种电机进行通俗易懂的解释，帮助读者更好地理解它们的工作原理和特点。
一、伺服电机1.1 工作原理伺服电机通过控制系统对电机的转矩、速度和位置进行精确的调节，以实现精准的运动控制。
通常情况下，伺服电机由电机、编码器、控制器和反馈系统等组成。
控制器接收指令并通过反馈系统获取实际运动状态，然后调节电机的输出来实现所需的运动控制。
1.2 特点（1）精准控制：伺服电机能够实现高精度的位置控制和速度控制，广泛应用于需要高精度运动控制的场合。
（2）响应速度快：由于采用了闭环控制系统，伺服电机的响应速度非常快，能够迅速响应外部指令并实现快速准确的运动。
（3）负载能力强：伺服电机能够承受较大的负载，在高速、高精度运动控制的情况下仍能保持稳定的输出。
1.3 应用领域伺服电机广泛应用于数控机床、工业机器人、印刷设备、纺织设备等需要高精度运动控制的领域，以及飞行器、导弹、船舶等需要快速响应和精准控制的领域。
二、步进电机2.1 工作原理步进电机是一种数字式电机，通过依次通电给定的电磁线圈，使电机按一定的步距顺序转动。
步进电机的步距角和步距数与其结构有关，不同的步进电机有不同的步距角和步距数。
2.2 特点（1）结构简单：步进电机结构相对简单，通常由定子、转子、电磁线圈和控制电路组成，维护和安装相对方便。
（2）定位精度高：步进电机能够实现高精度的位置控制，适用于一些需要精准定位的场合。
（3）低速高扭矩：步进电机在低速情况下能够提供较大的输出扭矩，适合一些需要较大输出扭矩和低速运动的场合。
2.3 应用领域步进电机广泛应用于打印机、数码相机、纺织设备、医疗设备、自动售货机等需要精准定位和低速高扭矩输出的领域。
三、伺服电机和步进电机的比较3.1 工作原理对比伺服电机通过控制系统对电机的转矩、速度和位置进行精确的调节，实现精准的运动控制；步进电机是一种数字式电机，通过依次通电给定的电磁线圈，使电机按一定的步距顺序转动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

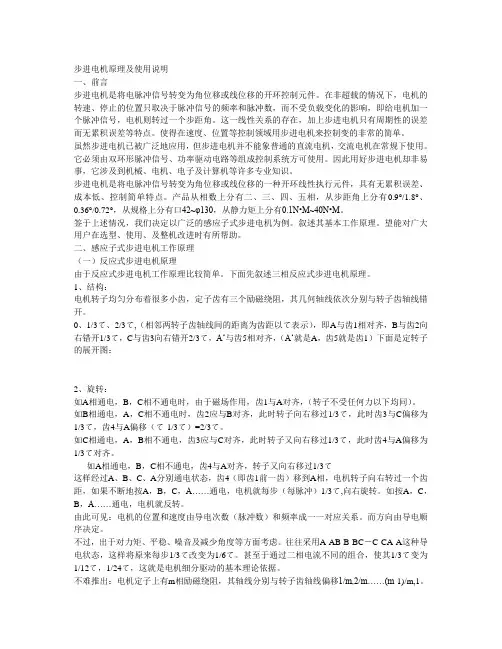

步进电机工作原理,特点及应用-步进电机工作原理,特点及应用一、前言步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
目前,生产步进电机的厂家的确不少，但具有专业技术人员，能够自行开发，研制的厂家却非常少，大部分的厂家只一、二十人，连最基本的设备都没有。
仅仅处于一种盲目的仿制阶段。
这就给户在产品选型、使用中造成许多麻烦。
签于上述情况，我们决定以广泛的感应子式步进电机为例。
叙述其基本工作原理。
望能对广大用户在选型、使用、及整机改进时有所帮助。
二、感应子式步进电机工作原理（一）反应式步进电机原理由于反应式步进电机工作原理比较简单。
下面先叙述三相反应式步进电机原理。
1、结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。
0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）下面是定转子的展开图：2、旋转：如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。
由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。
而方向由导电顺序决定。
不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。
并且导电按一定的相序电机就能正反转被控制——这是步进电机旋转的物理条件。
只要符合这一条件我们理论上可以制造任何相的步进电机，出于成本等多方面考虑，市场上一般以二、三、四、五相为多。
3、力矩：这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。
如按A，C，B，A……通电，电机就反转。
不过，出于对力矩、平稳、噪音及减少角度等方面考虑。
往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为1/6て。
甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。
电机一旦通电，在定转子间将产生磁场（磁通量Ф）当转子与定子错开一定角度产生力F与（dФ/dθ）成正比S其磁通量Ф=Br*SBr为磁密，S为导磁面积F与L*D*Br成正比L为铁芯有效长度，D为转子直径Br=N·I/R力矩=力*半径力矩与电机有效体积*安匝数*磁密成正比（只考虑线性状态）因此，电机有效体积越大，励磁安匝数越大，定转子间气隙越小，电机力矩越大，反之亦然。
（二）感应子式步进电机N·I为励磁绕阻安匝数（电流乘匝数）R为磁阻。
1、特点：感应子式步进电机与传统的反应式步进电机相比，结构上转子加有永磁体，以提供软磁材料的工作点，而定子激磁只需提供变化的磁场而不必提供磁材料工作点的耗能，因此该电机效率高，电流小，发热低。
因永磁体的存在，该电机具有较强的反电势，其自身阻尼作用比较好，使其在运转过程中比较平稳、噪音低、低频振动小。
感应子式步进电机某种程度上可以看作是低速同步电机。
一个四相电机可以作四相运行，也可以作二相运行。
（必须采用双极电压驱动），而反应式电机则不能如此。
例如：四相，八相运行（A-AB-B-BC-C-CD-D-DA-A）完全可以采用二相八拍运行方式.不难发现其条件为C=,D=.一个二相电机的内部绕组与四相电机完全一致，小功率电机一般直接接为二相，而功率大一点的电机，为了方便使用，灵活改变电机的动态特点，往往将其外部接线为八根引线（四相），这样使用时，既可以作四相电机使用，可以作二相电机绕组串联或并联使用。
2、分类感应子式步进电机以相数可分为：二相电机、三相电机、四相电机、五相电机等。
以机座号（电机外径）可分为：42BYG(BYG为感应子式步进电机代号）、57BYG、86BYG、110BYG、（国际标准），而像70BYG、90BYG、130BYG等均为国内标准。
3、步进电机的静态指标术语相数：产生不同对极N、S磁场的激磁线圈对数。
常用m表示。
拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A.步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。
θ=360度（转子齿数J*运行拍数），以常规二、四相，转子齿为50齿电机为例。
四拍运行时步距角为θ=360度/（50*4）=1.8度（俗称整步），八拍运行时步距角为θ=360度/（50*8）=0.9度（俗称半步）。
定位转矩：电机在不通电状态下，电机转子自身的锁定力矩（由磁场齿形的谐波以及机械误差造成的）静转矩：电机在额定静态电作用下，电机不作旋转运动时，电机转轴的锁定力矩。
此力矩是衡量电机体积（几何尺寸）的标准，与驱动电压及驱动电源等无关。
虽然静转矩与电磁激磁安匝数成正比，与定齿转子间的气隙有关，但过份采用减小气隙，增加激磁安匝来提高静力矩是不可取的，这样会造成电机的发热及机械噪音。
4、步进电机动态指标及术语：1、步距角精度：步进电机每转过一个步距角的实际值与理论值的误差。
用百分比表示：误差/步距角*100%。
不同运行拍数其值不同，四拍运行时应在5%之内，八拍运行时应在15%以内。
2、失步：电机运转时运转的步数，不等于理论上的步数。
称之为失步。
3、失调角：转子齿轴线偏移定子齿轴线的角度，电机运转必存在失调角，由失调角产生的误差，采用细分驱动是不能解决的。
4、最大空载起动频率：电机在某种驱动形式、电压及额定电流下，在不加负载的情况下，能够直接起动的最大频率。
5、最大空载的运行频率：电机在某种驱动形式，电压及额定电流下，电机不带负载的最高转速频率。
6、运行矩频特性：电机在某种测试条件下测得运行中输出力矩与频率关系的曲线称为运行矩频特性，这是电机诸多动态曲线中最重要的，也是电机选择的根本依据。
如下图所示：其它特性还有惯频特性、起动频率特性等。
电机一旦选定，电机的静力矩确定，而动态力矩却不然，电机的动态力矩取决于电机运行时的平均电流（而非静态电流），平均电流越大，电机输出力矩越大，即电机的频率特性越硬。
如下图所示：其中，曲线3电流最大、或电压最高;曲线1电流最小、或电压最低，曲线与负载的交点为负载的最大速度点。
要使平均电流大，尽可能提高驱动电压，使采用小电感大电流的电机。
7、电机的共振点：步进电机均有固定的共振区域，二、四相感应子式步进电机的共振区一般在180-250pps之间（步距角1.8度）或在400pps左右（步距角为0.9度），电机驱动电压越高，电机电流越大，负载越轻，电机体积越小，则共振区向上偏移，反之亦然，为使电机输出电矩大，不失步和整个系统的噪音降低，一般工作点均应偏移共振区较多。
8、电机正反转控制：当电机绕组通电时序为AB-BC-CD-DA或()时为正转，通电时序为DA-CA-BC-AB或()时为反转。
三、驱动控制系统组成使用、控制步进电机必须由环形脉冲，功率放大等组成的控制系统，其方框图如下：1、脉冲信号的产生。
脉冲信号一般由单片机或CPU产生，一般脉冲信号的占空比为0.3-0.4左右，电机转速越高，占空比则越大。
2、信号分配我厂生产的感应子式步进电机以二、四相电机为主，二相电机工作方式有二相四拍和二相八拍二种，具体分配如下：二相四拍为,步距角为1.8度；二相八拍为,步距角为0.9度。
四相电机工作方式也有二种，四相四拍为AB-BC-CD-DA-AB,步距角为1.8度；四相八拍为AB-B-BC-C-CD-D-AB,(步距角为0.9度）。
3、功率放大功率放大是驱动系统最为重要的部分。
步进电机在一定转速下的转矩取决于它的动态平均电流而非静态电流（而样本上的电流均为静态电流）。
平均电流越大电机力矩越大，要达到平均电流大这就需要驱动系统尽量克服电机的反电势。
因而不同的场合采取不同的的驱动方式，到目前为止，驱动方式一般有以下几种：恒压、恒压串电阻、高低压驱动、恒流、细分数等。
为尽量提高电机的动态性能，将信号分配、功率放大组成步进电机的驱动电源。
我厂生产的SH系列二相恒流斩波驱动电源与单片机及电机接线图如下：说明：CP 接CPU脉冲信号（负信号，低电平有效）OPTO 接CPU+5VFREE 脱机，与CPU地线相接，驱动电源不工作DIR 方向控制，与CPU地线相接，电机反转VCC 直流电源正端GND 直流电源负端A 接电机引出线红线接电机引出线绿线B 接电机引出线黄线接电机引出线蓝线步进电机一经定型，其性能取决于电机的驱动电源。
步进电机转速越高，力距越大则要求电机的电流越大，驱动电源的电压越高。
电压对力矩影响如下：4、细分驱动器在步进电机步距角不能满足使用的条件下，可采用细分驱动器来驱动步进电机，细分驱动器的原理是通过改变相邻（A，B）电流的大小，以改变合成磁场的夹角来控制步进电机运转的。
四、步进电机的应用（一）步进电机的选择步进电机有步距角（涉及到相数）、静转矩、及电流三大要素组成。
一旦三大要素确定，步进电机的型号便确定下来了。
1、步距角的选择电机的步距角取决于负载精度的要求，将负载的最小分辨率（当量）换算到电机轴上，每个当量电机应走多少角度（包括减速）。
电机的步距角应等于或小于此角度。
目前市场上步进电机的步距角一般有0.36度/0.72度（五相电机）、0.9度/1.8度（二、四相电机）、1.5度/3度（三相电机）等。
2、静力矩的选择步进电机的动态力矩一下子很难确定，我们往往先确定电机的静力矩。
静力矩选择的依据是电机工作的负载，而负载可分为惯性负载和摩擦负载二种。
单一的惯性负载和单一的摩擦负载是不存在的。
直接起动时（一般由低速）时二种负载均要考虑，加速起动时主要考虑惯性负载，恒速运行进只要考虑摩擦负载。
一般情况下，静力矩应为摩擦负载的2-3倍内好，静力矩一旦选定，电机的机座及长度便能确定下来（几何尺寸）3、电流的选择静力矩一样的电机，由于电流参数不同，其运行特性差别很大，可依据矩频特性曲线图，判断电机的电流（参考驱动电源、及驱动电压）综上所述选择电机一般应遵循以下步骤：4、力矩与功率换算步进电机一般在较大范围内调速使用、其功率是变化的，一般只用力矩来衡量，力矩与功率换算如下：P=Ω=2π·n/60P=2πnM/60其P为功率单位为瓦，Ω为每秒角速度，单位为弧度，n为每分钟转速，M为力矩单位为牛顿·米P=2πfM/400(半步工作）其中f为每秒脉冲数（简称PPS)(二）、应用中的注意点1、步进电机应用于低速场合---每分钟转速不超过1000转，（0.9度时6666PPS)，最好在1000-3000PPS(0.9度）间使用，可通过减速装置使其在此间工作，此时电机工作效率高，噪音低。
