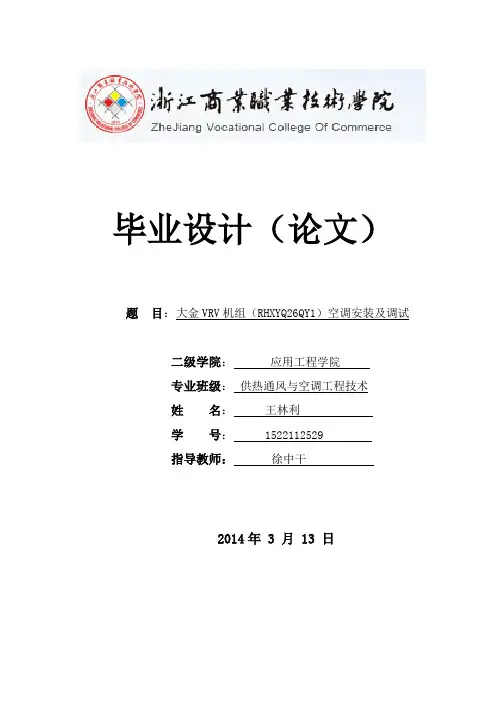

大金VRV空调安装及调试修改

大金VRV空调安装及调试修改

毕业设计(论文)题目:大金VRV机组(RHXYQ26QY1)空调安装及调试二级学院:应用工程学院专业班级:供热通风与空调工程技术姓名:王林利学号:1522112529指导教师:徐中干2014年 3 月 13 日目录摘要 (1)关键字 (1)引言 (2)1. 大金VRV-X系列中央空调机型介绍 (3)1.1 室内机的机型简介 (3)1.1.1 智能感知环绕气流嵌入机 (3)1.2 室外机的机型简介 (4)1.2.1 室外机基本参数 (4)2. 安装施工方法及技术要点 (5)2.1 系统安装工艺流程 (5)2.2 安装要点及技术要求 (6)2.2.1 钻孔及处理 (6)2.2.2 室内机的安装 (6)2.2.3 冷媒配管 (6)2.2.4 冷凝水管的安装: (7)2.2.5 信号控制线作业 (8)2.2.6 绝热工作 (9)2.2.7 冷媒系统的排污 (9)2.2.8 气密性试验 (9)2.3 室外机安装 (10)2.3.1 室外机安装空间(单机安装) (10)2.3.2 室外机安装空间(多台安装) (10)3. 风管安装 (11)3.1 风管安装基本流程 (11)3.2 风管系统安装要求 (11)4. 工程验收及调试 (13)4.1 隐蔽工程验收 (13)4.1.1 工程验收内容 (13)4.1.2 工程验收方式 (13)4.2 冷媒配管气密性试验 (14)4.2.1 可能泄漏的位置 (14)4.2.2 检查步骤(氮气试压) (14)4.3 冷凝水管验收 (14)4.3.1 现场检查 (14)4.3.2 试验检查 (14)4.4 调试整理及验收 (15)4.4.1 调试整理内容包括 (15)4.4.2 验收方式标准 (15)4.5 调试流程 (16)4.5.1 真空干燥需要注意点 (16)4.5.2 制冷工质的充填 (17)4.6 运转测试 (17)4.6.1 检查运转 (17)4.6.2 室内机运转数据表4-1 (17)4.6.3观察项目表4-2 (17)4.6.4室外机运转数据表4-3 (18)4.6.5 系统调试总结 (18)总结 (19)参考文献 (20)摘要浙江丹桂机电设备安装有限公司是绿城电商专业子公司,业务涵盖暖通工程设计、设备销售、工程安装及售后维保。

大金空调使用手册

大金空调使用手册

大金空调使用手册第一章:产品概述1.1 产品简介大金空调是一款高品质的空调产品,采用先进的技术和创新的设计,提供舒适的室内空气环境。

本手册将详细介绍大金空调的使用方法和注意事项,以确保用户能够正确地操作和享受空调的优质性能。

1.2 主要特点- 高效制冷和制热功能:大金空调能够快速降低室内温度或升高室内温度,以满足用户不同的需求。

- 节能环保:大金空调采用先进的能效技术,以最大限度地减少能源消耗,降低对环境的影响。

- 智能控制:大金空调配备了先进的智能控制系统,支持远程控制和定时预约等功能,提供更加便捷的使用体验。

- 静音运行:大金空调采用低噪音设计,确保室内的安静环境,给用户带来更加舒适的体验。

第二章:安装与设置2.1 安装位置选择在安装大金空调之前,请选择一个合适的位置。

确保空调室内机的空气流通和热交换正常,并且避免直接阳光照射和其他遮挡物干扰。

2.2 安装步骤- 确保安装位置的墙壁或支架足够坚固,能够承受空调的重量。

- 将室内机安装在合适的高度处,通常建议离地面2米以上。

- 室内机与室外机之间应保持一定的距离,以确保空气流通良好。

- 将室外机安装在平稳的地面上,并确保它与室内机之间的管道连接紧密可靠。

- 按照安装指南连接电源线和排水管道,确保安全可靠。

2.3 设置步骤- 首次使用大金空调前,需要设置时间、日期和语言等基本信息。

- 使用遥控器上的设置选项,可以根据用户的需求进行各种操作,如温度调节、模式选择、风速控制等。

- 大金空调还提供一些高级设置选项,比如睡眠模式、定时操作和风向控制等。

用户可以根据具体需求进行设置。

第三章:使用方法3.1 遥控器介绍大金空调配备了易于操作的遥控器,它包含了各种功能按钮和显示屏,方便用户对空调进行控制。

3.2 基本操作- 打开/关闭空调:通过按下遥控器上的电源按钮,可以打开或关闭空调。

- 温度调节:通过遥控器上的温度加/减按钮,可以调节室内温度。

- 模式选择:通过遥控器上的模式按钮,可以选择不同的工作模式,如制冷模式、制热模式、送风模式等。

大金空调开机调试流程课件

大金空调开机调试流程课件
大金空调开机调试流程课件
contents
目录
• 流程概述 • 调试前检查 • 开机调试流程 • 调试中注意事项 • 调试后工作 • 相关文档与联系方式
01
流程概述
流程目的与重要性
确保大金空调在使用 前到达最佳工作状态 ,提高使用效果和效 率。
确保用户对空调系统 的正确使用和操作, 提高用户满意度。
对于一些可自行处理的简单故障 ,可按照故障排除方法进行修复

对于无法自行处理的复杂故障, 应联系专业维修人员据记录与分析
温度、湿度、压力等参数的记录及分析。 空调运行时间的统计。
调试过程中遇到的问题及解决方案。
设备清洁与保养
风机、冷凝器的清洁。 设备润滑油的加注。
过滤网的清洗与更换。 设备表面及内部的除尘。
技术支持电话
提供技术支持人员的电话号码,以便用户咨询问 题。
售后服务电话
提供售后服务人员的电话号码,以便用户报修或 咨询问题。
销售咨询电话
提供销售人员的电话号码,以便用户咨询产品信 息或购买问题。
感谢您的观看
THANKS
报告撰写与提交
对调试过程中的数据进行分析, 撰写调试报告。
将调试报告提交给相关部门进行 审核。
根据审核结果进行必要的修改与 完善。
06
相关文档与联系方式
相关流程与制度
空调开机调试流程
提供详细的空调开机调试流程 ,包括检查电源、遥控器、室
内外机连接等步骤。
空调使用手册
提供空调的基本功能、使用方法、 保养方法等,以供用户参考。
避免因安装不当或调 试不准确导致的性能 问题或安全隐患。
流程涉及人员及职责
01
02
03

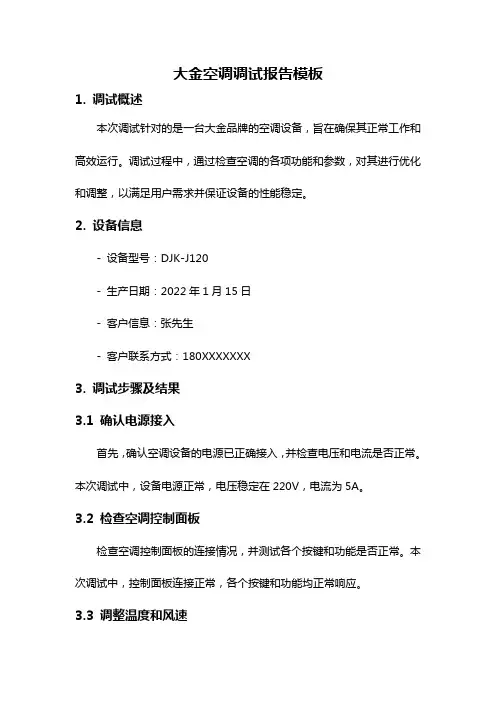

大金空调调试报告模板

大金空调调试报告模板

大金空调调试报告模板1. 调试概述本次调试针对的是一台大金品牌的空调设备,旨在确保其正常工作和高效运行。

调试过程中,通过检查空调的各项功能和参数,对其进行优化和调整,以满足用户需求并保证设备的性能稳定。

2. 设备信息- 设备型号:DJK-J120- 生产日期:2022年1月15日- 客户信息:张先生- 客户联系方式:180XXXXXXX3. 调试步骤及结果3.1 确认电源接入首先,确认空调设备的电源已正确接入,并检查电压和电流是否正常。

本次调试中,设备电源正常,电压稳定在220V,电流为5A。

3.2 检查空调控制面板检查空调控制面板的连接情况,并测试各个按键和功能是否正常。

本次调试中,控制面板连接正常,各个按键和功能均正常响应。

3.3 调整温度和风速根据客户要求,调整空调的温度和风速。

根据环境温度和客户的需求,本次调试设置温度为24摄氏度,并调节风速为中速。

3.4 检查制热和制冷功能分别测试空调的制热和制冷功能。

在制冷模式下,设定一个较低的温度目标,检查空调是否能够迅速降低室内温度;在制热模式下,设定一个较高的温度目标,检查空调是否能够迅速提供热空气。

本次调试中,制热和制冷功能均正常。

3.5 检查空气过滤功能检查空调的空气过滤功能,并清洁过滤器。

拆下过滤器,检查是否有灰尘和污垢,并使用吸尘器清理。

本次调试中,过滤器无明显污垢。

3.6 检查制冷剂压力使用压力表检查空调内的制冷剂压力。

本次调试中,制冷剂压力正常,处于合理范围内。

3.7 检查外部排水管道检查空调外部的排水管道是否通畅,并清洁排水管道。

本次调试中,排水管道无堵塞。

4. 结果总结经过以上调试步骤,可以得出以下结论:1. 大金空调设备的各项功能和参数正常,包括温度调节、风速调节等。

2. 制热和制冷功能正常,能够迅速提供所需的热空气或冷空气。

3. 空气过滤功能良好,过滤器清洁程度较高。

4. 制冷剂压力正常,处于合理范围内。

5. 外部排水管道通畅,无堵塞情况。

大金空调调试手册

大金空调调试手册

SHANGHAI DAIKIN AIR CONDITIONING CO., LTD.远程监控接口 安装调试说明书一、注意事项:1.本说明书适用于上海大金空调远程监控接口的安装及调试使三、RS232/485接口板安装步骤1.拉开下回风格栅;2.旋下两颗螺钉;3.卸下面板;4.卸下电气盒盖板;5.卸下上面板;6.向下斜拉,取下面板;7.卸下电气盒;8.准备好监控板,及其附件;9.在盒体上插入插脚;10.安装监控板;11.插上接线孔保护套;12.将黑白信号线接入第一组螺栓;黄蓝电源线插入插孔;信号线(附配)插入白色插座。

13.安装上盒盖;14.将监控盒装在电气盒后面;15.安装电气盒;16.将电源线另一头插在空调电脑板上,注意极性一致;17.信号线接在P1、P2上,18.盖上电气盒盖板;19.将九孔信号线与监控板接口连接;20.另一头与电脑连接;21.开启电脑,进行调试;22.调试结束后,装上面板。

23.装下面板;24.拧紧螺钉;25.盖紧盖板,改造结束。

注:新监控板安装步骤及方法与旧监控板一致。

四、监控板设置在使用监控板之前需根据要求对监控板进行设置工作,具体设置方法,及设置内容如下:⒈按下方框所示按钮,红灯闪烁。

⒉遥控器过60秒后显示“88”。

⒊再过15秒后显示正常。

⒋持续按TEST键4秒,遥控器如图显示“10”。

⒌按下图示按钮直到遥控器显示⒍按下图示按钮直到遥控器显“20”。

示“15”。

⒎按下时钟键改变显示屏左边数值,按下时钟键改变显示屏右边数值。

根据附表中的项目来改变设置。

在“20”项目下的设置完毕后按一下左图中的按钮。

⒏持续按TEST键4秒,遥控⒐持续按TEST键4秒,遥控器器显示“40”。

显示“50”后再根据步骤7进行相关操作。

10.所有项目设置完毕后,按下11.再按下监控板上“SS1”键,图中白色框里的按钮然后按60秒后遥控器显示“88”。

“TEST”键,遥控器显示正常。

60秒后遥控器显示“88”。

大金空调使用手册

大金空调使用手册

大金空调使用手册VRV空调系统环球财讯中心大厦空调系统采用的是日本大金公司的水环VRV (variablerefrigerant volume)中央空调系统。

VRV直译为变制冷剂流量,这是一种有用完善的独立区域控制能力的空调系统。

能够在一个制冷回路上连接多台不同规格型号的室内机,因为室外机是微电脑控制的变频式压缩机,所以每一台室内机都拥有完全独立的开关和调节的控制能力。

BRC1C611控制器介绍、1按下此钮,系统开始运转。

再按一开/关次该钮,系统停止运转。

、2运转时,该指示灯运转指示灯(红色)点亮。

当系统出现故障时,该灯闪烁。

、3只有四面出风和两面出显示(风向挡板)风的设备有该显示,内藏风管机没有该显示。

4、表示系统在预热或除霜5、表示现在的运转方式。

由左至运转方式右分别为通风、除湿、自动、制冷、制热。

、6表示程式设定的(程序设定的时间)显示系统开始运转和停止运转的时间。

、7℃”表示目前空调的设“27 设定温度定温度、8该图标只有当过滤网脏时才会出现空气过滤网清洗提示、9L低风高风送风速度显示表示风扇的速度。

H、10显示表示处于集中控制下或非主控制器表示该控制器不能进行冷暖切换(没有该显示的控制器为主控制器)、11运转模式转换选择钮:按动该按钮则设备运转模式在通风、除湿、制冷、制热切换。

(非主控制器只能在主控制器执行的模式下进行转换:当主控制器为制冷时,可以进行通风、除湿、制冷运转,当主控制器是制热时只能进行通风和制热运转。

)12、风扇速度控制钮可根据要求选择风扇的速度,“高”“低”。

13、空气滤尘网清扫指示复位钮。

14、风向调节钮(风管机没有该功能)。

15、温度设定钮:可设定需要的使用温度,该温度为设备工作目标温度。

16、时间调节钮与17、18键配合使用17、定时开、关机启动/停止钮18、定时开、关机确定/取消钮19、设置及检查钮(只有专业人员操作)20、HRV风机风量高低设置钮21、HRV风机工作模式选择钮下列现象并不表示空调机异常。

Daikin 一体化空调系列产品说明书

Daikin 一体化空调系列产品说明书

APARTMENT FAN COILSALL MODELS·1-1/2,2,2-1/2,and3Tons·Upflow application only·Accessory field-installed electric heat kits available in5, 7.5,or10kW·208/230-1-60supply voltage·Front return convertible to bottom return·Cabinet exterior is galvanized sheet metal·Sealed to meet2%cabinet leakage when tested at1.0in. w.c.of static pressure·Fully insulated for conditioned space(not to be installed in unconditioned spaces)·Copper tube,aluminum fin coil·Tin plated copper hairpin coilFMA4P·For use with R-410A refrigerantFMA4X·R-410A refrigerant TXV standardPERFORMANCE·PSC motor on all FMA4P·ECM motor on all FMA4X·Motor suspended on rubber grommets for quieter operation·Fresh air intake holes(capped from factory)EASY TO INSTALL AND SERVICE·Units fits between standard stud spacings·All service access is located in the front·Primary and secondary drain connections exit from the bottom·No return-air ductwork required in specific applications ·Wall hanging brackets included with the unitLIMITED WARRANTY*·5year parts limited warranty*For residential applications only.Seewarranty certificate for complete details andrestrictions,including warranty coverage for othere of the AHRI Certified TM Mark indic-ates a manufacturer’s participation in the program.For verification of certification for individual products,go to .Model Size Tons NominalBTUCFM(L/s)DimensionsH x W x D in.(mm)Filter Sizein.(mm)Ship Wt.lbs.(kg) Min MaxFMA4P& FMA4X 1800Aǂ1-1/218,000450(212)675(319)36-1/2x20-1/2x15(928x521x381)16x20(406x508)99(45) 2400Aǂ224,000600(283)900(425)99(45) 3000Aǂ2-1/230,000750(354)1125(531)39-1/2x22x19(1004x559x483)20x20(508x508)121(55) 3600Aǂ336,000900(425)1350(637)121(55)ǂT=Tin PlatedFMA4X,FMA4P Product SpecificationsFAN COIL MODEL NUMBER IDENTIFICATION GUIDEFMA4P2400ATF =Fan Coil M =Multi-Family TYPEA =ApartmentINSTALLATION TYPE4=Environmentally Balanced R-410A REFRIGERANTP =R-410A piston X =R-410A TXV Standard METERING DEVICE1800=18,000BTUH =1-1/2tons 2400=24,000BTUH =2tons 3000=30,000BTUH =2-1/2tons 3600=36,000BTUH =3tons NOMINAL CAPACITYA =Marketing Revision REVISIONT =Tin PlatedSALES CODE /FEATURESELECTRIC HEATER MODEL NUMBER IDENTIFICATION GUIDEEHK205BEHK =Electric Heater Kit Sales Code 05=5kW 08=7.5kW 10=10kWNOMINAL HEAT VALUEEngineering CodeDIMENSIONSA150161High voltage connection 7/8” (22 mm) dia knock outs(both sides of unit)Vapor line connection copper (sweat)Liquid line connection copper (sweat)All units are vertical upflow only.NOTE: Hand tighten onlyFresh air intakes,3.4” (85.8 mm) dia opening with plastic capEquipment shown with field-installed electric heat.Some heater sizes may require a conduit larger than the 7/8” (22 mm) opening;in this situation the high-voltage connection opening should be enlarged to fit conduit.DIMENSIONS Model SizeHeight (H)in.(mm)Width (W)in.(mm)Width 1(W1)in.(mm)Length (D)in.(mm)Length (D1)in.(mm)Unit/Shipping Weight -lbs (kg)1836-1/2(928)20-1/2(521)17-2/5(442)15(381)9-1/2(242)88/99(40/45)2436-1/2(928)20-1/2(521)17-2/5(442)15(381)9-1/2(242)88/99(40/45)3039-1/2(1004)22(559)18-4/5(478)19(483)9-1/2(242)110/121(50/55)3639-1/2(1004)22(559)18-4/5(478)19(483)9-1/2(242)110/121(50/55)REQUIRED CLEARANCES-ALL MODELS inches(mm)No HeatersAll Sides0 From Supply Duct0With HeatersAll Sides0From Supply Duct0 PHYSICAL DATAUnit SizeFMA4P18243036 Nominal Cooling Capacity(BTUH)18,00024,00030,00036,000 COILR410-A-Refrigerant metering Device Piston*50576572 Fins Per In.17171717 Face Area Ft2 2.149 2.149 2.955 2.955 Coil Configuration SlopeBLOWER&MOTORAir Discharge UpflowBlower Type Direct DriveCFM(Nominal)60080010001200 Motor Type PSC PSC PSC PSC Motor HP1/61/41/31/2 Rated RPM1075107510751075 Motor Speeds3333 FILTERField Installed-in(mm)16x20x1(406x508x25)16x20x1(406x508x25)20x20x1(508x508x25)20x20x1(508x508x25)CONNECTIONS(Sweat)Suction-in.(mm)3/4In.(19mm)Liquid-in.(mm)3/8In.(9.5mm)Condensate(FPT)-in.(mm)3/4In.(19mm)ELECTRICAL DATAVoltage208/230208/230208/230208/230 Hertz60606060 Circuit Amps0.8 1.0 1.28 1.8 Minimum Circuit Ampacity1 1.3 1.6 2.3 Maximum Circuit Protector15(A)15(A)15(A)15(A)*The piston included with the fan coil is unique to this product and CANNOT be replaced with the piston shipped with outdoor unit.Refer to the AHRI ratings to check if your combination can use the piston shipped with the unit or requires an accessory TXV.PERFORMANCE DATAPSC-AIRFLOW PERFORMANCE(STANDARD CFM)ModelFMA4P Motor SpeedCFM Wet Coil without Filter or Electric HeatExternal Static Pressure-Inches W.C.[kPa]0[0]0.1[.025]0.2[.050]0.3[.075]0.4[0.100]0.5[0.125]0.6[0.150]0.7[0.175]0.8[0.200]18High813775731692653609560501424 Medium695656620581540498440380-Low603562525485443393---24High947895847799753704655592530 Medium845801759716675626573510-Low676640602563523499---30High136713121252119211311063990908821 Medium12111165111410651016960899833748 Low99295291287382878272865662736High1397134512901263119611161051980907 Medium129812521198114710941037976910842 Low1149110510561008960909856791726-Shaded boxes represent airflow outside the required300-450CFM/ton. NOTES:1.Airflow data reflects wet coil,without electric heat,and no filter installed.2.Airflow is equivalent for front or bottom return confurations.PHYSICAL DATAUnit SizeFMA4X18243036 Nominal Cooling Capacity(BTUH)18,00024,00030,00036,000 COILFins Per In.17171717 Face Area Ft2 2.149 2.149 2.955 2.955 Coil Configuration SlopeBLOWER&MOTORAir Discharge UpflowBlower Type Direct DriveCFM(Nominal)60080010001200 Motor Type ECM ECM ECM ECM Motor HP1/31/31/21/2 Rated RPM1050105010501050 Motor Speeds5555 FILTERField Installed-in(mm)16x20x1(406x508x25)16x20x1(406x508x25)20x20x1(508x508x25)20x20x1(508x508x25)CONNECTIONS(Sweat)Suction-in.(mm)3/4In.(19mm)Liquid-in.(mm)3/8In.(9.5mm)Condensate(FPT)-in.(mm)3/4In.(19mm)ELECTRICAL DATAVoltage208/230208/230208/230208/230 Hertz60606060 Circuit Amps 1.9 1.9 2.7 2.7 Minimum Circuit Ampacity 2.4 2.4 3.4 3.4 Maximum Circuit Protector15151515PERFORMANCE DATAECM-AIRFLOW PERFORMANCE(STANDARD CFM)ModelFMA4X Motor SpeedCFM Wet Coil without Filter or Electric HeatExternal Static Pressure-Inches W.C.[kPa]0[0]0.1[.025]0.2[.050]0.3[0.075]0.4[0.100]0.5[0.125]0.6[0.150]0.7[0.175]0.8[0.200]185913881848818792763731691650 4825787753717682650617580540 3737700663630589550511474436 2-Factory675632596555521480440399366 1590548499455430368338309263245913881848818792763731691650 4-Factory825787753717682650617580540 3737700663630589550511474436 2675632596555521480440399366 1590548499455430368338309263305136213251266123811971159111910801040 41282124211761151111110711028975936 3126712251143112010781036993942897 2-Factory1157111110521016971929884842802 110771028965932886850804768732365136213251266123811971159111910801040 4-Factory1282124211761151111110711028975936 3126712251143112010781036993942897 21157111110521016971929884842802 110771028965932886850804768732-Shaded boxes represent airflow outside the required300-450CFM/ton.NOTES:1.Airflow data reflects wet coil,without electric heat,and no filter installed.FMA4X208V airflow is approximately the same as230V due to constant torque of ECM motor.2.Airflow is equivalent for front or bottom return configurations.PERFORMANCE DATA(cont.) ECM-AIRFLOW PERFORMANCE(STANDARD CFM)ModelFMA4X Motor SpeedCFM Dry Coil without Filter or Electric HeatExternal Static Pressure-Inches W.C.[kPa]0[0]0.1[.025]0.2[.050]0.3[0.075]0.4[0.100]0.5[0.125]0.6[0.150]0.7[0.175]0.8[0.200]18T ap(5)884854833803771737700668632 T ap(4)796767737709675645612579538 T ap(3)714681654616588555527494459 T ap(2)-Factory653619584558525494463434396 T ap(1)58154551147244040737434432924T ap(5)884854833803771737700668632 T ap(4)-Factory796767737709675645612579538 T ap(3)714681654616588555527494459 T ap(2)653619584558525494463434396 T ap(1)58154551147244040737434432930T ap(5)130912721236120011641125108810511010 T ap(4)1122108810561022986950915877836 T ap(3)1109107310381003973937901867828 T ap(2)-Factory1010975941904869835793751704 T ap(1)93689986283379375571066461936T ap(5)130912721236120011641125108810511010 T ap(4)-Factory1122108810561022986950915877836 T ap(3)1109107310381003973937901867828 T ap(2)1010975941904869835793751704 T ap(1)936899862833793755710664619-Shaded boxes represent airflow outside the required300-450CFM/ton.NOTES:1.Airflow based upon dry coil at230V with no electric heat and factory-approved filter.For FMA4X,airflow at208V is approximately the same as230V because themulti-tap ECM motor is a constant torque motor.The torque doesn’t drop off at the speeds in which the motor operates.2.Airflow is equivalent for front or bottom return configurations.REQUIRED CFM RANGECFMSize Min Max1845067524600900307501125369001350PERFORMANCE DATA(cont.) GROSS COOLING CAPACITIES(mbh)UNIT SIZEINDOORCOIL AIRSATURATED TEMPERATURE LEAVING EVAPORATOR_F(_C)35(2)40(4)45(7)50(10)55(13) CFM EWB TC SHC BF TC SHC BF TC SHC BF TC SHC BF TC SHC BF1852572(22)38180.0035170.0031150.0027140.0022120.00 67(19)32190.0028180.0025160.0020140.0015120.00 62(17)26200.0022180.0019170.0115150.0713130.2160072(22)42200.0038180.0034170.0030150.0024130.00 67(19)34210.0031190.0026170.0022160.0017140.01 62(17)28220.0124200.0120190.0117170.0814140.2267572(22)45210.0041200.0037180.0032160.0026140.00 67(19)37230.0133210.0129190.0124170.0118150.01 62(17)30240.0126220.0122200.0119190.1016160.242470072(22)46220.0043200.0038190.0033170.0027150.00 67(19)38240.0135220.0130200.0125180.0119160.01 62(17)31250.0127240.0123220.0220200.1117170.2480072(22)50240.0046220.0041200.0136180.0130160.01 67(19)41260.0137240.0132220.0127200.0121180.02 62(17)34280.0130260.0125250.0322220.1419190.2690072(22)53250.0148240.0144220.0138200.0132170.01 67(19)44280.0139260.0134240.0129220.0222190.02 62(17)36300.0232280.0227270.0524240.1621210.283087572(22)67330.0061300.0054270.0046230.0037200.00 67(19)55340.0149310.0141280.0133240.0123200.01 62(17)44350.0138320.0130280.0124240.0720200.23100072(22)74370.0067330.0059300.0050260.0040220.01 67(19)61380.0154340.0146310.0137270.0125220.01 62(17)49390.0142350.0134310.0227270.0822220.24110072(22)79390.0072360.0063320.0154280.0143240.01 67(19)65410.0157370.0149330.0139290.0128240.02 62(17)52420.0245380.0236340.0229290.0924240.2536105072(22)73360.0067330.0059290.0151260.0141220.01 67(19)60380.0154340.0146310.0137270.0127230.02 62(17)49390.0142360.0134320.0228280.0923230.24120072(22)80390.0073360.0065320.0155280.0145240.01 67(19)66410.0258380.0250340.0241300.0230260.02 62(17)53430.0246400.0238360.0232320.1126260.25135072(22)85420.0078390.0169350.0159310.0248270.02 67(19)71450.0263410.0254370.0244330.0232280.03 62(17)57470.0249440.0241390.0335350.1229290.26CFM-Cubic Ft per Minute EWB-Entering Wet Bulb_F(_C)LWB-Leaving Wet Bulb_F(_C)TC-Gross Cooling Capacity1000Btuh SHC-Gross Sensible Capacity1000Btuh BF-Bypass Factor MBH-1000BtuhPERFORMANCE DATA (cont.)SENSIBLE CAPACITY (SHC)CORRECTION FACTORBYPASS FACTORENTERING AIR DRY-BULB TEMPERATURE (_F)7978777675Under 758182838485Over 85ENTERING AIR DRY-BULB TEMPERATURE (_C)2625252424Under 752728282929Over 85Correction Factor0.10.098 1.96 2.94 3.92 4.91Use formula shown below0.200.87 1.74 2.62 3.49 4.360.300.761.532.293.053.82Interpolation is permissible.Correction Factor =1.09x (1-BF)x (db -80)NOTES:1.Contact manufacturer for cooling capacities at conditions other than shown in table.2.Formulas:Leaving db =entering db -sensible heat cap.1.09x CFMLeaving wb =wb corresponding to enthalpy of air leaving coil (h lwb )h lwb =h ewb -total capacity (Btuh)4.5x CFMwhere h ewb =enthalpy of air entering coil.Direct interpolation is permissible.Do not extrapolate.3.SHC is based on 80_F (27_C)db temperature of air entering coil.Below 80_F (27_C)db,subtract (Correction Factor x CFM)from SHC.Above 80_F (27_C)db,add (Correction Factor x CFM)to SHC.4.Bypass Factor =0indicates no psychometric e bypass factor of next lower EWB for approximation.ESTIMATED SOUND POWER LEVEL (dBA)UNIT SIZECONDITIONSOCTAVE BAND CENTER FREQUENCYCFM Ext Static Pressure63125250500100020004000186000.254652.148.951.852.551.749.7248000.2554.157.158.65961.559.8573010000.2551.652.652.653.356.152.859.73612000.2552.652.354.654.357.253.850.4*Estimated sound power levels have been derived using the method described in the 1987ASHRAE HVAC Systems &Applications Handbook,Chapter 52,p.52.7.ELECTRICAL DATA FOR FMA4P PSC MOTOR UNITSHeatKit Model Used on Size Nominal Heat Capacity @240VShipping Weight Heater Capacity (MBH)Minimum Circuit Ampacity (MCA)MAX.Fuse orBreaker Heat-Kit Ampacity (HACR)Min Wire Size (AWG)††Min Ground Wire Size Max WireLength (Ft)‡‡KW lbs.(kg)208240208240208240208240208240208240EHK2-05B 185 5.1(2.3)12.316.423.627.13030101010107374EHK2-08B 7.522.225.634.940.150508*********EHK2-10B 1024.632.846.253.160606610109292EHK2-05B 245 5.1(2.3)12.316.423.927.33030101010107373EHK2-08B 7.522.225.635.240.450508*********EHK2-10B 1024.632.846.453.460606*********EHK2-05B 305 5.1(2.3)12.316.424.227.73030101010107272EHK2-08B 7.522.225.635.540.750508810107576EHK2-10B 1024.632.846.853.760606610109191EHK2-05B 365 5.1(2.3)12.316.424.928.33030101010107071EHK2-08B 7.522.225.636.241.450508*********EHK2-10B1024.632.847.454.460606610109090*††Copper wire must be used.If other than uncoated (non -plated),75_C ambient,copper wire (solid wire for 10AWG and smaller,stranded wire for larger than 10AWG)is used,consult applicable tables of the National electric Code (ANSI/NGPA 70).*‡‡Length shown is as measured 1way along wire path between unit and service panel for a voltage drop not to exceed 2%.PERFORMANCE DATA(cont.) ELECTRICAL DATA FOR FMA4X ECM MOTOR UNITSHeat Kit Model UsedonSizeNominal HeatCapacity@240VShippingWeightHeaterCapacity(MBH)MinimumCircuitAmpacity(MCA)MAX.Fuse orBreakerHeat-KitAmpacity(HACR)Min Wire Size(AWG)††Min GroundWire SizeMax WireLength(Ft)‡‡KW lbs.(kg)208240208240208240208240208240208240EHK2-05B1855.1(2.3)12.316.42528.53030101010106970EHK2-08B7.522.225.636.341.550508810107374 EHK2-10B1024.632.847.654.560606610108990EHK2-05B2455.1(2.3)12.316.42528.53030101010106970EHK2-08B7.522.225.636.341.550508810107374 EHK2-10B1024.632.847.654.560606610108990EHK2-05B3055.1(2.3)12.316.42629.53030101010106768EHK2-08B7.522.225.637.342.550508810107172 EHK2-10B1024.632.848.655.560606610108788EHK2-05B3655.1(2.3)12.316.42629.53030101010106768EHK2-08B7.522.225.637.342.550508810107172 EHK2-10B1024.632.848.655.560606610108788 *††Copper wire must be used.If other than uncoated(non-plated),75_C ambient,copper wire(solid wire for10AWG and smaller,stranded wire for larger than10 AWG)is used,consult applicable tables of the National electric Code(ANSI/NGPA70).*‡‡Length shown is as measured1way along wire path between unit and service panel for a voltage drop not to exceed2%.OTHER ACCESSORIESKit Number Description Used on sizes AMWK001WG Louvered Wall Panel with Frame(6pack)18,24AMWK002WG Louvered Wall Panel with Frame(6pack)30,36NAEA20101TX TXV Kit R-2218,24,30,36NAEA40501TX TXV Kit R-410A18,24,30NAEA40601TX TXV Kit R-410A36NASA00110RA Return Air Opening Grille(10pack)18.24NASA00210RA Return Air Opening Grille(10pack)30,36Copyright2017International Comfort ProductsLewisburg,Tennessee37091USA。

大金空调器RHX224SY1P RHX280SY1P RHX335SY1P RHX380SY1P R

大金空调器RHX224SY1P RHX280SY1P RHX335SY1P RHX380SY1P R

大金空调机RHX224SY1PRHX280SY1PRHX335SY1PRHX380SY1PRHX430SY1P 安装说明书图 16图 20图 19图 21图24图 22图 23图 25图 26图 27图 281芦廾傍苧慕朕村1.念冱 (1)1-1.安全注意事项.....................................11-2.特别注意事项.....................................21-3.废弃物的处理.....................................22.介绍. (2)2-1.怏栽.............................................22-2.炎彈附属品.......................................32-3.僉塘周...........................................32-4.室宝嚥窮賑号鯉...................................32-5.主要构成部件.....................................32-6.安装流程.........................................33.僉夲芦廾了崔.........................................34.腎距字議殊臥嚥衣塰...................................45.腎距字議芦慧.........................................46.运输用金属件的拆卸(仅280.335型)...................47.崙絶質塘砿. (5)7-1.僉夲塘砿可創及制冷剂分歧组件.....................57-2.芦廾塘砿扮勣契峭麟半.............................57-3.銭俊塘砿.........................................57-4.崙絶質塘砿議銭俊.................................57-5.銭俊訟箭.........................................78.⑬魁塘㌔ (9)8-1.电源电路,安全装置和电线要求......................98-2.系统配线举例.....................................98-3.主要配线流程.....................................98-4.传送线的连接....................................108-5.电源线的连接....................................108-6.机内配线........................................119.气密试验和真空干燥. (11)9-1.准备............................................119-2.气密试验和真空干燥方法..........................1110.配管的隔热..........................................1111.空调设备与安装情况的检测............................1212.添加制冷剂和试运转. (12)12-1.充填前.........................................1212-2.追加制冷剂的充填和试运转的方法.................1313.现场设定.. (15)13-1.无需通电的现场设定.............................1513-2.通电后的现场设定...............................1514.編塰廬. (15)14-1.试运转前.......................................1514-2.试运转.........................................1514-3.试运转后的检查.................................1515.制冷剂泄漏时的注意事项 (15)1.念冱•緩葎寄署巷望腎距字議芦廾傍苧慕,安装空调机前请仔细阅读此安装说明书并按照说明事项进行安装。

大金家用中央空调技术手册

大金家用中央空调技术手册
请采取使用力矩扳手等特殊措施,来拧紧喇叭口螺帽。
如果拧得太紧,过相当一段时间后,喇叭口螺帽会破裂,造成制冷剂泄漏。
请勿将室外机安装在有小动物巢穴的地方。
一旦落叶、小动物等进入机器,接触到内部电气部件,会引起部件故障或冒烟、起火等状况。请让用户保持室外机周围环境整洁。
๪ాऐࢅ๪ྔऐ‫ڦ‬Ҿጎ཮
室内机的安装,请参看室内机附带的安装说明书。 (图中所示为壁挂式室内机。)
当使用上述的变径接头密封垫圈时,必须注意不要将螺帽拧得过紧,或损
伤较细的配管。(约为标准拧紧力矩的2/3~1)。 在连接喇叭口螺帽的室外机连接口处,向螺纹上涂抹一层冷冻机油。 请使用合适的扳手,以免过紧拧紧喇叭口螺帽,损伤连接口的螺纹。
安装喇叭口螺帽用力矩
直径9.5的 喇叭口螺帽
32.7-39.9N.m (333-407kgf.cm)
请务必使用本机附件以及指定部件。
使用其他部件可引起机体掉落、漏水、触电或火灾。
请将本空调机安装在能够承重的地方。
承重强度不够或安装不善时,会因机体的掉落而被砸伤。
请务必按照本安装说明书和国家电气接线规定或实触电或火灾。
请务必使用专用线路。请勿与其他机器连用一条线路。
૶থ‫ڦ‬ፇࢇDŽ૶থ੨Dž
连接于各连接口的室内机的安装请参考下表。 能连接于本机的室内机类别的总和
热泵机:3MXS80* - 到12.0kW为止
连接口
A 25 ,35
#
B
25 50
#
#
C
25 35
3MXS80*
60 50 60
请使用变径接头进行连接。 # 请使用No.1、2的变径接头。 变径接头的形状号码请参照 ሹᄣ๑ᆩՎ০থཀྵ!。
室外机容量等级 所有房间的配管总长度

大金空调调试手册.doc

大金空调调试手册.doc

远程监控接口安装调试说明书SHANGHAI DAIKIN AIR CONDITIONING CO., LTD.一、注意事项:1.本说明书适用于上海大金空调远程监控接口的安装及调试使用。

2.适用机型:FVY71/125LMV。

L3.适用接口:RS232/485接口。

二、准备工作1.在改造前准备好监控板及附件,十字螺丝刀,尖头钳,9 孔信号线(见下图)及调试用笔记本电脑。

2.改造时应由两人进行。

3.9 孔信号线示意图XH插座针号D-sub 9P 针针号信号名15GND2空34ER4空57RTS63TXD78CTS82RXD三、RS232/485 接口板安装步骤1. 拉开下回风格栅;2. 旋下两颗螺钉;3. 卸下面板;4. 卸下电气盒盖板;5. 卸下上面板;6. 向下斜拉,取下面板;7. 卸下电气盒;8. 准备好监控板,及其附件;9. 在盒体上插入插脚;10. 安装监控板;11. 插上接线孔保护套;12. 将黑白信号线接入第一组螺栓;黄蓝电源线插入插孔;RS232 信号线( 附配) 插入白色插座。

13. 安装上盒盖;14. 将监控盒装在电气盒后面;15. 安装电气盒;16. 将电源线另一头插在空调电脑板上,注意极性一致;17. 信号线接在P 1、P2上,18. 盖上电气盒盖板;19. 将九孔信号线与监控板接口连接;20. 另一头与电脑连接;21. 开启电脑,进行调试;22. 调试结束后,装上面板。

23. 装下面板;24. 拧紧螺钉;25.盖紧盖板,改造结束。

注:新监控板安装步骤及方法与旧监控板一致。

四、监控板设置在使用监控板之前需根据要求对监控板进行设置工作,具体设置方法,及设置内容如下:⒈按下方框所示按钮,红灯闪烁。

⒉遥控器过60秒后显示“88”。

⒊再过15秒后显示正常。

⒋持续按TEST键4秒,遥控器如图显示“10”。

⒌按下图示按钮直到遥控器显示⒍按下图示按钮直到遥控器显“20”。

示“15”。

⒎按下时钟键改变显示屏左边数值,按下时钟键改变显示屏右边数值。

大金空调使用指南

大金空调使用指南

大金空调使用指南尊敬的业主:您好!感谢您使用大金空调,您选购的大金空调我们已为您安装、调试完毕,从现在起您就可以享受大金空调为您带来的舒适和温馨了。

这里,我们主要向您介绍一些大金空调在使用过程中需要注意的事项,以方便您的使用。

1、 在使用线控器的空调系统中,当一台室外机与数台室内机相连时,每个空调系统都设置一个主控线控器,其余均为副控线控器,只有主控线控器才能切换系统的制冷、制热模式。

为了保证您的空调使用效果,请您在使用空调的时候,务必关闭门窗,否则在空调使用过程中不但会产生空调效果不良的后果,而且在夏季,空调送风口表面还会产生大量的结露现象。

2、 为了保证您的身体健康和空调使用效果,请在使用空调的季节里,定期(2周)清洗过滤网。

3、当您不准备长期空调使用的时候(例如春、秋季),请您关闭空调室内、外机的电源。

4、当您的空调长期未使用,准备重新使用时,请在开机前12小时进行预热(接通空调室内、外机电源),以保证空调平滑启动。

5、当您临时关闭空调室内、外机电源时,请在恢复空调电源后15分钟再开启空调。

6、当您准备切换制冷、制热模式时,请您首先关闭所有空调室内机,模式切换完毕后15分钟再开启空调。

7、当您关闭所有空调室内机后,请不要立刻切断空调室外机电源,系统需要至少5分钟才能使空调系统完全回复到关机状态,立即关闭电源会导致漏水或故障。

8、在制热模式下开启空调时,空调室内机可能不会立刻运转或吹冷风,需等待5~15分钟在主机正式运转前系统需对主机的各个组件进行自动预热。

10、在制热运转过程中,系统可能会停止制热几分钟,那不是空调故障,是空调室外机在进行化霜运转。

系统在进行化霜运转时,线控器上有标识显示。

定时间后,系统会显示标识提醒您清洗回风过滤网,您清洗完过滤网后,按“滤网清洗复位”按钮就可以继续正常使用了。

12、如果您需要快速降低室内温度,可使用风速按钮调节风量,最大风量时,线控器液晶显示屏上将会显示“H ”。

大金VRVII安装调试教程

大金VRVII安装调试教程

容量 指数
20
25
31.2 5
40
50 62.5 71
80 100 125 200 250
天花板卡式嵌入式(双向气流) FXC
天花板卡式嵌入式(多向气流) FXF
天花板卡式嵌入式角隅型
FXK
天花板嵌入风管连接型(超薄型) FXYD
天花板嵌入导管内藏型
FXS
天花板嵌入导管内藏(背吸风)型 天花板嵌入风管连接型 天花板悬吊型 挂壁型 落地内藏型
允许的高度差 室外机-室内机
室内机-室内机
实际配管长度10M或更短;等效配管长度13M或更短
实际配管长度150M或更短;等效配管长度175M 或更短;总延伸长度300M或更短 实际配管长度40M或更短
5M或更小 50M或更小 (当室外机低于室内机时:40M或更小) 15M或更小
配管安装的长度计算
DAIKIN VRV2
KHRJ26K11T
100至160
KHRJ26K18T
160至330
KHRJ26K37T
330至640
KHRJ26K40T+KHRJ26K40TP(配管变径接头)
640至900
KHRJ26K75T+KHRJ26K75TP(配管变径接头)
REFNET接头的选择18M~48M
分支以后容许配管长度
第一个REFNET接头至室内机的配管长度: 40米以下 (例)室内机4:b+c+g<=40m
VRVⅡ配管长度的要求
5m
50 m
40 m
15 m
最大实际管长
150 m
最大等效管长 175 m
总管长 300 m
配管长度的比较
KA系列 L系列 VRVⅡ系列

大金nhbb160h3v2c空调面板说明书

大金nhbb160h3v2c空调面板说明书

大金nhbb160h3v2c空调面板说明书大金家用中央空调基本都是分户控制,各户的总控制阀在室外管道井,开通或维修均需由物业专业人员进行。

进入室内,各风机处均有各自的开关阀门,通常在业主交房时打压试验后就保持常开状态。

每个房间内的出风口也可以控制,大金中央空调维修在房间内的墙壁上安装风口开关或者温控器,控制出风口内部电子风阀的开关,调节送风量大小,实现不同用途房间的调温效果!室内温度宜设定在24℃-28℃左右,室内外温差不宜超过7℃。

大金中央空调控制面板说明:1、系统运转开关按钮2、系统运转指示灯(运转时红色指示灯会点亮)3、显示在控制下转换。

出现此显示时,我们就不能用控制器进行功能的转换了。

4、设定固定风向和自动摆动的摆动挡板。

它可通过21键来调节设定。

5、显示用户设定的温度,可以通过17键来更改。

6、显示现在运转的方式,可以通过20键来更改。

7、显示的是系统程序从开始到停止运转的时间。

8、显示现在系统的运转方式9、出现该显示时,就表示系统处于集中控制之下。

10、显示时,表示风扇“低”或“高”的速度。

11、显示空气滤尘网的清扫时期。

12、显示除霜和热启动。

注意:以下三个按钮为专业人员操作按钮,正常运转时,用户不可使用。

13、定时器方式启动停止按钮。

14、定时器开关按钮。

15、检验运转按钮。

16、系统程序设定时间按钮。

17、温度设定按钮。

18、空气旅程网清扫指示复位按钮。

19、风扇速度控制按钮。

20、系统运转方式选择按钮。

21、风向调节按钮(风向“固定”或“自动摆动”)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

SHANGHAI DAIKIN AIR CONDITIONING CO., LTD.
一、注意事项:
1.本说明书适用于上海大金空调远程监控接口的安装及调试使用。

2.适用机型:FVY71/125LMVL。

3.适用接口:RS232/485接口。

二、准备工作
1.在改造前准备好监控板及附件,十字螺丝刀,尖头钳,9孔信号线(见下图)及调试用笔记本电脑。

2.改造时应由两人进行。

3.9孔信号线示意图
三、RS232/485接口板安装步骤
1.拉开下回风格栅;
2.旋下两颗螺钉;
3.卸下面板;
4.卸下电气盒盖板;
5.卸下上面板;
6.向下斜拉,取下面板;
7.卸下电气盒; 8.准备好监控板,及其附件;
9.在盒体上插入插脚; 10.安装监控板;
11.插上接线孔保护套;将黑白信号线接入第一组螺栓;
黄蓝电源线插入插孔;
信号线(附配)插入白色
插座。

13.安装上盒盖; 14.将监控盒装在电气盒后面;
15.安装电气盒; 16.将电源线另一头插在空调电脑板
上,注意极性一致;
17.信号线接在P1、P2上, 18.盖上电气盒盖板;
19.将九孔信号线与监控板接口连接; 20.另一头与电脑连接;
21.开启电脑,进行调试; 22.调试结束后,装上面板。

23.装下面板; 24.拧紧螺钉;
25.盖紧盖板,改造结束。

注:新监控板安装步骤及方法与旧监控板一致。

四、监控板设置
在使用监控板之前需根据要求对监控板进行设置工作,具体设置方法,及设置内容如下:
⒈按下方框所示按钮,红灯闪烁。

⒉遥控器过60秒后显示“88”。

⒊再过15秒后显示正常。

⒋持续按TEST键4秒,遥控
器如图显示“10”。

⒌按下图示按钮直到遥控器显示⒍按下图示按钮直到遥控器显“20”。

示“15”。

⒎按下时钟 键改变显示屏左边数值,按下时钟 键改变显示屏右边数值。

根据附表中的项目来改变设置。

在“20”项目下的设置完毕后按一下左图中的按钮。

⒏持续按TEST 键4秒,遥控 ⒐持续按TEST 键4秒,遥控器 器显示“40”。

显示“50”后再根据步骤7进 行相关操作。

10.所有项目设置完毕后,按下 11.再按下监控板上“SS1”键, “TEST ”键,遥控器显示正常。

60秒后遥控器显示“88”。

12.再过15秒遥控器显示正常, 此时调试结束。
