梁模板支撑系统计算书
梁,500×800梁木模板与支撑计算书
梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=500mm，梁截面高度 H=800mm，H方向对拉螺栓1道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)850mm。
梁模板使用的木方截面40×80mm，梁模板截面侧面木方距离200mm。
梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取1.000m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=17.130kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×17.140=15.426kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×15.43+1.40×5.40)×0.80=20.857N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 80.00×1.50×1.50/6 = 30.00cm3；截面惯性矩 I = bh3/12 = 80.00×1.50×1.50×1.50/12 = 22.50cm4；式中：b为板截面宽度，h为板截面高度。
200×500梁模板(120板)计算书
200×500梁模板(扣件式)计算书一、工程概况模板设计立面图模板设计平面图三、荷载设计W=bh2/6=200×152/6=7500mm3，I=bh3/12=200×153/12=56250mm4q=γGΣq Gk+1.4Σq Qk=1.35×[0.5+(24+1.5)×0.5]×0.2+1.4×(1+2)×0.2=4.418kN/m 1、抗弯验算M max=0.125ql2=0.125×4.418×0.3172=0.055kN·mσmax=M max/W=0.055×106/7500=7.399N/mm2≤f m=15N/mm2符合要求！2、抗剪验算Q max=0.625ql=0.625×4.418×0.317=0.875kNτmax=3Q max/(2bh)=3×0.875×103/(2×200×15)=0.438N/mm2≤f v=1.4N/mm2符合要求！3、挠度验算νmax=0.521ql4/(100EI)=0.521×4.418×3174/(100×6000×56250)=0.689mmνmax=0.689mm≤[ν]=min[l/150，10]=min[317/150，10]=2.113mm符合要求！1G Gk Qk=1.35×[(0.5+(24+1.5)×0.5)×0.317]+1.4×(1+2)×0.317=7.002kN/m次楞自重荷载：q2=γG Q=1.35×0.033=0.045kN/m梁左侧楼板传递给次楞荷载：F1=γGΣN Gk+1.4ΣN Qk=[1.2×(0.5+(24+1.1)×0.12)+1.4×(1+2)]×0.317×(0.6-0.2/2)/2=0.667kN梁右侧楼板传递给次楞荷载：F2=γGΣN Gk+1.4ΣN Qk=[1.2×(0.5+(24+1.1)×0.12)+1.4×(1+2)]×0.317×(1.2-0.6-0.2/2)/2=0.667kN梁左侧模板传递给次楞的荷载：F3=γGΣN Gk=1.35×0.5×0.317×(0.5-0.12)=0.081kN 梁右侧模板传递给次楞的荷载：F4=γGΣN Gk=1.35×0.5×0.317×(0.5-0.12)=0.081kN 计算简图如下：1、强度验算次楞弯矩图(kN·m)M max=0.766kN·mσmax=M max/W=0.766×106/4490=170.545N/mm2≤f m=205N/mm2符合要求！2、抗剪验算次楞剪力图(kN)Q max=1.475kNτmax=2Q max/A=2×1.475×1000/424=6.958N/mm2τmax=6.958N/mm2≤f v=125N/mm2符合要求！3、挠度验算次楞变形图(mm)νmax=4.623m m≤[ν]=min[l/150，10]=min[1200/150，10]=8mm 符合要求！4、支座反力R1=1.475kN,R2=1.475kN六、主楞(纵向水平钢管)验算12q=γG q=1.35×0.033=0.045kN/m计算简图如下：1、强度验算主楞弯矩图(kN·m)M max=0.473kN·mσmax=M max/W=0.473×106/4490=105.313N/mm2≤f m=205N/mm2 符合要求！2、抗剪验算主楞剪力图(kN)Q max=1.996kNτmax=2Q max/A=2×1.996×1000/424=9.413N/mm2τmax=9.413N/mm2≤f v=125N/mm2符合要求！3、挠度验算主楞变形图(mm)νmax =0.875mm≤[ν]=min[l/150，10]=min[950/150，10]=6.333mm 符合要求！ 4、支座反力简图支座反力依次为R 1=1.005kN,R 2=5.459kN,R 3=1.005kN七、横向水平钢管验算横向水平钢管起构造作用，不用计算八、扣件抗滑验算max 1.05×R max =1.05×5.459=5.732kN ，5.732kN≤1×12.0=12kN 在扭矩达到40～65N·m 的情况下，双扣件能满足要求！九、模板支架整体高宽比验算H/L b =2.97/15=0.198＜5 符合要求！十、立杆验算钢管计算截面 Ф48×3 截面面积A(mm 2) 424 截面回转半径i(mm)15.9 截面抵抗矩W(cm 3)4.49抗压、弯强度设计值[f](N/mm 2)2051、长细比验算h/l a '=1800/950=1.895，h/l b '=1800/950=1.895，查附录D ，得k=1.163，μ=1.368 l 0=max[kμh ，h+2a]=max[1.163×1.368×1800，1800+2×50]=2864mm λ=l 0/i=2864/15.9=181≤[λ]=210 长细比符合要求！查《规程》附录C 得 υ=0.218 2、风荷载验算1) 模板支架风荷载标准值计算l a =0.95m ，h=1.8m ，查《规程》表4.2.7得υw =0.123因风荷载沿模板支架横向作用，所以b=l a =0.95m ，b/h=0.95/1.8=0.528通过插入法求η，得η=0.97μzω0d2=1×0.45×0.0482=0.001，h/d=1.8/0.048=37.5通过插入法求μs1，得μs1=1.2因此μstw=υwμs1(1-ηn)/( 1-η)=0.123×1.2×(1-0.9730)/(1-0.97)=2.947μs=υwμstw=0.123×2.947=0.362ωk=0.7μzμsω0=0.7×1×0.362×0.45=0.114kN/m22) 整体侧向力标准值计算ωk=0.7μzμsω0=0.7×1×1×0.45=0.315kN/m23、稳定性验算K H=11) 不组合风荷载时立杆从左到右受力为(N ut＝γG∑N Gk+1.4∑N Qk)：R1=5.459+[1.2×(0.5+(24+1.1)×0.12)×0.95+1.4×(1+2)×0.95]×(0.95/2+(0.6-0.2/2)/2) +1.35×0.15×2.97=11.856kNR2=5.459+[1.2×(0.5+(24+1.1)×0.12)×0.95+1.4×(1+2)×0.95]×(0.95/2+(1.2-0.6-0.2/2)/2) +1.35×0.15×2.97=11.856kNN ut=max[R1,R2]=max[11.856, 11.856]=11.856kN1.05N ut/(υAK H)=1.05×11.856×103/(0.218×424×1)=134.677N/mm2≤[f]=205N/mm2符合要求！2) 组合风荷载时立杆从左到右受力为(N ut＝γG∑N Gk+0.85×1.4∑N Qk)：R1=11.165kN, R2=11.165kNN ut=max[R1,R2]=max[11.165, 11.165]=11.165kNM w=0.85×1.4ωk l a h2/10=0.85×1.4×0.114×0.95×1.82/10=0.042kN·m1.05N ut/(υAK H)+M w/W=1.05×11.165×103/(0.218×424×1)+0.042×106/(4.49×103)=136.136N/mm2≤[f]=205N/mm2符合要求！F k a aN1=3FH/[(m+1)L b]=3×0.127×2.97/[(14+1)×15]=0.005kNσ=(1.05N ut+N1)/(υAK H)=(1.05×11.165+0.005)×103/(0.218×424×1)=126.888N/mm2≤[f]=205N/mm2符合要求！。
400×800梁需4.2米支撑木模板与支撑计算书
梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=400mm，梁截面高度 H=800mm，H方向对拉螺栓2道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)900mm。
梁模板使用的木方截面38×80mm，梁模板截面侧面木方距离300mm。
梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.800=25.920kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×0.80=30.931N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 80.00×1.80×1.80/6 = 43.20cm3；截面惯性矩 I = bh3/12 = 80.00×1.80×1.80×1.80/12 = 38.88cm4；式中：b为板截面宽度，h为板截面高度。
(完整word版)模板支撑体系计算书
（二）、采用七夹板与扣件式钢管支撑相结合的支撑方案设计计算：模板及其支架计算的荷载标准值及荷载分项系数表以下对模板进行验算。
一）楼板模板计算：按普通胶合板（1830×915×18）验算，龙骨间距600，按三跨连续梁计算。
1、荷载设计值1）模板自重：300N/m2×0.915m×1.2=329.4N/m2）新浇砼重：24000N/m3×0.10m×0.915m×1.2=2635.2N/m3）钢筋自重：1100N/m3×0.915m×0.10m×1.2=120.78N/m合计：329.4+2635.2+120.78=3085.38N/m4）施工工人及设备重量：2500N/m2×0.915m×1.4=3201N/m2、弯矩设计值M=（-0.10）×3085.38×(0.6)2+(-0.117)×3201×(0.6)2=245.89N·M另考虑集中荷载F=2500N，由两块模板分别承担。
F1=1250NM1=0.08×3085.38×(0.6)2+0.213×1250×0.6=248.61 N·M3、承载力验算W=bh2/6=915×182/6=49410mm3δm=M max/w=2.48×105/49410=5.02N/mm<[ ]=15.21N/mm2满足要求4、挠度验算W=k·f·q·l4/100EI=0.677×3085.38×10-3×6004/(100×9×103×915×183/12)=0.68<[L/250]=2.4mm满足要求.二）模板的龙骨验算采用50×100松木龙骨·600，水平钢管间距1000（即龙骨的跨度），按三跨连续梁计算1、荷载1）模板：300N/m2×0.6m×1.2=216N/m2）砼24000N/m3×0.6m×0.10m×1.2=1728N/m3）1100N/m3×0.6m×0.10m×1.2=79.2N/m合计：216+1728+79.2=2023.2N/m4）施工荷载：2500N/m2×0.6m×1.4=2100N/m2、弯距M=(-0.10)×2023.2×1.02+(-0.117)×2100×1.02=-448.02N·M另考虑集中荷载F=2500NM1=0.08×2023.2×1.02+0.213×2500×1.02=694.36 N·M3、承载力验算W=bh2/6=50×1002/6=0.833×105δm=M/W=694360/0.833×1.05=8.33N/m2<14.95N/m24、挠度验算W= k·f·q·l4/100EI=0.677×2023.2×10-3×10004/(100×9×103×50×1003/12)0.37mm <[W]=L/250=4mm满足要求. 三）水平钢管采用￠48×3.5焊接钢管,间距1000mm,跨度1000，按五跨连续梁计算。
300×800梁模板支撑计算书
300 X800梁模板支撑计算书1.计算参数结构楼板厚120mm 梁宽b=300mm 梁高h=800mm 层高6.50m ；模板材料为：. . . . 2夹板底模厚度 18mm 侧模厚度18mm 木材弹性模量 E=9000.00N/mm 抗弯强度 fm=13.00N/mm,抗剪强度f v =1.40N/mn n ;支撑采用门式钢管脚手架宽度 L=1200mm,门式钢管脚手架纵向间距900mm 梁边至板支撑的距离0.90m ；门式钢管脚手架顶2.梁底模验算（1）梁底模及支撑荷载计算荷载类型 标准值 单位梁宽 梁高 系数 设计值 ①底模自重 0.5kN/m2 X (0.30 + 1.36)X 1.2 = 1.00 kN/m②砼自重 24.0 kN/m 3 X 0.30 X 0.801.2 =6.91 kN/m③钢筋荷载 1.5 kN/m3X 0.30 X 0.801.2 = 0.43kN/m④振捣砼荷载2.0 kN/m2X 0.30 X1.4 : =0.84kN/m梁底模和支撑承载力计算组合①+②+③+④ kN/m梁底模和龙骨挠度验算计算组合①+②+③ kN/m可调底座调节螺杆伸出长度 200mm1= 9.182= 8.34高茂顶距离器宽怎顶晅离」1 n楫板.支禅体至搭设正立面图(2)梁底模板验算第一层龙骨间距L=200mm计算跨数五跨；底模厚度h=18mm板模宽度b=300mm ；W=bh /6 =300.00 X 18.00 2/6=16200mrn ;I=bh3/12=300X 183/12=145800mrh1) 抗弯强度验算弯矩系数如-0.1052 2 6M=K・q i L =-0.105 X 9.18 X 0.20 X 10 =-38556N.mm=-0.04kN.m(T =M/W=38556/16200=2.38N/mm梁底模抗弯强度c =2.38N/mm<f n=13.00N/mm,满足要求。

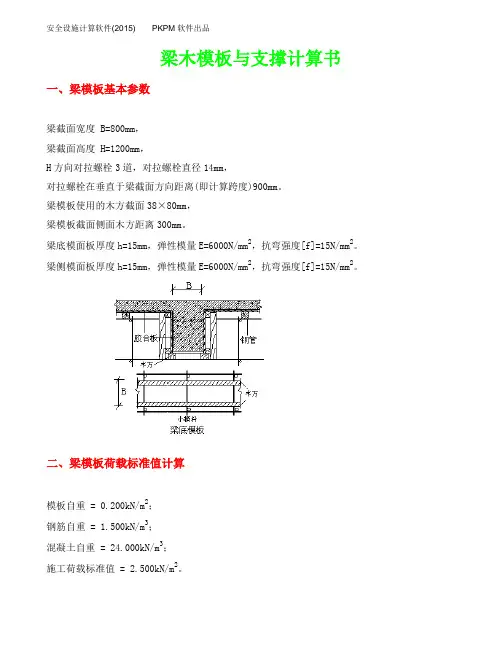

800×1200梁需3.8米支撑木模板与支撑计算书
梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=800mm，梁截面高度 H=1200mm，H方向对拉螺栓3道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)900mm。
梁模板使用的木方截面38×80mm，梁模板截面侧面木方距离300mm。
梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.800=25.920kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×1.20=46.397N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 120.00×1.80×1.80/6 = 64.80cm3；截面惯性矩 I = bh3/12 = 120.00×1.80×1.80×1.80/12 = 58.32cm4；式中：b为板截面宽度，h为板截面高度。
梁模板(承插型盘扣式支撑)计算书(依据JGJ300-2013)
1.047kN
1.047kN
1.047kN
1.047kN500500Fra bibliotek150
400
400
变形计算简图
500
400
150
0.003
0.027
变形图(mm) 经过计算得到:
最大弯矩 M= 0.131kN·m 最大剪力：V= 1.475 kN 最大变形：ν= 0.027mm 最大支座反力：F= 2.078kN (1) 主楞抗弯强度计算 σ =M/W=0.131×106/1.016×104 =12.878N/mm2 实际弯曲应力计算值 σ=12.878N/mm2 小于抗弯强度设计值 [f]=205N/mm2，满足要求！ (2) 主楞抗剪强度计算 τ =VS0/Itw=0.737×1000×6946/(2.438×105×3.5)=6.003N/mm2； 实际剪应力计算值 6.003 N/mm2 小于抗剪强度设计值 [fv]=120.000 N/mm2，满足要求！ (3) 主楞挠度计算 容许挠度: 结构表面隐藏[ν]=l/250； 第1跨最大挠度为0.027mm，容许挠度为2.000mm，满足要求！ 第2跨最大挠度为0.003mm，容许挠度为2.000mm，满足要求！ 第3跨最大挠度为0.027mm，容许挠度为2.000mm，满足要求！ 各跨实际最大挠度计算值小于最大允许挠度值，满足要求！
东北落叶松
抗压强度设计值 (N/mm2)
15
抗剪强度设计值(N/mm2)
次楞间距(mm) 弹性模量(N/mm2) 抗弯强度设计值
(N/mm2) 1.6
400 10000
17
(四) 加固楞支拉参数
支拉方式
采用穿梁螺栓支拉
螺栓直径
M14
300×750梁模板支撑计算书
梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-20177、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性二、荷载设计风荷载参数：三、模板体系设计荷载系数参数表：设计简图如下：平面图立面图四、面板验算取单位宽度b=1000mm，按二等跨连续梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝γ0×[1.3(G1k+(G2k+G3k)×h)+1.5×γL×Q1k]×b=1×[1.3×(0.1+(24+1.5)×0.75)+1.5×0.9×3]×1＝29.043kN/mq1静＝γ0×1.3×[G1k+(G2k+G3k)×h]×b＝1×1.3×[0.1+(24+1.5)×0.75]×1＝24.993kN/mq1活＝γ0×1.5×γL×Q1k×b＝1×1.5×0.9×3×1＝4.05kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.75)]×1＝19.225kN/m计算简图如下：1、强度验算M max＝0.125q1L2＝0.125×29.043×0.152＝0.082kN·mσ＝M max/W＝0.082×106/37500＝2.178N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.521q2L4/(100EI)=0.521×19.225×1504/(100×5400×281250)＝0.033mm≤[ν]＝L/250＝150/250＝0.6mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R3=0.375q1静L+0.437q1活L=0.375×24.993×0.15+0.437×4.05×0.15＝1.671kN R2=1.25q1L=1.25×29.043×0.15＝5.445kN标准值(正常使用极限状态)R1'=R3'=0.375q2L=0.375×19.225×0.15＝1.081kNR2'=1.25q2L=1.25×19.225×0.15＝3.605kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=1.671/1＝1.671kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2]/b = Max[5.445]/1= 5.445kN/m梁底面板传递给右边小梁线荷载：q1右＝R3/b=1.671/1＝1.671kN/m小梁自重：q2＝1×1.3×(0.3-0.1)×0.3/2 =0.039kN/m梁左侧模板传递给左边小梁荷载q3左＝1×1.3×0.5×(0.75-0.13)=0.403kN/m梁右侧模板传递给右边小梁荷载q3右＝1×1.3×0.5×(0.75-0.13)=0.403kN/m梁左侧楼板传递给左边小梁荷载q4左＝1×[1.3×(0.5+(24+1.1)×0.13)+1.5×0.9×3]×(0.45-0.3/2)/2×1=1.341kN/m梁右侧楼板传递给右边小梁荷载q4右＝1×[1.3×(0.5+(24+1.1)×0.13)+1.5×0.9×3]×((0.9-0.45)-0.3/2)/2×1=1.341kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左 =1.671+0.039+0.403+1.341=3.455kN/m 中间小梁荷载q中= q1中+ q2=5.445+0.039=5.484kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =1.671+0.039+0.403+1.341=3.455kN/m 小梁最大荷载q=Max[q左,q中,q右]=Max[3.455,5.484,3.455]=5.484kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=1.081/1＝1.081kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2']/b = Max[3.605]/1= 3.605kN/m梁底面板传递给右边小梁线荷载：q1右'＝R3'/b=1.081/1＝1.081kN/m小梁自重：q2'＝1×(0.3-0.1)×0.3/2 =0.03kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(0.75-0.13)=0.31kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.75-0.13)=0.31kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.13)]×(0.45-0.3/2)/2×1=0.564kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.13)]×((0.9-0.45)-0.3/2)/2×1=0.564kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=1.081+0.03+0.31+0.564=1.986kN/m 中间小梁荷载q中'= q1中'+ q2'=3.605+0.03=3.635kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =1.081+0.03+0.31+0.564=1.986kN/m 小梁最大荷载q'=Max[q左',q中',q右']=Max[1.986,3.635,1.986]=3.635kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×5.484×0.452，0.5×5.484×0.22]＝0.139kN·mσ=M max/W=0.139×106/24500=5.666N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×5.484×0.45，5.484×0.2]＝1.542kN τmax=3V max/(2bh0)=3×1.542×1000/(2×30×70)＝1.102N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×3.635×4504/(100×9350×85.75×104)＝0.097mm≤[ν]＝l1/250＝450/250＝1.8mmν2＝q'l24/(8EI)＝3.635×2004/(8×9350×85.75×104)＝0.091mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×5.484×0.45,0.375×5.484×0.45+5.484×0.2]=3.085kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=1.943kN,R2=3.085kN,R3=1.943kN 正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×3.635×0.45,0.375×3.635×0.45+3.635×0.2]=2.045kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=1.117kN,R2'=2.045kN,R3'=1.117kN 六、主梁验算1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.162×106/4490=36.072N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝1.543kNτmax=2V max/A=2×1.543×1000/424＝7.276N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.028mm≤[ν]＝L/250＝300/250＝1.2mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.231kN，R2=3.717kN，R3=3.717kN，R4=0.231kN 正常使用极限状态支座反力依次为R1'=0.153kN，R2'=2.293kN，R3'=2.293kN，R4'=0.153kN 七、纵向水平钢管验算R＝max[R1，R2，R3，R4]=max[0.231，3.717，3.717，0.231]=3.717kN，R'＝max[R1'，R2'，R3'，R4']＝max[0.153，2.293，2.293，0.153]=2.293kN计算简图如下：1、抗弯验算纵向水平钢管弯矩图(kN·m)σ＝M max/W＝0.585×106/4490＝130.389N/mm2≤[f]＝205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max＝2.416kNτmax＝2V max/A=2×2.416×1000/424＝11.397N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax＝0.87mm≤[ν]＝L/250＝900/250＝3.6mm满足要求！4、支座反力计算支座反力依次为R1=5.018kN，R2=7.992kN，R3=7.992kN，R4=5.018kN同理可得：立杆所受支座反力依次为R1=0.497kN，R2=7.992kN，R3=7.992kN，R4=0.497kN八、扣件抗滑移验算扣件最大受力N＝max[R1，R2，R3，R4]＝7.992kN≤R c=k c×12=0.85×12=10.2kN满足要求！九、立杆验算1、长细比验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632mmλ=max[l01，l02]/i=2632/15.9=165.535≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(750+2×200)=1841mm非顶部立杆段：l02=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l02]/i=3041/15.9=191.258查表得：φ＝0.1972、风荷载计算M wd＝γ0×γL×φwγQ×Mωk=γ0×γL×φwγQ×(ζ2×ωk×l a×h2/10)＝1×0.9×0.6×1.5×(1×0.04×0.9×1.52/10)＝0.007kN·m3、稳定性计算R1＝0.497kN，R2＝7.992kN，R3＝7.992kN，R4＝0.497kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边=1×[1.3×(0.5+(24+1.1)×0.13)+1.5×0.9×3]×(0.9+0.45-0.3/2)/2×0.9=4.829kN1右侧楼板传递给梁右侧立杆荷载:N边=1×[1.3×(0.5+(24+1.1)×0.13)+1.5×0.9×3]×(0.9+0.9-0.45-0.3/2)/2×0.9=4.829kN2N d＝max[R1+N边1，R2，R3，R4+N边2]+1×1.3×0.15×(6.45-0.75)＝max[0.497+4.829，7.992，7.992，0.497+4.829]+1.111＝9.103kNf d＝N d/(φA)+M wd/W＝9103.141/(0.197×424)+0.007×106/4490＝110.542N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=6.45/36=0.179≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.9×0.96=0.864kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.9×0.6×0.362=0.195kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×6.452×0.864+6.45×0.195=19.233kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j=B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=362×0.9×[0.15×6.45/(0.9×0.9)+0.5]+2×1×36/2=2 012.4kN.m≥3γ0M ok =3×1×19.233=57.699kN.M满足要求！十二、立杆地基基础计算立杆底垫板的底面平均压力p＝N/(m f A)＝9.103/(1×0.15)＝60.688kPa≤γu f ak＝1.254×140 =175.56kPa满足要求！。
梁,400×700梁木模板与支撑计算书
梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=400mm，梁截面高度 H=580mm，梁模板使用的木方截面50×100mm，梁模板截面侧面木方距离300mm。
梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取3.000m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.800=25.920kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×0.58=22.425N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 58.00×1.50×1.50/6 = 21.75cm3；截面惯性矩 I = bh3/12 = 58.00×1.50×1.50×1.50/12 = 16.31cm4；式中：b为板截面宽度，h为板截面高度。
300×850梁模板支撑计算书
梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-20177、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性二、荷载设计风荷载参数：三、模板体系设计荷载系数参数表：设计简图如下：平面图立面图四、面板验算取单位宽度b=1000mm，按二等跨连续梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝γ0×[1.3(G1k+(G2k+G3k)×h)+1.5×γL×Q1k]×b=1×[1.3×(0.1+(24+1.5)×0.85)+1.5×0.9×3]×1＝32.358kN/mq1静＝γ0×1.3×[G1k+(G2k+G3k)×h]×b＝1×1.3×[0.1+(24+1.5)×0.85]×1＝28.307kN/mq1活＝γ0×1.5×γL×Q1k×b＝1×1.5×0.9×3×1＝4.05kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.85)]×1＝21.775kN/m计算简图如下：1、强度验算M max＝0.125q1L2＝0.125×32.358×0.152＝0.091kN·mσ＝M max/W＝0.091×106/37500＝2.427N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.521q2L4/(100EI)=0.521×21.775×1504/(100×5400×281250)＝0.038mm≤[ν]＝L/250＝150/250＝0.6mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R3=0.375q1静L+0.437q1活L=0.375×28.307×0.15+0.437×4.05×0.15＝1.858kN R2=1.25q1L=1.25×32.358×0.15＝6.067kN标准值(正常使用极限状态)R1'=R3'=0.375q2L=0.375×21.775×0.15＝1.225kNR2'=1.25q2L=1.25×21.775×0.15＝4.083kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=1.858/1＝1.858kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2]/b = Max[6.067]/1= 6.067kN/m梁底面板传递给右边小梁线荷载：q1右＝R3/b=1.858/1＝1.858kN/m小梁自重：q2＝1×1.3×(0.3-0.1)×0.3/2 =0.039kN/m梁左侧模板传递给左边小梁荷载q3左＝1×1.3×0.5×0.85=0.552kN/m梁右侧模板传递给右边小梁荷载q3右＝1×1.3×0.5×(0.85-0.13)=0.468kN/m梁右侧楼板传递给右边小梁荷载q4右＝1×[1.3×(0.5+(24+1.1)×0.13)+1.5×0.9×3]×((0.9-0.45)-0.3/2)/2×1=1.341kN/m左侧小梁荷载q左＝q1左+q2+q3左=1.858+0.039+0.552=2.449kN/m中间小梁荷载q中= q1中+ q2=6.067+0.039=6.106kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =1.858+0.039+0.468+1.341=3.706kN/m 小梁最大荷载q=Max[q左,q中,q右]=Max[2.449,6.106,3.706]=6.106kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=1.225/1＝1.225kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2']/b = Max[4.083]/1= 4.083kN/m梁底面板传递给右边小梁线荷载：q1右'＝R3'/b=1.225/1＝1.225kN/m小梁自重：q2'＝1×(0.3-0.1)×0.3/2 =0.03kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×0.85=0.425kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.85-0.13)=0.36kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.13)]×((0.9-0.45)-0.3/2)/2×1=0.564kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'=1.225+0.03+0.425=1.68kN/m中间小梁荷载q中'= q1中'+ q2'=4.083+0.03=4.113kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =1.225+0.03+0.36+0.564=2.179kN/m 小梁最大荷载q'=Max[q左',q中',q右']=Max[1.68,4.113,2.179]=4.113kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×6.106×0.452，0.5×6.106×0.22]＝0.155kN·mσ=M max/W=0.155×106/24500=6.308N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×6.106×0.45，6.106×0.2]＝1.717kN τmax=3V max/(2bh0)=3×1.717×1000/(2×30×70)＝1.227N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×4.113×4504/(100×9350×85.75×104)＝0.11mm≤[ν]＝l1/250＝450/250＝1.8mmν2＝q'l24/(8EI)＝4.113×2004/(8×9350×85.75×104)＝0.103mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×6.106×0.45,0.375×6.106×0.45+6.106×0.2]=3.435kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=1.378kN,R2=3.435kN,R3=2.085kN 正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×4.113×0.45,0.375×4.113×0.45+4.113×0.2]=2.314kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=0.945kN,R2'=2.314kN,R3'=1.226kN 六、主梁验算1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.18×106/4490=40.164N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝1.718kNτmax=2V max/A=2×1.718×1000/424＝8.102N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.032mm≤[ν]＝L/250＝300/250＝1.2mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.258kN，R2=3.353kN，R3=4.06kN，R4=0.258kN正常使用极限状态支座反力依次为R1'=0.174kN，R2'=2.276kN，R3'=2.557kN，R4'=0.174kN 七、纵向水平钢管验算R＝max[R1，R2，R3，R4]=max[0.258，3.353，4.06，0.258]=4.06kN，R'＝max[R1'，R2'，R3'，R4']＝max[0.174，2.276，2.557，0.174]=2.557kN计算简图如下：1、抗弯验算纵向水平钢管弯矩图(kN·m)σ＝M max/W＝0.639×106/4490＝142.422N/mm2≤[f]＝205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max＝2.639kNτmax＝2V max/A=2×2.639×1000/424＝12.448N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax＝0.97mm≤[ν]＝L/250＝900/250＝3.6mm满足要求！4、支座反力计算支座反力依次为R1=5.481kN，R2=8.729kN，R3=8.729kN，R4=5.481kN同理可得：立杆所受支座反力依次为R1=0.555kN，R2=7.209kN，R3=8.729kN，R4=0.555kN八、扣件抗滑移验算扣件最大受力N＝max[R1，R2，R3，R4]＝8.729kN≤R c=k c×12=0.85×12=10.2kN满足要求！九、立杆验算1、长细比验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632mmλ=max[l01，l02]/i=2632/15.9=165.535≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(750+2×200)=1841mm非顶部立杆段：l02=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l02]/i=3041/15.9=191.258查表得：φ＝0.1972、风荷载计算M wd＝γ0×γL×φwγQ×Mωk=γ0×γL×φwγQ×(ζ2×ωk×l a×h2/10)＝1×0.9×0.6×1.5×(1×0.04×0.9×1.52/10)＝0.007kN·m3、稳定性计算R1＝0.555kN，R2＝7.209kN，R3＝8.729kN，R4＝0.555kN梁两侧立杆承受楼板荷载：右侧楼板传递给梁右侧立杆荷载:N边=1×[1.3×(0.5+(24+1.1)×0.13)+1.5×0.9×3]×(0.9+0.9-0.45-0.3/2)/2×0.9=4.829kNN d＝max[R1，R2，R3，R4+N边]+1×1.3×0.15×(6.45-0.85)＝max[0.555，7.209，8.729，0.555+4.829]+1.092＝9.821kNf d＝N d/(φA)+M wd/W＝9821.099/(0.197×424)+0.007×106/4490＝119.138N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=6.45/36=0.179≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.9×0.96=0.864kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.9×1×0.362=0.326kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×6.452×0.864+6.45×0.326=20.074kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j=B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=362×0.9×[0.15×6.45/(0.9×0.9)+0.5]+2×1×36/2=2 012.4kN.m≥3γ0M ok =3×1×20.074=60.221kN.M满足要求！十二、立杆地基基础计算立杆底垫板的底面平均压力p＝N/(m f A)＝9.821/(1×0.15)＝65.474kPa≤γu f ak＝1.254×140 =175.56kPa满足要求！。
梁模板(木支撑)计算书(木支撑立杆截面类型为方木)
梁模板(木支撑)计算书(木支撑立杆截面类型为方木)梁模板(木支撑)计算书(木支撑立杆截面类型为方木)梁模板(木支撑)计算书1、模板参数木支撑纵距Lb (m): 0.500；立杆计算高度H (m): 3.000;立杆采用方木；立杆方木截面宽度b(mm): 80.000；立杆方木截面高度h(mm): 80.000；梁底斜撑方木截面宽度b1 (mm): 40.000:梁底斜撑方木截面高度h1 (mm): 60.000:帽木长度La(m): 1.000:帽木截面宽度b2 (mm): 60.000:帽木斜撑方木截面高度h2 (mm): 80.000:斜撑与立杆连接处到帽木的距离h0 (mm): 600.000:梁截面宽度B(m): 0.250:梁截面高度D(m): 0.500:2、荷载参数模板自重(kN/m2): 0.350；混凝土与钢筋自重(kN/m2): 25.000；振捣混凝土荷载(kN/m2): 1.000；新浇混凝土荷载侧压力(kN/m2):12.000;3、梁侧模板参数梁侧斜撑截面宽度b3 (mm): 40.000；梁侧斜撑截面高度h3 (mm): 60.000；梁侧背楞截面宽度b4 (mm): 40.000；梁侧背楞截面高度h4 (mm): 60.000；梁侧斜撑至梁侧背楞的距离Ld(m): 0.150；4、面板参数面板选用类型: 胶合面板；面板弹性模量E(N/mm2): 9500.000;面板厚度(mm): 20.000;面板抗弯设计值fm(N/mm2): 13.000;5、立杆方木参数立杆方木选用木材：杉木；方木弹性模量E(N/mm2): 9000.000；方木抗压强度设计值fv(N/mm2): 10.000；6、斜撑方木参数斜撑方木选用木材：杉木；斜撑方木弹性模量E(N/mm2): 9000.000；斜撑方木抗压强度设计值fv(N/mm2): 11.000；7、帽木方木参数帽木方木选用木材：杉木；弹性模量E(N/mm2): 9000.000；抗剪强度设计值fv(N/mm2): 1.400；抗弯强度设计值fm(N/mm2): 11.000；8、梁侧背楞参数梁侧背楞选用类型：杉木；梁侧背楞弹性模量E(N/mm2): 9000.000；梁侧背楞抗弯强度设计值fm(N/mm2): 11.000；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
300×800梁模板支撑计算书
300×800梁模板支撑计算书1.计算参数结构楼板厚120mm,梁宽b=300mm,梁高h=800mm,层高6.50m；模板材料为：2,抗弯强度18mm；木材弹性模量E=9000.00N/mm夹板底模厚度18mm,侧模厚度22 ；支撑采用门式钢管脚手架宽度f=1.40N/mmf=13.00N/mmL=1200mm, ,抗剪强度vm门式钢管脚手架纵向间距900mm,梁边至板支撑的距离0.90m；门式钢管脚手架顶可调底座调节螺杆伸出长度200mm。
2.梁底模验算 1）梁底模及支撑荷载计算（设计值系数梁高标准值单位梁宽荷载类型2 1.00 kN/m× 1.2 = ①底模自重0.5 kN/m × (0.30 + 1.36)3 1.2 = 6.91 kN/m × 0.30 × 0.80 ×②砼自重 24.0 kN/m3×0.30 × 0.80 × 1.2 = 0.43 ③钢筋荷载 1.5 kN/mkN/m2 1.4 = 0.84 2.0 kN/m④振捣砼荷载× 0.30 ×kN/m = 9.18 q梁底模和支撑承载力计算组合①＋②＋③＋④1kN/m = 8.34 q梁底模和龙骨挠度验算计算组合①＋②＋③2kN/m （2）梁底模板验算第一层龙骨间距L=200mm,计算跨数五跨；底模厚度h=18mm,板模宽度 223；/6=16200mm=/6300.00×18.00 b=300mm； W=bh334；/12=145800mm/12=300×18 I=bh1）抗弯强度验算弯矩系数K=-0.105M2 26=-38556N.mm=-0.04kN.m ×10=-0.105×9.18×0.20M=K·qL1M2=M/W=38556/16200=2.38N/mmσ22,满足要求。
梁模板(木支撑)计算书(木支撑立杆截面类型为方木)
梁模板(木支撑)计算书1、模板参数(m): 0.500；木支撑纵距Lb立杆计算高度H (m): 3.000;立杆采用方木；立杆方木截面宽度b(mm): 80.000；立杆方木截面高度h(mm): 80.000；梁底斜撑方木截面宽度b(mm): 40.000:1梁底斜撑方木截面高度h(mm): 60.000:1帽木长度L(m): 1.000:a(mm): 60.000:帽木截面宽度b2(mm): 80.000:帽木斜撑方木截面高度h2斜撑与立杆连接处到帽木的距离h(mm): 600.000:梁截面宽度B(m): 0.250:梁截面高度D(m): 0.500:2、荷载参数模板自重(kN/m2): 0.350；混凝土与钢筋自重(kN/m2): 25.000；振捣混凝土荷载(kN/m2): 1.000；新浇混凝土荷载侧压力(kN/m2):12.000;3、梁侧模板参数(mm): 40.000；梁侧斜撑截面宽度b3(mm): 60.000；梁侧斜撑截面高度h3梁侧背楞截面宽度b(mm): 40.000；4(mm): 60.000；梁侧背楞截面高度h4梁侧斜撑至梁侧背楞的距离Ld(m): 0.150；4、面板参数面板选用类型: 胶合面板；面板弹性模量E(N/mm2): 9500.000;面板厚度(mm): 20.000;面板抗弯设计值fm(N/mm2): 13.000;5、立杆方木参数立杆方木选用木材：杉木；方木弹性模量E(N/mm2): 9000.000；方木抗压强度设计值fv(N/mm2): 10.000；6、斜撑方木参数斜撑方木选用木材：杉木；斜撑方木弹性模量E(N/mm2): 9000.000；斜撑方木抗压强度设计值fv(N/mm2): 11.000；7、帽木方木参数帽木方木选用木材：杉木；弹性模量E(N/mm2): 9000.000；抗剪强度设计值fv(N/mm2): 1.400；抗弯强度设计值fm(N/mm2): 11.000；8、梁侧背楞参数梁侧背楞选用类型：杉木；梁侧背楞弹性模量E(N/mm2): 9000.000；梁侧背楞抗弯强度设计值fm(N/mm2): 11.000；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
梁模板(承插型盘扣式支撑)计算书(依据JGJ231-2010)
梁模板(承插型盘扣式支撑)计算书计算依据：《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ 231-2010）《建筑施工模板安全技术规范》（JGJ162-2008）《建筑地基基础设计规范》（GB 50007-2011）《建筑结构荷载规范》（GB 50009-2012）《混凝土结构设计规范》（GB50010-2010）一、参数信息梁段：L1。
1.模板构造及支撑参数(一) 构造参数梁截面宽度(m) 0.4 梁截面高度(m) 0.8楼层高度(m) 6 结构表面要求 隐藏立杆沿梁跨度方向间距(m)1.2 立杆最大步距(m) 2立杆顶部步距(m) 1 梁底构造横杆形式 扣件式 支撑梁搭设形式独立支撑(2层梁上顺下横) 板的形式 梁2侧有板 混凝土楼板厚度(mm)130(二) 支撑参数立杆钢管类型(mm): A-LG-3000(Φ60×3.2×3000)2.荷载参数新浇筑砼自重标准值(kN/m3) 24钢筋自重标准值(kN/m3)1.5砼对模板侧压力标准值(kN/m2) 19.2梁侧模板自重标准值(kN/m2)0.3梁底模板自重标准值(kN/m2) 0.343.梁侧模板参数加固楞搭设形式：主楞横向次楞竖向设置；(一) 面板参数面板材料 克隆(平行方向)18mm厚覆面木胶合板面板厚度(mm) 18抗弯设计值(N/mm2) 29 弹性模量(N/mm2)11500 (二) 主楞参数主楞材料 2根Ф48×3.5钢管 主楞间距(mm) 100,250*2 钢材品种 钢材Q235钢(＞16-40)弹性模量(N/mm2) 206000屈服强度(N/mm2)235 抗拉/抗压/抗弯强度设计值(N/mm2)205抗剪强度设计值(N/mm2) 120端面承压强度设计值(N/mm2)325(三) 次楞参数次楞材料 1根100×100矩形木楞次楞间距(mm) 400木材品种 东北落叶松 弹性模量(N/mm2) 10000抗压强度设计值(N/mm2) 15抗弯强度设计值(N/mm2)17抗剪强度设计值(N/mm2) 1.6(四) 加固楞支拉参数支拉方式 采用穿梁螺栓支拉螺栓直径 M14 螺栓水平间距(mm) 500 螺栓竖向间距(mm) 100,250*24.梁底模板参数搭设形式为：独立支撑(2层梁上顺下横)；面板材料 模板宽300面板厚2.30钢面板厚度(mm) 2.3抗弯设计值(N/mm2) 205 弹性模量(N/mm2)206000二、梁侧模板面板的计算面板为受弯结构，需要验算其抗弯强度和刚度。
梁木模板与支撑计算书250700
250*700mm梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=250mm，梁截面高度 H=700mm，H方向对拉螺栓1道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)600mm。
梁模板使用的木方截面40×80mm，梁模板截面侧面木方距离300mm。
梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
当浇筑速度大于10m/h或坍落度大于180mm时，新浇混凝土侧压力按公式2计算；其他情况按两个公式计算，取较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.800=25.920kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×0.70=27.065N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = 26.25cm3；截面惯性矩 I = 19.69cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×18.144+1.40×3.780)×0.300×0.300=0.244kN.m 经计算得到面板抗弯强度计算值 f = 0.244×1000×1000/26250=9.279N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×18.144+1.40×3.780)×0.300=4.872kN 截面抗剪强度计算值 T=3×4872.0/(2×700.000×15.000)=0.696N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×18.144×3004/(100×6000×196875)=0.842mm 面板的最大挠度小于300.0/250,满足要求!五、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×25.92+1.40×5.40)×0.70×0.60/1=16.24kN 穿梁螺栓直径为14mm；穿梁螺栓有效直径为11.6mm；穿梁螺栓有效面积为 A=105.000mm2；穿梁螺栓最大容许拉力值为 [N]=17.850kN；穿梁螺栓承受拉力最大值为 N=16.239kN；穿梁螺栓的布置距离为侧龙骨的计算间距600mm。
大梁模板及支撑计算书
梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=300mm，梁截面高度 H=2300mm，H方向对拉螺栓6道，对拉螺栓直径16mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)600mm。
梁模板使用的木方截面50×100mm，梁模板截面侧面木方距离200mm。
梁底模面板厚度h=12mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=12mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m 2实际计算中采用新浇混凝土侧压力标准值 F1=28.800kN/m 2倒混凝土时产生的荷载标准值 F2= 6.000kN/m 2。
三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算梁侧模板按照三跨连续梁计算，计算简图如下98.81kN/mA图 梁侧模板计算简图1.抗弯强度计算抗弯强度计算公式要求： f = M/W < [f]其中 f —— 梁侧模板的抗弯强度计算值(N/mm 2)；M —— 计算的最大弯矩 (kN.m)；q —— 作用在梁侧模板的均布荷载(N/mm)；q=(1.2×28.80+1.4×6.00)×2.30=98.808N/mm最大弯矩计算公式如下:M=-0.10×98.808×0.2002=-0.395kN.mf=0.395×106/55200.0=7.160N/mm 2梁侧模面板抗弯计算强度小于15.00N/mm 2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.200×98.808=11.857kN截面抗剪强度计算值 T=3×11857/(2×2300×12)=0.644N/mm 2截面抗剪强度设计值 [T]=1.40N/mm 2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 28.80×2.30=66.24N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×66.240×200.04/(100×6000.00×331200.0)=0.361mm 梁侧模板的挠度计算值: v = 0.361mm小于 [v] = 200/250,满足要求!五、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×28.80+1.4×6.00)×2.30×0.60/6=9.88kN穿梁螺栓直径为16mm；穿梁螺栓有效直径为13.6mm；穿梁螺栓有效面积为 A=144.000mm2；穿梁螺栓最大容许拉力值为 [N]=24.480kN；穿梁螺栓承受拉力最大值为 N=9.881kN；穿梁螺栓的布置距离为侧龙骨的计算间距600mm。
梁板支撑体系计算书
梁板支撑体系计算书一、梁模板计算（以300×900框架梁为例）其传力系统为：现浇砼及施工等荷载、梁底模板、横方木、纵方木、水平钢管、承接层。
1、荷载（底板承受的标准荷载）1）静载模板自重：0.3×0.3＝0.09KN/M钢筋砼自重：0.3×0.9×25＝6.75KN/M钢筋自重：1.5×0.3×0.9＝0.405 KN/M总重：0.09＋6.75＋0.405＝7.25 KN/M2）活载振捣砼动载：2×0.3×0.9＝0.54 KN/M3）竖向设计荷载q＝18.7×1.2＋0.9×1＝23.34 KN/M2、内力计算梁静跨8.8m，因跨度校长，按四跨连梁简化计算，按最不利荷载布置，查《建筑施工手册》附录二附表2-14得：Km＝－0.121；Kv＝－0.62；Kw＝0.967。
另模板底横方木间距在250，查《建筑施工手册》表2-54得18mm胶合模板设计强度Fv＝1.2N/mm2，Fm＝20N/mm2。
弹性模量：E=6500N/mm2。
受力简图如下：①强度验算：M max =2ql K v =-0.121×23.34×0.25²=-0.177KN/m需要截面抵抗矩:W n =mf M =2010177.06⨯=8850mm ³ 选用底板截面为500×18mm ，W n =61bh ²=61×500×18²=27000 mm ³> W n1 可满足要求。
②剪应力验算 V=ql K v =0.62×23.34×0.25=3.62KN剪应力=0.62N/ mm ²< f v =1.2N/mm 2满足要求③刚度验算刚度验算时按标准荷载,同时不考虑振动荷载,所以q=8.04KN/m挠度 ωA =EI ql k m 1004=3418500121650010025004.8967.0⨯⨯⨯⨯⨯⨯=0.45mm <[ω]=400l =400330=0.83mm 可以满足要求。
梁板模板及支撑体系计算
梁、板模板及支撑体系计算考虑到现场所进材料的不不确定性，钢管验算取值采用φ48×3.0，木方验算取值90×90。
11.1板400mm模板（扣件式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性20二、荷载设计模板支拆环境不考虑风荷载三、模板体系设计50 ，50设计简图如下：模板设计平面图)(楼板长向模板设计剖面图)楼板宽向模板设计剖面图(四、面板验算10000 根据《建筑施工模板安全技术规范》??就面板可按简支跨计算的规定，另据现实，楼板面板应搁置在梁侧模板上，因此本例以简支梁，取1m单位宽度计算。
计算简图如下：233/12=1000×18×18×18/12＝18/6＝54000mm＝，IbhW＝bh/6=1000×18×4486000mm1、强度验算q＝0.9max[1.2(G+ (G+G)×h)+1.4Q，1.35(G+1k1k1k3k12k(G+G)×h)+1.4×0.7Q]×b=0.9max[1.2×(0.15+(1.1+24)×0.4)+1.4×2.5，1k3k2k1=14.59kN/m2.5] ×0.7×0.4)+1.4×(0.15+(1.1+24)×1.35×．q＝0.9×1.35×G×b=0.9×1.35×0.15×1=0.18kN/m 1K2p＝0.9×1.4×0.7×Q=0.9×1.4×0.7×2.5＝2.2kN1K2222/8+2.2×0.30.3/4]= /8，＝max[qll/8,q0.18×/8+pl/4]=max[14.59×0.3M21max0.17kN·m622 15N/mmM≤[f]＝＝σ3.1N/mm/W＝0.17×10＝/54000max满足要求！2、挠度验算q＝(G+(G+G)×h)×b=(0.15+(1.1+24)×0.4)×1=10.19kN/m2k1k3k445qlν＝/(384×10000×486000)＝0.22mm≤[ν]＝l/400＝5×/(384EI)＝10.19×300300/400＝0.75mm满足要求！五、小梁验算I(cm)546.75 因[B/l]＝[20000/900]＝22，按四等跨连续梁计算，又因小梁较大悬挑b取整取整长度为50mm，因此需进行最不利组合，计算简图如下：1、强度验算q＝0.9max[1.2(G+(G+G)×h)+1.4Q，1k1k2k3k11.35(G+(G+G)×h)+1.4×0.7Q]×b=0.9×max[1.2×(0.3+(1.1+24)×0.4)+1.4×2.5，1k1k2k3k1.35×(0.3+(1.1+24)×0.4)+1.4×0.7×2.5]×0.3＝4.43kN/m因此，q＝1静0.9×1.35(G+(G+G)×h)×b=0.9×1.35×(0.3+(1.1+24)×0.4)×0.3＝3.77kN/m2k1k3k q＝0.9×1.4×0.7×Q×b=0.9×1.4×0.7×2.5×0.3＝0.66kN/m1k1活2222＝0.39kN·m +0.121×0.66×LL+0.121q0.9＝0.107×3.77×0.9M＝0.107q111活静q＝0.9×1.35×G×b=0.9×1.35×0.3×0.3＝0.11kN/m 1k2p＝0.9×1.4×0.7×Q=0.9×1.4×0.7×2.5＝2.2kN 1k22+0.181pL]L＝+0.21pL，M＝max[0.077qL0.107q22222+0.181×2.2×0.9]＝0.42kN·0.92.2×，0.107×0.11×0.9max[0.077×0.11×0.9m+0.21×2222/2+2.2×0.05]0.11×0.05/2+pL]=max[4.43×0.05LM＝max[q/2/2，qL，121311＝0.11kN·mMmax＝max[M1，M2，M3]＝max[0.39，0.42，0.11]＝0.42kN·m622 15N/mm≤[f]σ＝M＝3.49N/mm/1215000.42×/W＝10＝max满足要求！2、抗剪验算V1＝0.607q1静L+0.62q1活L＝0.607×3.77×0.9+0.62×0.66×0.9＝2.43kNV2＝0.607q2L+0.681p＝0.607×0.11×0.9+0.681×2.2＝1.56kNV3＝max[q1L1，q2L1+p]＝max[4.43×0.05，0.11×0.05+2.2]＝2.21kNVmax＝max[V1，V2，V3]＝max[2.43，1.56，2.21]＝2.43kN22 1.4N/mm＝τ≤[τ]0.45N/mm90)3V＝/(2bh)=3×2.43×1000/(2×90×＝0maxmax满足要求！3、挠度验算q=(G+(G+G)×h)×b=(0.3+(24+1.1)×0.4)×0.3＝3.1kN/m2k3k1k44/(100×9350×5467500)/(100EI)=0.632×3.1×900＝0.632qL＝跨中νmax0.25mm≤[ν]＝l/400＝900/400＝2.25mm满足要求！．六、主梁验算Ф48×3 (mm) 主梁材料规格钢管主梁类型2206000 2 可调托座内主梁根数) 主梁弹性模量E(N/mm22125 205 ) 主梁抗剪强度设计值[τ](N/mm主梁抗弯强度设计值[f](N/mm)344.4910.78)主梁截面抵抗矩W(cm主梁截面惯性矩I(cm)因主梁2根合并，则抗弯、抗剪、挠度验算荷载值取半。
梁底模板钢管支撑
梁底模板钢管支撑篇一：梁模板支撑(钢管)梁模板支撑计算书工程名称: 工程单位:1．计算参数结构楼板厚mm，梁宽b=mm，梁高h=mm，层高m，结构表面考虑；模板材料为：底模厚度mm，侧模厚度mm；梁边至板支撑的距离m；木材弹性模量E=N/mm，抗弯强度fm=N/mm，抗剪强度fv=N/mm；支撑采用钢管:横向间距mm，纵向间距mm，支架立杆的步距h=m；钢管直径mm，壁厚mm，截面积cm，回转半径i=cm；钢管重量kN/m。
钢材弹性模量 E=N/mm，抗弯强度f=N/mm,抗剪强度fv=N/mm。
2．梁底模验算（1）梁底模及支架荷载计算荷载类型标准值单位梁宽(m) 梁高(m) 系数设计值①底侧模自重②砼自重③钢筋荷载④振捣砼荷载梁底模和支架承载力计算组合①＋②＋③＋④ 梁底模和龙骨挠度验算计算组合(①＋②＋③)/1.2 （2）底模板验算第一层龙骨间距L=mm，计算跨数5跨；底模厚度h=mm，板模宽度b=mm。
W=bh/6=mm， I=bh/12=mm。
1）抗弯强度验算弯矩系数KM=-0.105 Mmax=KMq1L= σ=Mmax/W=N/mm2）抗剪强度验算剪力系数KV=0.606 Vmax=KVq1L=τ=3Vmax/（2bh）=N/mm3）挠度验算荷载不包振捣砼荷载，则计算荷载q2=kN/m；挠度系数Kυ=0.644第1页22223342222222υmax=Kυq2L/(100EI)=mm4[υ]=mm计算简图及内力图如下图：（3）第一层龙骨验算钢管横向间距L=mm ，C=mm、γ=。
第一层龙骨采用木枋 b=mm，h=mm；W=bh/6=mm；I=bh/12=mm。
1）抗弯强度验算 a 、梁传荷载计算q=q1×第一层龙骨间距/梁宽=kN/m Mq=qcL(2-γ)/8=kN.mb 、板传荷载计算板重量=1.2×(板厚度×25＋模板重)＋1.4×活载=kN/m板传递到第一层龙骨的荷载P=kN a =1/2×（L-c）=m, a/L= Mp=P×a=kN.m Mmax=Mq＋Mp= σ=Mmax/W=N/mm2）抗剪强度验算Vmax=1/2×q×梁宽＋P= τ=3Vmax/（2bh）=N/mm3）挠度验算q=q2×第一层龙骨间距/梁宽=N/mm υq=qcL×(8-4γ＋γ)/(384EI) =mmυp=PaL×(3-4×(a/L))/(24EI) =mm υmax22’323’2222334=υq＋υp=mm[υ]=mm计算简图及内力图如下图：第2页（4）第二层龙骨验算钢管纵向间距mm，计算跨数跨；第二层龙骨采用； W=mm，I=mm ； 1）抗弯强度验算P=V=1/2×q×梁宽＋P= 弯矩系数KM= Mmax=KmPL= σ=Mmax/W=N/mm2）抗剪强度验算剪力系数KV=Vmax=KVP=kNτ=3Vmax/(2bh)=N/mm3）挠度强度验算挠度系数Kυ=P=V=1/2×q×梁宽＋P板重=kN υmax’2234= KυPL/（100EI）=mm’3[υ]=mm计算简图及内力图如下图：3.支撑强度验算传至每根钢管立柱最大支座力的系数为每根钢管承载NQK1=N每根钢管承载活荷载（1.0kN/m）:NQK2 =N 每根钢管承载荷载NQK =NQK1＋NQK2 =N 钢管重量kN/m,立杆重量=N 水平拉杆层,拉杆重量=N第3页2扣件单位重量14.60 N/个,扣件重量=N支架重量NGk=立杆重量+水平拉杆重量+扣件重量=N 钢管轴向力N＝1.2NGK+NQK=N L0=h=m,钢管的i=cm λ=L0/i==,P=N/(A)=N/mm24.支撑支承面验算（1）支承面受冲切承载力验算钢管立杆设配套底座mm，支承面为(按考虑）混凝土楼板支承楼板厚=mm，上部荷载为：F=kN；βσs=2.00，ft=N/mm，hO=mm，η=0.4＋1.2/βs ==1.00N/mm，Um=mm，βh =1.00pc,m22pc,m(0.7βh ft＋0.15σ5.侧模板验算（1）荷载计算)ηUmhO=kN1）新浇砼的侧压力F1 =0.22γ×200/（T+15）β1 β2V=kN/mF2=γH=kN/mF1、F2两者取小值F=kN/m，有效压头高度=F/γ=m 2）砼产生的荷载kN/m（2）侧模板强度验算取竖肋间距L=mm，计算跨数5跨；木模板厚度h=mm；W=bh/6=mm，I=bh/12=mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梁模板(扣件钢管架)计算书天津渤龙湖总部基地项目工程；工程建设地点：天津滨海高新产业区内；属于框架结构；地上4~16层；地下1层；建筑高度：24~60m；标准层层高：4.2m ；总建筑面积：240000平方米；总工期：365天。
本工程由天津百戊建设发展有限公司投资建设，天津华汇建筑工程设计有限公司设计，华北有色工程地勘有限公司地质勘察，天津联合工程建设监理有限公司监理，中建二局第四建筑工程有限公司组织施工。
高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。
因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。
为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。
梁段:L1（图纸中最大框架梁）一、参数信息1.模板支撑及构造参数梁截面宽度B(m)：0.30；梁截面高度D(m)：0.80；混凝土板厚度(mm)：100.00；立杆沿梁跨度方向间距L a(m)：1.20；立杆上端伸出至模板支撑点长度a(m)：0.10；立杆步距h(m)：1.20；板底承重立杆横向间距或排距L b(m)：1.20；梁支撑架搭设高度H(m)：7.00；梁两侧立杆间距(m)：0.90；承重架支撑形式：梁底支撑小楞垂直梁截面方向；梁底增加承重立杆根数：0；采用的钢管类型为Φ48×3.2；立杆承重连接方式：单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：1.00；2.荷载参数新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.30；钢筋自重(kN/m3):1.80；施工均布荷载标准值(kN/m2)：2.0；新浇混凝土侧压力标准值(kN/m2)：17.8；振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；3.材料参数木材品种：油松；木材弹性模量E(N/mm2)：10000.0；木材抗压强度设计值fc(N/mm)：12.0；木材抗弯强度设计值fm(N/mm2)：13.0；木材抗剪强度设计值fv(N/mm2)：1.5；面板材质：木面板；面板厚度(mm)：15.00；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：40.0；梁底方木截面高度h(mm)：80.0；梁底纵向支撑根数：2；5.梁侧模板参数主楞间距(mm)：300；次楞根数：5；主楞竖向支撑点数量：3；穿梁螺栓直径(mm)：M14；穿梁螺栓水平间距(mm)：300；竖向支撑点到梁底距离依次是：150mm，200mm，500mm；主楞材料：木方；宽度(mm)：40.00；高度(mm)：80.00；主楞合并根数：2；次楞材料：木方；宽度(mm)：40.00；高度(mm)：80.00；二、梁侧模板荷载计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γH其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取1.500m/h；H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.150。
分别计算得 17.848 kN/m2、18.000 kN/m2，取较小值17.848 kN/m2作为本工程计算荷载。
三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
强度验算要考虑新浇混凝土侧压力和振捣混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
次楞的根数为5根。
面板按照均布荷载作用下的三跨连续梁计算。
面板计算简图(单位：mm)1.强度计算材料抗弯强度验算公式如下：σ ＝M/W < [f]其中，W -- 面板的净截面抵抗矩，W = 30×1.5×1.5/6=11.25cm3；M -- 面板的最大弯矩(N·mm)；σ -- 面板的弯曲应力计算值(N/mm2)[f] -- 面板的抗弯强度设计值(N/mm2)；按照均布活荷载最不利布置下的三跨连续梁计算：M = 0.1q1l2+0.117q2l2其中，q -- 作用在模板上的侧压力，包括：新浇混凝土侧压力设计值: q1= 1.2×0.3×17.85=6.425kN/m；振捣混凝土荷载设计值: q2= 1.4×0.3×4=1.68kN/m；计算跨度: l = (800-100)/(5-1)= 175mm；面板的最大弯矩M= 0.1×6.425×[(800-100)/(5-1)]2 + 0.117×1.68×[(800-100)/(5-1)]2= 2.57×104N·mm；面板的最大支座反力为:N=1.1q1l+1.2q2l=1.1×6.425×[(800-100)/(5-1)]/1000+1.2×1.680×[(800-100)/(5-1)]/1000=1.59 0 kN；经计算得到，面板的受弯应力计算值: σ = 2.57×104 / 1.13×104=2.3N/mm2；面板的抗弯强度设计值: [f] = 13N/mm2；面板的受弯应力计算值σ =2.3N/mm2小于面板的抗弯强度设计值[f]=13N/mm2，满足要求！2.挠度验算ν =0.677ql4/(100EI)≤[ν]=l/250q--作用在模板上的新浇筑混凝土侧压力线荷载设计值: q = q1= 6.425N/mm；l--计算跨度: l = [(800-100)/(5-1)]=175mm；E--面板材质的弹性模量: E = 9500N/mm2；I--面板的截面惯性矩: I = 30×1.5×1.5×1.5/12=8.44cm4；面板的最大挠度计算值: ν= 0.677×6.425×[(800-100)/(5-1)]4/(100×9500×8.44×104) =0.051 mm；面板的最大容许挠度值:[ν] = l/250 =[(800-100)/(5-1)]/250 = 0.7mm；面板的最大挠度计算值ν=0.051mm 小于面板的最大容许挠度值[ν]=0.7mm，满足要求！四、梁侧模板支撑的计算1.次楞计算次楞直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。
次楞均布荷载按照面板最大支座力除以面板计算宽度得到：q = 1.590/0.300= 5.299kN/m本工程中，次楞采用木方，宽度40mm，高度80mm，截面惯性矩I，截面抵抗矩W 和弹性模量E分别为:W = 1×4×8×8/6 = 42.67cm3；I = 1×4×8×8×8/12 = 170.67cm4；E = 10000.00 N/mm2；计算简图剪力图(kN)弯矩图(kN·m)变形图(mm)经过计算得到最大弯矩M = 0.048 kN·m，最大支座反力R= 1.749 kN，最大变形ν= 0.017 mm（1）次楞强度验算强度验算计算公式如下:σ = M/W<[f]经计算得到，次楞的最大受弯应力计算值σ = 4.77×104/4.27×104 = 1.1 N/mm2；次楞的抗弯强度设计值: [f] = 13N/mm2；次楞最大受弯应力计算值σ = 1.1 N/mm2小于次楞的抗弯强度设计值[f]=13N/mm2，满足要求！（2）次楞的挠度验算次楞的最大容许挠度值: [ν] = 300/400=0.75mm；次楞的最大挠度计算值ν=0.017mm 小于次楞的最大容许挠度值[ν]=0.75mm，满足要求！2.主楞计算主楞承受次楞传递的集中力，取次楞的最大支座力1.749kN,按照集中荷载作用下的两跨连续梁计算。
本工程中，主楞采用木方，宽度40mm，高度80mm，截面惯性矩I，截面抵抗矩W 和弹性模量E分别为:W = 2×4×8×8/6 = 85.33cm3；I = 2×4×8×8×8/12 = 341.33cm4；E = 10000.00 N/mm2；主楞计算简图主楞弯矩图(kN·m)主楞变形图(mm)经过计算得到最大弯矩M= 0.219 kN·m，最大支座反力R= 4.700 kN，最大变形ν= 0.137 mm（1）主楞抗弯强度验算σ = M/W<[f]经计算得到，主楞的受弯应力计算值: σ = 2.19×105/8.53×104 = 2.6 N/mm2；主楞的抗弯强度设计值: [f] = 13N/mm2；主楞的受弯应力计算值σ =2.6N/mm2小于主楞的抗弯强度设计值[f]=13N/mm2，满足要求！（2）主楞的挠度验算根据连续梁计算得到主楞的最大挠度为0.137 mm主楞的最大容许挠度值: [ν] = 300/400=0.75mm；主楞的最大挠度计算值ν=0.137mm 小于主楞的最大容许挠度值[ν]=0.75mm，满足要求！五、穿梁螺栓的计算验算公式如下:N<[N]= f×A其中N -- 穿梁螺栓所受的拉力；A -- 穿梁螺栓有效面积(mm2)；f -- 穿梁螺栓的抗拉强度设计值，取170 N/mm2；穿梁螺栓型号: M14 ；查表得：穿梁螺栓有效直径: 11.55 mm；穿梁螺栓有效面积: A = 105 mm2；穿梁螺栓所受的最大拉力: N =4.7 kN。
穿梁螺栓最大容许拉力值: [N] = 170×105/1000 = 17.85 kN；穿梁螺栓所受的最大拉力N=4.7kN 小于穿梁螺栓最大容许拉力值[N]=17.85kN，满足要求！六、梁底模板计算面板为受弯结构,需要验算其抗弯强度和挠度。
计算的原则是按照模板底支撑的间距和模板面的大小,按支撑在底撑上的简支梁计算。
