二、安装工作操作要点
3.12.3外墙装饰完成面，不得阻碍门窗扇开启。 3.12.4外墙砖距铝合金门窗框的缝隙应小于5mm，勾缝密实饱满。 3.12.5设计为滴水边框的铝合金窗下横框，其室外装饰完成面应低于滴水槽至少5mm。 参见 附图二。
50A系列平开窗
PK55系列平开窗
附图二 门窗框收边收口示意
更等资料，铝门窗安装单位到现场核对门窗洞口尺寸、数量等是否与图纸一致。 2.2.2结合现场主体施工单位外墙饰面做法、模数、外墙保温层厚度等，综合考虑，最
终确定铝合金门窗加工尺寸。 2.2.3门窗制作尺寸与《铝合金门窗工程施工图纸》上标注的尺寸误差允许范围为20
㎜—50㎜，凡大于50㎜或小于20㎜的、需对门窗洞口进行修整至合格为止。
二、安装工作操作要点
T39-1型压线固定块：用于单片玻璃和带槽边框的压线安装；参见附图三。 T62型压线固定块：用于中空玻璃和不带槽边框的压线安装；参见附图四。 T62A型压线固定块，适用于中空玻璃和带槽边框的压线安装；参见附图五。
附图三 T39-1 适用于单层玻璃 附图四T62适用于双层玻璃不带槽边框
附图五
T62A适用于双层玻璃带槽边框
T62A适用于双层玻璃带槽边框
二、安装工作操作要点
3.16.3压线固定块的安装间距应为：距两端不大于200mm、其余固定点间距≤400mm， 单支压线不少于两个压线固定块。
3.17安装门、窗扇 3.17.1平开门扇 门扇与门框采用合页连接的，将门扇与合页连接部位的密封胶条割平，用合页配套的 紧固件将门扇与合页连接后，用4×20的沉头自攻螺钉穿透门扇边梃，将其与合页紧固。 3.17.2安装平开门门锁。平开门使用双面执手锁，安装顺序为：锁体——方轴芯——内 外执手连接——锁芯定位——锁盒与门扇边梃紧固——试开启门扇——安装锁扣片——钥 匙编号。 3.17.3因铜制锁芯易被盗，建议在门锁安装完毕后，将锁芯拆卸，待竣工交楼或入户门 钥匙交物业后，再安装锁芯。
一、介绍产品系列
（3）96系列推拉窗
一、介绍产品系列
（4）118窗
二、安装工作操作要点

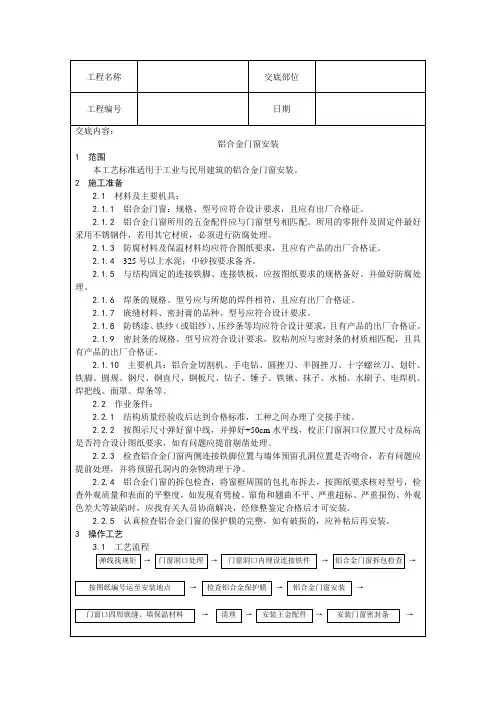

1、安装工作流程
二、安装工作操作要点
2、安装操作要点
（1）前期工作 1.1 熟悉由我司设计并经贵司批准的《铝合金门窗施工图纸》（A3白色图纸）和建筑
施工图。 重点掌握和熟悉各种编号的铝合金门窗、百页窗所处的位置并核对尺寸、数量。掌握
附图八 各系列滑轮调节方法
二、安装工作操作要点
3.18.3调整锁勾与锁座的配合间隙。参见附图九。
附图九 勾锁锁勾调节方法
二、安装工作操作要点
3.19安装四开推拉门扇 3.19.1安装顺序：从室内看，先安装2号、3号门扇，再安装1号、4号门扇，最后调整门 扇间隙。安锁座方法均与两开推拉门扇相同； 3.19.2安装执手：四开推拉门扇的执手有带拨叉和不带拨叉两种，带拨叉的执手安装在3 号门扇，安装方法及要求与平开窗扇的执手相同；不带拨叉的执手安装在2号门扇，执手安 装完毕后盖回螺钉孔装饰盖； 3.19.3安装收口：收口安装在2号门扇上，将收口卡入2号门扇的安装槽内，用（95系列 Φ5×60mm、118系列Φ5×50㎜）沉头自攻螺钉将收口与2号门扇连接，连接点不少于4个； 3.19.4安装执手锁座：根据3号门扇铝连杆上的锁点距离，在2号门扇收口的对应部位， 安装执手锁座，每樘四开推拉门设计配套的执手锁座为2个。
二、安装工作操作要点
3.17.4平开窗扇：平开窗扇与窗框的连接，分为合页连接和滑撑连接两种安装方式，合 页安装方式与平开门扇的安装方式相同。滑撑安装：先拨开窗扇上的滑撑与窗框的连接支 点至＞60°，将窗扇置入窗框的安装槽内，调整滑撑连接支点与窗框连接部位的预留孔位 （今后我司不钻孔），先上后下拧紧定位螺丝， 10〞的滑撑连接螺丝应为3颗，大于10〞的 滑撑连接螺丝为4颗。参见附图六。
3、清洗外墙时，严禁使用酸性或碱性溶剂，以免腐蚀外墙胶和五金件。 4、必须及时清除铝型材、玻璃上的水泥、砂浆等污垢。 5、不能使用硬、尖器具对铝型材、五金件、玻璃等进行表面清洁，以免损伤或产生划 痕。 6、铝型材表面的保护膜保质期为6个月（从进场之日起计算）。安装单位必须在保护 膜保质期内撕除保护膜。否则，有可能出现保护膜脱胶或难以撕除的现象。
3.13 外墙防水胶施工。 3.13.1外墙防水胶所有接触面应干燥、洁净，无灰尘、油污、杂物等； 3.13.2外墙防水胶与铝合金门窗框和外墙砖的粘结宽度不小于5mm。要求外墙防水胶表 面平整、顺滑，无气泡。
二、安装工作操作要点
3.14搬运固定玻璃 搬运玻璃时，应穿长袖衫和软底鞋，禁穿拖鞋、短袖或无袖衫，防止玻璃割伤等意外 伤害。应用玻璃吸玻器搬运玻璃。玻璃搬运至工作面待安装时，应竖向靠墙摆放。地面距 玻璃两端200mm处垫方木，严禁用金属钢管、圆木垫玻璃。玻璃搬运过程中严禁碰角，以 免造成玻璃暗伤。 3.15安装固定玻璃 3.15.1玻璃安装就位前，起出框上的玻璃压线和压线固定块，清除门窗框槽内的沙砾， 疏通排水孔，在玻璃底部距两端约1/4处、与门窗框接触面垫橡胶垫块（或塔胶条），玻璃 在槽口内居中安装，且距四周框边的缝隙均匀。 3.15.2玻璃四周必须放置塔胶条，以防玻璃爆裂和顶部露出黑边。 3.15.3必须严格按照《铝合金门窗施工图纸》（A3白色图纸）的标示和玻璃上的标签安 装固定玻璃。 3.15.4玻璃安装方向：以玻璃上的标签为准。
铝合金门窗安装交底
铝合金门窗安装交底
一、介绍产品系列 50A平开门窗系列、96推拉窗系列、118系列推拉门、38系列百页窗等
二、安装工作操作要点
1、安装工作流程 2、安装操作要点 3、铝合金门窗装配图及配置图
三、成品保护
一、介绍产品系列
1、介绍产品系列 （1）50A系列平开窗
一、介绍产品系列
（2）50A系列平开门
二、安装工作操作要点
3.8.4四开推拉门扇的编号方法：室内从左至右的编号顺序为：1号、2号、3号、4号， 1 号、4号门扇在室外，2号、3号门扇在室内。
3.8.5应根据平开门扇的开启方向，确定门框的安装方向，门扇内开时、门框的高边在 室外；门扇外开时，门框的高边在室内；门框的中间段不得凹凸，否则，门扇无法关闭。
二、安装工作操作要点
附图七 连杆锁点的调节方法
二、安装工作操作要点
3.18安装两开推拉门扇 3.18.1安装顺序：从室内看，按先内后外的顺序安装。 3.18.2调整门扇与边封间隙：门扇与边封的间隙不一致时，可调节门扇滑轮升降螺丝。 应将上下间隙调整一致后，在边封上对准锁勾部位安装锁座。参见附图八。
二、安装工作操作要点
3.6 铝 合 金 门 窗 安 装 质 量 标 准 和 检 验 方 法
二、安装工作操作要点
3.7推拉门、平开门的下框安装高度。必须与室内地面装饰完成面高度一致；室外地面的装饰完成面， 应低于门下框的室外见光面10mm。推拉门、平开门的下框安装高度参见附图一。
50A系列平开门
118系列推拉门
外墙饰面和保温层做法、厚度，防雷、防腐要求等。 1.2 核实是否有与门窗相关的设计变更，如果有变更请及时与我司工艺设计部联系。 1.3 确定铝合金门窗安装“三线”：水平线、垂直线、进出线。 1.4 安装单位交底工作：对安装操作工人进行技术交底、安装操作交底、安装误差标
准交底和安全交底。 1.5 准备安装工用具及安装辅材。必备工具有：红外标线仪、吊线垂、卷尺、钢角尺、
射钉器、橡胶榔头、斧子、平水管等。
二、安装工作操作要点
（2）确定铝合金门窗的制作尺寸 2.1基本条件： 2.1.1门窗洞口砌体基本完成。外墙砖排模数基本完成。 2.1.2铝合金门窗安装“三线”，即垂直线、水平线和进出线基本具备。 2.2复核现场门窗洞口尺寸： 2.2.1依据经地区公司总工室确认的《铝合金门窗工程施工图纸》和有关门窗的设计变
二、安装工作操作要点
（3）各环节操作要点
3.1卸车及搬运
卸车时应轻拿轻放，为防止铝材表面划伤，禁止在车厢内拖行，不得与车厢摩擦。 3.2堆放 卸货时地面应放置木条避免材料直接与地面接触。竖向搬运、按编号分类、竖向存放。 3.3现场拼装 超大尺寸的铝合金门窗框需要在现场拼接时，榫头、拼樘连接处应先打密封胶、后连 接拼樘螺丝，并打好包装。 3.4安装防雷码 需安装防雷码的外框，应先将防雷码与外框接触部位的喷粉层打磨掉，再将防雷码与 外框连接牢固。 3.5填框 若使用防水砂浆填框，需在外框安装上墙前，将门窗框空腔内密实填满防水砂浆。若 使用发泡剂填框，在外框安装上墙后注入发泡剂。注意：外框上预留的连接螺钉孔位的双 面贴，不得将其移位，否则，将会导致后续施工的连接锁座螺钉无法拧紧。 装固定片时，固定片的间距为：距外框端头不大于200mm、其余间距≤400mm，且每 边不少于两个固定片。 外框在安装洞口就位时，应注意：临时定位物不得过分楔紧，以防止外框变形；固定 片必须固定在基层上，禁止仅固定在抹灰层上。
附图一 门下框安装高度示意
3.8 安装推拉门框和平开门框。
3.8.1推拉门边封不得扭曲，不能大肚或收腰，确保垂直，上下滑应水平，否则，将导致门扇关闭不 密封、锁勾勾不住锁座，推拉不畅。
3.8.2安装两开推拉门框时，边封的安装方向是左出右进(即室外为出、室内为进)。
3.8.3安装四开推拉门框时，左右两边的边封与门扇的收口槽均在室外。
二、安装工作操作要点
3.15.5玻璃的标志方式 两片钢化玻璃合成的中空玻璃：室外面显示“CCC”，即3C标志，室内面无显示。 钢化玻璃和非钢化玻璃合成的中空玻璃：在钢化的那片玻璃上显示“TEMPERED”， 即钢化标志，非钢化的那片玻璃无显示。 单片钢化玻璃：显示“CCC”，即3C标志。 非钢化玻璃：无显示。
二、安装工作操作要点
4、各系列铝合金门窗装配及五金件装配立体图详见附件。
三、成品保护
1、到场的铝合金门窗框、扇在现场应竖立堆放在平整坚实处，防潮、防浸水。固定玻 璃应堆放在干燥通风处，防雨、防潮，以免玻璃出现彩虹痕。
