origin 作图常见问题
Origin 使用问题集锦
Origin 使用问题集锦（5）47. 求助origin作图怎么画虚线。
现在有16个数据，希望前面的数据之间画实线，后面两个点之间画一条虚线，或者最后两个点之间画实线再画一个竖着的约等号，表示经过某些处理，得到最后一个数据。
希望大家帮帮忙！Answer:在线上右键选择Plot Details，在对话框中选择Line，将Style改成虚线的。
可以把前面的15个点作为一组数据，把最后两个点作为新的一组数据，将两组数据一起画图。
然后右键选择Plot Details，在Group里面将Edit Mode改成Independent，把第二条线改成虚线。
两条线的图标可以改成一样的。
51. 请问大家如何用origin8.0 画出带方差方形图？Answer:在每组数据后面加上方差数据，把此组数据column set as Y error 作图时全选就行了。
X，Y1，Y1 error，Y2，Y2 error。
都要选。
软件自动会把每一列Y error对应到他左侧的第一列Y数据上的，然后点column 就行。
52. 怎么用Origin软件来求导？如果有两列数，分别是x、y，然后需要对这两列数进行求导（即y对x求导），求导的结果，然后令其中的x=1,如何来进行这些操作呢？Answer:方法一: 选中两列数据, 直接在analysis/calculus 菜单中选择求导项。
方法二:直接作图,再在图形界面的窗口中选择analysis/calculus or ..（如楼上所述），在对话框设置中你还可以选择是否做出导函数曲线来。
最笨的方法就是自己手工定义是向前差分,向后差分还是中间差分了。
53. 图像处理中的px啥意思？这里的4px以及6px 体现到origin里面是指线宽吗？怎么在origin 图上显示呢？或者说怎么将4px 在origin 中体现出来呢？请解答红色部分：偶还想知道的是4px 和6px 对应到origin 的width我该分别选多少呢？Answer:(I) 是指图像分辨率像素图像分辨率通常是按照英寸来设置的，通常为了计算方便而使用厘米为单位。
Origin使用问题集锦
/bbs/viewthread.php?tid=1402851
Answer: 软件中的 Tool 中 Smooth，就行了。
-4-
小木虫 Origin 使用问题集锦
11. origin 软件能设置有效数字的位数吗? /bbs/viewthread.php?tid=1403842 Answer: 在 Tool－Option－Numeric Format－Number of Decimal 里面改。 12. 在 origin 中的图（单个）是方块的，如果是选择 2 行 1 列，就是两个子图，但是，这时 候每个子图比较矮， 如何保证每个子图是方块呢？？？？如果是选择 3 行 1 列，就是 3 个 子图，但是，这时候每个子图更矮， 如何保证每个子图是方块呢？？？？ /bbs/viewthread.php?tid=1404970 Answer: 设置里，图的比例可以调啊。 13. 求Origin中同时线性拟合四条曲线，并同时在一个图里显示的方法。 四组数据横坐标是一样的，纵坐标不同，同时线性拟合四条曲线，并同时在一个图里显示的 方法。最关键是拟合的曲线要在同一图里显示。 /bbs/viewthread.php?tid=1405137 Answer: (1). 点击工具菜单中的 LINAER FIT 命令，在打开的拟合设置对话框中，选择 SETTING 卡 片，将其中的 FIT ALL DATA 选项选中即可。
/bbs/viewthread.php?tid=1397419
-2-
小木虫 Origin 使用问题集锦
Answer: 你把刻度改成那样不就行了。 8.0 的具体方法是双击坐标轴，title & format --> 选左边那个 bottom，然后在右边把 axis 改 为 at position=。同理，然后选左边的 left，把 axis 也改为 at position=。
origin作图技巧
origin作图技巧1.坐标注释要正确。
双击坐标注释（就是那个x axis title)，可以改成你要的文字，其中可以有拉丁字母（上面的工具栏中画着阿尔发和贝它的那个按钮，然后用abc来写拉丁字母），大小，字体，上下标，颜色（工具栏里都有选择）2.坐标刻度要为1，2，5或10的倍数。
双击坐标轴，跳出图样式修改窗口，在scale标签卡下，最左面horizotal是横坐标，vertical是纵坐标的。
increment 里面添单位刻度增加大小，一般添1、2、5或10这类的数字（不要添3、7这种)。
3.坐标刻度要向图内。
还是刚才那个修改样式窗口（双击坐标轴得到的窗口），在title&format标签下，左面bottom top...几个对应的是上下左右4个位置的坐标轴，其中top和right中的show axix &title前面的框没有被勾上，说明这两个不显示。
我们把bottom和left两个坐标中的major和minor下拉菜单中的out全改为in。
最后点确定就好了4.图要被坐标轴框起来。
你可能不太懂什么意思，跟着我做完就知道了，呵呵。
还是刚才那个修改样式窗口（双击坐标轴得到的窗口），在title&format标签下，把上坐标轴何右坐标轴中的show axis &title前面的框勾上，并且把这两个坐标轴中的major&minor下拉菜单改为none。
点确定。
现在会发现中间的点或线被四周坐标轴全封闭在中央了，并且左和下坐标轴有刻度，剩下两个坐标轴没有。
当然你也可以根据需要把上吓右坐标轴的刻度调出来，不过记住刻度要向内。
5.图例。
这个图例可以放在图里，也可以放在下面图的说明中（Fig. 1 xxxxxxx 图，点是xx ，圈是xx，三角是xx)。
如果要放在图里的话，就把图例框拖到四个坐标轴围成的框内。
双击该框可以修改注释。
右键该框选property，可以改框的样式，比如要去掉边框，在background中选定none(个人以为没边框好看些)。

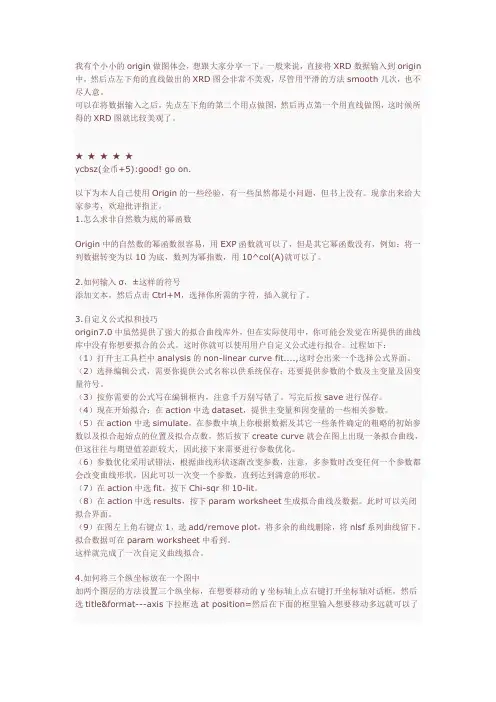

origin做图体会
我有个小小的origin做图体会，想跟大家分享一下。
一般来说，直接将XRD数据输入到origin 中，然后点左下角的直线做出的XRD图会非常不美观，尽管用平滑的方法smooth几次，也不尽人意。
可以在将数据输入之后，先点左下角的第二个用点做图，然后再点第一个用直线做图，这时候所得的XRD图就比较美观了。
★★★★★ycbsz(金币+5):good! go on.以下为本人自己使用Origin的一些经验，有一些虽然都是小问题，但书上没有。
现拿出来给大家参考，欢迎批评指正。
1.怎么求非自然数为底的幂函数Origin中的自然数的幂函数很容易，用EXP函数就可以了，但是其它幂函数没有，例如：将一列数据转变为以10为底，数列为幂指数，用10^col(A)就可以了。
2.如何输入σ，±这样的符号添加文本，然后点击Ctrl+M，选择你所需的字符，插入就行了。
3.自定义公式拟和技巧origin7.0中虽然提供了强大的拟合曲线库外，但在实际使用中，你可能会发觉在所提供的曲线库中没有你想要拟合的公式。
这时你就可以使用用户自定义公式进行拟合。
过程如下：（1）打开主工具栏中analysis的non-linear curve fit....,这时会出来一个选择公式界面。
（2）选择编辑公式，需要你提供公式名称以供系统保存；还要提供参数的个数及主变量及因变量符号。
（3）按你需要的公式写在编辑框内，注意千万别写错了。
写完后按save进行保存。
（4）现在开始拟合：在action中选dataset，提供主变量和因变量的一些相关参数。
（5）在action中选simulate，在参数中填上你根据数据及其它一些条件确定的粗略的初始参数以及拟合起始点的位置及拟合点数，然后按下create curve就会在图上出现一条拟合曲线，但这往往与期望值差距较大，因此接下来需要进行参数优化。
（6）参数优化采用试错法，根据曲线形状逐渐改变参数，注意，多参数时改变任何一个参数都会改变曲线形状，因此可以一次变一个参数，直到达到满意的形状。

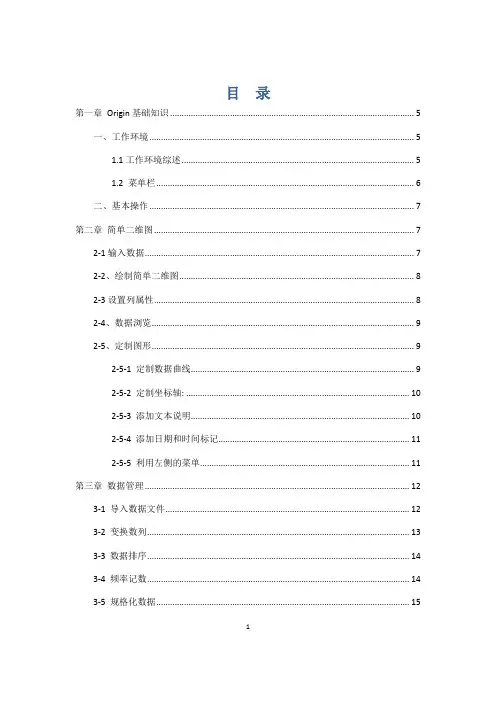

附录有关ORIGIN使用中常见的问题
目录第一章Origin基础知识 (5)一、工作环境 (5)1.1工作环境综述 (5)1.2 菜单栏 (6)二、基本操作 (7)第二章简单二维图 (7)2-1输入数据 (7)2-2、绘制简单二维图 (8)2-3设置列属性 (8)2-4、数据浏览 (9)2-5、定制图形 (9)2-5-1 定制数据曲线 (9)2-5-2 定制坐标轴: (10)2-5-3 添加文本说明 (10)2-5-4 添加日期和时间标记 (11)2-5-5 利用左侧的菜单 (11)第三章数据管理 (12)3-1 导入数据文件 (12)3-2 变换数列 (13)3-3 数据排序 (14)3-4 频率记数 (14)3-5 规格化数据 (15)13-7 屏蔽曲线中的数据点 (16)3-8 曲线拟合 (16)第四章绘制多层图形 (17)4-1 打开项目文件 (17)4-2 Origin的多层图形模板 (17)4-3 在工作表中指定多个X列 (19)4-4 创建多层图形 (20)4-4-1 创建双层图 (21)4-4-2 关联坐标轴 (22)4-5 存为模板 (22)第五章非线性拟合 (23)5-1 使用菜单命令拟合 (23)5-2 使用拟合工具拟合 (24)5-3 非线性最小平方拟合NLSF (24)第六章数据分析 (27)6-1 简单数学运算 (27)6-1-1 算术运算 (27)6-1-2 减去参考直线 (28)6-1-3 垂直和水平移动 (28)6-1-4 多条曲线平均 (28)6-1-5 插值 (29)6-1-6 微分 (29)6-2 统计 (29)26-4 平滑和滤波 (30)6-5 基线和峰值分析 (30)第七章绘制三维图形 (31)7-1把工作表转为矩阵 (31)7-1-1 导入数据 (31)7-1-2 类型转换 (31)7-2 创建三维表面图和等高线图 (32)7-3 定制三维图形 (33)第八章创建版面页 (34)第九章Origin中Excel的使用 (34)第十章数据的输入输出 (34)10-1 数据导入导出 (34)10-2 图形和版面的导出 (36)10-3 在其它应用程序中使用Origin (36)附录：有关ORIGIN使用中常见的问题 (38)一、数据的输入 (38)二、画曲线上某点的切线 (39)三、如何在一个图中设置上下两个具有某种关系的X轴？ (39)四、调换数据列的前后顺序 (41)五、如何将不同条件下得到的许多组XY以3D的方式表达出来？ (41)六、如何使复制的ORIGIN图形只包括坐标和曲线？ (42)七、如何平移坐标系里的曲线？ (43)八、如何去除相同的重复数据？ (43)3九、如何给坐标刻度加单位？ (43)十、图形放大方式 (44)十一、怎样在字符上面加一横线表示无量纲变量？ (44)十二、如何用origin 7.0将两个峰叠加？ (44)十三、能否做一个多元的二次回归？ (45)十四、在ORIGIN中能否画一个4D的图形？ (45)十五、如何快速找到拟合曲线中任一X值对应的Y值？ (45)十六、如何调整坐标轴的位置？ (46)十七、如何作曲线指定点上的切线（一条或多条）？ (46)十八、如何画一个f(x,y)=0函数据的图像？ (47)十九、如果定义如下图的坐标标签？ (47)二十、如何批量将每列的数据乘以同一个数？ (49)二十一、如何在Origin 画3D 图 (49)origin高级使用技巧 (57)1.怎么求非自然数为底的幂函数 (57)45第一章 Origin 基础知识Origin 是美国Microcal 公司出的数据分析和绘图软件,现在的最高版本为7.0 /特点：使用简单，采用直观的、图形化的、面向对象的窗口菜单和工具栏操作，全面支持鼠标右键、支持拖方式绘图等。
origin作图问题集锦

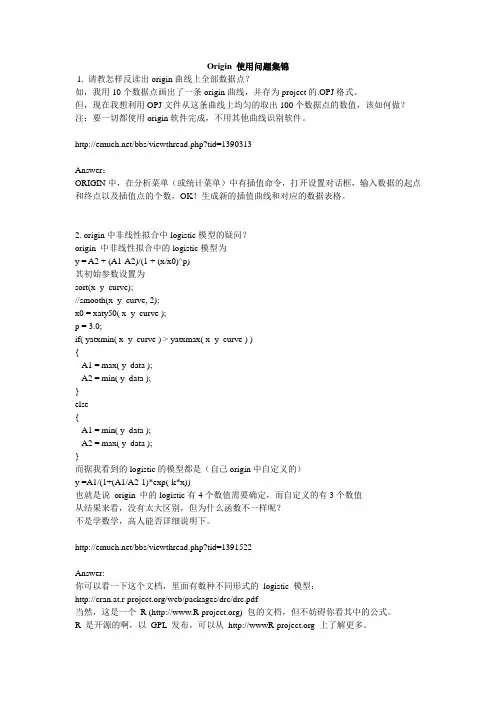

Origin 使用问题集锦1. 请教怎样反读出origin曲线上全部数据点？如，我用10个数据点画出了一条origin曲线，并存为project的.OPJ格式。
但，现在我想利用OPJ文件从这条曲线上均匀的取出100个数据点的数值，该如何做？注：要一切都使用origin软件完成，不用其他曲线识别软件。
/bbs/viewthread.php?tid=1390313Answer：ORIGIN中，在分析菜单（或统计菜单）中有插值命令，打开设置对话框，输入数据的起点和终点以及插值点的个数，OK！生成新的插值曲线和对应的数据表格。
2. origin中非线性拟合中logistic模型的疑问？origin 中非线性拟合中的logistic模型为y = A2 + (A1-A2)/(1 + (x/x0)^p)其初始参数设置为sort(x_y_curve);//smooth(x_y_curve, 2);x0 = xaty50( x_y_curve );p = 3.0;if( yatxmin( x_y_curve ) > yatxmax( x_y_curve ) ){A1 = max( y_data );A2 = min( y_data );}else{A1 = min( y_data );A2 = max( y_data );}而据我看到的logistic的模型都是（自己origin中自定义的）y =A1/(1+(A1/A2-1)*exp(-k*x))也就是说origin 中的logistic有4个数值需要确定，而自定义的有3个数值从结果来看，没有太大区别，但为什么函数不一样呢？不是学数学，高人能否详细说明下。
/bbs/viewthread.php?tid=1391522Answer:你可以看一下这个文档，里面有数种不同形式的logistic 模型：/web/packages/drc/drc.pdf当然，这是一个R () 包的文档，但不妨碍你看其中的公式。
origin作图常用技巧
1．利用origin计算利用origin可以进行整列数据的计算，方法为先选中要计算的数据列（或选中空的数据列），点鼠标右键，选择提示框中的“Set Column Value”，在提示框中编写计算公式即可（注意公式编写时与编写计算机程序中的计算公式相似，同时可通过改变提示框右上角的起始和终止位置即可控制只对选中列中的某些数据进行计算）。
（常用计算函数有：log(x，底)（任意底的对数），log10(x)（10为底的对数），ln（x）（自然对数），exp(x)（e的x次密）, power(x，密)（任意底的密），SQRT（x）（开平方））2．基本的作图方法及注意事项剪切速率的表示（字符上面加点），分两步完成，分别写出“γ”和“.”，再将“.”移动到“γ”上面相应位置，因为在origin内没有向公式编辑器一样的模版，可以得到字符上加点的字符。
用鼠标双击图中坐标，从出现的提示框中选中“Scale”栏，从中可以改变坐标的起始数值，相邻刻度间的变化数值，以及坐标的显示方式，如“Linear”就是普通的线性显示，“Log10”就是将坐标显示为以10为底的对数坐标。
当还有其它方式，不过最常用的是这里提到的两种。
当然，对数坐标也可先将数据计算成对数，然后显示方式就采用线性显示。
如果数据有断点，一般情况下作出的点线图也会在断点处断开（如下图），断点的连接，在origin5.0中利用“page control ”，而在origin7.0中利用“properties ” ，从中选中“display ”选项，将其中“Connect line across missing ”选中，就可使图通过断点相互连接（如下图）。
在origin7.0中，将鼠标置于图外空白处，点右键就可出来具有“properties ”选项的提示框。
Y A x i s T i t l eX Axis TitleB0510********Y A x i s T i t l eX Axis TitleB3．几个纵坐标510152025303540-2000200400600800100012001400 BY A x i s T i t l eX axis title0.00.20.40.60.81.0C 0246D要在一个图中画出具有两个或两个以上纵坐标的图形，可采用以下方法：先做出含有一个纵坐标的普通图，将鼠标置于图外空白处，点右键，从出现的提示框中选中“New Layer （Axes ）”工具栏，再从出现图选项中选择你想要添加的左标的方向（“上为X ＋左为Y ”，“上为X ＋右为Y ”，“上为X ”，“右为Y ”），如果只是增加纵坐标，即Y 轴，则选择“right Y ”就可以，选定后整个图呈现两层（在图的做上角有1和2两个小框，每次只能选中其中的一个框。
Origin-使用问题集锦
Origin-使⽤问题集锦Origin 使⽤问题集锦（5）47. 求助origin作图怎么画虚线。
现在有16个数据，希望前⾯的数据之间画实线，后⾯两个点之间画⼀条虚线，或者最后两个点之间画实线再画⼀个竖着的约等号，表⽰经过某些处理，得到最后⼀个数据。
希望⼤家帮帮忙！Answer:在线上右键选择Plot Details，在对话框中选择Line，将Style改成虚线的。
可以把前⾯的15个点作为⼀组数据，把最后两个点作为新的⼀组数据，将两组数据⼀起画图。
然后右键选择Plot Details，在Group⾥⾯将Edit Mode改成Independent，把第⼆条线改成虚线。
两条线的图标可以改成⼀样的。
51. 请问⼤家如何⽤origin8.0 画出带⽅差⽅形图？Answer:在每组数据后⾯加上⽅差数据，把此组数据column set as Y error 作图时全选就⾏了。
X，Y1，Y1 error，Y2，Y2 error。
都要选。
软件⾃动会把每⼀列Y error对应到他左侧的第⼀列Y数据上的，然后点column 就⾏。
52. 怎么⽤Origin软件来求导？如果有两列数，分别是x、y，然后需要对这两列数进⾏求导（即y对x求导），求导的结果，然后令其中的x=1,如何来进⾏这些操作呢？Answer:⽅法⼀: 选中两列数据, 直接在analysis/calculus 菜单中选择求导项。
⽅法⼆:直接作图,再在图形界⾯的窗⼝中选择analysis/calculus or ..（如楼上所述），在对话框设置中你还可以选择是否做出导函数曲线来。
最笨的⽅法就是⾃⼰⼿⼯定义是向前差分,向后差分还是中间差分了。
53. 图像处理中的px啥意思？这⾥的4px以及6px 体现到origin⾥⾯是指线宽吗？怎么在origin 图上显⽰呢？或者说怎么将4px 在origin 中体现出来呢？请解答红⾊部分：偶还想知道的是4px 和6px 对应到origin 的width我该分别选多少呢？Answer:(I) 是指图像分辨率像素图像分辨率通常是按照英⼨来设置的，通常为了计算⽅便⽽使⽤厘⽶为单位。
ORIGIN使用中常见的问题
附录：有关ORIGIN使用中常见的问题一、数据的输入1、直接输入打开ORIGIN默认的是出现一个包含2个数据列的名为DATA1的WORKSHEET表格，第一列为X，第二列为Y。
可输入一组X、Y实验数据。
如果是同一X值下有多个对应的Y值，可按工具栏上的添加列按钮，根据需要添加相应的数据列；如果是想把不同的数据画在同一个坐标系中，如将X、Y；X1、Y1；X2、Y2；X3、Y3对应的数据都画到同一个坐标系中，可以在现有的两列数据列后再添加6个数据列，分别将第三列、第五列第七列设为X列，然后将数据列全部选中，点击相应的曲线类型产生相应的曲线。
2、输入有规律的数据曲线生成后，双击曲线，可打开对话框，从中修改曲线相应的属性，如曲线的颜色、线型、连接方式、数据点符号形状、大小、颜色等。
双击坐标轴，可在打开的对话框中设置坐标轴的属性，如坐标轴的起点与终点值，标记条间隔、样式，是否显示坐标轴等。
双击坐标轴标签，可以编辑坐标轴标题，其中有上下标、希腊字符等。
双击图例标签，可以编辑对应的曲线标记。
双击左上角的坐标系按钮（或叫层按钮，ORIGIN中，把一个坐标系称为一个层LAYER），可打开坐标系属性按钮。
对坐标系中的数据曲线进行添加、去除等操作。
双击图形窗口中的空白处，可打开页面属性设置对话框，对页面的大小、颜色等进行设置。
2、从文件输入数据ORIGIN7.0可输入各种格式的数据，在输入之前，必须有一个空的数据表格，即WORKSHEET，从文件菜单中选择输入（IMPORT），然后在出现的子菜单中选择相应的数据文件格式。
7.0支持红外SPC格式文件，可以直接输入并作图；1保存为文本文件的数据也可直接输入。
也可以从EXCEL表格中输入数据。
①多组数据共存与一个坐标系及数据处理时曲线的选择的问题②多Y轴坐标系问题及数据作图③特殊坐标系（T型坐标系）④曲线平滑问题（用插值法解决不均匀X值）⑤面积积分问题（利用区域选择工具可限定积分区域）⑥数据预处理问题⑦利用脚本窗口解决特殊要求问题（LABTALK编程）⑧描图问题二、画曲线上某点的切线时常有人问起，如何画曲线上某点的切线，这里给出一个ORIGN网站提供的插件Tangent Lines，下载附件，解压得到一个.opk文件，打开ORIGIN，将该文件拖入ORIGIN窗口内即可自行安装，生成两个按钮，用那个数据读取按钮选择你所画曲线上的某一数据点，双击鼠标则生成一条过该点的切线。
ORIGIN使用中常见的问题
附录：有关ORIGIN使用中常见的问题一、数据的输入1、直接输入打开ORIGIN默认的是出现一个包含2个数据列的名为DATA1的WORKSHEET表格，第一列为X，第二列为Y。
可输入一组X、Y实验数据。
如果是同一X值下有多个对应的Y值，可按工具栏上的添加列按钮，根据需要添加相应的数据列；如果是想把不同的数据画在同一个坐标系中，如将X、Y；X1、Y1；X2、Y2；X3、Y3对应的数据都画到同一个坐标系中，可以在现有的两列数据列后再添加6个数据列，分别将第三列、第五列第七列设为X列，然后将数据列全部选中，点击相应的曲线类型产生相应的曲线。
2、输入有规律的数据曲线生成后，双击曲线，可打开对话框，从中修改曲线相应的属性，如曲线的颜色、线型、连接方式、数据点符号形状、大小、颜色等。
双击坐标轴，可在打开的对话框中设置坐标轴的属性，如坐标轴的起点与终点值，标记条间隔、样式，是否显示坐标轴等。
双击坐标轴标签，可以编辑坐标轴标题，其中有上下标、希腊字符等。
双击图例标签，可以编辑对应的曲线标记。
双击左上角的坐标系按钮（或叫层按钮，ORIGIN中，把一个坐标系称为一个层LAYER），可打开坐标系属性按钮。
对坐标系中的数据曲线进行添加、去除等操作。
双击图形窗口中的空白处，可打开页面属性设置对话框，对页面的大小、颜色等进行设置。
2、从文件输入数据ORIGIN7.0可输入各种格式的数据，在输入之前，必须有一个空的数据表格，即WORKSHEET，从文件菜单中选择输入（IMPORT），然后在出现的子菜单中选择相应的数据文件格式。
7.0支持红外SPC格式文件，可以直接输入并作图；1保存为文本文件的数据也可直接输入。
也可以从EXCEL表格中输入数据。
①多组数据共存与一个坐标系及数据处理时曲线的选择的问题②多Y轴坐标系问题及数据作图③特殊坐标系（T型坐标系）④曲线平滑问题（用插值法解决不均匀X值）⑤面积积分问题（利用区域选择工具可限定积分区域）⑥数据预处理问题⑦利用脚本窗口解决特殊要求问题（LABTALK编程）⑧描图问题二、画曲线上某点的切线时常有人问起，如何画曲线上某点的切线，这里给出一个ORIGN网站提供的插件Tangent Lines，下载附件，解压得到一个.opk文件，打开ORIGIN，将该文件拖入ORIGIN窗口内即可自行安装，生成两个按钮，用那个数据读取按钮选择你所画曲线上的某一数据点，双击鼠标则生成一条过该点的切线。
ORIGN8.0中常见问题解决
ORIGN8.0中常见问题解决1. 如何将origin多个图层的图例放到一个图上？用Origin中创建了多层图形，即所谓的多个Layer。
这是往往需要新建图例（即Legend），以便清楚地标明每条曲线表示的含义。
如何自动生成所有图层的图例呢？默认情况下，通过Graph菜单的New Legend 命令，Origin只会自从生成当前活动图层的图例。
如果要将所有图层的图例都放在一起，可以进行如下操作（以Origin 8.0为例）：1、从Graph菜单选择“update legend”—“open dialog”；2、在弹出的控制面板中，将“Destination”设置为“Whole Page”，将“Update mode”设置为“Reconstrut”，“Legend”设置为“One legend of all”，其它地方根据自己的需要设定即可。
3、点击Apply或OK按钮即可实现上述要求了。
2. 选择菜单命令Format/Page或者在Graph窗口的灰色部分双击鼠标，打开Plot Details对话框，在左边的窗口中选中Graph名称，再在右边的窗口选中Legends。
将其第三个复选框前的选项去掉，即Indicate Active Dataset ；选中的话，如果图层有几组数据，那么就可以通过单击曲线图例来选中该组数据，被选中的数据曲线图例带有个小方框！方法一：原始数据法1分别打开origin，然后找到两张origin图的数据，将两个或多个数据通过复制粘贴放到一个Date数据框中。
2选中数据，右键——Set as——XY XY，设置横纵坐标。
3点击作图界面左下角的Line作图。
方法2：利用图层管理作图1如果在一张图origin中不想出现多张图数据重合（两张或者是多张图以上下排列或者是左右排列的顺序出现），那么此时需要利用layer工具。
此时点击添加图层按钮，添加新图层。
2图层添加后，设置数据和图层关联。
附录有关ORIGIN使用中常见的问题
目录第一章Origin基础知识 (5)一、工作环境 (5)1.1工作环境综述 (5)1.2 菜单栏 (6)二、基本操作 (7)第二章简单二维图 (7)2-1输入数据 (7)2-2、绘制简单二维图 (8)2-3设置列属性 (8)2-4、数据浏览 (9)2-5、定制图形 (9)2-5-1 定制数据曲线 (9)2-5-2 定制坐标轴: (10)2-5-3 添加文本说明 (10)2-5-4 添加日期和时间标记 (11)2-5-5 利用左侧的菜单 (11)第三章数据管理 (12)3-1 导入数据文件 (12)3-2 变换数列 (13)3-3 数据排序 (14)3-4 频率记数 (14)3-5 规格化数据 (15)13-7 屏蔽曲线中的数据点 (16)3-8 曲线拟合 (16)第四章绘制多层图形 (17)4-1 打开项目文件 (17)4-2 Origin的多层图形模板 (17)4-3 在工作表中指定多个X列 (19)4-4 创建多层图形 (20)4-4-1 创建双层图 (21)4-4-2 关联坐标轴 (22)4-5 存为模板 (22)第五章非线性拟合 (23)5-1 使用菜单命令拟合 (23)5-2 使用拟合工具拟合 (24)5-3 非线性最小平方拟合NLSF (24)第六章数据分析 (27)6-1 简单数学运算 (27)6-1-1 算术运算 (27)6-1-2 减去参考直线 (28)6-1-3 垂直和水平移动 (28)6-1-4 多条曲线平均 (28)6-1-5 插值 (29)6-1-6 微分 (29)6-2 统计 (29)26-4 平滑和滤波 (30)6-5 基线和峰值分析 (30)第七章绘制三维图形 (31)7-1把工作表转为矩阵 (31)7-1-1 导入数据 (31)7-1-2 类型转换 (31)7-2 创建三维表面图和等高线图 (32)7-3 定制三维图形 (33)第八章创建版面页 (34)第九章Origin中Excel的使用 (34)第十章数据的输入输出 (34)10-1 数据导入导出 (34)10-2 图形和版面的导出 (36)10-3 在其它应用程序中使用Origin (36)附录：有关ORIGIN使用中常见的问题 (38)一、数据的输入 (38)二、画曲线上某点的切线 (39)三、如何在一个图中设置上下两个具有某种关系的X轴？ (39)四、调换数据列的前后顺序 (41)五、如何将不同条件下得到的许多组XY以3D的方式表达出来？ (41)六、如何使复制的ORIGIN图形只包括坐标和曲线？ (42)七、如何平移坐标系里的曲线？ (43)八、如何去除相同的重复数据？ (43)3九、如何给坐标刻度加单位？ (43)十、图形放大方式 (44)十一、怎样在字符上面加一横线表示无量纲变量？ (44)十二、如何用origin 7.0将两个峰叠加？ (44)十三、能否做一个多元的二次回归？ (45)十四、在ORIGIN中能否画一个4D的图形？ (45)十五、如何快速找到拟合曲线中任一X值对应的Y值？ (45)十六、如何调整坐标轴的位置？ (46)十七、如何作曲线指定点上的切线（一条或多条）？ (46)十八、如何画一个f(x,y)=0函数据的图像？ (47)十九、如果定义如下图的坐标标签？ (47)二十、如何批量将每列的数据乘以同一个数？ (49)二十一、如何在Origin 画3D 图 (49)origin高级使用技巧 (57)1.怎么求非自然数为底的幂函数 (57)45第一章 Origin 基础知识Origin 是美国Microcal 公司出的数据分析和绘图软件,现在的最高版本为7.0 /特点：使用简单，采用直观的、图形化的、面向对象的窗口菜单和工具栏操作，全面支持鼠标右键、支持拖方式绘图等。
ORIGIN使用中常见的问题
附录：有关ORIGIN使用中常见的问题一、数据的输入1、直接输入打开ORIGIN默认的是出现一个包含2个数据列的名为DATA1的WORKSHEET表格，第一列为X，第二列为Y。
可输入一组X、Y实验数据。
如果是同一X值下有多个对应的Y值，可按工具栏上的添加列按钮，根据需要添加相应的数据列；如果是想把不同的数据画在同一个坐标系中，如将X、Y；X1、Y1；X2、Y2；X3、Y3对应的数据都画到同一个坐标系中，可以在现有的两列数据列后再添加6个数据列，分别将第三列、第五列第七列设为X列，然后将数据列全部选中，点击相应的曲线类型产生相应的曲线。
2、输入有规律的数据曲线生成后，双击曲线，可打开对话框，从中修改曲线相应的属性，如曲线的颜色、线型、连接方式、数据点符号形状、大小、颜色等。
双击坐标轴，可在打开的对话框中设置坐标轴的属性，如坐标轴的起点与终点值，标记条间隔、样式，是否显示坐标轴等。
双击坐标轴标签，可以编辑坐标轴标题，其中有上下标、希腊字符等。
双击图例标签，可以编辑对应的曲线标记。
双击左上角的坐标系按钮（或叫层按钮，ORIGIN中，把一个坐标系称为一个层LAYER），可打开坐标系属性按钮。
对坐标系中的数据曲线进行添加、去除等操作。
双击图形窗口中的空白处，可打开页面属性设置对话框，对页面的大小、颜色等进行设置。
2、从文件输入数据ORIGIN7.0可输入各种格式的数据，在输入之前，必须有一个空的数据表格，即WORKSHEET，从文件菜单中选择输入（IMPORT），然后在出现的子菜单中选择相应的数据文件格式。
7.0支持红外SPC格式文件，可以直接输入并作图；1保存为文本文件的数据也可直接输入。
也可以从EXCEL表格中输入数据。
①多组数据共存与一个坐标系及数据处理时曲线的选择的问题②多Y轴坐标系问题及数据作图③特殊坐标系（T型坐标系）④曲线平滑问题（用插值法解决不均匀X值）⑤面积积分问题（利用区域选择工具可限定积分区域）⑥数据预处理问题⑦利用脚本窗口解决特殊要求问题（LABTALK编程）⑧描图问题二、画曲线上某点的切线时常有人问起，如何画曲线上某点的切线，这里给出一个ORIGN网站提供的插件Tangent Lines，下载附件，解压得到一个.opk文件，打开ORIGIN，将该文件拖入ORIGIN窗口内即可自行安装，生成两个按钮，用那个数据读取按钮选择你所画曲线上的某一数据点，双击鼠标则生成一条过该点的切线。
一些使用origin编辑的技巧看
一些使用origin作图的小小技巧重叠峰的分离 几个单独的峰由于靠得很近，会导致形成一个重叠峰的形成。
如果想计算几个峰之间的面积比的话，就需要先把这个重叠峰分离成几个单独的峰。
举个例子，比如在做聚合物多晶x射线衍射的时候，不同晶型的衍射峰与无定形部分的衍射峰彼此重叠，这些峰对应的面积比与它们之间的含量比成线性关系。
通过计算晶体衍射峰的面积与无定形衍射峰的面积，就可以大致的到聚合物的结晶度。
将数据作图后（注意，这里的数据一般间隔的非常近，所以作出的图点与点之间也比较连续），检查菜单栏data中看需要分峰的数据是否被勾上了。
没勾的话就选中。
※注意，如果数据的x范围很大，而需要分峰的部分很小，比如，整个数据的x轴的范围是0-100,而需要分的重叠峰的位置在40-60，其他部分均为平的基线或其他无关的峰，那么我们就需要在worksheet表格里把0-40，以及60-100的数据都删掉，只留40-60这段范围的数据。
这步是一定要做的，否则分出来的峰非常不准。
※ 删除不需要的数据后，在graph窗口中可以看到只留下了重叠峰的数据图，这时点菜单栏中的analysis->fit multi peaks->guassian or lorentzian（这两个什么区别我也不是很清楚，感觉作出来的图是一样的），选中一个拟和方法后，会跳出一个对话框number of peak，问你要分成几个峰，输入个数确定后，又跳出一个对话框问你估计的半峰宽。
这里用它的默认的就好了。
然后在图上观察你认为的几个单独峰的位置，双击你认为的位置后，会出现一条垂直的虚线，直至将几个峰的峰值位置选好后，可以看到这个重叠峰就被分成了几个单独的峰。
其中绿色的拟和曲线是被分成的每个单独的峰，红的是这几个绿色峰的加和，红色的线应该跟你原来的重叠峰吻合的非常好。
根据图中的信息框的内容可以得到拟和出来的峰函数的系数值。
根据result窗口里面的信息可以得到峰额面积，半峰宽以及中心位置。
一些使用origin编辑的技巧
一些使用origin作图的小小技巧1.如何设置图片边距？以前绘图的时候就发现一个问题，绘图之后需要把图像拷贝到word中，而最常用的拷贝方法是选择菜单“Edit|Copy Page”，但是这样考到word中的图像的边距很大，不仅不美观，而且占用论文的空间，以前使用的一个替代的方法是把图像抓到画图板中，然后去掉边距，虽然这样能减小图像的边距，但是图像的清晰度大大降低了。
这个问题完美的解决方法其实很简单，选择菜单中的“Tools|Options|Page|Clip Border”设置为0即可。
2.如何设置特殊字符、模板等？在origin中插入℃后，考到其它的地方经常会变形或不识别，有一个好的办法就是输入“O”（字母O，不是数字0)和大写字母"C",然后把“O”设为上标，这样做在发表文章时也是认可的（包括外文文章）另外一种方法（自己发明，后来发现有人也一样这样实现了），在origin中插入℃后，考到word 里经常会变形或不识别，解决这个问题的方法是,先在word 里插入符号" ℃"然后复制粘贴到origin里,记住此时一定要将"℃"选中后将其字体设置为宋体,这时保存后的origin再粘贴到word里就不会有问题了.(有时"℃"字符可能会在设置字体时旋转90度,请在origin文本设置里再将其旋转回来就可以了)，希望对大家有帮助。
其他特殊符号也可以采用word中编辑，再copy回origin中的方法。
或者直接输出为图（有多种格式可供选择，通常TIF最佳……也最符合投稿要求）通常做完实验，我们都会用origin作图。
因为“细节决定成败”，所以连图上的标识，字体大小什么的都要规定。
比如x，y轴上的tick要向内（默认为向外），轴上的数字要大一点，轴标识也要大一点，图中scatter要15磅，线条要2磅，而默认的大小都不是我们想要的大小。
origin_作图常用技巧
1．利用origin计算利用origin可以进行整列数据的计算，方法为先选中要计算的数据列（或选中空的数据列），点鼠标右键，选择提示框中的“Set Column Value”，在提示框中编写计算公式即可（注意公式编写时与编写计算机程序中的计算公式相似，同时可通过改变提示框右上角的起始和终止位置即可控制只对选中列中的某些数据进行计算）。
（常用计算函数有：log(x，底)（任意底的对数），log10(x)（10为底的对数），ln（x）（自然对数），exp(x)（e的x次密）, power(x，密)（任意底的密），SQRT（x）（开平方））2．基本的作图方法及注意事项剪切速率的表示（字符上面加点），分两步完成，分别写出“γ”和“.”，再将“.”移动到“γ”上面相应位置，因为在origin内没有向公式编辑器一样的模版，可以得到字符上加点的字符。
用鼠标双击图中坐标，从出现的提示框中选中“Scale”栏，从中可以改变坐标的起始数值，相邻刻度间的变化数值，以及坐标的显示方式，如“Linear”就是普通的线性显示，“Log10”就是将坐标显示为以10为底的对数坐标。
当还有其它方式，不过最常用的是这里提到的两种。
当然，对数坐标也可先将数据计算成对数，然后显示方式就采用线性显示。
如果数据有断点，一般情况下作出的点线图也会在断点处断开（如下图），断点的连接，在origin5.0中利用“page control ”，而在origin7.0中利用“properties ” ，从中选中“display ”选项，将其中“Connect line across missing ”选中，就可使图通过断点相互连接（如下图）。
在origin7.0中，将鼠标置于图外空白处，点右键就可出来具有“properties ”选项的提示框。
Y A x i s T i t l eX Axis TitleY A x i s T i t l eX Axis Title3．几个纵坐标510152025303540-2000200400600800100012001400 BY A x i s T i t l eX axis title0.00.20.40.60.81.0C 0246D要在一个图中画出具有两个或两个以上纵坐标的图形，可采用以下方法：先做出含有一个纵坐标的普通图，将鼠标置于图外空白处，点右键，从出现的提示框中选中“New Layer（Axes）”工具栏，再从出现图选项中选择你想要添加的左标的方向（“上为X＋左为Y”，“上为X＋右为Y”，“上为X”，“右为Y”），如果只是增加纵坐标，即Y轴，则选择“right Y”就可以，选定后整个图呈现两层（在图的做上角有每次只能选中其中的一个框。
origin画图空白过大调整(调整画布大小)
画布过大，而做的图相对较小，则导入Word 时候，会有很大空白，不是太美观。
调整方法：在下图左上角的位置鼠标右键双击
双击后会弹出如下对话框，选择大小/速度 空白
过宽空白
过宽空白过宽空白过宽
先调整左（L）和上（T）调整合适的大小,此处采用左（13）上（3）
则图变成如下样子：
调整后，看左上角的变化，间距明显变小调整前
然后进一步调整右侧和下册，方法如下：
调节宽度（W）和高度（H），此处采用宽（85）高（84）
则图会进一步被调整如下：
调整后调整前最后看调整效果：
调整后
调整后。
经验-Origin做柱状图常遇问题-柱状图X坐标轴如何设置—小技巧
经验：Origin做柱状图常遇问题/柱状图X坐标轴如何设置—小技巧
对于每个搞科研的人来说，origin这个作图软件是必不可少的！但是，对于新手来说（我也算是半个新手*^__^*），它有时候显得有点高深，不知道该如何设置。
就拿这次来说吧，同门要画一个性能随含量变化的柱状图（希望大体效果希望如上图，上图还没完全设置好），但是不知道该如何设置X坐标轴，因为含量的变化区间不是固定的，例如10%，20%，40%，60%等，所以画的柱状图不好看（如下图）。
因为前两天才画了类似的柱状图，所以自告奋勇去帮同门解决，但是按照之前的方法没搞出来，经过搜索+尝试，发现了一个小窍门(*^__^*) …….
那么该怎么设置呢？很简单，右键点击坐标轴Properties——Tick Labels——Show Major Labels的Type那里选择Text from dataset——然后在dataset里面选择你想设置为X轴的列——Apply，就完成了。
本来以为很简单就解决了。
但是问题又来了！（见下图右下角）可以看出，X轴坐标已经是达到想要的情况了，但是为什么上面的柱状图成一片了呢，而且怎么设置都无效！
后来搜索了一下别人的情况，做了个尝试，然后问题就解决了，还是看图说话吧：
没错，就是把X坐标轴数据的纯数字加上一些标记，例如字母或者百分号等（具体原因不详！），初步的效果如右下角，在经过设置就能得到好看的柱状图！。
