UPS产品简介

合集下载

BYD_UPS产品

转换开关市电滤波稳压负载逆变器
正弦波波形
整流器电池

2. UPS的分类
在线式UPS英文On Line UPS
市电正常时，市电经过整流器(AC/DC)、逆变器(DC/AC)给负载提供能量。市电异常时，电池经过升压变换器(DC/DC)、逆变器(DC/AC)给负载提供能量。无论是市电正常与否，逆变器始终处于工作状态，从根本上消除了来自电网的电压波动和干扰对负载的影响，真正实现了对负载的无干扰、稳压、稳频以及零转换时间。同时新增加一个旁路，关机时各个变换器停止工作，市电可以通过旁路直接给负载供电。当然，从旁路转出或者转入输出都不会断电。

1.UPS基本功能
对于精密的设备，如数据库设备、通信设备、医疗设备等，对供电电源要求比较高，假如出现上述问题会造成数据丢失、控制混乱甚至系统瘫痪的现象。而用UPS处理后的电源可以完全隔离上述各种市电对于设备的干扰。基本功能: 提供备用电源. 改善电源质量.

LOAD 1
BAT 2
BAT 1
静态旁路
市电电源
EMI 滤波器
整流器 AC/DC
+BUS
升压DC/DC变换器
-BUS
逆变器 DC/AC
EMI 滤波器
输入RLY
充电器
逆变RLY
电池RLY
蓄电池组
过载
F/A
LOAD 5 市电 LOAD 4 旁路
BAT 5
4.1.2.电池模式(电池自检)
BAT 4
1、条件： (1) 市电异常，如无市电、市电电压或频率超范围；或进入电池自检模式 (2) 电池供电正常 2、状态：输入RLY断开，电池RLY闭合，逆变RLY打到逆变器输出端

1UPS产品基础知识(产品部)解析

为什么需要UPS
•信息社会中各行各业使用的精密设备随时会受到电源污染的危害电源污染--严重影响信息设备安全和运行效率!
瞬态尖峰、 —— 造成服务器、计算机、路由器、电源浪涌、磁盘阵列等设备硬件损坏高压脉冲、
谐波污染线间噪声频率漂移
—— 造成莫名其妙“死机”、网络传输误码率大增，数据传输速度低下
在线式市电模式下逆变器状态 Dalta变换 85％能量直接市电提供，较高，无法解决电网谐波污染等问题互动式后备式
工作最高
热备中等
（不停电、近似稳压功能）
不工作低
（仅近似不停电功能）
输出电源质量
（不停电、稳压、净化功能）
切换时间功率范围成本
零 >1 kVA 高
零 10KVA 较高
为什么需要UPS UPS的四大功能
1、不停电功能 2、交流稳压功能 3、净化功能 4、管理功能解决电网停电问题解决网压剧烈波动问题解决电网与电源污染问题解决交流动力维护问题
第一讲：UPS基础知识概要
1 2 3 4
5
为什么需要UPS UPS系统结构常见UPS产品种类 UPS产品配置指南 UPS新技术
常见UPS产品种类
按电池位置不同，UPS分为：
电池内置式UPS（标准机型）电池外置式UPS（长延时机型）
按多机运行方式不同，UPS分为：
简单串联热备份UPS 交替串联热备份UPS 并联冗余UPS
按工作原理不同，UPS分为：
后备式UPS 互动式UPS 在线式UPS
常见UPS产品种类:后备式UPS的基本原理
Main inverter
AC
3 phase output

艾默生SYNERGY 系列工业UPS介绍

冶金行业应用场景
一般采用分散供电方式鼓风、备煤、筛焦、炼钢烧结、焦化、酸洗、高炉脱硫、精炼、连铸、轧钢
SYNERGY(塞纳)系列UPS概述

完全按照客户个性需求进行定制设计的工业产品

不同的容量（三进单出2~160KVA，三进三出10~300KVA）输出电压（单相：240/230/220/120/115/110, 三相：380V/400/415) 直流母线电压（220VDC：5-80KVA，110V： 5-20KVA ）输入、旁路隔离变压器 IP防护等级两台UPS共用一组电池铅酸、镍镉、开口电池颜色（可选） ……
工频机采用可控硅整流技术，系统可靠性高输出配置隔离变压器，零地电压增量为零，更可靠保证负载运行输出隔离变压器自身短路阻抗的作用及高频衰减隔离特性，使得工频机具有很好的抗负载冲击能力，降低负载突变和短路对UPS的影响通过变压器的负载重新分配，提高了 UPS 带不平衡负载的能力。输出变压器具有3N次谐波电流的隔离能力，带非线性负载的能力强；即使在 UPS 故障的情况下也不存在输出直流电压的风险，负载更加安全可靠；可以实现主旁路不同输入源的配置方案，满足高可靠性场地的配电要求；隔离变压器重新生成中心点， UPS 输入零线中断时可正常工作。电池直接挂接母线，在负载不足满载时可将剩余的整流器容量用于充电，特别适应中国客户长延时配置后备电池的需求电池直接挂接母线，逆变效率高，节省电池的配置容量
1
单进单出UPS
10
20
60 80
三进三出UPS
200
800
三进单出UPS
UPS在工业应用领域的使用特点

艾特邦 93E UPS 产品简介说明书

The Eaton 93E: simply effectiveEnergy-ef ﬁcient designWith a transformer-free design and sophisticated sensing and control circuitry the 93E is capable of achieving up to a 99% efﬁ-ciency rating, making it one of the most energy-efﬁcient UPSs in its class - and it still provides maximum load protection. Unlike most high efﬁciency UPSs, the 93E:takes the appropriate actionHigh system efﬁciency reduces utility cost, extends battery run times and ensures cooler operating conditions.Real compatibility-T rue reliability®technology makes it possible toparallel up to six UPSs to increase availability or add capacity.line, thus eliminating single point of pact & serviceable designSmall footprint occupies minimal ﬂoor space:producing equipmentThe 93E is easily and quickly serviced to provide the highest levelof an external load.Flexible installation optionsEaton’s range of accessories for the 93E provides ﬂexible instal-lation options that expedite deployment and save valuable space.The aesthetically designed accessories enable coordinated solu--lation time and total cost.Application• Small and Medium data centres • Industrial automation equipment • Telecommunications• HealthcareThe Eaton 93E UPS delivers simply effective power protection for ever-expanding loads in today’s space-constrained data centres. Facilitating a lower total cost of ownership (TCO) through a combination of energy-efﬁciency, high reliability and a compactfootprint the 93E is an ideal solution for small - to medium - sized data centres and otherapplications desiring highly reliable power protection.15kVA - 200kVAConnectivityEaton’s heritage in industry-leading UPS design and productionhas been safeguarding the crit-ical systems of businesses across the globe. Whether protecting a single desktop or the largest data centre, Eaton solutions provide clean, mission-critical applicationsWe offer a comprehensive range of environmentally-sen-sitive, efﬁcient, reliable UPSs, surge protective devices, remote monitoring, meters,-professional services.managers to effectively manage-ness segment, including data centres, retail outlets, health-care organisations, governmen-tal agencies, manufacturing ﬁrms, broadcasting companies,variety of other applications.helping you achieve your busi-environmentally sustainable enterprises.User Interfaceto measurements, controls and settings.Software-redundancy capabilitiesEATON 93E UPS3A world-class support structureAs an industry-leading UPS that our service standards meet your needs precisely. detecting and addressing prob-lems before they happen. In the Asia Paciﬁc region Eaton´sup-to-date training on the latest products and technologies. We conﬁdently guarantee the of our servicing resources to provide a dedicated support your equipment is running safely, reliably, sustainably and energy-efﬁciently at all times.Sales and Service180****57582020Toll Free Hotline:EPQ-93E-DS-006/April 2020/DigitalEaton 93E UPS T echnical Speci ﬁ c at ionsPower Ratings 15kVA/13.5kW 20kVA/18kW 30kVA/27kW 40kVA/36kW 60kVA/54kW 80kVA/72kW 100kVA/90kW 120kVA/108kW 160kVA/144kW200kVA/180kWTopologyDouble-conversion online UPS Operating frequency 50/60 Hz (40 to 72 Hz) Input power factor >0.99 typical Input current distortion ≤5% THDElectrical input Nominal input voltage 400/230V, 4 wire (380/415V selectable)Input voltage range -15%, +20% from nominal (400V) at 100% loadwithout depleting batteryElectrical output Nominal output voltage 400/230, 4 wire (380/415V selectable)Output voltage regulation ±1% Static; <5% dynamic at 100% resistive loadchange, <20 ms response timeBattery Battery 192 to 240 Cells (Continual selectable for 15-80kVA)216/222/228/234/240 Cells (Selectable for 100-200kVA)Charging method ABM Cyclic ChargingGeneral Ef ﬁciency >98% High-ef ﬁciency mode (15-80kVA) >98.5% High-ef ﬁciency mode (100-200kVA)>94% Double conversion mode (15-200kVA) Overload 150% for 1 minute, 125% for 10 minutes,>150% for 150msUPS bypassAutomatic on overload or UPS failure Parallel technology®Powerware Hot Sync Technology Dimensions W x D x H (mm) 500 x 710 x 960 15-20kVA (with internal battery) 500 x 710 x 1230 30kVA (with internal battery) 500 x 710 x 1500 40kVA (with internal battery) 600 x 800 x 1876 60-200kVACabinet rating IP20 with standard washable dust ﬁlters Weights without 72kg 15/20kVA internal battery 88kg 30kVA 120kg 40kVA 202kg 60kVA245kg 80kVA 283kg 100kVA 311kg 120kVA 457kg 160/200kVAWeights with internal battery 272kg 15/20kVA376kg 30kVA 490kg40kVACommunications Display Graphical LCD with blue backlight LEDs(4) LEDs for notice and alarm Audible alarmsYesCommunication ports (1) RS-232, (1) USB, (1) EPOCommunication slots (2) Mini-slot communication bays EnvironmentalOperating temperature 0ºC to +40ºCBatteries recommended max. +25ºC Storage temperature -25ºC to +55ºC without batteries+15ºC to +25ºC with batteries Relative humidity 5-95%, non-condensingAudible noise 15-20kVA ≤55 dBA at 1m typical 30-40kVA ≤62 dBA at 1m typical 60-120kVA ≤65 dBA at 1m typical160-200kVA ≤70 dBA at 1m typicalAltitude <1000m at +40°C Certi ﬁcations EMI standards EN55022/EN55024EMC compliance IEC 62040-2Quality ISO 9001: 2000 and ISO 14001:1996Communication accessories Network-MS Web/SNMP Card Modbus-MS Web/SNMP and Modbus Card Relay-MS Relay (Dry Contact) Card -DB9 Connection Industrial Relay Relay (Dry Contact) Card -Terminal Connection 116750224-001 Environmental Monitor Probe (EMP) kit (need to plug into Web/SNMP Card or Web/SNMP and Modbus Card to work System accessoriesBattery cabinets & battery circuit breakers (60-200kVA)Maintenance Bypass Switches (MBS) (100-200kVA, standard on 15-80kVA)Top cable entry (60-200kVA)System parallel modules (60-200kVA)Dual input kit (15-80kVA)IP21 hood (15-200kVA)Rear chimney (60-200kVA)Due to continuous product improvements, speci ﬁcations a re subject to change without notice.。

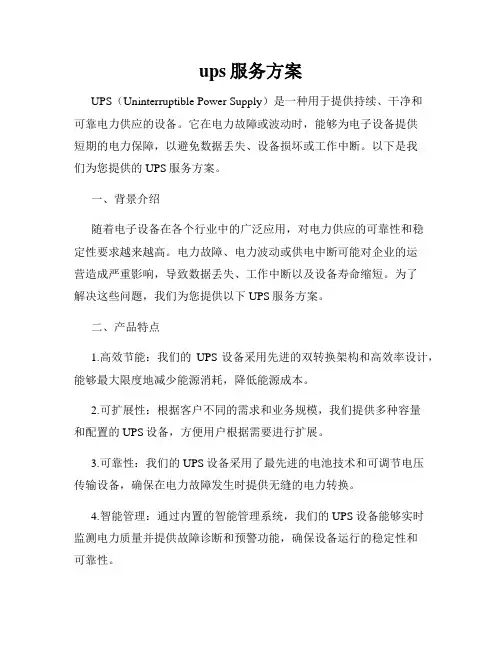

ups服务方案

ups服务方案UPS（Uninterruptible Power Supply）是一种用于提供持续、干净和可靠电力供应的设备。

它在电力故障或波动时，能够为电子设备提供短期的电力保障，以避免数据丢失、设备损坏或工作中断。

以下是我们为您提供的UPS服务方案。

一、背景介绍随着电子设备在各个行业中的广泛应用，对电力供应的可靠性和稳定性要求越来越高。

电力故障、电力波动或供电中断可能对企业的运营造成严重影响，导致数据丢失、工作中断以及设备寿命缩短。

为了解决这些问题，我们为您提供以下UPS服务方案。

二、产品特点1.高效节能：我们的UPS设备采用先进的双转换架构和高效率设计，能够最大限度地减少能源消耗，降低能源成本。

2.可扩展性：根据客户不同的需求和业务规模，我们提供多种容量和配置的UPS设备，方便用户根据需要进行扩展。

3.可靠性：我们的UPS设备采用了最先进的电池技术和可调节电压传输设备，确保在电力故障发生时提供无缝的电力转换。

4.智能管理：通过内置的智能管理系统，我们的UPS设备能够实时监测电力质量并提供故障诊断和预警功能，确保设备运行的稳定性和可靠性。

5.易于维护：我们提供全面的售后服务和维护支持，包括定期巡检、备件更换和远程监控等，以确保UPS设备的长期稳定运行。

三、应用场景我们的UPS服务方案适用于各行各业，特别是在以下场景中得到广泛应用：1.数据中心：UPS设备可以保证数据中心服务器、网络设备和存储系统的持续供电，防止数据丢失和服务中断。

2.医疗设备：UPS设备可以为医院的关键设备如手术室设备、ICU设备和急救设备提供可靠的电力保障，确保患者的生命安全。

3.电信基站：UPS设备可以为移动通信基站提供稳定的电力供应，保证通讯网络的正常运行。

4.工业自动化：UPS设备可以为工厂的自动化设备和生产线提供可靠的电力保障，避免生产中断和设备损坏。

四、服务流程1.需求分析：我们的专业团队将与客户合作，了解客户的需求和特定业务场景，以确定最佳的UPS配置方案。

ups基本介绍

UPS基本介绍一、简介不间断电源（Uninterruptible Power Supply，简称UPS）是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源设备。

它主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。

当市电输入正常时，UPS将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS立即将机内电池的电能，通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

二、UPS的工作原理1. 正常工作状态在正常工作状态下，UPS通过电源线路将交流电压转换为直流电压，然后通过逆变器将直流电压转换为交流电压，为负载提供稳定的电源。

在这个过程中，UPS 还会对输出的电压进行监控和调整，确保其稳定性。

2. 电源中断状态当电源线路出现中断时，UPS会立即启动备用电源，通常是内置的蓄电池，通过逆变器将直流电压转换为交流电压，继续为负载提供电源。

这个过程几乎是瞬时的，因此被称为“不间断”。

三、UPS的主要组成部分1. 整流器：整流器是UPS的主要组成部分之一，它的主要作用是将交流电转换为直流电。

2. 蓄电池：蓄电池是UPS的重要组成部分，它的主要作用是在电源中断时提供备用电源。

3. 逆变器：逆变器是UPS的另一个主要组成部分，它的主要作用是将直流电转换为交流电。

4. 静态开关：静态开关是UPS的重要组成部分，它的主要作用是在电源中断时快速切换到备用电源。

四、UPS的主要类型1. 在线式UPS：在线式UPS是指在正常运行时，UPS直接从交流电源取电，并通过整流器和逆变器为负载提供电源。

在电源中断时，UPS会立即切换到蓄电池供电。

2. 离线式UPS：离线式UPS是指在正常运行时，UPS直接从交流电源取电，并为电池充电。

在电源中断时，UPS会立即切换到蓄电池供电。

3. 线上互动式UPS：线上互动式UPS是指在正常运行时，UPS直接从交流电源取电，并通过整流器和逆变器为负载提供电源。

华为UPS5000-E系列产品简介

HUAWEI TECHNOLOGIES CO., LTD.
Huawei proprietary. No spread without permission.
Page 4
可靠
高效
易用
智能
UPS5000-E亮点特性----可靠
全模块化冗余备件设计，无单点故障,除功率模块支持在线热插拔外，旁路模块，ECM模块都支持在线热插拔，完全消除系统单点故障
RT小机
HUAWEI TECHNOLOGIES CO., LTD.
UPS5000-E 40-320kVA
UPS5000-A 30-800kVA
UPS8000-D 200-600kVA
模块化UPS
高频塔式UPS
Huawei proprietary. No spread without permission.
年电费(RMB) 412, 235 259, 556 203, 130 149, 106 97, 333
比华为UPS多
支出电费
314, 902 162, 222 105, 797 51, 7 73
0
(RMB) 年电费总量/元
500000
400000
能耗降低76.4%
300000
200000
100000
Page 16
产品部件介绍——能源监控系统
1 接地端 5 BSC接口2 9 干接点接口 13 COM2接口
2 BSC接口1 6 并机接口2 10 MDU接口 14 COM1接口
3 并机接口1 7 指示灯 11 RS485接口 15 温度传感器接口
4 指示灯 8 干接点卡 12 FE接口 16 选配卡插框盖板
④
输出容量

ups报价方案

ups报价方案尊敬的客户，感谢您选择我们的UPS服务。

为了更好地满足您的需求，我们制定了以下报价方案，请您参考。

一、产品介绍我们提供多种UPS产品，根据不同的功率和功能需求，您可以选择适合您的UPS设备。

我们的UPS产品具有以下特点：1. 高效稳定：采用最新的能量转换技术，确保UPS在电网波动和故障时稳定输出可靠的电力。

2. 可靠性强：采用优质的电子元件和严格的生产工艺，保证UPS的长期稳定运行。

3. 适应性强：可根据客户需求进行定制，包括功率容量、电压规格、输出接口等。

4. 操作简便：提供友好的用户界面和远程管理功能，方便用户实时监控UPS的运行状态。

二、价格说明我们的UPS产品价格根据以下几个方面进行定价：1. 功率容量：UPS的功率容量决定了其价格，不同容量的UPS有不同的报价。

2. 电压规格：根据不同地区的电网电压，我们提供不同电压规格的UPS，价格也有所差异。

3. 附加功能：一些高级功能，如远程监控、电池寿命延长等，可能会对价格产生影响。

4. 售后服务：我们提供多种售后服务方案，如延长保修期、上门维修等，价格会因此有所不同。

请您提供详细的需求信息，我们将根据您的需求为您提供精准的报价。

三、报价方案根据您提供的需求信息，我们制定了以下报价方案供您参考：1. 方案一：- UPS型号：A型- 功率容量：1000VA- 电压规格：220V- 附加功能：无- 价格：1000元2. 方案二：- UPS型号：B型- 功率容量：2000VA- 电压规格：220V- 附加功能：远程监控- 价格：2000元3. 方案三：- UPS型号：C型- 功率容量：3000VA- 电压规格：380V- 附加功能：电池寿命延长- 价格：3000元以上报价仅供参考，具体价格还需根据您的实际需求进行定制。

请您与我们的销售人员联系，提供详细的需求信息，我们将为您制定最优惠的报价方案。

四、联系方式如有任何疑问或需要进一步了解我们的产品和报价方案，请随时联系我们的销售团队：电话：XXX-XXXXXXX邮箱：*************我们期待与您的合作，为您提供优质的UPS产品和服务。

易事特最新全系列UPS产品介绍

易事特全系列UPS产品简介易事特全系列产品简介
2011年4月
目录
• • • • • • • 1、易事特产品介绍 2、后备机EA200系列 3、在线互动式EA600N系列 4、高频机EA900系列 5、高频机EA990系列 6、工频机EA880 7、工频机EA890 8、模块化机EA660
二、易事特UPS产品介绍 UPS
易事特在线互动式UPS
ห้องสมุดไป่ตู้
正弦波在线互动式UPS 正弦波在线互动式
应用领域
家用PC、SOHO小型办公环境；小型通讯交换机、服务器；SOHO网络设备；商用POS机；工作站及其外围设备；银行终端、ATM系统等
性能特点
1. 高可靠性 2. 隔离、纯正弦波技术 3. LCD+LED显示方式： 4. 节能、环保模式 5. 超宽的输入范围 6. 高速同步转换 7. 人性化报警系统 8. 无人值守与智能监控 9. 在线UPS保护功能: 10. 智能空载自动关机技术（选件） 11. 自动选频 : 12. 电池检测:
后备机EA300系列 EA300 后备机EA200系列
在线互动式 EA600N系列
户外机EA600N系列
高频机外观
EA900系列 EA990系列 EA990系列
工频机外观
EA890系列 EA880系列
EA660系列
易事特后备机
网络时代的保护神
应用领域
家用PC、SOHO小型办公环境，小型通讯交换机， SOHO网络设备，商用POS机，工作站及其外围设备等
全数字化大功率UPS 全数字化大功率 DC600V (50节电池）
应用领域数据处理中心、计算机机房、电信、金融、证券、交通、税务、医疗、工业自动化性能特点 ● 双转换在线系统 ● 整流器IGBT高频转换技术 ● 低输入电流畸变率 ● 高输入功率因数 ● 20KVA以上带输出隔离变压器 ● 自动和手动旁路 ● 自动电池测试 ● 逆变器IGBT高频转换技术 ● 具有非线形带载能力，高峰值因数，输出电压失真低 ● 具很强的抗干扰能力 ● 独立的逆变器三相控制 ● 高瞬时过载能力 ● 超长的平均无故障MTBF（＞500.000h） ● 平均检修时间短MTTR（＜0.5 h﹚ ● 轻载的系统下仍然具有很高的系统效率，降低了运行成本 ● 便于管理，指导开机关机和诊断 ● SNMP/MODBUS/JBUS/远程监控 ● WINDOWS平台的操作软件 ● 并机可达6台

艾默生UPS产品介绍及特点

23
1-60KVA艾默生UPS特点：易管理
大屏幕显示，全中文界面，显示清晰，一目了然，操作简便
整流灯
旁路灯
电池灯逆变灯负载灯告警灯
U L33-0400L 2001-11-08
1 2 :5 0 :3 0
逆变开启
并机台数 2/4 本机编号 1
主路输入旁路输入交流输出本机负载并机负载电池数据
中大功率UL33系列三进三出UPS
单机容量20/30/40/60KVA
6
艾默生UPS产品系列：大功率Hipulse系列 •艾默生大功率Hipulse三进三出系列UPS包括单机容量80/120/160/200/ 300/400/600/800KVA长延时机型，共8种产品规格
大功率Hipulse系列三进三出UPS
输出
22
内置隔离变压器
1-60KVA艾默生UPS特点：易管理
实用的智能电池管理，有效解决了UPS蓄电池寿命短、维护困难的问题，延长电池使用寿命约50 ％
1、具备浮充温度补偿和自动均浮充转换功能 2、自动调节放电终止保护电压，避免电池过放电； 3、根据电池容量合理选择电池充电速度，自动、手动电池放电自检等功能大幅延长电池使用寿命； 4、可预测电池供电后备时间； 5、应用艾默生UPS监控软件，可对地点分散、数量众多的UPS定期自动进行充电放电管理和电池故障智能告警。
25
1-60KVA艾默生UPS特点：易管理
八种监控解决方案
1、干接点监控。 2、本地串口监控。 3、MODEM远程监控。 4、MODEM远程故障回叫。 5、WEB监控功能。 6、网管监控。 7、网络集中监控。 8、服务器网络安全保护。
26
1-60KVA艾默生UPS特点：易管理 27

易事特最新全系列UPS产品介绍

户外型 1、2、3kVA 、、 EA600N 0.5、1、2、3kVA 、、、 EA200/EA300
0.5、0.65、1、1.5KVA 、、、单进单出UPS 单进单出三进单出UPS 三进单出三进三出UPS 三进三出单机容量，kVA
1
10
20
60 80
200
800
后备机和互动式外观
全数字化大功率UPS 双DSP全数字化大功率全数字化大功率 DC±192V (32节电池）
10-60KVA
应用领域 ISP 互联网服务商，IDC数据交换中心机房，中等规模的网管系统/机房，计费中心，银行/债券结算中心，业务服务器群，工业过程控制应用，中等规模的办公自动化，机密仪器设备等性能特点 ● 三进三出，支持380/400/415V,50/60Hz电网体系 ● 纯在线双变换式，提供最佳供电质量 ● 适合于各种负载，并有高过载能力 ● 双DSP全数字化控制，实现了IGBT整流、逆变、充电、放电变换器全部数字化 ● 最新IGBT整流技术，输入功率因素高达0.99，低谐波电流，绿色环保，高效节能节能 ● 数字环流技术，环流小，并联可靠性高 ● 超宽输入电压抗扰范围，适应恶劣电网环境 ● 智能化电池管理，延长电池寿命 ● 自诊断功能，丰富完整的故障保护功能，历史记录可查询1万条 ● 全正面维护，可靠墙靠设备安装，节省机房空间 ● 功率模块散热风扇冗余设计，提高系统可靠性 ● 类模块化设计，现场维护方便快捷 ● 超长的平均无故障MTBF（＞500,000h） ● 平均检修时间短MTTR（＜0.5 h﹚ ● 超大LCD界面显示，友好的人机界面 ● 支持上下进线两种走线方式 ● 可选择是否配置输出变压器 ● 选件---主路反灌保护、旁路反灌保护、电池漏电保护、电池冷启动功能、防雷组件

UPS设备简介

由于UPS单机本身的故障率低，因此目前大型UPS产品的平均无故障工作时间（MTBF）为20万～40万小时。
采用具有高度容错功能的“N＋1”型UPS冗余并机系统来进一步提高 UPS供电系统的可靠性（“1＋l”型冗余并机系统的典型MTBF值可达140 万～200万小时）。
在整套UPS供电系统中，不应存在单点瓶颈故障隐患。允许在UPS逆变电源连续供电的条件下，执行不停电的维护和检修操作。万一在用户设备端出现短路故障时，应将故障的影响缩小到尽可能小的范围。
2、开关机顺序
为了避免负载在启动瞬间产生的冲击电流对UPS造成损坏，正确的使用方法是首先给UPS供电，使其处于旁路工作状态，然后再逐个打开负载，最后才开机.这样就避免了负载电流对UPS的冲击，使UPS 的使用寿命得以延长。关机顺序可以看做是开机顺序的逆过程，首先逐个关闭负载，再将UPS关闭。（如果是晚上关总闸开关时，必须先把UPS关掉后再关总闸，以免造成UPS空载工作，从而造成电池由于小电流放电而损坏机器
3.关机之后
在市电中断后，UPS由电池组供电并自动关机后，不可再利用UPS电池组供电开机，以避免电池因过量放电而损坏。当市电发生异常而转为UPS电池组供电时，应及时断开市电，待市电恢复正常后再打开市电(市电异常,比如说三相电掉
一相电)
4.使用环境
与电脑的工作环境类似，UPS对环境温度的要求同样也不是很高，通常在0℃~40℃都能正常工作。但防尘问题同样也困扰着UPS，UPS的使用环境要求清洁、少尘、干燥，灰尘和潮湿的环境会引起UPS工作不正常。而UPS电池组对温度要求则较高，标准使用温度为25℃，平时最好不要超出15℃~30℃这个范围。温度过低不但会减小电池组的容量，还会进一步影响UPS的使用寿命。另外，UPS的防磁能力也不是很好。所以不应把强磁性物体放在UPS上，否则会导致UPS工作不正常或损坏机器。

艾默生大容量UPS产品简介

产品简介iTrust UL33系列UPS系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可继续给负载提供一段时间的供电。

UL33系列UPS采用带输出隔离变压器的高频双变换结构和先进的全数字控制技术，提供稳定、洁净、不间断的电源，同时具备完备的网络管理功能。

1.2 应用范围UL33系列UPS系统适用于不间断用电场合，主要作为各种计算机机房的不间断电源系统，广泛应用于金融证券、邮电通信、政府机关、能源化工、交通运输等各行各业。

1.3 产品特点全面提升系统可靠性的专业设计•采用第四代绝缘栅双极型晶体管（IGBT）功率器件和多重保护技术•先进的双DSP全数字技术，整机不需任何可调电阻，抗干扰能力强，无老化漂移问题•先进的分散式直接并联技术保证了在线扩容和系统冗余•瞬时值数字均流技术显著降低并机系统环流(<1A)，电流不平衡度＜1%•优良的电磁兼容性设计•采用高裕量的功率器件，增强电网的适应能力•业内独有的UPS防雷技术，内置D级防雷优异的输入特性•超宽输入电压范围（-45％～+15％），可适应恶劣电网条件•宽频率输入范围（50Hz 10%），保证了发电机供电时UPS稳定运行•先进的六管IGBT高频整流技术，无须附加外界设备，输入功率因数可达到0.99以上•应用瞬时值波形控制技术，大幅降低输入电流谐波(iTHD<3%)•低直流母线纹波，延长电池寿命优异的输出特性•逆变器采用高精度矢量控制技术，输出电压稳压精度高，动态响应快，且畸变率低•逆变器具有带100%不平衡负载的能力•逆变器具有很强的过载能力及抗冲击能力•输出采用⊿/Z0隔离变压器，有效抑制输出电压的三次谐波畸变•单机在线、单机ECO、主/从热备份及冗余、扩容并机等多种运行模式下软、硬件完全兼容•可靠的数字控制、分散式智能并机技术智能化电池管理•根据电池放电曲线自动调节放电终止电压，避免固定设置导致的电池过度放电•基于温度补偿的智能化充放电电池管理，大幅延长电池使用寿命50%以上•定期自动进行电池自检，确保电池可靠工作•精确预测电池的后备时间•全自动的电池管理，减少维护工作完备的本机监控管理•独创的自适应UPS并机层通讯，无需任何附加设备，可以通过任意一台UPS监测并机UPS系统信息•单机提供8路输出及6路输入继电器接点•支持RS232、RS485、SNMP、MODEM多种后台通讯方式超强的网络管理功能•系统具有电池放电预告警和自动安全关机功能•先进的SNMP卡及其相关软件，兼容10M/100M以太网，支持SNMP、HTTP、TFTP、TELNET、TTYP等协议，监控软件具备电源事件记录和分析功能，灵活多样的组网方案，可实现在Internet/Intranet上的远程监控•UPS系统具备自诊断、自保护功能，可以实现自动声光报警、E-mail和BP机报警•通过网络可以同时监控高达6万多台UPS，支持广域网解决方案人机界面友好，便于操作和维护•全中文大屏幕液晶显示，中英文可选操作界面•操作简单，"一键开机"•支持远程、自动开机，实现无人值守•模块化电路结构，全正面操作，使用、维护工作方便快捷第二章产品组成和原理2.1 基本组成UL33系列UPS系统主要包括由整流模块(REC)和逆变模块(INV)组成的AC-DC-AC变换主回路、由两组反向并联的可控硅组成的旁路静态开关、维修旁路空开Q3BP、输出隔离变压器和静态开关、蓄电池组以及输入/输出空开Q1/Q5等，如图2-1所示。

UPS系统及设备概述

UPS系统及设备概述UPS（不间断电源）系统是一种用于提供设备电力供应的系统，无论电网是否正常运行。

UPS系统在电网断电或电压波动时能够立即转换为备用电源，保障设备持续运行和数据安全。

UPS系统通常由三部分组成：整流器、电池和逆变器。

整流器将交流电转换为直流电供电给电池充电，并在电网供电时为电子设备提供电力。

电池用于储存电力，以便在电网断电时提供持续电力支持。

逆变器将直流电转换为交流电，提供给设备使用。

UPS系统一般分为在线式UPS、离线式UPS和双变换式UPS。

在线式UPS在任何时刻都提供稳定的电力输出，适用于关键设备和数据中心。

离线式UPS在电网故障时才启动，适用于一般办公和家用设备。

双变换式UPS则是在线式UPS和离线式UPS的结合，可以提供更灵活的电力保护。

UPS设备通常包括UPS主机、电池组、监控软件和配电箱等。

UPS主机是整个系统的核心部分，负责电源转换和电力保护。

电池组提供备用电力，可根据需求选择不同容量和类型。

监控软件用于远程监控UPS状态和提供智能化的管理功能。

配电箱用于将UPS输出的电力分配给设备。

总的来说，UPS系统和设备是关键的基础设施，能够为各种设备和应用提供稳定的电力供应，保障工作生产的持续运行和数据的安全性。

通过合理选择适合的UPS系统和设备，可以有效应对电力波动和故障，提高设备的可靠性和稳定性。

UPS系统及设备在现代社会中扮演着至关重要的角色，尤其是在关键设施和数据中心等对电力供应要求极高的环境中。

UPS系统的大规模应用涉及到通信、金融、医疗、交通、制造等各个行业，其重要性不言而喻。

在这些关键领域中，UPS系统和设备保障了无间断的电力供应，确保了信息的安全传输，数据中心的稳定运行以及重要设施的正常运转。

除了以上提到的在线式UPS、离线式UPS和双变换式UPS，还有一种新兴的UPS技术——模块化UPS。

它是由多个小型模块组成，每个模块都包含有自己的整流器、逆变器和电池，可独立运行。

萨姆泰克ups说明书

萨姆泰克ups说明书
一、RT机架系列单进单出UPS不间断电源的产品简介
RT系列UPS是智能化在线式正弦波不间断电源系统，可为用户的精密仪器设备提供可靠、优质的交流电源，采用模块化设计，可以根据需求装配为塔式或机架式，兼容单进单出和三进单出，适用于小型计算机中心、网络机房、通信系统、自动控制系统和精密仪器设备的交流供电。

二、RT机架系列单进单出UPS不间断电源的产品特点
1、真正实现在线双转换
2、输出功率因素可达0、8；
3、微处理器控制确保高可靠性；
4、ECO模式提供节能效果；
5、输人功率因素校正；
6、长效机型充电电流达6A；
7、选配的精致SNMP卡能单独或与USB、RS232一起完美监控；
8、透过显示器简易操作控制，并综合量示监控UPS状态；
9、机架式和塔式安装。

三、RT机架系列单进单出UPS不间断电源的应用范围
RT机架系列单进单出UPS不间断电源的应用于通讯机房、交换机房、数据中心、现代化机房、实验室、银行、证券、医院、IT行业、工厂等场所。

四、RT机架系列单进单出UPS不间断电源的技术参数。

UPS系统产品选型

UPS系统产品选型UPS主机1.产品简介艾特网能泰山UT-1000TAL-6P UPS采用在线式双变换技术，内置输出隔离变压器，可全面消除各类电网问题，为客户提供稳定纯净的正弦供电保护，完全隔离市电及油机可能产生的对负载的影响。

UT系列关键部件冗余设计，可靠性高;全数字控制技术，抗干扰能力强，保障UPS在恶劣工况下也可稳定输出，是供电高要求行业的最佳选择。

2.特性全数字化控制◆整流、逆变均采用全数字化DSP控制，可靠性高；◆监控采用了CPLD及MCU控制，确保人机交互的信息丰富和界面的优化；◆系统易于实现各种智能控制技术，产品性能更好，控制也更加快速、精确、稳定，全面提升UPS的可靠性、供电质量和产品一致性。

匠心设计，适用于各种恶劣环境控制单元和功率单元实现物理隔理，适合于各种恶劣环境防护等级可达IP42。

高带载能力◆输出功率因数由传统UPS的0.8提升到0.9，比传统的UPS带载能力提高了12.5%；◆0.9的输出功率因数更适应于新一代节能负载；◆105%负载系统可长期工作。

高过载能力艾特网能泰山UT-1000TAL-6P UPS逆变器具有超强的过载能力。

抗输出断流限流能力UPS的逆变器具有极强的抗输出短路限流能力和抗阶跃性负载冲击能力。

即使用户因不慎造成输出短路或严重过载时，UPS的输出电流仍被限制在一个合适的范围之内，而不是无限制地增大，从而为UPS能长期可靠的运行奠定好牢固的基础。

超强系统冗余式设计◆控制电源2+1冗余设计；◆系统风扇冗余设计，任何一风扇故障，任何一个控制电源故障，UPS可长期满载运行。

可精确定位故障风扇。

高效节能智能ECO◆UPS可工作在ECO模式，效率可以达到98%；◆独特的并机系统ECO模式；◆ECO的退出和进入的时间可以设置。

先进的电池管理系统◆均浮充自动转换；◆温度补偿；◆放电中止电压自动调节；◆电池自诊断和自检；◆电池容量预测；◆放电时间预估；◆低电压预报警。

ups产品元器件简介

万用表检测普通二极管的极性与好坏。
检测原理：根据二极管的单向导电性这一特点性能良好的二极管，其正向电阻小，反向电阻大；这两个数值相差越大越好。若相差不多说明二极管的性能不好或已经损坏。测量时，选用万用表的“欧姆”挡。一般用R x100或R xlk挡，而不用Rx1或R x10k挡。因为Rxl挡的电流太大，容易烧坏二极管，R xlok挡的内电源电压太大，易击穿二极管. 测量方法：将两表棒分别接在二极管的两个电极上，读出测量的阻值；然后将表棒对换再测量一次，记下第二次阻值。若两次阻值相差很大，说明该二极管性能良好；并根据测量电阻小的那次的表棒接法(称之为正向连接)，判断出与黑表棒连接的是二极管的正极，与红表棒连接的是二极管的负极。因为万用表的内电源的正极与万用表的“—”插孔连通，内电源的负极与万用表的“＋”插孔连通。
➢交流电容
电容特性：通交流，隔直流，通高频，阻低频耐压值500V 电容特性指标：容量（F）耐压（V）简单测试：用万用表电容档测两极得值（一般为标示值）
容量10UF
➢二极管（逆止二极管）
A 阳极
K 阴极
二极管的特性是单向导电性，正向内阻小，正向稳压，反向击穿稳压，发光，变容等。
简单测试：用万用表二极管档测A和K得（正向导通，反向不导通）
数字式
一般为数字式
一般为数字式
标识色环式等
电路符号
℃
等等
U
表示方 R 法单位：欧姆（Ω）
W、RP、P、VR等单位：欧姆（Ω）
用特性、阻值等表示
由材料、类别、功率、阻值、误差等级、温度系数、耐压等等标识
➢空气开关（断路器）
空气开关也就是断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。

UPS电源产品说明书

★前言感谢您购买本系列UPS，该系列含有短路保护、滤波、自动关机等功能，大大增强了对您设备安全的保护！请仔细阅读说明，以免在使用过程中出错。

★安全注意事项为确保安全使用，请遵守下列事项：1、本产品特为个人电脑设计，不推荐使用于生命支持系统和其他特定的重要设备。

2、请勿超过额定负载使用。

3、UPS内有大容量蓄电池，绝不可打开外壳，否则会导致触电等危险，如需内部检修、更换蓄电池，请交付指定的维修点。

4、UPS如果内部短路会导致电击或着火的危险，故不得将装有液体的容器放置于UPS上方，以免导致触电等危险。

5、万一机器冒烟，请迅速切断电源，并与经销商联系。

6、请勿在以下环境保管或使用本产品：◆有可燃性气体、腐蚀性物质、大量灰尘的场所◆异常高温或低温（40°C以上或0°C以下），高湿度（90%以上）的场所◆有阳光直射或接近发热器具的场所◆有剧烈震动的场所◆室外7、万一UPS周围失火，请使用干粉灭火器。

使用液体灭火器有导致触电的危险。

8、请将插座放在UPS附近，以便紧急情况时能拔掉插座，切断电源★安装及使用◆包装检查打开包装，包装内应有：●UPS整机●说明书取出UPS，检查机器是否在运输中损坏。

如有损坏或部件缺少，请勿开机，并告知承运商或经销商。

市电连接当输入电源线将UPS机器与市电连接时，开始给电池充电。

建议机器先充电6小时后再使用。

♦连接设备将使用设备的输入电源线连接到UPS后背板上的稳压电池输出插座上。

提醒:请确认UPS是开机状态，以确保市电断电时UPS可以保护所连接重要设备的数据，防止丢失。

注意:不要在UPS稳压电池输出插座上连接打印机或扫描器，这些设备将会明显使UPS的负荷超载导致不能正常工作。

开启UPS开启UPS机器时，轻按开关按键，指示灯亮起即可。

本机器具有直流开机功能，不需要市电就可以直接启动UPS，方便使用。

一旦市电中断，UPS转入后备供电，请及时对个人电脑其他负载作存盘或其他断电应急处理。

UPS2000-G 系列产品简介

0.1
0.1
0.2 0.3
0.4 0.5
Qo/kVAr*100%
0.6 0.7 0.8
0.9
1
UPS的负载多样性
7
过载能力强允许150%过载
负载适应性强允许容/感性负载
可靠
高效
易用
智能
易损器件失效预警，消除断电风险，变事后维护为事先保养
风扇预警
电池预警
电容预警
常见失效原因及现象
• 母线电容电解液的干涸，容量下降，导致输出波形削顶，供电质量下降，增大用户设备掉电风险
1/1 （主旁同源）
6K制式
• 各种制式通过主机附送的短接铜排实现物理转换 • 输入电网自适应，输出通过LCD调整
3/1 （主旁同源）
1/1 （主旁同源）
10K制式
3/3 （主旁丌同源）
3/3 （主旁同源）
3/1 （主旁丌同源）
3/1 （主旁同源）
1/1 （主旁同源）
15K制式
3/3 （主旁丌同源）
可靠高效易用智能
——华为UPS2000-G系列UPS解决方案
华为全系列丌间断供电解决方案
大型
中型
小型 UPS类型
UPS2000-G
(1-20kVA)
R/T机型
UPS5000-E
(40-320kVA)
模块化机型 2
UPS5000-A
(30-800kVA)
高频塔式机型
UPS8000-D
(200-600kVA)
防雷实验
长周期、40℃测试
-40~70℃ HALT
外场测试
5kA防雷
高温运行测试
温度冲击采样测试
GCTC全球检测中心

UPS产品简介

BYD_UPS产品

1UPS产品基础知识(产品部)解析

艾默生SYNERGY 系列工业UPS介绍

艾特邦 93E UPS 产品简介说明书

ups服务方案

ups基本介绍

华为UPS5000-E系列产品简介

ups报价方案

易事特最新全系列UPS产品 介绍

艾默生UPS产品介绍及特点

易事特最新全系列UPS产品 介绍

UPS设备简介

艾默生大容量UPS产品简介

UPS系统及设备概述

萨姆泰克ups说明书

UPS系统产品选型

ups产品元器件简介

UPS电源产品说明书

UPS2000-G 系列产品简介

易事特最新全系列UPS产品介绍

易事特最新全系列UPS产品介绍
