泵站操作工培训教材
《泵站运行工培训》PPT课件
第三章水泵的汽蚀与安装高程
第一节 水泵的汽蚀及其危害
汽化与汽蚀的机理 汽化：常温状态下，液体压力低于汽化压力而发生的汽化现象。 汽蚀：空化发生时，液体对于固体边壁所形成的损伤破坏。 汽蚀（空蚀）机理 空蚀机理：已形成的液体空泡，再进入高压区时，会突然凝聚溃
灭。而此溃灭过程会产生冲击力等伴随现象（机械作用、电化作 用、化学作用），从而对过流边壁构成损伤破坏。空泡溃灭实验 照片：
3、叶片背面靠近进口处压力最低值
k点。
以泵轴线的水平面为基准面，列水泵进 口s—s断面与叶片进口1— 1断面的能量 方程:
列叶片进口1—1断面与叶面上压力最
低点k的相对运动能量方程:
一、汽蚀基本方程
将2式代入1式,可得:
对方程进行简化及变换后，方程为：
当 pk=p 汽时，泵内开始发生汽蚀，将 p 汽代入上式得：
可知， （NPSH)a就是进水池绝对压力水头超过水流的汽化压值,将 水提高到 H 吸，并克服进水管路的水头损失 h吸后的剩余水头。它 与进水池水面的大气压力、饱和汽化压力、水泵的吸水高度和进 水管路的水头损失等有关，与水泵的自身构造无关。
第三章水泵的汽蚀与安装高程
第二节 水泵的汽蚀性能
2 ．必需汽蚀余量（NPSH)r
第三章水泵的汽蚀与安装高程
第二节 水泵的汽蚀性能
必需汽蚀余量（NPSH)r，是表征水泵汽蚀性能的参数，是计算水 泵安装高程的依据。在相同的流量和转速条件下，（NPSH)r值愈 小，泵的抗汽蚀性能愈好；反之抗汽蚀性能就愈差。为了使泵不 发生汽蚀，必须使（NPSH)a >（NPSH)r 。
三、吸上真空高度
统等因素有关。 离心泵的吸水装置及水流绕流叶片头部时的压力变化如图所示。 在叶片背面靠进口的 k 点处压力最低， k 点是水泵内最容易产生
泵车操作手基础培训
泵车操作手基础培训一，怎样成为合格泵车操作手？（1）熟悉和掌握泵车各部件叫什么，在泵车中起什么作用和怎样操作。
（2）熟练操作驾驶室内“泵送/行驶”切换及注意事项。
（3）熟练掌握支腿操作、臂架多路阀操作，正确使用遥控器各开关和摇杆，熟练操作电控柜文本显示器及各按钮并掌握其用途。
（4）掌握一定的混凝土知识。
（5）熟练掌握泵送中臂架的操做和配合工地施工。
（6）掌握泵车保养和安全常识。
（7）掌握泵车进出工地常识、安全合理摆放泵车、泵送前的准备工作、泵车开槽注意事项、泵送过程注意事项、洗管洗机注意事项。
（8）正确处理堵管。
（9）掌握一定的应急故障处理措施。
（10）学会检查泵车各部位、各参数是否正常，避免事故的发生。
（11）学会正确更换泵车易损件。
二，泵车保养（1）臂架、转塔、支腿、泵车底盘各传动部位加注黄油。
首次加注黄油时一定要够量，以后每月两次，第四臂或第五臂转动部位要求每星期加注两次。
（2）洗涤室加注清洁水漫过活塞杆，另外冬天加两升锂基脂或废机油、夏天加一定量洗衣粉或洗洁精增强活塞润滑。
视情况更换。
（3）摇动手动润滑脂泵直到搅拌轴两端内侧、大小轴承座内侧出清洁锂基脂。
自动润滑的打反泵润滑点出油止。
（4）每天发车前切记液压油放水！（5）清洁车辆，切记电控柜、驾驶室内不能冲水，只能擦拭。
三，泵车检查（1）定期检查泵车臂架每一条焊缝，看是否有开裂或脱焊。
（2）检查液压油位，如展开支腿和臂架后油位最低位或低于该位则立即加注液压油（美孚抗磨液压油N46#或N68#），加注时注意加油机具清洁，不能有砂或杂物！（3）检查洗涤室是否混浊，如确认漏浆则立即更换砼密封体。
（4）打空泵检查换向压力，正常12-16Mpa（新出厂泵车7-16Mpa），如低于此值则需加气或更换气囊，检查搅拌压力，正常2.5Mpa，如有5Mpa，则搅拌轴承坏或搅拌马达坏，需要停机修理。
（5）检查柴油、发动机油、冷却水、分动箱油，旋转马达油是否正常。
卡玛特泵站培训课件
数据采集、传输和处理方法
数据采集
通过传感器对泵站各种参数进行实时监测和采集，将模拟信号转换为数字信号，便于后续 处理和分析。
数据传输
将采集到的数据通过通信网络传输到远程监控中心或本地控制器，确保数据的实时性和准 确性。
数据处理
对采集到的数据进行滤波、去噪、压缩等预处理操作，提取有用信息并进行特征分析和故 障诊断。同时，利用数据挖掘和机器学习等技术对历史数据进行深度分析和挖掘，为泵站 的优化运行和故障预测提供有力支持。
卡玛特泵站培训课件
汇报人： 日期:
目录
• 泵站基础知识 • 泵站操作与维护 • 安全管理与应急处理 • 自动化控制系统应用 • 节能环保与新技术应用 • 总结回顾与展望未来
01
泵站基础知识
泵站定义与分类
泵站定义
泵站是用于抽水、排水、调水或 加压的水利工程设施，通常由水 泵、电机、管道、阀门、控制设 备等组成。
建议。
优化运行管理
02
分析泵站运行管理的关键因素，提出优化运行管理的措施，如
合理安排运行时间、减少启停次数等。
人员培训与素质提升
03
强调人员培训对提高泵站运行效率的重要性，提供培训内容和
建议，如操作技能、安全意识等。
06
总结回顾与展望未来
本次培训重点内容回顾
泵站基本工作原理
详细介绍了泵站的工作流程、主要设备及其功能 ，使学员对泵站运行有了整体认识。
停机步骤
在停机前，先关闭进水阀 门，然后逐步降低泵站运 行负荷，最后切断电源， 完成停机操作。
日常维护与保养要求
清洁保养
定期清理泵站外壳及周围环境， 保持清洁；定期清洗滤网，防止
技能培训：乳化泵站培训讲义
一、产品用途卧式电动往复泵是多缸作用，电力驱动柱塞泵，在常温下输送无腐蚀液体适用于以下几个方面：1、用作煤碳开采中的液压支架、支柱及各种液压机械的动力源。
2、用于石油矿场的注水工程，煤层注水。
3、用于水泥生产、煤碳开采过程中的喷雾灭尘。
4、用于机械设备、建筑、管道、船舶的清洗，除锈等。
5、用于现代水射流技术的动力源。
二、产品型号、内容及特征1、型号意义□□B□□□--□/□│││││││││││││││└──排出压力(MPa)││││││└───公称流量(L/min)│││││└──────电机功率(W)(可省略)││││└───────结构形式(卧式：W)│││└─────────特征(水:S；乳化液:R；喷雾:P)││└──────────泵│└───────────电动(可省略)└────────────缸数(可省略)例：PB320/6.3喷雾泵:流量320L/min压力6.3MPa5DSB200-315/31.5：5缸电动水泵，功率200kW，流量315L/min，压力31.5Mpa2、产品内容见表1表1PQ 2.54 6.381012.516202531.54050638025 1.5 2.234 5.57.5111115152230374531.5 2.234 5.57.57.5111515223037455540 2.23 5.57.57.511151522303745557550347.57.511151522303745557590633 5.57.5111515223037455575901108047.511151522303745557590110132100 5.57.51515223037455575901101322001257.51115223030455575751101321602501607.515223037455575751101321602502001118.5303045557575110132160200250152230455575751101321602002503151530455575751101321602002504002230557575110132160200250三、产品结构及原理本厂生产的卧式电动往复泵由以下几部分组成：1、电机，根据使用环境配防爆电机或普通电机。

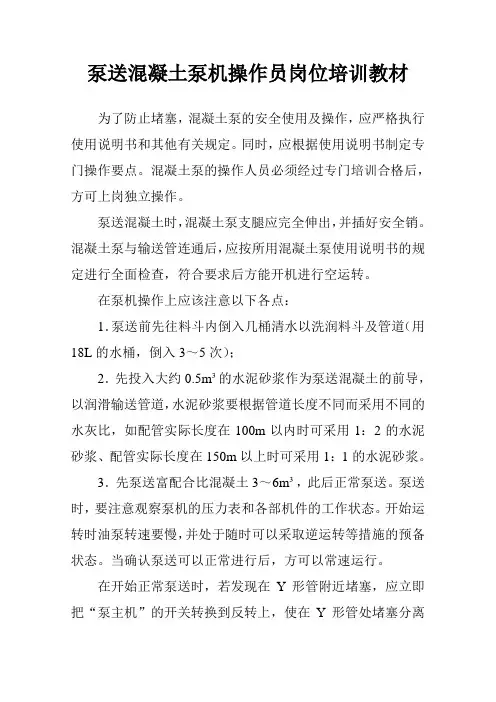

泵送混凝土泵机操作员岗位培训教材
泵送混凝土泵机操作员岗位培训教材为了防止堵塞，混凝土泵的安全使用及操作，应严格执行使用说明书和其他有关规定。
同时，应根据使用说明书制定专门操作要点。
混凝土泵的操作人员必须经过专门培训合格后，方可上岗独立操作。
泵送混凝土时，混凝土泵支腿应完全伸出，并插好安全销。
混凝土泵与输送管连通后，应按所用混凝土泵使用说明书的规定进行全面检查，符合要求后方能开机进行空运转。
在泵机操作上应该注意以下各点：1．泵送前先往料斗内倒入几桶清水以洗润料斗及管道（用18L的水桶，倒入3～5次）；2．先投入大约0.5m³的水泥砂浆作为泵送混凝土的前导，以润滑输送管道，水泥砂浆要根据管道长度不同而采用不同的水灰比，如配管实际长度在100m以内时可采用1：2的水泥砂浆、配管实际长度在150m以上时可采用1：1的水泥砂浆。
3．先泵送富配合比混凝土3～6m³，此后正常泵送。
泵送时，要注意观察泵机的压力表和各部机件的工作状态。
开始运转时油泵转速要慢，并处于随时可以采取逆运转等措施的预备状态。
当确认泵送可以正常进行后，方可以常速运行。
在开始正常泵送时，若发现在Y形管附近堵塞，应立即把“泵主机”的开关转换到反转上，使在Y形管处堵塞分离的混凝土逆流到料斗，把它重新搅拌一下再泵送。
泵送正常进行后就不要中途停止，遇有特殊情况，如混凝土供应不足时，宁可减低泵送速度也要保持泵送连续进行。
因故一旦停泵而后又开始泵送时，要注意泵机压力表变化，如缓慢上升，方可正常泵送。
若因故需停泵时间较长，也要每隔4～5min进行约4个行程的正转——反转的反复运行，以防混凝土在管道内离析。
其实，能否连续泵送混凝土，是混凝土泵送法施工的成败关键之一。
如混凝土泵的输送管中的混凝土超过了初凝时间减去布料入模和振捣密实所必须的时间，则因混凝土质量不合格，将导致管道堵塞。
所以，当遇到混凝土供应中断等情况时，应采取慢速和间歇泵送，但一定要满足此泵送的混凝土从搅拌到浇筑完毕的延续时间不超过初凝时间的要求。
卡玛特泵站培训课件
确保员工能够熟练掌握卡玛特泵站的 工作原理、操作规程和常见故障排除 方法
培训对象和要求
卡玛特泵站的全体员 工
要求员工能够认真听 讲、积极思考、动手 实践，以达到良好的 培训效果
要求员工具备一定的 机械、电气和自动化 基础知识
02
卡玛特泵站概述
泵站定义与特点
泵站定义
泵站是用于集中提供供水、排水 、灌溉等功能的设施，通常由水 泵、电机、控制系统等组成。
工作原理介绍
离心泵工作原理
卡玛特泵站采用离心泵作为主要设备，离心泵是通过旋转叶轮产生离心力来输送液体的设 备。当叶轮旋转时，叶片之间的液体被甩出，形成真空状态，从而产生吸力将液体从低位 处吸入，从高位处排出。
泵站组成
卡玛特泵站主要由离心泵、电机、底座、进出口管道、阀门、压力表等组成。
泵站特点
卡玛特泵站具有结构紧凑、运行稳定、维护方便等特点，适用于各种液体输送场合。
应急处理流程
明确应急处理流程，包括故障诊断、紧急停机、 人员疏散和事故上报等环节。
应急演练与培训
定期组织应急演练和培训，提高操作人员的应急 处理能力。
05
卡玛特泵站运行监测与故障诊 断技术应用
运行监测方法介绍
传感器监测
通过安装传感器对泵站的关键部位进行实时监测，如水位、流量 、压力等参数。
数据采集与传输
通过数据采集系统将传感器数据传输至监控中心，实现远程实时监 控。
数据分析与处理
对采集的数据进行实时分析，判断泵站运行状态，及时发现异常情 况。
故障诊断技术应用案例分析
01
02
03
04
故障现象描述
例如，某泵站出现流量不足、 压力波动等问题。
故障原因分析
泵站培训教材
2、卸载阀外观及分类
卸载阀的外观 RMI公司最新设计卸载阀的结构
3、机械先导阀及主阀芯
加载 当泵的输出压力低于卸载阀的 设定压力时，由于先导回路是 封闭的，滑阀上下腔液体压力 平衡，由于弹簧力的作用滑阀 处于关闭状态，而主阀芯中的 单向阀处于开启状态，此时泵 处于加载状态。 卸载 当泵的输出压力高于卸载阀的 设定压力时，由于先导回路与 回液管路相通，滑阀上下腔液 体压力失去平衡，由于液体克 服滑阀上方弹簧力的作用，滑 阀处于开启状态，而主阀芯中 的单向阀处于关闭状态，此时 泵处于卸载状态。 特点 采用了压力延时装置，降低了 先导阀的动作次数。 根据不同的使用要求,可更换 不同的先导阀阀座来改变其降 压范围。
四、S300乳化液泵外观图
五、乳化液泵的工作过程
S300高压大流量乳化液泵为卧式柱塞泵，它的三个 柱塞水平布置，泵工作时电动机的旋转运动通过一对 齿轮副减速后带动曲轴旋转，再通过连杆、十字头滑 块将曲轴的旋转运动转化为柱塞在泵缸体中的往复运 动。当这种曲柄连杆机构带动柱塞远离柱塞腔时为柱 塞吸液行程，这时柱塞内的密闭空间增大形成负压， 乳化液在大气压力作用下打开吸液阀进入柱塞腔；曲 柄连杆机构推动柱塞使柱塞腔容积减少时为柱塞排液 行程，乳化液在柱塞推力作用下打开排液阀进入支架 液压系统。曲轴旋转一周完成柱塞的一个往复行程即 完成该柱塞的一个吸排液过程。
S250-60 （电机功 率:187KW/250HP）
电机速度1475转/分 曲轴速度560转/分 泵流量 升 /分 270 加仑/ 分 60 泵压 力 巴bar 370
S300-62 （电机功 率:224KW/300HP）
电机速度1475转/分 曲轴速度602转/分 泵流量 升 /分 318 加仑/ 分 70 泵压 力 巴bar 375
_机泵操作工培训教材
机泵岗位培训教程泵是用来输送液体并且直接给液体增加能量的一种机器。
在石油化工生产中，泵的适用相当广泛。
原料、中间产品和最终产品大都是液体，必须用泵来输送，以满足工艺流程的要求。
一．泵的分类二．泵的工作原理离心泵在启动之前，泵内应灌满液体(自吸泵除外），此过程称为灌泵。
工作时，泵叶轮中的液体跟着叶轮旋转，因而产生离心力，在此离心力的作用下，液体自叶轮飞出。
液体经过泵的排液室、扩压管，从泵的排液口流到泵外管路中。
与此同时，由于叶轮内液体被抛出，在叶轮中心附近形成低压区，液体在液面气压的作用下，经吸液管及泵的液室而进入叶轮中，这样，叶轮在旋转中，一面不断地吸入液体，一面又不断地给吸入的液体一定的能量，将它抛到排液室，并经扩压管而流出泵外。
离心泵可以用排液管路上的阀门来调节流量。
但对于容积式泵，一般不允许用这种方法来调节流量，若关小排液管路上的阀门，不仅起不到调节流量的作用，反而会使泵憋压而发生事故。
离心泵在启动时，为了保护电机，防止电机的启动电流太大而超负荷，出口阀门应关闭。
在这种情况下，流量为零，离心泵中液体在叶轮旋转作用下仍然提高了压力能，但轴功率不为零。
这部分功率是离心泵的空载轴功率，它消耗在机械磨损，轮盘摩擦，容积泄漏，流动冲击损失方面。
但这时离心泵只允许作短时间的运行(一般1－3分钟），以防止泵壳内液体的温度上升、泵壳体、轴承发热和泵壳的热变形。
三．泵的结构图7-1 离心泵结构剖面图离心泵的主要零部件主要由叶轮、泵壳、泵轴、密封等组成。
1．叶轮叶轮是离心泵中唯一的能量传递元件，通常由轮盘、叶片和轮盖三部分组成。
根据三者的组合情况可有闭式、半开式、开式及双吸叶轮等结构，如图所示。
叶轮和轴以及固定于轴上的所有零件统称为转子。
图7-2 闭式、半开式、开式及双吸叶轮结构图2．泵体泵体主要是压液室。
压液室的作用是收集液体和转换能量，即把从叶轮排出的液体收集起来导向排出管，同时降低液体速度，使动能转化为压力能。
机泵操作工培训教材
机泵操作工培训教材机泵操作工，是指能够掌握机泵的操作技能和应对常规故障的工人。
机泵是工业生产常用的设备，它能够将液体或气体输送到目标位置。
它的运作能力直接影响到工业生产的效率和安全，因此，机泵操作工培训教材应被重视。
本文旨在探讨机泵操作工培训教材应具备的要素和培训方法，并对现有的机泵操作工培训教材进行评估和分析。
一、机泵操作工培训教材的要素1. 简明易懂的理论知识机泵操作工需要掌握的理论知识包括流体力学、机械原理、安全知识等。
教材应简明易懂，注重阐述实用性和应用性。
同时，应该有突出的例子和案例，帮助读者理解和记忆学习内容。
2. 规范的操作流程机泵操作工需要掌握操作步骤和操作流程。
教材应该从操作的前期准备，到操作的注意事项和故障排除等方面进行规范的指导。
特别是在故障排除方面，应考虑到各种可能出现的问题，尽量做到全面和详实。
3. 鲜明的安全意识机泵操作一旦出现失误，就可能对生产过程造成严重的影响，同时也可能造成人员伤亡。
因此，操作工应该有鲜明的安全意识，教材也应该强调安全知识。
比如，教导操作人员如何正确佩戴各种防护装备，如何识别和避免高风险的操作步骤，以及如果发生事故应该如何处理等方面。
4. 适宜的图片和动画机泵操作教材不仅要讲解原理和步骤，还应该用适宜的图片和动画辅助讲解。
动画可以让读者更加生动地了解操作的过程和各部分的构造；图片可以提供更加直观明了的图像表现方式，让学习更加容易。
5. 操作实例和练习题目机泵操作工培训教材还应提供相关的操作实例和练习题目。
例如，设计各种操作方案和维护计划，模拟各种故障场景等，这些操作实例和练习可以提高学习者的操作技巧和应对复杂场景能力。
二、机泵操作工培训教材的培训方法机泵操作工培训教材可以通过线上、线下、自主学习和导师指导等多种方法进行培训。
1. 线上教学机泵操作工培训教材可以采取线上教学的方式，例如，通过网络或者教育平台，向操作工提供在线的学习材料和课程。
这种方式可以大大减少给操作工带来的时间和规模的限制，同时可以减少培训成本。
泵站运行工系统理论知识培训教材
泵站运行工系统理论知识培训教材（适合泵站运维人员的系统理论学习,推荐理论学习+实际跟班的形式进行。
对于大学没有好好系统学习的学生，也有较大的帮助)二0一八年编订第一节水力特性一、水力学基础1.主要物理性质密度（比重）=1000Kg/m3容重γ=9800N/ m32.大气压绝对压强：考虑大气压的压强相对压强：以一个大气压为压力零点，与大气压的差值。
1个标准大气压=10。
33mH20=760mmHg1个工程大气压=10mH20= 1kg/cm2=9.8N/cm2=9.8 N /10-4m2=0。
1MPa1mH20=0。
01MPa=0。
1 kg/cm23. 真空正压、负压(真空）真空:当某处的绝对压力小于一个大气压力时，即认为该处存在真空。
真空值Pv=Pa - P真空度=Pv/Pa×100％4。
水压（1）静水压强：方向与受力面垂直，大小与该点坐标有关，与受力面方向无关。
(2)绝对压强与相对压强：正压、负压（真空度)5。
水能：水能=位能+压能+动能水能与水头(扬程）的关系6.水能(水头）损失水头损失=局部水头损失+沿程水头损失扬程损失二机械基础1。
金属材料分类分类黑色金属：以铁为基础的合金，如钢、生铁有色金属：以铁为基础的合金,如铜、铝、铜合金、铝合金2机械性能:金属材料在使用过程中,受到外力作用时，表现出来的抵抗变形或破坏的能力1)强度：抵抗变形的能力（抗拉、抗弯、抗压）2）硬度:抵抗比它更硬物体压入的能力3)塑性：产生永久变形而不会被破坏的能力4）韧性：在冲击载荷作用下，抵抗破坏的能力3。
钢、铁的区别钢：含碳量小于2%铁：含碳量大于2％4巴氏合金特点①足够抗压强度和稍次于轴的硬度②足够塑性和冲击韧性③摩擦系数小，导热性好第二节水泵的特性及参数一、水泵的特性参数1.流量流量，又称排水量,出水量，是指水泵在单位时间内输送出去的水量。
（体积或重量),用符号“Q”表示。
单位为m3/h、m3/S、L/S等。
泵站培训材料(1)
5、汽蚀
无数汽泡消失发生水的那些撞击作用就像无数颗小弹头一 样，连续不断地冲打在金属表面上，冲击的压力很大，其 压力在局部可达几百个大气压，冲击的频率很高，每秒上 千万次。由于这样频繁地冲击，使金属表面硬化，变得脆 弱，形成局部疲劳，使金属的晶粒陆续剥落，造成所谓的 机械剥蚀，同时，汽泡中的活泼气体，如氧气对金属起化 学腐蚀作用。这样的一种现象就称为汽蚀。
4、应注意监测水泵振动、超标时应检查固定螺栓和与管道连接螺栓 有无松动，不能排除时应立即上报。
5、应检查、调整阀门有无动作不了卡死的。
6、应注意真空表、压力表、流量计、电流表、电压表、温度计有无 异常情况，发现仪表失准或损坏时应上报更换。
7、设备外部零部件，应做到防腐有效，钢铁分明，无锈蚀，不漏油 不漏水，不漏电。
安装在由塑料压制的外壳内。
泵站培训材料(1)
（二）低压开关设备
• 3、交流接触器 • 广泛用于电力传动系统中，可频繁地接通和分断带有负载
的主电路或大容量的控制电路。主要对象是电动机，也可 用于控制电力照明线路、电容器等设备。
泵站培训材料(1)
（二）低压开关设备
• 4、熔断器 • 熔断器是低压线路、电动机控制电路或其它电器控制电路
• 同时，要求叶轮的质量分布均匀，以减少由于高速旋转而 产生振动，通常，叶轮在装配前需要通过静平衡试验。叶 轮的内外表面要求光滑，以减少水流的摩擦损失。
泵站培训材料(1)
1 叶轮
按结构形式，可分为三类： （a）封闭式：应用较广，含较多固体悬浮物或纤维体也能输送 （b）半闭式：适用于输送清水或含有一些悬浮杂质的液体 （c）开式：防止堵塞性能好，经常用于污水泵中
叶片泵按叶轮对液体作用原理，又 可分为离心泵、混流泵、轴流泵三 种基本类型。
泵房培训课件(电气部分)
手车式高压开关柜：
型号含义：
工作位置：开关的一次回路、二次回路都是连接 的；
试验位置：开关的一次回路断开，但二次回路是 连接的；
隔离位置：开关的一次回路、二次回路均已断开， 但可抽出部件仍与外壳保持机械联系；
抽出位置：开关的一次回路、二次回路均已断开， 可移开部件与外壳脱离了机械和电气联系，可移 出外壳。
检查外壳接地是否牢固可靠，各出线套管与导电 排或电缆连接是否良好。绝缘电阻测量符合允许 运行条件，四周应具有宽敞通道。检查遮拦、工 作牌是否拆除，以及消防设备是否具备等。
四、变压器的操作： 变压器断路器停送电操作顺序：送电时先合电源
侧，后合负荷侧；停电时先分负荷侧，后分电源 侧。 在电源侧装隔离开关，负荷侧装空气断路器的电 路中，送电时，先合电源侧隔离开关，后合负荷 侧空气开关；停电时，先分负荷侧空气开关，后 分电源侧隔离开关。
三、泵站机电设备：
通常有主机组、高压配电设备、电气设备、 辅机及辅助设备、金属结构设备和计算机 监控及网络设备等。
1、主机组：主水泵、主电机。 2、高压配电设备：变电站设备及线路、高压
配电盘 柜等。
3、电气设备：电气一次设备和电气二次设备。
一次设备：一次设备：是指直接生产、输送和分配 电能的设备。它包括发电机、电动机、变压器、 隔离开关、自动空气开关、接触器、刀开关、母 线、电力电缆等。
优点：接线简单清晰，配电装置简单。 缺点：当母线和母线上设备出现故障时，全部负荷停电， 母线上并联的设备越多，影响范围也越大。
2、单母线分段接线： 性能明显改进，任何一段母线检修或故障时，都可以保证
另一段的正常运行。在泵站的主接线方案里优先考虑。
3、站变合一的主接线：
母线及其附属设备故障，一般包括以下情况：
卡玛特泵站培训课件
储备必要的应急物资，如堵漏工 具、警示标志、消防器材等，并 确保其处于良好状态。
06
卡玛特泵站的发展趋势及展望
泵站技术升级改造
自动化技术
采用自动化技术提高泵站 运行效率，减少人力成本 。
优化设计
对泵站进行优化设计，提 高泵站运行效率及可靠性 。
智能监控系统
建立智能监控系统，实时 监测泵站运行状态，及时 发现并解决问题。
准备工具和材料
准备好操作所需的工具和材料，如扳手、螺丝 刀、润滑油、密封件等，以便在操作过程中使 用。
了解泵站工作原理
熟悉泵站的工作原理和操作流程，包括泵的类 型、工作原理、操作步骤等，以便正确操作。
操作流程
启动前检查
启动泵
在启动泵之前，进行全面的检查，包括确认 泵站设备完好、工具和材料准备齐全、了解 泵站工作原理等。
避免超负荷运行
避免让泵超负荷运行，以免损坏泵站设备和降低 使用寿命。
及时维护和保养
定期对泵进行维护和保养，确保泵的良好状态和 正常运行。
03
卡玛特泵站维护保养
日常维护保养
每日检查
每天对泵站进行例行检查，包 括泵的运行状态、润滑情况、
温度、噪声等。
泵站清洁
保持泵站的清洁，避免灰尘和杂 物影响泵的运行。
应急预案的制定与实施
风险评估
应急预案制定
应急演练
应急物资储备
对泵站可能出现的风险进行评估 ，并确定可能的事故类型和影响 程度。
根据风险评估结果，制定相应的 应急预案，包括应急组织、通讯 联络、现场处置和善后处理等方 面的内容。
定期进行应急演练，提高操作员 的应急处理能力，并检查应急预 案的可行性和有效性。
卡玛特泵站培训课件
泵站操作工培训教材共59页文档
谢谢！
泵站操作工培在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压缩填料按其结构不同可分：棉状、模状、 卷制、叠制、扭制、编织等成型填料。 压缩填料按其材料不同分：软质填料、半 金属填料和金属填料等。 压缩填料按组成的材料分：植物纤维填料、 石棉纤维填料、塑料与塑料浸渍填料、橡 胶填料、碳纤维填料、柔性石墨填料。
（二）安全用电
1
2
3
防止措施
危害
方式 人身触电的
（ 一）人身触电方式
①人体与带电体接触触电 ②跨步电压触电 ③接触电压触电
1、人体与带电体接触触电
a 、单相触电： 在中性点直接接地系统，当人体接触带电体时， 一相电流通过人体，此时人体所承受的是相电压。
b、 两相触电：
人体同时接触带电设备的两相导体时，电流从一相导体通 过人体流入另一相，构成回路，这种方式称为两相触电， 这时人体承受的电压为线电压，因此对人体伤害极大。
2.单级多吸离心泵：10Sh—13A 10—泵吸入口直径（in英寸） Sh—单机多吸中开式离心式清水泵 13—泵的比转速除以10的整数值 A—泵的叶轮外径经过第一次切削
以上各类泵是供水企业和其他行业经常使 用的一些主要泵型。
但是，就其数量而言，以叶片泵拥有的数 量最多，应用的范围最广泛，特别是叶片 泵中的离心泵尤其如此。
4、应注意监测水泵振动、超标时应检查固定螺栓和与管道连接螺栓 有无松动，不能排除时应立即上报。
5、应检查、调整阀门有无动作不了卡死的。 6、应注意真空表、压力表、流量计、电流表、电压表、温度计有无
异常情况，发现仪表失准或损坏时应上报更换。 7、设备外部零部件，应做到防腐有效，钢铁分明，无锈蚀，不漏油
例如： 利用活塞在缸体内作往复运动 利用转子作回转运动等等
属于这类的泵有：活塞泵、齿轮泵、 隔膜泵、螺杆泵等
3、其他类型泵
主要指叶片泵和容积泵以外的一些特殊类型的泵 例如：射流泵、水锤泵、水环式真空泵等
（二）常用泵的型号
常用泵的型号表示方法
1.单级单吸离心泵：IS100—65—315 IS—国际标准单级单吸清水离心泵 100—泵吸入口直径（mm） 65—泵出水口直径（mm） 315—泵叶轮直径（mm）
水泵在工作前，泵体和进水管必须罐满水，防止气蚀 现象发生。当叶轮快速转动时，叶片促使水很快旋转，旋 转着的水在离心力的作用下从叶轮中飞去。
二 离心泵的结构
1、叶轮
• 叶轮是水泵过流部件的核心部分，它转速高、出力大,所 以叶轮的材质应具有高强度、抗气蚀、耐冲刷的性能，一 般采用高牌号的铸铁、铸铜、不锈钢等材料制成。
（一） 变压器
• 变压器的构造：
（一） 变压器
（二）低压开关设备
• 1、低压刀开关
• 低压到开关又称低压隔离开关，主要用于500伏以下的低压配电装置的电路中， 普通刀开关不能带负荷操作，在负荷开关切断电路后只起隔离电压的作用， 有明显的绝缘断开点，以保证检修和操作人员的安全。
（二）低压开关设备
• 框架式自动空气开关 • 有一个钢制的框架，将触头系统、灭弧室、自动脱扣机构、
传动机构、分励脱扣器、欠压脱扣器、辅助开关等全部安 装在框架上，便于拆卸和安装。
（二）低压开关设备
• 塑料外壳式自动空气开关 • 是把触头系统、灭弧室、操作机构和脱扣器等主要部件都
安装在由塑料压制的外壳内。
（二）低压开关设备
• 3、降低水力损失 • ⑴避免在流道内出现死区。 • ⑵避免在流道内存在尖角、突然转变情况。 • ⑶流道表面应尽量光洁，不得有粘砂、飞边、毛刺等缺陷。
5、汽蚀
无数汽泡消失发生水的那些撞击作用就像无数颗小弹头一 样，连续不断地冲打在金属表面上，冲击的压力很大，其 压力在局部可达几百个大气压，冲击的频率很高，每秒上 千万次。由于这样频繁地冲击，使金属表面硬化，变得脆 弱，形成局部疲劳，使金属的晶粒陆续剥落，造成所谓的 机械剥蚀，同时，汽泡中的活泼气体，如氧气对金属起化 学腐蚀作用。这样的一种现象就称为汽蚀。
• 同时，要求叶轮的质量分布均匀，以减少由于高速旋转而 产生振动，通常，叶轮在装配前需要通过静平衡试验。叶 轮的内外表面要求光滑，以减少水流的摩擦损失。
1 叶轮
按结构形式，可分为三类： （a）封闭式：应用较广，含较多固体悬浮物或纤维体也能输送 （b）半闭式：适用于输送清水或含有一些悬浮杂质的液体 （c）开式：防止堵塞性能好，经常用于污水泵中
3、密封填料
• 2，O型圈 • O形圈的剖面为圆
形，其材料为橡胶 ，仅用于静密封， 也可用于动密封。
4、离心泵的能量损失和提高效率的措施
• 一、离心泵的能量损失 • 离心泵的能量损失分别含有：机械损失、容积损失、水力
损失。 • 1，机械损失 • 是指泵的轴封、轴承、叶轮圆盘摩擦等损失 所消耗的
功率。 • 2， 容积损失 • 泵在运行时，泵体内各处的液体压力不等，有高压区，也
有内部摩擦损失，在液体运动速度的大小和方向变化时， 有旋窝损失，冲击损失等。这些损失都消耗一部分能量， 通常把这部分能量损失称为水力损失，与泵的过流部件的 几何形状、内壁表面粗糙度和液体粘度有关。
4、离心泵的能量损失和提高效率的措施
• 二、提高离心泵效率的措施 • 1、降低机械损失 • 叶轮圆盘摩擦损失的大小与叶轮转速的三次方成正比、
所以主要以离心泵作为对象来进行介绍。
离心泵
工作原理
文字内容
结构
日常保养
一 、离心泵的工作原理
依靠高速旋转的叶轮，液体在惯性离心力作用下获得 速度能，然后在扩压器或后路转化为压力能（压强）。泵 内的水被抛出后，叶轮的入口中心部分形成真空区域，一 面不断地吸入液体，一面又不断地给予吸入的液体一定的 能量，将液体排出。离心泵便如此连续不断地工作。
与叶轮外径的五次方成正比，所以选择适当的叶轮大小和 叶轮转速可以减少损失。 • 降低表面粗糙度可以减少该损失。
4、离心泵的能量损失和提高效率的措施
• 2、降低容积损失 • ⑴选取较小的密封间隙值，泵的效率一般可提高4%-4.5%、 • ⑵增加密封环间的水阻力，因而减少泄漏量。
4、离心泵的能量损失和提高效率的措施
有低压区。由于结构上的需要，在泵体内部有很多间隙， 当间隙前后压力不等时，液体就要由高压区流向低压区， 这部分高压区的液体，虽然在流经叶轮时获得能量，但是 未被有效利用，而是在泵体内循环流动，因克服间隙阻力 等又消耗了一部分能量，这种能量损失称为容积损失。
4、离心泵的能量损失和提高效率的措施
• 3，水力损失 • 在离心泵工作时，液体与流道壁面有摩擦损失，液体运动
不漏水，不漏电。 8、各零部件应完整，设备铭牌，标志应清洁明晰。
三、电工基础理论知识
• （一） 变压器 水厂变电站的功能，首先就是将电网传输来的高压电能，降
低至所需电压等级后，再进行分配给需要的设备，所以电 力变压器在水厂变电站中占有很重要的地位。
（一） 变压器
• 变压器是根据电磁感应原理工作的，下图中，在闭合的铁芯上，绕有 两个互相绝缘的绕组，其中，接入电源的一侧叫一次侧绕组，输出电 能的一侧叫二次侧绕组。当交流电源电压U1加到一次侧绕组后，就有 交流电流i1通过该绕组，在铁芯中产生交变磁通Ф。这个交变磁通不 仅穿过一次侧绕组，同时也穿过二次侧绕组，两个绕组中分别产生感 应电动势E1和E2。这时，如果二次侧绕组与外电路的负载接通，便 有电流i2流入负载，即二次侧绕组有电能输出。
叶片泵按叶轮对液体作用原理，又 可分为离心泵、混流泵、轴流泵三 种基本类型。
叶片泵具有效率高、启动迅速、工作稳定、性能可靠、容易调节等优点， 供水企业广泛地采用着这类泵。
2、容积泵
利用泵内机械运动的作用，使泵内工作室的容积 发生周期性的变化，对液体产生吸入和压出的作 用，使液体获得能量，以达到输送液体的目的。
容积泵
其他类型泵
按泵的性能、结构、使用上的特点还有其他几种分类方式：
叶片泵叶轮的数量
单级泵 多级泵
使用特点
式泵
叶轮进水情况
单吸泵 多吸泵
泵的出口压力
低压泵 重压泵 高压泵
（一）常用泵的分类
1、叶片泵
利用安装在泵轴上的叶轮高速旋转，叶 片与被输送液体发生力的相互作用，使 液体获得能量以达到输送液体的目的。
（ 二）保证安全的技术措施
根据规程规定，在全部停电或部分停电的 电气设备上工作，必须完成下列安全措施：
停电、验电、 装设接地线、悬挂标识牌和装设临时遮拦
上述措施由值班员执行，并应有人监护。对无人经常值班 的设备和线路，可由工作负责人执行。
① 停电的注意事项
a、设备停电，须把各方面的电源断开，且各方面至少有一个明显的断开点（隔断开关）。 为防止反送电，应将与停电设备有关的变压器和电压互感器从高低压两侧断开。
了解《国家生活饮用水卫生标准》的有关内容
按规程要求能正确使用、操作机泵及附属设备和自动化远传设备
对机泵设备进行准确巡检，并能发现运行中的异常现象
正确抄录各种仪表的指示数字，并能准确计算和填写各种报表
二、水泵基础理论知识
泵的应用很广泛，品种规格繁多，对他的分类方法也各不相同
叶片泵
按其工作原理可以分为三类
泵站操作工
———— 培训
一 泵站操作工技能要求 二 水泵基础理论知识 三 电气基础理论知识 四 设备巡检要点
一、泵站操作工技能要求
熟悉机泵设备和附属设备的基本功能及操作方法 熟知本泵站供水工艺流程 掌握本岗各种仪表作用、计量单位的意义及正确的计算方法
熟知本岗工艺、安全、操作规程，分析一般性故障原因及处理方法
作阀门使水流速度发生急剧变化的情况下。 • 2、事故停泵，即运行中的水泵突然中断运行。 • 3、出水阀、止回阀阀板突然脱落使流道堵塞。 • 二、水锤的防止 • 1、在机泵出水管道上装缓闭阀可起到缓冲水锤或消除水
