手工焊接工艺文件要点
手工焊接工艺操作规范
手工焊接工艺操作规范一、目的规范手工焊接的工艺流程,保证产品焊接品质，降低不良品的产生，延长电烙铁的使用寿命.二、所用工具电烙铁（高温海绵）、焊台、焊锡丝、助焊剂,镊子、斜口钳、吸锡线、毛刷（或棉签)、酒精、检测设备三、电烙铁使用规范1.电烙铁握持方法焊接时一手拿烙铁,一手拿焊锡丝:焊锡丝握法如下图一所示，电烙铁握法如下图二所示。
对于小功率烙铁建议使用“握笔法”,对于比较重的大功率电烙铁可以使用“正握法"或“反握法”。
图一焊锡丝握法图二电烙铁握法2.电烙铁使用温度焊锡熔点为230℃左右，焊接温度由实际使用情况决定,每个焊点最长不要超过五秒。
一般物料电烙铁头实际温度为350℃±20℃，表面贴装物料烙铁温度为310℃±10℃。
特殊物料特别设置温度：3.电烙铁使用基本步骤手工焊接时，一半按照图三中五个步骤进行（即五步操作法），完成焊接各步骤一般在3～5秒内，对于小元件或特殊敏感元器件时间甚至更短。
（1）准备如图(a）所示，将所需要使用到的工具准备好，放置在便于操作的地方。
焊接前先将预热好的烙铁头在湿润的海绵上擦洗干净，去除氧化物与残渣。
然后把少量的焊锡丝加到清洁的烙铁头上,也就是常说的让烙铁头吃锡,使烙铁头处于可焊接状态;（2）加热如图（b）所示，将烙铁头放置在被焊接的焊接点上，是焊接点升温，烙铁头上可视情况带有少量的焊料,可是热量较快传到焊点上。
（3）加焊锡如图(c）所示,将焊接带你加热到一定温度后,用焊锡丝接触到焊接件处，融化适量焊料。
（4）去焊锡如图(d）所示,当焊锡丝适当融化后,迅速移开焊锡丝.焊锡丝的多少控制是非常重要的，在融化焊料时应注意观察和控制。
（5）去烙铁如图(d）所示，当焊接点上的流散接近饱满，助焊剂还未挥发完,迅速拿开烙铁头。
注意移开烙铁头的时机、方向和速度，都决定这焊点的质量。
4.电烙铁养护（1）在使用电烙铁时候首先把温度设置号,一般使用0.8mm和1.0mm焊锡丝的情况下，应设置在360度左右。
焊接作业指导书

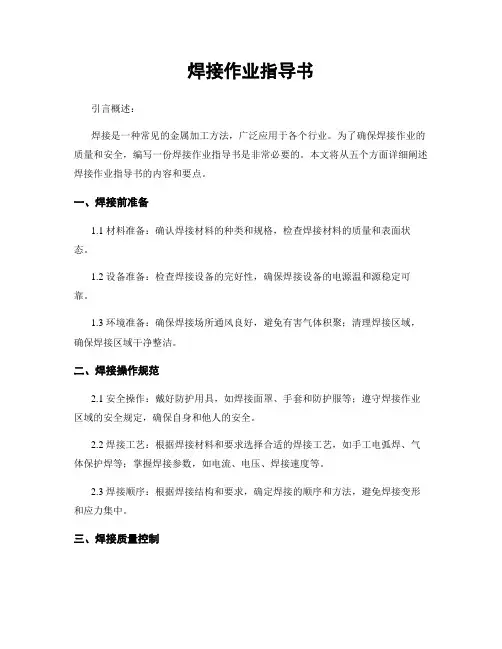

焊接作业指导书引言概述：焊接是一种常见的金属加工方法，广泛应用于各个行业。
为了确保焊接作业的质量和安全，编写一份焊接作业指导书是非常必要的。
本文将从五个方面详细阐述焊接作业指导书的内容和要点。
一、焊接前准备1.1 材料准备：确认焊接材料的种类和规格，检查焊接材料的质量和表面状态。
1.2 设备准备：检查焊接设备的完好性，确保焊接设备的电源温和源稳定可靠。
1.3 环境准备：确保焊接场所通风良好，避免有害气体积聚；清理焊接区域，确保焊接区域干净整洁。
二、焊接操作规范2.1 安全操作：戴好防护用具，如焊接面罩、手套和防护服等；遵守焊接作业区域的安全规定，确保自身和他人的安全。
2.2 焊接工艺：根据焊接材料和要求选择合适的焊接工艺，如手工电弧焊、气体保护焊等；掌握焊接参数，如电流、电压、焊接速度等。
2.3 焊接顺序：根据焊接结构和要求，确定焊接的顺序和方法，避免焊接变形和应力集中。
三、焊接质量控制3.1 焊缝检查：对焊缝进行目测检查，确保焊缝的形状和尺寸符合要求；使用焊缝探伤方法，如渗透检测和超声波检测等，检测焊缝的内部质量。
3.2 焊接缺陷处理：对于发现的焊接缺陷，及时进行修复或者补焊，确保焊接质量达到标准要求。
3.3 焊接试验：根据焊接作业的要求，进行焊接试验，如拉伸试验和冲击试验等，评估焊接的强度和韧性。
四、焊接安全与环保4.1 焊接安全：遵守焊接作业的安全操作规程，如避免焊接过程中的火花飞溅，防止火灾和爆炸等事故的发生。
4.2 焊接废弃物处理：对于产生的焊接废弃物，如焊渣和废气等，采取合适的处理方法，如分类采集和环保处理，保护环境。
4.3 焊接设备维护：定期检查和维护焊接设备，确保设备的正常运行和安全性能。
五、焊接作业记录与总结5.1 焊接作业记录：记录焊接作业的关键参数和过程，以备后续分析和评估。
5.2 焊接作业总结：对焊接作业的质量和效率进行总结和评价，提出改进措施，不断提高焊接作业的水平和质量。
手工电弧焊焊接工艺规范
SWS上海外高桥造船有限公司企业标准Q/SWS 42-022-2003手工电弧焊焊接工艺规范2003-04-25发布 2003-05-10实施上海外高桥造船有限公司发布前言本规范为公司新编制企业标准。
是根据公司的生产实际经验并参照有关船厂企业标准编制而成。
本规范代替G16-SWS005《船体手工电弧焊通用工艺》。
本规范发布时，G16-SWS005《船体手工电弧焊通用工艺》同时作废。
本规范由上海外高桥造船有限公司提出；本规范由设计部归口。
本规范起草部门：设计部。
本规范主要起草（编制）：陈国权标检：徐玉珍审核：孙嘉钧本规范由总工程师南大庆批准。
手工电弧焊焊接工艺规范1 范围本规范规定了船体手工电弧焊焊接前准备、人员、工艺要求和过程及检验。
本规范适用于采用低碳钢、低合金钢制造的船体构件的焊接。
对特殊钢材，结构刚性较大以及有特殊要求时，均应另行制定专门焊接工艺规程。
2 规范性引用文件G16-SWS004 焊接材料保管要求Q/SWS 42-010-2003 焊缝返修通用工艺规范3 焊接前准备3.1 焊接材料选配原则3.1.1 选用的焊接材料应具有相应船检证书。
3.1.2 焊接材料级别应与船体结构用钢材级别相匹配，见表1。
表1 焊接材料与船体结构钢材级别的匹配3.1.3 选用的焊条要有良好的工艺性和操作性能，对于船体结构规定选用碱性低氢型焊条的部位，尽可能采用交直流两用碱性低氢型焊条。
3.2 手工焊接材料的匹配使用，见表2表2 手工焊接材料3.3 焊接下列构件和结构时应采用低氢焊条：a）高强度船体结构钢的焊接接缝；b）船体大合拢时环形对接缝和纵桁对接缝以及舷顶列板与甲板边板的接缝；c）c）具有冰区加强级的船舶、船体外板端接缝和边接缝；d）d）桅杆、吊货杆、吊艇架、拖钩架、拖桩、系揽桩等承受强大载荷的舾装件及其所有承受高应力的零部件；e）e）具有较大刚度的构件，如尾轴架等及其与外板和船体骨架的接缝；f）f）主机基座及其相连接的构件。
手工电弧焊工艺要点及相关问题

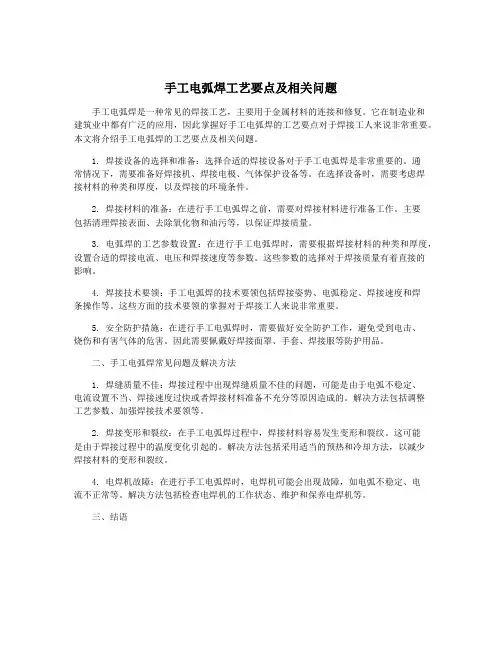

手工电弧焊工艺要点及相关问题手工电弧焊是一种常见的焊接工艺，主要用于金属材料的连接和修复。
它在制造业和建筑业中都有广泛的应用，因此掌握好手工电弧焊的工艺要点对于焊接工人来说非常重要。
本文将介绍手工电弧焊的工艺要点及相关问题。
1. 焊接设备的选择和准备：选择合适的焊接设备对于手工电弧焊是非常重要的。
通常情况下，需要准备好焊接机、焊接电极、气体保护设备等。
在选择设备时，需要考虑焊接材料的种类和厚度，以及焊接的环境条件。
2. 焊接材料的准备：在进行手工电弧焊之前，需要对焊接材料进行准备工作。
主要包括清理焊接表面、去除氧化物和油污等，以保证焊接质量。
3. 电弧焊的工艺参数设置：在进行手工电弧焊时，需要根据焊接材料的种类和厚度，设置合适的焊接电流、电压和焊接速度等参数。
这些参数的选择对于焊接质量有着直接的影响。
4. 焊接技术要领：手工电弧焊的技术要领包括焊接姿势、电弧稳定、焊接速度和焊条操作等。
这些方面的技术要领的掌握对于焊接工人来说非常重要。
5. 安全防护措施：在进行手工电弧焊时，需要做好安全防护工作，避免受到电击、烧伤和有害气体的危害。
因此需要佩戴好焊接面罩、手套、焊接服等防护用品。
二、手工电弧焊常见问题及解决方法1. 焊缝质量不佳：焊接过程中出现焊缝质量不佳的问题，可能是由于电弧不稳定、电流设置不当、焊接速度过快或者焊接材料准备不充分等原因造成的。
解决方法包括调整工艺参数、加强焊接技术要领等。
2. 焊接变形和裂纹：在手工电弧焊过程中，焊接材料容易发生变形和裂纹。
这可能是由于焊接过程中的温度变化引起的。
解决方法包括采用适当的预热和冷却方法，以减少焊接材料的变形和裂纹。
4. 电焊机故障：在进行手工电弧焊时，电焊机可能会出现故障，如电弧不稳定、电流不正常等。
解决方法包括检查电焊机的工作状态、维护和保养电焊机等。
三、结语。
手工焊接(补焊)工艺指引
星原电子有限公司目录1、手工焊接（补焊）工艺指引A、概念B、电烙铁的使用要求C、焊锡丝使用要求D、焊接步骤E、手工焊接（补焊）工艺要求2、电烙铁使用注意事项手工焊接（补焊）工艺指引第一部分：手工焊接（补焊）工艺指引一、概念焊接：用焊锡做媒体，通过加热使两种（或以上）金属接合达到导电目的补焊：对设备自动焊接后的不合格焊点进行修补使其转变为合格焊点二、电烙铁使用要求1、确定烙铁温度●对于贴片元件与细脚元件之焊点，烙铁嘴温度控制在350℃～380℃●对于散热较快的粗脚元件及加锡较多的焊点（如散热片固定脚、单插片、双插片、压缩机继电器脚等），烙铁温度控制在380℃～420℃之间。
2、烙铁头必须在湿润的海绵上擦拭干净，将烙铁嘴上的氧化物或污物去除后方可焊接。
3、休息或暂时不用焊接时需在烙铁嘴上加焊锡保护铬铁嘴。
4、用于擦拭烙铁嘴的海绵应保持湿润，员工操作时应带好静电带。
烙铁要保持良好接地。
5、新烙铁头要先加锡保护后再使用6、工作区域应保持清洁，不能将碎锡敲击于工作台面上7、烙铁拿握姿势,类似握笔写字状。
正确姿势不正确姿势不正确姿势8、烙铁头的选用，只有那些非常密集细小的焊点（如贴片元件密集的线路板）才选用尖嘴烙铁头，我司大部分线路板补焊尤其是粗脚元件补焊（含手工焊贴片IC）应该用扁平嘴烙铁头。
三、锡丝的使用要求2、焊锡丝端头距手拿处2～3英寸，不要短于1英寸。
拿过焊锡丝的手进食前必须要洗手。
3、焊锡丝的选用●贴片元件及细脚元件这类小焊点用Φ1.0以下的焊锡丝●大锡点及加锡多的焊点选用Φ1.2以上的焊锡丝四、焊接步骤擦干净烙铁嘴被焊接处加热加焊锡丝移开焊锡丝移走烙铁1 2 3 45对于一般的线路板补焊，可以简化为三步：把烙铁嘴擦干净（准备焊接）加热焊接处与送锡丝移开锡丝与烙铁五、手工焊接（补焊）工艺要求a)选择合适的烙铁及烙铁嘴，保证烙铁接地良好防止静电击伤(坏)元器件。
b)确认合适的烙铁温度，避免烙铁过热，防止损坏对温度冲击能力弱或较敏感的电子元器件。
焊接工艺规范及焊接通用工艺参数
焊接工艺规范1 范围本规范规定了焊接（手工电弧焊）工艺的技术要求。
本规范适用于本公司火力发电厂用涉压碳钢制水处理环保设备（容器）产品的焊接。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB 9448-1999 焊接与切割安全3 焊工3.1 焊工必须经专门的理论学习和实际操作培训，经考试合格和主管部门的同意，方可担任合格证中指定项目的焊接工作。
3.2 具有合格证书的焊工，一般每两年应重新考核一次。
对中断焊接工作六个月以上者，必须重新考核。
3.3焊工在施焊前应认真熟悉图纸和焊接工艺。
3.4核查待焊焊缝坡口的装配质量和组对要求，对不符合装配质量和组对要求的焊缝应拒焊，并向有关部门反映。
3.5进行焊缝质量的自检，做好自检记录、焊缝标记或焊缝跟踪记录等工作。
4 焊接设备4.1 应根据焊接施工时需用的焊接电流和实际负载持续率，选用焊机。
4.2 每台焊接设备都应有接地装置，并可靠接地。
4.3 焊接设备应处于正常工作状态，安全可靠，仪表应检定合格。
5 焊接材料5.1 焊接材料（焊条）应为进货验收合格品。
对材质有怀疑时，应进行复验，合格后才能使用。
5.2 焊接材料的选用按附录A的规定。
5.3 焊前应根据焊条使用说明的规定对焊条进行必要的烘干处理。
5.4 烘干后的焊条应放入100℃～150℃的保温箱（筒）内，随用随取。
重新烘干次数不应超过三次。
6 焊前准备6.1 坡口加工材料为碳素钢的坡口可采用冷加工或热加工方法制备。
6.2 焊接坡口应符合图样规定。
6.3 焊接坡口应保持平整，不得有裂纹、分层、夹渣等缺陷。
6.4 焊前应将坡口表面及两侧的水、氧化物、油污、锈、熔渣等杂质清除干净。
清理范围为：对接焊缝坡口表面及两侧（距坡口边20mm宽度范围内）；角焊缝焊脚尺寸K + 10mm～20mm。
手工焊接工艺规范
版本订正历史记录版本号订正内容订正者订正时间草拟：审查：同意：______________ 日期：日期：日期：______________ 1.目的1.1 规范生产过程中的手工焊接操作；1.2 为 SOP制作供应参数依照1.3 规范综合评估焊接质量、器件耐温特征和生产效率，并规定对不一样种类的产品、不一样的器件焊策应采纳的焊接参数和焊接设施，保证产质量量。
2.合用范围2.1 合用于电源事业部PCBA类手工补锡操作；2.2 合用于电源事业部PCBA类手工焊接元件操作；2.3 合用于焊接连结线材 / 端子座；3.职责3.1 工程部：对电烙铁使用供应正确操作方法；对被焊接对象及内容供应温度大小等标准参数；对电烙铁温度、漏电进行点检测试；对电烙铁进行维修，校验及财产编号管控；3.2 生产部：依照工程供应的方法和工艺进行正常操作；对电烙铁进行平时养护；配合工程人员在平时点检和变换机种时电烙铁温度调整.3.3质量部：对工程供应的各样参数进行不按期抽查、稽核；负责巡线时发现温度和漏电有异样后知会有关单位及办理后对策追踪. 4.定义4.1 将两个物体经过加热熔合达到永远地坚固联合，并能起导电或固定的作用5.程序内容5.1 资料及各参数选择：5.1.1 电烙铁的选择：使用专用无铅焊台；5.1.2 锡丝资料的选择：使用Sn/Ag/Cu96.5/3.0/0.5 无铅锡丝；5.1.3 无铅温度及其余各参数选择：序号1 2 3 4 5 6 7 8电烙铁焊接温度标准所焊物料温度范围焊接时间焊锡丝烙铁头蓝色 /白色 LED 灯300+/- 10℃≤ 3 秒￠ 0.8 ￠ 0.8/ 刀口型IC/SMD 元件330+/-10 ℃≤ 3 秒￠ 0.8 ￠ 0.8/ 刀口型一般元件350+/-10 ℃≤ 3 秒￠ 0.8/￠ 1.2 ￠ 0.8/ 椭圆头L/N 线材380+/-10 ℃≤ 3 秒￠ 1.2 ￠ 0.8/ 椭圆头DC 线材380+/-10 ℃≤ 3 秒￠ 1.2 ￠ 1.2/ 刀口型SMD/DIP 补锡350+/-10 ℃≤ 3 秒￠ 1.2 ￠ 1.2/ 刀口型修正 DSP 部件380+/-10 ℃≤ 3 秒￠ 1.2/￠ 1.6 ￠ 1.2/ 刀口型焊 AC/DC/ 端子插380+/-10 ℃≤ 2 秒￠ 1.6 ￠ 1.2/ 椭圆头座5.2 操作方法：5.2.1 烙铁手柄的握法见下列图一：图一图二（连续作业）图二（不连续作业）5.2.2 焊锡丝的取法见上图二、图三：5.2.3 烙铁头洁净方法：吸水海棉上一定要保持润湿，但水份也不可以过多，以不滴水为宜；吸水海棉需开V 形槽或在中间挖孔，以便冲洗烙铁头，以下列图所示；5.2.4 烙铁的一般焊接次序：准备工作选定焊点预热焊锡消融移开锡丝移开烙铁达成焊接准备工作：洁净烙铁头；选定焊点：烙铁与焊锡指向焊接点；预热：预热焊锡与焊点；焊锡的消融：锡丝触向被焊金属面，供应适合的焊锡量；移开锡丝：焊锡适当消融且散布于需焊接的部位后，即走开锡丝；移开烙铁：抽出烙铁，比抽出锡丝要慢0.5~1 秒时间；5.2.5 手动焊接 SMD元件的作业次序：取已回温好的烙铁对被焊接焊盘进行加少许焊锡；用镊子在物料盒内夹一个需焊接的 SMD元件到需焊接地点；烙铁头放入到元件与焊锡之间进行加热使其焊接，先在元件的一边进行固定焊接；移开镊子；焊接达成后拿出烙铁；5.2.6 手动焊接 DIP 元件的作业次序：插DIP元件到需要焊接指定地点；一手托住PCB另一只手翻转PCB再放到工作台面；5.2.6.3 用已预加锡的烙铁头固定元件的管脚此中一只脚（三只脚的固定中间一只脚，四个或以上的元件固定最外面两只脚）；放焊锡丝到需焊接地点进行正常焊接；焊接达成后先抽出焊锡丝，再随即抽出烙铁；当焊接直径超出3mm的线材、漆包线材时，需先浸助焊剂再用小锡炉进行浸锡焊接；5.2.7 手动拆掉 SMD元件的作业次序：针对电阻/电容/电感类CHIP元件：能够先在两头加适当焊锡，并互换熔化两头焊点使其焊盘两头焊锡完整消融，直接用烙铁头刮下CHIP元件，并放入到废弃盒作报废办理；5.2.7.2 针对特别封装类 IC, 用热风枪先对其进行加热，待焊锡完整消融后直接用镊子夹住元件走开焊盘，再用烙铁把焊锡拖平；被取下的特别封装元件需作好保留，待PE 工程师确认其功能完满后再能进行重复使用；5.2.8 手动拆掉 DIP 元件的作业次序：5.2.8.1 针对2pin 短脚距元件，用烙铁直接消融两个元件脚焊点，待焊锡完整消融后再直接拔出元件，消除焊盘节余焊锡使其焊盘孔不可以被封住。
焊接工艺文件
工艺文件焊接工艺文件共7页第1页一：总那么本规程了电弧焊焊接标准、工艺规程、操作方法及检验工程，适用于本公司生产的上下压柜等产品的手工电弧焊焊接过程。
二：设备和工具1：设备a,交流弧焊机。
b,焊接平台和各种工位夹具。
2：附件和工具a,焊钳b,焊接电缆，c,面罩d,橡皮锤，e,焊条保温桶，f,尺〔卷尺，直尺，角尺〕g,角向磨光机，h,清理焊渣工具三：常用名词术语：1、焊接：通过加热或加压或两者并用，同时用或不用填充材料，使焊件到达原子结合的一种加工方法。
2、母材：被焊接材料的总称。
〔见图一〕3、焊接接头：用焊接方法连接的接头，它包括焊缝及母材的热碍事区〔见图一〕4、焊接方向：焊接热源相关于焊件移动的方向，或在整条焊缝长度上的焊缝增长方向。
5、焊波、弧坑、熔宽、熔深、余高〔见图二〕6、熔池：焊接时在焊接热源作用下，焊件上所形成的具有一定几何外形的液态金属局部。
7、常见的接头形式有：a,对接接头、b,搭接接头、c,角接接头、d,丁字接头资料来源编制王飞自编审核批准编制部门标记处数更改文件号签字日期箱变公司金工车间焊接工艺文件X302共7页第3页8、常见的焊接位置：一条焊缝能够在空间的不同位置施焊、对接接头和角接接头的各种焊接位置，如图四所示，其中以平焊位置最为适宜。
平焊时操作方便、劳动条件好，生产效率高，焊缝质量轻易保证，立焊、横焊位置次之，仰焊位置最差。
〔见图四〕四、焊接规程：1、焊条的选择：焊条选择按照焊接接头与母材等强的原那么，选用强度级不相当的焊条几种常规低碳钢焊接的焊条选用见表〔一〕钢号焊条牌号一般结构件重要结构件Q235、08、10、15、2025、20g.22g.2、焊条直径的选择：焊条直径的大小要紧取决于焊件厚度、接头形式、焊缝位置、焊道层次等因素，焊件厚度较大时，那么应选用较大直径的焊条，平焊时，准许使用较大电流进行焊接，焊条直径也可大些，而立焊，仰焊及横焊那么宜选用较小直径的焊条，多层焊的第一层焊缝为防止产生未焊透缺陷，宜采纳小直径焊条，立焊时，焊条直径不超过5mm，而横焊最大直径不超过4mm。
手工电弧焊工工艺规范
手工电弧焊工工艺规范文件编号：1.焊接方法简介1.1.手工电弧焊是利用焊条和工件之间产生电弧，将焊条和工件局部加热到融化状态，冷却结晶形成焊缝。
2.工艺要求2.1.工件焊接前必须进行清理油污，水分和锈蚀。
2.2.引弧和收弧处是焊缝的薄弱环节，必须进行有效的处理，填满弧坑缺陷。
2.3.焊接过程中应采用短弧焊接，焊条摆动不宜过大。
2.4.焊后要对所有焊缝清理焊渣。
2.5.中碳钢焊接要求2.5.1.尽可能选用碱性低氢型焊条，焊条使用前要烘干，特殊情况可选用铬镍不锈钢焊条，采用这种焊条是电流要小，尽可能采用多层焊。
2.5.2.焊前对工件预热，35号和45号钢预热温度150~250℃，加热范围在焊缝两侧150mm以上。
2.5.3.构件焊接后注意保温，并缓慢冷却至室温。
2.5.4.焊接时采用碱性焊条，直流反接。
2.6.锰钢16Mn焊接一般选用碱性焊条，J506及J507。
3.焊接规范参数3.1.焊条的选择3.1.1.选用焊条是应考虑◇与母材的机械性能和化学成分一致◇对于结构钢的焊接，可选用相应强度等级的焊条。
一般使焊缝强度等于或稍高于被焊材料的强度，不能过高，焊缝强度过高反而会引起脆性增加，产生裂纹。
◇重要结构应选用抗裂性较好的碱性焊条。
3.1.2.常用碳钢焊条型号：3.2.焊条直径的选择可根据焊件厚度结合实际情况参考选择：3.3.焊接电流选择3.3.1.在保证产品质量的前提下，尽可能选择较大的电流进行短弧焊件，以提高生产效率。
3.3.2.焊件电流大小可根据焊条直径、牌号、焊接位置以及接头形式来选择。
4.质量检验方法及标准参考二氧化碳气体保护焊工艺规范。
手工电弧焊焊接工艺设计
手工电弧焊焊接工艺本工艺适用于低碳钢和低合金高强度各种大型钢构造工程制造重要构造的焊接。
一、焊前准备1.根据施焊构造钢材的强度等级，各种接头形式选择相等强度等级牌号和适宜焊条直径。
2.当施工环境温度低于0℃，或钢材的碳当量大于0.41％及构造刚性过大，构件较厚时应采用焊前预热措施，预热温度为80℃~100℃,预热范围为板厚的5倍，但不小于100mm。
3.工件厚度大于6mm对接焊时，为确保焊透强度，在板材的对接边沿开切V形或X形坡口，坡口角度a为60°,钝边p=0〜1mm,装配间隙b=0〜1mm,如图1。
当板厚差44mm时，应对较厚板材的对接边缘进展削斜处理，如图2。
图1|图24.焊条烘焙：酸性药皮类型焊条焊前烘焙150℃义2保温2小时；碱性药皮类焊条焊前必须进展300〜350℃义2烘焙，并保温2小时才能使用。
5.焊前接头清洁要求，在坡口或焊接处两侧30mm范围内影响焊缝质量的毛刺、油污、水、铁锈等脏物及氧化皮，必须去除干净。
6.在板缝两端如余量小于50mm时，焊前两端应加引弧、熄弧板，其规格不小于50X50mm。
二、焊接材料的选用1.首先考虑母材强度等级与焊条等级相匹配和不同药皮类型焊条的使用特性。
2.考虑物件的工作条件，凡承受动载荷、高应力或形状复杂，刚性较大，应选用抗裂性能和冲击韧性号的低氢型焊条。
3.在满足使用性能和操作性能的前提下，应适中选用规格大效率高的铁粉焊条，以提高焊接生产效率。
三、焊接标准1.应根据板厚选择焊条直径，确定焊接电流，如表。
该电流为平焊位置焊接，立、横、仰焊时焊接电流应降低10〜15%;>16mm板厚焊接底层选?3.2mm焊条，角焊焊接电流应比对接焊焊接电流稍大。
2.为使对接焊缝焊透，其底层焊接应选用比其他层焊接的焊条直径较小。
3.厚件焊接，应严格控制层间温度，各层焊缝不宜过宽，应考虑多道多层焊接。
4.对接焊缝正面焊接厚，反面使用碳气刨扣槽，并进展封底焊接。
手工焊接规章制度内容怎么写
手工焊接规章制度内容怎么写一、操作规程1.1 手工焊接前的准备工作1、确定焊接条件，包括焊接材料、焊接方法、焊接位置等；2、检查焊接设备是否完好；3、清洁焊接件，确保焊接表面无油污和杂质；4、准备好焊接材料和焊接辅助工具。
1.2 手工焊接操作步骤1、使用正确的焊接电流、电压和焊接材料进行焊接；2、保持焊枪和焊缝的角度适当，控制焊接速度；3、焊接中注意保持焊缝的整洁，避免冷焊、气孔等缺陷；4、焊接完毕后及时清理焊渣和焊瘤。
1.3 手工焊接质量检验1、焊接后进行外观检查，查看焊缝是否均匀、焊瘤是否存在等；2、进行焊接连接部位的力学性能测试，确保焊接质量符合要求；3、记录焊接质量检验结果，建立档案。
二、安全措施2.1 焊接操作场所的安全防护1、保持焊接作业区域通风良好，确保防止有毒气体的积聚；2、在焊接作业区域周围设置明显的警示标识，防止非工作人员靠近；3、焊接操作人员应佩戴防护眼镜、防护面罩、防护手套等个人防护用品。
2.2 焊接设备的安全使用1、焊接设备应定期进行检查和维护，确保设备完好；2、使用焊接设备时，要注意接地保护，确保操作人员的安全；3、严禁在未经许可的情况下擅自更改焊接设备的电气参数。
2.3 焊接作业中的安全措施1、焊接操作人员应按照操作规程进行焊接操作，严禁随意操作；2、禁止在易燃易爆材料附近进行焊接作业；3、严禁将焊接工具和电缆等放置在通道处，以免造成绊倒或火灾。
三、现场管理3.1 焊接作业前的准备工作1、对焊接作业区域进行清理，确保无垃圾和杂物；2、设置好消防器材，确保万一发生火灾能够及时扑灭；3、建立焊接作业流程，明确各个操作步骤和责任。
3.2 焊接作业过程中的管理1、设立焊接巡回检查制度，定期检查操作人员的操作行为；2、严格控制焊接作业的时间和数量，避免过度疲劳导致操作失误；3、及时排除焊接作业中出现的问题，保障焊接质量。
3.3 焊接作业后的整理工作1、及时清理焊接作业区域，保持整洁；2、将焊接设备归位并进行维护保养；3、总结本次焊接作业的经验教训，为下次作业提供参考。
手工电弧焊焊接工艺标准规范标准
手工电弧焊焊接工艺标准1. 手工电弧焊焊接施工工艺标准1.1适用范围本工艺适用于钢结构制作与安装手工电弧焊焊接工艺。
工艺规定了一般低碳钢、普通低合金高强度钢手工电弧焊的基本要求。
凡各工程的工艺中无特殊要求的结构件手工电弧焊均应按本工艺规定执行。
1.2引用标准(1)钢结构工程施工质量验收规范(GB50205—2001)；(2)建筑工程施工质量验收统一标准(GB50300—2001)；(3)建筑钢结构焊接规程JGJ81—2002)；(4)碳钢焊条(GB5117—85)；(5)低合金钢焊条(GB5118—85)；(6)钢结构焊缝外形尺寸(GB10854—89)；(7)焊接质量保证钢熔化焊接接头的要求和缺陷等级(GB/T12469—90)；(8)钢焊缝手工超声波探伤和探伤结果的分级(GB11345—89)。
1.3术语焊接工艺一一制造焊件所有有关的加工方法实施要求，包括焊接准备、材料选用、焊接方法的选定、焊接参数、操作要求等。
坡口——根据设计或工艺需要，在焊件的待焊部位加工并装配的一定几何形状的沟槽。
断续焊缝——焊接成具有一定间隔的焊缝。
塞焊缝——两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝，只在孔内焊角缝者。
焊缝厚度——在焊缝横截面中，从焊缝正面到焊缝背面的距离。
手工焊——手持焊具、焊枪或焊钳进行操作的焊接方法。
预热——焊接开始前，对焊件的全部(或局部)进行加热的工艺措施。
后热——焊接后立即对焊件的全部(或局部)进行加热或保温，使其缓冷的工艺措施。
焊条——涂有药皮的供手弧焊用的熔化电极。
它由药皮和焊芯两部分组成。
焊药——压涂在焊芯表面上的涂料层。
焊渣——焊后覆盖在焊缝表面上的固态熔渣。
焊接工作台——为焊接小型焊件而设计的工作台。
定位板——为保证焊件间的相对位置，防止变形和便于装配而临时焊上的金属板。
引弧板——为在焊接接头始端获得正常尺寸的焊缝截面，焊前装配的一块金属板。
焊接在这块板上开始，焊后割掉。
手工焊接的工艺要求
手工焊接的工艺要求
手工焊接的工艺要求包括以下几个方面：
1. 焊接温度：在18℃～30℃的范围内，相对湿度在30%～70%之间。
2. 静电防护：手工焊接过程中的静电防护操作应严格按照“防静电工艺规程”的规定执行。
3. 工作台和手工焊接系统的选择：所选择的焊接系统要能够迅速加热焊接区、并且能够在整个焊接操作期间充分保持连接点的焊接温度范围。
4. 焊接设备的温度控制：操作者选定或额定的闲置/待机状态下的焊接系统温度应在实际测量的烙铁头温度的±15℃以内。
5. 焊接操作要求：划圆圈收尾法适用于厚板焊接，反复断弧收尾法适用于薄板焊接。
焊接结束时，烙铁头应堤起，缩小尾部熔池。
6. 焊条直线速度：焊条直线速度不要过慢，否则容易造成熔渣过厚，看不清熔池，难于操作。
7. 焊接环境要求：环境温度应适宜，工作台表面的照明应足够。
电子电气产品手工焊接通用工艺指导书
工艺文件电子电气产品手工焊接通用工艺指导书SDIZT -57010编制：_____________审核：_____________批准：_____________一、目的：规范本公司员工在产品加工中的手工焊接操作，保证产品质量。
二、适用范围：本公司电子电气类产品的手工焊接工序及手工拆焊、补焊操作。
三、手工焊接使用的工具及要求：3.1 焊锡丝的选择：3.1.1 直径为0.8mm或1.0mm的焊锡丝，用于电子或电类焊接；3.2 烙铁的选用及要求：3.2.1电烙铁的功率选用原则：3.2.1.2 焊接较粗导线及同轴电缆时，选用50W内热式电烙铁。
3.3 电烙铁温度及焊接时间控制要求：3.3.1 有铅恒温烙铁温度一般控制在280~360℃之间，缺省设置为330±10℃，焊接时间小于3秒。
焊接时烙铁头同时接触在焊盘和元件引脚上，加热后送锡丝焊接。
3.3.2 部分元件的特殊焊接要求:A）SMD器件：焊接时烙铁头温度为：320±10℃；焊接时间：每个焊点1~3秒。
拆除元件时烙铁头温度：310~350℃；注：应根据CHIP件尺寸不同使用不同的烙铁嘴。
3.4 电烙铁使用注意事项：3.4.1 电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，同时也会使烙铁头因长时间加热而氧化而不能上锡。
3.4.2 手工焊接使用的电烙铁需带防静电接地线，焊接时接地线必须可靠接地，防静电恒温电烙铁插头的接地端必须可靠接交流电源保护地。
电烙铁绝缘电阻应大于10MΩ，电源线绝缘层不得有破损。
3.4.3 将万用表打在电阻档，表笔分别接触烙铁头部和电源插头接地端，接地电阻值稳定显示值应小于3Ω；否则接地不良，不允许使用该电烙铁进行焊接；3.4.4 烙铁头不得有氧化、烧蚀、变形等缺陷。
烙铁不使用时上锡保护，长时间不用必须关闭电源防止空烧，下班后必须拔掉电源。
3.4.5 烙铁放入烙铁支架后应能保持稳定、无下垂趋势，护圈能罩住烙铁的全部发热部位。
手工电弧焊焊接操作要点
手工电弧焊焊接操作要点摘要：手工电弧焊虽然是最早的焊接工艺方法，但因其设备简单，对作业环境要求极低，仍然一直是焊接制造中应用较为广泛的焊接工艺方法。
但也因其自动化低，现操作工人对其熟练掌握的却越来越少，本文主要对手工电弧焊操作要点进行建设以供参考。
关键词：手工电弧焊；操作要点引言焊接作业主要包括焊接前检查准备，焊接过程中操作作业，焊接后检查处理。
1 引弧引弧电弧焊开始时，引燃焊接电弧的过程称为引弧。
引弧的方法包括以下两类：1）不接触引弧是指利用高频电压使电极末端与焊件间的气体导电产生电弧。
焊条电弧焊很少采用这种方法。
2）接触引弧引弧时先使电极与焊件短路，再拉开电极引燃电弧。
根据操作手法不同又可分为敲击法和划檫法两种。
敲击法：使焊条与焊件表面垂直地接触，当焊条的末端与焊件的表面轻轻一碰，便迅速提起焊条并保持一定的距离，立即引燃了电弧。
操作时焊工必须掌握好手腕上下动作的时间和距离。
划擦法：先将焊条末端对准焊件，然后将焊条在焊件表面划擦一下，当电弧引然后趁金属还没有开始大量熔化的一瞬间，立即使焊条末端与被焊表面的距离维持在2 --- 4mm的距离，电弧就能稳定地燃烧。
如果发生焊条和焊件粘在一起时，只要将焊条左右摇动几下，就可脱离焊件，如果这时还不能脱离焊件，就应立即将焊钳放松，使焊接回路断开，待焊条稍冷后再拆下。
3）应用：由于引弧端温度较低，熔深较浅，易产生未焊透。
酸性焊条接引弧时可稍将电弧拉长，对坡口根部进行预热，然后压低电弧进行正常焊接。
碱性焊条则由于药皮特性对根部熔透有利，不需采用酸性焊条的引弧方式，但不要直接引弧，应在坡口前端一距离引弧后，迅速拉回起焊端，并压低电弧进行焊接。
2 运条运条焊接过程中，焊条相对焊缝所做的各种动作的总称为运条。
运条包括沿焊条轴线的送进、没焊缝轴线方向纵向移动和横向摆动三个动作。
1）运条的基本动作。
焊条沿轴线向熔池方向送进使焊条熔化后，能继续保持电弧的长度不变，因此要求焊条向熔池方向送进的速度与焊条熔化的速度相等。
手工焊接的工艺要求
手工焊接的工艺要求手工焊接是一种常见的金属连接方法，需要熟练的技能和严格的工艺要求。
下面是手工焊接的一些工艺要求：1. 清洁表面：焊接前必须清洁待焊接的金属表面，以去除油脂、氧化物和其他杂质。
可以使用溶剂、喷砂机或者铲除工具进行清洁。
2. 预热金属：对于较厚的金属零件，应事先进行预热。
预热可以减少焊接应力，提高焊缝的质量，并减少裂纹的发生。
3. 选择合适的焊接电流和电压：需要根据焊接材料和焊缝的要求，选择合适的焊接电流和电压。
过高的电流和电压可能导致焊缝过宽，过深，焊缝强度降低，过低的电流和电压则可能导致焊接失败。
4. 控制焊接速度和温度：手工焊接中需要控制好焊接速度和温度。
焊接速度过快会导致焊缝不牢固，焊接速度过慢会导致过度热输入，影响焊缝质量。
5. 保护气体：对于一些易氧化的金属，如铝、镁等，需要使用保护气体进行焊接，以防止氧气对焊缝的影响。
6. 控制焊接角度和姿势：焊接时要保持正确的焊接角度和姿势，以确保焊缝质量均匀，不出现裂纹和缺陷。
7. 合理布局焊缝：对于大型结构，需要进行合理的焊缝布局，以确保焊接强度和稳定性。
8. 坚持无缺陷原则：焊接过程中要保持连续、均匀的电弧，避免断弧和喷溅等现象。
焊缝应无气孔、裂纹、未熔合等缺陷。
9. 合理使用焊接材料：选择合适的焊条、焊丝和焊剂，以满足焊接要求。
10. 进行焊后处理：焊接完成后，要对焊缝进行焊后处理，以提高焊缝的强度和耐腐蚀性能。
以上是手工焊接的一些基本工艺要求，通过严格遵守这些要求，可以有效提高焊缝质量，确保焊接结构的安全可靠。
手工焊接是一种常见的金属连接方法，广泛应用于建筑、船舶、汽车制造、电子设备和制造业等领域。
与机器自动焊接相比，手工焊接需要熟练的技能和经验，且在焊接工艺方面有着更高的要求。
首先，手工焊接的最基本要求是清洁表面。
焊接前必须清洁待焊接的金属表面，以去除油脂、氧化物和其他杂质。
这可以通过溶剂、喷砂机或者铲除工具进行清洁。
一个干净的表面有助于焊接材料与基材之间更好地结合，确保焊缝的质量。
钢结构手工电弧焊焊接工艺标准(501-1996)
3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。
对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。
3.2.1.6 焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内看熔池中铁水与熔渣保持等距离（2～3mm）为宜。
3.2.1.7 焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为3～4mm，碱性焊条一般为2～3mm为宜。
3.2.1.8 焊接角度：根据两焊件的厚度确定，焊接角度有两个万面，一是焊条与焊接前进方向的夹角为60～75°；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为 45°；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。
3.2.1.9 收弧：每条焊缝焊到末尾，应将弧坑填满后，往焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉。
焊接完毕，应采用气割切除弧板，并修磨平整，不许用锤击落。
3.2.1.10 清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确无问题后，方可转移地点继续焊接。
3.2.2 立焊：基本操作工艺过程与平焊相同，但应注意下述问题：3.2.2.1 在相同条件下，焊接电源比平焊电流小10%～15%。
3.2.2.2 采用短弧焊接，弧长一般为2～3mm。
3.2.2.3 焊条角度根据焊件厚度确定。
两焊件厚度相等，焊条与焊条左右方向夹角均为45°；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。
焊条应与垂直面形成60°～80°角，使电弧略向上，吹向熔池中心。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手工焊接工艺文件要点1目的1.1.1.1本工艺规程规定了手工焊接工艺相关的焊接工具与材料、操作方法和检验方法。
2适用范围2.1.1.1本工艺规程适用于产品的手工焊接工艺的指导。
3适用人员3.1.1.1本工艺规程适用于手工焊接专职工艺人员、手工焊接操作人员、手工焊接检验人员。
4名词/术语4.1.1.1手工焊接系统：指手工焊接操作所使用的焊接电烙铁或其它焊接设备。
4.1.1.2焊接时间：从烙铁头接触焊料到离开焊料的时间，即焊料处于加热过程中时间。
4.1.1.3拆焊：返工、返修或调试情况下，使用专用工具将两被焊件分离的手工焊接工艺操作方法。
4.1.1.4主面：总设计图上定义的一个封装与互连结构（PCB）面（通常为包含元器件功能最复杂或数量最多的那一面）。
4.1.1.5辅面：与主面相对的封装与互连结构（PCB）面。
4.1.1.6冷焊点：是指呈现很差的润湿性、外表灰暗、疏松的焊点。
4.1.1.7焊料受拢：焊料在焊接过程中发生移动而形成的应力纹。
4.1.1.8反润湿：熔化的焊料先覆盖表面然后退缩成一些形状不规则的焊料堆，其间的空档处有薄薄的焊料膜覆盖，未暴露基底金属或表面涂敷层。
5焊接工艺规范5.1焊接流程检验焊前准备焊接设备参数确认施焊清洗转下道工序手工清洗/设备清洗返工/返修/报废YN5.2焊接原理5.2.1.1手工焊接中的锡焊的原理是通过加热的烙铁将固态焊锡丝加热熔化，再借助于助焊剂的作用，使其流入被焊金属之间，待冷却后形成牢固可靠的焊接点；锡焊是通过润湿、扩散和冶金结合这三个物理、化学过程来完成的，被焊件未受任何损伤；图6-1是放大1000倍的焊点剖面。
图6-1 焊点剖面5.3手工焊接操作方法5.3.1电烙铁的握法5.3.1.1电烙铁的基本握法分为三种(图6-2)：图6-2 电烙铁的握法1)反握法，用五指把电烙铁的柄握在掌内；此法适用于大功率电烙铁，焊接散热量大的被焊件；2)正握法，适用于较大的电烙铁，弯形烙铁头一般也用此法；3)握笔法，用握笔的方法握电烙铁，此法适用于小功率电烙铁，焊接散热量小的被焊件。
5.3.2手工焊接操作的基本步骤5.3.2.1正确的手工焊接操作过程可以分成六个步骤。
前五个步骤为焊接步骤，最后一个步骤为手工清洗步骤。
前五个步骤如图6-3所示。
图6-3 锡焊五步操作法5.3.2.2步骤一：准备施焊（图6-3(a)）。
左手拿焊丝，右手握烙铁，进入备焊状态；要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
5.3.2.3步骤二：加热焊件（图6-3 (b)）。
烙铁头靠在两被焊件的连接处，加热整个被焊件全体；例如，图(b)中的导线与接线柱、元器件引脚与焊盘要同时均匀受热（具体操作时应先熔化少量焊锡丝于烙铁头和焊件之间，形成热桥，这样会更加有效地加热被焊件，参见本规程7.2.4.3）。
5.3.2.4步骤三：送入焊丝（图6-3 (c)）。
焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。
5.3.2.5注意：不要把焊锡丝送到烙铁头上。
5.3.2.6步骤四：移开焊丝（图6-3 (d)）。
当焊丝熔化一定量后，立即向左上45°方向移开焊丝。
5.3.2.7步骤五：移开烙铁（图6-3 (e)）。
焊锡润湿两被焊件的施焊部位以后，向右上45°方向移开烙铁，结束焊接。
5.3.2.8从第三步开始到第五步结束，时间大约是1.5~3s。
5.3.2.9手工清洗：焊接完成后应立即使用专用防静电刷和专用清洗剂清洗手工焊接中产生的助焊剂残留等污染物。
5.3.2.10注：对于热容量小的焊件，例如印制板上较细导线的连接，应减小焊接各步骤的时间。
5.3.3印制电路板的焊接5.3.3.1通用要求：1)按图样将元器件装入规定位置，要求标识向上，方向一致；2)有极性和方向要求的元器件，极性和方向不能装反；3)元器件的通常的装焊顺序原则为：先小后大、先低后高。
5.3.3.2电容器焊接，先装玻璃釉电容器、有机介质电容器、瓷介电容器，最后装电解电容器。
5.3.3.3二极管的焊接，焊接径向二极管时，对最短引脚焊接时间不能超过2s 。
5.3.3.4三极管焊接，焊接时间尽可能短，焊接时用镊子夹住引脚，以利散热；焊接大功率三极管时，若需加装散热片，应将接触面平整后再紧固。
5.3.3.5贴片器件，选用低功率电烙铁且焊接时间应尽可能短。
5.3.3.6塑封元器件的焊接，正确的焊接方法是：1)烙铁头在任何方向上均不要对接线片施加压力，避免接线片变形从而导致焊接簧片类的器件受损；2)在保证润湿的情况下，焊接时间越短越好；实际操作中，在焊件可焊性良好的时候，只需要用挂上锡的烙铁头轻轻一点即可；焊接后，不要在塑壳冷却前对焊点进行牢固性确认试验以形成裂纹等缺陷。
5.3.3.7簧片类元器件的焊接：1)加热时间要短，控制在1～2s之间；2)不可对焊点任何方向加力；3)焊锡用量适中。
5.3.3.8集成电路的焊接：1)在保证润湿的前提下，尽可能缩短焊接时间，一般不要超过2s；2)若使用低熔点焊料，熔点应不高于180℃；3)使用电烙铁，功率不宜过大，且烙铁头直径应该小一些，防止焊接一个端点时碰到相邻端点。
5.3.4导线焊接5.3.4.1导线同接线端子、导线同导线之间的连接有两种基本形式。
5.3.4.2绕焊1)导线和接线端子的绕焊，是把经过镀锡的导线端头在接线端子上绕一圈，然后用钳子拉紧缠牢后进行焊接，如图6－4所示；在缠绕时，导线一定要紧贴端子表面，绝缘层不要接触端子，L应等于或小于2倍线径或1.5mm，取其中较小者。
图6-4导线和接线端子的绕焊2)导线与导线的连接以绕焊为主，如图6-5所示；操作步骤如下：●去掉导线端部一定长度的绝缘皮，使焊接后满足a中的要求；●导线端头镀锡，并穿上合适的热缩套管；●两条导线绞合，焊接；●把套管推到接头焊点上，用热风烘烤热缩套管，套管冷却后应该固定并紧裹在接头上。
图6-5 导线与导线的绕焊3)这种连接的可靠性最好，在要求可靠性高的地方常常采用。
5.3.4.3钩焊将导线弯成钩形钩在接线端子上，用钳子夹紧后再焊接，如图6－6；其端头的处理方法与绕焊相同；这种方法的强度低于绕焊，但操作简便；L应等于或小于2倍线径或1.5mm，取其中较小者。
图6-6导线和端子的钩焊5.3.5拆焊5.3.5.1在调试、维修过程中，或由于焊接错误对元器件进行更换时就需拆焊；拆焊次数不得大于2次，拆焊时应选用专用的拆焊工具，焊接方法与上述方法相同，普通元器件的拆焊工具：1)用吸锡网进行拆焊；2)用气囊吸锡器进行拆焊；3)用专用拆焊电烙铁拆焊；4)用吸锡电烙铁拆焊。
5.3.6焊后清洗5.3.6.1PCB手工焊接焊后清洗应根据IPC/EIA J-STD-001标准进行清洗。
5.3.6.2PCB的清洗应该能去除污垢、焊接残留物、锡渣、线头、锡球和其它的小颗粒。
5.3.6.3按照IPC-TM-650的测试方法进行周期性的测试。
离子性的污染物和助焊剂的残渣应该少于1.56微克/平方厘米Nacl。
5.4手工焊接通用要求5.4.1静电防护5.4.1.1焊接过程中的静电防护操作应严格按照“防静电工艺规程”的规定执行。
5.4.2环境控制5.4.2.1温度：18℃～30℃，相对湿度：30%～70%。
5.4.2.2工作台表面的照明至少应达到1000 lm/m2。
5.4.2.3保持工作区的清洁度和周边环境整洁，以防止焊接工具、材料和被焊件表面受污染或被损坏；禁止在工作区饮食及吸烟。
5.5焊接工具、设备与焊接材料及要求手工焊接过程中，对手工焊接工具和焊接材料通常有各种特定要求，不可随意选取以造成焊接工艺过程的不可控、产生不合格品和质量隐患。
5.5.1工作台和手工焊接系统的选择准则5.5.1.1所选择的焊接系统要能够迅速加热焊接区、并且能够在整个焊接操作期间充分保持连接点的焊接温度范围。
5.5.1.2焊接设备(非工作状态)的温度应能控制在烙铁头闲置温度的±5℃以内。
5.5.1.3操作者选定或额定的闲置/待机状态下的焊接系统温度应在实际测量的烙铁头温度的±15℃以内。
5.5.1.4焊接系统的烙铁头和工作台公共接地点之间的电阻不应超过5Ω；加热元器件和烙铁是在正常工作温度下测量的（注：按EN00015-1：1992 制造的限流焊接设备可以不符合该要求）。
5.5.1.5从加热烙铁头到接地部位的交流(AC)和直流(DC)漏电流不应对设备和元器件造成有害影响。
5.5.1.6由焊接设备产生的烙铁头的瞬时电压峰值不应超过2V（注：按EN 00015-1：1992 制造的限流焊接设备可以不符合该要求）。
5.5.1.7焊接较大元器件时，如金属底盘接地焊片，应选100W 以上的电烙铁。
5.5.1.8烙铁头的形状要适应被焊件物面要求和元器件装配密度。
5.5.1.9烙铁头的顶端温度要与焊料的熔点相适应，一般要比焊料熔点高30～80℃（不包括在电烙铁头接触焊接点时下降的温度）。
5.5.1.10电烙铁热容量要恰当；烙铁头的温度恢复时间要与被焊件物面的要求相适应；温度恢复时间是指在焊接周期内，烙铁头顶端温度因热量散失而降低后，再恢复到最高温度所需时间；它与电烙铁功率、热容量以及烙铁头的形状、长短有关。
5.5.2电烙铁的日常保养5.5.2.1为防止烙铁头镀层金属在空气中高温氧化，在使用前和使用后应给烙铁头上锡；具体方法是：当烙铁头温度升到能熔锡时，将烙铁头上沾涂一层焊锡，使烙铁头的刃面全部挂上一层焊锡便可使用或断电存放。
5.5.2.2电烙铁长时间不使用(10分钟以上)时应切断电源。
5.5.2.3参照电烙铁使用说明书，定期更换超过使用寿命的烙铁头。
5.5.2.4焊接时，由于高温，烙铁头容易产生氧化层，必须用焊接专用清洁海绵清洁，以保证焊接质量；使用时海绵必须加水。
5.5.3辅助工具5.5.3.1尖嘴钳：它的主要作用是在连接点上缠绕导线、对元器件引脚成型。
5.5.3.2斜口钳：又称偏口钳、剪线钳，主要用于剪切导线，剪掉元器件多余的引脚；不要用偏口钳剪切螺钉、较粗的钢丝，以免损坏钳口。
5.5.3.3镊子：主要用途是摄取微小元器件；在焊接时夹持被焊件以防止其移动和帮助散热。
5.5.3.4旋具：又称改锥或螺丝刀，分为十字旋具、一字旋具；主要用于拧动螺钉及调整可调元器件的可调部分。
5.5.3.5清洁海绵：去除烙铁头氧化层的专用海绵，使用时海绵必须加水。
5.5.4焊接材料5.5.4.1焊锡丝的合金类型：Sn63Pb37Sb0.4或Sn63Pb37（应符合IPC/EIA J-STD-006标准要求）。
5.5.4.2助焊剂：手工焊接操作，应得到批准后方可使用外加助焊剂，需要使用外加助焊剂的情况通常如下：1)PCBA返工、返修时；2)设计缺陷；3)焊接件可焊性差。
