家装电路施工图解-收藏多学学!-
六种建筑、楼房装修布线接线图

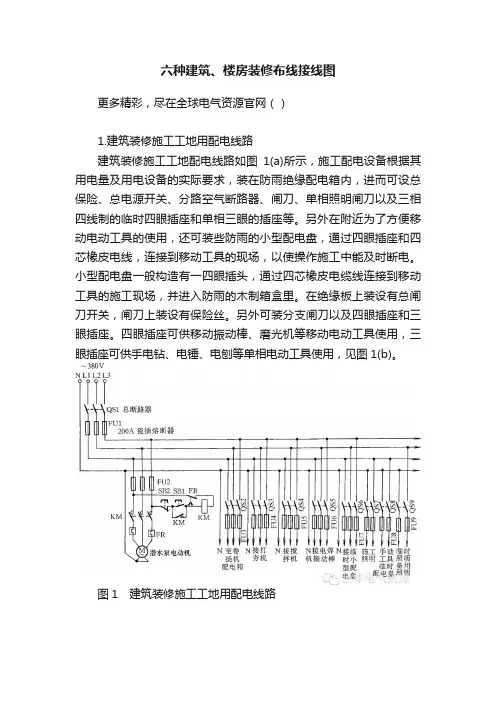

六种建筑、楼房装修布线接线图更多精彩,尽在全球电气资源官网()1.建筑装修施工工地用配电线路建筑装修施工工地配电线路如图1(a)所示,施工配电设备根据其用电量及用电设备的实际要求,装在防雨绝缘配电箱内,进而可设总保险、总电源开关、分路空气断路器、闸刀、单相照明闸刀以及三相四线制的临时四眼插座和单相三眼的插座等。
另外在附近为了方便移动电动工具的使用,还可装些防雨的小型配电盘,通过四眼插座和四芯橡皮电线,连接到移动工具的现场,以使操作施工中能及时断电。
小型配电盘一般构造有一四眼插头,通过四芯橡皮电缆线连接到移动工具的施工现场,并进入防雨的木制箱盒里。
在绝缘板上装设有总闸刀开关,闸刀上装设有保险丝。
另外可装分支闸刀以及四眼插座和三眼插座。
四眼插座可供移动振动棒、磨光机等移动电动工具使用,三眼插座可供手电钻、电锤、电刨等单相电动工具使用,见图1(b)。
图1 建筑装修施工工地用配电线路图1 建筑装修施工工地用配电线路(续)2.六层楼配电系统分配线路在承接设计、安装住宅楼房的照明工程时,要对每个房间的作用与用途有所了解,根据住户生活、活动的要求来设计照明电气的安装方式、安装位置,确定安装具体要求。
其次还要考虑到住宅所应用的各种电气设备对电源的要求,满足家庭电气化的需求。
同时还要采取安全措施,达到安全供电,使住宅照明供电设施尽可能规范、统一、安全、节约,有条件时应选用节电型电器装置。
建筑楼房电气线路装备的原则是:①选择进户线的截面积大小时应使整个楼房的总用电电流小于该导线的安全电流,并留有适当的裕度。
进户线可采用铜芯橡皮绝缘导线,沿外墙敷设明线。
进户线及干线的穿管管径应按穿线点截面放大一级来选择。
②进户总电流超过30A时,应选用三相五线制进户。
除进户时三相四线制电源进入住宅楼房配电盘外,还要设置零线的重复接地,并单独引入一根接地线,住宅楼房室内的配电箱、导线钢管、插座接地孔应由专门进入的一根接地线来连接,这就是三相五线制供电。
家庭装修电路设计图解

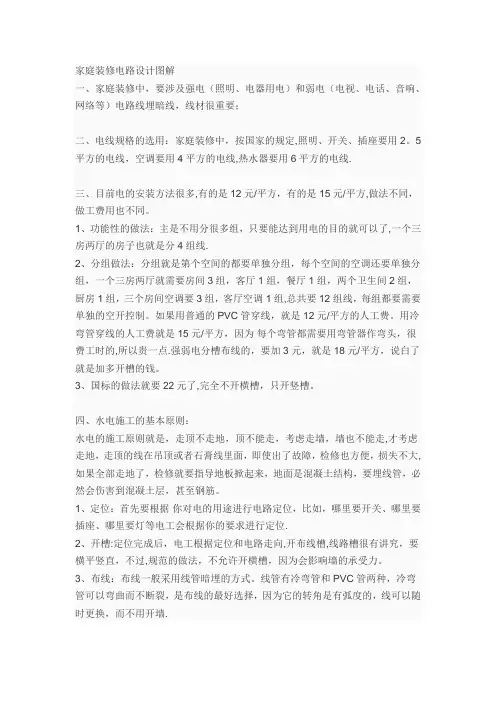

家庭装修电路设计图解一、家庭装修中,要涉及强电(照明、电器用电)和弱电(电视、电话、音响、网络等)电路线埋暗线,线材很重要;二、电线规格的选用:家庭装修中,按国家的规定,照明、开关、插座要用2。
5平方的电线,空调要用4平方的电线,热水器要用6平方的电线.三、目前电的安装方法很多,有的是12元/平方,有的是15元/平方,做法不同,做工费用也不同。
1、功能性的做法:主是不用分很多组,只要能达到用电的目的就可以了,一个三房两厅的房子也就是分4组线.2、分组做法:分组就是第个空间的都要单独分组,每个空间的空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都要需要单独的空开控制。
如果用普通的PVC管穿线,就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方,因为每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点.强弱电分槽布线的,要加3元,就是18元/平方,说白了就是加多开槽的钱。
3、国标的做法就要22元了,完全不开横槽,只开竖槽。
四、水电施工的基本原则:水电的施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶的线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋。
1、定位:首先要根据你对电的用途进行电路定位,比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位.2、开槽:定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范的做法,不允许开横槽,因为会影响墙的承受力。
3、布线:布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线的最好选择,因为它的转角是有弧度的,线可以随时更换,而不用开墙.4、弯管:冷弯管要用弯管工具,弧度应该是线管直径的10倍,这样穿线或拆线,才能顺利。
住房装修电路施工图解(住房装修必藏)

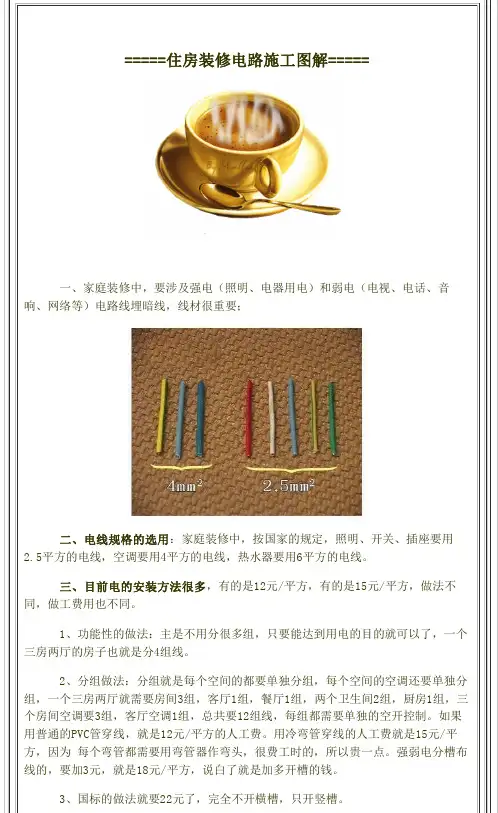

=====住房装修电路施工图解=====一、家庭装修中,要涉及强电(照明、电器用电)和弱电(电视、电话、音响、网络等)电路线埋暗线,线材很重要;二、电线规格的选用:家庭装修中,按国家的规定,照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线。
三、目前电的安装方法很多,有的是12元/平方,有的是15元/平方,做法不同,做工费用也不同。
1、功能性的做法:主是不用分很多组,只要能达到用电的目的就可以了,一个三房两厅的房子也就是分4组线。
2、分组做法:分组就是每个空间的都要单独分组,每个空间的空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都需要单独的空开控制。
如果用普通的PVC管穿线,就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方,因为 每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点。
强弱电分槽布线的,要加3元,就是18元/平方,说白了就是加多开槽的钱。
3、国标的做法就要22元了,完全不开横槽,只开竖槽。
四、水电施工的基本原则:水电的施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶的线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋。
1、定位:首先要根据 你对电的用途进行电路定位,比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽:定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范的做法,不允许开横槽,因为会影响墙的承受力。
3、布线:布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线的最好选择,因为它的转角是有弧度的,线可以随时更换,而不用开墙。
家装电路施工图解-收藏多学学!-

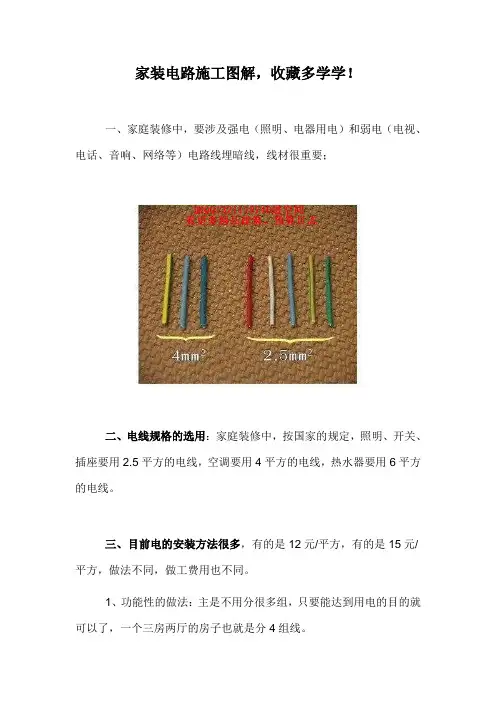

家装电路施工图解,收藏多学学!一、家庭装修中,要涉及强电(照明、电器用电)和弱电(电视、电话、音响、网络等)电路线埋暗线,线材很重要;二、电线规格的选用:家庭装修中,按国家的规定,照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线。
三、目前电的安装方法很多,有的是12元/平方,有的是15元/平方,做法不同,做工费用也不同。
1、功能性的做法:主是不用分很多组,只要能达到用电的目的就可以了,一个三房两厅的房子也就是分4组线。
2、分组做法:分组就是每个空间的都要单独分组,每个空间的空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都需要单独的空开控制。
如果用普通的PVC 管穿线,就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方,因为每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点。
强弱电分槽布线的,要加3元,就是18元/平方,说白了就是加多开槽的钱。
3、国标的做法就要22元了,完全不开横槽,只开竖槽。
四、水电施工的基本原则:水电的施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶的线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋。
1、定位:首先要根据你对电的用途进行电路定位,比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽:定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范的做法,不允许开横槽,因为会影响墙的承受力。
3、布线:布线一般采用线管暗埋的方式。
线管有冷弯管和PVC 管两种,冷弯管可以弯曲而不断裂,是布线的最好选择,因为它的转角是有弧度的,线可以随时更换,而不用开墙。
家中装修电工电路施工详解图

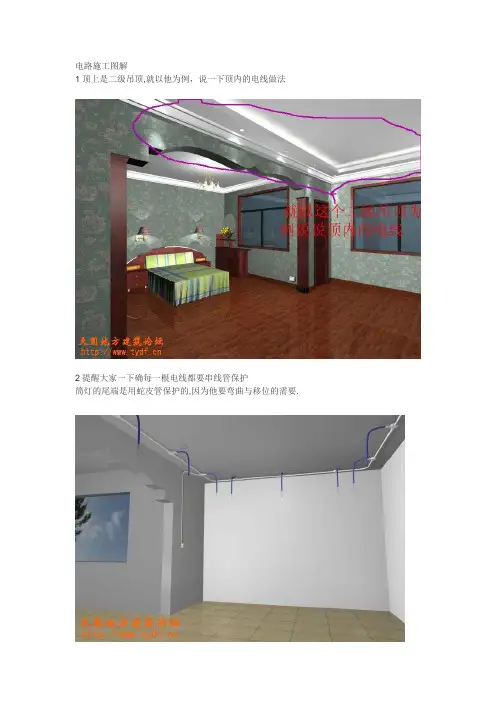

电路施工图解1顶上是二级吊顶,就以他为例,说一下顶内的电线做法2提醒大家一下确每一根电线都要串线管保护筒灯的尾端是用蛇皮管保护的,因为他要弯曲与移位的需要.3通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路,与接触不良的现象4这是第二种做法,也是施工规范上规定,我一直都是在这样做,好多年了,我祥细的说一下分支线路就是这种接法,主线路不能截断,附电线围绕主线缠绕6——8圈。
电线出现打火、短路、接触不良的现象很严重,处理起来是很简单,电线打火与短路是因为没有正确的接线头造成的,接线头松动后,高负荷电流通过时就会产生电离子,电离子相互排斥样子很象电焊的焊花,同时温度也升高起来了,而且很快,如果能粘上就通电,通不了电就形成了短路。
5现在接线头如果说究的话,电线应该用防火胶布缠在里面,它的作用就是防止电打火烧坏东西,这是在吊顶内很重要,特别是现在很多吊顶材料用了木方做龙骨,更需要这样做,我在做工的时候都用它了,(吊顶内)。
6每一根电线的末端都要做这样的处理,这样有效的避免触电的危险,也是从细微处看工人的做工是否专业7电线的打火,短路,接触不良,等等的故障不止是在接头上,还有一处是在接线盒内,有很多的现象是新房子水电都没有问题,装修结束后问题就现来了,再说一下电线盒内线头接法。
看着乱其实是有规律的,红的是火线,篮的是零线,花的是地线,套线帽是一次性,有的工人打开后把线接好用胶布简单的处理一下就完事了,这是不正确的。
8上属电线盒内的接头处理是这样的9这是线路中有外接电源时的接法,通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路,与接触不良的现象,分支线路就是这种接法,主线路不能截断,附电线围绕主线缠绕6-—8圈。
10所以大家注意地线的重要性,在拉插座的同时不要忘了地线11在电器件内有连线、短路、机壳带电时地线就可以把电源传下去,输入给大地扩散出去,达到保护人和机器安全的,在这它的最大作用是导线.12做电工包括;强电,弱电,电工结束后一定要有,强电布置造图一份,弱电布置图一份,工程费清单一份,保修证书一份;下面是强电改造图.13说到家庭装修电工的第二步了,下面就说家庭装修电工的第三步.第三步;对现有的强电、弱电的开关插座的综合布置,当然是在您设计好的图纸上到墙面的过程,强电、与弱电有无冲突,这里说明一个规则;1. 弱电与强电可以在一个线槽内,但不能在一个线管内。
2024版最详细家装电路施工图解资料大全
2024/1/25
33
维护保养建议和注意事项
安全第一
在进行电路维护时,务必切断电源,确保安全操作。
专业维护
对于复杂的电路故障,建议请专业电工进行维修处理。
保留图纸
妥善保管家庭电路施工图纸,便于日后维修和改造时 参考。
2024/1/25
吊灯
吊灯是室内照明的主要设备之一,具有装饰性强、光线柔和、 营造氛围等特点。常见的吊灯类型包括水晶吊灯、中式吊灯、 现代简约吊灯等。
吸顶灯
吸顶灯是一种直接安装在天花板上的照明设备,具有简洁大 方、光线均匀、易于清洁等特点。适用于客厅、卧室、厨房 等空间的照明。
壁灯
壁灯是一种安装在墙壁上的辅助照明设备,具有节省空间、 提供局部照明、营造温馨氛围等特点。适用于卧室、书房、 走廊等空间的照明。
34
THANKS
感谢观看
2024/1/25
35
根据功能和电流大小,插座可分为普通插座、大功率插座、USB 插座等。
安装位置选择
插座应安装在便于使用的位置,如墙面、地面等,同时要考虑家具 的摆放和房间的功能。
安全要求
插座的安装高度、间距等应符合国家电气安全标准,避免儿童触及。
2024/1/25
20
开关类型及安装位置选择
1 2
开关类型 根据控制对象不同,开关可分为照明开关、电器 开关等。
2024/1/25
台灯
台灯是一种放置在桌面上的照明设备,具有调节光线方向、 提供局部重点照明、保护视力等特点。适用于书房、办公室、 床头等空间的照明。
24
安装前准备工作和注意事项
确认安装位置
室内电气施工图
室内电气施工图
(3)对电源的引入,配电方式、导线型号规格,通 过哪些电气设备,分配到哪些用电系统等应详细对照电气 系统图、平面图逐一认真审图。对比较复杂的电气控制线 路图,要先弄懂系统原理接线图,了解系统内由哪些设备 组成,有多少回路,每个回路的作用原理,各个电气元件 和设备的安装位置,电线、电缆的敷设方式等。同时,还 要反复熟悉施工图说明书,逐条逐句领会设计意图。 (4)电气管线敷设与土建、装修、管道之间有无矛 盾,彼此间距与敷设方式能否满足有关规范要求。 (5)现有的施工能力和技术水平能否满足设计要求。
室内电气施工图
图纸会审要点: (1)设计图纸是否符合国家有关经济、技术政策,是 否经济合理、方便安装施工和使用。 (2)设计上有无影响安全施工的因素。 (3)设计是否符合施工企业技术装备条件。 (4)电气设备安装与建筑结构、装饰装修之间有无重 大矛盾。 (5)电气安装与各专业之间、安装工序之间是否需要 协调,有无颠倒施工程序的地方。 (6)图纸和安装说明书等技术资料是否齐全、清楚, 各个部位的尺寸、标高、坐标等有无差错。
室内电气施工图
一般一项工程的电气施工图可由以下几部分组成: 一、首页 首页内容包括电气工程图纸目录、图例、设备明细 表、设计说明。图例一般是列出本套图纸涉及到的一些 特殊图例。设备明细表只列出该项电气工程的一些主要 电气设备的名称、型号、规格和数量等。设计说明主要 阐述该电气工程设计的依据,基本指导思想与原则,图 纸中未能表明的工程特点、安装方法、工艺要求,特殊 设备的使用方法及其它使用与维护注意事项等。
室内电气施工图
平面图包括外电总平面图和各专业平面图。对建筑装 饰装修工程来说,主要以室内电气专业平面图为主,它分 为动力平面图、照明平面图、变电所平面图、防雷与接地 平面图等。这种平面图由于采用较大的缩小比例,因此不 能表现电气设备的具体位置,只能反映设备之间的相对位 置。 四、电路图(接线图) 电路图是表现某一具体设备或系统的电气工作原理的 图纸,一般多用在二次回路中用以指导系统的接线、调试、 安装使用与维护。如水泵电气控制原理图、风机电气控制 原理图等。
家庭水电施工方案图示
水电改造,本帖让你一目了然!!!!1.水路走顶和走地的优缺点vs 先砌墙再水电,还是先水电再砌墙?水路走顶:优点:地面不需要开槽,万一有漏水可以及时发现,避免祸及楼下。
缺点:如果是PPR管的话,因它的质地较软,所以必须吊攀固定(间距标准60cm)。
需要在梁上打孔,加之电线穿梁孔及有的中央空调开孔,对梁体有一定损害。
一般台盆、浴缸等出水高度比较低,这样管线会比较长,对热量有损失。
水路走地:优点:开槽后的地面能稳固PPR管,水管线路较短。
缺点:需要在地面开槽,比较费工。
跟地面电线管会有交叉。
万一发生漏水现象,不能及时发现,对施工要求较高。
先砌墙再水电:优点:泥工砌墙相当方便,墙体晾干后放样比较准确,线盒定位都可以由电工一次统一到位。
缺点:泥工需要两次进场施工,会增加工时。
材料也需要进场两次比较麻烦。
先水电再砌墙:优点:敲墙后马上就可进行水电作业,工期紧凑,泥工一次进场即可。
缺点:林立的管线会妨碍泥工砌墙,并影响墙体牢固度,底盒也只能由泥工边施工边定位。
由于先水电后砌墙,缩短了墙体晾干期,有时会影响后期的油漆施工。
先砌墙还是先做水电好?看看这张照片就明白了。
水电改流程:进场前先弹水平线强、弱电箱宜放置于进门处,如果不是可以进行移位这张还是相当的清爽的,是移位过来的强电箱卫生间水路厨房水管布局,宜冷水管作过桥。
同时下水管口都应该堵上,防止施工中杂物掉入引起堵塞水管试压都是大家比较关心的问题,标准是8公斤20分钟水压检验标准为8公斤20分钟,这里显示10公斤了。
厨房燃气热水器布局,注意安装高度和插座的合理性拉近看,暗埋管管径最好为25mm,以利煤气软管穿过及日后换软管方便。
冷热水管处理注意事项水管走地的话有走地的好处:PPR管质地较软,走地比较稳定。
因为如果走顶的话管子里面会有空气,水流通过是会压缩空气引起管子的震动,产生噪声及相关问题。
客厅下的热水管用保温棉包住,因为没有包住的话容易使地板受热变形开裂等而厨房和卫生间的不用,因为是用水泥封起了打水压时不要用保温棉把接口处封住,容易观察是否漏水,因为漏水基本上是发生在接口处,同时,提醒大家,接头必须和水管是同一个牌子,因为很多奸商会用差的接头以次充好从而使水电工程存在隐患。
(完整版)家装电路施工图解
家装电路施工图解一、家庭装修中,要涉及强电(照明、电器用电)和弱电(电视、电话、音响、网络等)电路线埋暗线,线材很重要;二、电线规格的选用:家庭装修中,按国家的规定,照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线。
三、目前电的安装方法很多,有的是12元/平方,有的是15元/平方,做法不同,做工费用也不同。
1、功能性的做法:主是不用分很多组,只要能达到用电的目的就可以了,一个三房两厅的房子也就是分4组线。
2、分组做法:分组就是第个空间的都要单独分组,每个空间的空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都要需要单独的空开控制。
如果用普通的PVC 管穿线,就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方,因为每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点。
强弱电分槽布线的,要加3元,就是18元/平方,说白了就是加多开槽的钱。
3、国标的做法就要22元了,完全不开横槽,只开竖槽。
四、水电施工的基本原则:水电的施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶的线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋。
1、定位:首先要根据你对电的用途进行电路定位,比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽:定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范的做法,不允许开横槽,因为会影响墙的承受力。
3、布线:布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线的最好选择,因为它的转角是有弧度的,线可以随时更换,而不用开墙。
4、弯管:冷弯管要用弯管工具,弧度应该是线管直径的10倍,这样穿线或拆线,才能顺利。
家装电路布线施工图文并茂详细解说要点
一、家庭装修中,要涉及强电(照明、电器用电)和弱电(电视、电话、音响、网络等)电路线埋暗线,线材很重要;二、电线规格的选用:家庭装修中,按国家的规定,照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线。
三、目前电的安装方法很多,有的是A元/平方,有的是B元/平方,做法不同,做工费用也不同。
1、功能性的做法:主是不用分很多组,只要能达到用电的目的就可以了,一个三房两厅的房子也就是分4组线。
2、分组做法:分组就是第个空间的都要单独分组,每个空间的空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都要需要单独的空开控制。
如果用普通的PVC管穿线,就是A元/平方的人工费。
用冷弯管穿线的人工费就是B元/平方,因为每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点。
强弱电分槽布线的,要加3元,就是C元/平方,说白了就是加多开槽的钱。
3、国标的做法就要D元了,完全不开横槽,只开竖槽。
四、水电施工的基本原则:水电的施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶的线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋。
1、定位:首先要根据你对电的用途进行电路定位,比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽:定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范的做法,不允许开横槽,因为会影响墙的承受力。
3、布线:布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线的最好选择,因为它的转角是有弧度的,线可以随时更换,而不用开墙。
4、弯管:冷弯管要用弯管工具,弧度应该是线管直径的10倍,这样穿线或拆线,才能顺利。
家用电路施工图解课件
14下面我接着给大家说家庭改电的第四、五步 第四步;剔线槽 这个工作算是最好做的了,只要注意不要把墙内的线管切坏就行了。 第五步;埋线管,布线。 在这个步骤上有几规则; 1, 是线槽的深度是线管的直径+1厘米的抹灰层可以了, 2, 先做了线管后再串线, 3, 线管内不能有接头,(包括强弱电) 4, 各项电线不能搞混了,(所有的开关都是控制的火线,(220V),零线(0V)地线, 三根电线最好用三个颜色,混淆线项会造成短路。 的螺母拧紧,螺母是不能少。布线是从埋线管开始的,先把线管截好,用握簧在拐弯处握弯,一般都不用弯头的,底盒上
家用电路施工解课件
5、现在接线头如果说究的话,电线应该用防火胶布缠在里面,它的作用 就是防止电打火烧坏东西,这是在吊顶内很重要,特别是现在很多吊顶材 料用了木方做龙骨,更需要这样做,我在做工的时候都用它了,(吊顶 内)。
家用电路施工图解课件
6、每一根电线的末端都要做这样的处理,这样有效的避免触电的危险,也是从 细微处看工人的做工是否专业
家用电路施工图解课件
8上属电线盒内的接头处理是这样的
家用电路施工图解课件
9这是线路中有外接电源时的接法,通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路,与 接触不良的现象,分支线路就是这种接法,主线路不能截断,附电线围绕主线缠绕6--8圈。
家用电路施工图解课件
10所以大家注意地线的重要性,在拉插座的同时不要忘了地线
家用电路施工图解课件
布线应注意的问题1
装修如何布线应该注意些什么 在家装电路施工中特别需要关注以下几点: 一.施工人员应具有当地劳动部门核发的在有效期内的岗位操作证书。 二.所使用的材料应是国标产品,或具有安全认证标志(北京地区为长城标志),以确保安全使用寿命。 三。施 工应严格执行规范和工艺标准 1 进行各种线路移位改造时,应首先确定线路终端插座的位置,并在墙面标画出准确的位置和尺寸,然后向就近的同 类插座引线,引线的方法是:如果插座在墙的上部,在墙面垂直向上开槽,至墙的顶部安装装饰角线的安装线内;如果是 在墙的下部,垂直向下开槽,至安装踢脚板的底部。槽深15毫米左右,将电线导线装入护线套管,卧入墙面槽内,用水 泥砂浆抹平,使之固定在墙内。如果原插座保留,则重新安装在原位置上,如果不保留,则应用砖块填堵后,用水泥砂浆 抹平。沿地面的导线,在安装踢脚板时,卧于踢脚板的底部内侧,沿顶角的导线,在安装装饰线时,隐蔽在装饰角线的内 部。 2 电路改造工程的施工规范 开槽深度应一致,槽线顶直,应先在墙面弹出控制线后,再用云石机切割墙面,人工开槽。 线路安装时必须加护线套管,套管连接应紧密、平顺,直角拐角处应将角内侧切开,切口一侧切圆弧形接口后,折弯安 装。导线装入套管后,应使用导线固定夹子,先固定在墙内及墙面后,再抹灰隐蔽或用踢脚板、装饰角线隐蔽。 插座 盒的安装应先在墙面开出洞孔,导线插入线盒后,线盒卧入洞孔固定,将导线与面板固定,并将面板固定在线盒上。安 装电源开关的方法与插座盒的方法一致。 3.电线应使用铜线,并按用电容量进行配置。不可太细。建议空调的线径用4平方毫米电线;插座用2.5平方毫米 电线;普通照明灯具用1.5平方毫米电线。电线布线时除穿过空心楼板外,必须穿管;不同电压的电线如照明线和 电话、电视线不可穿在同一管内;电源插座面板应是左边零线、右边相线、上边地线,不可接错;零线、相线、 地线应用不同颜色的电线。 4.布线应用暗管布线施工 ,电气布线时,暗管铺设需用PVC管,明线铺设必须使用PVC线槽。施工时避免因剔凿 造成墙面裂缝,破坏墙体结构。敷设时应视管内所穿导线数量的多少而变化,同一管内,不宜超过四根,禁止导 线将管内空间全部占满。空调、照明、插座应分路控制,一般至少四路。照明走一路、空调走一路、插座走三至 四路。这样做的好处是,一旦某一线路发生短路或其他问题时,停电的范围小,不会影响其他几路的正常工作。 电源线距电话线、电视机线距离应大于50厘米,管路应与结构进行固定。所有开关、插座、灯位处均应安装接线 盒。 此外,如果管路过长或拐弯过多时,应间隔一定距离便设一接线盒。管路内严禁有电线接头。电线保护管的
家装电路施工图解以及下水管如何安装
家装电路施工图解以及下水管如何安装,收藏多学学!2013—12—14 20:04:32| 分类: 默认分类|字号订阅本文转载自俊哥儿《家装电路施工图解以及下水管如何安装,收藏多学学!》家装电路施工图解,收藏多学学!电线应该大家都接过,但接得规不规范,牢不牢固,就看各人手段了.来源自缘水禅心博客一、家庭装修中,要涉及强电(照明、电器用电)和弱电(电视、电话、音响、网络等)电路线埋暗线,线材很重要;二、电线规格的选用:家庭装修中,按国家的规定,照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线。
三、目前电的安装方法很多,有的是12元/平方,有的是15元/平方,做法不同,做工费用也不同.1、功能性的做法:主是不用分很多组,只要能达到用电的目的就可以了,一个三房两厅的房子也就是分4组线.2、分组做法:分组就是每个空间的都要单独分组,每个空间的空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都需要单独的空开控制。
如果用普通的PVC管穿线,就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方,因为每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点.强弱电分槽布线的,要加3元,就是18元/平方,说白了就是加多开槽的钱。
3、国标的做法就要22元了,完全不开横槽,只开竖槽。
四、水电施工的基本原则:水电的施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶的线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋。
1、定位:首先要根据你对电的用途进行电路定位,比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位.2、开槽:定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范的做法,不允许开横槽,因为会影响墙的承受力.3、布线:布线一般采用线管暗埋的方式.线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线的最好选择,因为它的转角是有弧度的,线可以随时更换,而不用开墙.4、弯管:冷弯管要用弯管工具,弧度应该是线管直径的10倍,这样穿线或拆线,才能顺利。
家装电路施工图解
家装电路施工图解家装电路施工图解电线应该大家都接过,但接得规不规范,牢不牢固,就看各人手段了。
来源自缘水禅心博客一、家庭装修中,要涉及强电(照明、电器用电)和弱电(电视、电话、音响、网络等)电路线埋暗线,线材很重要;二、电线规格的选用:家庭装修中,按国家的规定,照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线。
三、目前电的安装方法很多,有的是12元/平方,有的是15元/平方,做法不同,做工费用也不同。
1、功能性的做法:主是不用分很多组,只要能达到用电的目的就可以了,一个三房两厅的房子也就是分4组线。
2、分组做法:分组就是每个空间的都要单独分组,每个空间的空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都需要单独的空开控制。
如果用普通的PVC管穿线,就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方,因为每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点。
强弱电分槽布线的,要加3元,就是18元/平方,说白了就是加多开槽的钱。
3、国标的做法就要22元了,完全不开横槽,只开竖槽。
四、水电施工的基本原则:水电的施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶的线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋。
1、定位:首先要根据你对电的用途进行电路定位,比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽:定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范的做法,不允许开横槽,因为会影响墙的承受力。
3、布线:布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线的最好选择,因为它的转角是有弧度的,线可以随时更换,而不用开墙。
家庭装修电路施工图解
.家庭装饰电路施工图解一、家庭装饰中,要波及强电(照明、电器用电)和弱电(电视、电话、音响、网络等)电路线埋暗线,线材很重要;二、电线规格的采纳:家庭装饰中,按国家的规定,照明、开关、插座要用 2.5 平方的电线,空调要用 4 平方的电线,热水器要用 6 平方的电线。
三、当前电的安装方法好多,有的是12 元 /平方,有的是15 元 /平方,做法不一样,做工花费也不一样。
1、功能性的做法:主是不用分好多组,只需能达到用电的目的就能够了,一个三房两厅的房子也就是分 4 组线。
2、分组做法:分组就是第个空间的都要独自分组,每个空间的空调还要独自分组,一个三房两厅就需要房间 3 组,客堂 1 组,餐厅 1 组,两个洗手间 2 组,厨房 1 组,三个房间空调要 3 组,客堂空调 1 组,总合要12 组线,每组都要需要独自的空开控制。
如果用一般的PVC 管穿线,就是 12 元 / 平方的人工费。
用冷弯管穿线的人工费就是15 元 /平方,因为每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点。
强弱电分槽布线的,要加 3 元,就是18 元 /平方,说白了就是加多开槽的钱。
3、国标的做法就要22 元了,完好不开横槽,只开竖槽。
四、水电施工的基来源则:水电的施工原则就是,走顶不走地,顶不可以走,考虑走墙,墙也不可以走,才考虑走地,走顶的线在吊顶或许石膏线里面,即便出了故障,检修也方便,损失不大,假如所有走地了,检修就要指导地板掀起来,地面是混凝土构造,要埋线管,必定会损害到混凝土层,甚至钢筋。
1、定位:第一要依据你对电的用途进行电路定位,比方,哪里要开关、哪里要插座、哪里要灯等电工会依据你的要求进行定位。
2、开槽:定位达成后,电工依据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,可是,规范的做法,不一样意开横槽,因为会影响墙的蒙受力。
3、布线:布线一般采纳线管暗埋的方式。
线管有冷弯管和PVC 管两种,冷弯管能够曲折而不停裂,是布线的最好选择,因为它的转角是有弧度的,线能够随时改换,而不用开墙。
家装装修工艺水电、泥工、木工的工艺讲解(图文并茂)
工艺讲解(图文并茂)先来讲解下水电工艺1、线入管(线必须套在PVC的保护线管里,我们的线管是联塑的,基本踩不破,线在线管中是全封闭的),管入盒(线管必须插到开关底盒里)线在线管中间无接口,线在线管中的截面积不超过线管的40%(保证线的散热和以后的跟换灵活,方便检修)。
强弱电分开套管(强电的周围会有很强的磁场,会影响和干扰弱电的信号,导致电话、电视信号的不清晰。
强电线用的是金杯国标的多股软线(一般公司用的是硬质线),弱电线全部用的是秋叶原的(一般公司用的是山寨版安普的线),然后横平竖直,方便以后的检修,找电路的走向。
我们公司与其它公司不同的一些施工工艺:其一,转弯的地方不要用弯头,特别是直角弯坚决不用。
(大家可以试验一下,将弯头解剖以后,它是一个纯直角,如果要跟换线的话,三根线在通过直角弯的时候,会很难抽动,不利于线的更换。
我们建议用冷弯法,将与线管等直径的唐璜套到线管里,将线管弯成我们需要的角度,这样及不影响线管内的截面积,又保证了转弯线管部位的平滑。
在换线的过程但中,保证线的顺利通行。
其二,管与管之间不用打胶,直接用连接好就行。
因为现在的铺砖都是干铺法,本身地下面就基本没有什么水分,也就基本没有多少水分会到线管里。
再一个管与管之间打胶会要一个很严重的问题,PVC胶能够将PVC线管粘合在一起,它对塑料是有一定腐蚀作用的。
单在对线管之间打胶的时候,很有可能胶打多了一点,而且是在里面,根本看不到。
将胶滴到了线管里的线的胶皮上,这样不知不觉就将线的胶皮腐蚀掉了,导致短路。
所以我们建议不要对线管打胶封闭。
水路1、水路主要是横平竖直,左热右冷。
买房,购房,装修论坛,房产论坛2、我们用的管是PP-R管,它的主要成分是聚氯乙烯。
也叫热熔管,它的管与管之间的连接是通过一个电加热器,将两根管溶合在一起,形成一根通管。
这种管的关键就是连接部位的连接情况好坏。
连接以后我们要做打压试验,以此来检验管的连接情况,看是否有渗漏。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、家庭装修中,要涉及强电(照明、电器用电)和弱电(电视、电话、音响、网络等)电路线埋暗线,线材很重要;二、电线规格的选用:家庭装修中,按国家的规定,照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线。
三、目前电的安装方法很多,有的是12元/平方,有的是15元/平方,做法不同,做工费用也不同。
1、功能性的做法:主是不用分很多组,只要能达到用电的目的就可以了,一个三房两厅的房子也就是分4组线。
2、分组做法:分组就是每个空间的都要单独分组,每个空间的空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都需要单独的空开控制。
如果用普通的PVC管穿线,就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方,因为每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点。
强弱电分槽布线的,要加3元,就是18元/平方,说白了就是加多开槽的钱。
3、国标的做法就要22元了,完全不开横槽,只开竖槽。
四、水电施工的基本原则:水电的施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶的线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋。
1、定位:首先要根据你对电的用途进行电路定位,比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽:定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范的做法,不允许开横槽,因为会影响墙的承受力。
3、布线:布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线的最好选择,因为它的转角是有弧度的,线可以随时更换,而不用开墙。
4、弯管:冷弯管要用弯管工具,弧度应该是线管直径的10倍,这样穿线或拆线,才能顺利。
5、布线要遵循的原则布线原则(1)如下图:强弱电的间距要在30-50公分,因为强电会干扰你的电视和电话;布线原则(2)如下图:强弱电更不能同穿一根管内;布线原则(3)如下图:管内导线总截面面积要小于保护管截面面积的40%,比如20管内最多穿4根2.5平方的线;布线原则(4)如下图:长距离的线管尽量用整管;布线原则(5)如下图:线管如果需要连接,要用接头,接头和管要用胶粘好;布线原则(6)如下图:如果有线管在地面上,应立即保护起来,防止踩裂,影响以后的检修;布线原则(7)如下图:当布线长度超过15米或中间有3个弯曲时,在中间应该加装一个接线盒,因为拆装电线时,太长或弯曲多了,线从穿线管过不去;布线原则(8)如下图:一般情况下,电线线路要和暖气、煤气管道相距40公分以上;布线原则(9)如下图:一般情况下,空调插座安装离熟地2米以上;布线原则(10)如下图:没有特别要求的前提下,插座安装应该离地30公分高度;布线原则(11)如下图:开关、插座面对面板,应该左侧零线,右侧火线;布线原则(12)如下图:家庭装修中,电线只能并头连接,绝对不是我们平时随便一接就OK那么简单;布线原则(13)如下图:接头处采用按压,必须要结实牢固;布线原则(14)如下图:接好的线,要立即用绝缘胶布包好;布线原则(15)如下图:在装修过程中,如果确定了火线、零线、地线的颜色,任何时候,颜色都不能用混了;布线原则(16)如下图:家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线;一旦哪部队需要断电检修时,不影响其他电器的正常使用;布线原则(17):很关键的在做完电路后,一定要让施工方给你一份电路布置图,一旦以后要检修或墙面修整或在墙上打钉子,防止电线被打坏。
家装电路(弱电)设计装修的第一道工序就是”布线”。
在我们装修居室的过程中,常常会忽略对电源布线的全面考虑,因而造成布线不合理或漏布现象;而且随着经济的高速发展,原有建设施工中的电源布线也远远不适应人们的需求。
我在这里对家装中的电路布线提出了一些建议,供大家在装修时参考。
首先提醒大家的是,根据用电负荷的实际情况和可能添置的设备负荷,选择电源线时,一定要选择国标线,以免造成超负荷而引起的联线、短路或毁坏设备,在选择电气元件时,千万不能以次充好,以免造成事故。
电路改造涉及到空间的定位,还要开槽,所以要提前进行。
严禁将导线直接埋入抹灰层,导线在线管中严禁有接头,同时对使用的线管(PVC阻燃管或铁管)进行严格检查,要符合国家标准,对管路铺设遵循“安全、方便、经济、客观”的原则。
与此同时,对特殊用电回路,例如:空调、整体浴室、速热式电热水器等,建议用户在购买时,先自检是否有保护装置,然后再配置相应的漏电保护开关,以确保用户的人身及财产安全。
工程完工后,要进行漏电开关检测,给出完整的电路图,以便日后维修。
1、客厅的电路设计:客厅布线一般应为10支路线:包括电源线、照明线、空调线、电视线、电话线、电脑线、对讲器或门铃线、报警线、家庭影院、背景音乐。
客厅各线终端欲留分布:在电视柜上方欲留电源(5孔面板)、电视、电脑线终端。
空调线终端欲留孔应按照空调专业安装人员测定的部位欲留空调线(16A面板)、照明线开关。
单头或吸顶灯,可采用单联开关;多头吊灯,可在吊灯上安装灯光分控器,根据需要调节亮度。
在沙发的边沿处欲留电话线口。
在户门内侧欲留对讲器或门铃线口。
在顶部欲留报警线口。
客厅如果需要摆放冰箱、饮水机、加湿器等设备,根据摆放位置欲留电源口,一般情况客厅至少应留5个电源线口。
另外,在客厅布上5.1家庭影院线,可以在家坐想电影院的震撼效果。
如今,背景音乐已进入家庭,成为现在装修的新时尚,不同年龄都可以享用,而且互不干扰,比如,年轻人可以用它听摇滚、儿童可以用它听英语、老年人可以用它听广播2、卧室的电路设计:卧室布线一般为应8支线路;包括电源线、照明线、空调线、电视线、电话线、、报警线、背景音乐线、视频共享。
卧室各线终端欲留:床头柜的上方欲留电源线口,并采用5孔插线板带开关为宜,可以减少床头灯没开关的麻烦,还应欲留电话线口,如果双床头柜,应在两个床头柜上方分别欲留电源、电话线口。
梳妆台上方应欲留电源接线口,另外考虑梳妆镜上方应有反射灯光,在电线盒旁另加装一个开关。
写字台或电脑桌上方应安装电源线、电视线、电脑线、电话线接口。
照明灯光采用单头灯或吸顶灯,多头灯应加装分控器,重点是开关,建议采用双控开关,单联,一个安装在卧室门外侧,另一个开关安装在床头柜上侧或床边较易操作部位。
空调线终端接口欲留,需由空调安装专业人员设定位置。
报警线在顶部位置欲留线口。
如果卧室采用地板下远红外取暖,电源线与开关调节器必须采用适合6平方铜线与所需电压相匹配的开关,温控调节器切不可用普通照明开关,该电路必须另行铺设,直到入户电源控开部分。
另外,背景音乐您是否也应该考虑到,它可以在卧室或其他房间共享客厅的DVD (或CD、MP3、TV等)音乐。
现在很多人都在卧室予留视频共享端口,可共享客厅DVD影视大片,是不是也很方便?3、走廊、门厅的电路设计:走廊、门厅布线应为2支路线:包括电源线、照明线或考虑人体感应灯。
电源终端接口欲留1—2个。
灯光应根据走廊长度、面积而定、如果较宽可安装顶灯、壁灯;如果狭窄,只能安装顶灯或透光玻璃顶,在户外内侧安装开关。
另外,也可以考虑人体感应灯,人来灯亮、人走灯灭,这样非常方便实用4、厨房的电路设计:厨房布线应为4支路线:包括电源线、照明线、电话线、背景音乐。
电源线部分尤为重要,最好选用4mm2线,因为随着厨房设备的更新,目前使用如微波炉、抽油烟机、洗碗机、消毒柜、食品加工机、电烤箱、电冰箱等设备增多,所以应根据客户要求在不同部位欲留电源接口,并稍有富余,以备日后所增添的厨房设备使用,电源接口距地不得低于50cm,避免因潮湿造成短路。
照明灯光的开关,最好安装在厨房门的外侧。
另外,厨房挂上个小电话机是不是也很方便,还有再布上背景音乐线,听着音乐做饭,感觉也是不错的5、餐厅的电路设计:餐厅布线应为4支路线:包括电源线、照明线、空调线、电视线。
电源线尽量欲留2至3个电源接线口。
灯光照明最好选用暖色光源,开关选在门内侧。
空调也需按专业人员要求欲留接口。
另外,在餐厅予留电视接口,边看新闻,边吃饭也是很不错的想法。
6、卫生间的电路设计:卫生间布线应为5支线路:电源线、照明线、电话线、电视线、背景音乐线。
电源线以选用4mm2线为宜。
考虑电热水器、电加热器等大电流设备,电源线接口最好安装在不易受到水浸泡的部位,如在电热水器上侧,或在吊顶上侧。
电加热器,目前看好的是浴霸,同时可解决照明、加热、排风等问题,浴霸开关应放在室内。
而照明灯光或镜灯开关,应放在门外侧。
在相对干燥的地方欲留一个电话接口,最好选在坐便器左右为宜,电话接口应注意要选用防水型的。
如果条件允许的话,在墙壁装上个小液晶电视或背景音乐,边泡热水澡边看电视或听音乐也是很不错的想法吧?7、书房的电路设计:书房布线应8支线路;包括电源线、照明线、电视线、电话线、电脑线、空调线、报警线、背景音乐。
书房内的写字台或电脑台,在台面上方应装电源线、电脑线、电话线、电视线终端接口,从安全角度应在写字台或电脑下方装电源插口1-2个,以备电脑配套设备电源用。
照明灯光若为多头灯应增加分控器,开关可安装在书房门内侧。
空调欲留口,应按专业安装人员要求欲留。
报警线应在顶部欲留接线口。
8、阳台的电路设计:阳台布线应为4支线路:包括电源线、照明线、网络线、背景音乐。
电源线终端欲留1—2个接口。
照明灯光应设在不影响晾衣物的墙壁上或暗装在挡板下方,开关应装在与阳台门相联的室内,不应安装在阳台内。
另外,坐在阳台上网、听音乐也是不错的想法家装:强电布线要点箱户表后的室内强弱电电路布线及电器、灯具居室书房,厨房,餐厅改造后的格局立体截图一、一般规定1、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2、配电箱户表后应根据室内用电设备的不同功率分别配线供电;大功率家电设备应独立配线安装插座。
3、配线时,相线与零线的颜色应不同;同一住宅相线(L)颜色应统一,零线(N)宜用蓝色,保护线(PE)必须用黄绿双色线。
4、电路配管、配线施工及电器、灯具安装除遵守本规定外,尚应符合国家现行有关标准规范的规定。
5、工程竣工后应向业主提供综合布线工程竣工图。
二、主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
2、电器、电料的包装应完好,材料外观不应有破损,附件、备件应齐全。
3、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品,外观不应有破损及变形。
