城市轨道交通供电及用电知识

合集下载

城市轨道交通的强弱电系统-四电工程

城市轨道交通的强弱电系统-四电工程

城市轨道交通的强弱电系统-四电工程城市轨道交通是一种高效、快速、安全、舒适的现代化交通工具。

为了保证城市轨道交通系统的正常运行,以及为满足未来城市轨道交通网络的扩张和发展,需要进行全面、可靠、安全的强弱电系统设计。

在轨道交通领域中最常用到的又被称为“四电工程”的强弱电系统设计。

下面将从四个方面详细介绍城市轨道交通的强弱电系统-四电工程。

一、供电系统1.供电系统的基本构成城市轨道交通供电系统由电源、送电线路、接触网、变电站、开关站、牵引变压器、道床电气设备等多个部分组成。

2.供电系统的工作原理和特点供电系统是城市轨道交通系统的核心部分,提供高电压直流(或交流)电力来驱动列车行驶。

主要特点是:变压器在交流传输过程中具有较小的电流损耗,能够满足长距离供电要求;交流供电系统具有较好的适应性,可适用于多种场合;直流供电具有升级改造方便等优点。

二、信号与通信系统1.信号与通信系统的基本构成城市轨道交通信号与通信系统主要由列车信号设备、道岔控制、信号机和通讯设备等多个部分组成。

2.信号与通信系统的工作原理和特点信号与通信系统是城市轨道交通系统的另一个关键部分,主要用于列车行驶控制和通讯。

它具有安全性高、精度高、灵活性好、实时性高等特点。

常见的信号方式有区段信号、换位信号、跟踪信号等多种方式。

三、控制系统1.控制系统的基本构成城市轨道交通控制系统包括车辆控制、列车队列控制、信号控制和中央监控等多个部分。

2.控制系统的工作原理和特点控制系统用于对车辆进行运行管理和列车流量智能控制。

它具有灵活性强、反应快捷、控制准确等特点。

控制系统的设计案采用了遥控技术,在现代化设备的基础上,更是加强了机动性和智能化程度,实现了全自动化组织和调度。

四、车辆牵引安全系统1.车辆牵引安全系统的基本构成城市轨道交通车辆牵引安全系统包括牵引变流器、牵引电机、制动系统、速度监控系统等多个部分。

2.车辆牵引安全系统的工作原理和特点车辆牵引安全系统是城市轨道交通系统中最关键的部分,主要用于控制列车的牵引和制动。

轨道交通供配电知识点总结

轨道交通供配电知识点总结

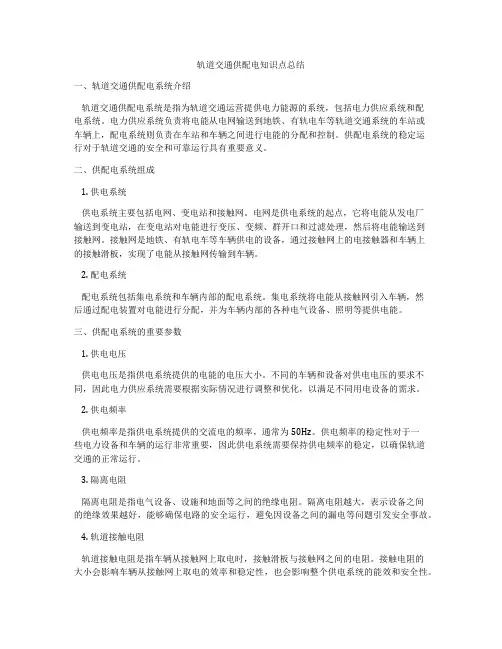

轨道交通供配电知识点总结一、轨道交通供配电系统介绍轨道交通供配电系统是指为轨道交通运营提供电力能源的系统,包括电力供应系统和配电系统。

电力供应系统负责将电能从电网输送到地铁、有轨电车等轨道交通系统的车站或车辆上,配电系统则负责在车站和车辆之间进行电能的分配和控制。

供配电系统的稳定运行对于轨道交通的安全和可靠运行具有重要意义。

二、供配电系统组成1. 供电系统供电系统主要包括电网、变电站和接触网。

电网是供电系统的起点,它将电能从发电厂输送到变电站,在变电站对电能进行变压、变频、群开口和过滤处理,然后将电能输送到接触网。

接触网是地铁、有轨电车等车辆供电的设备,通过接触网上的电接触器和车辆上的接触滑板,实现了电能从接触网传输到车辆。

2. 配电系统配电系统包括集电系统和车辆内部的配电系统。

集电系统将电能从接触网引入车辆,然后通过配电装置对电能进行分配,并为车辆内部的各种电气设备、照明等提供电能。

三、供配电系统的重要参数1. 供电电压供电电压是指供电系统提供的电能的电压大小。

不同的车辆和设备对供电电压的要求不同,因此电力供应系统需要根据实际情况进行调整和优化,以满足不同用电设备的需求。

2. 供电频率供电频率是指供电系统提供的交流电的频率,通常为50Hz。

供电频率的稳定性对于一些电力设备和车辆的运行非常重要,因此供电系统需要保持供电频率的稳定,以确保轨道交通的正常运行。

3. 隔离电阻隔离电阻是指电气设备、设施和地面等之间的绝缘电阻。

隔离电阻越大,表示设备之间的绝缘效果越好,能够确保电路的安全运行,避免因设备之间的漏电等问题引发安全事故。

4. 轨道接触电阻轨道接触电阻是指车辆从接触网上取电时,接触滑板与接触网之间的电阻。

接触电阻的大小会影响车辆从接触网上取电的效率和稳定性,也会影响整个供电系统的能效和安全性。

四、供配电系统的运行调度管理1. 负荷调度负荷调度是指根据轨道交通运营的实际情况,合理调配供电系统的电能输出,以满足不同时间、不同区域的用电需求。

城市轨道交通供电系统及电力技术分析

城市轨道交通供电系统及电力技术分析

城市轨道交通供电系统及电力技术分析城市轨道交通供电系统是指为城市中的地铁、轻轨等轨道交通提供电力的系统。

这个供电系统的设计和技术对于轨道交通运营的安全、效率和可靠性具有重要影响。

以下是对城市轨道交通供电系统及电力技术的分析。

城市轨道交通供电系统的主要组成部分包括接触网、架空线路、变电所和地铁车辆等。

接触网是用于传输电能的装置,通过供电车辆与接触网的接触来获取所需的电能。

架空线路则用于连接接触网和变电所,将电能传输到需要的地方。

变电所则是将高压电能转变为供给轨道交通车辆使用的低压电能的设施。

城市轨道交通供电系统中的电力技术主要包括直流供电和交流供电。

直流供电是一种较为常见的供电方式,具有电压稳定、可控性强和传输损耗小等优点。

而交流供电则可以利用交流输电网的优势,实现供电设备之间的互联互通,但其传输损耗较大。

根据轨道交通对供电系统的需求和实际情况,选择适合的电力技术非常重要。

为了确保城市轨道交通供电系统的稳定和安全,需要对供电系统进行合理的规划和设计,并进行定期的维护和检修。

供电系统的规划应该考虑到轨道交通线路的长度、车辆数量和载荷等因素,以确定合适的供电容量和线路布置。

而供电系统的维护和检修工作则需要对接触网、架空线路和变电所等设备进行定期巡检、清理和维修,以确保设备的正常运行。

电力技术的发展对于城市轨道交通供电系统也产生了重要影响。

新的电力技术可以提高供电系统的效率和可靠性,降低能耗和成本。

智能化的变电所可以通过自动化管理系统实现电能的实时监测和控制,提高供电系统的运行效率和稳定性。

新的电力技术还可以提供更加环保和可持续的供电方案,例如利用可再生能源以减少对传统能源的依赖。

地铁供电专业知识介绍

地铁供电专业知识介绍

1000 1000 (800) (800)
1000 1000 (800) (800)
单排布置 双排对面
干式变压器
1000 ( 1000 ) 800
800 正面指靠门侧
牵引降压混合变电所布置图
降压变电所图
(5)车站变电所高压进出电缆一般为下进下出,因 此变电所下方需设置电缆夹层,高度1.9米,困难情 况下不小于1.4米,并在适当位置设置人孔、以便于 维护。 (6)变电所设备用房不在车站同一层分布,应在变 电所用房附近设置上下层贯通的电缆井。 (7)变电所设备用房不应布置在有水房间的下方, 不宜布置在有水房间的隔壁。
低压柜
变压器
二、低压配电与照明系统
1、什么是低压配电与照明系统?
• 给车站和区间动力照明设备提供安全可靠的 380/220V电源;
• 给用电设备及配电线路提供保护与测量; • 给用电设备提供满足工艺要求的控制; • 给车站和区间提供不同需求种类的照明及舒适的
工作与运营环境。
2、用房组成
• 环电控室:为通风空调设备集中提供电源及控制; • 照明配电室:是照明设备电源及控制的中心; • 蓄电池室:为应急照明设备提供后备电源; • 电缆井:用于联通上下层电缆的主要通道。
照明配电室
5)电缆间 车站一般在两端设备区各设置一个上下层贯通的
电缆间,约2㎡左右,位置应靠近电缆上下行密集的地 方。电缆间内沿壁开设电缆井;电缆井尺寸:车站大 端不小于1800x400mm或2个1000x400mm,小端不小于 1200x400mm。
电缆井的孔洞在管线敷设完成后要进行防火封堵。
8)防雷和接地系统:对沿线容易受到过电压侵入而 损坏,从而影响系统运行的供电系统电气设备,提 出设置过电压保护装置的要求。全线设置统一的、 高低压兼容、强弱电合一的接地系统,为设备及人 身安全提供防护。 9)供电车间:为供电设施提供检修。

城轨供电相关知识点总结

城轨供电相关知识点总结

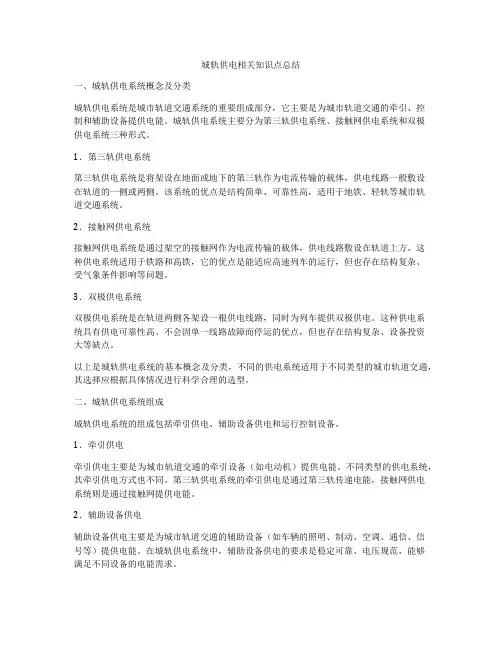

城轨供电相关知识点总结一、城轨供电系统概念及分类城轨供电系统是城市轨道交通系统的重要组成部分,它主要是为城市轨道交通的牵引、控制和辅助设备提供电能。

城轨供电系统主要分为第三轨供电系统、接触网供电系统和双极供电系统三种形式。

1.第三轨供电系统第三轨供电系统是将架设在地面或地下的第三轨作为电流传输的载体,供电线路一般敷设在轨道的一侧或两侧。

该系统的优点是结构简单、可靠性高,适用于地铁、轻轨等城市轨道交通系统。

2.接触网供电系统接触网供电系统是通过架空的接触网作为电流传输的载体,供电线路敷设在轨道上方。

这种供电系统适用于铁路和高铁,它的优点是能适应高速列车的运行,但也存在结构复杂、受气象条件影响等问题。

3.双极供电系统双极供电系统是在轨道两侧各架设一根供电线路,同时为列车提供双极供电。

这种供电系统具有供电可靠性高、不会因单一线路故障而停运的优点,但也存在结构复杂、设备投资大等缺点。

以上是城轨供电系统的基本概念及分类,不同的供电系统适用于不同类型的城市轨道交通,其选择应根据具体情况进行科学合理的选型。

二、城轨供电系统组成城轨供电系统的组成包括牵引供电、辅助设备供电和运行控制设备。

1.牵引供电牵引供电主要是为城市轨道交通的牵引设备(如电动机)提供电能。

不同类型的供电系统,其牵引供电方式也不同。

第三轨供电系统的牵引供电是通过第三轨传递电能,接触网供电系统则是通过接触网提供电能。

2.辅助设备供电辅助设备供电主要是为城市轨道交通的辅助设备(如车辆的照明、制动、空调、通信、信号等)提供电能。

在城轨供电系统中,辅助设备供电的要求是稳定可靠、电压规范,能够满足不同设备的电能需求。

3.运行控制设备城轨供电系统需要配备运行控制设备,用于监控供电系统的运行状态、实时数据采集和异常报警处理等功能。

通过运行控制设备,可以实现对城市轨道交通的供电系统进行智能化管理和运维。

以上是城轨供电系统的组成,这些组成部分共同构成城市轨道交通的供电体系,保障了城市轨道交通系统的正常运行和安全运营。

城市轨道交通供电系统城市轨道交通概论

城市轨道交通供电系统城市轨道交通概论

城市轨道交通供电系统城市轨道交通概论城市轨道交通供电系统是指为城市轨道交通(如地铁、轻轨等)提供电力的系统。

它是城市轨道交通运营的重要组成部分,直接关系到城市轨道交通的安全、稳定和高效运行。

城市轨道交通供电系统主要包括供电系统结构、供电方式、供电设备和供电管理等几个方面。

首先,城市轨道交通供电系统的结构主要分为集中式供电和分布式供电两种形式。

集中式供电是指将电力从电网供应给城市轨道交通线路,通过变电所进行电能转换和配电。

分布式供电是指将电力直接供应给城市轨道交通线路,不通过变电所进行中间转换。

其次,城市轨道交通供电系统的供电方式主要有直流供电和交流供电两种形式。

直流供电是将电力以直流形式供应给城市轨道交通线路,其中常见的有三轨供电和四轨供电两种形式。

交流供电是将电力以交流形式供应给城市轨道交通线路,其中常见的有接触网供电和无接触网供电两种形式。

再次,城市轨道交通供电系统的供电设备包括变电所、牵引变压器、接触网或四轨导线和车辆供电设备等。

变电所是供电系统的核心设备,负责将电力从电网转换成适合轨道交通运营的电能。

牵引变压器则将变电所输出的电能转换成适合轨道交通车辆牵引的电能。

接触网或四轨导线是将电能从供电系统传输到运行线路上的设备,通过接触网或四轨导线与车辆上的集电装置接触,实现车辆的供电。

车辆供电设备则是车辆上的设备,负责将来自接触网或四轨导线的电能传输到车辆的牵引装置。

最后,城市轨道交通供电系统的供电管理是保障系统正常运行的重要环节。

供电管理包括供电调度、供电维护、供电检修和故障处理等多个方面。

供电调度负责根据运行情况合理调配供电能力,确保供电系统能满足轨道交通的需求。

供电维护负责对供电设备进行定期维护,确保设备的正常运行和使用寿命。

供电检修则是对供电设备进行故障排除和修复,及时处理供电系统的故障。

故障处理则是在供电系统故障发生时,采取相应措施,保障城市轨道交通的正常运行。

综上所述,城市轨道交通供电系统是为城市轨道交通提供电力的系统,它的结构、方式、设备和管理等方面都对轨道交通的运行质量和效率有着重要影响。

城市轨道交通供电知识介绍

城市轨道交通供电知识介绍
适用于讲座,演讲,授课,培训等场景
城市轨道交通供电知识介绍
城市轨道交通供电
第二章 城市轨道交通供电系统
城市轨道交通供电系统构成
城市轨道交通供电系统
高压供电系统(主变电所)
内部供电系统
牵引供电系统
动力照明供电系统
城市轨道交通作为城市电网的一个用户,一般都直接从城市电网取得电能,无需单独建设电厂,城市电网对城市轨道交通进行供电,供电方式有集中供电、分散供电和混合供电。
动力照明 采用380/220V三相五线制系统 TN-S系统 配电。基本上采用放射式供电,个别负荷可采用树干式供电。 一类负荷要求双电源、双电缆,供电末端自动切换,来电自复;二类负荷为双电源、单电缆;三类负荷为单电源、单电缆。
电力监控系统 SCADA
……
……
……
控制中心 主机
通信网络
远程控制 终端
城市轨道交通内部供电系统
牵引供电系统
动力照明供电系统
城市轨道交通内部供电系统
城市轨道交通牵引供电系统构成示意图
高压供电系统
城市电网
牵引供电系统
牵引变电所
回流线
馈线
接触网
轨道
主变电所
三相交流
直流
牵引变电所 设两套牵引整流机组,其容量按远期运量设计。牵引整流机组的过负荷能力按IEC-146标准,城市轨道交通牵引属Ⅵ类负荷,其过负荷能力应满足:100%In 连续运行;150%In 2h;300%In 1min。为抑制牵引供电系统产生的谐波电流注入电网,牵引机组至少应采用12脉波整流。
主变电所
城市电网
中压网络
牵引或降压变电所
高压供电系统
集中式供电 在城市轨道交通沿线,根据用电容量和线路长短,建设专用的主变电所。主变电所进线电压一般为110kV,经降压后变成35kV或10kV,供牵引变电所与降压变电所。主变电所应有两路独立的进线电源。集中式供电,有利于城市轨道交通供电形成独立体系,便于管理和运营。上海、广州、南京、香港、德黑兰地铁等。

城市轨道交通供电系统概述

城市轨道交通供电系统概述
电源:通常由城市电网系统提供,通过高压输 电线路输送到城市轨道交通的专用变电站
变电站:接收城市电网的高压电,将其转换为 适合城市轨道交通设备使用的低压电
配电网络:由变电站到各个车站、隧道、控制中 心的配电线路组成,将电能分配到需要的地方
变电所:在车站和隧道中设置的电力变换设备, 将电压调整为列车和其他设备所需的工作电压 用电设备:包括列车、车站照明、空调、通风 等设备,以及控制系统、信号系统等关键设备
成的影响
第分
运行方式
运行方式
城市轨道交通供电系统通常采用以下几种运行方式 单线供电:由一条电源线路提供电能,通过配电网络分配到各个设备。这种方式的 优点是简单、维护方便,但当电源线路出现故障时,可能会影响整个系统的运行
双线供电:由两条电源线路分别从不同的变电站或同一变电站的不同母线供电。这种 方式能够提高系统的可靠性和稳定性,但需要更多的设备和维护成本
随着技术的发展和城市轨道交通的不断发展,供电系统 的构成、运行方式和主要设备也在不断升级和改进,以
满足更高的安全、环保和节能要求
-
谢谢观看
XXXXX
XXXXX
第2部分
主要设备
主要设备
变压器:将高压电转换为 低压电的核心设备,通常
在变电站内设置
断路器:用于切断或接通 电源,当发生故障时,能 够迅速切断电流,保护系
统和设备
开关柜:用于分配和控制 电能,根据需求调整电压
和电流
电力电缆:用于传输电能 的载体,要求具备良好的
导电性和耐久性
不间断电源(UPS):为关 键设备提供持续稳定的电 力供应,防止突然断电造
通过引入智能控制系统和监测设备,实现对城市轨道交通供电系统的实时监控和控制。这种方式能 够提高系统的效率和可靠性,但需要更多的技术和资金投入

试论城市轨道交通供电系统的供电方式

试论城市轨道交通供电系统的供电方式

试论城市轨道交通供电系统的供电方式城市轨道交通是指在城市内运行的交通工具,如地铁、轻轨等。

而城市轨道交通供电系统是指为这些交通工具提供动力的电力供应系统。

城市轨道交通供电系统的供电方式主要有以下几种:1. 第三轨供电方式:第三轨供电是一种常见且广泛应用于城市轨道交通的供电方式。

它是通过在轨道旁边安装一根导电的第三轨,以供给电动车辆所需的电能。

这种供电方式具有输电损耗小、结构简单等优点,但是存在电流接触不良、用电安全性较低等问题。

2. 列车集中供电方式:列车集中供电是指将电能在供电站集中产生或接入,然后通过电缆输送至轨道上的集电装置,再由集电装置连接到列车上的电力系统进行供电。

这种供电方式适用于较长的线路,能够减少供电系统的线损,但是在供电站和集电装置的选址上有一定的限制。

3. 无线供电方式:无线供电是通过电磁场或电磁感应将电能传输到轨道上的列车上,实现供电的方式。

这种供电方式不需要第三轨或集电装置,因此具有接触安全性高、无污染等优点,但是目前无线供电的技术还不够成熟,在实际应用中存在一定的挑战。

除了以上的供电方式外,还有一些新兴的供电技术正在逐渐应用于城市轨道交通中,如充电式供电方式和太阳能供电方式。

充电式供电是指在列车停靠或运行过程中,通过充电设施向列车提供电能。

这种供电方式可以减少供电系统的设备和线路,同时还能在停靠站为列车提供充电,以应对不同线路和运行方式的需求。

太阳能供电是指利用太阳能发电装置将太阳能转化为电能,再供给城市轨道交通系统使用。

这种供电方式可以减少对传统电力资源的依赖,同时还能减少供电系统对环境的影响。

城市轨道交通供电系统的供电方式有第三轨供电、列车集中供电、无线供电等传统方式,同时还有充电式供电和太阳能供电这样的新兴方式。

不同的供电方式有着各自的优缺点,选择合适的供电方式需要考虑到城市轨道交通的特点、线路长度、运行方式等因素。

随着技术的发展和创新,未来城市轨道交通的供电方式也将不断改进和演进。

城市轨道交通供电系统

城市轨道交通供电系统

城市轨道交通供电系统概述城市轨道交通供电系统是城市轨道交通运营的重要基础设施之一。

它负责为城市的地铁、轻轨等轨道交通提供稳定可靠的电力供应。

供电系统的设计与运营对于轨道交通系统的正常运行和乘客的出行安全至关重要。

本文将重点介绍城市轨道交通供电系统的组成和原理、供电方式以及相关设备和技术等内容。

组成和原理城市轨道交通供电系统主要由以下几个组成部分组成:电源系统是城市轨道交通供电系统的核心组成部分,负责为整个供电系统提供稳定的电力。

常见的电源系统包括接触网供电系统和第三轨供电系统。

•接触网供电系统:通过架设在轨道上方的接触网,通过配电设备提供电力给列车供电。

•第三轨供电系统:在轨道的一侧或两侧铺设一根导电轨,列车通过集电装置与导电轨接触,实现电能传递。

2. 配电系统配电系统负责将电源系统提供的电能,在整个轨道交通线路上进行合理分配。

配电系统通常包括变电站、变压器、开关设备等,在供电过程中起到调节电能和保护设备的作用。

线路系统是城市轨道交通供电系统的输电线路,包括主干线、支线和馈电线等。

这些线路通过导线将电能输送到不同的供电区域,确保整个供电系统的稳定性和可靠性。

4. 集电装置集电装置是连接列车和供电系统的关键设备,由于列车在运行过程中需要实时获得电力供应,因此集电装置可以通过与接触网或第三轨建立导电接触来获取电能,并将其传送到列车的牵引设备中。

供电方式根据城市轨道交通供电系统的不同设计和实际情况,可以有以下几种常见的供电方式:1.直供直流供电方式(常用于地铁):以直流电方式供电,电压较高,通常为600V、750V或1500V,通过第三轨或接触网提供电能。

2.直供交流供电方式(常用于轻轨):以交流电方式供电,电压较低,通常为380V或750V,通过接触网提供电能。

3.高速铁路供电方式:通常使用交流电方式供电,电压较高,通常为25kV,通过接触网提供电能。

相关设备和技术城市轨道交通供电系统涉及到的设备和技术非常多样化,其中一些关键的设备和技术包括:•变电站:用于将电网的高压电能转换为供电系统所需的低压电能。

轨道交通(地铁)接触网基础知识

轨道交通(地铁)接触网基础知识
轨道交通供电接触网 基础知识
接触网系统
是将牵引变电所输出的电 能通过受电弓传送给电客列车 的输电系统。
牵引变电所
受电弓
接触网
电客列车
钢轨
接触网的供电电压
目前我国城市轨道交通采用的直流 供电电压分两种:750V和1500V
牵引变电所
+
上海轨道交通采用:直流1500V
受电弓
接触网
直流1500V
-
电客列车
天津长城GW-1.5/3000ZDTD(四号线,九号线车辆厂及正线)。
B、隔离开关
轻型(1000A,3000V):单刀带接地,单刀不带接地。 轻型隔离开关主要应用于车辆段的库线、专用线和库线间的联络 开关,一般都是手动操作机构,库线和专用线(练兵线、装载线等 )则应加装地部件。
C、分段绝缘器
分段绝缘器设在车站、渡线、存车线、车辆厂等 地,为了保证工作人员的作业方便及人身安全,将接 触网在电的方面分成独立的区段。
终端汇流排
汇流排连接接头(内接式)
汇流排连接接头(外接式)
汇流排定位线夹
中锚固定装置
中锚固定装置
每一段刚性接触网将在其锚段长度中点 处安装中心锚结线夹,其目的是为了防止分 段刚性接触网在热胀冷缩过程中产生的偏离 或者是在受电弓的冲击作用力下向受电弓的 运行方向的偏离。
非绝缘锚段关节(电连接线)
——汇流排载流:
3700A
——汇流排重量:
5.9Kg/m
——制造长度单位制造长度为定尺长度
12+0-5米, 定尺长度制造允许偏差为-5mm,
其两端无切口余量。这种设计制造便于安装、
维护。
汇流排
终端汇流排
弯头由一端弯曲的7.5m的汇流排制成。弯头的斜 面长1500mm,端部抬高70mm,这是为了满足最大 斜度不超过1/20。弯曲处的半径是6m。

城市轨道交通供电系统及电力技术分析

城市轨道交通供电系统及电力技术分析

城市轨道交通供电系统及电力技术分析城市轨道交通供电系统是城市轨道交通运行的重要组成部分,它主要由电源系统、接触网系统、牵引系统和供电监控系统等组成。

电源系统提供轨道交通系统的电能,接触网系统将电能传输给列车,牵引系统将电能转化为机械能驱动列车运行,而供电监控系统则对整个供电系统进行实时监控和管理。

城市轨道交通的电源系统一般采用交流供电方式,具有高稳定性、节能性和环保性等优点。

现代城市轨道交通中常采用的供电方式有三种:直接供电方式、间接供电方式和混合供电方式。

直接供电方式即通过接触网直接将电能传输给列车,优点是传输损耗小,但需要大量的铺设接触网设备;间接供电方式则通过地下第三轨系统将电能传输给列车,具有构造简单、传输效率高的特点;混合供电方式则将两种方式结合使用,可以充分利用两种方式的优势。

还可以利用能量回馈技术,将列车制动过程中产生的能量回馈到电网中,以提高能源利用效率。

城市轨道交通的接触网系统主要由接触线、刚性悬挂装置和隔离开关等组成。

接触线一般采用架空的高强度导线,通过悬挂装置固定在桥梁、隧道或架空支架上,以保持与列车接触并传输电能。

隔离开关用于将接触网系统与电网分开,以进行维修、检修和事故处理等工作。

城市轨道交通的牵引系统一般使用交流或直流电机作为动力源,通过变频器或逆变器将电能转化为适合列车运行的电能,并通过齿轮传动等方式驱动列车运行。

牵引系统的选择与供电方式和车辆类型有关,一般采用交直流复合式驱动系统,以兼顾不同供电方式的要求。

供电监控系统主要用于对城市轨道交通的供电设备和线路进行监控和管理。

通过监控设备和软件系统,可以实时掌握供电设备的运行状态、电能消耗情况以及供电负荷等信息,以提前预防故障并进行及时处理。

供电监控系统还可以对供电设备进行远程控制,提高供电系统的运行效率和安全性。

城市轨道交通供电系统及电力技术的发展和应用,为城市轨道交通的安全、高效运行提供了可靠的保障。

随着技术的不断进步,城市轨道交通供电系统将继续改进和完善,以适应城市轨道交通的快速发展和不断变化的需求。

城市轨道交通供电及用电知识

城市轨道交通供电及用电知识
(2)按技术不同对产品的包装可以分为,防水防潮包装、防锈包装、防虫包装、 防腐防霉包装、防震包装、危险品包装等。
第八章 包装技术与设备
第二节 包装技术
二、包装材料
常用的包装材料主要有: 1、纸及纸制品:牛皮纸、玻璃纸、植物羊皮纸、沥青纸、板纸、瓦楞纸板。 2、塑料及塑料制品:聚乙烯、聚丙烯、聚苯乙烯、聚氯乙烯、钙塑材料。 3、木材及木制品。 4、金属:镀锡薄板、涂料铁、铝合金。 5、玻璃、陶瓷。 6、复合材料。
第八章 包装技术与设备
第二节 包装技术
一、包装的分类
1、按包装材料的不同分类 (1)纸质包装 纸质包装由于成本低、质量轻、回收容易,应用广泛。 (2)木材包装 通常为运输包装,其形式主要有各种箱、桶、托盘等。 (3)塑料包装 由于塑料所具有的许多优点,如气密性好、易于成形封口、防潮、耐 酸碱、耐腐蚀等,应用较为广泛。 (4)金属包装 常用的金属包装有以下三种:马口铁容器、铝罐和喷雾罐。
•制式是指供电系统向电动车辆或电力机车供电所采用的 电流和电压制式,如直流制或交流制、电压等级、交流制 中的频率(工频或低频)以及交流制中是单相或三相等。
•城市轨道交通采用直流供电 ,国际电工委员会拟定的电 压标准为:直流电压750V和1500V 、3000V三种。
•我国国家标准采用DC750V和DC1500V两种。北京城 市轨道交通采用750V直流供电电压,上海、广州、南京、 深圳等城市轨道交通采用1500V直流供电电压。
第二章 保险法概述
第一节 保险法的概念及内容
• 一、保险法的概念 • 广义的保险法是指以保险为对象的一切法规的总
称,包括保险公法和保险私法。
• 狭义的保险法,则专指保险私法,保险公法不包
括在内。

城市轨道交通供变电技术第一章城市轨道交通供电系统概述 文档全文预览

城市轨道交通供变电技术第一章城市轨道交通供电系统概述 文档全文预览
电源开闭所: 接受城市电网提供的中压电源 (10KV或35KV),为牵引变电所、降压变电所转供中 压电源 。 电源开闭所适用于分散式供电。
第一节 城市轨道交通供电系统的组成及功能
3.牵引供电系统 将交流中压经降压整流变成直流1500V或直流750V
电压 ,为城轨电动列车提供牵引供电 。牵引供电系统 包括牵引变电所与牵引网两个部分 。
城轨牵引供电系统示意图
第一节 城市轨道交通供电系统的组成及功能
4.动力照明供电系统 将交流中压(35kV或10kV) 降压变成交流
220/380V电压 , 为运营需要的各种机电设备提供电源。 它包括降压变电所(站) 、动力照明配电系统。
城轨动力照明供电系统
第一节 城市轨道交通供电系统的组成及功能
5.杂散电流腐蚀防护系统 在城市轨道交通中由于采用直流牵引供电, 电流有
牵引变电所的正极出发 ,经由接触网、电动列车、钢 轨、回流线返回牵引变电所负极 。 由于钢轨与隧道或 道床等结构之间的绝缘电阻不是无穷大 ,不可避免地 将造成部分电流不从钢轨回流,而是通过沿线的道床钢 筋、隧道、高架桥或建筑物的结构钢筋或土壤回流到 牵引变电所(甚至不回流而散入大地) ,这一部分电流 就是杂散电流,也叫迷流。
第二节 城市轨道交通的供电系统的制式
二 、电压等级
世界各国城市轨道交通的供电电压均在 550~1500V之间 ,其中间档级很多 , 这 是由各种不同交通形式 、不同发展历史 时期造成的 。现国际电工委员会拟定的 电压标准为:600V、750V、1500V三种, 后两种电压为推荐值 。我国国标亦规定 为750V和1500V , 不推荐600V电压等级 。
第二节 城市轨道交通的供电系统的制式
三 、馈电方式 牵引网的馈电方式有架空接触网和接触

城市轨道交通供配电系统

城市轨道交通供配电系统
牵引变电所的关键设备是整流机组, 其中的整流元件 由于较长时间流过超出允许值的电流而导致元件温 度过高时, 容易引起元件损坏和整流机组停止工作, 为此需采取有效的过电流保护和降温冷却保护。
五、降压变电所
将区域变电所或主变电 所所输出的中压等级电 压降压变成低压交流电, 并通过配电所(室)分 配给各种设备用电。
电压V
直流 系统
标准 750 1500
最低 500 1000
最高 900 1800
3000
2000 3600
2.交流制:一般多用于电气化铁路牵引供电方式(距 离远、需装车载整流装置)
地铁变电所(室)一般是在地铁沿线设置 的,地铁变电所(室)可以建在地下,也可 以建在地面,地铁变电所(室)尤其是地下 变电所(室)在防火方面都有一定的要求。 地铁变电所(室)根据不同类型分为三种基 本类型: 高压主变电所(室)、牵引变电所 (室)和降压变电所(室)。地铁变电所 (室)是由各种不同用途的电气设备按照一 定的电气主结线联结而构成的。
变电所和接触网是城市轨道交通供电系 统中最重要的组成部分。
三、城市轨道交通供电制式简介
轨道交通采用直流供电, 因为直流电适合 于电气牵引的调速要求, 而且直流牵引接 触网结构简单, 建设投资少, 电压质量高。
我国国家标准采用DC750V和DC1500V两种。
1.直流制:采用IEC国际电工委员会标准,见表,如上 海为1500V
母线常用颜色标记识别,在三相交流系统中:黄线——A相,绿 线——B相,红线——C相;
在直流系统中:红色——正极,蓝色——负极,黑色——零线 及接地线。
5.熔断器:是一种过负荷和短路电流导致熔体发 热熔断的保护电器。
6.电压互感器:又称压变,是电气测量,控制和 保护回路用的变压器。

城市轨道交通供电原理

城市轨道交通供电原理

城市轨道交通供电原理
城市轨道交通供电原理是指城市轨道交通系统如地铁、轻轨等运营所需要的电力供应方式和原理。

城市轨道交通供电主要采用第三轨供电、架空线供电和集电系统供电等方式。

其中,第三轨供电是一种常见的供电方式。

它通过将电源接入于轨道上的第三条导轨,通过接触器和集电装置将电能传输给地铁列车;架空线供电则是通过在轨道上方悬挂架空电缆,由接触网与列车接触,实现电能传输;而集电系统供电则是通过电汇流器等设备将电能从线路传输到集电装置上,通过接触剂与列车接触来实现供电。

城市轨道交通供电原理是通过这些方式将电能传输给地铁列车,从而为其提供动力。

当列车行驶时,集电装置与供电装置之间的接触或接触网与轨道之间的接触会产生电流。

这些电流通过电力系统传输到轨道交通车辆的电机,驱动电机运行,使列车正常运行。

此外,城市轨道交通供电原理还涉及到电力系统的维护、保护和监控等方面。

为了确保供电的可靠性和安全性,需要对供电系统进行定期维护和检修,及时解决供电故障。

同时,还需要建立有效的保护装置,避免因电力故障或其他原因导致供电设备损坏或出现危险。

为了实现对供电系统的监控,通常会采用远程监控和控制系统,实时监测供电设备的工作状态和运行情况,保障供电系统的正常运行。

综上所述,城市轨道交通供电原理是通过不同的供电方式将电
能传输给地铁列车,驱动其正常运行。

同时,为了确保供电的可靠性和安全性,还需要进行维护、保护和监控等工作。

城市轨道交通-供电系统讲义

城市轨道交通-供电系统讲义

第二章城市轨道交通供电系统描述●第一节供电系统的组成与功能●地铁供电系统是为地铁运营提供所需电能的系统,它不仅为地铁电动列车提供牵引用电,而且还为地铁运营服务的其它设施提供电能,如照明、通风、空调、给排水、通信、信号、防灾报警、自动扶梯等。

●地铁供电系统一般包括外部电源、主变电所〔或电源开闭所〕、牵引供电系统、动力照明供电系统、电力监控系统。

其中,牵引供电系统包括牵引变电所和牵引网,动力照明供电系统包括降压变电所和动力照明配电系统。

幻灯片26●地铁系统是一个重要的用电负荷。

按规定应为一级负荷,即应由两路电源供电,当任何一路电源发生故障中断供电时,另一路应能保证地铁重要负荷的全部用电需要。

在地铁供电系统中牵引用电负荷为一级负荷,而动力照明等用电负荷根据它们的实际情况可分为一级、二级或三级负荷。

地铁外部电源供电方案,可根据实际情况不同分为集中供电方式、分散供电方式和混合供电方式。

幻灯片27第二节变电所的分类●地铁供电系统中一般设置三类变电所,即主变电所〔分散式供电方式为电源开闭所〕、降压变电所及牵引降压混合变电所。

●主变电所是指采用集中供电方式时,接受城市电网35kV及以上电压等级的电源,经其降压后以中压供应牵引变电所和降压变电所的一种地铁变电所。

●降压变电所从主变电所〔电源开闭所〕获得电能并降压变成低压交流电。

●幻灯片28●牵引变电所从主变电所〔电源开闭所〕获得电能,经过降压和整流变成电动列车牵引所需要的直流电。

●主变电所:专为城市轨道交通系统提供能源的枢纽。

●牵引变电所:为列车提供适应的电源。

●降压变电所〔配电变电所〕:为车站、隧道动力照明负荷提供电源。

幻灯片29第四节供电系统主要运行方式● 1 10kV系统运行方式● 1.1 正常运行方式●变电所10kV母联开关和开闭所间联络开关均处于打开状态,每座变电所由2回电源供电,两段10kV母线分列运行。

变电所由开闭所按不同的供电分区供电。

1.2 其它运行方式1.2.1 故障或检修运行方式开闭所一回10kV外电源退出时的运行方式时,合上开闭所母联开关,由另一回10kV外电源向该开闭所供电范围内所有变电所供电。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

轨道交通
轨道交通
一.城市轨道交通供电简述
1、城市轨道交通供电系统的组成
•动力供电系统 :主要由降压变电站、配电所(室)、配电 线路组成 。
轨道交通 主变电站
降压 变电站
降压 变电站
轨道交通 主变电站
区间配电
车站 配电
区间 配电
区间 配电
车站 配电
区间配电
一.城市轨道交通供电简述
2、城市轨道交通电力牵引的制式
•制式是指供电系统向电动车辆或电力机车供电所采用的 电流和电压制式,如直流制或交流制、电压等级、交流制 中的频率(工频或低频)以及交流制中是单相或三相等。
•城市轨道交通采用直流供电 ,国际电工委员会拟定的电 压标准为:直流电压750V和1500V 、3000V三种。
•我国国家标准采用DC750V和DC1500V两种。北京城 市轨道交通采用750V直流供电电压,上海、广州、南京、 深圳等城市轨道交通采用1500V直流供电电压。
二.安全用电
5、城市轨道交通供电设备的运行与检修
•正常运行工作 •异常情况处理 •设备检修 •运行分析 •技术资料管理
二.安全用电
2、触电形式
•跨步电压触电
接地电流 电位分布
曲线
二.安全用电
3、安全用电措施
•安全电压:我国根据不同的环境条件,规定安全电压为: 在干燥、无导电粉末等危险程度较低的建筑物中为50V; 一般情况下是36V;在特别潮湿的环境或金属构架上工作 时为24V或12V。
•电气安全用具:
二.安全用电
单元5.城市轨道交通供电及用电 知识
单元学习目标 1.掌握城市轨道交通供电系统的组成; 2.掌握城市轨道交通电力牵引的制式; 3.掌握触电的形式; 4.了解安全用电常识; 5.掌握城市轨道交通电气防雷、防火和防爆的措 施。
一.城市轨道交通供电简述
1、城市轨道交通供电系统的组成
•电力牵引供电系统 :主要由牵引变电站、接触网(架空 线或接触轨)、回流线、馈电线、轨道组成 。
电气设备的接地与接零:
•保护接零
工 作 接
工 作 接 零 单相
保 护 接 零

三眼插座
U V W N FU
M
二.安全用电
3、安全用电措施
•重复接地
电气设备的接地与接零:
U V W N FU
M
M
二.安全用电
4、电气防雷、防火和防爆
•电气防雷 常采用避雷针、避雷线、避雷网、避雷带和避雷器等
避雷装置进行防雷。
3、安全用电措施
电气设备的接地与接零:
•工作接地 为了保证电气设备在正常或发生事故的情况下能可靠地
运行,将电路中的某一点接地,称为工作接地。例如三相 变压器三相绕组星形联接时中性点接地和避雷设备(避雷 针、避雷器)的接地。
二.安全用电
3、安全用电措施
•保护接地
电气设备的接地与接零:
二.安全用电
3、安全用电措施
二.安全用电
1、电流对人体的伤害
•触电对人体伤害的程度与电流大小、触电时间长短、电 流通过人体的途径、电流的种类和电压的高低、以及人体 的状况有关。
•根据触电对人体伤害的程度不同,触电主要有电击和电 伤两类。
.安全用电
2、触电形式
•单相触电
二.安全用电
2、触电形式
•两相触电
UV W
U V W
二.安全用电
4、电气防雷、防火和防爆
•电气防火
应按场所的危险等级正确地选择、安装、使用和维护 电气设备及电气线路,按规定正确采用各种保护措施。
•电气防爆
电气防爆措施主要有:合理选用防爆电气设备,正确 敷设电气线路,保持场所良好通风;保证电气设备的正常 运行,防止短路、过载;安装自动断电保护装置,对危险 性大的设备应安装在危险区域外;防爆场所一定要选用防 爆电机等防爆设备,使用便携式电气设备应特别注意安全; 电源应采用三相五线制与单相三线制,线路接头采用熔焊 或钎焊。
