供电工程规划方案编制的程序与要求

供电工程规划方案编制的程序与要求

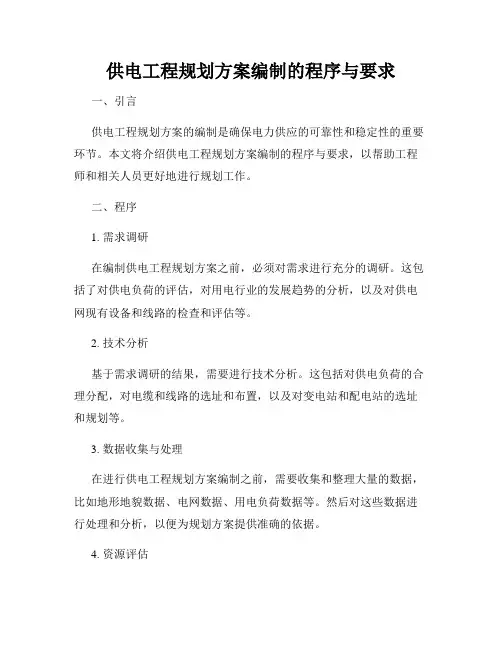

供电工程规划方案编制的程序与要求一、引言供电工程规划方案的编制是确保电力供应的可靠性和稳定性的重要环节。

本文将介绍供电工程规划方案编制的程序与要求,以帮助工程师和相关人员更好地进行规划工作。

二、程序1. 需求调研在编制供电工程规划方案之前,必须对需求进行充分的调研。

这包括了对供电负荷的评估,对用电行业的发展趋势的分析,以及对供电网现有设备和线路的检查和评估等。

2. 技术分析基于需求调研的结果,需要进行技术分析。

这包括对供电负荷的合理分配,对电缆和线路的选址和布置,以及对变电站和配电站的选址和规划等。

3. 数据收集与处理在进行供电工程规划方案编制之前,需要收集和整理大量的数据,比如地形地貌数据、电网数据、用电负荷数据等。

然后对这些数据进行处理和分析,以便为规划方案提供准确的依据。

4. 资源评估供电工程规划方案需要评估资源的可行性和可用性。

这包括对用地资源、人力资源、财务资源以及技术资源等的评估。

只有当这些资源得到了合理的评估和规划,才能保证供电工程的顺利进行。

5. 方案制定在前面的基础上,需要制定供电工程规划方案。

这包括了具体的设备选型、线路布置、变电站规划等工作。

同时,还需要对供电工程的安全性、可靠性和可维护性进行评估和考虑。

6. 方案审核与修改制定好供电工程规划方案后,需要进行方案的审核和修改。

这包括对方案的技术可行性、经济可行性以及环境影响等因素进行评估和分析。

根据评估和分析的结果,对方案进行相应的修改和调整。

7. 方案实施与监控在方案审核通过后,需要进行方案的实施和监控。

这包括了设备的采购和安装,线路的铺设和连接,变电站和配电站的建设等工作。

同时,还需要对实施过程进行监控和管理,确保工程按照计划进行。

三、要求1. 规范性供电工程规划方案的编制必须符合国家相关的规范和标准,比如电力工程规划设计标准、电力工程设计施工与验收规范等。

2. 可行性供电工程规划方案必须具备可行性,包括技术可行性、经济可行性和社会可行性。

电网电力设计方案

电网电力设计方案

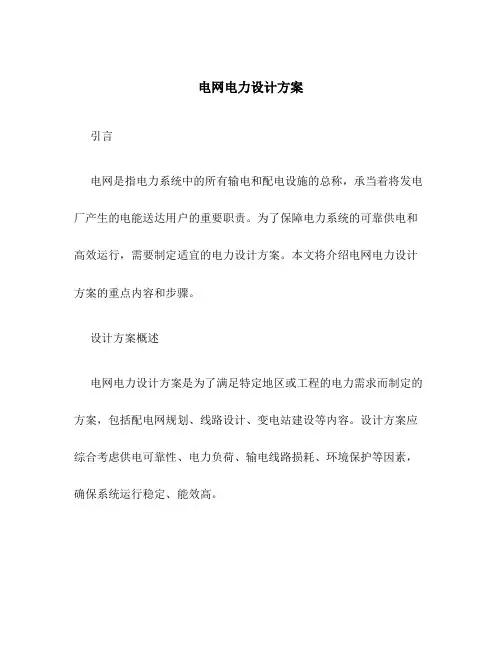

电网电力设计方案引言电网是指电力系统中的所有输电和配电设施的总称,承当着将发电厂产生的电能送达用户的重要职责。

为了保障电力系统的可靠供电和高效运行,需要制定适宜的电力设计方案。

本文将介绍电网电力设计方案的重点内容和步骤。

设计方案概述电网电力设计方案是为了满足特定地区或工程的电力需求而制定的方案,包括配电网规划、线路设计、变电站建设等内容。

设计方案应综合考虑供电可靠性、电力负荷、输电线路损耗、环境保护等因素,确保系统运行稳定、能效高。

设计步骤1. 电力需求分析首先需要对特定地区或工程的电力需求进行分析,包括用电负荷预测、用电类型、用电特点等。

通过了解电力需求的特点,可以为后续设计提供重要的依据。

2. 配电网规划根据电力需求分析的结果,进行配电网规划。

配电网规划包括确定供电范围、决定供电方式〔地下电缆或架空线路〕、划定变电站位置等。

同时需要考虑未来的用电增长趋势,预留足够的供电容量。

3. 线路设计根据配电网规划,进行线路设计。

线路设计包括确定输电线路的长度、截面积、导线材料、杆塔配置等。

需要考虑线路电阻、电感、电容等参数,以及线路的平安距离、环境影响等因素。

4. 变电站设计根据配电网规划和线路设计,进行变电站设计。

变电站设计包括确定变压器容量、变电设备配置、保护装置设计等。

需要考虑变电站的供电可靠性、容量扩展性、平安运行等因素。

5. 设备选型根据线路设计和变电站设计,进行设备选型。

设备选型需要根据电力负荷、电压等要求,选择适宜的变压器、开关设备、保护设备等。

6. 可行性评估设计方案制定完成后,需要进行可行性评估。

可行性评估包括经济性评估、技术可行性评估、环境影响评估等,确保设计方案在经济、技术和环境等方面可行。

7. 方案优化和调整根据可行性评估的结果,对设计方案进行优化和调整。

优化和调整包括对设备选型、线路布置、变电站配置等方面进行调整,使设计方案更加合理和可行。

8. 方案实施和监控设计方案通过可行性评估后,可以进行实施。

电网规划方法

电网规划方法

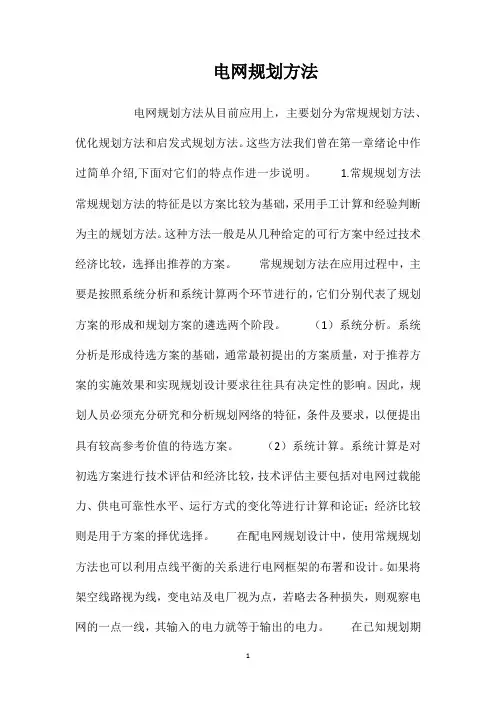

电网规划方法电网规划方法从目前应用上,主要划分为常规规划方法、优化规划方法和启发式规划方法。

这些方法我们曾在第一章绪论中作过简单介绍,下面对它们的特点作进一步说明。

1.常规规划方法常规规划方法的特征是以方案比较为基础,采用手工计算和经验判断为主的规划方法。

这种方法一般是从几种给定的可行方案中经过技术经济比较,选择出推荐的方案。

常规规划方法在应用过程中,主要是按照系统分析和系统计算两个环节进行的,它们分别代表了规划方案的形成和规划方案的遴选两个阶段。

(1)系统分析。

系统分析是形成待选方案的基础,通常最初提出的方案质量,对于推荐方案的实施效果和实现规划设计要求往往具有决定性的影响。

因此,规划人员必须充分研究和分析规划网络的特征,条件及要求,以便提出具有较高参考价值的待选方案。

(2)系统计算。

系统计算是对初选方案进行技术评估和经济比较,技术评估主要包括对电网过载能力、供电可靠性水平、运行方式的变化等进行计算和论证;经济比较则是用于方案的择优选择。

在配电网规划设计中,使用常规规划方法也可以利用点线平衡的关系进行电网框架的布署和设计。

如果将架空线路视为线,变电站及电厂视为点,若略去各种损失,则观察电网的一点一线,其输入的电力就等于输出的电力。

在已知规划期内的负荷、电源和原有网络结构的有关数据基础上,根据点线平衡的约束关系,便可以概略决定出未来电网新建线路走向,改造线路条数、变电站的容量及位置等,然后通过技术与经济方面的评估即可以确定最终规划方案。

当然,只凭借积累经验提出若干个可行方案进行比较而得出规划设计的最终结果,已难以保证其决策的正确性和实施的可靠性,此亦常规规划法的局限性所在。

2.优化规划方法优化规划方法主要是运用运筹学中的规划理论,将电网规划的实际问题形成各种数学优化模型,并利用计算机求解的一种方法。

从理论上讲,该方法可以自动形成规划问题的全部可能存在方案,并一定包含有最优方案。

优化规划方法的数学模型构成主要集中在两个问题上,即目标函数的形成和约束条件的设置。

农村电网规划的一般过程

农村电网规划的一般过程

农村电网规划的一般过程介绍摘要:农村电网改造和规划的主要任务是:在满足对用户供电质量和保证各种运行条件的前提下,制定可行的电网规划方案.农村电网改造和规划主要内容包括电网现状分析、电力负荷预测、网架规划、配电自动化规划等。

农村低压网络的规划设计,必须严格按照相关标准慎重进行。

本文介绍了规划的一般过程,对规划的相关环节进行了探讨。

关键词:农村电网;负荷预测;配电网;截面选择;无功补偿一.农村电网现状分析近些年来,我国在农网的建设和管理上对改善电压质量作了一定的工作,解决了部分地区电压合格率低的问题[1]。

但由于历史客观条件的影响和在主观上重视程度不够等原因,我国农网仍普遍存还存在着以下诸多问题:首先,电网结构薄弱。

农村电网多为辐射网,环网供电范围小,负荷转移能力差,事故、检修停电范围大,供电可靠性较低,单主变、单回路供电区域较多,变电站之间转供电能力差,保护配置不全,安全水平与自动化水平都很低,因而供电可靠性普遍较低。

其次,电能质量低。

近年来农村电网用电负荷增长迅速,现有中压配电网因导线细、回路数少、配变布点不足、无功补偿容量欠缺等原因,电压合格率普遍较低,多数10kV配网低于95%,低压电网合格率更低,有的地区线损率高达15%以上[1]。

第三,设备陈旧,设备健康水平低,安全性及可靠性差。

如农网中运行的变压器大多属于高耗能型,有的地区占80%。

部分农网低压架空线还是单股线、破股线、铁线等,给农民的生命和财产安全造成一定的威胁。

第四,缺乏长远规划,忙于应对现有问题。

由于缺乏规划,农村电网配电变压器分布不合理,低压线路迂回曲折,直接造成农村电网的损耗居高不下。

各村原来因为经济利益至上,只能局限于头痛医头,脚痛医脚,不能提前为用户负荷增大变压器,调整或增大供电线路线径,直接阻碍了农村电能销售的增长。

因此对农网合理规划刻不容缓,这样才能满足新农村建设的要求,早日实现我国的现代化建设。

二.农村电力负荷预测农村电力负荷的计算和预测是编制农村电网供电规划的基础,电力负荷的发展水平是确定供电方案、选择电气设备的主要依据[2]。

电网规划设计一般流程和方法资料

电网规划设计一般流程和方法资料

电网规划设计一般流程和方法
(3)同电源不同母线双T接线(变电所设二台变压器) 这种接线的主要优点是简单,投资省,有较高的可靠性。
变压器高压侧为线路—变压器组接线,线路和变压器之间可以 用断路器或隔离开关。这种模式可靠性与接线模式(2)相近 ,它们的差别在于:在具体的网络中,高压线路的长度可能不 一样。
8:30 AM
电网规划设计一般流程和方法
(五)变电容量估计、变电所布点
变电所布点 根据变电容量估计,扣减已有的变
电容量,得出规划年的需新上的变电容 量;再根据预测的负荷分布,即可得出 新上的变电所的布点。
电网规划设计一般流程和方法
8:30 AM
电网规划设计一般流程和方法
8:30 AM
电网规划设计一般流程和方法
(二)电力系统现状及分析
供用电现状 电源情况 输变电现状 无功补偿现状 电网运行情况 ……
电网规划设计一般流程和方法
电网存在的主要问题
是重点,详细分析现在电网存在的主要 问题,尽量在规划中去解决,使规划的电网更 能安全、经济、稳定运行,以能适应当时经济 发展的需要。
1) 电源结构 2) 电网结构 3) 电网输电“瓶颈” 4) 电压质量 5) 运行的灵活性和经济性 6) 其他方面
电网规划设计一般流程和方法
(六)网络方案论证
相关资料:
110kV高压配电网接线模式分析
电网规划设计一般流程和方法
(1)同电源不同母线辐射接线(变电所设二台变) 这种接线简单实用,正常运行时变电所母线上的断路器
开关断开,两条线路分别带50%负荷。当其中一条线路发生 故障时,这条线路退出运行,合上变电所母线上的断路器 ,由剩下的一条正常线路带两台变压器。在这种接线模式 中,断路器的故障率通常很小,影响系统可靠性指标的元 件主要是线路的故障率和开关的操作时间,因而这种接线 模式的可靠性较高。

地区电网规划及发电厂规划设计

地区电网规划及发电厂规划设计

地区电网规划及发电厂规划设计一、地区电网规划1.电力需求调研首先需要详细了解该地区的电力需求情况,包括已有用电负荷及其预测发展趋势,不同类型用户的用电需求量和峰谷差异等。

这一步可以通过对历史用电数据的统计和调查问卷等方法进行。

2.电网结构规划根据地区的地理环境、城市规划和发展趋势等因素,制定电网的结构规划,包括电网的形式(架空线路、地下线路等)、网络拓扑结构等。

电网的结构规划需要综合考虑安全性、稳定性和经济性等因素。

3.主干线路规划主干线路是地区电网的骨干,负责将电力输送到不同的供电区域。

主干线路的规划需要考虑供电区域的位置、容量、负荷等因素,以及线路的长度、容量、输电损耗等技术指标,从而确定主干线路的走向和规模。

4.配电网规划配电网是将电能输送到电力用户的网状分布系统,包括主变、配变、配电线路等。

配网规划需要考虑供电用户的类型、用电负荷、供电质量要求等因素,以及线路的敷设成本、故障率等经济指标,从而确定配电网的布局和容量。

5.电网智能化规划随着信息技术的发展,电力系统的智能化程度越来越高。

地区电网规划中需要考虑智能变电站、智能配电设备、智能电能计量系统等智能化设备的应用和布局,以实现对电力系统的监测、控制和管理。

发电厂规划设计是指根据地区的电力需求和能源资源情况,对发电厂的选址和设计进行规划。

发电厂规划设计一般包括以下几个方面的内容:1.选址规划发电厂的选址需要考虑诸多因素,包括地区的能源资源情况(如煤炭、天然气、水力、光伏等)、环境条件(如地形、气候、环境保护要求等)、供电负荷和输电条件等。

选址规划需要综合考虑这些因素,从而确定最佳的选址方案。

2.发电技术选择根据能源资源的特点和地区电力需求的特点,确定发电技术的选择。

发电技术可以包括燃煤发电、燃气发电、水力发电、光伏发电、风力发电等。

在选择发电技术时,需要综合考虑技术成熟度、经济性、环境影响等因素。

3.发电项目设计对选定的发电技术进行详细的项目设计,包括设备选型、系统布局、工艺流程等。

电力系统的电网规划与设计方法

电力系统的电网规划与设计方法

电力系统的电网规划与设计方法在现代社会,电力如同血液一般在经济和生活的脉络中流淌,支撑着各个领域的运转。

而电网,作为电力传输和分配的关键载体,其规划与设计的合理性直接影响着电力供应的稳定性、可靠性和经济性。

电网规划与设计是一个复杂而系统的工程,需要综合考虑诸多因素。

首先,要对电力需求进行准确预测。

这就如同为一场未知规模的盛宴准备食材,预测少了会导致电力供应不足,影响生产生活;预测多了则会造成资源浪费。

预测需要考虑区域的经济发展趋势、人口增长、产业结构调整等多方面因素。

比如,一个新兴的工业园区即将建设,那未来对电力的需求必然大幅增长;又或者一个地区的传统制造业逐渐向高科技产业转型,其用电特性也会发生变化。

在进行电网规划时,还需要充分考虑电源的布局。

电源是电力的源头,包括各类发电厂,如火电厂、水电厂、风电场、太阳能电站等。

合理安排电源的位置和容量,能够减少电力传输过程中的损耗,提高电网的运行效率。

同时,不同类型的电源具有不同的特性,如稳定性、可调度性等,需要根据实际情况进行优化组合,以保障电力供应的可靠性和灵活性。

电网的结构设计也是至关重要的一环。

常见的电网结构有放射状、环状和网状等。

放射状结构简单,成本较低,但可靠性相对较差;环状结构在一定程度上提高了供电的可靠性;而网状结构则具有更高的灵活性和可靠性,但建设成本也较高。

在实际设计中,需要根据地区的重要性、负荷密度以及对供电可靠性的要求,选择合适的电网结构。

例如,对于城市中心的重要区域,通常会采用可靠性更高的网状结构;而对于一些偏远的农村地区,可能会选择成本相对较低的放射状结构。

线路和变电站的规划与设计同样不容忽视。

线路的选择要考虑路径的长短、地形地貌、气候条件以及对周边环境的影响等。

尽量选择短而直的路径,以减少线路损耗和建设成本。

但同时也要避开自然保护区、风景名胜区等敏感区域,减少对环境的破坏。

变电站的位置和容量要根据负荷分布进行合理配置,确保电力能够高效地进行降压和分配。

电力工程设计规划从输电线路到变电站的整体规划

电力工程设计规划从输电线路到变电站的整体规划

电力工程设计规划从输电线路到变电站的整体规划电力是现代社会发展的支撑,输电线路和变电站作为电能传输的关键节点,其规划与设计至关重要。

本文将从输电线路规划、变电站规划以及整体规划三个方面介绍电力工程设计规划过程。

一、输电线路规划输电线路规划是电力工程设计中的首要任务,它包括确定输电线路的走向、线路长度、线径选择以及电压等级等要素。

首先,根据地形地貌、人口分布和用电需求等因素,确定输电线路的走向。

其次,根据输电距离和负荷要求,确定线路长度和电压等级。

最后,根据输电线路的负荷特点和安全运行要求,选择适当的线径和敷设方式。

二、变电站规划变电站是输电电能转换和分配的重要设施,其规划涉及站址选择、变电设备配置以及站区布局等方面。

首先,站址选择要考虑距离电源和负荷的适宜性,同时兼顾环境保护和土地利用效益等因素。

其次,根据输电线路的电压等级和负荷需求,确定变电设备的类型和配置。

最后,合理规划站区内的交通道路、建筑物和绿化景观等要素,确保变电站的安全、高效运行。

三、整体规划电力工程设计规划要注重从输电线路到变电站的整体协调规划,以实现电能高效传输和安全稳定供应。

在整体规划中,应充分考虑输电线路与变电站的距离和布局,确保线路短、路损小、输电效率高。

同时,需要考虑电力系统的扩容和可靠性要求,为未来的电力供应留下足够的空间和余地。

此外,还需要考虑环境影响和社会效益,减少对周边环境的负面影响,提高电力工程的社会接受度。

在实际的电力工程设计规划中,还需要综合考虑其他因素,如材料选择、维护管理和安全保障等。

必须确保设备的可靠性和安全性,减少电力系统的运行风险。

此外,还需要充分借鉴先进的技术和经验,不断提升电力工程设计规划水平。

总结起来,电力工程设计规划从输电线路到变电站的整体规划至关重要,它直接关系着电能的高效传输和安全稳定供应。

在规划过程中,需要充分考虑输电线路规划、变电站规划以及整体规划三个方面,确保电力系统的可靠性和安全性。

电网电力行业的电网规划

电网电力行业的电网规划

电网电力行业的电网规划在现代社会中,电力已经成为人们生活中不可或缺的重要资源。

而电网作为电力传输和分配的重要组成部分,承担着将电能从发电厂传送至用户终端的重大任务。

为了保证电力供应的稳定性和可靠性,电网规划显得尤为重要。

本文将就电网电力行业的电网规划进行探讨。

一、电网规划的背景和意义电力行业是支撑现代社会发展的关键基础产业,对于国家经济的发展、人民生活的改善具有重要意义。

而电网规划作为电力行业的重要组成部分,是精确、高效地组织和安排电力系统建设和管理的基础。

电网规划的主要目的在于合理规划电力系统,确保电力供应的安全和可靠,提高供电质量,满足用户需求,同时降低能源消耗和环境污染。

它涉及到电力系统的布局、设备规模、技术选型等多个方面,需要充分考虑电力系统的长期发展需求和实际情况,制定出科学合理的规划方案。

二、电网规划的主要内容和流程电网规划的主要内容包括电网布局规划、输电线路规划、变电站规划、配电网络规划等。

其中,电网布局规划是整个电网规划的基础,它涉及到将各个电力供应点与用户终端连接起来的线路布置和电缆敷设。

电网规划的流程一般分为需求调查与分析、规划设计、方案评估和实施阶段。

首先,需要通过对市场需求、用电负荷、电力资源等因素的调查与分析,确定电网规划的基本要求。

然后,根据基本要求,进行规划设计,包括电力系统的布局、设备的选型和技术参数的确定等。

接着,对所制定的规划方案进行评估,包括经济评估、社会环境影响评估等。

最后,根据评估结果,制定具体的实施计划,并进行实施及监督。

三、电网规划中的技术要求和挑战电网规划需要考虑到诸多技术要求和挑战。

首先,电网规划需要充分考虑供电可靠性和安全性的要求,确保电力供应的稳定性,减少停电和电力负荷不平衡的风险。

其次,电网规划需要紧密关注环境保护的要求,采用清洁能源和节能技术,减少对环境的不良影响。

此外,随着信息化技术的不断发展,电网规划还需要充分考虑智能化和网络化的要求,实现电力系统的自动化和智能化管理。

电网规划设计指导书

电网规划设计指导书

电网规划设计指导书一、引言电网规划设计指导书旨在提供电网规划设计的基本原则、方法和流程,以确保电网建设的科学性、合理性和可持续发展。

本指导书适合于各类电网规划设计项目,包括输电网、配电网和综合能源电网。

二、规划设计目标1. 实现电网安全可靠运行,满足不同用户的用电需求。

2. 提高电网的能源利用效率,降低能源消耗和环境污染。

3. 优化电网结构和布局,提高电网的灵便性和适应性。

4. 提升电网的智能化水平,实现远程监控和管理。

5. 推动电网与可再生能源的融合,促进清洁能源的发展和利用。

三、规划设计流程1. 调研和分析阶段- 采集并分析电网相关数据,包括用电负荷、电源供应情况、路线布局等。

- 调研电网发展趋势和技术发展方向,了解新能源技术和智能电网的应用情况。

- 分析电网的现状和问题,确定规划设计的重点和目标。

2. 规划设计方案制定阶段- 根据调研分析结果,制定电网规划设计的总体方案和目标。

- 设计电网的结构和布局,确定电源供应方式和路线连接方式。

- 确定电网的容量和负荷分布,保证电网的安全运行和承载能力。

- 考虑电网的可持续发展,推动清洁能源的应用和智能电网的建设。

3. 详细设计和优化阶段- 设计电网的具体参数和技术要求,包括路线电压等级、变电站容量等。

- 优化电网的结构和布局,提高电网的可靠性和灵便性。

- 选择合适的电力设备和技术方案,确保电网的安全运行和性能指标。

- 进行电网摹拟和仿真,评估电网的运行情况和可行性。

4. 技术经济评价阶段- 进行电网建设和运营的成本估算,包括设备采购、施工和维护等费用。

- 评估电网的经济效益和社会效益,包括能源节约和环境保护等方面。

- 进行风险评估和风险管理,确保电网建设和运营的安全性和可持续性。

5. 编制规划设计报告- 汇总整理规划设计的各项内容和数据,形成规划设计报告。

- 报告中应包括电网规划设计的目标、方案、技术要求和经济评价等内容。

- 报告应具备清晰的逻辑结构和详细的技术说明,便于相关部门和人员理解和实施。

配电网规划流程

配电网规划流程

配电网规划流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!配电网规划流程一、准备工作阶段。

在开展配电网规划之前,要进行充分的准备。

电力设计部门设计流程和方法

电力设计部门设计流程和方法

电力设计部门设计流程和方法电力设计可是个超有趣又超重要的事儿呢!一、前期沟通。

一般呀,设计部门接到项目后,就开始和客户唠嗑啦。

得知道客户想要啥样的电力系统,是给个小工厂供电呢,还是给一片居民区供电呀。

这就像你去餐馆点菜,厨师得知道你想吃啥才能做嘛。

客户可能会说,我这地儿以后要扩大规模,那设计的时候就得考虑到未来的用电增长。

设计部门的小伙伴们就得把这些要求都记下来,这可是设计的基础哦。

二、现场勘查。

接下来,设计师们就像探险家一样去现场啦。

看看那里的地形地貌,有没有啥特殊的情况。

比如说,要是在山区,那架设线路可能就比较困难,得考虑避开一些陡峭的山坡。

要是在城市里,就得看看周围有没有其他的建筑物、管道啥的,可不能互相干扰。

这时候,设计师们会拿着小本本,记录各种数据,像距离呀、高度呀之类的,这些数据就像宝藏一样珍贵呢。

三、初步设计。

有了前面的信息,设计师们就开始在办公室里大展身手啦。

他们先画个草图,就像画家画画一样。

先确定电源从哪来,是从变电站直接拉过来呢,还是自己建个小的发电设备。

然后规划线路怎么走,变压器放哪。

这个阶段就像是搭积木的框架,先把大的结构搭好。

而且还要考虑到安全问题,不能让电到处乱跑,伤到人和东西。

四、详细设计。

初步设计确定了方向,详细设计就是精雕细琢啦。

设计师们会把每一个设备的型号、参数都确定好。

比如说,这个电线要用多粗的,能承受多大的电流;这个开关要用什么类型的,能在多短的时间内切断电路。

这时候,他们还得考虑成本呢,不能选太贵的设备,不然客户可要不高兴啦。

而且还要符合各种规范标准,就像我们要遵守交通规则一样,电力设计也有自己的规则。

五、审核与修改。

设计好的方案可不能就这么直接用啦,得经过审核呢。

就像学生写了作文要给老师批改一样。

审核的人会检查有没有错误,有没有不符合规定的地方。

如果有问题,设计师们就得乖乖地修改。

有时候可能是个小错误,有时候可能得大改,不过这都是为了让设计更完美嘛。

六、最终交付。

电力行业的电力工程设计与规划

电力行业的电力工程设计与规划

电力行业的电力工程设计与规划电力工程设计与规划是电力行业中至关重要的环节,通过对电力系统的设计与规划,可以有效提高电力供应的可靠性和经济性。

本文将介绍电力工程设计与规划的基本流程和关键要素,并探讨其在电力行业中的重要性。

一、概述电力工程设计与规划是指依据电力市场需求和电力系统的特点,制定电力系统的建设方案,包括电源的选址与布置、输电线路的走向和容量、变电站的规模与选址等。

通过合理的设计与规划,可以确保电力系统的可靠供应、良好的运行性能及经济高效。

二、电力工程设计与规划的基本流程1. 调查与分析:对电力市场需求、用电负荷进行调查与分析,了解电力系统的现状和未来发展趋势。

2. 可行性研究:对各种技术方案进行可行性评估,包括经济可行性、技术可行性和环境可行性等。

3. 选址与布置:确定电源的选址与布置方案,包括电厂、风电场、太阳能电站等。

4. 输电线路规划:根据用电负荷、地理条件和电力市场需求,确定输电线路的走向和容量。

5. 变电站规划:根据输电线路的需求,确定变电站的规模、选址和配置。

6. 安全与稳定性分析:对电力系统的安全与稳定性进行分析和评估,制定相应的保护措施。

7. 经济性评估:对电力工程进行经济性评估,包括投资成本、运行成本和收益分析等。

8. 设计方案确定:综合考虑各种因素,确定最终的设计方案。

9. 设计编制:根据设计方案,编制详细的设计图纸和施工方案。

10. 施工与验收:按照设计图纸和施工方案进行施工,并进行验收和调试。

三、电力工程设计与规划的关键要素1. 可靠性:电力系统是为了满足用户用电需求而建设的,因此可靠性是电力工程设计与规划的重要指标。

包括供电可靠性和系统稳定性等方面的要求。

2. 经济性:电力工程的建设需要耗费巨大的投资,因此在设计与规划中要充分考虑经济性,追求在满足用电需求的前提下,尽量降低投资成本和运营成本。

3. 灵活性:面对电力市场的快速变化和未来用电负荷的不确定性,电力工程设计与规划应具备一定的灵活性,能够适应未来的发展需求。

【专业知识】城市电力网编制规划的步骤和主要内容有哪些

【专业知识】城市电力网编制规划的步骤和主要内容有哪些

【专业知识】城市电力网编制规划的步骤和主要内容有哪些【学员问题】:城市电力网编制规划的步骤和主要内容有哪些?【解答】:(1)分析城网现状,在城市地形图上标明城网接线和分区负荷密度,研究城网布局与负荷分布的现状。

通过分析应明确以下问题:1)城网供电能力是否满足现有负荷的需要及其可能适应负荷增长的程度;2)城网的供电可靠性;3)正常运行时各枢纽点的电压水平及主要线路的电压损失;4)各级电压电网的线路损失;5)供电设备进行更新的必要性与可能性。

现状分析中应对10kV中压配电网接线及存在问题进行重点研究,提出改进方案。

(2)预测负荷,并在地形图上(或用表格)标明各规划期间各分区的预测负荷密度和大用电负荷点。

(3)进行有功、无功电力平衡,提出对城网供电电源点(发电厂、220kV及以上的变电所)的建设要求。

(4)进行各规划期城网结构的整体设计,应提出多方案的比较、论证及必要的计算(包括潮流计算)等。

在进行方案比较中应确定各个方案的综合供电能力。

(5)确定调度、通信、自动化等的规模和要求。

(6)确定变电所的地理位置和线路路径。

确定分期建设的工程项目,包括中、低压配电网的改造项目。

(7)估算各规划期需要的投资,主要设备的规范和数量。

(8)估算各规划期末将取得的经济效益和扩大供电能力以后取得的社会经济效益。

(9)绘制各规划期末的城网规划地理位置接线图(包括现状接线图)。

(10)编制规划说明书。

以上内容均根据学员实际工作中遇到的问题整理而成,供参考,如有问题请及时沟通、指正。

结语:借用拿破仑的一句名言:播下一个行动,你将收获一种习惯;播下一种习惯,你将收获一种性格;播下一种性格,你将收获一种命运。

事实表明,习惯左右了成败,习惯改变人的一生。

在现实生活中,大多数的人,对学习很难做到学而不厌,学习不是一朝一夕的事,需要坚持。

希望大家坚持到底,现在需要沉淀下来,相信将来会有更多更大的发展前景。

00 电网规划设计指导书

00 电网规划设计指导书

00 电网规划设计指导书电网规划设计指导书一、引言电网规划设计指导书旨在为电网规划设计工作提供准确的指导和参考。

本文将详细介绍电网规划设计的目的、范围、原则以及具体的设计要求和流程。

二、目的电网规划设计的目的是为了确保电网系统的安全、可靠、高效运行,满足电力供需平衡和电力质量要求。

同时,电网规划设计还应考虑到可持续发展和环境保护的因素。

三、范围电网规划设计的范围包括新建电网、扩建电网以及电网改造升级等方面。

设计涉及的主要内容包括电网布局、线路规划、变电站布置、设备选型等。

四、原则1. 安全原则:电网规划设计应确保电网系统的安全运行,包括电力设备的安全性能、用电安全等方面。

2. 可靠性原则:电网规划设计应确保电网系统具有良好的可靠性,能够满足电力供应的稳定性和连续性要求。

3. 经济性原则:电网规划设计应在满足安全和可靠性要求的前提下,尽可能降低建设和运营成本。

4. 灵活性原则:电网规划设计应具备一定的灵活性,能够适应未来的电力负荷变化和技术进步。

五、设计要求1. 电网布局:根据供电区域的特点和电力负荷需求,合理划分电网区域,确定主干线路和支线路的布置。

2. 线路规划:根据电力负荷需求和地理条件,确定线路的走向、长度和容量,并考虑到线路的可靠性和经济性。

3. 变电站布置:根据供电区域的电力负荷需求和线路规划,合理布置变电站的位置和容量,确保供电的稳定性和可靠性。

4. 设备选型:根据电力负荷需求和线路规划,选择合适的电力设备,包括变压器、开关设备等,确保设备的可靠性和经济性。

5. 电网保护:设计电网保护系统,确保电网在故障情况下能够及时切除故障,保障电网的安全运行。

六、设计流程1. 调研和分析:对供电区域的电力需求、用电负荷、地理条件等进行调研和分析,确定设计的基础数据。

2. 规划设计:根据调研和分析的结果,进行电网布局、线路规划、变电站布置等方面的设计。

3. 设备选型:根据电力负荷需求和线路规划,选择合适的电力设备,并进行设备的选型和参数设计。

电气工程电网规划设计方案

电气工程电网规划设计方案

电气工程电网规划设计方案一、绪论电网规划是指为满足国民经济发展和社会生活用电需求,对不同区域的供电负荷进行分析、评估,制定合理的电网建设和改造方案的过程。

在电网规划设计中,需要考虑城市规划、环境保护、经济发展、技术发展等多个因素,以保障供电可靠性、经济性和安全性。

二、电网规划设计的基本原则1. 综合规划原则电网规划设计应当综合考虑城市规划、用电负荷增长、环境保护、技术发展等多个方面因素,确保规划方案经济合理、科学可行。

2. 可靠性原则电网规划设计应当以供电可靠性为首要目标,可以通过多源供电、多回路供电等方法提升电网供电可靠性。

3. 灵活性原则电网规划设计应当具有一定的灵活性,考虑到未来负荷增长不确定性、新技术应用等因素,以保障电网系统的可持续性发展。

4. 环境保护原则电网规划设计应当充分考虑环境保护因素,采用节能、环保、低碳技术,减少对环境的影响。

5. 经济效益原则电网规划设计应当注重经济效益,通过技术创新、降低建设成本等手段,提高电网建设的经济性。

三、电网规划设计的内容1. 电网负荷分析首先需要对规划范围内的用电负荷进行详细的分析,包括用电量的分布情况、用电负荷的增长趋势、用电负荷的特点等。

特别是在新城市片区等发展速度较快的地区,需要特别关注用电负荷增长的情况。

2. 电网结构规划根据电网负荷分析的结果,制定供电网络的结构规划方案,包括配电网、变电站、供电线路等。

在规划设计中需要综合考虑线路的容量、互联互通性、供电可靠性等因素。

3. 电网技术方案在电网规划设计中,需要综合考虑不同的技术方案,包括输电技术、配电技术、自动化技术等,以确保电网规划的先进性和可靠性。

4. 新能源接入规划随着新能源技术的不断发展,电网规划设计中需要考虑新能源的接入情况,制定合理的新能源接入规划,并考虑新能源与传统能源的协调发展。

5. 环境保护方案在电网规划设计中需要充分考虑环境保护因素,包括节能减排、低碳技术应用、环境影响评价等。

电气工程电网规划方案

电气工程电网规划方案

电气工程电网规划方案背景电网是现代社会必不可少的基础设施之一,它的作用是为各种用电设备提供电力,从而满足人民日益增长的用电需求。

由于电网的重要性,许多国家都采取了积极的规划和建设,以保证其电力供应的安全、可靠和稳定。

在电气工程领域,电网规划是一项非常重要的任务,它涉及到电网建设的各个方面,包括电网的容量、结构、输电线路、变电站等。

在制定电网规划方案时,需要充分考虑市场需求、电力负荷、电力供应和环境等诸多因素,以制定合理的电网规划方案,为人民提供安全、可靠和便捷的电力服务。

电网规划方案的制定方法电网规划方案的制定方法主要包括以下几个步骤:1.电力需求分析电力需求分析是电网规划的首要任务,它需要明确市场需求、电力负荷、用户类型和用电用途等情况,从而了解电网的电力需求量和类型。

2.电网结构设计电网结构设计需要根据电力需求量和类型,以及供电区域的特点和发电站的分布等因素,来设计电网的结构。

3.输电线路设计输电线路设计需要考虑输电线路的类型、电压等级和长度,以及输电线路的安全性和稳定性等因素,来设计合理的输电线路方案。

4.变电站设计变电站设计需要根据电网的结构和输电线路的类型来设计变电站的类型和数量,并确定变电站的位置和规模。

5.电力调度方案电力调度方案是指如何管理和调度电力供应,包括电力负荷预测、电力供应和电力储备等方面,以确保电力供应的安全可靠。

电网规划方案的实施电网规划方案的实施需要遵循以下原则:1.优先满足产业需求电力是支撑产业发展的重要基础,因此在实施电网规划方案时需要优先考虑产业需求,保证各个产业的用电需求得到满足。

2.合理分布电源电网规划方案需要考虑供电区域的特点和发电站的分布情况,合理分布电源,包括核电站、火电站、水电站、风电站等,以满足电力供应的需求。

3.科学运行管理电网规划方案的实施需要遵循科学的运行管理方法,包括电力负荷预测、变电站运行管理和线路检修等,以保证电力供应的安全可靠。

4.环境友好电网规划方案的实施需要考虑环境因素,包括对生态环境的影响、对大气、水体和土壤的污染等,采取环境友好的电网建设方法,以减少对环境的影响。

电网规划流程

电网规划流程

电网规划流程在讨论新农村电网规划模型之前,首先探讨一下电网规划的主要内容及一般流程。

电网规划是确定在何时、何地投建何种类型的线路及其回路数,以达到规划周期内所需要的输电能力,并且在满足各项技术指标的前提下使系统的费用最小。

电网规划的主要流程为:1)电力系统现状分析系统的电力负荷,已有的电源点和电源装机容量,输电线路的条数、长度和传输容量以及传输距离,系统当地社会经济发展情况和资源禀赋形势等等,都是电力系统现状分析的基础资料,电网规划应具备翔实可靠的原始资料。

2)负荷预测电力负荷的计算和预测是编制电网规划的基础,电力负荷的发展水平是确定供电方案、选择电气设备的主要依据。

电力负荷预测关系到规划地区的电源开发、网络布局和接线方式、电气设备参数等关键要素的确定。

负荷预测的准确程度会影响电网规划的合理性和经济性。

3)电源现状和规划在负荷预测结果的基础上,根据系统内的电源现状判定规划期内电力电量的余缺情况,从而确定需要增加的发电设备容量。

依据系统的资源禀赋情况和负荷分布,确定电源的布点和容量。

4)电力平衡分析根据规划年的负荷预测数据和电源建设方案,进行电力电量平衡计算,分析规划年内电力系统的电力供应情况。

5)确定变电站和线路架设方案根据规划区域的实际地理情况、土地征用实际情形和负荷分布情况,确定变电站的建设方案和送电线路的架设方案。

通常会同时准备几套备选方案。

6)潮流计算和稳定计算对备选建设方案进行仿真模拟,计算电力系统的潮流、有功功率、无功功率,对拟建方案的可靠性和稳定性进行测算,以保证方案的供电可靠性。

7)投资估算对通过安全性监测的变电站建设方案和线路架设方案进行项目投资估算,计算投资成本总额、投资收益率投资回收期等主要技术经济指标。

将前面各步骤的分析内容形成最终的电网规划报告。

电网规划工作中最主要的两个内容是确定系统内变压器的容量和线路的输电能力。

电力系统规划方案的制定与管理

电力系统规划方案的制定与管理

电力系统规划方案的制定与管理一、引言电力系统是现代社会不可或缺的基础设施之一,对于国家的经济发展和人民生活起着至关重要的作用。

为了确保电力系统的稳定运行和满足不断增长的用电需求,制定和管理电力系统规划方案显得尤为重要。

本文将探讨电力系统规划方案的制定与管理,包括规划方案的制定过程、关键要素以及管理方法。

二、电力系统规划方案的制定过程1. 需求分析电力系统规划方案的制定首先需要进行需求分析。

这包括对未来用电需求的预测和对现有电力系统的评估。

通过对经济发展趋势、人口增长情况以及行业用电需求的研究,可以预测未来的用电需求。

同时,对现有电力系统的评估可以确定系统的瓶颈和不足之处,为后续的规划提供依据。

2. 技术评估在需求分析的基础上,进行技术评估是电力系统规划方案制定的关键步骤之一。

技术评估包括对电力系统的容量、效率、可靠性等方面进行评估,以确定未来电力系统的技术要求和改进方向。

这需要考虑到新能源技术的发展、电力设备的更新换代以及智能电网等新兴技术的应用。

3. 战略规划在需求分析和技术评估的基础上,进行战略规划是电力系统规划方案制定的重要环节。

战略规划包括确定电力系统的发展目标、发展方向以及相应的措施。

这需要综合考虑经济、环境、社会等多个因素,制定出符合国家发展战略和可持续发展要求的电力系统规划方案。

4. 实施与监控制定好电力系统规划方案后,需要进行实施与监控。

这包括项目的具体实施、资源的调配以及进度的控制。

同时,还需要对电力系统的运行进行监控和评估,及时发现问题并采取相应的措施。

实施与监控是电力系统规划方案能否顺利实施的关键环节,需要高效的组织和管理。

三、电力系统规划方案的关键要素1. 可持续发展电力系统规划方案的制定必须考虑到可持续发展的要求。

这包括对环境保护、资源利用和社会效益等方面的考虑。

在能源紧缺和环境污染日益严重的背景下,电力系统规划方案需要寻找新的能源替代方案,提高能源利用效率,减少对环境的影响,促进经济社会的可持续发展。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
8:30 AM
电网规划设计一般流程和方法
(六)网络方案论证
网络方案一般应分层进行
500kV
220kV
110kV
近期与远期相结合,美观与实用相结合
应避免不合理的网络结构
1)高低压电磁环网
2)大环网
3)电源过于集中
4)电源容量与送出的电压等级不相适应
5)…………
电网规划设计一般流程和方法
(一)社会经济现状及发展情况
自然地理及 环境资源概况
– 地理、气候条件 – 行政区划和人口 – 自然资源 – 交通条件
国民经济现状
社会经济 发展规划
– GDP总量 – 一、二、三产比例 – 分产业GDP增速 –其他
– GDP增速情况 – 产业结构调整情况 – 重点发展产业 – 其他经济指标
电网规划设计一般流程和方法
8:30 AM
电网规划设计一般流程和方法
(五)变电容量估计、变电所布点
变电所布点 根据变电容量估计,扣减已有的变
电容量,得出规划年的需新上的变电容 量;再根据预测的负荷分布,即可得出 新上的变电所的布点。
电网规划设计一般流程和方法
8:30 AM
电网规划设计一般流程和方法
8:30 AM
电网规划设计一般流程和方法
电网规划设计一般流程和方法
电网规划设计 一般流程和方法
电网规划设计一般流程和方法
电网规划是所在供电区域国民经济和社 会发展的重要组成部分,同时也是电力企 业自身长远发展规划的基础之一。
电网规划的目标就是使电网发展能够适 应、满足并适度超前于供电区域内的经济 发展要求,并能发挥其对于电网建设,运 行和供电保障的先导和决定作用 。
电网规划设计一般流程和方法
(三)电力需求预测
根据当地社会经济发展规划和当地历史用 电情况,预测当地的负荷发展情况以及负荷 特性指标
电力负荷发展情况是编制电力系统规划最 重要的基础条件。电力负荷的预测和分析除 了在量方面的预测外,由负荷的构成所决定 的负荷特性及分析对确定电力系统的运行方 式、电网网架结构、电源调峰、系统调压特 性等都具有重要意义。
在有水电的电网,系统规划设计中,一般 按设计枯水年进行电力平衡,按平水年进行电 量平衡。
电网规划设计一般流程和方法
电网规划设计一般流程和方法
(五)变电容量估计、变电所布点
容载比的考虑 容载比是反映电网供电能力的重要技术经
济指标之一,容载比过大,电网建设早期投资 增大,经济性相对较差;容载比过小,电网适 应性较差,影响供电安全性和可靠性。
电网规划设计一般流程和方法
社会经济现状及发展情况 电力系统现状及分析 电力需求预测 电源建设和电力电量平衡 变电容量估计、变电所布点 网络方案论证
电网规划设计一般流程和方法
无功容量配置 短路电流计算 输变电建设项目及投资估算 主要结论和建议
电网规划设计一般流程和方法
(四)电源建设和电力电量平衡
电源建设 对于水电电源应了解其运行特性,
诸如水库调节性能,丰、枯出力,多年 平均发电量情况等。
电网规划设计一般流程和方法
(四)电源建设和电力电量平衡
电力电量平衡
目的是研究电力系统的供需关系,以确定 电力系统需要的发电装机及其建设进度,确定 系统内外电量系统潮流及系统连接的合理性。
常见年最大负荷预测方法有
-平均增长速度法 -最大负荷利用小时法 -负荷率法 -同时率法 -负荷密度法
电网规划设计一般流程和方法
对电网规划而言,除了有整个 地区的负荷预测结果外,一般还 需有分县市的负荷预测结果,最 好在各县市里根据供电格局有分 区的电力负荷预测结果,以便于 变电容量估计和变电所布点。
电网规划设计一般流程和方法
影响电力需求的因素非常多,且具有很多的不 确定性,一般应采取多种方法进行分析预测,应该 提出2-3个预测方案,并选定一个方案作为电网规 划设计的基础!
常见需电量预测的方法有
-经济模型法(包括计量经济法、回归分析法、灰色模型法) -综合分析法(包括弹性系数法、类比法、平均增长率法) -分类预测法(部门分析法、大用户综合分析法、分县市预测法) -其他方法(人均用电量法、负荷密度法)
网络论证一般分为两个阶段:方案形成和方案校验。 方案形成阶段
由电力电量平衡和变电所布点可得出输电容量和输 电距离,根据输电容量和输电距离,拟定几个可比的 网络方案。
由于现代电力网的结构越来越复杂,在设计时没有 标准模式可套用,一般应根据其规划年份内的负荷分 布、数量大小、用电特性及其供电距离等并结合以往 类似工程实例以及设计者的经验进行网络的拟定。
容载比是保障电网发生故障时,负荷能否 顺利转移的重要宏观控制指标。
电网规划设计一般流程和方法
容载比的选择范围 负荷增长率低,网络结构联系紧
密,容载比可适当降低;负荷增长率高, 网络结构联系不强(如为了控制电网的 短路水平,网络必须分区分裂运行时), 容载比应适当提高,以满足电网供电可 靠性和负荷快速增长的需要。
电网规划设计一般流程和方法
电网规划设计一般流程和方法
(四)电源建设和电力电量平衡
电源建设 现主要是根据ห้องสมุดไป่ตู้地电源前期工作情
况(流域规划、可研、接入系统等), 了解规划期电源的建设情况。
结合本地区用电需求和负荷特性,对 规划期内新建的电源应提出系统技术要 求,并建议其投产时序。
电网规划设计一般流程和方法
电网规划设计一般流程和方法
(五)变电容量估计、变电所布点
变电容量估计 分层分区抵扣用户变负荷及下级电
压层次的电源出力得出计算负荷,计算 负荷考虑一定的容载比就得出该区域所 需的变电总容量。
电网规划设计一般流程和方法
8:30 AM
电网规划设计一般流程和方法
8:30 AM
电网规划设计一般流程和方法
(二)电力系统现状及分析
供用电现状 电源情况 输变电现状 无功补偿现状 电网运行情况 ……
电网规划设计一般流程和方法
电网存在的主要问题
是重点,详细分析现在电网存在的主要 问题,尽量在规划中去解决,使规划的电网更 能安全、经济、稳定运行,以能适应当时经济 发展的需要。
1) 电源结构 2) 电网结构 3) 电网输电“瓶颈” 4) 电压质量 5) 运行的灵活性和经济性 6) 其他方面
相关文档
最新文档
