水蓄冷和冰蓄冷选型参考

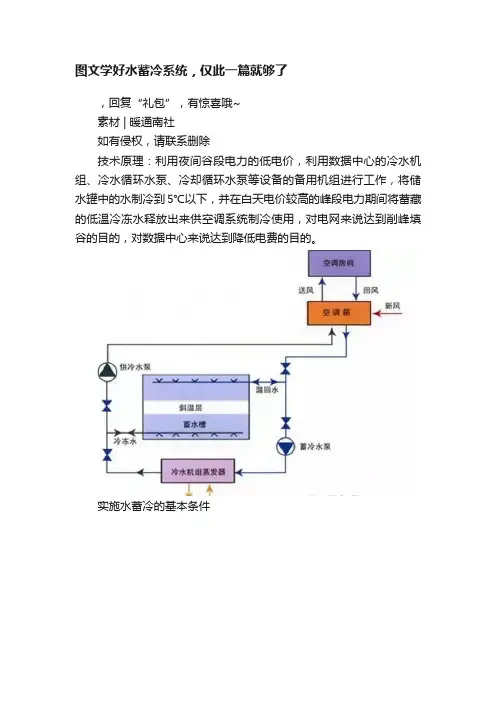

图文学好水蓄冷系统，仅此一篇就够了
图文学好水蓄冷系统，仅此一篇就够了，回复“礼包”，有惊喜哦~素材 | 暖通南社如有侵权，请联系删除技术原理：利用夜间谷段电力的低电价，利用数据中心的冷水机组、冷水循环水泵、冷却循环水泵等设备的备用机组进行工作，将储水罐中的水制冷到5℃以下，并在白天电价较高的峰段电力期间将蓄藏的低温冷冻水释放出来供空调系统制冷使用，对电网来说达到削峰填谷的目的，对数据中心来说达到降低电费的目的。
实施水蓄冷的基本条件水蓄冷和冰蓄冷的对比项目冰蓄冷系统水蓄冷系统蓄冷槽容积小（仅为水蓄冷槽的10%~35%）大冷机冷冻水出水温度1~3℃4~6℃冷机耗电较高较低蓄冷系统初投资较高较低蓄冷冷源需要能独立运行的制冰机组或双工况冷机可利用现有系统冷源设计及运行技术要求高，运行费用较高技术要求低，运行费用较低制冷性能系数COP 低（比水蓄冷低10%~20%）较高其他用途无可结合消防水池等现有建筑空间一并使用，冬天可以作为蓄热系统使用水蓄冷相比冰蓄冷在数据中心运用中的优势水蓄冷系统可与原空调系统“无缝”连接，无需再额外配置蓄冷冷源或对原系统用冷水机组进行调整；水蓄冷系统的冷水温度与原系统的空调冷水温度相近，可考虑直接使用，不需设额外的设备对冷水温度进行调整；暖通南社水蓄冷系统控制简单，运行安全可靠；在出现紧急状况可及时投入使用，即可以考虑兼作容灾备份冷源使用。
水蓄冷储水形式自然分层式储水的优势与技术关键一般来说，自然分层法储水既无迷宫法容易产生用水死区导致蓄冷量减少的问题，也无隔板法机械活动机构的故障隐患，是最简单、有效和经济的储水方法，如果设计合理，蓄冷效率可以达到85%-95%。
自然分层式储水的技术关键在于散流器/布水器，将水平稳地引入罐中，依靠密度差而不是惯性力产生一个沿罐底或罐顶水平分布的重力流，形成一个使冷热水混合作用尽量小、厚度尽量薄的斜温层，要求通过散流器的进出口水流流速合理，以免造成斜温层的扰动破坏。
最适合自然分层的蓄水罐的形状为直立的平底圆柱体。
水蓄冷与冰蓄冷的比较
八、水蓄冷与冰蓄冷的比较将水蓄冷与冰蓄冷进行比较，这二种蓄冷方式的最大不同就是水蓄冷是利用水的温度变化（显热变化）进行蓄冷，而冰蓄冷利用水的相态变化（相变所需的潜热）进行蓄冷。
因此，冰、水蓄冷系统在下列方面发生了变化。
（1）蓄冷系统制冷机的容量从冰蓄冷简介中知道：冰蓄冷制冷机组蓄冷工况下的制冷能力系数C f为0.6～0.65（制冰温度为-6℃时），其制冷能力比制冷机组在空调工况低了0.4～0.35，也就是说冰蓄冷在希望利用蓄冷系统减少制冷机组容量的愿望很难实现。
而水蓄冷就不存在这一问题。
（2）蓄冷装置的蓄冷密度从冰蓄冷与水蓄冷的简介中知道：冰蓄冷槽的蓄冷密度为（40～50kW /m3），蓄冷水池的蓄冷密度为（7～11.6kW /m3）。
冰蓄冷槽的蓄冷密度是蓄冷水池蓄冷密度的5倍左右。
这里要说明一下，就是关于水蓄冷与冰蓄冷的占地问题。
通常在人们的心目中，一说起水蓄冷，就有水池容积大，要占用大块地方。
其实这是一种错觉。
产生这一错觉的原因是：以为冰蓄冷利用的是水的潜热，而物态变化的热潜热是比较大的（往往人们对凝固热不太熟悉，又经常与汽化热来衡量），认为蓄冰槽内冰的容积比例可为1，因此，远远夸大了蓄冰槽蓄冷密度。
而实际上蓄冰槽的蓄冷密度仅是蓄冷水池蓄冷密度的5倍左右，以目前使用最多的冰盘管为例，冰蓄冷槽需要安装在室内，并要求有一定的安装距离。
我们曾对某一冰蓄冷系统与水蓄冷系统进行比较，如果将蓄冰槽安装的场地全部空间改为蓄冷水池，再加上该建筑物的消防水池，二者的蓄冷能力近乎相当。
（3）蓄冷装置的兼容性水蓄冷系统的蓄冷水池冬季可作为蓄热水池使用，这一点对于热泵运行的制冷系统是特别有用的。
而冰蓄冷系统蓄冰槽则没有此功能。
（4）蓄冷系统的建设投资冰蓄冷与水蓄冷相比，一般来说，水蓄冷系统基本建设投资不高于常规空调系统，而冰蓄冷系统基本建设投资比常规空调系统高出20％以上。
冰蓄冷的缺点：冰蓄冷的用电量高于常规空调20％左右，水蓄冷则可节省制冷用电10％左右。
水蓄冷与冰蓄冷的比较
八、水蓄冷与冰蓄冷的比较一. 水蓄冷与冰蓄冷比较将水蓄冷与冰蓄冷进行比较，这二种蓄冷方式的最大不同就是水蓄冷是利用水的温度变化（显热变化）进行蓄冷，而冰蓄冷利用水的相态变化（相变所需的潜热）进行蓄冷。
因此，冰、水蓄冷系统在下列方面发生了变化。
（1）蓄冷系统制冷机的容量从冰蓄冷简介中知道：冰蓄冷制冷机组蓄冷工况下的制冷能力系数C f为0.6～0.65（制冰温度为-6℃时），其制冷能力比制冷机组在空调工况低了0.4～0.35，也就是说冰蓄冷在希望利用蓄冷系统减少制冷机组容量的愿望很难实现。
而水蓄冷就不存在这一问题。
（2）蓄冷装置的蓄冷密度从冰蓄冷与水蓄冷的简介中知道：冰蓄冷槽的蓄冷密度为（40～50kW /m3），蓄冷水池的蓄冷密度为（7～11.6kW /m3）。
冰蓄冷槽的蓄冷密度是蓄冷水池蓄冷密度的5倍左右。
这里要说明一下，就是关于水蓄冷与冰蓄冷的占地问题。
通常在人们的心目中，一说起水蓄冷，就有水池容积大，要占用大块地方。
其实这是一种错觉。
产生这一错觉的原因是：以为冰蓄冷利用的是水的潜热，而物态变化的热潜热是比较大的（往往人们对凝固热不太熟悉，又经常与汽化热来衡量），认为蓄冰槽内冰的容积比例可为1，因此，远远夸大了蓄冰槽蓄冷密度。
而实际上蓄冰槽的蓄冷密度仅是蓄冷水池蓄冷密度的5倍左右，以目前使用最多的冰盘管为例，冰蓄冷槽需要安装在室内，并要求有一定的安装距离。
我们曾对某一冰蓄冷系统与水蓄冷系统进行比较，如果将蓄冰槽安装的场地全部空间改为蓄冷水池，再加上该建筑物的消防水池，二者的蓄冷能力近乎相当。
（3）蓄冷装置的兼容性水蓄冷系统的蓄冷水池冬季可作为蓄热水池使用，这一点对于热泵运行的制冷系统是特别有用的。
而冰蓄冷系统蓄冰槽则没有此功能。
（4）蓄冷系统的建设投资冰蓄冷与水蓄冷相比，一般来说，水蓄冷系统基本建设投资不高于常规空调系统，而冰蓄冷系统基本建设投资比常规空调系统高出20％以上。
冰蓄冷的缺点：冰蓄冷的用电量高于常规空调20％左右，水蓄冷则可节省制冷用电10％左右。

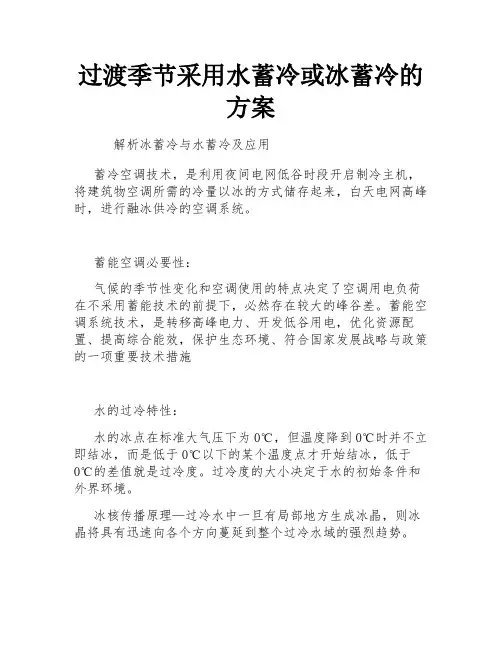

过渡季节采用水蓄冷或冰蓄冷的方案
过渡季节采用水蓄冷或冰蓄冷的
方案
解析冰蓄冷与水蓄冷及应用
蓄冷空调技术，是利用夜间电网低谷时段开启制冷主机，将建筑物空调所需的冷量以冰的方式储存起来，白天电网高峰时，进行融冰供冷的空调系统。
蓄能空调必要性：
气候的季节性变化和空调使用的特点决定了空调用电负荷在不采用蓄能技术的前提下，必然存在较大的峰谷差。
蓄能空调系统技术，是转移高峰电力、开发低谷用电，优化资源配置、提高综合能效，保护生态环境、符合国家发展战略与政策的一项重要技术措施
水的过冷特性：
水的冰点在标准大气压下为0℃，但温度降到0℃时并不立即结冰，而是低于0℃以下的某个温度点才开始结冰，低于0℃的差值就是过冷度。
过冷度的大小决定于水的初始条件和外界环境。
冰核传播原理—过冷水中一旦有局部地方生成冰晶，则冰晶将具有迅速向各个方向蔓延到整个过冷水域的强烈趋势。
传统静态盘管冰往往无法实现在负荷尖峰时段单独融冰供冷（即有冷放不出），因而不得不采用与双工况主机串联等系统设计方式来满足尖峰用冷时段的供冷问题，使得系统设计复杂，而且能耗水平高，运行经济性大打折扣。
动态冰蓄冷的高放冷速率使得任何时候均可实现融冰单独供冷模式，无须采用与主机串联等复杂和耗能的系统设计。
水蓄冷与冰蓄冷的比较
水蓄冷与冰蓄冷比较将水蓄冷与冰蓄冷进行比较，这二种蓄冷方式的最大不同就是水蓄冷是利用水的温度变化（显热变化）进行蓄冷，而冰蓄冷利用水的相态变化（相变所需的潜热）进行蓄冷。
因此，冰、水蓄冷系统在下列方面发生了变化。
（1）蓄冷系统制冷机的容量从冰蓄冷简介中知道：冰蓄冷制冷机组蓄冷工况下的制冷能力系数C为0.60.65 （制冰温度为-6C时），其制冷能力比制冷机组在空调工况低了0.4〜0.35，也就是说冰蓄冷在希望利用蓄冷系统减少制冷机组容量的愿望很难实现。
而水蓄冷就不存在这一问题。
（2）蓄冷装置的蓄冷密度从冰蓄冷与水蓄冷的简介中知道：冰蓄冷槽的蓄冷密度为（40〜50kW/m3），蓄冷水池的蓄冷密度为（7〜11.6kW /m3）。
冰蓄冷槽的蓄冷密度是蓄冷水池蓄冷密度的5倍左右。
这里要说明一下，就是关于水蓄冷与冰蓄冷的占地问题。
通常在人们的心目中，一说起水蓄冷，就有水池容积大，要占用大块地方。
其实这是一种错觉。
产生这一错觉的原因是：以为冰蓄冷利用的是水的潜热，而物态变化的热潜热是比较大的（往往人们对凝固热不太熟悉，又经常与汽化热来衡量），认为蓄冰槽内冰的容积比例可为1,因此，远远夸大了蓄冰槽蓄冷密度。
而实际上蓄冰槽的蓄冷密度仅是蓄冷水池蓄冷密度的5倍左右，以目前使用最多的冰盘管为例，冰蓄冷槽需要安装在室内，并要求有一定的安装距离。
我们曾对某一冰蓄冷系统与水蓄冷系统进行比较，如果将蓄冰槽安装的场地全部空间改为蓄冷水池，再加上该建筑物的消防水池，二者的蓄冷能力近乎相当。
（3）蓄冷装置的兼容性水蓄冷系统的蓄冷水池冬季可作为蓄热水池使用，这一点对于热泵运行的制冷系统是特别有用的。
而冰蓄冷系统蓄冰槽则没有此功能。
（4）蓄冷系统的建设投资冰蓄冷与水蓄冷相比，一般来说，水蓄冷系统基本建设投资不高于常规空调系统, 而冰蓄冷系统基本建设投资比常规空调系统高出20%以上。
冰蓄冷的缺点：冰蓄冷的用电量高于常规空调20%左右，水蓄冷则可节省制冷用电10%左右。
水蓄能空调与冰蓄能空调的对比
水蓄能空调与冰蓄能空调的对比
水蓄能空调
蓄能空调分为水蓄能和冰蓄能空调，实践证明水蓄能空调在实际运用中比冰蓄能空调更具优势。
根据各地不同峰谷点价差，以及蓄能空调采用蓄能量的不同，冰蓄能空调用户可节约空调运行电费10%-40%,水蓄能空调用户可节约空调运行电费30%-70%。
水蓄能空调与冰蓄能空调的对比
并采用两次蓄冷降温的方法，第一次从14℃降到7℃，第二次从7℃降4℃，这样第一次降温同常规水系统空调机效率相同甚至略高，第二次效率在同等工况下约下降到常规的88％左右，同等工况的两次平均效率是常规水系统空调的93％以上，整体系统效率考虑水蓄能空调蓄冷时都是在夜间工作，此时冷却水温度比白天要低，主机效率又会提高5％~10％，所以水蓄能空调系统效率基本上与常规水系统空调效率相当。
55％~65％，加上乙二醇溶液比水的换热效率要差，因此蓄冰空调即使考虑到夜间冷却水低温之后，整体还是要比常规水系统空调效率要低30％一35％。
投资回收期比
较Payback period of investment comparison 由于水蓄能空调投入较冰
蓄能空调少，效率也比冰
蓄能空调高30％
~35％，还能减少消防水
池的投入，所以水蓄能空
调比常规水系统空调多出
的投资要比冰蓄能空调回
收期要短，一般只需两年
左右即可回收多投入部
由于冰蓄能空调投入较水
蓄能空调多，效率也比水
蓄能空调低30％~35％，
同时蓄冰槽还要占据室内
空间，也不能减少消防水
池的投入，因此冰蓄能空
调比常规水系统空调多出
的投资要比水蓄能空调回
收期要长，一般只需四年
文章来源：。
水蓄冷、冰蓄冷、共晶盐蓄冷的优缺点简单说明2001.12.25
水蓄冷、冰蓄冷、共晶盐蓄冷的优缺点简单说明：一、水蓄冷1.1、水蓄冷的优点1.1.1、能使用常规冷水机组，制冷效率高1.1.2、初投资低，可结合地下消防水池等作蓄冷器1.1.3、可用作蓄冷和蓄热双用途1.1.4、技术要求低，操作维修方便，适用于常规空调系统的扩容和改造1.1.5、自控简单1.1.6、压缩机型式可任选1.2、水蓄冷的缺点1.2.1、蓄冷密度低，蓄水池占地面积大，容积大、冷损大（10％－15％）1.2.2、开启式水池，易受污染，管道易腐蚀1.2.3、不易用于闭式水系统，输水能耗大二、冰蓄冷2.1、冰蓄冷的优点2.1.1、蓄冷槽容积小、，冷损小（2％－3％）2.1.2、水温低，可采用低温送风，节约水管、风管材料，水泵、风机能耗，降低噪声2.1.3、水温低，除湿能力强，提高空调的舒适性2.1.4、易实现闭式系统，水泵耗能小，不易污染2.1.5、易实现产品定型化工厂生产2.2、冰蓄冷的缺点2.2.1、制冷机COP下降20％－40％，冷量下降20％－38％左右2.2.2、运行控制要求高，投资较大2.2.3、保温要求高2.2.4、压缩机使用有限制，常用螺杆式、往复式三、共晶盐蓄冷3.1、共晶盐蓄冷的优点3.1.1、主机效率高，接近常规冷水机组的效率3.1.2、易用于现有的空调系统，尤适用于常规空调改造和扩容3.1.3、管线无冻结问题3.1.4、蓄冷能力在水与冰之间3.1.5、压缩机型式可任选3.1.6、运行和储冷可同时进行3.2、共晶盐蓄冷的缺点3.2.1、蓄冷材料价格高，寿命短3.2.2、系统复杂，控制要求高3.2.3、相变温度为8.3℃，冷冻水须进一步降温后才能使用。
(42)冰蓄冷水蓄冷方面总结
(42)冰蓄冷水蓄冷方面总结(42)冰蓄冷、水蓄冷方面总结1本资料由“江南雨”整理总结共1页冷蓄冷系统特点：1、电力移峰填谷、平衡电力负荷，社会效益明显；2、享用峰谷电价，与常规空调较之，运转费用大大降低，经济效益明显；3、减少电力设施投资(并无电力增容费)，冷机无须按峰值负荷造型，冷机容量和装设功率大于常规空调系统，通常可以增加30%～50%，电力高压两端和扰动两端容量增加，减少电力建设费用；4、充分利用设备，冰蓄冷空调空调满负荷运转比例减小，提升冷机cop值和运转效率，冷机工作状态平衡，提升设备利用率并缩短机组寿命；5、投资比较，冰蓄冷空调一次性投资比常规空调略低(仅机房部分，末端设备与常规空调系统相同)，但若扣除配电设施建设费等，有可能投资相当或减少不多，甚至可能将投资减少。
效率比较：夜间冷机空调工况展开时，由于气温上升增添的获益可以补偿由冷却温度上升所增添的损失。
全负荷蓄冰空调系统运行电费最省，但由于设备的使用效率低（主机高峰期不运行），所需的主机和储冰器的容量较大，与主机配套的冷却塔和电力设备也大，一次投资费用最多。
因此全负荷蓄冰空调在实际工程中较少采用。
部分负荷蓄冰空调在日间电力高峰期，由储冰器和空调主机联手供冷，设备的采用效率高，相对于全系列负荷蓄冰模式，主机和储冰器的容量最多可以增加至近一半，可实现最少的初投资和最长的投资回收期。
但该模式的运转电费比全负荷蓄冰模式低。
新建项目的投资比较：水蓄冷空调增加了水蓄冷槽、蓄冷放冷泵，但减少了主机系统的配置容量，因此初投资与常规空调系统基本相当，甚至低于常规空调系统。
冷蓄冷空调由于需增加双工况主机、冰蓄冷设备、乙二醇溶液、乙二醇泵、低温板换等设备，因此初投资明显高出常规空调系统。
系统效率比较：水蓄热空调系统在白唇热时比常规系统水温度高3℃左右，主机的cop值减少非常有限，考虑到整个系统节能环保性(例如白唇热时夜间气温比较高，加热效率高)水蓄热系统基本不减少耗电量，多数系统甚至可以节省电量，真正努力做到节钱又节能环保。
暖通空调：冰蓄冷空调蓄冰流程运行模式的选择与选型.doc
暖通空调：冰蓄冷空调蓄冰流程运行模式的选择与选型蓄冰流程选择：蓄冰空调系统在运行过程中制冷机可有两种运行工况，即蓄冰工况和放冷工况。
在蓄冰工况时，经制冷机冷却的低温乙二醇溶液进入蓄冰槽的蓄冰换热器内，将蓄冰槽内静止的水冷却并冻结成冰，当蓄冰过程完成时，整个蓄冰设备的水将基本完全冻结。
融冰时，经板式换热器换热后的系统回流温热乙二醇溶液进入蓄冰换热器，将乙二醇溶液温度降低，再送回负荷端满足空调冷负荷的需要。
乙二醇溶液系统的流程有两种：并联流程和串联流程。
a、并联流程：这种流程中制冷机与蓄冰罐在系统中处于并联位置，当最大负荷时，可以联合供冷。
同时该流程可以蓄冷、蓄冷并供冷、单溶冰供冷、冷机直接供冷等。
（一）制冷机蓄冰在空调系统不运行的时间段（如：夜间），制冷机自动转换为蓄冰工况：关闭V2、V4阀门，开启V1、V3阀门，使得乙二醇溶液在制冷机和蓄冰罐之间循环。
随着制冰时间的延长，乙二醇温度逐步降低，在管外完成要求冰量的冻结。
（二）蓄冰罐供冷当需要蓄冰罐通过融冰提供冷量，制冷机停止运行，但是仍作为系统的通路。
通过乙二醇泵将乙二醇溶液送入蓄冰罐，经过降温后的乙二醇溶液进入板换换热。
关闭阀门3，为了控制进入板换的乙二醇温度，将V2、V1阀门设为调节状态。
（三）制冷机供冷为维持较高的制冷效率，当制冷机需直接加入制冷时，按空调工况运行。
乙二醇溶液在制冷机和板换之间循环，系统关闭V1和V3、V4，开启V2阀门。
通过板换降温后的冷冻水向用户供冷。
（四）制冷机、蓄冰罐联合供冷为了满足空调高峰期时的用冷量，乙二醇溶液经过两次降温，即乙二醇溶液先经过制冷机进行一次降温，然后经过蓄冰罐进行二次降温。
所以乙二醇溶液在板换前后的温差达到7℃。
为了控制进入板换的乙二醇溶液温度，调节V2、V1阀门来达到目的。
b、串联流程：即制冷机与蓄冰罐在流程中处于串联位置，以一套循环泵维持系统内的流量与压力，供应空调所需的基本负荷。
串联流程配置适当自控，也可实现各种工况的切换。

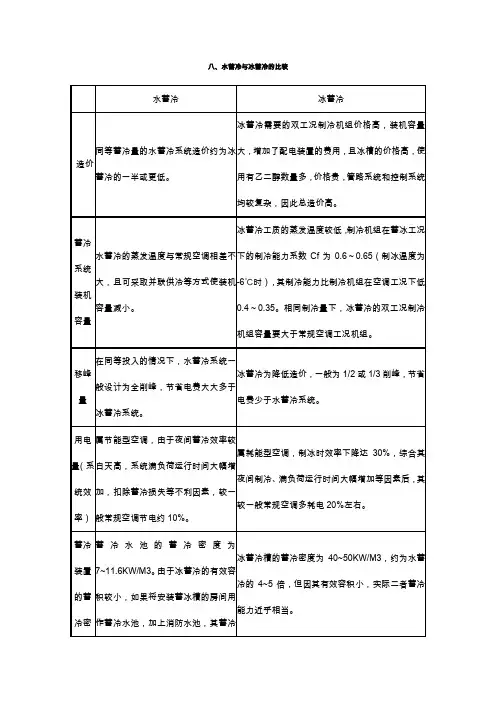

水蓄冷与冰蓄冷的比较
. . .八、水蓄冷与冰蓄冷的比较水蓄冷冰蓄冷冰蓄冷需要的双工况制冷机组价格高，装机容量同等蓄冷量的水蓄冷系统造价约为冰大，增加了配电装置的费用，且冰槽的价格高，使造价用有乙二醇数量多，价格贵，管路系统和控制系统蓄冷的一半或更低。
均较复杂，因此总造价高。
蓄冷冰蓄冷工质的蒸发温度较低，制冷机组在蓄冰工况下的制冷能力系数 Cf 为 0.6 ～ 0.65 （制冰温度为水蓄冷的蒸发温度与常规空调相差不系统- 6℃时），其制冷能力比制冷机组在空调工况下低大，且可采取并联供冷等方式使装机装机0.4 ～0.35 。
相同制冷量下，冰蓄冷的双工况制冷容量减小。
容量机组容量要大于常规空调工况机组。
在同等投入的情况下，水蓄冷系统一冰蓄冷为降低造价，一般为 1/2 或1/3 削峰，节省移峰般设计为全削峰，节省电费大大多于电费少于水蓄冷系统。
量冰蓄冷系统。
用电属节能型空调，由于夜间蓄冷效率较属耗能型空调，制冰时效率下降达 30%，综合其夜量（系白天高，系统满负荷运行时间大幅增间制冷、满负荷运行时间大幅增加等因素后，其较统效加，扣除蓄冷损失等不利因素，较一一般常规空调多耗电20%左右。
率）般常规空调节电约 10%。
蓄冷蓄冷水池的蓄冷密度为装置 7~11.6KW/M3。
由于冰蓄冷的有效容积冰蓄冷槽的蓄冷密度为40~50KW/M3，约为水蓄冷的蓄较小，如果将安装蓄冰槽的房间用作的 4~5 倍，但因其有效容积小，实际二者蓄冷能力冷密蓄冷水池，加上消防水池，其蓄冷量近乎相当。
度与冰蓄冷基本一致。
相对较大，但因大温差蓄冷在一个蓄相对较小，但因蓄冷一般在多个蓄冷槽内实现，设蓄冷冷槽内完成全部蓄冷和放冷过程，占备间需留有检修通道及开盖距离，且冰槽内有乙二槽占用空间绝大部分是有效的蓄冷空间，醇及预留结冰时膨胀空间，故其有效空间只是实际用空部分具体已投运的项目表明，水蓄冷占用空间的一小部分。
间实际占用空间只略大于冰蓄冷。
蓄冷蓄冷水池冬季可兼作蓄热水池，对于装置热泵运行的系统特别有用，但此时不蓄冰槽没有此功能。
水蓄冷及冰蓄冷空调系统技术经济分析
水蓄冷及冰蓄冷空调系统技术经济分析摘要：中国现已有很多建成的水、冰蓄冷空调系统，这些空调系统以其精心的设计、优质的施工、稳定的运行，既确保了工程质量，又满足了设计要求，并在运行费用节省、“移峰填谷”、变电设备投资减少等上，发挥了一定的积极作用。
基于此，本文主要以某工程为背景，计算了蓄冷量和总全日冷量之间的最佳比率，并探讨了水、冰蓄冷空调系统各自的适用范围，仅供参考。
关键词：水蓄冷；冰蓄冷；经济分析；空调系统随着工业的快速发展以及人们生活水平的稳步提升，空调也越来越普及，相应的电力消耗也快速增长，高峰电力日益紧张，而离峰电力又无法充分应用。
所以，目前很多国家越来越重视电力“移峰填谷”、电力供应平衡与电能的合理利用等问题。
通过推行“分时电价”等鼓励性政策，大幅推进了离峰电力使用的积极性，这样离峰蓄冷技术便获得发展，而水蓄冷与冰蓄冷空调系统便是两种常用的蓄冷空调系统，为此很有必要分析它们的技术经济性。
一、水蓄冷一般水蓄冷是指通过3~7℃的低温水来蓄冷，且能直接匹配常规系统，不必专门购置其它设备。
它具有很多优点，如省投资、低维修费、简单管理等。
然而水只具有较低的蓄能密度，仅可以储存水的显热，所以需要大面积的蓄水槽。
倘若借助高层建筑中已有的消防水池，则不必专门设置蓄冷水池，能节约大量的占地。
要想将建筑中的消防水池加以利用，则应在对蓄冷槽及制冷机的容量进行确定时，应先按消防水池的具体容量，将蓄冷量算出，再结合剩余负荷量，将冷水机组的实际制冷量加以确定，最后再校核冷水机组可不可以达到夜间蓄冷的要求。
二、冰蓄冷冰蓄冷以冰为主要介质，按制冰形式，可划分蓄冷系统，一般包括部分和完全这两种蓄冷。
其中部分蓄冷以其能降低高峰空调的耗电量、低初投资的优点而被较多采用。
而具体在确定部分蓄冷的装置容量时，通常有以下情况：1、在夜间空调系统不运行，只是在白天运行而已，又或空调在夜间具有较少的运行负荷。
基于这种情况，可以根据以下计算公式，来帮助最佳制冷机的平衡进行选择：其中，qc表示基点为空调工况的时候，制冷机的实际制冷量，单位kW；Qs表示蓄冰槽容量，单位kW；N1表示制冷主机白天在空调工况下实际运行的小时，因为制冷主机白天很难不全是满载运行，所以进行计算时，这个值可这样取值（0.8～1.0）n；N2表示制冷主机夜间在蓄冷工况下实际运行的小时；Cf表示冷水机组的有关系数，即蓄冰工况下和空调工况下，冷水机组制冷能力之间的比值，通常离心式和活塞式这两种冷水机组是0.65左右，而螺杆式冷水机组是0.7左右，这主要取决于机组型号及工况温度。
冰蓄冷主机选型实例教程
6
(谷)5:00
0
18
(平)17:00
3199
7
(谷)6:00
0
19
(平)18:00
2892
8
(谷)7:00
0
20
(平)19:00
2634
9
(平)8:00
770
21
(平)20:00
2269
10
(平)9:00
1975
22
(平)21:00
391
11
(平)10:00
3129
23
(平)22:00
221
12
(平)11:00
12 (平)11:00 1816
800
13 (平)12:00 1984
800
14 (平)13:00 2027
800
15 (平)14:00 1415
800
16 (平)15:00 1375
800
17 (平)16:00 1240
800
18 (平)17:00 1600
800
19 (平)18:00 1446
800
— 98.1%
6.50%工况负荷分析
序 号
分时电力 时段(起
始)
1 (谷)0:00 2 (谷)1:00 3 (谷)2:00
逐时空 调负荷 (Rt)
0 0 0
冷量分配(Rt)
基载主 机供冷
双工况 主机供
冷
蓄冰槽 融冰供
冷
0
双工况主机蓄冷(Rt)
单台制 数 总制冷 冷量 量 量
550 2 1100
0
550 2 1100
冷
0
双工况主机蓄冷(Rt)
某公司水蓄冷设计方案
某公司水蓄冷设计方案摘要：在不改变原有空调系统运行的情况下，蓄水系统将得到增加，充分利用峰谷电价，并最大限度节省运营成本。
使用原始的原始空调主机冷却；夏季高峰时期冷负荷大约为340KW；根据主机配置，低谷电时利用冷水机蓄冷，平峰及高峰电时段蓄冷罐放冷；使用时可根据原有的空调系统进行操作，也可根据储水空调系统进行操作，也可按上述联合模式进行操作。
它不仅可以减少白天主机的运行时间，还可以降低空调系统的运行成本；储水系统具有冷藏泵，冷藏箱和相应的控制系统，蓄冷量最大值为1350KWH。
关键词：某公司；水蓄冷设计；方案1、水蓄冷技术简介水蓄冷技术就是在电力负荷低的夜间，用制冷机制冷将冷量以冷水的形式储存起来。
在旺季高峰时段，冷机不会开启或关闭，晚上储存的冷量将全部用于冷却，以达到动力转移和填谷的目的。
由于电力部门实施使用时间价格，冰蓄冷技术的运行成本低于传统空调系统，且使用时间差价越大，用户受益越多。
采用冷库空调技术可以为业主节省运营成本，更重要的是有利于国家电网的安全运行。
因此，国家将其推广为节能环保技术。
蓄水技术主要利用水的物理特性。
对于1个大气压的水，密度在4℃的水温下最高，此时为1000kg/m³。
随着水温升高，其密度不断下降。
热水处于自然分层状态，但水分在4℃以下的物理特性存在明显的不规则变化，此时随着水温的降低，其密度却在不断减小。
因此，有效储水温度下限≥4℃，储水量一般为414℃。
水蓄冷使用水的显热变化（水比热1.0Kcal/kg℃）。
2、水蓄冷空调设计方案2.1工程概况某公司空调水系统采用中央冻水系统，冻水机组采用螺杆式冷水机组（双回路、带热回收），冷却塔采用圆形逆流冷却塔，每天供冷时间为12小时，全年供冷天数约为350天。
冷冻水出回水温度为7-12度，预计尖峰负荷均为340KW。
设备配置及使用情况如下：螺杆式冷水机组（双回路、带热回收）1台，制冷量122冷吨（429kW），额定功率80kW，满载耗电指标为0.66kW/冷吨，蒸发器水流量74m3/h，冷凝器水流量88m3/h；冷却水泵共2台（1#、2#泵），额定功率均为11kW，流量100m3/h，扬程20m；冷冻水泵共2台（1#、2#泵），额定功率均为11kW，流量80m3/h，扬程28m圆形逆流冷却塔1台，冷却水量100m3/h，风机功率3kW；冻水机房冷冻设备装机功率合计127kW，最大运行功率合计105kW。
水蓄冷和冰蓄冷选型参考
水蓄冷和冰蓄冷选型参考来源:本站原创时间:2010-6-12 点击数: 826随着现代工业的发展和人民生活水平的提高。
中央空调的应用越来越广泛，其耗电量也越来越大，一些大中城市中央用电量已占其高峰用电量的20%以上，使得电力系统峰谷负荷差加大，电网负荷率下降，电网不得不实行拉闸限电，严重制约着工农业生产，对人们正常的生活带来不少影响。
解决该问题的有效办法之一是应用于蓄冷技术，将空调用电从白天高峰期转移到夜间低谷期，均衡城市电网负荷，达到多峰填谷的目的，蓄冷技术的原理，简而言之，是利用夜间电网多余的谷荷电力继续运转制冷机制冷，并以冰的形式储存起来，在白天用电高峰时将冰融化提供空调服务，从而避免中央空调争用高峰电力，最常用的蓄冷方式主要有两大类：冰蓄冷和水蓄冷。
一、冰蓄冷顾名思义蓄冷介质以冰为主，不同的制冰开式，构成不同的蓄冷系统。
蓄冷系统的思想通常有两种，完全蓄冷与部分蓄冷。
因为部分蓄冷方式可以削减空调制冷系统高峰耗电量，而且初投资夜间比较低所以目前采用较多，在确定部分负荷蓄冷系统的装置容量时，一般有两种情况，1、空调系统夜间不运行，仅白天运行，或者夜间运行的空调负荷较小，在这种情况下，选择制冷机的最佳平衡计算公式应为qc=Q/（N1+CfN2）Qs=N2Cfqc，式中qc：以空调工况为基点时的制冷机制冷量，kw，Qs：蓄冰槽容量，KWH；N1：白天制冷主机在空调工况下的运行小时数，由于白天制冷机不一空均为满载运行，计算时该值可取（0.8-1.0）n. N2：夜间制冷主机在蓄冷工况下的运行小时数。
Cf：冷水机组系数，即冷水机组蓄冰工况制冷能力与空调工况制冷能力的比值，一般活塞式与离心式冷水机组约为0.65，螺杆式冷水机组约为0.7.它取决于工况的温度条件和机组型号。
根据这个公式，我们结合具体的工程，就可得出应配置的冷水机组的制冷能力与蓄冰槽容量。
2、空调系统部分夜间运行，而且所需的冷负荷比较大。
在这种情况下，我样一般以夜间所需的冷负荷为依据。
暖通空调辅导知识：蓄冰系统设计之蓄冷系统的选择[工程类文档]
![暖通空调辅导知识：蓄冰系统设计之蓄冷系统的选择[工程类文档]](https://img.taocdn.com/s3/m/45006a5865ce05087732136d.png)
暖通空调指导知识：蓄冰系统设计之蓄冷系统的选择[工程类精选文档]本文内容极具参照价值,如若实用,请打赏支持,感谢!选定一个详细的蓄冷系统应予先认真考虑好多问题，才能保证未来系统的运转成效。
第一应依据该建筑的性质和特别要求，若有无可利用来进行蓄冷的现有条件，如较大容积的消防水池（最好应在500m3以上），或可利用的槽基空间等，它们可方便地用作水蓄冷；又如建筑物能否需要基载负荷，占总负荷量的比率怎样；当地有无特别限电政策，如杭州当前限制上午8：00至10：00的早顶峰期一般不允许制冷机组开启；建筑空调负荷在日周期中变化能否强烈等等，这些要素都会直接影响蓄冷系统及其蓄冰设施种类的选择。
每天可进行蓄冰的时间不得超出当地电网给出的低谷电价时间段。
在知足蓄冰时间段的状况下，选择的蓄冰装置所需的蓄冷温度不易过低，如图4-2所示，某种产品其达成蓄冰的时间与相应所需的最低制冷温度要求存在必定的关系。
对不一样种类的产品其相应关系绝不相同。
而制冷机的蒸发温度每降低1℃，若要保持相同的卖力，则电耗量会增大概2％至3％，或许说相同一台冷机，其卖力会减少2％至3％。
蓄冰槽的体积要小，占地面积尽量节俭，关于发展较好的地域，如深圳，地皮很贵，建筑面积的充足利用特别注意。
合理确立最正确蓄冷比率，由于它会直接关系到系统建设的初投资和运转花费的比率，一般常采用知足负荷平衡的部分蓄冰系统，由于它的建设最为经济，即：蓄冰量约占30％至50％，一次投资大概在3年内能够回收。
详细数值还与当地的供电政策相关，如电价的高低峰差值，购电费，建设蓄冰系统的单位，能够享受的其余优惠政策等。
建筑的空调或供冷系统能否有特别要求，如采用低温送风系统，则要求供水温度不可以按惯例7℃/12℃供水，可能要求供水为4℃，假如用于工业过程需冷，则应知足工艺要求一般2℃至3℃，甚至更低为℃至2℃。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水蓄冷和冰蓄冷选型参考
来源:本站原创时间:2010-6-12 点击数: 826
随着现代工业的发展和人民生活水平的提高。
中央空调的应用越来越广泛，其耗电量也越来越大，一些大中城市中央用电量已占其高峰用电量的20%以上，使得电力系统峰谷负荷差加大，电网负荷率下降，电网不得不实行拉闸限电，严重制约着工农业生产，对人们正常的生活带来不少影响。
解决该问题的有效办法之一是应用于蓄冷技术，将空调用电从白天高峰期转移到夜间低谷期，均衡城市电网负荷，达到多峰填谷的目的，蓄冷技术的原理，简而言之，是利用夜间电网多余的谷荷电力继续运转制冷机制冷，并以冰的形式储存起来，在白天用电高峰时将冰融化提供空调服务，从而避免中央空调争用高峰电力，最常用的蓄冷方式主要有两大类：冰蓄冷和水蓄冷。
一、冰蓄冷
顾名思义蓄冷介质以冰为主，不同的制冰开式，构成不同的蓄冷系统。
蓄冷系统的思想通常有两种，完全蓄冷与部分蓄冷。
因为部分蓄冷方式可以削减空调制冷系统高峰耗电量，而且初投资夜间比较低所以目前采用较多，在确定部分负荷蓄冷系统的装置容量时，一般有两种情况，
1、空调系统夜间不运行，仅白天运行，或者夜间运行的空调负荷较小，在这种情况下，选择制冷机的最佳平衡计算公式应为
qc=Q/（N1+CfN2）Qs=N2Cfqc，
式中qc：以空调工况为基点时的制冷机制冷量，kw，Qs：蓄冰槽容量，KWH；
N1：白天制冷主机在空调工况下的运行小时数，由于白天制冷机不一空均为满载运行，计算时该值可取（0.8-1.0）n. N2：夜间制冷主机在蓄冷工况下的运行小时数。
Cf：冷水机组系数，即冷水机组蓄冰工况制冷能力与空调工况制冷能力的比值，一般活塞式与离心式冷水机组约为0.65，螺杆式冷水机组约为0.7.它取决于工况的温度条件和机组型号。
根据这个公式，我们结合具体的工程，就可得出应配置的冷水机组的制冷能力与蓄冰槽容量。
2、空调系统部分夜间运行，而且所需的冷负荷比较大。
在这种情况下，我样一般以夜间所需的冷负荷为依据。
选择基载主机。
然后从总负荷中扣除基载主机所承担的负荷，再按第一种情况合理配制冷水
机与蓄冰槽。
二、水蓄冷水蓄冷是利用3-7°C的低温水进行蓄冷，可直接与常规系统区配，无需其它专门设备。
其优点是：投资省，维修费用少，管理比较简单。
但由于水的蓄能密度低，只能储存水的显热，故蓄水槽上地面积大。
如若利用高层建筑内的消防水池，在确定制冷机容量与蓄冷槽的容量时，可根据消防水池的容量来计算出蓄冷量，然后根据剩余负荷量来确定制冷机组的制冷量。
最后校核一下冷水机组能否满足夜间蓄冷的需要。
三、现以某工程为例来对蓄冷系统和冰蓄冷系统做一经济比较分析
某高层建筑总建筑面积15000m2，空调面积12000m2，建筑物总高度54M为高一类工程。
其功能主要以办公为主，空调运行时间为8：00-18：00，消防水池的有效容积为600m3.
设计日全日最高负荷为：1232KW；设计日全日总冷量9854kwH，
1、水蓄冷系统：
因为常规顿汉布什螺杆机低温保护温度为4℃，我们设定水池取冷温度为5.5℃，回水温度12℃，则总蓄冷量为4524，考虑到冷量损失，我们确定实际能够利用的冷量为4060KW，其负担的空调面积数为5000，制冷主机的容量为6844KW，蓄冷量占总冷量的比率为场4060/9854=41%，我们选用696KW立式螺杆机组一台，满足夜间蓄冷池的蓄冷要求。
因水池供冷为开式系统，为节省空调系统的运行费用，应最大限度地降低蓄冷池供冷泵的扬程，我们在进行系统设计时，将整幢主楼分成高、低两个区，低区空调面积5000m2，采用蓄冷池供冷，为开式系统，高区空调面积7000m2，采用制冷机组供冷，为闭式系统。
2、冰蓄冷系统
我们采用部分蓄冷方式，根据公式qc=Q/（N1+CfN2）得出qc=9854/（8.5+0.7×8）=700kw
蓄冰槽容量：Qs=N2Cfqc=8×0.7×200=3920KwH
根据上式我们选用一台700KW双工况水冷螺杆机组，蓄冰槽的蓄冷量为3920kwH。
其冷冻站配置及概算如下：
内容规格数量单位功率（KW）价格（万元）合计
功率（KW）总价（万元）
主机24AUJ8H7 1 台157 68 157 68
冷却塔LBC-M-3-200 1 台7.5 5.0 7.5 5.0
冷冻水泵KQL125-160A 2 台 5 1.03 18.5 2.06
冷却水泵KQL150-315 2 台30.0 1.19 30.0 2.38
卤水泵KQL125-160A 2 台18.5 1.03 18.5 2.06
供热泵KQL100-200A 2 台18.5 1.06 18.5 2.12
板换270m2 2 - 27.0 - 27.0 -
蓄冰槽420型 3 台- 17.0 - 51.0
电控25.0 - 25.0
合计231.5 - 182.0
注：造价仅供参考。
以上分析比较来看，水蓄冷系统不仅从节能而且从节省初投资方面都具有很大的优越性，它充分利用了建筑的消防水池，不再占用建筑面积，节省了机房面积，但我们不能因此而完全肯定水蓄冷，否定冰蓄冷，他们各用各自的适用范围，下面我们来分析一下：
根据公式qc=Q/（N1+CfN2）Qs=N2Cfqc
我们可得出蓄冷比率：
η=Qs/Q=（N2Cfqc）/Q=（N2Cfqc）/[（N1+CfN2）×（N2Cfqc）/Q]
=1/[1+（N1/（CfN2））
对于一般的办公建筑来说，N1、Cf、N2均为确定值，分别为8.5，8，0.7，则η=1（1+8.5/0.7×8）=39.7%
在这个比率下，制冷机与蓄冷槽容量配置为最佳，对冰蓄冷而言，因蓄冰槽可根据蓄冷量的大小来配
置，不受任何限制，我们就可根据这一比率来确定蓄冷量，从而配置出相应的制冷机与蓄冰槽，但对水蓄冷而言，因为它利用的是消防水池，而建筑物消防水池的容积只与建筑物的性质及使用功能有关，与建筑面积没有关系，那么在这一条件下限制下，对于空调面积只与建筑物的性质及使用功能有关，与建筑面积没有关系，那么在这一条件下，对空调面积较小的建筑物来说，水池所蓄存的冷量占全日总冷量的比率接近于39.7%，则我们建议采用冰蓄冷系统，对空调面积较小的建筑物来说，水池所蓄存的冷量占全日总冷量的比率接于39.7%，甚至高于39.7%，则我们应采用水蓄冷系统，同时，应与水系统的分区结合起来。
tag:峰谷负荷差、冰蓄冷、水蓄冷。
