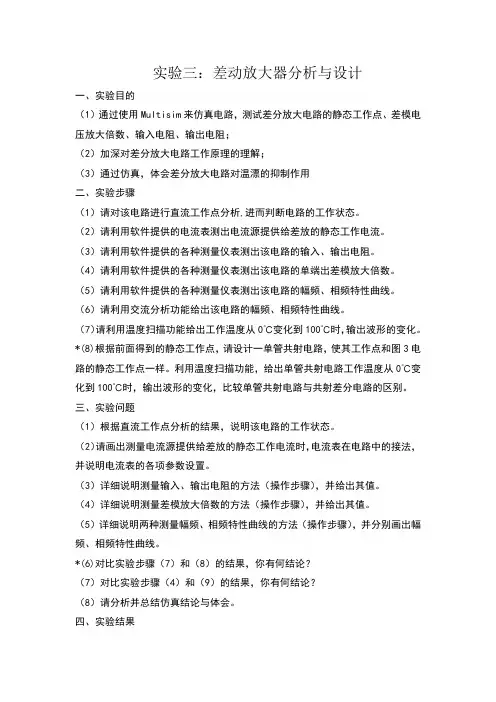

北航电子实习模拟部分实验报告3

实验三:差动放大器分析与设计一、实验目的(1)通过使用Multisim来仿真电路,测试差分放大电路的静态工作点、差模电压放大倍数、输入电阻、输出电阻;(2)加深对差分放大电路工作原理的理解;(3)通过仿真,体会差分放大电路对温漂的抑制作用二、实验步骤(1)请对该电路进行直流工作点分析,进而判断电路的工作状态。
(2)请利用软件提供的电流表测出电流源提供给差放的静态工作电流。
(3)请利用软件提供的各种测量仪表测出该电路的输入、输出电阻。
(4)请利用软件提供的各种测量仪表测出该电路的单端出差模放大倍数。
(5)请利用软件提供的各种测量仪表测出该电路的幅频、相频特性曲线。
(6)请利用交流分析功能给出该电路的幅频、相频特性曲线。
(7)请利用温度扫描功能给出工作温度从0℃变化到100℃时,输出波形的变化。
*(8)根据前面得到的静态工作点,请设计一单管共射电路,使其工作点和图3电路的静态工作点一样。
利用温度扫描功能,给出单管共射电路工作温度从0℃变化到100℃时,输出波形的变化,比较单管共射电路与共射差分电路的区别。
三、实验问题(1)根据直流工作点分析的结果,说明该电路的工作状态。
(2)请画出测量电流源提供给差放的静态工作电流时,电流表在电路中的接法,并说明电流表的各项参数设置。
(3)详细说明测量输入、输出电阻的方法(操作步骤),并给出其值。
(4)详细说明测量差模放大倍数的方法(操作步骤),并给出其值。
(5)详细说明两种测量幅频、相频特性曲线的方法(操作步骤),并分别画出幅频、相频特性曲线。
*(6)对比实验步骤(7)和(8)的结果,你有何结论?(7)对比实验步骤(4)和(9)的结果,你有何结论?(8)请分析并总结仿真结论与体会。
四、实验结果0)实验电路图根据实验要求,画出实验电路图如下所示1)直流静态工作点分析其中,V(2)=-2.11726mV,V(3)=11.63205V,V(4)=-585.02429mV。
北航_电子实习_数字部分实验报告

报告名称:电子电路设计训练数字部分学院:仪器科学与光电工程学院目录实验报告概述: (3)一、选做实验总结: (3)(1)补充练习2:楼梯灯设计 (3)(2)练习题6:用两种不同的设计方法设计一个功能相同的模块,完成4个数据的冒泡排序 (5)(3)练习题3:利用10MB的时钟,设计一个单周期形状的周期波形 (6)(4)练习题4:运用always块设计一个8路数据选择器 (6)(5)练习题5:设计一个带控制端的逻辑运算电路 (7)二、必做实验总结: (7)(1)练习一:简单组合逻辑设计 (7)(2)练习三:利用条件语句实现计数分频失序电路 (7)(3)练习四:阻塞赋值与非阻塞赋值得区别 (8)(4)练习五:用always块实现较复杂的组合逻辑电路 (8)(5)练习六:在verilog HDL中使用函数 (9)(6)练习七:在verilog HDL中使用任务 (9)(7)练习八:利用有限状态机进行时许逻辑设计 (10)三、实验总结及体会: (10)四、选作程序源代码 (11)(1)练习题3:利用10MB的时钟,设计一个单周期形状的周期波形 (11)(2)练习题4:运用always块设计一个8路数据选择器 (12)(3)练习题5:设计一个带控制端的逻辑运算电路 (13)(4)练习题6:用两种不同的设计方法设计一个功能相同的模块,完成4个数据的冒泡排序 (14)(5)补充练习2:楼梯灯设计 (16)图表目录Figure 1 楼梯灯任务4 (5)Figure 2 组合逻辑 (5)Figure 3 时序逻辑 (6)Figure 4 周期波形 (6)Figure 5 8路数据选择器 (6)Figure 6 逻辑运算电路 (7)Figure 7 组合逻辑设计 (7)Figure 8 计数分频时序电路 (8)Figure 9 阻塞赋值与非阻塞赋值得区别 (8)Figure 10 always块组合逻辑电路 (9)Figure 11 使用函数 (9)Figure 12 使用任务 (10)Figure 13 有限状态机 (10)电子电路设计训练(数字部分)实验报告实验报告概述:本实验报告为对四次电子电路设计训练(数字部分)实验的总结,主要包括以下四部分:第一部分为选做实验总结,主要包括每个选择实验的设计思路、运行结果、注意事项、心得体会;第二部分为必做实验总结,包括运行结果、总结、心得体会;第三部分为课程总结和体会,是对全部实验及课程的总结;第四部分为选做实验部分源代码;一、选做实验总结:(1)补充练习2:楼梯灯设计设计思路:本题给出楼梯的运行规则,并分别给与四个相应任务进行编程设计,考虑到程序的通用性及FPGA高速并行处理的优点,主要思路如下:根据运行规则(8s内和大于8s等),对每个灯的相应状态进行编程,设计时序逻辑及有限状态机;由于在总体上看,每个灯的状态变化相对独立(只有一个人上楼除外),故对每个灯编程所得到的程序代码可通用于其它灯(只需要改变相应寄存器定义即可),此即为灯控制模块,对4个不同的任务,只需设计其它部分判断逻辑,即可完成任务要求;如此设计,可大大提高程序设计效率、易用性,同时如果面对更多的灯控制需要,也可快速进行修改部署。
北航电子电路设计训练数字部分实验报告

2014-2015-2-G02A3050-1 电子电路设计训练(数字EDA部分)实验报告(2015 年6月24 日)仪器科学与光电工程学院目录目录 (1)实验一、简单组合逻辑和简单时序逻辑 (4)1.1 实验任务1——简单组合逻辑 (4)1.1.1 实验要求 (4)1.1.2 模块的核心逻辑设计 (4)1.1.3 测试程序的核心逻辑设计 (5)1.1.4 仿真实验关键结果及其解释 (6)1.2 实验任务2——简单时序逻辑 (7)1.2.1 实验要求 (7)1.2.2 模块的核心逻辑设计 (8)1.2.3 测试程序的核心逻辑设计 (8)1.2.4 仿真实验关键结果及其解释 (9)1.3 实验小结 (9)实验二、条件语句和always过程块 (10)2.1 实验任务1——条件语句实现计数分频时序电路 (10)2.1.1 实验要求 (10)2.1.2 模块的核心逻辑设计 (10)2.1.4 仿真实验关键结果及其解释 (13)2.2 实验任务2——always块实现较复杂的组合逻辑电路 (14)2.2.1 实验要求 (14)2.2.2 模块的核心逻辑设计 (14)2.2.3 测试程序的核心逻辑设计 (15)2.2.4 仿真实验关键结果及其解释 (16)2.3 实验小结 (17)实验三、赋值、函数和任务 (18)3.1 实验任务1——阻塞赋值与非阻塞赋值的区别 (18)3.1.1 实验要求 (18)3.1.2 模块的核心逻辑设计 (18)3.1.3 测试程序的核心逻辑设计 (19)3.1.4 仿真实验关键结果及其解释 (21)3.2 实验任务2——在Verilog HDL中使用函数 (21)3.2.1 实验要求 (21)3.2.2 模块的核心逻辑设计 (21)3.2.3 测试程序的核心逻辑设计 (24)3.2.4 仿真实验关键结果及其解释 (26)3.3 实验任务3——在Verilog HDL中使用任务(task) (27)3.3.1 实验要求 (27)3.3.2 模块的核心逻辑设计 (27)3.3.4 仿真实验关键结果及其解释 (29)实验四、有限状态机 (30)4.1 实验任务1——利用有限状态机进行时序逻辑的设计 (30)4.1.1 实验要求 (30)4.1.2 模块的核心逻辑设计 (30)4.1.3 测试程序的核心逻辑设计 (31)4.1.4 仿真实验关键结果及其解释 (32)4.2 实验任务2——串行数据采样器 (33)4.2.1 实验要求 (33)4.2.2 模块的核心逻辑设计 (34)4.2.3 测试程序的核心逻辑设计 (37)4.2.4 仿真实验关键结果及其解释 (41)4.3 实验小结 (42)实验一、简单组合逻辑和简单时序逻辑1.1 实验任务1——简单组合逻辑1.1.1 实验要求实验代码提供的是一个可综合的数据比较器。
北航电气技术实践FPGA报告

北航电气技术实践FPGA报告一、引言FPGA(Field-Programmable Gate Array)是一种可编程逻辑器件,广泛应用于数字电路设计和嵌入式系统中。
本报告旨在介绍北航电气技术实践课程中关于FPGA的学习和实践情况。
二、学习内容和方法在本课程中,我们学习了FPGA的基本概念、设计流程和相应的开发工具。
通过理论学习和实践操作,我们了解了FPGA的逻辑门、时序设计、硬件描述语言等基本知识,并掌握了使用Verilog HDL进行FPGA设计的方法。
三、实践项目在实践环节中,我们开展了一个基于FPGA的LED灯控制项目。
该项目要求使用FPGA设计一个电路,控制LED灯的亮灭。
通过按下按钮,可以实现LED灯的开关。
首先,我们进行了电路设计和仿真。
根据项目需求,我们设计了一个基于FPGA的计数器电路,通过每按下一次按钮,计数器就加1,当计数器的值为奇数时,LED灯亮;当计数器的值为偶数时,LED灯灭。
然后,我们使用Verilog HDL对电路进行了描述,并进行了功能仿真,以验证电路的正确性。
接着,我们进行了综合和布局布线。
通过综合,我们将Verilog HDL代码转化为逻辑门电路。
然后,我们对逻辑门电路进行布局布线,将逻辑门相互连接,形成电路板的物理布局,并进行布线优化,以提高电路的时序性能。
最后,我们进行了FPGA的烧录和调试。
将完成布局布线的电路通过JTAG接口烧录到FPGA芯片中,并使用开发板上的按钮进行了调试和验证。
通过调试,我们确保了LED灯的控制逻辑和亮灭效果的正确性。
四、实践收获与感悟通过这个FPGA实践项目,我收获了很多。
首先,我对FPGA的基本原理和设计流程有了更深入的理解。
其次,我学会了使用Verilog HDL进行FPGA设计,在实际操作中更加熟悉了FPGA开发工具的使用。
另外,我也意识到了FPGA在数字电路设计中的重要性和灵活性,它可以根据实际需求进行快速的硬件原型设计和验证。
北航电子电路设计训练模拟部分实验报告

北航电子电路设计训练模拟部分实验报告电子电路设计训练模拟部分实验实验报告实验一:共射放大器分析与设计1.目的:(1)进一步了解Multisim的各项功能,熟练掌握其使用方法,为后续课程打好基础。
(2)通过使用Multisim来仿真电路,测试如图1所示的单管共射放大电路的静态工作点、电压放大倍数、输入电阻和输出电阻,并观察静态工作点的变化对输出波形的影响。
(3 )加深对放大电路工作原理的理解和参数变化对输出波形的影响。
(4)观察失真现象,了解其产生的原因。
■ ■ ■…- n - - ■- r f - - "一Lr-t-g-.I. .1 4l.4h.l- ■JLJIi.lb _...... vcc图1实验一电路图2.步骤:(1)请对该电路进行直流工作点分析,进而判断管子的工作状态。
(2)请利用软件提供的各种测量仪表测出该电路的输入电阻。
(3)请利用软件提供的各种测量仪表测出该电路的输出电阻。
(4)请利用软件提供的各种测量仪表测出该电路的幅频、相频特性曲线。
(5)请利用交流分析功能给出该电路的幅频、相频特性曲线。
(6)请分别在30Hz、1KHz lOOKHz 4MHz和100MHz这5个频点利用示波器测出输入和输出的关系,并仔细观察放大倍数和相位差。
(提示:在上述实验步骤中,建议使用普通的2N2222A三极管,并请注意信号源幅度和频率的选取,否则将得不到正确的结果。
)3.实验结果及分析:(1)根据直流工作点分析的结果,说明该电路的工作状态。
由simulate->analyses->DC operating point, 可测得该电路的静态工作点为:.Ls>lOtnVrffls1000 Hz0s..............R4j.4kQ::由V(5)>V(4)>V(2),可知,晶体管发射结导通,且发射结正偏,集 电结反偏,晶体管工作在放大状态。
(2)详细说明测量输入电阻的方法(操作步骤),并给出其值图3输入电阻测量使用交流模式的电流表接在电路的输入端测量输入电压和输入电 流,如图所示,可得输入电阻:R +需料3碎。
北航电气实验FPGA实验报告

北京航空航天大学电气实验报告FPGA实验张天130325班学号:13031220一.实验目的略二.实验要求略三.实验设备略四.实验内容略五.实验实例1.实例6-1思考题1:输出信号q3q2q1绑定接口电路的七段数码管或米字型数码管或LED点阵显示?答:思考题2:怎样修改成4位二进制减法计数器,具有清零,启动控制功能等?答:思考题3:把计数器修改成2位或更多位十进制计数功能,再用七段数码管进行显示等?答:2.实例6-2思考题:一位半加器电路采用VHDL语言实验答:library ieee;use ieee.std_logic_1164.all;use iee.std_logic_unsigned.all;entity halfadd isport (a,b;in std_logicsum,carry; out std_logic)end entity halfadd;architecture halfadd isbeginsum<=a and(not b)+b and (not a);carry<= a and b;end architecture halfadd;六.实验过程我们组做的是一个利用led点阵规律亮灭变化形成字体,并且字体产生变化,形成“自动化❤”的样子,实现图片如下图:1.实验分析:实验设计思路:本实验的设计思路是利用led灯的辉光效应,利用逐行扫描,在高频情况下就会显示所有行的亮灯,进而形成汉字,并且有时钟计数程序,当时钟数字达到规定值(本实验为111111111b)时,跳转到下一个状态,显示第二个憨子。
每个汉字的颜色由led灯决定,改led矩阵有红绿两种led灯,因此有红绿橙三种颜色显示。
2.实现过程对设计思路的实现并非一帆风顺,最初编写的时候遇到了一些问题。
首先,定义输入输出角是个繁琐的事情(需要定义40+次,每次必须手动),另外,在程序编写过程中,也出现了一些逻辑错误,对于错误,我们仔细逐条语句分析,最终解决了错误,解决过程中也加深了对FPGA的语言逻辑及硬件结构的理解。
北航电气工程及其自动化电力电子技术报告

电力电子技术实验报告姓名:学号:班级:12031 1实验二三相半波可控整流电路的研究一.实验目的了解三相半波可控整流电路的工作原理,研究可控整流电路在电阻负载和电阻—电感性负载时的工作。
二.实验线路及原理三相半波可控整流电路用三只晶闸管,与单相电路比较,输出电压脉动小,输出功率大,三相负载平衡。
不足之处是晶闸管电流即变压器的二次电流在一个周期内只有1/3时间有电流流过,变压器利用率低。
实验线路见图1-5。
三.实验内容1.研究三相半波可控整流电路供电给电阻性负载时的工作。
2.研究三相半波可控整流电路供电给电阻—电感性负载时的工作。
四.实验设备及仪表1.教学实验台主控制屏2.NMCL—33组件3.NMEL—03组件4.二踪示波器5.万用表五.注意事项1.整流电路与三相电源连接时,一定要注意相序。
2.整流电路的负载电阻不宜过小,应使Id不超过0.8A,同时负载电阻不宜过大,保证Id 超过0.1A,避免晶闸管时断时续。
3.正确使用示波器,避免示波器的两根地线接在非等电位的端点上,造成短路事故。
六.实验方法按图接线,未上主电源之前,检查晶闸管的脉冲是否正常。
(1)用示波器观察MCL-33的双脉冲观察孔,应有间隔均匀,幅度相同的双脉冲(2)检查相序,用示波器观察“1”,“2”单脉冲观察孔,“1” 脉冲超前“2” 脉冲600,则相序正确,否则,应调整输入电源。
(3)用示波器观察每只晶闸管的控制极,阴极,应有幅度为1V—2V的脉冲。
2.研究三相半波可控整流电路供电给电阻性负载时的工作(a)合上主电源,接上电阻性负载:改变控制电压Uct,观察在不同触发移相角α时,可控整流电路的输出电压Ud=f(t)与输出电流波形id=f(t),并记录相应的Ud、Id、Uct值。
(b)记录α=90°时的Ud=f(t)及id =f(t)的波形图。
(见下)Ud=f(t)电阻负载i d= f(t):(与U d= f(t)相同,只是小R倍)(c)求取三相半波可控整流电路的输入—输出特性Ud/U2=f(α)。
北航电力电子实验报告

电力电子实验报告学号姓名王天然实验一功率场效应晶体管(MOSFET)特性与驱动电路研究一.实验目的:1.熟悉MOSFET主要参数的测量方法2.掌握MOSEET对驱动电路的要求3.掌握一个实用驱动电路的工作原理与调试方法二.实验设备和仪器1.NMCL-07电力电子实验箱中的MOSFET与PWM波形发生器部分2.双踪示波器3.安培表(实验箱自带)4.电压表(使用万用表的直流电压档) 三.实验方法1.MOSFET 主要参数测试 (1)开启阀值电压V GS(th)测试开启阀值电压简称开启电压,是指器件流过一定量的漏极电流时(通常取漏极电流I D =1mA)的最小栅源极电压。
在主回路的“1”端与MOS 管的“25”端之间串入毫安表(箱上自带的数字安培表表头),测量漏极电流I D ,将主回路的“3”与“4”端分别与MOS 管的“24”与“23”相连,再在“24”与“23”端间接入电压表, 测量MOS 管的栅源电压Vgs ,并将主回路电位器RP 左旋到底,使Vgs=0。
图2-2 MOSFET实验电路将电位器RP逐渐向右旋转,边旋转边监视毫安表的读数,当漏极电流I D=1mA时的栅源电压值即为开启阀值电压V GS(th)。
读取6—7组I D、Vgs,其中I D=1mA必测,填入下表中。
I D0.2 0.5 1 5 100 200 500 (mA)Vgs2.64 2.72 2.863.04 3.50 3.63 3.89 (V)(2)跨导g FS测试双极型晶体管(GTR)通常用h FE(β)表示其增益,功率MOSFET器件以跨导g FS表示其增益。
跨导的定义为漏极电流的小变化与相应的栅源电压小变化量之比,即g FS=△I D/△V GS。
★注意典型的跨导额定值是在1/2额定漏极电流和V DS=15V下测得,受条件限制,实验中只能测到1/5额定漏极电流值,因此重点是掌握跨导的测量及计算方法。
根据上一步得到的测量数值,计算gFS=0.0038ΩI D(mA)0.2 0.5 1 5 10 100 200 500Vgs(V) 2.64 2.72 2.86 3.04 3.13 3.5 3.63 3.89g FS0.0038 0.0036 0.0222 0.0556 0.2432 0.7692 1.1538DS导通电阻定义为R DS=V DS/I D将电压表接至MOS 管的“25”与“23”两端,测量U DS,其余接线同上。
北航电力电子实验报告

北航电力电子实验报告一、实验目的电力电子是指能够对电能进行控制、调节和变换的设备和技术。
本实验旨在通过对电力电子元件和电路的实际操作,了解电力电子的基本原理和工作特性,掌握电力电子技术的应用。
二、实验内容1.了解电力电子元件的工作原理和特性,包括二极管、晶闸管、MOSFET等。
2.使用电力电子元件搭建基本电力电子实验电路,包括电压倍增器、交流调压电路等。
3.对电力电子元件和电路进行实验调试,观察和测量电路中电压、电流等参数。
4.记录实验结果,撰写实验报告。
三、实验步骤1.根据实验要求和提供的材料,准备实验所需的电力电子元件和电路板。
2.根据实验指导书的要求,依次搭建不同的电力电子电路。
3.使用万用表、示波器等测试仪器,对电路中的电压、电流等参数进行测量和观察。
4.调试电路,观察电力电子元件的工作情况,并记录实验数据。
5.完成实验后,将实验所用的设备归还到指定位置,整理实验报告。
四、实验结果分析本实验以搭建电压倍增器为例,观察和测量了电压倍增器电路中的输入电压、输出电压和负载电流等参数。
通过实验发现,当输入电压为直流电压时,输出电压比输入电压高;当输入电压为交流电压时,输出电压也为交流电压,但其幅值大于输入电压。
此外,当负载电流增加时,电路中的电流也相应增加,但电压倍增器的输出稳定性有一定的局限性,不适用于所有场合。
五、实验总结通过本次实验,我深入了解了电力电子元件和电路的工作原理和特性,通过实际操作和测量,进一步加深了对电力电子技术的理解。
实验过程中,我掌握了搭建和调试电力电子电路的方法和技巧,提高了实际操作的能力。
同时,也意识到了电力电子技术在现代工程和生活中的广泛应用,对工程实践有着重要的意义。
在未来的学习和实践中,我将进一步探索和应用电力电子技术,为工程和生活提供更好的解决方案。
同时,也要不断学习和更新电力电子技术的知识,跟随科技的发展,不断提升自己的专业素养和技能水平。
北航电路实验报告

北航电路实验报告北航电路实验报告引言北航电路实验是电子信息工程专业学生必修的一门实践课程,旨在帮助学生理解和掌握电路的基本原理和实验技巧。
本文将对北航电路实验进行详细的报告和分析,以便更好地总结和应用所学知识。
实验一:电路基础实验电路基础实验是北航电路实验的第一次实践活动,通过搭建简单的电路并测量电流和电压,学生可以对电路的基本概念和特性有一个初步的了解。
首先,我们使用面包板搭建了一个简单的电路,包括电源、电阻和电流表。
然后,我们通过改变电阻的大小,测量了电路中的电流和电压。
实验结果表明,电流与电压成正比,而电阻则影响电流的大小。
实验二:交流电路实验交流电路实验是北航电路实验的第二个实践环节,通过使用交流电源和各种电路元件,学生可以研究交流电路的特性和行为。
我们首先搭建了一个简单的交流电路,包括交流电源、电感和电容。
然后,我们测量了电路中的电流和电压,并绘制了电流和电压随时间变化的波形图。
实验结果表明,电感和电容对交流电路的行为有重要影响,可以产生滤波、延时等效果。
实验三:放大电路实验放大电路实验是北航电路实验的第三个实践环节,通过使用放大器和各种电路元件,学生可以研究电路的放大效果和信号处理。
我们首先搭建了一个简单的放大电路,包括放大器、电阻和信号源。
然后,我们输入不同幅度和频率的信号,并测量输出信号的幅度和频率。
实验结果表明,放大器可以放大输入信号的幅度,同时也会对信号的频率产生一定的影响。
实验四:滤波电路实验滤波电路实验是北航电路实验的第四个实践环节,通过使用滤波器和各种电路元件,学生可以研究电路的滤波效果和频率响应。
我们首先搭建了一个简单的滤波电路,包括滤波器、电容和电阻。
然后,我们输入不同频率的信号,并测量输出信号的幅度和相位。
实验结果表明,滤波器可以对输入信号进行频率选择,滤除不需要的频率成分。
实验五:数字电路实验数字电路实验是北航电路实验的最后一个实践环节,通过使用数字电路元件和逻辑门,学生可以研究电路的逻辑运算和数字信号处理。
北航电气工程和自动化电力电子技术报告

电力电子技术实验报告姓名:学号:1203100 5班级:12031 1实验二三相半波可控整流电路的研究一.实验目的了解三相半波可控整流电路的工作原理,研究可控整流电路在电阻负载和电阻—电感性负载时的工作。
二.实验线路及原理三相半波可控整流电路用三只晶闸管,与单相电路比较,输出电压脉动小,输出功率大,三相负载平衡。
不足之处是晶闸管电流即变压器的二次电流在一个周期内只有1/3时间有电流流过,变压器利用率低。
实验线路见图1-5。
三.实验内容1.研究三相半波可控整流电路供电给电阻性负载时的工作。
2.研究三相半波可控整流电路供电给电阻—电感性负载时的工作。
四.实验设备及仪表1.教学实验台主控制屏2.NMCL—33组件3.NMEL—03组件4.二踪示波器5.万用表五.注意事项1.整流电路与三相电源连接时,一定要注意相序。
2.整流电路的负载电阻不宜过小,应使Id不超过0.8A,同时负载电阻不宜过大,保证Id 超过0.1A,避免晶闸管时断时续。
3.正确使用示波器,避免示波器的两根地线接在非等电位的端点上,造成短路事故。
六.实验方法按图接线,未上主电源之前,检查晶闸管的脉冲是否正常。
(1)用示波器观察MCL-33的双脉冲观察孔,应有间隔均匀,幅度相同的双脉冲(2)检查相序,用示波器观察“1”,“2”单脉冲观察孔,“1” 脉冲超前“2” 脉冲600,则相序正确,否则,应调整输入电源。
(3)用示波器观察每只晶闸管的控制极,阴极,应有幅度为1V—2V的脉冲。
2.研究三相半波可控整流电路供电给电阻性负载时的工作(a)合上主电源,接上电阻性负载:改变控制电压Uct,观察在不同触发移相角α时,可控整流电路的输出电压Ud=f(t)与输出电流波形id=f(t),并记录相应的Ud、Id、Uct值。
(b)记录α=90°时的Ud=f(t)及id =f(t)的波形图。
(见下)Ud=f(t)电阻负载i d= f(t):(与U d= f(t)相同,只是小R倍)(c)求取三相半波可控整流电路的输入—输出特性Ud/U2=f(α)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电力电子实验报告
学号12031006
王天然
实验一功率场效应晶体管(MOSFET)特性
与驱动电路研究
一.实验目的:
1.熟悉MOSFET主要参数的测量方法
2.掌握MOSEET对驱动电路的要求
3.掌握一个实用驱动电路的工作原理与调试方法
二.实验设备和仪器
1.NMCL-07电力电子实验箱中的MOSFET与PWM波形发生器部分
2.双踪示波器
3.安培表(实验箱自带)
4.电压表(使用万用表的直流电压档) 三.实验方法
1.MOSFET 主要参数测试 (1)开启阀值电压V GS(th)测试
开启阀值电压简称开启电压,是指器件流过一定量的漏极电流时(通常取漏极电流I D =1mA)的最小栅源极电压。
在主回路的“1”端与MOS 管的“25”端之间串入毫安表(箱上自带的数字安培表表头),测量漏极电流I D ,将主回路的“3”与“4”端分别与MOS 管的“24”与“23”相连,再在“24”与“23”端间接入电压表, 测量MOS 管的栅源电压Vgs ,并将主回路电位器RP 左旋到底,使Vgs=0。
图2-2 MOSFET实验电路
将电位器RP逐渐向右旋转,边旋转边监视毫安表的读数,当漏
极电流I D=1mA时的栅源电压值即为开启阀值电压V GS(th)。
读取6—7组I D、Vgs,其中I D=1mA必测,填入下表中。
I D
0.2 0.5 1 5 100 200 500 (mA)
Vgs
2.64 2.72 2.86
3.04 3.50 3.63 3.89 (V)
(2)跨导g FS测试
双极型晶体管(GTR)通常用h FE(β)表示其增益,功率MOSFET
器件以跨导g FS表示其增益。
跨导的定义为漏极电流的小变化与相应的栅源电压小变化量之
比,即g FS=△I D/△V GS。
★注意典型的跨导额定值是在1/2额定漏极电流和V DS=15V下测得,受条件限制,实验中只能测到1/5额定漏极电流值,因此重点是掌握跨导的测量及计算方法。
根据上一步得到的测量数值,计算gFS=0.0038Ω
I D(mA)0.2 0.5 1 5 10 100 200 500
Vgs(V) 2.64 2.72 2.86 3.04 3.13 3.5 3.63 3.89
g FS0.0038 0.0036 0.0222 0.0556 0.2432 0.7692 1.1538
DS
导通电阻定义为R DS=V DS/I D
将电压表接至MOS 管的“25”与“23”两端,测量U DS,其余接线同
上。
改变V GS从小到大读取I D与对应的漏源电压V DS,测量6组数
值,填入下表中。
I D(mA)0 0.5 1 10 50 100 200 500 V DS(V)14.78 14.77 14.75 14.46 13.64 12.48 10.36 3.74
(4)I D=f(V SD)测试
I D=f(V SD)系指V GS=0时的V DS特性,它是指通过额定电流时,
并联寄生二极管的正向压降。
a.在主回路的“3”端与MOS管的“23” 端之间串入安培表,主
回路的“4”端与MOS管的“25”端相连,在MOS管的“23”与
“25”之间接入电压表,将RP右旋转到底,读取一对I D与
V SD的值。
I D=28.0mA V SD=0.58V
b.将主回路的“3”端与MOS管的“23”端断开,在主回路“1”端与MOS管的“23”端之间串入安培表,其余接线与测试方法同
上,读取另一对I D与V SD的值。
I D=648mA V SD=0。
72V
c.将“1”端与“23”端断开,在在主回路“2”端与“23”端之间串入安培表,其余接线与测试方法同上,读取第三对I D与V SD的值。
I D=674mA V SD=0.72V
2.快速光耦6N137输入、输出延时时间的测试
将MOSFET单元的输入“1”与“4”分别与PWM波形发生器的输出“1”与“2”相连,再将MOSFET单元的“2”与“3”、“9”与“4”相连,用双踪示波器观察输入波形(“1”与“4”)及输出波形(“5”与“9”之间),记录开门时间t on、关门时间t off。
t on= 112ns ,t off=520ns
3. 驱动电路的输入、输出延时时间测试
在上述接线基础上,再将“5”与“8”、“6”与“7”、“10”与“11”、“12”与“11”、“14”与“13”、”16”与“13”相连,用示波器观察输入“1”与“4”及驱动电路输出“18”与“9”之间波形,记录延时时间t delay。
t delay=272ns
4.电阻负载时MOSFET开关特性测试
(1)无并联缓冲时的开关特性测试
在上述接线基础上,将MOSFET单元的“9”与“4”连线断开,再将“20”与“24”、“22”与“23”、“21”与“9”相连,然后将主回路的“1”与“4”分别和MOSFET单元的“25”与“21”相连。
用示波器观察“22”与“21”以及
“24”与“21”之间波形(也可观察“22”与“21”及“25”与“21”之间的波形),记录开通时间t on、存储时间t s、关断时间t off。
(2)有并联缓冲时的开关特性测试
在上述接线基础上,再将“25”与“27”、“21”与“26”相连,测试方法及测试量同上。
5.电阻、电感负载时的开关特性测试
(1)有并联缓冲时的开关特性测试
将主回路“1”与MOSFET单元的“25”断开,将主回路的“2”与MOSFET单元的“25”相连,测试方法同上。
(2)无并联缓冲时的开关特性测试
将并联缓冲电路断开,测试方法同上。
6.不同栅极电阻时的开关特性测试
电阻、电感负载,有并联缓冲电路
(1)栅极电阻采用R6=200Ω时的开关特性。
(2)栅极电阻采用R7=470Ω时的开关特性。
(3)栅极电阻采用R8=1.2kΩ时的开关特性。
7.栅源极电容充放电电流测试
电阻负载,栅极电阻采用R6,用示波器观察R6两端波形并记录该波形的正负幅值。
正幅值为 4.16V 负幅值为332mV
8 .消除高频振荡试验
当采用电阻、电感负载,无并联缓冲,栅极电阻为R6时,可能会产生较严重的高频振荡,通常可用增大栅极电阻的方法消除,当出现高频振荡时,可将栅极电阻用较大阻值的R8。
六.实验总结
1.分析栅极电阻大小对开关过程影响的物理原因。
开关速度由电容和电阻的时间常数决定,改变栅极电阻大小会改变时间常数,进而影响开关过程。
2.消除高频振荡的措施与效果。
增加栅极电阻可以消除高频振荡。
产生高频振荡的原因是在开关通断时,mosfet的结电容的充放电动作流过栅极回路,如果存在电感就会产生一个电压尖峰(U=L*di/dt)。
增加栅极电阻,充放电电流会减小,在结电容不变的情况下充电时间(dt)会变长,从而减小尖峰的峰值,也就是消除了高频振荡。
3.实验的收获、体会
通过这个实验我熟悉了MOSFET主要参数的测量方法和MOSFET开关特性的测试方法,了解了数字示波器的使用,并联缓冲的作用,以及高频振荡产生的原因等。
