铁路路堑桩板墙施工技术交底书 建筑组织设计施工项目方案建筑方案

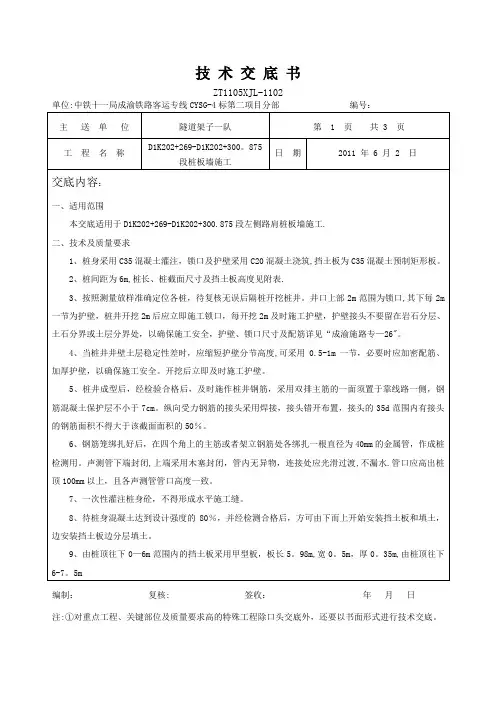

桩板墙施工技术交底书
技术交底书
ZT1105XJL-1102
单位:中铁十一局成渝铁路客运专线CYSG-4标第二项目分部编号:
编制:复核: 签收:年月日
注:①对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。
②“技术交底书”一式二份,一份作为施工依据,一份留存备查,并办理交接手续。
技术交底书
ZT1105XJL-1102
编制: 复核:签收:年月日
注:①对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。
②“技术交底书”一式二份,一份作为施工依据,一份留存备查,并办理交接手续.
技术交底书
ZT1105XJL—1102
编制:复核: 签收:年月日
注:①对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。
②“技术交底书”一式二份,一份作为施工依据,一份留存备查,并办理交接手续。
D1K202+269-D1K202+300.875段左侧路肩桩板墙数据统计表。

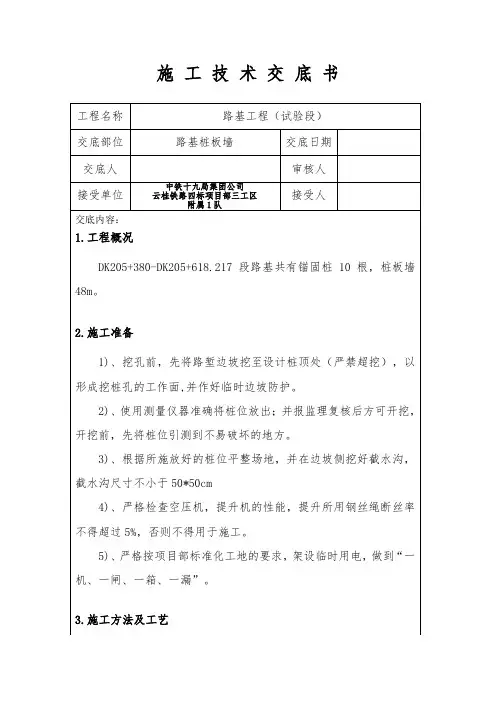

路基桩板墙技术交底
施工技术交底书→检查验收→制安钢筋→放混凝土串筒→浇筑桩身混凝土(随浇随振)。
3.2.2挖孔桩施工方法1)施工准备首先测定桩位、平整场地;调试设备;修筑出碴道路2)孔口部分处理根据桩孔孔口段土质情况将井口挖至1.2m深时,即采用与C20钢筋混凝土浇注成锁口。
用来防止下节井壁开挖时井口沉陷。
锁口顶面平整,并略高出原地面200mm。
T形桩锁口侧面图T形桩锁口断面图3)桩孔开挖开挖采取边挖边护的方法。
对矩形桩施工,每节挖深2m;对T 形桩施工每节挖1m,然后浇筑混凝土护壁,护壁厚根据地质情况具体确定。
遇到特殊地质时开挖深度视地质情况确定,如石质风化易破碎或有地下水出露地段,井壁容易发生坍方,每节开挖深度相应缩短,整体岩层直接开挖,不护壁。
为减轻开挖时对井壁的震动,土质地段采用人工从上到下逐段用镐、锹进行,坚硬土层用锤、钎或风镐破碎,挖土次序先中间后周边挖孔软岩地段采用人工配合风镐进行,桩基嵌岩深度范围不得采用爆破施工。
开挖过程中遇到地质破碎的地带用钢箍或木头加强支护,同时加紧护壁的施工,使护壁尽快达到固壁作用。
施工中随时检查孔径、中线及标高,每次开挖后都作好井身地质的观察和记录,描绘地质柱状图,地质与设计不符时报请监理工程师,并采取相应的处理措施。
4)出碴由于实际施工场地狭窄,桩内出碴采用孔内人工装碴,卷扬机垂直提升,井外人工配合手推车运输的施工方法出渣。
5)护壁施工挖孔桩护壁采用 C20混凝土,300mm厚,配分布筋φ10间距250,主筋φ10间距250,以保护挖孔桩周围土体,大样见下图。
T形桩挖孔桩护壁侧图T形桩挖孔桩护壁断面图矩形桩护壁侧图矩形桩护壁断面图护壁混凝土灌注采用提升设备运送混凝土,小型插入式振捣器声测管安装布置图地。
④灌注混凝土前应对孔径、孔深、孔型全部检查并报监理工程师,经检验合格后方可灌注混凝土。
⑤凝土采用搅拌站集中拌和,灌车运输至现场,直接入模。
⑥注支架采用移动式的,事先拼装好,用时移至孔口,以悬挂串筒,漏斗底口。
某铁路路堑桩板墙施工技术交底书
某铁路路堑桩板墙施工技术交底书1.引言本文档旨在对某铁路路堑桩板墙施工的技术要求进行规范和说明,确保施工过程中严格按照技术指标操作,保证工程的安全、稳定和质量。
2.施工工艺2.1 路堑桩基础施工前应进行勘测,根据设计要求进行开挖。
挖到规定的深度后进行沉桩或灌注桩,桩的直径应符合设计要求及工艺标准,同时保证桩身的垂直性。
2.2 桩板墙施工2.2.1 板墙竖向的控制板墙应按设计要求进行分块施工,每一块之间应留有一定的伸缩缝,水平和垂直方向的控制应满足设计要求。
板墙的基础基本级应水平,并应根据标高要求采取必要措施保证水平度。
2.2.2 钢支撑和拉杆当挖沟深度超过2.5米时应加设钢支撑和拉杆支撑板墙,以防止桩侧土壤的塌方。
在设置钢支撑和拉杆的过程中应注意加强支撑钢的稳定性,并且要在每一块板墙的上端和下端设有钢支撑和钢撑杆保证板墙的稳定性。
2.2.3 桩的垂直度和平整度板墙施工完成后,应对桩的垂直度和平整度进行检查,如若发现问题,及时采取补救措施。
2.2.4 桩身的清理和处理在挖完每一桩基础后,应对基础内部进行清理,避免外部杂物进入,防止影响桩的稳定性和整个墙体的客观影响。
2.3 预应力锚杆的施工预应力锚杆的设置应满足设计要求,并且吊装前应对塞口进行检查,避免在安装过程中产生问题。
2.4 设备要求施工所需的设备应符合国家标准及相关规定,并应经过质量检测合格,如电锤、钻机、起重机等设备,应进行定期维护。
2.5 施工管理施工方应根据相关规定建立施工现场安全管理计划,制定施工安全方案,加强现场管理,确保施工安全。
3.质量要求3.1 强度水平路堑桩板墙施工后应达到设计要求的强度水平,并经必要的检测合格。
3.2 稳定性路堑桩板墙应能够保持稳定并耐久,经得起自然风险的考验。
3.3 孔位准确性在施工过程中,孔位的准确性应满足设计要求和工艺标准要求。
3.4 表面平整度板墙的表面应做到平整平滑,按设计要求相应水平的标高。
4.验收标准铁路路堑桩板墙施工完成后,应由有资质的质量检测机构进行验收,验收合格后方可交付使用。

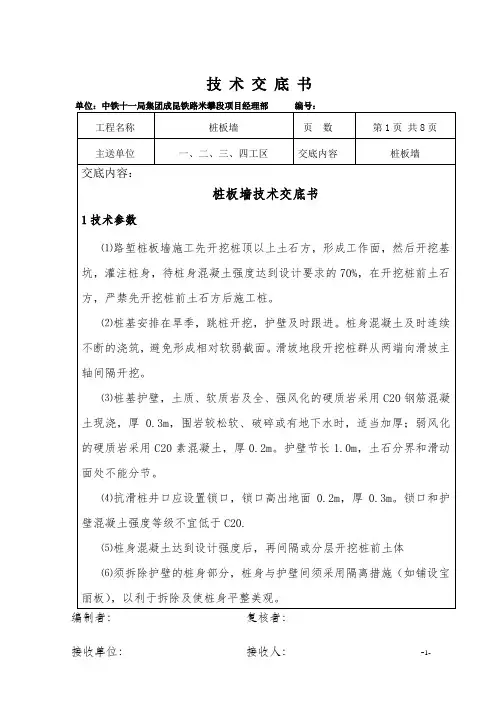

桩板墙技术交底书
单位:中铁十一局集团成昆铁路米攀段项目经理部编号:
工程名称
桩板墙
页数
第4页共8页
主送单位
一、二、三、四工区
交底内容
桩板墙
交底内容:
Ⅰ施工准备
(1)平整场地,清除坡面危石浮土;坡面有裂缝或坍塌迹象者应加设必要的保护措施,铲除松软的土层并夯实。
(2)施测墩台十字线,定出桩孔准确位置,设置护桩并记录,经常检查校核。
⑵桩基安排在旱季,跳桩开挖,护壁及时跟进。桩身混凝土及时连续不断的浇筑,避免形成相对软弱截面。滑坡地段开挖桩群从两端向滑坡主轴间隔开挖。
⑶桩基护壁,土质、软质岩及全、强风化的硬质岩采用C20钢筋混凝土现浇,厚0.3m,围岩较松软、破碎或有地下水时,适当加厚;弱风化的硬质岩采用C20素混凝土,厚0.2m。护壁节长1.0m,土石分界和滑动面处不能分节。
⑷抗滑桩井口应设置锁口,锁口高出地面0.2m,厚0.3m。锁口和护壁混凝土强度等级不宜低于C20.
⑸桩身混凝土达到设计强度后,再间隔或分层开挖桩前土体
⑹须拆除护壁的桩身部分,桩身与护壁间须采用隔离措施(如铺设宝丽板),以利于拆除及使桩身平整美观。
技术交底书
单位:中铁十一局集团成昆铁路米攀段项目经理部编号:
(3)每个孔桩开挖前,将孔位四周的场地整平,并进行夯实。锁口采用C25混凝土施工成矩形,且高出地面30cm。锁口四周场地平整后,采用7.5#水泥砂浆抹面,厚度1cm。平整面积根据现场实际情况确定。
(4)孔口四周挖排水沟,完善排水系统,及时排除地表水,并搭设孔口雨蓬。
(5)安装提升设备,布置好出碴道路,合理堆放材料和机具,避免增加孔壁压力,不影响施工。
Ⅷ浇注混凝土及养生
混凝土采用一次浇注成型的方法,钢筋笼吊装完成后,进行地面以上部分桩身模板支立,经检验合格后,浇注桩身混凝土。
路堑桩板墙施工方案(中铁十一局)
目录1 编制原则及编制依据 (2)1.1 编制依据 (2)1.2 编制原则 (2)2 工程概况 (2)3 施工部署 (3)3.1 施工工序 (3)3.2 施工准备 (4)3.3 工期安排 (4)3.4 机械设备与人员安排 (4)3.5 施工方案选择 (5)4 施工方法及要点 (5)4.1 挖孔桩施工 (5)4.2 桩间板预制及安装 (11)5 安全保证体系及安全保证措施 (13)5.1 安全保证体系框图 (13)5.2 安全检查 (14)5.3 桩板墙施工安全保证措施 (15)6 质量保证措施 (16)6.1 原材料、成品和半成品进场验收制度 (18)6.2 仪器设备的标定制度 (18)6.3 技术交底制度 (18)6.4 测量复核制度 (19)6.5 三检制度 (19)6.6 施工资料记录整理 (19)6.7 桩板墙施工质量控制措施 (19)7 文明施工与环境保护措施 (21)1 编制依据及编制原则1.1 编制依据《建筑边坡工程技术规范》(GB50330-2002);《锚杆混凝土支护技术规范》(GB50086-2001);《岩土锚杆(索)技术规程》CECS 22:2005;《公路桥涵设计通用规范》(JTG D60-2004);《地下工程防水技术规范》(GB50108-2008);中华人民共和国《工程建设标准强制性条文》;《中华人民共和国环境保护法》《建设工程安全生产管理条例》《建设项目环境保护管理条例》《混凝土质量控制标准》(GB 50164-92)《钢筋焊接及验收规程》(JGJ18-2003)《建设工程项目管理规范》(GB/T50326-2006)《工程测量规范》(GB 50026-2007)《建筑基坑支护技术规程》(JGJ 120-99)《建筑边坡工程技术规范》(GB 50330-2002)《城镇道路工程施工与质量验收规范》(CJJ 1-2008)《给水排水管道工程施工及验收规范》(GB50268-2008)《混凝土结构工程施工质量验收规范》(GB 50204-2002)《建设工程文件归档整理规范》(GB/T 50328-2001)《建筑施工高处作业安全技术规程》《施工现场临时用电安全技术规范》《施工现场临时用电安全技术规程》(JGJ46-2005)《建筑施工安全检查标准》(JGJ59-99)《建筑施工现场环境与卫生标准》《建筑施工高处作业安全技术规范》《建筑施工安全检查标准》《建筑工程质量管理条例》《建筑工程安全生产管理条例》结合现场实际情况,经深入调查研究,并结合我单位多年的施工实践、配套设备、施工能力、施工管理的先进性、科学性、有效性、技术力量和经济实力以及历年施工类似工程所获得的丰富经验。
桩板墙施工安全技术交底
桩板墙施工安全技术交底
一、引言
桩板墙是一种常用的支挡工程结构,其施工安全至关重要。
本文将对桩板墙施工中的安全技术进行交底,以确保施工过程中的安全性和质量。
二、施工前的准备工作
1. 工程准备阶段,必须编制详细的施工组织设计,并进行项目安全论证。
2. 根据施工图纸,确定桩板墙的施工方案,明确施工的方法和步骤。
3. 准备所需的施工材料和设备,并进行检查和验收。
确保施工材料的质量和设备的安全性。
4. 按照规定的程序组织力量进行施工前的安全交底工作,明确施工过程中的安全责任和应急措施。
三、施工过程中的安全技术措施
1. 桩基施工
a. 在开始桩基施工之前,应进行现场勘察,确保施工现场符合施工要求。
b. 钻孔机械在工作前,应检查机械设备的安全性能,确保操
作人员具备相关的技能和证书。
c. 检查土体的稳定性,采取相应的支护措施,确保施工人员的安全。
d. 严格控制钻孔的倾斜度和钻孔深度,避免发生事故。
2. 桩配筋和浇筑混凝土
a. 配筋工作应在桩基钻孔完成后立即进行,确保配筋的准确性和稳定性。
b. 在浇注混凝土前,应检查模板支撑系统的完整性和稳固性,避免模板倒塌事故。
c. 按照设计要求和施工规范进行混凝土的浇筑,并严格控制浇筑质量和时间,确保桩的强度和稳定性。
桩板式挡土墙安全技术交底书
桩板式挡土墙安全技术交底书一、前言桩板式挡土墙是一种常用于公路、铁路、市政基础设施、城市绿化等工程中的土方支护结构,其具有良好的抗侧力能力,可有效地保护工程和人员的安全,是一种十分可靠的工程结构。
然而,随着工程规模的扩大,人们对桩板式挡土墙的安全性要求也越来越高。
为了保障工程项目的顺利进行和人员的安全,必须严格遵守桩板式挡土墙的施工规范和安全技术要求。
本文档就是为了确保桩板式挡土墙的安全进行撰写的,希望能给工程施工方提供一些有用的指导和建议,以提高工程建设的安全性和科学性。
二、桩板式挡土墙的安全技术要求2.1 材料选择桩板式挡土墙的构建材料应符合国家相关标准,包括挡土墙、挡土墙桩及连接件等。
所选材料的质量应符合以下标准:•汽车钢丝锚杆应符合《汽车钢丝锚杆技术条件》;•除常规混凝土外,所有混凝土应符合《钢筋混凝土标准》;•所有钢材应符合《建筑用钢材标准》。
2.2 施工规范在施工过程中,应严格按照设计文件要求进行施工,施工过程中的各项指标应符合规范要求。
具体要求如下:•地基处理应满足地基承载力要求;•吊装、安装、浇筑过程中各工序的安全应受到特别关注,防止事故;•挡土墙前方和挖土墙后方的疏松及处理应符合标准要求;•墙与桩连接应符合设计要求,连接节点应符合标准要求;•墙体的拼装应符合设计要求;•墙体后方筑起纵向隔墙,纵向间距应符合标准要求;•墙体桩顶应满足高程标高和水平控制要求。
2.3监督检查监督检查是保障施工质量和工程安全的关键措施之一。
监督检查应由工程施工方、监理单位和国家有关部门共同进行。
监督检查内容应包括:•问题整改是否及时;•施工情况与设计要求是否符合;•施工现场是否符合安全规定;•施工设备是否符合要求。
三、桩板式挡土墙的施工安全规范3.1 施工前准备工作施工前,应对施工现场和施工设备进行检查。
对于不符合安全要求的问题,应及时整改。
施工准备工作包括:•确定施工方案,并按照施工方案进行布置;•对施工现场进行安全检查,并标示出安全警示标志;•对大型机械进行检查并确认其合法性;•确定土方作业范围,划定各施工分部工程的责任范围;•确保现场供电、供水、供气等安全及规范化;•确认草图和图纸是否符合现场实际。
桩板墙施工技术交底
施工技术交底编号工程名称桩板墙交底日期2011年8月26日施工单位中冶交通百靖高速20标分项工程名称K86+239~K86+313段桩板墙技术交底人审核人接受交底人签名:桩板墙施工技术交底一、编制目的为了更好的指导施工生产,规范现场作业人员的施工,以达到保护现场作业人员的生命安全,保证工程质量,加快工程进度以及维护广大员工的切身利益的目的,特编制本合同段桩板墙工程技术交底文件。
二、编制依据2.1.施工承包合同2.2.目前所持有的施工图设计文件2.3.总体施工施工组织设计2.4.《公路桥涵施工技术规范》(JTJ041-2000)2.5.《公路工程技术标准》(JTGB01-2003)2.6.《公路工程质量检验评定标准》(JTGF80/1-2004)2.7.《公路工程施工安全技术规程》(JTJ076-95)三、适用范围本技术交底文件适用于百靖高速公路第20合同段的k86+239~K86+313段桩板墙工程作业施工。
四、工程概况本桩板墙工程位于本合同段末尾高填方段路基上。
本段桩板墙设计工程量如下:抗滑桩81根,其结构尺寸为2m×2.8m,桩长在20m~26m之间变化;挡土板共67块.五、各分项工程施工方案1、抗滑桩桩基本工程设计抗滑桩共13根.在浇注混凝土前,对桩基基坑内的积水用潜水泵抽出,并对基坑底沉渣进行清理。
清渣采用人工配合小型提升设备进行,出渣必须使用专用塑胶桶,不得使用竹制簸箕。
桩基混凝土原则上浇注干混凝土。
由于桩基混凝土的倾落高度在10m~13m,所以必须采用料斗与串筒下料。
串筒安装至离基坑底1.5m~2m,以防止混凝土在倾落过程中离析。
混凝土在基坑内布料时,要在整个基坑断面上均匀布置。
基坑内操作人员控制串筒出料口先沿基坑四周均匀布料,最后在中间布料,严禁集中在中间一个位置布料,以防混凝土在流动过程中产生骨料与浆体分离。
混凝土的浇筑过程中,采用分层浇注法,每层厚度控制在30cm左右。
桩板墙技术交底
挖孔 砼护壁浇筑 孔底清理
钢筋下料
桩身钢筋绑扎 预埋钢管定位 桩地上部分模板安装
桩身砼灌注
土石方开挖
钢筋砼挡板预制
安装钢筋砼挡板
3、 报检程序: 挖桩成孔--施工队自检—自检合格报项目部路基队技术 人员复检--复检合格后由项目部技术人员报监理工程师现场检验-监理工程师—监理检验合格后对桩顶以下 10 米砂浆抹面、 宝丽板处
抗滑桩钢筋骨架安装尺寸许可偏差
序号 1 2 3 4 5
项目 钢筋骨架长度 主筋间距 钢筋骨架直径 箍筋间距 钢筋骨 mm ±20 mm 2%
8、 因为设计路面以上 10 米部分桩板墙锚固桩外露, 为确保外形平整美 观, 桩基在成孔过程中护壁内侧摸一层薄砂浆使桩内壁平整, 再将 宝丽板钉到砂浆层上作为隔离层。
理—项目部技术人员检验—检验合格后开始绑扎钢筋—施工队自检 合格—报项目部技术人员复检—复检合格准备浇筑桩身混凝土 4、 路堑开挖至桩板墙桩顶位置时停止开挖, 修整桩顶平台, 由测量人 员测量放样处锚固桩中心位置及开挖线, 并设置护桩。 5、 在桩板墙位置四面设置围栏, 围栏由纵横钢管和防护网组成, 在围栏 外设置截水沟, 桩 2 米范围内严禁堆放任何物品, 设专员指挥车辆调 度。 6、 锚固桩采取人工挖孔, 且挖孔从两头向中间跳桩开挖, 跳桩不少于 两根, 待开挖桩浇注砼达成 75%设计强度后再进行相邻锚固桩开挖, 护壁和锁口采取 C25 钢筋砼,且开挖桩孔断面尺寸不得小于桩设计尺 寸加护壁厚度之和。在测量人员放出桩位中心及开挖线后, 开挖 2 米 深时立刻施做锁口和护壁,且锁口高出地面 55cm, 锁口径向厚度 35cm, 护壁径向厚度 30cm。锁口以下每开挖 1 米紧跟施作护壁, 以起 到保持孔壁稳定, 预防坍塌, 确保施工安全。见锁口和护壁设计图。 如遇岩石则采取非电毫秒雷管孔内微差爆破进行开挖。成孔后验收标 准以下表:
铁路工程桩板墙施工方案
铁路工程桩板墙施工方案由于山区铁路的地形及地质比较特殊,线路通过处大部份处于陡坡或坡积土地带,因此,设计院在路基设计时有较多的地段均采用了桩板墙设计,桩板墙分两种:一种直接在桩后安装挡土板,另一种是外挂式桩板墙,桩与板的连接采用U型螺栓连接。
因此,外挂式挡土板的施工,在灌注桩前应预埋U型螺栓,待桩身灌注完后,土体开挖完成则可见预埋的U型螺栓,预埋的螺栓必须精确。
1.施工方法1。
1孔桩施工:1.1。
1桩的施工采用跳桩施工,即1#、3#、5#、7#……首批进行。
1.1.2孔口开挖后应作好锁口及护壁,以策安全。
1。
1。
3基岩为石质时,孔内应采用弱爆破。
1.1。
4采用人力绞车或卷扬机出碴,以加快施工进度.1.1。
5砼采用机械拌合,插入式捣固器振捣.1.1。
6钢筋笼应符合设计及规范要求。
1.1.7待单号桩完成后,方可进行双号桩施工。
1.2挡墙施工采用常规施工方法,基坑开挖采用分段跳槽开挖。
1.3桩板施工,采用现场预制,机械吊装。
2.施工工艺流程图施工工艺流程图13。
劳动力组织及进度指标根据施工难度大,工期要求紧的特点,针对锚固桩采跳槽开挖,开挖顺序为9、7、5、3、1同时开挖,待挖至设计标高后灌注砼。
开挖锚固桩前应准备充足砂、石等材料至工点;开挖过程中,做好防护工作,井上井下随时保持联系,做好安全防护;边开挖边护壁,开挖的同时,准备锚固桩钢筋.锚固桩施工,必须保证足够的人员,确保进度要求。
同时,爆破器材、通风器材等,均要给予足够的配置,统计如下:4.主要施工机械数量表每日按3~4m进尺,每进尺0.3~0.5m计算,锚固桩在无特殊因素影响下,每月可完成90~120m。
5.质量控制要点5.1当锚固桩及路基挡墙完成后,开挖桩后坡土,安装挡土板。
采用吊车吊装安装挡土板。
挡土板安装要求中线、标高、位置正确,表面平整,光洁度好。
5。
2桩前土石主及重力式路堑墙施工5。
2。
1据设计,锚固地段桩前弃土,全部采用纵向移挖作填填筑路基,因此,墙后板安装前必须:(1)将墙前土移挖作填;(2)开挖重力式挡土墙基础;(3)挡土墙施工。
桩板墙技术交底
技术交底书技术交底书表格编号1510项目名称新建至铁路(段)站前工程QNFJZQ-1标第1 页共7 页交底编号LJ-5工程名称区间路基工程设计文件图号衢宁施(路)-113-1 衢宁施(路)-113-2 衢宁施(路)-113-3 衢宁图集施(路)-061、062施工部位DK220+862.75~DK220+905.25桩板墙交底日期2016.3.23技术交底容:1、技术交底围本技术交底适用于DK220+862.75~DK220+905.25 C35混凝土桩板墙。
2、设计情况DK220+849.25~DK220+993.53段路基工点全长144.28m,前接源头大桥,后接源头1号中桥,属于陡坡路基。
其中DK220+849.25~DK220+980段左侧边坡分布有围岩、落石,需加强边坡落石防护设计。
DK220+862.75~DK220+905.25采用C35混凝土桩板墙形式防护。
3、编制依据《DK220+849.25~DK220+993.53路基横断面设计图(衢宁施【路】-113-1)《DK220+849.25~DK220+993.53陡坡路堤设计图》(衢宁施【路】-113-2)《DK220+849.25~DK220+993.53陡坡路堤设计图》(衢宁施【路】-113-3)《路基工程设计与施工参考图集》《铁路工程施工质量验收标准》(铁建设【2007】159号)《铁路路基施工质量验收标准》(TB10414-2003)《铁路混凝土工程施工质量验收标准》(TB10424-2010)8、桩板墙施工(1)挖孔施工①在桩位场地平整后,在场地周围作好截水沟。
然后放样定位,作好护桩后,人工开挖,待第一节孔桩开挖后在孔口浇筑高于地面0.3m的钢筋混凝土锁口圈梁,防止地表水和杂物进入孔。
②锚固桩开挖应遵循隔一挖一的原则,跳孔开挖,桩孔开挖采用分节挖土法,人工手持风镐、十字镐、爆破从上到下逐层挖掘,铁锹铲土装入提升吊桶,由卷扬机提至地面后,用手推车运至临时堆土场集中堆放。
桩板式挡土墙安全技术交底书
2.8
米;两边开挖线距桩点中心各 1.5 米。采取松动爆破后 , 挖机隔孔挖出 “U”型
槽(如图 3-2 :第一阶段放桩后开挖图中,开挖第 1、3、5、7、9、11、13 号桩,
第 2,4,6,8,10、12 号桩暂不挖),并确保开挖后岩面平顺、稳定,且有足
够空间支模板。
堑顶
一级边坡
二级边坡
6m
1
人数 14 2 1 2 20 2
备注
每孔 2 人,隔孔开挖 操作、维护 负责用电安全及维护 要求持有爆破证、 专业技能强 每井井上 1 人,井下 2 人 负责安全或零星工作
配备管理人员 1 名,要有相关的专业技术知识和管理经验。 施工人员 20 人, 其中机械操作人施工队伍配备管理人员 2 名,要有相关的专业技术知识和管理
石武铁路客运专线工程 路基边坡支挡工程
桩板式挡土墙分项工程施工技术交底
编制: 审核: 审批:
单位:中铁二十三局石武线六项目部 时间: 2009 年 5 月 22 日
石武铁路客运专线
施工单位 单位工程 分项工程
编制依据
桩板式挡土墙分项工程施工技术交底
中铁二十三局石武线六项目部
编号:
路基工程 (DK1062+220~ DK1066+325)
验。
1.3 施工设备
序号 机械名称
规格型号
单位
数量
1
风镐
7655 型
台
10
2
空压机
12m3/min
台
4
3
发电机
80kw
台
2
4 电动卷扬机
人工自焊
台
65ຫໍສະໝຸດ 挖机卡特尔台
1
桩板墙技术交底
3、护壁:采用HPB235φ10钢筋,采用C25混凝土。
三、施工顺序
施工准备→施工放样→安设孔口护壁及提升设备→分段挖孔、施作护壁→成孔检测→锚固段桩身钢筋制作、绑扎→锚固段混凝土浇筑→自由段钢筋制作、绑扎→立模→浇筑混凝土→安装挡土板→板后反滤层施工→施工完毕。
7.停止或暂停挖孔时必须加盖护盖,夜间红灯警示,严防人畜掉落。
8.群桩挖孔作业,应确保安全作业间距:
A.当相邻桩净距小于2.5m时,应采用间隔开挖方式施工;
B.排桩跳挖的最小净距不小于4.5m;
C.相邻5m范围内有桩孔浇注砼时,应停止本孔作业,孔内人员全部撤离,严防振动产生塌方事故。
9.拌好的混凝土应通过传送筒由地面倒入基坑,并用震捣器捣固。桩板墙段板位置的侧沟平台应伸入板后0.3m,兼做拱板基础。边坡开挖后如有松动岩石应先进行清除然后施工。
四、施工方法:
1、放线:根据施工要求现场放样确定桩板墙位置。
2、孔桩开挖:人工开挖3.1×3.35m,锚固端设计桩长为8m。
3、桩身:Ⅰ型桩2.5×2.75×22m,其中锚固段长10m,自由段长12m。
Ⅱ型桩2.5×2.75×20m,其中锚固段长10m,自由段长10m。
桩中到中间距6m,图中①②③号桩为Ⅰ型桩,④号桩为Ⅱ型桩。①②③④号桩底设计高程见“衡茶吉施路01-15-02”图所示。
4.人工挖孔桩时孔内作业人员必须正确佩戴安全帽,使用安全带,自系的“强提保险绳”不得随意摘除。
5.人工挖孔桩孔内作业人员下孔前应先用气泵往孔内送风,并检查确认无误,才允许下孔作业。挖孔深度超过10m后,应不间断送风,孔内作业时间每人连续不超过2小时,孔外应有专人监护。
桩板墙二级施工技术交底(含安全)
承包单位:X合同号:X
监理单位X编号:
工程名称
路基工程
交底提要
桩板墙施工技术交底
编制
审核
交底内容
一、编制依据
《新建铁路张家口至呼和浩特施工图路基设计大样图集》
《新建铁路张家口至呼和浩特铁路施工图路基设计图》(图号:张呼施路-87、91)
《高速铁路路基工程施工技术指南》铁建设【2010】241号
12.锚索孔内采用空地返浆法一次注浆,灌注M40水泥砂浆,使用Po42.5及以上普通硅酸盐水泥。
13.锚索施工工序:钻孔→清孔→锚索制作→锚索安装→注浆→养护→锚索张拉→补张拉及锁定→锚头封闭。
14.锚孔注浆达到设计强度的70%时才能进行张拉,张拉前必须对张拉机具进行标定,避免出现误差。
15.锚索孔必须采用风动钻进,严禁水冲钻进。如遇底层松散易坍孔时,应采用跟管钻进技术。
8
桩身混凝土灌筑速度、完整性
桩身混凝土灌筑应连续、完整
全部检查
低应变动力检测或声波透射法
9
预埋件设置
桩身地上部分应按施工图预埋铁件或设牛脚,其规格、尺寸数量应符合施工图要求
全部检查
观察、尺量、
计数
挡
土
板
10
挡土板混
凝土强度
挡土板混凝土强度等级应符合施工图要求
每100m3混凝土取1组试件,不足100m3亦取一组
全部检查
观察、尺量
5
竖向主筋
接头位置
竖向主筋或其他钢材的接头应避开土石分界和滑动面处接头分布应符合施工图要求
全部检查
观察、尺量
6
钢筋接头
施工质量
应符合TB1024-2010的有关规定
桩
路堑桩板墙施工方案
一、编制依据 (1)二、工程概况 (1)(一)工程概况 (1)(二)工程数量 (2)三、施工组织安排 (2)(一)施工组织机构 (2)(二)施工进度安排 (3)三、施工工艺流程及施工方案 (3)(一)施工工艺流程 (3)(二)施工方案 (3)四、进场机械配置 (9)五、管理措施 (9)(一)质量保证措施 (10)(二)安全保证措施 (10)(三)环境保护措施 (12)(四)文明施工措施 (12)(五)防汛措施 (13)(七)消防措施 (14)六、引用的规范 (15)(一)设计文件 (15)(二)施工规范 (15)一、编制依据1、中标通知书、施工合同书及业主指导性施工组织设计。
2、中国中铁二院工程集团有限责任公司提供的本工程相关设计说明及施工图等文件。
3、《现行铁路工程建设标准规范目录》文件中相关的规范、标准、规程、规则。
4、成都铁路局、成都铁路局贵阳建设指挥部下发的标准化汇编文件及相关的管理办法。
5、中铁六局集团有限公司ISO9001质量管理体系、ISO14001环境管理体系、GB/T28001职业健康安全管理体系,集团公司的项目标准化管理手册、程序文件。
6、现场各种资源、环境的调查资料。
7、我单位的技术装备及多年积累的施工技术和管理经验.二、工程概况(一)工程概况本段属黔北低中山地貌,地面高程1250~1290m,相对高差40m,自然横坡5°~ 35°。
线路中心最大挖方高度约28.5m,中心最大填方高度约8m,路基段大多为耕地,山间斜坡上基岩零星出露。
本工程设计里程为D3K329+555~D3K329+743,线路左侧长188m,其中D3K329+563.25~D3K329+738.75段线路左侧设置路堑桩板墙,长175.5m。
D3K329+555~D3K329+563。
25段线路左侧长8.25m,D3K329+738。
75~D3K329+743段线路左侧长4.25m,设置重力式路堑挡土墙。
桩板式挡土墙安全技术交底书
石武铁路客运专线工程路基边坡支挡工程桩板式挡土墙分项工程施工技术交底编制:审核:审批:单位:中铁二十三局石武线六项目部时间:2009年5月22日石武铁路客运专线桩板式挡土墙分项工程施工技术交底编号:施工单位中铁二十三局石武线六项目部单位工程路基工程(DK1062+220~DK1066+325)分部工程路基边坡支挡分项工程桩板式挡土墙时间2009年5月22日编制依据1、《客运专线铁路路基工程施工技术指南》(铁建设:〔2005〕160号)2、《客运专线铁路路基工程施工质量验收暂行标准》(铁建设:〔2005〕160号)3、设计图说明4、类似工程施工经验交底内容本段路基前接陈家湾大桥,后接大湾大桥,对应里程为DK1063+888.73~DK1065+137.27,路基长1248.54m. 该段路基位于低山丘陵及山间谷地区,地势有一定起伏。
山坡自然坡度为20º~30º,植被发育;山间谷地呈狭长条带状蜿蜒展由于丘陵间,地势较平坦,多辟为旱地、水塘及少量村舍等。
该地主要岩层分布有粉质黏土、淤泥质粉质黏土、角闪片麻岩等。
DK1063+928.875~+9911.125右侧设C30钢筋混凝土桩板墙支护,一种桩型I型桩为锚固桩,共13根,桩截面2.25m×2.5m,桩间距5m(中—中),桩长12.5~13m。
锚固桩桩身采用C30钢筋混凝土现场浇注,侧沟平台以上部分于桩两侧高厚0.4、宽0.3m牛腿,牛腿长度随桩悬臂段长变化。
锚固桩基坑采用C15钢筋混凝土护壁,厚0.3m。
桩间土采用间距1.5m、长4m锚杆进行临时防护,锚孔直径50mm,孔内设1根22mmHRB335级钢筋;桩间板采用C30钢筋混凝土现场预制的槽形板,支承于牛腿,A型板长×宽×高=2.55×0.2×0.5m,板背设RCP-X715D型渗排水材料,其后设其后设全卵石反滤层,厚0.5m,板下设0.3m厚C15混凝土条形基础。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
施工技术交底书编制单位中铁十四局五公司向莆铁路FJ-3A标项目部工程部主送单位土石方施工队日 期工程名称DK453+113.81~+363.15路堑桩板墙根据图号向莆施图(站)路基工程设计详图交底内容:一、工程概况向莆施图(站)13-2-3图(长庆站站前工程施工图)区间里程为DK452+400~DK453+994,全长1594米。
其中DK453+113.81~+363.15右侧,桩基共计33根,桩间距5m。
尺寸详见:(1)向莆施图(站)13-2-1(2)向莆施图(站)13-2-2(3)向莆施图(站)13-2-3(4)路基工程设计详图。
二、施工准备1、施工队必须配备足够的脚手架、模板等施工机具、人员,确保施工进度。
2、施工前对机械进行全面检查、检修,确保施工机械的良好工作效率。
3、施工队必须配备技术人员一名,技术人员必须精通相关工程施工技术,懂测量,平常加强路基施工技术指南、路基验标、施工图纸的学习。
加强与项目部技术、测量、试验人员的沟通。
挖孔桩施工工艺流程图2)护壁砼采用就地灌注,护壁模板采用组合钢模板组合而成,腕扣式钢管架支撑加固。
护壁支模中心线以十字线对中,吊大线锤作中心控制用,以基准点测量孔深,以保证桩位、孔深和截面尺寸正确。
护壁砼采用机械拌合,手推车运输,卷扬机或人工吊斗入模,插入式振动器振捣密实。
2、桩柱施工1)桩柱钢筋在加工场加工成型,运至现场绑扎,搭接接头交错设置,汽车吊吊装就位,报请现场监理检查合格后,进行桩身砼的浇注。
2)砼采用拌合站集中拌合,混凝土罐车运输,漏斗导管法入模。
3)桩柱钢筋现场绑扎,模板采用定型钢模,现场按设计坡度支立、加固稳固,搭设钢管架施工平台,浇注桩柱砼。
4)桩柱砼施工完毕后采用塑料薄膜缠绕,洒水养生,至砼达到设计强度。
3、面板预制1)挡土墙面板在预制场内集中预制,模板采用定型加工钢模,保证面板凸、凹尺寸准确。
2)面板预埋拉筋环按设计要求采用圆钢加工,钢筋严禁冷拉处理。
3)面板砼采用拌合机拌合,人工运输、入模,平板式振动器振捣密实,覆膜法洒水养护,待砼达到设计强度后方可进行安装。
4)面板运输和堆放时单层竖立摆放,严禁平放、叠垒,底部和面板与车体之间夹垫稻草等柔软物品,防止构件破损。
4、面板组装1)面板组装前按设计标高整平基底,面板组装采用汽车吊吊装,面板卡在桩柱的卡槽内,面板与面板之间、面板与桩柱之间采用砂浆填塞,确保面板组装平顺。
2)上层面板与下层面板对缝组装,相互咬合,以增加面板的整体性。
板缝采用砂浆填塞密实,做到板缝宽窄均匀、顺直。
5、填土压实1)路基土方随挡墙施工,边组装面板,边进行路基土方施工。
挡墙背后填筑砂夹卵石等渗水性土,随路基土方填筑时回填、压实,边角压不到的部位采用小型冲击夯或平板振动夯夯实,泄水孔部位按设计要求增设反滤层。
2)土方碾压先从路基中部开始碾压,再向两边碾压,最后碾压面板附近土方。
先静压1~2遍,然后再进行振动碾压至要求密实度,最后对距面板附近范围内采用静压至要求密实度。
3)边部压实采用小型冲击夯或平板振动夯夯等小型机械作业,严禁打夯机接触面板和桩柱。
四、施工要点1、每根桩定位采用全站仪放样,桩身断面尺寸、中心位置、孔底高程、护壁厚度确保符合工程质量评定验收标准。
井下爆破、主筋焊接和砼灌注严格执行有关施工技术规范和操作规程。
2、桩孔开挖采用跳桩开挖。
桩体开挖及时施工护壁,开挖过程中,采用钢筋砼护壁,防止坍孔。
3、每次井壁开挖及衬砌立模,均从井口吊线,防止超欠挖及偏斜。
竖向主筋或其它钢筋的搭接,避免设在土石分界处和滑动面处。
4、桩体开挖成型后,可吊入钢筋笼,经过尺寸复合后可进行砼的浇注,桩体砼必须连续灌注,不得断桩。
当所有桩体浇筑完成,且砼强度达到设计强度的70%时,方可进路基土石方开挖。
5、砼护壁随着路基土石方开挖而拆除,挡板吊装放入时注意挡板两端与桩身的搭接长度。
6、灌注桩身砼前冲洗护壁,清除杂物,按要求做好铺底。
桩身砼灌注量大,灌注前充分做好各项准备工作,拌合站配有自动计量装置和足够砼的生产量,确保砼拌和质量一次浇筑全桩,不产生施工冷缝。
7、分项验收标准1)主控项目抗滑桩桩孔断面尺寸不得小于桩身设计断面尺寸加护壁厚度。
桩孔孔型应符合设计要求。
桩孔空地持力层应符合设计要求。
2)一般项目桩孔允许偏差和检验方法应符合下表规定。
序号项目允许偏差检验方法1中心位置纵向±100mm,横向+100mm,-50mm2断面尺寸不小于设计尺寸测量检查3孔底高程±50mm尺量4垂直度1%尺量五、安全质量控制ﻫ1、开挖前,从桩中心位置向桩四周引出4个桩心控制点,施工过程用桩心点来校正模板位置,有专人严格校核中心位置及护壁厚度。
桩孔开挖后,当天一次灌注完毕护壁砼,护壁砼拌和料中掺入早强剂;护壁拆模后,若发现护壁有蜂窝、漏水现象要及时加以堵塞或导流,ﻫ 2、注意防止土壁坍落及流砂事故。
在开挖过程中,如遇到特别松软的土层,流动性淤泥或流砂时,为防止土壁坍落及流砂,可减少每节护壁的高度或采用钢护筒,待穿过松软土层和流砂层后,再按一般的方法边挖边灌注砼护壁,继续开挖桩孔。
开挖流砂现象严重的桩孔可采用井点降水法。
3、挖出的土方必须及时运走,井孔口周边1m范围内,禁止堆放土石方,且堆土高度不应高于井口护筒高度。
ﻫ4、井孔周边必须设置安全防护围栏,围栏须牢固,正在开挖的桩孔停止作业或已挖好的成孔,必须设置牢固的盖孔ﻫ5、施工人员必须戴安全帽,穿绝缘胶鞋,孔内有人时,孔上必须有人监督防护;井孔周边作业人、监护人员,必须戴安全帽,严禁穿拖鞋、赤脚、酒后上岗作业。
ﻫ6、孔深挖至超过挖孔人身高时,在桩孔口或孔内装设靠周壁略低的半圆防护板(网),并随着孔深增加而往作业面下引,吊渣桶上下时,孔下作业人员应避于护板(网)下。
7、井孔内必须设置应急时使用的安全绳和软爬梯。
8、井内人员必须乘专用吊笼上下,不得乘坐吊桶或脚踩护壁上下井孔。
9、井孔内外设置对讲机或低压电铃,便于上下联系,确保通讯畅通。
10、桩孔必须每挖深0.8m~1.0m左右护壁,严禁只挖不护壁。
ﻫ 11、井底照明须用低压电源、防水带罩安全灯具或安全矿灯。
ﻫ 12、当孔深大于10m以上时,应向孔下通风,加强空气对流。
必要时输送氧气,防止有毒气体危害。
操作时上下人员轮换作业,桩孔上人员密切注意观察桩孔下人员情况,预防安全事故发生。
ﻫ13、地下水量不大时,随挖随将泥水用吊桶运出,地下渗水量较大时,吊桶满足不了排水,先在桩孔底挖集水坑,用高扬程水泵抽水。
作业人员必须离开井孔,严禁人机同坑作业。
随时观察井壁变化,遇到险情,全部人员应立即撤离井孔。
14、孔内实施爆破时,严格按照设计布眼及控制药量。
井下全部人员必须从井孔内撤离;划定安全距离,设置警戒哨,闪电雷鸣时禁止装药、接线,施工操作时严格按安全操作规程办事,爆破后向孔内强制输送清洁空气,排除有害气体,待有害气体排完后方可ﻫ 15、孔内人工凿岩时,必须戴防尘口罩。
16、施工现场电源线路,必须按“三相五线”制,并按“三级配电”“二级漏电分级”分段保护。
17、各孔井用电必须分闸,严禁一闸多孔和一闸多用。
必须一机一闸一漏一箱进行敷设。
18、孔上电线、电缆必须架空。
ﻫ 19、电箱一律采用铁质电箱,电箱应有严密的防雨措施,安装位置合适,安装牢固,进出线整齐,拉线牢固,熔丝不得用金属代替,箱内不得放其它物品。
ﻫ 20、现场电源线路及电气设备,由持证电工负责安装维护,经验收合格后,方准投入使用。
21、施工现场所有设备和机具必须做好保护接零。
22、所有机械设备的传动部位,必须装设防护罩。
23、垂直起重设备必须经常性检修维护,保证机件能够运转正常,操作灵活,按钮开关、减速器、钢丝绳、绳卡、吊钩、吊桶、吊笼等,不得带病作业。
ﻫ 24、垂直起重设备支架应牢固,应能承受一定的冲击力不至翻倒,垂直起重设备必须经检验合格后,方可投入使用。
ﻫ25、孔桩开挖应交叉进行,正在开挖或已成孔而尚未浇灌砼的桩孔其6米半径范围内不得同时开挖其它桩孔。
26、为了预防有害气体中毒和孔井内缺氧,每天作业前必须按要求先通风充氧,符合要求方准下井作业。
六、水保、环保措施严格执行并落实“三同时”、“两不”原则,即环境保护、水土保持与工程建设同时设计、同时施工、同时交付使用,不留后患、不留尾巴。
使所处的环境不受污染,确保工程顺利通过验收。
1、采取一切合理措施保护现场内外的环境,避免由于施工操作引起的粉尘、噪音等环境污染,或其他由于环境污染的原因造成的人身伤害或财产损失。
2、 确保因施工产生的气体排放、地面排水、水土流失及污染等,不超过规定数值,也不超过适用法律规定的数值。
3、采取可靠措施保证原有交通的正常通行和维持沿线村镇的居民饮水、农田灌溉、生产生活用电及通讯管线等的正常使用。
4、 严格按批准的弃碴规划有序地堆放,防止因任意堆放弃碴而降低河道的行洪能力和影响其他单位的施工以及危及下游居民的安全。
5、保护饮用水源免受因施工活动造成污染。
