关于矩形钢筋混凝土水池计算的总结
关于矩形钢筋混凝土水池计算的总结梁永涛摘要：水池是污水处理工程中常见的用人工材料修建、具有防渗作用的水处理设施。
结合某污水处理厂储泥池的设计工作，对矩形钢筋混凝土水池的设计计算进行总结。
关键词：矩形钢筋混凝土水池计算总结水池是污水处理工程中常见的用人工材料修建、具有防渗作用的水处理设施。
根据其地形和土质条件可以修建在地上或地下，即分为开敝式和封闭式两大类；按形状特点又可分为圆形和矩形两种；因建筑材料不同可分为：砖池、浆砌石池、钢筋混凝土池等。
因此，在实际工程的设计中，应充分对所设计水池的环境及结构特点进行分析，完成该水池的设计工作。
本文结合某污水厂储泥池的设计过程对矩形水池的计算进行总结一、水池结构的设计假定1、使用材料的假定在水工构筑物的设计工程中，应首先确定该水池的结构类型，该储泥池为半地下式敞口矩形水池，因此，建议采用钢筋混凝土材料。
根据《给排水工程构筑物结构设计规范》GB50069-2002第3节的规定：3.0.1、贮水或水处理构筑物、地下构筑物的混凝土强度等级不应低于C25；3.0.3、钢筋混凝土构筑物的抗渗，宜以混凝土本身的密实性满足抗渗要求。
构筑物混凝土的抗渗等级要求应按表3.0.3采用；3.0.6、最冷月平均气温低于-3℃的地区，外露的钢筋混凝土构筑物的混凝土应具有良好的抗冻性能，并应按表3.0.6的要求采用。
混凝土的抗冻等级应进行试验确定。
表3.0.3 混凝土抗渗等级Si的规定表3.0.6 混凝土抗冻等级Fi的规定因此，该储泥池采用C30混凝土，抗渗标号S6，抗冻标号F150；钢筋采用HPB235（Ⅰ级）及HRB335（Ⅱ级）。
2、计算尺寸假定该储泥池为半地下式敞口水池，池外地面距池內底2700mm，储泥池净尺寸4000mm×5200mm×4800mm（长×宽×高），池顶设悬臂式走道板，走道板厚度120mm，地下水位远低于池底板。
因该池工艺设计有防水套管，结合设计经验，暂定池壁厚度300mm,底板厚度350mm。
第九章 钢筋混凝土水池设计
16
第九章 钢筋混凝土水池设计
•
经济分析还表明，就每立方米容量的造价、水泥用量
和钢材等经济指标来说，当水池容量大约在3000m3以内时， 不论圆形或矩形池，上述各项经济指标都随容量增大而降 低，当容量超过约3000m3时，矩形池的各项经济指标基本 趋于稳定。
18
第九章 钢筋混凝土水池设计
9.1.2 贮水池场地布置
20
第九章 钢筋混凝土水池设计
9.1.4 装配式和现浇整体式水池池壁
目前，国内除预应力原水池有采用装配式池壁者外， 一般钢筋混凝土水池都采用现浇整体式池壁。 矩形水池的池壁绝大多数采用现浇整体式，有有少 数工程采用装配整体式池壁。 采用装配整体式池壁可以节约模板，使池壁生产工 厂化和加快施工进度。缺点是壁板接缝处水平钢筋焊接 工作量大，二次混凝土灌缝施工不便，连接部位施工质 量难以保证，因此，实际时应特别慎重。
32
第九章 钢筋混凝土水池设计
1）由池顶活荷载引起的，可直接取池顶活荷载值； 2）由池顶覆土引起的，可直接取池顶单位面积覆土重； 3）由池顶板自重、池壁自重及支柱自重引起的，可将池壁和 所有支柱的总重除以池底面积再加上单位面积顶板自重。 当底板向池壁外挑出一定长度时，池底面积将大于池顶 面积，上述的荷载取值方法具有近似性，但偏于安全。较精 确的计算方法是对池顶活荷载、覆土重及顶板自重均应取整 个池顶上的总重再除以池底面积。 当池壁与底板按弹性固定设计时，为了便于进行最不利 内力组合，池底荷载的上述三个分项应分别单独计算。 不论有无地下水浮力，池底荷载的计算方法相同。当有 地下水浮力时，地基土的应力将减小，但作用于底板上的总 的反力不变。
34
第九章 钢筋混凝土水池设计
池壁外侧的侧压力包括土压力，地面活荷载引起的 附加侧压力及有地下水时的地下水压力。 当无地下水时，池壁外侧压力按梯形分布; 当有地下水且地下水位在池顶以下时，以地下水位 为界，分两段按梯形分布。在地下水位以下，除必须 考虑地下水压力外，还应考虑地下水位以下的土由于 水的浮力而使其有效重度降低对土压力的影响。为了 简化计算，通常将有地下水时按折线分布的侧压力图 形取成直线分布图形，如图9-4所示。 因此，不论有无地下水，只需将池壁上、下两端 的侧压力值算出来就可以了。
矩形水池设计与池壁计算之欧阳美创编

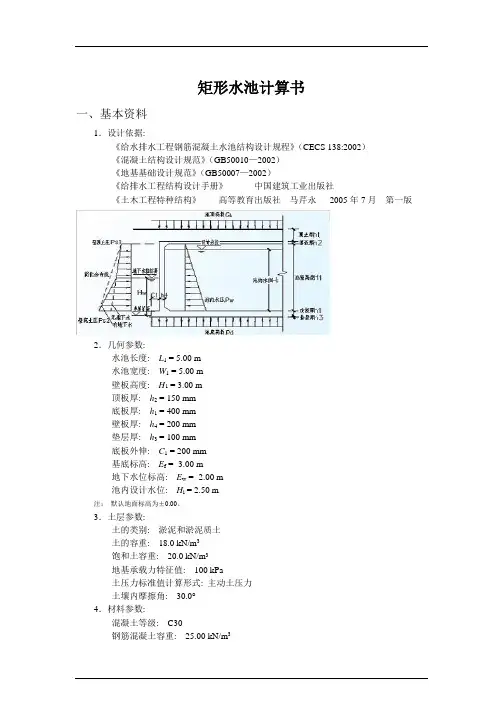

矩形水池设计项目名称构件编号日期设计校对审核执行规范:《混凝土结构设计规范》(GB 50010-2002), 本文简称《混凝土规范》《建筑地基基础设计规范》(GB 50007-2002), 本文简称《地基规范》《给水排水工程构筑物结构设计规范》(GB50069-2002), 本文简称《给排水结构规范》《给水排水工程钢筋混凝土水池结构设计规程》(CECS138-2002), 本文简称《水池结构规程》-----------------------------------------------------------------------1 基本资料1.1 几何信息水池类型: 无顶盖半地上长度L=3.500m, 宽度B=3.500m, 高度H=3.900m, 底板底标高=-3.400m池底厚h3=400mm, 池壁厚t1=250mm,底板外挑长度t2=400mm注：地面标高为±0.000。
(平面图)(剖面图)1.2 土水信息土天然重度18.00 kN/m3 , 土饱和重度20.00kN/m3, 土内摩擦角30度地基承载力特征值fak=120.0kPa, 宽度修正系数ηb=0.00, 埋深修正系数ηd=1.00地下水位标高-3.100m,池内水深3.000m, 池内水重度10.00kN/m3,浮托力折减系数1.00, 抗浮安全系数Kf=1.051.3 荷载信息活荷载: 地面10.00kN/m2, 组合值系数0.90恒荷载分项系数: 水池自重1.20, 其它1.27活荷载分项系数: 地下水压1.27, 其它1.27活荷载准永久值系数: 顶板0.40, 地面0.40, 地下水1.00, 温湿度1.00考虑温湿度作用: 池内外温差10.0度, 弯矩折减系数0.65, 砼线膨胀系数1.00(10-5/°C)1.4 钢筋砼信息混凝土: 等级C25, 重度25.00kN/m3, 泊松比0.20保护层厚度(mm): 池壁(内35,外35), 底板(上40,下40)钢筋级别: HRB335, 裂缝宽度限值: 0.20mm, 配筋调整系数:1.00按裂缝控制配筋计算2 计算内容(1) 地基承载力验算(2) 抗浮验算(3) 荷载计算(4) 内力(考虑温度作用)计算(5) 配筋计算(6) 裂缝验算(7) 混凝土工程量计算3 计算过程及结果单位说明: 弯矩:kN.m/m 钢筋面积:mm2裂缝宽度:mm计算说明：双向板计算按查表恒荷载:水池结构自重,土的竖向及侧向压力,内部盛水压力.活荷载:顶板活荷载,地面活荷载,地下水压力,温湿度变化作用.裂缝宽度计算按长期效应的准永久组合.3.1 地基承载力验算3.1.1 基底压力计算(1)水池自重Gc计算池壁自重G2=[2×(L+B)-4×t1]×[H-h1-h3]×t1×γc=[2×(3.500+3.500)-4×0.250]×[3.900-0.200-0.400]×0.250×25.00=268.13kN底板自重G3=(L+2×t2)×(B+2×t2)×h3×γc=(3.500+2×0.400)×(3.500+2×0.400)×0.400×25.00= 184.90kN水池结构自重Gc=G2+G3=453.03 kN(2)池内水重Gw计算池内水重Gw=(L-2×t1)×(B-2×t1)×Hw×rw=(3.500-2×0.250)×(3.500-2×0.250)×3.000×10.00= 270.00 kN(3)覆土重量计算池顶覆土重量Gt1= 0 kN池顶地下水重量Gs1= 0 kN底板外挑覆土重量Gt2= 6.240×(3.400-0.400) = 18.72 kN 基底以上的覆盖土总重量Gt = Gt1 + Gt2 = 18.72 kN基底以上的地下水总重量Gs = Gs1 + Gs2 = 0.00 kN(4)活荷载作用Gh顶板活荷载作用力Gh1= 3.500×3.500×1.50= 18.38 kN地面活荷载作用力Gh2= 6.240×10.00= 62.40 kN活荷载作用力总和Gh=Gh1+Gh2=18.38+62.40= 80.78 kN(5)基底压力Pk基底面积: A=(L+2×t2)×(B+2×t2)=4.300×4.300 = 18.49 m2基底压强: Pk=(Gc+Gw+Gt+Gs+Gh)/A=(453.03+270.00+18.72+0.00+80.78)/18.490= 44.48 kN/m2 3.1.2 修正地基承载力(1)计算基础底面以上土的加权平均重度rmrm=[0.300×(20.00-10)+3.100×18.00]/3.400= 17.29 kN/m3(2)计算基础底面以下土的重度r考虑地下水作用，取浮重度，r=20.00-10=10.00kN/m3(3)根据基础规范的要求，修正地基承载力:fa = fak + ηbγ(b - 3) + ηdγm(d - 0.5)= 120.00+0.00×10.00×(4.300-3)+1.00×17.29×(3.400-0.5)= 170.15 kPa3.1.3 结论: Pk=44.48 < fa=170.15 kPa, 地基承载力满足要求。
图集号
自动喷水及水喷雾灭火设施安装
代89S175
S3排水设备及卫生设备安装
01S302
雨水斗
92S303
医院卫生设备安装
92S340改号
99S304
卫生设备安装
替代90S342
01(03)S305
小型潜水排污泵选用及安装
新编
S4室内给水排水管道及附件安装
03S401
管道和设备保温、防结露及电伴热
96S341改号
02S407
-1
建筑给水金属管道安装：铜管
03SS408
住宅厨、卫给排水管道安装
新编
S5室外给水排水管道及附属设施安装
97S501—1
-1
井盖及踏步
97S147改号
-2
双层井盖
新编
90S503
格栅、格网及起吊架
90S321改号
03S504
刚性接口给水承插式铸铁管道支墩
03SS505
柔性接口给水管道支墩
96S813
圆形钢筋混凝土清水池有效容积150m3
需按新版规范校核
96S814
圆形钢筋混凝土清水池有效容积200m3
需按新版规范校核
96S815
圆形钢筋混凝土清水池有效容积300m3
需按新版规范校核
96S816
圆形钢筋混凝土清水池有效容积400m3
需按新版规范校核
96S817
圆形钢筋混凝土清水池有效容积500m3
替代原87S159
03S402
室内管道支架及吊架
02S403
钢制管件
替代S311、90S319
02S404
防水套管
给水塑料管安装
-1
超长钢筋混凝土水池的结构设计
第43卷第7期 山西建筑Vol.43No.72 0 1 7 年3 月 SHANXI ARCHITECTURE Mar.2017 •31 •文章编号：1009-6825 (2017) 07-0031-02超长钢筋混凝土水池的结构设计杨雨(同济大学建筑设计研究院（集团）有限公司，上海200092)摘要:介绍了目前给排水工程中超长钢筋混凝土水池结构设计时常用的处理方法，并以两座已建改良AAO池为例，论述了混凝 土外加剂、开裂引发缝和连续式膨胀加强带三种处理方法在工程中的应用技术，以供参考。
关键词:钢筋混凝土水池，给排水工程,外加剂，膨胀加强带中图分类号:TU318 文献标识码:A〇引言随着社会发展和水处理工艺水平的提高，作为城市基础配套 设施，市政给排水工程的规模也日益增大，大型水池的出现越来 越多。
我国规范规定[1'2],当现浇钢筋混凝土矩形水池长、宽较大时，应设置伸缩缝;当地基为岩基时，伸缩缝最大间距15 m,若为 地下式或有保温措施，最大间距20m;当地基为土基时，伸缩缝最 大间距20 m，若为地下式或有保温措施，最大间距30 m。
目前，给 排水工程中主要水处理构筑物的尺寸经常超过规范限值,结构设 计时通常采用以下三种方法。
1超长水池的处理方法1.1 使用混凝土外加剂当钢筋混凝土水池超长,向混凝土中添加用于超长无缝结构 的高效抗裂膨胀型添加剂以抵抗温度应力,可适当增大伸缩缝间 距。
混凝土掺人膨胀剂后成为补偿收缩混凝土，其自应力值较 小，一般为0.2 MPa~0.7 MPa,主要用于补偿因混凝土收缩产生 的拉应力、提高混凝土抗裂性能和改善变形性能[3]。
添加膨胀剂 后的补偿收缩混凝土，在水中养护14 d的限制膨胀率2.0 x10 _4，水中养护14 d转空气中养护28 d的限制膨胀率-3. 0 x1(T4[4]。
采用补偿收缩混凝土的钢筋混凝土水池不需设缝，结构整体性 好，施工难度小，工期短。
