卫星高频头的种类及参数介绍
高频头常识
首先明确一下,我们常说的高频头学名应该叫做降频器。
其作用是将高频信号变换为低频信号供卫星接收机内置的高频头接收处理。
从工作频段上来讲,根据国际电联的规定,卫星信号的下行频率根据波段的不同,可分为C波:3.7-4.2GHz,Ku波为11.7-12.75GHz。
而卫星接收机内置的高频头的工作频率一般在950兆到2100兆之间(0.95-2.1GHz)。
二者的工作频段并不相同。
所以,为了使卫星接收机能接收到卫星信号,则使用降频器(外置高频头)降低卫星下行频率的工作频段到卫星接收机内置高频头的工作范围之内,使卫星接收机能正常工作,接收到卫星信号。
分别举例说明如下:1、C波。
C波的工作方式为:降频器本振频率减去卫星下行频率所得的差,在卫星接收机内置高频头的工作范围内即可正常工作。
比如东经115.5度,中星6B,中央电视台综合频道一组,其下行频率为3840兆赫,即3.84GHz,降频器的工作频率为5150,卫星接收机的工作频率为0.95至2.1GHz。
其原理方程式如下:降频器本振频率5150——卫星下行频率3840=1310兆赫,位于卫星接收机950兆赫至2100兆赫的工作频率范围内,则可以正常接收。
2、Ku波。
工作方式为:卫星下行频率减去降频器本振频率所得的差,在卫星接收机内置高频头的工作范围内即可正常工作。
比如东经138度亚洲5号,中央电视台国际频道一组,其下行频率为12537兆赫,即12.537GHz。
降频器的工作频率是11300兆赫,即11.3GHz,卫星接收机的工作频率为0.95至2.1GHz。
其原理方程式如下:卫星下行频率12537兆赫——降频器本振频率11300兆赫==1237兆赫,位于卫星接收机950兆赫至2100兆赫的工作频率范围内,则可以正常接收。
在这里,有两个数值是相对固定的:卫星下行频率和卫星接收机内置高频头的工作范围。
只有当降频器处理的卫星信号频率位于卫星接收机的工作范围之内,卫星接收机方可正常工作。
卫星高频头参数
ST-900B双极性C波段降频器LNBF的安装:当地面接收天线安装完毕之后,就可着手安装LNBF。
具体步骤如下:1.将LNBF插入馈源盘中央的大圆孔中。
2.根据天线参数F/D值,将馈源盘凸缘端面对准LNBF侧面的F/D相应刻度上。
3.使LNBF顶端上的“0”刻度平行水平。
4.将馈源盘凸缘侧面的制紧螺钉稍微拧紧。
5.把LNBF的IF输出电缆与接收机的LNBF输入端口接好。
工作频宽:3.4-4.2GHz本振频率:5.150GHz本振频率稳定度:±2MHz(-40℃~+70℃)在输入端的本振泄漏:-45dBm输出频宽:950-1750MHz变频增益:65dB(TYP.)增益平坦度:±1dB(Max)杂讯指数:17°K供应电压:13~24V/150mA(Max)导波管:M68切换电压:13V/18V镜像排斥:45dB(Min)输出水准:+5dBm(在1dB压缩点)输出结构:母F接头输入结构:圆形导波管含圆盘PS-1220双本振双极性C波段降频器LNBF的安装:DPO宽带高频头采用二个本振频率,水平(H)为5150MHz,垂直(V)为5750MHz,接收的频率均为:3.7-4.2GHz,输出频率为:水平(H)950-1450MHz,垂直(V)1550-2050MHz,同时输出不用切换控制,可用功分器同时接收4-15台卫星接收机供多户使用或在工程上使用。
按一般程序收到水平极化信号,调整高频头极化到最佳后固定高频头,然后再设置垂直信号节目,方法为:进入数码机菜单,把所有垂直极化节目的LNB高频头本振5150GHz改为5750GHz 确认后即可。
一.先按一般常规双极化高频头的调试方法调试好水平节目,使水平节目能良好的收看。
二.按表输入垂直极化节目的频率参数,使可接收垂直节目。
三.数字机可采用修改参数或增加新节目方法接收垂直极化信号,只需把本振频率由5150GHz改为5750GHz,其它参数不变。
关于收看卫星电视教大家选择什么高频头,收什么高清节目
用什么高频头你可以参考以下摘录:最近经常在论坛上看到一些星友的询问——接收某颗星的KU节目,应该选择何种本振的KU高频头。
众所周知,大部分卫星上都有C、KU两种波段的卫星节目——卫星节目参数中下行频率为四位数的是C波节目(例如:105.5星的凤凰咨询参数为4000H26850,因其下行频率为4000,故为C波节目),当然使用C波段高频头来接收(本振一律为5150);而卫星节目参数中下行频率为五位数的则是KU波段节目(例如:138星的数码天空TVBS-N节目参数为12302V30000,因其下行频率为12302,故为KU波段节目),使用KU波段高频头来接收。
卫星上的KU节目很多。
我们在接收时要因节目参数的不同而选择不同本振的KU高频头。
常见的KU高频头本振有:9750、10600、10750、11250、11300等。
那么怎样根据节目参数的下行频率来选择KU高频头的本振呢?一般来说,凡是节目下行是116**和10***的多选择9750本振的KU头(如113帕拉帕KU、80度和90度俄星的KU节目等),而节目下行为117**的则选择本振为10600、10750、11250、11300的KU头(如122天浪就可以使用本振10600或10750的高频头)。
准确地说,要科学合理地选择高频头本振,应做到以下几点:1、要知道节目参数的下行频率是多少(这是选择高频头本振的前提)。
2、查看高频头的“输入频率”(英文为INPUT)是多少(这是选择高频头本振的关键)——如图:上图为ASK9750/10750双本振KU高频头。
1、标签的第一行“INPUT FREOUENCY”就是“输入频率”,其右侧的参数为:10.7——12.75GHz。
这个技术参数的含义为:它可以接收下行频率自107**——12750的节目。
2、标签的第三行“L.O.FREO”,意为“本振频率”,其右侧的技术参数为:9.75/10.75GHz。
这是一个双本振KU头。
卫星接收机高频头知识
一、卫星接收机高频头知识(1)LNB:Low Noise Block Kownconverter 简称LNB,低杂讯降频器的意思。
,俗称高频头。
作用是把C波段频率范围3.4GHz——4.2GHz;Ku波段10.75GHz——12.75GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950MHz---2150MHz中频信号,说白了就是信号的一个中转站。
(2)高频头内部结构:由4个单元组成, 低噪声前端放大----极化信号切换---再放大后送入本振电路混频---两级中频放大输出信号,供电一般为78xx系列三端稳压。
(3)本振频率:C段高频头本振频率一般为5150MHz, 本振5150MHz和5750MHz两种;Ku段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz等。
了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率950MHz----2150GHz之内。
否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头。
C段输出中频=本振频率-下行频率;Ku段输出中频=下行频率-本振频率(4)噪声系数:C波段高频头的质量标准是噪声系数,用N lang=EN-US >( K )表示如25°K 、17°K等。
都说数字越小越好;而Ku波段则用dB (分贝)表示如0.8dB、0.6dB等市面上已出现13°>k高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿28°k高频头后会有意外惊喜?难道是各厂标称不一。
(5)增益(GAIN):常见LBN增益为60dB,数值偏高为好。
但不能太高,放大倍数过高容易使放大器工作不稳定高频自激,形成网纹干扰。
一般来讲,单输出窄带高频头比双极性宽带高频头有更高的增益,低噪声温度比高噪声温度的高频头对信号的接收有更高增益。
卫星高频头(LNB)的几个基本参数
一、输入频率(INPUT)
1、C波段 a、 3.4—4.2G;b、3.7—4.2G;
a比b频率范围宽,a应优先选用
2、Ku波段 :全波段为10.7GHz——12.75GHz;其低频段为10.7GHz—11.8GHz、高频段为11.7GHz—12.75GHz。而低频段为10.7GHz—11.8GHz应配合低本振9.75GHz使用
四、噪声系数
1、C波段 :用K表示。如25K、17K等,其数值越小越好。
2、Ku波段 :用dB表示。如0.8dB、0.6dB等,其数值越小越好。
五、增益(GAIN):如60dB一般地应越高越好.
例:某Ku高频头其增益(GAIN)为50dB、噪声系数为0.8dB,其余参数均适合收某卫星某一信号,且其信号值刚过门限,有马赛克。在不更换天线、机器时,可换用增益为60dB噪声系数为0.6dB的同本振高频头使用,其信号将有质的飞跃。
二、输出频率(OUTPUT):如a、950—1450;b、950—1750MHz;c、950—2150MHz(C、Ku波段同)一般地,应与接收机输入频率匹配。否则部分信号将收不到(有的机器可超范围使用)。
三、本振频率
1、C波段 :一般C波段 的本振频率5150KHz
2、Ku波段 :其本振有9.75GHz、10.75GHz、11.25GHz、11.30GHz等。双本振需配合0/22KHz使用
卫星高频头常识
三、高频头位置的调整
(1)首先应检查馈源是否处于抛物面天线的中心,焦点是否正确,否则可以稍微调整馈源支撑杆:使之对准(以信号最大为准)。
(2) 极化角: 进行极化角的调整时,顺时针转动为正,逆时针转动为负.由于不同品牌.类型的高频头标识极化角的方式一般不同,我们只需按说明书将高频头上的0刻度线对准垂直或水平方向,然后顺时针或逆时针稍微旋动它,同时在馈源盘内上下微动,使信号品质达到最大.因为只有在卫星所在经度的子午线上,其极化方向才完全是水平或垂直的,而在其他地区接收时,会略有偏差,在实际接收中按以上方调整以使信号最大为好,这时LNBF 顶端面上的刻度“0”可能不完全是垂直于水平面。调过星的朋友都会遇到这种情况,假如现在接收的是亚3号卫星要转到134°亚6号,必需把高频头转动差不多九十度.这都是纬度高低造成的偏差.
卫星高频头常识
发表日期:2008年10月31日出处:神舟06 作者:神舟06 本页面已被访问 1733 次
1)何为LNB ? Low Noise BlockKownconverter简称LNB,低杂讯降频器的意思.,俗称高频头.作用是把C波段频率范围3.4-GHz-----4.2GHz; Ku波段10.75GHz---12.75GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950MHz---2150MHz中频信号,说白了就是信号的一个中转站.
双本振高频头: 普通的C波段双极化高频头一般只有一个本振频率5150MHZ.当节目设置水平极化时,接收机向高频头馈送18V电压;垂直极化时,馈送13V电压.高频头识别工作电压,使相应的极化探针工作.所以高频头只能工作在一种极化方式,不是水平就是垂直.而双本振高频头是两个单本振高频头组合而成,各自工作混合输出.水平探针5150MHZ本振;垂直为5750MHZ本振.两个本振频率相差600MHZ,足以使两种极化信号的中频频率拉开距离.此时接收机识别到的只是不同频率的信号.极化设置无效.所以使用双本振高频头时接收机的设置很重要:一般水平节目的本振设5150MHZ;垂直节目设5750MHZ..水平节目设置一般与平常的设置没什从区别.而垂直5750MHZ本振极化信号.接收机中如本振仍为5150.则下行频率要减去600;若设5750,则下行频率应加上600.
DM500S卫星高频头的设置_单、双、4星5--8星设置教程_
卫星高频头的设置我们这里首先提醒大家的是,在DM500 的高频头参数设置及转发器设置中,某个经度的卫星的C 波段和Ku 波段被认为是两颗卫星。
这是由于历史原因造成的。
前文已经提过,DM500 是为欧洲观众收看直播卫星而设计的,主要是Ku 波段的卫星。
而在我国境内收看的一些卫星还都是既有Ku 波段,也有C 波段。
所以我们在设置转发器以及高频头参数时候要把同一经度卫星的两个波段当作两颗卫星来看待。
例如我们要把138C 和138Ku 当作两颗卫星来看待。
在DM500 交流开机后,等到开机画面之后,按遥控器的menu 菜单键,还是用左右导航键进入那个图标的设置菜单,按ok 后进入如下菜单再选择,进入如下菜单下面我们分别就一个高频头、两个高频头、3 个高频头、4 个高频头、5 个以上高频头设置方式,分别予以讲解。
一、单高频头的设置首先进入选项,出现如下的界面我们可以把高亮框放在上,然后按ok 键,可以出来各种不同的高频头数量的配置方式。
见下图。
从中我们可以选择要接收的卫星, 例如在此我们选76.5 度的卫星,如下图。
我们到 “保存” 位置,可以保存此卫星的设置。
这样菜单又自动跳到 如下界面提醒大家注意的是, 你对这一颗星的设置还没完呢, 现在还要再进入到如下界面把高亮框放在选择项上,按ok 键,看到如下界面。
在这里,我们要选择然后按ok键,出现如下界面在这里我们首先把高亮框放到这上面,然后按ok 键,出现如下界面LOF/L 中的参数为双本振Ku 高频头中的低本振频率,为9750。
LOF/H 中的参数为双本振Ku 高频头的高本振频率,为10060。
是标识双本振高频头中22k 开关是否动作的转折频率。
首先76.5 度星的Ku 波段是用11300 的单本振高频头接收的,因此在LOF/L、LOF/H 中都填入11300, 转折频率不用动,增加电压选项由于我们是单个高频头,不用钩选。
最后设置的参数结果如下图:好了,到此我们可以保存了。
几种Ku天线高频头的电气性能与适用卫星参数(上)
几种Ku天线高频头的电气性能与适用卫星参数(上)对于接受卫星电视的Ku波段信号,一般是指其频率波长在12GHz-48GHz间的无线电波,由于Ku波段的频率为C波段频率的3倍,而波长则是C波段4GHz波长的1/3,所以我们在接收卫星,Ku 波段电视节目时,其采用的卫星天线口径相应都比较小,主要是因为Ku波段的波长比较短,在天线口径效率和增益相同的条件下,Ku波段使用的卫星天线口径,仅仅是C波段天线口径的1/3,从而大大降低了卫星天线的实际使用成本。
用于Ku波段卫星信号接收的各类型高频头,主要有单本振和双本振二大类型,单本振高频头是一种固定式单一本振频率,一般我们常用的频率有9750 MHz、10600 MHz、10750 MHz、11250:MHz、11300 MHz等。
而内设置两个本振频率的又称之双本振高频头,这种双本振单输出高频头.的频率,较常见的有9.75/10.60GHz、9.75/10.75GHz两个本振频率。
双本振高频头的腔体内部结构,同时设有两个互相垂直的探针,分别接收水平(H)和垂直Ⅳ)两种卫星信号源,其中还设有一个横棒(隔离针),作用是起到极化隔离。
同时双本振单输出高频头内置还设有0/22kHz切换电路。
可以通过卫星接收机输出的0/22kHz脉冲信号,分别可选择其低、高本振频率,并还可采用卫星接收机的13V/18V切换电压进行切换,选择水平或垂直极化的卫星信号,从而实现Ku波段卫星电视节目的全频带接收,当然Ku波段高频头的输出端口,也分别设有单输出、双输出、多输出等几种形式的类型。
1.百昌Ku-22J双本振单输出Ku高频头KL-22J Ku波段双极化单输出高频头,可以接收12.25GHz~12.75GHz的宽频带卫星信号,其本振频率是11300MHz。
高频头采用双极性馈源一体化设计,具备低噪声系数和低相位噪声性能,对于数字压缩卫星信号有着良好的接收功能。
这种型号的高频头可适用接收的卫星主要有,90.0?E Ku雅玛尔102/201,91.5?E Ku马星3号/3a,95.0?E Ku新天6号,96.5?E Ku(俄)快车AM33,132.0?E Ku越星1号,140.0?E Ku(俄)快车AM3,134亚太1号,138?E数码天空等Ku波段的卫星电视节目。
高频头的分类和使用
高频头的分类和使用高频头也就是低噪声降频器(LBN),内部结构一般由低噪声前端放大、极化信号切换、本振混频电路和中频放大这四个单元组成,作用是把卫星传送下来的微弱信号经过放大和下变频,把C波段信号3.4GHz---4.2GHz,Ku波段信号11.7GHz---12.7GHz变为950MHz---2150MHz的中频信号,再经过同轴电缆传输给卫星接收机,说白了就是信号的一个处理、中转站。
高频头按极化、本振和输出特性可分为以下五种,分别是:①单极化、单本振、单输出高频头;②双极化、单本振、单输出高频头;③双极化、单本振、双输出高频头;④双极化、双本振、单输出高频头;⑤双极化、双本振、双输出高频头。
先说下两个重要的概念极化和本振:极化:电磁波的极化特性和电磁波电场矢量的大小和方向有关,可分为线极化波,圆极化波和椭圆极化波,线极化波又分为水平极化和垂直极化波,圆极化波又分为左旋圆极化和右旋圆极化波。
在单极化高频头中只有一根探针(垂直或水平,也称振子)用于接收信号,这种高频头只能接收一个极化方向的信号,如果要接收另一极化方向的信号,就要旋转高频头进行调整。
双极化高频头中有两根探针(一个垂直探针,一个水平探针,两者呈90度),可接收垂直极化信号和水平极化信号,和地面垂直的那根探针是垂直极化振子,接收垂直极化波;和地面平行的那根探针是水平极化振子,接收水平极化波;但大多时候振子并不是完全垂直或平行于地面,总存在一定的夹角,这个夹角叫做极化角;除非天线和卫星在同一经度上,也就是当极化角为零时振子才完全垂直或平行于地面。
本振频率:也就是高频头自身所产生的一个频率,C波段高频头本振频率一般为单本振的5150MHz或双本振的5150MHz和5750MHz两种;Ku波段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、11.30GHz等。
了解本振频率很重要,因为卫星下行频率与本振频率混频后所产生的中频信号必需在接收机输入频率950MHz---2150MHz之内,否则接收机会收不到。
谈卫星接收的关键部件高频头
谈卫星接收的关键部件高频头概要:本文介绍了卫星信号的种类,重点介绍了高频调谐器的结构以及分类、使用方法、电特性参数,对在不同的电磁环境下选用高频调谐器,介绍了作者本人选用、使用高频调谐器的经验。
关键词:卫星极化高频头本振高频头是整个卫星接收链路上的关键部件,它的学名叫做高频调谐器(LNB:Low Noise Block Down Converter),高频头的好坏或者是否选择的合适会直接影响卫星信号的接收质量,它的选购和使用要根据当地的地理环境和卫星信号情况等综合而定,通常地理环境和当地电磁波情况越复杂,对技术人员选用高频头的水平要求越高。
下面本人结合自己的工作经验谈谈卫星接收的关键部件——高频头。
1 卫星信号的种类目前用于转发广播电视信号的卫星所用转发器的频率有两个波段,一个是C波段,频率范围3.7Hz~4.2GHz;一个是ku波段,频率范围11.7Hz~12.5GHz。
为了更加充分的利用本波段的频率,转发器在转发信号时又分线极化波(水平极化和垂直极化)、圆极化波(左旋极化和右旋极化)。
所谓极化,就是指天线辐射时形成的电场强度方向与地面的相互关系或电场矢量端点的运动轨迹。
1.1 线极化波当电场强度方向垂直于地面时,此电波就称为垂直极化波;当电场强度方向平行于地面时,此电波就称为水平极化波。
这里需要指出的是由于电波的特性,决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流,极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减,而垂直极化方式则不易产生极化电流,从而避免了能量的大幅衰减,保证了信号的有效传播。
这就是有时我们感觉水平极化波好像没有垂直极化波强的原因。
C波段一般使用这种极化方式。
1.2 圆极化波电场矢量不是固定在一个方向,而是旋转的,若电场矢量的端点以等角速度画出一个圆,就叫圆极化波。
根据电场矢量的水平分量和垂直分量间的相位差的不同,旋转的方向可以是左旋的(电场矢量方向以等角速度做逆时针方向旋转);也可以是右旋的(顺时针方向)。
高频头(LNB)的分类
高频头(LNB)的分类及作用高频头按结构形状划分,可分为单极化和双击性馈源一体化(LNB)两种,其中双极性馈源一体化高频头种类较多,按本振方式可分为单本振和双本振两种,按输出端口可分为单输出、双输出、多输出等。
高频头作用:是把C波段频率范围3.4——4.2GHZ;KU波段10.75——12.75GHZ卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950——2150MHZ中频信号,说白了就是信号的一个中转站英文Low Noise Block Kownconverter 简写LNB高频头的位置调整(1)首先应检查馈源是否处于抛物面天线的中心,焦点是否正确,否则可以悄微调整馈源支撑杆:使之对准(以信号最大为准)。
(2)检查LNBF侧面的F/D刻度是否按天线所给参数F/D对准,为此前后调整,使信号显示最大。
(3)卫星发射的电视信号:只有在卫星所在精度的子午线上,其计划方向才完全是水平或垂直的,而在其他区接收时,会有一些偏差,在实际接收的饿情况下,应悄微旋转动LNBF的方向,以使信号最大,这时LNBF 顶端面上的刻度“0”可能不完全是垂直于水平面。
高频头的防护措施:(1)防水:常见方法一般有两种:一种是用胶料袋包住扎好:另外一种较好办法是选一个1.2什可乐瓶剪去一半直接罩住高频头,很实在管用。
(2)防露,F 头封口泥一般随高频头配送,没有的话可用玻璃代替,去掉高频头导波扣的胶料盖,选用2厘米厚包装箱泡沫一块,切个悄比导波口打一点的圆圈塞进导波口即可(3)本振偏移:LNB 本振频率偏移故障不多见,接收机会有较好的下行频率校正功能,当LNB 本振频率偏移,使输入的下行频率与本振频率的比对至有误差,或者本振频率没有偏移,而输入下行频率不准确,机器会自动修改数据,一定范围内调准到最佳值,当然在机器的容错范围内也能正常工作,假如偏移过大,一般通过多次、多组下行频率修改输入解决,有经验的还可以打开高频头盖子找到铝盖本振部份调整。
卫星高频头讲解(LNB)
第一章 卫视基础卫星电视接收系统包括卫星天线、馈源、高频头、卫星接收机等部分组成。
卫星接收机通过同轴电缆同卫星天线上的高频头相连,高频头将卫星天线反射过来的微波信号反馈到卫星接收机内进行处理或解码,解出图像和伴音。
一、波段和频率划分卫星电视节目分为C波段和Ku波段。
C波段的频率范围是3400MHz~4200MHz。
Ku波段的频率10.7~12.75GHz,其中可分为10.7~11.7GHz、11.7~12.2GHz、12.2~12.75GHz等频段。
二、卫星信号的极化方式卫星信号的极化方式分为圆极化和线极化两种,圆极化包括左圆极化和右圆极化,节目表上的对应标注方式是L、R。
线极化包括水平极化和垂直极化,标注为H、V。
接收圆极化和线极化信号需要不同的高频头,一般的情况下接收圆极化信号用普通的高频头就可以,在接收机中极化方式设置为H或V就可以了。
三、天线天线就是我们常说的大锅,是一个金属抛物面,负责将卫星信号反射到位于焦点处的馈源和高频头内。
一般来说,天线口径越大,节目的信号越强,接收质量越高。
但考虑到成本、安装等因素,用户要求天线口径越小越好。
如亚洲3S上C波段国内数字节目只须1.5M或更小的中卫天线即可接收到高画质图像和伴音。
而Ku波段的节目,像韩星这样的直播卫星只须0.6M甚至0.35M的中卫偏馈天线就可以。
但接收同样的节目,有些不同品牌、同样尺寸的天线却无法胜任,原因是天线的质量和精度不高,导致效率低,增益低,因此选择卫星天线的时候一定要选择中卫天线这样质量可靠,工艺精良, 精度高的名牌大厂的产品。
一面优质的卫星天线要求制作精度高,表面耐腐蚀,抗风能力强,效率高,增益高,经久耐用。
在发烧友和众多用户中,台湾中卫天线以同样价格上最好的质量;同样的质量上最低的价格被公认为普及型优质产品,南方一位个人用户10年前买的一面1.5M中卫天线,历经大雨和暴风的侵袭至今表面烤漆丝毫无损,毫无变形,完好如初。

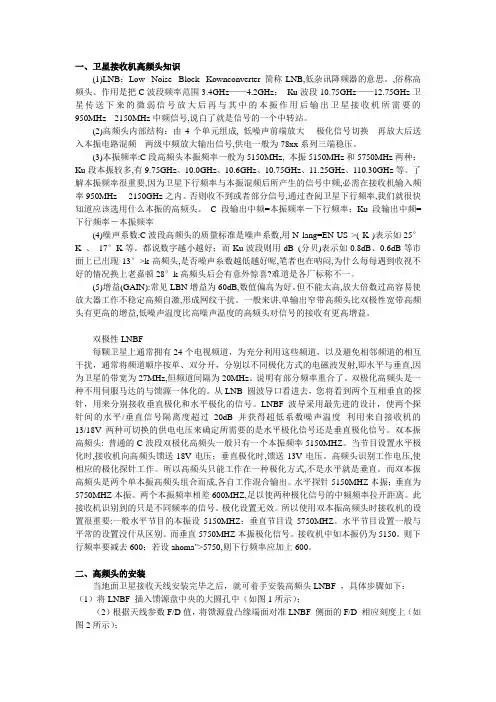

卫星接收机高频头知识
一、卫星接收机高频头知识(1)LNB:Low Noise Block Kownconverter 简称LNB,低杂讯降频器的意思。
,俗称高频头。
作用是把C波段频率范围3.4GHz——4.2GHz;Ku波段10.75GHz——12.75GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950MHz---2150MHz中频信号,说白了就是信号的一个中转站。
(2)高频头内部结构:由4个单元组成, 低噪声前端放大----极化信号切换---再放大后送入本振电路混频---两级中频放大输出信号,供电一般为78xx系列三端稳压。
(3)本振频率:C段高频头本振频率一般为5150MHz, 本振5150MHz和5750MHz两种;Ku段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz等。
了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率950MHz----2150GHz之内。
否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头。
C段输出中频=本振频率-下行频率;Ku段输出中频=下行频率-本振频率(4)噪声系数:C波段高频头的质量标准是噪声系数,用N lang=EN-US >( K )表示如25°K 、17°K等。
都说数字越小越好;而Ku波段则用dB (分贝)表示如0.8dB、0.6dB等市面上已出现13°>k高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿28°k高频头后会有意外惊喜?难道是各厂标称不一。
(5)增益(GAIN):常见LBN增益为60dB,数值偏高为好。
但不能太高,放大倍数过高容易使放大器工作不稳定高频自激,形成网纹干扰。
一般来讲,单输出窄带高频头比双极性宽带高频头有更高的增益,低噪声温度比高噪声温度的高频头对信号的接收有更高增益。
谈卫星接收的关键部件——高频头
谈卫星接收的关键部件——高频头作者:王利民陆国富来源:《科技资讯》2011年第07期概要:本文介绍了卫星信号的种类,重点介绍了高频调谐器的结构以及分类、使用方法、电特性参数,对在不同的电磁环境下选用高频调谐器,介绍了作者本人选用、使用高频调谐器的经验。
关键词:卫星极化高频头本振中图分类号:TP2 文献标识码:A 文章编号:1672-3791(2011)03(a)-0012-01高频头是整个卫星接收链路上的关键部件,它的学名叫做高频调谐器(LNB:Low Noise Block Down Converter),高频头的好坏或者是否选择的合适会直接影响卫星信号的接收质量,它的选购和使用要根据当地的地理环境和卫星信号情况等综合而定,通常地理环境和当地电磁波情况越复杂,对技术人员选用高频头的水平要求越高。
下面本人结合自己的工作经验谈谈卫星接收的关键部件——高频头。
1 卫星信号的种类目前用于转发广播电视信号的卫星所用转发器的频率有两个波段,一个是C波段,频率范围3.7Hz~4.2GHz;一个是ku波段,频率范围11.7Hz~12.5GHz。
为了更加充分的利用本波段的频率,转发器在转发信号时又分线极化波(水平极化和垂直极化)、圆极化波(左旋极化和右旋极化)。
所谓极化,就是指天线辐射时形成的电场强度方向与地面的相互关系或电场矢量端点的运动轨迹。
1.1 线极化波当电场强度方向垂直于地面时,此电波就称为垂直极化波;当电场强度方向平行于地面时,此电波就称为水平极化波。
这里需要指出的是由于电波的特性,决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流,极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减,而垂直极化方式则不易产生极化电流,从而避免了能量的大幅衰减,保证了信号的有效传播。
这就是有时我们感觉水平极化波好像没有垂直极化波强的原因。
C波段一般使用这种极化方式。
1.2 圆极化波电场矢量不是固定在一个方向,而是旋转的,若电场矢量的端点以等角速度画出一个圆,就叫圆极化波。
电视机高频头的种类及参数介绍
电视机高频头的种类及参数介绍电视机的高频头是我们收看卫星节目的必要存在,现在收看卫星节目和原来有所不同,所以电视机高频头的种类的各有不同。
不过在了解电视机高频头的种类都有哪些之前,我们首先要充分了解电视机高频头到底是什么东西才好,一起来看看吧。
什么是电视机高频头俗称电子调谐器,是电视(参数图片文章)高频信号公共通道的第一部分,目前电视机使用的高频头一般分为数位信号高频头(简称数位高频头)和类比信号高频头(简称类比高频头)。
数位高频头的作用是接收数位电视高频信号,并进行频道选择和高频信号放大及变频处理,有些还带中频信号放大和高频数位信号解调功能,高频数位信号经解调后,输出的数位信号为TS(Transport Stream)流。
这里“帧”的概念与电视图像中的帧很类似,但内容不相同,一帧MPEG2数位信号对应于一帧图像来说,只相当于一幅图像内容中的几个图元点。
电视机高频头的种类1.高频头的种类按结构形状划分,可分为单极化分体式和双极性馈源一体化LNBF两种,其中双极性馈源一体化高频头种类较多,按本振方式可分为单本振和双本振两种.按输出埠可分为单输出、双输出、多输出等。
2.高频头的种类从接收频率上分,可分为C波段和Ku波段高频头,前者体积大,后者体积小。
从极化方式上分,可分为单极化和双极化高频头。
个人家庭接收,应使用双极化的;有线工程只须单极化的即可。
从结构上划分,双极化高频头为一体化高频头,也叫LNBF,单极化高频头为分体式的,也叫LNB,需另配馈源,现在也把高频头统称为LNB。
按本振频率划分,又可分为单本振和双本振高频头。
3.电视机高频头还可以分为宽频高频头、标准高频头和全频带高频头。
宽频高频头的频带范围是11.7-12.7G,一般本振频率是10.75G。
标准高频头指的是本振为11.25或11.30G,接收12.2-12G信号的高频头。
全频带高频头指的是接收10.7-12.7G所有信号的高频头,这种高频头都是双本振的,低本振是9.75G,负责接收10.7-11.7G频段的信号。
卫星高频头的种类及参数介绍
卫星高频头的种类及参数介绍卫星高频头的种类及参数介绍高频头按结构形状划分,可分为单极化分体式和双极性馈源一体化(LNBF)两种,其中双极性馈源一体化高频头种类较多,按本振方式可分为单本振和双本振两种.按输出端口可分为单输出、双输出、多输出等。
单极化分体式高频头的波导腔体里只有一个极化振子,也称极化针,只能接收一种极化信号,如要接收另一种极化信号,需将高频头旋转90度。
单极化高频头的内部由于没有极化转换电路,因此信号耗损较小,增益和稳定性较高,多用于工程系统上。
由于单极化高频头采用的是分体式结构,需配装馈源,馈源输出端是通过法兰盘和高频头连接的,法兰盘都是按标准尺寸制造的,C波段馈源的法兰盘外形呈矩形,内径也为矩形,长×宽为58.2mm×29.1mm;Ku波段馈源的法兰盘外形呈正方形(见图3),内径为矩形,长×宽为19.1mm×9.5mm。
两种馈源内径的长宽比均为2;1。
常用的C波段单极性高频头如GARDINER(嘉顿)3605、ASKBC213等性能都不错,增益在65dB左右,这样在室内机距离接收天线较远时,接收信号衰减会小一些。
Ku波段单极性高频头,常见的有PBIPLK-900。
双极性高频头内部有两个互相垂直的探针,分别接收水平(H)、垂直(V)信号,其间还有一个横棒,为隔离针,起极化隔离作用。
双极性单输出高频头是将13/18V电子切换开关电路引入到腔体内部,自动识别接收机通过馈线送来的电压高低,是18V还是13V,以便选择水平还是垂直的极化探针工作,从而达到双极性单输出的目的。
C波段双极性高频头一般可选用常见的PAUXlS(普斯)PX900、PBI Tubro-1800、百昌OS222等产品,本振频率均为标准的5150MHz。
Ku波段双极性高频头均采用标准中心馈源环聚焦式一体化设计,品种型号很多,如常用的直头ASK Ku07,用于正馈天线的PBI Gold1040PF。
卫星电视系统高频头本振频率的相关论述
卫星电视系统高频头本振频率的相关论述
1、概念
本振频率:高频头内部的本机振荡器产生的固定频率。
2、常用的本振频率
C波段:单本振常为:5150MHz,双本振常为:5150/5750MHz
Ku波段:单本振常为:9.75/10.0/10.6/10.75/11.25/11.3GHz
双本振常为:9.75/10.6GHz;9.75/10.75GHz。
3、原理
卫星下行信号频率与本振频率混频后产生的信号中频,必须要在接收机输入频率950-2150MHz范围之内,否则就收不到信号或者只能接收部分频率的信号。
4、计算公式
C波段输出中频= 本振频率–下行频率
Ku波段输出中频= 下行频率–本振频率
5、卫星接收高频头的频率参数对应表
摘自《卫星电视接收完全DIY》沈永明编著,人民邮电出版社,2007年3月。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
卫星高频头的种类及参数介绍
高频头按结构形状划分,可分为单极化分体式和双极性馈源一体化(LNBF)两种,其中双极性馈源一体化高频头种类较多,按本振方式可分为单本振和双本振两种.按输出端口可分为单输出、双输出、多输出等。
单极化分体式高频头的波导腔体里只有一个极化振子,也称极化针,只能接收一种极化信号,如要接收另一种极化信号,需将高频头旋转90度。
单极化高频头的内部由于没有极化转换电路,因此信号耗损较小,增益和稳定性较高,多用于工程系统上。
由于单极化高频头采用的是分体式结构,需配装馈源,馈源输出端是通过法兰盘和高频头连接的,法兰盘都是按标准尺寸制造的,C波段馈源的法兰盘外形呈矩形,内径也为矩形,长×宽为58.2mm×29.1mm;Ku波段馈源的法兰盘外形呈正方形(见图3),内径为矩形长×宽为19.1mm×9.5mm。
两种馈源内径的长宽比均为2;1。
常用的C波段单极性高频头如GAR DINER(嘉顿)3605、ASKBC213等性能都不错,增益在65dB左右,这样在室内机距离接收天线较远时,
接收信号衰减会小一些。
Ku波段单极性高频头,常见的有PBIPLK-900。
双极性高频头内部有两个互相垂直的探针,分别接收水平(H)、垂直(V)信号,其间还有一个横棒,为隔离针,起极化隔离作用。
双极性单输出高频头是将13/18V电子切换开关电路引入到腔体内部,自动识别接收机通过馈线送来的电压高低,是18V还是13V,以便选择水平还是垂直的极化探针工作,从而达到双极性单输出的目的。
C波段双极性高频头一般可选用常见的PAUXlS(普斯)PX900、PBI Tubro-1800、百昌OS222等产
品,本振频率均为标准的5150MHz。
Ku波段双极性高频头均采用标准中心馈源环聚焦式一体化设计,品种型号很多,如常用的直头ASK Ku07,用于正馈天线的PBI Gold1040PF。
1.C波段双极性双本振单输出高频头
C波段双极性双本振单输出高频头,采用5150MHz、5750MHz两个本振频率对H、V极化信号作分开处理,在3.6~4.2GHz范围内的两个极化信号就被分别变频为950~1550MHz和1550~2150MH z内互不重叠的中频频率,从而实现共用一根馈线中传送,配合接收机可同时接收到两个极化的信号。
双本振高频头多用于卫星中频分配系统或CATV前端工程系统中,一个高频头可以通过功分器向多台接收机提供无干扰接收,常用的C波段双极性双本振单输出高频头有PAUXIS PX-1200、PBI Tubro-2
100等。
2.Ku波段双极性双本振单输出高频头
Ku波段双极性双本振单输出高频头常见的有9.75/10.60GHz或9.75/10.75GHz两个本振频率,内置0/22k切换电路,通过卫星接收机输出的O/22kHz脉冲来分别选择其低、高本振,同时还可用卫星电视接收机的13/18V电压切换水平或垂直极化的卫星信号,实现Ku波段节目全频带接收。
常见的Ku波段双极性双本振单输出高频头如用于正馈天线的ASKKU50、弯头(又称L形头)PBI(30ld
1040L 10M等。
双极性单本振双输出高频头有两种类型,一种是高频头采用两块独立电路做在同一印制板上,稳压电路和振荡电路为共用电路,并共用一副馈源和探针。
它能够同时接收双极化卫星信号,并分两路独立输出,每路均可进行水平、垂直切换,互不影响,信号损耗极小,参数稳定性高。
如Ku波段用的PBIGold-2050 (见图15)。
另一种是水平、垂直极化分别通过两个端口输出,每一路端口只能选择其中的一种极化信号,但配合二进(H、V)四出或二进六出等切换开关,也可为四台、六台等数字卫星接收机提供无干扰接收信号,如C波段用的PBI Turbo-2200。
为了增强高频头的波段及端口接收功能,缩小其安装体积,市面上出现了一种复合高频头,常见的有如下几种。
1.Ku/Ku复合高频头
Ku/Ku复合高频头是将两个性能参数相同的Ku波段高频头做成一体,共用一个端口,可通过一面天线来完成两颗相接近卫星Ku波段信号的接收。
如雷霆BOLT-21双星高频头(见图19),内含有DiSEqC切换短路,使用者用它配合一面偏馈天线即可接收146度E和138度E两颗卫星上的所有Ku波段节目(当然所
收视两颗卫星的落地场强要满足接收要求)。
2.C/Ku复合高频头
将C波段高频头和Ku波段高频头制造在一起,可完成一颗卫星上所有的C、Ku波段信号的接收,如PBI Tubro-4200(见图17)是将一个本振为5150MHz的双极性单输出C波段高频头和一个本振为10. 75GHz的双极性单输出Ku波段高频头组合而成;又如PBITurbo-4400(见图18)则是由C波段双输出高频头Turbo-2200和Ku波段双输出高频头Gold.2050组合而成,它集C、Ku波段的水平、垂直极
化的接收功能于一体,具有四个独立的输出端口。
参数介绍。
