建筑形体的图示方法
第六章 建筑形体的图示方法
单击此处添加副标题
6.1 六面投影图 6.2 建筑形体的绘制 6.3 建筑形体的尺寸标注 6.4 建筑形体的阅读 6.5 剖面图 6.6 断面图 6.7 简化画法
6.1 六面投影图
基本视图
三面投影体系是由水平投影面、正立投影面和侧立投影面组成，所作形体的投影图分别是水平投影图、正立投影图和侧立投影图，在工程图中分别叫做平面图、正立面图和侧面图。
3.画材料图例
省略不必要的虚线——为了使图形更加清晰。
剖切符号用剖切位置及投影方向表示，剖切位置线长6-10mm的粗短线，投射方向线长4-6mm的粗短线，剖切符号不与其他图线接触
剖面图的标注
剖视图的编号用阿拉伯数字写在投射线端部，按从左到右、从下到上的顺序编排。
图名。在剖面图的下方或一侧，用相应的阿拉伯数字来编号。并在下方画等长的粗实线。
阶梯剖
1
1
1
1
1
11-1剖面图Fra bibliotek剖切平面
剖切平面的转折处不应与图中的轮廓线重合
剖切起止点和转折出均应画上剖切位置线，并在转角外侧加注与该符号相同的编号。
5.旋转剖视图
当形体的内部结构形状用一个剖切平面剖切不能表达完全，且形体又具有回转轴时，用两相交的剖切平面剖开形体。旋转剖视也应作标注，其剖切符号及标注与阶梯剖视相同。
三、尺寸配置
1、应将多数尺寸标注在视图外，与两视图有关的尺寸 ，尽量布置在两视图之间。 2、尺寸应布置在反映形状特征最明显的视图上。 3、同轴回转体的直径尺寸，最好标注在非圆的视图上。 4、尺寸线与尺寸线或尺寸界线不能相交，相互平行的尺寸应使“大尺寸在外，小尺寸在里”。 5、尽量不在虚线上标注尺寸。 6、同一形体的尺寸尽量集中标注。 7、保持视图清晰，尺寸应尽量标注在视图外面，少量尺寸可以标注在视图内。
单击此处添加副标题
6.1 六面投影图 6.2 建筑形体的绘制 6.3 建筑形体的尺寸标注 6.4 建筑形体的阅读 6.5 剖面图 6.6 断面图 6.7 简化画法
6.1 六面投影图
基本视图
三面投影体系是由水平投影面、正立投影面和侧立投影面组成，所作形体的投影图分别是水平投影图、正立投影图和侧立投影图，在工程图中分别叫做平面图、正立面图和侧面图。
3.画材料图例
省略不必要的虚线——为了使图形更加清晰。
剖切符号用剖切位置及投影方向表示，剖切位置线长6-10mm的粗短线，投射方向线长4-6mm的粗短线，剖切符号不与其他图线接触
剖面图的标注
剖视图的编号用阿拉伯数字写在投射线端部，按从左到右、从下到上的顺序编排。
图名。在剖面图的下方或一侧，用相应的阿拉伯数字来编号。并在下方画等长的粗实线。
阶梯剖
1
1
1
1
1
11-1剖面图Fra bibliotek剖切平面
剖切平面的转折处不应与图中的轮廓线重合
剖切起止点和转折出均应画上剖切位置线，并在转角外侧加注与该符号相同的编号。
5.旋转剖视图
当形体的内部结构形状用一个剖切平面剖切不能表达完全，且形体又具有回转轴时，用两相交的剖切平面剖开形体。旋转剖视也应作标注，其剖切符号及标注与阶梯剖视相同。
三、尺寸配置
1、应将多数尺寸标注在视图外，与两视图有关的尺寸 ，尽量布置在两视图之间。 2、尺寸应布置在反映形状特征最明显的视图上。 3、同轴回转体的直径尺寸，最好标注在非圆的视图上。 4、尺寸线与尺寸线或尺寸界线不能相交，相互平行的尺寸应使“大尺寸在外，小尺寸在里”。 5、尽量不在虚线上标注尺寸。 6、同一形体的尺寸尽量集中标注。 7、保持视图清晰，尺寸应尽量标注在视图外面，少量尺寸可以标注在视图内。
建筑工程制图与识图课件6建筑形体表达方法
建筑工程制图与识图课 件6建筑形体表达方法
目录 CONTENT
• 建筑形体概述 • 投影法基本原理 • 建筑形体的视图表达 • 建筑形体的剖面表达 • 建筑形体的断面表达 • 建筑形体的其他表达方法
01
建筑形体概述
建筑形体的定义与分类
定义
建筑形体是建筑物在一定观察尺 度下的外部轮廓、空间形态和内 部结构的几何表现。
02
投影法基本原理
正投影法
定义
正投影法是一种将三维物体投影 到二维平面上的方法，通过将物 体的各个面投影到与投影面平行
，并按照实际尺寸进行绘制。
特点
正投影法能够真实地反映物体的形 状和尺寸，且作图简单，是建筑工 程制图中最常用的投影方法之一。
应用
在建筑工程制图中，正投影法常用 于绘制建筑平面图、立面图和剖面 图等。
展开画法
总结词
展开画法是一种将建筑形体的某个面展开成平面的表达方法，主要用于表达建筑形体的内部结构和构 造。
详细描述
展开画法通过将建筑形体的某个面展开成平面，将三维的建筑形体转化为二维的平面图形，方便读者 了解建筑形体的内部结构和构造。
多面正投影法
总结词
多面正投影法是一种将建筑形体投影到多个正投影面上的表达方法，主要用于表达建筑形体的多面视图和立体感 。
轴测投影法
定义
应用
轴测投影法是一种将三维物体投影到 二维平面上，并保持物体与投影面之 间的相对位置不变的投影方法。
在建筑工程制图中，轴测投影法常用 于绘制建筑立面图、剖面图和节点详 图等，以表现建筑物的立体效果。
特点
轴测投影法能够将物体的立体感表现 出来，给人以直观的视觉效果，但作 图相对复杂。
透视投影法
详细描述
目录 CONTENT
• 建筑形体概述 • 投影法基本原理 • 建筑形体的视图表达 • 建筑形体的剖面表达 • 建筑形体的断面表达 • 建筑形体的其他表达方法
01
建筑形体概述
建筑形体的定义与分类
定义
建筑形体是建筑物在一定观察尺 度下的外部轮廓、空间形态和内 部结构的几何表现。
02
投影法基本原理
正投影法
定义
正投影法是一种将三维物体投影 到二维平面上的方法，通过将物 体的各个面投影到与投影面平行
，并按照实际尺寸进行绘制。
特点
正投影法能够真实地反映物体的形 状和尺寸，且作图简单，是建筑工 程制图中最常用的投影方法之一。
应用
在建筑工程制图中，正投影法常用 于绘制建筑平面图、立面图和剖面 图等。
展开画法
总结词
展开画法是一种将建筑形体的某个面展开成平面的表达方法，主要用于表达建筑形体的内部结构和构 造。
详细描述
展开画法通过将建筑形体的某个面展开成平面，将三维的建筑形体转化为二维的平面图形，方便读者 了解建筑形体的内部结构和构造。
多面正投影法
总结词
多面正投影法是一种将建筑形体投影到多个正投影面上的表达方法，主要用于表达建筑形体的多面视图和立体感 。
轴测投影法
定义
应用
轴测投影法是一种将三维物体投影到 二维平面上，并保持物体与投影面之 间的相对位置不变的投影方法。
在建筑工程制图中，轴测投影法常用 于绘制建筑立面图、剖面图和节点详 图等，以表现建筑物的立体效果。
特点
轴测投影法能够将物体的立体感表现 出来，给人以直观的视觉效果，但作 图相对复杂。
透视投影法
详细描述
建筑制图与识图-第六章
一、剖面图的形成及标注
（a）
（b）
图6-4 杯形基础剖面图的形成
一、剖面图的形成及标注
由图6-4（b）中的剖面图可以看出，剖面图由两部分组成，一部分是断面图 形（即图中的阴影部分），另一部分是沿投射方向未被切到但能看到部分的投影 （即杯口部分）。
形体被剖切后，剖切平面切到的实体部分，其材料被“暴露出来”。为了 更好地区分实体和空心部分，制图标准规定，形体被假想剖开后，剖切平面与 形体的接触部分称为剖面区域，剖面图的剖面区域内应画出相应的材料图例。 不同的材料，其材料图例也不同。如果图上没有注明形体是哪种材料，剖面区 域内可用等间距的45°细实线表示。表6-1所示为几种常用的建筑材料图例。
二、剖面图的画法
剖面图中，除了要画出剖切平面与形体接触部分的轮廓线外，还应画出 沿投射方向看到的部分。其中，被剖到部分的轮廓线用粗实线表示；剖切平面 没有切到，但沿投影方向可以看到的部分，用中实线画出。
此外，形体被剖切后，剖面图上仍可能有不可见虚线存在，为了使图形 清晰，对于已经表示清楚的部分，虚线可以省略不画。但当画少量的虚线可以 减少投影图，而又不影响剖视图的清晰度时，也可以画出虚线。
三、剖面图的种类
（a） 图6-11 地面的分层剖面图
（b）
三、剖面图的种类
（四）阶梯剖面图
当用一个剖切平面不能将形体上需要表达的内部结构都剖切到时，可用两个或 两个以上的平行平面剖切形体所得到的剖面图称为阶梯剖面图。如图6-12所示的房 屋剖面图，其水平投影为全剖面图，1-1剖面图为阶梯剖面图。
导言
为了能够清晰地表达工程建筑物或建筑形 体的内部结构，且便于标注内部尺寸，工程上 常采用剖面图来弥补正投影图的这些不足。
一、剖面图的形成及标注
建筑装饰制图 第六章建筑形体的表达方法
折断的省略画法
A
A
A
A
第七节
建筑形体投影图的识读方法
建筑形体投影图的识读包括 形体形状的识读和尺寸标注的识 读两部分。
一、建筑形体形状的识读 1、读图前应具备的基本知识
——掌握三面投影关系，即“长对正、高平齐、宽相等”的关系。 ——掌握建筑形体的长、宽、高三个方向和上、下、左、右、前、 后六个方向在形体投影图上的对应位置。 ——熟练掌握基本形体的投影特点及其读图方法，并能对建筑形 体进行形体分析。 ——掌握各种位置的线、平面、曲面以及截交线、相贯线的投影 特点，能进行线面分析。 ——掌握形体的各种表达方法，即掌握单面、两面、三面、多面 投影图，辅助投影图，剖面图，断面图等的特性和画法。 ——掌握尺寸注法，并能用尺寸配合图形，来确定建筑形体的形 状和大小。
2）投影方向
主视图投影方向
选择正立面图
ቤተ መጻሕፍቲ ባይዱ
台阶立面图
建筑立面图
3）确定画图的比例和图幅 注意： ——在作图前还应确定画图的比例和图幅。画图的 比例应根据图样的复杂程度而定，所选用的比例使 画出的图样符合《房屋建筑制图统一标准》即可。 图样的比例确定后，图样的大小就确定了，根据图 样的大小选用图纸的幅面，如所画图样的大小为 495×325，可选用A2（594×420）幅面的图纸。
二、剖面图的画图步骤 1、确定剖切平面的位置和数量 作形体剖面图时： 首先应确定剖切平面的位置，剖 切平面应选择适当的位置，使剖切后画 出的图形能确切、全面地反映所要表达 部分的真实形状。 a、剖切平面应通过形体内部的孔腔 b、剖切平面应平行于投影面
注意剖切 平面
其次，确定剖切平面的数量。 根据图样的复杂程度确定剖面图的数量。
展开视图
建筑形体的表达方法
表6-1 玻璃中的主要氧化物
氧化物名称
在玻璃中含量
二氧化硅(SiO2)
氧化钠或氧化钾 (Na20或K20)
氧化锌(Zn0)
铅玻璃含52％以上，石英玻璃可达100％ 工业玻璃含13％～16.5％
锌玻璃可达10％，普通玻璃可含2％～4％
氧化铅(Pb0)
铅玻璃可含33％，晶质玻璃、光学玻璃可达60％
氧化铝(A1203) 氧化钙(CaO)
玻璃的基本性质包括玻璃的热物理性质、化学性质和 力学性质等内容。
（1）密度 普通玻璃的密度为2450～2550kg/m3，孔隙率P≈0，可 以认为玻璃是绝对密实的材料。玻璃的密度与其化学组成 有关，不同种类的玻璃密度差别很大。温度对玻璃密度的 影响也比较大，密度会随温度的变化而改变。
土木制图技术习题集
土木制图技术习题集
6.1 玻璃的基本知识
玻璃的物理及力学性能表现为均质的各向同性，这是 由于玻璃在凝固过程中，粘度急剧增加，由于分子来不及 按一定的晶格有序地排列而形成无定型非结晶体。由于玻 璃是无定性非结晶体的均质同向性材料，使得它成为一种 透明的材料。玻璃的这种透明特性是其它材料所无法比拟 的。

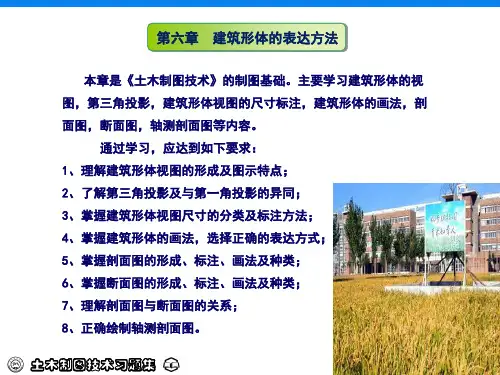

第六章 建筑。主要学习建筑形体的视 图，第三角投影，建筑形体视图的尺寸标注，建筑形体的画法，剖 面图，断面图，轴测剖面图等内容。
通过学习，应达到如下要求： 1、理解建筑形体视图的形成及图示特点； 2、了解第三角投影及与第一角投影的异同； 3、掌握建筑形体视图尺寸的分类及标注方法； 4、掌握建筑形体的画法，选择正确的表达方式； 5、掌握剖面图的形成、标注、画法及种类； 6、掌握断面图的形成、标注、画法及种类； 7、理解剖面图与断面图的关系； 8、正确绘制轴测剖面图。
普通玻璃可达15％，矿石熔制的瓶玻璃可达14％～15％，过量则熔制困难 允许含量达13％，含量过多将使玻璃析晶
建筑形体的表达
建筑形体的表达
• （二）半剖面图
形体具有对称平面时，在沿着该对称平面的方向看形体，所得 的投影图或全剖面图对称。故可以对称线为界，一半为表示形体 外部的视图，另一半为表示形体内部的剖面图，即半剖面图。
建筑形体的表达
• （三）阶梯剖面图
一个剖切平面，如果不能把形体需要表达的内部构造一 齐剖开时，剖切平面可以为直角转折成两个互相平行的平 面，沿着形体需要表达的位置剖开，然后画出剖面图，这 种剖面图叫做阶梯剖面图。
建筑形体的表达
• （三）编号 • 剖面的编号一般采用阿拉伯数字按顺序连续编排，并注写 在画有粗短线表示投影方向的一侧。 • （四）剖面符号 • 在剖面图中，形体被剖切部分的剖面，一般用45°细实线 表示。在实际的工程图样中，物体是由不同的材料构成时， 《建筑制图标准》中规定了建筑材料图例。剖面图中不同 材料的剖面符号按图例选用。
建筑形体的表达
运用三面投影图，可以把形体的外部形 状和大小表达清楚。至于形体内部被遮挡 的不可见部分，则用虚线表示。 如果形体的内部形状比较复杂，在投影 图中就会出现较多的虚线，致使投影图不 清晰，较难识读，也不便于标注尺寸。
建筑形体的表达
• 注意： 因此，视图用于表达建筑形体各个方向 的外观形状，尽量取消虚线的使用。 取消虚线后，被遮挡的部分 如何表达呢 增加视图数量
建筑形体的表达
• 三、剖面图的画法
• 为了读图方便，需要把所画剖面图的剖切位置和投影方向在 平面图或立面图中表示出来，并给每一个剖面图加以编号， 以利查找。 • （一）剖切位置 • 一般把剖切平面设置成垂直于某个基本投影面的位置，则剖 切平面在该基本投影面上的视图积聚成一直线，表示了剖切 平面的位置，此线称为剖切线。剖切线用开的两段粗短实线 来表示。剖切线应尽量不穿越图面上的图线。 • （二）剖视方向 • 画剖面图时，在剖切线两端的同侧各画一段与它垂直的粗短 实线，表示观看方向为朝向这一侧。
§6-建筑形体的基本表达方法汇总
剖面图
§6.2 剖面图
1、用一个剖切平面剖切（全剖）
适用于物体外形较简单，内形较复杂，而图形又不对称时。
画出断面后，还 应画出断面后可 见的轮廓线。 一般不画虚线。
应先看懂物体的 内外形状，并确 定剖切面与物体 的截交线和断面。
一、基本视图
3.视图的配置
§6.1 各种建筑形体视图
1.局部视图
二、辅助视图
1.局部视图：将形体的某一部分向基本投影面投射所得的视图
2.局部视图的标注
1).标注投影方向：用带字母的箭头表明
2).标注视图名称
3).标注断裂边界 局部视图的断裂边界应以细波浪线表示，当所表示的局部视图是完整的，且外轮廓线又成封闭时，波浪线可省略不画。
剖切平面
§6.2 剖面图
☆ 应注意的问题：
① 两剖切面的交线一般应与物体的回转轴线重合。
② 在剖切面后的其它结构仍按原来位置投射。
☆ 适用范围：
当物体的内部结构形状用一个剖切平面剖切不能表达完全，且物体又具有回转轴时。
4、用两个相交的剖切面剖切（旋转剖）
§6.2 剖面图
4、用两个相交的剖切面剖切（旋转剖）
补绘1-1剖面图。
2
2
1
1
2-2
1-1
（雨蓬挑出宽度与第一级台阶踢面平齐）
剖视练习3
§6.2 剖面图
旋转
剖视练习4
补绘1-1旋转剖面图。
1
1
1
1-1
1
§6.2 剖面图
①剖切平面的选择：通过物体的对称面或轴线且平行或垂直于投影面。
②剖切是一种假想，其它视图仍应完整画出。每次剖切是都要按完整的视图考虑。
§6.1 各种建筑形体视图
§6.2 剖面图
1、用一个剖切平面剖切（全剖）
适用于物体外形较简单，内形较复杂，而图形又不对称时。
画出断面后，还 应画出断面后可 见的轮廓线。 一般不画虚线。
应先看懂物体的 内外形状，并确 定剖切面与物体 的截交线和断面。
一、基本视图
3.视图的配置
§6.1 各种建筑形体视图
1.局部视图
二、辅助视图
1.局部视图：将形体的某一部分向基本投影面投射所得的视图
2.局部视图的标注
1).标注投影方向：用带字母的箭头表明
2).标注视图名称
3).标注断裂边界 局部视图的断裂边界应以细波浪线表示，当所表示的局部视图是完整的，且外轮廓线又成封闭时，波浪线可省略不画。
剖切平面
§6.2 剖面图
☆ 应注意的问题：
① 两剖切面的交线一般应与物体的回转轴线重合。
② 在剖切面后的其它结构仍按原来位置投射。
☆ 适用范围：
当物体的内部结构形状用一个剖切平面剖切不能表达完全，且物体又具有回转轴时。
4、用两个相交的剖切面剖切（旋转剖）
§6.2 剖面图
4、用两个相交的剖切面剖切（旋转剖）
补绘1-1剖面图。
2
2
1
1
2-2
1-1
（雨蓬挑出宽度与第一级台阶踢面平齐）
剖视练习3
§6.2 剖面图
旋转
剖视练习4
补绘1-1旋转剖面图。
1
1
1
1-1
1
§6.2 剖面图
①剖切平面的选择：通过物体的对称面或轴线且平行或垂直于投影面。
②剖切是一种假想，其它视图仍应完整画出。每次剖切是都要按完整的视图考虑。
§6.1 各种建筑形体视图
第六章、建筑形体的表达方法
二、选择正立面图
台阶立面图
建筑立面图
以某学院教学大楼设计为例（见图片与su模型）
§3 建筑形体的尺寸标注
一、尺寸的种类
二、标注尺寸的步骤
三、尺寸配置
一、尺寸的种类
定形尺寸 总体尺寸 定位尺寸
二、标注尺寸的步骤
定形尺寸
二、标注尺寸的步骤
定位尺寸
二、标注尺寸的步骤
总体尺寸
定形尺寸 确定各基本体形状和大小的尺寸. 定位尺寸 确定各基本体之间相对位置的尺寸.
二、剖面图的几种处理方式
1. 全剖面 2. 阶梯剖面
房屋的剖面图
3. 局部剖面
4 .分层局部剖面
5. 半剖面
6. 旋转剖面
1. 全剖面
2. 阶梯剖面
当物体内部结构层次较多时， 用两个或两个以上的平行的 剖切面剖切物体后得到的剖 面图称为阶梯剖面图
房屋的剖面图
（阶梯剖面）
立面图
1
1—1 剖面图
一、形体分析
二、确定安放位置、投影方向和视图数量
三、画投影图
一.基本视图
六个基本视图形成、名称及配置
六个基本投 影面展开 设立V、H、W对 称面作为基本投影 面，把物体放在六 个面中间，分别向 六个基本投影面作 正投影。
后视图
仰视图
主视图
左视图
V
W
俯视图投影 后视图投影 右视图投影
右视图
俯视图 主视图投影 仰视图投影
组合体
三. 斜视图和局部视图
物体向不平行于任何基本投影面的平面上投影得到的视图称为斜视图。 也可放在 其他位置 积聚性
保留 局部 视图
加旋转符 号
真 形 此平面在V、H、 W投影面上投影 不反映真形 设立H1投影面 与物体斜面平 行与v面垂直 类似形 真形 可放在投 影位置 保留局部 视图
建筑形体图形表达方式
建筑形体图形表达方式第一节形体视图与建筑视图一、形体视图对一般的形体，用三面投影图就能充分表示清楚，但房屋建筑等大型复杂的工程形体，仅用三面投影图是无法表示清楚的。
在工程制图中，通常把表达建筑形体或组合体的投影称为视图，即把建筑形体或组合体的三面投影图称为三面视图（简称三视图）。
为了将复杂形体的外部形状和内部结构完整、清晰地表达出来，并便于绘图和读图，除了用三面投影图外，还需增加一些投影图，如剖面图、断面图等，画图时可根据具体情况适当选用。
表达形体的形体视图可分为基本视图和辅助视图两大类。
图2-1 基本投影面的形成1.基本视图在原有三个投影面V、H、W的对面再增设三个与之平行的投影面V1、H1、W1，形成一个像正六面体的六个投影面，如图2-1所示，这六个投影面称为基本投影面。
如前所述，我国按正投影法采用第一角投影，投影时将形体放置在基本投影面之中，按观察者→形体→投影面的关系，从形体的前、后、左、右、上、下六个方向，向六个投影面进行投影，如图2-2所示，可得到如下视图：正立面图——从前向后（即A向）投影所得的视图。
平面图——从上向下（即B向）投影所得的视图。
图2-2 基本视图的形成及配置a）基本视图的投射方向 b）基本视图的配置左侧立面图——从左向右（即C向）投影所得的视图。
右侧立面图——从右向左（即D向）投影所得的视图。
底面图——从下向上（即E向）投影所得的视图。
背立面图——从后向前（即F向）投影所得的视图。
以上六个视图称为基本视图。
六个投影面展开以后，所得的六个视图宜按图2-2所示的顺序进行配置，一般每个视图均应标注图名。
画图时可根据具体情况，选用其中的几个或选择全部基本视图。
2.辅助视图（1）向视图向视图是可以自由配置的视图，有两种表示形式，应根据专业的需要合理选用。
1）在视图的下面直接标注图名，这种形式主要用于建筑类技术制图。
由于建筑图往往较大，通常情况下一张图上只能画得下一个视图，因而建筑图的配置一般比较自由，除非工程较小，全部视图在一张图上能画得下。
建筑形体的表达方法
建筑形体的表达方法第一节建筑形体投影图的画法我们日常生活中见到的建筑物或其构件都是由我们前面讲过的各种基本形体所形成，在作形体投影图时，分析建筑物的形成方法对建筑图的表达和识读是很有帮助的。
一、建筑形体的形成方法分析图6—1中的建筑物和建筑构件，不难看出这些建筑物或构件通常的形成方法有三种，即叠加法、切割法和混合法。
(1)叠加法：由若干个基本体叠加形成建筑的方法，如图6—1中的(a)图。
(2)切割法：由基本体切去一部分或几部分后形成建筑的方法，如图6—1中的(b)图。
(3)混合法：在建筑形体或构件的形成过程中既有叠加又有切割的形式，如图6-1中的(c)图。
二、建筑形体投影图的画图步骤1．形体分析在画建筑形体投影图之前，首先应对建筑形体进行形体分析，所谓的形体分析是指分析建筑形体由哪些基本体，采用什么形成方式形成，如图6-2中的肋式杯形基础，此基础可以看作是由底板、杯口和肋板组成。
底板为四棱柱，杯口由四棱柱切去一个四棱台形成，肋板是六块梯形块(四棱柱)。
在整个形成过程中，以叠加为主，底板和杯口以及肋板都是叠加，而杯口是切割而成。
因此，在这个基础中，既有叠加，又有切割，该基础为混合式建筑形体。
2．确定建筑形体的安放位置作投影图时，建筑形体安放位置不同，形体投影图表达的效果就不同，而作投影图的目的是为施工人员施工读图所用。
因此，作出的投影图应尽量使施工人员易读为准，这就要求在作建筑形体或构件投影图时，首先应确定形体的摆放位置以及投影方向。
确定形体的摆放位置时应注意以下几点：(1)将反映建筑物外貌特征的立面平行于正立投影面。
(2)让建筑形体或构件处于工作状态，如梁应水平放置，柱子应竖直放置，台阶应正对识图人员，这样识图人员较易识图。
(3)尽量减少虚线，过多的虚线既不易进行尺寸标注，也不易识图。
3．确定投影图的数量用几个投影图才能完整地表达建筑形体的形状，需根据建筑形体的复杂程度来确定。
图6-3表示的室外台阶是由三块踏步板叠加而成的，旁边靠着的栏板是五棱柱，在投影图中，侧面投影可以比较清楚地反映出台阶的形状特征，因此，用正面投影和侧面投影即可将台阶表达清楚。
建筑工程制图与识图项目六建筑形体的表达方法共45页文档
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
建筑工程制图与识图项目六建筑形体 的表达方法
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切பைடு நூலகம்律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
谢谢！
建筑工程制图与识图项目六建筑形体 的表达方法
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切பைடு நூலகம்律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
第6章建筑形体的各种表达方式
按投影关系布图时，可省 略剖面图的标注。
1-1剖面
剖面图是假想把物体
1
1
剖切后画出的投影，
其它视图应按完整的
物体画出。
剖面图中容易漏线的示例
正确
错误
6.2.3 常用的剖切方法
1、用单一剖切平面剖切
6.2.3 常用的剖切方法
2、用几个平行的剖切平面剖切
6.2.3 常用的剖切方法
3、用几个相交的剖切平面剖切
2
1-1
2-2
谢谢观赏
踏踏实实做好每一件事，不抱怨、不放弃，为自 己的梦想尽每一份力。
Do everything in a down-to-earth way, do not complain, do not give up, and do everything for your dream.
学习并没有结束，希望继续努力
6.2.4 剖视图的种类
剖视图
全剖面图（简称全剖） 半剖面图（简称半剖） 局部剖面图（简称局部剖） 阶梯剖面图（简称阶梯剖）
旋转剖面图（简称旋转剖）
1.全剖视图（全剖）： 用一个剖切平面将形体全
部剖开，再作正投影所得到的 剖面图。
形体分行
1.全剖视图（全剖）：
用一个剖切平面将形体全部剖开， 再作正投影所得到的剖面图。
第6章 建筑形体的各种表达方法
§ 6.1 基本视图 § 6.2 剖视图 § 6.3 断面图
概述
建筑形体的结构形状是多种多样 的，为了能够更正确、完整、清晰地 将不同图样表达出来，就需要采用不 同的表达方法。
本章将介绍视图、断面图、剖面 图、以及其他规定画法和简化画法。
§6.1 基 本 视 图
视图 ：主要用于表达物体可见的外部结构和形状 的正投影图。
建筑形体的表达方法
但欧美一些国家以及日本等则采用第三角画法
将形体放在第三分角内进行投影，假定投 影面是透明的，投影过程为观察者→投影面 →形体。就好象隔着玻璃看东西一样。
八个分角的形成
第一角和第三角画法的识别符号
第三角投影
第二节 剖面图
用视图虽能清楚地表达出物体的外部形状，但内部形状却需用虚线来表示，对 于内部形状比较复杂的物体，就会在图上出现较多的虚线，并且虚、实相重叠， 给画图、读图和标注尺寸均带来不便，也容易产生差错，无法清楚表达形体的内 部构造。为此，标准中规定用剖面图表达物体的内部形状。
【例9-3】如下图所示，根据所给投影图，判断其空间形状。 可想象出该形体的整个形状是一长方箱体。箱体下部是底板，它比箱体
大一圈；箱体内有一隔板，把箱体分成两个空间，隔板上有一些圆孔；箱 体上部是顶盖，顶盖上有两个圆孔和筋板。这是一个化粪池的空间形状。
第三节 断面图
一、断面图的形成
假想用剖切平面将形体切开，仅画出剖切平面与形体接触部分即截断面的 形状，所得到的图形称为断面图，简称断面。 断面图与剖面图的区别在于：
(1)确定剖切平面的位置 所取的剖切平面应是投影面平行面
剖切平面应尽量通过形体的孔、槽等结构的轴线或对称面 (2)画剖面剖切符号并进行标注
在投影图上的相应位置画上剖 切符号并进行编号 (3)画断面、剖开后剩余部分的轮廓线 对照右图c中的1-1剖面图和图b中 的V面投影图，可看出它们既有共同 点，又有不同点。
第一节 形体的视图
用正投影原理绘制三面投影图，是表达形体的基本方法。
建筑工程制图中，通常把建筑形体或组合体的三面投影图称为三面视图（简称 三视图）。 在生产实践中，仅用三视图有时难以将复杂形体的外部形状和内部结构完整、 清晰的表达出来。为了便于绘图和读图，需增加一些投影图。
将形体放在第三分角内进行投影，假定投 影面是透明的，投影过程为观察者→投影面 →形体。就好象隔着玻璃看东西一样。
八个分角的形成
第一角和第三角画法的识别符号
第三角投影
第二节 剖面图
用视图虽能清楚地表达出物体的外部形状，但内部形状却需用虚线来表示，对 于内部形状比较复杂的物体，就会在图上出现较多的虚线，并且虚、实相重叠， 给画图、读图和标注尺寸均带来不便，也容易产生差错，无法清楚表达形体的内 部构造。为此，标准中规定用剖面图表达物体的内部形状。
【例9-3】如下图所示，根据所给投影图，判断其空间形状。 可想象出该形体的整个形状是一长方箱体。箱体下部是底板，它比箱体
大一圈；箱体内有一隔板，把箱体分成两个空间，隔板上有一些圆孔；箱 体上部是顶盖，顶盖上有两个圆孔和筋板。这是一个化粪池的空间形状。
第三节 断面图
一、断面图的形成
假想用剖切平面将形体切开，仅画出剖切平面与形体接触部分即截断面的 形状，所得到的图形称为断面图，简称断面。 断面图与剖面图的区别在于：
(1)确定剖切平面的位置 所取的剖切平面应是投影面平行面
剖切平面应尽量通过形体的孔、槽等结构的轴线或对称面 (2)画剖面剖切符号并进行标注
在投影图上的相应位置画上剖 切符号并进行编号 (3)画断面、剖开后剩余部分的轮廓线 对照右图c中的1-1剖面图和图b中 的V面投影图，可看出它们既有共同 点，又有不同点。
第一节 形体的视图
用正投影原理绘制三面投影图，是表达形体的基本方法。
建筑工程制图中，通常把建筑形体或组合体的三面投影图称为三面视图（简称 三视图）。 在生产实践中，仅用三视图有时难以将复杂形体的外部形状和内部结构完整、 清晰的表达出来。为了便于绘图和读图，需增加一些投影图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
要求投影图关系正确，尺寸标注齐全，布置均 匀合理，图面清洁整齐，线型粗细分明，字体 端正无误，符合国标规定。
§2 投影选择
一、选择投影数量 二、选择正立面图
一、选择投影数量
一般建筑形体可用三面投影图表示。正面投影又称正 立面图，水平投影又称平面图，侧面图影又称侧立面图。
1. 用一个投影表达的物体 2. 用二个投影表达的物体 3. 用三个投影表达的物体 4. 用多面投影表达的物体 5. 用镜像方法表达的物体
部分基本视图称为局部视图。 用波浪线表示局部视图范围 有材料处画波浪线
A
局部视图轮廓线完整 省略波浪线
A
除局部视图外 重复表达部分
不必画出
除局部视图 外其余部分 不必画出
绘制四个基本视图,能反映各部分形体的真形, 但左、右视图重复表达底板和竖桶，可采用局 部视图来表达。
局部视图可以放 在任何位置按向
建筑制图
—— 制图与识图
前期课程：画法几何与阴影透视 后续课程：AutoCAD，天正建筑，建筑力 学、建筑结构、建筑设计。。。
前期课程：画法几何与阴影透视
学习目的： 1、学习正投影，中心投影和斜投影的基本理论 及其应用。 2、培养空间几何问题的图解能力。 3、培养空间想象能力和空间分析能力。 4、培养绘制建筑阴影和透视图的基本能力。
保留局部 视图
图形可顺 时针或逆 时针旋转
一、 形体分析
楔形块 四棱柱 六块梯形块 四棱柱
贝律铭的建筑中充斥着和谐搭配的各种几何体
二、确定安放位置、投影方向和视图数量
主视图投影方向
三、画投影图
三、画投影图
肋式杯形基础作图步骤： 1. 选择合适的图幅和比例，布 图（图框和标题栏）、画底板。 2. 画中间四棱柱 3. 画六块梯形肋板 4. 画楔形杯口，加深图线 5. 检查并完成全图
第六章 建筑形体的表达方法 第七章 建筑施工图 第八章 结构施工图 第九章 建筑装饰施工图 机动课时
6 课时 14课时 4 课时 6 课时 2 课时
期末成绩构成
1.出勤 2.作业 3.期中 4.期末
5% 20% （个人作业10%，小组作业10%） 15% 60%
第六章 建筑形体的表达方法
§1 建筑形体的画法 §2 投影选择 §3 建筑形体的尺寸标注 §4 剖 面 图 §5 断 面 图 §6 简化画法 §7 建筑形体投影图的读法
1. 用一个投影表达的物体
2. 用二个投影表达的物体门轴铁脚
门轴铁脚
3. 用三个投影表达的物体
踢面 踏面
台阶
4. 用多面投影表达的物体
右侧立面图
背立面图
用？个投影面能表达清楚的物体
视图数量的选择
原则在于：根据所要表达的形体的复杂程度来 选择视图 数量，在满足能够准确表达的基础上 ，尽量减少视图数量，来略去多余的图纸，减 少工作量。
视图要求标注
进行组合体 表达分析
组合体
三. 斜视图和局部视图
物体向不平行于任何基本投影面的平面上投影得到的视图称为斜视图。
积聚性
也可放在 其他位置
保留 局部 视图
此平面在V、H、 W投影面上投影
不反映真形
真 形
设立H1投影面 与物体斜面平 行与v面垂直
加旋转符 号
类似形
类似形Βιβλιοθήκη 真形 可放在投影位置§1 建筑形体的画法
一、形体分析 二、确定安放位置、投影方向和视图数量 三、画投影图
一.基本视图
六个基本视图形成、名称及配置
六个基本投 影面展开
主视图
仰视图
设立V、H、W对 称面作为基本投影 面，把物体放在六 个面中间，分别向 六个基本投影面作
正投影。
左视图 后视图
V
W
俯视图投影
后视图投影
右视图投影
5. 用镜像方法表达的物体
把镜面 放在物 体下， 代替投 影面， 在镜面 中反射 得到的 图像， 称为镜 像视图。 P.118图
6-7
镜面
平面图 平面图（镜像）
常用在建筑物的吊顶图绘制中
视图的选择
原则：反应特征形状，虚线要少 例如：在桥梁工程中，通常将立面图作为主视 图
而房屋建筑工程中则常以平面图作为主视图
定位尺寸 确定各基本体之间相对位置的尺寸.
二、标注尺寸的步骤
三、尺寸配置
1. 尺寸标注要齐全。 2. 尺寸应该尽可能标注在图形轮廓线外面。 3. 尺寸应该标注在反应形体特征的视图上。
§4 剖 面 图
一、剖面图的概念与画法 二、剖面图的几种处理方式 三、剖面图的标注
一、剖面图的概念与画法
1. 问题的提出 2. V 向剖面图的产生 3. W向剖面图的产生 4. 用剖面图表示的投影图
右视图
俯视图
H 左视图投影
六面个分基别本绕投与影V面面的展六平交开基齐线：本、，V视宽向面图相外不保等侧动持”、，“的向与长投后V面对影转相正特动交、性90的高。°四，个V投面影的
。 对称面跟着W面再向右后转动90°
主视图投影 仰视图投影
组合体
接下来讲到的局部视图，多用 在机械制图中
二. 局部视图
“草图大师”Sketchup
建筑师Architect的空间想象能力 和空间分析能力
从该视角，看 不到的面有几 个？
比如写字，“字 如其人”。
请大家重视手上 功夫的培养
“手上功夫”带来 的直观感觉，以及在 设计推敲过程中起到 的作用，计算机无法 替代
手稿推敲，电脑成型
课程安排： 1 - 16周，每周四第二讲， 共32课时
二、选择正立面图
建筑立面图
台阶立面图
以某学院教学大楼设计为例（见图片与su模型）
§3 建筑形体的尺寸标注
一、尺寸的种类 二、标注尺寸的步骤 三、尺寸配置
一、尺寸的种类
定总位体形尺寸
二、标注尺寸的步骤
定形尺寸
二、标注尺寸的步骤
定位尺寸
二、标注尺寸的步骤
总体尺寸
定形尺寸 确定各基本体形状和大小的尺寸.
2.为了使剖面图的截面反应真实形状，剖切面 一般应该平行于某一个投影面。且通过门、窗 、洞孔等这些不可见部分的中心线，使得内部 形状可以得到清楚的表达。P.123 图 6-16
1. 问题的提出
用虚线表示看不见的部分，形成图面虚实线交错，混淆不 清，既不便于标注尺寸，也容易产生差错
2. V 向剖面图的产生
P
3. W 向剖面图的产生
Q
4. 用剖面图表示的投影图
正立剖面图
侧立剖面图
断面：用粗实线画 出，并画出建筑材 料图例，45°细斜 线表示。
小结：P.122
1.剖切与剖切面是假想的，目的是为了了解和 表达物体内部的真实结构和形状。无论一个物 体被剖切多少次，每次做剖切的时候都应该把 它重新当做一个完整的物体来考虑。剖开之后 的物体，原来不可见部分的虚线，要用表示可 见的实线代替。
§2 投影选择
一、选择投影数量 二、选择正立面图
一、选择投影数量
一般建筑形体可用三面投影图表示。正面投影又称正 立面图，水平投影又称平面图，侧面图影又称侧立面图。
1. 用一个投影表达的物体 2. 用二个投影表达的物体 3. 用三个投影表达的物体 4. 用多面投影表达的物体 5. 用镜像方法表达的物体
部分基本视图称为局部视图。 用波浪线表示局部视图范围 有材料处画波浪线
A
局部视图轮廓线完整 省略波浪线
A
除局部视图外 重复表达部分
不必画出
除局部视图 外其余部分 不必画出
绘制四个基本视图,能反映各部分形体的真形, 但左、右视图重复表达底板和竖桶，可采用局 部视图来表达。
局部视图可以放 在任何位置按向
建筑制图
—— 制图与识图
前期课程：画法几何与阴影透视 后续课程：AutoCAD，天正建筑，建筑力 学、建筑结构、建筑设计。。。
前期课程：画法几何与阴影透视
学习目的： 1、学习正投影，中心投影和斜投影的基本理论 及其应用。 2、培养空间几何问题的图解能力。 3、培养空间想象能力和空间分析能力。 4、培养绘制建筑阴影和透视图的基本能力。
保留局部 视图
图形可顺 时针或逆 时针旋转
一、 形体分析
楔形块 四棱柱 六块梯形块 四棱柱
贝律铭的建筑中充斥着和谐搭配的各种几何体
二、确定安放位置、投影方向和视图数量
主视图投影方向
三、画投影图
三、画投影图
肋式杯形基础作图步骤： 1. 选择合适的图幅和比例，布 图（图框和标题栏）、画底板。 2. 画中间四棱柱 3. 画六块梯形肋板 4. 画楔形杯口，加深图线 5. 检查并完成全图
第六章 建筑形体的表达方法 第七章 建筑施工图 第八章 结构施工图 第九章 建筑装饰施工图 机动课时
6 课时 14课时 4 课时 6 课时 2 课时
期末成绩构成
1.出勤 2.作业 3.期中 4.期末
5% 20% （个人作业10%，小组作业10%） 15% 60%
第六章 建筑形体的表达方法
§1 建筑形体的画法 §2 投影选择 §3 建筑形体的尺寸标注 §4 剖 面 图 §5 断 面 图 §6 简化画法 §7 建筑形体投影图的读法
1. 用一个投影表达的物体
2. 用二个投影表达的物体门轴铁脚
门轴铁脚
3. 用三个投影表达的物体
踢面 踏面
台阶
4. 用多面投影表达的物体
右侧立面图
背立面图
用？个投影面能表达清楚的物体
视图数量的选择
原则在于：根据所要表达的形体的复杂程度来 选择视图 数量，在满足能够准确表达的基础上 ，尽量减少视图数量，来略去多余的图纸，减 少工作量。
视图要求标注
进行组合体 表达分析
组合体
三. 斜视图和局部视图
物体向不平行于任何基本投影面的平面上投影得到的视图称为斜视图。
积聚性
也可放在 其他位置
保留 局部 视图
此平面在V、H、 W投影面上投影
不反映真形
真 形
设立H1投影面 与物体斜面平 行与v面垂直
加旋转符 号
类似形
类似形Βιβλιοθήκη 真形 可放在投影位置§1 建筑形体的画法
一、形体分析 二、确定安放位置、投影方向和视图数量 三、画投影图
一.基本视图
六个基本视图形成、名称及配置
六个基本投 影面展开
主视图
仰视图
设立V、H、W对 称面作为基本投影 面，把物体放在六 个面中间，分别向 六个基本投影面作
正投影。
左视图 后视图
V
W
俯视图投影
后视图投影
右视图投影
5. 用镜像方法表达的物体
把镜面 放在物 体下， 代替投 影面， 在镜面 中反射 得到的 图像， 称为镜 像视图。 P.118图
6-7
镜面
平面图 平面图（镜像）
常用在建筑物的吊顶图绘制中
视图的选择
原则：反应特征形状，虚线要少 例如：在桥梁工程中，通常将立面图作为主视 图
而房屋建筑工程中则常以平面图作为主视图
定位尺寸 确定各基本体之间相对位置的尺寸.
二、标注尺寸的步骤
三、尺寸配置
1. 尺寸标注要齐全。 2. 尺寸应该尽可能标注在图形轮廓线外面。 3. 尺寸应该标注在反应形体特征的视图上。
§4 剖 面 图
一、剖面图的概念与画法 二、剖面图的几种处理方式 三、剖面图的标注
一、剖面图的概念与画法
1. 问题的提出 2. V 向剖面图的产生 3. W向剖面图的产生 4. 用剖面图表示的投影图
右视图
俯视图
H 左视图投影
六面个分基别本绕投与影V面面的展六平交开基齐线：本、，V视宽向面图相外不保等侧动持”、，“的向与长投后V面对影转相正特动交、性90的高。°四，个V投面影的
。 对称面跟着W面再向右后转动90°
主视图投影 仰视图投影
组合体
接下来讲到的局部视图，多用 在机械制图中
二. 局部视图
“草图大师”Sketchup
建筑师Architect的空间想象能力 和空间分析能力
从该视角，看 不到的面有几 个？
比如写字，“字 如其人”。
请大家重视手上 功夫的培养
“手上功夫”带来 的直观感觉，以及在 设计推敲过程中起到 的作用，计算机无法 替代
手稿推敲，电脑成型
课程安排： 1 - 16周，每周四第二讲， 共32课时
二、选择正立面图
建筑立面图
台阶立面图
以某学院教学大楼设计为例（见图片与su模型）
§3 建筑形体的尺寸标注
一、尺寸的种类 二、标注尺寸的步骤 三、尺寸配置
一、尺寸的种类
定总位体形尺寸
二、标注尺寸的步骤
定形尺寸
二、标注尺寸的步骤
定位尺寸
二、标注尺寸的步骤
总体尺寸
定形尺寸 确定各基本体形状和大小的尺寸.
2.为了使剖面图的截面反应真实形状，剖切面 一般应该平行于某一个投影面。且通过门、窗 、洞孔等这些不可见部分的中心线，使得内部 形状可以得到清楚的表达。P.123 图 6-16
1. 问题的提出
用虚线表示看不见的部分，形成图面虚实线交错，混淆不 清，既不便于标注尺寸，也容易产生差错
2. V 向剖面图的产生
P
3. W 向剖面图的产生
Q
4. 用剖面图表示的投影图
正立剖面图
侧立剖面图
断面：用粗实线画 出，并画出建筑材 料图例，45°细斜 线表示。
小结：P.122
1.剖切与剖切面是假想的，目的是为了了解和 表达物体内部的真实结构和形状。无论一个物 体被剖切多少次，每次做剖切的时候都应该把 它重新当做一个完整的物体来考虑。剖开之后 的物体，原来不可见部分的虚线，要用表示可 见的实线代替。
