电暖器总标准1.3(WI-WQ03-02-00-3) 2011-02-15分析
电采暖散热器技术性能指标及选用要求
电采暖散热器技术性能指标及选用要求中国建筑科学研究院建筑环境与节能研究院路宾戴立生秦素梅张莓摘要:本文介绍了电采暖散热器的定义和分类,提出了电采暖散热器的技术性能指标,指出在产品标准编制过程中所遇到的效率概念问题、产品节能问题、蓄热问题等,同时归纳总结了选用电采暖散热器的技术要点,特别提出了判别蓄热式电采暖散热器优劣的三个特性,为产品的应用提供了依据。
关键词:电采暖散热器安全温度控制蓄热1电采暖散热器的定义和特点1.1电采暖散热器的定义和分类电采暖散热器是一种以电为能源,将电能直接转化成热能,并通过温度控制器实现对散热器供热控制的采暖散热设备,散热器固定安装在建筑物内。
电采暖散热器品种复杂,类型多样,总括来说可依据其放热方式、传热类型以及安装型式来进行分类,电采暖散热器按放热方式可以分为直接作用式和蓄热式;按传热类型可分为对流式和辐射式,其中对流式包括自然对流和强制对流两种;按安装型式又可以分为吊装式、壁挂式和落地式。
直接作用式电采暖散热器是在建筑物需要采暖时,将电能转化为热能,并将热能直接传到建筑物内的电采暖散热器。
蓄热式电采暖散热器是将电能转化为热能通过蓄热介质进行储存,在需要时将所储存的热量对建筑物供热的电采暖散热器。
对流式电采暖散热器中,空气在散热器内部形成流通通道,并布置空气进口和出口格栅,这也是对流式区别与辐射式的特点,自然对流通过热空气自然向上扩散,冷空气自然向下扩散形成对流换热,强制对流一般借助风机来实现空气的对流换热。
1.2与其它电采暖方式的比较目前,市场上的电采暖方式主要有以下几种:电热锅炉、电热膜、电热地缆、电取暖器、电采暖散热器等。
1)电热膜:此种供暖方式占用建筑物立体空间,安装空间比较大,不便于用户装修,舒适性差,热空气在上,易产生头热脚凉,而且不能在潮湿场合使用;2)电热地缆:此种供暖方式同样占用建筑物立体空间,而且对地板、家具的材料和布置有特殊要求,升温时间长,温度反应速度慢,因而造成综合运行费用偏高;这种方式,对施工过程要求较高,造价偏高。
电热水器检测的相关标准
热水器标准GB 6932-2001家用燃气快速热水器GB/T 12915-1991 家用太阳热水器热性能试验方法GB/T 19141-2003家用太阳热水系统技术条件QB/T 1238-1991 贮水式电热水器QB/T 1239-1991 快热式电热水器取暖器具标准GB/T 7287.1-1987红外辐射加热器尺寸、形状及外观的检测方法GB/T 7287.2-1987 红外辐射加热器表面温度分布测量方法GB/T 7287.3-1987 红外辐射加热器辐射面和背面温度比测量方法GB/T 7287.4-1987红外辐射加热器升温时间和降温时间测量方法GB/T 7287.5-1987 红外辐射加热器耐冷热交变性能试验方法GB/T 7287.6-1987红外辐射加热器绝缘电阻测量方法GB/T 7287.7-1987 红外辐射加热器电一热辐射转换效率测量方法GB/T 7287.8-1987 红外辐射加热器功率偏差检测方法GB/T 7287.9-1987 红外辐射加热器全法向发射率测量方法GB/T 7287.10-1987红外辐射加热器光谱法向发射率测量方法GB/T 7287.11-1987 红外辐射加热器寿命试验方法GB/T 7287.12-1987红外辐射加热器振动试验方法GB/T 8623-1988金属管状远红外辐射加热器GB/T 15470-2002 家用直接作用式房间电加热器性能测试方法QB/T 3898-1999 电热毯、电热垫和电热褥垫安全标准GB 4706.8-2003 家用和类似用途电器的安全电热毯、电热垫及类似柔性发热器具的特殊要求GB 4706.11-1997家用和类似用途电器的安全快热式热水器的特殊要求GB 4706.12-1995家用和类似用途电器的安全贮水式电热水器的特殊要求GB 4706.23-2003 家用和类似用途电器的安全室内加热器的特殊要求GB 4706.31-2003家用和类似用途电器的安全桑那浴加热器具的特殊要求GB 4706.36-1997家用和类似用途电器的安。
电暖器检验标准
K
试验杆(Φ75)可触及的其它金属表面------ 85
在地板或窗台上备有出气口的嵌式加热器的
K
出气口栅格:--如果是金属材料制品------- 45
K
--如果是其它材料制品------
50
K
毡垫的表面----------------------------
60
13.工作温度下的泄漏电流和电气强度
在工作温度下,器具的泄漏电流不应过大,而且它的电气
一半上,然后盖在整个栅格上
用热电偶或电阻法测定温升值
电热器具电源电压使其达到1.15倍的额定输入功率
对带有电动机,变压器或电子线路的器具,如果其温升超出
极限,且器具输入功率低于额定输入功率,则用1.06倍额定
电压重复该试验(PTC发热元件,以 √1.15倍额定电压供电)
联合型器具按电热器具的条件工作
15.耐潮湿
15.1 器具外壳应按器具分类提供相应的防水等级
15.1.1 IP×2,IP×4器具,按GB4208之13.2.2、13.2.4规定试验
15.2 对有加湿器的器具,应进行1%Nacl溶液的溢水试验
15.3 潮湿处理
在(93±2)%RH的潮湿箱内进行48小时,空气温度保持在
25℃
16.1 16.泄漏电流和电气强度
电压达到1.5倍的额定电压,或直到电热元件破裂,二者取
决于哪一情况最先发生。
加热器按11章规定的条件,在输入功率等于1.24倍额定输
入功率的情况下工作
将11章试验期间工作的所有热控制器同时短路
(对于地板上使用和墙上安装式两用的器具,应按11章的
条件,在地板上、毡垫上分别进行测试)
以几个方向发射热量的圆形或类似圆形的便携式加热器应

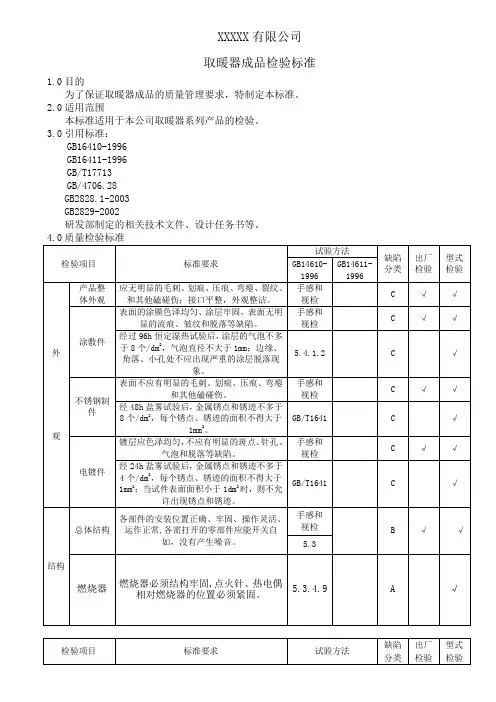

取暖器成品检验标准
XXXXX有限公司
取暖器成品检验标准
1.0目的
为了保证取暖器成品的质量管理要求,特制定本标准。
2.0适用范围
本标准适用于本公司取暖器系列产品的检验。
3.0引用标准:
GB16410-1996
GB16411-1996
GB/T17713
GB/4706.28
GB2828.1-2003
GB2829-2002
研发部制定的相关技术文件、设计任务书等。
5.0检验规则
5.1出厂检验
5.1.1在装配车间生产并完成包装的成品中抽取样本。
5.1.2以每条线每一个排产型号为一个检查批。
5.1.3抽样方案
采用GB2828.1-2003放宽检查一次抽样方案,抽样采用一般检查水平I级,合格质量水平见下表:
5.1.4不管交检批合格或不合格,也不管不合格品是否是样品的一部分,只要是在检查时发现
的不合格品,一律拒收。
拒收的不合格品可以返工后再次提交检验。
5.2成品型式检验
5.2.1有下列情况之一应进行型式检验
A.新产品试制定型鉴定;
B.正式生产后,如结构、材料、工艺有较大改变,可能影响产品性能时;
C.连续批量生产每六个月一次。
5.2.2抽样方案及判定标准
新产品试制样品送样中有不合格品判该次型式检验不合格。
正式生产后采用GB2829-2002的判别水平I的一次抽样方案、其样本大小、不合格质量水平及
有以下情况判为不合格品:
A.有1个或1个以上A类缺陷
B.有1个或1个以上B类缺陷
C.有2个或2个以上C类缺陷。
电热水器产品检验标准
1000W:900~1050W 1200W:1080~1260W 1300W:1170~1365W
1500W:1350~1575W 2000W:1800~2100W 2500W:2250~2625W
5.4.6功能测试
加温测试
电路接插件安全性检测
用手摇动、扯拔端子、连线,端子、连线、螺丝不应松动、脱落现象。
功能检查
检查开关、指示灯、温控是否可以正常工作和指示,正常为合格,异常为不合格。
操控性检查
旋钮旋转必须灵活、流畅,指向正确;开关、按键正确、可靠;
配件稳定性检查
用一只手扶住电源线进线位处外壳,用另一只手拿住电源线,用力往里推拉两次,电源线进去或出来的幅度不能超过2mm,且电源线不能被挂破或被拉断,同时固定线夹的螺丝不能有松动的现象;
检查所有裸露电线和端子与金属部件之间的距离应超过安全规定的最小距离,所有连接线和配件应固定牢靠,在晃动和微力作用下,与金属配件之间的距离仍然要超过最小安全距离。
地线安全性连接检查
地线连接线应采用标准黄绿线连接,连接配件应采用铜制配件,连接应牢固可靠不可以松动。地线标志、L、N等标志必须正确、清晰、持久;
按照正常使用状态进行加温使用,检测温控器是否正常、开关是否正常、指示灯是否正常指示、内胆水是否正常加温,把温控器短路,检查限温器是否可以正常工作。一切正常为合格,否则为不合格。
5.5.来料检验
电器件的
来料检验
按照制造商的相关规定和验收标准进行检验
钢板板材的
来料检验
按照制造商的相关规定和验收标准进行检验
3.技术要求
电热水器产品必须符合国家及使用国相关的安全标准。
电暖产品 标准
电暖产品 标准
电暖产品在我国有相应的国家标准和规定。
根据提供的参考信息,电暖产品主要涉及以下几个标准:
1. PPGB 4706.8-2008《家用和类似用途电器的安全 电热毯、电热垫及类似柔性发热器具的特殊要求》:这个标准规定了电热毯、电热垫等柔性发热器具的安全要求、试验方法和标识。
2. PGB 4706.80-2014《家用和类似用途电器的安全 暖脚器和热脚垫的特殊要求》:这个标准针对暖脚器和热脚垫等设备的安全要求、试验方法和标识进行了规定。
3. PGB 4706.99-2009《家用和类似用途电器的安全 储热式电热暖手器的特殊要求》:这个标准明确了储热式电热暖手器的安全要求、试验方法和标识。
4. GB/T 29397-2012《家用和类似用途电器的安全 电暖气片的特殊要求》:这个标准对电暖气片的安全要求、试验方法和标识进行了详细规定。
5. GB/T 19803-2015《电暖器》:这个标准规定了电暖器的分类、性能要求、试验方法、检验规则和标识。
6. GB 5083-1999《钢制散热器》:这个标准针对钢制散热器的设计、制造、试验和验收提出了要求。
7. JG/T 291-2011《电暖风扇》:这个标准规定了电暖风扇的分类、技术要求、试验方法、检验规则和标识。
总之,以上标准均为强制性国家标准。
在选购和使用电暖产品时,应注意产品是否符合这些标准要求,以确保安全性能。
同时,购
买时可查看产品的认证标志、合格证书等资料,了解产品的质量和可靠性。
使用过程中,要遵循产品说明书的要求,确保安全使用。
电暖器外观检验标准
电暖器外观检验标准一、范围本标准规定了电暖器产品的外观质量,检验要求。
本标准适用于生产的电暖器产品的外观验收。
二、引用标准GB191包装贮存图示标志GB2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB6388运输包装收发货标志三、名词术语3.1主要表面水箱内外表面、底座外表面3.2非主要表面电暖器是指底座表面。
3.3内部表面电暖器是指内胆内壁。
四、检验方法4.1表面分类:4.1.1检查面-指产品能看见的表面,它包括正面、侧面和底面三个表面。
4.1.2正面-指在最经常能被看到的主面。
4.1.3侧面-指要在某种方向的视线才能看到的表面。
4.1.4底面-指很少被见到或要在拆装时才能见到的表面。
(如图所示):4.2检查条件:4.2.1环境光亮度应在600-1000LUX 的光线,且光源应高于检查者的头部。
4.2.2环境四周不能有反光面。
4.2.3人眼与被测的零件的距离应保证在40cm ,且与检测零件的角度为45°,(如图所示)4.3检查范围时间如下:检测面 正面 侧面 底面 时间10秒5秒5秒五、 电暖器外观验收要求40CM45ABBBCBA :正面B :侧面C :底面或内面5.1油汀a.油汀体及前罩不允许有生锈、变形、毛刺、凹凸。
b.表面喷涂应平整光华、色彩均匀。
c.丝印清晰。
d.塑料件表面平整、光滑;e.不锈钢包边:不允许有锈迹、严重划伤。
5.2小太阳取暖器5.2.1底座、电机罩、后罩(升降杆)、其它塑料件:a.直径≤1.0mm的浅色黑点不得多于3处,直径≤0.75mm的深色黑点不得多于2处。
b.不应有明显的水纹和熔接痕。
c.擦痕不得多于2处,片状最大擦花不得大于8mm2。
d.不允许缺料、脏污。
e.气泡直径≤0.8mm,不得多于3处。
f.不允许存在影响外观及装配的飞边。
5.2.2反射板、锥形罩a.不应有明显皱纹,不明显皱纹,不应超过3条轻微细纹,且无刮手的感觉。
b.表面干净。
电暖器总标准1.3(WI-WQ03-02-00-3)2011-02-15分析
第1页品 成 器暖电本版41W 3 I -0 0期日品成半品作 器页次9/1项目求要检查方法式方 查检严重重轻性能看 1m 上 裂 做上 破 能,不 落,, 跌显时 次 易显1 简明 品 合线 , 面接 撬 发面头不 做表接对 验发部丝 实当首螺 送 - 对 用 破颜试有跌 白所耐不述发··√√测试2PCS/批,/ H 5 -3 开 5 能下率不压下 频 、 电 , 落 定 钟 脱 额 分 锡 以 0 焊 以 3 、 态 ) 。
状向 2用 方 /s 使Y 5m 在 和 2.5 上 ( 度 常 台 速 异 验 平 加 生 试水, 发 动与 m m 等 振 直 4m 顺 在 垂 2- 不 : 放 , 头 试 品 电 幅 摆 测 成 通 振 、 动 将 行 全 关√试 测箱)品台(量箱执2标合,不m若0 8 箱跌 1; 量格(面 批 合 正。
每不 落 、 。
判落面查则跌底 准格简面标合加个 跌落 不 中增 两 : 户跌 箱程中 跌 1, 试验 各客中产过 ) 落依其生行√√试 测1箱1次注 验 实命 寿 H8 做)室 验 实。
到次台一 5检 送 格送规要个 ,每 品,:试检试量送测的格 命品规 寿产按期寿 季产 型短冬机 品款一 产每同旧·√测试5/台量试三、跌落测试通用标1 上面 4左面 2右面5 正面 3 底面6背面1、试验顺序:6 个面:1 个角: 3 个棱线: 1-2-5 三面所形成之棱线,从最短棱线开始,其次较长者,最后最长者。
1-2-3-4-5-6 依顺序进行。
1-2-5 三面所形成之角,考虑可能受损最大之角。
包装件重量( kg )跌落高度( cm )<10(不含) 80 10-20( 不含 ) 60 20-30( 不含 ) 50 30-40( 不含 ) 40 40-50( 不含 ) 30 50-100( 不含 )20 >100102、自由跌落的冲击面为平整光滑的水泥地面。
电暖器系列产品技术要求安规标准
电暖器系列产品技术要求安规标准适用范围:本产品技术要求安规标准适用于XXX电器有限公司生产远红外电暖器,暖风机,对流式电暖器,小太阳电暖器,电热油汀,等电暖器产品成品技术要求和试验。
1,检验标准的项目:1.1.安全性能(A类缺陷)1.1.1输入功率和电流:A:在额定电压下且在正常工作温度下,电暖器的输入功率在+5%~-10%的范围内(冲击功率和标志值偏差不大于20%)。
B:如果电暖器标有额定电流,在额定电压下,电暖器的输入电流应在+5%~-10%范围内。
1.2.标志:A,电暖器名称,型号,规格。
B,注册商标及制造厂名。
C,额定电压(V)及电源种类符号(~)。
D,额定功率(W)及额定频率(Hz )。
E,产品认证标志。
F,生产日期或批号。
G,“禁止覆盖”字样高度≥3mm,中性线标志,接地线标志(如果有),开关及其它调节标志。
H,标志应正确,完整,清晰,先用浸水布擦试15S,再用汽油或正己烷擦试15S,标志及清晰可见。
1.3包装箱标志:A:产品名称,型号,规格。
B:产品认证标志。
C:注册商标。
D:条形码或承保标志。
E:包装箱外形尺寸(mm)长×宽×高1.4触电保护器具的结构和外壳应使用对意外触及带电部件有足够的防护,以避免人与带电部件发生意外接触。
A:操作旋钮,按钮,手柄不应带电。
B:不借助工具不与带电部件接触,对于II类电器,应不能触及时性那些由双重绝缘或加强绝缘与带电体隔开的部件。
1.5发热在 1.15倍额定功率达到稳定状态时,温升不超过以下值:A:电源线≤50K。
B:高位安装加热器和防火保护罩及它们相邻的四周表面,温升没有限值。
如果出气口栅格及它们紧邻的四周表面是金属材料制品及试验杆可能触及的:风扇式加热器175K,其它加热器130K,其它可触及的金属表面≤85K。
C:提手位≤60KD:开关表面≤60KE:1.06倍额定电压下,E级绝缘电暖器风扇电机绕组的温升不超过80K(90℃)1.6防水(IPX)A:防溅水型电暖器进行斜面降雨10min ,溅水5 min 试验。
供热质量标准
供热质量标准《供热质量标准》前言嘿,朋友们!咱都知道,冬天要是没有暖气,那可就像掉进冰窟窿一样难受。
供热呢,就像是冬天里的一把火,给咱温暖的保障。
不过,这供热也得有个标准呀,不然有的家里热得像蒸笼,有的又冷得直打哆嗦,这可不行。
所以呀,这个供热质量标准就是为了让供热这件事公平合理,让大家都能舒舒服服地过冬才制定的呢。
一、适用范围1. 居民住宅这个标准首先适用于咱老百姓住的房子。
不管你是住高楼大厦,还是独门小院,只要是通过集中供热系统取暖的居民住宅,都得按照这个供热质量标准来。
比如说,在城市里的那些小区,每家每户都有暖气片或者地暖,供热公司就得保证给这些住户提供符合标准的热量。
就像我朋友住的那个小区,要是供热不符合标准,屋里冷飕飕的,那可就麻烦了。
2. 公共建筑除了居民住宅,像学校、医院、商场这些公共建筑也适用这个标准。
学校里有那么多的学生和老师,要是供热不好,孩子们上课都得缩着脖子,影响学习呢。
医院里的病人更是需要适宜的温度来养病,要是冷冰冰的,不利于身体恢复。
商场也是一样,顾客们在里面逛街购物,要是冷得受不了,谁还愿意多待呀。
二、术语定义1. 供热温度说白了,供热温度就是咱家里暖气散发出来的热量能让屋子达到的温度。
这个温度可不是随便定的,它是有明确规定的。
通常我们说的供热温度是指室内的某个特定位置(比如房间中心、离地面1.5米左右的高度)测量到的温度。
这就好比是给供热定了个目标,就像我们考试的及格线一样,得达到这个温度,供热才算是合格的。
2. 供热压力供热压力呢,你可以想象成是推动热水在供热管道里流动的力量。
如果压力不够,热水就不能顺畅地流到每个用户家里的暖气片中,就像水流如果没有足够的压力,就不能到达高楼的顶层一样。
这个压力的大小也有一定的范围,它得保证在整个供热系统中,从供热站到每个用户家的管道里,热水都能稳定地循环。
三、正文1. 供热质量标准的条款1.1 供热温度标准在正常的供热期间,居民住宅室内的供热温度应该达到一定的标准。
电暖器检测报告标准
电暖器检测报告标准一、产品概述本报告针对电暖器产品进行检测,以提供客观、准确的检测数据,为消费者和相关机构提供可靠的参考依据。
电暖器是一种常见的取暖设备,具有使用方便、加热迅速、安全可靠等特点,广泛应用于家庭、办公室等场所。
二、检测标准本报告的检测标准主要依据国家相关法规和行业标准,包括以下内容:1.GB 4706.1-2005 《家用和类似用途电器的安全第1部分:通用要求》2.GB 4706.23-2007 《家用和类似用途电器的安全第2部分:室内加热器的特殊要求》3.GB 4343.1-2009 《电磁兼容家用电器、电动工具和类似器具的要求第1部分:发射》4.GB 17625.1-2012 《电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)》三、检验依据本报告的检验依据主要包括以上法规和标准,同时参考相关行业标准和国内外同类产品的检测方法,对电暖器产品进行全面、客观的检测。
四、检验方法本报告的检验方法主要包括以下步骤:1.外观检验:观察电暖器的外观质量,检查是否符合设计要求和安全标准。
2.尺寸检验:测量电暖器的各项尺寸,检查是否符合标准要求。
3.性能测试:对电暖器的加热性能、功率、温度等指标进行测试,以评估其性能是否达标。
4.安全性能测试:按照相关标准要求,对电暖器的电气安全性能进行测试,如耐压测试、泄漏电流测试等。
5.电磁兼容测试:对电暖器的电磁兼容性能进行测试,如谐波电流发射测试、电磁辐射测试等。
五、检验规则本报告的检验规则主要遵循以下原则:1.抽样规则:按照相关标准要求进行抽样,保证样本的代表性。
2.判定规则:根据测试结果和标准要求,对电暖器产品的各项指标进行判定,给出合格与否的结论。
3.复检规则:对于不合格的产品,允许进行复检,以确定产品是否符合要求。
六、判定规则本报告的判定规则主要根据以下指标进行判定:1.外观质量:电暖器的外观应无明显瑕疵,结构合理,操作方便。
2.尺寸偏差:电暖器的各项尺寸应符合设计要求和标准规定。
电暖检验标准确
1.2.2.1 2.2 2.3 2.4 2.53.3.1 3.1.1 3.1.2 3.1.3 3.1.4 3.1.5 3.1.6 3.1.73.2 3.2.1 3.2.23.2.3 3.2.4 3.2.5 3.2.6 3.2.73.2.8 3.2.9 3.2.103.3 3.3.1 目的对本公司电暖器类产品的功能和标准做一个普遍规范,同时也为验货员对产品的检验提供指导和说明。
适用文件以下文件是构成产品规格的部份内容,作为产品检验的参考文件,并且为了控制而列明如下。
如有冲突,则由典型样板来决定。
供应商提供的相关工程图纸供应商提供的相关测试报告及检验标准认证备案零配件清单及相关原料或零配件认证证书相关丝印、产品颜色、包装等指引订单检验内容及方法包装检查产品包装牢固,主机无松动,包装不可有隆起、皱边、破损等现象。
外箱、彩盒及机身所标型号、品牌、周期标须一致。
彩盒印刷不可有严重色差或可见之瑕疵,彩盒不可有明显破损。
包装所用胶袋(开口大于7英寸的)必须打孔,并印有警告语、环保标等。
包装内说明书、保修卡等配件及附件不得缺失。
泡沫材质、尺寸符合要求,无破裂、缺料等影响保护效果的现象。
箱唛印刷清晰、正确。
功能测试拆掉风扇包装,检查产品及附件是否正确。
将电暖器插入额定电源,在“0”和“MAX”档之间旋转控制几次。
检测在此范围之内,电暖器会启动和关闭,并且氖灯电源指示灯会相应闪亮和熄灭。
旋转开关旋转灵活,档位功效与丝印的标示相一致。
同时记录各档工作功率。
检查定时器功能是否正确。
检查摇头功能是否正常。
带遥控器的电暖器需检测遥控器功能是否正常。
检查产品实际功能是否与说明书描述一致。
发热丝外表氧化定型,间距均匀一致,光滑无飞边,无锈蚀。
通电后,功率偏差不超过上下限(+5% -10%),发热丝无发红现象。
发热管无破损,装入紧凑正确、通电后无接触不良现象,发光亮度均匀,无明暗相间。
反射板、散热片光亮,反射效果好。
倾斜机身开关通断灵敏、可靠,不允许有失控现象。
电暖器检验标准
厚为20mm的毡垫铺放在地板上,并就其结构把毡垫平平地推
入开口内,如果开口太小或有防护罩,毡垫进不去,则把毡垫
平平地对着开口推进,使之尽可能靠近开口
预定凹进地板,窗台或类似位置安装的,带有出气栅格的加
热器也应经受19.103规定的毡条覆盖出气口的试验,毡条应
沿出气口栅格的最长边覆盖好,毡带依次盖到加热器栅格的
序号 5
标准 条款 11.2 代替
11.3 11.4 11.6 11.7 11.8
标准要求
检测结果 单项判定
对于嵌装式加热器,除说明书中另有规定外,应安装在尽可
能靠近地板或天花板处.
其他器具应按如下规定放置在测试角中:
--便携式风扇加热器,背部距离一个边壁150mm,并远离另
一边壁
--预定在地板上使用的其他加热器,放置时应使其尽可能
一半上,然后盖在整个栅格上
用热电偶或电阻法测定温升值
电热器具电源电压使其达到1.15倍的额定输入功率
对带有电动机,变压器或电子线路的器具,如果其温升超出
极限,且器具输入功率低于额定输入功率,则用1.06倍额定
电压重复该试验(PTC发热元件,以 √1.15倍额定电压供电)
联合型器具按电热器具的条件工作
检测结果
单项判定
第 5 页,共 10 页
外)。
中性线使用的接线柱用字母N标明
接地端用符号 标明
说明书中应清楚说明如何安装,以及IEC335-2-30--1997条
款7.12.1相关的补充说明,且必须有一项警告说明:加热
器不得直接安装在电源插座下面
X、Y型软线连接的器具必须说明如何更换电源线
检测结果
单项判定
高位安装加热器,开关各档的指示在白天从正常位置上看
取暖器标准——精选推荐
取暖器标准GS标准⽣产注意事项标识和说明书1,器具的铭牌必须有额定电压、电压特性、额定功率或电流、商标或⼚名⼚址、型号、回(II 类器具符号)、IP号码(对于IPX0以外的器具)Fan HeaterModel: NTK15ATV oltage: 220-240V~ 50HzPower Input: 1500WFan HeaterModel: NTH20RV oltage: 220-240V~ 50HzPower Input: 2000WDry-wet vacuum cleanerModel: QZ10BV oltage: 220-240V~ 50HzPower Input: 1000WDegree of protection: IPX42,器具内的关键电器件必须有正确的标识(额定电压、电压特性、额定功率或电流、商标或⼚名⼚址、型号):电源开关、倾倒开关、温控器、热熔断器、限温器、发热丝或发热管、内部导线、电源线和插头3,各符号的标识或丝印:电源开关:⽤OFF)I表⽰开(ON)或⽤指⽰灯,⽤不借I,中档II和⾼档III。
禁⽌覆盖(DO NOT COVER)丝印在器具顶⾯(字体⾼度不⼩于3mm),不适⽤于远红外电暖器、⽑⼱架和固定在1.8⽶以上的电暖器。
4,说明书警语:对于Y型连接:If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.禁⽌覆盖: WARNING: In order to avoid overheating, do not cover the heater.不能放在插座正下⽅:The heater must not be located immediately below a socket-outlet.对于⾮安装在1.8⽶以上⾼度的远红外电暖器:Do not use this heater with a programmer, timer or any other device that switches the heater on automatically, since a fire risk exists if the heater is covered or positioned incorrectly.对于可移动的电暖器:Do not use this heater in the immediate surroundings of a bath, a shower or a swimming pool.对于油汀:This heater is filled with a precise quantity of special oil. Repairs requiring opening of oil-container are only to be made by the manufacturer or his service agent who should be contacted if there is an oil leak. When scrapping the heater, following the regulations concerning the disposal of oil.5,对于安装在1.8⽶以上固定式器具,应该能在1⽶远的地⽅看清开关的标识。
UL、CSA标准电暖器型式试验作业指导书
插头接线为锡焊型、铜焊或熔焊型
电源线尺寸AWG
仅插头接线卷曲
电源线类型: S, SJ, SJO, SJT, SJTO, SO, SP, SPT, SRDT, ST, STO, SV, SVO, SVT, SVTO
电源线类型: HPD, HPN, HS, HSJ, HSJO, HSD
用Figure 10.4内所示的探头进行测试
1
10.2.1
金属部件的表面必须得到所需的保护,防止锈皮、剥落或其它锈蚀效应。
通过视检来确定是否合格
对于运行时表面温度高于280℃ (536℃))的面板型加热器应加装护罩。
通过视检和测试来确定是否合格
12.1
室内电暖器须放置在0℃±2℃的环境里3小时,(室外电暖器须放置在-35℃±2℃的环境里3小时)然后对塑料外壳施加 6.8J的冲击力量,铁球质量为0.535kg,冲击高度为1.3m,每一处薄弱的表面用铁球冲击一次,但是每一处冲击必须在三台样机上进行。
通过视检和测量来确定是否合格
便携式电暖器必须具有一根从电源线进入电暖器到达连接插头正面的点算起延展长度不小于1.8米且不大于2.4米的电源线。
通过视检来确定是否合格
16.11
电源线进入外壳的地方提供应变释放以便电源线的机械应变不会传递到接线端、接头和内部电路。
要有线夹和类似装置,通过视检来确定是否合格
1.2
1.2
?在开路线圈电热元件绝缘体上,从电热元件到非载流导电部件的通过空气和表面上的间距不能小于3.2毫米
通过测量和视检来确定是否合格
2
功率电流电压测试
37.1
正常工作环境下功率测试:在额定电压、额定频率和20±5℃的环境条件下运行至稳定状态测量其电流和功率。输入功率不得大于额定功率的105%
电采暖散热器技术性能指标及选用要求
电采暖散热器技术性能指标及选用要求关键词]电采暖散热器安全温度控制蓄热本文介绍了电采暖散热器的定义和分类,提出了电采暖散热器的技术性能指标,指出在产品标准编制过程中所遇到的效率概念问题、产品节能问题、蓄热问题等,同时归纳总结了选用电采暖散热器的技术要点,特别提出了判别蓄热式电采暖散热器优劣的三个特性,为产品的应用提供了选用要求和依据。
电采暖散热器是一种固定安装在建筑物内,以电为能源,将电能直接转化成热能,并通过温度控制器实现对散热器供热控制的采暖散热设备。
依据其放热方式、传热类型以及安装型式来进行分类,电采暖散热器按放热方式可以分为直接作用式和蓄热式;按传热类型可分为对流式和辐射式,其中对流式包括自然对流和强制对流两种;按安装型式又可以分为吊装式、壁挂式和落地式。
电采暖散热器性能包括电气安全性能和热工性能。
电气安全性能主要有泄漏电流、电气强度、接地电阻、防潮等级、防触电保护等。
电采暖散热器从安全和使用角度考虑与直接作用式电采暖散热器相关的性能指标主要有输入功率、表面温度和出风温度、升温时间、温度控制功能和蓄热性能等。
其中蓄热性能是针对蓄热式电采暖散热器而言的,考察其蓄热性能的基本指标是:蓄热效率、蓄热量及蓄热和放热过程的控制问题。
选用电采暖散热器的要点从以下五个方面考虑:1 地域考虑:在电力能源充足,而其他常规采暖:燃煤/燃气等不具备情况下,宜采用电采暖散热器;对于环境保护要求严格的场合也宜采用电采暖散热器。
如:风景区内的旅游建筑,古文物建筑和园林建筑等。
2 经济效益:在节能建筑中采用电采暖散热器,具有良好的经济效益。
由于电采暖散热器具有可间断供热;可选择性供热的优势,可逐室统计;可独立供热,自动控温的优势,可按所需温度逐个设定;良好的温度效果和环保效果;国家对用户低价用电的优惠政策等优点。
对节能居住建筑,电采暖费用与市政热网供暖费用相当或更低。
3安全问题是选用电采暖散热器首先应考虑的问题:电气安全是基本要求;外观的形状应有效防止人体误触摸时对人体造成意外伤害;民用电采暖散热器表面温度和出风温度不能对人体产生烫伤。
电采暖技术规范手册
电采暖技术规范书一、采用规范与标准:1、设备所涉及的产品标准及规范、工程标准及规范、验收标准及规范等,必须满足本技术规格书及国家规定的标准和规范进行设计和制造。
只有当其采用的标准和规范等于或优于本技术规格书的要求时,此标准或规范才能为买方所接受。
2、本技术规格书中使用的标准包括( 但不限于此 ) :《采暖通风与空气调节设计规范》GB50019-2003《采暖通风与空气调节制图》GBJ 114— 88《居住建筑节能设计标准》DBJ01-602-2004《电采暖、伴热设备安装》03D705-1《民用建筑电气工程施工及验收规范》GBJ242-2002《建筑给水排水及采暖工程施工质量验收规范》建标 [2002]62 号《地暖通风及空气调节设计规范》2001年版、修订版《低温热水地板辐射供暖应用技术规程》北京市 2000 年 10 月 1 日实施《地面辐射供暖技术规程》JGJ142-20043、投标人用于本次招标采购设备选用的材料、零部件如有不涉及上述技术标准和规范之处,投标人应详细说明其所采用的标准和规范,并提供该标准或规范的完整中文原件给买方。
4、投标人应使本次招标采购设备选用的材料、零部件符合最新版本的国际和国家标准、规范,并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。
5、投标人使用上述以外的标准和规范时,应加以说明。
应清楚地说明并提交用于替代的标准或规范,明显的差异点要说明。
6、本项目适用于现行的国家标准、规范;没有国家标准、规范,但有行业标准、规范的,约定适用行业标准、规范;没有国家和行业标准、规范的,约定适用工程所在地地方标准、规范。
7、各种标准、法规、供货合同及招标文件中的相关要求有不同规定时,按照高标准和严要求执行。
二、工程装备运行条件:1、安装场所:户内安装。
2 、海拔高度≥ 1500m3 、环境温度-35 oC4 、日温差25oC。
5 、相对湿度≤ 42%(25oC)。
水暖温度参考标准
水暖温度参考标准(总4页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--水暖温度参考标准一、为了保证优质供暖,又为供热系统节能运行寻找途径和积累数据、根据供热技术理论并结合供热管网实际,提供换热机组运行工艺参数。
本着“看天供暖的原则”以供暖为主节能为副的想法、参考以下数据:室外最低温度回水温度供水温度回水压力恒定供水压力(°C)(°C)(°C)(Mpa )(Mpa)10以上压火— 5—10 35 403—5 45 50—550—3 52 55—600— -2 55 60—652— -5以下 60 65—70二、中华人民共和国建设部:建标【1999】76号文件《关于发布国家<住宅设计规范>的通知》提出了《住宅设计规范》经有关部门批准为强制性国家标准”,“编号GB50096-1999”,自1999年6月1日起实行。
”其中关于采暖部分做如下规定:采暖严寒地区和寒冷地区的高层、中高层和多层住宅,宜设集中采暖系统。
采暖热媒应采用热水。
设置集中采暖系统的普通住宅的室内采暖计算温度,不应低于表的规定。
表室内采暖计算温度用房温度 (℃)卧室、起居室(厅)和卫生间 18厨房 15设采暖的楼梯间和走廊 14注:有洗浴器并有集中热水供应系统的卫生间,宜按25℃设计。
|冬季供暖室内温度测定标准我国北起黑龙江南至陇海铁路的广大地区,冬季采暖是居民生活的基本需要。
热从福利型转为商品型后,分户控制、分户计量还未得到大面积应用,供热质量仍以用户室内温度为标准,部分城市将供热温度标准规定为≥16℃,部分城市为≥18℃。
探讨切合实际的室温标准,对保证冬季采暖、节能减排、保持经济可持续发展十分必要。
一、地方政府供热法规中对室内温度的规定(见下表)(表被删除了,遗憾!!!)结果显示:1、严寒区的黑龙江省至寒冷区的陇海线以北的广大采暖区,规定的采暖室温标准不同,≥16℃或≥18℃,且不以各地采暖期室外温度为标准。
地 暖 温 控 标 准
要求
8.2
独立安装式地暖用温控系统应满足安装结构方便、易安装。为保证电地暖的长时间的安全运行,
控温器与限温器应配套安装。水地暖则宜选择带有防冻保护功能的控温器
8.3
控温器的控制器设置高度宜距地面 1.4m 或与照明开关在同一水平线上。控温器应安装在附近无
散热体,周围无遮挡物,不受风直吹,不受阳光直晒,通风干燥且周围无热源体,能正确反映室
高 温 本实验条件应符合 GB/T 2423.2 的有关规定,实验样品在不包装、不通电的状态下,按正常工作
贮存 位置放入具有室温的调温调湿箱内,调温调湿箱的温度,按不大于 1℃/min 的平均速度升至 60℃,
当温度稳定后,持续 24h,然后调节调温调湿箱的温度,按不大于 1℃/min 的平均速度降至正常
15.1 基本要求
机械强度的基本要求应满足 GB 14536.1-2008 中第 18 章的规定(见附件)
15.2 按键按压强度
15.3 按键工作负荷 里
具有按键的控温器,其按键应具备一定按压强度。产品在正常工作条件下设计寿命结束前,各按 键功能应符合产品设计要求。 控温器在正常工作条件下,依次将 30N 的力垂直施加在各按键的操作平面的中央(按压面积不小 于按键面积的 50%),按压 3min 后,检查各按键功能。 具有按键的控温器各按键的负荷力应在 0.8N~1.5N 的范围内,同一控温器各按键的离散性不大 于 0.4N。 使用测力计测量控温器各按键工作响应时的负荷力。
合格证是否符合以上 1.1,1.2 要求,按第 3 条所需的资料检查
2.分类 2.1 按控制对象分 2.1.1 电地暖控 控制对象为加热电缆、电热膜等电发热设备的控温器
类
温器
2.1.2 水地暖控 控制对象为控制水路的阀门开关的控制器
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
艾美特电器(深圳)有限公司---标准书
电暖器成品检验标准通则版本 1.4 文件号码
WI-WQ03-02
-00-3
日期2012-6-30
适用:本标准适用于电暖器作业制程检查及成品、半成品、CKD零件出货前检查。
页次1/10
一、缺点分类:
1.严重缺点:危及消费者人身、财产安全和影响主要功能的缺点;(如耐压不良、绝缘电阻等绝缘性不好)2.重缺点:产品功能失效,不能达到预期目的或降低其实用的缺点;(如开关接触不良、杂音、功率不符等)3.轻缺点:机能正常,操作及外观上不能完全令人满意的缺点;(如刮伤、色差、包装、标示等)
二、检查项目
项目要求
缺点程度
检查方法
检查
方式
严
重
重轻
包装外箱/彩盒:
·不能有破损、变形、脏污,材质与留样一致;
·唛头清晰,内容与交制单一致;
·型号、认证标志、图案等印刷内容与交制单要求一致;
·电脑条码与资料一致,用扫描仪能轻松检出;
·外箱及彩盒在指定处加盖生产日期组别章。
√
√
√
√
√
目视
扫描仪
抽样
包装:(所有附属品均需一一核对并实装测试)
·打包带松紧合适,不可打到彩盒及外箱上的条码,不能损外箱/彩盒,
并且接口要完全结合;
·打开彩盒,里面的保力龙、卡纸、使用说明书、保证卡、维修卡、纸
托、脚盘、脚台、遥控器(电池)等部件放置要正确,不能存在相互
磨擦、碰撞导致的刮伤、变形、网子脱漆等不良或错误、漏放现象;
√
√
目视抽样
说明书:(使用说明与实际操作要一致)
·内容要清晰,型号、认证标志等印刷内容与留样一致;√
目视
操作
抽样封箱:
·封箱带要平整,两边留长度5CM左右,不可封到彩盒的印刷内容上;
内销要求一律不可有二次封箱或脏污、胶纸印等不良且封箱胶纸不可
封住防串货条码;
√目视抽样
标示·各种贴纸(POP 贴纸、吊牌、警告标签、电压标等)不能用错、漏
贴且印刷、贴附位置要正确,对成品需在室温下放置24H后检查贴纸
有无起泡,翘角、皱褶;
·贴纸粘贴不能歪斜或起皱,印刷要清晰;
·贴纸上字体用1.5公斤力度用酒精擦拭15S字体脱落小于5%
·面板贴在机体上周边间隙均匀,单边不大于0.3mm。
不得翘角,印刷
内容字体与资料一致;
·机体面板、铭牌圈、遥控器等印刷不能模糊、毛边、色差等。
·“严禁覆盖”标示需在机体明显位置,不得缺少。
形式(贴纸、印刷、
刻印等)依不同客户而定。
标示高度至少为15mm,“严禁覆盖”
和“W ARNING:DO NOT COVER”字体高度至少为3mm。
√
√
√
√
√
√
目视
2台/每批
抽样
核准审核制定张允燕
第1页
艾美特电器(深圳)有限公司---标准书
艾美特电器(深圳)有限公司---标准书
电暖器成品检验标准通则版本 1.4
文件号码
WI-WQ03-02
-00-3
日期2012-6-30
适用:本标准适用于电暖器作业制程检查及成品、半成品、CKD零件出货前检查。
页次3/10
项目要求
缺点程度
检查方法检查方式
严
重
重轻
构造机能温控器:
·规格不能用错,在操作时不能有功能失控(无功能或关不住);
·机体温控印刷带“*”标识的,必须送防冻结测试;
√
目视
测试
抽样
1台/批马达:
·规格不能用错,保险丝要与认证资料一致,铁芯、转子仁正确;
·运转时要平稳,无振动或杂音;运转方向要正确;
·马达插销要垂直于轴芯,且马达不允许有漏油现象;
√
√
目视、耳听抽样
发热丝:
·正常运转没有发红现象;
·发热丝上单股线端子铆合方向不能弯曲,需顺平面铆合;
·发热丝组与机体组装好后,云母片不能弯曲,要平直,不能往前壳或
后壳靠近;
·发热丝的保险丝,当温度超高时,要自动切断电源;√
√
√
√
目视抽样
内部配线:
·火线L、零线N、地线〨理线要正确。
·各股线材质及线芯断面面积不能错误。
·所有单线不能有损伤,端子套不能欠缺。
·焊接要充分牢固且焊接表面要光滑,不能轻易拉脱。
电源线、股线不
能有接触到可动部件。
·内部理线要顺畅、清楚,符合认证要求,不能有绞线发生,螺丝不能
把里面股线锁破或柱子锁破。
·绑紧带位置要正确,绑紧后绑带不可滑动。
·各处端子插接牢固,且各处端子需点锡处状态如下图:
·内部绝缘距离符合各安规要求。
√
√
√
√
√
√
√
√
目视
拉力计1台/2H
连接部件:
·机体内部连接部件需连接紧固,不得有露铜、飞线等不良。
端子台、
闭口端子线不能浸锡;锁端子台螺丝扭力为5kgf;
·插接端子的拉拔力需测试确认,250插线端子第6次拉拔力要达到
1.8KGF,187插线端子第6次拉拔力要达到0.45KGF(为测试方便,
采用第1次拉拔力大于3KGF判定);闭口端子、端子台等为大于
3KGF。
客户特别要求除外;
√
√
目视
拉力计
5台/批
电源线(东富电源线有黑白两股线,黑色为火线,白色为零线):
·电源线规格和长度必须符合要求。
出线孔或压线片不能有损伤电源线
外皮(UL规格以最不利方向施加156N的拉力拉一分钟,电源线铜线
不能位移1mm,线皮可移动;其它规格按如下标准:)
·净重≤1kg,以最不利的方向施加30N的拉力,拉25次,每次持续
1S,电源线铜线不能被拉出2mm。
·净重>1 kg并且≤4kg,以最不利的方向施加60N的拉力,拉25次,
每次持续1S,电源线铜线不能被拉出2mm。
·净重>4kg,以最不利的方向施加100N的拉力,拉25次,每次持续
1S,电源线铜线不能被拉出2mm。
√
√
√
√
目视
拉力计
5台/批
艾美特电器(深圳)有限公司---标准书
艾美特电器(深圳)有限公司---标准书
艾美特电器(深圳)有限公司---标准书
艾美特电器(深圳)有限公司---标准书
艾美特电器(深圳)有限公司---标准书。
