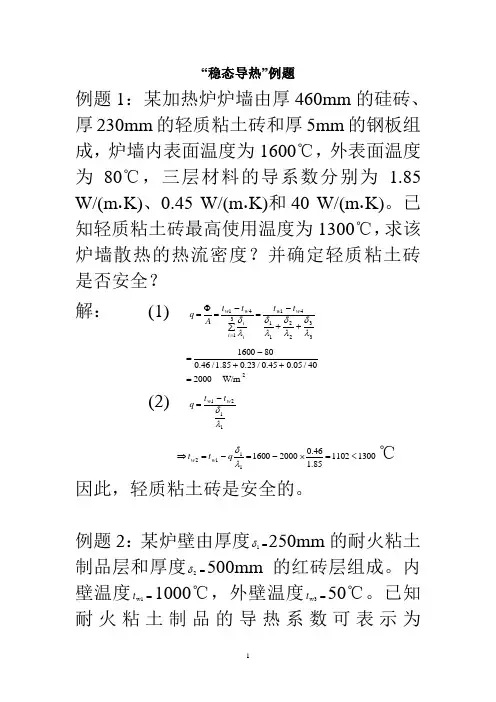

“稳态导热”例题例题1：某加热炉炉墙由厚460mm 的硅砖、厚230mm 的轻质粘土砖和厚5mm 的钢板组成，炉墙内表面温度为1600℃，外表面温度为80℃，三层材料的导系数分别为 1.85 W/(m ∙K)、0.45 W/(m ∙K)和40 W/(m ∙K)。

已知轻质粘土砖最高使用温度为1300℃，求该炉墙散热的热流密度？并确定轻质粘土砖是否安全？解： (1) 332211413141λδλδλδλδ++-=-=Φ=∑=w w i i iw w t t t t Aq 2W/m 200040/05.045.0/23.085.1/46.0801600=++-=(2) 1121λδw w t t q -=1300110285.146.0200016001112<=⨯-=-=⇒λδqt t w w ℃因此，轻质粘土砖是安全的。

例题2：某炉壁由厚度=1δ250mm 的耐火粘土制品层和厚度=2δ500mm 的红砖层组成。

内壁温度=w1t 1000℃，外壁温度=w3t 50℃。

已知耐火粘土制品的导热系数可表示为t000233.028.01+=λ，红砖的导热系数近似为7.02=λW/(m ∙K)。

试求稳定运行时，该炉壁单位面积上的散热损失和层间接触界面的温度。

解：由于接触界面温度w2t 未知，因此无法计算耐火粘土制品层的平均温度，进而无法求得该层的导热系数。

现用工程计算中广泛应用的试算法求解。

假设接触界面温度600w2=t ℃，则耐火粘土制品层的导热系数为)K W/(m 466.0 ]2/)6001000[(000233.028.0 ]2/)[(000233.028.0000233.028.0w2w11∙=+⨯+=++=+=t t t λ两层炉壁单位面积的散热损失为2332211w3w1 W/m 760 7.010500466.010250501000=⨯+⨯-=+-=--λδλδt t q校核所假设接触界面的温度w2t ，得11w2w1/λδt t q '-=℃ 593 466.0102507601000311w1w2=⨯⨯-=-='-λδq t t593w2='t ℃与假设600w2=t℃相差不大，可认为上述计算有效，即炉壁单位面积上的散热损失=q 760 W/m 2；层间接触界面的温度=w2t 593℃。
