35kv变电站设计ppt解析
35KV变电站设计 ppt
高压开关柜的选择
• 进线柜选用KGN-10-07型 出线柜为：KGN-10-03型 母联联络柜选用KGN-10-20（35）型
变电所高低压线路的选择
• 高压架空线路选用LGJ-95型钢芯铝绞线。 • 6kV母线的选择 选用的型号为：LMY60×6型。
7.继电保护及二次系统
• 继电保护的任务和要求 继电保护属于电气安全工程领域，其基本 任务是：当电气系统或设备发生故障时， 能快速、自动地指挥断路器从供电系统中 切除，将事故限制在允许的范围之内。
• 全厂总的来说属于二级负荷，为使重要负荷得到 可靠的供电，总降压变电所采用了双回路电源进 线并且设置两台主变压器。在此种环境下，变电 所高压侧多采用桥型结线。对于进线距离较长， 变压器切换不甚频繁，宜采用内桥接线。 • 经过以上论述，本厂采用内桥接线。
电气主接线图
5.短路电流的计算
• 最大运行方式 系统在该方式下运行时，具有最小的短路阻抗值， 发生短路后产生的短路电流最大的一种运行方式。 一般根据系统最大运行方式的短路电流值来校验 所选用的开关电器的稳定性。 • 最小运行方式 系统在该方式下运行时，具有最大的短路阻抗值， 发生短路后产生的短路电流最小的一种运行方式。 一般根据系统最小运行方式的短路电流值来校验 继电保护装置的灵敏度。
防雷与接地
防雷的设备主要有接闪器和避雷器。 接闪器就是专门用来接受直接雷击（雷闪） 的金属物体。 避雷器是用来防止雷电产生的过电压波沿 线路侵入变配电所或其它建筑物内，以免 危及被保护设备的绝缘。
致谢
• 非常感谢各位老师指导我的论文答辩！ • 文中不妥和疏漏之处，恳请各位老师 批评指正！
谢谢!
ca总 si ca
ca总 si ca
ca总 2 ca总 2 ca总
35kv变电所电气部分设计ppt
3.2 主接线的设计原则
电气主接线的基本原则是以设计任务书为依据，以国家经济建设的方针、政 策、技术规定、标准为准绳，结合工程实际情况，在保证供电可靠、调度灵活、 满足各项技术要求的前提下，兼顾运行、维护方便， 尽可能地节省投资，就近 取材，力争设备元件和设计的先进性与可靠性，坚持可靠、先进、适用、经济、 美观的原则。
第四章 短路电流计算
4.2 短路电流计算的方法和条件
方法：1对各等值网络进行化简，求出计算电抗； 2求出短路电流的标么值；
3归算到各电压等级求出有名值。
4.3 短路电流的计算
对网络进行化简，画出35kv 、10kv侧短路等效简化图，进行计算，求出电 抗 、短路电流的标么值、归算到各电压等级求出有名值。
35kv变电所电气部分设计
答 辩 人: 指导老师:
摘要
随着电力行业的不断发展，人们对电力供应的 要求越来越高，特别是供稳固性、可靠性和持续性。 然而电网的稳固性、可靠性和持续性往往取决于变 电所的合理设计和配置。出于这几方面的考虑，本 论文设计了一个35kV降压变电站,此变电站有两个 电压等级，一个是35kV，一个是10kV。同时对于 变电站内的主设备进行合理的选型。
3.3 主接线设计的基本要求
电气主接线设计应满足可靠性、灵活性、经济性三项基本要求即可。
3.4 主接线的设计和论证
依据变电站的性质可选择单母线接线、单母线分段接线、双母线接线、外桥型接 线、内桥型接线、五种主接线方案。
第四章 短路电流计算
4.1 概述
产生短路的主要原因：电器设备载流部分的绝缘损坏。所谓短路时指相与相之间 通过电弧或其它较小阻抗的一种非正常连接，在中性点直接接地系统中或三相四 线制系统中，还指单相和多相接地。三相系统中短路的基本类型有：三相短路、 两相短路、单相接地短路、和两相接地短路。 短路电流计算的目的： 1 、电气主接线比选； 2 、选择导体和电器； 3 、确定中性点接地方式； 4 、计算软导体的短路摇摆； 5 、确定分裂导线间隔棒的间距； 6 、验算接地装置的接触电压和跨步电压； 7 、选择继电保护装置和进行整定计算。
35kV变电站电气一次部分初步设计分析
35kV变电站电气一次部分初步设计分析1. 引言1.1 背景介绍35kV变电站是指电压等级为35千伏的变电站，是电力系统中的一个重要环节，用于将输电线路上的高压电能转变为供用户使用的低压电能。
一次部分是变电站中最基础、最重要的组成部分之一，其设计合理与否直接关系到电能传输的安全、稳定和有效。
随着我国电力行业的快速发展，35kV变电站在城市和乡村的建设中得到广泛应用，因此对其一次部分的设计要求也越来越高。
35kV变电站电气一次部分初步设计分析是对变电站的电气一次系统进行的初步设计和分析，旨在确保变电站的电气系统能够稳定、安全地运行。
通过对35kV变电站的电气一次部分进行详细的设计要求分析，可以为后续深入设计提供参考，保障变电站的正常运行和电能传输的可靠性。
对35kV变电站电气一次部分进行初步设计分析具有重要意义。
1.2 研究目的本文的研究目的是为了对35kV变电站电气一次部分的初步设计进行分析和探讨。
通过深入研究和详细分析设计要求、系统框架设计、继电保护原理设计、接地系统设计以及防雷设计，我们旨在探讨如何有效地设计和布置35kV变电站的电气一次部分，以确保其正常运行和安全性。
通过本文的研究，我们希望为后续深入设计提供有力参考，为35kV变电站电气一次部分的设计和施工提供科学指导。
我们也希望通过这篇文章的撰写，能够为相关领域的研究和实践工作提供一定的理论支持和技术参考，促进35kV变电站电气一次部分设计水平的提升，确保电网运行的安全稳定。
1.3 研究意义35kV变电站电气一次部分初步设计分析引言:35kV变电站作为电力系统的重要组成部分，其电气一次部分的设计直接关系到电力系统的安全稳定运行。
对35kV变电站电气一次部分的初步设计进行分析具有重要的理论和实践意义。
通过对35kV变电站电气一次部分的设计要求进行分析，可以帮助设计人员更好地了解对该部分的功能和性能要求，为设计方案的制定提供有力的依据。
通过对系统框架设计、继电保护原理设计、接地系统设计、防雷设计等方面的分析，可以全面评估电气一次部分的设计方案是否符合相关要求，从而为后续深入设计提供参考和指导。
35KV变电站典型设计图讲解
北京德威特电力系统自动化有限公司DV110105图册编号:工程名称:内蒙呼市和林新营子变电站扩建工程合同编号:02B086设计阶段:施工图设计图册名称:内蒙呼市和林新营子变电站扩建工程审定:审核:校对:设计:2002年6月10日第1张共50张电气图纸(文件目录序图纸文件名称或内容图号数量备注号1 封面 12 图纸目录 13 图纸说明 14 DVPS-600变电站综合自动化系统配置图02B086BSJK0-1 25 屏柜平面布置总图02B086BSJK0-2 46 中央信号测控接线图02B086BSJK0-3 27 公共端子排图02B086BSJK0-4 18 小母线布置图02B086BSJK0-5 19 35/10kV主变保护监控接线图02B086BSJK0-6 1310 35kV出线保护监控接线图02B086BSJK0-7 411 10kV出线保护监控接线图02B086BSJK0-8 412 电容器保护监控接线图02B086BSJK0-9 413 母线分段保护监控接线图02B086BSJK0-10 414 微机消谐记录装置接线图02B086BSJK0-11 115 母线电压互感器接线图02B086BSJK0-12 316 控制及转换开关接点图附页 117 设备表 1第2张共50张设计说明一:设计依据根据呼和浩特市供电局设计所同北京德威特电力系统自动化有限公司签订的技术协议及提供的有关技术要求进行设计。
二:设计范围根据甲方提供图纸及技术资料,按照合同所列设备进行设计。
本次设计为呼和浩特市和林新营子变电站扩建工程的保护监控部分。
三:标准设计按本企业标准及国家有关电力行业标准进行。
四:说明1.本系统设计所有事故及报警音响均通过CAN网络由微机中央信号监控装置发出。
2.本图仅供参考不指导现场施工。
第3张共50张设备表编号名称型号规格数量设备位置备注1 微机线路保护监控装置DVP-632 100/5-220 12 微机线路保护监控装置DVP-631 100/5-220 43 微机中央信号监控装置DVP-601 100/5-220 14 微机PT监控装置DVP-671 100/5-220 15 主变差动保护装置DVP-625 100/5-220 16 主变后备保护监控装置DVP-626 100/5-220 17 非电量保护装置 DVP-606 18 微机电容器保护监控装置DVP-641 100/5-220 19 连接片 JL1-2.5/2 4010 切换片 JL1-2.5/3 311 熔断器 RT18-32X/6A 4612 标签框 F31-20/50BH 14013 控制开关 LW2-Z-1a.4.6a.40.20.4/ F8514 控制开关 LW2-Z-1a.4.6a.40.20/F8 315 按钮 LA38-22/208 DC250V 2 绿色16 按钮 LA38-20/208 DC250V 13 绿色17 电铃 UZC4-3 DC220V 118 电喇叭 DDZ-1 DC220V 119 中间继电器 DZY-213 DC220V 120 切换开关 K22-33X2A/K 1021 切换开关 K22-11X2A/K 122 信号灯 AD11-22/21-8GZKDC220V 16 红绿各半23 信号灯 AD11-22/21-8GZK DC220V1 白色24 小母线支架 10825 小母线 26。

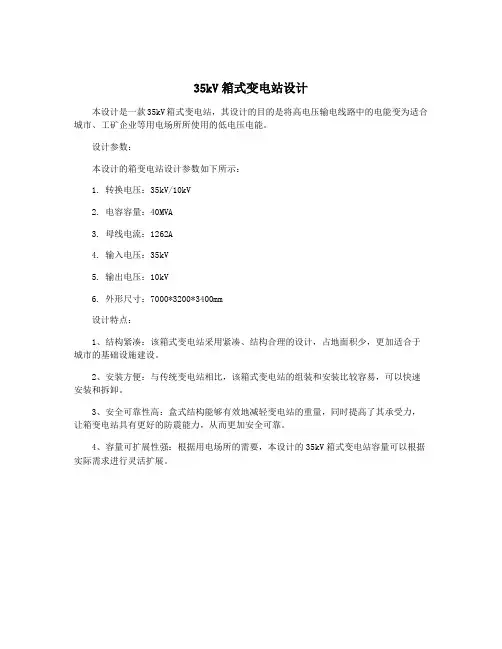

35kV箱式变电站设计
35kV箱式变电站设计
本设计是一款35kV箱式变电站，其设计的目的是将高电压输电线路中的电能变为适合城市、工矿企业等用电场所所使用的低电压电能。
设计参数：
本设计的箱变电站设计参数如下所示：
1. 转换电压：35kV/10kV
2. 电容容量：40MVA
3. 母线电流：1262A
4. 输入电压：35kV
5. 输出电压：10kV
6. 外形尺寸：7000*3200*3400mm
设计特点：
1、结构紧凑：该箱式变电站采用紧凑、结构合理的设计，占地面积少，更加适合于城市的基础设施建设。
2、安装方便：与传统变电站相比，该箱式变电站的组装和安装比较容易，可以快速安装和拆卸。
3、安全可靠性高：盒式结构能够有效地减轻变电站的重量，同时提高了其承受力，让箱变电站具有更好的防震能力，从而更加安全可靠。
4、容量可扩展性强：根据用电场所的需要，本设计的35kV箱式变电站容量可以根据实际需求进行灵活扩展。
35kV变电站毕业设计答辩PPT演示课件
Assignment book
某煤矿现需建设地面35/10kV 矿井变电所一座，供电线路采 用双回路35kV架空线。一回主 供电源引10km 远处的110kV 变电站；另一备用电源线路引 自另一110kV变电站，距离 5km。35kV母线最大短路参数 Sdmax=300MVA,变电所距井下 中央变电所1km.
•13
6、继保方案的初步拟定
10kV线路的保护： 电力变压器的保护：
三段式电流保护 瓦斯保护（400kVA以上） 纵联差动保护
电容器的保护： 电流速断保护
继保发展方向：智能型微机继电保护
•14
7、变电所的防雷与接地
防护直击雷，亦可以使感应雷 过电压产生在1～2km以外。
母线上装设阀型避雷器 FA3，保护变压器、电 压互感器电气设备。
94.8
0.6
4
机电车间与生 活办公
35.2
0.4
5
井下
159.4
0.7
架空线或电缆 长度/km 型号
LGJ-35
0.5
LGJ-35
0.6
2 LGJ-35
LGJ-35
MYPT-3*703*35
0.7 1
•10
45、电力线路和设备的选择
设备选择
选择原则
按正常工作条件下选择额定电流、 额定电压及型号
按短路情况下校验开关的开断 能力、短路热稳定和动稳定。
继电器保护的整定提供技术参数
负荷计算方法 需用系数法
•3
1、负荷计算与无功功率补偿
负荷计算结果
补偿前
有功负荷Pca=4844kW 无功负荷Qca=3464kvar 视在功率Sca=5955kVA 功率因数cosφ=0.81
35kv移动变电站设计
35kV/10kV移动式智能变电站一、背景概述智能变电站就是采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能，实现与相邻变电站、电网调度等互动的变电站。
二、系统介绍1、系统组成及基本结构移动式智能变电站系统主要包括以下几个部分：⏹一次智能设备及在线监测（智能变压器、智能高压断路器、智能隔离开关、避雷器等）；⏹移动式智能变电站的继电保护系统（电子电压电流互感器及合并单元、智能终端、故障录波器等）；⏹电能质量管理单元⏹储能系统⏹分布式能源控制监控终端⏹智能辅助设施及管理单元⏹与分布式电源的接口。
2、结构模块功能介绍按智能电网设备配置和标准要求，按结构主要分为过程（设备）层、间隔层、站控层，按功能主要分为电力设备监测、继电保护及接口模块、智能辅助系统模块、高级功能模块。
各结构模块组成、内容和主要功能介绍如下：（1）过程（设备）层包含：变压器及在线监测系统；断路器及在线监测系统；隔离/接地开关及在线监测系统、电流电压互感器及在线检测系统、避雷器及在线监测系统，（2）间隔层包含：电量计量系统，电能质量管理系统，故障录波管理系统，储能设备及管理系统，”3G”接口设备及终端管理系统,继电保护系统，测控装置。
（3）站控层设备主要包括主机兼操作员工作站、远动通信装置、网络通信记录分析系统。
（4）智能辅助设备及管理系统：温度监测与报警和防潮、通风系统、消防管理系统、火灾自动报警系统、防火封堵、站用电源系统、安防系统、视频监控、照明系统。
高端设备及管理系统：室内外环境监测系统、视频与电力设备联动系统、自愈及黑启动系统、柔性交流输电系统等。
3.主要引用规范和标准如下：Q_GDW Z410-2010 《高压设备智能化技术导则》DL/T 860 《变电站通讯网络与系统》GB 2423.4 电工电子产品基本环境试验规程试验Db 交变湿热试验方法2 / 25GB/GDW 427-2010《智能变电站测控单元技术规范》GB/T 17626.2/3/4/5/6/8/9/10/11/12 电磁兼容性能试验GB/T 2423.1/2/3/22 低温、高温、恒定湿热、温度变化试验GB/T 11287 振动试验GB/T 14573 冲击试验GB/T4208 外壳防护性能试验GB/T 7261 绝缘电阻试验GB/T 7261 介质强度试验GB/T 7261 冲击电压试验GB/T 13729、GB/T 14285、DL/T 478、DL/T 769GB/GDW 441-2010《智能变电站继电保护技术规范》及编制说明Q/GDW Z414-2010《变电站智能化改造技术规范》Q/GDW 428-2010《智能变电站智能终端技术规范》Q/GDW 383—2009智能变电站技术导则Q/GDW 393—2009智能变电站设计规范Q/GDW 534-2010《变电设备在线监测系统技术导则》Q/GDW 534-2010《变电设备在线监测系统技术导则》3 / 25Q/GDW 534-2010《变电设备在线监测装置通用技术规范》GB 3836.1-2000 爆炸性气体环境用电设备第1部分通用要求GB 50062-2008电力装置的继电保护自动装置设计规范三、全智能移动电站系统说明变压器监测单元主要有套管绝缘在线监测、变压器局部放电在线监测、变压器油中微水在线监测、铁芯接地在线监测。
电气 答辩ppt
稳定性不及单母线接线。 调度不方便。
基于表中的分析情况，结合 35kV变电站中相关线路供电 可靠性有较高的要求，故选 择方案1的单母分段接线方式。
主接线设计的要求
（1）供电质量稳定，可靠性强； （2）操作灵活、检修容易、升级能力强、运行稳
定； （3）成本投入低，功率损耗小，可分期建设与改
造。
经济 性对 比
投资成本略高
造价成本相对较低，适用 性差。
2 系统主接线方案及主变的选择
主变参数如表所示：
站用变参数如表所示：
变压器容量选择
参考相关设计规范，应遵循以下原则： （1）当变电站中的任意变压器因故障或检 修停止运行时，需要考虑利用邻近线路上的变 压器能够利用冗余的容量荷载220kV线路上的 70％电压负荷、35kV线路上的60％电压负荷 。 （2）变电器的最大容量应满足未来6-10年 的升级改造需求。 综上分析，设计的降压变电站主变选用1台 容量为6300kVA的变压器。
击 值 （ k A
k ））
如果220kV架空路线未安装避雷装置，
A ）
线路
应当在变电所距离1~2km上的进线段中 安装地线。
K
最 大
1 5 . 6
1 5 . 6
3 9 . 7 8
1
1
防雷装置的规划明细表：
最 小
7 . 8
7 . 8
9 . 8
9
配电设备类型
防雷装置
338 最. . .
500kV型、220kV 型
LGJ-35
9km
LGJ-35
11km
最大负荷电流 90A 70A 130A 100A 50A 60A 45A 35A
2 系统主接线方案及主变的选择
35KV典型变电站保护系统设计图说明~~讲解
1 前言成都金泰格电气有限公司成立以来，各配套辅助装置已经成熟，有必要出版组屏图册以满足广大用户的需求。
本册是35kV 变电站综合自动化方案。
因各地用户的实际情况和具体要求不一样，本次设计仅考虑35kV 变电站比较典型的单母线接线二圈变压器接线的主接线布置形式，对用户的具体要求成都金泰格电气有限公司将作具体的工程设计。
本册组屏设计中，包括了如下表所列的由成都金泰格电气有限公司研发并生产的综合自动化微机保护装置及配套辅助装置。
微机保护装置及辅助配套装置一览表序号型号装置名称及功能简要说明1GTG-3000 线路微机保护装置（1）具有低电压闭锁瞬时速断、限时速断、定时限方向电流保护（方向可投退、低电压可投退）、反时限过流保护、过电压、欠压保护；（2）具有三相跳闸及三相二次重合闸功能；（3）具有低周减载功能；（4）具有手合（遥合）同期功能；（5）具有可选故障录波插件；2GTG-3100GTG-3100A GTG-3100B 电容器微机保护装置（1）具有两段限时过流保护、过电压、欠压保护、不平衡电流保护、不平衡电压保护；（2）具有电容器组自动投切功能；（3）具有非电量保护功能；（4）电压差动保护（GTG-3110）；（5）电流差动保护（GTG-3120）；（6）具有可选故障录波插件；3GTG-3210 所用变微机监控装置（1）具有两路交流三相电流、电压监测功能；（2）具有两路交流电源备投功能；（3）具有8组可成编程触点输出功能；4GTG-3400 大中型电动机保护装置（1）具有电流纵差保护、电流速断保护、不平衡电流保护、低电压保护；（2）具有过热保护、自起动控制、堵转及启动时间过长保护；（3）具有失磁、失步保护；（4）具有非电量保护功能；（5）具有可选故障录波插件；5GTG-3401 中小型电动机保护装置（1）具有低电压闭锁谐波制动的电流保护、反时限过流保护；（2）具有过热保护、自起动控制、堵转及启动时间过长保护；（3）具有低周减载功能；（4）具有非电量保护功能；（5）具有可选故障录波插件；6GTG-3700母联备自投微机保护装置（1）具有两段式复压闭锁过流保护；（2）具有母线充电保护；（3）具有母线分段开关自投功能；（4）具有手合（遥合）同期功能；（5）具有可选故障录波插件；7GTG-3701进线备自投微机保护装置（1）具有低电压闭锁瞬时速断、限时速断、定时限方向电流保护（方向可投退、低电压可投退）、反时限过流保护、过电压、欠压保护；（2）具有进线备自投功能；（3）具有母线充电保护；（4）具有手合（遥合）同期功能；（5）具有可选故障录波插件；8GTG-3710 母线电压微机监测装置（1）具有两段独立母线保护电压、计量电压监测功能；（2）具有二次电压遥控并列、解列功能；（3）具备两段母线PT 消谐功能；（4）具有8组可成编程触点输出功能；9GTG-389010(6kV/0.4kV接地变压器微机保护装置（1）具有三段复合电压闭锁过流保护、高压侧正序反时限保护功能；（2）具有两段定时限负序过流保护、低压中性点零序反时限保护；（3）具有瓦斯等三个非电量保护；（4）具有可选故障录波插件；10GTG-3900二圈变差动微机保护装置（1）具有二次谐波制动的比率电流差动保护、差动电流速断保护功能；（2）具有复合电压闭锁的三段方向过流保护(各段方向可独立投退；（3）具有复合电压输出功能；（4）具有可选故障录波插件；11GTG-3800变压器后备微机保护装置（1）具有复合电压闭锁的四段方向过流保护(各段方向可独立投退；（2）具有一段定值三时限的间隙零序过流、过压保护；（3）具有二段定值各二时限的直接零序过流保护（4）母线充电保护（5）具有复合电压输出功能；（6）具有可选故障录波插件；12GTG-3500变压器微机有载调压装置（1）主变低压侧三段复压过流保护功能（2）具有手动和自动调节变压器档位；（3）具有主变档位监测功能；（4）具有滑档保护、电压越限报警功能；母线PT 电压并列插件三相操作继电器插件主变本体保护插件2 编制原则2.1屏实用范围本次设计适用于35kV 单母线接线具有两圈变压器的综合自动化变电站。
35kv变电站一次部分设计ppt
配电装置的确定
• 本变电所两个电压等级：即35kV、10kV。根据 《电力工程电气设计手册》规定，110kV及以上多 为屋外配电装置，35kV及以下的配电装置多采用 屋内配电装置，故本所主要采用屋内配电装置。
第8章 变电所的防雷接地设计
变电所的雷电危害主要来自两个方面： 一个是直接雷击变电所的建筑物、构筑物或 装设在露天的设备，强大的雷电冲击电流通过被 击物泄放入地时，引起机械力破坏和热破坏； 另外一个是雷电感应产生的高电压波沿输电 线路侵入变电所内，使主要电气设备对地绝缘击 穿或烧毁。
避雷针的选择
防直击雷最常用的措施是装设避雷针，它是由金属 制成，比被保护设备高并具有良好的接地装置，其作用是 将雷吸引到自己身上并安全导入地中，从而保护了附近比 它矮的设备、建筑免受雷击。 这次选择装设3支避雷针，安装在变电所塔顶，塔顶 高度为23m，针高12m，取35m作为计算高度。
负荷计算
最大负荷的计算
第2章 主变压器的选择
1、相数的确定：本变电所“地势平坦，交通方便”，应当 选用三相变压器。 2、绕组数确定：根据待建变电所电压等级和负荷情况，选 择双绕组变压器。 3、调压方式的确定：用户为广大农村用户，在配网中采用 小容量的有载调压器，已成为唯一经济合理的调压方法。
为保证供电的可靠性，避免一台主变故障或检修时影 响供电，变电所一般装设两台主变压器，但一般不超过两 台变压器。
第7章 总平面布置设计及配电装置的选择
电气总平面布置是一项综合性的工作， 在设计时应 首先满足本专业的要求, 还需考虑系统、线路甚至是土建 等各专业的多方面要求。 配电装置均要采用较为紧凑的布置, 要充分考虑到站 址周围环境的实际情况, 做到了因地制宜, 统筹安排, 合理 紧凑, 节约用地和基建投资。 站址的选择需兼顾城市规划、环保、军事设施、国土 资源、航空、文物等诸多因素。
35kv变电站一次部分设计ppt共41页文档
各元件电抗标幺值计算
短路点的确定和计算
短路点的确定如 图
短路点的确定和计算
d1点发生短路时：最大运行方式各短路电流
最小运行方式各短路电流
短路点的确定和计算
d2点发生短路时：最大运行方式各短路电流
最小运行方式各短路电流
短路电流计算结果表
d3点发生短路时,计算同上，在此不再敖述。短路电路图如下：
如表1-1。
表1-1 负荷统计表
负荷计算
最大负荷的计算
第2章 主变压器的选择
1、相数的确定：本变电所“地势平坦，交通方便”，应当
选用三相变压器。 2、绕组数确定：根据待建变电所电压等级和负荷情况，选
择双绕组变压器。 3、调压方式的确定：用户为广大农村用户，在配网中采用
小容量的有载调压器，已成为唯一经济合理的调压方法。
通过以上计算，本设计得到各短路点短路电流如下表：
第5章 电器设备的选择
正确选择电气设备是电气主接线和配电装置达到安全、经济 运行的重要条件。在进行电器选择时，应根据工程实际情况， 在保证安全、可靠的前提下，积极而稳妥地采用新技术，并注 意节省投资，选择合适的电气设备。
本设计电气设备的选择从我国实际情况出发，根据设计规程 要求进行，力求做到了技术先进，安全可靠，运行灵活方便， 留有适当的余度的要求。并在选择后按设备的额定电压，额定 电流，短路时动稳定和热稳定等方面对所选的设备进行了校验 。
第1章 概 述
待建变电所的电压等级为35kV/10kV，35kV是本变电所 的电源电压，10kV是二次电压。待建变电所，地势平坦，交 通方便。35kV 2回进线作为本所电源，2回线来自系统，10kV 3回出线供五堡、龙兴、鱼咀。该变电所为枢纽变电所。
35KV变电站 幻灯片
业：电气工程与自动化
指导老师： 指导老师： 学 员：
总 述
• 变电站是电力系统的重要组成部分，是联系发电厂和用户 的中间环节，起着变换和分配电能的作用，直接影响整个 电力系统的安全与经济运行。 主要从以下几个部分从手设计： 1.电气主接线设计 2.变压器选择 3.导线的选择及校验 4.短路电流计算 5.电气设备选型 6. 防雷接地设计
（二）：计算步骤
1、欧姆法（有单位、实际值） 2、标幺制法
（三）：等效电路
1 X4
1 X6
1 X1
1 X2
1 X3 1 X5 1 X7
K3
短路电流计算结果表 三相短路电流/KA 三相短路电流
短路计算点
( I K3)
三相短路容 量(MVA)
I ' '( 3 )
44 3.03 1.8803
( I ∞3 )
（二）高压断路器列表
35kV六氟化硫断路器
LW8－35， 31.5kA
10kV六氟化硫断路器
ZN3－10/600
（三）：隔离开关的选择
隔离开关形式的选择，应根据配电装置布置的特点和使用要求等 因素，进行比较后确定。参数的选择要综合考虑技术条件和环 境条件。 选择的具体条件 （1）电压： Vg≤Vn （2）电流： Igmax≤In （3）动稳定： ich<imax （4）热稳定： I2∞tdz≤ I2t t
（六） 高压熔断器器列表
35kv侧 高压熔断器
RM—35/7.5
10kv侧 高压熔断器
RM—10/7.5
（七）互感器的选择
1.电流互感器选择 （1）一次回路电压： （2）一次回路电流： （3）内部动稳定： （4）热稳定： 2.电压互感器选择： （1）一次电压V1： （2）二次电压：
35kV110kV变电站设计规范标准[详].ppt
![35kV110kV变电站设计规范标准[详].ppt](https://img.taocdn.com/s3/m/a1176909cc22bcd127ff0c86.png)
3.2.3、35kV-110kV电气接线宜采用桥形、扩大桥形、线路 变压器组或线路分支接线、单母线或单母线分段的接线。
3电气部分
3.2.4、 35kV~66kV线路为8回及以上时，宜 采用双母线接线。110kV 线路为6回及以上时， 宜采用双母线接线。
3.6.1、在有两台及以上主变压器的变电站中，宜装 设两台容量相同可互为备用的站用变压器，每台站 用变压器的容量应按全站计算负荷选择。两台站用 变压器可分别取自主变压器最低电压级不同段母线。
3.6.2、按规划需装设消弧线圈补偿装置的变电站， 采用接地变压器引出中性点时，按地变压器可作为 站用变压器使用，接地变压器容量应满足消弧线圈 和站用电的容量的要求。
2.0.5、屋外变电站实体围墙不应低于2.2m，城区 变电站、企业变电站围墙形式与周围环境相协调。
2站址选择和站区布置
2.0.6、变电站为满足消防要求的主要道路宽 度应为4.0m。主要设备运输道路的宽度可根 据运输要求确定，并应具备回车条件。
2.0.7、变电站的场地设计坡度，应根据设备 布置、土质条件、排水方式确定。
2站址选择和站区布置
2.0.2、变电站应根据所在区域特点，选择合适的 配电装置形式，抗震设计应符合现行国家标准《电 力设施抗震设计规范》GB50260的相关规定。
2.0.3、城市中心变电站宜选用小型化紧凑型电气 设备。
2.0.4、变电站主变压器布置除应运输方便外，并 应布置在运行噪声对周边环境影响很小的位置。
路的引入和引出。 4、交通运输应方便。 6、变电站应避免与邻近施工之间相互影响，应避开火灾、
爆炸及敏感设施，与爆炸危险性气体邻近的变电站站址选择 及其设计应符合现行国家标准《爆炸和火灾危险环境电力装 置设计规范》GB50058的有关规定。
35kV-110kV变电站设计规范ppt课件
3电气部分
3.1主变压器
3.1.1、主变压器的台数和容量，应根据地区供电条件、负 荷性质、用电容量和运行方式等条件综合确定。
3.1.2、在有一、二级负荷的变电站中应装设两台主变压器， 当技术经济比较合理时，可装设两台以上主变压器。变电站 可由中、低压侧电网取得足够容量的工作电源时，可装设一 台主变压器。
3.6.1、在有两台及以上主变压器的Байду номын сангаас电站中，宜 装设两台容量相同可互为备用的站用变压器，每 台站用变压器的容量应按全站计算负荷选择。两 台站用变压器可分别取自主变压器最低电压级不 同段母线。
3.6.2、按规划需装设消弧线圈补偿装置的变电站， 采用接地变压器引出中性点时，按地变压器可作 为站用变压器使用，接地变压器容量应满足消弧 线圈和站用电的容量的要求。
经计算普通变压器不能满足电力系统和用户对电 压质量的要求时，应采用有载调压变压器。
3电气部分
3.2电气主接线
3.2.1、变电站的主接线，应根据变电站在电网中的地位、 出线回路数、设备特点及负荷性质等条件确定，并应满足 供电可靠、运行灵活、操作检修方便、节约投资和便于扩 建等要求。 变电站在满足供电规划的条件下，宜减少电压等级和简化 接线。
3.9 控制室电气二次布置
3.9.1、有人值班变电站的控制室，应位于运行管 理方便、电缆总长较短、朝向良好和便于观察屋 外主要设备的位置。
3.9.2、控制屏、柜的排列布置，宜与配电装置的 间隔排列次序相对应。
3.9.3、控制室的建筑，应按变电站的规划容量在 第一期工程中一次建成，屏位应按规划容量确定， 并应留有备用屏位的余地。
35KV变电所设计PPT课件
供电系统的继电保护
供电系统的高压配电网保护装置采用继 电保护装置或高压熔断器，低压配电系 统保护装置采用低压断路器和低压熔断 器。
-
结论
本次毕业设计应用了两年半 以来所学习的知识，在指导老 师的帮助下，完成了35kV变 电所电气部分的设计工作。由 于自己的学识和能力的限制， 在论文中有很多不足之处请指 导老师指正，以便使自己得以 提高。
-
论文要点
1 负荷计算和无功补偿 2 变电所形式和主变压器的选择 3 变电所形式和主变压器的选择 4 变电所主接线方案的设计 5 短路计算及变电所一次设备的选择 6 变配电所 7 供电系统的继电保护
-
负荷计算
计算负荷是供电系统设计计算的基础。 对于各种类型的用户，由于其供电系统 设计的基础和方法都是相同的，所以在 工程实践中根据不同的计算目的，针对 不同类型的负荷，其负荷计算的方法都 大致相同。
-
变电所主接线方案
35kV进线采用外桥型接线，以提高变压 器的灵活性。在变压器输送到10kV母线 侧采用单母线接线，灵活方便，安全可 靠。
-
-
-
短路电流计算
-
35kV变电所的供电系统中，发生三相短 路如下图：
-
电气设备设备的选择
工厂一次电气设备的选择。包括断路器 、隔离开关、负荷开关等开关电器；电 压互感器和电流互感器；电力电缆和母 线、导线等主要设备。
-
1
论文框架 1 研究背景 2 论文要点 3 结论
-
研究背景
在工厂里，电能是工业生产的主 要能源和动力，做好工厂供电工 作对于发展工业生产，实现工业 现代化，具有十分重要的意义。 变电所是变换电压分配和接受电 能和控制电流流向和调节点电压 的电力设施，随着我国电力技术 的发展就对变电所提出了更高的 要求，这就需要对变电所新的设 计.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一 次 部 分
• 由于线变组接线方式简单，使用断路器少，投资成本低，操作简便、 易于扩建，所以最后设计中选择了线变组接线方式，主接线简图如下:
线变组接线方式
一 次 部 分
返回
短路电流计算
• 短路电流的计算，为电气设备的选择与校验提供依据，因此短路 点的选择应考虑到电器可能通过的最大短路电流。取最严重的短路情 况分别在变压器两侧上发生短路情况。短路电流计算过程如下： • （1）做出等值电路，并计算各元件的电抗标幺值； • （2）计算短路回路总阻抗； • （3）计算短路电流暂态值、冲击值等。
返回
ห้องสมุดไป่ตู้ 电容器组保护
• 电容器与断路器之间连线的短路时，设置不带延时或者带短延时 的电流速断保护，动作于断路器跳闸；电容器组过负荷时，可以装设 过负荷保护。
返回
微机保护
微机保护是用微型计算机构成的继电保护，是电力系统继电保 护的发展方向，它具有高可靠性，高选择性，高灵敏度，微机保护 装置硬件包括微处理器（单片机）为核心，配以输入、输出通道， 人机接口和通讯接口等。 在本设计中，变压器保护、线路保护以及电容器组保护均采用微机 保护装置。所选测控装置如下：
负荷1 负荷2 负荷3 负荷4 负荷5 负荷6 负荷7（电动机） 负荷8（电动机） 负荷9（电动机） 负荷10（电动机） 负荷11（电动机） 负荷12 负荷13 负荷14 负荷15 负荷16 总负荷
一 次 部 分
返回
主变的选择
一 次 部 分
返回
功率因数的补偿
功率因数过低时常常会降低配电网络的供电能力，减少系统输送 的有功功率，增加配电网络的功率损耗与电压损失，从而增大电能成 本。因此需要采用一定的方法对功率因数进行补偿。 • 经常采用的补偿功率因数的方法主要有合理选取设备，改善设备 工作状况；二是采用人工补偿技术。常用的人工补偿方式有同步电动 机、并联电容器或者静止补偿器进行补偿，采用最多的是并联电容器。 一 次 这里选择BWF6.3-120-1W型电容器组，采用42组，三角形接法 部 分 平均分配在三相中。 •
部 分
•
• • • •
（1） （2） （3） （4）
现把负荷计算结果列表如下：
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 工 程 项 目 计算负荷/Kw 800 800 800 800 800 800 400 400 400 400 400 600 600 600 600 600 9800 无功负荷/kvar 600 600 600 600 600 600 193.6 193.6 193.6 193.6 193.6 450 450 450 450 450 6818 视在功率/kVA 1000 1000 1000 1000 1000 1000 500 500 500 500 500 750 750 750 750 750 11.938 功率因数 0.8 0.8 0.8 0.8 0.8 0.8 0.9 0.9 0.9 0.9 0.9 0.8 0.8 0.8 0.8 0.8 0.821
一 次 部 分
短路情况示意图
短路电流计算结果如下：
•
一 次 部 分
返回
主要电气设备选择
一 次 部 分
一 次 部 分
返回
配电装置的布置
变电站的平面布置应遵循以下原则： （1）布置合理，便于操作、试验、巡视并考虑发展扩建。 （2）尽量利用自然采光通风； （3）配电室、变电室的门应向外开； （4）经常开启的门窗不直接通向相邻的酸、碱、蒸汽、粉尘。 一 次 部 分
返回
防雷与接地
• 变电所的雷电危害主要来自两个方面：一个是直击雷电压；另一 个是感应雷电压。 • 本变电站中在进线侧架设1km避雷线使线路免遭雷击，还可以利 用自身阻抗限制雷电流幅值和陡度。在变压器两侧均装设了避雷器防 止雷电过电压。避雷器主要选择氧化锌避雷器。 接地体 • 本变电所中采用回路式接地装置， 以水平接地体为主，主接地网采用50×5 镀锌扁钢，布置尽量利用变电所以外的空 房 厂 地，深埋接地极，并与柱体主结构钢筋可 靠连接。接地线采用8×12镀锌扁钢。 接地干线
保护类型 变压器差动保护 非电量保护 测控装置型号 RCS-9671 RCS-974
高压侧后备保护
低压侧后备保护
RCS-9681C
RCS-9681C
返回
结束
接地布置
扁钢
返回
变压器保护
• 变压器主保护一般有瓦斯保护、纵联差动保护、电流速断保护，动作 于跳闸或者发出信号； • 后备保护一般为过电流保护，用来保护变压器内部和外部的故障，作 为纵差保护或电流速断保护的后备保护，延时动作于跳开变压器各侧 断路器。 • 辅助保护一般有过负荷保护和单相接地保护。
二 次 部 分
返回
线路保护
• 6kV线路保护配置采用速断、过电流保护，三相一次重合闸、小电流 接地选线等保护布置。 • 在35kV及以下的电力系统中，为提高供电可靠性，采用中性点不直接 接地运行方式。当发生单相接地时，由于接地电流小，三相电压短时 内仍能保持平衡，因此单相接地一般动作于信号，但单相接地时对人 身和设备的安全产生危害时，就应动作于断路器跳闸。当发生两相短 路时，必须动作于断路器跳闸。
一 次 部 分
返回
主接线设计
• 设计原则：电气主接线是指各电气设备以一定顺序连接的接受和分 配电能的电路，根据国家标准，35kV及以下电压等级的电气主接线的 基本设计原则有：变电站在电网中的重要性及地位；出线回路数；设 备特点；负荷性质；满足供电可靠，运行灵活，操作检修方便，节约 成本，便于扩建等原则。 • 根据国家标准，35kV~110kV电气接线宜采用桥形、扩大桥形、线路变 压器组或线路分支接线、单母线或单母线分段的接线；当变电站装有 两台及以上主变压器时，6kV~10kV电气接线宜采用单母线分段，当其 中一台主变压器停运时，有利于其他主变压器的负荷分配的要求。
•
•
主要内容 • 一次部分：
负荷计算 无功补偿 主接线设计 主要电气设备选择 防雷与接地 主变选择 所用变选择 短路电流计算 配电装置的布置
• 二次部分：
变压器保护 电容器组保护 线路保护 微机保护装置
负荷计算
负荷指电力系统中所有用电设备消耗的功率。根据供电中断造 成的损害国家将电力负荷分为三级：中断供电将在政治、经济上造成 重大损失时或有人身伤亡的为一级负荷，造成较大损失的主要为二级 负荷，其余为三级负荷；本企业变电站主要为二、三级负荷。 • 计算负荷的方法主要有有需要系数法、二项式法和利用系数法 一 等。需要系数法相对比较简便实际而被广泛采用所以本变电站设计计 次 算负荷也主要采用了该方法。根据原始资料，主要利用的公式如下：
返回
所用变的选择
• 变电站除了起到变换电压、供给电能的作用之外，本身也需要电 能，例如主变冷却器系统电源、断路器储能电源、开关柜操作电源、 直流系统充电装置电源、检修电源、照明电源以及变电站生产、生活 等用电。与主变类似，所用变的选择也主要从台数、型号、容量等方 面进行选择。 • 根据国家标准，两台及以上主变的变电所选择两台所用变，容量 一般考虑为变电所总负荷的0.1%~0.5%，因此可以选取为0.5%。最后 选择型号为SC11-80/35和SC11-80/6的干式变压器。 • 需要注意的是，所用变的接线方式为了增大供电可靠性，我选择 一个接在低压侧母线上，另一支加在另一条回路的35kV高压进线侧。
课题名称：某企业35kV变电站设计 姓名：李亚兵 学号：21101116 指导老师：郑梅 学校：南京师范大学
摘要
• 变电站是联系发电厂和用户的纽带，起着变换和分配电能的作用，是电 网主要的组成部分。随着我国工业的发展，各行业对电力系统的供电可靠性 和稳定性的要求日益提高，变电站的安全运行对电力系统非常重要。 本次毕业设计的课题是“某企业35kV变电站设计”，该企业由南京市某 35kV变电站出2回线路供电，形成双回路同时供电方式，满足该企业的供电可 靠性要求，其负荷侧的电压等级为6kV。 该变电站设有2台主变压器，电压等级分为35kV和6kV。设计范围为变电 所电气一次及电气二次部分。一次部分主要包括负荷计算、无功补偿、主变 选择、主接线方案设计、短路计算、一次电气设备的选择、变电所的平面布 局及防雷和接地等。在满足安全可靠要求的前提下尽量做到灵活经济。 该变电站的二次部分包括系统的继电保护、信号回路、控制回路等，采用成 套综合自动化设备，实现变电站综合自动化，并附有相关的电气图纸加以说 明。
