自升式平台的湿拖航安全性
自升式钻井平台结构形式及精度控制要点
自升式钻井平台结构形式及精度控制要点摘要：自升式钻井平台广泛应用于海上施工作业，常年处于风吹浪打的恶劣工作环境中，因此相较于别的海上作业设备而言，自升式钻井平台需要更高的强度、结构要更加的稳定、综合质量标准更高、建造的工艺更加的复杂。
尽管最近几年国内对船舶的建造精密度的控制程度越来越成熟，但是依然较难掌控像自升式钻井平台这样规模较大的建筑设施的精准度。
本文以国内某项自升式钻井平台为参考案例，对这类自升式钻井平台的结构形式进行介绍，并分析对其进行精度控制的要点，希望能为国内相关领域的设备建造工程提供一定的帮助。
关键词：桥梁施工；人工挖孔桩；技术应用随着国内经济的不断发展以及科学技术的持续创新，社会在能源方面的需求量正逐年增多，所以开始从更加广阔的范围勘探石油资源，石油资源的开采地从以前的陆地渐渐扩展到了海上。
但是海上石油资源开采相比陆路更具难度，而海上石油钻井平台则很好的解决了这一难题。
海上石油钻井平台通常分为两大类——固定式和移动式，本文介绍的自升式钻井平台属于移动式钻井平台的一类，主要由升降结构、桩腿、平台主体组成，具有升降功能，没有自动航行的功能。
自动升降钻井平台是我国海上石油开采作业的重要设备，因此我们需要不断的研究自升式钻井平台的精度控制要点以及结构形式。
1 主体平台结构形式以及精度的控制自升式钻井平台主体使用类似于三角形状态的箱体结构，从横舱壁和纵舱壁中将主体平台区分出多个小型的水密舱。
依据自升式钻井平台的受力特征，把3处围阱区结构和悬臂梁支撑结构进行了特殊强化。
左右与舯相距9米的左右两处横舱壁和纵舱壁以及两层底部、主体甲板一同组成主要的承受架构。
平台主体的甲板、舱底、船舷两侧以及横、纵舱壁都是平面的板架结构，按照不同的部位以及存在差异的荷载需求，可以将其规划成纵骨架式的结构或者横骨架式的结构，连接船舷两侧侧的外部挡外板和船身底板中间的部位使用直接连接法。
当自升式钻井平台在海上进行干拖时，必须要对平台的的凹形加部位的结构进行强化，并且要巩固箱体、楔块、拖航肘板等部位的结构稳定性。
自升式钻井平台技术发展趋势
自升式钻井平台技术发展趋势摘要：自升式钻井平台属于海上移动式平台，被广泛运用在现代海洋油气资源的开发，其定位能力强和作业稳定性好的特点使其在大陆架海域的油气勘探和开发中居重要地位。
自升式钻井平台适用于不同海底地层条件和较大水深范围，移动灵活方便且便于建造，在全球现有海上钻井平台中约占到40%。
工程实践中，自升式平台灾难性事故主要有:平台倾覆、桩腿入泥过深拔桩困难、桩腿穿刺等，这些与海洋地基承载力及其稳定性息息相关。
而在钻井平台插桩过程中，穿刺事故是钻井平台作业期间的最大风险因素，根据挪威HSE统计资料表明，穿刺事故约占平台总事故的53%。
自升式钻井平台插桩深度分析要求高，难度大，可检验性非常强。
已有的工程实践分析表明，钻孔的布置、场地的地质情况、土性评价和土质参数选用、计算模型的选择、地区经验、桩靴压载速率和荷载增量是影响钻井平台插桩分析准确与否的关键。
根据国内近海数百个井场的调查和分析发现，近海大部分区域插桩分析的预测结果与实际结果基本吻合，但是对于某些复杂地层，如两硬地层夹一软弱层、硬地层与软弱层反复交替出现等，仍存在预测不准的情况。
因此，钻井平台在复杂地层中的插桩深度分析及穿刺分析，是工程分析中的重点关注对象，也是钻井平台插桩作业时关注的焦点。
基于此，本篇文章对自升式钻井平台技术发展趋势进行研究，以供参考。
关键词：自升式；钻井平台技术；发展趋势引言自升式钻井平台带有能够自由升降的桩腿，作业时，桩腿下伸到海底，站立在海床上，利用桩腿托起船体，并使船体底部离开海面一定的距离，保证船体不承受波浪载荷，从而实现平台安全地钻井和采油等功能。
由于井口处海床地质复杂，土体强度非均匀系数等参数变化对桩靴承载力的影响，平台插桩后3个桩腿载荷分布不同，受力大的桩靴容易穿透海床黏土层而失稳侧倾，待主船体部分入水产生浮力，提供回复力矩，平台慢慢扶正。
在总结其技术的同时，提出了数字化、环保技术等等。
1自升式钻井平台技术1.1水深选型自升式钻井平台在海上被动航行，是被拖物，需要主拖船拖航。
自升式平台使用建议
自升式平台使用建议（CPOE-5自升式钻井平台南堡105-3井就位和插桩感言）环渤海湾浅海地带受不同水动力因素影响，海床冲蚀类型不一样,海底地貌地形复杂，地层沉积不均匀，岩性也有很大差别。
特别是冀东曹妃甸海域，地处渤海顶部，由渤海海峡过来的海流直接面对冲蚀，后往两侧转向形成沿岸环流，造成区域内海底多横向沙丘和沟壑,古河道纵布，形成了近距离范围内地层沉积深度不一和岩性差异，极不利于自升式平台的使用选择和规范性插桩。
近二年来，我公司自升式平台在该海域作业曾出现过多次高风险插桩使用事例，平台安全令人担忧，插桩不正常现象令人费解。
主要现象包括：1）、据现场所做海调资料分析，海床顶部不是最终持力层，但是桩腿却压载不入，只能处于简单站立海床状态下维持打井。
近两年在冀东海区打井已出现过几次这样的事例，桩靴式平台和孤立桩式平台都出现过这种现象，因由解释不清，实在是另人担忧和操心。
按照常规理论，对于无桩靴孤立桩腿平台，若插桩太浅（小于桩径），地层抗风倾力矩小，极不安全;另外，资料解释海床表面为一鸡蛋壳硬层（上硬下软），在穿不过的情形下勉强升起投入作业，作业期间风浪荷载冲击摇摆和钻机振动影响极易造成桩腿刺穿。
2）、同一井位处普遍认为属同一岩性层位，但实际插桩时各桩插入深度却不一样，而且是产生了类似今年元月中旬CPOE-5钻井平台在南堡105-3井位插桩中出现的首桩×12m（拔桩会有困难）、右尾桩×2.9m、左尾桩×4m插入深度不均匀和严重深度偏差现象。
海调资料中反映12．20m为持力层，承载力为88吨/平方米；2.1M处承载力为16吨/平方米；2.1-4.5M处承载力为32吨/平方米，而CPOE-5实际压载操作对地压力已高达近48吨/平方米，按道理插到12米左右应该是正常的，最起码后部两艉桩插入深度相同或许让人便于理解和放心一点。
这种插桩现象作业中极有刺穿风险，插深不一和插不到预定深度现象实在令人费解,能否升起作业一时难已表态决策，安全无把握令事业部主管领导非常担忧和操心。

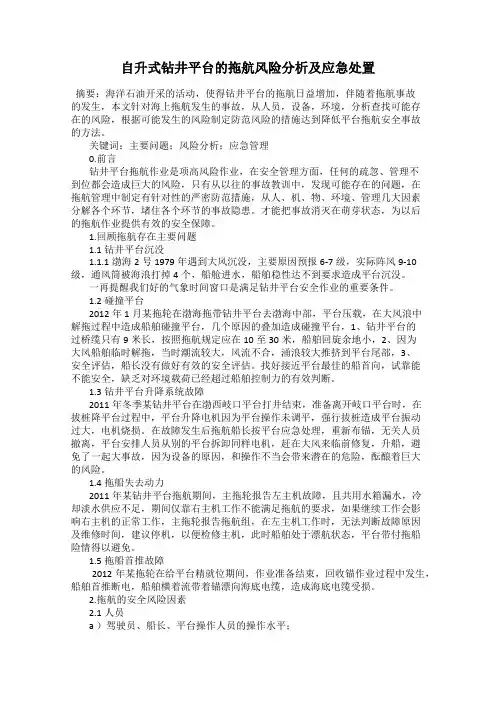

自升式钻井平台的拖航风险分析及应急处置
3.1船舶：
船长应完善船舶拖航作业JSA任务单，制定预防措施，包括对动力系统、电力系统、控制系统、拖带系统，出现事故应急处理，系柱、滚筒、鲨鱼钳、甲板的连接操作，接挂拖，离场、平台上线、就位，进出港航渡、入场及应急状态。做成完整的JSA单，把控制落实到人，并在工作中有效执行，船长组织进行JSA评估，并制定相应的安全防范措施，并掌握作业程序及操作方法。
1.回顾拖航存在主要问题
1.1钻井平台沉没
1.1.1渤海2号1979年遇到大风沉没，主要原因预报6-7级，实际阵风9-10级，通风筒被海浪打掉4个，船舱进水，船舶稳性达不到要求造成平台沉没。
一再提醒我们好的气象时间窗口是满足钻井平台安全作业的重要条件。
1.2碰撞平台
2012年1月某拖轮在渤海拖带钻井平台去渤海中部，平台压载，在大风浪中解拖过程中造成船舶碰撞平台，几个原因的叠加造成碰撞平台，1、钻井平台的过桥缆只有9米长，按照拖航规定应在10至30米，船舶回旋余地小，2、因为大风船舶临时解拖，当时潮流较大，风流不合，涌浪较大推挤到平台尾部，3、安全评估，船长没有做好有效的安全评估。找好接近平台最佳的船首向，试靠能不能安全，缺乏对环境载荷已经超过船舶控制力的有效判断。
2.3作业环境
a）风浪的影响；
b）河流的影响；
c）海底底质/海底障碍物/海底管线：参加作业人员熟悉周围海底底质，确认给船舶提供有效的海管图；
d）作业周围船舶/海上设施密度；
e）信息指令传达的有效性；
f）能见度的影响/雾航：起拖和就位期间能见度大于1海里；
g）航警发布是否会对拖航计划有影响；
h）良好的气象、潮汐的时间窗口的选择（满足拖航需求）：现在自生式钻井平台拖航对于气象要求遵守《钻井平台拖航与就位作业规范》海况要求包括：
基于工作安全分析和风险矩阵法的自升式平台拖航作业风险评估
中 国 安 全 生 产 科 学 技 术
Ｊ ｏ ｕ ｒ ｎ ａ ｌ ｏ ｆ Ｓ ａ ｆ ｅ ｔ ｙ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ． １ Ｏ Ｏｃ ｔ ．２０１ ３
要： 工作安全分析法 （ Ｊ Ｓ Ａ） 将所选择作业按顺序划分若干个步骤 ， 对作业步骤逐步进 行风险识
别和分析 ， 在 工程 中得到广泛应 用。由于 Ｊ Ｓ Ａ法是 一种定 性风 险分析 方法 ， 仅能从定 性角 度分析 作业过程 中存在 的潜在 风险 ， 无法量化其 可能性和严 重度 。将风 险矩阵评估 方 法（ Ｒ ｉ ｓ ｋ Ｍａ ｔ ｉ ｒ ｘ ） 引 入Ｊ Ｓ Ａ分析过程 ， 结合 自升式海洋平 台拖航 作业及行 业评 价指标 特点 ， 利用 风险矩 阵计算 风险 因
Ｒｉ ｓ ｋ ａ ｓ ｓ ｅ ｓ ｓ ｍｅ ｎ ｔ ｏ ｎ ｔ ｏ ｗ ｉ ｎ ｇ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｊ ａ ｃ ｋ ・ ｕ ｐ ｐ ｌ ａ ｔ ｆ ｏ ｒ ｍ ｂ ａ ｓ ｅ ｄ ｏ ｎ ｊ ｏ ｂ ｓ ａ ｆ ｅ ｔ ｙ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ａ ｎ ｄ ｒ ｉ ｓ ｋ ｍａ ｔ ｒ ｉ ｘ ｍｅ ｔ ｈ ｏ ｄ
ａ ｃ ｔ ｅ ｉｓ ｒ ｔ ｉ ｃ ｓ ，ｔ ｈｅ ｉｓ ｒ ｋ ｍａ ｔ ｉｘ ｒ ｗａ ｓ ｕ ｓ ｅ ｄ ｔ ｏ ｃ ｌｃ ａ ｕ ｌ ａ ｔ ｅ ｔ ｈ ｅ ｉｓ ｒ ｋ ｌ ｅ ｖ ｅ ｌ ｏ ｆ ｒ ｉ ｓ ｋ ｆ ａ ｃ ｔ ｏ ｒ ｓ，ａ ｎ ｄ ｔ ｈ ｅ ｎ ｔ ｈｅ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ａ ｎ ｄ ｉ ｍｐ ｒ ｏ ｖ ｅ ｍｅ ｎ ｔ
Ｗ ＡＮＧ Ｇａ ｎ ｇ，ＸＵ Ｃｈ ａ ｎ ｇ — ｈａ ｎ ｇ，ＣＨＥＮ Ｇｕｏ — ｍｉ ｎ ｇ

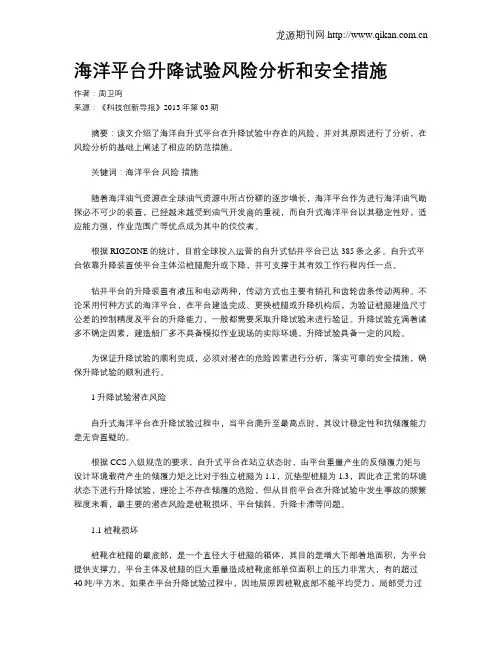

海洋平台升降试验风险分析和安全措施
海洋平台升降试验风险分析和安全措施作者：周卫呜来源：《科技创新导报》2013年第03期摘要：该文介绍了海洋自升式平台在升降试验中存在的风险，并对其原因进行了分析，在风险分析的基础上阐述了相应的防范措施。
关键词：海洋平台风险措施随着海洋油气资源在全球油气资源中所占份额的逐步增长，海洋平台作为进行海洋油气勘探必不可少的装置，已经越来越受到油气开发商的重视，而自升式海洋平台以其稳定性好，适应能力强，作业范围广等优点成为其中的佼佼者。
根据RIGZONE的统计，目前全球投入运营的自升式钻井平台已达385条之多。
自升式平台依靠升降装置使平台主体沿桩腿爬升或下降，并可支撑于其有效工作行程内任一点。
钻井平台的升降装置有液压和电动两种，传动方式也主要有销孔和齿轮齿条传动两种。
不论采用何种方式的海洋平台，在平台建造完成、更换桩腿或升降机构后，为验证桩腿建造尺寸公差的控制精度及平台的升降能力，一般都需要采取升降试验来进行验证。
升降试验充满着诸多不确定因素，建造船厂多不具备模拟作业现场的实际环境，升降试验具备一定的风险。
为保证升降试验的顺利完成，必须对潜在的危险因素进行分析，落实可靠的安全措施，确保升降试验的顺利进行。
1 升降试验潜在风险自升式海洋平台在升降试验过程中，当平台爬升至最高点时，其设计稳定性和抗倾覆能力是无容置疑的。
根据CCS入级规范的要求，自升式平台在站立状态时，由平台重量产生的反倾覆力矩与设计环境载荷产生的倾覆力矩之比对于独立桩腿为1.1，沉垫型桩腿为1.3，因此在正常的环境状态下进行升降试验，理论上不存在倾覆的危险，但从目前平台在升降试验中发生事故的频繁程度来看，最主要的潜在风险是桩靴损坏、平台倾斜、升降卡滞等问题。
1.1 桩靴损坏桩靴在桩腿的最底部，是一个直径大于桩腿的箱体，其目的是增大下部着地面积，为平台提供支撑力。
平台主体及桩腿的巨大重量造成桩靴底部单位面积上的压力非常大，有的超过40吨/平方米。
自升式
自升式钻井平台定义：使用平台自身的升降机构将桩腿插入海底泥面以下的设计深度，平台升离海平面一定高度钻井作业的可移动装置。
带有能够自由升降的桩腿，作业时桩腿下伸到海底，站立在海床上，利用桩腿托起船壳，并使船壳底部离开海面一定的距离（气隙）。
拖航时桩腿收回，船壳处于漂浮状态。
作业水深范围从12/14 英尺直至550 英尺。
大多数自升式钻井平台的作业水深在250至300 英尺范围内。
自升式钻井平台有两种型式，独立桩腿式和沉垫式。
平台稳定站立后，大多数悬臂梁可以将钻台外伸到固定平台。
在风大浪急的海面不能进行拖航。
1.支撑型式：桩靴式；沉垫式2.升降装置：液压缸升降(插桩式)；齿条/齿轮箱3.桩腿结构型式：筒型；绗架4.桩腿数量：3腿；4腿5.槽口：有槽口；无槽口6.生活楼的布置：横向布置；周边布置自升式钻井平台，又称为桩脚式钻井平台，是目前国内外应用最为广泛的钻井平台。
自升式钻井平台可分为三大部分；船体，桩脚和升降机构。
需要打井时，将桩脚插入或坐入海底，船体还可顺着桩腿上爬，离开海面，工作时可不受海水运动的影响。
打完井后，船体可顺着桩腿爬下来，浮在海面上，再将桩脚拔出海底，并上升一定高度，即可拖航到新的井位上。
1.自升式钻井平台。
由平台、桩腿和升降机构组成，平台能沿桩腿升降，一般无自航能力。
1953年美国建成第一座自升式平台，这种平台对水深适应性强，工作稳定性良好，发展较快，约占移动式钻井装置总数的1／2。
工作时桩腿下放插入海底，平台被抬起到离开海面的安全工作高度，并对桩腿进行预压，以保证平台遇到风暴时桩腿不致下陷。
完井后平台降到海面，拔出桩腿并全部提起，整个平台浮于海面，由拖轮拖到新的井位。
2.半潜式钻井平台。
上部为工作甲板，下部为两个下船体，用支撑立柱连接。
工作时下船体潜入水中，甲板处于水上安全高度，水线面积小，波浪影响小，稳定性好、自持力强、工作水深大，新发展的动力定位技术用于半潜式平台后，工作水深可达900～1200米。
独立圆柱桩腿自升式钻井平台浅水区拖航作业程序及注意事项
《装备维修技术》2021年第13期独立圆柱桩腿自升式钻井平台浅水区拖航作业程序及注意事项靳从升1 郭晓亮2 徐宣锋3 孟庆树4（中国石油集团海洋工程有限公司，天津 300280）摘 要：自升式钻井平台是目前海洋石油勘探开发的常用船舶设备，钢质非自航，需借助船舶移动，具有移位方便、适应水深广泛等优点，目前被广泛应用于浅水区的石油勘探开发中，因此了解自升式钻井平台的拖航程序及相应的注意事项，对确保自升式钻井平台的安全作业有着重要的指导意义。
关键词：自升式钻井平台；浅水区；托航程序引言：中油海7平台为独立圆柱桩腿自升式钻井平台。
平台作业范围为渤海湾地区水深5～40m内泥砂质及淤泥质海域或相似条件的其他海域。
平台主体为箱形结构，平面形状接近三角形。
平台自重6204吨，空船平均吃水2.9米；平台设有3根桩腿，桩腿为圆柱形，艉二艏一，桩腿下端设有桩靴（桩腿区域甲板下船体有足够空间，拖航时桩靴可完全收回到平台体内），浅水区一般指基准水深在2.3-2.5米，高潮位时水深可达4.7-5米，平台移位只能通过等待合适的潮位差才能进行的作业区域，本文主要以中油海7自升式钻井平台为例进行详细说明。
1 浅水区作业拖航前的准备工作1.1减载物资：中油海7平台钻完井后的物资减载一般包括钻具、防喷器、燃烧臂及其他备用重量较大的物资，物资减载一般需要2-3天，需要两条2000HP的船舶。
1.2办理船舶进出港签证：拖航进入进出港区时一般提前4小时向海事局申请办理进出港签证。
1.3聘请拖航船长：拖航船长主要负责平台的定位及拖轮的协调工作。
1.4编写拖航文件：编写拖航应急预案并向项目部或运行科进行申请批准，同时申请拖航计划书。
1.5一般拖航前3-5天申请具有资质的船级社上平台进行拖航检验：包括但不限于拖曳系统检验、稳性计算、消防救生设备检验、平台物资固定等并发适拖证书。
1.6船舶选定：根据浅水区拖航作业水深及拖航距离选择好合适的船型。
1.7检查压载设备、舱室水密、冲桩系统、应急物资、升降系统、通讯、拖曳系统等是否完好或功能正常。
自升式换流站平台总布置的研究
图2 总布置设计-侧视图
图3 总布置设计设备布置
自升式换流站平台稳性分析
本平台拖航稳性采用NAPA 软件进行分析，分析模型
图4 NAPA分析模型
图5 完整稳性分析结果
图6 破仓稳性分析结果
本文通过对自升换流站平台展开布置研究，并结合总布置基本原则，总结出了平台布置的一般方法，这些方法和实例可以作为今后开展此项研究的基础，本文的布置分析可以让读者掌握了解到平台的总布置要着眼于其功能所在，平台布置是一个多学科、多行业交叉的系统。
不同的业主对平台的要求不同、工作环境的不同、地质情况的差别，各个平台布置的侧重点也不尽相同，需要结合实际情况具体加以分析。
[1] DNV. CIassfication nots No. 30.4[S]. Foundations, 1992.。
海洋自升式钻井平台插桩风险分析
海洋自升式钻井平台插桩风险分析目前渤海湾自升式钻井平台就位频繁，拖航就位作业日趋常规化。
同时采油平台就位侧均经历过多次插桩，桩腿坑越来越多，就位安全风险加大。
对钻井平台插桩作业过程中的相关风险进行分析，为现场作业者提供参考，提高对风险的认知程度和防范措施。
标签：自升式钻井平台;插桩;刺穿;滑移1 引言中国大规模海上油气勘探开发活动中，关于钻井平台事故已多有报道，其中以自升式钻井平台的插桩就位过程中事故为多。
通过对现场实例进行分析，重点提出了作业面对各类风险时的应对措施，并提供参考。
2 插桩主要存在的风险分析按照海洋石油行业的通用作业流程，钻井平台就位作业前，都会对作业区域进行物探及地质钻孔取样工作。
在掌握充分的海底地貌及地质状况的情况下，钻井平台的插桩作业有了相对大的安全保障。
但是仍然存在各种风险，主要分为刺穿、滑移、掏空等三种。
2.1 刺穿2010年9月7日，中国石油化工集团公司胜利石油管理局井下作业公司作业三号（简称胜利三号平台）在渤海埕岛油田作业期间，发生一起倾斜事故，导致36人遇难，其中2人溺水死亡，直接经济损失592万元。
分析其事故主要原因，为平台在未进行插桩分析及极限承载力分析的前提下进行作业。
冷空气和台风造成的波浪流的作用下，导致桩腿刺穿地层，桩腿下滑从而艏部甲板入泥的重大事故。
刺穿风险防范：在存在刺穿风险的区域就位时，现场人员应及时调整压载程序，逐级进行压载，保证插桩作业中平稳安全。
而一旦发生刺穿情况，应尽快评估现场情况，如平台倾斜角度过大及齿轮齒条咬断严重的情况下，应立即组织进行弃平台。
如倾斜角度较小的情况下，平台操作人员应遵循“降平台调平”的原则（使刺穿桩腿持续贯入的同时，其余桩腿同步下降），保持平台水平下降，并使平台尽快接触水面。
在平台下降的过程中，可以同时进行诸如淡水、海水等可变载荷的卸载工作。
同时，根据桩腿的压载情况和桩靴所处位置的土质特征及载荷与入泥关系的资料，分析判断降平台到水面是达到漂浮吃水状态还是站立漂浮吃水状态。
海洋平台 思考题答案。
1)海洋平台按运动方式分为哪几类？列举各类型平台的代表平台？固定式平台:重力式平台、导管架平台活动式平台:着底式平台（坐底式平台、自升式平台）、漂浮式平台（半潜式平台、钻井船）、浮式生产储油卸油船FPSO半固定式平台:牵索塔式平台Spar、张力腿式平台TLP 2)海洋平台有哪几种类型？各有哪些优缺点？固定式平台：优点：整体稳定性好，刚度较大，受季节和气候的影响较小，抗风暴的能力强缺点：机动性能差, 较难移位重复使用活动式平台：优点：机动性能好缺点：整体稳定性较差，对地基及环境条件有要求半固定式平台：优点：适应水深大，优势明显缺点：较多技术问题有待解决3)导管架平台的设计参数有哪些？平台使用参数、施工参数、海洋环境参数、海底地质参数4)导管架平台的主要轮廓尺寸有哪些？甲板尺寸、甲板高程、导管架的顶高程底高程和层间高程、飞溅区范围、冰磨蚀区范围、导管架腿柱倾斜度、水面附近的构件尺度、桩尖支承高程5)桩基是如何分类的？按打桩方式：打入桩、钻孔再打桩、钻孔灌注桩及爆扩桩按桩的材料：钢管桩，普通钢筋混凝土方桩及普通或预应力混凝土桩等钢管桩的底端型式：开口式、封闭式、半封闭式桩基础的型式主要有：主桩式和群桩式6)受压桩的轴向承载力计算方法有哪些？现场试桩法，静力公式法，动力公式法，地区性的半经验公式法7)横向载荷作用下单桩的破坏性状有哪些？P104桩顶产生水平位移和转交，桩身出现弯曲应力，桩前土体受侧向挤压。
桩身由于载荷产生的弯矩过大而断裂；桩周土被挤出，导致桩的整体转动、倾倒或桩顶位移过大。
分为刚性桩破坏、半刚性桩破坏、柔性桩破坏8)什么是群桩效应？当组成群桩的各个单桩间距较小时，由于相邻桩的相互作用，一般群桩的承载能力和变形特性要收到影响。
9)设计导管架的基本依据？P126水深，海洋环境，甲板空间，施工场地与设备10)简述静力计算和动力计算的区别？P147静力计算研究的是静荷载作用的平衡问题，结构的质量不随时间快速运动，因而无惯性力。
自升式钻井平台拖航中的稳性问题
简析自升式钻井平台拖航中的稳性问题AQUARIUSLW摘要：自升式钻井平台，又称为桩脚式钻井平台，是目前国内外应用最为广泛的钻井平台。
而平台拖航作业是存在较大风险的，自升式平台由于重心高、受风面积，在拖航过程中遭遇恶劣天气，必须保证平台的漂浮稳性能抵御外界环境载荷导致的倾覆力矩，在实际操作我们通常采用调整可变载荷、排除桩靴水和降桩的方法改善平台的稳性。
本文主要以CPOE10平台为模型，探讨实际操作对改善平台稳性的影响。
关键词：自升式平台稳性计算重心1、引言我国陆地油气资源勘探开发程度现已很高,油气资源正迅速减少。
向海洋进军,开发新的油气资源已成必然趋势。
我国拥有漫长的海岸线和广阔的海域,油气资源十分丰富。
在渤海、南黄海、东海、南海已有发现并进入早期开采。
自升式钻井平台属于海上移动式平台,由于其定位能力强和作业稳定性好,在大陆架海域的油气勘探开发中居重要地位, 自升式平台投入使用的数量在不断增长。
但是自升式平台受风面积大、重心高且操作较之其它类型平台复杂, 它的拖航稳性一直为操作和检验部门所重视。
本文以CPOE10平台为模型，分析并计算了调整和排除可变载荷、桩靴灌水、桩腿下放等操作状态下的拖航稳性，为平台以后远距离拖航安全作业提供依据。
2、调整可变载荷，使得拖航平台稳性最优平台稳性分析：A、根据稳性计算表将计算出的排水量与操船手册给出的额定负载线排水量（9459T）进行比较，不得超载，如果计算出的排水量超过了负载线排水量，那么就必须从平台上进行减载。
B、平台的平稳性及对吃水差a. 计算出的艏艉吃水差：保持适当的艉倾（即LCG> LCB），减小拖航阻力，拖带点一般都布置在船艏，拖力对平台产生的力矩使平台艏部下沉，所以保持适当的艉倾（约30cm）。
b. 计算出的左右舷吃水差：平台的横倾增大了一侧的受风面积，从而增大了倾覆力矩，平台倾覆主要是由于横倾造成的，所以要对平台进行调平以减小横倾，提高平台稳性。
海上移动平台安全规则(1992)
第一章总则1.1通则1.1.1宗旨1.1.1.1 为贯彻我国政府的有关法令、条例和我国政府接受的国际公约、规则，保障海上移动平台及平台上人员的安全和海洋环境不受污染，特制定《海上移动平台安全规则》(以下简称《规则》)。
1.1.1.2本《规则》的目的在于为海上移动平台自每设计衡准、建造标准及其他安全设备及其措施作了具体规定，以使对海上移动平台，平台上人员和环境的风险减至最低限度。
1.1.1.3本《规则》包含了IMo的A649通过的《海上移动式钻井平台构造与设备规则》(1989年)的所有要求。
1.1.1.4海上移动平台，除应符合本《规则》规定外，还应符合本局颁布的《海船法定检验技术规则》(以下简称《法规》)的有关要求。
1.1.2适用范围1.1.2.1本《规则》适用于在中华人民共和国的内海、领海，大陆架以及其他属于中华人民共和国海洋资源管辖海域内从事勘探，开发以及与开发海底石油资源有关的海上移动平台。
1.1.2.2自本《规则》生效之日起，一切新建海上移动平台应满足《法规》和本《规则》的要求。
1.1.2.3现有海上移动平台应不低于该平台原先适用的相应规则或规范的要求。
但经重大的修理、改装和改建后的平台，在本局认为合理和可行范围内，应满足本《规则》的规定。
1.1.2.4本局考虑到移动平台的具体作业环境条件，可以同意设计标准低于本《规则》要求的平台，但该平台应符合本局认为适宜于预定的作业，并能保证该平台及人员的全面安全。
1.1.3免除1.1.3.1对于具有新颖特征的任何移动平台，如应用本《规则》中的任何规定可能妨碍对发展这种特征的研究，则本局可以免设该项规定的要求。
但是，任何这种平台应经本局认为适合于其预定的用途，并保证该平台的全面安全。
1.1.3.2应在《海上移动平台安全证书》，上注明同意免除的项目。
1.1.4等效1.1.4.1凡本《规则》要求移动平台上所应装设或配备的某种特定装置、材料、用具、仪器、设备或其型式、或作出某些特殊规定或应遵守某种程序或布置，本局可准许采用其他的装置、材料、用具、仪器、设备或其型式、或其他的规定、程序或布置，但必须通过试验合格，并确认至少与本《规则》所要求者具有同等效能。
海洋平台30题答案
红字的为待完善或不确定的1.海洋平台按运动方式分为哪几类？列举各类型平台的代表？固定式平台导管架平台活动式平台着底式平台（坐底式平台、自升式平台）漂浮式平台（半潜式平台、钻井船）。
半固定式平台牵索塔式平台（Spar）：张力腿式平台（TLP）：2.海洋平台有哪些类型？各有哪些优缺点？固定式平台优点：整体稳定性好，刚度较大，受季节和气候的影响较小，抗风暴的能力强缺点：机动性能差, 较难移位重复使用活动式平台优点：机动性能好缺点：整体稳定性较差，对地基及环境条件有要求半固定式平台优点：适应水深大，优势明显缺点：较多技术问题有待解决3.设计半潜式平台的关键技术有哪些？总体设计技术、系统集成技术、钻井系统集成与钻井设备技术、平台定位技术、结构强度与疲劳寿命分析技术、平台制造技术等。
（深水半潜式）4.设计SPAR平台的关键技术有哪些？目前对Spar平台的研究主要集中在平台动力响应、系泊系统、疲劳分析、垂荡板和侧板的设计研究以及平台主体与系泊系统、平台构件之间的相互作用的耦合分析,同时,浮力罐与支架间的碰撞问题近年来也成为研究的热点问题之一5.海洋平台的设计载荷分为哪三类？各类载荷的定义？使用荷载：平台安装后，在整个使用期间，平台受到的除环境荷载以外的各种荷载。
环境荷载：由海洋的风、波浪、海流、海冰和地震等水文和气象要素在海洋平台上引起的荷载。
施工荷载：平台在施工期间所受到的荷载，是发生在建造、装船、运输、下水、安装等阶段的暂时性荷载。
6.在导管架平台建造过程中常见的施工措施有哪些？吊装力：平台预制和安装过程中对平台组件的起吊力。
装船力：直接吊装&滑移装船，强度&稳性校核。
运输力：驳船装运&浮运，支撑力&拖航力。
下水力和扶正力：导管架平台安装。
安装期地基反力：地基的支撑力。
7.在海洋平台服役的过程中使有载荷有哪些？同下8.试分析活动载荷和固定载荷有哪些？固定荷载：作用在平台上的不变荷载，当水位一定时荷载为一定值。
拖航工况自升式平台桩腿结构强度计算分析
自升式平 台 到指定海 域作 业 ， 需 要进 行迁 移 ， 即拖航 。拖 航 按 照 时 间 和 距 离 可 以分 成 不 超 过 １ ２ ｈ的近 距离 拖航 （ 近海 拖 航 ） 和 超过 １ ２ ｈ的远 距 离拖 航 （ 远 洋拖 航 ） 。在 拖航 时 ， 平 台主 体漂 浮 在 海面 上或者搁 置 在运 载驳 船上 ， 桩腿 升起 ， 桩腿
根据 Ａ Ｉ Ｓ Ｃ规范校核桩腿强度 ， 分别 对桩 腿结 构中的弦杆间距离 、 弦杆截面形状 、 横撑和斜撑 的变化对桩腿结
构 强 度 的影 响进 行 分 析 。
关键词 ： 自升式平 台； 桩腿结构 ； 拖航 ； 强度分析 中图分类号 ： Ｕ ６ ７ ４ ． ３ ８ 文献标志码 ： Ａ 文章 编号 ： １ ６ ７ １ － ７ ９ ５ ３ （ ２ ０ １ ３ ） ０ ２ － ０ １ ０ ０ － ０ ３
桩腿 任意分 段 ｉ 的质 量 为 ｍ， 则 加 速 度 引起 的惯 性力 的分解 为 平行 于 桩腿 轴 线 的分量 Ｆ ｉ 和 垂 直于桩 腿 的分 量 。
Ｆ ｉ ＝ｍ （ ） Ｙ
＾
风力 Ｆ 对 桩腿 的结构 强度 有较 大 的影 响 。
收稿 日期 ： ２ ０ １ ２— ０ ７— ３ ０
在 拖航 的过 程 中损 坏 。因此 ， 在 设计 初 期 ， 桩 腿 结 构的强度是否 满足拖航状态要求 ， 非常重要 … 。近
海拖航 时 间较短 ， 且环 境较 温和 ， 桩腿 的强度 一般 都能 满足 。本 文 重 点分 析 远 洋 拖航 工 况 下 ， 桩 腿
１ ． ２ 惯 性 力
（ Ａ Ｂ Ｓ 规范》 要求的前提下， 对桩腿结构的影响。
则其 最大 角加 速度 为 Ｏ ｏ （ ） 。
可移动式自升式钻井平台的插桩压载风险浅析
摘 要 ： 与相对 固定 的导管架或平 台相 比， 可移动 式 自升式钻 井平 台从诞 生之 日 起就 要经历不断 的拖航一 就
位 一 桩 一 业 一 桩 一 拖 航 这 样 周 而 复 始 的 过 程 ， 腿 和 桩 靴 从 始 至 终 都 会 面 对 着 各 种 不 同 类 型 的 海 床 及 浅 表 地 层 插 作 拔 再 桩 的 考 验 。尤 其 是 随 着 钻 井 平 台 箱 体 自身 重 量 的 增 大 ， 业 水 深 的 增 加 ， 业 周 期 的延 长 和 极 端 恶 劣 作 业 环 境 的 影 响 ， 作 作 对 于 桩 腿 和 桩 靴 及 相 关 支 撑 结 构 的要 求 越 来 越 高 ， 时 对 于 操 作 船 体 升 降 的 工 程 技 术 人 员 也 提 出 了 新 的 课 题 。笔 者 同 通 过 分 析 总结 了 通 常 插 桩 压 载 的经 验 ， 提 出 了 施 工 工 程 的注 意 事 项 。 并
第３ ２卷 第 ２期
２ １ ０ ０年 ２ 月
舰
船
科
学
技
术
ＶＯ ． ２． ＮＯ． １３ ２
Ｓ Ｉ ＣＩ Ｈ Ｐ Ｓ ＥＮＣＥ ＡＮＤ ＴＥＣＨ ＮＯＬ ＯＧＹ
Ｆ ｂ．，２ ０ ｅ ０１
可 移 动 式 自升 式 钻 井 平 台 的 插桩 压 载 风 险 浅 析
张 庆 辉 ，吴 天 明
Ｋｅ ｒ ｓ ｊｃ — ｐ ｔｐ ｙ ｗｏ ｄ ： ａ ｋ ｕ ｙ ｅ；ｄ ｉｉｇ ｐａｆｒ ｌ ａ ｏｉｇ ｒｌａ ｒ ｌ ｌｔ ｍ；ｆ ｔ ｒｎ ；ｐｅｏ ｄ ｌｎ ｏ ｏ ｃ
１ 桩 腿 和 桩 靴 的发 展 历 史
带桩靴自升式平台拔桩问题探讨
带桩靴自升式平台拔桩问题探讨[摘要]自升式钻井平台是可移动式平台中造价较低，作业灵活强，安全性高，操作简便的一种海上平台。
拖航作业是自升式平台迁动的方式，完整的一个拖航过程包括原地降船和拔桩、途中牵引拖带、新位置插桩升举和压载五个环节。
对于带桩靴的自升式平台来说，这其中难度大，危险性高，且作业时间相对较长的环节之一即是拔桩作业。
只有充分了解拔桩时各种力的分布与组成，结合地层、海况等诸多因素，才能用最有效的手段与方法来加快拔桩的速度，同时也提高作业的安全性。
【关键词】拖航；拔桩；入泥；桩靴1、引言自升式钻井平台是可移动式平台中造价较低，作业灵活强，安全性高，操作简便的一种平台。
拖航作业是自升式平台迁动的方式，完整的一个拖航过程包括原地降船和拔桩、途中牵引拖带、新位置插桩升举和压载五个环节。
对于带桩靴的自升式平台来说，这其中难度大，危险性高，且作业时间相对较长的环节之一即是拔桩作业。
只有充分了解拔桩时各种力的分布与组成，结合地层、海况等诸多因素，才能用最有效的手段与方法来加快拔桩的速度，同时也提高作业的安全性。
钻井事业部共有平台十座，其中可移动式9座，自升式7座，带桩靴自升式6座。
带桩靴的平台在拔桩时出现问题较多，例如拔桩时间曾超过一周的；又如为增大吃水而一味倾斜平台，造成倾斜过大，损坏升降系统的电器控制机构的；还有因下喷冲堵塞而尝试用高压水冲下喷冲；再有因无法拔活桩腿而用油管从船侧进行喷冲的。
错误的方法会损坏平台结构，威胁人员安全；不完善的手段会错过拔桩潮位，延长拔桩的时间，浪费人力物力及财力。
2、拔桩作业理论依据2.1拔桩力构成平台降入水中后，当吃水达到拖航吃水，继续增加平台吃水，即进入拔桩过程。
拔桩力主要来源于平台自身的浮力，当平台浮力大于拔桩阻力，则桩腿拔活。
阻力的构成主要有桩侧力、桩靴上部覆土重力和桩靴下部粘吸力。
以五号平台在海东2井拔桩为例，假设桩腿入泥11米来估算最大拔桩力：桩靴底面积：70.12M2桩靴上部面积：62.07M2桩靴周长：30.5米五号平台桩靴下部设计了下部喷冲，我们假设其非常好用，所以暂将桩靴下部粘吸力忽略不计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国船检 CHINA SHIP SURVEY 2012.10
94afety & Security
安 全 观 察
自升式平台的湿拖航安全性
新要求的背景
截止目前，在全球已发生的所有海洋工程装置事故中，自升式平台所占比例最高。
在这些事故中，因平台在湿拖过程中遭遇强风暴导致结构受损、舱室进水致使稳性不足最终倾覆沉没的例子占据了较大比例，例如：1976年的Ocean Express、1977年的Ocean Master II、1979年的渤海2号、1983年的Key Biscayne、1988年的Rowan Gorilla I、1989年的Interocean II、1990年的West Gamma、1998年的Mr. Bice 以及2011年的Kolskaya 等。
通过对这些事故的调查研究，发现在自升式平台湿拖过程中遭遇强风暴的倾覆事故几乎有着相同的发展模
CCS海工技术中心 李 凌
国际海事组织（IMO）在其出版的《2009年海上移动式钻井平台构造和设备规则》(以下简称“MODU Code”)中新增了对自升式平台破损残余稳性的要求(3.4.1)，已于2012年1月1日生效。
就在新版MODU Code 生效前十几天，俄罗斯在役的最大自升式钻井平台之一Kolskaya 于2011年12月18日中午在从西勘察加半岛前往库页岛Zyryanskaya 海湾湿拖过程中遭遇风暴，最终由于风浪打破舷窗导致平台中部舱室进水沉没。
此次自升式平台的倾覆沉没事故再次引起世界范围对自升式平台破损稳性不足所导致的拖航安全问题的高度关注。
本文将以IMO 新增要求为中心，介绍其产生的背景、特点及影响。
式，从拖缆断裂丧失航向控制能力，到主甲板水密完整性丧志、舱室进水最终倾覆。
自升式平台倾覆事故发生的频率之高，尤其是1988年至1990年连续三年共损失了三座平台的惨痛教训，促成了平台拖航安全技术工作组（JSIT）于1991年成立。
该工作组由英国卫生与安全管理局（UK HSE）、挪威海事局（NMD）、船级社、油公司、钻井承包商、平台业主、设计公司和船厂等组成。
在1991年至1995年间，该工作组做了大量工作，主要包括对以往平台在湿拖过程中发生倾覆事故的调查分析、对当时业界稳性规范标准的研究、及对自升式平台适拖性及风险分析研究等。
通过这些研究工作，工作组得到一些重要的结论，
栏目编辑：刘萧 liuxiao@
图1 新要求对应静稳性曲线示意图
新要求在形式上较简单，但具有鲜明的特点，通过对这些特点的分析，可使我们更加深入地体会和理解新要求的内涵及自升式平台稳性的特点。
新要求以对剩余稳性最小要求的形式来对平台舱室
CHINA SHIP SURVEY 2012.10
更加合理地减小这两个舱室的体积，则其对应平台的破损稳性许用重心高度将会有所提升，即在平台实际重心高度不变的前提下，将提高平台的抗倾覆能力。
图2 J1破损稳性许用重心高度曲线 图3 J2破损稳性许用重心高度曲线图4 J1基于新要求的破损状态许用重心高度决定舱室
图5 J2基于新要求的破损状态许用重心高度的决定舱室
IMO 对自升式平台破损稳性的新标准以简单的形式和便于使用操作的特点，合理、有效地加强了规范标准对自升式平台中部舱室划分的指导，也必将对今后自升式平台的设计发展产生较大的影响。
