建筑给水排水毕业设计说明书
给排水毕业设计说明
引言随着经济的提高科学的发展，高层建筑的高度在不断地增加。
高层建筑与低层建筑不同，具有层数多、高度大、振动源多、用水要求高、排水量大等特点。
因此，对建筑给排水工程的设计施工材料及管理方面都提出了新的技术要求，所以必须采取新的技术措施，才能确保给水排水系统的良好情况，满足各类高层建筑的功能要求。
同时，高层建筑给排水现阶段在着一定的问题，不过他的发展会越来越好。
为了建筑给排水行业的健康发展，2005年，业内50余名专家联合向中国建筑学会提出关于申请成立“中国建筑学会给排水分会”的报告，并在2005年10月11日获得批准。
这是很重要的一步。
原来中国建筑学会下其他几个专业学会都有，唯独没有给排水分会。
这次获准成立建筑学会给排水分会，不仅填补了中国建筑学会专业分会配置的空白，也给全国建筑给排水专业的发展带来了机遇。
总之，建筑给排水行业挑战和机遇同在，这就要求业内人士准确把握其发展进程，做出恰当的应对，来推动本行业的技术进步。
1设计任务及原始资料1.1设计任务根据有关部门的批准，呼和浩特市拟建办公楼A（详见建筑平面图），该建筑属二类公共建筑，建筑高度48.4米，地上11层，地下1层。
本项目位于呼和浩特市，建筑占地面积1405平方米,本工程一层大厅标高为±0.000。
设计的具体项目有：室内给水系统设计室内排水系统设计室内消火栓系统设计室内自动喷淋系统室内固定消防炮灭火系统1.2 原始资料一、设计题目（建筑名称）传媒大厦A给水排水设计二、设计任务与内容1、建筑内部给水系统设计；2、建筑内部排水系统设计（含污、废水排除、雨水排除）；3、建筑内部消防系统设计（含液体消防，某些建筑有气体消防）；三、基本要求学生应在教师指导下，按时独立完成所规定的内容和工作量，同时必须满足以下几项要求：1、通过阅读中外文文献，调查研究与收集有关资料，拟定设计方案，（并应注意做好建筑、结构、供热通风空调工程，建筑电气等专业间协调），选择合理的设计方案。
建筑给排水毕业设计说明书
建筑给排水毕业设计说明书一、设计背景建筑给排水设计是建筑工程中不可忽略的重要部分，它与建筑的实用性、美观性及环境健康息息相关。
本次毕业设计以某市政府办公楼为设计对象，通过对给排水系统的分析与设计，为该办公楼提供合理、高效、环保的管道系统，保障工作生活水、气、电等各方面需求的能够得到满足。
二、设计任务1. 了解建筑基本情况及设计要求；2. 设计建筑给水、排水、通风、燃气管道系统；3. 选择管材、管径、管件等主要技术参数；4. 完成设计图纸，进行技术说明，并进行质量安全控制；5. 制定维护保养计划。
三、设计方案1. 水源及给水系统设计本次设计采用城市自来水作为水源，建筑给水系统采用直接供水方式。
根据设计要求，设计了两个水箱，分别用于平时用水及消防用水。
平时用水水箱设在建筑顶层，容积为15m³。
消防用水水箱设在地下二层，容积为50m³。
建筑顶层和地下二层之间的水泵房，设有水泵三台，分别用于提供平时用水、消防用水、备用水。
给水管道采用PVC-U材质，管径采用Φ50mm和Φ75mm，主管道采用Φ100mm。
为了保证水质及防冻，在水管道设计中增加了消毒、防冻措施。
2. 排水系统设计排水系统可分为污水排放系统和雨水排放系统。
污水排放系统采用一级沉淀油污井、反渗透排水池及泵房，再通过管道排入污水处理厂。
雨水排放系统采用雨水收集箱及专用管道接入市政管道。
污水管道采用PVC-U材质，管径采用Φ75mm和Φ110mm，主管道采用Φ160mm。
为了保证排水畅通，每层楼之间设置检查井，每检查井设置两个排水管道，一个用于污水排放，一个用于雨水排放。
3. 燃气系统设计燃气系统采用天然气作为燃料，设计了燃气管道及燃气设备，如燃气灶、壁挂炉、热水器等，并设置了燃气泄漏报警装置。
燃气管道采用材料为钢管、不锈钢管或塑料管，管径根据需求灵活设置。
4. 通风系统设计室内通风系统采用集中式新风系统，采用新风机强制送风、排风机强制排风和风管被动供回风方式。
建筑给排水毕业设计计算说明书

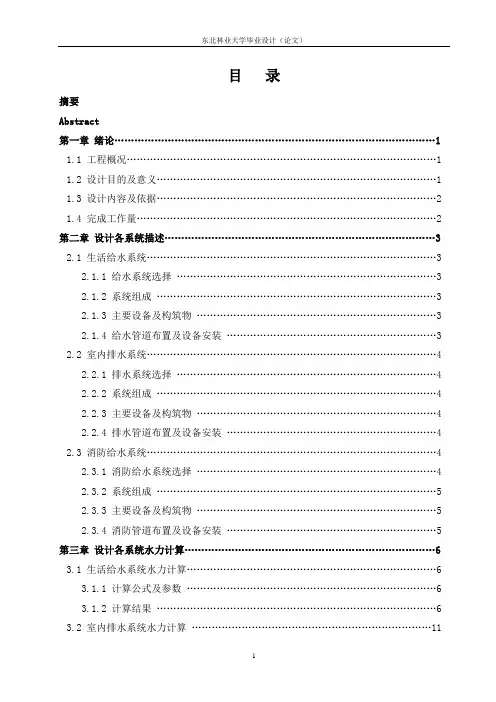

目录摘要Abstract第一章绪论 (1)1.1 工程概况 (1)1.2 设计目的及意义 (1)1.3 设计内容及依据 (2)1.4 完成工作量 (2)第二章设计各系统描述 (3)2.1 生活给水系统 (3)2.1.1 给水系统选择 (3)2.1.2 系统组成 (3)2.1.3 主要设备及构筑物 (3)2.1.4 给水管道布置及设备安装 (3)2.2 室内排水系统 (4)2.2.1 排水系统选择 (4)2.2.2 系统组成 (4)2.2.3 主要设备及构筑物 (4)2.2.4 排水管道布置及设备安装 (4)2.3 消防给水系统 (4)2.3.1 消防给水系统选择 (4)2.3.2 系统组成 (5)2.3.3 主要设备及构筑物 (5)2.3.4 消防管道布置及设备安装 (5)第三章设计各系统水力计算 (6)3.1 生活给水系统水力计算 (6)3.1.1 计算公式及参数 (6)3.1.2 计算结果 (6)3.2 室内排水系统水力计算 (11)3.2.1 计算公式及参数 (11)3.2.2 计算结果 (11)3.3 消火栓给水系统水力计算 (15)3.3.1 计算公式及参数 (15)3.3.2 计算结果 (15)3.4 自动喷水灭火系统水力计算 (17)3.4.1 计算公式及参数 (17)3.4.2 计算结果 (18)第四章设计各系统设备选型 (20)4.1 生活给水系统 (20)4.2 排水系统 (18)4.2 消火栓给水系统 (18)4.2 自动喷水灭火系统 (18)结论 (18)参考文献附录致谢某机关高层办公楼给排水设计第一章绪论伴随着国民经济的快速增长和科学技术水平的不断提高，进入20世纪80年代以来，我国城市面貌日新月异，高层建筑迅猛发展。
进入90年代以后，高层建筑则向着层数更多，标准更高，设备更完善，技术更先进的方向发展，并有从大城市向中小城市发展的趋势。
这种热潮极大带动和促进了建筑给水排水专业的发展。
建筑给排水毕业设计说明书
第一章绪论1.1 本次毕业设计任务运用所学的给排水工程专业基础知识，并结合相关设计规范，联系工程实际，将该工程设计为不仅满足使用功能要求，并且在技术上可行、经济上合理的建筑给排水工程项目，对即将开始的工作做好准备。
1.2 研究课题的目的及意义为了对在大学学习的总结，在毕业设计中把本专业的基础理论，基本知识，专业知识结合具体工程实践加以巩固提高，结合应用和深化理解所学到的知识，锻炼了独立思考问题，独立分析问题，独立解决工程技术实际问题能力。
在过程中，充分利用规范及设计手册等工具书的运用。
通过毕业设计得到作为工程师基本的训练，为参加工作打下坚定的基础。
1.3 建筑给排水工程设计的发展历史随着我国国民经济实力的不断增强，人民生活水平的提高，高层建筑、旅游建筑、小区住宅等建筑的兴建，建筑给水排水工程技术在建筑中得到越来越广泛的应用。
我国建筑给排水自1949年建国以来，经历了三个发展阶段：（1）房屋卫生技术设备阶段即初创阶段，自1949年至1964《室内给水排水和热水供应设计规范》开始试行时为止。
其主要标志是我国开始设置给水排水专业,房屋卫生技术设备被确定为一门独立的专业课程。
第一代通过专业培养的建筑给排水专业技术人员走上工作岗位，开始形成自己的专业队伍。
（2）室内给排水阶段即反思阶段，自1964年至1986年《建筑给水排水设计规范》被审批通过时为止。
其主要标志是通过工程实践，对以往机械搬用国外经验并造成失误进行了认真总结和反思，进而形成和确立有我国特色的建筑给排水技术体系。
（3）建筑给排水阶段即发展阶段，自1986年至今。
1986年以来，随着建筑业的发展，建筑给排水专业迅速发展，已成为给水排水中不可缺少而又独具特色的组成部分。
在发展阶段，专业队伍上已具备积累了一定经验并经过专业培训的设计、施工、安装管理人员；技术上积累了以前的实践经验、借鉴了国外的新技术，专业技术有了明显的突破和发展，其中消防给水系统在建筑给排水中的发展尤为突出；组织上成立了全国建筑给排水工程标准技术委员会和中国土木学会给排水学会建筑给水排水委员会。
给排水毕业设计说明书正文(模板)
摘要本设计为*************的给水排水工程设计。
本商住楼位于成都地区，设有地下室，地上有26层，屋顶高度0米，建筑面积约为29963平方米。
地下室有泵房，泵房内设有生活水池。
地上1至4层为商场，地上5、6层有商场和住宅，7至26层为住宅。
公共建筑用水由市政管网直接供给，5至26层住宅用水采用变频调速供水方式。
本建筑采用污废水分流制排水系统。
雨水采用普通外排式。
消防系统包括了消火栓系统、自动喷淋系统及手提式干粉灭火器消防系统。
关键词：给水排水设计；高层建筑；变频调速系统；消防系统AbstractThe design is Water Supply and Drainage Engineering for the ***** The commercial and residential building is located in Chengdu, includes the basement, and 26 stories above the level. This building is 0 meters high, and the total area is about 29963m2. The basement have pumping station and life pools. Areas from 1st floor to 4th floor is shopping, areas from 5th floor to 6th floor have shopping and residential, and areas from 7th to 26th floor is residential. Public buliding is supplied water by the municipal supply network and the others are supplied water by the variable velocity variable frequency system. The triage system is adopted in the drainage system, and the external drainage system is adopted for the storm system. The fire protection system is composed of fire hydrant system, close-type sprinkler system and extinguisher as well.Key words:water supply and drainage design; high-rise building; frequency system; fire protection system1前言建筑给水排水工程是民用建筑的重要组成部分，也是城市建设中重要的基础建设项目。
给水排水毕设说明书
第1章设计概论1.1 设计任务根据濮阳市JT新区城镇总体规划和所给的设计资料进行污水管网及污水处理厂设计。
设计内容如下：1. 城镇污水管网的设计计算在排水区域的平面及高程布置图的基础上，进行污水管网的平面布置，并确定污水处理厂的位置；计算污水管网各设计管段的设计流量，对主要管线进行水力计算。
2. 工艺方案选择及处理构筑物的选型根据处理水的出路和原水水质以及当地的具体条件、气候与地形条件等，，计算污水处理程度与确定污水处理工艺流程，并在此基础上选择适宜的各处理单体构筑物的类型。
3. 污水处理构筑物设计计算进行单体处理构筑物的设计计算，包括确定各有关设计参数、构筑物的尺寸及所需的材料、规格等。
对需要绘制工艺施工图的构筑物还要进行详细的施工图所必需的设计计算，包括各部位构件的形式、构成与具体尺寸等。
4. 污泥处理构筑物设计计算根据原始资料、当地具体情况以及污水性质与成分，选择合适的污泥处理工艺流程，进行污泥处理单体构筑物的设计计算。
5. 污水回用工程设计计算根据污水处理厂出水水质和回用水水质标准，确定污水回用工艺流程，并进行处理构筑物的设计计算。
6. 平面布置及高程计算按照污水、污泥处理流程的要求，根据各处理构筑物的功能和性质，结合厂区地形、地质和气候等因素，合理确定生产性构筑物、各种管线和附属建筑物的平面位置，进行平面布置，在此基础上，进行水力计算与高程计算。
7. 污水泵站设计计算对污水处理工程的污水泵站进行工艺设计。
计算水泵流量和扬程，确定水泵的类型、数量及型号，计算水泵管道系统和集水井容积，确定泵站的平面尺寸及高程布置，确定附属构筑物的尺寸。
8. 运行成本分析根据污水处理厂技术经济指标计算单位污水处理的运行成本。
9. 专题设计有条件的学生可以在教师的指导下选择一个专题进行深入研究或深入设计，培养学生的自学能力。
1.2 设计内容和要求1. 通过阅读中外文文献，调查研究与收集有关的设计资料，确定合适的排水体制、污水、污泥及中水处理工艺流程，进行污水管网及污水处理厂主要构筑物的水力计算，经过技术与经济分析，选择合理的设计方案。
建筑给排水毕业设计说明书和计算书
图 2.1 给水系统原理图
第 3 页 共 Leabharlann 0 页2.2 建筑排水工程
长沙市金沙湾住宅小区建筑给排水设计
2.2.1 排水系统的选择 建筑内部污废水排水系统应能满足一下基本要求，首先，系统能迅速畅通地将污废
管顶标高均比路面低 1.5 米。市政给水压力最小不低于 0.25MPa，城市给水管网不允许 直接抽水。
（2）排水条件 城市排水管道为污水与雨水分流，在本建筑东南侧有一个化粪池，大楼东侧有一条 排水管道，要求生活污水经化粪池处理后排入城市污水管道，城市排水管道管顶标高均
第 1 页 共 60 页
比路面低 2.0 米。
3.1.2 给水用水定额及时变化系数 本建筑为高层民用住宅，根据卫生器具设置标准，可定为普通住宅Ⅲ类，查《住宅
最高日生活用水定额及小时变化系数》，根据本建筑物的性质和室内卫生器具设置标准， 可以取用水定额 qd =300L/（人·d），小时变化系数 Kh =2.5，可以确定用水定额（最高
第 9 页 共 60 页
45°弯头。 (2)管道的敷设和安装 ①排水管道的坡度，按规范确定。 ②排水立管上应设检查口，每个两层设一个，且在建筑物的最底层有卫生器具的坡
屋顶建筑物的最高层应设检查口。 ③排水管材采用排水塑料管。 ④排水立管在垂直方向转弯处，采用两个 45 度弯头连接。 排水立管穿越楼板应预留孔洞，安装时应设金属防水套管。
2.3.2 系统的组成 消火栓系统由消防泵、消防管网、减压孔板、消火栓、水泵接合器等组成。
图 2.4 消火栓系统原理图
第 6 页 共 60 页
2.4 管道和附件的安装
建筑给排水毕业设计计算说明书样例
建筑给排水毕业设计计算说明书样例本文将给出一个建筑给排水毕业设计计算说明书的样例，包括总体说明、给水系统、排水系统、雨水收集利用系统等方面的计算说明，仅供参考。
一、总体说明此毕业设计为某建筑的给排水系统设计，建筑总面积为5000平方米，包括地下二层地上五层，共有500人使用。
本设计采用国家现行规范标准和相关法规，以达到安全、卫生、经济、合理的目的。
计算采用以下参数：1. 天然气燃料热值: 38.67MJ/m³2. 自来水水压： 0.2~0.4MPa3. 燃气热效率：85%二、给水系统1. 自来水供应设计自来水管径采用DN150，供应流量计算采用国标《设计图集》中的规定，每人每天100升（L/d），计算公式如下：Q = 数量 * 单位流量 * 人数其中数量为１，单位流量为1L/s，人数为500，所以Q = 500 * 1 * 100 ／86400 = 5.79 L/s加上消防水要求，流量增加到6.5L/s。
按最大使用流量综合计算，选用消声节径为DN150的清水管道。
根据自来水压力规范，水压需在0.2~0.4MPa之间，因此供水主管道管径选用DN200.2. 消防给水设计根据国家标准，建筑消防给水系统总流量为36立方米/小时，最小持续时间为2小时。
消防水管道主管道径选择DN200，计算公式如下：Q = T * V其中T为消防水最小持续时间，V为系统总液容。
V = S * h_m * k / 1000其中，S为建筑总面积，h_m为最高楼层距水箱地面高度，k为消防储水量系数（1.5~2.0）。
假设消防水箱设置在地下二层，距离最高楼层为15米，则计算消防水箱储水容量为：V = 5000 * 15 * 2 / 1000 = 150立方米。
因此，消防水管道支管径选用DN100。
3. 循环水供应设计对于高层建筑，为节省水和能耗，循环供水和回收利用已成为常态。
本建筑的循环水供应采用二次供水系统。
根据排水使用的燃气热水的产生，按照每人每天50L的标准，需要净水量为水量6000L/d。
建筑给排水优秀毕设说明书
3、市政管网条件：
3.1生活水源：由本工程周边市政给水管网引入一根DN125的给水管，作为本工程的生活水源。给水压力保证0.32MPa
3.2 消防水源：由周边道路市政给水管引入两根DN200的给水管在本建筑周围形成环状管网，作为本工程的室外消防水源，室内消防用水由地下二层消防水池供给。
Stormwater drainageinside the builiding,in order to achieve the requirements of the hotel looks beautiful.
Fire protection system includes: indoor fire hydrant system, fire hydrant system, automatic sprinkler system and fire water monitor system.Fire hydrant system and automatic sprinkler system separate,self-contained,designed bypumping water supply.Fire hydrant water supply system of the temporary high pressure fire water supply system.Set the 18m3 high roof fire water tank.Automatic sprinkler system using wet sprinkler system.
Water supply system divided into three areas,The secondundergroundlayer tothe forth layerof municipal water supply,five to twenty-one layers aredivided into two areas: 5 to 13 layersighareas.
给排水毕业设计说明书
给排水毕业设计说明书给排水毕业设计说明书一、引言在建筑设计和施工过程中，给排水系统是一个至关重要的组成部分。
它负责处理建筑物内部的废水排放和供水，确保建筑物的正常运行和居住环境的卫生。
本文将详细介绍给排水毕业设计的内容和要求，以帮助学生们更好地完成这一重要任务。
二、设计目标1. 建筑物类型和用途：明确设计的建筑物类型和用途，例如住宅、商业建筑或公共设施。
不同类型的建筑物对给排水系统的需求有所不同，因此设计目标需要根据具体情况进行调整。
2. 环保和节能：在给排水系统的设计中，应注重环保和节能。
采用节水设备和技术，合理利用雨水资源，减少对自来水的依赖。
同时，考虑废水的处理和再利用，减少对环境的负面影响。
3. 安全和可靠：给排水系统的设计应符合国家相关标准和规范，确保系统的安全和可靠性。
避免漏水、堵塞等问题的出现，保证用户的生活和工作环境的舒适和健康。
三、设计内容1. 给水系统设计：给水系统是建筑物正常运行的基础。
根据建筑物的用途和需求，确定供水管道的布置和规格。
考虑到供水压力和流量的要求，选择合适的水泵和水箱进行配备。
同时，应考虑给水水质的保证，采取适当的净水和消毒措施。
2. 排水系统设计：排水系统是处理建筑物内部废水的关键。
根据建筑物的布局和功能，确定排水管道的布置和规格。
合理设置下水管道的坡度和截面积，以确保废水能够顺利排出。
同时，应选择合适的排水设备和阀门，防止臭气逆流和污水倒灌。
3. 雨水系统设计：雨水系统的设计是为了合理利用和排放雨水。
根据建筑物的屋面面积和降雨量，确定雨水的收集和排放方式。
可以采用雨水收集罐、雨水花园或雨水渗透系统等设备和技术，减少雨水对排水系统的负荷。
4. 废水处理设计：废水处理是给排水系统的重要环节。
根据废水的性质和用途，选择合适的处理方式。
可以采用物理、化学或生物处理技术，将废水处理成符合排放标准的水质。
同时，应考虑废水的再利用，以减少对自然资源的消耗。
四、设计方法1. 现场调研：在进行给排水系统设计之前，需要对建筑物的现场进行调研。
毕业设计说明书(给水排水工程毕设)
设计总说明随着省民和县城工业生产的发展，城市人口的递增，城市规模的扩大，工业废水和生活污水排出量日益增多，大量未经处理的污水直接排入周围河流，致使城市周围环境污染十分严重，城市排水工程的建设已成当前迫切需要解决的问题。
民和县人口为10万，街坊面积为830公顷，污水处理厂设计规模为20000m3/d，处理工艺采用厌氧池加氧化沟工艺。
民和县排水管网采用分流制，生活污水和工业污水通过污水管道进入污水处理厂进行处理后排入湟水河，雨水经雨水管网收集后直接排放，排入湟水河。
在民和县污水厂的污水处理中，采用一组平流式沉沙池，长宽分别为10×5m；两座厌氧池，直径为19m；两座氧化沟，氧化沟直线段长57m，宽为7m；两座中心进水周边出水的辐流式沉淀池，直径为24m；处理后的水经液氯消毒排入吊桥沟，最终汇入湟水河。
在污泥处理中，污泥经脱水机房处理后外运。
回流污泥泵房长宽为10×10m；剩余污泥泵房长宽为8×8m；两座浓缩池，直径为6.2m；两座一级消化池，直径为12m；一座二级消化池，直径为12m；污泥脱水机房长宽为10×10m，脱水污泥外运。
SpecificationAlong with the development of the provincial and county industrial production, increasing urban population, the expansion of cities, industrial wastewater and sewage discharge quantity increasing, a large number of untreated sewage directly discharged into the surrounding rivers, the urban environment pollution is very serious, the city drainage engineering construction has become the current urgent needs to solve the problem.Minhe County population is 100000, 830hectares neighborhood, design scale of wastewater treatment plant for the 20000m3/d, the treatment process by anaerobic pond and oxidation ditch process.Minhe County drainage system using triage system, domestic sewage, and industrial wastewater through sewage pipes into the sewage treatment plant discharged into the drawbridge and ditch, collected rain-storm sewer system directly, into the huangshui River. In minhe County sewage factory of sewage processing in the, used a group flat flow type sank Sha pool, long wide respectively for 10x5m; two block anaerobic pool, diameter for 19m; two block oxidation Groove, oxidation Groove line section length 57m, wide for 7m; two block Center water around water of spoke flow type precipitation pool, diameter for 24m; processing Hou of water by liquid chlorine disinfection row into suspension bridge Groove, eventually meeting into Huang water river. In sludge treatment, sludge dewatering House shipped after processing. Return sludge pumping station aspect for a 10x10m; excess sludge pumping station aspect 8x8m; two thickener, 6.2m diameter; two-stage digestion pools, 12m diameter; a secondary digester, diameter of 12m for sludge dewatering House aspect is 10x10m, Sinotrans dewatered sludge.目录设计总说明 (I)Specification (II)1 绪论及设计任务书 (1)1.1 设计的背景、意义及应用前景 (1)1.2 设计概述及成果 (1)1.3 设计原始资料 (2)1.3.1 城市概况 (2)1.3.2 自然条件 (2)1.3.3 城市排水现状简述 (3)2 城市排水管网设计与计算 (4)2.1 城市排水管网设计原则 (4)2.1.1 排水系统的规划设计原则 (4)2.1.2 排水管网定线原则 (4)2.2 设计依据及排水体制的选择 (5)2.2.1 设计依据 (5)2.2.2 排水系统体制的选择 (5)2.3 城市污水管网计算 (6)2.3.1 城市污水管网设计方案的确定 (6)2.3.2 城市污水管网水力计算 (7)2.3.3 设计规定 (8)2.3.4 城市污水管道起点埋深的确定 (8)2.3.5 控制点的确定 (8)2.3.6 管网水力计算 (8)2.3.7 污水管道的衔接 (9)3 城市雨水管网设计与计算 (11)3.1 雨水管道定线 (11)3.2 主要设计参数的确定 (11)3.3 一般规定 (12)3.4 汇水面积计算 (12)3.5 雨水管道水力计算 (13)4 城市污水处理厂的设计说明 (14)4.1 设计步骤 (14)。
建筑给水排水毕业设计说明书
第一部分工程概况及设计资料1 工程概况1.1 设计题目三亚丽湾大酒店建筑给水排水工程设计1.2目的和作用培养提高学生综合运用在校所学的基础理论、基础知识和基础技能解决工程实际问题的能力，以达到总结、巩固扩大和深化所学的知识；培养和调动学生学习的主动性和积极性；激发学生创新精神；使学生进一步了解我国基本建设方面的政策，提高学生对国家建设的责任感。
通过毕业设计的综合训练，培养提高学生调查研究、查阅文献、收集运用知识的能力；综合分析、制定设计方案的能力；并进一步培养提高学生的计算。
绘图、运用工具书和编写说明书的技能，以及运用计算机计算、绘图和进行外语翻译的能力。
1.3 设计任务根据上级有关部门批准的设计任务书，拟在三亚市建筑造一幢十四层的宾馆，要求设计该建筑内给水排水工程，具体设计项目为：1、室内给水工程2、室内排水工程3、室内消防工程4、室内热水工程1.4 设计要求1.4.1三亚丽湾大酒店建筑给水排水工程设计要求（1）根据建筑的性质、用途，室内设有完善的给排水卫生设备；（2）该建筑要求消防给水安全可靠，设置独立的消火栓系统及自动喷水灭火系统，每个消火栓箱内设消防泵启动按钮，消防时可直接启动消防泵；（3）自动洒水系统通过温感自动工作；（4）生活水泵要求自动启闭；（5）所有管道采用暗装敷设方式。
1.4.2 设计成果要求（1）按设计任务，编写计算说明书一份，要求不少于60页。
（2）绘制该给水排水设计工程的施工图（包括平面图、系统图、首页说明等）。
数量10张以上，要求用计算机绘图。
2设计文件及设计资料2.1上级主管部门批准的设计任务书2.2建筑设计资料该建筑是一座集餐饮、娱乐、客房为一体的综合性宾馆建筑，地下一层，地上十四层。
地下一层为设备层，标高为-5.1m，包括泵房、锅炉房、配电室等；首层室内地面标高为±0.00米，包括进门大厅、多功能厅、服务间等，二层设有餐厅、多功能厅等，三层设有棋牌室、多功能厅等，四层设有洗浴、美容美发、会议等，一～四层层高均为4.2米；五~十四层为客房，五～十四层每层层高为3.6米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑给水排水毕业设计说明书第一部分工程概况及设计资料1 工程概况1.1 设计题目丽湾大酒店建筑给水排水工程设计1.2目的和作用培养提高学生综合运用在校所学的基础理论、基础知识和基础技能解决工程实际问题的能力，以达到总结、巩固扩大和深化所学的知识；培养和调动学生学习的主动性和积极性；激发学生创新精神；使学生进一步了解我国基本建设方面的政策，提高学生对国家建设的责任感。
通过毕业设计的综合训练，培养提高学生调查研究、查阅文献、收集运用知识的能力；综合分析、制定设计方案的能力；并进一步培养提高学生的计算。
绘图、运用工具书和编写说明书的技能，以及运用计算机计算、绘图和进行外语翻译的能力。
1.3 设计任务根据上级有关部门批准的设计任务书，拟在市建筑造一幢十四层的宾馆，要求设计该建筑给水排水工程，具体设计项目为：1、室给水工程2、室排水工程3、室消防工程4、室热水工程1.4 设计要求1.4.1丽湾大酒店建筑给水排水工程设计要求（1）根据建筑的性质、用途，室设有完善的给排水卫生设备；（2）该建筑要求消防给水安全可靠，设置独立的消火栓系统及自动喷水灭火系统，每个消火栓箱设消防泵启动按钮，消防时可直接启动消防泵；（3）自动洒水系统通过温感自动工作；（4）生活水泵要求自动启闭；（5）所有管道采用暗装敷设方式。
1.4.2 设计成果要求（1）按设计任务，编写计算说明书一份，要求不少于60页。
（2）绘制该给水排水设计工程的施工图（包括平面图、系统图、首页说明等）。
数量10以上，要求用计算机绘图。
2设计文件及设计资料2.1上级主管部门批准的设计任务书2.2建筑设计资料该建筑是一座集餐饮、娱乐、客房为一体的综合性宾馆建筑，地下一层，地上十四层。
地下一层为设备层，标高为-5.1m，包括泵房、锅炉房、配电室等；首层室地面标高为±0.00米，包括进门大厅、多功能厅、服务间等，二层设有餐厅、多功能厅等，三层设有棋牌室、多功能厅等，四层设有洗浴、美容美发、会议等，一～四层层高均为4.2米；五~十四层为客房，五～十四层每层层高为3.6米。
具体参照附图，包括首层、二层、三层、标准层、屋顶层、设备层等建筑平面图。
根据建筑的性质、用途，室设有完善的给排水卫生设备；该建筑要求消防给水安全可靠，设置独立的消火栓系统及自动喷水灭火系统，每个消火栓箱设消防泵启动按钮，消防时可直接启动消防泵。
自动洒水系统通过温感自动工作。
生活水泵要求自动启闭。
所有管道采用暗装敷设方式。
2.3城市给水排水管道资料(1)给水资源：本建筑以城市给水管网为水源，从西侧市政管道取水，管径米DN300。
常年提供的资用水头为35米。
要求不允许从管网直接抽水。
(2)排水条件：该城市排水为分流制排水。
第二部分设计说明书1 生活给水系统根据有关设计相关资料，建筑物的性质、用途、层高及设计要求，结合室外城市管网能够提供的水压，确定给水系统的方式及组成。
1.1 相关规摘自(《建筑给水排水设计规》(GB50015-2003))3.3.1 居住小区的室外给水系统，其水量应满足居住小区全部用水的要求。
居住小区的加压给水系统，应尽量利用城市市政给水管网的水压直接供水。
当市政给水管网的水压、水量不足时，应设置贮水调节和加压装置。
3.3.4 卫生器具给水配件承受的最大工作压力，不得大于0.6MPa。
3.3.5 高层建筑生活给水系统应竖向分区，竖向分区应符合下列要求：1 各分区最低卫生器具配水点处的静水压不宜大于0.45MPa，特殊情况下不宜大于0.55MPa；2 水压大于0.35MPa的入户管（或配水横管），宜设减压或调压设置；3 各分区最不利配水点的水压，应满足用水水压要求。
3.3.6 建筑高度不超过100m 的建筑的生活给水系统，宜采用垂直分区并联供水或分区减压的供水方式。
建筑高度超过100m的建筑，宜采用垂直串连供水方式。
3.4.17 住宅的分户水表宜相对集中读数，且宜设置于户外；对设置在户的水表，宜采用远传水表或IC卡水表等智能化水表。
1.2 竖向分区由《建筑给水排水设计规》(GB50015-2003)第 1.0.3条知：建筑高度小于24m的公共建筑或小于10层的住宅称为低层建筑；建筑高度高于或等于24m的公共建筑或高于或等于10层的住宅称为高层建筑。
对于高层建筑而言，生活给水系统由于其层数多、竖向高度大，为避免建筑低层配水点静水压力过大，需要进行竖向分区。
合理的确定高层建筑给水系统的竖向分区，关系到给水系统的运行、使用、维护、管理、投资节能等情况的效果，是高层建筑给水系统的首要环节。
目前，国外在高层建筑给水设计中，普遍都是以给水分区最低层配水点处最大允许静水压力值为依据，进行竖向分区的。
我国《建筑给水排水设计规》(GB50015-2003)第3.3.5规定：各分区最低卫生器具配水点处的静水压不宜大于0.45MPa，特殊情况下不宜大于0.55MPa。
根据规要求，并结合酒店楼层数、功能及室外供水压力，将该建筑竖向分为2个供水区，分区结果如表1-1所示。
表1-1 给水竖向分区表1.3 方案确定对于分区两个以上的高层建筑，给水系统的供水方式应进行方案比较，方案比较可遵循供水技术可靠、经济合理的原则，从中选出两个可行性方案进行比较优缺点。
酒店建筑给水系统竖向分为2区，其中低区由市政管网直接供水，高区给水需进行二次加压，高区给水方案比较如表1-2所示。
表1-2 高区给水方案比较表变频调速并联给水方式图如图1-1所示，高位水箱-水泵给水方式图如图1-2所示。
变频调速给水方式虽然高效节能、占地面积小，但其设备与管道复杂、维护管理不便、无法克服短时停电时供水的安全可靠性。
酒店建筑的给水设计要求考虑短时停电的可能性，而且在其最高层设有水箱间，允许设置高位水箱。
为保证供水安全可靠、简化设备与管道，本设计确定高区选择高位水箱-水泵供水方式。
1.4 系统组成建筑部给水系统一般由引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成。
1.5 管道布置与敷设给水管道的布置受建筑结构、用水要求、配水点和室外给水管道的位置，以及供暖、通风、空调和供电等其他建筑设备工程管线布置等因素的影响。
进行管道布置时，不但要处理和协调好各种相关因素的关系，还要满足以下基本要求。
1.5.1 管道布置基本要求（1）确保供水安全和良好的水力条件，力求经济合理（2）保护管道不受损坏（3）不影响生产安全和建筑物的使用（4）便于安装维修给水管道与其他管道和建筑结构的最小净距如表1-3所示。
表1-3 给水管与其他管道和建筑结构之间的最小净距表1.5.2 管道布置基本形式给水管道的布置按供水可靠程度要求可分为枝状和环状两种形式，前者单向供水，供水安全可靠性差，但节省管材、造价低；后者管道相互连通，双向供水，安全可靠，但管线长、造价高。
按水平干管的敷设位置又可分为上行下给、下行上给、和中分式三种形式。
同一栋建筑的给水管网也可同时兼有以上两种布置形式。
如表1-4所示。
表1-4 给水管道布置形式表1.5.3 管道敷设基本要求（1）居住小区的室外给水管道，应沿区道路平行于建筑敷设，宜敷设在人行道、慢车道或草底下；管道外壁距建筑物外墙的净距不宜小于1m，且不得影响建筑物的基础。
（2）敷设在室外综合管廊（沟）的给水管道，宜在热水、热力管道下方，冷冻管和排水管的上方。
给水管道于各种管道之间的净距，应满足安装操作的要求，且不宜小于0.3m。
室冷、热水管上、下平行敷设时，冷水管应在热水管下方；垂直平行敷设时，冷水管应在热水管右侧。
（3）需要泄空的给水管道，其横管宜设有0.002～0.005的坡度坡向泄水装置。
（4）为防止生活饮用水管道被使用过的水回流而造成污染，管道敷设时，应注意配水出口不得被任何杂质所淹没。
1.5.4 管道敷设基本形式给水管道敷设有明装、暗装两种形式。
明装即管道外露，其优点是安装维修方便，造价低，但外露的管道影响美观，表面易结露、灰尘，一般用于对卫生、美观没有特殊要求的建筑。
安装即管道隐蔽，如敷设在管道井、技术层、管沟、墙槽或夹壁墙中，直接埋地或埋在楼板的垫层里，其优点是管道不影响室的美观、整洁，但施工复杂，维修困难，造价高，适用于对卫生、美观要求较高的建筑如宾馆、高级公寓和要求无尘、洁净的车间、实验室、无菌室等。
1.5.5 酒店建筑给水管道的布置与敷设引入管设置两条，分别由建筑的不同侧引入，引入管经水表节点后和室外给水环网连接，再从室外环网引出两条管道分别接入生活贮水池和消防贮水池。
低区给水系统利用市政管网压力直接供水，采用下行上给的供水方式，枝状管网、横干管敷设于地下一层的天花板下，给水立管布置在墙角、柱边，并由土建装饰处理。
高区采用上行下给的供水方式，水平横干管敷设在14层天花板的吊顶。
主立管置于管道井，横支管在墙体暗装。
给水管道与其他管道之间留有一定的距离，以防止给水管水质被污染，同时便于安装检修。
引入管室外部分管中心标高为-1.0m，引入管穿越地下室外墙处，设防水套管。
总水表设在市政管网与室外环网的连接管上，并设置水表井。
入户水表分散设置在每户的入户管上，一户一表，采用远传水表或IC卡水表等智能化水表。
给水管道穿过承重墙基础时，均进行预留洞口，预留洞尺寸，考虑到管顶上部净空不能小于建筑物沉降量的要求，其值不小于0.1m管道在空中敷设时采用支架或托架固定，立管设管卡固定。
1.6 给水管材建设部、国家经贸委、国家质量技术监督局和国家化学建材局于1999年12月联合颁布了“建住房[1999]295号”文《关于在住宅建设中淘汰落后产品的通知》，文中规定：自2000年6月1日起，禁止使用冷镀锌钢管于室给水管道，并根据当地实际情况逐步限时淘汰热镀锌钢管，推广应用铝塑复合管、交联聚乙烯(PE-X)管、三型无规共聚丙烯(PP-R)管等新型管材。
酒店建筑生活给水系统管材采用PP-R管。
PP-R管材具有以下优点：（1）卫生、无毒:本产品属绿色建材，可用于纯净水、饮用水管道系统。
（2）耐腐蚀、不结垢:可避免因管道锈蚀引起的水盆、浴缸黄斑锈迹之忧，可免除管道腐蚀结垢所引起的堵塞。
（3）质量轻:比重仅为金属管的七分之一。
（4）外形美观:产品外壁光滑，流体阻力小，色泽柔和，造型美观。
（5）安装方便可靠:采用热熔连接，数秒钟完成，安全可靠。
（6）使用寿命长:在规定的长期连续工作压力下，使用下寿命可达50年以上。
2 排水系统2.1 相关规摘自(《建筑给水排水设计规》(GB50015-2003))2.1.1 新建居住小区应采用生活排水与雨水分流排水系统。
2.1.2 建筑物下列情况下宜采用生活污水与生活废水分流的排水系统：1 建筑物使用性质对卫生标准要求较高时；2 生活污水需经化粪池处理后才能排入市政排水管道时；3 生活废水需回收利用时。
