光缆的种类及型号
光缆的分类方法以及具体光缆分类
光缆的分类方法以及具体光缆分类嘿，朋友们！今天咱来聊聊光缆这玩意儿。
你可别小瞧了它，就像咱生活里各种不同的工具一样，光缆也有好多不同的种类呢！先来说说按传输性能分吧。
就好比人有跑得快的和跑得慢的，光缆也有传输速度快慢之分呀。
有的光缆那传输速度，简直就像火箭一样快，能迅速把大量的数据“嗖”地一下就送出去了；而有的呢，可能就稍微慢点，但也有它自己的用处呀。
再看看按缆芯结构来分。
这就好像不同的房子有不同的结构布局一样。
有的光缆缆芯结构简单明了，数据就顺着那“小道道”乖乖地跑；有的呢，可能结构复杂点，就像个迷宫似的，但它却能更好地保护数据，让它们安全到达目的地。
还有按使用环境来分类的呢！你想想，在陆地上能用的光缆，放到水里可不一定行得通哦。
就好像鱼在水里游得欢，放到陆地上可就活不成啦。
所以就有专门适合在各种不同环境下工作的光缆，比如在野外风吹日晒的，在城市里穿梭于各种管道的，都有它们独特的本领呢。
咱常见的光缆有架空光缆，就像是在空中架起的桥梁，让数据在天空中“飞”过去；还有直埋光缆，深深地埋在地下，默默地工作着，像个低调的小英雄。
还有海底光缆呢，那可是在深深的海底连接着世界各个角落呀，多了不起！那室内光缆呢，就像是家里的乖宝宝，在室内乖乖地传输着信号。
还有那特殊用途的光缆，比如用于电力系统的，给电力传输保驾护航呢。
哎呀呀，光缆的世界真是丰富多彩呀！每种光缆都有它自己的特点和用处，就像我们每个人都有自己的专长一样。
它们在不同的领域默默奉献着，让我们的信息时代变得更加美好。
所以说啊，可别小看了这些光缆哦，它们可是现代通信的大功臣呢！它们在我们看不见的地方努力工作着，让我们能随时随地和远方的人联系，能看到各种各样的信息。
让我们一起为这些小小的光缆点赞吧！它们虽然不起眼，但真的很重要呢！。

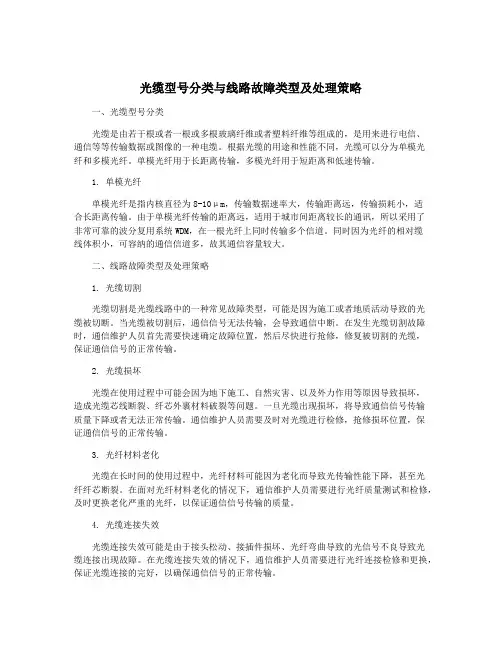

光缆型号分类与线路故障类型及处理策略
光缆型号分类与线路故障类型及处理策略一、光缆型号分类光缆是由若干根或者一根或多根玻璃纤维或者塑料纤维等组成的，是用来进行电信、通信等等传输数据或图像的一种电缆。
根据光缆的用途和性能不同，光缆可以分为单模光纤和多模光纤。
单模光纤用于长距离传输，多模光纤用于短距离和低速传输。
1. 单模光纤单模光纤是指内核直径为8-10μm，传输数据速率大，传输距离远，传输损耗小，适合长距离传输。
由于单模光纤传输的距离远，适用于城市间距离较长的通讯，所以采用了非常可靠的波分复用系统WDM，在一根光纤上同时传输多个信道。
同时因为光纤的相对缆线体积小，可容纳的通信信道多，故其通信容量较大。
二、线路故障类型及处理策略1. 光缆切割光缆切割是光缆线路中的一种常见故障类型，可能是因为施工或者地质活动导致的光缆被切断。
当光缆被切割后，通信信号无法传输，会导致通信中断。
在发生光缆切割故障时，通信维护人员首先需要快速确定故障位置，然后尽快进行抢修，修复被切割的光缆，保证通信信号的正常传输。
2. 光缆损坏光缆在使用过程中可能会因为地下施工、自然灾害、以及外力作用等原因导致损坏，造成光缆芯线断裂、纤芯外裹材料破裂等问题。
一旦光缆出现损坏，将导致通信信号传输质量下降或者无法正常传输。
通信维护人员需要及时对光缆进行检修，抢修损坏位置，保证通信信号的正常传输。
3. 光纤材料老化光缆在长时间的使用过程中，光纤材料可能因为老化而导致光传输性能下降，甚至光纤纤芯断裂。
在面对光纤材料老化的情况下，通信维护人员需要进行光纤质量测试和检修，及时更换老化严重的光纤，以保证通信信号传输的质量。
4. 光缆连接失效光缆连接失效可能是由于接头松动、接插件损坏、光纤弯曲导致的光信号不良导致光缆连接出现故障。
在光缆连接失效的情况下，通信维护人员需要进行光纤连接检修和更换，保证光缆连接的完好，以确保通信信号的正常传输。
5. 其他故障类型除了上述几种常见故障类型外，光缆线路还可能会因为其他因素导致故障，比如光缆接头异常、外界环境影响等等。
国防光缆的规格型号
国防光缆的规格型号全文共四篇示例，供读者参考第一篇示例：国防光缆是一种专门用于国防领域的通信光缆，具有抗干扰、抗破坏、高安全性等特点，被广泛应用于军事通信、情报传递等领域。
国防光缆的规格型号多种多样，不同的型号适用于不同的环境和使用场景。
下面就为大家介绍一些常见的国防光缆规格型号。
1. 单模国防光缆单模国防光缆用于长距离通信和高速数据传输，适用于军事通信、情报传递等领域。
常见的规格型号有G.652D、G.655、G.657等，其中G.652D是最常用的单模国防光缆规格型号，具有较高的传输性能和抗干扰能力。
2. 复式国防光缆复式国防光缆是一种同时传输多条光纤的光缆，可以满足多通道通信和数据传输的需求。
常见的规格型号有4核、8核、12核等，不同的核数适用于不同的通信场景，如4核适用于小型通信系统，而12核适用于大型通信系统。
3. 裸露光缆裸露光缆是指光纤裸露在外部保护层之外的一种光缆，具有较高的传输效率和灵活性。
常见的规格型号有GYFTA、GYFTY、GYFXTY 等，其中GYFTA适用于埋地敷设，GYFTY适用于架空敷设，GYFXTY 适用于水中敷设。
4. 防爆国防光缆防爆国防光缆是一种具有防爆性能的光缆，在恶劣环境下能够保障通信系统的正常运行。
常见的规格型号有GJFJV、GJFJZY、GJFJV 等，其中GJFJV适用于室内环境，GJFJZY适用于室外环境，GJFJV适用于高温环境。
国防光缆的规格型号多样化，每种规格型号都有其适用的场景和优势，用户可以根据具体需求选择合适的国防光缆规格型号，以确保通信系统的稳定运行和安全性。
希望以上介绍对大家有所启发，谢谢阅读！第二篇示例：国防光缆是一种具有高强度、高可靠性和高安全性的光通信产品，广泛应用于军事领域。
国防光缆的规格型号种类繁多，下面我们就来详细介绍一些常见的国防光缆规格型号。
1. 单模光缆单模光缆是指光纤核心直径较小（一般为9μm）的光缆，用于长距离高速数据传输。
光缆的结构及种类
本文摘自再生资源回收-变宝网（）光缆的结构及种类变宝网11月21日讯光缆是利用置于包覆护套中的一根或多根光纤作为传输媒质并可以单独或成组使用的通信线缆组件。
它可以根据环境的不同有不同的表现形式，比如需要防水、缓冲等。
一、光缆的结构光缆的基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成，另外根据需要还有防水层、缓冲层、绝缘金属导线等构件。
光缆由加强芯和缆芯、护套和外护层3部分组成。
缆芯结构有单芯型和多芯型两种：单芯型有充实型和管束型两种；多芯型有带状和单位式两种。
外护层有金属铠装和非铠装两种。
二、光缆的种类1.按照传输性能、距离和用途的不同，光缆可以分为用户光缆、市话光缆、长途光缆和海底光缆。
2.按照光缆内使用光纤的种类不同，光缆又可以分为单模光缆和多模光缆。
3.按照光缆内光纤纤芯的多少，光缆又可以分为单芯光缆、双芯光缆等。
4.按照加强件配置方法的不同，光缆可分为中心加强构件光缆、分散加强构件光缆、护层加强构件光缆和综合外护层光缆。
5.按照传输导体、介质状况的不同，光缆可分为无金属光缆、普通光缆、综合光缆（主要用于铁路专用网络通信线路）。
6.按照铺设方式不同，光缆可分为管道光缆、直埋光缆、架空光缆和水底光缆。
7.按照结构方式不同，光缆可分为扁平结构光缆、层绞式光缆、骨架式光缆、铠装光缆和高密度用户光缆。
三、光缆的选用光缆的选用除了根据光纤芯数和光纤种类以外，还要根据光缆的使用环境来选择光缆的外护套。
1.户外用光缆直埋时，宜选用铠装光缆。
架空时，可选用带两根或多根加强筋的黑色塑料外护套的光缆。
2.建筑物内用的光缆在选用时应注意其阻燃、毒和烟的特性。
一般在管道中或强制通风处可选用阻燃但有烟的类型（Plenum），暴露的环境中应选用阻燃、无毒和无烟的类型（Riser）。
3.楼内垂直布缆时，可选用层绞式光缆（Distribution Cables）；水平布线时，可选用可分支光缆（Breakout Cables）。
光缆型号的命名方法
光缆型号的命名方法(YD/T908-2000)1、光缆型式由五部分组成Ⅰ、Ⅱ、Ⅲ、Ⅳ、ⅤI、表示光缆类别GY——通信用室外光缆GJ——室内光缆MG——煤矿用光缆Ⅱ、加强构件类型（无型号）——金属加强构件F——非金属加强构件Ⅲ、结构特征D——光纤带结构（无符号）——松套层绞式结构X——中心管式结构G——骨架式结构T——填充式Z——阻燃结构C8——8字型自承式结构Ⅳ、护层Y——聚乙烯护层W——夹带钢丝钢—聚乙烯粘结护层S——钢—聚乙烯粘结护层A——铝—聚乙烯粘结护层V——聚氯乙烯护套Ⅴ、外护层53—皱纹钢带纵包铠装聚乙烯护套23—绕包钢带铠装聚乙烯护套33—细钢丝绕包铠装聚乙烯护套43—粗钢丝绕包铠装聚乙烯护套333—双层细钢丝绕包铠装聚乙烯护套2、光缆规格的表示法按光缆中所含的光纤数及光纤的类别来表示光缆的规格。
例：4根G.652单模光纤的光缆规格表示为4B1.1或4B1，若同一根光缆中含有不同种类的光纤，则在规格中间用‘+’号相连。
若含有4根多模50/125的光纤，则表示为4A1a或4A1。
光缆型号组成代号含义1、分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆2、加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件3、S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式4、护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅5、外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套 1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管6、光纤芯数直接由阿拉伯数字写出光纤类别A 多模光纤B 单模光纤例GYTA-8B1.3通信用室外光缆（GY）填充式结构（T）铝-聚乙烯粘结护套（A）8芯（8）常规单模光纤G.652C（B1.3）。
光缆类别
铠装层代码表代号 0 2 33 4 44 5 代号 1 2 3 4 5
外被层或外套代码表
表2.3-1
铠装层 无铠装层 绕包双钢带 单细圆钢丝 双细圆钢丝 单粗圆钢丝 双粗圆钢丝 表2.3-2 皱纹钢带 外被层或外套 纤维外被 聚氯乙烯套 聚乙烯套 聚乙烯套加覆尼龙套 聚乙烯保护管
光缆的种类及型号
光缆的种类及型号光缆是传输光信号的一种重要的通信线缆，用于将光信号从一个地方传输到另一个地方。
根据不同的应用需求和技术要求，光缆有多种不同的种类及型号。
以下是常见的光缆种类及型号的介绍。
1. 单模光缆（Single Mode Fiber，SMF）：单模光缆采用的是一种直径较小的光纤，具有较低的传输损耗和较大的带宽。
它适用于长距离传输和高速传输，如电信、有线电视、数据中心等领域。
常见的单模光缆有G.652D、G.655和G.657- G.652D：G.652D是最常见的单模光缆，适用于大多数的光纤通信应用。
它的波长传输窗口范围为1310nm到1550nm，具有较低的传输损耗。
- G.655：G.655是一种非零色散单模光缆，适用于长距离传输和高速传输。
它的波长传输窗口范围为1525nm到1565nm，具有较大的带宽。
- G.657：G.657是一种用于弯曲应用的折射率变化型单模光缆，适用于需要弯曲或折弯的场景，如Fiber To The Home（FTTH）等。
2. 多模光缆（Multi Mode Fiber，MMF）：多模光缆采用的是直径较大的光纤，允许多个光模式同时传输。
它适用于较短距离传输和较低的传输速率，如局域网、多媒体传输等领域。
常见的多模光缆有OM1、OM2、OM3和OM4-OM1：OM1是最早的多模光缆，适用于传输距离不长且速率较低的应用。
它的最大传输距离约为550米（1000BASE-SX）。
-OM2：OM2是一种较新的多模光缆，适用于传输距离适中和速率适中的应用。
它的最大传输距离约为550米（1000BASE-SX）。
-OM3：OM3是一种高带宽多模光缆，适用于较长距离传输和较高速率的应用。
它的最大传输距离约为300米（10GBASE-SR）。
-OM4：OM4是一种超高带宽多模光缆，适用于更长距离传输和更高速率的应用。
它的最大传输距离约为400米（10GBASE-SR）。
3.特殊光缆：除了常见的单模光缆和多模光缆，还有一些特殊用途的光缆，用于特定的应用场景。
光缆分类及应用
光缆分类及应用一、光缆的定义和作用光缆是将光纤放置在一定的保护管道中，用于传输信息的一种电缆。
它是现代通信领域中最重要的组成部分之一，主要用于电话、互联网、有线电视等各种通信网络中。
二、光缆的分类1.单模光纤和多模光纤单模光纤指的是芯径较小（一般为9μm），仅能传输单个模式（即只有一个波长），适用于长距离传输和高速数据传输。
多模光纤指的是芯径较大（一般为50或62.5μm），可以同时传输多个模式（即有多个波长），适用于短距离传输和低速数据传输。
2.松套管光缆和紧密包覆光缆松套管光缆指的是将光纤放置在松散的保护管道内，可以自由地移动和变形，适用于需要经常调整或更换的场合。
紧密包覆光缆指的是将光纤直接包裹在保护层内，不能自由地移动或变形，适用于需要固定安装且不易受到外界干扰的场合。
3.室内光缆和室外光缆室内光缆主要用于建筑物内部的通信网络，一般采用PVC材料作为保护层。
室外光缆主要用于建筑物之间或城市之间的通信网络，一般采用PE材料作为保护层。
三、光缆的应用1.电话网络在电话网络中，光缆主要用于长距离传输和高速数据传输。
通过将电话信号转换成数字信号，再通过光纤进行传输，可以大大提高通话质量和传输速度。
2.互联网在互联网中，光缆是连接各个地区互联网骨干网的重要组成部分。
通过将数据转换成数字信号，再通过光纤进行传输，可以实现高速稳定的数据传输。
3.有线电视在有线电视中，光缆主要用于长距离传输高清视频信号。
相比传统的铜线电缆，使用光纤可以提供更高质量、更稳定的视频体验。
4.安防监控在安防监控领域中，光缆也被广泛应用。
通过将监控视频信号转换成数字信号，再通过光纤进行传输，可以实现高清、远距离的监控。
5.医疗领域在医疗领域中，光缆主要用于医学影像的传输。
通过将医学影像转换成数字信号，再通过光纤进行传输，可以实现高清、远距离的影像传输。
四、结语随着科技的不断发展，光缆在各个领域中都有着广泛的应用。
了解光缆的分类和应用，对于我们更好地理解现代通信技术和网络建设具有重要意义。
船用光缆规格型号
船用光缆规格型号船用光缆是一种用于船舶通信和数据传输的特殊光纤电缆。
它具有高速传输、抗干扰、抗腐蚀等特点，适用于海洋环境下的通信和数据传输需求。
船用光缆的规格型号各异，下面将介绍几种常见的船用光缆规格型号。
1. GYXC8Y船用光缆GYXC8Y船用光缆是一种船用复合光缆，具有防水、阻燃、耐酸碱等特点，适用于海上通信和数据传输。
其结构包括光纤、填充物、补强模块、阻燃层和护套等层次，使得光缆具有良好的耐压、耐水性能。
该型号的光缆由于采用了复合结构，所以具有良好的防水效果，可在海洋环境下长期使用。
同时，它的阻燃层能够有效阻止火焰蔓延，确保船舶航行时的安全性。
此外，GYXC8Y船用光缆在光纤质量和传输性能上也达到了较高的标准，能够满足船舶通信和数据传输的需求。
2. GYTA船用光缆GYTA船用光缆是一种船用金属复合光缆，采用金属包覆和铠装的设计，能够更好地保护光纤。
该型号的光缆具有良好的抗压和耐腐蚀性能，适应于恶劣的海洋环境。
GYTA船用光缆的结构包括光纤、填充物、金属护套、铠装层等组成。
其中，金属护套和铠装层能够有效保护光纤免受外界力的影响，避免光纤断裂。
此外，该型号的光缆还具有良好的电磁干扰抗性，能够保证信号传输的稳定性。
3. GYDW船用光缆GYDW船用光缆是一种专用于水下通信的光缆，适用于海底油井、海底数据中心等需要大容量数据传输的领域。
该型号的光缆具有高速传输、低损耗和抗干扰等特点，能够满足水下通信的需求。
GYDW船用光缆采用双包覆结构，外层是聚酯强化层，内层则是阻水材料。
这样的设计能够有效防止水分渗入光缆内部，保证光纤的传输质量。
同时，该型号的光缆还具有较高的耐压性能，能够适应深海环境下的需求。
以上是几种常见的船用光缆规格型号的简单介绍。
随着船舶通信和数据传输的需求不断增加，船用光缆的种类也在不断增加和改进。
希望通过这篇文章的介绍，能够增加对船用光缆规格型号的了解。
光缆种类
GY——通信用室（野）外光缆
二、加强构件的代号
加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。如同时有金属和非金属的加强构件，只表示为金属构件结构特征。
（无符号）——金属加强构件
F——非金属加强构件
三、光缆芯和光缆的派生结构特征的代号
光缆结构特征应表示缆芯的主要类型和光缆的派生结构。当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。
D——光纤带结构
S——光纤松套被覆结构
J——光纤紧套被覆结构
（无符号）——层绞结构
X——缆中心管（被覆）结构
T——填充式结构
C——自承式结构
E——椭圆形状
Z——阻燃结构
四、护套的代号
Y——聚乙烯护套
V——聚氯乙烯护套
A——铝—聚乙烯粘结护套（简称A护套）
S——钢—聚乙烯粘结护套（简称S护套）
W——夹带钢丝的钢—聚乙烯粘结护套（简称W护套）
五、外护层的代号
当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或二位数字，见表1；第二组表示外被层或外套，它应是一位数字。
-------------------------------------------------------------------------------- 分类代号 Fra bibliotek特性
纤芯直径（μm）
包层直径（μm）
材料
Ala
渐变折射率
50
125
二氧化硅
Alb
光缆的种类及型号
光缆的种类及型号光缆是光通信系统中非常重要的组成部分，它用于传输光信号。
根据不同的应用和需求，光缆有不同的种类和型号。
下面将详细介绍几种常见的光缆种类及型号。
1. 单模光缆（Single-mode Fiber Cable，简称SMF）单模光缆适用于长距离、高容量传输。
它具有较小的传输损耗和更高的带宽，能够传输更远的距离。
单模光缆一般采用9/125µm光纤，其中9µm表示纤芯直径，125µm表示包层直径。
2. 多模光缆（Multi-mode Fiber Cable，简称MMF）多模光缆适用于短距离通信，如局域网和数据中心。
它可以携带多条光信号，但传输距离较短。
多模光缆一般采用50/125µm或62.5/125µm光纤，其中50µm或62.5µm表示纤芯直径，125µm表示包层直径。
3. 室内光缆（Indoor Fiber Optic Cable）室内光缆主要用于建筑物内部的光通信，如办公室、工厂和大楼等。
它有较小的直径和柔软的外皮，便于室内布线。
室内光缆根据使用环境和需求不同，可以分为紧缩型、分布式和针型等不同型号。
4. 室外光缆（Outdoor Fiber Optic Cable）室外光缆主要用于户外通信，如光纤到户（FTTH）、城域网等。
室外光缆需要具备耐久性和抗外界环境干扰的特点。
根据外部护套材料的不同，室外光缆可以分为非金属强化成员（Non-metallic Strength Member）和金属强化成员（Metallic Strength Member）两种。
5. 光缆连接线（Fiber Optic Patch Cord）光缆连接线主要用于光设备之间的连接，如交换机、光模块和光纤收发器等。
它由光纤和连接器组成，具有较小的长度和较高的接插次数。
根据连接器类型的不同，光缆连接线可以分为LC、SC、ST、FC等不同型号。
通信常用光缆种类
光缆型号辨别一、通信常用光缆种类1、G.652光纤目前广泛应用的常规单模光纤，称为1310nm波长性能最佳的单模光纤，又称为色散未移位单模光纤。
这种光纤均可适用于1310nm和1550n m窗口工作。
在1310n m波长工作时，理论色散为零；在1550n m波长工作时，传输损耗最低，但色散系数较大。
2、G.653光纤这种光纤是指1550n m波长性能最佳的单模光纤，又称为色散移位光纤。
3、G.654光纤这种光纤称为截止波长移位的单模光纤，它的设计重点是如何降低1550n m波长处的衰减，其零色散点仍位于1310nm波长处，而在1550nm波长的色散值仍然较高。
它主要应用于需要很长再生段距离的海底光纤通信。
4、G.655光纤这种光纤称为非零色散移位单模光纤，其零色散点不在1550，而是移至1510-1520附近，从而使1550处具有一定的色散值。
这种光纤主要应用于1550工作波长区，它的色散系数不大，适用于开波分复用系统。
二、光缆型号识别型式由5个部分构成，各部分均用代号表示，如下图所示。
其中结构特征指缆芯结构和光缆派生结构特征。
ⅠⅡⅢⅣⅤ1、分类的代号GY——通信用室（野）外光缆2、加强构件的代号加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。
如同时有金属和非金属的加强构件，只表示为金属构件结构特征。
（无符号）——金属加强构件MSCBF——非金属加强构件3、光缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。
当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。
D——光纤带结构S——光纤松套被覆结构J——光纤紧套被覆结构（无符号）——层绞结构X——缆中心管（被覆）结构T——填充式结构C——自承式结构E——椭圆形状Z——阻燃结构移4、护套的代号Y——聚乙烯护套V——聚氯乙烯护套A——铝—聚乙烯粘结护套（简称A护套）S——钢—聚乙烯粘结护套（简称S护套）W——夹带钢丝的钢—聚乙烯粘结护套（简称W护套）5、外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或二位数字，见表1；第二组表示外被层或外套，它应是一位数字。
光缆知识-光纤类别
• 缆的材质,印字,颜色等和前面是一样的,在这个里
就不在重复了.
单双芯
• c.双芯扁平缆:主要用在室内布线上. • 外径:里面的子缆的直径有1.8, 2.0 和2.8等
• 结构如图: • 缆的材质,印字,颜色等和前面是一样的,在这个里
就不在重复了
束状光缆(多芯数光缆)
0.9的紧包. • 结构如图 • 这里还有一个外护套, 它的材质有PVC,LSZH,OFNP等. • 结构中还有一种柔软的加强件---芳纶纱 ,这 个现在有进口纱和国产纱(PP纱).
单双芯
• b.单管双芯:主要用在做MTRJ/3.0的跳线和布线上. • 外径有3.0和4.1MM.3.0里面的紧包是0.6MM的,4.1 •
• 束状光缆按照结构分可以分单管束状(2-48
芯)和单元束状(48芯-144芯) • 单管束状(2-48芯)结构如图
• 12芯以上用色环来区分每一根紧包.
束状光缆(多芯数光缆)
• 单元束状(48芯-144芯)结构如图
• FRP加强件:非金属加强芯
分支缆(布线缆)
分支(布线缆):用于楼宇布线. 结构如图:
单双芯
• 颜色: • 国际标色 SM(黄色) MM(橙色) 10G(青绿色)
.2.双芯缆结构 双芯按结构可分为8字(双管也叫拉链式),单 管双芯, 双芯扁平三中结构. • a.8字双芯缆:这种是最常用的一种双芯的结 构,
单双芯
• 外径有1.6MM 1.8MM 2.0MM 2.4MM 3.0MM • 其中1.6和1.8缆的紧包是0.6MM的.其它是
防水尾缆
• 防水尾缆的用途:主要与光接收机连接。 • 可以用在室外的连接. • 结构如图
光缆的种类结构型号及端别
2021/4/6
46
光缆是由光纤、高分子材料、金属－ 塑料复合带及金属加强件等共同构成的光 信息传输介质。
图2.1所示的是所用材料种类最多的 GYTY53＋333 层 绞 式 钢 带 纵 包 双 层 钢 丝 铠 装光缆的横截面图。
2021/4/6
5
图2.1 层绞式钢带纵包双层钢丝铠装光缆结构图
2021/4/6
6
除了光纤外，构成光缆的材料可分为 三大类。（1）高分子材料：松套管材料、 聚乙烯护套料、无卤阻燃护套料、聚乙烯 绝缘料、阻水油膏、阻水带、聚酯带。（2） 金属－塑料复合带：钢塑复合带、铝塑复 合带。（3）中心加强件：磷化钢丝、不锈 钢丝、玻璃钢圆棒等。
44
下面是某种海底光缆的技术指标，供 参考。
• 光缆缆芯的直径：3mm（或5mm， 7mm）。
• 第一层钢丝的根数：8～16根。
• 第二层钢丝的根数：16～24根。
• 加两层钢丝后的光缆外径：9.5mm （或12mm）。
• 加 钢 管 后 外 径 ： 1 0 . 5 mm（ 或 13mm）。
2021/4/6
2021/4/6
32
图2.14 光纤规格的构成
2021/4/6
33
2021/4/6
34
2021/4/6
35
（3）光缆型号示例
例1 光缆型号为 例2 光缆型号为 例3 光缆型号为
GYTA53-12A1 GYDXTW-144B1 GJFBZY-12B1
2021/4/6
36
2．OPGW（光纤复合地线光缆）代号
2021/4/6
15
图2.7 单纤互连光缆
2021/4/6
图2.8 双纤互连光缆
光纤线缆基础知识
线缆的介绍（光纤）李玉喜1、光纤的种类：单模光纤：（黄色）SMF多模光纤：（橙色）MMF应用传输距离参照2、光纤接口：光纤接口有以下几种：FC 圆型带螺纹（配线架上用的最多）ST 卡接式圆型SC 卡接式方型（路由器交换机上用的最多）LC 接头与SC接头形状相似，较SC接头小一些PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型，一头双纤收发一体（华为8850上有用）如图ST、SC、FC、MT-RJ光接头的区别：（1）ST、SC连接器接头常用于一般网络。
（2）ST头插入后旋转半周有一卡口固定，缺点是容易折断；（3）SC连接头直接插拔，使用很方便，缺点是容易掉出来；（4）FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
（5）MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
3、光纤连接器光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器：（1）、FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)（2）、SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)（3）、ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F 连接来说，连接器通常是ST类型。
常用于光纤配线架）（4）、LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）（5）、MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体4、常见几种光纤：光纤接口大全5、光纤模块：光模块全称叫光收发一体模块（optical transceiver），是光纤通信系统中的重要器件。
光缆的型号及分类
一文读懂光缆型号及分类！松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏，对光纤进行了关键性保护……示例：光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。
型式代号光缆的型式由五个部分组成，如下所示。
各部分均用代号表示。
1、分类的代号GY－－－－通信用室（野）外光缆2、加强构件的代号（无符号）－－－－金属加强构件F－－－－非金属加强构件3、结构特征的代号D－－－－光纤带状结构（无符号）－－－－光纤松套被覆结构J－－－－光纤紧套被覆结构（无符号）－－－－层绞结构G－－－－骨架槽结构X－－－－缆中心管（被覆）结构T－－－－油膏填写充式结构（无符号）－－－－干式阻水结构E－－－－护层椭圆截面C－－－－自承式结构B－－－－扁平形状Z－－－－阻燃结构4、护层的代号Y－－－－聚乙烯护套V－－－－聚氯乙烯护套A－－－－铝—聚乙烯粘结构护套（简称A护套）S－－－－钢—聚乙烯粘结构护套（简称S护套）W－－－－夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5、外护层的代号规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“＋”号隔开。
（1）光纤规格：光纤规格是由光纤数和光纤类别代号组成。
光纤数用光缆中同一类别光纤的实际有效数目的数字表示。
也可用光纤带（管）数和每带（管）光纤数为基础的计算加圆括号来表示。
光纤类别的代号（2）导电芯线规格：导电芯线规格的构成符合有关电缆标准中铜导电芯线构成的规定。
例表：GYFTY0424B1代号构成说明：松套层绞填充式、非金属中心加强件、聚乙稀护套加覆防白蚁的尼龙层的通信用室外光缆，包含24根B1．1类单模光纤。
直埋光缆（GYTA53型）产品描述GYTA53（金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆）光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。
