电动机反接制动
8三相异步电动机反接制动
2.反接制动控制原理
线路设计思想： 反接制动是一种电气制动方法，通过改变电动机电
源电压相序使电动机制动。由于电源相序改变，定子绕 组产生的旋转磁场方向也与原方向相反，而转子仍按原 方向惯性旋转，于是在转子电路中产生相反的感应电流 。转子要受到一个与原转动方向相反的力矩的作用，从 而使电动机转速迅速下降，实现制动。
8 三相异步电动机反接制动
1 基本元器件的识别 2 反接制动控制原理 3 反接制动电路
1.基本元器件的识别
急停按钮
启动按钮 空气开关
开关电源
接触器
中间继电器 速度继电器 三相异步电动机
2.反接制动控制原理
三相异步电动机从切断电源到安全停止转动，由于惯 性的关系总要经过一段时间，影响了劳动生产率。在实际 生产中，为了实现快速、准确停车，缩短时间，提高生产 效率，对要求停转的电动机强迫其迅速停车，必须采取制 动措施。
单向反接制动的控制线路如图8-2所示，其中KS为 速度继电器。
3. 反接制动电路
U VW
QS FU1
FU2
KM1
KM2
FR M 3~
KS
FR
SB1
KM1
SB2
KM1 n
KSΒιβλιοθήκη KM2 KM1KM1 KM2
图8-2 单向反接制动线路图*
3. 反接制动电路
工作原理：
电动机正常运转时，KM1通电吸合，KS的常开触点闭 合，为反接制动作准备。
2.反接制动控制原理
在反接制动时，转子与定子旋转磁场的相对速度接近 于2倍同步转速，所以定子绕组中的反接制动电流相当于 全电压直接起动时电流的2倍。为避免对电动机及机械传 动系统的过大冲击，一般在10kw以上电动机的定子电路中 串接对称电阻或不对称电阻，以限制制动转矩和制动电流 ，这个电阻称为反接制动电阻，如图8-1（a）、（b）所 示为定子电路中串接对称电阻或不对称电阻。
反接制动控制线路电路图及工作原理
➢三、反接制动的特点和适用场合
1、优 点
制动力强，制动迅速。
2、缺 点 制动准确性差，制动过程中冲击强烈，易损坏传
动零件，制动能量损耗大，不宜经常制动。
3、适用场合 一般适用于制动要求迅速、系统惯性较大、不经
常启动与制动的场合，如铣床、镗床、中型车床等主 轴的制动控制。
黄岛区高级职业技术学校
单向启动反接制动控制线路电 气元件布置及安装接线图
黄岛区高级职业技术学校
➢单向启动反接制动控制线路电气元件布置图
黄岛区高级职业技术学校
➢单向启动反接制动控制线路电气元件安装接线图
黄岛区高级职业技术学校
黄岛区高级职业技术学校
工
作
原
KM2线圈得电
理
黄岛区高级职业技术学校
➢二、单向启动反接制动控制线路
线 路 工 作 原 理
黄岛区高级职业技术学校
电动机转速迅速下降
KM2触点动作 电动机反接制动
➢二、单向启动反接制动控制线路
线 路 工 作 原 理
电动机停转
黄岛区高级职业技术学校
n﹤100转/分 时复位
KM2线圈失电 触点复位
➢一、反接制动原理
反接制 动原理
反接制动是依靠改变电动机定 子绕组的电源相序来产生制动力矩， 迫使电动机迅速停转的。
黄岛区高级职业技术学校
➢一、反接制动原理
当电动机转速接近零值时，应立即切断电动机电 源，否则电动机将反转。
为此，在反接制动设施中，为保证电动机的转速 被制动到接近零值时，能迅速切断电源，防止反向启 动，常利用速度继电器来自动地及时切断电源。
速度继电器
KM1触点动作， 电动机正转运行
➢二、单向启动反接制动控制线路

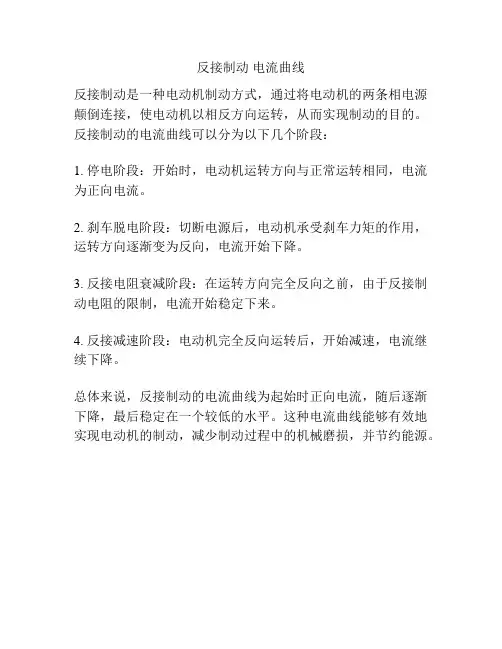

反接制动 电流曲线
反接制动电流曲线
反接制动是一种电动机制动方式，通过将电动机的两条相电源颠倒连接，使电动机以相反方向运转，从而实现制动的目的。
反接制动的电流曲线可以分为以下几个阶段：
1. 停电阶段：开始时，电动机运转方向与正常运转相同，电流为正向电流。
2. 刹车脱电阶段：切断电源后，电动机承受刹车力矩的作用，运转方向逐渐变为反向，电流开始下降。
3. 反接电阻衰减阶段：在运转方向完全反向之前，由于反接制动电阻的限制，电流开始稳定下来。
4. 反接减速阶段：电动机完全反向运转后，开始减速，电流继续下降。
总体来说，反接制动的电流曲线为起始时正向电流，随后逐渐下降，最后稳定在一个较低的水平。
这种电流曲线能够有效地实现电动机的制动，减少制动过程中的机械磨损，并节约能源。

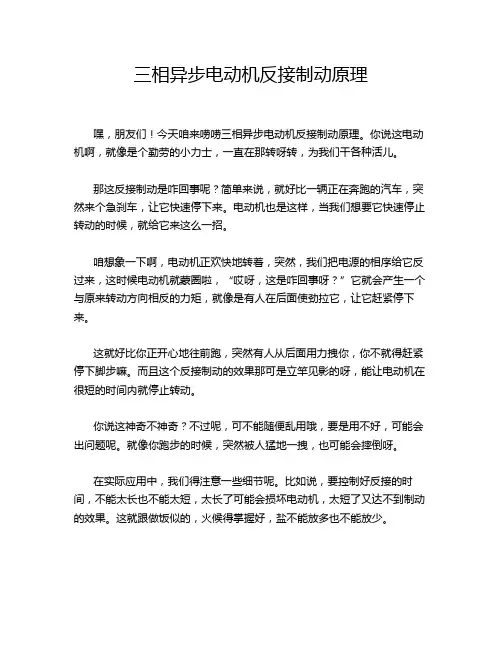

三相异步电动机反接制动原理
三相异步电动机反接制动原理嘿，朋友们！今天咱来唠唠三相异步电动机反接制动原理。
你说这电动机啊，就像是个勤劳的小力士，一直在那转呀转，为我们干各种活儿。
那这反接制动是咋回事呢？简单来说，就好比一辆正在奔跑的汽车，突然来个急刹车，让它快速停下来。
电动机也是这样，当我们想要它快速停止转动的时候，就给它来这么一招。
咱想象一下啊，电动机正欢快地转着，突然，我们把电源的相序给它反过来，这时候电动机就蒙圈啦，“哎呀，这是咋回事呀？”它就会产生一个与原来转动方向相反的力矩，就像是有人在后面使劲拉它，让它赶紧停下来。
这就好比你正开心地往前跑，突然有人从后面用力拽你，你不就得赶紧停下脚步嘛。
而且这个反接制动的效果那可是立竿见影的呀，能让电动机在很短的时间内就停止转动。
你说这神奇不神奇？不过呢，可不能随便乱用哦，要是用不好，可能会出问题呢。
就像你跑步的时候，突然被人猛地一拽，也可能会摔倒呀。
在实际应用中，我们得注意一些细节呢。
比如说，要控制好反接的时间，不能太长也不能太短，太长了可能会损坏电动机，太短了又达不到制动的效果。
这就跟做饭似的，火候得掌握好，盐不能放多也不能放少。
还有啊，在进行反接制动的时候，电流会变得很大哦，就像洪水一样汹涌。
所以我们还得想办法来限制一下这个电流，不然电动机可能就受不了啦。
总之啊，三相异步电动机反接制动原理虽然看似简单，但是这里面的门道可不少呢。
我们得像对待宝贝一样，小心翼翼地去了解它、掌握它，让它更好地为我们服务呀。
咱可不能小瞧了这小小的电动机，它可是能帮我们干好多大事呢！所以呀，大家可得好好琢磨琢磨这个反接制动原理，让我们的电动机用起来更顺手、更高效！。

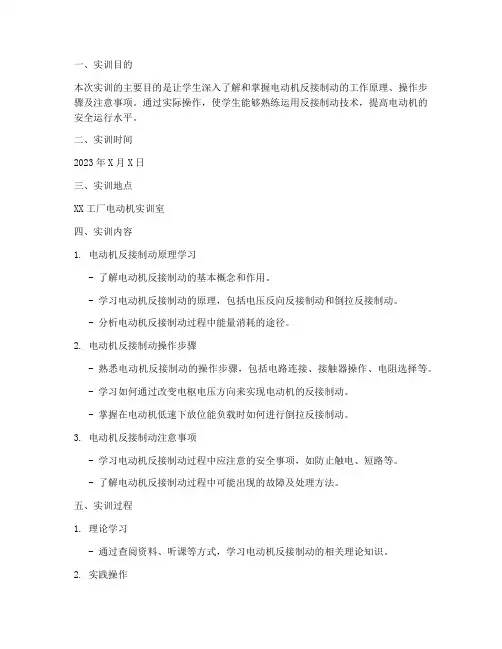

反接制动实训报告
一、实训目的本次实训的主要目的是让学生深入了解和掌握电动机反接制动的工作原理、操作步骤及注意事项。
通过实际操作，使学生能够熟练运用反接制动技术，提高电动机的安全运行水平。
二、实训时间2023年X月X日三、实训地点XX工厂电动机实训室四、实训内容1. 电动机反接制动原理学习- 了解电动机反接制动的基本概念和作用。
- 学习电动机反接制动的原理，包括电压反向反接制动和倒拉反接制动。
- 分析电动机反接制动过程中能量消耗的途径。
2. 电动机反接制动操作步骤- 熟悉电动机反接制动的操作步骤，包括电路连接、接触器操作、电阻选择等。
- 学习如何通过改变电枢电压方向来实现电动机的反接制动。
- 掌握在电动机低速下放位能负载时如何进行倒拉反接制动。
3. 电动机反接制动注意事项- 学习电动机反接制动过程中应注意的安全事项，如防止触电、短路等。
- 了解电动机反接制动过程中可能出现的故障及处理方法。
五、实训过程1. 理论学习- 通过查阅资料、听课等方式，学习电动机反接制动的相关理论知识。
2. 实践操作- 在电动机实训室，按照操作步骤进行反接制动实验。
- 在实验过程中，观察电动机反接制动的效果，记录相关数据。
3. 数据分析- 对实验数据进行整理和分析，总结电动机反接制动的优缺点。
4. 故障处理- 在实验过程中，遇到故障时，按照所学知识进行排查和处理。
六、实训结果1. 成功完成电动机反接制动实验，掌握反接制动的基本操作步骤。
2. 熟悉电动机反接制动的原理和注意事项，提高电动机的安全运行水平。
3. 通过实验数据分析，了解到电动机反接制动的优缺点。
七、实训总结1. 理论收获- 通过本次实训，对电动机反接制动的工作原理有了更深入的了解。
- 掌握了电动机反接制动的操作步骤和注意事项，为今后的实际应用打下基础。
2. 实践收获- 通过实际操作，提高了动手能力和解决实际问题的能力。
- 学会了如何运用所学知识解决电动机反接制动过程中可能出现的故障。
反接制动的特点及应用
反接制动的特点及应用反接制动（Regenerative braking）是指在电动机工作状态下，通过反转电动机的运动方向，将机械能或动能转化成电能并回馈到电网中，并进行能量的有效利用的一种制动方式。
相比传统的摩擦制动方式，反接制动具有以下特点及应用。
一、特点：1. 能量回收：反接制动通过将电动机工作状态下的动能转化为电能回馈到电网中，实现了能量的回收与再利用。
这样不仅可以节省能源，减少能源的浪费，还可以提高电动车的续航里程，延长电池寿命。
2. 刹车效果好：反接制动的刹车效果要比传统的摩擦制动方式好。
在传统的摩擦制动中，制动能量主要通过摩擦产生，容易产生热量，刹车过程中易磨损制动器件，同时也容易产生噪音。
而反接制动通过电动机的反转运动将动能转化为电能，避免了制动能量的浪费，能够更加平稳和准确地实现刹车效果。
3. 降速方式多样：反接制动可以根据实际需要选择不同的降速方式。
可以通过调节电动机的电流和电压来实现粗、细、超细，甚至“无动力”降速等多种降速方式，提高了制动的灵活性和效率。
4. 能量平衡：反接制动可以实现电动机与电池之间的能量平衡。
在电动车制动过程中，电动机通过反接制动将动能转化为电能回馈到电网中，而电池则可以通过充电回收这部分电能。
这种能量平衡的方式可以减少电池充放电过程中的损耗，提高电池的使用寿命。
二、应用：1. 电动车：反接制动是电动车制动过程中最常用的制动方式之一。
在电动车行驶过程中，通过反接制动可以回收制动能量，提高行驶里程，延长电池寿命。
同时还可以减少摩擦制动的使用，降低制动器的磨损和噪音。
2. 电梯：反接制动在电梯中也得到了广泛应用。
在电梯运行时，通过反接制动调整电动机的运行状态，可以实现电梯的平稳停靠，避免了传统制动的冲击和磨损，提高了乘坐舒适度。
3. 高速列车：反接制动在高速列车制动系统中也起到了重要的作用。
在高速列车制动过程中，传统制动方式会产生大量的热量，容易导致制动器件的磨损和失效。
电动机可逆运行反接制动控制总结
电动机可逆运行反接制动控制总结电动机可逆运行反接制动是一种常见的电动机控制方法，其在电动机运行过程中能够实现电动机的快速停止和逆向运动。
本文将从电动机可逆运行和反接制动两个方面进行总结。
一、电动机可逆运行电动机可逆运行是指电动机能够根据控制信号实现正向和反向运动。
这种控制方法广泛应用于各种机械设备中，例如电梯、卷帘门、输送机等。
电动机可逆运行的实现主要依靠电动机控制器中的电路设计和编程控制。
电动机可逆运行的关键是控制器中的电路设计。
一般情况下，控制器中会采用H桥电路来实现电机的正反向控制。
H桥电路由四个开关组成，通过对这四个开关的控制，可以实现电机的正反向运动。
当需要使电机正向运动时，将两个对角线上的开关闭合，使电流依次通过电机的两个绕组；当需要使电机反向运动时，将另外两个对角线上的开关闭合，使电流改变流向，从而改变电机的转向。
二、反接制动反接制动是指电动机在运行过程中，通过反接电源使电机快速停止或实现反向运动。
这种制动方法具有制动力强、制动时间短的优点，适用于对电机要求制动性能较高的场合。
反接制动的实现主要依靠电动机控制器中的电路设计和编程控制。
在制动过程中，电动机控制器会将电机正向运行时的电源电压反向加到电机上，形成反向转矩，从而使电机快速停止或反向运动。
三、电动机可逆运行反接制动控制电动机可逆运行反接制动控制是将电动机可逆运行和反接制动两种控制方法结合起来，实现对电动机的灵活控制。
这种控制方法在一些特殊的应用场合中得到广泛应用，例如机床、自动化生产线等。
电动机可逆运行反接制动控制的实现主要依靠电动机控制器中的电路设计和编程控制。
控制器中的电路设计需要考虑到电动机正向运行、反向运行和制动的要求，通过合理的电路设计和编程控制，实现对电动机的可逆运行和反接制动控制。
总结：电动机可逆运行反接制动是一种常见的电动机控制方法，其能够实现电动机的快速停止和逆向运动。
电动机可逆运行反接制动的实现主要依靠电动机控制器中的电路设计和编程控制。
三相异步电动机反接制动控制电路原理
三相异步电动机反接制动控制电路原理示例文章篇一：哇塞！同学们，你们知道三相异步电动机反接制动控制电路原理吗？这可太神奇啦！先来说说啥是三相异步电动机吧。
它就像一个超级大力士，能给好多机器提供强大的动力。
可有时候这个大力士也得乖乖听话，该停就得停。
这时候反接制动控制电路就派上用场啦！想象一下，电动机正欢快地转着，突然我们要让它快速停下来。
这就好比你正在飞快地骑自行车，突然要急刹车！那怎么才能让电动机快速停下来呢？这就要靠反接制动控制电路啦！在这个电路里，有好多神奇的小零件在工作呢！比如说接触器，它就像一个聪明的小开关，知道什么时候该打开，什么时候该关闭。
还有继电器，就像一个忠诚的小卫士，时刻守护着电路的安全。
老师给我们讲的时候，我一开始真是一头雾水。
我就问老师：“老师，这咋这么难理解呀？”老师笑着说：“别着急，慢慢琢磨。
”然后他就给我们一步一步地解释。
他说：“当我们要让电动机反接制动时，电路会瞬间改变电流的方向。
”这就好比你跑步的时候，本来是向前跑，突然有人从后面用力拉你，让你不得不快速停下来。
同学们也都听得特别认真，有的皱着眉头思考，有的眼睛瞪得大大的，充满了好奇。
同桌还小声跟我说：“这也太有意思了！”经过老师的耐心讲解，我好像有点明白了。
原来这个反接制动控制电路就是通过巧妙地控制电流的方向和大小，来实现让电动机快速停止的目的。
我觉得这个原理就像一场精彩的魔术表演，看似复杂，其实充满了奇妙和惊喜。
只要我们认真去学，就能揭开它神秘的面纱。
所以呀，我觉得三相异步电动机反接制动控制电路原理虽然有点难，但是只要我们用心去探索，就一定能搞明白！示例文章篇二：哎呀呀，亲爱的小伙伴们，你们知道三相异步电动机反接制动控制电路原理是啥不？先让我跟你们讲讲三相异步电动机吧。
这玩意儿就像一个大力士，能帮我们干好多好多的力气活呢！那啥是反接制动呢？这就好比一辆飞速奔跑的小汽车，突然来个急刹车，而且是反向的刹车，是不是很神奇？想象一下，电动机正转得欢呢，突然给它来个大反转，是不是会产生一股很大的力量来让它快速停下来？这就是反接制动的基本思路啦！我们来说说这个控制电路是咋工作的。
三相异步电动机的反接制动
实验十一三相异步电动机的反接制动
一、实验目的
1. 了解各电器元件的性能、质量、工作原理及使用方法。
2. 熟悉三相异步电动机采用电源反接制动的控制原理及接线方法。
3. 了解反接制动的制动效果。
二、实验线路
三、实验设备及电器元件
1. 三相鼠笼式异步电动机1台
2. 自动开关1只
3. 交流接触器2只
4. 热继电器1只
5. 速度继电器1只
6. 制动电阻3只
7. 转速表1只
8. 电工工具及导线
四、实验步骤
1. 了解速度继电器的工作原理和使用方法。
2. 了解制动电阻的作用及大小配置。
3. 按图11.1仔细正确地接好线路，先自查无误后，请指导老师复查，方可通电实验。
4. 按下SB2，让电动机正常运行起来。
5. 按停止按钮SB1使电动机进入反接制动停车，注意观察电动机反接制动情况，用转速表观察电动机转速以及速度继电器动作时的转速。
6. 熟悉该制动电路的故障分析及排除方法。
五、思考题
1. 当按钮SB1没有按到底时，会出现什么情况？
2. 制动电阻R的大小对制动有什么影响？
3. 实验中曾发生何种故障？什么原因？是如何分析排除的？。
反接制动原理
反接制动原理
反接制动原理是通过反接相序，使电机产生起阻滞作用的反转矩以便制动电机。
当异步电动机定子绕组中的三相电源相序改变时，可以产生与转子转动方向相反的转矩，反接制动也是利用这一原理工作的。
当交换任意两相顺序时，就可以产生制动转矩，起到制动作用。
不难想象，反接制动的过程为：当想要停车时，首先将三相电源切换相序，然后当电动机转速接近零时，再将三相电源切除。
控制线路就是要实现这一过程。
反接制动是电动机在切断通常运转的电源的同时改变电动机的定子绕组的电源相序，以逆旋转倾向产生大的制动转矩的方法。
反接制动器在需要快速制动器时使用，加工机床以减少工人更换工件的辅助时间，要求机床能够快速停止，逆接制动原理简单，制动力大，冲击也大，转速接近0时请立即切断电源，不要使其反向工作。
在生产过程中，经常需要采取措施使电机尽快停止，或从某一高速跌落到某一低速运行，或限制势能负荷以使其在某一转速下稳定运行，这就是电机的制动问题。
实现制动有机械制动和电磁制动两种方法。
拖动马达恒定扭矩负载进行运转。
通过反向连接制动器使电源突然反向连接，同时在电枢旁路上串入限流电阻r，限制并消耗制动器产生的大电流。
电动机正在正方向运行时，如果把电源交换相序（称为反接），电动机转速将由正转急速下降到零。
如果反接电源不及时切除，则电动机又要从零速反向起动运行。
所以我们必须在电动机制动到零速时，将反接电源切断。
控制电路用速度继电器来判断电动机的停与转。
简述三相异步电动机反接制动的工作原理
简述三相异步电动机反接制动的工作原理
1. 反接制动是指三相异步电动机在工作中，反向加电后能够短暂产生制动力矩的现象。
它是一种常见的制动方式，可以有效地停止电动机的运转。
2. 反接制动的原理是通过改变电动机的电源相序，使得电动机在反向加电时，旋转方向与原方向相反。
在反向加电之后，电动机电流和电磁场方向均发生了改变，导致转子受到一个瞬时的制动力矩，从而停止转动。
3. 通过改变电源相序实现反接制动的方法有两种，一种是通过更换电源相序的接线方法，即交换电源三相之间的连线。
另一种是通过使用反向控制器，通过对电源相序进行控制，实现反接制动。
4. 反接制动具有一定的优点，例如制动力矩大，制动时间短等。
但也存在着一些缺点，例如反接制动时会产生较大的回电压，需要选择合适的电容来限制回电压；同时，反接制动不能频繁使用，否则易对电动机和电源造成损坏。
5. 在实际应用中，反接制动一般用于电动机的紧急制动、电源电压不足时的制动、以及要求制动力矩大、制动时间短的场合。
6. 反接制动在停止电动机转动的同时，也会产生一个较大的冲击力矩，容易对机械设备产生影响。
因此，在使用反接制动时，需要注意排除因制动力矩过大而产生的机械损坏隐患。
7. 除了反接制动外，还有其他的制动方式，例如机械制动、电磁制动、换向制动等。
各种制动方式在应用的场合和实现的方法上都有所不同，需要根据具体情况选择合适的制动方式。
最新电动机反接制动
他励直流电动机反接制动仿真一、 工作原理直流电动机的反接制动分为电压反向的反接制动和倒拉反接制动。
电压反向反接制动作用用于电动机的快速停机，而倒拉反接制动用于低速下放位能负载。
反接制动就是通过调换电动机电枢电压方向以改变电枢电流方向，从而使电动机的电磁转矩方向发生改变，最终实现电动机制动。
当电动机在电动运转状态下以稳定的转速n 运行时候，如图1-1所示，为了使工作机构迅速停车，可在维持励磁电流不变的情况下，突然改变电枢两端外施电压的极性，并同时串入电阻，如图1-2所示。
由于电枢反接这样操作，制动作用会更加强烈，制动更快。
电机反接制动时候，电网供给的能量和生产机械的动能都消耗在电阻Ra+Rb 上面。
EUf( a )电动状态图1-1 制动前的电路图EUf(b)制动状态图1-2 制动后的电路图同时也可以用机械特性来说明制动过程。
电动状态的机械特性如下图三的特性1 n 与T 的关系为T C C R C U C I R U C En I R U E I C T n C T E a E a E a a a E a a a a T E 2E Φ-Φ=Φ-=Φ=-=Φ=Φ=电压反向反接制动时，n 与T 的关系为其机械特性如图1-3中的特性2。
设电动机拖动反抗性恒转矩负载，负载特性如图1-3中的特性3。
TT Ln231bacon o T L图1-3 反接制动迅速停机过程制动前，系统工作在机械特性1与负载特性3的交点a 上，制动瞬间，工作点平移到特性2上的b 点，T 反向，成为制动转矩，制动过程开始。
在T 和L T 的共同作用下，转速n 迅速下降，工作点沿特性2由b 移至c 点，这是0=n ，应立即断开电源，使制动过程结束。
否则电动机将反向起动，到d 点去反向稳定运行。
电压反向反接制动的效果与制动电阻b R 的大小有关，b R 小，制动过程短，停机快，但制动过程中的但制动过程中的最大电枢电流，即工作于b 点时的电枢电流ab I 不得超过aN a I I )0.25.1(max -=。
电动机反接制动实训报告
一、实训目的1. 理解电动机反接制动的原理和操作方法。
2. 掌握电动机反接制动装置的安装与调试。
3. 熟悉电动机反接制动过程中的安全注意事项。
4. 培养实际操作能力和团队协作精神。
二、实训时间与地点1. 时间：2022年X月X日-2022年X月X日2. 地点：XX学院电气工程实验室三、实训内容1. 电动机反接制动原理讲解2. 电动机反接制动装置的安装与调试3. 电动机反接制动操作练习4. 电动机反接制动过程中的安全注意事项四、实训过程1. 电动机反接制动原理讲解实训教师首先向学员讲解了电动机反接制动的原理。
电动机反接制动是指通过改变电动机电源相序，使定子绕组产生与转子旋转方向相反的旋转磁场，从而产生制动转矩的一种方法。
在电动机运行过程中，通过改变电源相序，使电动机产生反向转矩，从而达到制动的目的。
2. 电动机反接制动装置的安装与调试实训教师现场演示了电动机反接制动装置的安装过程，并讲解了安装要点。
学员们在实训教师的指导下，按照步骤完成了电动机反接制动装置的安装。
安装完成后，实训教师对装置进行了调试，确保装置能够正常工作。
调试过程中，学员们认真观察，并记录了调试参数。
3. 电动机反接制动操作练习在实训教师的指导下，学员们进行了电动机反接制动操作练习。
操作过程中，学员们按照以下步骤进行：（1）将电动机与反接制动装置连接。
（2）开启电动机电源，使电动机正常运转。
（3）按下反接制动按钮，改变电动机电源相序，使电动机产生反向转矩。
（4）观察电动机制动效果，调整反接制动装置参数，使制动效果达到最佳。
（5）关闭电动机电源，结束操作。
4. 电动机反接制动过程中的安全注意事项实训教师强调了电动机反接制动过程中的安全注意事项，包括：（1）操作前应检查设备是否完好，确保操作安全。
（2）操作过程中，严禁触摸电动机及反接制动装置的带电部分。
（3）操作过程中，注意观察电动机制动效果，避免制动过猛或过慢。
（4）操作结束后，及时关闭电动机电源，确保设备安全。
三相异步电动机的制动控制-反接制动
三相异步电动机的制动控制-反接制动反接制动是通过改变电动机定子绕组三相电源的相序，产生一个与转子惯性转动方向相反的旋转磁场，因而产生制动转矩。
反接制动时，转子与定子旋转磁场的相对转速接近电动机同步转速的两倍，所以定子绕组中流过的反接制动电流相当于全压直接启动时的两倍，因此反接制动转矩大，制动迅速。
为了减小冲击电流，通常在电动机定子绕组中串接制动电阻。
另外，当电动机转速接近零时，要及时切断反相序电源，以防电动机反方向启动，通常用速度继电器来检测电动机转速并控制电动机反相序电源的断开。
1.单向运行反接制动下图所示为单向运行反接制动控制线路，接触器 KM 控制接触器单向运行，接触器KM2为反接制动，KS为速度继电器，R为反接制动电阻。
工作过程：接通开关QS，按下启动按钮SB2，接触器KM1通电，电动机M启动运行，速度继电器KS常开触头闭合，为制动作准备。
制动时按下停止按钮SB1，KM1断电，KM2通电（KS常开触头未打开），KM2主触头闭合，定子绕组串入限流电阻R进行反接制动，当M的转速接近0时，KS常开触头断开，KM2断电，电动机制动结束。
2.可逆运行反接制动控制线路下图所示为可逆运行反接制动控制线路，KM1为正转接触器，KM2为反转接触器， KM3为短接电阻接触器，KA1、KA2、KA3为中间继电器，KS1为正转常开触头，KS2为反转常开触头，R为启动与制动电阻。
电动机正向启动和停车反接制动过程如下。
（1）正向启动时，接通开关QS，按下启动按钮SB2，KM1通电自锁，定子串入电阻R正向启动，当正向转速大于120r/min时，KS1闭合，因KM1的常开辅助触点已闭合，所以KM3通电将R短接，从而使电动机在全压下运转。
（2）停止运行时，按下停止按钮 SB1，接触器 KM1、KM3 相继失电，定子切断正序电源并串入电阻R，SB1的常开触头后闭合，KA3通电，常闭触点又再次切断KM3电路。
由于惯性，KS1仍闭合，且KA3（18-10）已闭合，使KA1通电，触点KA1（3-12）闭合，KM2通电，电动机定子串入R进行反接制动；KA1的另一触点（3-19）闭合，使KA3仍通电，确保KM3始终处于断电状态，R始终串入M的定子绕组。
三相异步电动机的反接制动控制
5.倒拉反接制动的实现要点
1）电动机的定子绕组接入的三相交流电的相序，与提升重物 时的相序相同。
2）在转子电路要串入足够大的电阻，使得转速下降到0时， 电磁转矩T仍小于负载转矩TL。
2）在主电路中串接反接制动电阻，以限制反接制动电流和 反接制动转矩。 对三相笼型异步电动机，反接制动电阻串接在定子电路中。 对三相绕线型异步电动机，反接制动电阻通常串接在转子电 路中。
3）若以停车为目的，在反接制动结束时，一定要及时切除 反相序交流电源，以防止电动机反向启动。
7.电源反接制动的特点及应用
三相笼型异步电动机降压启动可逆运行反接制动控制电路
KS为速度继电器，KS-1为正转闭合触头，KS-2为反转闭合触头。 启动时R作定子串电阻降压启动电阻，停车时R作反接制动电阻。
★可逆运行反接制动控制启停过程分析
正向启动控制：
按下SB2 KM3得电, 切除电阻Ｒ, 电动机全压运行
停机控制：
KA3通电,触头动作 KA1得电,触头动作
摆锤
因为速度继电器常用来控制 动触点 电动机的反接制动，所以又 被称为“反接制动继电器”。
静触点
◆速度继电器的工作原理
速度继电器的转子与电动机同轴，随电动机的转子一起转动。
速度继电器的转子是永久磁铁，转子转 动产生旋转磁场，旋转磁场被定子绕组 切割，产生定子感应电动势和感应电流。
速度继电器的转子转速（旋转磁场转 速）、定子绕组感应电动势、感应电流、 定子绕组所受到的电磁力和电磁转矩都 与电动机的转速成正比。
实际生产中，需要准确停车的生产机械很多，比如：起重 机的吊钩、卷扬机的吊篮、镗床和万能铣床的主轴等。 自由停车显然满足不了这些设备的控制要求。
电动机反接制动
他励直流电动机反接制动仿真一、 工作原理直流电动机的反接制动分为电压反向的反接制动和倒拉反接制动。
电压反向反接制动作用用于电动机的快速停机，而倒拉反接制动用于低速下放位能负载。
反接制动就是通过调换电动机电枢电压方向以改变电枢电流方向，从而使电动机的电磁转矩方向发生改变，最终实现电动机制动。
当电动机在电动运转状态下以稳定的转速n 运行时候，如图1-1所示，为了使工作机构迅速停车，可在维持励磁电流不变的情况下，突然改变电枢两端外施电压的极性，并同时串入电阻，如图1-2所示。
由于电枢反接这样操作，制动作用会更加强烈，制动更快。
电机反接制动时候，电网供给的能量和生产机械的动能都消耗在电阻Ra+Rb 上面。
M UaE IaTn +-Uf ( a )电动状态图1-1 制动前的电路图MUaE Ian +-TUf Rb (b)制动状态图1-2 制动后的电路图同时也可以用机械特性来说明制动过程。
电动状态的机械特性如下图三的特性1 n 与T 的关系为T C C R C U C I R U C E n I R U E I C T nC T E a E a E a a a E aa a aT E 2E Φ-Φ=Φ-=Φ=-=Φ=Φ=电压反向反接制动时，n 与T 的关系为其机械特性如图1-3中的特性2。
设电动机拖动反抗性恒转矩负载，负载特性如图1-3中的特性3。
)(2T C C R R C U n T E b a E a Φ+-Φ-=T T L n231bac o n o T L图1-3 反接制动迅速停机过程制动前，系统工作在机械特性1与负载特性3的交点a 上，制动瞬间，工作点平移到特性2上的b 点，T 反向，成为制动转矩，制动过程开始。
在T 和L T 的共同作用下，转速n 迅速下降，工作点沿特性2由b 移至c 点，这是0=n ，应立即断开电源，使制动过程结束。
否则电动机将反向起动，到d 点去反向稳定运行。
电压反向反接制动的效果与制动电阻b R 的大小有关，b R 小，制动过程短，停机快，但制动过程中的但制动过程中的最大电枢电流，即工作于b 点时的电枢电流ab I 不得超过aN a I I )0.25.1(max -=。
3反接制动
⑵反接制动：分为两种：倒拉反接制动和反向接电反接制动。
倒拉反接制动常用在起升机构上反向接电反接制动常用在运行机构上。
倒拉反接制动：电动机被过重的负载倒拉，把正向运行的电动机变成逆向运行时，电动机的电磁转矩与运行方向相反，电动机处于为反接制动状态；被过重的负载倒拉时稳定工作点在第四象限反向换接反接制动：把正在正向运行的电动机换接成逆向运行时，电动机的电磁转矩与运行方向相反，电动机处于反接制动状态；工作在第二象限，但不能稳定工作在第二象限，速度最后为零，不停止还可反向启动。
倒拉反接制动定义：电动机被过重的负载倒拉；或把正在正向运行的电动机换接成逆向运行时，电动机的电磁力矩成为制动转矩，此时，电动机工作在反接制动状态产生方法：①上方向接电，倒拉成下方向运行；负载转矩大于起动转矩时才能产生，倒拉成下方向运行；负载转矩小于起动转矩时不能产生，上方向运行；负载转矩略大于起动转矩时能获得稳定低速；转子内外加电阻大，同一负载转矩下，稳定运行速度大。
工作在第四象限②正向运行，反向接电（打反车）；在第二象限是反接制动，但不能稳定运行在反接制动状态；稳定运行在电动状态；机械特性曲线（打开图片）转子被迫逆着旋转磁场旋转。
反接制动时，电动机的转矩方向与电动机实际旋转方向相反，起制动作用。
转子中将产生更高的感应电动势，为了限制转子电流不过大，需在转子电路中接足够的电阻；反接制动时，电动机把依靠惯性的动能或下降负载的位能变成电能，并从电网吸收的电能变成热能，消耗在转子电路中。
起升机构反接制动稳定工作点选在额载半速.即负载在0.5—1之间. 1/2 n0—零速之间.例 1. 倒拉反接制动,设稳定工作点的n=0.5n0, 负载转矩等于电机的额定转矩；试求电动机转子电阻。
解：S L=R *T*L；S L = ( n0- n)/ n0= {n0-(- 0.5n0)} / n0=1.5.S L=R *T*L；∵T*L=1;∴R *= S L=1.5.例 2. 倒拉反接制动,设稳定工作点的n=0.5n0, 负载转矩等于0.5电机的额定转矩；试求电动机转子电阻。
反接制动流程
反接制动流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!反接制动流程详解反接制动是指在铁路列车行驶过程中，为了减速或停车而采用的制动方式。
电动机反接制动的工作原理
电动机反接制动的工作原理嘿，朋友们！今天咱来唠唠电动机反接制动的工作原理。
你说这电动机啊，就像个勤劳的小毛驴，一直在那转啊转，给咱干各种活儿。
那啥是反接制动呢？咱打个比方哈，就好比这小毛驴正欢快地跑着呢，突然你让它来了个急刹车，而且还倒着跑了一段。
电动机反接制动差不多就是这么个意思。
正常情况下，电动机顺着电流的方向欢快地转着。
可要是咱突然把电源的两根线给它调换一下，嘿，这电动机就蒙圈啦！它就开始反着转啦，不过这可不是它想反着玩，而是被咱“逼”的呀。
这时候就像小毛驴被猛地拉住然后又被推着往后跑一样，电动机的转速会迅速下降。
但你可别小瞧了这一过程，这里面的学问大着呢！要是操作不当，那可不得了，说不定电动机就“发脾气”啦，搞不好还会出点啥问题。
你想想看，电动机本来好好地转着，突然来这么一下大反转，它能不难受吗？就好像你正开心地往前走呢，突然有人把你往后拽，你不也得晕乎一下嘛。
而且啊，在这反接制动的过程中，电流会变得特别大。
这就好像洪水突然涌过来一样，要是不注意控制，那可就泛滥啦。
所以呢，咱们得给它弄点保护措施，就像给洪水修个堤坝一样，可不能让它乱来。
那怎么才能做好这个反接制动呢？这可得仔细着点。
首先得掌握好时机，不能太早也不能太晚，这就跟踩刹车一样，早了晚了都不行。
然后还得注意电流的大小，太大了不行，太小了又起不到效果。
这就跟做饭放盐似的，多了咸少了淡，得恰到好处。
咱再回过头来想想，这电动机反接制动虽然有点复杂，但它用处可大啦！在很多需要快速停车的场合，它可是大功臣呢！比如说那些大型的机械设备，要是没有这反接制动，那得费多大劲才能停下来啊。
总之呢，电动机反接制动就像是一个隐藏的小魔法，用好了就能让电动机乖乖听话，为我们好好干活。
但要是没搞懂它，那可能就会惹出一些小麻烦哦。
所以啊，咱可得好好研究研究它，让它为我们的生活和工作带来更多的便利呀！这不就是科技的魅力所在嘛！你说是不是？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
她励直流电动机反接制动仿真
一、 工作原理
直流电动机的反接制动分为电压反向的反接制动与倒拉反接制动。
电压反向反接制动作用用于电动机的快速停机,而倒拉反接制动用于低速下放位能负载。
反接制动就就是通过调换电动机电枢电压方向以改变电枢电流方向,从而使电动机的电磁转矩方向发生改变,最终实现电动机制动。
当电动机在电动运转状态下以稳定的转速n 运行时候,如图1-1所示,为了使工作机构迅速停车,可在维持励磁电流不变的情况下,突然改变电枢两端外施电压的极性,并同时串入电阻,如图1-2所示。
由于电枢反接这样操作,制动作用会更加强烈,制动更快。
电机反接制动时候,电网供给的能量与生产机械的动能都消耗在电阻Ra+Rb 上面。
E
Uf
( a )电动状态
图1-1 制动前的电路图
E
Uf
(b)制动状态
图1-2 制动后的电路图
同时也可以用机械特性来说明制动过程。
电动状态的机械特性如下图三的特性1 n 与T 的关系为
T C C R C U C I R U C E
n I R U E I C T n C T E a E a E a a a E a a a a T E 2
E Φ
-Φ=Φ-=Φ=
-=Φ=Φ=
电压反向反接制动时,n 与T 的关系为
其机械特性如图1-3中的特性2。
设电动机拖动反抗性恒转矩负载,负载特性如图1-3中的特性3。
T
T L
n
2
31
b
a
c
o
n o T L
图1-3 反接制动迅速停机过程
制动前,系统工作在机械特性1与负载特性3的交点a 上,制动瞬间,工作点平移到特性2上的b 点,T 反向,成为制动转矩,制动过程开始。
在T 与L T 的共同作用下,转速n 迅速下降,工作点沿特性2由b 移至c 点,这就是0=n ,应立即断开
电源,使制动过程结束。
否则电动机将反向起动,到d 点去反向稳定运行。
电压反向反接制动的效果与制动电阻b R 的大小有关,b R 小,制动过程短,停机快,但制动过程中的但制动过程中的最大电枢电流,即工作于b 点时的电枢电流
ab I 不得超过aN a I I )0.25.1(max -=。
由图1-3可知,只考虑绝对值时
b
ab I R R E U a b
a ++=
式中,E b =E a 。
由此求得电压反接制动的制动电阻为
)(2
T C C R R C U n T E b
a E a Φ+-Φ-=
a a b
a b R I E U R -+≥
max
使用Simulink 建立直流电动机的电压反向反接制动的仿真模型,仿真分析获得转速。
电枢电流与电磁转矩的暂态过程曲线。
二、 电机参数及其计算
电动机:
=150kW;
=1200;
=350A; =0、05。
主回路: =0、08;
=2。
负载及电动机转动惯量: =125。
计算得到此直流电动机的相关参数如下。
电势常
数:=
=120005 .0
*
350
-
240
=0、185。
转矩常
数:=
=
电磁时间常
数:=
=
=0、025。
机电时间常数:
三、仿真步骤
1.仿真原理图
图1 她励直流电动机反接制动仿真原理图
2.子系统模块
2、1 DC Machine 模块
在对话框中,直流电机模块的具体参数设置如图2-1所示。
图2-1 DC Machine 模块参数设置
2、2 Series RLC Branch 模块
此模块中,Series RLC Branch模块中,Resistor(Ohms)设置为10000,、Inductance(H)设置为0、Capacitance(Ohms)设置为inf;
Series RLC Branch1模块中,Resistor(Ohms)设置为5,、Inductance(H)设置为0、Capacitance( Ohms)设置为inf; 如图2-2所示
图2-2-1 Series RLC Branch模块参数图2-2-2 Series RLC Branch1模块参数
2.3Timer模块
设置参数如图2-3所示
图2-3-1 Timer 模块参数图2-3-2 Timer1 模块参数
2.4Ideal Switch 模块
参数如下图所示
图2-4-1 Ideal Switch 模块参数图2-4-2 Ideal Switch1 模块参数2、5 XY Graph 模块
参数如下图所示
2.5其她参数设置
直流电压参数设置为240V,constant的值设置为120、、Constant1的值设置为0、Gain 的参数设为9、88、
四、仿真结果分析
1、仿真结果
图4-1 她励直流电动机电压反向反接制动仿真结果
图4-2 她励直流电动机电压反向反接制动时电压的变化
图4-3 她励直流电动机反接制动转速—电流关系仿真结果
3.结果分析
通过图4-1可以瞧出当在电机的电压反向反接制动时,转速慢慢减小直至零,而回路电流则突变为零。
由此可以知道电压反接制动可以实现电机的快速停止。
图4-2可以知道她励直流电动机电压反向反接制动时电压的变化,在制动的一瞬间减小然后在很短的时间内变大,但就是低于原来回路的电压,之后慢慢减小。
图4-3 表示的就是转速与电流的关系,制动前转速保持不变,制动后转速慢慢的减小,直至电动机停止。
通过此次的Matlab 的仿真,我学会了怎么样去设置参数与调节参数,对图中所表达的含义有了更深一步的理解,希望在以后的日子里更加刻苦的学习知识。
