0320游标万能角度尺使用说明书

0-320-游标万能角度尺-使用说明书游标角度尺（0-320°2′）使用说明书在机械制造过程中及计量仪器校准中，有许多带角度的工件需要测量，而测量角度的方法与量具有多种多样的选择，使用游标万能角度尺来测量工件角度是比较方便的，如（图A ）所示。

图A一、读数方法①先读度数：被游标尺零刻线所指的主尺上刻线是表示被测工件测量角的度数。

② 读分数：与主尺上刻线重合的游标尺上刻线是被测工件测量角的分数。

③ 相加求得测量值：将被测工件测量角的度数与分数相加起来，即为被测角度值。

二、结构与用途游标万能角度尺的结构如（图A ）所示。

角尺和直尺在卡块的作用下分别固定于扇形板部件和角尺上，当转动卡块上的螺帽时，即可紧固或放松角尺或直尺，在扇形板部件的后面有一与齿轮杆相连接的手把，而该齿轮杆又与固定在主尺上的弧形齿板相啮合这个就是微动装置。

当转动微动装置就能使主尺和游标尺作细微的相对移动，以精确地调整测量值，但当把制动头上的螺帽拧紧后，则扇形板部件与主尺被紧固在一起，而不能有任何相对移动。

游标万能角度尺主要用于测量各种形状工件与样板的内、外角度以及角度划线。

主尺直角尺游标基尺制动头扇形板卡块直尺三、使用和注意事项1、零值检查：使用前将游标万能角度尺擦拭干净，检查各部分相互作用是否灵活可靠，然后移动直尺使其与基尺的测量面相互接触，直到无光隙可见为止。

同时观察主尺零刻线与游标零刻线是否对准；游标尺的尾刻线与主尺相应刻线是否对准，如对准便可使用，不对准则需要调整。

2、测量0°～50°之间的角度时，被测工件放在基尺和直尺的测量面之间，如图（B-4）所示。

3、测量50°～140°之间的角度时，把角尺取下，将直尺换在角尺位置上，把被测工件放在基尺和直尺的测量面之间，如图（B-1），（B-2）所示。

4、测量140°～230°之间的角度时，把直尺取下换上角尺，但要把角尺推进去，直到角尺上短边的90°角尖和基尺的尖端对齐为止，然后把角尺和基尺的测量面靠在被测工件的表面上进行测量，如图（B-3），（B-5）所示。

万能角度尺的使用方法

万能角度尺的使用方法

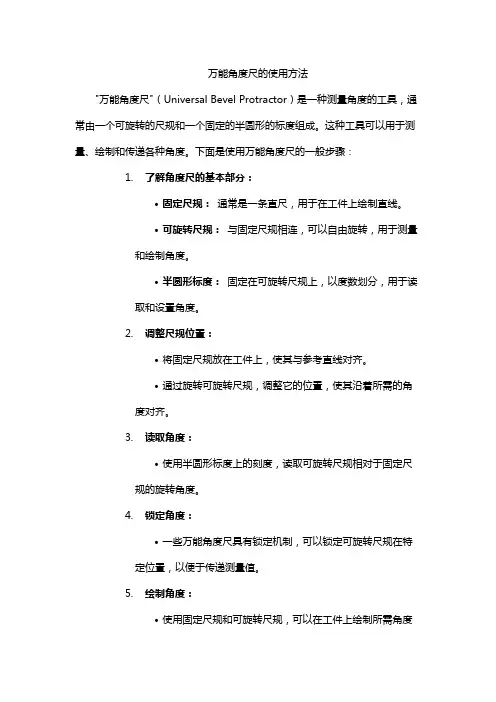

"万能角度尺"（Universal Bevel Protractor）是一种测量角度的工具，通常由一个可旋转的尺规和一个固定的半圆形的标度组成。

这种工具可以用于测量、绘制和传递各种角度。

下面是使用万能角度尺的一般步骤：
1.了解角度尺的基本部分：
•固定尺规：通常是一条直尺，用于在工件上绘制直线。

•可旋转尺规：与固定尺规相连，可以自由旋转，用于测量和绘制角度。

•半圆形标度：固定在可旋转尺规上，以度数划分，用于读取和设置角度。

2.调整尺规位置：
•将固定尺规放在工件上，使其与参考直线对齐。

•通过旋转可旋转尺规，调整它的位置，使其沿着所需的角度对齐。

3.读取角度：
•使用半圆形标度上的刻度，读取可旋转尺规相对于固定尺规的旋转角度。

4.锁定角度：
•一些万能角度尺具有锁定机制，可以锁定可旋转尺规在特定位置，以便于传递测量值。

5.绘制角度：
•使用固定尺规和可旋转尺规，可以在工件上绘制所需角度
的线条。

6.注意刻度：
•注意半圆形标度上的刻度单位，通常是度数。

一些万能角度尺还可能具有分钟和秒的刻度。

请注意，不同品牌和型号的万能角度尺可能略有不同，因此最好在使用前阅读相关的使用说明书。

正确使用和保养工具是确保精确测量的关键。

万能角度尺的读数及使用方法

万能角度尺的读数及使用方法
万能角度尺，那可真是个神奇的家伙！咋用它读数呢？嘿，其实不难。

先看看主尺和游标尺上的刻度，就像在看一幅神秘的地图。

然后仔细对比，找出对应的角度数值，这感觉就像在玩一场刺激的寻宝游戏。

使用万能角度尺有啥要注意的呢？那可不少！千万别粗心大意，不然读数可就不准啦。

就像走钢丝一样，得小心翼翼。

要把角度尺放平稳，不然它会发脾气的哟！
这玩意儿安全不？放心吧！只要正确使用，它可稳当啦。

就像一个靠谱的小伙伴，不会让你失望。

万能角度尺的应用场景可多啦！机械加工、工程测量，哪儿都能看到它的身影。

它的优势也很明显呀，测量角度超准确，就像有一双火眼金睛。

举个实际例子呗。

小王在机械车间里，用万能角度尺测量零件角度，那叫一个得心应手。

零件的角度准确无误，就像被施了魔法一样。

万能角度尺真是个好宝贝呀！大家都来试试吧。

万能角度尺的使用方法

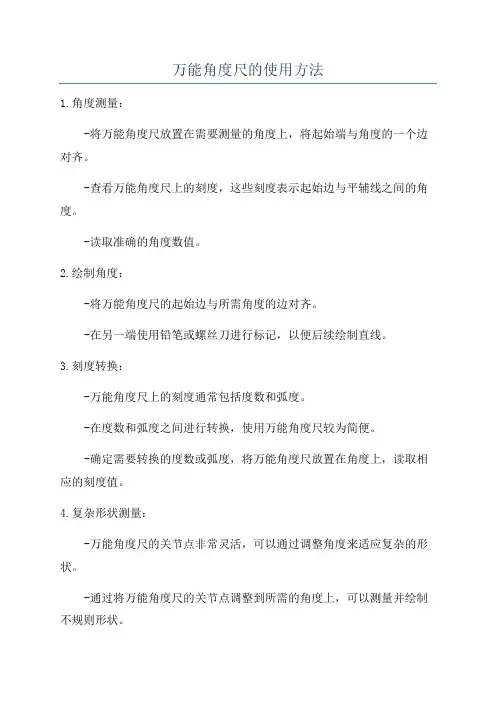

万能角度尺的使用方法1.角度测量：-将万能角度尺放置在需要测量的角度上，将起始端与角度的一个边对齐。

-查看万能角度尺上的刻度，这些刻度表示起始边与平辅线之间的角度。

-读取准确的角度数值。

2.绘制角度：-将万能角度尺的起始边与所需角度的边对齐。

-在另一端使用铅笔或螺丝刀进行标记，以便后续绘制直线。

3.刻度转换：-万能角度尺上的刻度通常包括度数和弧度。

-在度数和弧度之间进行转换，使用万能角度尺较为简便。

-确定需要转换的度数或弧度，将万能角度尺放置在角度上，读取相应的刻度值。

4.复杂形状测量：-万能角度尺的关节点非常灵活，可以通过调整角度来适应复杂的形状。

-通过将万能角度尺的关节点调整到所需的角度上，可以测量并绘制不规则形状。

5.模具与工艺设计：-在模具设计和工艺设计中，使用万能角度尺可以准确测量和确定各种角度。

-通过将万能角度尺放置在需要测量的角度上，可以确定模具的角度和形状。

6.工程测量：-在建筑和其他工程领域，万能角度尺可以用于测量和布置各种角度。

-通过将万能角度尺与技术绘图工具结合使用，可以在工程项目中准确测量和布置角度。

7.家居装饰和木工工艺：-在家居装饰和木工工艺中，万能角度尺可以用于测量和确定各种角度。

-使用万能角度尺可以确保所制作的家具和木质产品符合设计要求。

总结：万能角度尺可以应用于各种领域和任务中，用于测量和绘制角度，进行刻度转换，测量复杂形状，进行模具与工艺设计，工程测量以及家居装饰和木工工艺。

使用万能角度尺需要注意对齐起始边和准确读取刻度，以确保准确测量和绘制所需的角度。

万能角度尺的正确使用方法

万能角度尺的正确使用方法
1.了解角度尺的组成：
2.选择合适的角度尺：
角度尺通常有不同的尺寸和形状，根据具体需要选择合适的角度尺。

一般来说，较大尺寸的角度尺适用于较大的尺寸测量和绘制，较小尺寸的角度尺适用于较小的尺寸测量和绘制。

3.测量角度：
a.将角度尺的两个臂分别放置在需要测量的角度的两边。

b.调整关节，使得两个臂的一条边与需要测量的边对齐。

c.读取刻度，得到所需的角度。

一些角度尺上刻度是正向的（顺时针方向），而另一些是逆向的（逆时针方向），根据具体情况读取正确的刻度。

4.绘制角度：
a.使用一个直尺或者精确的边作为基准线，将角度尺的一条边放在基准线上，臂的另一条边指向将要绘制的角度。

b.将角度尺保持在这个位置，使用一支铅笔或者细线在尺上的另一条边上标出角度。

c.绘制出的角度可以用直尺连接基准线和标注点，形成一个清晰的角度线。

5.其他使用技巧：
a.角度尺通常有一侧标有度数刻度，另外一侧可能标有弧度或者百分比刻度，根据具体需要选择合适的刻度。

b.一些角度尺可以锁定臂的位置，以便在绘制时保持角度的稳定。

c.角度尺还可以用于测量或绘制复杂的角度，例如锐角、钝角、反向角等等。

总结：。

万能角度尺的使用

测量步骤
01
02
03
04
固定角度尺
将万能角度尺固定在合适的位置，确保稳定不动，避免测量
过程中发生位移或晃动。
移动测量面
根据需要调整测量面的角度，使测量面与工件表面形成所需
的角度。
读取数值
从角度尺的刻度上读取测量结果，确保视线与刻度垂直，以
减小视觉误差。
记录数据
将测量结果记录下来，以便后续处理和分析。
无法固定测量对象
总结词
在某些情况下，使用万能角度尺时可能无法固定测量对象，这可能导致测量结果不准确或无法进行测量。
详细描述
对于无法固定测量对象的问题，可以尝试使用夹具、固定装置或辅助工具来固定被测工件。如果被测工件较小或易损坏，可以考虑使用软性支撑或保护垫来减轻对工件的压迫。此外，提高测量操作的稳定性也是关键，可以通过增加测量时间或采用其他稳定措施来减少误差。同时，了解被测工件的材质和特性，以便选择适当的测量方法和工具也是解决这一问题的有效途径。
刻度模糊
总结词
刻度模糊是万能角度尺的常见问题之一，可能是由于长时间使用、保养不当或受到外力撞击等原因导致。
详细描述
对于刻度模糊的问题，首先应检查角度尺的外观，如发现有刮痕、凹痕或污渍等，应及时进行清洁和修复。如果刻度模糊严重，可能需要更换新的刻度片。此外，为了延长刻度的使用寿命，应避免将角度尺暴露在高温、潮湿或腐蚀性环境中，并妥善保管，避免受到外力撞击。
05
万能角度尺的应用实例
在机械制造中的应用
机械零件的检测
万能角度尺被广泛应用于机械制造中，用于检测各种机械零件的角度，确保零件的精确度和符合设计要求。
模具制作与校准
在模具制作过程中，万能角度尺用于校准模具的角度，确保模具的精确度和一致性。

万能角度尺使用方法

万能角度尺使用方法角度尺是一种用来测量角度的工具，它在工程、建筑、绘图等领域都有着广泛的应用。

而万能角度尺作为角度尺的一种，更是在使用方法上具有很大的灵活性和多样性。

接下来，我将为大家详细介绍万能角度尺的使用方法。

首先，万能角度尺可以用来测量直角。

在使用时，我们只需要将角度尺的两条臂放在直角的两边，然后读取角度尺上的刻度值即可得知直角的大小。

这样，我们就可以在工程测量或者绘图时轻松地得到直角的角度。

其次，万能角度尺还可以用来测量其他各种角度。

当我们需要测量非直角的角度时，只需要将角度尺的两条臂放在角的两边，然后读取刻度值即可。

这样，我们就可以准确地测量出各种角度的大小，满足不同场景下的测量需求。

除了测量角度外，万能角度尺还可以用来绘制各种角度。

在绘图时，我们可以通过角度尺来准确地绘制直角、锐角、钝角等各种角度，保证图纸上的角度符合实际需求。

此外，万能角度尺还可以用来作为切割辅助工具。

在木工、金属加工等领域，我们经常需要进行各种角度的切割，而角度尺可以帮助我们准确地确定切割角度，提高工作效率和切割精度。

最后，万能角度尺还可以用来检查角度。

在工程施工、装配等过程中，我们经常需要检查各种构件的角度是否符合要求，而角度尺可以帮助我们快速、准确地进行角度检查，确保工程质量。

综上所述，万能角度尺作为一种多功能的角度测量工具，在工程、建筑、绘图等领域有着广泛的应用。

通过合理的使用方法，我们可以利用万能角度尺进行直角测量、各种角度测量、角度绘制、切割辅助和角度检查等工作，满足不同场景下的角度测量需求，提高工作效率和测量精度。

希望本文所介绍的万能角度尺使用方法能够对大家有所帮助。

万能游标角度尺使用方法

万能游标角度尺使用方法
万能游标角度尺是一种测量工具，主要用于测量并指示物体的角
度和长度。

它通常由一个可移动的游标、一个主尺和一个底座组成，
可通过调整游标位置和读取主尺上的刻度来获取精确的测量结果。

使用万能游标角度尺之前，需要先确定被测物体的形状和大小，
并选择适合的角度尺来进行测量。

在确定好万能游标角度尺的类型后，需要将底座安装在被测物体上，确保它们紧密接触且处于水平位置。

接下来，需要将游标平衡在被测物体上，并轻轻调整游标的位置，使其与待测的角度刚好相同。

当游标位置合适后，记录主尺显示的刻
度值，并根据需要进行精确度的调整。

在测量长度时，先将游标移动到起点位置，并记录下主尺上的刻
度值。

然后，移动游标到终点位置，并再次记录下主尺上的刻度值。

最后，使用游标角度尺的刻度差计算出被测物体的长度。

在使用万能游标角度尺时，需要注意保持测量精度并正确地读取
刻度值。

测量时需避免不必要的干扰物，确保被测物体处于稳定状态。

总之，万能游标角度尺是一种十分实用的测量工具，可用于测量
不同形状和大小的物体的长度和角度，适用于各种工业领域和日常生
活中的测量工作。

万能角度尺使用说明

万能角度尺使用说明
一、产品介绍：
二、产品组成：
1.万能角度尺主体：由两条可伸缩的杆组成，杆上有刻度标记，方便测量。

2.固定螺钉：用于固定角度尺的伸缩杆，保持所需的角度。

三、使用方法：
1.调整角度尺：将角度尺两条杆上的固定螺钉旋紧，使其保持在所需的角度上。

2.测量角度：将角度尺放置在您需要测量的物体或表面上，确保尽可能贴紧物体。

四、特殊用途：
1.用作画板切割辅助工具：将角度尺固定在适当的角度上，然后使用刀具沿着角度尺的边缘切割画板。

2.用于测量不规则曲线：将角度尺按照曲线的形状进行调整，并将角度读数记录下来。

五、使用注意事项：
1.使用前请确保角度尺主体和固定螺钉没有损坏。

2.使用过程中请注意安全，避免伤到手指。

3.避免将角度尺暴露在高温或阳光直射的地方，以防止其变形。

4.定期清洁角度尺，防止灰尘积聚影响使用效果。

六、常见问题解答：
问题1：角度尺无法固定在所需角度上。

解答：请检查固定螺钉是否松动，如有需要，请使用工具旋紧固定螺钉。

问题2：角度尺出现划痕或变形。

解答：请避免将角度尺暴露在高温环境中，同时避免使用硬物撞击角度尺，以保持其完好无损。

七、维护保养：
1.定期清洁：使用干净的湿布擦拭角度尺主体，确保其光滑无灰尘。

2.存放方式：将角度尺放置在干燥通风的地方，避免阳光直射和湿度过高。

八、产品规格：
材质：高质量塑料
尺寸：根据实际产品尺寸为准
九、售后服务：。

万能角度尺的读数方法

万能角度尺的读数方法
1、万能角度尺的读数方法，和游标卡尺相同，先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被测零件的角度数值。

2、使用前，先将万能角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位;测量时，放松制动器上的螺帽，移动主尺座作粗调整，再转动游标背面的手把作精细调整，直到使角度尺的两测量面与被测工件的工作面密切接触为止。

3、然后拧紧制动器上的螺帽加以固定，即可进行读数;测量完毕后，应用汽油或酒精把万能角度尺洗净，用干净纱布仔细擦干，涂以防锈油，然后装入匣内。

游标万能角度尺使用说明书

-－游标万能角度尺－使用说明书————————————————————————————————作者：————————————————————————————————日期：ﻩ游标角度尺（0-32０°２′）使用说明书在机械制造过程中及计量仪器校准中,有许多带角度的工件需要测量，而测量角度的方法与量具有多种多样的选择，使用游标万能角度尺来测量工件角度是比较方便的,如(图A ）所示。

图A一、读数方法①先读度数：被游标尺零刻线所指的主尺上刻线是表示被测工件测量角的度数。

② 读分数:与主尺上刻线重合的游标尺上刻线是被测工件测量角的分数。

③ 相加求得测量值：将被测工件测量角的度数与分数相加起来，即为被测角度值。

二、结构与用途游标万能角度尺的结构如（图A ）所示。

角尺和直尺在卡块的作用下分别固定于扇形板部件和角尺上,当转动卡块上的螺帽时,即可紧固或放松角尺或直尺，在扇形板部件的后面有一与齿轮杆相连接的手把,而该齿轮杆又与固定在主尺上的弧形齿板相啮合这个就是微动装置。

当转动微动装置就能使主尺和游标尺作细微的相对移动，以精确地调整测量值,但当把制动头上的螺帽拧紧后,则扇形板部件与主尺被紧固在一起,而不能有任何相对移动。

游标万能角度尺主要用于测量各种形状工件与样板的内、外角度以及角度划线。

三、使用和注意事项主尺直角尺游标基尺制动头扇形板卡块直尺1、零值检查：使用前将游标万能角度尺擦拭干净,检查各部分相互作用是否灵活可靠,然后移动直尺使其与基尺的测量面相互接触,直到无光隙可见为止。

同时观察主尺零刻线与游标零刻线是否对准;游标尺的尾刻线与主尺相应刻线是否对准，如对准便可使用,不对准则需要调整。

2、测量0°～5０°之间的角度时,被测工件放在基尺和直尺的测量面之间，如图(B－4)所示。

3、测量50°～140°之间的角度时，把角尺取下,将直尺换在角尺位置上,把被测工件放在基尺和直尺的测量面之间，如图(B－1),(B-2）所示。

万能角度尺的读数举例

29*X=30*Y
Y=29*X/30
主尺每小格角度为1°（60′），当量爪合并时，游标上的30格刚好等于主尺上的29 格，则游标每格角度 =(29* 60′ )÷30=58 ′ ，主尺每格间距与游标每格间距相差=60 ′ -58′=2′， 2′即为此种游标卡尺的最小读数值。
Slide 7
万能角度尺的读数
角度尺读数
度
+
分
度：看游标零线左边分：从游标尺上读出“分”的数值对应主尺上最靠近一条 -----看游标上哪条刻线与主尺相应刻刻线的数值，读出被测线对齐，可以从游标上直接读出被测角“度”的整数部分。角“度”的小数部分，即“分”的数值。
Slide 8
万能角度尺的读数
举例：
请读出此角度尺上的示数答案
Thank you!
Slide 11
到140°
由50°
Slide 3
万能角度尺的使用方法
（3）测量140°-230°之间角度
把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。
到230°
由140°
Slide 4
万能角度尺的使用方法
（4）测量230°-320°之间角度
Slide 9
万能角度尺的读数
答案：游标尺上零刻度线在主尺9°后，故 “度”的数值为：9；且游标尺第8个刻度与主尺刻度线对齐，故分的读数为：8x2′=16′ ；所以，最终读数为9° +16′= 9° 16′
Slide 10
Authenticators with fullห้องสมุดไป่ตู้Obligations to Verification!

万能角度尺使用方法

万能角度尺使用方法
万能角度尺是一种常见的测量工具，它可以用于测量各种不规则形状的角度和
长度。

下面将介绍一下万能角度尺的使用方法，希望对大家有所帮助。

首先，准备工作。

在使用万能角度尺之前，需要确保工作台面或者测量对象表
面是干净平整的，以确保测量的准确性。

另外，需要检查一下万能角度尺的刻度是否清晰，如果有模糊或者损坏的地方，需要及时更换或修理。

接下来，使用角度尺进行测量。

将万能角度尺放置在需要测量的角度上，确保
角度尺的两个刻度平齐地贴合在两个边缘上。

然后，可以通过读取刻度来测量角度的大小，通常万能角度尺的刻度会以度数和百分比来表示，可以根据需要选择合适的单位进行测量。

除了测量角度，万能角度尺还可以用于测量长度。

在进行长度测量时，可以将
角度尺的两个刻度分别贴合在需要测量的两个点上，然后读取刻度来获取长度的大小。

需要注意的是，测量长度时要确保角度尺的刻度是与测量方向垂直的，以确保测量的准确性。

此外，万能角度尺还可以用于制作不规则形状的模板。

将角度尺按照需要的角
度调整好后，可以将其边缘轻轻地贴合在需要测量的形状上，然后用笔在角度尺的边缘轨迹上画出形状，这样就可以得到一个符合要求的模板。

最后，使用完毕后要正确保管。

在使用完毕后，需要将万能角度尺清洁干净，
并放置在干燥通风的地方，避免长时间暴露在潮湿环境中，以免影响其使用寿命。

总的来说，万能角度尺是一种非常实用的测量工具，可以用于测量角度、长度，还可以用于制作模板，使用方法也比较简单。

希望通过上述介绍，大家能够更加熟练地使用万能角度尺，提高工作效率。

万能角度尺的使用方法和读数方法

万能角度尺的使用方法和读数方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、什么是万能角度尺？万能角度尺是一种测量工具，可以用来测量和绘制各种角度。

万能角度尺的使用方法

万能角度尺的使用方法
万能角度尺，也称万能角度尺尺子，是一种可以测量和复制各种角度的工具。

它由两个可调节的臂组成，可以通过锁紧臂的位置来保持所需的角度。

以下是万能角度尺的使用方法：
1. 松开万能角度尺，使两个可调节的臂完全伸展。

2. 将万能角度尺的底部放置在要测量或复制角度的两个物体上，并确保角度的两条边与这两个物体相贴。

3. 通过调节可调节臂的位置，将臂的两条边与物体的边缘对齐，以测量或复制所需的角度。

你可以通过侧面的刻度尺来准确地读取角度。

4. 一旦找到要测量或复制的角度，锁定可调节臂的位置。

通常，万能角度尺上会有一个锁定装置，可以通过旋转或锁定按钮来固定臂的位置，以保持所需的角度不变。

确保锁定装置牢固地固定臂的位置。

5. 测量或复制下一个角度时，重复步骤2到4即可。

需要注意的是，万能角度尺可以用于测量和复制直角、锐角、钝角等各种角度。

在使用时，确保万能角度尺的底部平稳地放置，并且可调节臂的位置被锁定，以获得准确的测量结果。

万能角度尺使用方法

万能角度尺使用方法
1. 了解角度单位：角度单位有度（°）和弧度（rad），在使用万能
角度尺前需要了解所需单位。

2.组装角度尺：将角度尺上的两个刻度尺片拧开，使其形成一个直角。

固定好刻度尺片，并确保刻度尺片的运动扇形边紧密贴合。

3.选择测量对象：确定需要测量的角度对象，例如墙角、桌角、线段
间的角度等。

4.测量角度：将角度尺放置在需要测量角度的两边或两个角内，使刻
度尺片与物体边缘相贴。

移动角度尺，调整它的倾斜度和位置，直到刻度
尺片与需要测量的角度相匹配。

5.读取角度：根据刻度尺片的刻度，读取角度数值。

注意，有些万能
角度尺还配备了镜子，可以使角度读数更清晰。

6.绘制角度：将角度尺放置在绘图纸上，使刻度尺片与已知边缘对齐。

使用铅笔或绘图工具，在刻度尺片的侧边界限上标记出角度。

7.校准角度尺：在使用角度尺之前，首先需要校准角度尺，以确保其
准确性。

校准方法包括检查刻度尺片之间的直角度数和刻度是否对应准确。

8.注意事项：
-使用角度尺时需要小心操作，避免刻度尺片弯曲变形，以免影响测
量结果。

-在测量角度时，应尽量保证角度尺与被测角度的边缘贴合，以避免
引入误差。

-角度对象的边缘应清晰可见，以便更容易与角度尺对齐。

-使用角度尺时，可以辅助使用直尺或其他工具来帮助测量和绘制精确的角度。

-在绘制角度时，应使用轻柔的力度，避免划伤绘图纸。

万能角度尺的使用方法及读数

万能角度尺的使用方法及读数一、准备工作：1.确保工作区域干净整洁，以便能够自由移动和测量。

2.检查角度尺的刻度尺，确保其没有损坏或磨损。

如果需要更换，务必更换为全新的刻度尺。

3.确保角度尺的臂以及其他零件都处于正常工作状态，并清洁它们以去除任何灰尘或污垢。

二、测量直线：1.将角度尺的臂放置在待测量的直线上，使其尽可能与直线对齐。

确保刻度尺上的零点位于直线的一端。

2.用手指轻轻地将角度尺的臂移动到你认为的合适位置，使其另一端刚好与直线对齐，形成一个角度。

3.使用锁定装置将角度尺的臂固定在你选择的位置上。

确保锁定装置牢固可靠，并且臂不会变动。

三、测量角度：1.将角度尺的一个臂放置在待测量的角度上，使其“零度”刻度线与角度的起始点对齐。

2.用手指轻轻地将角度尺的另一个臂移动到你认为的合适位置，使其另一端刚好与角度的另外一条边对齐。

3.使用锁定装置将角度尺的臂固定在你选择的位置上。

确保锁定装置牢固可靠，并且臂不会变动。

4.读取刻度尺上指示的角度数值。

一般情况下，刻度尺上的数值是从0度到180度或360度。

确保你读取到的数值是正确的。

5.如果需要更精确的角度，可以使用角度尺上的分度值进行读数。

分度值通常是以一度或半度为单位，可以根据需要选择不同的刻度进行测量。

四、注意事项：1.在进行测量之前，务必确保角度尺的刻度尺是干净的，并清除上面的灰尘或污垢，以确保准确读数。

2.在进行测量时，尽量避免手指或其他物体触碰角度尺的臂，以免造成测量偏差。

3.确保锁定装置正确锁定臂的位置，防止臂在测量过程中移动。

4.在读取角度时，要确保视线垂直于刻度尺，这样可以减少读数时的误差。

5.如果遇到复杂的角度测量，可以使用角度尺的辅助刻度或附加工具进行辅助测量，以提高精确度。

总结：万能角度尺是一种简单易用的测量工具，适用于直线和角度的测量。

通过正确的使用方法和准确的读数，可以获得精确的测量结果。

在使用角度尺进行测量时，应遵循正确的操作步骤，并注意各种细节和注意事项，以确保测量的准确性。

角度尺使用方法【干货技巧】

作为机加工中的常用测量工具，角度尺常见的有万能角度尺、组合角度尺、多功能角度尺等，这些角度尺之间有什么联系？又如何使用？今天小编就为大家介绍下。

第一、万能角度尺万能角度尺又被称为角度规、游标角度尺和万能量角器，是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。

万能角度尺适用于机械加工中的内、外角度测量，可测0°-320°外角及40°-130°内角。

万能角度尺的读数机构是根据游标原理制成的。

主尺刻线每格为1°。

游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为2'，也就是说万能角度尺读数准确度为2'。

除此之外还有5'和10'两种精度。

其读数方法与游标卡尺完全相同。

万能角度尺使用方法:测量时应先校准零位，万能角度尺的零位，是当角尺与直尺均装上，而角尺的底边及基尺与直尺无间隙接触，此时主尺与游标的“0”线对准。

调整好零位后，通过改变基尺、角尺、直尺的相互位置可测试0－320°范围内的任意角。

应用万能角度尺测量工件时，要根据所测角度适当组合量尺，万能角度尺的结构：它由尺身、90°角尺、游标、制动器、基尺、直尺、卡块等组成。

万能角度尺的测量范围游标万能角度尺有Ⅰ型Ⅱ型两种,其测量范围分别为0°~320°和0°~360°。

第二、组合角度尺组合角度尺，包括量角尺、直尺。

组合式角度尺是一种用于机械加工、木模加工中角度、长度、高度测量及中心定位的常用计量器具。

将直尺与中心规组合，可快捷地确定圆形工件的圆心。

圆心的定位准确度主要取决于直尺测量线与中心规角平分线的重合。

JJF1132—2005《组合式角度尺》校准规范给出了此偏移量的要求以及相应的校准方法。

第三、多功能角度尺多功能角度尺又称万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具，它有以下几种，如游标量角器、万能角度尺等。

万能角度尺操作规程

万能角度尺操作规程
万能角度尺操作规程
万能角度尺结构图
使用方法及读数
测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。

这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。

然后拧紧制动器上的螺母，把角度尺取下来进行读数。

(3)测量140°-230°之间角度
把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边交线和基尺尖棱对齐为止。

把工件被测部位放在基尺和角尺短边的测量面之间进行测
量。

(4)测量230°-320°之间角度
把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。

把产品的被测部位放在基尺和扇形板测量面之间进行测量。

维修保养及注意事项
1、使用前，先将万能角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位
2、测量时，放松制动器上的螺帽，移动主尺座作粗调整，再转动游标背面的手把作精细调整，直到使角度尺的两测量面与被测工件的工作面密切接触为止。

然后拧紧制动器上的螺帽加以固定，即可进行读数
3、测量完毕后，应用汽油或酒精把万能角度尺洗净，用干净纱布仔细擦干，涂以防锈油，然后装入匣内。
