空调房间冷热负荷计算表说明

空调房间冷热负荷计算
1 电算表格编制说明
1.1 冬季围护结构热负荷计算
1、 按空调房间为正压考虑，不计算空气渗透热负荷；当需要计算时，应采用《采暖房间热负荷
计算》电算表。

2、 按不考虑房间发热量的最不利情况，计算围护结构热负荷作为空调房间热负荷；需要考虑发
热量时另行计算。

3、 围护结构传热系数K 值和房间冬季围护结构热负荷采用公式同《采暖房间热负荷计算》电算
表。

1.2 空调房间逐时冷负荷计算采用冷负荷系数法，并进行了如下简化和假设。

当实际情况与之不符
时，应对计算进行修改。

1、 忽略冬夏季外围护结构外表面换热系数的不同，均按冬季不利情况考虑。

2、 忽略窗的内遮阳和有效面积修正。

3、 假设无外遮阳设施。

4、 按空调房间为正压考虑，不计算空气渗透冷负荷。

5、 灯光、人体、设备和其他负荷按稳定传热考虑。

1.3 空调房间各项冷负荷采用以下公式计算：
1、 外墙和屋面传热引起的逐时冷负荷0CL （W ）
)'(0000n l t t K F CL −=
ραC C t t t dl l l ·)('00+=
式中：0K ——外墙和屋面的传热系数（W/（m 2·℃））；
0F ——外墙和屋面的面积（m 2）；
n t ——室内计算温度（℃）；
0'l t ——外墙和屋面的综合冷负荷计算温度的逐时值（℃）；
0l t ——外墙和屋面的冷负荷计算温度的逐时值（℃）；
dl t ——围护结构的地点修正值（℃）；
αC ——外表面放热系数修正值，为简化计算，表中取1；
ρC ——吸热系数修正值，为安全和简化计算，表中统一取1。

2、 玻璃窗瞬变传热引起的冷负荷1·ch CL （W ）
]t )t [(t C C K F CL n d lc K K ch ch ch −+2211·＝
式中：ch F ——窗口面积（m 2）；
ch K ——玻璃窗的传热系数（W/（m 2·℃））；
1K C ——不同类型窗框的玻璃窗传热系数修正值，安全起见，本表中取最大值1.2；
2K C ——有内遮阳设施玻璃窗的传热系数修正值，安全起见，本表中取最大值1.0，即
无内遮阳设施；
n t ——室内设计温度（℃）；
lc t ——玻璃窗的逐时冷负荷计算温度（℃）；
2d t ——玻璃窗的地点修正值（℃）；
3、 由于太阳辐射透过玻璃窗进入室内的热量引起的逐时冷负荷2⋅ch CL （W ）
])112N ch (CL zd sh ch ch CL zd ch a n S ch C )J F (F C J [F C C C CL ⋅⋅⋅⋅⋅−+=
式中：S C ——窗玻璃的遮挡系数；
n C ——窗内遮阳设施的遮阳系数，安全起见，本表中取值1.0，即无内遮阳设施；
a C ——窗的有效面积系数，安全起见，本表中取1.0；
zd ch J ⋅——透过标准窗玻璃的太阳总辐射照度（直接辐射和散射辐射之和）（W/m 2）； zd sh J ⋅——透过标准窗玻璃的太阳散射辐射照度（W/m 2）；
ch F ——窗口面积（m 2）；
1F ——窗上受太阳直接照射的面积（m 2），为安全和简化计算取1F ＝ch F ；
N ch (CL ch CL C C )⋅⋅，——冷负荷系数（N ch (CL C )⋅系北向冷负荷系数）。

4、 内围护结构传热冷负荷n CL （W ）
)(n ls n t t F K CL −⋅=
式中：K ——内墙或楼板的传热系数（W/（m 2·℃））；
F ——内墙或楼板面积（m 2）；
n t ——室内设计温度（℃）；
ls t ——邻室温度（℃），空气调节房间与邻室之间的温度差大于3℃时，
ls pj w ls t t t Δ+=⋅
式中：pj w t ⋅——夏季空气调节室外计算日平均温度（℃）
， ls t Δ——邻室温度与夏季空气调节室外计算日平均温度的差值（℃），得热不
大的临室可取0~2℃。

5、 人体的散热量r CL （W ）
r r CL r C q C q n CL )(21+=⋅
式中：n ——空气调节房间内的人数；
1q ——每个人散发的显热量（W ）；
2q ——每个人散发的潜热量（W ）；
r CL C ⋅——人体显热散热冷负荷系数，本表取1；
r C ——群集系数，为安全和简化计算，本表取最大值0.96。

6、 人体散湿量r W （g/h ）
r r nWC W =
式中：n ——空气调节房间内的人数；
W ——每个人的散湿量（g/h ）；
r C ——群集系数，安全起见，本表中取最大值0.96。

1.4 参数来源
1、 北京市外窗热工参数限值：《公共建筑节能设计标准》（DBJ01－621－2005）
2、 气象参数：《采暖通风与空气调节设计规范》（DBJ19－87）附录
3、 地点修正：《全国民用建筑工程设计技术措施（暖通空调动力）》
4、 人员热湿负荷：《全国民用建筑工程设计技术措施（暖通空调动力）》
2 电算表格适用范围和使用说明
2.1 总说明：
1、 本表适用于国内不同纬度地区的正压空调房间冷热负荷计算。

如房间冬季无正压需计算冷风
渗透耗热量，应采用采暖热负荷计算表。

2、电算表1为各房间负荷计算（电算表2）的共用表，当个别房间与表1相应共用参数不同时，
使用者应修改表2中相应项目。

2.2 电算表1（围护结构传热系数K值及负荷计算共用参数）
1、外墙和屋顶K值：
1） 计算人应在蓝色底格内填入围护结构各层的基本数据，其中导热系数的修正系数b按本院技措表11.2.3－3取值，封闭空气间层的热阻R k按本院技措表11.2.3－4取值，材料的导热系数λ按本院技措表11.2.3－2取值。

2） 内、外表面换热系数的数据（蓝色字）为常用数据，一般可直接使用。

需修正时计算人按本院技措表11.2.2－4和表11.2.3－1取值修改。

3） 粉色字为中间计算结果，红色斜体字为最终计算结果。

2、传热系数汇总为表2的共用数据，应根据计算结果填入。

3、外窗热工参数
使用者应填入建筑物类型、体形系数和各朝向的窗墙比，电算表将自动表示北京市《节能标准》对该朝向窗户Cs和K值的限值，其他地区应根据全国《节能标准》或当地标准自行修改。

限值数值有以下作用：
1）为计算和审核者校对使用，对计算结果无影响。

2）在建筑专业窗户未确定但必须进行负荷计算时，可参考限值数据初步进行计算，待窗户确定后应按样本将实际计算K值和计算Cs值填入蓝色底格。

4、紫色底格内输入的为北京地区朝向修正数据，当为外地工程时，需由使用者按规范或当地参
数修改。

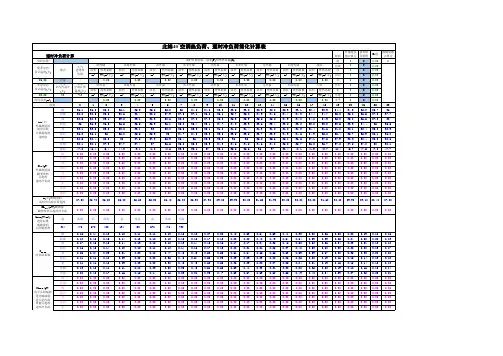

2.3 电算表2（各纬度空调热负荷及逐时冷负荷简化计算）
2.3.1 总说明
1、根据我国各地区的纬度，表2共分为6个子表，设计人可按工程所在纬度选用。

2、蓝色底格内为计算人必须输入的已知数据
1）一般输入内容
房间面积，外墙面积，外窗面积，邻室为非空调房间的地面面积、内墙面积及温差，灯光冷负荷指标和房间面积；
2）墙体屋顶类型可查阅《全国民用建筑工程设计技术措施（暖通空调动力）》3.2节。

3）人体热湿负荷只需输入人数和选定输入劳动强度。

4）选定计算表中地点栏内城市名称可自动确定室外气象参数、地点修正、大气透明度等数据。

菜单内没有的地区，应如下进行修改后计算：
（1）修改表1的《各地气象、修正参数表》
z选择与工程地点纬度相近且相邻的城市，将该城市名称改为工程所在地名称；
z查《采暖通风与空气调节设计规范》（DBJ19－87）附录，按工程所在地的实际“冬季室外计算温度”和“大气透明度”，修改相应栏数值。

（2）选用相应纬度的计算表，将表中地点栏城市名称改为工程所在地名称。

3、绿色字（室内设计温度、围护结构K值、窗户Cs值、冬季朝向修正系数、室外气象参数、
地点修正、大气透明度等）为直接引用表1中共用数据和参数表数据。

4、蓝色字为编制人输入的中间计算数据或计算公式，使用人一般不需修改。

5、粉色字为各朝向负荷的中间计算结果，红色斜体字为各项负荷和总冷热负荷的最终计算结果。

6、打印计算结果时，可点击表格左上角箭头，选中“（空白）”点击，将只打印计算结果，不出
现隐藏行。

2.3.2夏季冷负荷说明
1、如房间存在人员、灯光之外的其他散热量，例如办公室计算机、餐厅食物散热等，可在“其
他散热量”行内S列自行填入散热量数值，且将该行左侧“隐藏”二字删除。

2、如房间存在人员之外的其他散湿量，计算人可修改“余湿”计算结果格（红色斜体字）内的
计算公式，增加其他散湿量数值。

2.3.3 冬季热负荷如存在与土壤接触的地面传热，其传热系数由计算人另行计算填入。
