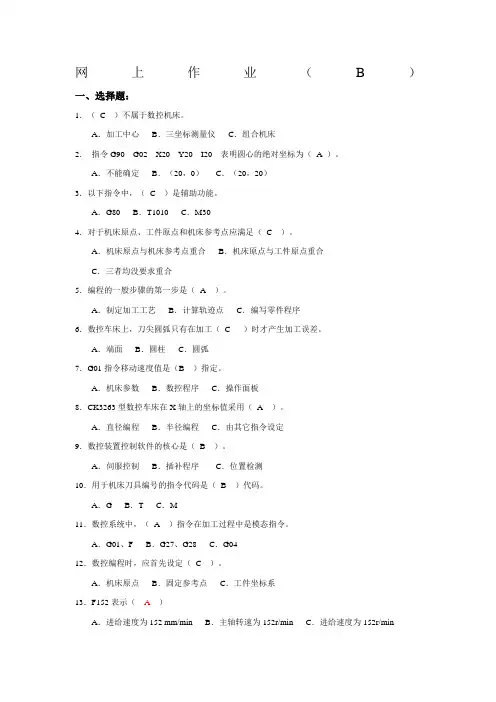

数控技术考试复习题

四、简答题

1、下面是一段完整的加工程序

%

O1000

N10 G00 G54 X50 Y30 M03 S3000

N20 G01 X88.1 Y30.2 F500 T02 M08

N30 X90

……

N300 M30

%

请回答：

（1）、“%”表示程序开始，“O1000”表示程序名，“N10、N20、N30….”表示程序序号。

（2）、以上程序主体是指N10到N290 。

（3）、程序结束指令可以用M02 和M30；它们的区别是M30带程序还

原。

2、题图2-1当不考虑刀具的实际尺寸加工下面轮廓形状时，试分别用绝对方式和增量方式编写加工程序，G（5，5）为起刀点。

题图2-1

O0001

N10 G92X5Y5

N20 G90 G00 X10Y10

N30 G01 X30Y18F100

N40 X-5Y30

N50 X10Y10

N60 G00X5Y5

N70 M02

N80 M30

O0002

N10 G92X5Y5

N20 G91 G00 X5Y5

N30 G01 X20Y8F100

N40 X-35Y12

N50 X15Y-20

N60 G00X-5Y-5

N70 M02

N80 M30

3、如题图2-2：加工顺序为圆弧a—圆弧b，试分别用绝对方式和增量方式编写加工程序。

题图2-2

O0001

N10 G90G17G92X0Y0

N20 G00X30Y0

N30 G41G03X0Y30R30F100

N40 G02X30Y0R-30

N50 G40G01X0Y0

N60 M02

N70 M30

3、试写出FANUC-0i系统中下列指令的功能与格式？

G01——直线插补

G28——自动返回参考点

G90——绝对方式

M04——主轴反转

G32——车螺纹

4、已知某零件的程序如下，零件厚度10mm，用R5的立铣刀精铣外轮廓。试回答：(1)用实线划出零件轮廓，并标明各交点、切点坐标；(2)用虚线划出刀具中心轨迹；(3)用箭头和文字标明刀具运行方向；(4)用箭头和文字标明刀具偏移方向、距离。（10分）

5、下图书数控机床主传动系统主要有三种配置方式，写出传动的名称并简述工作原理。

图7—1 图7—2 图7—3

齿轮传动带传动直接传动

6、刀具半径补偿执行过程一般分为三步，请写出这三步名称。图1若以O点为起刀点，

请画出以G42偏置的刀具轨迹图，并分别标注上述三步的位置。

图1

刀具补偿建立执行撤销

7．试推导下图的脉冲当量δ与步距角α的关系式，假设已知各齿轮齿数和丝杠的导程。由

于脉冲当量是规定的，步进电机一经选定后，其步距角也是一定的，试回答如何满足脉冲当量与步距角中间的关系？

五、计算题

1、插补第一象限直线OE，起点为O（0，0），终点为E（5，3），写出插补过程并画出轨

迹运动图。

解：因终点最大坐标值为5，取累加器、被积函数寄存器、终点计数器均为三位二进制寄存器，即N=3。则累加次数8

23=

=

n。插补运算过程见表5—3，插补轨迹见图5—9。

表5—3 插补过程表

累加次

数（△t）

X积分器Y积分器

终点计

数器（J E）X被积函

数寄存器

X累加器

X累加器

溢出脉冲

Y被积函

数寄存器

Y累加器

Y累加器

溢出脉冲

0 5 0 0 3 0 0 0

1 5 5+0=5 0 3 3+0=3 0 1

2 5

5+5=8+

2

1 3 3+3=6 0 2

3 5 5+2=7 0 3

3+6=8+

1

1 3

4 5

5+7=8+

4

1 3 3+1=4 0 4

5 5

5+4=8+

1

1 3 3+4=7 0 5

6 5 5+1=6 0 3

3+7=8+

2

1 6

7 5

5+6=8+

3

1 3 3+2=5 0 7

8 5

5+3=8+

1 3

3+5=8+

1 0

2、利用数控机床加工第一象限直线OE，原点为O，E为终点，坐标为()

6,4

E，用DDA 法插补此直线，请写出插补运算过程并画出运动轨迹图。

六、编程题

1、试根据下题图2-3的尺寸，选用D=10mm的立铣刀，编写ABCDEA加工程序。

题图2-3

图5—9

2、在题图2-4中，当不考虑刀具的实际尺寸加工下面轮廓形状时，试编写加工程序。

题图2-4

O0000

N10 G50X200Z100

N20 G00X132Z82M03S800

N30 G71P 40 Q 80 U4W2D7F3.0S500

N40 G00X80Z82S800

N50 G01X100Z55F1.5

N60 Z18

N70 G02X132Z10R8

N80 G01Z0

N90 G70P40Q80

N100 G00X200Z100

N110 M02

N120 M30

3. 用倒角指令编程
