柔性防水套管介绍及安装图集

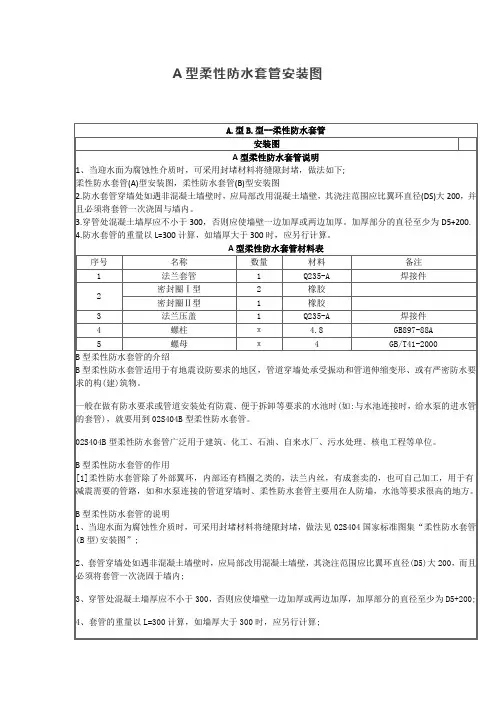

A型柔性防水套管安装图【最新版】
4
螺柱
π
4.8
GB897-88A
5
螺母
π
4
GB/T41-2000
B型柔性防水套管的介绍
B型柔性防水套管适用于有地震设防要求的地区,管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构(建)筑物。
一般在做有防水要求或管道安装处有防震、便于拆卸等要求的水池时(如:与水池连接时,给水泵的进水管的套管),就要用到02S404B型柔性防水套管。
02S404B型柔性防水套管广泛用于建筑、化工、石油、自来水厂、污水处理、核电工程等单位。
B型柔性防水套管的作用
[1]柔性防水套管除了外部翼环,内部还有档圈之类的,法兰内丝,有成套卖的,也可自己加工,用于有减震需要的管路,如和水泵连接的管道穿墙时、柔性防水套管主要用在人防墙,水池等要求很高的地方。
B型柔性防水套管的说明
1、当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵,做法见02S404国家标准图集“柔性防水套管(B型)安装图”;
2、套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(D5)大200,而且必须将套管一次浇固于墙内;
3、穿管处D5+200;
A型柔性防水套管安装图
A.型B.型--柔性防水套管
安装图
A型柔性防水套管说明
1、当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵,做法如下;
柔性防水套管(A)型安装图,柔性防水套管(B)型安装图
2.防水套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(DS)大200,并且必须将套管一次浇固与墙内。
4、套管的重量以L=300计算,如墙厚大于300时,应另行计算;
5、柔性防水套管用于与腐蚀性介质接触时,设计人员应根据介质性质及防腐要求,另行选择适用的耐腐蚀材料,比如:316L不锈钢材质等。

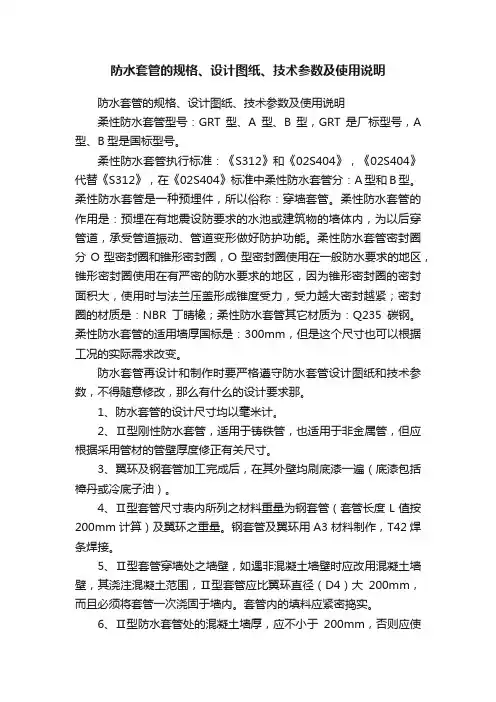

防水套管的规格、设计图纸、技术参数及使用说明
防水套管的规格、设计图纸、技术参数及使用说明防水套管的规格、设计图纸、技术参数及使用说明柔性防水套管型号:GRT型、A型、B型,GRT是厂标型号,A 型、B型是国标型号。
柔性防水套管执行标准:《S312》和《02S404》,《02S404》代替《S312》,在《02S404》标准中柔性防水套管分:A型和B型。
柔性防水套管是一种预埋件,所以俗称:穿墙套管。
柔性防水套管的作用是:预埋在有地震设防要求的水池或建筑物的墙体内,为以后穿管道,承受管道振动、管道变形做好防护功能。
柔性防水套管密封圈分O型密封圈和锥形密封圈,O型密封圈使用在一般防水要求的地区,锥形密封圈使用在有严密的防水要求的地区,因为锥形密封圈的密封面积大,使用时与法兰压盖形成锥度受力,受力越大密封越紧;密封圈的材质是:NBR丁晴橡;柔性防水套管其它材质为:Q235碳钢。
柔性防水套管的适用墙厚国标是:300mm,但是这个尺寸也可以根据工况的实际需求改变。
防水套管再设计和制作时要严格遵守防水套管设计图纸和技术参数,不得随意修改,那么有什么的设计要求那。
1、防水套管的设计尺寸均以毫米计。
2、Ⅱ型刚性防水套管,适用于铸铁管,也适用于非金属管,但应根据采用管材的管壁厚度修正有关尺寸。
3、翼环及钢套管加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。
4、Ⅱ型套管尺寸表内所列之材料重量为钢套管(套管长度L值按200mm计算)及翼环之重量。
钢套管及翼环用A3材料制作,T42焊条焊接。
5、Ⅱ型套管穿墙处之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,其浇注混凝土范围,Ⅱ型套管应比翼环直径(D4)大200mm,而且必须将套管一次浇固于墙内。
套管内的填料应紧密捣实。
6、Ⅱ型防水套管处的混凝土墙厚,应不小于200mm,否则应使墙壁一边或两边加厚,加厚部分的直径,最小应比翼环直径(D4)大200mm防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的,常用防水套管分为刚性和柔性两种。
02S404或S312标准图集
柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件,一般生产企业是根据建筑科学研究院研制设计的S312/02S404标准图集制造的。
柔性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。
一般在做水池的时候要用到套管,它是管道通向水池的通道。
但是普通的套管很难密封,从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。
只用防水套管的话解决了套管与墙壁之间的漏水,还不能解决套管与管道之间的密封,柔性防水套管正好可以解决两种问题。
套管可分为:普通套管-比要用的管道粗2-4厘米,固定在墙或板内,管道从中通过。
柔性套管-就是在套管与管道之间用柔性材封堵起到密封效果。
钢性套管-就是套管与管道间用钢性材料封堵达到密封效果。
防水套管-就是套管所使用的环境是防止液体漏出或漏入的地方(比如水池、化粪池、地下室等),就是在套管外壁增加不少于1圈的防水翼,这样套管浇筑在墙体内时就成为一个整体,不会因胀缩因数而出现裂纹而渗漏。
产品分类:根据与标准图集可以分为:国标和非标。
国标型防水套管是指完全按照建设部相关的02S404或S312标准图集选材和生产,对法兰厚度、翼环厚度、管径与厚度都有严格的要求。
非标则是在外形和大概结构符合标准图集的情况下,选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求,严格来说,这些是不合格的产品,当然,一定程度内的放宽标准不至于影响使用,但过分的放宽标准则回影响到使用性能。
根据图集可以分为:S312型柔性防水套管和02S404型柔性防水套管。
二者在外形尺寸、结构形式上都有不同。
说明:1.柔性填料材料:沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。
2.密封膏:聚硫密封膏,聚胺脂密对膏3.套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(D5)大200,而且必须将套管一次浇固于墙内。
防水套管图集
工程中常用的防水套管都是依据02S404防水套管图集设计生产,此图集由中国建筑标准设计研究院出版,图集中对防水套管的尺寸、厚度、做法等都有严格的要求,具体参数如下:
柔性防水套管A型安装图:
柔性防水套管B型安装图:
柔性防水套管尺寸表:
刚性防水套管A型安装图:
刚性防水套管B型安装图:
刚性防水套管尺寸表:
此防水套管图集仅为工程人员提供数据参考,具体应根据现场施工情况而定。
若有疑问可向河南中天管道配件有限公司咨询。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭
套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品广泛用于给水排水、污水处理、电力冶金、城建、石油化工等大中型工程,产品严格按照国家标准设计生产,特殊规格型号可按用户需要和要求订做。
欢迎广大用户致电详询。

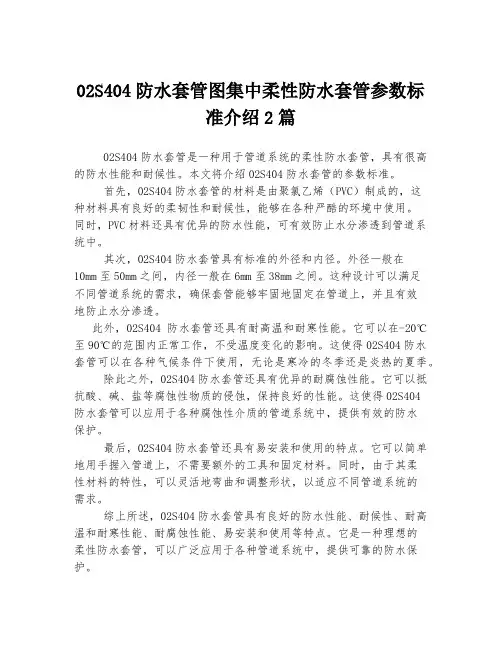

02S404防水套管图集中柔性防水套管参数标准介绍
02S404防水套管图集中柔性防水套管参数标准介绍2篇02S404防水套管是一种用于管道系统的柔性防水套管,具有很高的防水性能和耐候性。
本文将介绍02S404防水套管的参数标准。
首先,02S404防水套管的材料是由聚氯乙烯(PVC)制成的,这种材料具有良好的柔韧性和耐候性,能够在各种严酷的环境中使用。
同时,PVC材料还具有优异的防水性能,可有效防止水分渗透到管道系统中。
其次,02S404防水套管具有标准的外径和内径。
外径一般在10mm至50mm之间,内径一般在6mm至38mm之间。
这种设计可以满足不同管道系统的需求,确保套管能够牢固地固定在管道上,并且有效地防止水分渗透。
此外,02S404防水套管还具有耐高温和耐寒性能。
它可以在-20℃至90℃的范围内正常工作,不受温度变化的影响。
这使得02S404防水套管可以在各种气候条件下使用,无论是寒冷的冬季还是炎热的夏季。
除此之外,02S404防水套管还具有优异的耐腐蚀性能。
它可以抵抗酸、碱、盐等腐蚀性物质的侵蚀,保持良好的性能。
这使得02S404防水套管可以应用于各种腐蚀性介质的管道系统中,提供有效的防水保护。
最后,02S404防水套管还具有易安装和使用的特点。
它可以简单地用手握入管道上,不需要额外的工具和固定材料。
同时,由于其柔性材料的特性,可以灵活地弯曲和调整形状,以适应不同管道系统的需求。
综上所述,02S404防水套管具有良好的防水性能、耐候性、耐高温和耐寒性能、耐腐蚀性能、易安装和使用等特点。
它是一种理想的柔性防水套管,可以广泛应用于各种管道系统中,提供可靠的防水保护。
柔性防水套管图集
柔性防水套管图集/卫生间防水细部要求时间:2011-05-03 00:12来源:unknown 作者:admin 点击:13次(三)涂膜防水层施工hb厨卫专用防水涂料一般厚度为1.1mm,1.5mm,2.0mm,根据设计厚度不同,可分成两遍或三遍进行涂膜施工卫生间防水一般要求出门洞300mm,与甲方结算时,甲方要求提供规范、图集或工艺 ...(三)涂膜防水层施工hb厨卫专用防水涂料一般厚度为1.1mm,1.5mm,2.0mm,根据设计厚度不同,可分成两遍或三遍进行涂膜施工卫生间防水一般要求出门洞300mm,与甲方结算时,甲方要求提供规范、图集或工艺标准的对应要求,但我查遍规范,均无此要求,请高手帮忙,提供一本提到此要求的正规出版物名称并注明是那一条款,如某某规范7.9.1条谢谢!!!!没有最佳答案没有的吧做卫生间防水非常重要的一道工序,防水施工宜用涂膜防水.防水材料性能应符合国家现行有关标准的规定,并应有产品合格证书;基层表面应平整,不得有空鼓、起砂、开裂等缺陷,基层含水率应符合防水材料的施工要求;防水层应从地面延伸到墙面,高出地面250mm.浴室靠淋浴头墙面的防水层高度不得低于1800mm;涂膜防水层涂刷均匀,一般厚度不得小于1.5mm,涂膜防水表面不起泡、不流淌、平整无凹凸,与管件、洁具地脚、地漏、排水口接缝严密收头圆滑不渗漏.防水工程结束后必须要做24小时蓄水实验不管有没有明文规定,只要是装修公司都会按照这样的标准来做的,这已经是行业的惯例了,如果达不到,可以视为不合格厨厕防水施工工艺及控制要点一、施工准备(一)作业条件1.厨厕间楼地面垫层已完成,穿过厨厕间地面及楼面的所有立管、套管已完成,并己固定牢固,经过验收管周围缝隙用1∶2∶4 豆石混凝土填塞密实(楼板底需吊模板)2.厨厕间楼地面找平层已完成,标高符合要求,表面应抹平压光、坚实平整,无空鼓、裂缝、起砂等缺陷,含水率不大于9%3.找平层的泛水坡度应在2% (即1∶50),以上不得局部积水,与墙交接处及转角处、管根部,均要抹成半径为100mm 的均匀一致、平整光滑的小圆角、要用专用抹子凡是靠墙的管根处均要抹出5%(1∶20)坡度,避免此处积水4.涂刷防水层的基层表面,应将尘土、杂物清扫干净,表面残留灰浆硬块及高出部分应刮平,扫对管根周围不易清扫的部位,应用毛刷将灰尘等清除,如有坑洼不平处或阴阳角未抹成圆弧处,可用众霸胶∶水泥∶砂=1∶1.5∶2.5 砂浆修补5.基层做防水涂料之前,在突出地面和墙面的管根、地漏排水口、阴阳角等易发生渗漏的部位,应做附加层增补6.厨厕间墙面按设计要求及施工规定(四周至少上卷300mm)有防水的部位,墙面基层抹灰要压光,要求平整,无空鼓、裂缝、起砂等缺陷穿过防水层的管道及固定卡具应提前安装,并在距管50mm 范围内凹进表层5mm,管根做成半径为10mm 的圆弧7.根据墙上的50cm 标高线,弹出墙面防水高度线,标出立管与标准地面的交界线,涂料涂刷时要与此线平8.厨厕间做防水之前必须设置足够的照明设备(安全低压灯等)和通风设备9.防水材料一般为易燃有毒物品,储存、保管和使用要远离火源,施工现场要备有足够的灭火器材,施工人员要着工作服,穿软底鞋,并设专业工长监管10.环境温度保持在+5℃以上11.操作人员应经过专业培训,持证上岗,先做样板间,经检查验收合格,方可全面施工二)材质要求hb厨卫专用防水涂料是在防水涂料市场中的一次飞跃,它既具有sbs改性沥青卷材良好的耐候性、防水性、稳定性等优点,又易于成型为一整体防水膜,是理想的防水材料该产品是以石油沥青为基料,高分子聚合物改性,与增塑剂和填充料制成的高性能、低价格的厚质涂料其性能指标如下:hb厨卫专用防水涂料性能技术指标性能指标固含量:% ≥ 43低温柔性:℃ -10 -15耐热性:℃ 80不透水性:mpa 0.1,30min不透水粘结强度: ≥ 0.2延伸性: mm 无处理≥ 5 热、紫、碱≥ 3.5耐碱性:23±2℃温度下,ca(oh)2饱和液浸泡7d耐酸性:23±2℃温度下,2%h2so4溶液浸泡7d干燥时间:h ≤表干2 实干10(三)工器具主要机具:电动搅拌器、搅拌捅、小漆桶、塑料刮板、铁皮小刮板、橡胶刮板、弹簧秤、毛刷、滚刷、小抹子、油工铲刀、笤帚等二、质量要求(一)主控项目1.防水材料符合设计要求和现行有关标准的规定2.排水坡度、预埋管道、设备、固定螺栓的密封符合设计要求3.地漏顶应为地面最低处,易于排水,系统畅通(二)一般项目1.排水坡、地漏排水设备周边节点应密封严密,无渗漏现象2.密封材料应使用柔性材料,嵌填密实,粘结牢固3.防水涂层均匀,不龟裂,不鼓泡4.防水层厚度符合设计要求三、工艺流程hb厨卫专用防水涂料施工工艺流程:基层清理→细部附加层施工→第一层涂膜→第二层涂膜→第三层涂膜→第一次试水→保护层施工→第二次试水→工程质量验收四、操作工艺(一)基层清理涂膜防水层施工前,先将基层表面上的灰皮用铲刀除掉,用笤帚将尘土、砂粒等杂物清扫干净,尤其是管根,地漏和排水口等部位要仔细清理如有油污时,应用钢丝刷和砂纸刷掉基层表面必须平整,凹陷处要用水泥腻子补平(二)细部附加层施工1.打开包装桶后先搅拌均匀严禁用水或其他材料稀释产品2.细部附加层施工:用油漆刷蘸搅拌好的涂料在管根、地漏、阴阳角、等容易漏水的薄弱部位均匀涂刷,不得漏涂(地面与墙角交接处,涂膜防水上卷墙上250mm 高)常温4h 表干后,再刷第二道涂膜防水涂料,24h 实干后)即可进行大面积涂膜防水层施工,每层附加层厚度宜为0.6mm1.打开包装桶先搅拌均匀2. 第一层涂膜:将已搅拌好的hb厨卫专用防水涂料用塑料或橡胶刮板均匀涂刮在已涂好底胶的基层表面上,厚度为0.6mm,要均匀一致,刮涂量以0.6~0.8kg/m2 为宜,操作时先墙面后地面,从内向外退着操作3.第二道涂膜:第一层涂膜固化到不粘手时,按第一遍材料施工方法,进行第二道涂膜防水施工为使涂膜厚度均匀,刮涂方向必须与第一遍刮涂方向垂直,刮涂量比第一遍略少,厚度为0.5mm 为宜4.第三层涂膜:第二层涂膜固化后,按前述两遍的施工方法,进行第三遍刮涂,刮涂量以0.4~0.5k/m2 为宜(如设计厚度为1.5mm 以上时,可进行第四次涂刷)5.撤粗砂结合层:为了保护防水层,地面的防水层可不撤石渣结合层,其结合层可用1:1 的108 胶或众霸胶水泥浆进行扫毛处理,地面防水保护层施工后,在墙面防水层滚涂一遍防水涂料,未固化时,在其表面上撤干净的2~3mm 砂粒,以增加其与面层的粘结力6.保护层或饰面层施工(四)防水层细部施工防水层细部做法如下图:1.管根与墙角1—楼板, 2—找平层(管根与墙角做半径r=10mm 圆弧,凡靠墙的管根处均抹出5%坡度)3—防水附加层(宽150mm,墙角高100mm,管根处与标准地面平) 4—防水层5—防水保护层6—地面面层2、地漏处细部做法1—模板2—找平层(管根与墙角做半径r=10mm 圆弧) 3—防水附加层(宽150mm, 管根处与标准地面平) 4—防水层5—防水保护层6—地面面层3、门口细部做法1—楼板2—找平层(转角处做成半径r=10mm 圆弧) 3—防水附加层(宽150mm, 高与地面) 4—防水层(出外墙面250mm) 5—防水保护层6—地面面层(五)涂膜防水层的验收根据防水涂膜施工工艺流程,对每道工序进行认真检查验收,做好记录,须合格方可进行下道工序施工防水层完成并实干后,对涂膜质量进行全面验收,要求满涂,厚度均匀一致,封闭严密,厚度达到设计要求(做切片检查)防水层无起鼓、开裂、翘边等缺陷经检查验收合格后可进行蓄水试验,(水面高出标准地20mm),24h 无渗漏,做好记录,可进行保护层施工(六)成品保护1.涂膜防水层操作过程中,操作人员要穿平底鞋作业,穿肌面及墙面等处的管件和套管、地漏、固定卡子等,不得碰损、变位涂防水涂膜施工时,不得污染其它部位的墙地面、门窗、电气线盒暖卫管道、卫生器具等2.涂膜防水层每层施工后,要严格加以保护,在厨卫间门口要设醒目的禁入标志,在保护层施工之前,任何人不得进入,也不得在上面堆放杂物,以免损坏防水层3.地漏或排水口在防水施工之前,应采取保护措施,以防杂物进入,确保排水畅通,蓄水合格,将地漏内清理干净4.防水保护层施工时,不得在防水层上拌砂浆,铺砂浆时铁锹不得触及防水层,要精工细做,不得损坏防水层(七)应注意的质量问题1.涂膜防水层空鼓、有气泡:主要是基层清理不干净,涂刷不匀或者找平层潮湿,含水率高于9%;涂刷之前未进行含水率检验,造成空鼓,严重者造成大面积鼓包因此在涂刷防水层之前,必须将基层清理干净,并保证含水率合适2.地面面层施工后,进行蓄水试验,有渗漏现象:主要原因是穿过地面和墙面的管件、地漏等松,烟风道下沉,撕裂防水层;其它部位由于管根松动或粘结不牢、接触面清理不干净产生空隙,接槎、封口处搭接长度不够,粘贴不紧密;做防水保护层时可能损坏防水层:第一次蓄水试验蓄水深度不够因此要求在施工过程中,对相关工序应认真操作,加强责任心,严格按工艺标准和施工规范进行操作涂膜防水层施工后,进行第一次蓄水试验,蓄水深度必须高于标准地面20mm,24h 不渗漏为止,如有渗漏现象,可根据渗漏具体部位进行修补,甚至于全部返工地面面层施工后,再进行第二遍蓄水试验,24h 无渗漏为最终合格, 填写蓄水检查记录3.地面排水不畅:主要原因是地面面层及找平层施工时未按设计要求找坡,造成倒坡或凹凸不平而存水因此在涂膜防水层施工之前,先检查基层坡度是否符合要求,与设计不符时,应进行处理再做防水,面层施工时也要按设计要求找坡4.地面二次蓄水试验后,已验收合格,但在竣工使用后仍发现渗漏现象:主要原因是卫生器具排水与管道承插口处未连接严密,连接后未用建筑密封膏封密实,或者是后安卫生器具的固定螺丝穿透防水层而未进行处理在卫生器具安装后,必须仔细检查各接口处是否符合要求,再进行下道工序要求卫生器具安装后,注意成品保护装修这方面貌似还真没有这样的条款所谓的标准其实都是公司自定的合同上为什么会没有呢?既然甲方已经同意你的说法,确实也没有这方面的明文规定,只能表明他不愿意为多出的300mm的防水付钱的法规的规定法规的规定古典风格的股份大哥大哥大哥大哥大哥道德规范的规定法规的规定郭德纲的郭德纲的郭德纲的大哥大哥大哥大哥大哥大哥装修这种东西没什么很严格的标准,如果都按照国标来要求的话,那大家都不用混了我觉得这种事情应该事先跟业主沟通的明明白白的,之后大家都省事免得他认为你坑了他,你也觉得冤枉Welcome To Download !!!欢迎您的下载,资料仅供参考!。
02S404柔性防水套管A型结构安装图及尺寸重量说明
02S404柔性防水套管A型结构安装图材料表见下页02S404柔性防水套管A型结构材料表02S404柔性防水套管A型结构说明1)当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵2)套管穿墙处如遇非混凝士墙壁时,应局部改用混凝士墙壁,其浇注范围应比翼环直径(D5)大200,而且必需将套管一次浇固于墙内.3)穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+2004)套管的重量以L=300计算,如墙厚大于300时,应另行计算02S404柔性防水套管B型结构安装图02S404柔性防水套管B 型结构材料表序号 名称 数量 材料 备注 1 法兰套管 1 Q235-A 焊接件2 密封圈1型 2 橡胶 密封圈2型 1 橡胶3 法兰压盖 1 Q235-A 焊接件4 螺柱 N 4.8 GB897-88A 5螺母N4GB/T41-2000材料表见下页:rcs=iV] 1 M ——1\'IC20 aoOJ■S12L>300®ifm1002S404 柔性防水套管B 型结构说明5) 当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵6) 套管穿墙处如遇非混凝士墙壁时,应局部改用混凝士墙壁,其浇注范围应比翼环直径(D5) 大200,而且必需将套管一次浇固于墙内.7) 穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+2008) 套管的重量以L=300 计算,如墙厚大于300 时,应另行计算02S404柔性防水套管尺寸重量表见下页:。
02S404防水套管图集
02S404防水套管图集是由中国建筑标准设计研究院出版设计,工程中用到的柔性防水套管、刚性防水套管都应严格遵循本图集的
设计标准。
为方便广大用户查阅,特将02S404图集中的重点页面
筛选出来供大家参考。
柔性防水套管A型安装图:
柔性防水套管B型安装图:
柔性防水套管尺寸表:
刚性防水套管A型安装图:
刚性防水套管B型安装图:
刚性防水套管尺寸表:
02S404防水套管图集仅为工程人员提供数据参考,若有其他疑问还需向厂家咨询。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭
套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品严格按照国家标准图集设计生产,特殊规格型号可按用户需求订做加工,河南中天管道配件有限公司将携手百度为广大用户做更好的产品,更完善的服务。
防水套管图集
工程中常用的防水套管都是依据02S404防水套管图集设计生产,此图集由中国建筑标准设计研究院出版,图集中对防水套管的尺寸、厚度、做法等都有严格的要求,具体参数如下:
柔性防水套管A型安装图:
柔性防水套管B型安装图:
柔性防水套管尺寸表:
刚性防水套管A型安装图:
刚性防水套管B型安装图:
刚性防水套管尺寸表:
此防水套管图集仅为工程人员提供数据参考,具体应根据现场施工情况而定。
若有疑问可向河南中天管道配件有限公司咨询。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭
套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品广泛用于给水排水、污水处理、电力冶金、城建、石油化工等大中型工程,产品严格按照国家标准设计生产,特殊规格型号可按用户需要和要求订做。
欢迎广大用户致电详询。
柔性防水套管的选用和安装
柔性防水套管怎样选用防水套管分按照结构形式分为柔性防水套管、刚性防水套管及刚性防水翼环三种类型。
柔性防水套管管适用于有地震设防要求的地区、管道穿墙承受振动和管道伸缩变形、或有严密防水要求的构(建)筑物,一般适用于水池或穿内墙,用于穿构(建)筑物外墙。
防水圈适用于一般的防水要求,适用于较严密的防水要求。
适用温度范围:-20℃-+80℃。
当穿墙管与泵或增压设备的进、出管道连接时,宜在连接处设置柔性连接。
柔性防水套管安装说明:1、当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵。
2、套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇筑范围应比翼环直径(D5)大200,而且必须将套管一次浇筑于内墙。
3、穿墙处混凝土墙壁后应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+200。
4、套管的重量以L=300计算,如墙后大于300时,应另行计算。
5、柔性填料材料:沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。
6、密封膏:聚硫密封膏、聚氨酯密封膏。
7、焊接结构尺寸公差于形位公差按照JB/T5000.3-1998执行。
焊接采用手工电弧焊,焊条型号E4303,牌号J422。
焊缝坡口得基本形状于尺寸按照GB985-88执行。
8、当套管采用卷制成型时,周厂允许偏差为:D2≤600,D2>600±0.0035D2。
柔性防水套管使用说明柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件,一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
柔性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。
柔性防水套管安装常见的方法:“随土建施工一齐安装”——管道穿混凝土构造的剪力墙基础、穿梁、穿异型柱时,应随土建一齐安装。
原因是,预留孔洞后,套管与混凝土之间的二次浇注不好处理;有的无法处理,如地下室基础混凝土剪力墙上安装刚性防水套管。
02S404 防水套管
02S404 防水套管一、概述02S404防水套管是一种用于管道穿墙、屋面等部位的防水构造,主要分为柔性防水套管和刚性防水套管两种类型。
柔性防水套管除了外部三道翼环和压盖,内部还有档圈、密封圈,主要用于有减震需要或有严密防水要求的管路,刚性防水套管是钢管外加焊翼环,装于墙内,用于一般管道的穿墙和防水¹。
二、结构2.1 柔性防水套管柔性防水套管由钢制外壳、档圈、密封圈、压盖和螺栓等组成,如图1所示。
外壳由三道翼环组成,分别为内翼环、中翼环和外翼环。
内翼环与中翼环之间为档圈槽,中翼环与外翼环之间为密封圈槽。
档圈为金属弹性件,用于固定和支撑密封圈。
密封圈为橡胶制品,用于与穿过的管道形成密封。
压盖为钢制件,用于压紧密封圈,并与外壳通过螺栓连接。
![图1 柔性防水套管结构示意图](^4^)2.2 刚性防水套管刚性防水套管由钢制外壳和焊翼环组成,如图2所示。
外壳为钢管,其长度应大于墙厚,并在两端分别焊接一个翼环。
翼环为钢板制品,用于与墙体形成嵌固。
![图2 刚性防水套管结构示意图]三、安装3.1 柔性防水套管柔性防水套管的安装步骤如下:根据设计要求,在墙体上开设穿孔,并清理孔内杂物。
将柔性防水套管插入穿孔,并调整其位置和方向,使其与穿过的管道保持一定的间隙。
在柔性防水套管两端分别安装档圈和密封圈,并将其放入相应的槽内。
在柔性防水套管两端分别安装压盖,并用螺栓将其与外壳紧固。
在柔性防水套管两端分别涂抹适量的灰浆或其他填充材料,并使其与墙体平齐。
对柔性防水套管进行检测和验收。
3.2 刚性防水套管刚性防水套管的安装步骤如下:根据设计要求,在墙体上开设穿孔,并清理孔内杂物。
将刚性防水套管插入穿孔,并调整其位置和方向,使其与穿过的管道保持一定的间隙。
在刚性防水套管两端分别涂抹适量的灰浆或其他填充材料,并使其与墙体平齐。
对刚性防水套管进行检测和验收。
四、检测4.1 柔性防水套管柔性防水套管的检测方法如下:观察柔性防水套管的外观,检查其是否有损坏、变形、锈蚀等缺陷,以及是否与墙体和穿过的管道配合良好。
02S404防水套管图集中柔性防水套管参数标准介绍
防水套管图集中柔性防水套管参数标准介绍02S404防水套管图集是制防水套管的标准依据,该图集经中华人民共和国建设部批准,由北京市市政工程设计研究总院主编,由中国建筑标准设计研究院出版,从2002年12月1日开始实行。
在此仅对该图集第7页的柔性防水套管尺寸、重量表做一简单介绍,方便用户选择合适的防水套管。
该图表中的DN是防水套管的通径,D1是设计通过的排水管外径,比如外径为108mm的排水管,应该使用的防水套管型号就是DN100。
D2是该型号防水套管的管子外径。
D3是该型号防水套管法兰压盖的内径,也等于第10页表中的d1挡圈内径,这个数值也就是该防水套管可以通过的最大排水管外径,排水管外径不能大于这个数,一般也不会等于这个数,如果排水管外径等于法兰压盖内径的话,那排水管很难插进去,排水管稍有变形就肯定通不过。
D4是法兰压盖上面螺栓孔中心距。
D5是法兰外径,也就是这个防水套管的最大外径。
l是法兰压盖上面短管的长度。
l0是密封圈的厚度,l1、l2、δ1可以不去考虑。
δ2是该防水套管的管子厚度,是衡量防水套管质量有略、有无偷工减料的重点。
n-m 是螺栓的数量和型号。
后面是防水套管的重量。
开发、生产给排水管道配件的专业公司,主要产品有:防水套管系列、伸缩接头系列、可曲挠橡胶接头系列、传力接头系列、伸缩器系列、补偿器系列、鸭嘴阀系列等,还可来样品、图纸订做各种产品。
我公司产品严格按照国家标准规范设计生产,所有产品均由持证焊工焊接,所有产品均做到焊缝均匀,饱满、不漏水。
我公司产品具有安装方便、性能优越、使用寿命长等性能。
给工程施工、维修带来了极大的方便和效益。
公司产品被广泛用于自来水供水、排水、污水处理、火电、核电、冶金、石油化工、城建、环保各大中型企业等领域的基础工程建设中。
柔性防水套管安装图
柔性防水套管广泛应用于建筑、化工、石油、水处理等各个领域,正确安装柔性防水套管可以提高其使用性能和使用年限,是管道正常运行的基本保障。
柔性防水套管安装分为预埋、管道安装、封堵三个步骤,具体如下:一、预埋1、柔性防水套管预埋前,应先把法兰压盖、螺丝及密封圈拿掉,以备管道安装时使用。
2、当主体结构钢筋绑扎好后,按照施工图中的标高几何尺寸找准位置,然后将柔性防水套管置于钢筋中,应用三方以上钢筋夹紧固定焊接在钢筋网中,不得歪斜。
浇筑前要对套管法兰上的螺丝孔进行密封保护,以防止砂浆灌入螺丝孔影响后期管道安装。
3、待预埋完成彻底凝固后,要对防水套管进行漏水试验,确保工程质量,最后方可进行管道的安装。
二、管道安装1、管道安装前,要把螺栓全部装入套管法兰中并紧固。
2、当管道穿过柔性防水套管时,先将密封圈、法兰压盖套在管道上,并移动至套管预埋位置。
3、当管道穿过套管到达安装位置后,可先将密封圈填入套管和管道的环形间隙,然后将法兰压盖对准位置放入,并使用螺栓固定,螺栓应均匀对称地拧紧。
若套管和管道的环形间隙偏差较大,应在靠近构(建)筑物墙体处设置必要的管道支架或支墩,保证其环形间隙均匀,套管法兰和法兰压盖轴线同心,从而提高橡胶密封圈的密封性能和使用寿命。
三、封堵当管道安装完毕后,要对套管和管道间的环形间隙进行封堵操作,首先用柔性填缝材料填入环形间隙并捣实,然后,端部用密封膏嵌缝即可。
用于饮用水水池安装时,其密封圈、密封膏、防护涂料等应无毒,符合GB/T17219-1998标准的规定,且通过国家、地区卫生防疫检疫权威机构的检测。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等管道配件。
柔性防水套管防水套管图集
柔性防水套管防水套管图集
柔性防水套管(A型)安装
说明:
1、当迎水面为腐蚀性介质时,可采用封堵将缝隙封堵,做法见本图集“柔性防水套管(B型)安装图”。
2、套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围比翼环直径(D5)大200,而且必须将套管一次浇固于墙内。
3、穿管处混凝土墙厚应不小于300,否则应使墙壁一边厚或两边加厚,加厚部分的直径至少为D5+200。
4、套管的重量以L=300计算,如墙厚大于300时,应另行计算。
金华市婺城区富淳金属防水套管厂仔细讲解。
欢迎来电咨询。
柔性套管图集
柔性套管图集指的是中国建筑标准设计研究院出版的02S404防水套管图集中的5-14页部分,此部分对柔性防水套管做出了详细的阐述,为广大用户合理使用柔性防水套管提供了参考依据,具体如下:
柔性防水套管A型安装图:
柔性防水套管B型安装图:
法兰压盖做法:
柔性防水套管尺寸表:
此柔性套管图集对柔性防水套管的尺寸、厚度、做法都给出了详尽的数据,为工程设计、施工人员提供了数据参考,若有其他更多疑问可向河南中天管道配件有限公司咨询。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品严格按照国家标准设计生产,特殊规格型号可按用户要求订做或来图加工。
河南中天管件欢迎广大用户莅临指导。
什么是柔性防水套管
什么是柔性防水套管柔性防水套管是一种具有良好柔韧性和防水性能的管道保护材料,广泛应用于建筑工程、市政管道、电力通讯等领域。
它具有优异的防水、防腐、耐磨、耐压、耐高温等特性,能够有效保护管道免受外部环境的侵蚀和损坏,延长管道的使用寿命,降低维护成本,提高工程质量。
本文将从柔性防水套管的材料特性、应用领域、安装方法等方面进行介绍,以便更深入地了解这种管道保护材料的优势和作用。
一、材料特性。
柔性防水套管通常采用橡胶、聚氯乙烯(PVC)、聚乙烯(PE)等材料制成,具有柔韧性好、耐腐蚀、耐磨损、耐高温等特点。
它们可以根据不同的使用环境和要求进行选择,保证管道在各种恶劣条件下的正常运行。
此外,柔性防水套管还具有优异的防水性能,能够有效阻止地下水、雨水等外部水分对管道的侵蚀,保护管道免受腐蚀和损坏。
二、应用领域。
柔性防水套管广泛应用于建筑工程、市政管道、电力通讯等领域。
在建筑工程中,它可以用于地下排水管道、屋顶防水、地下室防水等方面,保护建筑物免受地下水、雨水等水分的侵蚀。
在市政管道领域,柔性防水套管可以用于污水管道、给水管道、燃气管道等的保护,延长管道的使用寿命,减少维护和更换的频率。
在电力通讯领域,柔性防水套管可以用于电缆保护、通信线路保护等方面,保证电力和通讯设备的正常运行。
三、安装方法。
柔性防水套管的安装方法相对简单,一般分为预制和现场施工两种方式。
预制柔性防水套管是在工厂进行生产加工,然后运输到现场进行安装,安装速度快,质量易控制。
现场施工则是直接在现场进行套管的加工和安装,适用于一些特殊形状的管道保护。
在安装过程中,需要注意保证套管的密封性和牢固性,避免出现漏水、脱落等问题。
四、总结。
柔性防水套管作为一种重要的管道保护材料,在建筑工程、市政管道、电力通讯等领域发挥着重要作用。
它具有优异的防水、防腐、耐磨、耐压、耐高温等特性,能够有效保护管道免受外部环境的侵蚀和损坏,延长管道的使用寿命,降低维护成本,提高工程质量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
创作编号:
GB8878185555334563BT9125XW
创作者:凤呜大王*
一、柔性防水套管简介:
柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件,一般生产企业是根据建筑科学研究院研制设计的S 312、02S404标准图集制造的。
柔性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。
一般在做水池的时候要用到套管,它是管道通向水池的通道。
但是普通的套管很难密封,从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。
只用防水套管的话解决了套管与墙壁之间的漏水,还不能解决套管与管道之间的密封,柔性防水套管的使用性能和设计原理则是解决这两种问题。
二、柔性防水套管的分类:
根据标准图集可以分为:国标和非标。
国标型防水套管是指完全按
照建设部相关的02S404或02S312标准图集选材和生产,对法兰厚度、翼环厚度、管径与厚度都有严格的要求。
非标则是在外形和大概结构符合标准图集的情况下,选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求,严格来说,这些是不合格的产品,当然,一定程度内的放宽标准不至于影响使用。
柔性防水套管细分为两种型号:
1、A型防水套管
2、B型防水套管
两者区别在与A型防水套管穿墙后直接使用,B型在穿墙后尾部添
加填料(柔性填料材料:沥清、麻丝、聚苯乙烯板)。
三、柔性防水套管的规格:
DN15mm—DN3200mm
四、防水套管说明:
1、柔性填料材料:沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。
2、密封膏:聚硫密封膏,聚胺脂密对膏
3、套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,
其浇注范围应比翼环直径(D5)大200,而且必须将套管一
次浇固于墙内。
4、穿管处混凝土墙厚应小于300,否则应使墙壁一边加厚或两
边加厚,加厚部分的直径至少为D5+200。
5、套管的重量以L=300计算如墙厚大于300时,应另行计算。
五、防水套管使用注意事项说明:
1、柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严
密防水要求的构筑物。
2、套管穿墙处之墙壁,如遇非混凝土墙壁时应改用混凝土墙
壁,共浇注混凝土范围应比翼环直径大200mm,而且必
须将套管一次浇固于墙内。
3、表中DN尺寸和墙厚尺寸可根据用户需要生产,定货时请
注明通径、管外径、墙厚。
安装图集:
02S404柔性防水套管
02S404柔性防水套管材料表
序号名称数量材料备注
1 法兰套管 1 Q235-A 焊接件
创作编号:
GB8878185555334563BT9125XW
创作者:凤呜大王*。
