常用电气控制电路知识讲解
常用电气控制电路
常用电气控制电路1.控制柜内电路的一般排列和标注规律为便于检查三相动力线布置的对错,三相电源L1、L2、L3在柜内按上中下、左中右或后中前的规律布置。
L1、L2、L3三相对应的色标分别为黄、绿、红,在制作电气控制柜时要尽量按规范布线。
二次控制电路的线号,一般的标注规律是:用电装置(如交流接触器)的右端接双数排序,左端按单数排序。
二次控制电路的线号编排如图1所示。
动力线与弱点信号线要尽量远离,如传感器、PLC、DCS 集散控制系统、PID控制器等信号线,如果不能做到远离,要尽量垂直交叉。
弱电线缆最好单独放入一个金属桥架内,所有弱电信号的接地端都在同一点接地,且与强电的接地分离。
常用电气控制电路图1 二次控制电路的线号编排2.电动机起停控制电路该电路可以实现对电动机的起停控制,并对电动机的过载和短路故障进行保护,电动机起停控制电路如图2所示。
图2 电动机起停控制电路在图2中,L1、L2、L3是三相电源,信号灯HL1用于指示L2和L3两相电源的有无,电压表V指示L1和L3相之间的线电压,熔断器FU1用于保护控制电路(二次电路)避免电路短路时发生火灾或损失扩大。
合上断路器QF1,二次电路得电,按下起动按钮(绿色)SB2,交流接触器KM1的线圈通电,交流接触器的主触点KM1的辅助触头KM1-1闭合,电动机M1通电运转。
由于KM1-1触头已闭合,即使起动按钮SB2抬起,KM1的线圈也将一直有电。
KM1-1的作用是自锁功能,即使SB2抬起也不会导致电动机的停止,电动机起动运行。
按下停止按钮SB1,KM1的线圈断电,KM1-1和KM1触头放开,电动机停止,由于KM1-1已经断开,即使停止按钮SB1抬起,KM1的线圈也仍将处于断电状态,电动机M1正常停止。
当电动机内部或主电路发生短路故障时,由于出现瞬间几倍于额定电流的大电流而使断路器QF1迅速跳闸,使电动机主电路和二次电路断电,电动机保护停止。
当电动机发生过载时,电动机电流超出正常额定电流一定的百分比,热继电器FR1发热,一定时间后,FR1的常闭触头FR1-1断开,KM1线圈断电,KM1-1和KM1主触头断开,电动机保护停止。

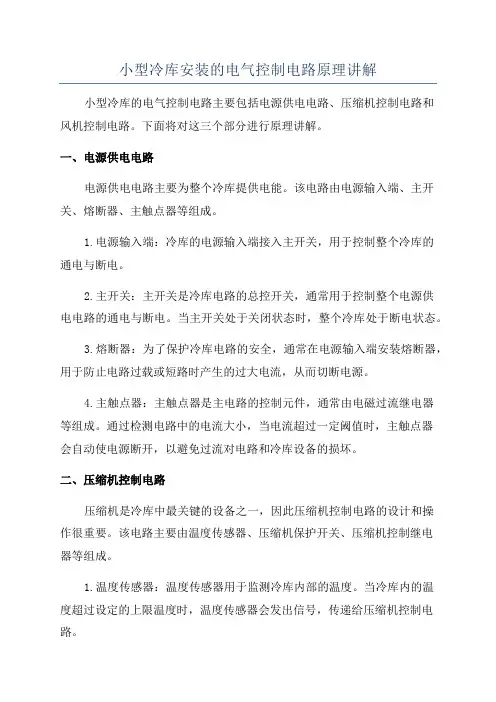

小型冷库安装的电气控制电路原理讲解
小型冷库安装的电气控制电路原理讲解小型冷库的电气控制电路主要包括电源供电电路、压缩机控制电路和风机控制电路。
下面将对这三个部分进行原理讲解。
一、电源供电电路电源供电电路主要为整个冷库提供电能。
该电路由电源输入端、主开关、熔断器、主触点器等组成。
1.电源输入端:冷库的电源输入端接入主开关,用于控制整个冷库的通电与断电。
2.主开关:主开关是冷库电路的总控开关,通常用于控制整个电源供电电路的通电与断电。
当主开关处于关闭状态时,整个冷库处于断电状态。
3.熔断器:为了保护冷库电路的安全,通常在电源输入端安装熔断器,用于防止电路过载或短路时产生的过大电流,从而切断电源。
4.主触点器:主触点器是主电路的控制元件,通常由电磁过流继电器等组成。
通过检测电路中的电流大小,当电流超过一定阈值时,主触点器会自动使电源断开,以避免过流对电路和冷库设备的损坏。
二、压缩机控制电路压缩机是冷库中最关键的设备之一,因此压缩机控制电路的设计和操作很重要。
该电路主要由温度传感器、压缩机保护开关、压缩机控制继电器等组成。
1.温度传感器:温度传感器用于监测冷库内部的温度。
当冷库内的温度超过设定的上限温度时,温度传感器会发出信号,传递给压缩机控制电路。
2.压缩机保护开关:压缩机保护开关用于控制压缩机的运行和停止。
当温度传感器检测到温度过高时,保护开关会切断压缩机的电源,使其停止工作,以避免过热或损坏。
3.压缩机控制继电器:压缩机控制继电器是冷库电路的主要控制元件。
它根据温度传感器的信号,控制压缩机的启停。
当温度传感器检测到温度超出设定范围时,继电器会将电源接通给压缩机,使其开始工作;当温度降到设定范围内时,继电器会切断电源,使压缩机停止工作。
三、风机控制电路风机是冷库中常用的冷却设备,风机控制电路主要由风机控制继电器、风机保护控制开关等组成。
1.风机控制继电器:风机控制继电器负责控制冷库内的风机运行。
当温度传感器检测到温度超过设定范围时,继电器会将电源接通给风机,使其开始工作;当温度降到设定范围内时,继电器会切断电源,使风机停止工作。
电气基础知识
5、接触器
(二)结构:磁铁分静铁心和动铁心,触点分主触点和
辅助触点辅。助触点 主触点 静铁心
动铁心
弹簧
线圈 结构示意图
KM
KM
KM
KM
符号
动断 动合 动合主触点
线圈
主触点接电动机主电路,辅助触点用于控制电路。
11
5、接触器
利用线圈中小电流的通断来控制主电路中大电流的通
断。
当线圈通电时:主触点闭合,电动机旋转。
静触点
动断触点:动触点与上面的静触点接通。
动合触点:动触点与下面的静触点断开。 按下按钮时:上面的动断触点断开,下面的 动合触点接通。
当松开按钮时:动触点在复位弹簧作用下复位,动断触点和
动合触点都恢复原态。
9
5、接触器
一种依靠电磁力作用使触点闭合或分离的自动电器。 (一)作用:用于接通和断开电动机或其它用电设备电路。
控制电路用垂直线绘制在图面的右侧,
二、绘制、识读电气控制系统图的原则
➢原则: ✓同一电器的各元件采用同一文字符号表明。 ✓所有电路元件的图形符号,均按电器未接通电源和没有受 外力作用时的状态绘制。 ✓循环运动的机械设备,在电气原理图上绘出工作循环图。 ✓转换开关、行程开关等绘出动作程序及动作位置示意图表。 ✓由若干元件组成具有特定功能的环节,用虚线框括起来, 并标注 出环节的主要作用,如速度调节器、电流继电器等。 ✓电路和元件完全相同并重复出现的环节,可以只绘出其中 一个环节的完整电路,其余的可用虚线框表示,并标明该环 节的文字号或环节的名称。
2、组合开关
(一)结构:也是一种刀开关,刀片可转动,由装在同 一轴上的单个或多个单极旋转开关叠装组成。转动手柄, 可使动触片与静触片接通与断开。
常用电气控制电路
常用电气控制电路1.控制柜内电路的一般排列和标注规律为便于检查三相动力线布置的对错,三相电源L1、L2、L3 在柜内按上中下、左中右或后中前的规律布置。
L1、L2、L3三相对应的色标分别为黄、绿、红,在制作电气控制柜时要尽量按规范布线。
二次控制电路的线号,一般的标注规律是:用电装置(如交流接触器)的右端接双数排序,左端按单数排序。
二次控制电路的线号编排如图1所示。
动力线与弱点信号线要尽量远离,如传感器、PLC、DCS 集散控制系统、PID控制器等信号线,如果不能做到远离,要尽量垂直交叉。
弱电线缆最好单独放入一个金属桥架内,所有弱电信号的接地端都在同一点接地,且与强电的接地分离。
常用电气控制电路图1 二次控制电路的线号编排2. 电动机起停控制电路该电路可以实现对电动机的起停控制,并对电动机的过载和短路故障进行保护,电动机起停控制电路如图2所示。
图2 电动机起停控制电路在图2中,L1、L2、13是三相电源,信号灯HL1用于指示L2和L3两相电源的有无,电压表V指示L1和L3相之间的线电压,熔断器FU1用于保护控制电路(二次电路)避免电路短路时发生火灾或损失扩大。
合上断路器QF1,三次电路得电,按下起动按钮(绿色)SB2,交流接触器KM1的线圈通电,交流接触器的主触点KM1的辅助触头KM1-1闭合,电动机M1通电运转。
由于KM1-1 触头已闭合,即使起动按钮582抬起,KM1的线圈也将一直有电。
KM1-1的作用是自锁功能,即使SB2抬起也不会导致电动机的停止,电动机起动运行。
按下停止按钮581, KM1的线圈断电,KM1-1 和KM1触头放开,电动机停止,由于KM1-1已经断开,即使停止按钮581抬起,KM1的线圈也仍将处于断电状态,电动机M1正常停止。
当电动机内部或主电路发生短路故障时,由于出现瞬间几倍于额定电流的大电流而使断路器QF1迅速跳闸,使电动机主电路和二次电路断电,电动机保护停止。
当电动机发生过载时,电动机电流超出正常额定电流一定的百分比,热继电器FR1发热,一定时间后,FR1的常闭触头FR1T断开,KM1线圈断电,KM1T和KM1主触头断开,电动机保护停止。
电气控制基本知识及电路
第一章:电气控制基本知识
常用低压电器
基本电气控制线路
1
2
1.1常用低压电器
1.1.1 低压电器的分类
按工作电压等级分类
(1)低压电器 工作电压交流1200V或直流1500V以下的电器,主要用于低压供配电控制系统中。例如继电器、接触器、刀开关、熔断器、起动器等。
1 三相电机直接启动控制线路
自锁
(1) 控制线路
(2) 工作原理
1.2基本电气控制线路
2 点动控制
SA---手动开关,需要点动时将SA断开。
1.2基本电气控制线路
SB2----连续控制按钮; SB3---点动控制按钮。
SB2----点动控制按钮; SB3---连续控制按钮。
具有点动和连续控制的线路
1.1常用低压电器
(h)瞬时常开触点;(i)瞬时常闭触点
(f)延时断开常开触点;(g)延时闭合常闭触点;
1.1常用低压电器
3热继电器
(a)常闭触点 (b)热元件
利用电流的热效应原理实现电动机过载保护的电器 。
1.1常用低压电器
4 速度继电器
速度继电器又称为反接制动继电器,主要用作笼型异步电动机的反接制动控制。
1.1常用低压电器
D :万能转换开关
(a) 图形表示法; ( b) 通断表表示法
1.1常用低压电器
1.1.5 接触器
1---主触点;2---衔铁; 3---电磁线圈;4---铁心
接触器是用来接通或切断电动机或其他负载主电路的一种控制电器 。
~
M 3~
接触器的控制原理
1.1常用低压电器
SB
常开按钮
SB
复合按钮
电气控制基本电路
逻辑或运算 0+0=0;0+1=1;0+1=1;1+1=1。
整理课件
20
例2-1
• 在楼梯走廊里,在楼上楼下各安装一个开关来控制一盏灯,试画 出控制电路。
• 两个开关只有4种状态,根据题意分析可知当只有其中一个开关 动作时灯亮,两个开关都动作或都不动作时灯不亮,
S2 S1
E
00
0
01
1
10
1
11
0
• 输出执行元件用于对电路控制结果的执行。是控制电路的输出逻辑
变量。可分为有记忆功能和无记忆功能两种,有记忆功能的输出执行 元件常用的有接触器、继电器等。无记忆功能的输出执行元件常用的 有信号灯、报警器、电磁铁、电磁阀、电动机等。
整理课件
15
2.1.2 控制电器的状态和值
• 对于输入元件,我们规定: • 开关电器未受外力的原始状态为0状态, • 开关电器受外力而动作的状态为1状态, • 开关、接点在断开时的值为0,闭合时的值为1。 • 在未受外力的原始状态下处于断开状态时的开关(接点),称为常开开
整理课件
8
图框线:根据图纸是否需要装订以及图纸幅面的大小确定。
需要装订的图纸的图框线
➢A0、A1、A2:a=25mm,c=10mm ➢其它: a=25mm,c=5mm
不需要装订的图纸的图框线
➢A0、A1:e=20mm ➢其它: e=15mm
整理课件
9
图幅分区:对各种幅面的图纸进行分区表示电气图中各个组成部分
整理课件
17
2.1.3 控制电路的逻辑表达式
HL1 SB1SB2
SB3 SB4
HL2
S1 S2
HL3 S3
(a)
(b)
电气自动化的常用知识点
电气自动化的常用知识点电气自动化是一门涉及电力、电子、控制、计算机等多个领域的综合性学科,它在现代工业、农业、交通、能源等领域都有着广泛的应用。
为了让大家对电气自动化有更深入的了解,下面我将为大家介绍一些电气自动化的常用知识点。
一、电气控制技术电气控制技术是电气自动化的重要组成部分,它主要包括电气控制系统的基本原理、电气元件的选择与使用、电气控制线路的设计与绘制等方面。
1、电气控制系统的基本原理电气控制系统是通过各种电气元件的组合和连接,实现对电气设备的控制和运行。
常见的控制方式有继电接触器控制、可编程控制器(PLC)控制等。
继电接触器控制是一种基于电磁原理的传统控制方式,它通过接触器、继电器等元件的动作来实现电路的通断和设备的启停。
PLC 控制则是一种基于数字技术的现代控制方式,它具有编程灵活、可靠性高、维护方便等优点,在工业自动化中得到了广泛的应用。
2、电气元件的选择与使用电气元件是电气控制系统的基本组成部分,常见的电气元件有接触器、继电器、断路器、熔断器、按钮、指示灯等。
在选择电气元件时,需要根据控制电路的要求、工作环境、负载特性等因素进行综合考虑。
例如,接触器的选择需要考虑其额定电压、额定电流、操作频率等参数;断路器的选择需要考虑其额定短路分断能力、额定电流等参数。
3、电气控制线路的设计与绘制电气控制线路的设计是电气控制系统设计的重要环节,它需要根据控制要求和工艺要求,确定控制方案,选择电气元件,并绘制出电气原理图、接线图等。
在设计电气控制线路时,需要遵循一定的设计原则和规范,如保证控制线路的可靠性、安全性、经济性,尽量简化线路,减少电器元件的数量等。
二、电机与拖动技术电机是电气自动化中常用的动力设备,它将电能转化为机械能,为各种生产设备提供动力。
电机与拖动技术主要包括电机的基本原理、电机的分类与特性、电机的调速与控制等方面。
1、电机的基本原理电机的工作原理是基于电磁感应定律和电磁力定律。
通用技术电控知识点高三
通用技术电控知识点高三通用技术电控知识点是高三学习中的重要内容之一,它涉及到电气控制、电路原理以及相关设备的运作原理等方面。
掌握了这些知识点,可以帮助我们更好地理解和应用电控技术。
本文将从电气控制概述、电控元件、电控系统等方面阐述通用技术电控知识点,帮助高三学生系统地理解和掌握相关内容。
一、电气控制概述电气控制是指利用电信号来控制各种设备和机器的运行,它是现代工业自动化不可或缺的一部分。
电气控制系统通常由电源、控制设备和执行器三部分组成。
1. 电源:电源是电气控制系统的能量来源。
常见的电源有交流电源和直流电源。
交流电源输出的是交流电,直流电源输出的是直流电。
在实际应用中,我们需要根据具体情况选择合适的电源类型。
2. 控制设备:控制设备用来发出控制信号,常见的控制设备有按钮、开关、继电器等。
通过这些设备,我们可以实现对各种设备和机器的启停、切换等操作。
3. 执行器:执行器是根据控制信号来完成具体操作的设备,包括电机、液压元件、气压元件等。
通过控制设备发出的信号,执行器可以实现设备的运行、停止等功能。
二、电控元件电控元件是电气控制系统中的重要组成部分,它们具有不同的功能和特点,常用的电控元件有继电器、接触器、按钮、开关等。
1. 继电器:继电器可以在小电流的作用下,控制大电流的开关。
它通常由线圈和触点两部分组成,线圈通过电流激励产生磁场,吸引或释放触点,从而控制电路的通断。
2. 接触器:接触器是一种大电流开关,它可以承受较大的负载电流。
接触器通常由主触点和辅助触点组成,主触点用于开关主电路,辅助触点用于辅助电路的控制。
3. 按钮:按钮是用手按压的开关装置,通过按下按钮可以实现电路的通断。
按钮常用于启动、停止等操作,根据不同需求可以选择常通按钮或常断按钮。
4. 开关:开关可以实现电路的分、合操作,常见的有单刀单掷开关和双刀双掷开关。
开关的状态可通过手动切换实现,也可以通过电磁控制或电路控制实现。
三、电控系统电控系统是由电气控制设备和电气控制元件构成的一个完整的系统,它可以控制和调节各种设备的运行状态。
电气控制详细电路基础知识-PPT课件
机构对信号的变化进行判断、物理量转换、放大等;当输入信号变化到一 定值时,执行机构(一般是触头)动作,从而使其所控制的电路状态发生变 化,接通或断开某部分电路,达到控制或保护的目的。 • 继电器种类很多,按输入信号可分为:电压继电器、电流继电器、功 率继电器、速度继电器,压力继电器、温度继电器等;按工作原理可分为: 电磁式继电器、感应式继电器、电动式继电器、电子式继电器、热继电器 等;按用途可分为控制与保护继电器;按输出形式可分为有触点和无触点 继电器。
61
中间继电器
主触点接线ຫໍສະໝຸດ •电磁继电器主要包括电流继电
器、电压继电器相中间继电器。选
用时主要依据继电器所保护或所控
制对象对继电器提出的要求,如触
头的数量、种类,返回系数,控制
电路的电压、电流、负载性质等。
出于继电器触头容量较小,所以经
常将被头并联使用。有时为增加触
头的分断能力,也有把触头串联起
来使用的。 .
元件的导电部件和接线端子,但并不按照电器元件的实际布置位置来
绘制,也不反映电器元件的实际大小。
下面以图2-1所示的某机床的电气原理图为例,来说明电气原理
图的规定画法和应注意的事项
2
绘制电气原理图时应遵循的原则
电气原理图一般分主电路和辅助电路(控制电路)两部分。 主电路是电气控制线路中大电流通过的部分,包括从电源到电机之间相连
符号位置的索引用图号、负次和图区编号的组合索引法,索引代号的组成如下: 图号是指当某设备的电气原理图按功能多册装订时,每册的编号,一般用数字表示。 当某一元件相关的各符号元素出现在不同图号的图纸上,而当每个图号仅有一页图
电气控制技术知识点
电气控制技术知识点电气控制技术是指利用电气设备进行控制和调节的技术领域。
在电气控制技术中,有许多重要的知识点需要掌握和了解。
1. 电气线路:电气线路是电气控制中的基础,包括电源、导线、开关、插座等。
掌握合理布线和线路的连接方法是电气控制技术的基本要求。
2. 电气元件:电气控制中常用的元件包括继电器、开关、感应器、断路器等。
了解不同电气元件的特性和应用场景,可以帮助设计和维护电气控制系统。
3. 电路图:电路图是电气控制设计中常用的工具。
掌握电路图的绘制方法和符号,能够清晰描述电气控制系统的连接和功能。
4. 逻辑控制:逻辑控制是电气控制技术中的关键概念。
熟悉逻辑控制的原理和方法,能够合理设计电气控制系统的逻辑结构,实现各种复杂的控制功能。
5. PLC编程:PLC(可编程逻辑控制器)是电气控制中常用的控制设备,掌握PLC编程语言和方法,可以实现各种自动化控制任务。
6. 传感器技术:传感器是电气控制中用于感知和采集外部实时信息的装置。
了解不同类型的传感器,能够精确获取各种物理量,并应用于电气控制系统中。
7. 可编程控制器:可编程控制器是电气控制中常用的控制装置,具有多种通信接口和扩展功能。
了解可编程控制器的原理和配置,能够灵活应用于各种电气控制场合。
8. 电气安全:电气控制技术涉及到电力系统,掌握电气安全知识,如绝缘、接地、过载保护等,能够确保电气设备和人员的安全。
9. 自动化控制:自动化控制是电气控制技术的重要应用领域。
了解自动化控制系统的整体架构和工作原理,能够设计和调试各种自动化控制系统。
10. 故障排除与维护:电气控制系统在长时间运行中可能出现各种故障,掌握故障排除和维护技能,能够及时恢复正常运行状态,确保电气控制系统的稳定性和可靠性。
电气控制与PLC知识总结
常用器件接触器一:接触器的结构和工作原理1、接触器的作用用来频繁地接通和分断交直流主回路或大容量控制电路.主要控制对象是电动机能远距离控制,具有欠〔零〕压保护.2、接触器的结构:〔1〕电磁系统——电磁系统包括动铁心〔衔铁〕、静铁心和电磁线圈三部分,其作用是将电磁能转换成机械能,产生电磁吸力带动触头动作.〔2〕触头系统——a、触头又称为触点,是接触器的执行元件,用来接通或断开被控制电路.b、触头的分类:①按分为控制的电路分为:主触头——主触头用于接通或断开主回路,允许通过较大的电流.辅助触头——辅助触头用于接通或断开控制回路,只能通过较小的电流②按其原始状态分为:〔线圈断电后所有触头复位,即回复到原始状态.〕常开触头〔动合触点〕——原始状态时<即线圈未通电>断开线圈通电后闭合的触头常闭触头〔动断触点〕——原始状态时闭合,线圈通电后断开的触头.〔3〕灭弧装置——触头在分段电流瞬间,触头间的气隙中产生电弧,电弧的温度能将触头烧损,并可能造成其他事故,因此,应采用适当措施迅速熄灭电弧.常采用灭弧罩、灭弧栅和磁吹灭弧装置.3 接触器的工作原理当电磁线圈通电后,使静铁心产生电磁吸力吸引衔铁,并带动触头动作,使常闭触头断开,常开触头闭合,两者是联动的、当线圈断电时,电磁力消失,衔铁在释放弹簧的作用下释放,使触头复原,即常开触头断开,常闭触头闭合.4接触器的图形符号、文字符号二:交、直流接触器的特点接触器按其主触头所控制主电路电流的种类可分为交流接触器和直流接触器.①当交变磁通穿过铁心时,将产生涡流和磁滞损耗,使铁心发热.为减少铁损,铁心用硅钢片冲压而成.为便于散热,线圈做成短而粗的圆筒状绕在骨架上.为防止交变磁通使衔铁产生强烈振动和噪声,交流接触器铁心端面上都安装一个铜制的短路环.交流接触器的灭弧装置通常采用灭弧罩和灭弧栅.②直流接触器线圈通以直流电流,主触头接通、切断直流主电路.a直流接触器铁心中不产生涡流和磁滞损耗,所以不发热.铁心可用整块钢制成.为散热良好,通常将线围绕制成长而薄的圆筒状.b 250A以上的直流接触器采用串联双绕组线圈.c 直流接触器灭弧较难,一般采用灭弧能力较强的磁吹灭弧装置.继电器一、作用:用于控制和保护电路中,作信号转换用输入电路:输入量〔如电流、电压、温度、压力等〕变化到一定值时继电器动作.输出电路:执行元件接通或断开控制回路.继电器种类①电流继电器②时间继电器③电压继电器④热继电器⑤中间继电器⑥速度继电器中间继电器一、作用:是将一个输入信号变成多个输出信号或将信号放大〔即增大触头容量〕的继电器.二、常用的中间继电器有JZ7系列——以JZ7-62为例:JZ为中间继电器的代号,7为设计序号,有6对常开触头,2对常闭触头.时间继电一、定义:是一种按照时间原则进行控制的继电器.二、分类①空气阻尼式时间继电器——它由电磁机构、工作触头与气室三部分组成,它的延时是靠空气的阻尼作用来实现的.②电动式时间继电器③电子式时间继电器热继电器一、定义是专门用来对连续运行的电动机进行过载与断相保护,以防止电动机过热而烧毁的保护电器.l. 热继电器的结构与工作原理2.工作原理双金属片作为温度检测元件,由两种膨胀系数不同的金属片压焊而成,它被加热元件加热后因两层金属片伸长率不同而弯曲、加热元件串接在电动机定子绕组中,在电动机正常运行时,热元件产生的热量不会使触点系统动作.当电动机过载,流过热元件的电流加大,经过一定的时间,热元件产生的热量使双金属片的弯曲程度超过一定值,通过导板推动热继电器的触点动作〔常开触点闭合,常闭触点断开〕.通常用其串接在接触器线圈电路的常闭触点来切断线圈电流,使电动机主电路失电.故障排除后按手动复位按钮,热继电器触点复位,可以重新接通控制电路熔断器,1 工作原理当通过熔断器的电流超过一定数值并经过一定的时间后,电流在熔体上产生的热量使熔体某处熔化而分断电路,从而保护了电路和设备.继电接触控制系统的基本控制电路1 过载保护——用热继电器FR作为过载保护的电器当电动机长时间过载,热元件动作,热继电器的常闭触点断开控制电路,使接触器线圈断电释放,其主触头断开主电路,电动机停止运转,实现过载保护.2欠压和失压保护——它是依靠接触器自身的电磁机构来实现的.条件是主电路与控制电路共用同一电源.3 点动控制线路一、线路〔a〕:按下SB,KM线圈通电,电机启动.手松开按钮SB时,接触器KM线圈又断电,其主触点断开,电机停止转动二、线路〔b〕是带手动开关SA的点动控制线路.当需要点动控制时,只要把开关SA断开,由按钮SB来进行点动控制.当需要正常运行时,只要把开关SA合上,将KM的自锁触点接入即可实现连续控制.4 多地控制线路1、在大型生产设备上,为使操作人员在不同方位均能进行起、停操作,常常要求组成多地控制线路.2、原则:①多个起动按钮并联,②多个停止按钮串联.自耦变压器降压启动的特点:自耦变压器绕组一般具有多个抽头以获得不同的变化.在获得同样大小的起动转矩的前提下,自耦变压器降压起动从电网索取的电流要比定子串电阻降压起动小得多,或者说,如果两者要从电网索取同样大小的起动电流,则采用自耦变压器降压起动的起动转矩大.缺点:自耦变压器价格较贵,而且不允许频繁起动5 反接制动控制线路1〕、控制原理①反接制动是利用改变电动机电源的相序,使定于绕组产生相反方向的旋转磁场,因而产生制动转矩.反接制动常采用转速为变化参量进行控制.②反接制动时,转子与旋转磁场的相对速度接近于两倍的同步转速,所以定子绕组中流过的反接制动电流相当于全电压直接起动时电流的两倍,因此反接制动特点之一是制动迅速,效果好,冲击大,通常仅适适用于10kw以下的小容量电动机.为了减小冲击电流,通常要求在电动机主电路中串接限流电阻.6短路保护1〕过流保护一、电动机不正确地起动或负载转距剧烈增加会引起电动机过电流运行.长时间过电流运行,可造成电动机损坏.①原则上,短路保护所用元件可以用作过电流保护,不过断弧能力可以要求低些.②常用瞬时动作的过电流继电器与接触器配合起来作过电流保护,过电流继电器作为测量元件,接触器作为执行元件断开电路.③笼型电动机起动电流很大,如果要使起动时过电流保护元件不动作,其整定值就要大于起动电流,那么一般的过电流就无法使之动作了.所以过电流保护一般只用在直流电动机和绕线式异步电动机上.整定过电流动作值一般为起动电流的1.2倍.2〕过载保护一、电动机长期超载运行,绕组温升将超过其允许值,造成绝缘材料变脆,寿命减少,严重时会使电机损坏.过载电流越大,达到允许温升的时间就越短.常用的过载保护元件是热继电器.二、由于热惯性的原因,热继电器不会受电动机短时过载冲击电流或短路电流的影响而瞬时动作,所以在使用热继电器作过载保护的同时,还必须设有短路保护.选作短路保护的熔断器熔体的额定电流不应超过4倍热继电器发热元件的额定电流.3〕零电压、欠电压保护一、定义:电网失电后恢复供电时,电动机自行起动,可能使生产设备损坏,也可能造成人身事故.对供电系统电网来说,同时有许多电动机与其他用电设备自行起动也会引起不允许的过电流与瞬间网络电压下降.1、零电压保护——防止电网失电后恢复供电时电动机自行起动的保护叫做零电压保护.2、欠电压保护——在电源电压降到允许值以下时,需要采用保护措施,与时切断电源,这就是欠电压保护3、在控制线路的主电路和控制电路由同一个电源供电时,具有电气自锁的接触器兼有欠电压和零电压保护作用4、在控制线路的主电路和控制电路不由同一个电源供电时,零压、欠压保护元件常用5、欠压继电器:其线圈跨接在定子两相电源线上,其常开触头串接在控制电动机的接触器线圈的电路中.典型机械设备电气控制系统分析一C650车床的电气控制的要求电气控制电路分析1、主轴电动机的控制1〕主轴正反转控制KM1、KM2控制主轴电动机正反转KM3主触点短接反接制动电阻R,实现全压直接起动运转具体实现由按钮SB3、SB4和接触器KM1、KM2组成主轴电动机正反转控制电路,并由接触器KM3主触点短接反接制动电阻R,实现全压直接起动运转.2〕主轴的点动控制SB2与接触器KMl控制具体实现SB2与接触器KMl控制,并在主轴电动机M1主电路中串入电阻R减压起动和低速运转,获得单方向的低速点动,便于对刀操作.3〕主轴电动机反接制动的停车控制停止按钮SB1与正反转接触器KM1、KM2与反接制动接触器KM3、速度继电器KS 具体实现主轴停车时,由停止按钮SB1与正反转接触器KM1、KM2与反接制动接触器KM3、速度继电器KS,构成电动机正反转反接制动控制电路,在KS控制下实现反接制动停车.4〕主轴电动机负载检测与保护环节采用电流表检测主轴电动机定子电流.为防止起动电流的冲击,采用时间继电器KT的常闭通电延时断开触点连接在电流表的两端,为此KT延时应稍长于M1的起动时间.2、刀架快速移动的控制刀架助快速移动由快速移动电动机M3拖动,由刀架快速移动手柄操作.当扳动刀架快速移动手柄时,压下行程开关SQ,接触器KM5线圈通电吸合,使M3电动机直接起动,拖动刀架快速移动.当将快速移动手柄扳回原位的.SQ不受压,KM5断电释放,M3断电停止,刀架快速移动结束.3、冷却泵电动机的控制由按钮SB5、SB6和接触器KM4构成电动机单方向起动、停止电路,实现对冷却泵电动机M2的控制.电气设计一电气控制线路的设计中应注意的几个问题1选择控制电源2减少通电电器的数量,采用标准件并尽可能选用相同型号.3合理使用电器触点,以提高可靠性.4正确连接电器的触点和电器的线圈.5尽量缩短连接导线的数量和长度.6控制线路在工作时,除必要的电器通电外,其余的尽量不通电以节约电能.7控制线路中应避免出现寄生电路.8避免电器依次动作.9电器连锁和机械连锁共用.10注意小容量与电器触点的容量可编程序控制器1, PLC的中文全称:中文全称为可编程逻辑控制器2、PLC的硬件组成:PLC的硬件主要由中央处理器〔CPU〕、存储器、输入单元、输出单元、通信接口、扩展接口电源等部分组成.3 PLC的工作方式是:PLC的工作方式:采用周期循环扫描、集中输入与集中输出的工作方式4 PLC的输出通常有三种形式:继电器输出、双向晶闸管输出、晶体管输出5、简述PLC的结构与工作原理?PLC由硬件系统和软件系统组成.PLC的工作原理:PLC采用"顺序扫描,不断循环〞的工作方式.〔1〕每次扫描过程,集中对输入信号进行采样,集中对输出信号进行刷新;〔2〕输入刷新过程,当输入端口关闭时,程序在进行执行阶段时,输入端有新状态,新状态不能被读入.只有程序进行下一次扫描时,新状态才被读入;〔3〕一个扫描周期分为输入采样,程序执行,输出刷新;〔4〕元件映象寄存器的内容是随着程序的执行变化而变化的;〔5〕扫描周期的长短由三条决定,〔a〕CPU执行指令的速度〔b〕指令本身占有的时间〔c〕指令条数;〔6〕由于采用集中采样,集中输出的方式.存在输入/输出滞后的现象,即输入/输出响应延迟.电气控制与PLC课程总结__B120204__B12020303__王贵斌。
电气控制电子教案
电气控制电子教案第一章:电气控制基础1.1 电气控制概述介绍电气控制的基本概念、分类和应用领域讲解电气控制系统的组成和功能1.2 常用低压电器介绍低压电器的分类和功能讲解开关、接触器、继电器、保护器等低压电器的原理和应用1.3 电气控制系统的设计原则讲解电气控制系统设计的基本原则和方法介绍电气控制系统的性能指标和优化方法第二章:常用电气控制电路2.1 简单电气控制电路讲解开关、接触器、继电器等基本控制电路的设计和应用2.2 电动机控制电路讲解电动机的启动、停止、反转、调速等控制电路的设计和应用2.3 典型机械设备电气控制电路分析典型机械设备的电气控制系统,如机床、电梯等第三章:可编程控制器(PLC)3.1 PLC概述介绍PLC的基本概念、原理和应用领域讲解PLC的组成和功能3.2 PLC编程软件的使用讲解PLC编程软件的选择和安装介绍PLC编程软件的基本操作和功能3.3 PLC程序设计方法讲解PLC程序设计的基本方法和步骤介绍PLC程序的设计技巧和注意事项第四章:电气控制系统的安装与调试4.1 电气控制系统的安装讲解电气控制系统安装的基本要求和步骤介绍电气设备安装的注意事项和常见问题4.2 电气控制系统的调试讲解电气控制系统调试的基本方法和步骤介绍调试过程中常见问题的解决方法和技巧4.3 电气控制系统的维护与保养讲解电气控制系统维护保养的基本要求和内容介绍电气设备维护保养的注意事项和常见问题第五章:电气控制系统的应用案例5.1 电气控制系统在机床中的应用分析机床电气控制系统的组成和功能讲解机床电气控制系统的设计和应用案例5.2 电气控制系统在电梯中的应用分析电梯电气控制系统的组成和功能讲解电梯电气控制系统的设计和应用案例5.3 电气控制系统在其他领域的应用介绍电气控制系统在其他领域的应用案例,如自动化生产线、等第六章:电气控制系统的故障诊断与维修6.1 电气控制系统的故障诊断讲解电气控制系统故障诊断的基本方法和步骤介绍故障诊断中的常用检测工具和设备6.2 电气控制系统的常见故障分析分析电气控制系统常见故障的原因和特点讲解故障排除的方法和技巧6.3 电气控制系统的维修与保养讲解电气控制系统维修保养的基本方法和步骤介绍维修保养中的注意事项和常见问题第七章:电气控制系统的设计与仿真7.1 电气控制系统设计的一般流程讲解电气控制系统设计的基本流程和方法介绍设计过程中需要考虑的因素和注意事项7.2 电气控制系统的仿真技术讲解电气控制系统仿真的基本原理和方法介绍仿真工具的选择和使用方法7.3 电气控制系统设计仿真实例给出电气控制系统设计的仿真实例,让学生通过仿真软件进行实践操作第八章:电气控制系统与PLC的应用案例8.1 PLC在电气控制系统中的应用案例分析PLC在电气控制系统中的应用案例,如自动化生产线、等8.2 PLC与电气控制系统的集成应用讲解PLC与电气控制系统集成应用的基本原理和方法介绍集成应用中的注意事项和常见问题8.3 PLC与电气控制系统的创新应用介绍PLC与电气控制系统的创新应用案例,如智能家居、物联网等第九章:电气控制系统的安全与保护9.1 电气控制系统安全概述讲解电气控制系统安全的基本概念和重要性介绍电气控制系统安全的相关标准和规定9.2 电气控制系统的保护措施讲解电气控制系统保护的基本方法和措施介绍保护装置的选择和使用方法9.3 电气控制系统的安全操作与维护讲解电气控制系统安全操作和维护的基本要求和注意事项介绍操作过程中常见问题的解决方法和技巧第十章:电气控制系统的发展趋势与新技术10.1 电气控制系统的发展趋势分析电气控制系统的发展趋势和未来应用领域介绍电气控制系统发展中的新技术和新概念10.2 电气控制系统的新技术应用讲解电气控制系统新技术的应用案例和实际效果介绍新技术应用中的注意事项和前景展望第十章:电气控制系统的故障分析与维修10.1 电气控制系统的故障类型及诊断方法介绍电气控制系统常见故障的类型及特点讲解故障诊断的基本方法和步骤10.2 故障分析与维修实例分析实际案例中电气控制系统的故障原因及处理方法介绍故障分析与维修的技巧和注意事项第十一周:电气控制系统的优化与节能11.1 电气控制系统的优化方法讲解电气控制系统优化的目的和意义介绍优化设计的基本方法和步骤11.2 电气控制系统的节能技术讲解电气控制系统节能的原理和方法介绍节能设备的选择和应用第十二周:电气控制系统的保护与监控12.1 电气控制系统的保护措施介绍电气控制系统保护的基本原理和方法讲解保护装置的选择和应用12.2 电气控制系统的监控技术讲解电气控制系统监控的意义和作用介绍监控设备的选择和应用第十三周:电气控制系统的应用案例分析13.1 电气控制系统在工业生产中的应用案例分析电气控制系统在工业生产中的具体应用实例讲解应用案例的实施方法和步骤13.2 电气控制系统在其他领域中的应用案例分析电气控制系统在其他领域的应用实例讲解应用案例的实施方法和步骤第十四周:电气控制系统的创新发展趋势14.1 电气控制系统新技术的发展趋势介绍电气控制系统新技术的研究内容和方向讲解新技术的发展前景和应用领域14.2 电气控制系统与智能制造的关系讲解电气控制系统在智能制造领域的重要性和作用介绍智能制造的发展趋势和应用领域第十五周:电气控制系统的安全与保护15.1 电气控制系统安全的重要性讲解电气控制系统安全的基本概念和意义介绍安全保护的基本措施和方法15.2 电气控制系统的保护装置及应用讲解保护装置的类型和功能介绍保护装置的选择和应用方法重点和难点解析本教案涵盖了电气控制基础知识、常用低压电器、电气控制系统的设计原则、常用电气控制电路、可编程控制器(PLC)、电气控制系统的安装与调试、电气控制系统的应用案例、电气控制系统的故障诊断与维修、电气控制系统的设计与仿真、电气控制系统与PLC的应用案例、电气控制系统的安全与保护、电气控制系统的发展趋势与新技术、电气控制系统的故障分析与维修、电气控制系统的优化与节能、电气控制系统的保护与监控、电气控制系统的应用案例分析、电气控制系统的创新发展趋势、电气控制系统的安全与保护等主题。
电气控制的基本线路
电气控制的基本线路1. 介绍电气控制是现代工业中常见的控制方式之一。
它通过电气线路来控制电气设备的开关、速度、方向等参数,实现对设备的精确控制。
本文将介绍电气控制中常见的基本线路和其工作原理。
2. 基本元件电气控制线路中常用的基本元件有开关、继电器、接触器、按钮等。
下面将对这些基本元件进行简要介绍。
2.1 开关开关是电气控制线路中最基本的元件之一。
它能够打开或关闭电路,控制电流的通断。
开关通常由导电材料制成,分为单极、双极和多极开关。
2.2 继电器继电器是一种电控制电器,它通过小电流控制大电流的通断。
继电器通常由线圈和触点组成。
当线圈通电时,会产生磁场,吸引触点闭合或断开,从而控制电路的通断。
2.3 接触器接触器类似于继电器,也是一种电控制电器。
接触器通常用于控制较大功率的电气设备,如电动机。
它与继电器不同的是,接触器通常具有较高的额定电流和耐受能力。
2.4 按钮按钮用于控制电气设备的启动、停止或切换操作。
按钮通常有开关按钮和复位按钮两种类型。
开关按钮用于设备的启动和停止,而复位按钮用于恢复到初始状态。
电气控制中常用的基本线路有串联线路、并联线路、混合线路和反馈线路。
下面将详细介绍这些基本线路及其工作原理。
3.1 串联线路串联线路是最简单的电气控制线路之一,它将多个控制元件按照顺序连接在一起,电流依次流过每个控制元件。
当串联线路中的任意一个控制元件打开或关闭时,都会影响整个线路的通断情况。
3.2 并联线路并联线路是多个控制元件同时与电源相连,它们之间的连接点则与控制元件的输出端相连。
并联线路中的每个控制元件都可以独立地控制电路的通断情况。
混合线路是串联线路和并联线路的组合。
在混合线路中,串联线路和并联线路交替出现。
通过合理的设计,可以实现复杂的电气控制功能。
3.4 反馈线路反馈线路是一种特殊的电气控制线路,它通过将一部分输出信号反馈到输入端,实现对电气设备的精确控制。
反馈线路常用于需要精确测量和控制的系统中。
电气控制电路的常用图形符号和文字符号
目录
• 电气控制电路的基本知识 • 电气控制电路的常用图形符号 • 电气控制电路的常用文字符号
目录
• 电气控制电路的图例和标注 • 电气控制电路的设计与绘制
01
电气控制电路的基本知识
电气控制电路的定义和组成
定义
电气控制电路是指通过电气设备和元 件的组合,实现对电能的控制、调节、 转换和传输的电路系统。
欠电压保护装置
用于保护电路免受过电压的损害,通常由接触器、继电器等组成,图形符号通常用一个 圆圈内画有虚线表示。
测量仪表的图形符号
电流表
用于测量电路中的电流值,图形符号通常用一个圆圈内画有 横线表示。
电压表
用于测量电路中的电压值,图形符号通常用一个圆圈内画有 波浪线表示。
连接线的图形符号
要点一
导线
04
05
继电器:J
电气元件的功能文字符号
电流表:A 电压表:V 功率表:P
电气元件的功能文字符号
电能表:W
无功功率表:VARH
有功功率表:VAR
01
03 02
电气元件的功能文字符号
频率表:F
相位表:PH
电气元件的辅助文字符号
正极:+ 高压:H
负极:低压:L
04
电气控制电路的图例和标 注
电气控制电路的图例
开关器件
包括断路器、接触器、继电器等,用于控制 电路的通断。
保护装置
包括熔断器、热继电器等,用于保护电路免 受过载、短路等故障的损害。
测量仪表
包括电流表、电压表、功率表等,用于测量 电路的电气参数。
控制元件
包括按钮、指示灯等,用于实现电路的逻辑 控制和状态指示。
电气自动化技术《常用控制电路汇总》
常用控制电路汇总〔01〕电动机直接启动控制电路
单向启停、点动控制电路〔02〕电动机降压启动控制电路
延边三角形减压启动电路
直流电动机反接制动控制电路〔04〕电动机制动控制电路
具有短接制动功能的正反转控制电路
顺序启停控制电路〔06〕自动往返控制电路
自动循环返回原点停止的控制电路〔07〕电动机速度控制电路
△△/Y调速手动控制电路〔08〕延时头配合接触器控制电路
得电延时配合接触器完成重载启动控制电路〔09〕变频器和软启动控制电路
变频/全频具有点动功能的变频控制电路〔10〕供排水控制电路
防止抽水泵空抽的保护电路
〔11〕开机信号预警电路
开机信号预警电路〔12〕常用控制电路按钮接线
长动启、停控制电路
〔13〕重载设备启动控制电路
重载设备启停电路〔14〕温控仪控制电路
常用温控仪控温电路〔15〕移相电容器及其控制电路
移相电容自动补偿电路〔16〕照明电路
冷库照明延寿电路〔17〕保护电路
防止电动机浸水保护电路〔18〕计量与仪表电路
WJK-F6型公共用电均分器接线图〔19〕电磁调速控制器电路
JD1C电磁调速控制器应用电路〔2021它控制电路
建筑用混凝土搅拌机电气控制电路。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
常用电气控制电路常用电气控制电路1.控制柜内电路的一般排列和标注规律为便于检查三相动力线布置的对错,三相电源L1、L2、L3在柜内按上中下、左中右或后中前的规律布置。
L1、L2、L3三相对应的色标分别为黄、绿、红,在制作电气控制柜时要尽量按规范布线。
二次控制电路的线号,一般的标注规律是:用电装置(如交流接触器)的右端接双数排序,左端按单数排序。
二次控制电路的线号编排如图1所示。
动力线与弱点信号线要尽量远离,如传感器、PLC、DCS 集散控制系统、PID控制器等信号线,如果不能做到远离,要尽量垂直交叉。
弱电线缆最好单独放入一个金属桥架内,所有弱电信号的接地端都在同一点接地,且与强电的接地分离。
常用电气控制电路图1 二次控制电路的线号编排2.电动机起停控制电路该电路可以实现对电动机的起停控制,并对电动机的过载和短路故障进行保护,电动机起停控制电路如图2所示。
图2 电动机起停控制电路在图2中,L1、L2、L3是三相电源,信号灯HL1用于指示L2和L3两相电源的有无,电压表V 指示L1和L3相之间的线电压,熔断器FU1用于保护控制电路(二次电路)避免电路短路时发生火灾或损失扩大。
合上断路器QF1,二次电路得电,按下起动按钮(绿色)SB2,交流接触器KM1的线圈通电,交流接触器的主触点KM1的辅助触头KM1-1闭合,电动机M1通电运转。
由于KM1-1触头已闭合,即使起动按钮SB2抬起,KM1的线圈也将一直有电。
KM1-1的作用是自锁功能,即使SB2抬起也不会导致电动机的停止,电动机起动运行。
按下停止按钮SB1,KM1的线圈断电,KM1-1和KM1触头放开,电动机停止,由于KM1-1已经断开,即使停止按钮SB1抬起,KM1的线圈也仍将处于断电状态,电动机M1正常停止。
当电动机内部或主电路发生短路故障时,由于出现瞬间几倍于额定电流的大电流而使断路器QF1迅速跳闸,使电动机主电路和二次电路断电,电动机保护停止。
当电动机发生过载时,电动机电流超出正常额定电流一定的百分比,热继电器FR1发热,一定时间后,FR1的常闭触头FR1-1断开,KM1线圈断电,KM1-1和KM1主触头断开,电动机保护停止。
KM1线圈得电时,HL2指示灯亮说明电动机正在运行,KM1的线圈断电后HL2灯灭,说明电动机停止运行。
当FR1发生过载动作,常开触头FR1-2闭合,HL3灯亮说明电动机发生了过载故障。
假设上述的三相交流电动机M1的功率3.7kW,额定电流为7.9A,工作电压为AC380V,则3.7kW电动机起停控制电路元件清单见表1。
表1 3.7kW电动机起停控制电路元件清单3.电动机正、反转控制电路该电路能实现对电动机的正、反转控制,并有短路和过载保护措施。
电动机正、反转控制电路如图3所示。
常用电气控制电路图3 电动机正、反转控制电路在图3中,接触器KM2线圈吸合后,因为将L1和L3两相电源线进行了对调,实现了电动机的反转运行。
信号灯HL1指示电源线L3和零线N之间的相电压。
按下正转起动按钮SB2,交流接触器KM1线圈得电吸合,主触头KM1和常开辅助触头KM1-1闭合,电动机M1正向运转。
KM1的常闭辅助触头KM1-2断开,此时即使按下反转起动按钮SB3,由于KM1-2的隔离作用,交流接触器KM2的线圈也不会吸合,KM1-2起安全互锁作用。
电动机正向起动后,反向控制交流接触器KM2触头不会吸合,避免了由于KM1和KM2的触头同时吸合而出现电源线L1和L3直接短路的现象。
按下停止按钮SB1,交流接触器KM1断电,主触头KM1和辅助触头KM1-1断开,KM1-2闭合,电动机M1停止运行。
按下反向起动按钮SB3,交流接触器KM2的触头吸合,主触头KM2和辅助触头KM2-1闭合,由于KM2将电源线L1和L3进行了对调,电动机M1反向运转,KM2的常闭辅助触头KM2-2断开,KM1的线圈电路断开,此时即使正向起动按钮SB2按下,KM1也不会吸合,KM2-2起安全互锁作用。
当电动机或主电路发生短路故障时,几倍于电动机额定电流的瞬间大电流使断路器QF1立即跳闸断电。
当电动机发生过载故障时,热继电器FR1的常闭触头断开,使KM1或KM2断电,从而使电动机停止。
图3中1、2、3、4、5、7、9、11、13为电路连接标记,称为线号,同一线号的电线连接在一起。
线号的一般标注规律是:用电装置(如交流接触器线圈)的右端按双数排序,左端按单数排序。
假设上述的电动机功率为15kW,则15kW电动机正、反转控制电路元件清单见表2。
表2 15kW电动机正、反转控制电路元件清单常用电气控制电路 4.电动机自耦减压起动控制电路在有些场合,如果供电系统中的电力变压器容量裕度不大,或是要起动的电动机的功率在该电源系统中所占比重较大,一般要求电动机的起动要有减压起动措施,避免因电动机直接起动时电流太大造成电网跳闸,减压起动的目的就是为了减少电动机的起动电流。
一般在电动机设备独立供电或用电设备较少的情况下,18kW以上的三相交流电动机就需要减压起动;如果大量电气设备工作在同一电网中时,280kW的三相交流电动机可能不需要减压起动。
常见的75kW以下三相交流电动机的自耦减压起动控制电路如图4所示。
常用电气控制电路图4 常见的75kW以下三相交流电动机的自耦减压起动控制电路在图4中,SA1为电源控制开关,按下起动按钮SB2,KM2、KM2-1、KM3触头吸合,接触器KM2触头吸合给自耦减压变压器通电,随后接触器KM3触头吸合,自耦减压变压器65%(或85%)的电压输出端接到电动机M1上,电动机在低电压下开始起动运行,KM3-1触头吸合后延时继电器KT1开始计时,延时一定时间后,KT1-1触头吸合,中间继电器KA1的线圈得电,KA1-2触头闭合,KA1自保持,KA1-1断开,KM2和KM3线圈断电断开,KM3-1断开,KT1断电断开,KA1-3触头闭合,KM3-2闭合,KM1吸合,交流电动机M1全压运行,至此电动机进入正常运行状态。
在图4中,交流表A通过电流互感器TA1随时检测电动机上L3相的交流值,在减压起动过程中,如果发现起动电流已接近额定电流时,也可由人工按下全压切换按钮SB3,提前是把电动机切换到全压运行。
延时继电器KT1和KT2的时间设定,以电动机从起动开始到起动电流接近额定电动机的时间为基础,一般不会超过30s。
KT2的作用是在KT1出现故障时仍能断开KM2和KM3线圈,切换到KM1运行,一般情况下,KT2可以不要。
HL1为电源指示,HL2为减压起动指示,HL3为正常运行指示。
以45kW三相交流电动机为例,45kW电动机自耦减压起动控制电路元件清单见表3。
表3 45kW电动机自耦减压起动控制电路元件清单图5 电动机自耦减压起动电路图5的原理与图4差不多,需要提醒的是当电动机电流大于160A 时已经没有这么大的热继电器,这时要利用电流互感器TA1、TA2和0~5A小功率的热继电器FR1组成电动机过载保护电路。
电动机M1的三相电流IU、IV、IW相量之和为零,即IA+IB+IC=0,得IB=-(IA+IC),所以图5中两个电流互感器的电流之和等于中间相的电流。
让该电流三次流过热继电器FR1的主端子,产生与三相电流全接入时同样的发热效果,减压起动时KM1-1不吸合,热继电器内不通过起动电流,正常运行后触头KM1-1吸合,热继电器投入运行,电流表A指示中间相的电流值。
注意电流互感器要和电流表配对使用,如电流互感器为100/5的,那么电流表就应该选择5/100的,使电流表直接显示电动机的实际电流值。
以132kW电动机为例,132kW 电动机自耦减压起动控制电路元件清单见表4表4 132kW电动机自耦减压起动控制电路元件清单4.电动机星—三角形减压起动电路三相交流电动机有星形联结和三角形联结两种接法,如图6所示。
一般小功率的电动机为星形联结,大功率的电动机为三角形联结。
对于需要减压起动的大功率电动机,把三角形联结改为星形联结时,由于绕组上的电压由原来的AC380V降低为AC220V,所以起动电流将有较大的降低,三相交流电动机星—三角形减压起动电路如图7所示图6 三相交流电动机的星形和三角形联结图7 三相交流电动机星—三角形减压起动电路在图7中,SA1为电源控制开关,按下起动按钮SB2,KM3、KM3-1触头吸合,KM1吸合并自保持,延时继电器KT1延时开始,电动机为星形联结通电,绕组上的电压为AC220V,电动机开始起动运行,电动机绕组的线电压为AC220V,绕组工作在低电压下,延时继电器KT1延时一定时间后,KT1-1触头断开,KM3断电,KM3-2闭合,继电器KM2线圈通电,交流电动机变为三角形联结,绕组电压工作在AC380V,KM2自保持,KM2-1断开,KM2-2断开,KT1断电断开,至此电动机进入正常运行状态,在图7中,过载时FR1断开,KM1和KM2断电,电动机断电。
电流表A 通过电流互感器TA1检测电动机L3相的电流,HL1为电源指示,HL2为减压起动指示,HL3为正常运行指示。
以电动机功率等于75kW为例,75kW电动机星—三角形减压起动电路元件清单见表5。
表5 75kW电动机星—三角形减压起动电路元件清单5.水箱和压力容器自动上水电路水箱水位低于某一位置时,水泵电动机起动向水箱送水;水箱水位高于某一水位时,电动机停机。
水箱自动上水电路如图8所示。
图8 水箱自动上水电路在图8中,三相电源用L1、L2、L3来表示,YA是高液位传感器(例如UQK型)的常闭触头,YB 是低液位传感器的常闭触头。
当水箱液位低于最低液位时,YA和YB都闭合,KM1吸合,电动机起动,水泵向水箱送水,KM1-1吸合;当水箱液位高于最低液位时,YB触头断开,由于KM1-1的自保持作用,KM1依然吸合,电动机继续运转;当液位高于最高液位时,YA触头断开,KM1断电断开,YB和KM1-1都断开。
随着水箱向外供水,液位下降,当低于最低水位时,又重复上述过程。
上述电路稍加变动即可用于储气压力容器的压力控制,例如要求压力容器的压力低于某一压力值B时,电动机带动气压机运转给压力容器充气,压力容器压力高于某一压力值A时,电动机停止。
压力容器自动上水电路如图9所示。
图9 压力容器自动上水电路在图9中,L1、L2、L3代表三相电源,YA和YB是电接点压力表(例如YX-150型)的触头。
YB 是低压触头,压力低于低压设定值时,触点吸合;高于低压设定值时,触点断开。
YA是高压触头,压力高于高压设定值时,触头吸合;低于高压设定值时,触头断开。
低压动作值和高压动作值在电接点压力表上设定。
合上断路器QF1,如果压力容器内的压力低于最低压力值,常闭触头YB闭合,交流接触器KM1线圈通电,空压机的电动机M1运行,KM1-1、KM1-2触头吸合;当压力高于低压设定值时,YB触头打开,由于KM1-1的自保作用,KM1继续吸合;当压力高于高压设定值时,YA触头吸合,KA1继电器线圈通电,KA1-1断开,继电器KM1线圈通电,电动机M1停止运行,KM1-1和KM1-2断开,继电器KA1线圈通电。
