变电站在线监测配置方案

合集下载

变电站视频及环境监控系统技术方案

变电站视频及环境监控系统技术方案

变电站视频及环境监控系统技术方案一、综述随着社会科技的进步和电力需求的增长,变电站的重要性也日益凸显。

为了确保变电站的安全稳定运行,建立一套高效可靠的视频及环境监控系统是非常重要的。

本文将提供一种技术方案,包括硬件设备的选择、系统架构的设计以及监控方案的实施,以确保变电站的安全运行。

二、硬件设备选择1.摄像头:选用高清晰度、广角视野的摄像头,能够获取更广泛的画面,并提供清晰的监控视频。

2.硬盘录像机(DVR/NVR):根据变电站的规模和需求,选择具有高存储容量、可靠性和稳定性的硬盘录像机,能够满足长时间存储监控视频的需求。

3.显示器:为了方便监控人员查看视频画面,选用高分辨率、大屏幕的显示器,并考虑显示器的抗干扰性能,以确保在各种环境下都能够清晰显示。

4.传感器:选择适合变电站环境的多种传感器,如烟雾传感器、温度传感器、湿度传感器等,能够实时监控变电站内的各种环境数据。

5.网络设备:选择具有高速传输能力、稳定性和安全性的网络设备,如路由器、交换机等,以确保监控数据的及时传输和安全存储。

三、系统架构设计1.视频监控系统架构:(1)前端设备:摄像头安装在变电站的关键区域,如进出口、接线室等。

每个摄像头通过网线连接到NVR,将视频数据传输到后端设备进行存储和处理。

(2)后端设备:NVR将视频数据存储在硬盘上,并通过网络设备将数据传输到显示器上。

监控人员可以通过显示器查看实时视频画面,并进行录像、回放等操作。

(3)网络设备:用于连接前端设备和后端设备,将视频数据传输到指定的显示器上。

2.环境监控系统架构:(1)传感器网络:在变电站内设置多个传感器,实时监测环境参数,如温度、湿度、烟雾等,并将数据传输到后台服务器进行处理和存储。

(2)后台服务器:接收传感器传来的数据,并进行处理和分析。

可以设置报警规则,一旦环境参数超过预设值,系统会自动发出警报。

(3)相关人员接口:监控人员通过电脑或手机等设备访问后台服务器,可以实时查看环境参数,并进行报警管理、数据分析等操作。

变电站视频及环境监控系统技术方案

变电站视频及环境监控系统技术方案

变电站视频及环境监控系统技术方案一、背景变电站是电力系统中重要的组成部分,负责将输送来的高压电力通过变压器降压后分配到各个用户。

随着技术进步和社会发展,对于变电站的安全和稳定性要求也越来越高。

因此,如何有效地实施视频监控和环境监控成为变电站管理的关键。

二、视频监控技术方案1. 摄像设备选择在变电站中,应选择抗干扰性强、高清晰度、远距离监控的摄像设备。

考虑到变电站较为特殊的工作环境,建议选择抗腐蚀、防爆、防震的专业监控摄像头。

2. 视频监控布局针对变电站不同区域的特点,进行合理的视频监控布局。

重点监控变压器、开关设备等重要区域,确保变电站的安全运行。

3. 视频存储和管理采用网络视频录像机(NVR)对监控视频进行存储和管理,确保监控数据的完整性和安全性。

同时,设置权限,限制不同人员对监控视频的访问。

4. 远程监控实现对变电站监控画面的远程访问和实时监控,方便管理人员随时掌握变电站的运行情况。

三、环境监控技术方案1. 环境监测设备选择在变电站中,应配置温度、湿度、气体浓度等环境监测设备,及时掌握变电站内部环境的变化。

2. 环境监测布局根据变电站不同区域的需求,合理布置环境监测设备,确保对整个变电站环境的全面监测。

3. 数据采集与分析利用传感器采集环境数据,并将数据传输至监控中心进行实时监测和分析。

通过数据分析,及时发现异常情况并采取相应措施。

4. 报警系统建立环境监控报警系统,一旦监测到超出设定阈值的环境参数,系统将自动发出警报,通知相关人员进行处理。

四、总结变电站视频及环境监控系统技术方案的实施,有助于提高变电站的安全性和稳定性,保障电力系统的正常运行。

通过合理选择监控设备、布局监控点和建立监控系统,可以更好地监测和管理整个变电站的运行情况,及时发现和解决问题,确保变电站的安全可靠运行。

智能变电站一次设备在线监测系统建设方案

智能变电站一次设备在线监测系统建设方案

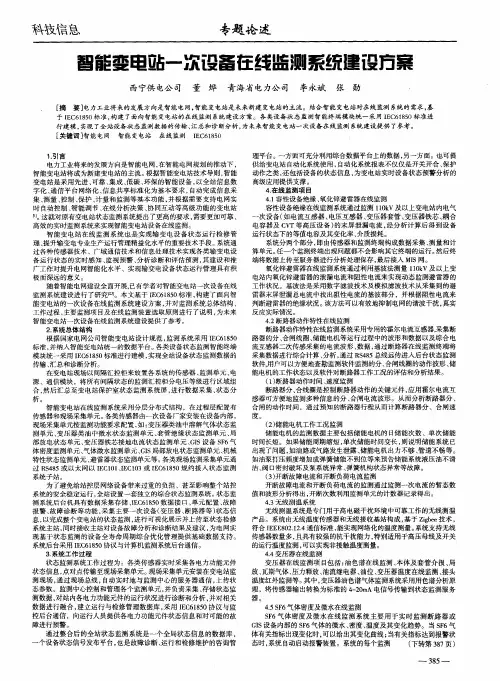

行 建模 , 实现 了全站设备状 态监测数据的传输、 汇总和诊断分析 , 为未来智能变电站一次设备在 线监 测系统建设提供 了参考。 [ 关键词 ] 智能电网 智 能变电站 在线监测 I C 15 E 6 80
1 引 言 .
电力工业将来的发展方 向是智能 电网, 在智 能电网规划的推动下 , 智能变 电站将成为新建变电站的主流。 根据智 能变 电站技术导则 , 智能
科技信息
专题论述
智雒变电站一次设备 在线监测系统建设方案
西 宁供 电公 司 董 烨 青海 省 电力公 司 李 永斌 张
[ 摘

要] 电力工业将来的发展方 向是智能电网 , 智能变电站是未来新建变电站 的主流。结合智 能变电站对在线监测 系统的需求 , 基
Hale Waihona Puke 于 I C 15 E 6 8 0标准 , 构建 了面向智能变电站 的在 线监测 系统 建设 方案。各类设备状 态监 测智能终端模 块统一采用 IC6 80标 准进 E 15
2系统 总体 结 构 .
根据 国家 电网公 司智能变 电站设计规范 , 监测系统采用 I C 1 5 E 680 标准 , 并纳入智能变电站统 一的数据平 台。 各类设备状态监测智能终端 模块统一采用 IC 15 标准进行建模 , E 680 实现全站设备状态监测 数据的 传输 、 汇总和诊断分析。 在变电站现场以间隔汇控 柜来放置各系统的传感器 、 监测 单元 、 电 源、 通信模块 , 将所有 间隔状 态的监测汇控柜分 电压等级进行 区域组 合, 然后 汇总至变 电站保 护室状态监测 系统屏 , 进行数 据采集 、 态分 状

传感器和现场 采集单元 。 各类传感器 由一次设 备厂家安装在设 备内部 , 现场采 集单元按 监测功 能要求 配置 , : 如 变压器类油 中溶解气体状 态监 测单元 、 变压 器类油 中微水状 态监测单元 、 套管绝缘状 态监 测单元 、 局 部放电状态单元 、 变压器铁 芯接地电流状态监测单元 、 I 设备 S 6 GS F 气 体密度监 测单元 、 气体微水监测单元 、 I 局部放电状态监测单元 、 GS 机械 特性状 态监测单元 、 避雷器状态监测单元等 。 各类现场监测采集单元通 过 R 4 5 以太 网以 IC 0 、 C 0 S8 或 E 1 1I 13或 IC 15 规约接 人状 态监测 E E 680

变电站温度在线监测系统的建设方案

变电站温度在线监测系统的建设方案

THANKS
感谢观看
提高设备运行效率
通过对设备温度的监测,可以优化设备的运行条件,提高设备运行 效率,减少能源浪费。
增加供电可靠性
实时监测变电站设备的温度,可以及时发现并处理设备故障,减少 设备故障对供电的影响,提高供电可靠性。
社会效益
1 2 3

提高供电服务质量
通过对变电站设备温度的监测,可以及时发现并 处理设备故障,减少设备故障对用户用电的影响 ,提高供电服务质量。
数据分析与报警
数据分析
对处理后的温度数据进行统计分析,包括平均值、最大 值、最小值等指标的计算,以及趋势分析、异常检测等 方法的运用。
报警机制
根据数据分析结果,设定报警阈值,当监测温度超过预 设阈值时,系统自动触发报警,并将报警信息发送至相 关人员。
人机界面设计
用户登录与权限管理
设计用户登录界面,实现不同权限用 户的登录及系统操作功能。
系统架构与组成
01 感知层
由温度传感器、数据处理模块等组成,负责采集 和初步处理变电站温度数据。
02 网络层
通过物联网技术,将感知层数据传输至云平台。
03 应用层
展示监测数据、提供远程监控界面、实现智能报 警等功能。
系统工作原理
温度传感器采集变电站内的温度数据 ,通过无线传输技术将数据发送至数
据处理模块。
处理后的数据通过物联网技术上传至 云平台,进行存储和分析。
数据处理模块对接收到的数据进行初 步处理,如数据过滤、格式转换等。
管理人员可以通过远程监控界面随时 查看变电站的温度数据,系统也会根 据设定的规则自动报警,提醒相关人 员处理异常情况。
03
硬件设计
温度传感器选择

110kV智能变电站在线监测系统技术方案 (3)

110kV智能变电站在线监测系统技术方案 (3)

目录(七)设备清单(建议配置,具体数量根据变电站实际情况确定)................................................2、电话支持服务 ...............................................................................................................................(一)概述电网安全运行是电力企业的首要任务,是建设和谐社会的基本保障。

随着智能电网工作全面展开,基于IEC61850的数字化变电站逐渐投入使用,在自动化领域,技术水平已经达到了国际水平。

但是对于非电气参数的监测手段仍然处于正在发展阶段。

目前,为电力系统状态检修提供数据的设备的监测项目分别进入到了电力的安全生产管理中。

以至于出现了一种监控“孤岛”现象,在电力系统主控室里摆满了各种计算机和服务器来监测:避雷器在线监测、SF6在线监测、高压接点测温监测、智能接地线管理、智能安全工器具柜管理、电缆温度在线监测、环境在线监测、图像监控、门禁系统等。

这种情况不仅浪费了空间资源和计算机资源,同时也增加了值班人员的工作量。

必须在不同的计算机之间进行大量的操作。

我公司在深刻的学习了国家电网公司SG186工程“建立一个信息平台”的理念之后,为了解决电力系统非电量监测的“孤岛”现象,研发了“智能变电站安全预警系统”。

该系统通过强大的数据库和计算机处理技术,能够将电力系统目前需要监测的各种设备参数通过一个共享的信息平台进行显示和处理,并可随时进行WEB浏览和数据共享,为电力系统状态检修提供一个可靠的数据监测信息平台。

(二)系统特点本系统中心思想,是把现有调度主站的功能与其它功能分开,让调度员专心进行调度工作。

将除综自以外的所有监测信息通过智能变电站安全预警终端进行整合并上传至YJ3000预警监控平台。

变电站设备在线监测

变电站设备在线监测

变电站设备在线监测
– 在线监测与状态检修
• 设备检修方式的发展:
3 状态检修(预知检修,视情检修)
为了解决定期检修的不足,出现了检修周期长短根据设备 状态而定的检修,这样可以充分发挥设备的潜力,做到根据实 际情况进行检修,制定恰当的备件定货周期和储备量,缩短检 修时间和节省检修费用。
变电站设备在线监测
变电站设备在线监测


电气设备绝缘的在线监测
绝缘在线监测技术的发展阶段
1. 20 世纪70年代 带电测试阶段。当时人们仅仅是为了不 停电而对电气设备的某些绝缘参数(主要是 泄漏电流)进行直接测量。由于其结构简单, 测试项目极少,而且要求被试设备对地绝缘 测式的灵敏度较差,所以应用范围较小,未 能得到普及应用。
变电站设备在线监测
– 在线监测概述
• 带电检测:对在运行中的设备,使用专 用仪器,由人员参与进行的测量。 • 所有己经或可能实现在线监测的项目都 可以带电检测。 • 带电检测还包括若干至今尚难实现在线 监测的项目。
变电站设备在线监测
– 在线监测概述
• 离线测试:将设备撤出运行,由专业测 试人员使用专用仪器和试验电源(有的仪器内 附试验电源)进行的测量。 • 离线测试的特征:被试设备退出了生产 线,测试设备也不在生产线上。《预规》中的 大部分测试项目都是离线测试。
变电站设备在线监测


电气设备绝缘的在线监测
绝缘在线监测技术的原理
2.
3. 4. 5. 6.
变电站设备在线监测
– 在线监测概述

1.
在线监测装置配置策略:
使用在线监测装置要进行效益分析 利:
A 、减少日常维护工作量; B 、对设备故障能快速反应; C 、能提前发现设备故障; D 、不损失供电; E 、设备可用率提高; F 、决策能实时决策; G 、预测设备长远的运行情况。

变电站视频及环境监控系统技术方案

变电站视频及环境监控系统技术方案

变电站视频及环境监控系统技术方案随着电力产业的不断发展,变电站已成为电力系统中不可或缺的基础设施之一。

变电站承担着电力输配电、能量转换、调节电压、保护设备以及监测电力质量等重要职责。

变电站的安全可靠运行不仅关系到电力系统的稳定运行,还直接关系到人民生命财产安全。

因此,建立一个高效、安全可靠的变电站视频及环境监控系统,对于保障电力系统的安全运行具有重要的意义。

一、系统方案设计1.视频监控系统变电站视频监控系统主要用于对变电站区域进行实时视频监控,对变电站内外的人员、车辆、设备及设施的安全进行监管和保障。

通过视频监控系统可以对变电站的各个环节进行全面的监测和管理,方便及时发现和处理变电站异常情况。

在系统设计方面,应针对变电站实际需求,进行细致的方案设计。

首先,应根据变电站的规模和场地特点来确定监控节点数量、监控视角以及监控细节。

其次,应选用高清的摄像头设备,并应在采集视频流的时候支持多通道采集,以便监控多个区域的情况。

此外,还需要对视频监控系统进行服务器配置,配置后台存储设备以及高效的数据传输通道,确保监控数据的可靠性和准确性。

2. 环境监控系统变电站环境监控系统主要通过传感器采集变电站环境参数信息,对变电站环境进行实时监测和调控,保障变电站的正常运行。

环境监控系统管理范围包括水、气、温度、湿度、噪声等多个指标,主要包括空气质量监测、温度湿度监测、水质监测、声环境监测等。

环境监控系统的设计需要按照变电站的实际需求进行选择,需要将监测的参数控制在有效范围内,确保监测数据的准确性。

同时,还需要根据监测数据进行数据分析和处理,通过优化调节变压器温度、湿度、空气质量、水质等因素,提高设备的运行效率,减少故障率。

二、多重技术支持在变电站视频及环境监控系统的实施过程中,应根据系统设计方案的需求,综合考虑以下多重技术支持:1. 网络通信技术变电站视频及环境监控系统应采用配备高效网络通信技术的网络硬件设备,保证视频监控数据的快速传输。

变电站监控系统技术方案

变电站监控系统技术方案

变电站监控系统技术方案一、项目背景及目标这个变电站监控系统项目,主要是为了满足日益增长的电力需求,确保电力系统的安全稳定运行。

项目目标就是构建一套集数据采集、传输、处理、存储、展示于一体的监控系统,实现变电站运行状态的实时监控,提高运维效率。

二、系统架构1.数据采集层:采用高精度传感器,实时采集变电站各设备运行参数,如电压、电流、温度等。

2.数据传输层:采用有线与无线相结合的方式,将采集到的数据实时传输至数据处理中心。

3.数据处理层:对采集到的数据进行清洗、分析、处理,各类报表,为运维人员提供决策依据。

4.数据存储层:采用分布式存储系统,确保数据的安全性和可靠性。

5.数据展示层:通过大屏幕、手机APP等终端,实时展示变电站运行状态,便于运维人员监控。

三、技术方案1.传感器选型:根据变电站设备特点,选用适合的传感器,确保数据采集的准确性。

2.传输方式:结合变电站现场环境,采用有线与无线相结合的方式,实现数据的实时传输。

3.数据处理算法:运用大数据、等技术,对采集到的数据进行智能分析,为运维人员提供有针对性的建议。

4.存储方案:采用分布式存储系统,确保数据的安全性和可靠性。

5.展示终端:开发大屏幕展示系统、手机APP等终端,实现变电站运行状态的实时监控。

四、项目实施与验收1.项目实施:按照设计方案,分阶段、分任务进行实施,确保项目进度和质量。

a.系统运行稳定,数据采集、传输、处理、存储、展示等功能正常;b.传感器精度达到设计要求;c.数据传输实时性满足要求;d.系统具备一定的扩展性和可维护性。

3.验收流程:项目验收分为初验、终验两个阶段,初验合格后进行终验。

五、后期运维与维护1.建立运维团队:项目验收合格后,成立专业的运维团队,负责系统的日常运维和维护。

2.定期检查:定期对系统进行检查,确保系统稳定运行。

3.数据分析:对采集到的数据进行深入分析,为运维人员提供有针对性的建议。

4.系统升级:根据技术发展,对系统进行升级,提高系统性能和功能。

智能变电站继电保护在线监测系统设计与应用

智能变电站继电保护在线监测系统设计与应用

智能变电站继电保护在线监测系统设计与应用随着社会的发展,电力系统变得越来越复杂和庞大,变电站继电保护作为电力系统的重要组成部分,承担着保护电力设备和系统安全运行的重要责任。

随着电力系统的发展和规模的扩大,传统的继电保护系统已经无法满足当前电网的需要,需要引入智能化技术对继电保护系统进行在线监测和管理,在提高继电保护系统运行效率和精度的为电力系统的安全运行提供更有力的保障。

智能变电站继电保护在线监测系统是以传统继电保护系统为基础,引入了智能传感器、通信技术、数据处理和分析技术等先进技术的一种继电保护系统。

该系统具有实时监测、远程通信、数据分析、智能判断和自动控制等功能,能够对继电保护系统进行全面监测和管理,从而提高系统的可靠性、灵活性和安全性。

一、智能传感器的选择和配置。

智能传感器是智能变电站继电保护在线监测系统的核心组成部分,它能够实时采集电力设备的运行状态和环境信息,包括电流、电压、温度、湿度等参数。

在选择和配置智能传感器时,需要考虑传感器的准确度、响应速度、稳定性和设备兼容性等因素,以确保传感器能够准确、可靠地采集数据。

二、通信技术的应用。

智能变电站继电保护在线监测系统需要实现对继电保护设备的远程监测和控制,因此需要应用先进的通信技术,包括有线通信和无线通信。

有线通信可以采用以太网、光纤通信等技术,而无线通信可以采用无线传感网、蓝牙、Wi-Fi等技术。

通过通信技术,可以实现对继电保护设备的远程控制和数据传输,从而为系统的监测和管理提供便利。

三、数据处理和分析技术的引入。

智能变电站继电保护在线监测系统需要处理和分析大量的数据,包括传感器采集的实时数据、历史数据和环境数据等。

需要引入数据处理和分析技术,包括数据采集、存储、处理、分析和可视化技术。

通过数据处理和分析技术,可以对系统的运行状态进行实时监测和分析,及时发现故障和异常,为系统的预防和处理提供依据。

四、智能判断和自动控制技术的应用。

智能变电站继电保护在线监测系统需要具备智能判断和自动控制的能力,能够根据数据分析的结果自动判断电力设备的运行状态,及时采取措施防止故障的发生。

变电站视频监控和温度监测报警系统方案 配置清单及配套设备

变电站视频监控和温度监测报警系统方案 配置清单及配套设备

变电站视频监控和温度监测报警系统配置清单及配套设备目录一、项目背景 (3)三、系统总体设计 (5)四、系统功能性需求 (6)五、智能化变电站子系统介绍 (8)5.1视频监控子系统 (8)5.2防盗报警子系统 (10)5.3智能门禁子系统 (12)5.4智能设备控制子系统 (14)5.5火灾报警子系统 (16)5.6动力环境监控子系统 (16)六、系统优势 (18)七、站端主要设备介绍 (22)八、资质证书 (26)一、项目背景经过几年的建设,有些变电站已经陆续安装了纯本地的或小范围联网的分散视频监控系统,这些系统的规模较小,通常是各变电站独立工作,或几个变电站的联网监控。

传统的解决方案就是分别安装环网柜、开关柜、变压器等监测设置,以及报警、视频以及环境监控等系统等,但是这些系统具有如下问题:很多装置没有联网,只是在本地监测和控制;联网的各系统之间独立运行,形成监控“孤岛”现象,无法有效的进行管理,也达不到安全管理的效果。

目前变电站内所有门锁都采用机械锁,也就是说随便配一把钥匙可将各设备室的门全部打开,从而存在很大的安全隐患,一方面,外来人员用借到的钥匙就可随心所欲开启任何房门,也无法记录开启时间,这不仅可能出现物品被盗,甚至可能开错设备室的门而误入带电间隔,出现人员伤亡的事故。

另方面,当钥匙丢失了时,更是存在前面所述的安全隐患。

目前变电站的巡视都是通过手工记录的方式进行,会出现代签、统计费时费力,无法做到实时监控和管理。

多系统并存不但增加了投资成本,后期的维护成本也大大增加,并且多个厂家的设备同时运行,也会产生扯皮现象,浪费业主的时间和精力。

二、变电站视频监控和温度监测报警系统TIP3000变电站视频监控和温度监测报警系统是安徽电科恒钛智能科技有限公司采用自动化技术、计算机技术、网络通信、视频编码及物联网技术开发的一套综合监控系统。

该系统通过对各种辅助生产系统的整合、优化,并通过监测、预警和控制三种手段,为变电站的安全生产提供可靠的保障。

国电智能变电站一体化监控系统解决方案

国电智能变电站一体化监控系统解决方案

国电智能变电站一体化监控系统解决方案一、背景介绍随着电网的建设和运营变得越来越复杂,对变电站的安全、稳定和高效运营的需求也越来越高。

由此,国电智能变电站一体化监控系统应运而生。

该系统通过集成各种监控设备和技术,实现对变电站各个环节的监控、控制和管理,提高变电站的运维水平和效率,确保电网运行的可靠性和稳定性。

二、系统架构1.数据采集层:通过传感器、仪器仪表等设备,实时采集变电站各种设备的运行数据,包括电流、电压、温度、湿度、气压等。

2.数据传输层:将采集到的数据通过有线或无线方式传输至上层的数据处理中心,确保数据的准确和及时性。

3.数据处理中心:对传输来的数据进行处理和分析,通过算法和模型计算得到各种参数的变化趋势、预警等。

这一层还可以对数据进行实时监测、查询和分析。

4.系统管理及控制层:通过对数据的处理和分析,形成对变电站运行状态的判断,一旦发现异常情况,系统可以通过自动控制或发送警报通知相关人员进行处理。

5.用户界面层:在PC端或移动设备上展示系统的各项功能和操作界面,方便用户进行操作和控制。

三、系统功能1.实时监测和数据采集:对变电站的各种设备实时进行监测和数据采集,包括线路的电流、电压参数,变压器的温度、湿度参数等;2.故障诊断和预警:通过系统对数据的分析和处理,实时判断设备运行是否正常,并预测可能发生的故障,及时通过界面或短信、邮件等方式发送给相关人员;3.智能控制和操作:对变电站的各种设备进行控制和操作,如远程开关、调整和控制线路的电流和电压等;4.统计和分析报表:对变电站的运行数据进行统计和分析,生成各种报表和图表,方便用户进行数据分析和决策;5.安全和保护功能:通过对设备的监控和控制,确保变电站的安全和稳定运行,避免火灾、爆炸等事故的发生。

四、系统优势1.实时性高:系统可以实时采集和处理变电站的各项数据,及时反馈变化情况,并提供预警功能。

2.可靠性强:系统具有自动诊断、故障预测等功能,能够提前预防和修复设备故障,降低事故发生的概率。

变电站监控系统设计方案

变电站监控系统设计方案

变电站监控系统设计方案一、背景变电站是电力系统的重要组成部分,负责将电网中高压电能通过变压器降压至低压,向居民、企业提供稳定的电力供应。

为了确保变电站正常高效运行,需要安装监控系统对变电站的设备运行状态、电能质量、安全隐患等进行监测管理。

二、设计目标本文的设计目标为建立一套实用高效的变电站监控系统,能够对变电站设备运行状态进行实时监测,及时发现异常情况并做出响应,确保电能的稳定供应,保障变电站运行的可靠性。

三、系统架构1.硬件架构变电站监控系统的硬件架构主要由以下设备组成:传感器、数据采集设备、控制器、通信设备、存储设备和显示设备。

(1)传感器:安装在变电站的各个设备上,用于监测电流、电压、温度、湿度等相关参数。

(2)数据采集设备:连接传感器,用于采集传感器监测到的数据,并将数据传输给控制器进行处理。

(3)控制器:负责对采集的数据进行处理分析,并根据分析结果做出响应。

(4)通信设备:物联网技术应用,将采集的数据通过互联网传输到云端服务器,以便于后续的监测和分析。

(5)存储设备:用于存储传感器采集到的历史数据,并提供查询和分析功能。

(6)显示设备:用于显示变电站各个设备的运行状态、电能质量等相关信息。

2.软件架构变电站监控系统的软件架构主要由以下几个部分组成:操作系统、数据分析平台、Web应用、移动应用程序等。

(1)操作系统:通常采用嵌入式操作系统,用于控制器的管理和控制。

(2)数据分析平台:用于对采集的数据进行预处理、清洗、分析,并生成报表、图表等数据分析结果。

(3)Web应用:用于提供实时监控、数据查询、分析和报警等服务,管理员可以通过浏览器登录Web界面,查看变电站的运行状态和历史数据等信息。

(4)移动应用程序:为了方便变电站管理人员随时随地了解变电站运行状态,可以开发移动应用程序,通过手机或平板电脑等移动设备访问系统,监控变电站实时运行情况。

四、主要功能1.数据采集和处理功能变电站监控系统能够实现对各种传感器采集的数据进行快速、准确的处理和分析。

变电站环境监控系统方案

变电站环境监控系统方案

变电站环境监控系统方案一、系统简介配电室智能辅助监控方案通过监控、预警、控制等手段,实现了变配电站安全运行最关注的“在控”、“可控”等问题。

利用各种采集前置机、传感器和报警器,实现了电力设备运行状态及和周边环境的远程在线监控。

采取分层、模块化设计,使各个模块相互独立,层次清晰,模块之间的耦合度最小。

根据“标准化,一体化,智能化”的设计原则,该方案采用工业设计标准通信接口,实现多种功能。

二、功能特点1、兼容性强:变电站环境监控系统可以兼容多家厂商的设备接入,实现完美接入,并具有符合电力系统标准的接口规范,使得设备兼容更加快捷。

2、多样化告警:实现声光、语音、电话、短信、微信、邮件等多种联动提醒方式。

3、灵活选配:系统采用模块化设计,组网灵活,用户可根据要求选配。

4、历史数据查询:可以查询到站房内以往环境监测资料、电气设备电力参数、报警信息、人员出入信息、设备启停等数据。

三、系统功能1、动力监测(变绕组温度监测、开关柜母线测温、开关柜局放监测、馈线电量温度监测、配电柜电参数监测等)。

2、环境监测(温湿度、SF6&O2、噪声、粉尘、漏水、水位等监测)。

3、安全监测(烟雾、红外、电子围栏、门禁、视频等监测)。

4、设备控制(空调、除湿机、风机、灯光、水泵、新风机等控制)等。

四、应用价值1、辅助电力运维:提升电力企业的运营管理水平,为社会、为电力事业创造更多的社会价值。

2、一体化智能调度:实现站房的真正可视化智能远控,形成一体化的智能调度体系,确保电网运行的安全可靠、灵活协调、优质高效、经济环保。

3、避免重复投资:系统具有开放性、可扩展性、兼容性和灵活性等特点,可适应产品升级,避免重复投资。

4、推动电网安全运行:保证站房安全可靠,有力地支持电网安全稳定运行。

变电站环境监控系统方案有丰富的监控功能,从内到外,实现精细化、标准化、智能化的监控管理,大大提高管理者对站点运维的效率及质量,降低高温、潮湿、盗窃等异常情况的发生。

变电站在线监测配置方案

变电站在线监测配置方案

变电站状态监测系统解决方案许继昌南通信设备有限公司目录1、配置表 (1)2、系统整体方案 (1)3、产品介绍 (3)GIS监测相关装置 (3)变压器监测相关装置 (6)开关柜监测相关装置 (11)避雷器在线监测系统ALM-800 (14)站内状态监测主站系统CBS-8000 (14)1、配置表根据110kV及以上变电站设备配置监测设备如下:监测对象监测设备名称型号功能单位数量备注GIS 断路器储能机构监测BSM-800 断路器储能机构监测台GIS局放监测DTM-800 GIS局部放电监测台SF6微水密度监测SF6-800 SF6密度、微水监测台变压器变压器油色谱监测单元TS3000 监测主变油中6种故障气体:H2、CO、CH4、C2H4、C2H6、C2H2;台铁芯接地监测单元TIM-800 变压器铁芯接地电流监测;台在线油过滤TOF 有载分接开关油过滤台变压器局放监测PD-MAT400 变压器局部放电监测台套管监测CIM-800 套管监测开关柜开关真空泡监测VM-100 真空断路器真空泡真空度在线监测台无线测温监测XJCW-900 开关柜触头附近温度监测台储能机构监测BSM-800 台避雷器在线监测系统避雷器监测ALM-800 避雷器在线监测只变电站主站系统后台分析系统CBS-8000 集中监视及数据上传套2、系统整体方案设备状态监测和诊断的关键是在线监测技术,在线监测技术是实现智能设备状态可视化的必要手段,是状态维修的实现基础,为其提供了实时连续的监测数据和分析依据。

有效的在线监测系统可以随时掌握设备的技术状况和劣化程度,避免突发性事故和控制渐发故障的发生,从而提高高压电气设备的利用率,有助于从周期性、预防性维修向状态检修的转变,改善资产管理和设备寿命评估,加强故障原因分析。

在线监测、故障诊断、实施维修整个一系列过程构成了电气设备状态检修工作的内涵。

因此,积极发展和应用变电站设备在线监测系统的最终目的就是为了以状态检修取代目前的定期维修,为其提供了分析诊断的依据,是状态维修策略不可或缺的组成部分。

变电站二次设备在线监测系统的设计与实现

变电站二次设备在线监测系统的设计与实现

变电站二次设备在线监测系统的设计与实现随着电力系统的发展和变电站规模的逐渐扩大,变电站二次设备在电力系统中扮演着至关重要的角色。

为了确保变电站的安全稳定运行,必须对二次设备进行及时监测和维护。

因此,设计和实现一个高效可靠的变电站二次设备在线监测系统就显得极为重要。

一、系统架构设计1.系统功能模块划分数据采集模块负责对变电站二次设备的运行数据进行采集,并将其传输至数据处理模块进行处理;数据处理模块负责对采集到的数据进行处理和分析,生成相应的监测报表和趋势图;数据显示模块则将处理后的数据以图表形式展示给用户,用户可以通过数据显示模块实时查看变电站二次设备的运行状态;报警处理模块则负责监测系统中的异常情况,并对异常情况进行及时报警处理。

2.系统数据通信协议选择在设计变电站二次设备在线监测系统时,需要选择合适的通信协议进行数据传输。

通常情况下,可以选择Modbus、DNP3.0等通信协议作为系统的数据传输协议,确保数据传输的稳定性和可靠性。

3.数据存储和备份为了确保系统数据的安全性和完整性,需要设计合理的数据存储和备份方案。

可以将数据存储在云端服务器或本地数据库中,并采取定期备份的方式确保数据的安全和可靠性。

二、系统实现步骤1.搭建硬件平台在实现变电站二次设备在线监测系统时,首先需要搭建一个合适的硬件平台。

可以选择采用工控机或嵌入式开发板作为系统的硬件平台,保证系统的稳定性和可靠性。

2.开发数据采集模块数据采集模块是变电站二次设备在线监测系统的核心模块,负责对二次设备的运行数据进行采集。

可以选择采用传感器、模块等设备进行数据采集,并将采集到的数据传输至数据处理模块进行处理。

3.开发数据处理和显示模块数据处理和显示模块负责对采集到的数据进行处理和展示。

在数据处理模块中,可以利用数据分析算法对数据进行处理和分析,生成相应的监测报表和趋势图;在数据显示模块中,可以利用图表控件将处理后的数据以图表形式展示给用户。

变电站无线测温在线监测系统技术规范书

变电站无线测温在线监测系统技术规范书

变电站无线测温在线监测系统技术规范书批准:审核:拟制:总则1.本“规范书”明确了某城市供电公司35~220kV变电站无线测温在线监测系统的技术规范。

2.本“技术规范书”与商务合同具有同等的法律效力。

1.1 系统概述在变电站或开闭所,母排、刀闸、高压开关柜、断路器、电缆、架空线路之间一般都采用插头连接,长期过载、接头松动、触头老化等因素容易导致接触电阻增大,可能发生触头升温过高甚至烧毁等严重事故。

一旦出现故障停电,首先给人民群众生活带来不便,干扰了企业的正常生产经营;其次给供电公司造成较大损失;再者变电站内开关柜、母排、电缆、架空线的分接头众多,呈网状及封闭结构,查找故障隐患非常困难,浪费了大量的人力,物力。

变电站无线测温在线监测系统主要包括开关柜内母排接头测温、站内输电线路和电缆接头测温,将监测点的接头温度、温度传感器的电池电压实时上报到变电站后台或远程主站系统进行显示、存储和越上下限预报警处理。

当现场的接头接头温度越限和温升过快时,温度传感器会立即主动上报紧急告警信息到站内后台或远程主站系统,由软件系统给出声光报警并发出短信,通知运行值班人员处理。

对于变电站的户外架空线路和电缆接头,还可以在线监测线路负荷电流、局部放电等运行状态。

1.2 总体要求1.2.1正常运行时:系统能够及时掌握各监测点的正常运行情况,将站内接头的温度、站内温度传感器的电池电压、户外架空线或电缆头的温度、户外架空线或电缆头的负荷电流、户外架空线或电缆头的对地电场等运行信息发送到站内后台或远程主站系统,在计算机上能够方便地查询有关实时信息和历史数据。

为及时掌握各监测点在故障前的运行状态,预防隐患的发生,保证设备的正常运行,并提供灵活的参数调整手段。

1.2.2异常运行时:系统能够及时掌握各监测点的异常运行情况,将各接头的温度越限、温升过快和电池电压低等报警信息发送到站内后台或远程主站系统,在计算机上能够方便地查询有关报警信息和实时数据,及时掌握各监测点在异常运行时的运行状态,避免恶性事故的发生。

750kV智能化变电站在线监测系统配置

750kV智能化变电站在线监测系统配置

IC 15标 准 的统 一信 息建 模 , 到智 能设 备 问信 E 6 80 达 息 享 和互操作 的变 电站 。在 变 电站 高压设 备装设
在线 监 测 系统 , 能够 做 到 对 已经发 生 、 在发 生 就 正 或 可 能发 生 的故 障 进 行分 析 、 断 和预 报 , 判 明确 故
期 检 修 ” 成 “ 态 检修 ”避 免 被监 测 设 备 事 故发 变 状 , 生, 保证设备 安 全 、 可靠 、 常运行1 正 ” 。
实现设 备 状 态检 修 能带 来直 接 、 间接 的经 济效 益 。提 高设 备 的运行 可 靠性 , 现少 停 电 , 实 多供 电 ; 能及 时避免 事 故扩 大 ,保证 了电 网的运 行 可靠 性 ,
L U I Yu ,XU — i n YU e g , HANG n Yu x a g, Zh n 2 S Yo g
( . o h et l t cP w r e i s tt n X ’n7 0 7 , h a x P o ic , hn ; 1 a w s E e r o e D s nI tui , i 0 5 S a n i rv e C i N c i g ni o a 1 n a
s b tt n a d l si e e u s t no — i e n t打 1 y t fs u sai , n a s s h b t i l o c i f t s a o n n m0 i I 0 gs s 1 e1
a c r n o t e c tg r ft e hih v la e e uim e nd t n c o dig t h ae oy o h g otg q p nta he a ay e heba i r n incp ea h ppia inm eh d o n lz st scwo kigpr il nd tea lc to to f e c fh y t msa r s n s h u r nt p ia inc ndto so a ho tes se ndp e e t ec re pl to o iin f t a c

变电站电力设备电气绝缘综合在线监测方案设计与研究

变电站电力设备电气绝缘综合在线监测方案设计与研究

质量验检 ,确保 措施 和计划的有效 实施 ,确保 工程质量 目标达到合 同要 求 ;对 于 各 专 业 交 叉 复 杂 的作 业 ,应 提 前 组 织 会 审 作 业 方 案 , 以免 造 成 安装 返 工 。 严格 执行质量奖惩制度 ,将 责、权 、利相 结合 ,将个人 的经济 利 益与 工程质量挂钩 ,做到重奖 、重罚、奖惩分明,从而调动作业 人员的工作积极性 ,确保作业人 员认真 负责。质安员实行跟班 质量 监督,发现问题及时处理纠正 ,严格上 下工序和交叉的交接 、验收 制度,做到本工程质量不合格不交 接,上工序不符合要求 ,下 工序
Po we r T e c h n o l o g y
机箱上,安装适 合的接 口模块 ,可将各 硬件系统集成至 P X I 总线 中, 在长距离传输当 中, 绝缘模拟 信号会 受干扰 及减退 ,因此,可将 P X I 系 统 放 于 现 场 ,便 于 就 近 在 线 监测 对 象 。 2 . 2 主控 机 系统 设计 在综 合监 测方案中 ,主控机系统 是由交换机、G P S卫星 时钟与 计算机等设备构 成的,对全部 电力设备 的绝缘状 态特征值进行实时 监测 ,并绘制 出相关 的图形数 据。在 线监控系统获取 P X I系统 的绝 缘数据信 息后 ,经数据 库查询 获得 P X I系统新报警阈值与绝缘状态 数据 ,以判断 电气设备 的绝缘状况 。当参量数据超过报警 阈值之后 , 系统会报警 以提 醒相 关工作人 员进行注 意。在线监控系统也能对任 意 时 间段 中 的某 设 备 绝 缘 参 量 数 据 进 行 查 询 , 以 绘 制 绝 缘 参 数 趋 势 图,另外 ,监控 系统还 能经网络通信方式 ,对 P X I系统信号 的采集 方 式进 行 转变 , 实 现 局 域 网 G P S系 统 的对 时 操 作 。 2 . 3 监 测 系 统 的 硬 件 设 计 前置机系统主要包含 P X I总线 的前置单元与设备 智能监测 点, 在 变 电 站 工 作 现 场 附 近 进 行 安 放 , 让 主 控 机 处 在 变 胆 战集 控 室 内, 对 前置 机 的 监 测 数 据 进 行 管 理 及 查 询 , 主控 机 具有 打 印机 报 警 功 能 , 主 控机 对 多 台前 置 机 进 行 管理 时 , 需 要 接 入 相 应 交 换 机 进 行 以 太 网 的 联 网 通 讯 。综 合 在 线 监 测 系 统 不 能 与 监 测 设 各 相 脱 离 ,在 时 间 方 面应与综合 自动系统 的时钟相 同步 ,把系统操作及监测数据进 行关 联分析,与 G P S卫星时钟进行接入 ,在监测系统 中,还 要设计常规 电源隔离 的变压器与 U P S的不 间断电源 , 以加 强监测 系统的科学性 。 2 . 4 监测系统 的软件设计 在 P X I总线系统中,变 电站的电力设备进 行多参 量多设备的综 合在线监测 ,并 以即插即用作为主导思想 ,对每种设 备参数的测量

变电站无人值守图像监视及安全警卫系统配置

变电站无人值守图像监视及安全警卫系统配置

探测范围:11M × 11M
4、脉冲电子围栏 主机: 主机: 探测控制器
12V稳压电源 避雷器 系统集成箱(可选) 电子围栏: 电子围栏: 声光报警灯 中间柱底座 受力柱底座 ESB275II-2 ESB275II AC-806 LA
北京安创明圣
6防区
双防区域控制 单防区域控制 指定带后备电池 每区域1个
控制管理系 统里所有设 备,监测远 程设备的运 行状态,联 动报警发送 短信
综合监控平台软件
TC-W800R
1
200用户端软件
8、视频工作站 、
21英寸液晶显示器 硬盘
TC-W812D 三星 SATA 500G TS-WGCIA 防雷接地、管材、接头等
1 1 9 1 半月更新周期
9、短信发送模块 、
7、辅材
设备合计 工程费 税费 总计
xxxx电力(集团)股份有限公司 产品 型号
xxx110kV开关站技改工程 图像监视及安全警卫系统 描述
16路音视频,16路D1,支持温湿 度、电压电流监测,开关量报警 信号输入输出,支持本地存储
12路模拟量接入,8路开关量输入,4 路开关量输出,支持8路温湿度接入
无人值守机房综合监控系统配置清单(图像监视及安全警卫系统) 无人值守机房综合监控系统配置清单(图像监视及安全警卫系统)
7 7 8 1 1 1 7 7 7
TC-D6622ANW
天地伟业
内置YT-3911摄像机,普通照度,单 彩,480线,22倍光学
主控1、
3、综合报警
TC-W4128 8路开关量动环监测主机 天地伟业
12路模拟量接入,8路开关量输入,4 路开关量输出,支持8路温湿度接入
1 1 2
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

变电站状态监测系统解决方案许继昌南通信设备有限公司2011.11目录1、配置表 (1)2、系统整体方案 (1)3、产品介绍 (2)3.1GIS监测相关装置 (3)3.2变压器监测相关装置 (6)3.3开关柜监测装置 (10)3.4避雷器在线监测系统 (14)3.5站内状态监测主站系统 (14)1、配置表根据110kV及以上变电站设备配置监测设备如下:2、系统整体方案设备状态监测和诊断的关键是在线监测技术,在线监测技术是实现智能设备状态可视化的必要手段,是状态维修的实现基础,为其提供了实时连续的监测数据和分析依据。

有效的在线监测系统可以随时掌握设备的技术状况和劣化程度,避免突发性事故和控制渐发故障的发生,从而提高高压电气设备的利用率,有助于从周期性、预防性维修向状态检修的转变,改善资产管理和设备寿命评估,加强故障原因分析。

在线监测、故障诊断、实施维修整个一系列过程构成了电气设备状态检修工作的内涵。

因此,积极发展和应用变电站设备在线监测系统的最终目的就是为了以状态检修取代目前的定期维修,为其提供了分析诊断的依据,是状态维修策略不可或缺的组成部分。

智能变电站监测总体方案如下图:IEC61850-8-1IEC61850-8-1智能组件柜变电站状态监测典型方案架构状态监测系统系统结构1)状态监测系统结构应为网络拓扑的结构形式,变电站内状态监测系统向上作为远方主站的网络终端,同时又相对独立,站内自成系统,层与层之间应相对独立,采用分层、分布、开放式网络系统实现各设备间连接。

2)站控层由状态监测系统综合平台组成,提供站内运行的人机界面,实现监视查看间隔层和过程层设备等功能,形成全站状态监测中心,并与远方主站状态监测系统进行通信。

3)间隔层由计算机网络连接的若干个综合数据集成单元组成(针对专业性较强,数据分析较为复杂的监测项目)。

过程层由若干个监测功能组IED及状态监测传感器组成。

站控层综合数据单元均与过程层监测功能组主IED整合为状态监测IED,以减少装置数量,节约场地布置空间。

过程层传感器由一次厂家成套。

4)状态监测IED采用IEC61850协议与站控层综合平台通信,各监测IED的评价结果通过站控层网络传输至综合平台,综合平台汇总并综合分析,监测数据文件仅在召唤时传送。

5)站控层综合平台设备与状态监测IED连接采用以太网,通信速率满足技术要求。

6)状态监测IED与过程层传感器的连接采用现场总线,通信速率满足技术要求。

3、产品介绍3.1 GIS监测相关装置GIS状态监测主要实现GIS状态监测功能,由就地监测组件和站控层综合分析系统共同完成,监视断路器机械装置和绝缘体的状态。

监测子IED进行断路器机械特性、绝缘气体状况、局放放电量等进行分析计算,进行GIS的简单评估并将数到变电站监测中心。

就地在线监测IED接入标准的协议,通过采集各装置(传感器)信息,汇总到IED,通过软件分析处理,对GIS进行简单评估并通过IEC61850标准协议上传到后台中心。

GIS状态监测组件主要具备下述功能:3.1.1 储能机构监测装置BSM-800BSM-800断路器状态监测仪可应用于10kV到500kV各种类型(少油、多油、真空、SF6)断路器的在线监测,并可以直接安装在断路器控制柜或控制室内,安装方便。

它能够监测断路器导电回路、控制回路、储能机构的状态,记录主要开关触点的磨损状况。

该仪器通过监测断路器每一次分合闸动作期间产生的下列参数,来实现上述功能:●分合闸时刻●断路器分/合状态●分合闸动作次数●电弧持续时间●主触头累计电磨损(以I2T表征)●线圈分合闸时间●辅助触点动作时间●储能时刻●储能次数●分合闸过程三相电流波形●分合闸线圈电流波形●储能电机工作电流波形技术性能a)分合闸线圈、储能电机电流测量:采用电流传感器采样,电流传感器以穿心方式接入分合闸控制回路和储能电机电源回路。

分合闸时间的测量不确定度为小于1ms;监测电流的测量不确定度不大于±1%(幅值)。

b)断路器分合位置和断路器储能状态监测:分合闸位置通过辅助接点监测。

储能状态通过储能状态节点获取,对这两个开关量的采集速度不大于0.1ms。

c)分合闸线圈动作分析:分合闸时间计算;分合闸线圈动作异常判别。

d)断路器位置信息分析:进行分合闸位置变位信息采集。

e)储能电机监测分析:储能电机运行电流采集;储能电机运行启动;储能电机过时报警。

储能电机过流报警。

BSM-800装置通常安装在断路器所在线路的CT端子箱中。

根据现场的不同情况,可选择的安装方式如下表所示。

3.1.2 SF6密度微水监测SF6-800技术参数及监测对象到变电站监测中心。

SF6微水密度在线监测技术性能a)系统功耗: 采集器:100VA,传感器单元:3VA。

b)工作环境:温度:-40℃~+60℃,湿度:≤99%RH。

c)安装接口:根据断路器接口结构要求定制法兰盘或单向阀。

SF6密度和水分通过密度传感器和湿度传感器监测。

密度传感器和湿度传感器安装在本体外壳并通过导管和气室连通。

传感器满足高压开关设备对其密封性、绝缘性要求,并在出厂时同高压开关一起完成出厂各项相关试验。

d)平均无故障时间:50000h。

3.1.3 GIS局放监测DTM-800GIS局放在线监测技术指标表3 GIS局放在线监测技术指标GISa)监测及诊断系统具有扩展能力,并预留有足够的数据通道。

b)可实现设备局部放电的连续监测。

c)可根据实际情况选择内置或外置UHF传感器。

d) 多通道监测主机。

e)触摸式操作显示屏,可在现场进行主机功能设置和监测数据观察。

f)局部放电波形测量、分析、显示和趋势分析。

g)对设备状态做出趋势分析。

h)通讯:USB 12Mbps;RS-485 500Kbps 1.2KM;光纤(可选)1KM;TCP/IP。

j)电源:AC220V +/- 10%,50Hz,0.5A。

k)系统抗干扰特性:系统有良好的电磁兼容性、绝缘性能、抗干扰性、抗腐蚀性。

系统设计有屏蔽抗干扰措施,运行中能够区分局放信号与内、外界的干扰信号,如开合动作信号、自检信号、无线电、通讯信号等干扰信号。

能够将高压开关设备操作所产生的暂态波、及其他外界干扰信号(移动电话信号、雷达信号、电动机干扰、荧光灯等干扰信号)的影响最小化;系统设计有针对性措施以防止在GIS盆式绝缘子等位置引入的外部信号造成的干扰。

3.2 变压器监测相关装置变压器状态监测装置有:变压器油色谱监测单元、铁芯接地电流监测单元、绕组测温、分接头在线油过滤、变压器局放监测。

3.2.1 变压器油色谱监测单元TS3000TS3000 变压器油色谱在线监测系统(多组分原理)是基于气相色谱技术的变压器油中溶解多组分气体在线监测产品。

系统能按确定的周期在线检测出变压器油中溶解H2、CO、CH4、C2H2、C2H4、C2H6 等全组分气体的含量。

并通过专家系统判断是否存在潜伏性故障,是过热性故障还是放电性故障,并按设定的报警值进行声光报警。

在线监测系统能通过手机短信把每次检测结果及时发送到相关人员手机上,便于及时了解到变压器运行状态。

1)TS3000 工作原理TS3000 系统由气体采集模块、气体分离模块、气体检测及数据采集模块、谱图分析模块等几部分构成。

气体采集模块实现变压器油气的分离功能。

在气体分离模块中,气体流经色谱柱后实现多种气体的分离,分离后的气体在色谱检测系统中,实现由化学信号到电信号的转变。

气体信号由数据采集模块采集后通过通讯口上传给后台监控系统,该系统能进行谱图的分析计算,并根据气体标定数据自动计算出每种气体的浓度值。

故障诊断系统根据气体浓度值,用软件系统内的变压器故障诊断算法自动诊断出变压器运行状态,如发现异常系统能诊断出变压器内部故障类型并给出维修建议。

2)系统构成TS3000 变压器油色谱在线监测系统由在线色谱监测柜、后台监控主机、油色谱在线分析及故障诊断专家系统软件、变压器阀门接口组件以及不锈钢油管几部分组成。

3)系统技术指标项目内容检测原理进口气敏传感器同时检测H2,CO,CH4,C2H2,C2H6,C2H4;脱气方法真空脱气分离方法进口色谱柱检测方式进口气敏传感器进样方式电磁六通阀进样温度控制模糊PID 控制数据采集可调电路设计,自动捕峰和出峰分段增益通信方式RS485协议网络协议支持TCP/IP网络协议,支持远程监测与远程维护显示方式报表/趋势图/增量分析,数据可并入用户监控网络故障诊断IEC60599 、国标三比值法、两比值法、大卫三角形法、立方图示法等显示内容H2、CO、CH4、C2H6、C2H2、C2H4、TCG报警方式任意设定报警值,声/光报警,报警信号可远传分析周期系统默认24小时/次,最小4小时,由用户设定数据存储根据硬盘大小控温精度±0.3℃3.2.2 变压器铁芯接地监测单元 TIM-800TIM-800变压器铁芯接地电流在线监测单元通过对变压器铁芯接地电流的监测来发现箱体内异物、内部绝缘受潮或损伤、油箱沉积油泥、铁芯多点接地等类型故障,从而及早发现潜伏隐患,提出预警,避免事故的发生,为设备实现定期检修到状态检修过渡提供技术保证。

原理TIM-800利用高精度零磁通电流传感器对变压器铁芯接地电流信号进行采集,通过对电流信号的运算和处理,得到电流信息,最终利用专家系统分析、判断、预测铁芯绝缘的健康状况。

技术指标:3.2.3 变压器分接头在线油过滤监测单元 TOFTOF 系列变压器有载分接开关在线滤油装置是主要用于有载分接开关绝缘油的循环过滤。

该装置能够在变压器系统正常运行的情况下有效地去除分接开关内油中的游离碳及金属微粒并可降低微量水份,确保油的击穿电压和使用寿命,有效地提高有载分接开关工作的安全性和可靠性,大大减少停电检修次数,延长维修周期。

3.2.4 变压器局放监测单元 PD-MAT400局放监测IED 通过四个声学(AE )传感器和一个脉冲电流传感器测量并析取局部放电信号,将所有的脉冲计数和平均振幅保存在内存中。

通过局放信号的振幅和频率,监测发生在变压器上的局放信号。

监测参数:脉冲电流和局放超声波。

3.2.5 变压器套管监测 CIM-800 技术参数电源接口挂接到中央监控器提供的现场总线上即可,现场不需要对每个本地测量单元的检测精度进行调节。

测量准确:采用高精度及高稳定性的穿芯式零磁通电流传感器,配合先进的检测技术及数字化通讯技术,彻底解决了电容型设备介质损耗测量精度及稳定性问题,保证了对不同电气设备监测的同时性,使得监测数据具备较强的可比性,有效消除外部环境因素的影响,提高诊断结果的可靠性。

数据可靠:本地测量单元具备较为完善的自检功能,可及时反映出测量单元自身的工作状况。

测量信号全部采用数字通讯方式传输,彻底消除了因工频电磁干扰所导致的模拟信号传输失真问题,提高了介损监测数据的准确度和可信度。
