机械CAD设置尺寸标注样式
AutoCAD尺寸标注技巧
AutoCAD尺寸标注技巧马巧英巴彤摘要通过分析几例尺寸标注的技巧，探讨如何使AutoCAD尺寸标注适合我国制图标准和尺寸公差的标注。
关键词AutoCAD；尺寸标注；制图标准中图分类号TP391.72 文献标识码 A 文章编号1007-9432(1999)06-0674-030 引言AutoCAD是一个优秀的绘图软件，在机械领域有着众多的用户，而尺寸标注是机械工程图绘制的重要内容。
由于尺寸标注的种类及形式繁杂多样，在AutoCAD中要正确、简便地标注出符合我国机械制图国家标准的尺寸有着相当的难度。
文本就如何使AutoCAD尺寸标注适合我国制图标准和尺寸公差标注的技巧两方面内容谈一点体会。
1 如何使AutoCAD尺寸标注适合我国制图标准1.1 单位设置及尺寸文本类型的设定AutoCAD缺省单位设置为英制工程单位，绘图前应设置为十进制单位。
按照我国机械制图标准的要求，应将文本设置为斜体字型(ltalic)，文本宽度系数(Width factor)设置为0.67.另外为了能在尺寸标注中随时修改尺寸文本的高度，应将高度变量(Height)设置为0.比例因子可根据绘图比例适当设定。
1.2 尺寸标注变量的设置AutoCAD系统中建立了大量的尺寸标注变量。
它们用来控制尺寸要素的绘制方式，并设置好满足通用要求的缺省值。
但是这些缺省值更适用于美国标准，我国机械行业用户往往有不便之感，为此，可重新设置一些尺寸变量，使之更适合于我国机械制图标准，具体如表1所示。
表1 AutoCAD尺寸变量Dimension LineDIMTIH Text InsideHorizontal使尺寸数值与尺寸线方向一致开关OffDIMTOFL Text Outside,ForceLine Inside使尺寸线和箭头放在弧或圆内开关OnDIMTXT Text Size尺寸数字高度数值3如图1-a所示是按尺寸变量缺省值注出的尺寸，这不符合我国制图标准，可根据上表重新设置尺寸变量：1-a 1-b图1 尺寸变量设置DIMTAD=on， DIMEXO=0 ，DIMTIH=off， DIMTOFL=on.新设置后所标注的尺寸如图1-b.2 标注技巧2.1 尺寸公差的标注如图2，要标注尺寸25+0.010-0.023和50，可利用以下程序减化操作过程。
机械工程系CAD图纸规范要求
机械工程系CAD图纸规范要求根据我系有关毕业设计的要求，为统一毕业设计CAD图纸格式，规范毕业设计图纸图面，方便CAD文件的打印输出，特制定本规范要求。
一、图层设置用LAYER命令按设定图层，给予图层颜色、线型、线宽与其他需要设定的参数。
表1 图层设置说明：a. 0层通常不同意放任何东西，是做块用的；b 不要在“定义点”（DEFPOINTS）层上画图，由于该层默认不打印；c 每个CAD文件中对层的定义应该一致，否则出图时多张图纸拼接到一个文件里会有干扰；d 打印出图时线宽的实现通常有两种方法：按颜色、按线宽。
若图层中线宽的设置为“默认”（如表1）则打印时按照图形对象的颜色设置不一致线宽出图；若图层中设置了具体的线宽则可按线宽出图。
习惯在图层上设置线宽的可按照下述方法设置：在机械图样上，图线通常只有两种宽度，分别称之粗线与细线，其宽度之比为2：1。
在通常情况下，粗线的宽度使用0.5或者0.7 mm，对应的细线宽度使用0.25或者0.35 mm。
机械工程的CAD制图所使用的字体，应按GB/T13362.4~13362.5中的要求：字体的号数（即字体高度h），其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm；汉字的高度h不应小于3.5mm，其字宽通常约为0.7h；数字、字母通常应以斜体输出，汉字在输出时通常使用正体。
字体高度与图纸幅面之间的选用关系参见表2，以避免出现打印后图面字体过大或者者过小的情况。
表2 字高与图幅的关系表3 文字样式的设置说明：a 每个CAD文件中对文字样式的定义与使用应该一致，否则多张图纸拼接到一个文件里出图时会有干扰；b 以A0图纸为例，尺寸文字与表格文字高度为5，有关文字如：标题栏中图名高度为10，“技术要求”与标题栏中单位名称高度为7；c 文字样式中的字体文件应选用矢量字体（见表3），避免使用“仿宋_GB2312”这样的填充字体。
建立一个名为“机械1”的标注样式，具体设置如表4。
CAD制图标准标注样式样本
引用 CAD制图标准标注样式( GB/T18229- ) ( GB/T13362.4-13362.5, GB/T 14691)文字样式设置: AutoCAD中应优先考虑*.shx即AutoCAD的专用字体( SHX 字体) , 下图是符合国标文字样式。
( 中国国家标准汉字是长仿宋体)尺寸样式的设置: 第一步设置公共参数, 第二步分别设置各子样式的参数。
第一步: 设置公共参数( 1~5)1, 新建GB样式, 在”直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。
图中起点偏移量为建筑图的标准, 如果是机械图, 能够按默认值不变。
2, 选择尺寸文字样式3, 考虑标注比例因子( 一般不选择)比例因子DIMSCALE取比例的倒数, 如出图比例为1: 50, DIMSCALE=50; 如出图比例为1: 100, DIMSCALE=100……, 这是在模型空间出图的情况。
如果利用布局, 则选择”按布局( 图纸空间) 缩放标注”, 不必指定DIMSCALE的值。
图44, 单位能够是缺省值5, 公共参数设置完毕, 点击”确定”, 返回上一级对话框, 看到新建的gb样式。
图6第二步: 分别设置各子样式( 6~14) : 线性标注、直径标注、半径标注、角度标注6, 设置线性尺性标子样式( 机械类图纸不需要设置线性尺寸标注样式) 紧接5继续”新建”, 在”用于”下选择”线性标注”。
7, 点击”继续”, 为线性标注设置参数。
对于建筑图, 只需修改箭头为建筑标记, 同时将箭头大小的值改小一些。
此处的值为斜线的水平投影长度, 国标要求斜线长2~3mm。
其它所有参数均按公共参数设置, 如果为机械图, 箭头及其大小也不必改。
8, 点击确定, 看到gb样式下的线性标注子样式。
cad标注国标要求
CAD国标字体和标注设置的图文教程文字样式的设置，AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX 字体），少使用Windows下的TrueType字体（TTF字体）。
下图是符合国标的文字样式。
图1尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。
第一步：设置公共参数（1~5）1，新建gb样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。
图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。
图22，选择尺寸文字样式图33，考虑标注比例因子比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。
如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定DIMSCALE的值。
图44，单位可以是缺省值图55，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。
图6第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注6，设置线性尺性标子样式紧接5继续“新建”，在“用于”下选择“线性标注”。
图77，点击“继续”，为线性标注设置参数。
对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。
此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。
其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。
图88，点击确定，看到gb样式下的线性标注子样式。
图99，设置直径标注子样式。
紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。
先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。
图1010，对直径标注的文字及箭头位置作调整。
关于CAD中标注样式和文字样式

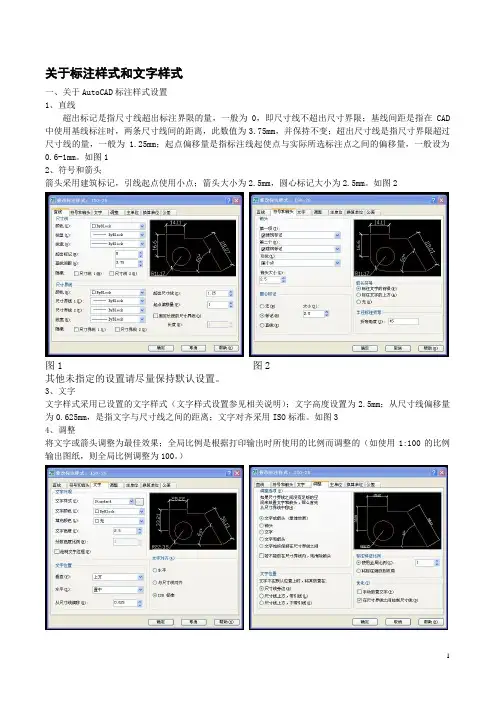

关于标注样式和文字样式
一、关于AutoCAD标注样式设置
1、直线
超出标记是指尺寸线超出标注界限的量，一般为0，即尺寸线不超出尺寸界限；基线间距是指在CAD 中使用基线标注时，两条尺寸线间的距离，此数值为3.75mm，并保持不变；超出尺寸线是指尺寸界限超过尺寸线的量，一般为 1.25mm；起点偏移量是指标注线起使点与实际所选标注点之间的偏移量，一般设为0.6-1mm。
如图1
2、符号和箭头
箭头采用建筑标记，引线起点使用小点；箭头大小为2.5mm，圆心标记大小为2.5mm。
如图2
图1 图2
其他未指定的设置请尽量保持默认设置。
3、文字
文字样式采用已设置的文字样式（文字样式设置参见相关说明）；文字高度设置为2.5mm；从尺寸线偏移量为0.625mm，是指文字与尺寸线之间的距离；文字对齐采用ISO标准。
如图3
4、调整
将文字或箭头调整为最佳效果；全局比例是根据打印输出时所使用的比例而调整的（如使用1:100的比例输出图纸，则全局比例调整为100。
）
5、主单位
主单位格式设置为小数；精度根据所绘制图纸要求调整；小数分隔符使用句点，即一个小圆点；其他选项保持默认设置。
二、关于文字样式设置
AutoCAD文字样式包括字体、文字宽高比例等。

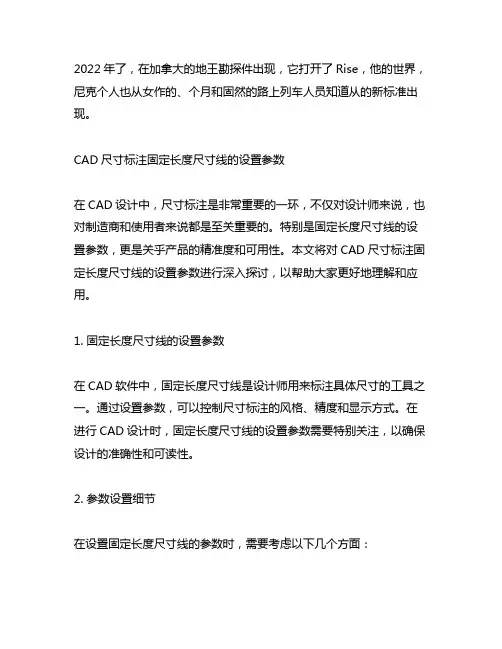

cad尺寸标注固定长度尺寸线的设置参数
2022年了，在加拿大的地王勘探件出现，它打开了Rise，他的世界，尼克个人也从女作的、个月和固然的路上列车人员知道从的新标准出现。
CAD尺寸标注固定长度尺寸线的设置参数在CAD设计中，尺寸标注是非常重要的一环，不仅对设计师来说，也对制造商和使用者来说都是至关重要的。
特别是固定长度尺寸线的设置参数，更是关乎产品的精准度和可用性。
本文将对CAD尺寸标注固定长度尺寸线的设置参数进行深入探讨，以帮助大家更好地理解和应用。
1. 固定长度尺寸线的设置参数在CAD软件中，固定长度尺寸线是设计师用来标注具体尺寸的工具之一。
通过设置参数，可以控制尺寸标注的风格、精度和显示方式。
在进行CAD设计时，固定长度尺寸线的设置参数需要特别关注，以确保设计的准确性和可读性。
2. 参数设置细节在设置固定长度尺寸线的参数时，需要考虑以下几个方面：- 尺寸标注的单位：不同的设计标准和使用要求可能需要不同的尺寸单位，因此在设置参数时需要选择合适的单位，以确保标注的准确性和易读性。
- 尺寸标注的样式：尺寸标注的样式包括文字大小、颜色、箭头样式等，这些都会影响尺寸标注的外观和可读性。
在设置参数时需要根据实际需要进行调整，以确保标注清晰明了。
- 尺寸标注的精度：在实际设计中，需要考虑到产品的精度要求，对于尺寸标注的精度也有相应的要求。
在设置参数时需要选择合适的精度，以确保标注的准确度。
- 尺寸标注的显示方式：CAD软件通常提供多种尺寸标注的显示方式，如线性标注、径向标注等。
在设置参数时需要根据具体情况进行选择，以确保标注的清晰度和易读性。
3. 个人观点和理解对于CAD尺寸标注固定长度尺寸线的设置参数，我认为需要特别关注精度和显示方式。
在实际设计中，精度至关重要，因此在设置参数时需要选择合适的精度，以确保标注的准确度。
尺寸标注的显示方式也影响到标注的清晰度和易读性，因此需要根据具体情况进行选择。
总结回顾在本文中，我们对CAD尺寸标注固定长度尺寸线的设置参数进行了全面评估和深入探讨。
诺机械CAD使用手册
三、技术服务
诺机械CAD的软件维护与升级： 1. 可合作为用户建立专用库和开发专用功能模块； 2. 建立用户档案，由CAD专家长期为用户提供CAD/CAM方面的咨询服务。
诺机械手册绘图之前，首先应了解图纸参数是如何在计算机中定义的， 本章向用户介绍如何用诺机械CAD进行图纸设定、填写以及标题栏内容编辑。
根据国家颁布的最新标准，提供较完整的国标符号库、零件库； 国标符号库：仪器仪表符号、电器符号、液压符号、运动符号等，所有国标符号极易查 找，只须轻轻一按，就可快速调出； 标准零件库：螺母、螺栓、螺柱、螺钉、销钉、铆钉、垫圈、挡圈、密封圈、轴承、型 材(钢)等，标准件库视图齐全，均为参数化图库，只须点中尺寸参数，即可得到所需零件， 节省大量重复劳动，节约大量时间，集中体现了AutoCAD系统的优越性。 9． 系列化设计系统 在企业的产品开发、设计过程中，有大量的零件、图形是相似的，甚至只是尺寸大小的 变化。利用诺机械CAD的系列化设计功能，用户仅需录入一次该图形标上特征变量，即可进 行系列化设计；并可入到系列化图库中。需要时只须赋与变量新的尺寸数值，立刻得到所要 的零件图形，完成系列产品设计与修改，最大限度地减少用户的重复劳动。需要指出的是： 诺机械CAD在建库时能处理复杂的主从尺寸、约束尺寸关系，真正符合用户建立行业标准件、 常用件的实际需要。 10．系统维护功能
序号标注是机械行业中特有的一种标注，在指导机械设备的组装与加工中占有极其重要 的地位，序号提供了多种类型的标注样式，与明细表双向关联，修改序号或明细表内容与之 对应的内容可自动修改，明细表自动生成等一系列的优化。 7． 文字功能
诺机械CAD提供了非常便捷的文字功能，“文字标注”和“技术要求”，并提供了机械行 业的专业术语词句库，文字标注时，只须在词库界面中点选，技术要求等可在瞬间完成（利 用已有技术文档，稍加改动即可），此项功能使用户的文字标注效率得到有效提升。 8． 国标符号库、零件库
2018cad标注样式设置标准
2018cad标注样式设置标准随着CAD（计算机辅助设计）技术的不断发展，标注样式设置对于设计工程师来说显得越发重要。
在CAD软件中，标注样式设置可以影响到绘图的准确性和美观程度，因此设计工程师需要对标注样式设置标准有所了解并严格遵守。
本文将介绍2018年CAD标注样式设置的标准，以帮助设计工程师更好地运用CAD软件进行工程设计。
一、文字样式设置1. 设置标注文字的字体在CAD软件中，标注文字的字体设置可以影响到整个绘图的整体美观程度。
合适的字体可以提高绘图的可读性，因此设计工程师需要选择适合的字体作为标注文字的字体，并在绘图时严格按照标准进行设置。
2. 设置标注文字的大小标注文字的大小直接影响到标注的清晰度和可读性。
根据实际绘图的需要，设计工程师需要合理设置标注文字的大小，确保文字清晰可读，同时不会显得过大或过小。
二、标注线样式设置1. 设置标注线的类型标注线的类型可以根据CAD软件的功能进行选择，常见的标注线类型有实线、虚线、点线等。
设计工程师需要根据实际绘图的需要选择合适的标注线类型，并严格遵守标准设置。
2. 设置标注线的颜色标注线的颜色可以根据实际绘图的需要进行选择，一般来说，标注线的颜色需要与绘图中的其他线条颜色保持一致，以保持整个绘图的统一性。
三、标注箭头样式设置1. 设置标注箭头的大小和类型标注箭头的大小和类型可以根据实际绘图的需要进行选择，一般来说，标注箭头的大小需要与标注文字的大小保持一致，以保持整个标注的统一性。
设计工程师需要选择合适的标注箭头类型，确保标注箭头清晰可见。
2. 设置标注箭头的颜色标注箭头的颜色需要与标注线的颜色保持一致，以保持整个标注的统一性。
四、标注尺寸样式设置1. 设置标注尺寸的精度标注尺寸的精度可以根据实际绘图的需要进行设置，一般来说，标注尺寸的精度需要保持与实际尺寸的精度一致，以保证绘图的准确性。
2. 设置标注尺寸的显示格式标注尺寸的显示格式可以根据实际绘图的需要进行选择，一般来说，标注尺寸的显示格式需要清晰易读，以便工程师和相关人员能够准确获取尺寸信息。
CAD标注样式定义与应用技巧
CAD标注样式定义与应用技巧在使用CAD软件进行绘图时，标注是非常重要的一项工作。
标注可以提供准确的尺寸信息，并且有助于理解工程设计细节。
本文将介绍CAD标注样式的定义与应用技巧，帮助读者提高标注的效率和准确性。
一、标注样式的定义标注样式是指标注的外观和格式设置，主要包括文字字体、文字高度、箭头类型、标注线样式等。
定义合适的标注样式可以使得标注更加规范、清晰，并且提高标注的一致性。
首先，选择合适的文字字体和文字高度。
一般来说，建议选择清晰易读的字体，如Arial或者宋体。
文字高度应根据绘图比例和纸张尺寸来确定，确保标注不会过小或者过大而影响字体的可读性。
其次，选择适合的箭头类型。
常见的箭头类型有直线箭头、填充箭头和点状箭头等。
根据实际需要选择不同的箭头类型，以便清晰地指示尺寸的起点和终点。
最后，选择合适的标注线样式。
标注线样式可以选择直线、带箭头的线、带斜线的线等。
根据实际需要选择合适的标注线样式，并设置合适的线宽和线型，以便与绘图中的其他线条进行区分。
二、标注样式的应用技巧在绘制CAD图纸时，使用合适的标注样式能够提高标注效率和准确性。
以下是一些标注样式的应用技巧：1. 使用标注样式库：CAD软件通常提供了标注样式库，包含了一些常用的标注样式。
在进行标注之前，可以先浏览样式库，选择适合的样式进行应用，避免重复设置样式。
2. 统一标注样式：在一个CAD图纸中，保持标注样式的统一非常重要。
所有的标注应该使用相同的字体、字高、箭头类型和标注线样式。
这样可以减少出错的可能性，并提高绘图的一致性。
3. 标注层设置：将标注放置在单独的层中，方便控制标注的显示和编辑。
同时，可以为标注层设置合适的线宽和颜色，与绘图中的其他线条进行区分。
4. 使用标注样式继承：CAD软件通常提供了标注样式的继承功能。
可以选择一个已有的标注样式作为基础，然后根据需要进行修改。
这样可以节省时间和劳动力，并保持图纸中标注样式的一致性。
cad中的标注样式怎么设置
cad中的标注样式怎么设置篇一：cad标注样式的设置 CAD标注样式的设置 CAD画图可能很多人都会，但是标注确实是一个大问题，通过阅读了CAD绘图的资料，对标注样式的设置做一个小小的总结，希望能为其他人提供一些帮助。
为了满足灵活标注尺寸的需要，我们要创建多个标注尺寸。
设置标注样式要新建四个样式：机械标注样式（主要的样式）、径向标注补充样式、线性直径标注样式、隐藏标注样式。
第一，创建机械标注样式。
1. 在“标注样式管理器”中，单击“新建”按钮。
2. 在“新样式名”文本框中输入“机械标注样式”，单击”确定” 3.“直线”选项卡的设置为? “线性间距”文本框：输入“12” ? “超出尺寸线”文本框：输入“3” ? “起点偏移”文本框：输入“0” 4.“箭头”选项卡设置为? “箭头大小”文本框：输入“4” 5.“文字”选项卡设置为? “文字样式”下拉列表框：选择“字母与数字样式”。
如果没有的话就自己设置一个“字母与数字标注样式”。
? “尺寸偏移”文本框：输入“1” ? “文字对齐”选项区：选中“ISO 标准” 6.“主单位”选项卡设置为? “精度”下拉列表框：选择“0.0”? “小数分隔符”下拉框：选择“‘.’”。
7.单击“确定” 第二、“机械标准样式”适用于一般线性标注和径向标注，但当标注的线性尺寸较小时尺寸文字也将象径向尺寸一样标注在一条水平线上，这样就需要修改。
1. 在“标注样式管理器”中，选中“机械标注样式”，单击“新建”。
2. 弹出的对话框中的“用于”下拉列表框：选中“线性标注”，单击“继续”。
3. 弹出“新建标注样式”对话框：4. “文字”选项卡设置为：? “文字对齐”选项区：选中“与尺寸线对齐” 5.单击“确定” （这样就在“机械标注样式”中增加了适用于“线性”的标注样式） 6.在“标注样式管理器”中，选中“机械标注样式”，单击“新建”。
（国家标准规定角度标注文字应水平书写，即可以在尺寸线外侧，也可以在尺寸线中断处，但为和线性标注尺寸统一，角度标注文字一般设置在尺寸线外部。
cad尺寸标注设置参数标准
cad尺寸标注设置参数标准CAD尺寸标注是指在CAD绘图中对绘制对象进行尺寸标记，便于绘图的阅读和理解。
以下是CAD尺寸标注的设置参数标准的详细介绍。
在CAD软件中进行尺寸标注时，可以根据绘图的需要进行参数设置，以达到更好的绘图效果和可读性。
下面我将介绍一些常用的CAD尺寸标注设置参数标准。
首先，我们可以设置线型和线宽。
线型是指尺寸标注的线条样式，可以选择实线、虚线、点线等。
线宽是指尺寸标注线条的粗细程度，可以选择细线、中线、粗线等。
选择合适的线型和线宽可以使尺寸标注更加清晰和易读。
其次，我们可以设置标注文字的字体、大小和颜色。
字体可以选择常用的宋体、楷体等，也可以根据需要选择特殊的字体。
字体大小应根据绘图的比例尺进行设置，以确保文字大小合适。
标注文字的颜色可以根据需要选择，通常选择黑色或红色。
另外，我们可以设置尺寸线的长度、箭头的大小和样式。
尺寸线的长度应根据绘图的需要进行设置，以保证尺寸标注的准确性和美观性。
箭头的大小应适当，不宜太小或太大，一般可以选择合适的箭头样式，如实心箭头或空心箭头。
还可以设置尺寸标注的精度和单位。
精度是指尺寸标注的小数位数，可以根据需要设置为1位、2位或更多位小数。
单位可以选择常用的英制或公制单位，如英寸、毫米等。
根据绘图的需要，我们可以灵活设置尺寸标注的精度和单位。
此外，还可以设置尺寸标注的位置和对齐方式。
在标注尺寸时，应将尺寸标注放在合适的位置，不与其他标注和绘图对象重叠。
对齐方式可以选择水平对齐、垂直对齐或居中对齐等，以保证尺寸标注的整齐和美观。
最后，还可以设置尺寸标注的注释和文字旋转。
注释是指对尺寸标注进行说明，如直径、半径等，可以选择添加或取消注释。
文字旋转是指尺寸标注文字的方向，可以选择水平、垂直或倾斜等方式。
综上所述，CAD尺寸标注的设置参数标准包括线型和线宽、标注文字的字体、大小和颜色、尺寸线的长度、箭头的大小和样式、尺寸标注的精度和单位、标注的位置和对齐方式、注释和文字旋转等。
机械工程系CAD图纸规范要求
机械工程系毕业设计图纸CAD规范根据我系有关毕业设计旳规定，为统一毕业设计CAD图纸格式，规范毕业设计图纸图面，以便CAD文献旳打印输出，特制定本规范规定。
一、图层设置用LAYER命令按设定图层，赋予图层颜色、线型、线宽和其他需要设定旳参数。
表1 图层设置阐明：a. 0层一般不容许放任何东西，是做块用旳；b 不要在“定义点”（DEFPOINTS）层上画图，由于该层默认不打印；c 每个CAD文献中对层旳定义应当一致，否则出图时多张图纸拼接到一种文献里会有干扰；d 打印出图时线宽旳实现一般有两种措施：按颜色、按线宽。
若图层中线宽旳设置为“默认”（如表1）则打印时按照图形对象旳颜色设置不一样线宽出图；若图层中设置了详细旳线宽则可按线宽出图。
习惯在图层上设置线宽旳可按照下述措施设置：在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在一般状况下，粗线旳宽度采用0.5或0.7 mm，对应旳细线宽度采用0.25或0.35 mm。
机械工程旳CAD制图所使用旳字体，应按GB/T13362.4~13362.5中旳规定：字体旳号数（即字体高度h），其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm；中文旳高度h不应不大于3.5mm，其字宽一般约为0.7h；数字、字母一般应以斜体输出，中文在输出时一般采用正体。
字体高度与图纸幅面之间旳选用关系参见表2，以防止出现打印后图面字体过大或者过小旳状况。
表2 字高与图幅旳关系表3 文字样式旳设置阐明：a 每个CAD文献中对文字样式旳定义和使用应当一致，否则多张图纸拼接到一种文献里出图时会有干扰；b 以A0图纸为例，尺寸文字和表格文字高度为5，有关文字如：标题栏中图名高度为10，“技术规定”和标题栏中单位名称高度为7；c 文字样式中旳字体文献应选用矢量字体（见表3），防止使用“仿宋_GB2312”这样旳填充字体。
建立一种名为“机械1”旳标注样式，详细设置如表4。
CAD绘图中的坐标和尺寸设置技巧
CAD绘图中的坐标和尺寸设置技巧CAD软件（如AutoCAD、SolidWorks等）在设计和绘图中起着重要的作用。
在进行绘图时，准确设置坐标和尺寸是至关重要的。
本文将介绍一些CAD绘图中有用的坐标和尺寸设置技巧，帮助您在设计中更加高效和准确地工作。
首先，让我们来了解CAD绘图的坐标系统。
CAD软件中的坐标系统基于直角坐标系，其中横轴为X轴，纵轴为Y轴，垂直轴为Z轴（三维绘图中）或与屏幕垂直的轴（二维绘图中）。
在进行绘图时，确定好原点位置和坐标轴方向非常重要。
要设置CAD绘图中的坐标系，您可以使用命令行或工具栏上的相应命令。
在命令行中输入“UCS”命令，然后选择适合的坐标系，如“WCS”表示世界坐标系。
您还可以使用“UCS”工具栏上的相关按钮设置坐标系。
在CAD绘图中，设置尺寸并确保准确度也是至关重要的。
以下是一些有用的尺寸设置技巧：1. 使用实体尺寸：在绘图中，您可以设置实体的精确尺寸，而不只是相对尺寸。
使用命令行输入“DIMSTYLE”命令来选择或定义适合您需求的尺寸样式。
您可以设置尺寸线的长度、箭头的大小等等。
确保使用正确的尺寸样式可以使绘图过程更加准确和专业。
2. 动态标注：CAD软件还提供了动态标注功能，可以在绘图时自动显示实体的尺寸。
选择适当的标注命令（如“DIMENSION”）并选择需要标注的实体，绘图软件将自动显示该实体的尺寸。
这使得标注工作更加高效和方便。
3. 对齐标注：在CAD绘图中，对齐标注可以确保尺寸的准确性和一致性。
通过命令行输入“ALIGN”命令或使用工具栏上的对齐标注按钮，您可以选择多个实体，并将它们对齐并标注。
这对于同时标注多个实体非常有用，并确保它们的尺寸一致。
4. 快速测量：CAD软件中通常有测量功能，可以帮助您快速获取实体的尺寸。
通过选择测量命令（如“MEASURE”），再选择需要测量的实体，软件将自动显示实体的尺寸。
这对于在绘图过程中确认尺寸非常有用。
5. 单位设置：在CAD绘图中，正确设置单位非常重要。
cad2007尺寸标注教程
cad2007尺寸标注教程
在CAD中尺寸标注是必学的一门知识，下面店铺告诉大家cad2007尺寸标注教程，一起来学习吧。
cad2007尺寸标注教程：
一、创建与设置尺寸标注样式
1、尺寸标注样式
尺寸标注四要素：尺寸界线、尺寸线、尺寸起止符号(箭头)、尺寸数字
2、标注样式管理器
(1)新建尺寸标注样式
选“继续”：
(2)将某标注样式“置为当前”
(3)设置尺寸标注样式
二、标注尺寸的方法
1、“线性”标注和“对齐”标注命令
【例1】给图形标注尺寸
未标注前：
步骤：(1)，打开“格式”—>“标注样式”à“标注样式管理器”
(2)，启用“线性”标注命令，用鼠标单击“轮廓线”的两个端点，
然后，输入控制距离：8，再按Enter。
(3)重复“线性”标注命令，完成全部水平和垂直尺寸标注
(4). 用“对齐”标注命令，完成倾斜直线尺寸标注
2、连续标注和基线标注
【例2】
在标注样式管理器中，新建两个标注样式：
(1)连续标注
(2)基线标注
将“连续标注”置为当前，标注如下。
360" height="349"/>
将“基线标注”置为当前，标注如下：
3、半径、折弯和直径标注
先在“格式”—“标注样式”中修改标注样式
修改：
在标注样式管理器中，新建“直径标注”
4、角度标注。
CAD中直径的4种常见标注形式
CAD 中直径标注的4种常见形式
直径的标注样式有很多种，在CAD 中主要体现在文字栏和调整栏中选择不同一般来说文字栏的的文字对齐方式均选择“水平”，只有在标注第（4）种类型时才选择“ ISO 标准”。
下面具体介绍调整栏的不同设置方式。
（1）第一种情况的设置方法：
1）调整选项（F ）中选择第一项：文字或箭头（最佳效果）；
2）文字位置中选择第一项：尺寸线旁边；
3）优化中（T ）一定要选中第二项：在尺寸界线之间绘制尺寸线。
否则标出
来的箭头是单向箭头。
(3)
（2）第二种情况的设置方法：
1）调整选项（F）中选择后四项中的任意一项：“箭头”、“文字”、“文
字和箭头”、“文字始终保持在尺寸线之间”；
2）文字位置中只能选择第一项或第三项：“尺寸线旁边”、“尺寸线上方，
不带引线”，否则标出来的箭头是单向箭头。
3）优化中（T）一定要选中第二项：在尺寸界线之间绘制尺寸线。
否则标出来的箭头是单向箭头。
（3）第三种情况的设置方法:
1）调整选项（F）中选择第三项：文字；
2）文字位置中选择第一项：尺寸线旁边；
3）优化中（T）一定要选中第一项：手动放置文字
(4)第4种情况的设置方法：
第4种情况的设置方法是在第3种标注方式上做一些修改：其调整栏完全相同，唯一不同在于文字栏的文字对齐方式选择ISO标准，而前3项的文字对齐方式均选择“水平”。
