三级三级配电二级漏电保护说明

关于临时施工用电的三级配电二级保护

关于临时施工用电的“三级配电二级保护”的解释
根据《施工现场临时用电安全技术规范》JGJ46---2005第1.0.3条规定，建筑施工现场临时用电必须符合下列规定：
1采用三级配电系统
2采用TN—S接零保护系统（注：工作零线与保护零线分开设置的接零保护系统）3采用二级漏电保护系统
“三级配电系统”是指：总配电箱—分配电箱—开关箱（插座箱）的三级配电系统；也有称为：总箱—分箱—开关箱（插座箱）的三级配电系统；习惯上称为：一级箱-----二级箱----三级箱三级配电系统。

“二级漏电保护”是指（这里注意“漏电保护”四个字）：在三级配电系统中必须要有两级漏电保护，而且要求在总配电箱和开关箱中分别设置（参见JGJ46---2005第8.2.8条），而分配电箱（二级箱）中只要求有总、分隔离开关和总、分断路器（熔断器）即可。

见三级配电示意图：
“限期整改单”所称的“不
符合三级配电三级保护要求”的
说法是不成立的或混淆不清的。

查阅《施工现场临时用电安全技
术规范》、《建筑施工安全检查标
准》、《建筑施工安全检查标准图解》均没有“三级配电三级保护”的说法。

准确说法应该是“三级配电二级漏电保护系统”。

结合现场实际配电情况，我个人认为“三级配电三级保护”这种说法是不准确的。

之所以有这种说法，是因为现场实际没有执行“三级配电”制度，有的只有两级配电，而每一级配电均有保护作用，所以才出现“不符合三级配电三级保护要求”的说法。

什么是三级配电二级漏保、一机一闸一漏一箱？

什么是三级配电二级漏保、一机一闸一漏一箱？配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。

三级配电设置示例一总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L （DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

二分配电箱1 含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。

2 不含照明回路分配电箱三开关箱（一机一闸一漏一箱）1 地泵等大型设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。

2 塔式起重机等设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。

一级,二级,三级配电箱漏电参数

一级,二级,三级配电箱漏电参数
一级、二级、三级配电箱漏电参数是指在不同的电压等级下，对于漏电保护器的额定漏电电流进行分类标准的设置。

一般来说，一级配电箱漏电参数需要在30mA以下，二级配电箱漏电参数在100mA以下，而三级配电箱漏电参数则需要在300mA以下。

这些漏电参数是为了保证电路的安全性能而设置的，当漏电保护器检测到漏电时，会自动切断电路，避免电击、火灾等安全事故的发生。

在实际使用中，需要根据电路负载、电气设备等具体情况来选择合适的配电箱漏电参数。

总之，配电箱漏电参数是电气安全保障的重要指标，对于电器设备的正常运行和人身安全都有着至关重要的作用。

- 1 -。

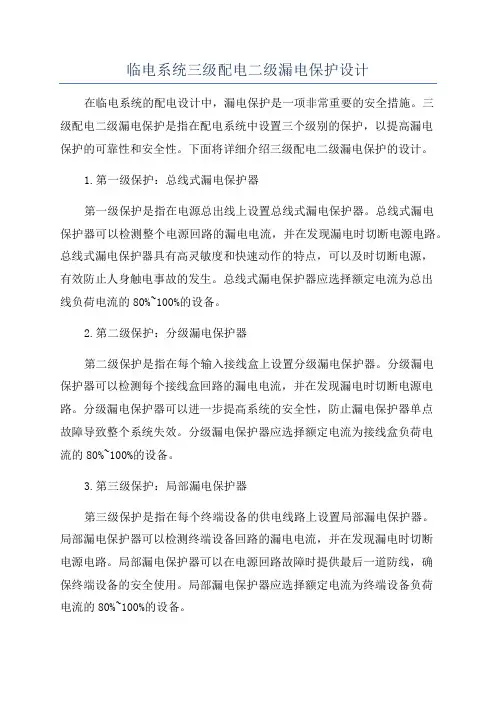

临电系统三级配电二级漏电保护设计

临电系统三级配电二级漏电保护设计在临电系统的配电设计中，漏电保护是一项非常重要的安全措施。

三级配电二级漏电保护是指在配电系统中设置三个级别的保护，以提高漏电保护的可靠性和安全性。

下面将详细介绍三级配电二级漏电保护的设计。

1.第一级保护：总线式漏电保护器第一级保护是指在电源总出线上设置总线式漏电保护器。

总线式漏电保护器可以检测整个电源回路的漏电电流，并在发现漏电时切断电源电路。

总线式漏电保护器具有高灵敏度和快速动作的特点，可以及时切断电源，有效防止人身触电事故的发生。

总线式漏电保护器应选择额定电流为总出线负荷电流的80%~100%的设备。

2.第二级保护：分级漏电保护器第二级保护是指在每个输入接线盒上设置分级漏电保护器。

分级漏电保护器可以检测每个接线盒回路的漏电电流，并在发现漏电时切断电源电路。

分级漏电保护器可以进一步提高系统的安全性，防止漏电保护器单点故障导致整个系统失效。

分级漏电保护器应选择额定电流为接线盒负荷电流的80%~100%的设备。

3.第三级保护：局部漏电保护器第三级保护是指在每个终端设备的供电线路上设置局部漏电保护器。

局部漏电保护器可以检测终端设备回路的漏电电流，并在发现漏电时切断电源电路。

局部漏电保护器可以在电源回路故障时提供最后一道防线，确保终端设备的安全使用。

局部漏电保护器应选择额定电流为终端设备负荷电流的80%~100%的设备。

在设计三级配电二级漏电保护时，还需要考虑以下几个方面：1.选择合适的漏电保护器：根据实际负荷电流选择合适的漏电保护器，确保其额定电流能够满足负荷要求，并具备快速动作和高灵敏度的特点。

2.设备接地：保证设备的良好接地，减少漏电电流的产生，提高漏电保护的可靠性。

3.漏电保护器的配电：根据电源回路的结构和负荷特点合理设置漏电保护器，确保其能够准确检测漏电电流，并及时切断电路。

4.故障检测和报警：在漏电保护器上设置故障检测和报警装置，可以及时发现漏电保护器的故障，并采取相应的维修措施，保证系统的正常运行。

三级配电二级漏电保护等配电箱及施工要求

三级配电二级漏电保护等配电箱及施工要求三级配电是指将一级配电网络的电能进一步分配到各个用电设备的过程。

一般情况下，三级配电是指住宅、商业建筑等中小型建筑物的分配电系统。

而二级漏电保护是为了防止发生漏电事故而采取的措施。

在进行三级配电和二级漏电保护方面，以下是一些常见的配电箱及施工要求：1.配电箱的选择：选择合适的配电箱至关重要。

一般来说，配电箱应符合国家相关标准，并且具备耐压能力和防腐蚀能力。

另外，还要根据用电负载的大小选择适当的配电箱容量。

2.配电线路的规划：配电线路的规划要合理。

应根据不同用电设备的功率和用电点的位置，确定线路的走向和分支。

同时，还要确保线路的安全性，避免线路负载过大，引发电器设备过热等问题。

3.配电箱内电器元件的安装：在配电箱内部，应严格按照规范安装电器元件。

电器元件应具备耐压和耐久性能，并保证接触良好，不松动。

在安装过程中还要注意防止导线短路，以及防止元件之间因相互干扰而造成故障。

4.二级漏电保护的设置：为了安全使用电能，配电箱应设置二级漏电保护。

二级漏电保护器应具有过载和漏电保护功能，能够及时断开电源，避免发生漏电事故。

在设置二级漏电保护器时，还要根据用电情况和安全要求进行合理选择。

5.引线的绝缘处理：配电箱内应进行引线的绝缘处理，确保引线与配电箱之间的安全隔离。

引线的绝缘处理可以使用绝缘胶带、绝缘套管等材料进行包线，避免引线之间短路导致的安全隐患。

6.施工安全要求：在进行配电箱安装和施工过程中，要注意安全。

施工人员应佩戴适当的安全防护用品，避免触电和其他事故的发生。

同时，施工现场应保持整洁，并避免使用电焊等火源，防止火灾的发生。

综上所述，三级配电和二级漏电保护是保障用电安全和防止漏电事故发生的重要环节。

在进行配电箱选择、线路规划、电器元件安装、二级漏电保护设置和施工过程中，都需要严格按照相关标准和要求进行操作，确保用电安全可靠。

三级配电二级保护

三级配电二级保护三级配电是指在供电系统中，中压线路转变为低压线路分配到各个用户端的过程。

在这个过程中，需要经过不同级别的变压器进行转换，同时为了保障供电的安全、可靠和稳定，需要设置不同级别的保护措施。

本文将重点介绍三级配电二级保护的相关知识。

一、三级配电二级保护概述三级配电二级保护是指在低压电网中对二次侧故障进行保护的一种措施，主要保护的对象为变压器二次侧线路和负载。

在三级配电中，变压器的二次侧电压通常为380V，而二级保护措施就是基于这一电压范围来设置的。

二、三级配电二级保护的种类1、短路保护：短路保护主要是用于保护变压器二次侧的线路和负载，防止在短时间内发生故障而导致设备受损或发生严重事故。

一般来说，短路保护器可以根据故障时的电流大小和时间来判断故障是否发生，一旦判断为短路故障，就会发出保护信号，切断电路，以保障设备和人员的安全。

2、欠压保护：欠压保护主要是针对二次侧负载。

当变压器二次侧电压低于设定值时，欠压保护器就会发出报警信号，提醒运维人员及时处理。

如果欠压情况持续较长时间，也会导致二次侧设备受损或运行不稳定。

3、过压保护：过压保护也是针对二次侧负载。

当变压器二次侧电压高于设定值时，过压保护器就会发出报警信号，提醒运维人员及时处理。

过压情况有可能导致二次侧设备受损，甚至引起火灾等事故。

4、漏电保护：漏电保护主要是用于保护人身安全。

当二次侧设备或线路发生漏电时，漏电保护器会立即切断电路，保护人员的生命安全。

三、三级配电二级保护的作用三级配电二级保护的作用非常重要，主要表现在以下几个方面：1、保护依靠不同种类的保护器来实现，能够快速响应故障，减少设备受损并避免事故发生。

2、保护措施可以帮助运维人员准确判断和处理故障，提高了维护效率和工作安全性。

3、三级配电二级保护能够提高低压配电系统的运行可靠性和稳定性，降低电网的故障率和停电率，保障用户的用电安全。

四、结语三级配电二级保护是低压配电系统中重要的保护措施，能够有效提高电网的运行安全性和稳定性。

一级,二级,三级配电箱漏电参数

一级,二级,三级配电箱漏电参数随着现代生活和工业化生产的高度发展，电力系统的安全和稳定变得越来越重要。

而在电力系统中，配电箱是非常关键的一部分。

在配电箱的使用过程中，漏电的问题经常会出现，并且对电力系统的正常运行和人身安全造成风险。

因此，了解一级,二级,三级配电箱漏电参数是非常有必要的。

一级配电箱漏电参数是指漏电电流不超过30毫安。

一般来说，一级配电箱适用于住宅区、学校等轻载负荷场所。

违反一级漏电标准的电路将立即停电，以保障人身安全，但不会对设备造成损害。

一级配电箱的漏电保护器主要由漏电自动保护器和过载、短路保护器两部分组成。

漏电自动保护器的作用是在电路中出现漏电或有人身触电时自动切断电源。

过载、短路保护器的作用是在电路中出现电流过大或短路时自动切断电源。

二级配电箱漏电参数是指漏电电流不超过100毫安。

二级配电箱适用于商业、办公、厂房等场所。

若电路中出现小的漏电，但不会造成人身安全的危害，则漏电保护器会自动切断电源，以保护设备。

与一级配电箱相比，二级配电箱的漏电保护器的工作原理是相似的，但能判断的保护范围更大。

三级配电箱漏电参数是指漏电电流不超过300毫安。

三级配电箱适用于工业、大型商场和公共场所等需求较大的场所。

相比于一级和二级，三级配电箱的漏电保护范围更为宽广，漏电保护器也更加智能化。

除了具有一、二级配电箱的漏电保护功能外，三级配电箱还配备了过电压、欠电压、温度过高保护等智能电子保护功能，以满足不同环境下的安全需求。

总之，漏电保护器的等级分为一级、二级、三级。

其中，一级适用于住宅等轻载负荷场所，而二级和三级则适用于需求更大的商业、工业场所。

在进行配电箱选择时应根据实际需求和用电环境来选择适合的配电箱，并且要注意电路中的漏电等问题，以保证电力系统的稳定和安全。

三级配电二级配电箱等漏电保护与施工要求

三级配电二级配电箱等漏电保护与施工要求在三级配电和二级配电箱的设计、施工和运维过程中，漏电保护是至关重要的一项安全措施。

下面将详细介绍漏电保护的要求和施工步骤。

一、漏电保护的要求：1.漏电保护的类型：-空开型漏电保护器：适用于小型电流的漏电保护，如家用电器。

-按钮测试型漏电保护器：可以通过按钮手动测试，适用于需要定期检查漏电保护器的工业区域。

-自动重置型漏电保护器：自动恢复供电功能，适用于需要24小时持续供电的场所。

-手动重置型漏电保护器：停电后需要手动重置漏电保护器才能恢复供电功能，适用于对供电中断要求比较高的场所。

2.漏电保护的额定电流：-漏电保护器的额定电流应根据不同的场所和电路需求来确定，一般建议在10mA-100mA之间选择。

3.漏电保护器的动作时间：-漏电保护器的动作时间应符合国家标准要求，通常为0.1秒。

4.漏电保护器的防护等级：-漏电保护器应具备防护等级，以保护设备免受尘埃、水汽等的侵害。

5.漏电保护器的检测和维护：-漏电保护器应进行定期检测和维护，以确保其正常工作状态。

建议每半年进行一次全面检查，并定期测试漏电保护器的动作性能。

二、漏电保护的施工步骤：1.选择适当的漏电保护器：-根据需要保护的设备和电路，选择合适的漏电保护器类型、额定电流和动作时间。

2.安装漏电保护器：-将漏电保护器安装在三级配电或二级配电箱中，在进线开关之后、其他保护装置之前进行连接。

3.连接工作：-切断供电，确保操作安全。

-根据漏电保护器的连接图，将其与电路连接好。

-注意正确连接零线、火线和漏电保护器的引线。

4.测试保护功能：-完成连接后，进行保护功能测试，检查漏电保护器是否能够正常动作。

-按照漏电保护器的说明书，进行手动测试或提供测试电流进行测量。

5.调试与运行：-完成测试后，将供电恢复，并检查漏电保护器是否正常工作。

-进行漏电保护器的运行时间和动作次数记录。

6.维护与检查：-根据厂家的建议，进行定期的检查和维护工作，以确保漏电保护器的正常工作。

三级配电二级配电箱等漏电保护与施工要求

三级配电系统标准化三次配电、二次配电箱等漏电保护及施工要求配电箱（柜）适用于工地及室外临时用电，应满足“三级配电、两级漏电保护、一机一闸、一漏一盒”。

一、基本要求（1）配电箱（柜）的生产制造应符合《低压开关设备及控制设备》GB7251.4第四部分和《安全《建筑工地临时用电技术》JGJ46-2005标准要求。

（2）配电箱（柜）、开关箱的安装和使用应符合《建筑工地临时用电技术规范》JGJ46-2005标准和《用电安全导则》GB/ T13869。

（3）配电箱（柜）和开关箱应分别配备N线和PE线接线板，进出线必须通过接线板可靠连接。

N线端子板必须与金属电气安装板绝缘； PE线端子板必须与金属电气安装板电连接。

进出线中的N线必须通过N线接线板连接； PE 线必须通过 PE 线端子板连接。

PE 线和端子板之间的连接必须是电气连接的。

电气连接点数应比箱内回路数多2个。

一个是PE线进箱的连接点，另一个是重复接地的连接点。

（4）电器元件应为符合GB/4048.2-2001、GB6829、JGJ46-2005标准的产品，符合建设部“十一五”推广应用技术要求.2、主配电箱（柜）内置400A-630A带隔离功能的DZ20透明塑壳断路器作为主开关，使用DZ20系列160A -250A带隔离功能的透明塑壳断路器设置4-8路，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使其具有欠压、过载、短路、漏电、断相等保护功能，并配有两套电能表电流互感器，电压表和电流表。

漏电保护装置的额定漏电动作电流与额定漏电动主配电柜示意图总配电柜接线板节点图普通配电柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图3.配电电箱（电源回路和照明回路分流配电）配电箱示意图配电箱电气系统图注：开关盒内的漏电断路器必须选用额定漏电电流不大于30mA、额定漏电动作时间不大于0.1S、电流速断、电磁电机保修产品。

配电保护产品应使用主配电箱内的漏电断路器。

三级配电两级保护的意思

三级配电两级保护的意思嘿，朋友们！今天咱来聊聊“三级配电两级保护”。

这可真是个重要的事儿啊，就好比咱家里的电路是身体的血管，那三级配电两级保护就是保护血管的卫士呢！咱先说说三级配电。

想象一下，电就像一群调皮的小孩子，在电线里跑来跑去。

这三级配电呢，就像是给这些小孩子分了不同的班级，让他们各有各的去处，不会乱跑乱撞。

一级配电箱就像是大班，把电大体分一下；二级配电箱呢，就像中班，再细分一下；三级配电箱呀，那就是小班啦，把电精准地送到需要的地方。

这样一来，电就能乖乖地为我们服务啦，多好呀！然后呢，就是两级保护啦。

这就好像给电加上了两道保险锁。

第一道呢，是漏电保护。

就好比是个机灵的小卫士，一旦发现有漏电的情况，“啪”地一下就把电给拦住了，可厉害啦！第二道呢，是过载保护。

要是电这个小家伙太调皮，跑得太多太累了，这个保护就会起作用，让它休息休息，免得累坏了出问题。

你说这三级配电两级保护重要不重要？那简直太重要啦！要是没有它们，咱家里的电器可能会时不时闹脾气，电灯可能会一闪一闪的，那多烦人呀！而且，这还关系到安全问题呢。

要是电不听话乱跑，那可不是闹着玩的，搞不好还会引起火灾啥的，那可就麻烦大啦！咱平时用电的时候，可别小瞧了这三级配电两级保护。

就像咱爱护自己的身体一样，也要好好爱护家里的电路呀。

别乱拉电线，别用那些不合格的电器，这些可都是对电的不尊重呢！所以啊，大家一定要记住三级配电两级保护这个重要的概念。

它就像是电的守护天使，默默地守护着我们的用电安全。

让我们一起好好对待它，让电乖乖地为我们服务，给我们带来便利和快乐吧！别等出了问题才后悔莫及呀，到时候可就晚啦！这三级配电两级保护，真的是我们生活中不可或缺的好帮手呀！。

临电系统三级配电二级漏电保护设计

临电系统三级配电二级漏电保护设计一、概述配电系统是保证电能按照质量和安全要求供应给用户的重要设备，其中二级漏电保护是配电系统中的重要组成部分。

本文将介绍临电系统三级配电二级漏电保护的设计。

二、设计原则1.保证人身安全：漏电保护是为了提供人身安全保护，所以设计中需要注重防止触电事故的发生。

2.系统可靠性：漏电保护装置需要具有较高的可靠性，能够及时发现问题并采取合适的措施。

3.经济性：在设计中要综合考虑保护的可行性和经济性，不仅要确保系统安全，还要尽可能节约成本。

4.实用性：漏电保护装置的设计应该满足实际工作环境的需求，提高工作效率。

三、设计内容1.漏电保护装置的选择根据不同需求和规模，可以选择合适的漏电保护装置，例如：电气漏电保护器或断路器漏电保护器等。

在选择时要考虑装置的额定电流、额定漏电动作时间、灵敏度等参数。

2.漏电保护装置的接线漏电保护装置应尽可能接在主配电箱的出线处。

在保护范围较大的情况下，可以分段设置漏电保护装置，以便及时发现和隔离漏电故障。

3.漏电保护装置的配置漏电保护装置的配置应根据具体情况进行调整。

一般情况下，应设置总开关的漏电保护装置为一级漏电保护器，二级漏电保护器可以根据不同场所的电路需求进行配置。

4.漏电保护装置的测试与维护漏电保护装置应定期进行测试和维护，以确保其正常工作。

测试方法可以是人工测试或使用专业测试仪器进行测试，维护包括定期清洁、紧固和更换易损部件等。

5.配电系统的保护措施除了漏电保护装置外，还需要配合其他保护措施，例如：过流保护、过载保护、短路保护等，以提供全面而有效的电气保护。

四、漏电保护装置的参数设置在进行漏电保护装置的参数设置时，需要根据实际需求进行合理设置。

主要包括如下参数：1.额定漏电动作时间：一般根据电路的可靠性和安全要求来确定。

2.额定漏电电流：根据距离配电系统的用电负荷和保护范围来确定。

3.跳闸延时时间：一般设置为合适的值，既能及时报警，又能避免误报警。

三级配电、二级漏电、保护接零

【干货】三级配电、二级漏电、保护接零集全了！速度三级配电、二级漏保、保护接零三级配电：总配电箱、分配电箱（二级箱）、开关箱（末级箱或三级箱）；二级漏电：总配电箱、开关箱装漏电保护；保护接零：TN-S供电系统采用零线保护系统。

电气设备金属外壳必须与保护零线连接。

保护零线应由工作接地线、配电室（总配电室）电源侧零线或总漏保电源侧零线处引出三级配电二级漏保总体要求第一★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；第二★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

重新温习下课本第三★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

三级三级配电二级漏电保护说明

1.★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）3、配电箱、开关箱外形结构应能防雨、防尘。

一级,二级,三级配电箱漏电参数

一级,二级,三级配电箱漏电参数
在电气系统中，配电箱是一个非常重要的设备，主要用于将高压电源转化为低压电源，以供给各种电器设备使用。

在配电箱的使用过程中，漏电是一个常见的问题，可能会导致电器设备受损、人员受伤甚至引发火灾。

因此，在选择配电箱时，需要考虑漏电参数，以确保电气系统的安全和稳定。

一级配电箱的漏电参数通常为30mA，意味着当漏电电流超过
30mA时，保护装置会自动断开电路，以防止漏电事故的发生。

二级配电箱的漏电参数通常为100mA，而三级配电箱的漏电参数通常为300mA。

不同级别的配电箱漏电参数的差异在于其对电气系统的保护能力。

当电气系统的漏电参数设置过高时，可能会导致漏电保护装置无法及时触发，从而无法保护电气设备和人员的安全。

相反，如果漏电参数设置过低，可能会引发误报，导致电气系统频繁中断，影响正常使用。

因此，在选择配电箱时，需要根据实际需要综合考虑各种因素，选择合适的漏电参数。

总之，了解配电箱的漏电参数对于保障电气系统的安全和稳定具有重要意义。

在使用配电箱时，需要严格按照规定操作，定期检查和维护，以确保其正常运行。

- 1 -。

三级配电两级保护

什么是“三级配电、两级保护”？三级配电指现场施工用电必须做到总配电箱、分配电箱、开关箱。

两级保护指现场施工用电必须做到总配电箱和开关箱中均要安装漏电保护器。

三级配电两级保护三级配电:配备总配电箱、分配电箱、开关箱三类标准电箱。

开关箱应符合一机、一箱、一闸、一漏。

三类电箱中的各类电器应是合格品；两级保护:选取符合容量要求和质量合格的总配电箱和开关箱中的漏电保护器。

这既有利于现场电气系统的维护，又能充分保证施工安全，同时也是现场标准化管理、文明施工的一种体现。

所以，对“三级配电，两级保护”做到合理设置是至关重要的。

1、“三级配电两级保护”(1)《规范》要求,配电箱应作分级设置,即在总配电箱下,设分配电箱,分配电箱以下设开关箱,开关箱以下就是用电设备,形成三级配电。

这样配电层次清楚,既便于管理又便于查找故障。

同时要求,照明配电与动力配电最好分别设置,自成独立系统,不致因动力停电影响照明。

(2)“两级保护”主要指采用漏电保护措施,除在末级开关箱内加装漏电保护器外,还要在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体上形成两级保护。

2.关于加装漏电保护器《规范》规定:“施工现场所有用电设备,除作保护接零外,必须在设备负荷线的首端处设置漏电保护装置”。

施工现场虽然改TN-C为TN-S后,提高了供电安全,但由于仍然存在着保护灵敏度有限问题,对于大容量设备的碰壳故障不能迅速切断保险,对于较小电流的漏电故障又不能切断保险,而这种漏电电流对作业人员仍然有触电的危险,所以还必须加装漏电保护器进行保护。

在加装漏电保护器时,不得拆除原有的保护接零(接地)措施。

3.关于漏电保护器的主要参数(1)额定漏电动作电流。

当漏电电流达到此值时,保护器动作。

(2)额定漏电动作时间。

指从达到漏电动作电流时起,到电路切断为止的时间。

(3)额定漏电不动作电流。

漏电电流在此值和此值以下时,保护器不应动作,其值为漏电动作电流的1/2。

(4)额定电压及额定电流。

安全员必懂：三级配电与二级漏电保护

安全员必须搞懂三级配电、二级漏电保护一、三级配电二级漏保的总体要求施工现场配电系统应采用三级配电、二级漏电保护系统；用电设备必须有各自专用的开关箱；漏电保护器参数应匹配并灵敏可靠；总配电箱与开关箱应安装漏电保护器，分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；二、总配电箱设置箱体结构、箱内电器设置及使用应符合规范要求。

配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

三、分配电箱、开关箱设置箱体结构、箱内电器设置及使用应符合规范要求。

配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于 1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头3、配电箱、开关箱外形结构应能防雨、防尘。

4、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损不合格的电器。

5、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。

施工现场如何安全设置三级配电及二级漏保

施工现场如何安全设置三级配电及二级漏保三级配电二级漏保要求,配电箱应作分级设置，形成三级配电。

既有利于现场电气系统的维护，又能充分保证施工安全，同时也是现场标准化管理、文明施工的一种体现。

下面为大家介绍一下三级配电二级漏保主要内容和设置方法以及注意事项：1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

三级配电和二级保护图文讲解

3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。（JGJ46－20058.2.11）
开关箱示意图
设置要求： 1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。（JGJ46－2005第8.1.7条） 2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条） 3、配电箱、开关箱外形结构应能防雨、防尘。（JGJ46－2005第8.1.17条） 4、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损不合格的电器。（JGJ46－2005第8.2.1条） 5、总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。（JGJ46－2005第8.2.2条） 6、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电保护器同时具备短路过载漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。（JGJ46－2005第8.2.2条） 7、当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器或分路熔断器。（JGJ46－2005第8.2.2条） 8、熔断器应选用具有可靠灭弧分断功能的产品。（JGJ46－2005第8.2.2条） 9、总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。（JGJ46－2005第8.2.2条） 10、总配电箱应装设电压表、总电流表、电度表及其他需要的仪表。装设电流互感器时，其二次回路必须与保护零线有一个连接点，且严禁断开电路。（JGJ46－2005第 8.2.3条） 11、分配电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。其设置和选择应符合前面总配电箱的要求（JGJ46－2005第8.2.4条） 12、开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。（JGJ46－2005第8.2.5条） 13、配电箱、开关箱的电源进线端严禁采用插头和插座活动连接。（JGJ46－2005第8.2.15条） 14、对配电箱，开关箱进行定期检查、维修时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。（JGJ46－ 2005第8.3.4条）

三级配电二级保护概念

临电闸箱布置图
现场布置
闸箱配置图
A-01
1号塔吊 B-01现场 B-02 后台 B现场 B-06现场 B-07西侧钢筋加工区降水设备
A-03
B-08东侧钢筋加工分区 B-10木工房 B-12生活区
总闸
600A
600A
600A
施工现场实行三级配线逐级保护一机、一闸、一漏、一箱
“三级配电二级保护”含义
配电系统设置的总原则：“三级配电、二级保护”，主要包含以下几方面要求：施工现场在变压器附近设置配电室(或总配电箱)，总配电箱下设分配电箱，分配电箱下设开关箱，开关箱控制用电设备，形成三级配电。在总配电箱处设置分路漏电保护器，或再分配电箱处设置漏电保护器，作为初级漏电保护，在开关箱处设置末级漏电保护器，形成“二级漏电保护”。
现场所有的用电设备都要有其专用的开关箱，做到“一机、一箱、一闸、一漏”；对于同一种设备构成的设备组，在比较集中的情况下可使用集成开关箱，在一个开关箱内每一个用电设备的配电线路和电气保护装置作分路设置，保证“一机、一闸、一漏”的要求。
实际使用中，施工现场可根据实际情况，增加分配电箱的级数以及在分配电箱中增设漏电保护器，形成三级以上配电和二级以上保护。

三级配电二级漏电保护

一、三级漏电二级漏保的总体要求施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例二. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

（JGJ46－20058.2.11）三、分配电箱、开关箱★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第8.1.16条）3、配电箱、开关箱外形结构应能防雨、防尘。
