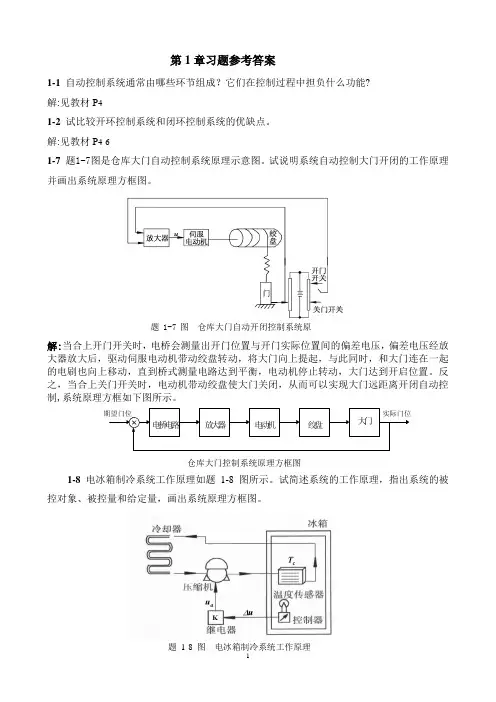

第1章习题参考答案1-1 自动控制系统通常由哪些环节组成？它们在控制过程中担负什么功能?解:见教材P4-1-2 试比较开环控制系统和闭环控制系统的优缺点。
解:见教材P4-61-7题1-7图是仓库大门自动控制系统原理示意图。
试说明系统自动控制大门开闭的工作原理并画出系统原理方框图。
解:当合上开门开关时，电桥会测量出开门位置与开门实际位置间的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起，与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。
反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制,系统原理方框如下图所示。
电桥电路放大器电动机绞盘大门_期望门位实际门位仓库大门控制系统原理方框图1-8 电冰箱制冷系统工作原理如题1-8图所示。
试简述系统的工作原理，指出系统的被控对象、被控量和给定量，画出系统原理方框图。
题1-8图电冰箱制冷系统工作原理题1-7图仓库大门自动开闭控制系统原解: 电冰箱制冷系统结构如下图电冰箱制冷系统结构图系统的控制任务是保持冰箱内温度c T 等于给定温度r T 。
冰箱体是被控对象；箱内温度是被控量，希望的温度r T 为给定量（由电位器的输出电压r U 对应给出）；继电器、压缩机、蒸发器、冷却器所组成制冷循环系统起执行元件的作用。
温度控制器中的双金属温度传感器（测量元件）感受冰箱内的温度并转换为电压信号c U ，与控制器旋钮设定的电位器输出电压r U （对应于希望温度r T ）相比较，构成偏差电压c r U U U -=∆（表征希望温度与实际温度的偏差），控制继电器K 。
当U ∆大到一定值时，继电器接通，压缩机启动，将蒸发器中的高温低压制冷剂送往冷却器散热，降温后的低温低压制冷剂被压缩成低温高压液态进入蒸发器，急速降压扩展成气体，吸收箱体内的热量，使箱体的温度下降；而高温低压制冷剂又被吸入冷却器。
自动控制原理_清华大学出版社课后习题答案

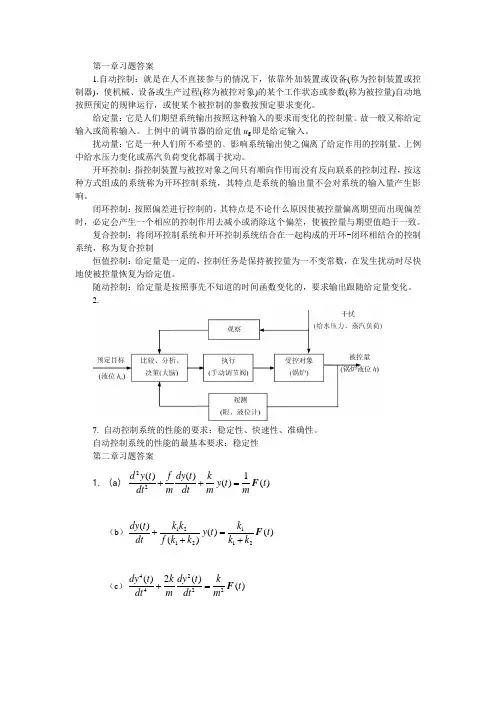

第一章习题答案1.自动控制：就是在人不直接参与的情况下，依靠外加装置或设备(称为控制装置或控制器)，使机械、设备或生产过程(称为被控对象)的某个工作状态或参数(称为被控量)自动地按照预定的规律运行，或使某个被控制的参数按预定要求变化。
给定量：它是人们期望系统输出按照这种输入的要求而变化的控制量。
故一般又称给定输入或简称输入。
上例中的调节器的给定值u g 即是给定输入。
扰动量：它是一种人们所不希望的﹑影响系统输出使之偏离了给定作用的控制量。
上例中给水压力变化或蒸汽负荷变化都属于扰动。
开环控制：指控制装置与被控对象之间只有顺向作用而没有反向联系的控制过程，按这种方式组成的系统称为开环控制系统，其特点是系统的输出量不会对系统的输入量产生影响。
闭环控制：按照偏差进行控制的，其特点是不论什么原因使被控量偏离期望而出现偏差时，必定会产生一个相应的控制作用去减小或消除这个偏差，使被控量与期望值趋于一致。
复合控制：将闭环控制系统和开环控制系统结合在一起构成的开环-闭环相结合的控制系统，称为复合控制恒值控制：给定量是一定的，控制任务是保持被控量为一不变常数，在发生扰动时尽快地使被控量恢复为给定值。
随动控制：给定量是按照事先不知道的时间函数变化的，要求输出跟随给定量变化。
2.7. 自动控制系统的性能的要求：稳定性、快速性、准确性。
自动控制系统的性能的最基本要求：稳定性 第二章习题答案1. (a)22()()1()()d y t f dy t k y t t dtmdtmm++=F（b ）1211212()()()()k k k dy t y t t dtf k k k k +=++F（c ）42422()2()()dy t k dy t k t dtmdtm+=F2. (a) 22211221122122112()d u du dv R C R C R C R C R C u R C v dtdt dt++++=+（b ）233112211221232()d u du R C R C R C R C R C u dtdt++++2112211222()d v dv R C R C R C R C v dtdt=+++（c ）222220.251.5d u du dv u v dtdtdt++=+3. (a)2111212()(1)()c r U s R R C s U s R R C R R s+=++（b ）222222()21()31c r U s C R s R C s U s C R s R C s ++=++（c ）2211212()()()c r U s R U s R LC s L R R C s R R =++++4. (a)21212121221212212121()1()()()1f ff f s s k k k kY s f f f f f X s s s k kk kk +++=++++ （b ）21212112221212112212()()1()()1c r U s R R C C s R C R C s U s R R C C s R C R C R C s +++=++++5. 0.085d d i u ∆= 6. r d h Sh Q dt∆+=∆7．2232(),()432tts G s g t ees s --+==-++8. 2()142tty t eee--=-+9.（a ）21()()c r U s R U s R =-（b ）112212()(1)(1)()c r U s R C s R C s U s R C s++=-（c ）212()()(1)c r U s R U s R R C s =-+10.(1) 012180,3,211k k k π︒==-=-；(2) 略；(3)系统的闭环传递函数22301230123()11()1c M t Mr MMQ s k k k k T Q s s s k k k k k k k k k k =+++11.闭环传递函数32()0.7(6)()(0.90.7)(1.180.42)0.68c r Q s s Q s s K s K s +=+++++12.闭环传递函数12342363451234712348()()1G G G G C s R s G G G G G G G G G G G G G G G G =+++-13.传递函数21221)()(T s T s s K K s R s C +++=，2121)1()()(T s T s T s s s N s C ++-+=14.传递函数333222()1()561c r U s U s R C s R C s RC s =+++。
自动控制原理答案——第一章

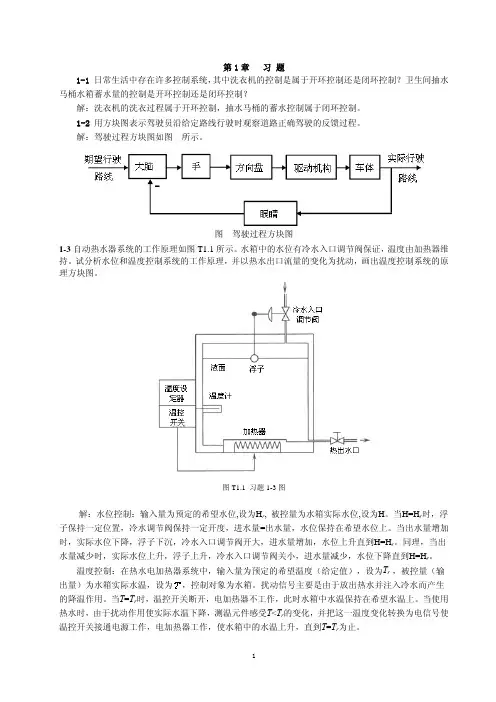

第1章 习 题1-1 日常生活中存在许多控制系统，其中洗衣机的控制是属于开环控制还是闭环控制？卫生间抽水马桶水箱蓄水量的控制是开环控制还是闭环控制？解：洗衣机的洗衣过程属于开环控制，抽水马桶的蓄水控制属于闭环控制。
1-2 用方块图表示驾驶员沿给定路线行驶时观察道路正确驾驶的反馈过程。
解：驾驶过程方块图如图 所示。
图 驾驶过程方块图1-3自动热水器系统的工作原理如图T1.1所示。
水箱中的水位有冷水入口调节阀保证，温度由加热器维持。
试分析水位和温度控制系统的工作原理，并以热水出口流量的变化为扰动，画出温度控制系统的原理方块图。
图T1.1 习题1-3图解：水位控制：输入量为预定的希望水位,设为H r, 被控量为水箱实际水位,设为H。
当H=H r时，浮子保持一定位置，冷水调节阀保持一定开度，进水量=出水量，水位保持在希望水位上。
当出水量增加时，实际水位下降，浮子下沉，冷水入口调节阀开大，进水量增加，水位上升直到H=H r。
同理，当出水量减少时，实际水位上升，浮子上升，冷水入口调节阀关小，进水量减少，水位下降直到H=H r。
温度控制：在热水电加热器系统中，输入量为预定的希望温度（给定值），设为T r，被控量（输出量）为水箱实际水温，设为，控制对象为水箱。
扰动信号主要是由于放出热水并注入冷水而产生的降温作用。
当T=T r时，温控开关断开，电加热器不工作，此时水箱中水温保持在希望水温上。
当使用热水时，由于扰动作用使实际水温下降，测温元件感受T<T r的变化，并把这一温度变化转换为电信号使温控开关接通电源工作，电加热器工作，使水箱中的水温上升，直到T=T r为止。
温度控制系统的原理方块图如图 所示。
图 热水电加热器控制原理方块图1-4 仓库大门自动开闭系统原理示意图如图T1.2所示。
试说明自动控制大门开闭的工作原理并画出原理方块图。
图T1.2 习题1-4图解：当合上开门开关时，电位器桥式测量电路的偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起，与此同时，和大门连在一起的电刷也向上移动。
自动控制原理课后习题答案第一章
1-1 图1-2是液位自动控制系统原理示意图。
在任意情况下，希望液面高度c 维持不变，试说明系统工作原理并画出系统方块图。
图1-2 液位自动控制系统解：被控对象：水箱；被控量：水箱的实际水位；给定量电位器设定水位r u （表征液位的希望值r c ）；比较元件：电位器；执行元件：电动机；控制任务：保持水箱液位高度不变。
工作原理：当电位电刷位于中点（对应r u ）时，电动机静止不动，控制阀门有一定的开度，流入水量与流出水量相等，从而使液面保持给定高度r c ，一旦流入水量或流出水量发生变化时，液面高度就会偏离给定高度r c 。
当液面升高时，浮子也相应升高，通过杠杆作用，使电位器电刷由中点位置下移，从而给电动机提供一定的控制电压，驱动电动机，通过减速器带动进水阀门向减小开度的方向转动，从而减少流入的水量，使液面逐渐降低，浮子位置也相应下降，直到电位器电刷回到中点位置，电动机的控制电压为零，系统重新处于平衡状态，液面恢复给定高度r c 。
反之，若液面降低，则通过自动控制作用，增大进水阀门开度，加大流入水量，使液面升高到给定高度r c。
系统方块图如图所示：1-10 下列各式是描述系统的微分方程，其中c(t)为输出量，r (t)为输入量，试判断哪些是线性定常或时变系统，哪些是非线性系统? （１）222)()(5)(dt t r d t t r t c ++=；（２）)()(8)(6)(3)(2233t r t c dt t dc dt t c d dt t c d =+++； （３）dt t dr t r t c dt t dc t )(3)()()(+=+； （４）5cos )()(+=t t r t c ω； （５）⎰∞-++=t d r dt t dr t r t c ττ)(5)(6)(3)(；（６）)()(2t r t c =；（７）⎪⎩⎪⎨⎧≥<=.6),(6,0)(t t r t t c解：（1）因为c(t)的表达式中包含变量的二次项2()r t ，所以该系统为非线性系统。
国防《自动控制原理》教学资料包 课后习题答案 第一章
第1章课后习题参考答案1-2 自动控制系统由被控对象以及为完成控制任务而配置的控制装置两大部分构成，而控制装置又可分成不同的部件。
被控对象是控制系统所控制和操纵的对象，它接受控制量并输出被控量。
测量环节的作用是检测被控对象的控制量（温度、压力、流量、位移等），并且一般需要转换为标准的电信号，以便于处理。
比较环节的作用是将测量环节的实际输出值与给定量进行比较，求出它们之间的偏差。
计算环节的作用是根据控制要求，对偏差信号进行各种计算并形成适当的控制作用。
放大环节是放大标准化的弱信号，使之驱动被控对象。
执行环节的作用是产生控制量，直接推动被控对象的控制量发生变化。
1-3 在控制器和被控对象之间只有正向控制而没有反馈控制的控制系统称为开环控制系统。
按反馈原理建立的控制系统，称为闭环控制系统。
开环控制系统结构比较简单，但存在较大的缺陷。
当被控对象或被控量受到干扰，或系统中某些参数发生变化，会直接影响控制的品质而无法自动补偿。
闭环控制系统由于有反馈作用的存在，具有自动修正被控量出现偏差的能力，可以修正元件参数变化以及外部干扰所引起的误差，所以控制效果好，控制精度高。
1-5 （1）非线性 （2）线性 （3）非线性 （4）线性1-6由图可见，被控量为液位高度h ；被控对象为水箱；使液位变化的主要因素是液体流出的流量，看作系统的负载扰动量；液体流入的流量是用于补偿液体流出量，使水箱的液位保持在期望位置；控制液体流入流量的是电动机驱动的阀门，因此电动机－减速器－阀门一起构成系统的执行机构；电动机的供电电压d u 取决于电位器动触点与接零点之间的电位差，若接零点与电位参考点之间的电压为g u ，即系统给定信号；令动触点与电位参考点之间的电压为f u ，即系统负反馈信号，d g f u u u =-。
由此可绘制系统的方框图如下图所示。
系统工作原理：调整系统中进水阀门的开度使系统处于平衡状态，进水流量和出水流量保持动态平衡，液面的高度正好位于期望位置，与浮子杠杆连接的电位器动触点正好位于电位器中点（即接零点）上，从而电动机静止不动；当出水流量增加，液面下降，于是浮子也随之下降，通过杠杆作用带动电位器的动触点上移，从而给电动机电枢提供一定电压，电动机正转通过减速器驱动进水阀门增大开度，于是进水流量增大，直到水箱液位恢复到期望位置上；若出水流量减少，液面升高，其调节过程与上述类似，电动机反转，进水阀门减少开度，进水流量减少，直到重新处于动态平衡状态。
自动控制原理课后答案(1)
自动控制原理课后答案1. 控制系统基础知识1.1 什么是控制系统？控制系统是由一个或多个控制器、执行器和传感器组成的系统，用于实现对被控对象的控制和调节。
它的基本原理是通过传感器采集被控对象的状态信息，经过控制器进行处理和计算，再通过执行器对被控对象进行控制。
1.2 控制系统的分类控制系统可以按照不同的标准进行分类，主要有以下几种分类方法：•按照控制方式：开环控制系统和闭环控制系统•按照控制对象：连续控制系统和离散控制系统•按照系统结构：单输入单输出系统和多输入多输出系统•按照控制策略：比例控制系统、积分控制系统和微分控制系统2. 反馈控制系统2.1 开环控制系统和闭环控制系统的区别是什么？开环控制系统和闭环控制系统是两种常见的控制系统结构。
它们的主要区别在于是否包含反馈回路。
在开环控制系统中，控制器的输出信号不依赖于被控对象的反馈信号，而是仅通过传感器对被控对象进行监测。
这种控制方式简单直接，但容易受到外界扰动和参数变化的影响，控制效果不稳定。
闭环控制系统中，除了传感器采集被控对象的状态信息外，还将反馈信号作为输入信号送回给控制器进行处理，并对输出信号进行调节。
这种方式可以通过对反馈信号的比较和处理，实现对系统的自动调节和稳定控制。
2.2 闭环控制系统的主要特点是什么？闭环控制系统相比开环控制系统具有以下几个主要特点：•自动调节能力：通过反馈信号的比较和处理，闭环控制系统可以自动调节输出信号，使得系统能够快速而准确地响应外界变化和扰动，保持稳定运行状态。
•鲁棒性：闭环控制系统能够抵御外界扰动和参数变化的影响，具有一定的鲁棒性。
•稳定性：闭环控制系统通过反馈机制可以实现稳定控制，保持系统的稳定运行状态。
•精度高：闭环控制系统通过不断的调节和校正，可以实现对被控对象的精确控制，并且控制精度高。
3. 控制器的基本原理3.1 比例控制器的工作原理是什么？比例控制器是一种简单的控制器，它的输出信号与误差信号成正比。
自动控制原理 第一章习题及答案
一、 习 题 及 解 答第1章习题及解答1-1 根据图1-15所示的电动机速度控制系统工作原理图，完成：(1) 将a ，b 与c ，d 用线连接成负反馈状态；(2) 画出系统方框图。
解 （1）负反馈连接方式为：，d a ↔c b ↔；（2）系统方框图如图解1-1 所示。
1-2 图1-16是仓库大门自动控制系统原理示意图。
试说明系统自动控制大门开、闭的工作原理，并画出系统方框图。
图1-16 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。
与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。
反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。
系统方框图如图解1-2所示。
1-3 图1-17为工业炉温自动控制系统的工作原理图。
分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。
图1-17 炉温自动控制系统原理图解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置，该触点由可逆转的直流电动机驱动。
炉子的实际温度用热电偶测量，输出电压f u 。
f u 作为系统的反馈电压与给定电压r u 进行比较，得出所控制偏差电压，经电压放大器、功率放大器放大成后，作为 况下，炉温等于某个期望值e u a u 控制电动机的电枢电压。
在正常情T °C ，热电偶的输出电压f u 正好等于给定电压r u 。
此时，0=−=f r e u u u 故01，==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。
这时，炉子散失量正好等于从加热器吸的热取的热量，形成稳定的热平衡状态，温度保持恒定。
(完整版)自动控制原理课后习题及答案
第一章绪论1-1 试比较开环控制系统和闭环控制系统的优弊端.解答： 1 开环系统(1)长处 :构造简单，成本低，工作稳固。
用于系统输入信号及扰动作用能早先知道时，可获得满意的成效。
(2)弊端：不可以自动调理被控量的偏差。
所以系统元器件参数变化，外来未知扰动存在时，控制精度差。
2闭环系统⑴长处：不论因为扰乱或因为系统自己构造参数变化所惹起的被控量偏离给定值，都会产生控制作用去消除此偏差，所以控制精度较高。
它是一种按偏差调理的控制系统。
在实质中应用宽泛。
⑵弊端：主要弊端是被控量可能出现颠簸，严重时系统没法工作。
1-2什么叫反应？为何闭环控制系统常采纳负反应？试举例说明之。
解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反应。
闭环控制系统常采纳负反应。
由1-1 中的描绘的闭环系统的长处所证明。
比如，一个温度控制系统经过热电阻（或热电偶）检测出目前炉子的温度，再与温度值对比较，去控制加热系统，以达到设定值。
1-3试判断以下微分方程所描绘的系统属于何种种类（线性，非线性，定常，时变）？2 d 2 y(t)3 dy(t ) 4y(t ) 5 du (t ) 6u(t )（1）dt 2 dt dt（2） y(t ) 2 u(t)（3）t dy(t) 2 y(t) 4 du(t) u(t ) dt dtdy (t )u(t )sin t2 y(t )（4）dtd 2 y(t)y(t )dy (t ) （5）dt 2 2 y(t ) 3u(t )dt（6）dy (t ) y 2 (t) 2u(t ) dty(t ) 2u(t ) 3du (t )5 u(t) dt（7）dt解答： （1）线性定常（2）非线性定常 （3）线性时变（4）线性时变（5）非线性定常（6）非线性定常（7）线性定常1-4 如图 1-4 是水位自动控制系统的表示图， 图中 Q1，Q2 分别为进水流量和出水流量。
控制的目的是保持水位为必定的高度。
(完整版)自动控制原理课后习题答案
第1章控制系统概述【课后自测】1-1 试列举几个日常生活中的开环控制和闭环控制系统，说明它们的工作原理并比较开环控制和闭环控制的优缺点。
解：开环控制——半自动、全自动洗衣机的洗衣过程。
工作原理：被控制量为衣服的干净度。
洗衣人先观察衣服的脏污程度，根据自己的经验，设定洗涤、漂洗时间，洗衣机按照设定程序完成洗涤漂洗任务。
系统输出量（即衣服的干净度）的信息没有通过任何装置反馈到输入端，对系统的控制不起作用，因此为开环控制。
闭环控制——卫生间蓄水箱的蓄水量控制系统和空调、冰箱的温度控制系统。
工作原理：以卫生间蓄水箱蓄水量控制为例，系统的被控制量（输出量）为蓄水箱水位（反应蓄水量）。
水位由浮子测量，并通过杠杆作用于供水阀门（即反馈至输入端），控制供水量，形成闭环控制。
当水位达到蓄水量上限高度时，阀门全关（按要求事先设计好杠杆比例），系统处于平衡状态。
一旦用水，水位降低，浮子随之下沉，通过杠杆打开供水阀门，下沉越深，阀门开度越大，供水量越大，直到水位升至蓄水量上限高度，阀门全关，系统再次处于平衡状态。
开环控制和闭环控制的优缺点如下表1-2 自动控制系统通常有哪些环节组成？各个环节分别的作用是什么？解：自动控制系统包括被控对象、给定元件、检测反馈元件、比较元件、放大元件和执行元件。
各个基本单元的功能如下：（1）被控对象—又称受控对象或对象，指在控制过程中受到操纵控制的机器设备或过程。
（2）给定元件—可以设置系统控制指令的装置，可用于给出与期望输出量相对应的系统输入量。
（3）检测反馈元件—测量被控量的实际值并将其转换为与输入信号同类的物理量，再反馈到系统输入端作比较，一般为各类传感器。
（4）比较元件—把测量元件检测的被控量实际值与给定元件给出的给定值进行比较，分析计算并产生反应两者差值的偏差信号。
常用的比较元件有差动放大器、机械差动装置和电桥等。
（5）放大元件—当比较元件产生的偏差信号比较微弱不足以驱动执行元件动作时，可通过放大元件将微弱信号作线性放大。
(完整版)自动控制原理习题及答案.doc
第一章 习题答案1-1 根据题1-1图所示的电动机速度控制系统工作原理图(1) 将a,b 与c ，d 用线连接成负反馈状态；（2） 画出系统方框图。
解 (1)负反馈连接方式为:d a ↔，c b ↔；(2）系统方框图如图解1—1 所示。
1—2 题1—2图是仓库大门自动控制系统原理示意图。
试说明系统自动控制大门开闭的工作原理，并画出系统方框图。
题1-2图 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后,驱动伺服电动机带动绞盘转动，将大门向上提起。
与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。
反之,当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。
系统方框图如图解1—2所示。
1—3 题1-3图为工业炉温自动控制系统的工作原理图。
分析系统的工作原理,指出被控对象、被控量和给定量，画出系统方框图。
题1-3图 炉温自动控制系统原理图解 加热炉采用电加热方式运行,加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动。
炉子的实际温度用热电偶测量，输出电压f u 。
f u 作为系统的反馈电压与给定电压r u 进行比较，得出偏差电压e u ，经电压放大器、功率放大器放大成a u 后，作为控制电动机的电枢电压。
在正常情况下，炉温等于某个期望值T °C,热电偶的输出电压f u 正好等于给定电压r u .此时,0=-=f r e u u u ，故01==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值.这时，炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定。
当炉膛温度T °C 由于某种原因突然下降(例如炉门打开造成的热量流失)，则出现以下的控制过程： 控制的结果是使炉膛温度回升,直至T °C 的实际值等于期望值为止。
自动控制原理课后习题答案
第一章引论1-1 试描述自动控制系统基本组成，并比较开环控制系统和闭环控制系统的特点。
答：自动控制系统一般都是反馈控制系统，主要由控制装置、被控部分、测量元件组成。
控制装置是由具有一定职能的各种基本元件组成的，按其职能分，主要有给定元件、比较元件、校正元件和放大元件。
如下图所示为自动控制系统的基本组成。
开环控制系统是指控制器与被控对象之间只有顺向作用，而没有反向联系的控制过程。
此时，系统构成没有传感器对输出信号的检测部分。
开环控制的特点是：输出不影响输入，结构简单，通常容易实现；系统的精度与组成的元器件精度密切相关；系统的稳定性不是主要问题；系统的控制精度取决于系统事先的调整精度，对于工作过程中受到的扰动或特性参数的变化无法自动补偿。
闭环控制的特点是：输出影响输入，即通过传感器检测输出信号，然后将此信号与输入信号比较，再将其偏差送入控制器，所以能削弱或抑制干扰；可由低精度元件组成高精度系统。
闭环系统与开环系统比较的关键，是在于其结构有无反馈环节。
1-2 请说明自动控制系统的基本性能要求。
答：、自动控制系统的基本要求概括来讲，就是要求系统具有稳定性、快速性和准确性。
稳定性是对系统的基本要求，不稳定的系统不能实现预定任务。
稳定性通常由系统的结构决定与外界因素无关。
对恒值系统，要求当系统受到扰动后，经过一定时间的调整能够回到原来的期望值（例如恒温控制系统）。
对随动系统，被控制量始终跟踪参量的变化（例如炮轰飞机装置）。
快速性是对过渡过程的形式和快慢提出要求，因此快速性一般也称为动态特性。
在系统稳定的前提下，希望过渡过程进行得越快越好，但如果要求过渡过程时间很短，可能使动态误差过大，合理的设计应该兼顾这两方面的要求。
准确性用稳态误差来衡量。
在给定输入信号作用下，当系统达到稳态后，其实际输出与所期望的输出之差叫做给定稳态误差。
显然，这种误差越小，表示系统的精度越高，准确性越好。
当准确性与快速性有矛盾时，应兼顾这两方面的要求。
(完整版)自动控制原理_第一章课后习题解答
第一章1.1 图1.18是液位自动控制系统原理示意图。
在任意情况下，希望液面高度c维持不变，试说明系统工作原理并画出系统方块图。
c+-SM___ 1Q浮浮浮浮浮浮2Q浮浮浮浮浮浮浮浮浮浮浮浮fi-+解：系统的控制任务是保持液面高度不变。
水箱是被控对象，水箱液位是被控变量。
电位器用来设置期望液位高度*c(通常点位器的上下位移来实现) 。
当电位器电刷位于中点位置时，电动机不动，控制阀门有一定的开度，使水箱的流入水量与流出水量相等，从而使液面保持在希望高度*c上。
一旦流出水量发生变化(相当于扰动)，例如当流出水量减小时，液面升高，浮子位置也相应升高，通过杠杆作用使电位器电刷从中点位置下移，从而给电动机提供一定的控制电压，驱动电动机通过减速器减小阀门开度，使进入水箱的液体流量减少。
这时，水箱液位下降．浮子位置相应下降，直到电位器电刷回到中点位置为止，系统重新处于平衡状态，液位恢复给定高度。
反之，当流出水量在平衡状态基础上增大时，水箱液位下降，系统会自动增大阀门开度，加大流入水量，使液位升到给定高度*c。
系统方框图如图解1. 4.1所示。
1.2恒温箱的温度自动控制系统如图1.19所示。
（1） 画出系统的方框图；（2） 简述保持恒温箱温度恒定的工作原理;（3） 指出该控制系统的被控对象和被控变量分别是什么。
M放大器电机减速器调压器 220～热电偶电阻丝－ ＋－ ＋图1.19 恒温箱的温度自动控制系统解：恒温箱采用电加热的方式运行，电阻丝产生的热量与调压器电压平方成正比，电压增高，炉温就上升。
调压器电压由其滑动触点位置所控制，滑臂则由伺服电动机驱动．炉子的实际温度用热电偶测量，输出电压作为反馈电压与给定电压进行比较，得出的偏差电压经放大器放大后，驱动电动机经减速器调节调压器的电压。
