2015年国赛D题-增益可控射频放大器
2015年全国大学生电子设计竞赛全国一等奖D题
N F 1~ n N F 1
N Fn 1 NF 2 1 NF 3 1 NF 4 1 G pa1 G pa1G pa 2 G pa1G pa 2G pa 3 G pa1G pa 2 G pa ( n 1)
输入 第一级数控衰减 （HMC470） 前级低噪放 （TQP3M9035） 低通滤波器 22倍固定增益 （ADL5531） 第二级数控衰减 （HMC470） 22倍固定增益 （ADL5531）
高通滤波器 处理器 （MSP430） 功率放大器 （AH101） 按键 显示 输出
图 1 系统框图
二、理论分析与计算
最大功率值： 功率值(dBm） -29.04 20.72 22.87 22.95 22.89 22.92 22.95 22.98 23.03 22.87 22.64 22.41 21.83 21.37 21.14 20.90 20.69 20.58 -28.10
图 3 ADL5531 增益—频率图
本系统所设计最大增益为 70dB， 题目要求带外增益小于 20dB， 带外衰减需大于 50dB， 为方便调试，采用 11 阶椭圆低通滤波器级联 11 阶椭圆高通滤波器，其过度带陡峭且通频 带平坦性良好。 3、增益调整 由于要求最大增益控制范围为：12dB～52dB，动态增益控制范围至少为 40dB， 而所采用的衰减器 HMC470 衰减范围为 0～31dB，因此采用两级级联来调整系统的总增益， 动态范围达到 0～62dB。带内波动在 0.5dB 内，满足题目要求。 4、末级功率推挽 为满足输出信号有效值Uo≥2V即19dBm， 本系统采用AH101芯片作为末级功率放大器， 最大输出功率可达+26.5 dBm ，并且通频带波动小于1dB。 5、射频放大器稳定性 电源的设计、数字电路和模拟电路的连接设计、屏蔽性等在一定程度上影响着放大器 的稳定性，为保证系统的稳定性，本系统采取以下措施：
增益可控射频放大器设计报告
2015年全国大学生电子设计竞赛增益可控射频放大器2015年8月15日摘要 (3)1. 系统方案 (3)1.1直流稳压电源的选择 (3)1.2前级放大模块 (4)1.3增益控制模块 (5)1.4中间级放大模块 (5)1.5后级功率放大模块 (6)2. 系统理论分析与计算 (6)2.1三级放大电路的分析 (6)2.1.1前级放大电路 (6)2.1.2中间级放大电路 (6)2.1.3后级功率放大电路 (6)2.2增益分配和调节的计算 (6)2.2.1增益分配 (6)2.2.2增益调节 (7)3电路与程序设计 (7)3.1电路的设计 (7)3.1.1系统总体框图 (7)4测试方案与测试结果 (7)4.1测试方案 (8)4.1.1硬件测试 (8)4.2测试条件与仪器 (8)4.3测试结果及分析 (8)4.3.1测试结果（数据） (8)4.3.2测试分析与结论 (8)摘要本设计采用了四级放大，电源使用LM2596S将外接的12V电压源转换为+5V的电源，另通过TPS60400将+5V电源转换为-5V电源，这样就为整个电路提供了正负5V的电源了。
第一级采用900MHz带宽的LMH6609MA,完成初级放大，第二级采用VCA821ID进行可程序控制的增益放大，第三级依旧采用LMH6609MA，第四级采用三级管3904和3906构成的互补输出级电路实现功率放大，以带动50欧姆的负载。
其中，利用程控芯片VCA821ID，在电路中实现了0~60dB 的增益可调。
测试电路时看出，当输入信号幅值为20mV时，从10MHz 的频率开始，一直测试到200MHz的频率，输出波形比较清晰，无明显失真。
在75MHz~108MHz频率范围内增益波动比较小，小于2dB,在60MHz~130MHz内，波形的幅值变化比较平缓，60MHz与130MHz这两个临界点与最大值的衰减小于-3dB。
同时能够实现0~40dB的增益控制，绝对误差较小。
全国大学生电子设计竞赛D题设计报告
2015年全国大学生电子设计竞赛（瑞萨杯）增益可控射频放大器（D题）2015年8月15日摘要高频信号在生活中随处可见，有时需要将微弱的高频信号放大，需要制作高频放大器，本课题主要实现了一个增益可控的放大器。
本课题要设计的是增益可控的射频放大器，使其电压增益不小于52dB，-3dB 通频带不窄于40MHz至200MHz，并且在50MHz至160MHz的频率范围内增益波动不大于2dB，当输入电压有效值不高于5mV时其输出电压有效值不低于2V。
设计的放大器的增益可调节范围是-5dB至+57dB，在40MHz至200MHz的范围内可以保证增益波动不大于1.2dB，其-3dB通频带范围为30MHz至250MHz，实时同步显示电路的总增益，并且可以显示电路中可调部分的当前值。
该放大器将在中频放大方面显示出它独特的优越性。
关键词：通频带较宽；增益较大；数显；可控目录1、放大系统的论证与选择..........................................2、电源系统的论证与选择..........................................3、控制系统的论证与选择..........................................3、控制系统的论证与选择………………………………………………………二、系统理论分析与理论值计算.........................................1、放大系统的分析................................................2、放大倍数的计算................................................三、电路与程序设计...................................................1、电路的设计....................................................2、程序的设计....................................................四、测试方案与测试结果...............................................1、测试方案......................................................2、测试条件与仪器................................................3、测试结果及分析................................................五、结论与心得.......................................................六、参考文献.........................................................增益可控射频放大器（D题）【本科组】一、方案论证与选择本系统主要由放大模块、电源模块、单片机控制模块、滤波模块、组成，下面分别论证这几个模块的选择。
2015全国电子设计竞赛设计报告(射频可控放大器)

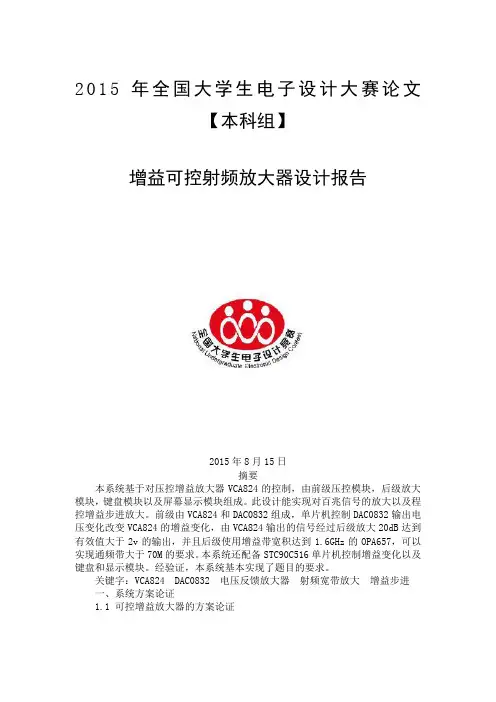

2015年全国大学生电子设计大赛论文【本科组】增益可控射频放大器设计报告2015年8月15日摘要本系统基于对压控增益放大器VCA824的控制，由前级压控模块，后级放大模块，键盘模块以及屏幕显示模块组成。
此设计能实现对百兆信号的放大以及程控增益步进放大。
前级由VCA824和DAC0832组成，单片机控制DAC0832输出电压变化改变VCA824的增益变化，由VCA824输出的信号经过后级放大20dB达到有效值大于2v的输出，并且后级使用增益带宽积达到1.6GHz的OPA657，可以实现通频带大于70M的要求。
本系统还配备STC90C516单片机控制增益变化以及键盘和显示模块。
经验证，本系统基本实现了题目的要求。
关键字：VCA824 DAC0832 电压反馈放大器射频宽带放大增益步进一、系统方案论证1.1 可控增益放大器的方案论证方案一：采用多路开关选择器来选择所需放大倍数对应的运放的跨接电阻来实现增益控制。
由于题目要求增益以4dB 变化，需要十几个个电阻才能达到要求，而多路选择器使电路复杂，影响高频的频率特性，容易引起放大器的自激。
方案二：采用场效应管或三极管控制增益。
主要利用场效应管可变电阻区（或三极管等效为压控电阻）实现增益控制，但由于题目要求的频带较高较难实现，该方案又需要采用大量分立元件，电路复杂，稳定性差。
方案三：采用VCA824压控增益放大器，其特点是dB 为单位变化，可以通过单片机控制DAC0832，进而控制VCA824的增益变化。
该方案连线简单，并且直观，智能并高效。
综上比较，为使电路直观，清晰，稳定，减少自激发生的可能性，采用数字化控制的VCA824.1.2 射频放大器选择的方案论证方案一：采用电压反馈放大器OPA698。
由于该放大器的增益带宽积为450MHz ，基本能满足要求，成本低。
但由于本系统设计仅两级，固定放大器放大20dB ，因此不能满足通频带要求。
方案二：采用电流反馈放大器OPA691，OPA2694，特别是OPA2694的电压压摆率高达4300V/us ，在增益和大信号的调理中表现更好的带宽和失真度，但是输入失调电流比较高，题目要求的2dB 增益起伏难以实现。
射频宽带放大器D题优选稿
射频宽带放大器D题集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-2013年全国大学生电子设计竞赛射频宽带放大器（D题）【本科组】2013年9月7日摘要本系统以程控增益调整放大器AD603为核心，外加宽带放大器OPA690的配合，实现了高增益可调的射频宽带放大器。
系统主要由六个模块构成：前置放大电路、一阶RC高通滤波电路、可控增益放大电路、输出缓冲电路、直流稳压电源以及单片机显示控制模块。
系统通过第一级OPA690两级级联电路放大20dB，再通过单片机程控两级级联的AD603实现-20～60dB的动态增益变化，从而满足电压增益Av在0～60dB范围内可调的要求。
整个系统放大器可放大1mV 有效值信号，增益可达80dB，通频带内增益起伏1dB,放大器在Av=60dB的时候，输出噪声电压峰-峰值为80mV，通过单片机控制可实现电压增益Av可预置并显示的功能。
整个系统工作可靠、稳定，且成本低。
关键词：射频宽带放大；可控增益；AD603目录射频宽带放大器（D题）【本科组】1系统方案论证1.1方案比较与选择1.1.1前置放大电路方案一：使用分立元件三极管、电阻、电容、电感等构成前置放大电路。
该电路在元件参数设置不精准的情况下，误差较大，且电路结构复杂，设计困难，调试繁琐，故不采用。
方案二：使用仪表放大电路。
仪表放大器具有低输入失调电压、高共模抑制比、可用单电阻实现增益大范围调节等优点，但是专用的仪表放大器价格通常比较昂贵，所以不予采用。
方案三：采用OPA690运放电路。
OPA690为低噪声、低直流零点漂移运放，且结构简单，调试容易，电路稳定，效果较好。
综合以上三种方案，选择方案三。
1.1.2可控增益放大电路方案一：利用高速运放加数字电位器构造可程控放大器，通过控制数字电位器阻值来控制放大器增益。
但数字电位器建立时间最快也需几us，加之数字电位器3db截止频率一般在几百KHz，当输入信号为MHz数量级下阻值准确性会产生失真，使得程控变得困难，而且高速运放在低频下的响应远不能满足要求。
全国电子设计大赛射频宽带放大器
全国电子设计大赛射频宽带放大器（D题）摘要本设计以增益调整、带宽预置、单片机反馈调节为核心，制作一个射频宽带放大器，要求具有0.3~100MHz通频带，增益0~60dB范围内可调，并且实现输入输出阻抗、最大输出正弦波有效值、指定频带内平坦度等功能指标要求。
由于系统输入信号小，频率高，带宽要求大，可控增益范围宽，并且需要满足平坦度、输出噪声电压等指标。
为此，采用高增益带宽运放组成频带预置、AD8367的压控增益放大系统完成增益调整、单片机实现反馈调节。
除此之外，通过增加缓冲级、外加硬件保护措施有效地抑制了高频信号的噪声和自激振荡。
经测试，系统对mV≤的输入信号实现了增益0~60dB范围内可调，带宽0.3~100MHz，并在11~80MHz频带内增益起伏dB1≤，且全程波形无明显失真。
完成了题目所要求的所有基本要求以及绝大部分发挥部分的性能指标。
关键字：带宽预置AD8367压控增益单片机1. 系统方案设计与论证1.1总体方案设计与论证分析该射频宽带放大器设计的指标，为达到题目所设定带宽与增益可调，并且能够满足在输入和输出阻抗=50Ω的情况下，最大输出正弦波电压有效值达到要求的目的，我们将整个系统分为前置缓冲级、带宽预置、增益调整、输出缓冲级、峰值检波等部分组成，主控器采用STC12系列单片机。
系统整体框图如图1所示： 图1 系统框图1.2前置缓冲级的方案论证与选择前置缓冲电路使用电压跟随器实现，如图2所示。
考虑到本系统的通频带为0.3~100MHz ，且输入阻抗限定为50Ω，由正相输入电压跟随器的输入阻抗为R j 趋于无穷大，所以图2电路的输入阻抗为k k k k R R R R R R R R ≈+*==j jj n i //。
则可令实际电路取R k =50Ω以达到输入阻抗要求。
除此之外，此前置放大电路还具有缓冲、避图2 前置缓冲级免引入噪声等作用，起到了良好的隔离功能。
其电压增益接近于1，运算放大器选用AD8005，此放大器的增益带宽积达到270MHz 。
2015年全国电子设计大赛放大器报告(DOC)
2015年全国电子设计大赛放大器报告(DOC)摘要：该设计通过前置放大，程控放大和后级放大三级放大能将130M的高频小信号放大52dB以上。
信号先通过LMH5401进行前级差动放大，再利用单片机MSP430f5529与数模转换器DAC7571控制VCA821实现程控增益放大，末级通过高速宽带运放THS4303输出以驱动50Ω的负载，实现输出电压有效值大于2V。
关键词：射频放大器程控放大MSP430F5529 VCA821一、系统方案论证1、前置放大器模块的论证与选择方案一用TI芯片OPA847搭建同相放大电路。
OPA847有很宽的带宽，可以满足本题目所要求的宽带增益放大。
但是OPA847的圧摆率不够高，可能会导致输出信号的失真。
方案二用THS4303做前级放大，THS4303的圧摆率能达到5500V/μ且它的带宽高，能较好的对高频小信号进行放大。
但THS4303是增益固定为10V/V 的放大器，增益固定不可调。
考虑到整体电路的增益分配10V/V的增益不符合我们所需的前级放大倍数。
方案三用差分放大器LMH5401做前置放大模块，LMH5401的圧摆和带宽均能达到要求，有低噪声低功耗的特点，同时它在 SE-DE 或差分到差分 (DE-DE) 模式下工作时产生的二次谐波和三次谐波失真非常低。
所以用它来做前置放大效果很好。
综上选择方案三。
2、电源模块的论证与选择方案一用稳压芯片TPS7350，TPS7325及TPS72325结合，将12V的直流电源转换得到所需电压。
TPS7350，TPS7325，TP72325均是低压稳压芯片，它们分别可提供+5V，2.5V和-2.5 V的固定电压输出，但这种方案不能得到-5V的电压输出，不能对放大器进行+5V供电。
方案二用放大器芯片OPA847与稳压芯片TPS7350，TPS7325相结合,得到多种输出电压，这种方法芯片较多，电路较复杂，但可得到所需的电压，且提高了电源效率。
