电气 电动机控制原理图演示

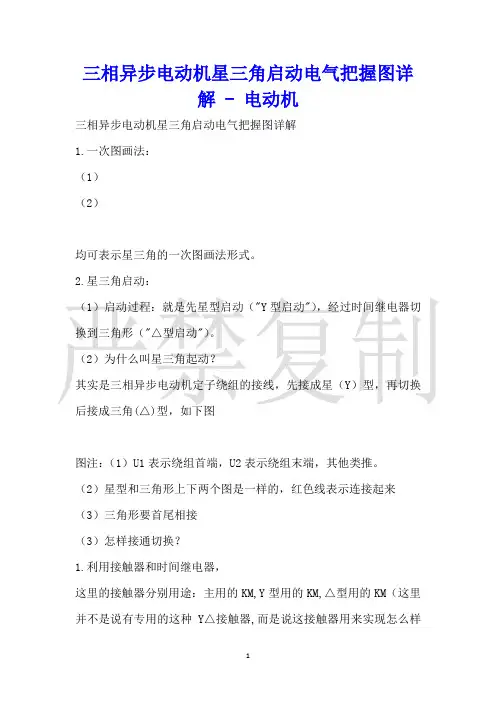

三相异步电动机星三角启动电气控制图详解电动机
三相异步电动机星三角启动电气把握图详解 - 电动机三相异步电动机星三角启动电气把握图详解1.一次图画法：（1）（2）均可表示星三角的一次图画法形式。
2.星三角启动：（1）启动过程：就是先星型启动（"Y型启动"），经过时间继电器切换到三角形（"△型启动"）。
（2）为什么叫星三角起动？其实是三相异步电动机定子绕组的接线，先接成星（Y）型，再切换后接成三角(△)型，如下图图注：（1）U1表示绕组首端，U2表示绕组末端，其他类推。
（2）星型和三角形上下两个图是一样的，红色线表示连接起来（3）三角形要首尾相接（3）怎样接通切换？1.利用接触器和时间继电器，这里的接触器分别用途：主用的KM,Y型用的KM,△型用的KM（这里并不是说有专用的这种Y△接触器,而是说这接触器用来实现怎么样的把握功能）时间继电器：通电延时型时间继电器2.起动过程：按下起动按钮rarr;接触器动作接成星型rarr;经过时间继电器延时rarr;切换到三角型.（4）一，二次原理图主KM：从按下启动按钮时会始终吸合的接触器。
YKM：星型启动时吸合，切换三角形时不吸合middot; KM：星型启动时不吸合，切换三角形时吸合（1）我们要记住星三角起动过程：1.按下起动按钮2.主KM和YKM接触器吸合，星型起动3.经过时间继电器延时4.切断YKM，并接通△KM，切换到三角型.（2）通电延时型时间继电器：通电后，在设定的时间后才动作，和接触器一样，有线圈，常开触点，常闭触点，但这种通电延时型，不是马上动作，而是在你设定的时间后才动作。
例如：设定3秒，线圈通电后，常开常闭触点不会马上动作，要3秒钟时间到了才动作。
注：触点始终保持动作！！线圈断电后才复位！！！记住！下图挨次：线圈，常闭触点，常开触点挨次：线圈，常闭触点，常开触点（3）二次图详解①先看红色线，这一部分从起动按钮"SB1"开头，始终到零线是接通的，所以，当按下起动按钮时，KM1，KM3，KT均会接通！KM1帮助触点通过"自锁"，使电路始终得电，处于接通状态。
第6章_6.3三相异步电机的各种控制电路
多重互锁
电气互锁较可靠，但不能直接反 向起动（需先停车后才能反向起动）； 机械互锁虽能直接反向起动，但却不 太可靠，因此将电气互锁和机械互锁 组合在一起则成为多重互锁。 特点：既可直接反向，又较可靠 （主触头粘连时也能起到互锁作用）。 注意：主令控制器互锁，应采用 多重互锁（避免主令触头故障使互锁 失效）。
§6-3、电动 机的各种控制电路
§6-3、电动机的各种控制电路
一、电气控制原理图和安装接线图
在电气控制系统中，各种电机、电器等元件是按照生产工艺的要求，按照一定的 规律，由导线等联成电气线路，而表示电气电路图的方法有两种，即原理图和安 装接线图。
绘制原理图的原则
（1）所有电机、电器等元件都应采用统一规定的图形符号和文字符号来 表示。 （2）原理图一般分主电路和辅助电路两大部分。 （3）在原理图中，同一电器的不同部分（如线圈、触点）分散在图内不 同的部位，为易于识别，规定使用同一文字符号标明。 （4）在原理图中所有的触点均表示“正常状态”，所谓正常状态是指各 种电器在没有通电和没有外力作用时的状态。 （5）为安装和维修方便，电机和电器的各接线端都要用数字编号。
1175.空压机总是在空气压力低时能正常起动，但未到足够的高压值就停机。下述原因 哪种最可能______。 C A．低压继电器整定值太高 B．冷却水压低，此压力继电器动作 C．高压继电器整定值太低 D．低压继电器接到高压继电器的位置 1176.在被控对象的控制精度要求不高时，例如：海水柜水位控制只要保证水位在柜高 的3/4-1/2即可，常采取的最为简单、经济易行的控制方案______。 C A．计算机控制 B．随动控制 C．双位控制 D．模拟控制 1177.冷藏系统中的压缩机的起停控制是由双压力继电器（俗称“压力开关”）参与的 B 。当压力达到整定值下限时，压缩机应______。 A．起动 B．停止 C．报警 D．高压保护动作
三相异步电动机电气控制课件PPT45页
2、能耗制动控制线路 (3) 异步电动机调速控制系统
1、双速电动机控制线路 2、变频调速系统 (4)电动机的保护环节
2021/91/1、5 短路保护 2、过载保护 3、过电流保护
1
任三务相3 异机步床电控制动线机路电的气基控本环制节
全压启动
2021/9/15
2
任三务相3 异机步床电控制动线机路电的气基控本环制节
任三务相3 异机步床电控制动线机路电的气基控本环制节
三相异步电动机几种典型电气控制
(1)三相异步电动机的起动控制线路
全压启动
1．点动控制线路 2．长动控制线路 3．两地控制线路
降压启动
1.丫-△降压起动控制线路
2.串电阻(电抗器)降压起动控制线路
3.定子串自耦变压器降压启动
正反转控制 (2)三相异步电动机的制动控制线路
2021/9/15
25
任三务相3 异机步床电控制动线机路电的气基控本环制节
2、自动往返控制
SQ 2
SQ 1
(a) 往 返 运 动 图
FR
SB 1
SB 3
KM 1
SQ 1
KM 2 KM 1 SQ 2
SQ 2 SB 2
KM 1 KM 2
KM 2
SQ 1
2021/9/15
(b )
自动往返控制电路
按下正向起动按钮SB1，电动机 正向起动运行，带动工作台向前运 动。当运行到SQ2位置时，挡块压下 SQ2，接触器KMl断电释放，KM2通电 吸合，电动机反向起动运行，使工 作台后退。工作台退到SQl位置时， 挡块压下SQl，KM2断电释放，KM1通 电吸合，电动机又正向起动运行， 工作台又向前进，如此一直循环下 去，直到需要停止时按下SB3，KMl 和KM2线圈同时断电释放，电动机脱 离电源停止转动。
电气原理图详解
图1-47 通电延时型时间继电器的电路符号
2．断电延时型时间继电器
图1-48 断电延时型时间继电器的电路符号
5．空气阻尼式时间继电器
主要技术数据为：
（1）供电电压：交流（24V、36V、110V、220V、380V）； （2）延时规格：0.4～60s、0.4～180s。
6．选用
（1）根据系统的延时范围和精度选择时间继电器 的类型和系列。
（1）启动
不断重复上述过程，工作台就在限定的行程内作自动往返运动
（2）停止
1.8 Y-△形降压启动控制电路
1.8.1 时间继电器 1．通电延时 型时间继电 器
图1-46 时间继电器 1—线圈 2—反力弹簧 3—衔铁 4—铁芯 5—弹簧片 6—瞬时触点 7—杠杆 8—延时触点 9—调节螺钉 10—推杆 11—空气室 12—宝塔形弹簧
（1）正转控制
（2）反转控制
（3）停止控制 按下SB3，整个控制电路失电，主触点分断，电动机M断电停转。
1.7 位置控制和自动往返控制电路
图1-39 设备运动工作台的左、右限位行程开关
1.7.1 行程开关 1．外形、结构和电路符号
图1-40 行程开关外形、结构与电路符号
1．位置控制电路
1.7.2 位置控制电路
（2）根据控制电路的要求选择时间继电器的延时 方式（通电延时型或断电延时型）。
（3）时间继电器电磁线圈的电压应与控制电路电 压等级相同。
1.8.2 Y-△形降压启动控制电路
图1-50
图1-50 Y-△形降压启动控制电路原理图
电路工作原理
合上电源开关QF。
停止时，按下SB2即可实现。
2.1 电气原理图图形符号和文字符号 电气控制系统图：指根据国家电气制图标准，用 规定的电气符号、图线来表示系统中各电气设备、 装置、元器件的连接关系的电气工程图。 电气控制系统图包括： 1、电气原理图 2、电器元件布置图 3、电气安装接线图 电气原理图：表示电流从电源到负载的传送情况 和各电气元件的动作原理及相互关系，而不考虑 各电器元件实际安装的位置和实际连线情况。
第2章三相异步电动机控制线路模板ppt课件
特 点：
起动按钮的常开触点并联；停止按钮的常闭触点串联。
操作
无论操作哪个启动按钮都可以实现电动机的起动； 操作任意一个停止按钮可以打断自锁电路，使电动机停止运行。
SB1乙
SB1甲
SB2甲
KM
2、工作台前进至终点自动停车； 3、工作台在终点时，启动电机只能反转； 4、工作台后退至原位自动停车； 5、工作台在前进或后退途中均可停车，再 启动后既可进也可退。
实现方法：在生产机械行程的终点和原位安装行程开关
运动过程
按下SB2 工作台正向运行 至终点位置撞开SQ2 电机停车
（反向运行同样分析）
SB2乙
K M
甲地
乙地
SB1甲、SB2甲实现就地控制； SB1乙、SB2乙实现远方控制。
（a）
（b）
多点控制电路
2.2.5 自动循环控制
正程：电动机正转； 逆程：电动机反转。
控制要求：
工作台 B
后退 前进
SQ4 SQ1
床身
工作台 A
SQ2 SQ3
机床工作示意图
1、工作台在原位时，启动电机只能正转；
（1）工作台在原位时： 启动后只能前进，不能后退。 （2）A前进到终点时： 立即后退，退回到原位自动停。
（3）A在途中时： 可停车；再启动时，既可前进也可后退。 （4）A在途中时，若暂时停电，复电时，A不会自行运动。 （5）A在途中若受阻，在一定时间内电机应自行断电而停车。
基本电路的结构特点： 1. 自锁——接触器常开触点与按钮常开触点相并联。 2. 互锁——两个接触器的常闭触点串联在对方线圈的电路
三相异步电动机的电气控制
三相异步电动机的电气控制项目情境创设在各行各业广泛使用的电气设备和生产机械中，其自动控制线路大多以各类电动机或者其他执行电器为被控对象。
根据一定的控制方式用导线把继电器、接触器、按钮、行程开关、保护元件等器件连接起来组成的自动控制线路，通常称作电器控制线路。
其作用是对被控对象实现自动控制，以满足生产工艺的要求和实现生产过程自动化。
三相笼型异步电动机由于结构简单、价格便宜、坚固耐用等优点获得了广泛应用。
在生产实际中，它的应用占到了使用电机的80％以上。
所以本章主要讲解三相笼型异步电动机的控制线路。
三相笼型异步电动机的控制线路大都由继电器、接触器和按钮等有触点的电器组成。
下面介绍基本的控制线路。
一、项目基本技能根据生产机械的工作性质及加工工艺要求，利用各种控制电器的功能，实现对电动机的控制，其控制线路是多种多样的。
然而任何控制线路，包括最复杂的线路都是由一些比较简单的、基本的控制线路所组成的，所以熟悉和掌握基本控制线路是学习、阅读和分析电气控制线路的基础。
常见的基本控制线路的主要任务是承担电动机的供电和断电，另外还担负着电动机的保护任务。
当电动机或电源发生故障时，控制电路应能发出信号或自动切除电源，以避免事故进一步扩大。
任务一电动机的点动与连续运行控制一、电动机的点动控制机械设备中如机床在调整刀架、试车，吊车在定点放落重物时，常常需要电机短时的断续工作，即需要按下按钮，电动机就转动，松开按钮，电动机就停转。
实现这种动作特点的控制就叫点动控制。
如图2-1所示为采用带有灭弧装置的交流接触器的点动控制线路图。
此电路是由刀开关QS，熔断器FU，启动按钮SB，接触器KM及电动机M组成的。
接触器的主触头是串接在主线路中的。
工作原理：合上开关QS，按下启动按钮SB，接触器线圈KM得电，，使衔铁吸合，带动接触器常开主触头闭合，电机运转；当松开启动按钮SB，接触器线圈断电，电机停止转动。
图2-1 点动控制线路二、电动机的自锁连续控制图2-2 自锁连续控制线路在要求电动机启动后能连续运转时，采用点动正转控制就不行，为实现电动机的连续运转，可采用接触器自锁正转控制线路。
送料小车自动往返的电气控制
FU2 FR SB1
KM1 合上电源开关QS
KM2 SB2 SQ1 FR U V M 3~ KM2 KM1 W SQ3 SQ4 KM1 KM2 SB3 SQ2
SQ3
SQ4
KM1 SQ1 SQ2
KM2
QS L1 L2 L3
FU1
FU2 FR SB1
KM1 按下SB2， KM1线圈得电 FR U V M 3~ W
SQ3
SQ4
KM1 SQ1 SQ2
KM2
QS L1 L2 L3
FU1
FU2 FR SB1
KM1 松开SB2 电动机继 续正转 FR U V M 3~ W
KM2 SB2 SQ1 KM1 KM2 SB3 SQ2
SQ3
SQ4
KM2
SQ3 SQ4
KM1
KM1 SQ1 SQ2
KM2
QS L1 L2 L3
FU1
2．任务分析
（1）工作台怎么实现前进与后退功能？ （2）工作台前进到终端后自动后退，退到原位又自动 前进，通过什么电气元件实现该功能？ （3）电路中的短路、失压、过载和位置极限保护，分别 通过哪些电气器件来实现？
工作台自动往返示意图
2．任务分析 提问：能否在接触器联锁正反转控制线 路的基础上，作一些改进来实现这种自 动往返控制？
SQ3
SQ4
KM1 SQ1 SQ2
KM2
QS L1 L2 L3
FU1
FU2 FR SB1
KM1 按下SB1, 各开关复位 电机停转 FR U V M 3~ W
KM2 SB2 SQ1 KM1 KM2 SB3 SQ2
SQ3
SQ4
Байду номын сангаас
各种电气控制原理图和实物接线图及直流电动机其线圈绕线方法之欧阳引擎创编
电动机控制原理图和实物接线图及直流电动机其线圈绕线方法欧阳引擎（2021.01.01）大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司大连安大制冷设备服务有限公司三、电动机一： 2极电机。
转速2950转4极电机。
转速1470转6极电机。
转速750转8极电机。
转速500转二：1、电机的级数实际上反映的就是电机的同步转数，如级数为2级的电机，同步转数为2900rpm，4级的为1450rpm，6级则为1000rpm，8级为750rpm。
2、对于电机级数的选择，主要根据电机驱动机械设备对电机输出转数的要求；如减速机输入转数的要求、皮带转动主动轮的转数要求等。
一般是经过实际所需转数，考虑传动比因素返算所得。
三：极数反映出电动机的同步转速，2极同步转速是3000r/min，4极同步转速是1500r/min，6极同步转速是1000r/min,8极同步转速是750r/min。
绕组的一来一去才能组成回路，也就是磁极对数，是成对出现的，极就是磁极的意思，这些绕组当通过电流时会产生磁场，相应的就会有磁极。
三相交流电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。
由于磁极是成对出现的，所以电机有2、4、6、8……极之分。
就普通三相异步交流电动机来说，它的磁极对数影响了它的转速，转速＝（电源频率×60）÷磁极对数×（1-转差率）。
在理想的同步状态下，转速＝电源频率×60÷磁极对数。
实际情况下，电机转速不可能达到同步状态，也就是存在转差率。
比如二极电机，它的极对数是1，那么它的同步转速就是50×60÷1＝3000，然后由于转差率的不同，二极电机转速就有2960，2940等转速，同样八极电机的转速＜750，转差率不一样，实际转速稍有出入。
X62W万能铣床电气控制原理图及过程
一、X62W万能铣床电气控制对象X62W型卧式普通铣床电气原理图。
该机床共有三台电动机：M1是主轴电动机，在电气上需要实现起动控制与制动快速停转控制，为了完成顺铣与逆铣,还需要正反转控制,此外还需主轴临时制动以完成变速操作过程。
M2是工作台进给电动机，X62W万能铣床有水平工作台和圆形工作台,其中水平工作台可以实现纵向进给(有左右两个进给方向）、横向进给(有前后两个进给方向)和升降进给（有上下两个进给方向）,圆工作台转动等四个运动，铣床当前只能进行一个进给运动(普通铣床上不能实现二个或以上多个进给运动的联动)，通过水平工作台操作手柄、圆工作台转换开关、纵向进给操作手柄、十字复式操作手柄等选定,选定后M2的正反转就是所选定进给运动的两个进给方向。
YA是快速牵引电磁铁。
当快速牵引电磁铁线圈通电后,牵引电磁铁通过牵引快速离合器中的连接控制部件，使水平工作台与快速离合器连接实现快速移动，当YA断电时，水平工作台脱开快速离合器，恢复慢速移动.M3是冷却泵电动机，只有在主轴电动机M1起动后，冷却泵电动机才能起动。
X62W万能铣床电气元件符号及其功能电气元件符号名称及用途电气元件符号名称及用途M1主轴电动机SQ6进给变速控制开关M2进给电动机SQ7主轴变速制动开关M3冷却泵电动机SA1圆工作台转换开关KM1冷却泵电动机起停控制接触器SA3冷却泵转换开关KM2反接制动控制接触器SA4照明灯开关KM3主电动机起停控制接触器SA5主轴换向开关KM4、KM5进给电动机正转、反转控制接触器QS电源隔离开关KM6快移控制接触器SB1、SB2分设在两处的主轴起动按钮KS速度继电器SB3、SB4分设在两处的主轴停止按钮YA快速移动电磁铁线圈SB5、SB6工作台快速移动按钮R限流电阻FR1主轴电动机热继电器SQ1工作台向右进给行程开关FR2进给电动机热继电器SQ2工作台向左进给行程开关FR3冷却泵热继电器SQ3工作台向前、向上进给行程开关TC变压器SQ4工作台向后、向下进给行程开关FU1～FU4熔断器二、动力电路识读1．主轴转动电路三相电源通过FU1熔断器，由电源隔离开关QS引入X62W万能铣床的主电路。
